BEDIENUNGSANLEITUNG ZTEB288 ZANUSSI

DE Benutzerinformation 47

Wassen: max. gewicht 8 kg

Synthetisch (Synthetics)

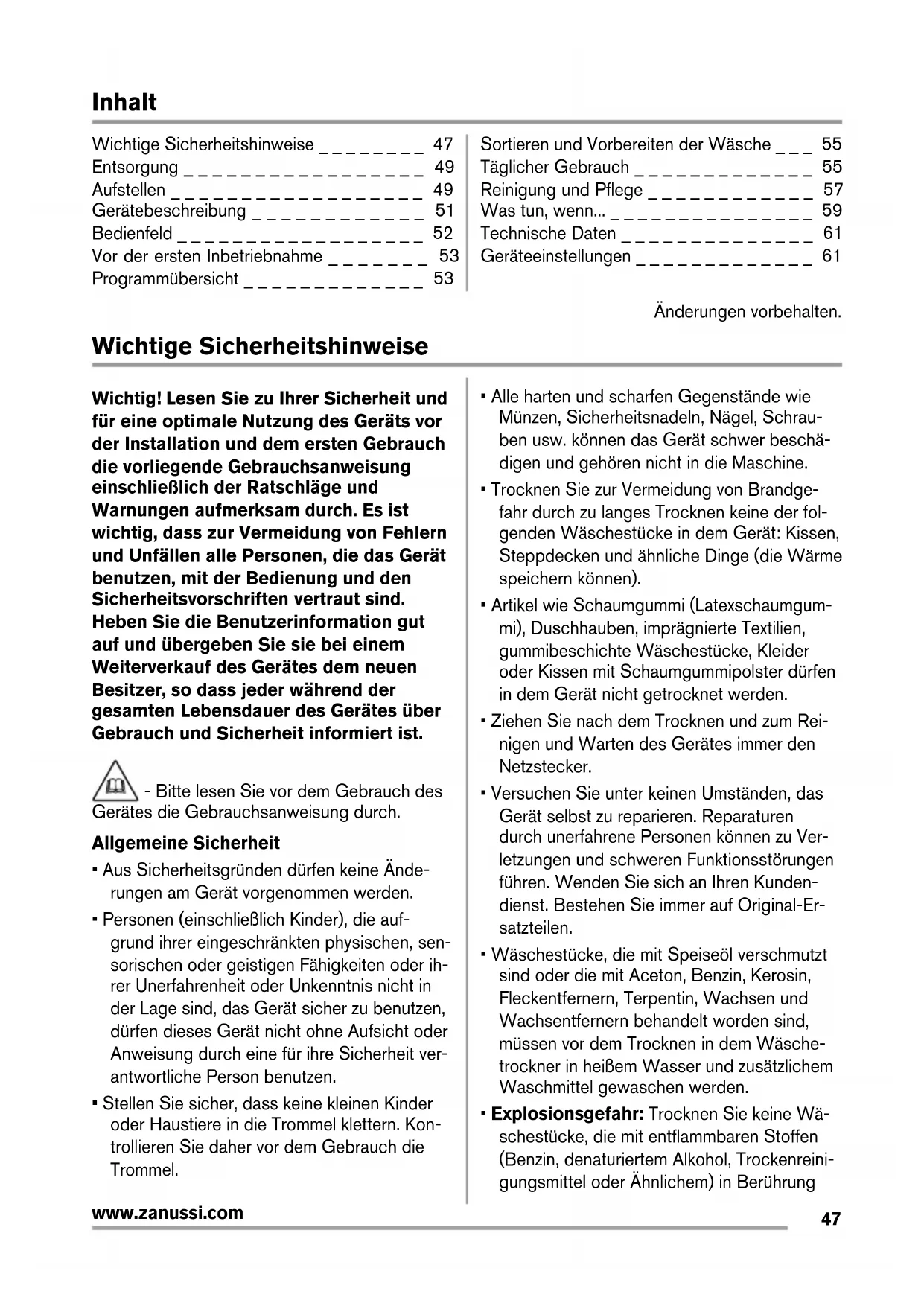

www.zanussi.comInhalt

Wichtige Sicherheitshinweise _ _ _ _ _ _ _ _ 47

Entsorgung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 49

Aufstellen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 49

Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ 51

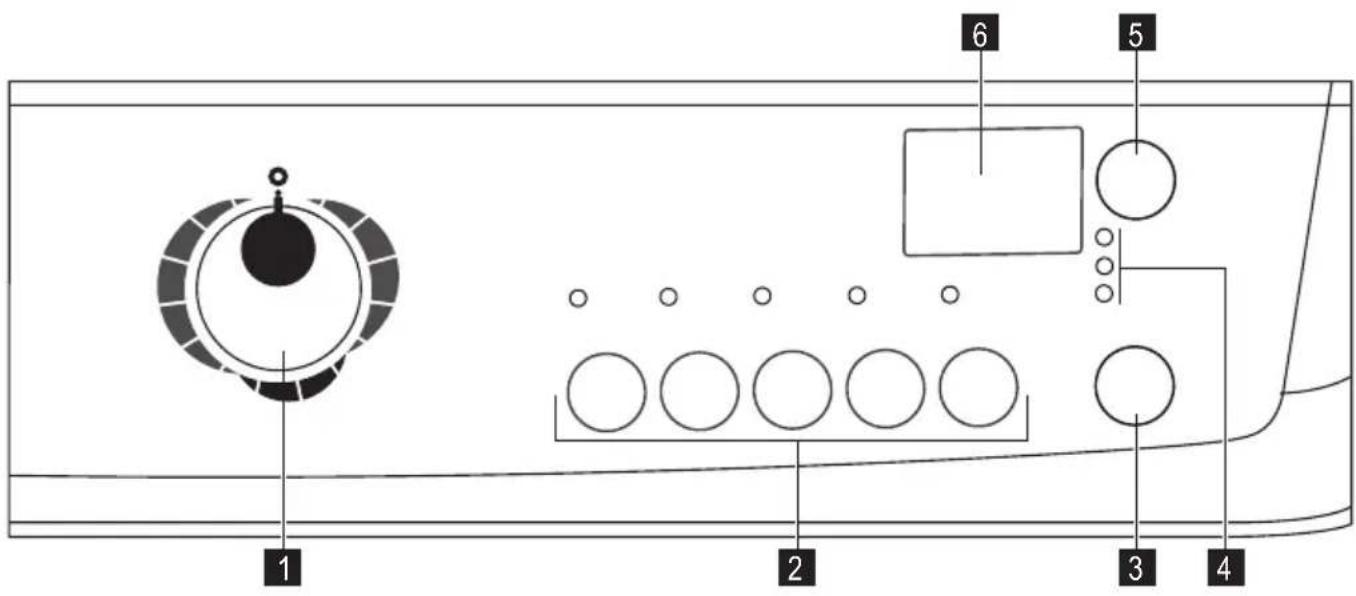

Bedienfeld _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 52

Vor der ersten Inbetriebnahme _ _ _ _ _ _ _ 53

Programmübersicht _ _ _ _ _ _ _ _ _ _ _ _ _ 53

Sortieren und Vorbereiten der Wäsche _ _ _ 55

Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ 55

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ 57

Was tun, wenn... _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 59

Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ 61

Geräteeinstellungen _ _ _ _ _ _ _ _ _ _ _ _ _ 61

Änderungen vorbehalten.

Wichtige Sicherheitshinweise

Wichtig! Lesen Sie zu Ihrer Sicherheit und

für eine optimale Nutzung des Geräts vor

der Installation und dem ersten Gebrauch

die vorliegende Gebrauchsanweisung

einschließlich der Ratschläge und

Warnungen aufmerksam durch. Es ist

wichtig, dass zur Vermeidung von Fehlern

und Unfällen alle Personen, die das Gerät

benutzen, mit der Bedienung und den

Sicherheitsvorschriften vertraut sind.

Heben Sie die Benutzerinformation gut

auf und übergeben Sie sie bei einem

Weiterverkauf des Gerätes dem neuen

Besitzer, so dass jeder während der

gesamten Lebensdauer des Gerätes über

Gebrauch und Sicherheit informiert ist.

- Bitte lesen Sie vor dem Gebrauch des

Gerätes die Gebrauchsanweisung durch.

Allgemeine Sicherheit

• Aus Sicherheitsgründen dürfen keine Ände-

rungen am Gerät vorgenommen werden.

• Personen (einschließlich Kinder), die auf-

grund ihrer eingeschränkten physischen, sen-

sorischen oder geistigen Fähigkeiten oder ih-

rer Unerfahrenheit oder Unkenntnis nicht in

der Lage sind, das Gerät sicher zu benutzen,

dürfen dieses Gerät nicht ohne Aufsicht oder

Anweisung durch eine für ihre Sicherheit ver-

antwortliche Person benutzen.

• Stellen Sie sicher, dass keine kleinen Kinder

oder Haustiere in die Trommel klettern. Kon-

trollieren Sie daher vor dem Gebrauch die

• Alle harten und scharfen Gegenstände wie

Münzen, Sicherheitsnadeln, Nägel, Schrau-

ben usw. können das Gerät schwer beschä-

digen und gehören nicht in die Maschine.

• Trocknen Sie zur Vermeidung von Brandge-

fahr durch zu langes Trocknen keine der fol-

genden Wäschestücke in dem Gerät: Kissen,

Steppdecken und ähnliche Dinge (die Wärme

• Artikel wie Schaumgummi (Latexschaumgum-

mi), Duschhauben, imprägnierte Textilien,

gummibeschichte Wäschestücke, Kleider

oder Kissen mit Schaumgummipolster dürfen

in dem Gerät nicht getrocknet werden.

• Ziehen Sie nach dem Trocknen und zum Rei-

nigen und Warten des Gerätes immer den

• Versuchen Sie unter keinen Umständen, das

Gerät selbst zu reparieren. Reparaturen

durch unerfahrene Personen können zu Ver-

letzungen und schweren Funktionsstörungen

führen. Wenden Sie sich an Ihren Kunden-

dienst. Bestehen Sie immer auf Original-Er-

• Wäschestücke, die mit Speiseöl verschmutzt

sind oder die mit Aceton, Benzin, Kerosin,

Fleckentfernern, Terpentin, Wachsen und

Wachsentfernern behandelt worden sind,

müssen vor dem Trocknen in dem Wäsche-

trockner in heißem Wasser und zusätzlichem

Waschmittel gewaschen werden.

• Explosionsgefahr: Trocknen Sie keine Wä-

schestücke, die mit entflammbaren Stoffen

(Benzin, denaturiertem Alkohol, Trockenreini-

gungsmittel oder Ähnlichem) in Berührung

www.zanussi.comgekommen sind. Da diese Stoffe flüchtig

sind, besteht Explosionsgefahr. Trocknen Sie

nur mit Wasser gewaschene Wäschestücke.

• Brandgefahr: Wäschestücke, die mit Spei-

se- oder Pflanzenöl befleckt oder getränkt

sind, stellen eine Brandgefahr dar und gehö-

ren nicht in den Wäschetrockner.

• Für Wäsche, die mit Fleckenentferner behan-

delt wurde, muss vor dem Trocknen ein zu-

sätzlicher Spülgang durchgeführt werden.

• Vergewissern Sie sich, dass keine Feuerzeu-

ge oder Streichhölzer in den Taschen von

Wäschestücken geblieben sind, bevor Sie

die Wäsche in die Trommel legen.

• Brandgefahr! Wenn Sie die Tro-

ckentrommel vor dem Ende des

Trockengangs anhalten müssen,

entnehmen Sie bitte sofort die ge-

samte Wäsche und breiten Sie die-

se zur Wärmeableitung aus.

• Es dürfen sich keine Flusen außen

am Trockner ansammeln - bitte ent-

• Stromschlaggefahr! Spritzen Sie das Gerät

nicht mit einem Wasserstrahl ab.

• Der letzte Teil eines Trocknerzyklus findet oh-

ne Hitze statt (Abkühlzyklus), um sicherzustel-

len, dass die Wäsche auf einer Temperatur

bleibt, bei der sie nicht beschädigt wird.

• Wäsche, die chemisch gereinigt wurde, darf

nicht im Trockner getrocknet werden.

• Der Raum, in dem der Trockner aufgestellt

wird, muss gut belüftet sein, damit es nicht zu

einem Rückstrom von Gasen von offenem

Feuer oder von anderen Geräten, die mit

Brennstoffen arbeiten, in den Raum kommt.

• Dieses Gerät ist schwer. Vorsicht beim

• Überzeugen Sie sich beim Auspacken, dass

das Gerät nicht beschädigt ist. In Zweifelsfäl-

len benutzen Sie es nicht, sondern wenden

Sie sich an den Kundendienst.

• Entfernen Sie vor dem ersten Gebrauch das

gesamte Verpackungsmaterial. Bei Missach-

tung dieser Anweisung können schwerwie-

gende Schäden am Gerät und Sachschäden

entstehen. Siehe den entsprechenden Ab-

schnitt in der Gebrauchsanweisung.

• Der elektrische Anschluss des Gerätes darf

nur von qualifizierten Elektrikern oder Fach-

kräften ausgeführt werden.

• Wird das Gerät auf einem Teppichboden auf-

gestellt, stellen Sie mit den Füßen die Höhe

so ein, dass auch unter dem Gerät eine aus-

reichende Luftzirkulation gewährleistet ist.

• Vergewissern Sie sich nach dem Aufstellen

des Gerätes, dass es nicht auf dem Netzka-

bel steht oder dagegen drückt.

• Wird der Trockner auf einer Waschmaschine

installiert, muss der Bausatz Wasch-Trocken-

Säule (Zubehör) verwendet werden.

• Dieses Gerät ist zur Verwendung im Haushalt

bestimmt. Es darf nicht für andere Zwecke,

als für die es konstruiert wurde, benutzt wer-

• Trocknen Sie nur Textilien, die trocknergeeig-

net sind. Beachten Sie die Pflegekennzeichen

auf den Textiletiketten.

• Trocknen Sie keine ungewaschenen Wä-

schestücke im Trockner.

• Überfüllen Sie das Gerät nicht. Siehe den

entsprechenden Abschnitt in der Gebrauchs-

• Tropfnasse Kleidung darf nicht in den Wä-

schetrockner geladen werden.

• Textilien, die mit flüchtigen Erdölerzeugnissen

in Kontakt gekommen sind, dürfen nicht in

dem Gerät getrocknet werden. Wenn flüchti-

ge Reinigungsflüssigkeiten verwendet wur-

den, müssen diese Flüssigkeiten ausgewa-

schen werden, bevor das Kleidungsstück in

das Gerät gegeben wird.

• Ziehen Sie stets am Netzstecker, nicht am

Kabel, um den Stecker aus der Steckdose zu

• Benutzen Sie den Wäschetrockner niemals,

wenn das Stromkabel, die Bedienblende, die

Arbeitsplatte oder der Sockel beschädigt ist,

so dass das Geräteinnere frei liegt.

www.zanussi.com• Weichspüler oder ähnliche Produkte dürfen

nur entsprechend den Herstelleranweisungen

• Achtung – heiße Oberfläche : Berühren

Sie bei eingeschalteter Innenbeleuchtung

nicht die Abdeckung der Glühlampe.

(Betrifft nur Trockner mit Innenbeleuchtung.)

Sicherheit für Kinder

• Dieses Gerät darf ohne Aufsicht nicht von

kleinen Kindern oder gebrechlichen Personen

• Kinder erkennen häufig nicht die Gefahren,

die von elektrischen Geräten ausgehen. Kin-

der müssen beaufsichtigt werden, damit sie

nicht am Gerät herumspielen können.

• Erstickungsgefahr! Verpackungen (z. B.

Folien, Styropor) können eine Gefahr für

Kinder darstellen - halten Sie solche Ma-

terialien von Kindern fern.

• Bewahren Sie alle Waschmittel außerhalb der

Reichweite von Kindern auf.

• Stellen Sie sicher, dass Kinder oder Haustie-

re nicht in die Trommel klettern.

Recyceln Sie Materialien mit dem Symbol .

Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und

Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie Geräte mit

nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen

Sammelstelle oder wenden Sie sich an Ihr

Ziehen Sie den Netzstecker, wenn das Gerät

nicht mehr verwendet wird. Schneiden Sie das

Netzkabel ab und entsorgen Sie es zusammen

mit dem Stecker. Entfernen Sie die Türverriege-

lung. Damit verhindern Sie, dass spielende Kin-

der sich einschließen und gefährden können.

Das Verpackungsmaterial ist umweltfreundlich

und wiederverwertbar. Die Kunststoffteile sind

gekennzeichnet, z.B. >PE<, >PS< etc. Entsor-

gen Sie die Verpackungsmaterialien entspre-

chend ihrer Kennzeichnung bei den kommuna-

len Entsorgungsstellen in den dafür vorgesehe-

nen Sammelbehältern.

• Die Wäsche wird im Trockner flauschig und

weich. Weichspüler beim Waschen ist des-

• Ihr Trockner arbeitet am wirtschaftlichsten,

– darauf achten, dass die Lüftungsschlitze im

Gerätesockel immer frei sind

– die in der Programmtabelle aufgeführten

Füllmengen einhalten

– auf gute Raumbelüftung achten

– das Mikro- und Feinsieb nach jedem Tro-

– die Wäsche vor dem Trocknen ausrei-

Der Energieverbrauch ist abhängig von der

an der Waschmaschine eingestellten

Schleuderdrehzahl. Je höher die Schleuderdreh-

zahl, umso geringer der Energieverbrauch.

Wichtig! Das Gerät muss in aufrechter Position

transportiert werden.

Aufstellen der Maschine

• Aus praktischen Gründen sollte der Trockner

neben der Waschmaschine aufgestellt wer-

www.zanussi.com• Der Wäschetrockner muss in einem sauberen

und staubfreien Raum aufgestellt werden.

• Um das Gerät muss genügend Freiraum für

die Luftzirkulation vorhanden sein. Das vorde-

re Belüftungsgitter und die hinteren Luftein-

lassgitter dürfen nicht zugestellt werden.

• Das Gerät auf festem ebenen Boden aufstel-

len, um Vibrationen und das Betriebsge-

räusch so gering wie möglich zu halten.

• Kontrollieren Sie nach dem Aufstellen den

waagrechten Stand des Gerätes mit einer

Wasserwaage. Richten Sie es gegebenen-

falls mit den Schraubfüßen aus.

• Die Schraubfüße dürfen nicht entfernt wer-

den. Auf keinen Fall den Bodenabstand durch

Florteppiche, Holzleisten oder ähnliche Mate-

rialien einschränken. Der entstehende mögli-

che Hitzestau kann den Gerätebetrieb beein-

• Die von dem Trockner abgegebene Warmluft

kann Temperaturen bis zu 60 °C erreichen.

Das Gerät darf daher nicht auf Böden aufge-

stellt werden, die nicht hochtemperaturbe-

• Während des Betriebs des Trockners muss

die Raumtemperatur im Bereich zwischen

+5° C und +35° C liegen. Andernfalls wird

die Leistung des Gerätes beeinträchtigt.

• Das Gerät darf nur aufrecht stehend trans-

portiert werden, wenn es versetzt werden

• Das Gerät darf nicht hinter einer verschließ-

baren Tür, einer Schiebetür oder einer Tür,

deren Scharnier sich an der gegenüberlie-

genden Seite des Scharniers des Geräts be-

findet aufgestellt werden, wenn dadurch die

vollständige Öffnung des Trockners nicht

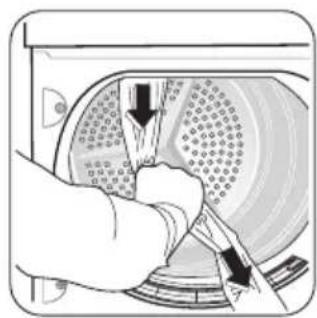

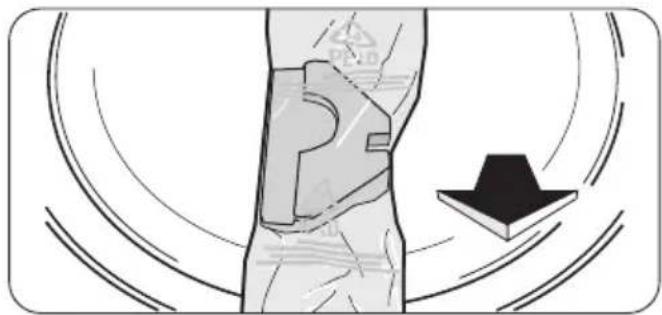

Entfernen der Transportsicherungen

Vorsicht! Entfernen Sie vor dem

Gebrauch das gesamte

Verpackungsmaterial.

1. Öffnen Sie die Ein-

3. Entfernen Sie den Folienschlauch und den

Styroporblock aus dem Gerät.

Elektrischer Anschluss

Angaben über Netzspannung, Stromart und die

erforderliche Absicherung sind dem Typen-

schild zu entnehmen. Das Typenschild ist neben

der Einfüllöffnung angebracht (siehe Kapitel

"Gerätebeschreibung").

Warnung! Der Hersteller übernimmt

keinerlei Haftung für Schäden oder

Verletzungen, die durch Missachtung der

vorstehenden Sicherheitshinweise entstehen.

Falls das Netzkabel des Geräts ersetzt werden

muss, lassen Sie dies durch unseren

Kundendienst durchführen.

Warnung! Nach der Installation des

Geräts muss das Netzkabel leicht

Wechsel des Türanschlags

Der Türanschlag kann umgesetzt werden, um

das Einlegen und Entnehmen der Wäsche zu

www.zanussi.comWarnung! Der Wechsel des Türanschlags

darf nur durch Kundendienst-Fachpersonal

Bitte wenden Sie sich an Ihren Kundendienst.

Das Kundendienst-Fachpersonal wird den

Wechsel des Türanschlags auf Ihre Kosten

• Bausatz Wasch-Trocken-Säule

Den Bausatz können Sie vom Kunden-

dienst oder Ihrem Fachhändler beziehen

Mit diesem Bausatz können Sie den Trockner

mit einem Waschautomaten (60 cm breit,

Frontbeladung) zu einer platzsparenden

Wasch-Trocken-Säule kombinieren. Die

Waschmaschine befindet sich unten, der

Lesen Sie aufmerksam die dem Bausatz

beiliegende Aufstellanweisung.

Den Bausatz können Sie vom Kunden-

dienst oder Ihrem Fachhändler beziehen

Bausatz für direkte Ableitung des Kondensats

in ein Waschbecken, einen Siphon, einen

Gully usw. Der Kondensatbehälter braucht

nicht mehr entleert zu werden, er muss aber

an seinem vorgesehenen Platz im Gerät ver-

Lesen Sie aufmerksam die dem Bausatz

beiliegende Aufstellanweisung.

• Sockel mit Schublade

Den Bausatz können Sie vom Kunden-

dienst oder Ihrem Fachhändler beziehen

Bausatz, mit dem der Trockner auf eine opti-

male Arbeitshöhe angehoben werden kann.

Die Schublade fungiert als zusätzlicher Stau-

raum (z. B. für Wäsche).

Lesen Sie aufmerksam die dem Bausatz

beiliegende Aufstellanweisung.

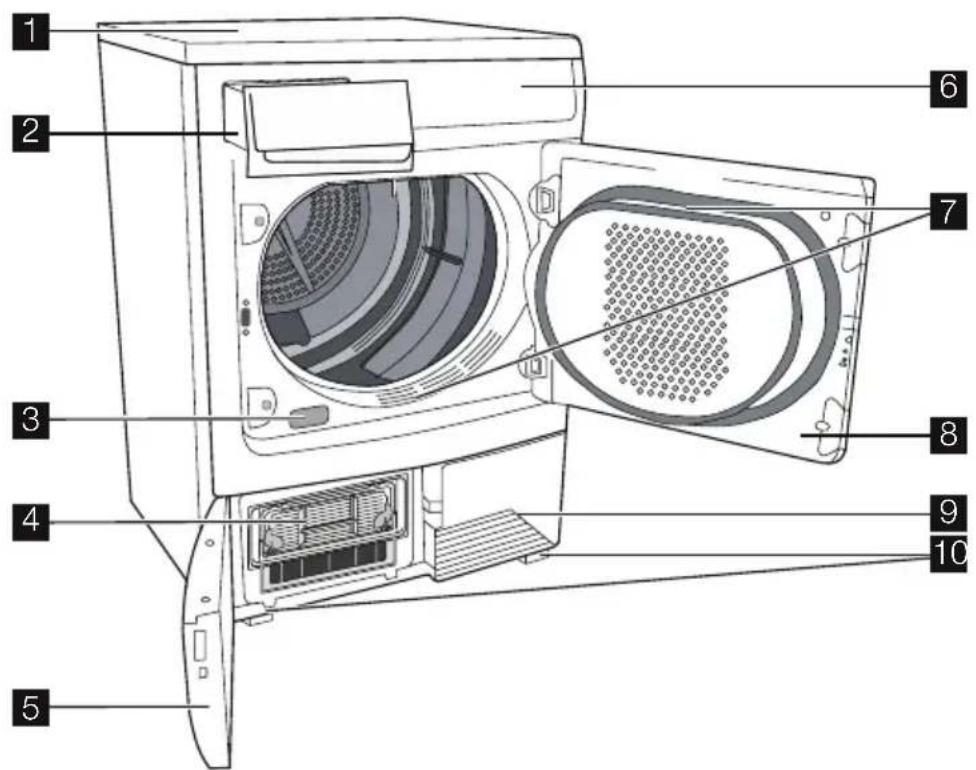

Wärmetauscher hinter der Sockeltür

Programmwahlschalter und

Betriebskontrolllampen

Bac plein (Behälter)

SYMBOL BESCHREIBUNG Restzeitanzeige (Dauer des Zeit-

programms, Dauer der Startverzö-

Fehler, falsche Auswahl

www.zanussi.comVor der ersten Inbetriebnahme

Reinigen Sie die Trommel des Trockners mit ei-

nem feuchten Tuch oder führen Sie ein kurzes

Trockenprogramm (ca. 30 Min.) mit feuchter

Wäsche aus, um alle fertigungsbedingten Rück-

stände aus der Trommel zu entfernen.

(trockene Textilien)

Intensives Trocknen von dicken oder mehrlagigen Textilien

wie z. B. Frotteehandtüchern, Bademänteln.

Intensives Trocknen von dicken oder mehrlagigen Textilien

wie z. B. Frotteehandtüchern, Bademänteln.

Intensives Trocknen von gleichmäßig dicken Textilien wie z.

B. Frotteehandtüchern, Strickwaren, Handtüchern.

Für dünne Textilien, die noch gebügelt werden müssen, z. B.

Strickwaren, Baumwollhemden.

Für dünne Textilien, die noch gebügelt werden müssen, z. B.

Strickwaren, Baumwollhemden.

Synthétiques (Synthetik)

Intensives Trocknen von dicken oder mehrlagigen Textilien

wie z. B. Pullover, Bett-, Tischwäsche.

Für dünne Textilien, die nicht gebügelt werden müssen, z. B.

bügelfreie Hemden, Tischwäsche, Babykleidung, Socken,

Damenunterwäsche mit Korsettstangen oder Drahteinlagen.

Für dünne Textilien, die noch gebügelt werden müssen, z. B.

Strickwaren, Baumwollhemden.

(trockene Textilien)

Zum Trocknen von Textilien aus Baumwolle und Kunstfasern

bei niedriger Temperatur.

Zum weiteren Trocknen einzelner Wäschestücke.

Für Freizeitkleidung wie Jeans, Sweatshirts usw. mit unter-

schiedlicher Materialstärke (z. B. am Kragen, an den Man-

schetten und Nähten).

Sonderprogramm mit Knitterschutz für pflegeleichte Textilien

wie Hemden und Blusen, das das Bügeln erheblich erleich-

tert. Das Ergebnis hängt von der Art und der Qualität der

Textilien ab. Legen Sie die Textilien sofort nach dem Schleu-

dern in den Trockner und entnehmen Sie die Textilien gleich

nach dem Trocknen und hängen Sie sie auf Kleiderbügel.

„Baby“ ist ein Sonderprogramm für Strampelhöschen, die

„tragefertig“ getrocknet werden.

Zum Trocknen von Wollkleidung nach dem Waschen mit

Warmluft und minimaler mechanischer Belastung (siehe Ab-

schnitt „Sortieren und Vorbereiten der Wäsche“). Empfeh-

lung: Entnehmen Sie die Wäsche sofort nach dem Trocknen,

da kein Knitterschutzprogramm folgt.

1) Bei Programmeinstellung Baumwolle ist der externe Kondensatablaufschlauch anzuschließen.

www.zanussi.comSortieren und Vorbereiten der Wäsche

Sortieren der Wäsche

• Sortieren nach Gewebeart:

– Baumwolle/Leinen für Programme in der

Programmgruppe Baumwolle .

– Mischgewebe und pflegeleichte Textilien

für Programme in der Programmgruppe

• Sortieren nach Pflegekennzeichen: Die Pfle-

gekennzeichen bedeuten:

Trocknen im Wäschetrockner grundsätz-

Trocknen bei normaler Temperatur

Trocknen mit niedriger Temperatur (drü-

cken Sie die Taste Délicat (Schon) !)

Trocknen im Wäschetrockner nicht mög-

Wichtig! Trocknen Sie keine Textilien in dem

Gerät, die den Angaben auf dem Pflegekennzei-

chen zufolge nicht trocknergeeignet sind.

In diesem Gerät können alle Wäschestücke ge-

trocknet werden, die entsprechend den Pflege-

kennzeichen trocknergeeignet sind.

• Trocknen Sie neue farbige Textilien nicht zu-

sammen mit hellen Wäschestücken. Die Tex-

tilien könnten abfärben.

• Trocknen Sie Trikotwäsche und Strickwaren

nicht mit dem Programm Extratrocken . Die

Textilien könnten einlaufen!

• Wolle und wollähnliche Textilien lassen sich

mit dem Programm Wolle trocknen.

Vorbereiten der Wäsche

• Um Wäscheknäuel zu verhindern: Reißver-

schlüsse schließen, Bettbezüge zuknöpfen,

lose Gürtel oder Bänder (z. B. von Schürzen)

• Taschen leeren. Metallteile entfernen (z. B.

Büroklammern, Sicherheitsnadeln).

• Gefütterte Kleidung nach links wenden (z. B.

sollte bei mit Baumwolle gefütterten Anoraks

die Baumwollschicht außen liegen). Diese

Gewebe trocknen dann besser.

Wichtig! Überfüllen Sie das Gerät nicht.

Beachten Sie die maximal erlaubte

Damenunterwäsche 100 g

Herrenschlafanzug 500 g

Herrenunterwäsche 100 g

Einschalten des Gerätes

Drehen Sie den Programm-Wahlschalter auf ein

beliebiges Programm. Das Gerät schaltet sich

www.zanussi.comÖffnen der Tür und

trollleuchte Départ/

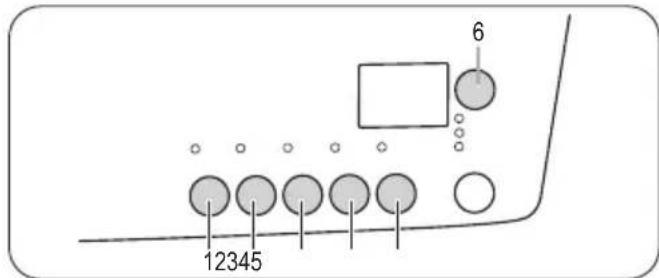

Auswählen von Zusatzfunktionen

Sie können unter folgenden Zuatzfunktionen

Sanftes Trocknen mit reduzierter Hitze für empfindli-

ches Gewebe und temperaturempfindliche Textilien

(z. B. Acryl, Viskose), die auf dem Pflegeetikett ge-

kennzeichnet sind mit:

Wenn die Wäsche nach dem Standard-Trock-

nungsprogramm immer noch feucht ist, können Sie

die Trocknungsergebnisse durch die Intensiv-Funk-

Anti-Froissage (Extra Knitterschutz)

Diese Funktion verlängert die Knitterschutzphase

auf insgesamt 90 Minuten. Die Wäsche bleibt da-

durch locker und knitterfrei.

Akustische Bestätigung für:

• Beginn und Ende der Knitterschutzphase

• Unterbrechung der Phase

Nach der Einstellung des Minuterie (Zeit) -Pro-

gramms. Sie können eine Programmdauer von 10

Minuten bis 2 Stunden in 10-Minuten-Schritten

Départ différé (Startzeitvorwahl)

Ermöglicht die Startverzögerung eines Trockenpro-

gramms um minimal 30 Minuten bis maximal 20

Stunden. Drücken Sie die Taste Départ différé

(Startzeitvorwahl) mehrmals, bis die gewünschte

Startzeitvorwahl auf dem Display angezeigt wird.

Einstellen der Kindersicherung

Die Kindersicherung soll einen versehentlichen

Start oder die versehentliche Änderung eines

Programms verhindern. Die Kindersicherung

sperrt alle Tasten und den Programmwahlschal-

ter. Um die Kindersicherung ein- oder auszu-

schalten, halten Sie die Tasten Intensif (Intensiv)

und Délicat (Schon) 5 Sekunden lang gleichzei-

– Vor dem Programmstart: Das Gerät kann

nicht in Betrieb genommen werden.

www.zanussi.com– Nach dem Programmstart: Das laufende Pro-

gramm kann nicht geändert werden.

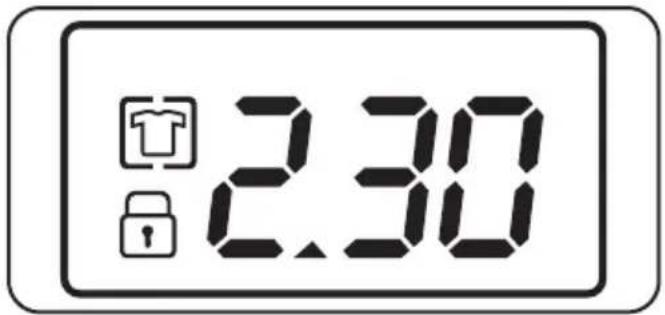

wird auf dem Display angezeigt

und gibt an, dass die Kindersicherung aktiv ist.

Die Kindersicherung wird nach Programmende

nicht automatisch aufgehoben.

Wenn Sie ein neues Programm starten möch-

ten, müssen Sie zuvor die Kindersicherung

Starten des Programms

Drücken Sie die Taste Départ/Pause . Das Pro-

Der Programmablauf wird durch den Ablauf der

Trockenzeit auf dem LCD-Display angezeigt.

Ändern eines Programms

Löschen Sie zum Ändern eines laufenden Pro-

gramms zunächst das Programm, indem Sie

den Programm-Wahlschalter auf die Position

drehen. Wählen Sie danach das neue Pro-

gramm und drücken Sie die Taste Départ/Pause

Nach dem Programmstart kann ein Pro-

gramm nicht mehr direkt geändert werden.

Wenn Sie den Programm-Wahlschalter wäh-

rend des Programmablaufs trotzdem auf ein an-

deres Programm drehen, beginnen die Pro-

grammablauf-Anzeige und die Wartungsanzeige

zu blinken. Wenn eine Optionstaste (außer

der Alarme (Signal) -Taste) gedrückt wird, er-

auf dem Display. Dies wirkt sich

jedoch nicht auf das Trockenprogramm aus

Programmende/Entnehmen der Wäsche

Nach dem Ende des Trockenprogramms wer-

den auf dem Display das Symbol für Knitter-

schutz und folgende blinkende Warnleuch-

Filters (Siebe) und Bac

Plein (Behälter) . Wurde die Taste Alarme (Sig-

nal) gedrückt, ertönt für ca. eine Minute eine

Dem Trockenprogramm folgt (mit Ausnah-

me des Wol (Woll-) Programms) automa-

tisch ein 30 Minuten dauerndes Knitterschutz-

programm. Die Trommel dreht sich in dieser

Phase in kurzen Abständen. Die Wäsche bleibt

dadurch locker und knitterfrei. Die Wäsche kann

während der Knitterschutzphase jederzeit ent-

nommen werden. (Die Wäsche sollte jedoch

spätestens nach dem Ende des Knitterschutz-

programms entnommen werden, um Knitterbil-

1. Öffnen Sie die Tür.

2. Entfernen Sie die Flusen vom Mikrofeinfilter,

bevor Sie die Wäsche entnehmen. Am bes-

ten funktioniert das mit angefeuchteter

Hand. (Siehe Kapitel „Reinigung und Pfle-

3. Entnehmen Sie die Wäsche.

4. Drehen Sie den Programmwahlschalter auf

Wichtig! Nach jedem Trockenprogramm:

– Reinigen Sie den Mikrofein- und Feinfilter

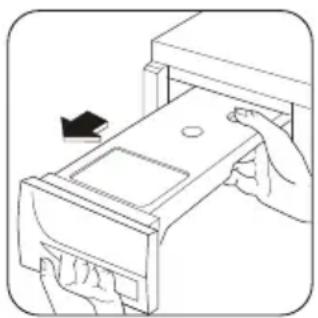

– Entleeren Sie den Kondenswasserbehälter

(siehe Kapitel „Reinigung und Pflege”.)

5. Schließen Sie die Tür.

Reinigung und Pflege

Flusenfilter reinigen

Um einen einwandfreien Betrieb des Trockners

zu gewährleisten, müssen die Flusenfilter (Mik-

rofein- und Feinfilter) nach jedem Trockengang

Vorsicht! Wichtig! Benutzen Sie den

Trockner nie ohne Flusenfilter oder mit

einem beschädigten oder verstopften

www.zanussi.com1. Öffnen Sie die Ein-

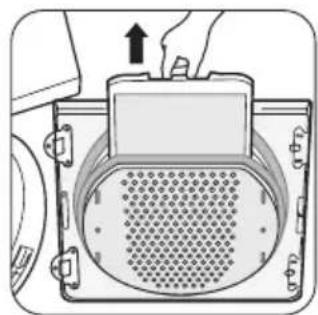

2. Nach einer gewis-

sen Zeit bildet sich

ein weißlicher Belag

auf den Filtern, der

wird. Reinigen Sie in

diesem Fall die Filter

ter in der Einfülltür

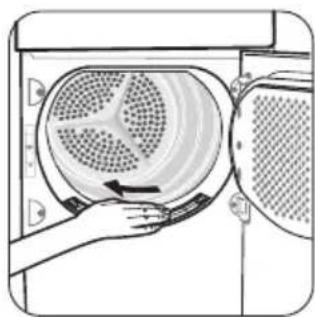

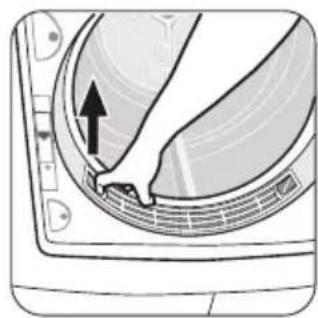

3. Streichen Sie mit

über den Mikrofeinfil-

ter, der sich auf dem

unteren Rand der Ein-

füllöffnung befindet.

4. Entfernen Sie die

Flusen vom Flusenfil-

ter mit angefeuchteter

Ersetzen Sie den Fil-

Wärmetauscher reinigen

Reinigen Sie den Wärmetauscher, sobald die

Kontrolllampe Condenseur (Wärmetauscher)

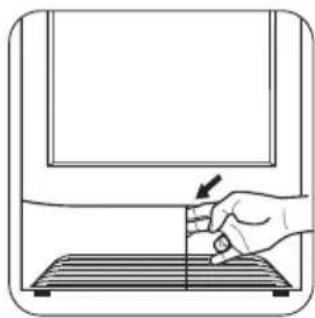

Der Wärmetauscher ist im unteren Teil des

Gehäuses hinter einer kleinen Tür angeordnet.

Öffnen der Tür auf die

Türsperre (siehe Ab-

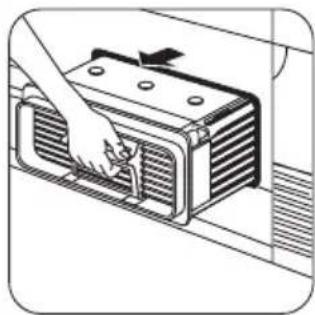

2. Drehen Sie die bei-

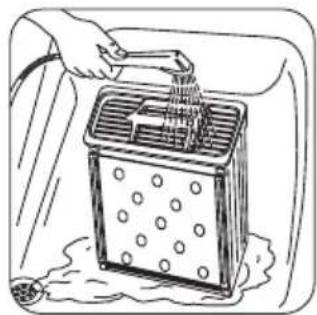

mit einer Bürste und

spülen Sie ihn bei Be-

darf mit einer Hand-

ßenseite reinigen und

alle Flusen entfernen.

im Inneren der kleinen

Tür mit einem feuch-

Wichtig! Verwenden Sie zum Reinigen der

Plattenzwischenräume keine spitzen Gegen-

stände oder Werkzeuge, da der Wärmetau-

scher dadurch beschädigt und undicht werden

kann. Den Wärmetauscher wieder einsetzen,

die roten Anschläge nach oben drehen und die

www.zanussi.comWichtig! Benutzen Sie das Gerät nicht ohne in-

stallierten Wärmetauscher.

Entleeren des Kondensatbehälters

Das der Wäsche entzogene Wasser konden-

siert im Gerät und wird in dem Behälter gesam-

melt. Der Kondensatbehälter muss nach jedem

Tockenzyklus entleert werden, um optimalen

Gerätebetrieb zu gewährleisten. Die Kontroll-

lampe Bac plein (Behälter) erinnert Sie, den

Kondensatbehälter zu leeren.

1. Ziehen Sie den Be-

2. Drehen Sie ihn um

3. Setzen Sie den Be-

Wichtig! Der Kondensatbehälter muss kor-

rekt eingesetzt werden.

Wenn dies nicht erfolgt, leuchtet die Kontroll-

lampe Behälter bei der folgenden Trocknung

auf, das Programm wird abgebrochen und die

Wäsche bleibt feucht. Der Summer ertönt.

Nach dem Einsetzen des Kondensatbehälters

drücken Sie die Taste Départ/Pause (Start/Pau-

se) erneut, damit das Programm fortgesetzt

Das Kondenswasser kann in einem Dampf-

bügeleisen oder zum Auffüllen von Batteri-

en usw. verwendet werden. In diesem Fall muss

es gefiltert werden (z.B. mit einem Kaffeefilter).

Reinigen der Trommel

Vorsicht! Vorsicht! Benutzen Sie keine

Scheuermittel oder Metallschwämmchen

zum Reinigen der Trommel.

Kalk im Wasser und Rückstände von

Waschmitteln bilden einen kaum sichtba-

ren Belag auf der Innenseite der Trommel. Der

Trockengrad der Wäsche kann daher beim

Trocknen nicht mehr zuverlässig festgestellt

werden. Die Wäsche ist beim Entnehmen aus

dem Trockner feuchter als erwartet.

Wischen Sie mit einem üblichen Haushaltsreini-

gungsmittel (z. B. Reiniger auf Essigbasis) die

Innenseite der Trommel und die Trommelrippen

Reinigen von Bedienblende und Gehäuse

Vorsicht! Vorsicht! Verwenden Sie zum

Reinigen des Gehäuses keine

Möbelreiniger oder andere aggressive

Wischen Sie mit einem feuchten Tuch die Be-

dienblende und das Gehäuse ab.

Kleine Störungen selbst beheben

Mögliche Ursachen Abhilfe

Der Trockner ist nicht an die Stromversor-

Stecken Sie den Netzstecker in die Steck-

dose. Kontrollieren Sie die Sicherung der

Die Einfülltür ist offen. Schließen Sie die Einfülltür.

Die Taste Départ/Pause (Start/Pause) wurde

Drücken Sie die Taste Départ/Pause (Start/

Es wurde ein falsches Programm eingestellt.

Stellen Sie ein geeignetes Programm ein.

www.zanussi.comTrockenergeb-

Die Flusensiebe sind verstopft.

Reinigen Sie die Flusensiebe.

Der Wärmetauscher ist verstopft.

Reinigen Sie den Wärmetauscher.

Die max. Wäschemenge wurde überschrit-

Beachten Sie die maximale Füllmenge.

Das Lüftungsgitter ist bedeckt.

Legen Sie das Lüftungsgitter am Gerätebo-

Es befinden sich Rückstände in der Trom-

Reinigen Sie die Innenfläche der Trommel.

Stellen Sie die geeignete Wasserhärte ein

Die Siebe wurden nicht eingesetzt.

Setzen Sie das Feinsieb und/oder Grobsieb

Sie haben nach dem Programmstart ver-

sucht die Parameter zu ändern.

Schalten Sie den Trockner aus und wieder

ein. Stellen Sie die erforderlichen Parameter

Programmwahlschalter in Stellung Aus .

Programmwahlschalter auf Trommelbeleuch-

tung (falls verfügbar) oder ein anderes Pro-

Die Lampe ist durchgebrannt.

Lampe austauschen (siehe nächsten Ab-

Die voraussichtliche Programmdauer wird

errechnet unter Berücksichtigung von: Typ,

Menge und Feuchtigkeitsgehalt der Wäsche.

Automatischer Vorgang - kein Gerätefehler.

Der Kondensatbehälter ist voll.

Den Kondensatbehälter leeren

Départ/Pause (Start/Pause) drücken.

Kleine Wäschemenge./Die Wäsche ist für

das ausgewählte Programm zu trocken.

Ein Zeitprogramm oder eine höhere Trock-

nungsstufe wählen (z. B. Extra droog (Extra-

Die Flusensiebe sind verstopft. Reinigen Sie die Flusensiebe.

Die Wäschemenge ist zu groß. Beachten Sie die maximale Füllmenge.

Die Wäsche wurde unzureichend geschleu-

Schleudern Sie die Wäsche entsprechend.

Besonders hohe Raumtemperatur - keine

Falls möglich, die Raumtemperatur senken.

1) Im Fall einer Fehlermeldung auf dem LCD (z. B. E51- nur Trockner mit LCD): Schalten Sie den Trockner aus

und wieder ein. Stellen Sie ein Programm ein. Drücken Sie die Taste Départ/Pause (Start/Pause) .

Funktioniert das Gerät immer noch nicht? - Benachrichtigen Sie den lokalen Kundendienst unter Angabe des

2) Befolgen Sie die Programmempfehlung - siehe Kapitel Programmübersicht.

3) Siehe Kapitel Reinigung und Pflege.

4) Siehe Kapitel Programmiermöglichkeiten

5) Nur bei Trocknern mit LCD-Display

6) Hinweis: Nach ca. 5 Stunden wird der Trockengang automatisch abgebrochen (siehe Kapitel Ende des

www.zanussi.comTechnische Daten

Abmessungen (mm) Breite / Höhe / Tiefe 85 x 60 x 58 cm

(bei geöffneter Gerätetür)

(bei geöffneter Gerätetür)

Elektrischer Anschluss Spannung 230 V Frequenz 50 Hz

Sicherung 16 A Gesamte Leistungsaufnahme 2350 W Trommelvolumen 108 Liter

Gerätegewicht 39,5 kg

Wäsche: max. Gewicht 8 kg

Verwendungsart Haushalt

Umgebungstemperatur min. 5 °C

max. 35 °C Energieverbrauch

kWh/Programm 4,76 kWh

Jährlicher Energieverbrauch

Energie-Effizienzklasse B Leistungsaufnahme Im eingeschalteten Zustand 0,40 W Im ausgeschalteten Zustand 0,40 W

1) Gemäß EN 61121; bei einer Ladung von 8 kg Baumwolle und einer Drehzahl von 1000 U/min.

2) Jährlicher Energieverbrauch in kWh, ausgehend von 160 Trockenprogrammen mit dem Standard-

Baumwollprogramm bei voller Beladung und bei Teilbeladung und vom Verbrauch der energiesparenden

Betriebsmodi. Der tatsächliche Energieverbrauch pro Trockenprogramm hängt davon ab, wie das Gerät

verwendet wird (VERORDNUNG (EU) Nr. 392/2012).

Einstellung Vorgehen

Signal dauerhaft ausschal-

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Halten Sie die Tasten Intensif (Trocken Plus) und Anti-froissage

(Extra Knitterschutz) gleichzeitig ca. 5 Sekunden gedrückt.

3. Das Signal ist standardmäßig ausgeschaltet.

www.zanussi.comWasserhärte

Wasser enthält unterschiedliche

Mengen an Kalk und Mineralsal-

zen, die je nach geografischem

Standort variieren und somit zu

unterschiedlichen Leitfähigkeits-

Beträchtliche Abweichungen

der Leitfähigkeit des Wassers

von den werkseitig voreinge-

stellten Werten können die

Restfeuchte der Wäsche nach

der Trocknung leicht beeinflus-

sen. Sie können die Empfind-

lichkeit des Feuchtigkeitssen-

sors entsprechend den Leitfä-

higkeitswerten wie folgt einstel-

1. Drehen Sie den Programmwahlschalter auf ein beliebiges Programm.

2. Halten Sie die Tasten Anti-froissage (Extra Knitterschutz) und

Départ/Pause (Start/Pause) gleichzeitig ca. 5 Sekunden gedrückt.

Die aktuelle Einstellung wird auf dem Display angezeigt:

geringe Leitfähigkeit < 300 Mikro S/cm

mittlere Leitfähigkeit 300 - 600 Mikro S/cm

hohe Leitfähigkeit > 600 Mikro S/cm

3. Drücken Sie die Taste Départ/Pause (Start/Pause) mehrmals hin-

tereinander, bis die gewünschte Stufe angezeigt wird.

4. Zum Speichern der Einstellung drücken Sie gleichzeitig die Tasten

Anti-froissage (Extra Knitterschutz) und Départ/Pause (Start/

Pause) oder drehen Sie den Programmwahlschalter auf die Position
