BEDIENUNGSANLEITUNG AWZ 614 WHIRLPOOL

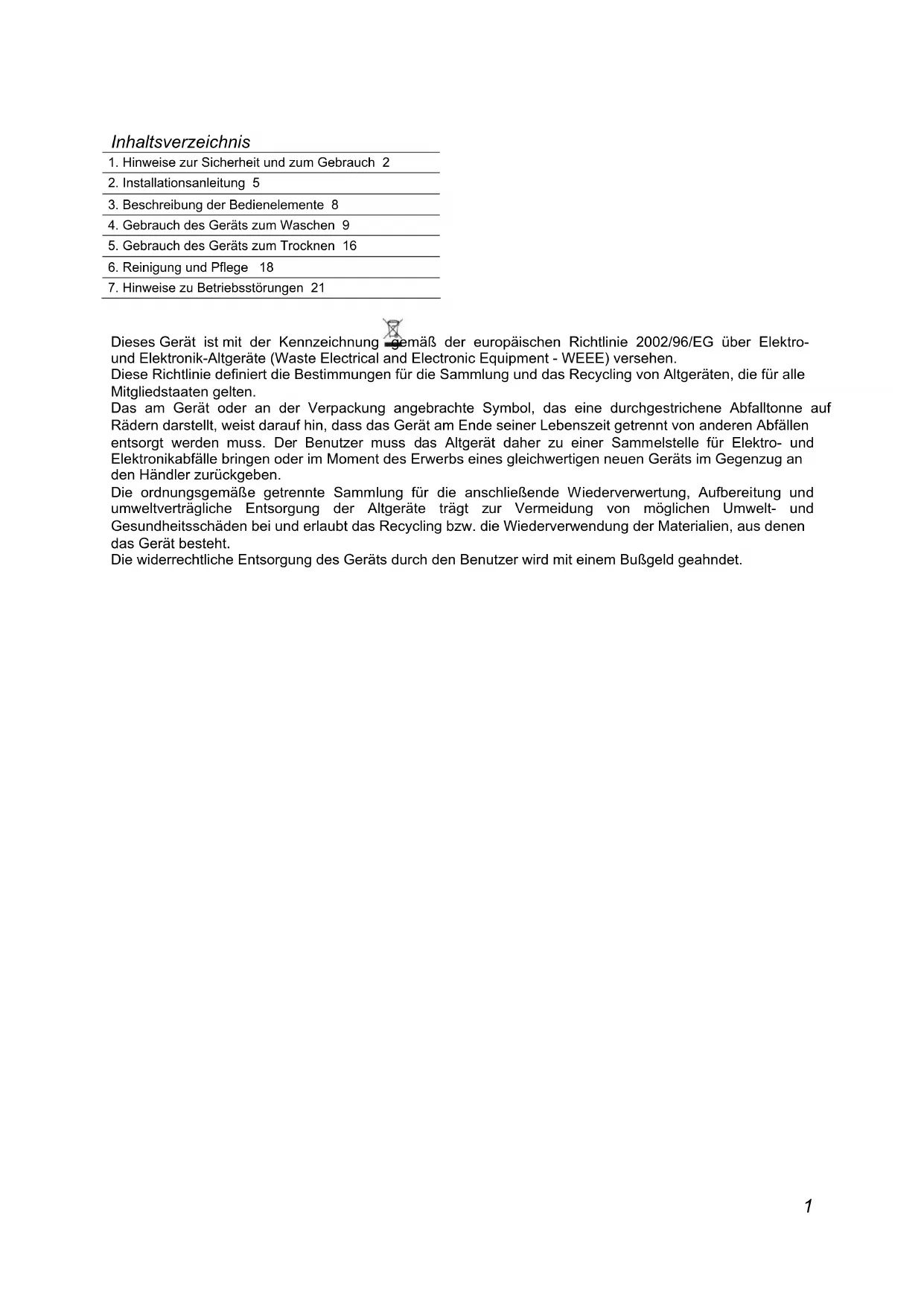

1. Hinweise zur Sicherheit und zum Gebrauch 2

2. Installationsanleitung 5

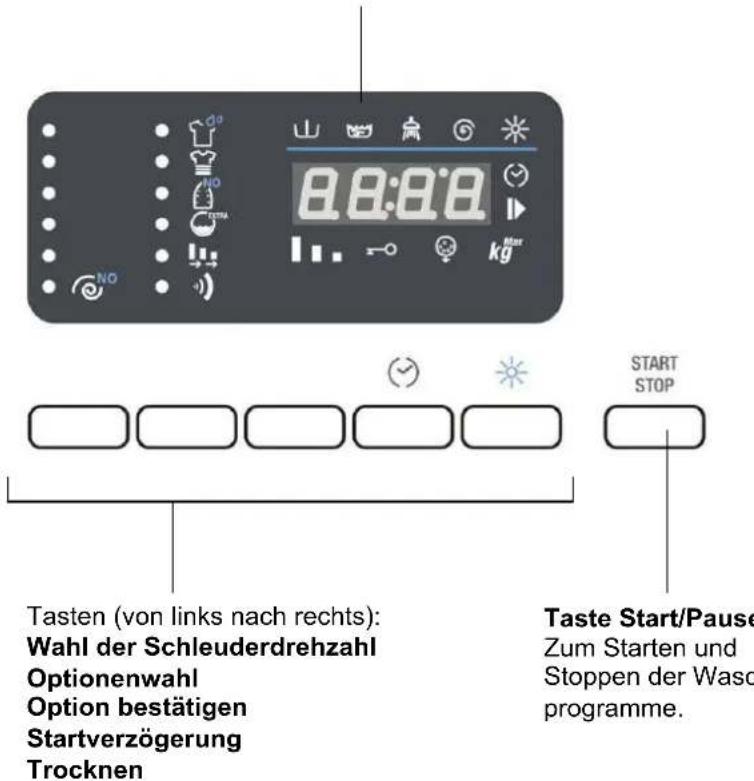

3. Beschreibung der Bedienelemente 8

4. Gebrauch des Geräts zum Waschen 9

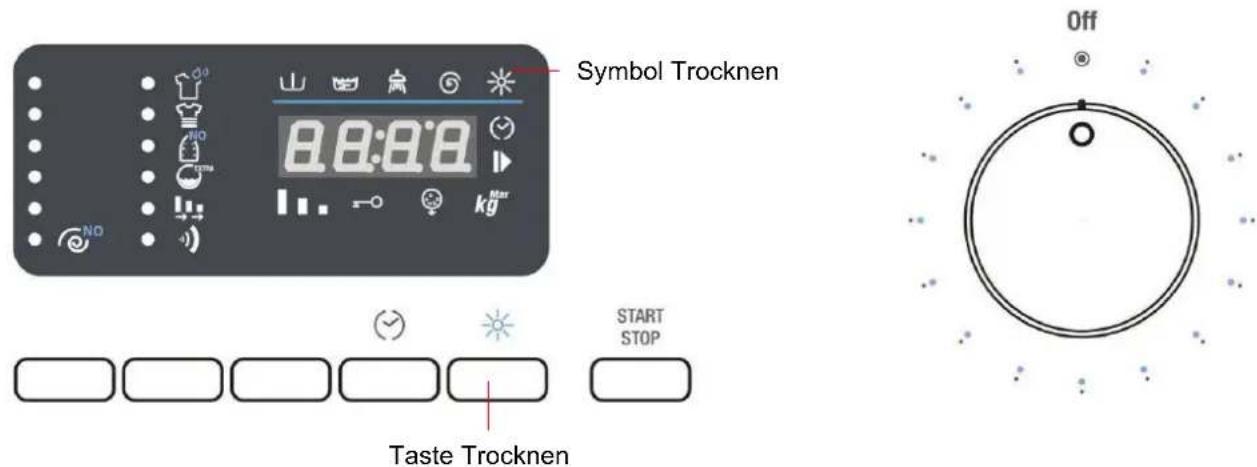

5. Gebrauch des Geräts zum Trocknen 16

6. Reinigung und Pflege 18

7. Hinweise zu Betriebsstörungen 21

Dieses Gerät ist mit der Kennzeichnung gemäß der europäischen Richtlinie 2002/96/EG über Elektro-

und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment - WEEE) versehen.

Diese Richtlinie definiert die Bestimmungen für die Sammlung und das Recycling von Altgeräten, die für alle

Mitgliedstaaten gelten.

Das am Gerät oder an der Verpackung angebrachte Symbol, das eine durchgestrichene Abfalltonne auf

Rädern darstellt, weist darauf hin, dass das Gerät am Ende seiner Lebenszeit getrennt von anderen Abfällen

entsorgt werden muss. Der Benutzer muss das Altgerät daher zu einer Sammelstelle für Elektro- und

Elektronikabfälle bringen oder im Moment des Erwerbs eines gleichwertigen neuen Geräts im Gegenzug an

den Händler zurückgeben.

Die ordnungsgemäße getrennte Sammlung für die anschließende Wiederverwertung, Aufbereitung und

umweltverträgliche Entsorgung der Altgeräte trägt zur Vermeidung von möglichen Umwelt- und

Gesundheitsschäden bei und erlaubt das Recycling bzw. die Wiederverwendung der Materialien, aus denen

Die widerrechtliche Entsorgung des Geräts durch den Benutzer wird mit einem Bußgeld geahndet.DE

DIE GEBRAUCHSANLEITUNG AUFMERKSAM DURCHLESEN.

Wir empfehlen Ihnen, alle in der vorliegenden Gebrauchsanleitung enthaltenen

Anweisungen aufmerksam durchzulesen, um sich über die optimalen Bedingungen für

den richtigen und sicheren Gebrauch Ihres Geräts zu informieren.

Diese Gebrauchsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt

werden, damit sie jederzeit zu Rate gezogen werden kann.

Bei Verkauf oder Weitergabe muss sichergestellt sein, dass die Gebrauchsanleitung

immer beim Gerät bleibt, damit es dem neuen Besitzer möglich ist, sich über seine

Funktionsweise zu informieren.

1. HINWEISE ZUR SICHERHEIT UND ZUM GEBRAUCH Hinweis

Diese Hinweise dienen der Sicherheit.

Sie müssen vor der Installation und vor dem Gebrauch aufmerksam gelesen werden.

Entsorgung des Verpackungsmaterials.

• Die Verpackungsabfälle nicht unbeaufsichtigt in der Wohnung liegen lassen. Die verschiedenen

Abfallmaterialien der Verpackung trennen und zur nächsten Sammelstelle bringen.

• Das Verpackungsmaterial (Plastikbeutel, Polystyrol usw.) darf nicht in der Reichweite von Kindern

Entsorgung des Altgeräts

• Das Altgerätmuss unbrauchbar gemacht werden: Den Netzstecker aus der Steckdose

ziehen und das Netzkabel durchschneiden. Außerdem das Schloss der Einfülltür

unbrauchbar machen, um zu verhindern, dass sich Kinder beim Spielen im Gerät

einschließen und sich so in Lebensgefahr bringen.

Das Altgerät dann zu einer Sammelstelle bringen.

• Versuchen Sie stets, die empfohlene maximale Füllmenge zu nutzen. Achten Sie andererseits

auch darauf, die maximale Füllmenge nicht zu überschreiten.

• Verwenden Sie die Vorwaschfunktion nicht für leicht oder normal verschmutzte Wäsche.

• Dosieren Sie das Waschmittel nach den Empfehlungen des Herstellers.

• Wählen Sie die für den Wäschetyp geeignete maximale Schleuderdrehzahl.

Hochgeschwindigkeitswäscheschleudern verkürzen die Trocknungszeit und senken den

Sicherheitsanweisungen

• Dieses Gerät ist für den häuslichen Gebrauch bestimmt und entspricht den Richtlinien 72/23/EWG

und, 89/336/EWG (inklusive der Richtlinien 92/31/EWG und 93/68/EWG), die derzeit in Kraft sind.

• Lesen Sie vor der Installation und vor dem Gebrauch alle in dieser Gebrauchsanleitung

enthaltenen Anweisungen aufmerksam durch.

• Vergewissern Sie sich vor dem Gebrauch, dass die Transportsicherung des Laugenbehälters

entfernt wurde (siehe die Anweisungen). Wenn die Transportsicherung des Laugenbehälters nicht

entfernt wird, besteht die Gefahr, dass der Vollwaschtrockner und in der Nähe befindliche Möbel

und Geräte beschädigt werden.

• Diese Gebrauchsanleitung ist Bestandteil des Geräts: Es muss sorgfältig und griffbereit

aufbewahrt werden. Die Installation muss vom Fachmann in Einklang mit den geltenden

gesetzlichen Bestimmungen ausgeführt werden. Das Gerät wurde für die folgenden Funktionen

konzipiert: Waschen und Trocknen von Wäsche oder Stoffen, die nach den Angaben des

Herstellers auf dem Pflegeetikett in der Waschmaschine gewaschen werden können. Jeder

andere Gebrauch ist als zweckwidrig anzusehen. Der Hersteller übernimmt im Falle eines

anderen als des vorgesehenen Gebrauchs keine Haftung.

• Das Typenschild mit den technischen Daten, der Seriennummer und dem Prüfzeichen ist leicht

erkennbar hinter der Einfülltür angebracht. Das Typenschild darf keinesfalls entfernt werden.DE

• Die Arbeiten für den Strom- und Wasseranschluss für die Installation des Geräts müssen

vom Fachmann ausgeführt werden.

• Das Gerät muss vorschriftsmäßig geerdet werden. Der Hersteller haftet nicht für Schäden an

Personen oder Sachen, die auf eine mangelnde oder fehlerhafte Erdung zurückzuführen

• Wenn das Gerät nicht an eine Steckdose, sondern fest angeschlossen wird, ist eine allpolige

Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm vorzusehen.

• Der Stecker, der an das Netzkabel angeschlossen wird, muss vom gleichen Typ wie die

Netzsteckdose sein und den geltenden Vorschriften entsprechen. Sicherstellen, dass

Netzspannung und -frequenz mit den Angaben auf dem Typenschild übereinstimmen. Keine

Adapter oder Abzweigungen verwenden. Ziehen Sie nicht am Netzkabel, um den Netzstecker aus

der Steckdose zu ziehen.

• Das Gerät ist erst dann vom Stromnetz getrennt, wenn der Netzstecker aus der Steckdose

gezogen bzw. der Hauptschalter der elektrischen Anlage ausgeschaltet wurde. Der

Netzstecker muss nach der Installation bequem zugänglich sein.

• Zur Installation des Geräts müssen die neuen Schlauchpakete verwendet werden (in der

Ausstattung des Geräts enthalten). Die alten Schlauchpakete dürfen nicht mehr verwendet

• Darauf achten, dass das Gerät nicht auf dem Netzkabel steht.

• Der Vollwaschtrockner darf keinesfalls in Fahrzeugen, Schiffen oder Flugzeugen und nicht in

Umgebungen betrieben werden, in denen besondere Bedingungen wie beispielsweise eine

explosionsfähige oder aggressive Atmosphäre (Stäube, Dämpfe oder Gase) vorliegen oder

explosive und/oder aggressive Flüssigkeiten vorhanden sind.

• Den Vollwaschtrockner nicht an einem Ort aufstellen, an dem die Temperatur unter den

Gefrierpunkt sinken kann. Eingefrorene Schläuche können unter Druck bersten.

• Vergewissern Sie sich, dass der in das Waschbecken eingehängte Ablaufschlauch gut befestigt

ist, damit er nicht abrutschen kann.

• Wenn er nicht richtig gesichert ist, kann er durch die Rückstoßkraft des ausfließenden Wassers

aus dem Waschbecken gedrückt werden, wodurch es zu Wasserschäden kommen kann.

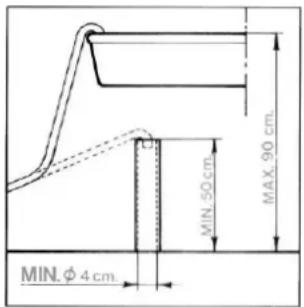

• Wenn der Ablaufschlauch in ein Waschbecken eingehängt wird, müssen Sie außerdem

sicherstellen, dass das Wasser schnell genug abfließen kann, damit das Waschbecken

nicht überlaufen kann.

• Überladen Sie das Gerät nicht!

• Verwenden Sie zum Waschen im Vollwaschtrockner keinesfalls lösemittelhaltige Reinigungsmittel

oder chemische Produkte. Hierdurch kann das Gerät beschädigt werden und es können sich

giftige und ggf. entzündliche oder explosive Dämpfe bilden.

• Kleidungsstücke, die mit erdölhaltigen Produkten getränkt sind, dürfen nicht in der Maschine

gewaschen werden. Vergewissern Sie sich, dass sich in den Kleidungsstücken keine Zündquellen

(z.B. Feuerzeuge, Streichhölzer usw.) befinden.

• Wenn Sie flüchtige Flüssigkeiten zur Reinigung von Kleidungsstücken verwenden, müssen Sie

sicherstellen, dass sie sich vollständig verflüchtigt haben, bevor Sie die Kleidungsstücke zum

Waschen in die Maschine geben.

• Vergewissern Sie sich vor dem Waschen, dass alle Taschen geleert, die Knöpfe zugeknöpft und

die Reißverschlüsse geschlossen sind.

• Vermeiden Sie, ausgefranste oder zerrissene Wäschestücke zu waschen.

• Beim Waschen mit hohen Temperaturen wird das Schauglas sehr heiß.

• Vergewissern Sie sich vor dem Öffnen der Einfülltür, dass das Wasser vollständig

• Wenn sich noch Wasser im Laugenbehälter befindet, müssen Sie es abpumpen, bevor Sie die

Einfülltür öffnen. Konsultieren Sie im Zweifelsfall die Gebrauchsanleitung.

• Das in der Maschine befindliche Wasser ist nicht trinkbar!

• Die versehentliche Einnahme von Waschmitteln kann zu Verletzungen im Mund- und

Rachenbereich führen.

• Vergewissern Sie sich, bevor Sie die Wäsche aus dem Vollwaschtrockner nehmen, dass die

Trommel vollkommen zum Stillstand gekommen ist.

• Schalten Sie die Maschine nach dem Gebrauch stets aus, um Energieverschwendung zu

• Lassen Sie die Einfülltür zwischen den Waschgängen leicht geöffnet, um die Dichtung in einem

guten Zustand zu halten.DE

• Im Falle einer Betriebsstörung niemals versuchen, die Maschine selbst zu reparieren. Trennen

Sie die Maschine vom Stromnetz und drehen Sie den Wasserhahn zu. Verständigen Sie dann

einen Fachmann. Reparaturen dürfen nur vom Fachmann ausgeführt werden.

• Das Gerät ist für den Gebrauch durch erwachsene Personen bestimmt. Gestatten Sie

Kindern nicht, mit dem Vollwaschtrockner und seinen Bedienelementen zu spielen. Halten Sie

kleine Kinder während des Programmablaufs fern von der Maschine.

• Es besteht die Gefahr, dass sich kleine Kinder und junge Haustiere in den Vollwaschtrockner

• Kontrollieren Sie daher stets vor dem Gebrauch, ob die Trommel leer ist. Gestatten Sie Kindern

nicht, mit dem Gerät zu spielen.

• Halten Sie Kinder vom Gerät fern, wenn die Einfülltür oder die Waschmittelschublade geöffnet ist.

Im Gerät könnten sich noch Waschmittelreste befinden, die zu irreversiblen Schäden an den

Augen, dem Mund und dem Rachen führen und auch den Tod durch Ersticken verursachen

• Dieses Gerät ist nicht für den Gebrauch durch Personen (inklusive Kinder) mit eingeschränkten

körperlichen oder geistigen Fähigkeiten bestimmt. Es darf auch nicht von Personen gebraucht

werden, die nicht über das hierfür erforderliche Wissen und die nötige Erfahrung verfügen, sofern

sie nicht durch eine für ihre Sicherheit zuständige Person im Gebrauch des Geräts unterrichtet und

von dieser überwacht werden.

• Der Vollwaschtrockner darf nicht verwendet werden, wenn zur Reinigung industrielle chemische

Produkte verwendet wurden.

• Darauf achten, dass sich keine Fusseln um den Vollwaschtrockner ansammeln.

• Keine Kleidungsstücke trocknen, die nicht im Vollwaschtrockner gewaschen wurden.

• Kleidungsstücke, die mit Substanzen wie Speiseöl, Azeton, Erdöl, Kerosin, Fleckenentferner,

Terpentin, Wachs oder Wachsentferner verunreinigt sind, müssen in warmem Wasser mit einer

zusätzlichen Dosis Waschmittel gewaschen werden, bevor sie im Vollwaschtrockner getrocknet

• Gegenstände wie Schwämme (Latex-Schaumstoff), Duschhauben oder wasserundurchlässige

Kleidungsstücke, gummiverstärkte Gegenstände und Kleidungsstücke oder Kissen mit

Schaumstofffutter dürfen nicht im Vollwaschtrockner getrocknet werden.

• Weichspüler und dergleichen müssen nach den zugehörigen Gebrauchsanweisungen verwendet

• Die letzte Phase des Trocknungsvorgangs erfolgt ohne Hitze (Kühlphase), damit die Wäsche eine

Temperatur beibehält, bei der sichergestellt ist, dass sie sich nicht verändert.

• Der Vollwaschtrockner sollte keinesfalls vor dem Abschluss des Trocknungsvorgangs

abgeschaltet werden, sofern man nicht die Wäsche sofort herausnimmt und entfaltet, damit sich

die Hitze verflüchtigt.

• Keine entzündlichen Flüssigkeiten in der Nähe des Geräts aufbewahren.

Längere Nichtverwendung

• Wenn Sie vorhaben, die Maschine längere Zeit nicht zu verwenden, empfiehlt es sich, Strom- und

Wasseranschluss zu lösen und die Einfülltür etwas geöffnet zu lassen, um Geruchsbildung zu

Dieses Gerät ist einfach zu bedienen.

Sie sollten jedoch vor der Inbetriebnahme diese Gebrauchsanleitung aufmerksam durchlesen und alle

Anweisungen genau befolgen, um die besten Ergebnisse zu gewährleisten.

Die Gebrauchsanleitung enthält die zur richtigen Installation, Bedienung und Wartung erforderlichen

Informationen und außerdem nützliche Ratschläge.

Der Hersteller haftet nicht für Schäden an Personen oder Sachen, die darauf

zurückzuführen sind, dass die oben stehenden Vorschriften missachtet, unbefugte

Änderungen an auch nur einem Teil vorgenommen oder nichtoriginale Ersatzteile

2. INSTALLATIONSANLEITUNG Wichtig! Das Gerät muss vom Fachmann nach den geltenden Bestimmungen installiert werden. Der Vollwaschtrockner hat ein beträchtliches Gewicht. Daher ist beim Anheben Vorsicht geboten.

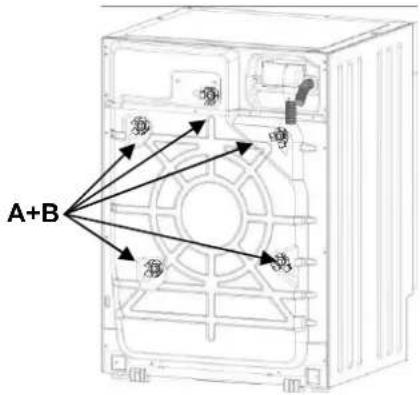

2.1 ENTFERNEN DER VERPACKUNG Die federnd aufgehängte Baugruppe wird für den Transport auf der Rückseite des Waschvollautomaten mit den Schrauben (A) und den zugehörigen Kunststoffabstandhaltern (B) blockiert. Wenn man die Schrauben ausschraubt, kann man das Netzkabel verwenden.

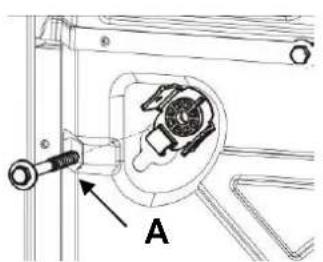

1. Alle Schrauben mit dem 10mm-Schraubenschlüssel ausschrauben. 2. Alle Schrauben (A) auf der Rückseite entfernen.

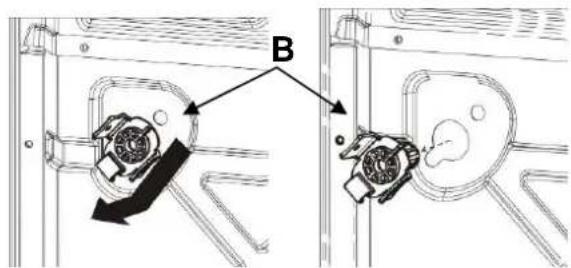

3. Alle Kunststoffabstandhalter (B) entfernen.

4. Um zu verhindern, dass Spritzwasser in die Maschine eindringt und dass spannungführende Teile berührt werden können, alle beiliegenden Plastikstopfen (C) einsetzen.

Achtung! • Die Maschine nicht auf die Seite legen und nicht auf den Kopf stellen.

• Es empfiehlt sich, alle Transportsicherungen aufzuheben, damit sie wieder angebracht werden können, falls die Maschine erneut transportiert werden muss.

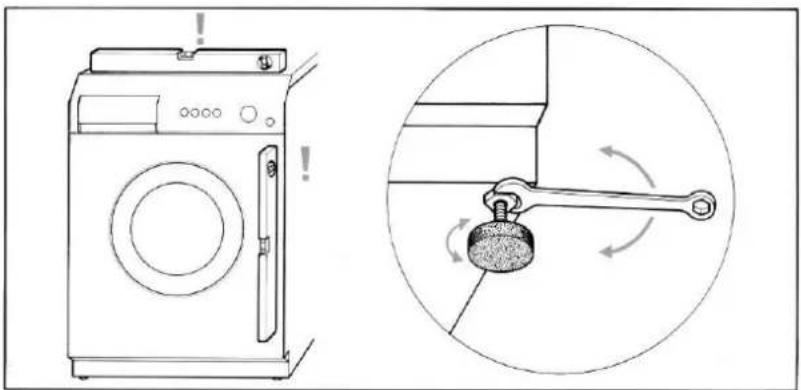

2.2 AUFSTELLUNG UND NIVELLIERUNG

vorgesehenen Ort aufstellen.

2. Die Maschine mit einer

Wasserwaage sorgfältig in

beiden Richtungen waagrecht

ausrichten. Hierzu bei Bedarf

die Höhe der Füße regulieren.

Nach dem Nivellieren die

Füße mit den Gegenmuttern

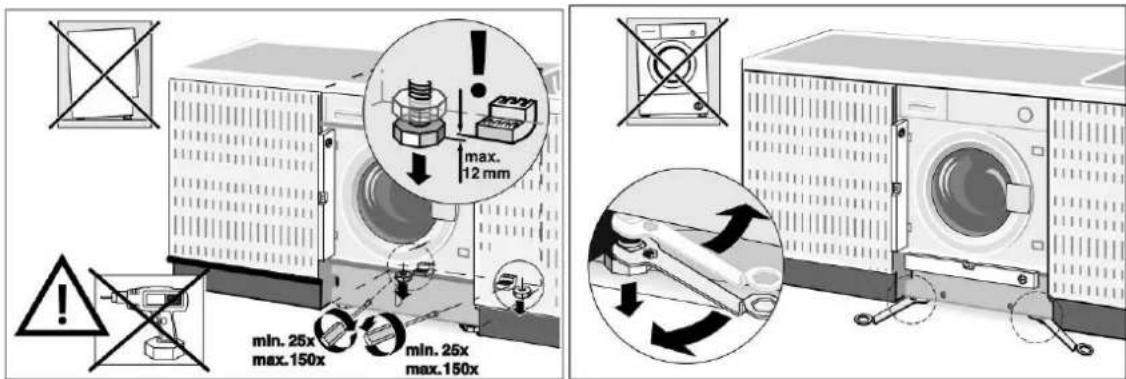

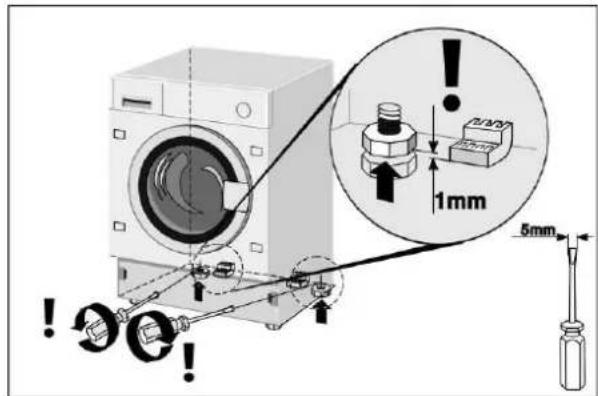

3. Wenn die Maschine auf der Rückseite über verstellbare Füße verfügt, ist darauf zu achten, dass der hintere

Teil der Maschine beim Einbau nicht auf den Füßen, sondern auf den hierfür vorgesehenen Kufen steht. Man

muss daher vor dem Einbauen der Maschine in die Einbauküche sicherstellen, dass die hinteren Füße

vollständig eingeschraubt sind, damit sie nicht beschädigt werden, wenn die Maschine in das Möbel

Nachdem die Maschine in das Möbel geschoben wurde, muss man die hinteren Füße ausschrauben, damit

die Maschine nicht mehr auf den Kufen ruht. Nach dem Ausschrauben der hinteren Füße die Maschine

Nivellieren und die vorderen Füße blockieren.

Der Zulauf- und der Ablaufschlauch können nach rechts und links gedreht werden, um die optimale Installation zu

• Dieser Vorgang sollte sehr sorgfältig ausgeführt werden, damit der Vollwaschtrockner beim Betrieb

nicht vibriert, keine lauten Geräusche entwickelt und nicht verrutscht.

• Wenn die Maschine auf einem Teppichboden aufgestellt wird, ist darauf zu achten, dass die Öffnungen

auf der Unterseite des Vollwaschtrockners nicht verstopft werden.

• Außerdem ist sicherzustellen, dass der Vollwaschtrockner während des Betriebs keine Mauern, Wände, Möbel

und dergleichen berührt.

• Die Maschine darf nicht hinter eine blockierbaren Tür, einer Schiebetür oder einer Tür mit auf der

gegenüberliegenden Seite angebrachten Scharnieren installiert werden.DE

1. Sicherstellen, dass der Wasserdruck innerhalb der folgenden Werte liegt: 0,05-

0,9MPa. Ist der Druck höher, muss ein Druckminderer installiert werden.

2. Den Kaltwasser-Zulaufschlauch (blaue Überwurfmutter) an den Kaltwasserhahn mit

¾"-Gasgewinde anschließen. Darauf achten, die Überwurfmutter fest zu

verschrauben, damit der Anschluss dicht ist. Der Wasserzulaufschlauch darf nicht

geknickt oder gequetscht sein. Er darf auch nicht verkürzt oder durch einen anderen

Schlauch ersetzt werden. Die Gewinde müssen stets von Hand verschraubt werden.

3. Bei Warmwasserversorgung darf die Wassertemperatur 60°C nicht überschreiten und der Schlauch mit der

roten Überwurfmutter muss an den Warmwasserhahn angeschlossen werden.

• Wenn die Maschine an neue bzw. längere Zeit nicht verwendete Wasserleitungen angeschlossen wird,

muss man vor dem Anschließen des Zulaufschlauchs etwas Wasser auslaufen lassen, um die Leitungen zu

spülen. Hierdurch verhindert man, dass Sand und sonstige Verunreinigungen die zum Schutz der

Wasserzulaufventile vorgesehenen Filter der Maschine verstopfen.

• Es muss der mit der Maschine gelieferte neue Schlauch verwendet werden. Der alte Zulaufschlauch darf

nicht mehr verwendet werden.

2.4 ABWASSERANSCHLUSS

1. Das Ende des Ablaufschlauchs in ein Abwasserrohr mit einem Innendurchmesser von mindestens 4 cm und

auf einer Höhe zwischen 50 und 90 cm schieben bzw. mit Hilfe des Plastikkrümmers in ein Waschbecken oder

eine Badewanne einhängen und sichern.

2. In jedem Fall sicherstellen, dass das Ende des Ablaufschlauchs gut befestigt ist, damit der Schlauch nicht

durch die Rückstoßkraft des Wassers verrutscht.

• Der Schlauch darf nicht geknickt oder gequetscht sein, damit das Wasser ordnungsgemäß abfließen kann.

• Eine eventuelle Verlängerung des Ablaufschlauchs darf höchstens 1 m lang sein, muss denselben

Innendurchmesser haben und darf keine Verengungen aufweisen.

• Das Ende des Ablaufschlauchs darf keinesfalls in Wasser eingetaucht sein.

2.5 STROMANSCHLUSS Bevor der Netzstecker in die Steckdose gesteckt wird, ist Folgendes sicherzustellen:

1. Die Netzspannung muss dem Wert entsprechen, der auf dem Typenschild angegeben ist, dass sichtbar

ist, wenn man die Einfülltür öffnet. Die installierte Leistung und der Bemessungsstrom der Sicherungen

sind auf dem Typenschild angegeben.

2. Der Zähler, die Druckminderventile, die Zulaufleitung und die Steckdose müssen so ausgelegt sein, dass

sie die auf dem Typenschild angegebene maximale Belastung aushalten.

3. Die Steckdose und der Netzstecker der Maschine müssen desselben Typs sein. Es dürfen keine

Reduzierstücke, Mehrfachsteckdosen, Adapter oder Verlängerungen verwendet werden, um eine

Überhitzung und folglich Brandgefahr zu vermeiden.

Wenn die Steckdose nicht für den mitgelieferten Netzstecker geeignet ist, muss man sie durch eine

Steckdose des geeigneten Typs ersetzen.

• Der Netzstecker muss nach der Installation bequem zugänglich sein.

• Das Gerät muss unbedingt geerdet werden. Den Netzstecker nur an eine Steckdose mit wirksamer Erdung

Unsere Gesellschaft haftet nicht für Schäden an Personen oder Sachen, die auf eine mangelnde oder

fehlerhafte Erdung zurückzuführen sind. Ein fachgerechter Stromanschluss gewährleistet die maximale

• Dieses Gerät entspricht den Anforderungen der Richtlinie 89/336/EWG vom 3.5.89 (inklusive der Änderungsrichtlinie 92/31/EWG) zur elektromagnetischen Verträglichkeit. • Wenn das Netzkabel beschädigt ist, darf es nur durch ein Originalnetzkabel ersetzt werden, das beim Kundendienst erhältlich ist. • Den Netzstecker nicht mit nassen Händen aus der Steckdose ziehen bzw. in die Steckdose stecken.

• Nicht am Netzkabel ziehen, um den Netzstecker aus der Steckdose zu ziehen, sondern den Netzstecker fassen und herausziehen.

3. BESCHREIBUNG DER BEDIENELEMENTE

3.1 BEDIENBLENDE Alle Bedien- und Überwachungselemente des Geräts befinden sich auf der vorderseitigen Bedienblende.

Programmwahlschalter

Zum Ein- und Ausschalten des

Vollwaschtrockners und zum

Wählen des Programms. Er kann

in beide Richtungen gedreht

Ausführung der Programme

kann der Wahlschalter nicht

: Es zeigt die Einstellungen an (Schleuderdrehzahl, Programmstatus, Flexi Time,

empfohlenes maximales Gewicht, Trocknungsgrad, Kindersicherung, Programm CLEAN). Die

Einstellungen können mit den darunter befindlichen Tasten geändert werden.

Tasten (von links nach rechts):

Wahl der Schleuderdrehzahl

4. GEBRAUCH DES GERÄTS ZUM WASCHEN

4.1 VORBEREITEN DER WÄSCHE

1. Sortieren Sie die Wäsche nach Gewebetyp und Farbfestigkeit.

2. Waschen Sie weiße Wäsche getrennt von Buntwäsche. Es empfiehlt sich, neue farbige Wäschestücke beim

ersten Mal separat zu waschen. Normalerweise sind die Wäschestücke mit einem Pflegeetikett versehen, das

nützliche Angaben zur geeigneten Art ihrer Behandlung enthält. Nachstehend finden Sie eine kurze

Erläuterung der Symbole, die sich auf diesen Pflegeetiketten befinden können.

WASCHEN BLEICHEN Waschen max. 90°C Waschen max. 60°C Bleichen

TROCKENREINIGUNG Schonendes Waschen max. 60°C Schonendes Waschen max. 40°C Schonendes Waschen max. 30°C Alle Lösungen

Alle außer Trichloräthylen

Benzin Avio und R113

Keine Trockenreinigung

TROCKNEN NACH WÄSCHE Handwäsche

Temperatur unter 60°C Nicht trocknen

• Ungesäumte oder eingerissene Wäschestücke sollten Sie nicht in der Maschine waschen, da sie ausfransen

• Da Fremdkörper die Kleidungsstücke und auch Teile des Vollwaschtrockners beschädigen können, sollten

Sie Hosen- und Hemdentaschen leeren und nach außen kehren sowie Vorhangrollen von den Gardinen

lösen oder die Gardinen in einem Netzbeutel waschen.

• Geben Sie kleine Wäschestücke (Gürtel, Taschentücher, Socken, verstärkte Büstenhalter usw.) zum

Waschen in der Maschine in einen Beutel aus weißem Stoff. Schließen Sie Druckknöpfe und

Reißverschlüsse und befestigen Sie lose Knöpfe.

• Bei geeigneter Waschtemperatur sind die modernen Waschmittel normalerweise in der Lage, die Flecken aus

den Geweben zu entfernen. Doch schwierige Flecken wie Gras-, Obst-, Eier, Blut-, oder Tintenflecken sollten

vor dem Waschen vorbehandelt werden. Es gibt im Handel zahlreiche Fleckenentferner für die

verschiedenen Gewebearten. Auf jeden Fall empfiehlt es sich, Flecken sofort zu entfernen oder zu

verdünnen, denn je älter sie sind, desto schwieriger lassen sie sich entfernen.

• Werden die Textilpflegesymbole nicht beachtet, kann die Wäsche Schaden nehmen.

Wolle – Nur die mit dem Wollsiegel versehene reine Schurwolle oder Wollsachen mit dem Pflegeetikett

<<einlauffest, für den Vollwaschtrockner geeignet>> können mit dem speziellen Programm in der Maschine

gewaschen werden. Andere Wollarten sollten von Hand gewaschen oder trockengereinigt werden.

4.2 ÖFFNEN DER EINFÜLLTÜR Das Gerät verfügt über eine Sicherheitsvorrichtung, die das Öffnen der Einfülltür verhindert, während das

1. Vergewissern Sie sich, dass das Wasser vollständig abgepumpt wurde und dass die Trommel

• Wenn Sie das Waschprogramm unterbrechen, müssen Sie je nach der Temperatur, die in der Maschine

erreicht wurde, zwischen 3 und 15 Minuten abwarten.

Wenn mit hoher Temperatur gewaschen wurde, kann das Wasser noch kochend heiß sein.

Öffnen Sie keinesfalls die Einfülltür, wenn sich noch Wasser in der Trommel befindet!DE

4.3 WÄSCHELADUNG Um Energie zu sparen, empfiehlt es sich, nach Möglichkeit jeweils eine ganze Maschinenladung mit den

verschiedenen Gewebearten zusammenzustellen. Die Wäsche lose einfüllen und dabei große und kleine Wäschestücke abwechseln. Am Anfang ist es empfehlenswert, die Wäschefüllung zu wiegen. Später reicht dann die erworbene Erfahrung aus. Nachstehend wird das ungefähre Gewicht der üblichsten Wäschestücke aufgeführt:

4.4 EINFÜLLEN DER WÄSCHE

1. Öffnen Sie die Einfülltür und verteilen Sie die Wäsche gleichmäßig und lose in der Trommel. Große und kleine Wäschestücke sollten Sie nach Möglichkeit abwechseln. 2. Die maximale Beladungsmenge des Geräts, zu der diese Gebrauchsanleitung gehört, beträgt 6kg

Wäsche pro Waschgang. Werden größere Mengen eingefüllt, beeinträchtigt dies das Waschergebnis und führt unter Umständen zu Betriebsstörungen der Maschine. 3. Um Energie zu sparen, sollten Sie jeweils eine ganze Maschinenladung mit den verschiedenen Gewebearten zusammenstellen, wobei die Mengenangaben in der dieser Gebrauchsanleitung beigefügten „Programmtabelle“ zu beachten sind. 4. Schließen Sie die Einfülltür, indem Sie sie gegen den Rahmen drücken, bis das Einschnappen zu hören ist. Achten Sie hierbei darauf, dass keine Wäschestücke zwischen Einfülltür und Gummidichtung eingeklemmt werden.

Achtung! • Wenn die Einfülltür nicht richtig geschlossen ist, verhindert eine Sicherheitsvorrichtung den Start des Vollwaschtrockners. • Überschreiten Sie keinesfalls die maximale Beladungsmenge: Eine zu große Beladung verschlechtert das Waschergebnis.

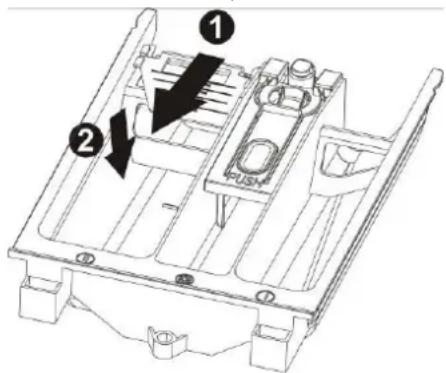

4.5 EINFÜLLEN DES WASCHMITTELS UND DES ZUSATZMITTELS Die Waschmittelschublade ist in drei Kammern unterteilt, die mit den folgenden Symbolen

gekennzeichnet sind:

Waschmittel für die Vorwäsche

Waschmittel für die Hauptwäsche

Weichspüler, Wäschestärke, Zusatzmittel usw. (z.B. Pflegeprodukte). Die Zusatzmittel werden während des letzten Spülgangs automatisch in den Laugenbehälter gespült.

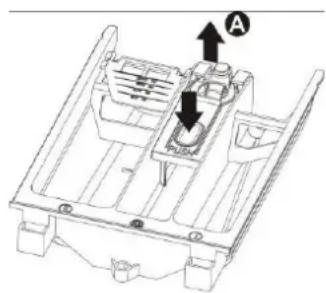

In der Waschmittelkammer befindet sich ein Einsatz für die Verwendung von Flüssigwaschmitteln. Wenn Sie ihn verwenden möchten, müssen Sie ihn nach vorne ziehen und dann nach unten drücken. Füllen Sie das Waschmittel und die eventuellen Zusatzmittel nach den Angaben in der dieser Gebrauchsanleitung beigefügten „Programmtabelle“ in die hierfür vorgesehene Waschmittelschublade.

Der Flüssigkeitsstand darf auf keinen Fall die Maximum- Markierung überschreiten, da sich andernfalls die Kammern zu schnell leeren würden.

Verdünnen Sie dickflüssige Zusatzmittel vor dem Einfüllen in die entsprechende Kammer mit etwas Wasser, damit der Siphon nicht verstopft wird.

Verwenden Sie ausschließlich Waschmittel mit Schaumregulatoren, die für Vollwaschtrockner geeignet sind.

Bestimmen Sie die Waschmittelmenge in Abhängigkeit von der Wasserhärte, der Wäschemenge und dem Verschmutzungsgrad der Wäsche. So erhalten Sie das gewünschte Waschergebnis und einen optimalen Waschmittelverbrauch. Auf den Waschmittelpackungen ist die Dosierung für 4 Härtegrade und eine Wäschemenge von 4-5 kg bei normaler Verschmutzung angegeben. Beim zuständigen Wasserwerk können Sie Informationen über den Härtegrad des Wassers einholen.DE

Härte dH Weich bis 15° bis 8°

Mittel 15° - 25° 8° - 14°

Hart 25° - 40° 14° - 22°

Sehr hart über 40° über 22°

4.6 DOSIERUNG VON PULVERWASCHMITTEL Normal verschmutzte Wäsche 1. Wählen Sie ein Programm ohne Vorwäsche. 2. Füllen Sie die auf der Waschmittelpackung angegebene Gesamtmenge Waschmittel in die Kammer für die Hauptwäsche der Waschmittelschublade.

Stark verschmutzte Wäsche 1. Wählen Sie ein Programm mit Vorwäsche. 2. Füllen Sie ¼ der empfohlenen Waschmittelmenge in die Kammer für die Vorwäsche und ¾ des Waschmittels in die Kammer für die Hauptwäsche.

Achtung! • Wenn Mengenangaben für empfindliche Wäsche aus synthetischen Fasern fehlen, ½ bis 2/3 der für widerstandsfähige Baumwollgewebe angegebenen Waschmittelmenge einfüllen. • Für das Wollprogramm sollten ausschließlich neutrale Wollwaschmittel verwendet werden. • Dosieren Sie das Waschmittel nach den Angaben des Waschmittelherstellers.

4.7 DOSIERUNG VON FLÜSSIGWASCHMITTEL

1. Füllen Sie den zum Flüssigwaschmittelbehälter gehörigen Dosierbecher mit der erforderlichen

Waschmittelmenge und gießen Sie sie in die Trommel. Alternativ können Sie die Kammer für die

Hauptwäsche der Waschmittelschublade verwenden, wenn Sie den entsprechenden Einsatz eingesetzt haben. 2. Die Skala auf dem roten Einsatz dient als Dosierhilfe für das Flüssigwaschmittel.

Achtung! • Flüssigwaschmittel können in der vom Hersteller vorgesehenen Menge nur für die Hauptwäsche, also nur für Programme ohne Vorwäsche, verwendet werden.

4.8 ENTKALKUNGSMITTEL Die Entkalkungsmittel können nach den Angaben der Hersteller in den Kammern für die Hauptwäsche und die Vorwäsche hinzugefügt werden. Füllen Sie zuerst das Waschmittel und dann das Entkalkungsmittel in die Kammern.

4.9 PROGRAMME UND FUNKTIONEN Wählen Sie das für die Gewebeart geeignete Programm anhand der „Programmtabelle“ aus, die dieser Gebrauchsanleitung beiliegt.DE

4.10 EINSCHALTEN DER MASCHINE UND WÄHLEN DES WASCHPROGRAMMS Zum Einschalten und Auswählen des Programms verfahren Sie bitte folgendermaßen:

1. Drehen Sie den Programmwahlschalter in eine der beiden Richtungen. So schalten Sie den Vollwaschtrockner ein. 2. Wählen Sie dann das Waschprogramm. Auf dem Display werden abwechselnd die bis zum Programmende verbleibende Zeit und das empfohlene Gesamtgewicht für das gewählte Programm angezeigt. Dazu leuchten die zur jeweiligen Anzeige gehörigen Symbole auf dem Display auf. 3. Die Standardeinstellungen für die Schleuderdrehzahl werden angezeigt. Sie können die anfänglichen Einstellungen mit der Taste unter der Abfolge der Schleuderdrehzahlen ändern. 4. Die Schleudereinstellung bedeutet, dass das Programm ohne Schleudern ausgeführt und mit vollem Laugenbehälter gestoppt wird. Wählt man diese Einstellung , führt die Maschine nicht das Endschleudern aus und am Ende des Waschprogramms befindet sich noch Wasser im Laugenbehälter.

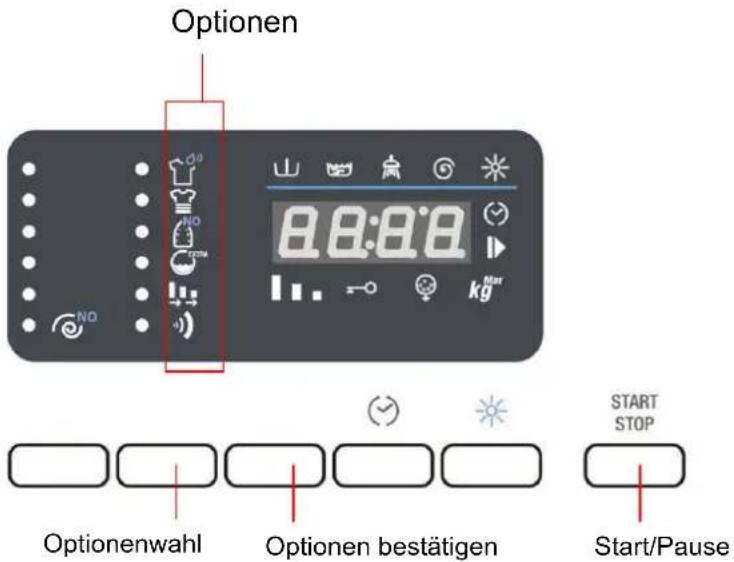

4.11 WAHL UND BESTÄTIGUNG DER OPTIONEN

1. Mit der Taste Optionenwahl können Sie nacheinander die folgenden Optionen wählen (von oben nach unten): Vorwäsche: Dies ist eine zusätzliche Phase vor der Hauptwäsche von rund 20 Minuten Dauer bei einer Temperatur von 35°C. Geeignet für besonders stark verschmutzte Wäsche. Intensiv: Die maximale Temperatur beträgt 60°C und die Waschphase dauert länger, um den Wirkungsgrad der im Waschmittel enthaltenen Enzyme zu erhöhen. Geeignet für empfindliche, aber verschmutzte Wäsche. Bügelleicht: Diese Option vermindert die Knitterbildung, so dass die Wäsche leichter zu bügeln ist. Water plus: Zum Erhöhen der Wassermenge beim Waschen und Spülen. Als Alternative Sonderspülgang: Mit dieser Option führt das gewählte Waschprogramm einen zusätzlichen Spülgang aus. Flexi Time: Zum Verkürzen der Programmdauer. Das Symbol leuchtet vollständig, wenn die normale Dauer des gewählten Programms eingestellt ist. Wählt man diese Option, kann man durch wiederholtes Drücken der Taste Set eine mittlere Dauer, eine Mindestdauer und schließlich wieder die normale Dauer einstellen. Als Alternative Kurzprogramm: Zum Verkürzen der Programmdauer. Für kleine Mengen gering

verschmutzter Wäsche.

Summer: Zum Aktivieren bzw. Deaktivieren des Signaltons am Programmende. Als Standardeinstellung ist die Option aktiviert. 2. Zum Bestätigen der gewählten Option müssen Sie lediglich die Taste „Optionen bestätigen“ drücken. Die LED der Option bleibt dann ständig eingeschaltet. 3. Zum Abwählen einer Option müssen Sie lediglich die Option mit der Taste Optionenwahl erneut anwählen und dann die Taste „Optionen bestätigen“ drücken. Um alle zuvor bestätigten Optionen auf einmal abzuwählen, müssen Sie die Taste „Optionen bestätigen“ 4 Sekunden lang gedrückt halten. 4. Die Einstellung der Option Summer wird auch bei den anschließenden Programmen beibehalten. Nur beim Programm Nachtbetrieb (Night Wash) wird sie automatisch deaktiviert.

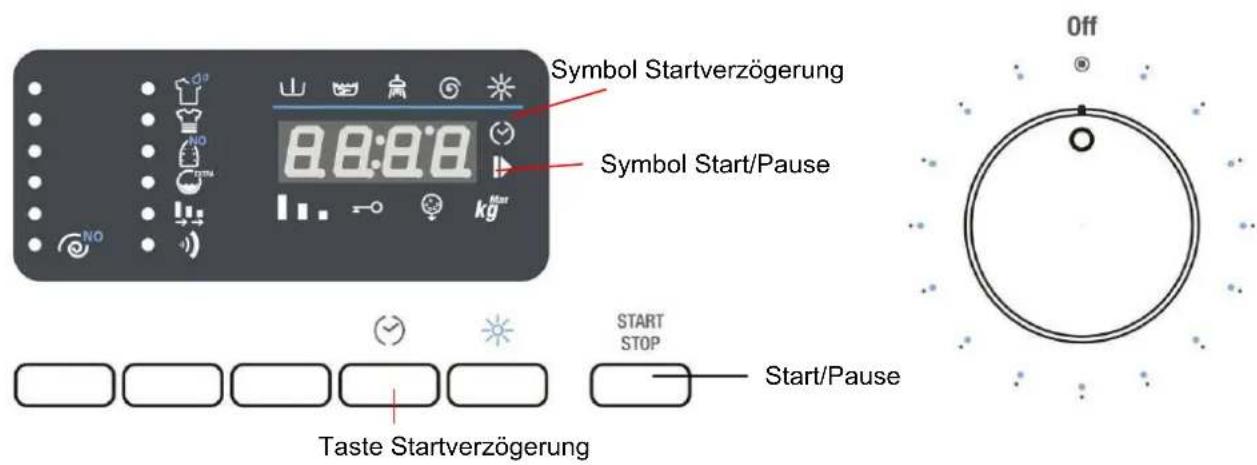

1. Durch wiederholtes Drücken der Taste Startverzögerung können Sie festlegen, wann das Waschprogramm enden soll. Die Restzeit bis zum Ende des Programms berücksichtigt die normale Dauer des Wasch-/Trockenprogramms, die vorgenommenen Einstellungen (Temperatur, Schleuderdrehzahl und Optionen), welche die normale Dauer des Programms verkürzen oder verlängern können, und die Wartezeit vor dem Start, die Sie eingestellt haben. 2. Nachdem die Startverzögerung eingestellt wurde, bleibt das Symbol auf dem Display ständig eingeschaltet. 3. Zum Deaktivieren der Funktion Startverzögerung müssen Sie wiederholt die Taste drücken, bis auf dem Display 0 angezeigt wird. 4. Bis zum Start des Programms blinkt das Symbol Start/Pause. Nach dem Start des Programms leuchtet das Symbol ständig.

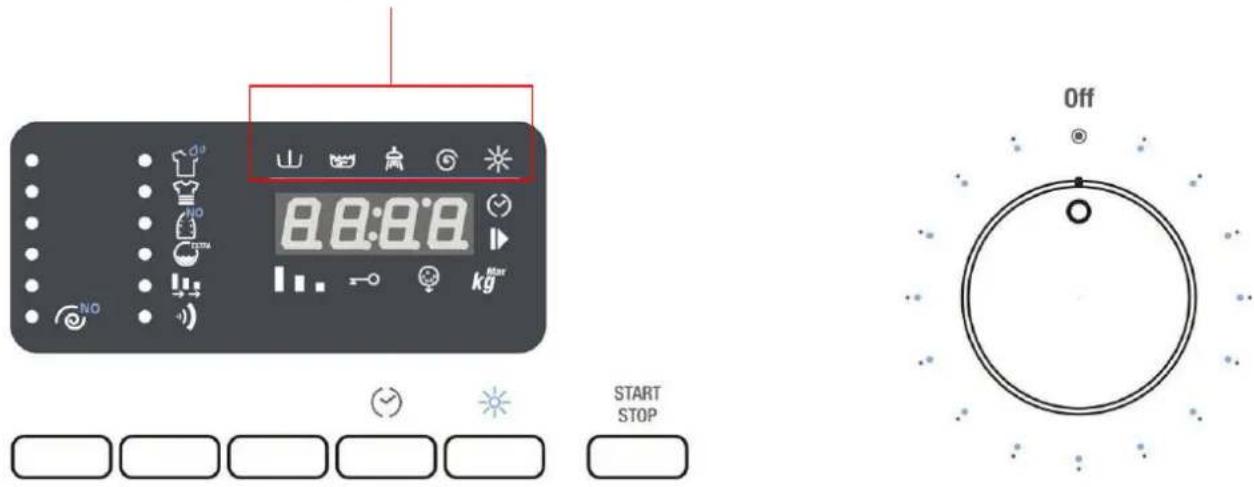

4.13 STARTEN DES WASCHPROGRAMMS

1. Nachdem Sie die gewünschten Einstellungen vorgenommen haben, drücken Sie die Taste Start/Pause, um das Waschprogramm zu starten. 2. Nach dem Start wird auf dem Display die Zeit bis zum Programmende angezeigt und das Symbol Start/Pause auf dem Display leuchtet ständig. 3. Während der Ausführung des Wasch-/Trockenprogramms leuchten die Symbole auf, welche die verschiedenen Phasen anzeigen:

Taste Startverzögerung

Symbol Startverzögerung

Symbole der Phasen eines Programms: Vorwäsche, Hauptwäsche, Spülen,

Endschleudern und Trocknen.DE

4.14 UNTERBRECHEN ODER ÄNDERN DES WASCHPROGRAMMS Das Waschprogramm kann während seiner Ausführung jederzeit unterbrochen werden: 1. Halten Sie die Taste „Start/Pause“ ungefähr 3 Sekunden gedrückt: Auf dem Display werden abwechselnd das Kürzel PAUS (für 1 Sekunde) und die Restzeit (für 1 Sekunde) angezeigt. Die Kontrolllampe Start/Pause beginnt zu blinken. Sie können das Programm auch unterbrechen, indem Sie den Programm-/Temperaturwahlschalter während der Ausführung des Programms drehen. 2. Wenn Sie das Waschprogramm ändern wollen, müssen Sie lediglich das neue Programm mit dem Programmwahlschalter einstellen, ohne die Maschine eigens auf Pause zu schalten. Das neue Waschprogramm wird ab dem Start komplett ausgeführt. Wenn beim vorherigen Programm schon Wasser in den Laugenbehälter gefüllt wurde, beginnt das neue Programm ohne die Wasserzulaufphase. 3. Um das Programm fortzusetzen, müssen Sie erneut die Taste Start/Pause drücken.

4.15 PROGRAMMENDE Die Wasch-/Trockenprogramme werden automatisch beendet. Auf dem Display erscheint dann die Anzeige END und die Kontrolllampe „Restzeit“ leuchtet nicht mehr.

1. Schalten Sie das Gerät aus, indem Sie den Programmwahlschalter auf OFF drehen. 2. Nehmen Sie die Wäsche aus der Trommel. 3. Lassen Sie die Einfülltür etwas geöffnet, damit der Innenraum des Vollwaschtrockners trocknen kann. 4. Drehen Sie den Wasserhahn zu.

Wenn Sie bei den anfänglichen Einstellungen das Endschleudern deaktiviert haben (Symbol , Schleuderdrehzahl 0), erscheint am Ende des Waschprogramms auf dem Display die Anzeige STOP abwechselnd mit der Anzeige ---- (Schleuderdrehzahl 0) und die Kontrolllampe der Schleuder leuchtet. Zum Abpumpen des Wassers und Schleudern müssen Sie zweimal die Taste „Schleudern“ drücken. Die Maschine setzt dann das Programm mit dem Abpumpen und dem Schleudern fort. Zum Wählen der Schleuderdrehzahl drücken Sie die Taste, bis die gewünschte Schleuderdrehzahl angezeigt wird. Wenn Sie das im Laugenbehälter befindliche Wasser abpumpen wollen, ohne die Wäsche zu Schleudern, drücken Sie die Taste „Schleudern“, bis Schleuderdrehzahl 00 erscheint, was bedeutet, dass das Abpumpen ohne Schleudern ausgeführt wird.

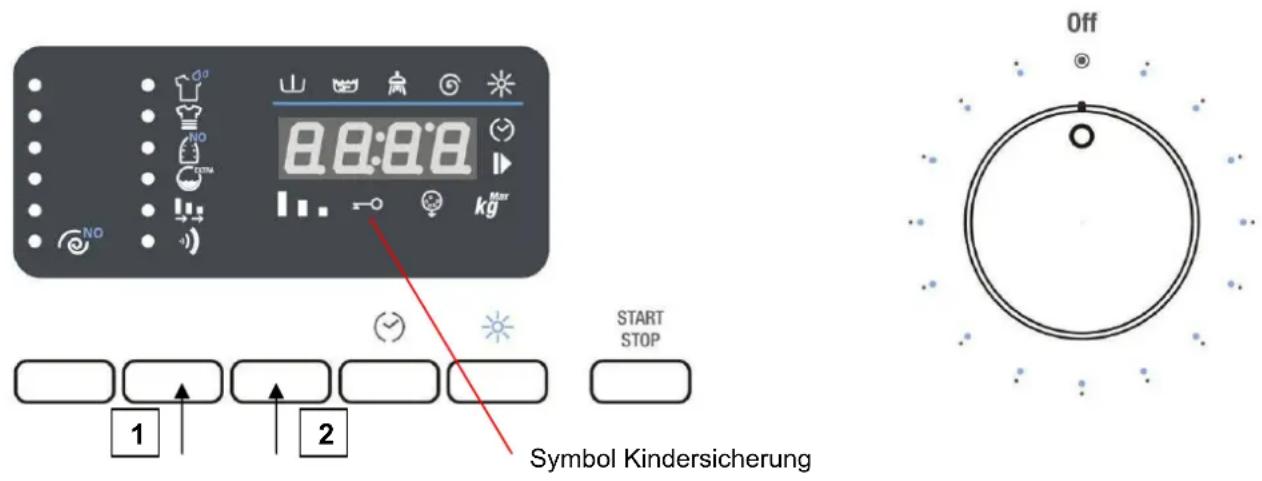

4.16 KINDERSICHERUNG

1. Diese Funktion verhindert, dass die Optionen, die Temperaturen, die Schleuderdrehzahl und das Wasch-/Trockenprogramm während der Programmausführung verändert werden können.

2. Zum Aktivieren der Funktion Kindersicherung müssen Sie die Taste für die Optionenwahl gedrückt halten (1) und innerhalb von 3 Sekunden auch die Taste „Optionen bestätigen“ drücken (2). 3. Das Aufleuchten des Symbols Kindersicherung zeigt an, dass die Funktion aktiviert wurde. 4. Zum Deaktivieren der Funktion verfahren Sie in derselben Weise.

Symbol Kindersicherung

4.17 NOTENTRIEGELUNG Sollte der Strom ausgefallen sein, können Sie die Einfülltür

mechanisch entriegeln. Hierzu dient die Notentriegelung auf

der Unterseite des Geräts:

• Drehen Sie den Schalter auf OFF und ziehen

Sie den Netzstecker aus der Steckdose.

• Lassen Sie das Waschwasser ab (siehe

• Ziehen Sie die Notentriegelung nach unten

und öffnen Sie die Einfülltür.

Achtung! Verbrühungsgefahr: Vergewissern Sie sich vor

dem Öffnen der Einfülltür, dass sich in der Maschine kein

Wasser bzw. keine heiße Waschlauge befindet, das bzw. die

beim Öffnen der Einfülltür Schäden verursachen kann.

Achtung: Öffnen Sie keinesfalls die Einfülltür mit der

Notentriegelung, während sich die Trommel noch dreht.

5. GEBRAUCH DES GERÄTS ZUM TROCKNEN

5.1 ALLGEMEINE INFORMATIONEN Es ist unabdingbar, dass während der Ausführung des Trockenprogramms der Wasserhahn geöffnet und

der Ablaufschlauch richtig angeordnet ist.

Mit dieser Maschine kann man ein reines Waschprogramm, ein reines Trockenprogramm und ein Wasch- und

Trockenprogramm ausführen.

Beim letztgenannten Programm erfolgt der Übergang vom Waschen zum Trocknen automatisch, ohne dass Sie

(am Ende des Waschprogramms) erneut eingreifen müssen.

• Trocknen Sie nur Wäsche oder Kleidungsstücke, die mit einer Wasserlösung gewaschen wurden und

zum Trocken in der Maschine geeignet sind.

• Nicht getrocknet werden dürfen: Gewebe, die trockengereinigt oder mit chemischen Lösemitteln von

Flecken befreit wurden; sehr empfindliche Stoffe wie Seide und synthetische Vorhänge; Stoffe, die leicht

fasern wie zum Beispiel lose Wolle, Watte oder besonders ausgefranste Teppiche; Textilien, die

Schaumgummi oder vergleichbare Elastomere enthalten.

• Zum Trocknen darf eine Wäschemenge von maximal 4 kg in den Vollwaschtrockner geladen

werden. Der Vollwaschtrockner ist so konzipiert, dass er das beste Ergebnis bei einer Wäschemenge

von maximal 4 kg Trockengewicht erzielt.

• Bei den Intensiv-Waschprogrammen erfolgt das Trocknen automatisch mit einer Temperatur von 90°C

(normales Trocknen).

• Bei den Schonwaschprogrammen erfolgt das Trocknen automatisch mit einer Temperatur von 60°C

(schonendes Trocknen). Bei einem automatischen Wasch- und Trockenprogramm ist daher das

Trockenprogramm an die Wahl des Waschprogramms gebunden.

• Wenn nur ein Trockenprogramm ausgeführt werden soll, muss die Wäsche vorher gewaschen und

geschleudert worden sein.

• Nach dem Trocknen von besonders weicher Wäsche (z.B. neuer Frottéwäsche) empfiehlt sich die

Ausführung des Programms „Spülen“, um sicherzustellen, dass eventuelle Flusen aus der Maschine

gespült werden und sich nicht beim nächsten Waschgang auf der Wäsche ablagern.

Wichtig – Keine empfindlichen Gewebe trocknen, die einer Temperatur von 60°C nicht standhalten, und

allgemein keine Gewebe, die der gewählten Temperatur nicht standhalten.

5.1.1 ZUSÄTZLICHES TROCKNEN Sollte die Wäsche bei Programmende noch zu feucht sein, kann eine kurze Nachtrockenzeit eingestellt werden.

Achtung! Um Knitterbildung und das Einlaufen der Wäsche zu vermeiden, sollte die Trockenzeit nicht zu lang

5.2 WASCH- UND TROCKENPROGRAMM Der automatische Ablauf des Wasch- und Trockenprogramms ist bei den intensiven Programmen (Baumwolle, Buntwäsche) und bei Synthetik/empfindlicher Wäsche möglich. Bei den Wollwaschprogrammen kann das automatische Trocknen nach dem Waschen nicht gewählt werden. Beim automatischen Waschen und Trocknen darf die Wäscheladung maximale 4 kg Baumwolle oder 2 kg Synthetik betragen. Wenn die zu waschende und trocknende Wäschemenge die oben genannte Menge überschreitet, sollte man daher kein automatisches Wasch- und Trockenprogramm ausführen, sondern nach dem Waschen die Wäsche halbieren und zwei Trockenvorgänge ausführen. Zum Einstellen eines Wasch- und Trockenprogramms verfahren Sie folgendermaßen: 1. Wählen Sie das Waschprogramm und ändern Sie die Standardeinstellungen nach Bedarf.

2. Drücken Sie die Taste „Trocknen“, um die gewünschte Trocknungszeit einzustellen. Auf dem Display wird anfangs die einstellbare Höchstdauer (2h:40’) angezeigt, die bis auf 0h:00’ herabgesetzt werden kann.

Das zuvor eingestellte Waschprogramm bestimmt, ob das Trocknen mit einer Temperatur von 90°C (normal) oder 60°C (schonend) ausgeführt wird. Nachdem die Trocknungszeit gewählt wurde, blinkt das Symbol auf dem Display. Bei Beginn der Trocknungsphase leuchtet das Symbol ständig.

5.3 REINES TROCKENPROGRAMM

1. Schalten Sie die Maschine aus, indem Sie den Schalter für die Wahl der Wasch-/Trockenprogramme auf OFF drehen. 2. Drehen Sie den Schalter auf das gewünschte Trockenprogramm: Intensives Trocknen: für das normale Trocknen (90°C); oder schonendes Trocknen: für das schonende Trocknen (60°C). Für die Entsprechung zwischen den Symbolen und den jeweiligen Trockenprogrammen siehe die mit der Maschine gelieferte Programmtabelle. 3. Drücken Sie wiederholt die Taste „Trocknen“, um die gewünschte Trocknungszeit einzustellen (siehe den vorherigen Abschnitt). 4. Drücken Sie die Taste „Start/Pause“, um das Trockenprogramm zu starten. Auf dem Display wird die Restzeit angezeigt und die LED des Symbols „Trocknen“ leuchtet auf.

Hinweise • Da vorher kein Waschprogramm gewählt wurde, können Sie das Trockenprogramm (normal oder schonend) nach Belieben wählen. Beachten Sie dabei, dass das normale Trocknen für Baumwoll- und Buntwäsche empfohlen wird, und das schonende Trocknen für synthetische und empfindliche Wäsche. • Damit die Wäsche richtig getrocknet wird, darf die Wäschemenge 4 kg Baumwollwäsche bzw. 2 kg Synthetik nicht überschreiten. • 5.4 UNTERBRECHEN ODER ÄNDERN DES TROCKENPROGRAMMS

1. Das Trockenprogramm kann in derselben Weise wie das Waschprogramm unterbrochen werden. 2. Wenn Sie das Programm vorzeitig beenden und die Wäsche herausnehmen wollen, empfiehlt es sich, die Wäsche abzukühlen. Stellen Sie mit der Wahltaste eine Trocknungszeit von 20 Minuten ein. Starten Sie dann die Maschine wieder wie beschrieben. Am Ende können Sie die Wäsche herausnehmen. Symbol Trocknen

5.5 PROGRAMM CLEAN Damit das Gerät auf Dauer in einem einwandfreien Betriebszustand bleibt, verfügt es über das Programm CLEAN, das dazu dient, regelmäßig den Trocknungskreislauf zu reinigen und eventuelle Flusenablagerungen zu beseitigen.

1. Nach einer bestimmten Anzahl von Trocknungsvorgängen leuchtet auf dem Display das Symbol CLEAN auf, welches darauf hinweist, dass das entsprechende Programm ausgeführt werden muss. Die LED bleibt eingeschaltet, bis das Programm CLEAN ausgeführt wurde. Am Ende des Programms erlischt die LED. 2. Zum Ausführen des Programms CLEAN verfahren Sie wie folgt: a. Vergewissern Sie sich, dass die Trommel vollkommen leer ist, und schließen Sie die Einfülltür. b. Drehen Sie den Schalter auf das Programm CLEAN (siehe die Programmtabelle für die genaue Schaltstellung). c. Drücken Sie die Taste Start/Pause.

Das Programm CLEAN kann auch dann ausgeführt werden, wenn die LED auf dem Display nicht leuchtet.

6. REINIGUNG UND PFLEGE Wichtig – Bevor Sie irgendeine Arbeit für die Reinigung oder Pflege des Geräts ausführen, müssen Sie den Netzstecker aus der Steckdose ziehen.

• Durch die regelmäßige Reinigung des Geräts bewahren Sie auf Dauer sein ursprüngliches Aussehen.

• Reinigen Sie das Gehäuse nur mit Seifenwasser und trocknen Sie es dann mit einem weichen Tuch ab. • Die Kunststoffteile dürfen nur mit einem feuchten Tuch gereinigt werden. • Verwenden Sie zur Reinigung keine scharfen Werkzeuge, keine Lösemittel und keine scheuernden Produkte, da hierdurch die Oberflächen beschädigt werden könnten. • Aus Sicherheitsgründen dürfen Sie den Vollwaschtrockner keinesfalls mit einem Wasserstrahl reinigen.

6.2 REINIGUNG DER TROMMEL

• Entfernen Sie eventuelle Rostflecken an der Trommel mit einem geeigneten Edelstahlreiniger und in besonders hartnäckigen Fällen mit sehr feinem Sandpapier. • Verwenden Sie zum Entkalken des Vollwaschtrockners nur Marken-Entkalkungsmittel mit Korrosionsschutz für Waschmaschinen. • Beachten Sie unbedingt die Angaben des Herstellers zum Gebrauch und zur Dosierung. • Nach dem Entkalken und Beseitigen des Rosts in der Trommel einige Nachspülzyklen ausführen, um alle Säurereste zu beseitigen, welche die Maschine beschädigen könnten. Verwenden Sie keinesfalls Reiniger, die Lösemittel enthalten, da sonst die Gefahr besteht, dass sich Dämpfe bilden, die sich entzünden und explodieren können. Symbol Programm CLEANDE

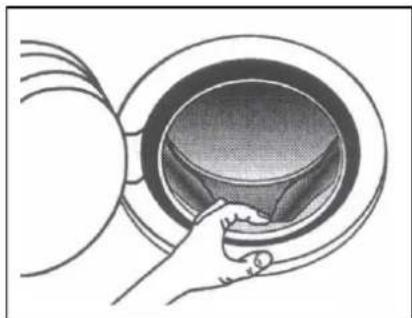

6.3 REINIGUNG DER TÜRDICHTUNG Vergewissern Sie sich regelmäßig, dass sich keine Spangen, Knöpfe, Nägel, Nadeln und dergleichen in den

Falten der Dichtung der Einfülltür befinden.

6.4 REINIGUNG DER LAUGENPUMPE Die Laugenpumpe muss nur gereinigt werden, wenn sie durch Knöpfe, Spangen oder dergleichen blockiert wurde

und das Wasser nicht mehr abpumpt.

Verfahren Sie in diesem Fall in der nachstehend beschriebenen Weise.

1. Ziehen Sie den Netzstecker aus der Steckdose, um die Maschine vom Stromnetz zu trennen.

2. Je nach Modell müssen Sie dann wie folgt verfahren:

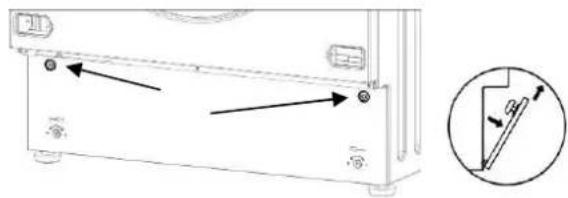

Einbaugerät/voll integrierbar –

Schraubendreher als Hebel verwenden, um die in

dung gezeigten Stopfen zu lösen. Dann die

blende nach unten klappen und auf die

Laugenpumpe zugreifen.

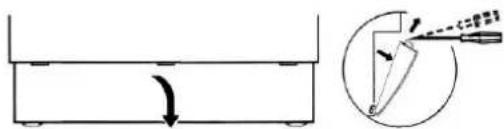

Freistehendes Gerät –

her in die Schlitze auf der Vorderseite

der Sockelblende einführen und eine Hebe

üben, um den oberen Teil der Sockelblende

vom Gehäuse zu lösen.

Die Sockelblende etwas nach vorn neigen und nach

oben ziehen, um sie vollständig zu entfernen.

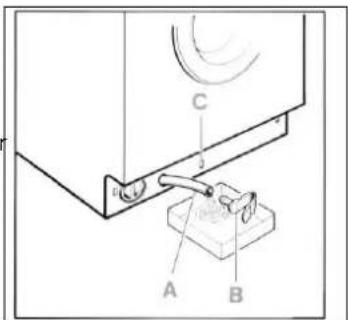

3. Ziehen Sie den Ablassschlauch „A“ heraus.

Achtung: Wenn der Schlauch warm ist, bedeutet das, dass das Wasser auch

sehr heiß sein kann. Stellen Sie einen Behälter auf den Boden und entfernen

Sie den Stopfen „B“, um das Wasser abzulassen.

Je nach der im Gerät enthaltenen Wassermenge müssen Sie den Behälter

ggf. mehrmals entleeren.

Wenn kein Wasser mehr austritt, den Schlauch wieder fest mit dem Stopfen

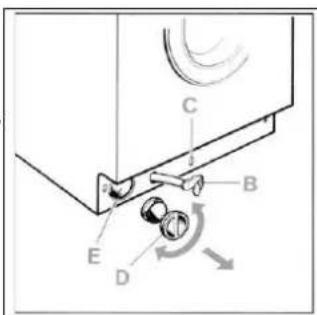

4. Den Deckel der Pumpe „D“ abschrauben (nach links drehen).

Das Pumpengehäuse säubern und Fremdkörper aus ihm entfernen.

Kontrollieren Sie auch den Innenraum „E“ und vergewissern Sie sich, dass das

Laufrad frei drehen kann. Sollten sich Fremdkörper in ihm verklemmt haben,

müssen sie entfernt werden.DE

5. Schrauben Sie den Deckel der Pumpe wieder an.

Befestigen Sie den Ablassschlauch, indem Sie den Schnappverschluss in seine Aufnahme „C“ einrasten.

Bringen Sie die Sockelblende wieder an. Hierzu müssen Sie je nach Modell wie folgt verfahren:

Einbaugerät/voll integrierbar – Die Sockelblende zuerst auf der Unterseite einsetzen, gegen das Gehäuse

drücken und mit den Stopfen befestigen.

Freistehendes Gerät – Die Sockelblende zuerst auf der Unterseite einsetzen und dann gegen das Gehäuse

drücken, bis sie einrastet.

6.5 REINIGUNG DER WASCHMITTELSCHUBLADE Die Waschmittelschublade sollte sauber von Verkrustungen bleiben.

Um die Reinigung zu erleichtern, kann die Waschmittelschublade vollständig

aus ihrem Sitz genommen werden. Ziehen Sie hierzu die Schublade bis zum

Anschlag heraus und drücken Sie dann auf die mit „PUSH“ gekennzeichnete

Zone, um sie aus ihrem Sitz zu nehmen.

Entfernen Sie den Siphon „A“ und reinigen Sie ihn mit warmem Wasser.

Setzen Sie den Siphon wieder bis zum Anschlag in seinen Sitz ein und

säubern Sie die Waschmittelschublade von Waschmittelrückständen, bevor

Sie sie wieder einsetzen.

6.6 REINIGUNG DER WASSERZULAUFFILTER Die Maschine verfügt über einen Filter, der die Wasserzulaufventile schützt.

Der Filter befindet sich im Anschlussstück des Zulaufschlauchs, das an den Hahn

Wenn kein oder nicht genug Wasser in den Vollwaschtrockner einläuft, muss der Filter

Verfahren Sie zum Reinigen wie folgt:

• Ziehen Sie den Netzstecker aus der Steckdose, um die Maschine vom

Stromnetz zu trennen.

• Drehen Sie den Wasserhahn zu.

• Schrauben Sie das Anschlussstück des Zulaufschlauchs vom Hahn.

• Nehmen Sie den Filter aus dem Anschlussstück des Zulaufschlauchs.

• Reinigen Sie den Filter mit Wasser und mit Hilfe einer Bürste.

• Achten Sie beim erneuten Anschrauben des Anschlussstücks des Zulaufschlauchs darauf, dass der

Filter richtig sitzt.DE

7. HINWEISE ZU BETRIEBSSTÖRUNGEN Dieses Gerät entspricht den geltenden Sicherheitsvorschriften für elektrische Geräte. Technische Kontrollen und

Reparaturen dürfen aus Sicherheitsgründen ausschließlich vom Fachmann ausgeführt werden, um eine

Gefährdung des Benutzers zu vermeiden.

Wenn das Gerät nicht richtig funktioniert, sollten Sie, bevor Sie den technischen Kundendienst rufen, zur

Vermeidung von unnötigen Kosten selbst kontrollieren, ob alle in dieser Störungstabelle aufgeführten Vorgänge

1 Die Maschine startet nicht

Sicherstellen, dass:

- der Netzstecker richtig in der Steckdose steckt;

- die Einfülltür richtig geschlossen ist;

- die Taste „Start/Pause“ gedrückt wurde.

2 Es läuft kein Wasser zu

Sicherstellen, dass:

- der Netzstecker richtig in der Steckdose steckt;

- die Einfülltür richtig geschlossen ist;

- der Wasserhahn geöffnet ist;

- die Filter des Wasserzulaufschlauchs nicht verstopft sind;

- der Wasserzulaufschlauch nicht eingeklemmt oder geknickt ist.

3 In der Trommel ist kein

Dies ist keine Betriebsstörung.

Der Wasserstand ist tiefer als das Schauglas der Einfülltür, weil moderne

Maschinen mit wenig Wasser die gleichen Wasch- und Spülergebnisse

4 Das Wasser wird nicht

Sicherstellen, dass:

- der Ablaufschlauch nicht geknickt ist;

die Laugenpumpe nicht verstopft ist.

5 Das Wasser wird nach dem

letzten Spülgang der

empfindliche Wäsche und

Wolle nicht abgepumpt

Dies ist keine Betriebsstörung. Die Unterbrechung ist vom

Waschprogramm vorgesehen, um Knitterbildung zu vermeiden.

Zum Abpumpen des Wassers nach den Anweisungen im Abschnitt

(Programmende) verfahren.

6 Die Maschine füllt und leert

Kontrollieren, ob das Ende des Ablaufschlauchs eine zu geringe Höhe

7 Starke Vibrationen beim

Sicherstellen, dass:

- die Maschine perfekt waagrecht steht;

- der Waschtrockner nicht zu nahe an Wänden oder Möbeln steht;

- die Transportsicherung der internen federnd aufgehängten

Baugruppe entfernt wurde.

8 Es bildet sich zu viel

Schaum im Laugenbehälter

Waschmittelschublade aus

Sicherstellen, dass:

- das verwendete Waschmittel für Vollwaschautomaten geeignet und

kein Handwaschmittel ist;

- die in der Gebrauchsanleitung angegebene Waschmittelmenge und

nicht mehr verwendet wurde.

9 Wasser auf dem Fußboden

Sicherstellen, dass:

- sich die Anschlüsse des Wasserzulaufschlauchs nicht gelockert

- das Ende des Ablaufschlauchs nicht verrutscht ist.

10 Der Weichspüler wird nicht

vollständig eingespült oder

es bleibt zu viel Wasser in

Sicherstellen, dass die Siphons in der Waschmittelschublade richtig sitzen

und dass sie nicht verstopft sind.DE

11 Die Maschine schleudert

Die Unwuchtkontrolle hat angesprochen, weil die Wäsche nicht

gleichmäßig in der Trommel verteilt ist. Wenn die Wäsche also am

Programmende noch nass ist, empfiehlt es sich, sie von Hand

gleichmäßig in der Trommel zu verteilen und nur das Schleuderprogramm

12 Ablassen des Wassers aus

Falls der Strom ausgefallen ist oder der Vollwaschtrockner nicht

funktioniert, kann man eine Notentleerung des im Laugenbehälter

enthaltenen Wassers vornehmen.

13 Die Wäsche wurde nicht

richtig geschleudert

Die großen Wäschestücke haben sich zusammengerollt und sind nicht

gleichmäßig in der Trommel verteilt. Es müssen stets große und kleine

Wäschestücke zusammen gewaschen werden.

14 Waschmittelreste auf der

Viele phosphatfreie Waschmittel enthalten Substanzen, die sich nur

schwer in Wasser lösen.

Das Programm „Spülen“ wählen oder die Wäsche ausbürsten.

15 Die Wäsche wird nicht

Sicherstellen, dass:

- der Wasserhahn geöffnet ist;

- die Wäschemenge nicht zu groß ist;

- die Trocknungszeit angemessen ist;

- die geeignete Trocknungszeit gewählt wurde.

Wenn die Maschine weiterhin nicht trocknet, den Kundendienst

verständigen, um das Lüfterrad und die Trocknungskanäle von

Flusenablagerungen reinigen zu lassen.

16 Das Waschergebnis ist

- Wahrscheinlich wurde zu wenig oder ein falsches Waschmittel

- Hartnäckige Flecken wurden nicht vorbehandelt.

- Es wurde eine falsche Temperatur eingestellt.

- Zuviel Wäsche in der Trommel.

FEHLERANZEIGE Bei Störungen meldet die Maschine die Störung mit einem auf dem Display erscheinenden Fehlercode.

Fehlercode Beschreibung des Problems

Einfülltür nicht richtig geschlossen. Versuchen, die Einfülltür richtig zu schließen.

Das Wasserschutzsystem hat angesprochen. Das Gerät vom Stromnetz trennen, den

Wasserhahn schließen und den Kundendienst verständigen.

Das Waschwasser läuft nicht ein. Siehe Punkt 2 der Störungsliste.

Das Wasser wird nicht abgepumpt. Siehe Punkt 4 der Störungsliste.

Bei allen anderen Fehlercodes bitten wir Sie, das Gerät vom Stromnetz zu trennen, den Wasserhahn zu schließen

und dann den Kundendienst zu verständigen.1

Weichspüler Vorwäsche Intensiv Bügelleicht Sonderspül

Beschreibung des Waschprogramms

Hauptwäsche 30°C, Spülen und Endschleudern mit der

eingestellten Drehzahl

Hauptwäsche 40°C, Spülen und Endschleudern mit der

eingestellten Drehzahl

farbechte Buntwäsche

Hauptwäsche 60°C, Spülen und Endschleudern mit der

eingestellten Drehzahl (Normprogramm, bei dem nur die

Option "Intensiv" aktiviert ist.

farbechte Buntwäsche

Hauptwäsche 90℃, Spülen und Endschleudern mit der

eingestellten Drehzahl

Hauptwäsche 30°C, Spülen und Endschleudern mit der

eingestellten Drehzahl

Kaltwäsche, Spülen und Endschleudern mit der eingestellten

Hauptwäsche 30°C, Spülen und Endschleudern mit der

eingestellten Drehzahl

Nur Abpumpen oder Abpumpen und Endschleudern mit der

eingestellten Drehzahl

aufgefrischt werden soll

Hauptwäsche 30℃, Spülen und Endschleudern mit der

eingestellten Drehzahl

Hauptwäsche 40℃, Spülen und Endschleudern mit der

eingestellten Drehzahl

Hauptwäsche 60℃, Spülen und Endschleudern mit der

eingestellten Drehzahl

Hauptwäsche 30°C, Spülen und Endschleudern mit der

eingestellten Drehzahl

Schonendes Trocknen für synthetische und empfindliche

Normales Trocknen für Baumwollwäsche

- - - - - - - - - - - - -

Programm zum Reinigen des Trocknungskreislaufs

Option verfügbar : Diese Optionen können nicht gleichzeitig gewählt werden.

Kammern der Waschmittelschublade
