BEDIENUNGSANLEITUNG ZGG62414BA ZANUSSI

DE Benutzerinformation 34

Technische gegevens).

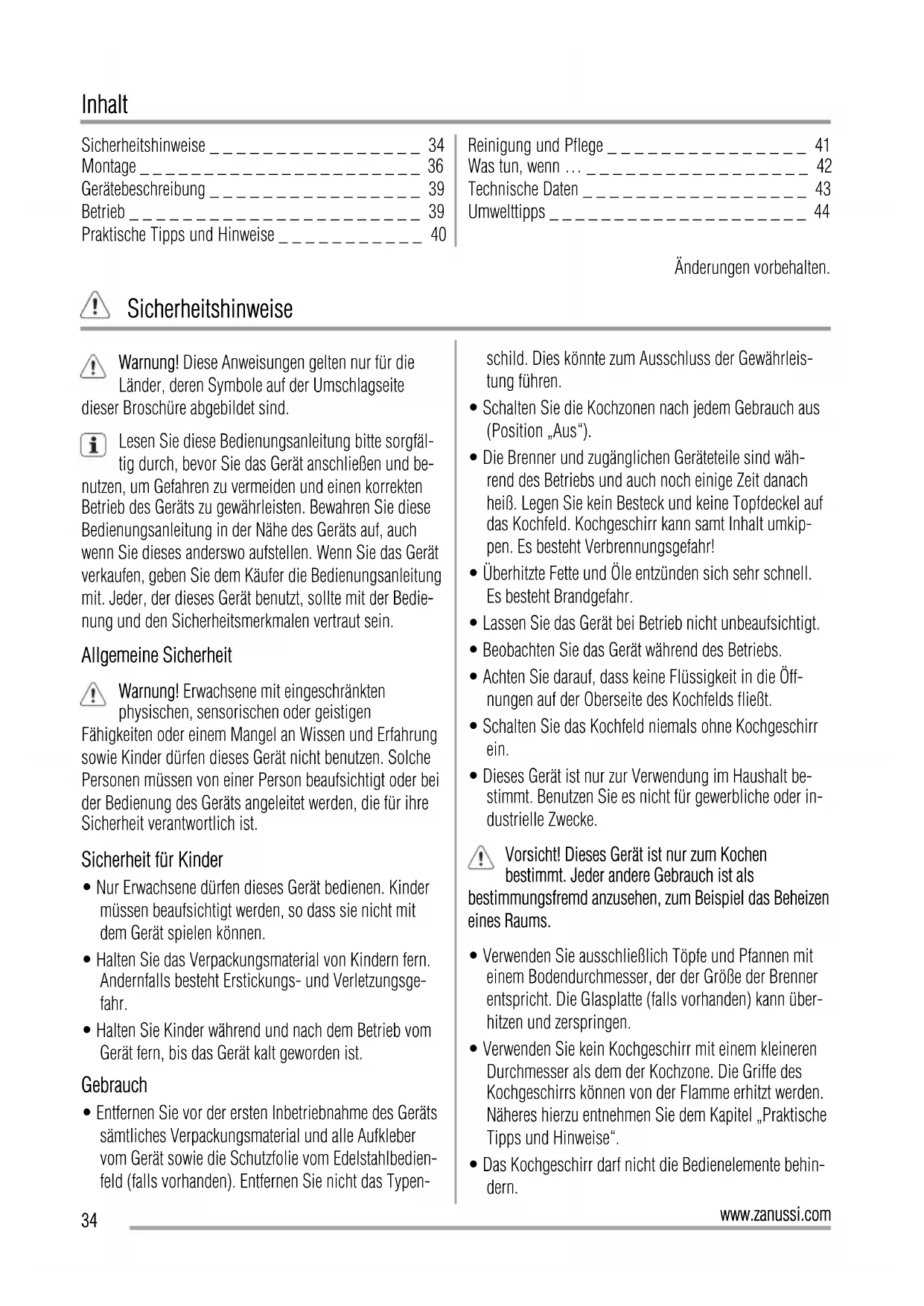

Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 34

Montage _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 36

Gerätebeschreibung _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Betrieb _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 39

Praktische Tipps und Hinweise _ _ _ _ _ _ _ _ _ _ _ 40

Reinigung und Pflege _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 41

Was tun, wenn … _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 42

Technische Daten _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 43

Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 44

Änderungen vorbehalten.

Warnung! Diese Anweisungen gelten nur für die

Länder, deren Symbole auf der Umschlagseite

dieser Broschüre abgebildet sind.

Lesen Sie diese Bedienungsanleitung bitte sorgfäl-

tig durch, bevor Sie das Gerät anschließen und be-

nutzen, um Gefahren zu vermeiden und einen korrekten

Betrieb des Geräts zu gewährleisten. Bewahren Sie diese

Bedienungsanleitung in der Nähe des Geräts auf, auch

wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät

verkaufen, geben Sie dem Käufer die Bedienungsanleitung

mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedie-

nung und den Sicherheitsmerkmalen vertraut sein.

Allgemeine Sicherheit

Warnung! Erwachsene mit eingeschränkten

physischen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Wissen und Erfahrung

sowie Kinder dürfen dieses Gerät nicht benutzen. Solche

Personen müssen von einer Person beaufsichtigt oder bei

der Bedienung des Geräts angeleitet werden, die für ihre

Sicherheit verantwortlich ist.

Sicherheit für Kinder

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder

müssen beaufsichtigt werden, so dass sie nicht mit

dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern.

Andernfalls besteht Erstickungs- und Verletzungsge-

• Halten Sie Kinder während und nach dem Betrieb vom

Gerät fern, bis das Gerät kalt geworden ist.

• Entfernen Sie vor der ersten Inbetriebnahme des Geräts

sämtliches Verpackungsmaterial und alle Aufkleber

vom Gerät sowie die Schutzfolie vom Edelstahlbedien-

feld (falls vorhanden). Entfernen Sie nicht das Typen-

schild. Dies könnte zum Ausschluss der Gewährleis-

• Schalten Sie die Kochzonen nach jedem Gebrauch aus

• Die Brenner und zugänglichen Geräteteile sind wäh-

rend des Betriebs und auch noch einige Zeit danach

heiß. Legen Sie kein Besteck und keine Topfdeckel auf

das Kochfeld. Kochgeschirr kann samt Inhalt umkip-

pen. Es besteht Verbrennungsgefahr!

• Überhitzte Fette und Öle entzünden sich sehr schnell.

Es besteht Brandgefahr.

• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.

• Beobachten Sie das Gerät während des Betriebs.

• Achten Sie darauf, dass keine Flüssigkeit in die Öff-

nungen auf der Oberseite des Kochfelds fließt.

• Schalten Sie das Kochfeld niemals ohne Kochgeschirr

• Dieses Gerät ist nur zur Verwendung im Haushalt be-

stimmt. Benutzen Sie es nicht für gewerbliche oder in-

Vorsicht! Dieses Gerät ist nur zum Kochen

bestimmt. Jeder andere Gebrauch ist als

bestimmungsfremd anzusehen, zum Beispiel das Beheizen

• Verwenden Sie ausschließlich Töpfe und Pfannen mit

einem Bodendurchmesser, der der Größe der Brenner

entspricht. Die Glasplatte (falls vorhanden) kann über-

hitzen und zerspringen.

• Verwenden Sie kein Kochgeschirr mit einem kleineren

Durchmesser als dem der Kochzone. Die Griffe des

Kochgeschirrs können von der Flamme erhitzt werden.

Näheres hierzu entnehmen Sie dem Kapitel „Praktische

Tipps und Hinweise“.

• Das Kochgeschirr darf nicht die Bedienelemente behin-

www.zanussi.com• Um Sicherheitsrisiken zu vermeiden, stellen Sie sicher,

dass das Kochgeschirr nicht über die Ränder des

Kochfeldes herausragt, und dass es mittig auf den je-

weiligen Kochzonen ausgerichtet ist.

• Benutzern Sie kein instabiles Kochgeschirr oder Koch-

geschirr mit beschädigtem Boden, da dieses kippen

und einen Unfall verursachen kann.

• Stellen Sie keine entflammbaren Produkte oder Gegen-

stände, die mit entflammbaren Produkten benetzt sind,

und/oder schmelzbare Gegenstände (aus Kunststoff

oder Aluminium) in das Gerät, in die Nähe des Gerätes

oder auf das Gerät. Es besteht Explosions- und Brand-

• Verwenden Sie ausschließlich das mit dem Gerät gelie-

• Gehen Sie beim elektrischen Anschluss des Geräts

sorgsam vor. Achten Sie darauf, dass das Gerät oder

heißes Kochgeschirr nicht von Stromkabeln berührt

wird. Achten Sie darauf, dass elektrische Leitungen

nicht lose hängen oder sich verheddern.

• Lesen Sie unbedingt die folgenden Hinweise. Der Her-

steller übernimmt keinerlei Haftung für Verletzungen

von Personen oder Tieren oder für Schäden am Eigen-

tum, wenn diese auf die Nichteinhaltung der folgenden

Bedingungen zurückzuführen sind.

• Um das Risiko von Sachschäden oder Verletzungen zu

vermeiden, dürfen Installation, Strom- und Gasan-

schluss, Einstellung und Wartung des Geräts aus-

schließlich von Fachleuten unter Beachtung der Nor-

men und örtlich geltenden Bestimmungen durchgeführt

• Stellen Sie sicher, dass das Gerät beim Transport nicht

beschädigt wurde. Schließen Sie ein beschädigtes Ge-

rät nicht an. Wenden Sie sich bei Bedarf an den Liefer-

• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter

normgerechte, passende Einbauschränke und Arbeits-

platten betrieben werden.

• Installieren Sie das Kochfeld nicht über Haushaltsgerä-

ten, wenn die Montageanleitung dies nicht zulässt.

• Montieren Sie das Gerät nur in einer flachen Arbeits-

• Nehmen Sie weder technische noch anderweitige Än-

derungen am Gerät vor. Hierdurch besteht Verletzungs-

gefahr und das Gerät kann beschädigt werden.

• Die im Einsatzland des Geräts geltenden Gesetze, Ver-

ordnungen, Richtlinien und Normen sind einzuhalten

(Sicherheits- und Recyclingbestimmungen, Sicher-

heitsregeln der Elektrotechnik usw.).

• Die Mindestabstände zu anderen Geräten sind einzu-

• Der Berührungsschutz muss durch den Einbau gewähr-

leistet sein. Schubladen müssen zum Beispiel mit ei-

nem Schutzboden direkt unter dem Gerät installiert

• Die Ausschnittkanten an der Arbeitsplatte müssen mit

einem geeigneten Dichtungsmaterial vor Feuchtigkeit

• Das Kochfeld muss so eingebaut werden, dass es

spaltfrei mit der Arbeitsplatte abschließt. Dazu ist eine

geeignete Dichtung erforderlich.

• Schützen Sie die Geräteunterseite vor Dampf und

Feuchtigkeit, die z. B. durch einen Geschirrspüler oder

Backofen entstehen können.

• Installieren Sie das Gerät nicht direkt neben Türen oder

unter Fenstern. Andernfalls kann heißes Kochgeschirr

durch das Öffnen von Türen oder Fenstern vom Koch-

feld gestoßen werden.

• Prüfen Sie vor Anschluss des Gerätes, ob die örtlichen

Anschlussbedingungen (Gasart und Gasdruck) und die

Geräteeinstellung übereinstimmen. Die Einstellwerte

für das Gerät sind auf dem Typenschild in der Nähe

des Gaszufuhrrohrs angegeben.

• Das Gerät wird nicht an eine Abluftanlage angeschlos-

sen. Es muss gemäß den geltenden einschlägigen Be-

stimmungen installiert und angeschlossen werden Be-

sondere Aufmerksamkeit muss den Bestimmungen

hinsichtlich der Belüftung geschenkt werden.

• Beim Gebrauch eines Gaskochfelds entsteht in dem

Raum, in dem das Gerät installiert wurde, Wärme und

Feuchtigkeit. Sorgen Sie für gute Belüftung in der Kü-

che: Halten Sie natürliche Belüftungsöffnungen offen

oder installieren Sie eine mechanische Absauganlage

• Wenn das Gerät über einen längeren Zeitraum intensiv

genutzt wird, muss für zusätzliche Belüftung gesorgt

werden (z.B. durch Öffnen eines Fensters oder Höher-

stellen der mechanischen Belüftungseinrichtung, falls

• Beachten Sie genau sämtliche Anweisungen zu den

elektrischen Anschlüssen. Es besteht Stromschlagge-

www.zanussi.com• Trennen Sie das Gerät von der Stromversorgung, bevor

Sie Reinigungs- und Wartungsarbeiten durchführen.

• An der Netzanschlussklemme liegt Spannung an.

• Die Netzanschlussklemme muss spannungsfrei ge-

• Der Berührungsschutz muss durch einen fachgerechten

Einbau gewährleistet sein.

• Lockere und unsachgemäße Steckverbindungen kön-

nen die Klemme überhitzen.

• Die Klemmverbindungen müssen von einem Elektroin-

stallateur fachgerecht ausgeführt werden.

• Am Kabel ist eine Zugentlastung erforderlich.

• Verwenden Sie das richtige Netzanschlusskabel. Erset-

zen Sie ein defektes Netzkabel nur durch ein geeignetes

Kabel. Wenden Sie sich in einem solchen Fall an Ihren

• Bei der elektrischen Installation des Geräts ist eine Ein-

richtung vorzusehen, die es ermöglicht, alle Pole des

Geräts mit einer Kontaktöffnungsbreite von mindestens

3 mm von der Spannungsquelle zu trennen.

• Wenn sich die Montagehalterung in Nähe der Klem-

menleiste befindet, sorgen Sie dafür, dass das Netzan-

schlusskabel nie in Kontakt mit der Kante der Halte-

• Geeignete Trenneinrichtungen sind erforderlich: Über-

lastschalter, Sicherungen (Schraubsicherungen müs-

sen aus dem Halter entfernt werden können), FI-

Schutzschalter und Schütze.

Entsorgung des Geräts

• Um das Risiko von Verletzungen oder Sachschäden zu

– Trennen Sie das Gerät von der Stromversorgung.

– Schneiden Sie das Netzkabel in der Nähe des Gerä-

teanschlusses ab und entsorgen Sie es.

– Drücken Sie externe Gasrohre flach, falls montiert.

– Wenden Sie sich zur Entsorgung an die örtlichen

zugelassenen Einrichtungen.

Warnung! Die in nachstehender Anleitung

beschriebenen Montage-, Anschluss- und

Wartungsarbeiten müssen von Fachpersonal unter

Beachtung der geltenden Bestimmungen und eventuell

lokalen Verordnungen ausgeführt werden.

Für den Gasanschluss muss ein Gas-Sicherheitsan-

schluss (AGB) verwendet werden. Je nach geltenden Be-

stimmungen kann der Anschluss fest oder durch Verwen-

dung eines flexiblen Edelstahlrohrs mit Gas-Sicherheits-

anschluss (AGB) erfolgen. Bei Verwendung flexibler Me-

tallrohre muss darauf geachtet werden, dass sie nicht mit

beweglichen Teilen in Kontakt kommen oder eingeklemmt

werden können. Wenn das Kochfeld mit einem Backofen

installiert wird, muss ebenfalls vorsichtig vorgegangen

Der Anschluss muss unter Beachtung der Bestimmung

NBN D 5I.003. erfolgen.

Wichtig! Achten Sie darauf, dass der Gasdruck des Geräts

den empfohlenen Werten entspricht. Das verstellbare

Anschlussstück wird an dem Gasanschluss mit einer G

1/2" Gewindemutter befestigt. Alle abgebildeten Teile

wurden bereits werkseitig zusammengesetzt. Bevor unsere

Geräte das Werk verlassen, werden sie getestet, um Ihnen

optimale Funktion zu bieten.

Schaftende mit Mutter

www.zanussi.comFlüssiggas: Verwenden Sie die Gummi-Rohrbefestigung.

Verwenden Sie grundsätzlich die Dichtung. Fahren Sie

dann mit dem Gasanschluss fort. Das flexible Rohr kann

verwendet werden, wenn:

– die Raumtemperatur 30 °C nicht übersteigen kann,

– es höchstens 1500 mm lang ist,

– es nirgendwo gedrosselt wird,

– es weder unter Zug steht noch verdreht ist,

– es keine scharfen Kanten oder Ecken berührt,

– es leicht geprüft und sein Zustand festgestellt werden

Zur Erhaltung muss das flexible Rohr auf Folgendes ge-

– Risse, Schnitte, Brandspuren - an beiden Enden und

über die volle Länge,

– Materialverhärtung und ausreichende Flexibilität,

– Korrosion der Rohrschellen,

– Ablauf des Verfalldatums.

Wenn Defekte sichtbar sind, das Rohr nicht reparieren,

sondern austauschen.

Wichtig! Überprüfen Sie nach der Installation, ob alle

Anschlussstücke dicht sind. Verwenden Sie hierfür eine

Seifenlösung und auf keinen Fall eine Flamme!

Ersetzen der Düsen (nur gültig für Belgien)

1. Nehmen Sie die Topfträger ab.

2. Nehmen Sie Brennerdeckel und Brennerkronen ab.

3. Entfernen Sie die Düsen mit einem Steckschlüssel

(7) und ersetzen Sie sie durch für die verwendete

Gasart geeignete Düsen (siehe Tabelle im Abschnitt

4. Bringen Sie die Teile wieder an (führen Sie dazu die

obigen Schritte in umgekehrter Reihenfolge aus).

5. Ersetzen Sie das Typenschild (in der Nähe der Gas-

versorgungsleitung) durch das Typenschild für die

neue Gasart. Das Typenschild ist im Beipack des Ge-

Wenn der Gasdruck der Gasversorgung schwankt oder

nicht dem erforderlichen Druckwert entspricht, muss ein

geeigneter Druckregler im Gaszufuhrrohr montiert werden.

Einstellen der niedrigsten Stufe

So stellen Sie die niedrigste Stufe der Brenner ein (nur

gültig für Belgien):

1. Zünden Sie den Brenner.

2. Drehen Sie den Knopf auf die kleinste Flamme.

3. Ziehen Sie den Einstellknopf ab.

4. Stellen Sie mit einem kleinen Schraubendreher die

Bypass-Schraube ein.

– Wenn Sie von Erdgas (G20/G25 20/25 mbar) zu

Flüssiggas wechseln, ziehen Sie die Bypass-

Schraube bis zum Anschlag an.

– Wenn Sie von Flüssiggas zu Erdgas (G20/G25

20/25 mbar) wechseln, drehen Sie die Bypass-

Schraube ca. 1/4 Umdrehung zurück.

Warnung! Vergewissern Sie sich, dass die Flamme

nicht erlischt, wenn Sie den Einstellknopf schnell

von der höchsten zur niedrigsten Stufe drehen.

Elektrischer Anschluss

• Erden Sie das Gerät gemäß den Sicherheitshinweisen.

• Vergewissern Sie sich, dass die Netzspannung und -

frequenz in Ihrer Region mit den auf dem Typenschild

angegebenen Anschlusswerten übereinstimmen.

• Das Gerät wird mit einem Netzkabel geliefert. Dazu

muss ein passender Stecker verwendet werden, der für

die auf dem Typenschild angegebene Gesamtstromauf-

nahme ausgelegt ist. Der Stecker muss in eine passen-

de Steckdose gesteckt werden.

• Elektrische Bauteile dürfen nur vom Kundendienst oder

von einer Fachkraft installiert oder ausgewechselt wer-

• Schließen Sie das Gerät nur an eine sachgemäß instal-

lierte Schutzkontaktsteckdose an.

• Stellen Sie sicher, dass der Netzstecker nach der Mon-

tage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät

vom Stromnetz trennen möchten. Ziehen Sie dazu im-

mer direkt am Netzstecker.

• Das Gerät darf nicht mit einem Verlängerungskabel,

Adapter oder an eine Mehrfachanschlussdose ange-

www.zanussi.comschlossen werden (Brandgefahr). Prüfen Sie, ob die

Erdverbindung den geltenden Normen und Regeln ent-

• Das Netzkabel ist so zu verlegen, dass es nicht mit hei-

ßen Teilen in Berührung kommt.

• Die elektrische Installation muss über eine Vorrichtung

verfügen, die es ermöglicht, das Gerät mit einer Kon-

taktöffnungsbreite von mindestens 3 mm allpolig vom

Netz zu trennen (beispielsweise durch automatische

Leitungsschutzschalter, FI-Schutzschalter oder Siche-

• Das Anschlusskabel darf nicht wärmer als 90 °C wer-

den. Der blaue Nullleiter muss an die mit „N“ gekenn-

zeichnete Klemme angeschlossen werden. Der braune

(oder schwarze) Phasenleiter (angeschlossen an Klem-

me „L“ auf der Klemmleiste) muss immer an die Strom

führende Phase angeschlossen werden.

Verwenden Sie als Ersatz für das Anschlusskabel nur ein

Kabel des Typs H05V2V2-F T90 o. Ä. Stellen Sie sicher,

dass der Kabelquerschnitt der Spannung und der Be-

triebstemperatur entspricht. Der gelb-grüne Erdleiter muss

ca. 2 cm länger als der braune (bzw. schwarze) Phasenlei-

B A A) Mitgelieferte Dichtung

B) Mitgelieferte Halterungen

Unterbaumöbel mit Tür

Die unter dem Kochfeld eingebaute Platte muss sich leicht

entfernen lassen und einen einfachen Zugang im Fall einer

notwendigen Reparatur ermöglichen. min 20 mm(max 150 mm)30 mm60 mm b

a) Entfernbare Platte

b) Raum für Anschlüsse

Unterbaumöbel mit Backofen

Die Abmessungen der Kochfeldaussparung müssen den

Angaben entsprechen, und die Unterbaumöbel müssen

mit Lüftungsschlitzen versehen werden, um eine ständige

Luftzufuhr zu gewährleisten. Kochfeld und Backofen müs-

sen aus Sicherheitsgründen über separate elektrische An-

schlüsse verfügen. Der Backofen muss sich leicht aus

dem Unterbauschrank entfernen lassen. 50 cm 2 360 cm 2 180 cm 2 120 cm 2

www.zanussi.comGerätebeschreibung

Kochstellen-Schalter

keine Gaszufuhr / Gerät

Zündstellung / maximale

Warnung! Seien Sie bei der Verwendung von

offenem Feuer in der Küche besonders vorsichtig.

Der Hersteller übernimmt bei Missachtung der

Sicherheitsbestimmungen beim Umgang mit offenem

Feuer keinerlei Haftung.

Brenner stets vor dem Aufsetzen von Kochgeschirr

So zünden Sie den Brenner:

1. Drehen Sie den Schalter nach rechts auf die höchste

) und drücken Sie ihn ein.

2. Halten Sie den Kochstellen-Schalter zur Erwärmung

des Thermoelements ca. 5 Sekunden lang gedrückt.

Andernfalls wird die Gaszufuhr unterbrochen.

3. Stellen Sie gewünschte Kochstufe ein, sobald die

Flamme regelmäßig brennt.

Überprüfen Sie, ob der Brennerkranz und der zuge-

hörige Brennerdeckel korrekt sitzen, falls sich der

Brenner nach einigen Versuchen nicht zünden lässt.

Warnung! Halten Sie den Knopf nicht länger als 15

Sollte der Brenner nach 15 Sekunden nicht zünden, lassen

Sie den Knopf los, und drehen Sie ihn in die Aus-

Position. Warten Sie dann mindestens eine Minute, bevor

Sie den Brenner erneut zünden.

Wichtig! Wenn kein Strom zur Verfügung steht, können

Sie den Brenner auch ohne Strom zünden. Bringen Sie

eine Flamme in die Nähe des Brenners, drücken Sie den

entsprechenden Schalter ein und drehen Sie ihn entgegen

dem Uhrzeigersinn auf die höchste Stufe.

Falls der Brenner unbeabsichtigt erlischt, drehen

Sie den Schalter in die Ausschaltposition, warten

Sie mindestens 1 Minute und versuchen Sie, den Brenner

dann erneut zu zünden.

Nach dem Einschalten der Stromversorgung, nach

der Installation oder nach einem Stromausfall kann

sich die Funkenzündung automatisch einschalten. Das ist

Ausschalten des Brenners

Drehen Sie zum Ausschalten des Brenners den Schalter

auf die Position mit dem Symbol

Warnung! Bevor Sie das Kochgeschirr vom Brenner

herunternehmen, drehen Sie die Flamme herunter,

oder drehen Sie sie ganz ab.

Praktische Tipps und Hinweise

Energie sparendes Kochen

• Decken Sie Kochgeschirr möglichst mit einem Deckel

• Drehen Sie, sobald die Kochflüssigkeit zu kochen be-

ginnt, die Flamme so weit zurück, dass die Siedetem-

peratur aufrecht erhalten wird.

Warnung! Verwenden Sie Töpfe und Pfannen mit

einem Boden, der der Größe der Brenner entspricht.

Verwenden Sie kein Kochgeschirr auf dem Kochfeld, das

über dessen Ränder hinausragt.

Brenner Durchmesser des Kochgeschirrs

Starkbrenner 160 - 260 mm

Normalbrenner 120 - 220 mm

Hilfsbrenner 80 - 160 mm

Warnung! Das Kochgeschirr darf nicht über das

Bedienfeld ragen. Die Bedienelemente können sonst

von der Flamme erhitzt werden.

Kochen Sie nicht mit einem Kochgeschirrteil auf zwei

Brennern gleichzeitig.

Warnung! Achten Sie darauf, dass die Topfgriffe

nicht über den vorderen Rand des Kochfelds

hinausragen, und stellen Sie zur Reduzierung des

Gasverbrauchs und im Interesse einer größeren Stabilität

die Töpfe mittig auf die Kochzonen.

Stellen Sie keine verformten Töpfe oder solche, die nicht

standfest sind, auf die Kochzonen, um ein Verschütten

und Verletzungen zu vermeiden.

Warnung! Wärmeverteiler werden nicht empfohlen.

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen

kann die Bräunung von Lebensmitteln, speziell bei

stärkehaltigen Produkten, eine gesundheitliche

Gefährdung durch Acrylamid verursachen. Daher

empfehlen wir, bei möglichst niedrigen Temperaturen zu

garen und die Speisen nicht zu stark zu bräunen.

www.zanussi.comReinigung und Pflege

Warnung! Schalten Sie das Gerät vor dem Reinigen

aus und lassen Sie es abkühlen. Trennen Sie das

Gerät von der Stromversorgung, bevor Sie Reinigungs-

und Wartungsarbeiten durchführen.

Warnung! Aus Sicherheitsgründen darf das Gerät

nicht mit einem Dampfstrahl- oder

Hochdruckreiniger gereinigt werden.

Warnung! Für die Reinigung keine Scheuermittel,

Stahlwolle oder Säuren verwenden. Andernfalls

kann das Gerät beschädigt werden.

Kratzer oder dunkle Flecken auf der Oberfläche be-

einträchtigen die Funktionsfähigkeit des Geräts

• Sie können die Topfträger entfernen, um das Kochfeld

leichter zu reinigen.

• Reinigen Sie die emaillierten Teile, die Brennerdeckel

und -kronen mit warmen Seifenwasser und trocknen

Sie diese sorgfältig ab, bevor Sie sie wieder einsetzen.

• Reinigen Sie Edelstahlteile mit Wasser und wischen

Sie sie mit einem weichen Tuch trocken.

• Die Topfhalter sind nicht spülmaschinenfest. Sie müs-

sen von Hand gereinigt werden.

• Falls Sie die Topfträger von Hand spülen, seien Sie

beim Abtrocknen vorsichtig, da durch das Emaillieren

gelegentlich raue Kanten entstehen können. Entfernen

Sie ggf. hartnäckige Flecken mit einer Reinigungspas-

• Achten Sie darauf, die Topfträger nach der Reinigung

wieder ordnungsgemäß aufzusetzen.

• Damit die Brenner korrekt arbeiten, stellen Sie sicher,

dass sich die Arme der Topfträger in der Mitte des

• Seien Sie beim Wiederaufsetzen der Topfträger vor-

sichtig, um Beschädigungen der Oberseite des Koch-

Wischen Sie das Gerät nach der Reinigung trocken.

Edelstahl kann anlaufen, wenn es zu stark erhitzt wird.

Verwenden Sie zum Kochen keine Topfsteine, Römertöpfe

oder Gusseisenplatten. Verwenden Sie keine Alufolie, da

diese die Oberfläche des Geräts beschädigen kann.

Verschmutzungen entfernen

1. – Folgendes muss sofort entfernt werden: ge-

schmolzener Kunststoff, Plastikfolie, zuckerhalti-

– Schalten Sie das Gerät aus und lassen Sie es ab-

kühlen, bevor Sie Folgendes entfernen: Kalk- und

Wasserränder, Fettspritzer, metallisch schim-

mernde Verfärbungen. Verwenden Sie einen Spe-

zialreiniger zur Reinigung der Kochfeldoberfläche.

2. Reinigen Sie das Gerät mit einem feuchten Tuch und

3. Am Ende das Gerät mit einem trockenen Tuch abrei-

Reinigen der Zündkerzen

Diese Funktion erfolgt über eine Keramikzündkerze mit

Metallelektrode. Halten Sie zur Vermeidung von Zünd-

schwierigkeiten diese Bauteile immer sauber; kontrollieren

Sie außerdem, ob die Düsen der Brennerkrone verstopft

Regelmäßige Reinigung

Lassen Sie regelmäßig vom lokalen Kundendienst den Zu-

stand des Gaszufuhrrohrs und, falls installiert, die Funkti-

onstüchtigkeit des Druckreglers überprüfen.

www.zanussi.comWas tun, wenn …

Problem Mögliche Ursachen Abhilfe

Keine Funken beim Betätigen der

elektrischen Zündung.

• Kein Strom. • Vergewissern Sie sich, dass das

Gerät und die Stromversorgung

• Überprüfen Sie die Sicherung.

Wenn die Sicherung mehrmals

ausgelöst hat, wenden Sie sich an

einen qualifizierten Elektriker.

• Brennerdeckel und Brennerkrone

sitzen nicht richtig.

• Stellen Sie sicher, dass der Bren-

nerdeckel und Brennerkrone rich-

Gasflamme erlischt sofort nach dem

• Das Thermoelement ist nicht aus-

• Halten Sie den Schalter nach dem

Entzünden ca. 5 Sekunden lang

Der Gasbrenner brennt ungleichmä-

• Speisereste an der Brennerkrone. • Kontrollieren Sie, dass die Haupt-

düse nicht blockiert und die Bren-

nerkrone nicht durch Speisereste

www.zanussi.comWenn ein Problem vorliegt, versuchen Sie zunächst, die

Ursache des Problems herauszufinden und das Problem

selbst zu beheben. Wenn Sie das Problem nicht selbst lö-

sen können, wenden Sie sich an Ihren Händler oder an

Wenn Sie das Gerät falsch bedient haben oder es

nicht von einer autorisierten Fachkraft angeschlos-

sen wurde, kann auch während der Garantiezeit für den

Besuch eines Kundendiensttechnikers oder Händlers eine

Im Zubehörbeutel mitgelieferte Aufkleber

Bringen Sie die Aufkleber, wie unten gezeigt, an:

Kleben Sie ihn auf die Garantiekarte und verschicken

Kleben Sie ihn auf die Garantiekarte und behalten

Kleben Sie ihn auf die Gebrauchsanweisung

Halten Sie folgende Angaben bereit, damit Ihr Anliegen

schnell und ordnungsgemäß bearbeitet werden kann. Die

erforderlichen Angaben finden Sie auf dem Typenschild.

• Produktnummer (PNC)

• Seriennummer (S.N.)

Verwenden Sie ausschließlich Originalersatzteile. Diese

sind beim Kundendienst und autorisierten Ersatzteilhänd-

Abmessungen des Kochfelds

Abmessungen der Kochfeldaussparung

Netzanschluss: 230 V, 50 Hz

Gas-Anschluss: R 1/2 "

Kategorie: II2E+3+ (BE)

ZIERTE LEISTUNG NORMALLEISTUNG ERDGAS G20/G25 (2E+) 20/25 mbar

m³/Std. m³/Std. g/Std. g/Std.

Das Symbol auf dem Produkt oder seiner Verpackung

weist darauf hin, dass dieses Produkt nicht als normaler

Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und

elektronischen Geräten abgegeben werden muss. Durch

Ihren Beitrag zum korrekten Entsorgen dieses Produkts

schützen Sie die Umwelt und die Gesundheit Ihrer

Mitmenschen. Umwelt und Gesundheit werden durch

falsches Entsorgen gefährdet. Weitere Informationen über

das Recycling dieses Produkts erhalten Sie von Ihrem

Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie

das Produkt gekauft haben.

Die Verpackungsmaterialien sind umweltverträglich

und wiederverwertbar. Kunststoffteile sind mit inter-

nationalen Abkürzungen wie z. B. >PE<,>PS< usw. ge-

kennzeichnet. Entsorgen Sie das Verpackungsmaterial bei

den kommunalen Entsorgungsstellen in den dafür vorge-
