BEDIENUNGSANLEITUNG HMB 2100 XORO

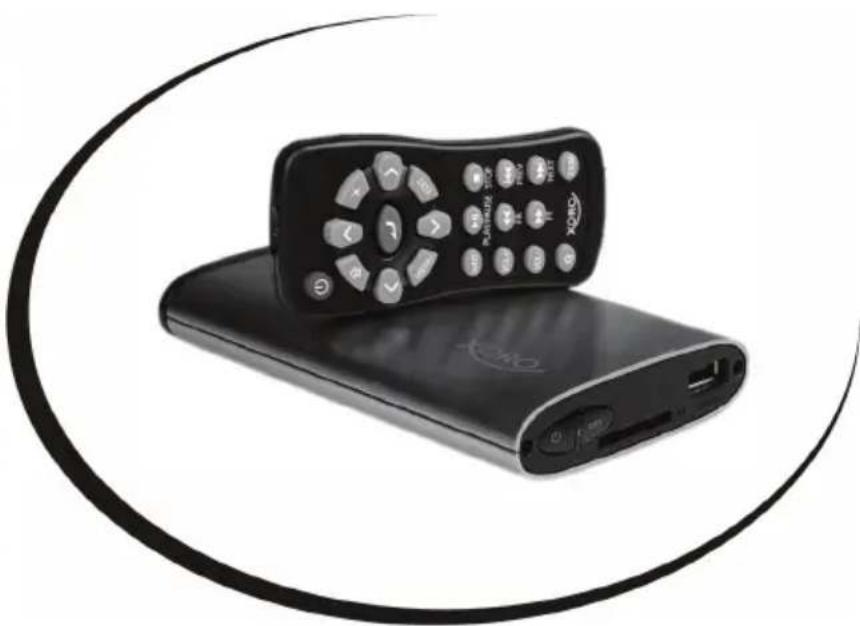

Mini HD Media-Player HΠβ 2100

BEDIENUNGSALEITUNG USER MANUAL MANUEL D'EMPLOI

INHALTSVERZEICHNIS

Inhaltsverzeichnis 3

Sicherheitshinweise 4

Hinweise

Recycling Informationen 7

Lieferumfang 8

Eigenschaften 8

Bedienelemente 1 0

Fernbedienung 11

Installation einer Festplatte 1 2

Anschlisse 15

Bedienung

Einstellungen 18

Filmwiedergabe 2 2

Fotowiedergabe 24

Musikwiedergabe 26

Dateimanager 27

Spezifikationen 30

Fehlersuche 3 1

Gewährleistung 3 3

SICHERHEITSHINWEISE

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen theses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in this Handbuch erwähnt werden, müssen eingehalten werden.

Deutsch

Verwendung

1. Abspielen von Video-, Musik- oder Bilddateien von USB Speicher.
2. Abspielen von Video-, Musik- oder Bilddateien von SD/SD HC Karten.
3. Abspielen von Video-, Musik- oder Bilddateien von einer eingebauten HDD.

Stromversorgung

1. Fassen Sie das Gerät und den Stromadapter niemals mit feuchten oder nassen Händen an.
2. Das Gerät kann nur mit der auf der Rückseite beschreibenben Voltzahl betrieben werden. Sollen Sie die Stromstände nicht kennen, Fragen Sieitte einen Elektriker.
3. Dieses Gerätarf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
4. Das Kabel des AC/DC Stromadapters ist ummantelt und isoliert den Strom. Stellen Sieittekeine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
5. Wenn Sie den Stecker aus der Steckdose Herausziehen sollen,ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel konnte anonsosten reifen.
6. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausge-tauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert.
7. Wenn Sie das Gerät langere Zeit nicht benutzen, dann trennen Sie den AC/DC Adapter von dem Stromnetz.
8. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es langere Zeit unbeaufsichtig ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlagen.
9. Eine Außenantenne sollt nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tõdlich enden kann.
10. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
11. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
12. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
13. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerätarf nur mit einem feuchten Tuch gereinigt werden.

SICHERHEITSHINWEISE

Betrieb und Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollenn nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.
3. Dieses Produkt solte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen konnten dafür sorgen, dass der Wagen evtl. umkippt.
4. Das Gerät kann auf unbeschrankte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei konnen Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.
5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies konnte bei langere Benutzung zu Schäden am Bildschirm führen.
6. Erhöhen Sie nicht die Lautstärke, wenn grenade eine leise Passage abgespielt wird. Dies konnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
7. Die Öffnungen des Gehäuses dieren der Luftung, damit das Gerät nicht überhützt. Diese müssen immer frei gehalten werden.
8. Das Gerät sollte nicht in der Höhe von Hitzequellen, wie z.B. Öfen, Heizuungen positioniert werden.
9. Vermeiden Sie Hitzestau am Gerät.
10. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinfüssen.
11. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
12. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

USB Anschluss

Am USB Anschluss des Xoro-Gerätes darf aufgrund von CE-Richtlinien nur ein USB-Stick (USB Flashspeicher) angeschlossen werden.

Kartenleser

Der Kartenleser des HMB 2100 Unterstützung SD und SDHC Speicherkarten..

Deutsch

SICHERHEITSHINWEISE

Servicefall

1. Führer Sie Reparaturen niemals selbst durch,itte überlassen Sie dies immer qualifiziertem Personal.
2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:
   a. Wenn das Netzteil oder Netzkabel defekt ist.
   b. Wenn Gegenstände in das Gerät gefallen sind.
   c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
   d. Wenn das Gerät trotz richtiger Anwendung nicht Funktioniert.
   e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.
3. Verwenden Sie originale Ersatzteile. Falsche Ersatzteile konnen zu Kurzschlüssen, Feuer und anderen Defekten führen.
   4.itte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starker Zigarettenrauchen beschädigt die Elektronik des Gerätes. Schaden durch Zigarettenrauch werden nicht im Rahmen der Gewährleistung behoben.

HINWEISE

Recycling Informationen

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und konnen wiederverwendet werden konnen. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte

mit dem normalen Hausmull. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffeilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung zahlt.

HINWEISE

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

Deutsch

HMB 2100
Fernbedienung
- AC/DC Stromadapter
- USB 3.0 Kabel
Bedienungsanleitung

Hinweise:

• Das Gerätarf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörns. Sollte Zubehör fehlen, wenden Sie sichitte direkt an den Handler, beim dem Sie das Gerät erworben haben.

Eigenschaften

• Mini HD Media Player,VBorbereitet fur den Einbau einer 2,5" SATA Festplatte
  Leistungsfähiger Chipsatz, wiedergabe von Full HD Videos
• USB 3.0 für schnelle Datenübertragung zum PC
  HDMI 1.3 - Unterstützung Auflösungen bis 1080p
• USB 2.0 Port für den Anschluss externer USB Massenspeicher
• SD/SD HC Kartenleser
• Unterstützung FAT32 und NTFS Dateisysteme
  Wiedergabe einer Vielzahl von entsprechenden Audio-, Video und Dateiformaten

Deutsch

BEDIENELEMENTE

Vorderseite

Deutsch

1. Ein-/Ausschalttaste 2. Kopiertaste
   3 SD/SD HC Kartenleser 4. Betriebsanzeige (ROT: Stand By, BLAU: Ein)
2. USB 2.0 HOST Anschluss

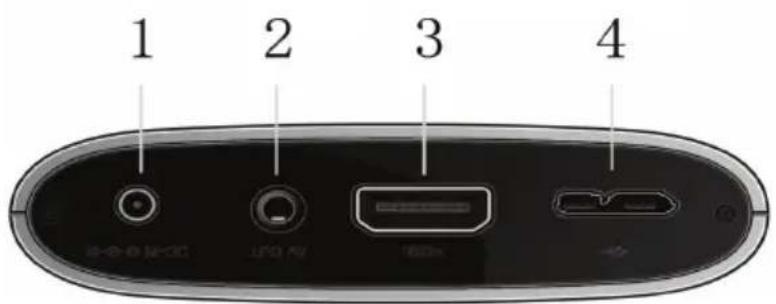

Rückseite

1. Stromeingang 2. A/V Ausgang
2. HDMI Ausgang 4. USB 3.0 Anschluss

FERNBEDIENUNG

Batterie und Bedienung der Fernbedienung

1. Öffnen Sie das Batteriefach. Schieben Sie die Feder (I) nach Rechts und ziehen das Batteriefach (II) nach unten.
2. Die Batterien für die Fernbedienung sind mit Folie umgepackt.itte entfern Sie die Folie.
3. Benutzen Sie nur Batterien des Typs CR2025 (3 V).
4. Legen Sie die Batterien in das Fach ein. Achten Sieitte beim Einlagen der Batterie auf die richtige Polaritat (+/-) . Der Pluspol (+) zeigt nach oben.
5. Schieberen Sie die Batterieiklappe wieder auf.
6. Richten Sie die Fernbedienung immer den Media Player. Die Entführung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht länger als 60^ sein.
7. Entfernen Sie die Batterien aus der Fernbedierung, wenn Sie den HMB 2100 eine langere Zeit nicht benutzen.

Hinweise:

1. Entfernen und erneuern Sie alte Batterien. Sie konnten auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
3. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie dazu einen Arzt auf.
4. Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einem Arzt aufsuchen.
5. Vermeiden Sie Kurzschlüsse und berühren Sie die Batterie nicht mit leitfähigen Werkzeugen wie z.B. einer Pinzette

Installation einer Festplatte

Sie können eine Festplatte in den HMB 2100 einbauen. Über die USB 3.0-Schnittstelle können Daten von Ihr dem Computer auf die Festplatte im HMB 2100 übertragen werden. Video-, Audio-, und Bilddateien können von der eingebauten Festplatte wiedergegeben werden. Folgende Festplatten werden unterstützt

Schnittstelle: Serial ATA

Speicherkapazität: bis zu 1TB

Bauform: 2.5 Zoll (ca. 9.5 × 100.2 × 69.85 ~mm )

Hinweis:

• Es werden nur 2,5" Festplatten mit einer Höhe von 9.5mm Unterstützung!
• Ziehen Sie ALLE Kabel ab bevor Sie das Gehäuse des HMB 2100 öffnen!
• Elektrostatice Entladungen können elektronisch Komponenten beschädigten. Berühren Sie vor dem Offnen des Gerätes eine geerdete Metallfläche (z.B. einen Heizkörper), um Ladungen abzubauen.

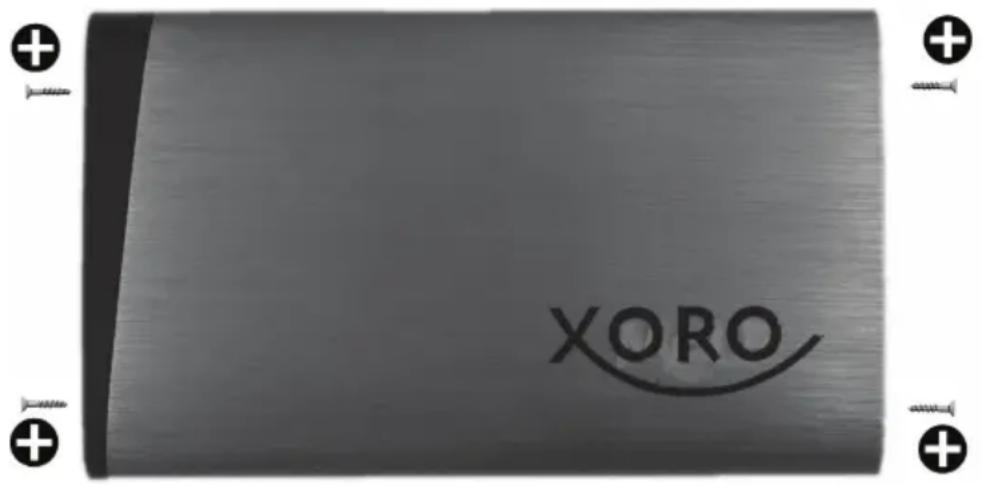

Schritt 1: Entfernen Sie alle Schrauben, die das Gehäuse zusammenhalten (je zwei Schrauben an der Vorder- und Rückseite des Gehäuses).

Installation einer Festplatte

Schritt 2: Nehmen Sie den oberen Gehäusedeckel ab.

Schritt 3: Setzen Sie die Festplatte ein. Die Festplatte rastet an der Steckver-. binding des Mainboards ein. Vier Führungsbolzen greifen in die Schraubgewinde an der Unter- seite der Festplatte und verhindern ein Verrutschen.

Schritt 4: Setzen Sie den Gehäusedeckel wieder auf und befestigen Sie diesen mit den 4 Schrauben.

Der HMB 2100 bietet beim nachsten Einschalten an, leere Festplatten, oder solche, mit nicht understutztem Dateisystem, zu formatieren. Die Formatierung kann auch manuell gestartet werden (siehe Seite 19). Beim Formatieren werden alle Daten auf der Festplatte gelöscht!

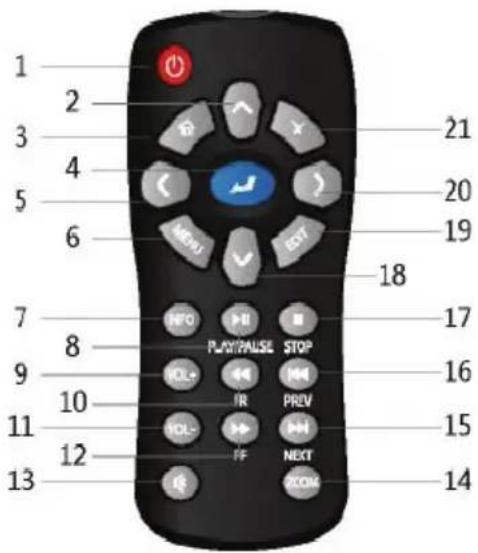

FERNBEDIENUNG

1	Power	Ein-/Ausschalten
2	Aufwärts	Navigationstaste. Auswahlbal-ken nach oben bewegen.
3	Home	Anfangsbildschirm anzeigen.
4	OK	Auswahl bestätigten/aktivieren.
5	Links	Navigationstaste. Auswahlbal-ken nach links bewegen.
6	MENU	Optionsmenü einblenden. In den unterschiedlichen Options-menus können Ansicht, Wie-dergabemodus usw. angepasst werden.
7	INFO	Infoanzeige einblenden. Wäh-rend der Wiedergabe werden abgelaufen Spielzeit, Ton-, Bildinformationen usw. einge-blendet.
8	PLAY/ PAUSE	Wiedergabe starten/pausieren.

9 VOL+ Lautstärke erhöhen.

10 FR Bildschlauf rückwärts.

11 VOL- Lautstärke verringn.

12 FF Bildschlauf vorwärts.

13 MUTE Ton stummschalten

14 ZOOM Bild- oder Videoanzeige vergrößern

15 NEXT Nächstes Kapitel bzw.{nachste Datie wiederge-ben.

16 PREV Vorheriges Kapitel bzwvorherige Datie wiederge-ben.

17 STOP Wiedergabe unterbrechen

18 Ab-wärts Navigationstaste. Auswahl-balken nach unten bewe-gen.

19 EDIT Menü für Dateifunktionen (Kopieren, Löschen usw.) im Dateimanager einblenden.

20 Rechts Navigationstaste. Auswahl-balken nach rechts bewe-gen.

21 Zurück Zurück zum übergeordnen Bildschirmmenü wechseln.

Anschlüsse

1. Netzeil anschließen

Verbinden Sie das Netzteil mit der DC-IN Buchse des HMB 2100. Verwenden Sie nur das Netzteil das Netzteil aus dem ursprünglichen Lieferumfang. Stecken Sie das Netzteil in eine passende Steckdose.

2. Verbindung mit dem Computer herstellen

Die Verbindung zum Computer müssen Sie nur herstellen, wenn Sie eine Festplatte in den HMB 2100 eingebaut haben und Dateien auf die Festplatte kopieren wollen.itte schlieben Sie zunachst das Netzteil an.

Steen Sie den kleinen Stecker des blauen USB 3.0 Kabels in die USB-Buchse an der Rückseite des HMB 2100. Verbinden Sie das andere Ende des Kabels mit einem USB Anschluss an Ihr dem Computer.

Hinweis:

• der HMB 2100 ist ein USB 3.0 Gerät, kann jeder auch an ätheren Computern mit 2.0 betrieben werden.

• der Media Player wird von modernen Betriebssystemen als USB Massenspeichergerät erkannt. Die Installation von Treibern oder andereer Software ist nicht erforderlich.

3. Verbindung mit dem Fernseher herstellen

a) AV OUT (FBAS analog)

Verbinden Sie den HMB 2100 über ein passendes AV-Kabel mit ihrem Fernseher. Die analoge Signalübertragung wird nur empfohlen, falls Ihr Fernsehgerat über keinen HDMI Eingang verfügbar

HINB 2100

Anschlüsse

b)HDMI

Verbinden Sie ein Ende eines HDMI Kabels mit dem HDMI Ausgang der Xoro HMB 2100, das andere Ende verbinden Sieitte mit ihrem Fernseher.

Schalten Sie ihren Fernseher ein und wahlen Sie abhängig vom Anschlusskabel die richtige Buchse als Signalquelle bei ihrem Fernseher aus.

Schalten den HMB 2100 mit der POWER Taste ein. Die Betriebsanzeige wechselt von ROT nach BLAU. Für den Startvorgang besteht der HMB 2100 eine Sekunden.

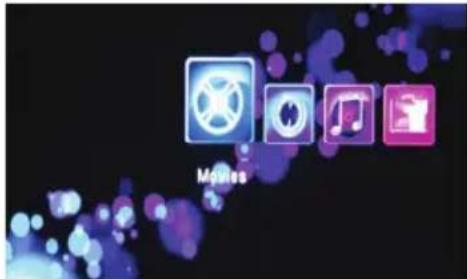

Auf dem Bildschirm erscheint der Anfangsbildschirm:

Hinweis:

Verwenden Sie hochwertige HDMI-Kabel. Bei Kabellängen über 2m und /oder Übertragung von hohen Auflösungen kann es bei minderwertigen Kabeln zu Bildfehlern oder Verbindungsabbrüchen (Kein Bild - Kein Signal) kommt.

Anschlüsse

USB 2.0 Anschluss

An den USB 2.0 HOST Anschluss des HMB 2100 konnen USB Massenspeichergeräte angeschlossen werden. Von USB-Speicherveräten konnen Musik-, Film-, und Bilddateien wiedergegeben werden.

Hinweise:

• Am USB Anschluss des Xoro-Gerätes darf aufgrund von CE-Richtlinien nur ein USB-Stick (USB Flashspeicher) angeschlossen werden.
• Sollte es bei der Wiedergabe von HD-Video zu Bildfehlern kommt, verwenden Sieitte einen Schnellenen USB-Speicher
• USB-Geräte, welche einen hohenen Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und)dürfen nicht mit dem HMB 2100 verbunden werden.
• USB Speichergeräte bis 1TB werden unterszt.
• Eine Vielzahl entsprechender USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechenden nicht alle den Spezifikationen für USB-Massenspeicher. Sollte Ihr USB Speichergerät nicht vom HMB 2100 erkannt werden, probieren Sieitte einen anderen USB-Speicher aus.
• Bei USB Speichermedium werden nur FAT-, FAT32- oder NTFS-Dateiensysteme unterstützen. Falls ein Medium mit einem anderen Datei-system formatiert ist, dann wird diese nicht erkannt.
• Erstellen Sie eine Sicherheitskopie aller Dateien auf Ihr hem USB-Speicher, bevor Sie diesen mit dem HMB 2100 verbinden.

SD/SD HC Speicherkartenleser

Von SD/SD HC konnen Musik-, Film-, und Bilddateien wiedergegeben werden.

Hinweis: Richten Sie die Speicherkarten vor dem einlagen in den Kartenleser so aus, dass die Kontakte nach oben zeigen. Die Speicherkarte ragt mit ca. halber Länge aus dem HMB 2100 Heraus, wenn sie richtig herum eingesteckt ist.

Einstellungen

Das Menu "Einstellungen" erlaubt Ohnen, den HMB 2100 nach ihren wünschen und Vorgaben zu konfigurieren.

Nach dem Einsatz des HMB 2100 wir der Anfangsbildschirm angezeigt:

Nutzen Sie die Pfeiltasten um die Optionen Einstellungen auszuwahlen. Bestätigen Sie ihre Auswahl mit OK (blaue Taste in der Mitte). Mit den Tasten /▲/▼ wahren Sie Menüpunkte aus und können diese Verändern.

Der Bereich "Einstellungen" verfügbar über viel Untermenüs: System, Audio, Video und Sonstiges

SYSTEM

Menüsprache

Wahlen Sie hier aus, in welcher Sprache die Bildschirmeldungen und Menus des HMB 2100 angezeigt werden sollen.

Systemschiftartändern

Sie konnen die für die Bildschirmmenüs und Anzeigen verwendete Schriftartändern. Erstellen Sie dazu ein Verzeichnis mit dem Name "Resource" auf einem USB Speicherverat. Kopieren Sie die gewünschte Schriftdatei (*.tf) in diesen Verzeichnis und nennen Sie diese Daten "font.ttf". Die Daten kannst jetzt über den Menupunkt Systemschiftartändern aufgerufen werden.

Die Schaltfläche Standard Schrift stellt die Standardschrift wieder her.

Einstellungen

System

Hintergrundbildändern

Sie konnen das Hintergrundbild für den Anfangsbildschirm ändern. Erstellen Sie dazu ein Verzeichnis mit dem Name "Resource" auf einem USB Speichergerät. Kopieren Sie die PNG Bilddatei (*.png) in diesen Verzeichnis und nennen Sie diese Datei "desktop.png". Die Datei können jetzt über den Menüpunkt Hintergrundbild ändern aufgerufen werden.

Die Schaltfläche Standard Hintergrund stellt den Standardhintergund wieder her.

Das benutzerdefinierte Hintergrundbild bzw. die Schriftart sind nur verfügbar, solange das Speichergerät mit den Bild- bzw. Schriftdateien mit dem HMB 2100 verbunden sind. Der Ordner "Recource" kann auch auf einer eingebauten Festplatte abgelegt werden

Textcodierung

Wahlen Sie hier aus, in welchem Format die Zeichen ihrer Untertiteldateien kodiert sind. Ändern Sie diese Einstellungen, falls Untertitel grundsätzlich nicht korrekt angezeigt werden. Bei Problemen mit Untertitel einzelner Dateien drucken Sieitte während der Wiedergabe dieser Datei "MENU" und wahlen dann Untertitel aus, um die Einstellungen zu ändern.

Bildschirmschoner

Wenn Sie den Bildschirmschoner einschalten, wird dieser aktiviert, nachdem eine Minute keine Taste gedrückt wurde, während kein Video angezeigt wird.

Mini KBD Sprache

Wahlen Sie die Sprache für die Bildschirmtastatur aus.

Speicher scannen

Konfigurieren Sie hier, wie Speichergeräte nach Dateien für die Medienbibliothek gesucht werden sollen.

Wiedergabe fortsetzen

Aktivieren Sie diese Funktion, wenn der HMB 2100 die letzte Wiedergabeposition von Videodateien speichern soll.

Format

Formatiert das ausgewählte Speichergerät. Dabei werden alle Daten auf dem Gerät dauerhaft gelöscht!

Werkseinstellungen

Löscht alle Benutzereinstellung und stellt den Auslieferzustand wieder her.

Einstellungen

Audio - Video

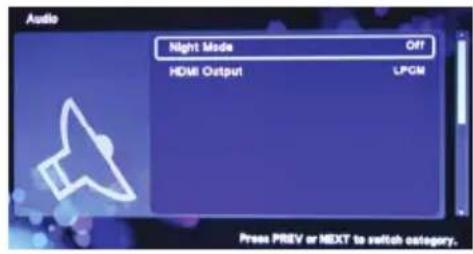

AUDIO

In this menu..., Sie Einstellungen zur Tonausgabe anpassen

Nachtmodus

Der Nachmodus erhöht die Lautstärke bei leisen Passagen und senkt sie bei lauten. Wahlen Sie zwischen "ein" "Komfort" und "aus"

HDMI Tonformat

Sie konnen wahlen, in welchem Format der Ton über HDMI ausgegeben wird:

LPCM (PCM Stereo Ton. Kompatibel zu allen Fernsehern)

LPCM Multi-Ch (PCM Mehrkanal Ton. Erfordert geeigneten Fernseher oder Home Cinema System)
- RAW (Bitstream- bzw. RAW Format. Dolby Digital oder dts wird über HDMI ausgegeben. Erfordert geeigneten Fernseher oder Home Cinema System)

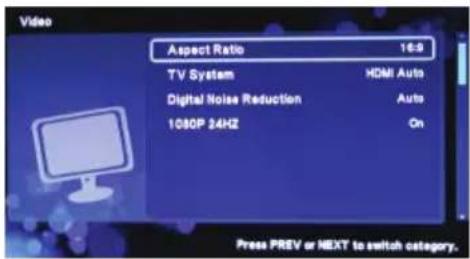

VIDEO

In this menu..., Sie Einstellungen zur Bildausgabe anpassen

Seitenverhältnis

These Einstellung bestimmt, welches Seitenverhältnis ihr Fernseher hat und wie Videos mit abweichenden Seitenverhältnissen angezeigt werden. Verfügbare Optionen sind:

Einstellungen

Video - Sonstiges

16:9 (Korrekte Einstellung fur 16:9 Bildschirme)
16:10 (Korrekte Einstellung für 16:10 Bildschirme wie z.B. einzelste Computermonitore)
4:3 (Pan Scan) (Einstellung für 4:3 Bildschirme. 16:9 Videos werden vergroßert ohne oder mit reduzierten "schwarzen Balken" dargestellt)
4:3 (Letterbox) (Einstellung für 4:3 Bildschirme. 16:9 Videos werden mit "schwarzen Balken", jedoch ohne Informationsverlust, dargestellt)

Auflosung/Norm

Wahlen Sie hier die gewünschte Auflösung (HDMI) bzw. Farbnorm (PAL/NTSC für den analogen Ausgang) aus.

Wird HDMI Auto. ausgewählt, fragt der HMB 2100 beim Fernseher die optimale Auslösung ab. Das Funktioniert nur dann optimal, wenn der Hersteller des Fernsehers die korrekten Werte hinterlegt hat.

Digitale Rauschreduzierung

Wenn Autom. ausgewählt wird, optimiert der HMB 2100 die Bildqualität bei der Videowiedergabe.

1080P 24Hz

Aktiviert die Unterstützung für das Ausgabeformat 1080P, 24Hz. Ihr Fernsehgeber muss diesen Modus bereits unterstützen.

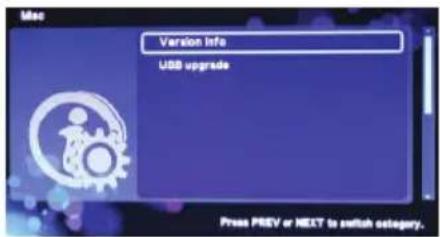

SONSTIGES

Dieses Menu bietet Ihnen zwei Optionen:

Versionsinformationen

Zeigt Informationen über die Firmware des HMB 2100 an.

USB Firmware Update

Sollte eine neue Firmware für den HMB 2100 verfügbar sein, wird diese mit einer Updateanleitung auf www.xoro.de zum herunterlagen bereitgestellt.

Filmwiedergabe

Wahlen Sie das Symbol FILME auf dem Anfangsbildschirm aus. Nach dem Einsatzen bzw. anschließen von Speichergeräten besteht der HMB 2100 evtl. eine Zeit um Filmdateien zu finden und diese aufzulisten. In der dann angezeigten Ansicht werden nur Filmdateien angezeigt, die vom HMB 2100 wiedergegeben werden konnen. Der HMB 2100 unterstützt folgende Dateitypen: :AVI/MKV/TS/MPG/MP4/MOV/VOB/ISO/IFO/DAT/WMV/RMVB, Auflösungen bis zu: 720p/1080i/1080p (siehe Seite 30 für weitere Details)

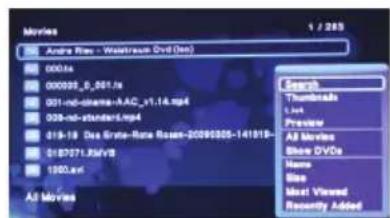

Verfügbare Optionen der Ansicht "FILME"

Drücken Sie die Taste MENU um das Menu mit den verfügbaren Optionen einzublenden:

Wahlen Sie Suche aus, um das Suchfenster einzublenden.
- Aändern Sie die Ansicht, Sie haben die Wahl zwischen Miniaturansicht, Listenansicht und Listenansicht mit Vorschaufenster
- Sie können alle Filme anzeigen oder nur Dateistrukturren von DVDs anzeigen setzen.
- Dateien können nach Name, Groß, Datum des Hinzufugens oder nach Wiedergabehungigkeit sortiert angezeigt werden.

Funktion der Fernbedienungstasten während der Filmwiedergabe:

PLAY/PAUSE: Wiedergabe pausieren und fortsetzen

PREV/NEXT: Nächstes Kapitel bzw.{nachste Datei wiedergeben

FR/FF: Bildschlauf vorwärts bzw. ruckwärts

MENU: Menu mit den Optionen Untertitel, Audio, Gehe zu, Wiederholen und Video Setting ein- und ausblenden

STOP: Wiedergabe unterbrechen

VOL+/-: Lautstärke einstellen (bei einigen Audioformaten und HDMI RAW Ausgabe nicht verfügbar.

ZOOM: Bildausschnitt vergroßern

INFO: Detaillierte Informationen über die Videodatei anzeigen.

Filmwiedergabe

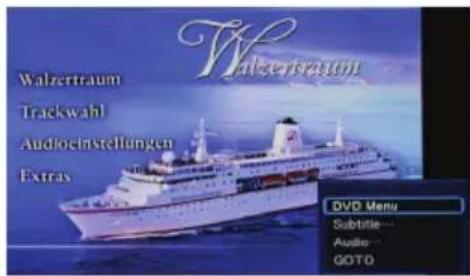

Optionen während der Filmwiedergabe

Drücken Sie während der Filmwiedergabe die Taste MENU, das Menu mit den Wiedergabeoptionen wird angezeigt. Abhängig vom Typ der Datei, welche gera- de wiedergegeben wird, stehen evil. nicht alle Optionen zur Verfugung.

DVD Menu:

Zum DVD-Menu wechseln (Nur bei der Wiedergabe von kompletten DVD Datei-strukturen oder ISO Dateien.

Gehe zu:

Zu einer bestimmten Zeit, einem Kapitel oder einem Titel wechseln

Audio:

Zwischen verfügbar Tonspuren wechseln

Untertitel:

Untertitel auswahlen und konfigurieren

Titel wiederholen, Alle wiederholen:

Den laufenden oder alle Titel in einer Endlosschleife abspielen. "Repeat Off" beendet den Wiederholungsmodus

Video Setting:

Helligkeit, Sattigung, Kontrast und Farbston einstellen.

Wie empfehlen, Helligkeit, Sattigung, Kontrast und Farbston zunachst am Fernseher korrekt einzustellen. Solle das Ergebnis nicht zufriedenstellend sein, dann passen Sie die Einstellungen beim HMB 2100 an.

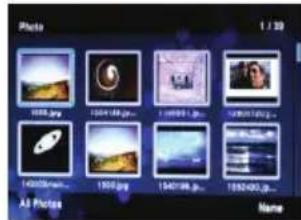

Fotowiedergabe

Wahlen Sie das Symbol FOTO auf dem Anfangsbildschirm aus. Nach dem Einsatzen bzw. anschließen von Speichergeräten besteht der HMB 2100 evtl. eine Zeit um Fotodateien zu finden und diese aufzulisten. In der dann angezeigten Ansicht werden nur Fotodateien angezeigt, die vom HMB 2100 wiedergegeben werden konnen. Der HMB 2100 unterstützen: JPEG, BMP, GIF, PNG und TIF.

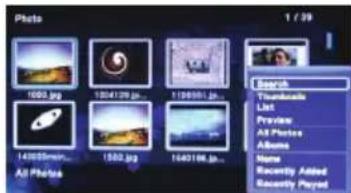

Verfügbare Optionen der Ansicht "FOTO"

Drücken Sie die Taste MENU um das Menu mit den verfügbaren Optionen einzublenden:

Wahlen Sie Suche aus, um das Suchfenster einzublenden.

• Aändern Sie die Ansicht, Sie haben die Wahl zwischen Miniaturansicht, Listenansicht und Listenansicht mit Vorschaufenster

• Dateien können nach Name, Datum des Hinzufugens oder nach Wie-dergabehäufigkeit sortiert angezeigt werden.

Funktion der Fernbedienungstasten während der Fotowiedergabe:

PREV/NEXT/Rechts/Links: Nächstes/vorheriges Foto anzeigen

Aufwärts/Abwärts: Bild drehen

MENU: Menu mit den Optionen ein- und ausblenden

STOP: Fotoanzeige beenden

VOL+/-: Lautstärke der Hintergrundmusik einstellen

ZOOM: Bildausschnitt vergroßern

INFO: Detaillierte Informationen über die Fotodatei anzeigen.

Fotowiedergabe

Optionen während der Fotowiedergabe

Drücken Sie während der Fotowiedergabe die Taste MENU, das Menu mit den Wiedergabeoptionen wird angezeigt.

Anzeigedauer:

Die Anzeigedauer eines Bildes während einer Diashow festlegen.

Überblendung:

Den Übergangseffekt zwischen Bilden einer Diashow festlegen.

Normal:

Ausgewähltes Bild permanent Anzeigen, keine Diashow

Fort. Wiedergabe:

Diashow. Bilder nacheinander anzeigen.

Zufällig:

Diashow. Bilder in zufälliger Reihenfolge anzeigen.

Musik wahlen:

Hintergrundmusik für die Diashow auswahlen. Musik aus schaltet die Hintergrundmusik ab.

Video Setting:

Helligkeit, Sattigung, Kontrast und Farbston einstellen

Achtung: bei einigen Anzeigegeräten kann das permanente oder zu lange Anzei- gen von Fotos zu zeitweisen oder dauerhaften Beeinträchtigungen des Bild-schirms führen ("Einbrennen"). Beachten Sie dazu die Vorgaben des Herstellers Ihres Anzeigegerätes und vermeiden Sie Schaden durch zu langes Anzeige von unbewegten Bildern.

Musikwiedergabe

Wahlen Sie das Symbol MUSIK auf dem Anfangsbildschirm aus. Nach dem Einsatzen bzw. anschließen von Speichergeräten besteht der HMB 2100 evtl. eine Zeit um Musicdateien zu finden und diese aufzulisten. In der dann angezeigten Ansicht werden nur Musicdateien angezeigt, die vom HMB 2100 wiedergegeben werden können. Der HMB 2100 unterstützt folgende D ateity- pen: MP3, WMA und OGG.

Verfügbare Optionen der Ansicht "MUSIK"

Drücken Sie die Taste MENU um das Menu mit den verfügbaren Optionen einzublenden:

Wahlen Sie Suche aus, um das Suchfenster einzublenden.
- Andern Sie die Ansicht, Sie haben die Wahl zwischen Miniaturansicht, Listenansicht und Listenansicht mit Vorschaufenster
- Musicdateien können nach Titel, Album, Interpret, Genre oder Jahr sortiert angezeigt werden.
Titel können nach Name, Datum des Hinzufugens oder nach Wiedergabehäufigkeit sortiert angezeigt werden.
- Wiedergabelisten können aufgerufen werden

Funktion der Fernbedienungstasten während der Musik wiedergabe:

PLAY/PAUSE: Wiedergabe starten/pausieren

FR/FF: Suchlauf rück-/vorwärts

MENU: Menu mit den Optionen ein- und ausblenden

STOP: Wiedergabe unterbrechen

VOL+/-: Lautstärke einstellen

INFO: Detaillierte Informationen über die Fotodatei anzeigen.

Aufwärts-/Abwärts: Musikdatei auswahlen

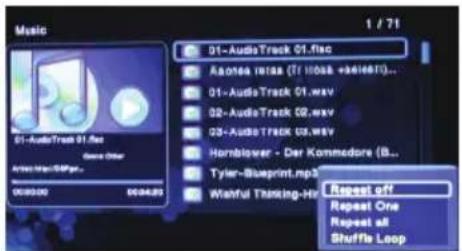

Optionen während der Musikwiedergabe

Drücken Sie während der Musilwiedergabe die Taste MENU, das Menu mit den Wiedergabeoptionen wird angezeigt.

Musikwiedergabe/Dateimanager

Normal

Eine Datei wiedergeben

Einmal wiederholen

Ausgewählte Datei in einer Endlosschlei- fe wiedergeben

Fort. Wiedergabe:

Musikdateien nacheinander Wiederergeben

Zufällig:

Musikdateien in zufälliger Reihenfolge Wiedergeben.

Dateimanager

Mit dem Dateimanager konnen Sie auf alle Dateien und Verzeichnisse auf allen angeschlossenen Speichermedien zugreifen. Datien und Verzeichnisse konnen kopiert, umbenannt oder gelöscht werden.

Verfügbare Optionen im Dateimanager

Drücken Sie die Taste MENU um das Menu mit den verfügbaren Optionen einzublenden:

• Andern Sie die Ansicht, Sie haben die Wahl zwischen Miniaturansicht, Listenansicht und Listenansicht mit Vorschaufenster

Datemanager

Wiedergabelisten

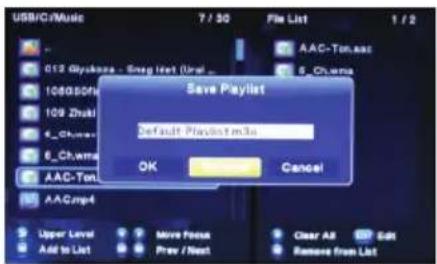

Erstellen von Wiedergabelisten

Rufen Sie über den Anfangsbildschirmen Bereich Musik auf

• Drucken Sie die Taste EDIT

Wahlen Sie mit den Pfeiltasten Datien aus, die Sie zur Wiedergabeliste hinzufugen möchten. Nutzen Sie die PLAY/PAUSE Taste zum hinzufugen einer ausgewählten Datie.

• Wenn Sie alle gewünschten Dateien hinzugeführten haben, drücken Sie die Taste EDIT erneut.
  Wahlen Sie Spielliste speichern
• Sie können die Beste mit dem vorgeschlagenen Namen speichern (OK) oder der Beste einen neuen Namen geben (Umbenennen) und diese danach Speichern

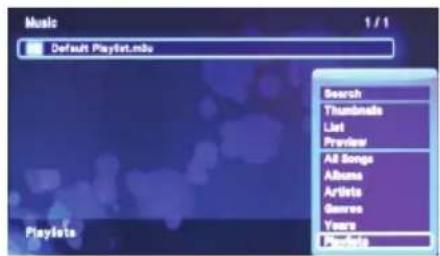

Abspielen von Wiedergabelisten

Rufen Sie über den Anfangsbildschirmen Bereich Musik auf
- Drucken Sie die Taste MENU
Wahlen Sie mit den Pfeiltasten die Option Wiedergabelisten aus und bestätigen Sie ihre Auswahl mit OK.
- Eine Liste der verfügbaren Wiedergabelisten wird angezeigt.

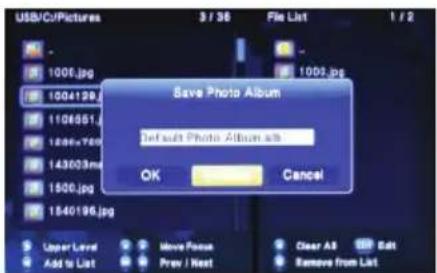

Fotoalbum

Fotoalben haben die gleiche Funktion für Fotodateien wie Wiedergabelisten für Musikdateien.

Zum Erstellen von Fotoalben gehen Sie genauso wie fur das Erstellen von Wiedergabelisten vor. Rufen Sie jedoch über den Anfangsbildschirm den Bereich Foto auf.Drucken Sie die Taste EDIT, wahlen Sie Fotos fur das Album aus und fugen Sie es mit PLAY/ PAUSE zum Album hinzu.Haben Sie alle gewünschten Fotos hinzugefügt, drucken Sie die Taste EDIT und speichern das Fotoalbum.

Zum Aufrufen des Fotoalbums rufen Sie über den Anfangsbildschirm den Bereich Foto auf. Drücken Sie die Taste MENU, die Option ALBUM listet alle verfügbaren Fotoalben auf.

Dateimanager

Kopieren

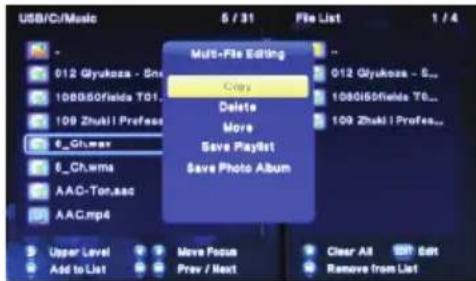

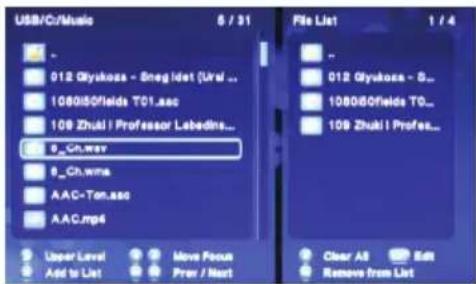

Kopieren im Bereich Film, Foto und Musik

Rufen Sie über den Anfangsbildschirm en Bereich Film, Foto oder Musik auf
- Drucken Sie die Taste EDIT
Wahlen Sie mit den Pfeiltasten Dateien aus, die Sie kopieren möchten. Nutzen Sie die PLAY/ PAUSE Taste zum hinzufugen einer ausgewählten Datie.
- Wenn Sie alle gewünschten Dateien hinzugeführten haben, drücken Sie die Taste EDIT erneut.
Wahlen Sie Kopieren.
Wahlen Sie aus, auf welches Geräte bzw. in welches Verzeichnis Sie die Dateien kopieren wollen.
- Starten Sie den Kopiervorgang mit PLAY/PAUSE

Wenn Sie Dateien verschiben oder loschen möchten, wahlen Sie anstellen von Kopieren einfach Verschieben oder Löschen nach dem Drucken der Taste EDIT.

COPY Taste

Die COPY-Taste an der Vorderseite des HMB 2100 kopiert alle Datien eines angeschlossen USB- oder Kartenspeichers auf die ggf. eingebaute Festplatte. Nach dem Drucken der Taste COPY erstellt der HMB 2100 ein neues Verzeichnis auf der internen Festplatte und kopiert alle Datien von Speicherkarte oder USB-Speichergerät in these.

Kopieren/Verschieben/Löschen im Bereich "Dateimanager"

Rufen Sie über den Anfangsbildschirm den Bereich Dateimanager auf
Wahlen Sie die Datei aus, die Sie Kopieren/Verschieben/Löschen möchten
- Drucken Sie die Taste EDIT
Wahlen Sie die gewünschte Funktion aus (Kopieren/Verschieben/Löschen)

Spezifikationen

Anschlüsse

2.5" SATA HDD

Unterstützte Dateisysteme

FAT32/NTFS

Unterstützte Dateiformate:

Unterstützte Videoformate:

MPEG-1

HD MPEG-2

HD MPEG-4 SP/ASP/AVC (H.264)

WMV9 (VC-1)

Unterstützte Audioformate:

MP2/3, OGG Vorbis, WMA Standard, PCM, LPCM, RA, DTS, Dolby Digital, Dolby Digital Plus, Dolby TrueHD)

Unterstützte Untertitelformate:

Hinweise: technische Änderungen vorbehalten

Fehlerbehebung

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. Technischer Kundenservice von Xoro/ MAS/ERS:

Tel.: [phone]
- Internet: www.xoro.de/support

Symptom	Korrektur
Kein Strom	• Stecken Sie den Stecker vorsichtig in die Steckdose • Drücken Sie die POWER Taste auf der Fern-bedienung
Keine Wiedergabe	• Überprüfen Sie den angeschlossenen Datenträger ob dieser richtig angeschlossen ist. • Überprüfen Sie das Dateisystem des Datenträgers • Kontrollieren Sie den Inahl auf abspielbare Dateien • Entfernen Sie den Datenträger und schreiben desen erneut an • Versuchen Sie einen anderen Datenträger
Fernbedienung reagiert nicht	• Sind die Batterien richtig eingelegt (Polarität)? • Batterien sind erschöpf.itte nutzen Sie neue. • Richten Sie die Fernbedienung auf dem Infrarot-sensor des HMB 2100. • Entfernen Sie alle Hindernisse auf dem Weg des Signals (Fernbedienung und HMB 2100). • Achten Sie auf den Abstand und dem Operationswinkel.itte nicht mehr als 5 Meter Abstand und einen Winkel von 30 Grad.
Keine Taste Funktioniert	• Schalten Sie den HMB 2100 mit der POWER Taste auf der Fernbedienung aus. • Trennen Sie das Gerät komplett von Stromnetz und warten Sie weniger. Verbinden Sie den HMB 2100 erneut und überprüfen Sie die Funktionen.

Fehlerbehebung

Symptom	Korrektur/Ursachen
Kein Ton	Überprüfen Sie die Lautstärke. Überprüfen Sie die Kabelverbindung AV-Verträger ist eingeschaltet? Achten Sie auf den richtigen Eingang am Verträger. Bitte wechseln Sie die Tonspur in der Filmdatei, da ggf eine nicht entwickelte Tonspur vorliegt. Kontrollieren Sie die Parameter und Format des Musikstücks Kontrollieren Sie die Einstellung für das HDMI Tonformat
Kein Bild	Überprüfen Sie die Kabelverbindung Überprüfen Sie, ob die korrekte HDMI Auflösung für ihren Fernseher gewählt wurde Verwenden Sie hochwertige HDMI-Kabel
HMB 2100 wird vom PC nicht erkannt.	Die USB-Stormversorgung reicht elev. nicht für den HMB2100 aus.itte schreiben Sie zusätzlich das Netzteil an.Der Computer unterstützt keine USB Massen-speichergeräte,itte aktualisieren Sie ihr BetriebssystemDer Computer unterstützen das NTFS Dateisystem nicht.itte wenden Sie sich an den Kundendienst Ihr Computerherstellers
HMB 2100 erkennt USBMassenspeichererät nicht	Das USB Gerät verbraucht mehr als Strom oder verletzt andere USB Spezifikationen.itte verwenden Sie ein anderes USB GerätDas Dateisystem auf dem USB Gerät wird nicht entwickelzt.itte verwenden Sie ein unterstütztes Dateisystem.
Es werden keine Dateien in der Ansicht "Film", "Musik", "Foto" angezeigt	Der HMB 2100 besteht einen Augenblick um eine größere Anzahl von Dateien zu erkennen und anzuzeigen.Beachten Sie die Option "Speicher scanen" (Seite 19)

Gewährleistung

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erworbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausge

bauten / ausgetauschen Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus) beträgt 6 Monate. Sofern das Gerä einen eingebauten Daten Speicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Daten Sicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG gehalt sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen.itte notieren Sie sich daher gegebenenfalls ihre personlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerä eingesandtes Produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Rauch, Wasser, Batterieauslauf, Fällschung.

Außer dem ausgeschlossen sind Schäden durch Reparaturarbeiten un autorisierter Agenturen und Schäden die durch das Aufspiel eines Firmware Upgrades entstanden sind, es sei dess, es war erforderlich, das Upgrade zu installmenten, um zugesicherte Eigenschaften überhaupt erst zu erhögbaren.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannterHigherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäß und reibungslose Abwicklung von Gewährleistungsfallen / Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http:// www.xoro.de/service/ oder Telefonisch (s.u.)

Senden Sieitte das Gerat originalverpackt einschlieblich aller Zubehorteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sightbar notieren!) an:

MAS Elektronik AG

Pollhornbogen 19

21107 Hamburg

Kundendienst:

e-mail: [e-mail]

Hotline: +49 (0) 40 - 77 11 09 - 17

Fax: +49 (0) 40 - 76 73 35 -15

Mini HD Media-Player

HΠβ 2100

USER MANUAL

Table of Content

Table of Content			3
Safety Information			4
Notes
Recycling	Information			7
Package	Content		8
Features		8
Main Unit	1	0
Remote Control	1	1
Installation of 2,5" SATA Hard Disc Drive	12
Connection	15
Functions
Set	up	menu			18
Movie	Playback			22
Photo	Playback			24
Music	Playback			26
File	Manager			27
Playlist	Manager		28
Copy	function		29
Specifications	30
Troubleshooting	3	1

Safety Information

User Manual

The "Grüne Punkt" denotes that the MAS Elektronik AG pays a duty to the "Gesellschaft für Abfallvermeidung und Sekundärrohrstoffgewinnung".

Notes

Package Contents
