Produkttyp	DVB-S2 Mediaplayer / Satellitenreceiver
Modell	XORO HRS 8600 CI
Abmessungen	270 x 160 x 43 mm
Gewicht	0.80 kg
Stromversorgung	AC 220-240 V, 50/60 Hz
Leistungsaufnahme	<8 W (Betrieb), <1 W (Standby)
Satelliteneingang	950-2150 MHz, F-Anschluss, 75 Ω
LNB-Unterstützung	13/18 V, 500 mA, DiSEqC 1.0/1.1/1.2, USALS, Unicable
Videoausgänge	HDMI 1.3 (bis zu 1080p), SCART (RGB/CVBS), Komponente (Y Pb Pr), Composite (CVBS)
Audioausgänge	Koaxial digital, Stereo RCA (L/R)
Common Interface	1 Steckplatz (für CAM-Modul und Pay-TV-Karte)
USB-Anschluss	USB 2.0, unterstützt bis zu 16 GB USB-Sticks, FAT32/NTFS
PVR-fähig	Zeichnet DVB-S/S2 auf USB-Speicher auf (TS-Format)
Zeitversetzung	Live-TV anhalten und zurückspulen mit USB-Speicher
Medienwiedergabe	Video: MPEG-2, H.264, AVI, MKV, MP4, TS, MPG, M2TS; Audio: MP3, WMA, FLAC, AAC, MP2; Foto: JPEG, BMP, PNG
EPG	Elektronischer Programmführer mit jetzt/nächstes und 7-Tage-Ansicht
Videotext	DVB-ETS300472 kompatibel
Videoauflösung	Bis zu 1080p (HDMI), 576p/720p/1080i ebenfalls verfügbar
Seitenverhältnis	4:3, 16:9, Letterbox, Pan Scan
Spiele	Eingebaute Spiele (Tetris, Box Man, etc.) + Native32-Unterstützung via USB
Sicherheitszertifikate	CE, FCC Part 15, Dolby Laboratories Lizenz

Häufig gestellte Fragen - HRS 8600 CI XORO

Wie richte ich den HRS 8600 CI zum ersten Mal ein?

Schließen Sie die Satellitenschüssel an den LNB IN-Anschluss an und verbinden Sie den Receiver über HDMI oder SCART mit Ihrem Fernseher. Stecken Sie das Netzkabel ein. Beim ersten Start erscheint das Menü Installation. Wählen Sie Ihre OSD-Sprache, Zeitzone und entweder Einzelsatellitensuche oder Mehrfachs satellitensuche. Folgen Sie den Anweisungen auf dem Bildschirm, um Kanäle zu suchen.

Wie nehme ich ein Fernsehprogramm auf?

Schließen Sie einen USB-Stick (mindestens 4 GB, empfohlen 16 GB) formatiert in FAT32 oder NTFS an den USB-Anschluss an. Drücken Sie während des Anschauens eines Kanals die RECORD-Taste auf der Fernbedienung. Die Aufnahme startet sofort. Drücken Sie STOP, um die Aufnahme zu beenden. Aufgenommene Dateien werden im Ordner PVR auf dem USB-Laufwerk gespeichert.

Was ist Zeitversetzung und wie verwende ich sie?

Die Zeitversetzung ermöglicht es, Live-TV anzuhalten und zurückzuspulen. Aktivieren Sie sie zuerst in Menü > Einstellungen > PVR-Einstellungen. Setzen Sie Zeitversetzung auf Ein oder Auto. Drücken Sie dann während des Live-TV die TIMESHIFT-Taste zum Anhalten. Verwenden Sie PLAY zum Fortsetzen, REW zum Zurückspulen und STOP zum Beenden. Ein USB-Speicher muss angeschlossen sein.

Welche Dateiformate werden für die USB-Wiedergabe unterstützt?

Der Mediaplayer unterstützt Video: MPEG-2, H.264, AVI, MKV, MP4, TS, MPG, M2TS; Audio: MP3, WMA, FLAC, AAC, MP2; Foto: JPEG, BMP, PNG. Beachten Sie, dass einige Kombinationen aufgrund der Codec-Vielfalt möglicherweise nicht abgespielt werden können.

Wie aktualisiere ich die Software/Firmware?

Laden Sie die neueste Firmware von www.xoro.de herunter und kopieren Sie die Update-Datei (z.B. update.bin) in das Stammverzeichnis eines USB-Sticks. Stecken Sie den Stick ein, gehen Sie zu Menü > Einstellungen > Upgrade und wählen Sie die Datei aus. Schalten Sie das Gerät während des Updates nicht aus. Das Gerät startet automatisch neu.

Warum gibt es kein Signal auf meinem Receiver?

Überprüfen Sie, ob die Satellitenschüssel richtig ausgerichtet und das LNB-Kabel angeschlossen ist. Stellen Sie sicher, dass LNB-Strom in den Antenneneinstellungen auf Ein gesetzt ist. Wenn Sie DiSEqC-Schalter verwenden, überprüfen Sie die korrekten Einstellungen. Eine größere Schüssel (80 cm) kann den Empfang bei schlechtem Wetter verbessern. Versuchen Sie einen Blindscan, um alle Kanäle zu finden.

Kann ich ein CAM-Modul für Pay-TV verwenden?

Ja, stecken Sie das CAM-Modul (mit der Abonnementkarte) in den Common Interface-Steckplatz an der Frontplatte. Achten Sie darauf, dass der Goldchip der Karte nach unten zeigt. Das Modul sollte vollständig eingesteckt werden, bis es einrastet. Gehen Sie dann zu Menü > Einstellungen > Common Interface, um Modulinformationen anzuzeigen.

Wie richte ich die Kindersicherung ein?

Gehen Sie zu Menü > Einstellungen > Kindersicherung. Sie können eine Altersfreigabe festlegen und die System Sperre aktivieren, um Menüs mit einem Passwort zu schützen. Die Standard-PIN ist 0000. Ändern Sie sie unter PIN-Code ändern.

Was soll ich tun, wenn die Fernbedienung nicht mehr funktioniert?

Ersetzen Sie die Batterien (Typ AAA). Stellen Sie sicher, dass die Fernbedienung sich innerhalb von 5 Metern und in einem Winkel von 30° zum Receiver befindet. Entfernen Sie Hindernisse und vermeiden Sie direktes Sonnenlicht auf den IR-Sensor. Wenn es immer noch nicht funktioniert, setzen Sie den Receiver zurück, indem Sie ihn für einige Sekunden vom Stromnetz trennen.

Wie reinige und pflege ich den HRS 8600 CI?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite abzuwischen. Verwenden Sie keine Flüssigkeiten oder Chemikalien. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind. Vermeiden Sie direkte Sonneneinstrahlung, Regen oder Feuchtigkeit. Bei längerem Nichtgebrauch ziehen Sie den Netzstecker.

BEDIENUNGSANLEITUNG HRS 8600 CI XORO

Aufnahmeprogrammierung (allgemein) 39 Aufnahmeliste 40

Multimedia-Player

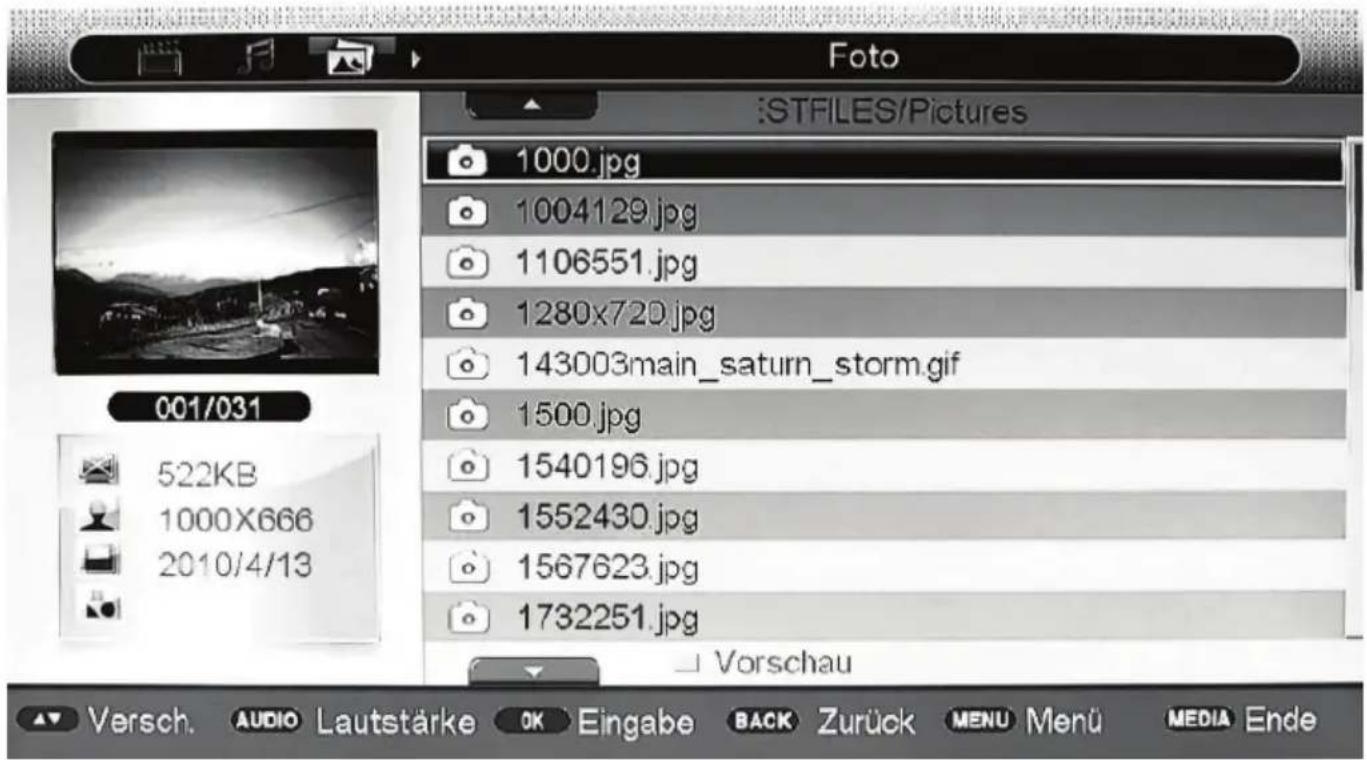

USB Photo	Anschluss					42
					43
	Spezifikationen			Bilddateien		44
M	u	s	i	k			4
	Spezifikationen			Musikdateien		45

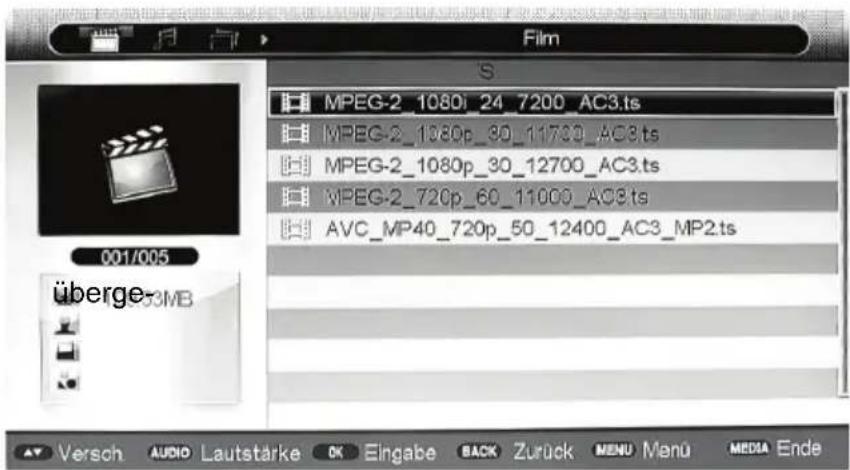

F	i	l	m	e			4
	Spezifikationen			Videodateien		46
Aufnahmemanager					48
Speichermanager					49

Einstellungen

Installation						51
Kanal						51
Präferenz						54
Einstellung						57
A	V						6	0

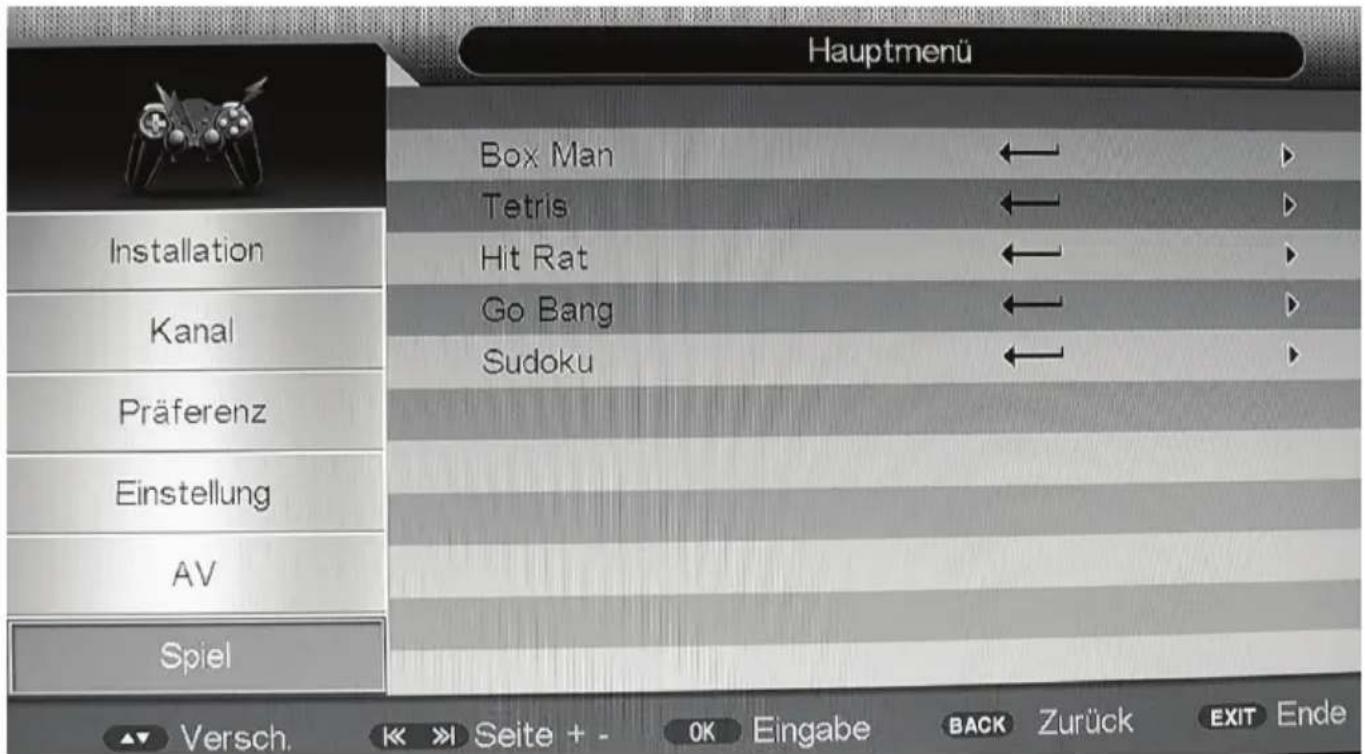

S	p	i	e	l	e

Problemlösung	6	3
Spezifikation		6	4

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen" an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

Das Gerät wurde getestet und entspricht lt. FCC Norm den Standards eines Klasse B Gerätes. Diese Standards wurden entwickelt um Interferenzen mit anderen heimischen Elektrogeräten zu vermeiden bzw. zu reduzieren. Dieses Gerät kann Radiowellen verursachen und ist es nicht wie in der Anleitung vorgeschrieben installiert, kann es zu Störungen des Radios oder Fernsehers, zum Beispiel beim Ein- oder Ausschalten des Gerätes kommen.

Bedienungsanleitung

1. Folgen Sie den Sicherheitshinweisen und Instruktionen dieses Handbuches.
2. Dieses Handbuch sollte für späteres Nachschlagen sicher aufbewahrt werden.
3. Alle Hinweise und Warnungen, die in diesem Handbuch erwähnt werden, müssen eingehalten werden.

Satellitenschüssel

Der DVB-S Empfänger wird an einer Satellitenschüssel angeschlossen.

1. Wenn Sie die Satellitenschüssel anschließen oder entfernen möchten, bitte schalten Sie das Gerät vorher aus und ziehen Sie die Stecker aus der Steckdose. Andernfalls könnte es zu Rückkoppelungen und Schädigungen der angeschlossen Geräte kommen.
2. Sollten Sie das Gerät in Verbindung mit einer Satellitenschüssel nutzen, vergewissern Sie sich, dass diese oder das Kabel geerdet sind.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
  • Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Hinweis:

Bei ASTRA oder anderen Betreibern können die Sie die notwendigen Positionen und Ausrichtung für Ihren Standort entnehmen. Mit den Winkelwerten Evaluation und Azimut richten Sie die Schüssel ein.

Stromversorgung

1. Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.

2. Das Gerät kann nur mit der auf der Rückseite beschriebenen Voltzahl betrieben werden. Sollten Sie die Stromstärke nicht kennen, fragen Sie bitte einen Elektriker.

3. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.

4. Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.

5. Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.

6. Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.

7. Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.

8. Das Gerät hat einen Überladungsschutz. Sollte dieser vom Fachmann ausgetauscht werden, vergewissern Sie sich, dass das Gerät wieder sicher funktioniert. Um das Gerät vor einem Blitzeinschlag zu schützen, sollten Sie es aus der Steckdose entfernen. Dies gilt auch für den Fall, dass das Gerät längere Zeit nicht genutzt wird.

9. Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Stecker aus der Steckdose und der Antenne/Kabel. Dies verhindert Schäden aufgrund von Blitzschlägen.

10. Eine Außenantenne sollte nicht in der Nähe von Stromleitungen oder sonstigen Stromkreisen angebracht werden. Beim Anbringen solcher Antennen ist extreme Vorsicht geboten, da der Kontakt mit solchen Leitungen tödlich enden kann.

11. Überspannen Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.

12. In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.

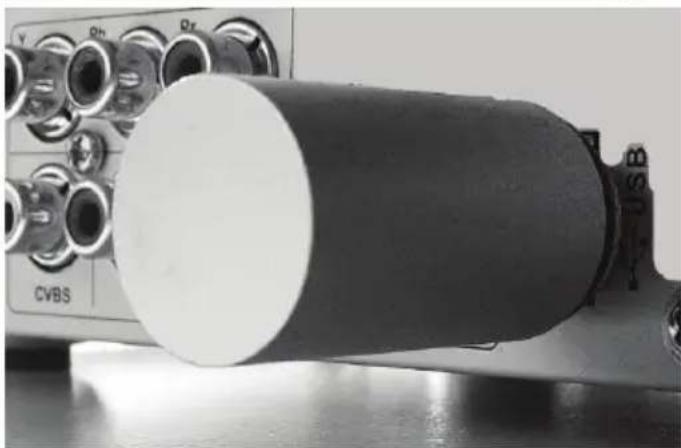

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.

2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.

3. Bei USB Speichermedium wird nur FAT, FAT 32 oder NTFS unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.

4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

5. Bitte beachten Sie, dass bei einer Formatierung des Speichers mit dem Empfänger alle Daten gelöscht werden und nicht wiederhergestellt werden können. Sichern Sie alle Daten des USB Speichers.

6. Wir empfehlen, wenn Sie mit dem HRS 8600 CI Sendungen aufnehmen oder die Time Shift Funktion nutzen, benutzen Sie einen separaten USB Speicher und kopieren Sie nie wichtige Daten darauf.

Aufstellung

1. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.

2. Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

3. Dieses Produkt sollte in einem TV-Regal mit Rollen vorsichtig bewegt werden. Ruckartige Stopps, unebene Flächen könnten dafür sorgen, dass der Wagen evtl. umkippt.

4. Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie den Bildschirmschoner oder schalten Sie das Gerät aus.

5. Betreiben Sie das Gerät nie permanent im 4:3 Modus. Dies könnte bei längere Benutzung zu Schäden am Bildschirm führen.

6. Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.

7. Schalten Sie das Gerät aus und trennen Sie die Stromverbindung, wenn Sie das Gerät länger nicht nutzen.

8. Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.

9. Das Gerät sollte nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.

10. Vermeiden Sie Hitzestau am Gerät.

11. Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.

12. Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.

13. Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.

1. Empfang von digitalen Programmen via Satellit (DVB-S).
2. Empfang von verschlüsselten Fernsehen (Pay-TV) mit einem CAM-Modul und eine Abo-Karte
3. Aufnahme von DVB-S Sendungen auf USB Speicher.
4. Wiedergabe von eigenen DVB-S Aufnahmen von USB Speicher.
5. Zeitversetztes Fernsehen mittels eines angeschlossenen USB Speichers
6. Wiedergabe von unterstützten Video-, Musik- und Bild-Dateien von USB Speicher.
7. Jede andere Verwendung ist nicht gestattet.

Hinweise:

1. CAM-Modul und Abo-Karte werden zusammen in das Common Interface eingesteckt.
2. CAM-Modul und Abo-Karte für Pay-TV sind nicht teil des Lieferumfangs

Dolby

1. Führen Sie Reparaturen niemals selber durch, bitte überlassen Sie dies immer qualifiziertem Personal.

2. Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.

Ändern Sie nur die Einstellungen, die hier beschrieben werden. Das Ändern anderer Einstellung zieht eine kostspielige Instandsetzung eines Technikers nach sich. e. Wenn das Gerät fallen gelassen wurde und wenn das Produkt Leistungsschwankungen aufweist.

1. Verwenden Sie originale Ersatzteile oder Teile, die die selben Eigenschaften besitzen. Falsche Ersatzteile können zu Kurzschlüssen oder Feuer und anderen Pannen führen.
2. Nach jeder Reparatur sollte der Techniker Sicherheitschecks durchführen, um die richtige Funktionsweise sicherzustellen.
3. Bitte beachten Sie im Abschnitt Fehlerbehebung unsere Serviceadressen und Telefonnummern.
4. Starke Nikotinfreisetzung durch Rauchen schädigt die Elektronik des Gerätes. Dies ist eine unsachgemäße Nutzung des Gerätes und im Servicefall entfällt der Garantieanspruch.

Dies ist jedoch keine Garantie dafür, dass diese Störungen nie auftreten können. Sollten diese Störungen bei Ihnen auftreten, probieren Sie bitte folgendes:

• Positionieren oder richten Sie die Schüssel anders aus.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem gestörten Gerät.
• Stecken Sie den Netzstecker des Empfängers in eine andere Steckdose als das gestörte Gerät.
  • Wiederholen Sie den Suchlauf und achten Sie auf die Einstellungen
• Überprüfen Sie den USB Speicher
• Sind Ihre Dateien kompatibel zu den unterstützten Formaten?
• Setzen Sie sich mit dem Händler oder einem Radio/Fernsehtechniker in Verbindung.

Die Empfangsbedingungen können Sie teilweise selbst beeinflussen. Häufiges Kennzeichen eines schlechten Empfangs ist z. B. ein eingefrorenes Bild oder die Meldung „Kein Signal“. Sie haben verschiedene Möglichkeiten den Empfang zu verbessern.

• Achten Sie auf den Durchmesser der Satellitenschüssel. Ist dieser zu klein, dann kann es bei schlechten Wetter zu Störungen kommen. Mit einer größeren Schüssel (80 cm) haben Sie auch bei schlechteren Wetter größere Reserven.
• Achten Sie auf die richtige Ausrichtung der Schüssel zu dem Satelliten.

Wiederverwertung von Elektrogeräte

Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recyclingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht.

Informieren Sie sich über die vor Ort geltende Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und Benutzerhandbuch bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass sie recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

1. Die Batterien können nach Gebrauch in der Verkaufsstelle oder in deren unmittelbarer Nähe unentgeltlich zurückgegeben werden.
2. Der Endverbraucher ist zur Rückgabe gebrauchter Batterien gesetzlich verpflichtet.
3. Die Symbole gemäß Anhang 1 Nr. 1 und 3 der BattV folgende Bedeutung haben: Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehenden Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen.
4. Die Entscheidung welches Zeichen verwendet wird, trifft der zur Kennzeichnung Verpflichtete. Beide Zeichen haben die gleiche Bedeutung.
5. Batterien, die Schadstoffe enthalten, sind durch chemische Symbole gekennzeichnet: Pb = Batterie enthält Blei, Cd = Batterie enthält Cadmium, Hg = Batterie enthält Quecksilber.

Jeder Verbraucher ist gesetzlich verpflichtet, diese Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können. Gebrauchte Batterien entsorgen auch wir kostenlos und umweltgerecht für Sie. Einfach an uns zurücksenden.

Mitgeliefertes Zubehör

Bitte vergewissern Sie sich, dass folgende Zubehörteile in der Verpackung enthalten sind:

• HRS 8600 CI
• Fernbedienung
  • Bedienungsanleitung
• Garantiekarte

Hinweise:

• Veränderungen oder Modifizierungen der Bestandteile des Lieferumfangs führen zum Erlöschen der Garantie.
  • Transportieren und versenden Sie das Gerät ausschließlich in der Originalverpackung.
• Bitte benachrichtigen Sie Ihren Händler, wenn Sie Transportschäden feststellen.
• Entsorgen Sie das Verpackungsmaterial entsprechend den geltenden Vorschriften. Trennen Sie das Verpackungsmaterial nach Papier/Pappe und Plastik.

Eigenschaften

• DVB-S2 Empfänger für hoch auflösendes digitales Fernsehen durch Satellit
- Common Interface (CI) für CAM-Modul und Abo-Karte (Pay-TV)
• HDMI 1.3 Schnittstelle - inklusive Upscaling auf 1080p
• Electronic Programm Guide (EPG) und Videotext
• USB 2.0 High Speed Anschluss
- PVR Ready, nimmt DVB-S Sendungen auf USB Speicher
- Zeitversetztes Fernsehen (Time Shift)
- Wiedergabe von hoch auflösenden Videodateien in den Formaten MPEG-4 ASP, MPEG-4 AVC (H.264), MPEG-2 von USB Speicher
• Unterstützt eine Vielzahl von Video-Container (AVI, MKV, MP4, TS, MPG, M2TS)
- Wiedergabe von Musikdateien in den Formaten MP3, WMA, AAC, FLAC, MP2 und Wave von USB Speicher
- Wiedergabe Bilddateien in den Formaten JPEG, BMP, TIF, GIF und PNG von USB Speicher
- RGB Videoausgabe bei SCART
• Video-Komponentenausgang YUV
• Digitaler Tonausgang (elektrisch/koaxial)
- Stereo Cinch Ausgang
• FBAS (CVBS) Video-Ausgang

Standardeinstellungen

OSD Sprache Deutsch

Seitenverhältnis 16:9 PB

Videoausgang HDMI 720p

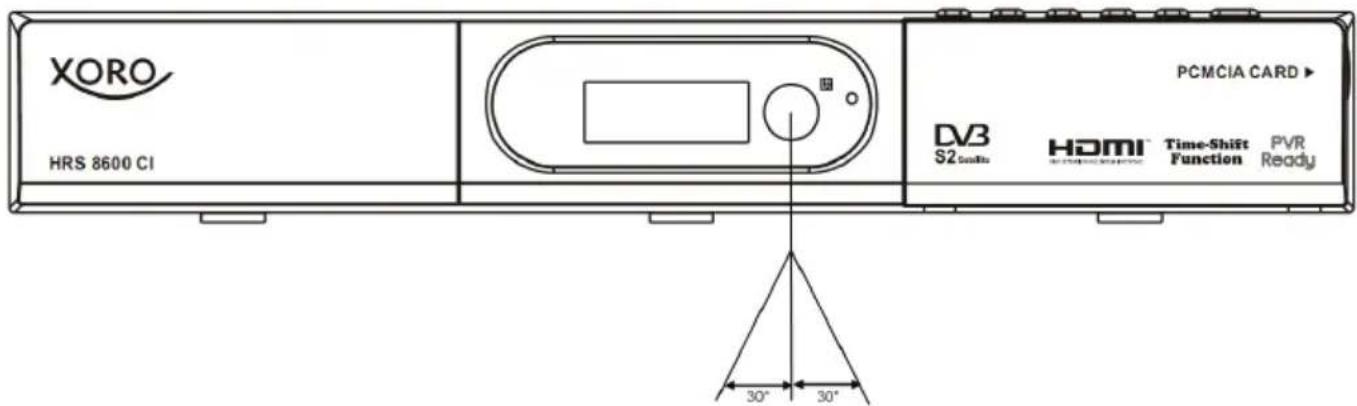

Vorsderseite

1. LED Anzeige
2. Infrarotempfänger
3. Kanal wechseln Tasten (CH+ / CH-)
4. Lautstärke Tasten (VOL- / VOL+)
5. Menü Taste (MENU)
6. Stand-By Taste
7. Common Interface Einschub (CI)

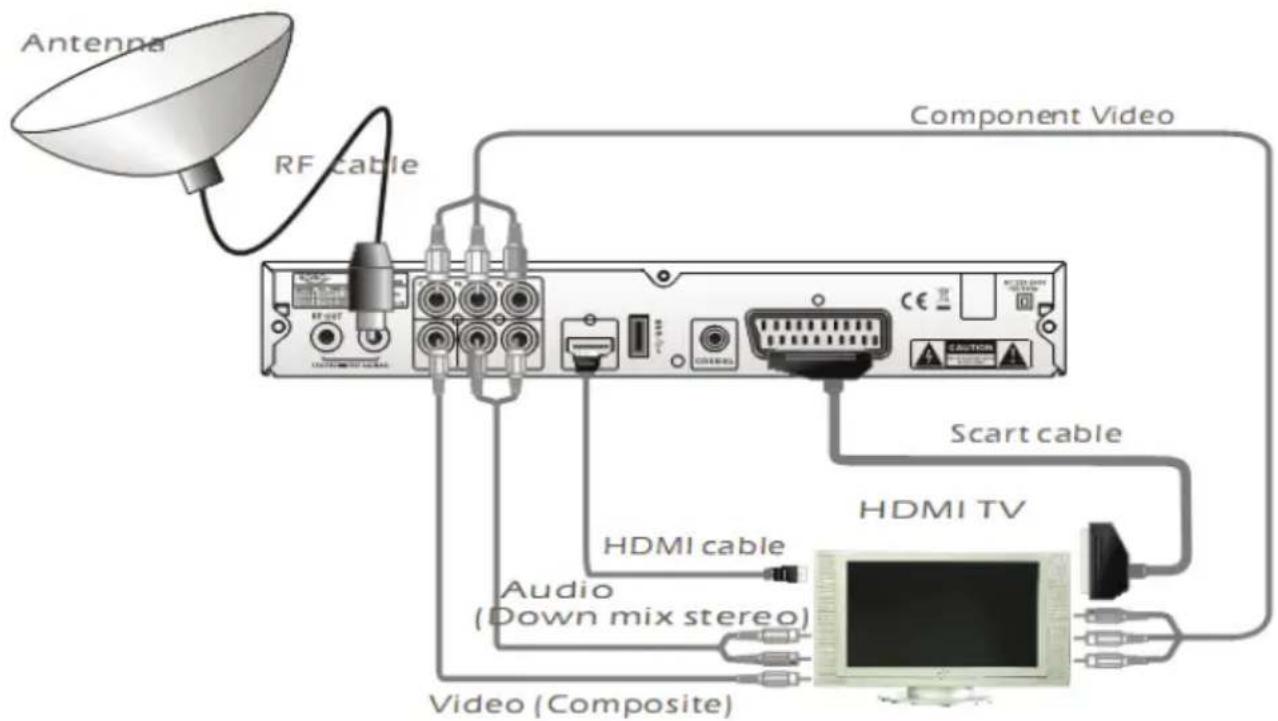

Rückseite

1. Antenneneingang - IEC 60196-24 (LNB IN)
2. Videokomponenten Ausgang (Y Pb Pr)
3. USB Anschluss
4. SCART Ausgang TV
5. Stromkabel
6. RF Ausgang (LOOPOUT)
7. FBAS Videoausgang (CVBS)
8. Stereo Tonausgang (L / R)
9. HDMI Ausgang

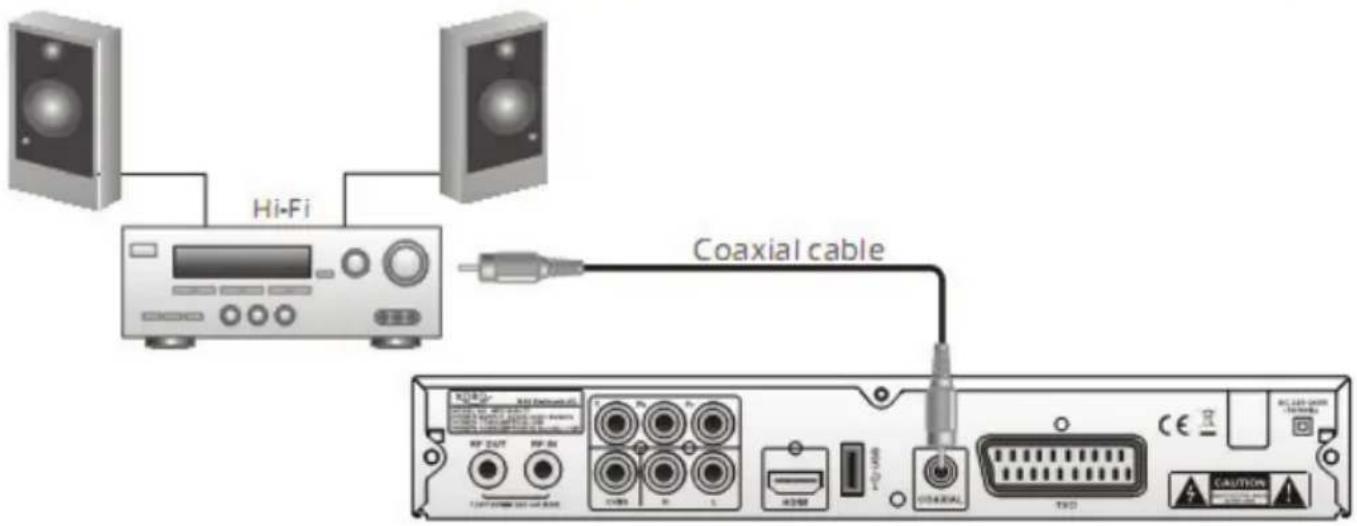

10. Digital Audioausgang (koaxial / elektrisch)

Hinweis:

Achten Sie bei der Installation des Antennenkabels darauf, dass das Gerät vom Stromnetz getrennt ist.

Einlegen der Batterie und Operationsradius

1. Legen Sie die Batterien in das Fach ein. Achten Sie bitte beim Einlegen der Batterie auf die richtige Polarität (+/-).
2. Schieben Sie die Batterieklappe wieder auf (Abbildung).

1. Richten Sie die Fernbedienung immer auf das Sensor-Feld des Gerätes. Die Entfernung zu dem Gerät sollte nicht mehr als 5 Meter betragen und der Operationswinkel nicht größer als 60° sein.
2. Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den HRS 8600 CI eine längere Zeit nicht benutzen.

1. Entfernen und erneuern Sie alte Batterien. Sie können auslaufen und die Fernbedienung beschädigen.
2. Austretende Batterieflüssigkeit mit einem Tuch entfernen.
3. Wenn die Batterieflüssigkeit mit der Haut in Kontakt kommt, bitte die betroffene Stelle sofort säubern/waschen.
4. Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
5. Bei Augenkontakt die Augen auswaschen und einem Arzt aufsuchen.

Tasten der Fernbedienung

1. STAND-BY Taste
2. Media-Player Taste (MEDIA)

3. Abspielen / Pause Taste (PLAY/PAUSE ▶ II)

4. Vorherige Datei Taste (|<<) / Nächste Datei Taste (>>|)

5. Stopp Taste (STOP)

6. EPG Taste

7. Navigationskreuz mit Kanal + (CH+), Kanal- (CH-), Lautstärke + (VOL+) und Lautstärke- (VOL-) Tasten

8. Bestätigen Taste (OK)

9. Aufnahme Taste (RECORD)

10. Numerische Tasten (0 .. 9)

11. Untertitel Taste (SUB)

12. Audio Taste

13. Einstellungsmenü Taste (MENU)

14. Timerprogrammierungstaste (TIMER)

15. Stummschaltung (Mute)

16. Aufnahmeliste Taste (FILE)

17. Schneller Rücklauf bei der Wiedergabe (<<) / Schneller Vorlauf bei der Wiedergabe (>>)

18. Videotext Taste (TEXT)

19. Time Shift Taste (TIMESHIFT)

20. Beenden Taste (EXIT)

21. Letzter Kanal bzw. Zurück Taste (BACK)

22. Wechsel zwischen TV und Radio (TV/R)

23. Informationstaste (INFO)

24. Auflösung ändern Taste (RES)

25. Seitenverhältnis Taste (ASPECT)

26. Funktionstasten

- ROT und Suche (GOTO)

• GRÜN und Wiederholung (REPEAT)

• GELB und Langsame Wiedergabe (SLOW)

• BLAU und Bookmark

Hinweis:

Die Farbtasten Grün, Rot, Gelb und Blau haben in den verschiedenen Modi unterschiedliche Funktionen. Die Arbeitsweise der Tasten wird in den Modi immer erklärt und dargestellt.

Zu einem Fernseher und der Antenne

Allgemeine Informationen:

• Stellen Sie sicher, das das Gerät ausgeschaltet und von dem Stromnetz getrennt ist.
- Lesen Sie die Bedienungsanleitung des Fernsehers und beachten Sie dort die Sicherheits-hinweise.
- Achten Sie auf eine sorgfältigen Anschluss der Steckverbindungen.

Verbinden zu einem TV Fernsehgerät und zu der Satellitenschüssel

Die schematische Zeichnung zeigt die Verbindungen des HRS 8600 CI zu der Antenne und zu dem TV-Gerät.

Vorgehensweise:

a. Stecken Sie an dem HRS 8600 CI ein SCART oder HDMI Kabel an dem SCART oder HDMI Ausgang
b. Schließen Sie das Kabel mit dem SCART bzw. HDMI Eingang Ihres Fernsehgerätes an
c. Verbinden Sie das Antennenkabel mit dem Antenneneingang (LNB IN) des HRS 8600 CI. Schrauben Sie den Stecker fest mit dem Eingang. Achten Sie bitte auf einen fest Sitz der Stecker.
d. Verbinden Sie nun den HRS 8600 CI mit dem Stromnetz.
e. Schalten Sie den DVB-S2 Empfänger und das TV-Gerät ein.
f. Wählen Sie am Fernsehgerät den entsprechenden Eingang (SCART / HDMI / AV / YPbPr)

Hinweis:

1. Der HRS 8600 CI enthält einen so genannten „Loop through“ Antennenausgang (LOOP OUT). Damit können Sie von dem DVB-S2 Empfänger weitere DVB-S Empfangsgeräte anschließen.
2. Sie können natürlich den Empfänger mit einem Videokabel (CVBS) zu dem TV-Gerät verbinden.
3. Sie können natürlich den Empfänger mit einem Videokomponentenkabel (YPbPr) zu dem TV-Gerät verbinden.

Zu einem externen Audio-Dekoder oder Verstärker

Sie haben die Möglichkeit die digitalen Audiosignale auch zu Ihrem externen Decoder oder Verstärker zu übertragen. Dazu können Sie den koaxialen (elektrischen) Anschluss benutzen.

Einrichten der Verbindung:

1. Schalten Sie alle Geräte aus.
2. Trennen Sie auch die Geräte von dem Stromnetz.
3. Etablieren Sie die Video-Übertragung mittels eines SCART oder eines HDMI Kabels zu Ihren TV Fernsehgerät.
4. Verbinden Sie den HRS 8600 CI mit einem koaxialem Kabel zu Ihren externen Decoder oder Verstärker.
5. Schalten Sie beide Geräte an.
6. Aktivieren Sie bei dem externen Decoder oder Verstärker die koaxialen Eingang.

Hinweise:

• Die Kabel sind nicht Teil des Lieferumfangs.
- In Deutschland sind nur bei einigen TV Sender und auch nur bei einigen TV Programmen digitale Audiospuren vorhanden. Informationen wann und welche TV Programme digitale Audiosignale übertragen werden, können Sie in der Regel den TV Programmzeitschriften entnehmen.
- Hinweise über die unterschiedlichen Tonspuren können Sie auch mittels den Informationen der AUDIO Taste erlangen.

Stereo-Verbindung zu einem externen Verstärker oder Soundsystem

Schließen Sie die eine Seite des zweipoligen Cinch-Kabels an den roten und weißen Anschluss L/R auf der Rückseite des Gerätes. Die andere Seite des Cinch Kabel wird in den Stereo Eingang des Verstärkers oder aktiven Soundsystem angeschlossen, welcher manchmal mit AUX IN oder mit Stereo IN bezeichnet wird. Achten Sie immer auf die Farbkodierung des Kabels und der Anschlüsse. Schalten Sie den Verstärker bzw. das aktive Soundsystem ein und wählen Sie den entsprechenden Eingang.

Verbindung

Der HRS 8600 CI ermöglicht einerseits das Empfangen Free-to-Air TV Programme wie z.B. ARD HD oder ZDF HD und anderseits das Empfangen von Bezahlfernsehen wie z.B. ORF HD. Für das Anschauen von Free-to-Air sind keinerlei Komponenten mehr nötig, jedoch ist das Programmangebot gerade bei HDTV eingeschränkt.

In Verbindung mit einem CAM-Modul (CI-Modul) und einer entsprechenden Abo-Karte für Bezahlfernsehen können diese dann entschlüsselt werden. Damit erhalten je nach Abo-Karte eine weitere Vielzahl von HDTV Programme.

Einlegen der Karte und des CAM-Moduls

1. Öffnen Sie die Klappe an der vorderen rechten Seite.
2. Schieben Sie die Abo-Karte (Smatcard) in das CAM-Modul (CI-Module) ein. Beachten Sie dabei die Position des goldenen Chip auf der Abo-Karte. Diese muss richtig in das CAM-Modul eingeführt werden. Der goldene Chip muss hier nach oben zeigen.
3. Abo-Karte und CAM-Modul schließen in der Regel bündig ab.

4. Schieben Sie jetzt vorsichtig das CAM-Modul mit der Abo-Karte in das Common Interface des HRS 8600 CI ein.

5. Achten Sie bei dem Einschieben, dass das Modul nicht verkantet.

1. Damit das CAM-Modul richtig einrastet, müssen Sie am Ende etwas fester mit zwei Hände eindrücken. Dabei spüren Sie einen leichten Widerstand.
2. Wenn das CAM-Modul richtig eingerastet ist, dann können Sie es nicht weiter eindrücken.
3. Nach dem ordnungsgemäßen Einfügen des CAM-Moduls rastet die die Auswurf-taste aus. CAM-Modul und Taste befinden sich auf der gleichen Höhe.

1. Beachten Sie die Anleitungen des Herstellers von CAM-Modul (CI-Modul) und Abo-Karte.
2. Schieben Sie vorsichtig das Modul in den Einschub ein.

Auswurf des Moduls

Drücken Sie die Auswurftaste rechts neben dem CAM-Modul bis zu dem Anschlag. Das CAM-Modul wird ein kleines Stück herausgeschoben. Jetzt können Sie das CAM-Modul vorsichtig aus dem Schacht herausziehen.

USB Anschluss

Schließen Sie den USB-Stick vorsichtig an dem USB Anschluss an. In der Regel zeigt die Beschriftung des USB-Sticks nach rechts.

Entnehmen Sie den USB Stick erst dann, wenn Sie wieder im Live DVB-S Programm sind, andernfalls könnte der Stick beschädigt werden.

1. Schließen Sie am USB Anschluss aufgrund von CE-Richtlinien nur USB Flashspeichemedien (USB Sticks) an.
2. USB Speicher oder Speicherkarten können bis zu 16 GB unterstützt werden. Leider gibt es eine Vielzahl von unterschiedlichen USB-Sticks und nicht alle können unterstützt werden.
3. Bei USB Speichermedium wird nur FAT, FAT 32 oder NTFS unterstützt. Falls ein Medium mit einem anderen Dateisystem formatiert ist, dann wird diese nicht erkannt.
4. Sichern Sie immer alle Daten von dem USB Speicher, wenn dieser an dem Gerät benutzt wird.

Einstellung

Installieren Sie vor dem Anschalten des Gerätes alle notwendigen Kabelverbindungen zu der Satellitenschüssel und zu dem Fernseher. Nutzen Sie bei der Erstinstallation eine SCART Verbindung zwischen HRS 8600 CI und Ihrem TV-Gerät. Bei der ersten Inbetriebnahme des HRS 8600 CI erscheint auf dem TV-Bildschirm das Einstellung - Installationsmenü. Dieses Menü enthält folgende Optionen:

1. OSD Sprache
2. Zeitzone
3. Einzelne Satellitensuche
4. Multi-Sat.-Suche

Mit den Pfeiltasten OBEN und UNTEN können Sie zwischen den Menüpunkten wechseln. Wenn der Menüpunkt farblich hinterlegt ist, drücken Sie die OK Taste zum Aktivieren der Option. Die

einzelnen Optionen ändern Sie mit den Navigationstasten OBEN und UNTEN. Die Menüs können Sie mit der BACK Taste verlassen.

OSD Sprache

Der Menüpunkt enthält die Option für die OSD Sprache.

Zeitzone

Wählen Sie die Zeitzone aus. Bitte nutzen Sie für Deutschland den Wert +01:00.

Einzelne Satellitensuche

Bevor Sie bei den Einstellungen beginnen, sollten Sie sich über das installierten Satellitensystem im klaren sein. Es gibt hier eine Reihe von unterschiedlichen Optionen.

Suchlauf

1. Einzel Satellitensuche

Sie haben die Satellitenschüssel zu einem speziellen Satelliten ausgerichtet und nutzen entweder einen einfach LNB oder Mehrfach LNB. Jeder LNB wird direkt mit dem Satellitenempfänger verbunden.

Satellit ASTRA 19.2

LNB-Typ: Universal

LNB Frequenz: 09750/10600

Transponder: z.B. 11303/22000/H

22KHz: AUTO

LNB Spannung: An

DiSEqC Modus keine

Satellit

Hier können Sie den Satelliten auswählen. Voreingestellt ist ASTRA 19.2.

LNB-Typ

Hier definieren Sie den LNB-Typ. Nutzen Sie die Einstellung Universal. Diese sollte auch voreingestellt sein.

LNB Frequenz

Diese Option ist in der Regel mit dem gewählten LNB-Typ verbunden und ändert sich je nach LNB-Typ. Wenn der LNB-Typ Universal gewählt wurde, dann ist die korrespondierende Frequenz 9750/10600.

Sie können auch einen anderen Bereich eingeben. Dies wird aber nur für Experten empfohlen.

Transponder

Die Einstellung ist in der Regel auch mit dem LNB-Typ verbunden. Hier sind keine Änderungen nötig.

22KHz

Durch die Verwendung des 22-kHz-Signals in Verbindung mit einem Universal-LNB kann das gesamte Astra-Satellitensystem (analog und digital) mit einer einzigen 60cm Antenne empfangen werden. Zum Empfang von digitalen TV- und Radiosignalen wird daher nur noch eine Set-Top-Box für das digitale Fernsehen, benötigt.

Die digitalen TV Sender befinden sich alle im oberen Frequenzband. Benutzen Sie die Einstellung AUTO.

LNB Spannung

Der LNB für digitale Programme wird in der Regel mit 13 und 18V Spannung versorgt. Die Option ist hier automatisch 13/18V.

Die LNB Spannung kann manuell verändert werden. Dies hat einen direkten Einfluss auf das Suchergebnis. Die Optionen sind Aus, 13V, 18V und 13/18V. Wird die Option Aus gewählt, dann wird der LNB nicht mehr von dem Empfänger mit Spannung versorgt. Es können auch dann keine Programme mehr empfangen werden.

Suchlauf

DiSEqC Modus

Hier können Sie die DiSEqC und die Tone Burst Modi auswählen. Bei einer einzelnen Verbindung ist diese ausgeschaltet.

Drücken Sie die BLAUE Taste zum starten des Suchlaufes.

Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können. Diese sind mit den einzelnen Optionen:

Polarisierung: Beide, horizontal, vertikal Kanal Typ Alles, Unverschlüsselt Suchmethode: Auto Suche, Blind Scan, Manuelle Suche

suchen
Polarisierung	beide
Netzwerk Suche	ausgeschaltet
Kanal Typ	Alles
Suchmethode	Auto Suche
Drücken OK zum Starten

Polarisierung

Hier können Sie die Polarisierung festlegen. Nutzen Sie die Einstellung Beide. Damit wird dann beide Bereiche (horizontal und vertikal) abgesucht. Andernfalls erfolgt der Suchlauf nur auf eine der beiden Ausrichtungen. Sie können dann nicht alle Sender finden

Empfehlung: Nutzen Sie die Option Beide!

Kanal Typ

Hier können Sie festlegen, ob Sie bei dem Suchlauf nur unverschlüsselte Sender empfangen möchten oder alle (einschließlich Pay TV) Sender. Wenn Sie eine Abo-Karte in dem HRS 8600 CI nutzen möchten, dann sollten Sie die Einstellung Alle auswählen.

Empfehlung: Nutzen Sie die Option Alle!

Suchmethode

Bei dem Suchmodus können Sie zwischen Auto, Blind und Manuell auswählen.

• Auto hat zu jedem Satelliten eine Transponderliste hinterlegt und bei dem Suchlauf wird anhand dieser Liste gesucht.
• Blind ermöglicht eine Suche nach allen Frequenzen, unabhängig von der hinterlegten Transponderliste.
  • Manuell sucht ausschließlich nach dem gelisteten Transponder.

Empfehlung: Nutzen Sie die Option AUTO!

Hinweise:

1. In der Regel ist die Suche mit der Option Standard ausreichend. Jedoch gibt es immer wieder Änderungen an der Transponderliste. Falls irgendwelche Programme nicht gefunden werden, dann wechseln Sie zu der Option Blind.
2. Mit dem HRS 8600 CI ist es nicht möglich verschlüsselte Sender anzuschauen, nutzen Sie für die „bessere“ Übersicht in der Senderliste nur die Option Freie Sender.

Suchlauf

Nachdem die weiteren Suchparameter eingestellt wurden, drücken Sie die OK Taste und der Suchlauf beginnt. Die empfangenden Sender werden in den entsprechenden Listen angezeigt und nach Beendigung des Suchlaufes abgespeichert.

Suchlauf

Multi-Sat.-Suche

Wählen Sie hier dazu die einzelnen Satelliten aus.

Eine Reihe von unterschiedlichen Kombinationsmöglichkeiten bei der Installation und während des Suchslaufes sind möglich:

1. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst (ab Seite 23)
2. Nutzung mehrerer Satelliten via DiSEqC 1.0 (ab Seite 24)
3. Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1 (ab Seite 25)
4. Nutzung mehrerer Satelliten via DiSEqC 1.2 (ab Seite 26)
5. Nutzung mehrerer Satelliten via USALS (ab Seite 28)
6. Einkabelsystem / Unicable (ab Seite 29)

Hinweis:

Wenn Sie im Einstellungsmenü in die Installation müssen, fragt der Empfänger nach dem Passwort. Geben Sie jetzt 0 0 0 0 ein und der Zugang ist erlaubt.

Suchlauf

2. Nutzung einer direkten Kabelverbindung zwischen Empfänger und Satellitenschüssel unter Verwendung von Toneburst

Toneburst ist ein zusätzliches Schaltkriterium, welches Receiver liefern können. In diesem Signal sind keine digitalen Befehle enthalten, es kann aber dennoch von den meisten Schaltern zur Positionsumschaltung ausgewertet werden.

Vorgehensweise:

1. Markieren Sie in der Satellitenliste den ersten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
2. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
3. Wählen Sie einen Satelliten aus und wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option Tone Burst A. Drücken Sie erneut die OK Taste.
4. Drücken Sie die BACK Taste um in die Satellitenliste zurückzukehren.
5. Markieren Sie in der Satellitenliste den ersten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
6. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
7. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option Tone Burst B. Drücken Sie erneut die OK Taste.
8. Drücken Sie die BACK Taste und Sie gelangen in die Satellitenliste zurück.

Drücken Sie die BLAUE Taste zum starten des Suchlaufes.

Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Suchlauf

3. Nutzung mehrerer Satelliten via DiSEqC 1.0

Die Verteilung von analogen und digitalen Signale von Astra und Eutelsat ist nur mittels DiSEqC™ (Digital Satellite Equipment Control) möglich, sofern nur ein Kabel zum Satellitenreceiver gelegt werden soll. Dieses neue Steuersystem ergänzt die herkömmlichen Schaltkriterien 14/18 Volt bzw. 22 kHz und hebt deren Beschränkungen auf maximal 4 Schaltzustände auf. In der einfachsten Version wird DiSEqC™ dazu benutzt, zwischen zwei Universal-LNBs zu schalten. Die 22 kHz-Schaltung wird zur Umschaltung des unteren und oberen Frequenzbandes im LNB verwendet.

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Vorgehensweise:

1. Markieren Sie in der Satellitenliste den ersten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
2. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
3. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option DiSEqC 1.0. Drücken Sie erneut die OK Taste.
4. Eine weitere Option erscheint. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC 1.0 und wählen Sie die Einstellung A. Bestätigen Sie diese mit der OK Taste.
5. Drücken Sie die BACK Taste um in die Satellitenliste zurückzukehren.
6. Markieren Sie in der Satellitenliste den ersten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
7. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
8. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option DiSEqC 1.0. Drücken Sie erneut die OK Taste.
9. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC 1.0 und wählen Sie die Einstellung B. Bestätigen Sie diese mit der OK Taste.
10. Drücken Sie die BACK Taste.
11. Usw.

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Universal
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0
DiSEqC 1.0	A

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Universal
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0
DiSEqC 1.0	B

Sie haben die Möglichkeit bis zu vier Satelliten auszuwählen. Drücken Sie die BLAUE Taste zum starten des Suchlaufes. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Suchlauf

4. Nutzung mehrerer Satelliten via DiSEqC 1.0/1.1

DiSEqC 1.0 steuert bis zu vier LNBs mit den Befehlen Position A/B und Option A/B. DiSEqC 1.1 steuert bis zu 64 LNBs, es werden Schalter in mehren Ebenen benötigt. Für 16 LNBs nehmen Sie z.B. vier 4/1 DiSEqC 1.0 Schalter, deren Ausgänge werden dann auf die Eingänge eines 4/1 DiSEqC 1.1 Schalters gelegt.

Vorgehensweise:

1. Markieren Sie in der Satellitenliste den ersten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
2. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
3. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option DiSEqC 1.0/1.1. Drücken Sie erneut die OK Taste.
4. Zwei weitere Optionen erscheinen. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC 1.0 und wählen Sie die Einstellung A. Bestätigen Sie diese mit der OK Taste.
5. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC 1.1 und wählen Sie die Einstellung 1. Bestätigen Sie diese mit der OK Taste.
6. Drücken Sie die BACK Taste um in die Satellitenliste zurückzukehren.
7. Markieren Sie in der Satellitenliste den nächsten Satellit aus und bestätigen Sie die Auswahl mit der OK Taste.
8. Drücken Sie nun die INFO Taste für die jeweilige Konfiguration des Satelliten.
9. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC. Definieren Sie für diesen Satelliten mit der OK Taste die Option DiSEqC 1.0/1.1. Drücken Sie erneut die OK Taste.
10. Wechseln Sie mit der Pfeiltaste UNTEN zu der Einstellung DiSEqC 1.0 und wählen Sie die Einstellung B. Bestätigen Sie diese mit der OK Taste.
11. Drücken Sie die BACK Taste.
12. Usw.

Sie haben die Möglichkeit bis zu 64 Satelliten auszuwählen. Definieren Sie zum Beispiel unter der Option A bei DiSEqC 1.0 insgesamt 16 Satelliten (hier bei der Einstellung DiSEqC 1.1) und wechseln Sie dann zu der Option B bei DiSEqC 1.0.

Drücken Sie die BLAUE Taste zum starten des Suchlaufes. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht. Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Universal
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0/1.1
DiSEqC 1.0	A
DiSEqC 1.1	1

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Universal
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0/1.1
DiSEqC 1.0	B
DiSEqC 1.1	2

Suchlauf

5. Nutzung mehrerer Satelliten via DiSEqC 1.2

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Wechseln dazu bei der Installation zu der Option Motoreinstellung und starten Sie diese mit der OK Taste. Das Menü ändert wie folgt:

Navigieren Sie mit der Pfeiltaste UNTEN zu der Option Motoreinstellung und drücken Sie die OK Taste. Sie sehen jetzt ein Auswahlmenü. Wählen Sie mit der Pfeiltaste UNTEN die Option DiSEqC 1.2. Das Menü wird jetzt um die DiSEqC 1.2 Einstellungen erweitert.

Suchlauf

• Schrittweise Wiedergabe
• Bewegung fortsetzen
- Gehe zu
- Position
- Speichern
- Widerherstellen

Schrittweise Wiedergabe

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Bewegung fortsetzen

Drücken Sie die ◀/▶ Taste um die Drehbewegung des Motors nach Westen bzw. Osten auszuführen. Die Bewegung stoppen automatisch.

Gehe zu

Drücken Sie die OK Taste und wählen Sie eine der 65 Einstellungen (0 bis 64) aus. Bestätigen Sie die Auswahl mit der OK Taste und es erscheint nun eine Meldung auf dem Bildschirm „Bewege Sat. Schüssel“.

Position

Drücken Sie die OK Taste und wählen Sie eine der 65 Einstellungen (0 bis 64) aus. Bestätigen Sie die Auswahl mit der OK Taste.

Speichern

Hiermit können Sie die Einstellungen Speichern.

Wiederherstellen

Hiermit setzen Sie die ursprünglichen Einstellung wieder her.

Definieren Sie nun die Satelliten entsprechend den verschiedenen Satelliten und starten Sie den Suchlauf mit der BLAUEN Taste. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht. Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Senders.

Suchlauf

6. Nutzung mehrerer Satelliten via USALS

DiSEqC 1.2 ermöglicht zusätzlich die Steuerung von Dreh-Anlagen per DiSEqC-Befehlen, also über nur eine Koaxleitung. Von dem Drehmotor-Hersteller Stab wurde zusätzlich ein Protokoll (Stab-USALS) definiert, mit denen das Auffinden der Satellitenposition besonders einfach ist. Bei entsprechenden Receiver genügt die Eingabe der geografischen Position und die Satelliten werden automatisch gefunden - vorausgesetzt, die Kurvenbahn des Drehmotors ist mechanisch korrekt eingestellt worden.

Wechseln dazu bei der Installation zu der Option Motoreinstellung und starten Sie diese mit der OK Taste. Navigieren Sie mit der Pfeiltaste UNTEN zu der Option Motoreinstellung und drücken Sie die OK Taste. Sie sehen jetzt ein Auswahlmenü. Wählen Sie mit der Pfeiltaste UNTEN die Option USALS. Das Menü wird jetzt um die USALS Einstellungen erweitert.

Stellen Sie jetzt für jeden Satelliten den Längrad und den Breitengrad ein.

Definieren Sie nun die Satelliten entsprechend den verschiedenen Einstellungen und starten Sie den Suchlauf mit der BLAUEN Taste. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht. Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Sender.

Suchlauf

7. Einkabelsystem (Unicable)

Unicable ist ein Verfahren zur Verteilung von Satelliten-TV-Signalen. Dabei werden mehrere Receiver an eine einzige Ableitung angeschlossen, was bei Satblock-Verteilung nicht möglich ist. Im Gegensatz zu gängigen Einkabelsystemen mit eingeschränkter Programmauswahl steht bei Unicable das volle Programmspektrum zur Verfügung. Es wird kein komplettes Frequenzband übertragen, sondern jedem Receiver steht eine bestimmte Frequenz (UserBand UB) im Sat-Frequenzbereich (950–2150 MHz) zur Verfügung. Über spezielle DiSEqC-Signale teilt ein Receiver der Verteileinheit (LNB oder Multischalter) Ebene und Transponder des gewünschten Programmes mit. Der Transponder wird dann auf das UserBand des Receivers aufmoduliert. Zum Ansteuern eines Unicable-LNBs sind spezielle DiSEqC-Schaltsignale nötig, weshalb nur DVB-S-Receiver, die diesen Standard unterstützen, in einem solchen System funktionieren. Grundlage für diese Technik ist eine im Jahre 2004 erlassene europäische Norm EN 50494. Prinzipiell können also alle Receiver, die diese Norm erfüllen, in einem Unicable-System betrieben werden. Umgekehrt sind diese SCR-Receiver (Satellite channel router) an allen anderen SAT-Anlagen betreibbar.

Unicable LNB

Bei dieser Lösung ist die Unicable-Funktionalität bereits im LNB untergebracht. Derzeit können maximal 8 Receiver direkt über ein Kabel an das LNB angeschlossen werden. Weitere Verteiler werden nicht benötigt.

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Unicable
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	keine
IF Freq.	1.1210
Sat Position	Sat A

Vorgehensweise:

1. Wählen Sie bei dem LNB-Typ die Option „UNICABLE“
2. Das Menü erweitert sich um die beiden neuen Einstellungen „IF Freq.“ und „Sat Position“.
   Wählen Sie die Option „IF Freq.“ mit der Pfeiltaste UNTEN an.
3. Starten Sie die Option mit der OK Taste.
4. Drücken Sie erneut die OK Taste damit Sie die weiteren Einstellungen bearbeiten können.

1. Das Fenster ändert sich und jetzt können Sie die notwendigen Einstellungen vornehmen.
2. Tragen Sie entsprechend Ihrer Kabelverbindung und den Vorgaben des Unicable LNB. Hierzu sind zwei Einstellungen notwendig, der IF Index und die IF Frequenz.
3. Wechseln Sie z.B. den IF Index von 0 auf 1.
4. Steuern Sie mit der Pfeiltaste UNTEN die Option IF Freq an.
5. Tragen Sie dort z.B. die Frequenz 01210 ein.

6. Bestätigen Sie die Einträge mit der OK Taste.

7. Drücken Sie erneut die OK Taste um in das vorherige Menü zurück zukehren.

Nachdem alle Einstellungen vorgenommen wurden, können Sie jetzt den Suchlauf mit der BLAUEN Taste starten. Es erscheint nun eine weitere Abfrage wo Sie zusätzliche Suchparameter festlegen können (siehe vorherige Seiten). Die Satelliten werden der Reihe nach abgesucht.

Alle empfangenen TV und Radio Sender werden in den beiden Listen angezeigt. Nach dem Suchlauf werden die TV und Radio Sender in den beiden Listen abgespeichert und das Gerät wechselt in das Livebild des ersten TV Sender.

Wichtige Tasten und deren Funktionen

Kanalliste

Rufen Sie die Kanalliste durch das Drücken der OK Taste auf. Bedienung der Kanalliste:

▲/▼ Vorheriger bzw. nächster Sender
◀/▶ Vorherige bzw. nächste Seite der Senderliste
OK Aktivieren des ausgewählten Senders
ROT Auswahl des Satelliten oder Anzeige aller Sender
GELB Kanal suchen
GRÜN Favoriten
BLAU Filtern
EXIT Beenden der Kanalliste

Wechsel des Satelliten

Drücken Sie die ROTE Taste unten auf der Fernbedienung und Sie können die Kanalliste von Alle Satelliten zu z.B. ASTRA, Hotbrid usw. wechseln.

Sender in der Kanalliste suchen

Drücken Sie die GELBE Taste auf der Fernbedienung und die Kanalliste wird mit einer OSD Tastatur erweitert. Wählen Sie mit den Pfeiltasten die Buchstaben aus und bestätigen Sie jeden Buchstaben mit der OK Taste. Mit jeder Eingabe wird die Kanalliste gefiltert.

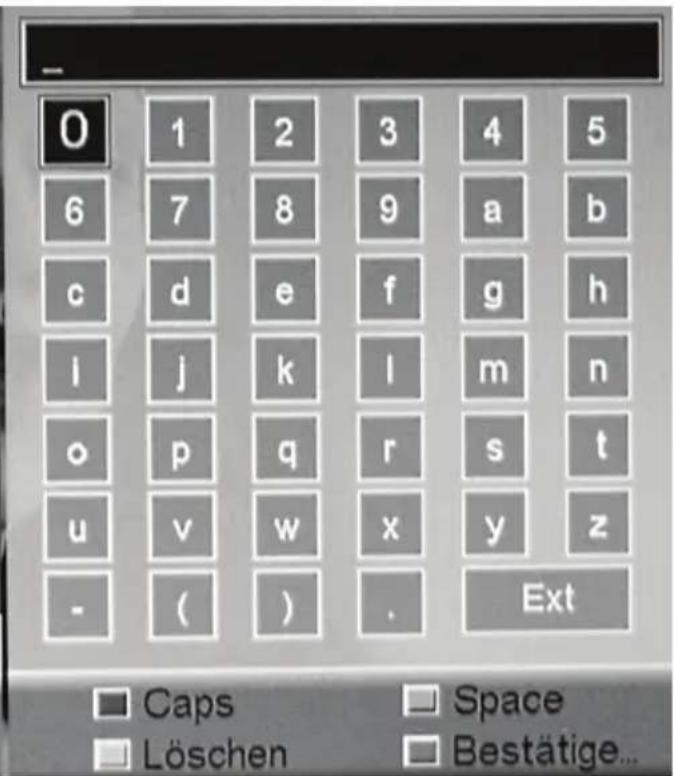

Sie haben die Möglichkeit von der Klein- zu der Großschreibung (ROTE Taste) zu wechseln, ein Leerzeichen (GRÜNE Taste) einzugeben oder ein Zeichen wieder zu löschen (GELBE Taste).

Wenn Sie den gesuchten Sender in der gefilterten Liste sehen, drücken Sie die BLAUE Taste und kehren in die Kanalliste zurück. Drücken Sie bei dem gewünschten Kanal die OK Taste und das Gerät wechselt zu diesem.

Wichtige Tasten und deren Funktionen

Kanalliste filtern

Der HRS 8600 CI bietet die Möglichkeit die Kanalliste zu filtern. Drücken Sie die BLAUE Taste und die Kanalliste wird um die Filteroptionen erweitert. Mit den Tasten ▲(CH+)/▼ (CH-) können Sie eine der angebotenen Optionen auswählen. Bestätigen Sie Ihre Auswahl mit der OK Taste und Sie kehren in die Kanalliste zurück. Die Filteroptionen sind z.B. Alle, unverschlüsselt, verschlüsselt und nach den einzelne Methoden der Verschlüsselung (NDS, Conax usw.).

Optional können Sie auch die Liste alphabetisch sortieren. Drücken Sie dazu die GRÜNE Taste und die rechte Seite ändert sich. Mit den Tasten ▲(CH+)/▼ (CH-) können Sie einen Buchstabe ansteuern. Drücken Sie die OK Taste und alle Kanäle mit dem Anfangsbuchstabe wird in der Liste angezeigt.

Mit der ROTEN und GRÜNE Taste können Sie zwischen den beiden Ansichten wechseln.

Favoriten

Drücken Sie die GRÜNE Taste in der Kanalliste und insgesamt 8 Favoritenlisten erscheinen in einem Auswahlmenü. Mit den Tasten ▲(CH+)/▼ (CH-) können Sie eine der Favoriten ansteuern. Starten Sie diese Favoritenliste mit der OK Taste.

Hinweis:

Sie sollten aber zuerst die gewünschten Sender in die Favoritenliste einteilen.

Senderwechsel

Mit den Tasten ▲(CH+)/▼ (CH-) oder durch numerische Eingabe können Sie den TV Sender wechseln.

Letzter Kanal

Drücken Sie die BACK Taste auf der Fernbedienung und das Gerät wechselt zu dem letzten Kanal.

Untertitel

Wenn Sie zu einem TV Programm Untertitel angezeigt haben möchten, drücken Sie die SUB Taste. Wenn Untertitel vorhanden sind, dann können Sie diese mit der OK Taste aktivieren.

Wichtige Tasten und deren Funktionen

Audio Einstellung des TV Senders

Wenn Sie während des Live-Bildes die AUDIO Taste auf der Fernbedienung drücken, dann haben Sie Zugriff auf die Audioeinstellungen des TV Sender.

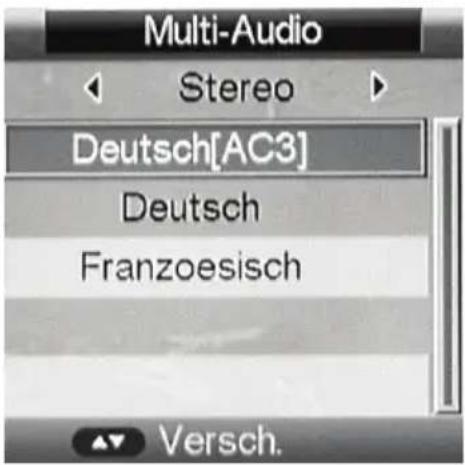

Entweder Wechsel der Sprache (z.B. ARTE), zu einer digitalen Tonspur (wenn vorhanden) oder zu einer anderen Tonspur. Des Weiteren können Sie die Vorgabe der Tonausgabe (Stereo, Links, Rechts) beeinflussen.

Hinweis:

Wenn Sie die Tonspur auf AC-3 wechseln, dann wird über SCART kein Ton ausgegeben. Den Ton erhalten Sie dann ausschließlich über den digitalen koaxialen Tonausgang in Verbindung mit einen externen Audio-Dekoder (Dolby Digital Verstärker).

Tele- / Videotext

Videotext aktivieren Sie über die TEXT Taste. Navigation im Videotextfenster:

• Numerische Taste zur direkten Eingabe der Videotextseite
• ▲/▼ Tasten für eine Seite rück- bzw. vorwärts
  • ◀/▶ Tasten für den Wechsel zu einer Unterseite
  • OK Taste zum ändern der Transparenz des Videotextfensters
  • Farbtasten ROT, GRÜN, BLAU und GELB steuern entsprechend den Hinweise
• EXIT beendet das Videotextfenster

Auflösung

Sie haben im Livebild die Möglichkeit die Auflösung direkt zu ändern, ohne die entsprechende Option in dem Einstellungsmenü zu bemühen. Drücken Sie während des Livebildes die RES Taste auf der Fernbedienung und die Auflösung ändert mit jedem Tastendruck.

Seitenverhältnis

Sie haben im Livebild die Möglichkeit das Seitenverhältnis direkt zu ändern, ohne die entsprechende Option in dem Einstellungsmenü zu bemühen. Drücken Sie während des Livebildes die ASPECT Taste auf der Fernbedienung und das Seitenverhältnis ändert mit jedem Drücken von z.B. 16:9 zu 16:9 PB, 4:3 PS oder 4:3 LB.

Navigieren bei den Einstellungen

Mit den Tasten des Navigationskreuzes (▲/▼/◄/►) können Sie sich in den verschiedenen Ebenen des Einstellungsmenüs bewegen.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke an dem DVB-S Empfänger.

Stummschaltung

Drücken Sie die MUTE Taste auf der Fernbedienung.

Wichtige Tasten und deren Funktionen

Information

Wenn Sie die INFO Taste drücken, dann erhalten Sie eine Vielzahl von Information. Bei dem ersten Drücken der INFO Taste gelangen Sie zu der Übersicht: TV Sendername, aktive TV Programm, ob Teletext verfügbar ist usw..

Erneutes Drücken der INFO Taste zeigt die EPG Information des aktiven TV Programms an. Daneben finden Sie die Informationen zu dem Satelliten, Transponder, Frequenz des TV Senders und den Parameter „Signalqualität“.

Den Programmtitel der nächsten Sendung können Sie mit der ▶ Taste anwählen.

Ein weiteres mal die INFO Taste oder wahlweise die EXIT Taste beendet die Informationsanzeige.

TV / Radio

Wenn Sie zwischen den TV und Radio wechseln möchten, dann Drücken Sie die TV/R Taste.

EPG

Drücken Sie die EPG Taste und dann wird der elektronische Programmführer aktiviert. Folgendes Abbildung erscheint auf dem Bildschirm.

Das EPG Fenster ist wie folgt aufgeteilt:

Oben Aktueller Sender mit aktuellem Programm, Datum und Uhrzeit

Linke Seite Kanalliste

Rechte Seite Aktuelle Sendung und nächste Sendung

Die Bedienung erfolgt mit den Tasten:

▲/▼ Vorheriger bzw. nächster TV Sender

◀/▶ Wechsel von dem aktuellen zum nächsten Programm

INFO Detaillierte EPG Informationsanzeige zur Sendung

ROT Wechsel zur täglichen EPG Anzeige des markierten TV Senders

GRÜN Startet die Aufnahme der aktuellen Sendung bzw. startet den Timer bei der nächsten TV Programm

EXIT Beenden des EPG Fensters

Aufnahme aus EPG

Wenn Sie im EPG Fenster bei der aktuellen Sendung die GRÜNE Taste drücken, dann startet der Aufnahmevorgang. Bestätigen Sie die Sicherheitsabfrage und die Aufnahme startet. Es sollte ein USB Speicher an dem Gerät angeschlossen sein, andernfalls erscheint eine Fehlermeldung.

Programmierung aus EPG

Wenn Sie die nächste Sendung programmieren möchten, dann wechseln zuerst mit den ◀/▶ Tasten zu der nächsten Sendung. Drücken Sie jetzt die GRÜNE Taste und die Sendung wird in dem Timer übernommen (Erinnerung). Erneutes Drücken der Taste ändert den Modus zu Aufnahme.

Nochmaliges Drücken der Taste schaltet die Timerprogrammierung der Sendung wieder ab.

EPG

Tägliche Ansicht des EPG Fensters

Nachdem Sie zu der täglichen Ansicht des EPG Informationen gewechselt haben, ändert sich das Fenster wie folgt:

Oben Aktueller Sender mit aktuellem Programm, Datum und Uhrzeit

Linke Seite Kanalliste

Rechte Seite Programmtitel des aktuellen Tages und der nächsten 6 Tage

Die Bedienung erfolgt mit den Tasten:

▲/▼ Vorheriger bzw. nächster TV Sender

Wechsel von der Kanalliste (Linke Seite) zu Programmtitel (Rechte Seite)

INFO Detaillierte EPG Informationsanzeige zur markierten Sendung

ROT Wechsel zur täglichen EPG Anzeige des markierten TV Senders

GRÜN Startet die Aufnahme der aktuellen Sendung bzw. startet den Timer bei der nächsten TV Programm

GELB Vorheriger Tag

BLAU Nächster Tag

EXIT Beenden des EPG Fensters

Aufnahme aus EPG

Wenn Sie im EPG Fenster bei der aktuellen Sendung die GRÜNE Taste drücken, dann startet der Aufnahmevorgang. Bestätigen Sie die Sicherheitsabfrage und die Aufnahme startet. Es sollte ein USB Speicher an dem Gerät angeschlossen sein, andernfalls erscheint eine Fehlermeldung.

Programmierung aus EPG

Wenn Sie die nächste Sendung programmieren möchten, dann wechseln zuerst mit den ◀/▶ Tasten zu der nächsten Sendung. Drücken Sie jetzt die GRÜNE Taste und die Sendung wird in dem Timer übernommen (Erinnerung). Erneutes Drücken der Taste ändert den Modus zu Aufnahme.

Nochmaliges Drücken der Taste schaltet die Timerprogrammierung der Sendung wieder ab.

Möchten Sie Pay-TV anschauen, dann benötigen Sie für den HRS 8600 CI ein CAM-Modul mit der entsprechenden Abo-Karte. Folgende CAM-Module werden unterstützt.

Verschlüsselungssystem	Modul
Conax SMIT Conax
Conax Alphacrypt von MAS Com
Conax Ulti-mate von SCM Microsystems
Viaccess SMIT Viaccess CAM
Viaccess SCM Microsystems
Viaccess NP4+ Viaccess Extra
Zeta Neotion ZetaCam
Irdeto SCM SCM Irdeto CI Modul EuroCam
Irdeto SMIT Irdeto CAM
Irdeto Smit Cryptoworks Pro CAM
Nagra Setanta Sports
Nagra TV Cabo
Cryptoworks SMIT Compunicate
Cryptoworks für ORF / Arena Alphacrypt von MAS	Com
Cryptoworks für ORF TechniCrypt „CW“ von TechniSat
Fire Crypt T-Rex
Smar DTV SmarCAM-2 Italia SD
Alphacrypt Alphacrypt von MAS Com

Vorbereitung

Schließen Sie für eine Aufnahme, Time-Shift oder eine Aufnahmeprogrammierung einen USB Speicher an dem USB Anschluss des HRS 8600 CI an. Beachten Sie die Hinweise auf Seite 6.

Der HRS 8600 CI unterstützt NTFS, FAT 32 und FAT Dateisysteme. Alle anderen werden nicht erkannt. Nutzen Sie ausschließlich USB Speicher von Markenhersteller.

Aufnahme

Wenn Sie das aktuelle TV Programm einfach und schnell aufnehmen möchten, schließen zuerst ein USB Speicher am USB Anschluss an und drücken Sie dann die RECORD Taste. Die Aufnahme startet dann sofort. Beenden können Sie die Aufnahme durch das Drücken der STOP Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Senderwechsel

Während einer Aufnahme kann der Kanal mit ▲/▼ Taste gewechselt werden, jedoch nur innerhalb des aktiven Transponders.

Aufnahme anhalten

Drücken Sie während einer Aufnahme (zum Beispiel bei einer Werbeunterbrechung) die PAUSE Taste, so wird die Aufnahme angehalten. Drücken Sie die PLAY Taste und die Aufnahme wird fortgesetzt.

Format der Aufnahme

Die Aufnahme erfolgt in einer Datei mit der Endung TSV. Die Aufnahmen befinden sich auf dem Datenträger in dem Ordner „PVR“ und in den Unterverzeichnissen. Die Unterverzeichnisse sind nach dem Sender, Datum und Uhrzeit benannt. Die Aufnahmedateien haben die gleiche Bezeichnung wie die Unterverzeichnisse.

Wenn Sie die Aufnahmen am Computer verarbeiten möchten, dann sollten Sie zuerst die Endung von TSV auf TS ändern. Danach lassen sich die Aufnahmen mit den gängigen PC Programme verarbeiten (z.B. ProjectX für SD mit MPEG-2 oder TsMuxer für HD mit H.264).

Zeitversetztes Fernsehen

Um die Time-Shift Funktion zu nutzen, müssen Sie:

• Time-Shift Funktion aktivieren. Dazu: MENU —> Präferenz —> PVR Einst. —> Time-Shift mit der Option Time-Shift
- Ob die Time-Shift Datei permanent gespeichert wird oder nicht. Dazu MENU —> Präferenz —> PVR Einst. —> Time-Shift zu Aufnahme mit der Option An
• Die maximale Länge festlegen

Drücken Sie während des Livebildes die TIMESHIFT Taste auf der Fernbedienung. Das Livebild pausiert und die weitere Sendung wird auf dem USB Speicher gesichert. Ein Pause-Symbol wird angezeigt.

Abspielfunktionen

PLAY Fortsetzen des pausierten Bildes

PAUSE Anhalten der Wiedergabe

<< Schneller Rücklauf

Schneller Vorlauf

Time Shift beenden

Drücken Sie die STOP Taste und Time-Shift wird beendet.

Aufnahmeprogrammierung

Sie haben die Möglichkeit aus dem Livebild eine Aufnahme zu programmieren. Drücken Sie dazu die TIMER Taste und die Programmierung erscheint auf dem Bildschirm.

Funktionen der Timerprogrammierung:

▲/▼ Wechselt zur vorherigen bzw. nächsten Programmierung

OK Startet das Einstellungsfenster zur Programmierung

ROT Löscht alle Programmierungen aus der Liste

GRÜN Löscht aktive Timerprogrammierung

GELB Öffnet das Bearbeitungsfenster zu einer Programmierung

BACK Zurück in das vorherige Menü

EXIT Beendet das Menü und kehrt in das Livebild zurück

Insgesamt können 10 Ereignisse (Aufnahme bzw. Wechsel zu der programmierten Sendung) eingetragen werden.

Einzelne Programmierung löschen

Markieren Sie diejenige Programmierung, die gelöscht werden soll und drücken Sie die GRÜNE Taste. Bestätigen Sie die Sicherheitsabfrage mit „Ja“ und die Programmierung wird aus der Liste gelöscht.

Alle Programmierungen löschen

Drücken Sie die ROTE Taste (unten) auf der Fernbedienung und bestätigen Sie die Sicherheitsabfrage mit „Ja“. Danach werden alle Programmierungen gelöscht.

Rekorder

Timer bearbeiten

Wählen Sie die erste Position in der Liste aus und drücken Sie die OK oder GELBE Taste auf der Fernbedienung. Danach öffnet sich das Bearbeitungsfenster. Folgende Einstellungsmöglichkeiten stehen zur Verfügung:

Datum Datum der Programmierung

Kanal Auswahl des TV Senders

Startzeit Eingabe der Uhrzeit wann die Programmierung starten soll

Endzeit Eingabe der Uhrzeit, wann die Aufnahme enden soll

Dauer Wie lange eine Aufnahmeprogrammierung ausgeführt wird

Modus Einmal / Täglich / Wöchentlich / Monatlich

Typ Aufnahme / Kanal / Stand-By / An

AD Aufnahme An / Aus

Untertitel An / Aus

Videotext An / Aus

Drücken Sie die ▶ Taste und die markierte Einstellung kann geändert werden. In der Regel wird ein Popup Fenster mit den verschiedenen Optionen eingeblendet. Mit ▲/▼ werden die unterschiedlichen Optionen ausgewählt und mit der OK Taste bestätigt. Bei der Startzeit und Dauer des Ereignisses können Sie mit den numerischen Tasten die Zeiten ändern - wahlweise auch mit den ▲/▼ Tasten.

Möchten Sie eine Aufnahme programmieren, dann ändern Sie zuerst den Typ von Kanal zu Aufnahme. Danach werden die weiteren Optionen wie Dauer, AD Aufnahme und Aufnahme von Untertitel/Videotext aktiv.

Aufnahmen können auch von dem EPG Fenster übernommen werden. Bitte bearbeiten Sie die Anfangszeit und Dauer einer solchen Aufnahme am Anfang und Ende mit einigen Minuten Puffer. Besonders das Aktuelle Sportstudio auf ZDF am Samstag neigt zu Zeitüberschreitungen.

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die FILE Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

Aufnahmeliste
0001	arte HD	2010/09/10 11:18:06-11:19:17
0002	zdf_neo	2010/09/14 14:33:10-14:35:56
0003	arte HD	2010/10/18 15:37:08-15:40:16
0004	arte HD	2010/10/19 11:56:40-11:59:59
0005	Das Erste HD	2010/10/19 12:10:00-12:29:59
0006	arte HD	2010/10/22 13:44:58-14:04:58
0007	Das Erste HD	2010/10/27 14:54:52-14:55:03
0008	Das Erste HD	2010/10/27 14:55:18-14:55:28

Die Bedienung in der Aufnahmeliste erfolgt über die Tasten:

▲/▼ Wechsel zur vorherigen bzw. nächsten Aufnahme

OK Startet die Wiedergabe im Vorschaufenster

EXIT Beenden der Aufnahmeliste

Datei wiedergeben

Wenn Sie aus der Aufnahmeliste eine abspielen möchten, drücken Sie die OK Taste. Während der Wiedergabe stehen Ihnen weitere Tasten zur Verfügung:

>>	Schneller	Vorlauf
<<	Schneller	Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort STOP Beendet der Wiedergabe

Dateimanagement der Aufnahmen

In der Aufnahmeliste werden nur die bisherigen Aufnahmen angezeigt und können auch nur abgespielt werden. Wenn Sie die Aufnahmen löschen bzw. umbenennen möchten, dann müssen Sie zu dem Aufnahmemanager des Media-Players wechseln. Dort können Sie:

• Formatieren
• Aufnahmen löschen
• Aufnahmen umbenennen

USB Port

Wenn Sie den USB Anschluss benutzen möchten, stecken Sie einen USB Flashspeicher in den USB Anschluss ein.

Unterstützte Medien

Der USB-Anschluss unterstützt eine Reihe von unterschiedlichen Größen. Nutzen Sie für die Aufnahme USB-Speicher von mindestens 16 GB. Kleinere USB-Speicher können eventuell zu langsam für die Aufnahme und für Time-Shift sein.

Hinweis USB Anschluss:

Am USB Anschluss darf aufgrund von CE-Richtlinien nur ein USB-Stick (Flashspeicher) angeschlossen werden.

Media-Player

Wenn Sie Bilder, Musik, Videos von Speicher abspielen möchten oder die Aufnahmen verwalten wollen, rufen Sie dazu den Media-Player des Gerätes auf. Schließen Sie zuerst den USB Speicher (oder Speicherkarte) an und drücken Sie während des Livebildes die MEDIA Taste.

Der Media-Player startet mit folgenden Öffnungsbildschirm. Die Auswahlmöglichkeiten sind:

Filme, Musik, Photo, Native32 Spiele, Aufnahme-manager und E-Bücher.

Der Zeiger befindet sich oben in dem Auswahlmenü. Wechseln Sie zwischen den einzelnen Optionen (Filme, Musik, Photo, Native32 Spiele, Aufnahmemanager, Speichermanager und E-Bücher) mit den ◀/▶ Tasten. Wechseln Sie mit der ▼ Taste in den Dateibrowser.

Drücken Sie die OK Taste und der Dateninhalt des USB Speichers wird ausgelesen und in dem Browser angezeigt.

Mit den ▲/▼ Tasten navigieren Sie innerhalb einer Liste. Mit der OK Taste öffnen Sie ein Verzeichnis oder starten die Wiedergabe einer Datei.

Mit der ◀ Taste wechseln Sie eine Verzeichnis- ebene höher.

Mit der BACK Taste kehren Sie zurück in das Auswahlmenü.

Die MENU Taste öffnet das Einstellungsmenü des Gerätes und dann können Sie zum Beispiel die AV Einstellungen (z.B. Auflösung oder Seitenverhältnis) ändern, ohne den Film zu unterbrechen.

Der Media-Player wird durch die MEDIA Taste beendet.

Bilder anzeigen


Wenn Sie Bilder mit dem HRS 8600 CI anzeigen möchten, schließen Sie einen USB Speicher an und rufen Sie den Menüpunkt Foto auf.

Wechseln Sie mit der ▼ Taste in den Dateibrowser. Drücken Sie die OK Taste und der Dateninhalt des USB Speichers wird ausgelesen und in dem Browser angezeigt. Suchen Sie das Verzeichnis mit den Bildern auf.

Navigationshilfen im Dateibrowser

OK Starten der Diavorführung aller Bilder in diesem Ordner

GELB Anzeige aller Bilder als kleine Vorschaubilder

▲/▼ Wechsel zum vorherigen bzw. nächsten Bild bzw. Ordner

Navigation zu dem über geordneten Ordner

MENU Einstellungsmenü mit den Optionen für die Diavorführung (Slideshow)

BACK Rückkehr ins Auswahlmenü

Vorschau-Anzeige

In der Vorschau-Anzeige haben Sie eine ähnliche Funktionsweise wie in dem Dateibrowser:

▲/▼ Wechsel zum oberen bzw. unteren Bild

◀/▶ Wechsel zum vorherigen bzw. nächsten Bild

OK Startet die Wiedergabe des Bildes

GELB Beendet die Vorschauanzeige und wechselt in den Browser zurück

Die Optionen zu der Diavorführung erfolgt im Einstellungsmenü. Drücken Sie die MENU Taste und wechseln Sie in „Präferenz“ Menü. Navigieren Sie dort zu der Option Multimedia und öffnen Sie diese mit der OK Taste. Dort werden die Optionen wie Anzeigezeit, Übergangseffekte usw. geändert.


Wiedergabe

Starten Sie die Wiedergabe in der Diavorführung mit der OK Taste. Folgende Operationen stehen Ihnen zur Verfügung:

| Anzeige des nächsten Bildes

|<< Anzeige des vorherigen Bildes

▲ Startet den Rotationsmodus

Rotation des Bildes um 90° gegen den Uhrzeigersinn

▶ Rotation des Bildes um 90° im Uhrzeigersinn

▼ Rotation des Bildes um 180°

GRÜN Wiederholungsfunktion mit den Optionen Aus / Ordner

INFO Information des Bildes mit Auflösung und Größe der Datei

STOP Beendet die Wiedergabe und Rückkehr in den Dateibrowser

Musikwiedergabe während der Bildanzeige

Sie können während der Bildwiedergabe auch Musik hören. Dazu müssen Sie zuerst das Musikstück auswählen und dann zu den Bildern wechseln.

Unterstützte Formate und Auflösungen

Folgende Formate werden unterstützt:

• Bitmap in JPEG Format (Baseline bis 16384 x 12800 / Progressive bis 1280 x 1024 Pixel)
- Bitmap in BMP Format bis zu 4800 x 3100 Pixel
- Bitmap in PNG Format bis zu 4800 x 3100 Pixel
- Bitmap in TIF Format bis zu 4800 x 3100 Pixel
- Bitmap in GIF Format bis zu 9600 x 6144 Pixel
- Animated GIF

Musik

Wenn Sie Musikdateien mit dem HRS 8600 CI abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Auswahlmenü Musik auf. Wechseln Sie mit der ▼ Taste in den Dateibrowser. Drücken Sie die OK Taste und der Dateninhalt des USB Speichers wird ausgelesen und in dem Browser angezeigt.

Navigationshilfen im Dateibrowser

OK / PLAY Abspielen des ausgewählten Musikstückes

STOP Beendet die Musikwiedergabe

| Wechsel zum nächsten Musikstück

|<< Wechsel zum vorherigen Musikstück

|| / PAUSE Unterbricht die Musikwiedergabe

REPEAT Einstellung des Wiederholungsmodus (Einzel, Ordner, Ordner zufällig)

▲/▼ Wechsel zum vorherigen bzw. nächsten Musikdatei

◀ Navigation zu dem über geordneten Ordner

EXIT Rückkehr ins Multimedia Menü

Wiedergabe

Starten Sie die Wiedergabe mit der OK oder mit der ▶ Taste. Folgende Operationen stehen Ihnen zur Verfügung:

PAUSE Pause der Wiedergabe

STOP Beendet die Wiedergabe

Musik

<< / >> Schneller Rücklauf / Vorlauf mit den Schritten x2 / x4 / x8 / x16

|<< / >>| Vorheriges oder nächstes Stück

TIMER A-B Segmentwiederholung

AUDIO Öffnet den Lautstärkeregler

ROT Aktiviert die Zufallswiedergabe

ID Tag Informationen

Die ID Tags werden angezeigt, sofern diese vorhanden sind.

Unterstützte Formate

Der HRS 8600 CI unterstützt folgende Parameter bei den Musikdateien:

Codec Endung Bitrate [kbps] Sampling Frequenz [kHz]
MPEG-1 Layer 2	MP2	32 bis 448	32 bis 48
MPEG-1 Layer 3	MP3	32 bis 320	32 bis 48
AAC (LC oder HE)	AAC / M4A	24 bis 384	8 bis 48
AC3	AC3	Bis 384	48
FLAC	FLAC	Bis 1411	44
WAVE	WAV	Bis 1411	44
WMA	WMA	128 bis 320	8 bis 48

Filme

Bitte beachten Sie die folgenden Regeln:

1. Die Tabelle auf der folgenden Seite gibt einen Überblick der unterstützten Container, Formate, maximale Auflösung, maximale Bitrate und den Profilen.
2. Der Dateiname sollte nicht mehr als 15 Zeichen enthalten.
3. Falls ein Zeichen nicht richtig erkannt wird (z.B. Sonderzeichen), so erscheint an der Stelle dieses „“ Zeichen.
4. Verschiedene Codices werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.
5. Mehrere Tonspuren werden in bestimmten Video-Container unterstützt
6. Externe Untertitel werden in den Formaten Subrip (SRT), Micro-DVD (SUB) und Sami (SMI) unterstützt. Interne Untertitel in den Video-Container werden nicht unterstützt.

7. Unterstütze Audioformate in den MPEG-x Dateien sind:

8. MPEG-4: AC3, MP3, AAC

9. MPEG-1/2: MP2 / MPA, AC3

Hinweise:

Durch die Vielzahl an unterschiedlichen Video-Codices, Audio-Codices, Video-Container und PC Programme kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeden Part einzeln betrachtet (z.B. H.264, AC3, MP4) kann eine Kombination dessen zu nicht abspielbaren Dateien führen.

Meine Filme

Endung	Container	Video Code	Max. Auflösung	Bitrate Profil
DATVOB	MPG / VOB	MPEG-1 / 2 PS	720 x 576	20 Mbps Main
MPGM2T	MPGM2T	MPEG-1 / 2 MPEG-2	1920 x 1080 / 30p	20 Mbps Main
TSTSV	MPEG-2 TSH264 TS	MPEG-2H.264	1920 x 1080 / 30p	20 Mbps H.264: Main—Level 4H.264: High—Level 4MPEG-2: Main
MP4	MP4	MPEG-4 ASPH.264	1920 x 1080 / 30p	20 Mbps H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
MKVMOV	MKVMOV	MPEG-4 ASPH.264	1920 x 1080 / 30p	20 Mbps H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
AVIDIVX	AVIDIVX	MPEG-4 ASPH.264	1920 x 1080 / 30p	20 Mbps H.264: Mail—Level 4H.264: High—Level 4MPEG-4: Simple und Advanced—Level 5
M2TS	BDAV MPEG-2 TS	MPEG-2,H.264, VC-1	1920 x 1080 / 30p	20 Mbps H.264: Main—Level 4H.264: High—Level 4MPEG-2: Main

Wenn Sie Filme mit dem HRS 8600 CI abspielen möchten, schließen Sie einen USB Speicher an und rufen Sie den Auswahlmenü Film auf. Wechseln Sie mit der ▼ Taste in den Dateibrowser. Drücken Sie die OK Taste und der Dateninhalt des USB Speichers wird ausgelesen und in dem Browser angezeigt. Befinden sich in diesem Ordern Filmdateien, so werden diese in dem Dateibrowser aufgelistet.

Navigationshilfen im Dateibrowser

▲/▼ Wechsel zum vorhe- rigen bzw. nächsten Datei bzw. Ord- ner

OK / ▶ Startet die Wiedergabe der Datei bzw. öffnet den Ordner

Steuert das ordnete Verzeichnis an

BACK Zurück ins Auswahl- menü

Meine Filme

Abspielfunktionen während der Wiedergabe

Alle Funktionen werden nachstehend kurz aufgelistet.

OK / ▶ Wiedergabe

II Unterbricht die Wiedergabe (Pause)

STOP Beendet die Wiedergabe

ROT/GOTO Sprung zu einem selbst definierten Zeitpunkt

<< / >> Schneller Rücklauf bzw. schneller Vorlauf (x2, x4, x8, x16)

|<< / >>| Vorheriger Film / Nächster Film

AUDIO Wechsel des Tonspur

SUB Wechsel bzw. Beenden der Untertitelanzeige

GELB / SLOW Langsame Wiedergabe (x1/2, x1/4, x1/8, x1/16)

INFO Informationsanzeige wie Abspielzeit / Abspiellänge, Dateiname, Dateigröße, Auflösung

MENU Einstellungsmenü

GRÜN/REPEAT Einstellung des Wiederholungsmodus (Einzel, Ordner, Aus)

TIMER A-B Segmentwiederholung

RES Ändert die Videoauflösung

ASPECT Ändert das Seitenverhältnis

GOTO Funktion

Wenn Sie die GOTO Taste während der Wiedergabe drücken, können Sie entweder einen Zeitpunkt mit den numerischen Tasten eingeben oder mit den ◀/▶ Tasten in der Zeitlinie scrollen.

Wechseln Sie mit den ▲/▼ Tasten von der numerischen Zeiteingabe zu der Scrolleingabe.

Nachdem Drücken der OK Taste springt der HRS 8600 CI zu diesem Zeitpunkt im Film.

Seitenverhältnis

Sie können während der Wiedergabe das Seitenverhältnis ändern. Durch mehrmalige Drücken der ASPECT Taste werden die unterschiedlichen Einstellungen durchgeschaltet. Bei einem 16:9 Fernseher ist die Option 16:9 PB die optimale Wahl. Alle Dateien sind dann unverzerrt.

Untertitel

Mit der SUB Taste werden die Untertitel einer Datei angezeigt. Je nach Art des Video-Containers können die Untertitel intern (AVI, MKV, usw.) oder extern sein. Bei externen Untertitel beachten Sie die Notation (film.avi mit film.srt oder film.eng.srt und film.deu.srt).

Aufgrund der unterschiedlichsten externen Untertitel können nicht alle Formate unterstützt werden. Es kann auch bei internen Untertitel hin und wieder eine Inkompatibilität vorkommen.

Bookmark Funktion

Sie haben die Möglichkeit innerhalb einer Videodatei eine oder mehrere Bookmarks zu definieren. Drücken Sie während der Wiedergabe die BLAUE Taste und eine Bookmarkleiste erscheint auf dem Bildschirm. Sie können jetzt den aktuellen Zeitindex in diese Liste mit der OK Taste eintragen. Zum Beenden der Bookmarkleiste drücken Sie die ROTE Taste. Auch wenn Sie das Video beenden, bleibt der Bookmark erhalten.

Wenn Sie das Video erneut starten und die BLAUE Taste drücken, finden Sie Ihren gespeicherten Bookmark wieder. Drücken Sie jetzt die ROTE Taste und dann springt der HRS 8600 CI zu dem gespeicherten Bookmark im Film.

Aufnahmemanager

Wenn Sie die Aufnahmen verwalten wollen, rufen Sie dazu den Media-Player des Gerätes auf. Schließen Sie zuerst den USB Speicher an und drücken Sie während des Livebildes die MEDIA Taste. Wechseln Sie mit den Pfeiltasten ◀/▶ die Kategorien bis Sie den Aufnahmemanager erreicht haben. Wechseln Sie mit der ▼ Taste in den Dateibrowser. Drücken Sie die OK Taste und der Aufnahmen des USB Speichers werden in dem Browser angezeigt.

Neben dem Abspielen der Aufnahmen können Sie die Dateien löschen oder auch umbenennen.

Navigationshilfen im Dateibrowser

▲/▼ Wechsel zum vorherigen bzw. nächsten Datei bzw. Ordner

OK / ▶ Startet die Wiedergabe der Datei bzw. öffnet den Ordner

Steuert das übergeordnete Verzeichnis an

ROT Löscht die Ausgewählte Datei

GRÜN Umbenennen der Datei

BLAU Löscht alle Aufnahmen

BACK Zurück ins Auswahlmenü

Löschen einer Aufnahme

Wählen Sie die zu löschenden Aufnahme aus und drücken Sie die ROTE Taste auf der Fernbedienung. Wenn Sie sicher sind, dann bestätigen Sie die Sicherheitsabfrage mit der OK Taste auf dem „Ja“ Feld. Die Aufnahme wird dann gelöscht.

Löschen aller Aufnahmen

Drücken Sie die BLAUE Taste auf der Fernbedienung wenn Sie alle Aufnahmen löschen möchten. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste auf dem „Ja“ Feld. Die Aufnahmen werden gelöscht.

Dateien Umbenennen

Möchten Sie eine Aufnahme umbenennen, dann wählen Sie die Aufnahme aus und drücken die GRÜNE Taste auf der Fernbedienung. Eine OSD Tastatur erscheint auf dem Bildschirm.

Löschen Sie den bisherigen Namen mit mehrmaligen Drücken der GELBEN Taste.

Suchen Sie mit den Pfeiltasten (▲/▼/◄/►) die Buchstaben aus und drücken Sie bei jeden Buchstaben die OK Taste. Sind Sie mit dem neuen Namen fertig, dann drücken Sie die BLAUE Taste. Der neue Dateiname wird übernommen.

Speichermanager

Der Speichermanager ermöglicht eine Formatierung des Datenträgers, das Kopieren wie verschieben von Dateien und die Anzeige aller Dateien. Weiterhin sind Operationen wie Umbenennen, Löschen und Wiedergabe möglich.

Schließen Sie zuerst den USB Speicher an und drücken Sie während des Livebildes die MEDIA Taste. Wechseln Sie mit den Pfeiltasten ◀/▶ die Kategorien bis Sie den Speichermanager erreicht haben. Wechseln Sie mit der ▼ Taste in den Dateibrowser.

USB Speicher formatieren

Ist der USB-Datenträger markiert, dann können Sie diesen ggf. formatieren. Sie haben die Wahl zwischen FAT32 und NTFS Format. Möchten Sie den Datenträger formatieren, dann drücken Sie entweder die GRÜNE (für FAT32) oder die GELBE Taste (für NTFS) und bestätigen Sie die Sicherheitsabfrage.

Warnung:

Alle Daten gehen beim Formatieren verloren. Der Datenträger wird komplett gelöscht.

Dateien Kopieren/Verschieben

Drücken Sie die ROTE Taste auf der Fernbedienung und der Dateibrowser ändert sein Aussehen. Sie sehen jetzt wie am PC ein geteiltes Fenster mit den zwei Browser.

Links Auswahlfenster

Rechts Zielfenster

Wählen Sie auf der linken Seite die Datei aus, die Sie entweder in ein anderes Verzeichnis kopieren oder verschieben möchten. Markieren Sie die

Datei, in dem Sie die GRÜNE Taste drücken. Der Cursor springt nach der Auswahl sofort in das Zielfenster. Wählen Sie dort das Verzeichnis aus, wohin die Datei kopiert/verschoben werden soll.

Kopieren einer Datei

Wenn Sie eine Datei und das Zielverzeichnis ausgewählt haben und die GELBE Taste drücken, dann wird die entsprechende Datei kopiert. Dabei wird ein Duplikat im Zielverzeichnis erstellt.

Verschieben einer Datei

Wenn Sie eine Datei und das Zielverzeichnis ausgewählt haben und die BLAUE Taste drücken, dann wird die entsprechende Datei verschoben. Dabei wird im Quellverzeichnis die Datei gelöscht und im Zielverzeichnis neu geschrieben.

Das Hauptmenü des Satellitenempfängers rufen Sie über die MENU Taste auf. Die Untermenü sind:

• Installation mit Antenne einstellen, Satellitenliste, Transponderliste, Motoreinstellung und Limit einstellen
• Kanal mit Kanalmanager, Favoritenliste und Kanaleinstellung
• Präferenz mit OSD Sprache, Untertitel, Audiospur, Multimedia und PVR Einstellung
- Einstellung mit Timer, Kindersicherung, Datum/Zeit, Common Interface, Werkseinstellung, Software-Upgrade und Version
• AV mit Kontrast, Helligkeit, SPDIF, Seitenverhältnis, Videoausgang, Auflösung, HDMI Farbtiefe und HDMI Deep Color
- Spiel

Wenn Sie sich innerhalb eines der genannten Menüs befinden, so können Sie mit der BACK Taste immer in das übergeordnete Menü zurückkehren. Mit der EXIT Taste kehren Sie schließlich in das Livebild zurück.

Installation

Das Installationsmenü ist zwischen den Seiten 18 und 28 ausführlich beschrieben.

Kanal

Das Menü Kanal enthält die Untermenüs Kanalmanager, Favoritenliste und Kanaleinstellung.

Kanalmanager

Mit dem Untermenü haben Sie die Möglichkeit die gefundenen Sender entsprechend Ihren Wünschen zu sortieren bzw. zu bearbeiten.

Kanal

In dem Kanalmanager können Sie die Sender Sperren, Löschen, Überspringen und Bearbeiten.

Sender überspringen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GELBE Taste. Der ausgewählte TV Sender wird mit einem SKIP-Hinweis (überspringen) versehen.

Hinweis:

• Bei der Navigation wird nun dieser TV Sender immer übersprungen und kann nicht mehr mit den ▲/▼ Tasten angewählt werden.
• Nur durch die numerische Eingabe kann auf diesen Sender zugegriffen werden.

Sender sperren

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die ROTE Taste. An dem ausgesuchten TV Sender erscheint dann ein Schloss-Symbol.

Wenn Sie den gesperrten TV Sender anschauen möchten, dann werden Sie nach dem Wechsel zu dem gesperrten TV Sender nach dem Passwort gefragt. Geben Sie das Passwort ein, und danach können Sie den TV Sender anschauen.

Sender Löschen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GRÜNE Taste. Sofort erscheint eine Sicherheitsabfrage, ob Sie den ausgewählten Sender löschen möchten oder nicht.

• Falls ja, dann bestätigen Sie dies mit der OK Taste
• Falls nein warten Sie einige Sekunden ab oder drücken Sie die EXIT Taste

Wenn Sie bei der Sicherheitsabfrage zugestimmt haben, dann wird der Sender sofort aus der Liste gelöscht.

Sender Tauschen/Verschieben

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die OK Taste. Mit den ▲/▼/|<</>| Tasten können Sie den TV Sender auf die neue Position verschieben. Suchen Sie einen neuen Senderplatz in der Liste aus und drücken Sie die OK Taste. Der Sender wird auf die neue Position hin verschoben.

Sender bearbeiten

Drücken Sie die BLAUE Taste und Sie können die Sender bearbeiten. Die Optionen sind hier:

• Sortierung
• Löschen aller Sender
• Umbenennen

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (Z-A, verschlüsselt, unverschlüsselt und A-Z) innerhalb der Liste sortieren. Drücken Sie die ROTE Taste und das Auswahlmenü erscheint auf dem Bildschirm.

Kanal

Alle Sender Löschen

Drücken Sie die GRÜNE Taste wenn Sie alle Sender löschen möchten. Sofort erscheint eine Sicherheitsabfrage, ob Sie alle Sender löschen möchten oder nicht.

• Falls ja, dann bestätigen Sie dies mit der OK Taste
• Falls nein warten Sie einige Sekunden ab oder drücken Sie die EXIT Taste

Wenn Sie bei der Sicherheitsabfrage zugestimmt haben, dann werden alle TV Sender sofort aus der Liste gelöscht.

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden TV Sender aus und drücken Sie die GELBE Taste. Es erscheint sofort eine OSD Tastatur. Wählen Sie mit den Navigationstasten die Buchstaben aus und bestätigen Sie den Buchstabe mit der OK Taste. Ist der neue Sendername komplett, dann navigieren Sie zu dem ENTER-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Satellit wechseln

Drücken Sie die STOP Taste und Sie können die Auswahl bei der Bearbeitung beeinflussen, in dem Sie nur ein Satellit oder alle bearbeiten möchten.

Favoritenliste

Mit diesem Menü können Sie einzelne Sender in insgesamt 8 Favoritenlisten sortieren.

Favoriten definieren

Wählen Sie mit den ▲/▼ Tasten den TV Sender aus, den Sie in die Favoritenliste ablegen möchten. Drücken Sie eine Taste (1 bis 8) und der ausgewählte Sender wird in eine der acht Favoritenliste gespeichert.

Kanaleinstellung

Hier können Sie zum Beispiel Ihren persönlichen Startsender definieren.

Präferenz

Das Menü Präferenz enthält die Optionen für OSD Sprache, Untertitel, Gehörlostitel, Audiospur, Multimedia und PVR.

OSD-Sprache	Deutsch	▶
1. Untertitel	Deutsch	▶
2. Untertitel	Englisch	▶
Gehörlostitel	ausgeschaltet	▶
1. Audiotrack	Deutsch	▶
2. Tonspur	Englisch	▶
Multimedia	←	▶
PVR Einstellung	←	▶

OSD Sprache

Hier können Sie die OSD Sprache einstellen. Aktuell vorhanden sind folgende Sprachen: Deutsch, Englisch, Französisch, Spanisch, Italienisch, Portugiesisch und Schwedisch.

Untertitel Sprache

Hier können Sie die Untertitel Sprache einstellen.

Hinweis:

Viele Sender übertragen keine Untertitel.

Gehörlostitel

Hier können Sie die Untertitel für Gehörlos oder Schwerhörige einstellen.

Audio Sprache

Hier können Sie die bevorzugte Audio-Sprache auswählen.

Präferenz

Multimedia

Die Multimedia Einstellungen sind nur dann aktiv, wenn der Media-Player gestartet wurde. Drücken Sie die MEDIA Taste und der Media-Player startet. Drücken Sie jetzt die MENU Taste und wechseln Sie im Präferenzmenü zu der Option Multimedia. Starten Sie diese mit der OK Taste.

Jetzt haben Sie Zugriff auf diese Einstellungen. Sie beinhalten verschiedene Wiederholungsmodi (Bild, Musik, Film), Diavorstellung und Übergangseffekte.

Film Wiederholung	Wiederhole Verze...
Musik Wiederholung	Wiederhole Verze...
Bild Wiederholung	Wiederhole Verze...
Hintergrundmusik	eingeschaltet
Anzeigezeit	3 Sekunden
Effekt	Keine

Film Wiederholung

Die Wiederholungsoptionen während der Filmwiedergabe sind Verzeichnis wiederholen, Einzel wiederholen oder Aus.

Verzeichnis Wiedergabe aller Dateien im aktuellen Verzeichnis in der Schleife

Einzel Aktuelle Datei wird immer wiedergegeben

Aus Aktuelle Datei wird abgespielt und dann Rückkehr in den Dateibrowser

Musik Wiederholung

Die Wiederholungsoptionen während der Musikwiedergabe sind Verzeichnis wiederholen, Einzel wiederholen oder Aus.

Photo Wiederholung

Die Wiederholungsoptionen während der Bildwiedergabe sind Verzeichnis wiederholen oder Aus.

Hintergrundmusik

Hier können Sie die Option An bzw. Aus schalten. Ist diese An, dann können Sie bei der Bildwiedergabe Musik abspielen.

Anzeigezeit

Mit dieser Einstellung definieren Sie die Anzeigedauer der Bilder. Standardeinstellung sind 3 Sekunden. Weitere Optionen sind 6 / 9 / 12 / 15 Sekunden.

Effekte

Mit dieser Einstellung können Sie die Übergangseffekte bei der Diavorstellung definieren. Es sind eine Vielzahl von möglichen Effekte möglich. Wenn Sie keine Effekte bei der Diavorstellung haben möchten, dann schalten Sie diese ab (Option Aus). Ansonsten wäre eine zufällige Auswahl der Effekte empfehlenswert (Option zufällig).

Präferenz

PVR Einstellung

Die PVR Einstellungen enthalten relevante Optionen für die Aufnahme bzw. Time-Shift Funktion. Diese sind Aufnahmeformat, Dateigröße, Time-Shift, Time-Shift Länge und Time-Shift zu Aufnahme.

PVR Formatierung	TS
Dateigröße	4G
Time Shift	Time Shift
Time Shift Länge	Auto
Time Shift zu Aufnahme	eingeschaltet

Aufnahmeformat

Hiermit beeinflussen Sie den Video-Container während der Aufnahme. Die Optionen sind PS und TS.

PS Programmstrom mit der Endung MPG

TS Transportstrom mit der Endung TSV

Empfehlung: Nutzen Sie die Einstellung TS.

Dateigröße

Hiermit definieren Sie die Größe der Dateien während einer Aufnahme. Das bedeutet, die Einstellung 4 G erstellt 4 GB große Dateien. Läuft die Aufnahme weiter, dann wird eine neue Datei erstellt. Die weiteren Optionen sind 1G, 2G und 3G.

Time-Shift

Hiermit können Sie Funktion „Zeitversetztes Fernsehen“ abschalten bzw. aktivieren. Die Optionen sind Aus, Time-Shift und Auto.

Aus Funktion aus

Time-Shift Drücken Sie die Time-Shift Taste um diese Funktion zu starten

Auto Funktion ist immer an

Empfehlung: Nutzen Sie die Option Time-Shift.

Time-Shift zu Aufnahme

Hiermit können Sie definieren, ob die Time-Shift Aufnahme permanent gespeichert werden soll oder nicht.

An Wird immer gespeichert

Aus Nach beenden von Time-Shift wird die Datei gelöscht

Empfehlung: Nutzen Sie die Option Aus. Ansonsten kann der USB Speicher schnell voll werden.

Einstellung

Das Einstellungsmenü enthält eine Reihe von Optionen.

Timer

Die Timereinstellungen sind schon im Detail auf Seite 37 und 38 beschrieben.

Kindersicherung

Hier können Sie verschiedene Optionen der Kindersicherung einstellen. Damit diese auch wirken kann, müssen diese Informationen via Satellit auch übertragen werden. Die meisten deutschen TV Sender enthalten diese nicht.

Die weiteren Optionen sind:

Systemsicherung

Passwortabfragen bei bestimmten Optionen wie z.B. Suchlauf.

Pinnummer ändern

Hier können Sie das Standardpasswort von 0 0 0 0 auf eine andere vierstellige Zahl ändern.

Version

Anzeige von Versionsangaben wie Software oder Hardware.

Einstellung

Datum & Zeit

Hier haben Sie die Möglichkeit die Zeit automatisch via EPG Informationen einstellen zu lassen oder auch manuell zu ändern.

Zeit aus EPG	Auto
Datum	2010/11/09
Zeit	10:48:22
Zeitzone	+01:00
Sommerzeit	ausgeschaltet

Zeit aus EPG

Die Optionen sind Auto und Aus.

AUTO Aktuelle Zeit aus EPG

Aus Manuelle Bearbeitung der Zeit

Datum und Uhrzeit

Diese beiden Optionen sind inaktiv, wenn Sie die automatische Zeiterfassung (Schaltuhrmodus) aktiv haben. Andernfalls können Sie hier Datum und Uhrzeit selbst manuell eingeben.

Zeitzone

Hier definieren Sie die Zeitzone. Für Deutschland gilt z.B. +1:00 (GMT+1).

Sommerzeit

Hier können Sie die Sommerzeit An bzw. Aus schalten.

Setze Werkseinstellung

Sie haben die Möglichkeit alle Einstellungen und Änderungen rückgängig zu machen, in dem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie das Passwort ein (0 0 0 0).

Hinweis:

Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch ferner den Suchlauf erneut durchführen.

Software Update

Hiermit können Sie eine neue Softwareversion auf dem Gerät installieren. Dazu muss natürlich ein USB Speicher mit ausschließlich der Update Datei im Hauptverzeichnis angeschlossen werden. Weiter Informationen befinden sich in unserer Downloadseiten von Xoro.de.

Wichtig

Schalten Sie während des Updatevorgangs niemals den Strom aus!

Einstellung

Kanalliste speichern / Laden

Innerhalb des Menüs Software Update haben Sie die Möglichkeit Ihre persönliche Kanalliste zu abspeichern. Drücken Sie die BLAUE Taste auf der Fernbedienung und die Kanalliste wird auf dem USB Speicher gesichert. Auf den Datenträger finden Sie dann eine Datei mit dem Namen „db.bin“.

Natürlich ist es auch möglich, eine schon bestehende Kanalliste zu installieren. Kopieren Sie Ihre Kanalliste auf einen USB Speicher im Hauptverzeichnis und wählen Sie die Datei „db.bin“ an. Drücken Sie jetzt die OK Taste und die Kanalliste wird installiert. Nach einem Neustart ist diese neue Kanalliste verfügbar.

Common Interface

Mit dieser Option können Sie die Einstellungen und Informationen eines Common Access Moduls ändern bzw. anzeigen.

Auto Stand-By

Die Einstellung Auto Stand-By mit der Voreinstellung von 3 Stunden ist Teil der Umsetzung zu EuP. Die Ökodesign-Richtlinie 2009/125/EG, auch Energy-using Products (EuP) genannt, dient der Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energiebetriebener Produkte.

Das bedeutet, nach 3 Stunden Laufzeit in DVB-S Modus ohne einen Tastendruck schaltet der HRS 8600 CI automatisch in den Stand-By Modus.

Weitere Optionen sind 1 Std., 2 Std. und Aus.

AV

Die AV Einstellungen enthalten Optionen für die Video- und Tonausgabe.

Kontrast

Mit dieser Einstellung können Sie den Kontrast verändern.

Helligkeit

Mit dieser Einstellung können Sie die Helligkeit verändern.

SPDIF

Mit dieser Option können Sie die Art der digitalen Tonausgabe über den koaxialen Tonausgang definieren.

Stumm Der koaxiale Tonausgang ist abgeschaltet

Bitstream Der Ton wird im RAW Modus zu dem koaxialen Tonausgang unverändert ausgegeben

PCM Der Ton wird im PCM Format ausgegeben.

Empfehlung: Wenn Sie keinen AV Verstärker angeschlossen haben, dann nutzen Sie die Einstellung Stumm. Andernfalls Bitstream.

Videoausgang

Wählen Sie die Einstellung aus, wie Sie das Bild an Ihrem TV Gerät ausgeben. Die Optionen sind CVBS (für FBAS, SCART), RGB (für SCART), HDMI (für HDMI) und YUV (für Videokomponentenausgang).

AV

Seitenverhältnis

Mit diesem Menü definieren Sie das Seitenverhältnis, wie es zu ihrem TV Fernseher ausgegeben wird. Wählen Sie diese aus der Liste aus.

• AUTO
  • 16:9
  • 16:9 PB
• 4:3 PanScan
• 4:3 Letterbox

Hinweis:

In der Regel ermöglicht die Einstellung 16:9 PB die optimale Ausgabe. Damit werden 4:3 Sendungen im richtigen Seitenverhältnis angezeigt.

Auflösung

Hier definieren Sie die Auflösung, die über dem HDMI ausgegeben wird. Die Optionen sind:

• 576i_25 (PAL) / 480i_30 (NTSC)
• 576p_50 (PAL) / 480p_60 (NTSC)
• 720p_50 (PAL) / 720p_60 (NTSC)
  • 1080i_25 (PAL) / 1080i_30 (NTSC)
  • 1080p_50 (PAL) / 1080p_60 (NTSC)

Hinweis:

Nutzen Sie bitte die tatsächliche Auflösung ihres Fernsehers. Hierzu beachten Sie die Spezifikationen Ihres TV Gerätes. Z.B. 720p für HD-Ready TV Geräte oder 1080i/1080p für FULL-HD TV Geräte.

HDMI Color Space

Mit HDMI 1.3 kam auch die Unterstützung für höhere Farbtiefen hinzu. Bisher waren nur 24 Bit (RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2), 30 Bit und 36 Bit (YCbCr 4:2:2) möglich. Die höhere Datenrate bei HDMI 1.3 erlaubt auch Farbtiefen von 30 Bit, 36 Bit und 48 Bit mit 10/12/16 Bit pro Farbkomponente (RGB 4:4:4, YCbCr 4:4:4). HDMI 1.3 unterstützt zusätzlich zu den bisherigen Formaten SMPTE 170M/ITU-R BT.601 und ITU-R BT.709-5 das neue Farbraummodell xvYCC, das im Standard IEC 61966-2-4 definiert ist, und ermöglicht somit einen sehr großen Farbraum zur Verbesserung der Farbdarstellung. Dazu werden spezielle Farbraum-Metadaten übertragen.

Die Optionen sind xvColor, RGB, YCbCr 4:2:2 und YCbCr 4:4:4.

Hinweis:

Achten Sie bei dem Ändern dieser Einstellung auf die entsprechende Unterstützung Ihres TV Gerätes.

HDMI Deep Color

Der Standard Deep Color stellt eine Erweiterung der Farbtiefe von den bisher verwendeten 8 Bit je Farbkanal dar. Die Spezifikation HDMI 1.3 unterstützt diesen Standard, der vor allem eine deutlich höhere Bandbreite erfordert. Die Optionen sind 8bit, 10bit und 12bit.

Hinweis:

Achten Sie bei dem Ändern dieser Einstellung auf die entsprechende Unterstützung Ihres TV Gerätes.

Spiele

Der HRS 8600 CI enthält eine Reihe von installierten Spiele für den Zeitvertreib. Bitte beachten Sie bei den jeweiligen Spiel die Bedienungsführung.

Sie haben aber auch die Möglichkeit über den Media-Player 32bit Spiele zu spielen. Diese müssen Sie allerdings zuerst downloaden unter www.native32.com/english. Neben den Spielen benötigen Sie auch das UI-Softwarepaket.

Laden das UI-Softwarepaket und einige bevorzugte Spiele runter, entpacken Sie die Archive und kopieren Sie alles in einem Ordner (z.B. Spiele). Die Struktur dieses Ordners sollte dann wie folgt aussehen:

Schließen Sie den USB Speicher an, drücken Sie die MEDIA Taste und wechseln Sie zu Native32. Nachdem der Speicherinhalt gelesen wurde, können Sie in das Verzeichnis eines der Spiele wechseln. Dort finden Sie eine Datei mit der Endung SMF. Wählen Sie diese aus und drücken Sie zum Start des Spiels die OK Taste.

Die weitere Bedienung des Spiels wird in der Regel am Anfang erläutert.

Name	Große	Typ	Geändert am
Gun Fire		Dateiordner	09.11.2010 12:10
ui		Dateiordner	09.11.2010 12:10
Fights Landlord		Dateiordner	09.11.2010 12:38
Mission Express		Dateiordner	09.11.2010 12:38
Paradise777		Dateiordner	09.11.2010 12:39
PIRATE		Dateiordner	09.11.2010 12:39
Pirate Century		Dateiordner	09.11.2010 12:39
Rune Word		Dateiordner	09.11.2010 12:39
Zero Hunt		Dateiordner	09.11.2010 12:39
Metal storm		Dateiordner	09.11.2010 12:40
Storm Wind		Dateiordner	09.11.2010 12:41
Bloody Blade		Dateiordner	09.11.2010 12:41
Baseball		Dateiordner	09.11.2010 12:42

Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren.

Technischer Kundenservice von Xoro/MAS:

• Tel.: [phone]
• Fax: [phone]
- Internet: www.xoro.de/support.htm

Symptom	Ursache und Lösung
Kein DVB-S Empfang / Bildstörungen mit star-ken Mosaiken oder Arte-fakten / Eingefrorene Bilder	Kein DVB-S Empfang in Ihrer Gegend.Richten Sie die Satellitenschüssel richtig ausWählen Sie einen Satelliten aus, den Sie empfangen könnenAchten Sie auf die Parameter bei der SatelliteneinstellungenWiederholen Sie den Suchlauf.
Kein Strom	Verbinden Sie das Gerät mit dem Stromnetz und schalten Sie den Empfänger ein.
Kein Suchlauf möglich	Richten Sie die Satellitenschüssel neu aus.Kontrollieren Sie die Suchparameter.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen.TV Programm ist verschlüsseltAchten Sie auf die AV-Einstellungen
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reich-weite (max. 5 Meter und 30 °)Vermeiden Sie direkte Lichteinstrahlung in den Infrarotsensor.
Kein Ton	Schalten Sie die Stummschaltung ab (MUTE Taste)Erhöhen Sie vorsichtig die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Ver-stärker.
Audio oder Untertitel ohne Funktion	Drücken Sie die AUDIO Taste. Keine weitere Tonspur ver-fügbaDrücken Sie die SUBTITLE Taste. Oder keine Untertitel verfügbar.
Keine Aufnahme Keine Wiedergabe	Kein USB-Speicher angeschlossenKein freier Speicherplatz auf dem Medium vorhandenAchten Sie auf die Formate der abspielbaren Dateien
Aufnahme hat Aussetzer oder ruckelt	Speichermedium ist evt. Zu langsam. Nutzen Sie USB Spei-cher mit 8 GB oder größerRichten Sie die Satellitenschüssel aus

Eingangsfrequenz: 950 – 2150 MHz

LNB Versorgung: 13 / 18 V mit 500 mA

RF Eingang: IEC 60196-24 (F Typ)

RF Ausgang: IEC 60196-24 (F Typ)

Eingangswiderstand: 75Ω

Wellenform: QPSK

Symbolrate: 2 – 45 Mbps

Video, Audio Dekodierung

Video Standard: ISO/IEC13818-2 MPEG2 (MP@ML) und (MP@HL) MPEG-4 (H.264) High Profil Level 4

Modulation QPSK, 8PSK

Video Auflösung: 1080p, 1080i, 576i (480i), 576p(480p), 720p

Seitenverhältnis: 4:3 PS & LB, 16:9, 16:9 PB

Videotext: Support DVB-ETS300472

Audio Standard: ISO/IEC 11172 Layer I & II, MP3

Audio Sample rate: 32, 44.1, 48 KHz

Strom

Eingang: AC 220—240 Volt, 50/60 Hz

Verbrauch: < 8 Watt

Verbrauch in Stand-By: < 1 Watt (ohne Aufnahmebereitschaft)

Ambient condition

Temperatur: 0—40° Celsius

Feuchtigkeit: 90%

Anschlüsse

USB Port: USB 2.0 High Speed

Video: HDMI, Videokomponenten, SCART, FBAS (CVBS)

Andere: Common Interface für CAM Module

Gerät

Gewicht: 0,80 Kg

Abmessungen: 270 x 165 x 43 mm

Hinweis:

Spezifikationen können sich ändern.

Safety information 5

Recycling Information 9

The “Grüne Punkt” denotes that the MAS Elektronik AG pays a duty to the “Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung“.

Antenna einstellen
Satellit that	TURKSAT 1C
LNB-Typ	Ku Band
LNB Frequenz	9750/10600
Transponder	10953/2398/V
22 kHz	Auto
12 V	eingeschaltet
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0/1.1
DiSEqC 1.0	A
DiSEqC 1.1	2

Satellit	ASTRA 19.2
LNB-Typ	Ku Band
LNB Frequenz	9750/10600
Transponder	11303/22000/H
22 kHz	Auto
12 V	eingeschaltet
LNB Spannung	eingeschaltet
DiSEqC Modus	DiSEqC 1.0/1.1
DiSEqC 1.0	A
DiSEqC 1.1	1

Antenne einstellen
Satellit	ASTRA 19.2
LNB-Typ	Unicable
LNB Frequenz	9750/10600
Transponder	11362/22000/H
22 kHz	Auto
LNB Spannung	eingeschaltet
DiSEqC Modus	keine
IF Freq.	1.1210
Sat Position	Sat A

How to:

Resolution

Switch TV/Radio

Auto Stand-By

Name	Große	Typ	Geändert am
Gun Fire		Dateiordner	09.11.2010 12:10
ui		Dateiordner	09.11.2010 12:10
Flights Landlord		Dateiordner	09.11.2010 12:38
Mission Express		Dateiordner	09.11.2010 12:38
Paradise777		Dateiordner	09.11.2010 12:39
PIRATE		Dateiordner	09.11.2010 12:39
Pirate Century		Dateiordner	09.11.2010 12:39
Rune Word		Dateiordner	09.11.2010 12:39
Zero Hunt		Dateiordner	09.11.2010 12:39
Metal storm		Dateiordner	09.11.2010 12:40
Storm Wind		Dateiordner	09.11.2010 12:41
Bloody Blade		Dateiordner	09.11.2010 12:41
Baseball		Dateiordner	09.11.2010 12:42

• Tel.: [phone]
• Fax: [phone]
- Internet: www.xoro.de/support.htm
