Produkttyp	DVB-C Receiver mit Media Player
Modell	Xoro HRK 7664 Smart
Marke	XORO (MAS Elektronik AG)
Spannungsversorgung	230 V ~ 50 Hz (gemäß Rückseite)
Leistungsaufnahme Standby	weniger als 0,5 W (EuP-konform)
HDMI-Ausgang	ja (Auflösungen: 576i/480i/576p/480p/720p/1080i/1080p)
SCART-Ausgang	ja (RGB/FBAS)
USB-Anschluss	USB 2.0 (max. 500 mA) für Massenspeicher bis 2 TB (FAT32/NTFS)
LAN/Ethernet	RJ45 (10/100 Base-T)
Digitaler Audioausgang	S/PDIF koaxial (PCM/RAW, Dolby Digital)
Smart Home / Sprachsteuerung	kompatibel mit Amazon Alexa und Google Home (über Skill/Action)
PVR / Aufnahme	ja (auf USB-Speicher, Timeshift, Sofort- und Timeraufnahme)
Media Player	Musik (MP3), Foto (JPEG/BMP), Video (MPEG-1/2/4, H.264, Xvid)
WLAN	optional über XORO HWL 155N USB-WLAN-Stick
Tuner	DVB-C (Single-Tuner)
Fernbedienung	ja (inkl. Batterien AAA)
Lieferumfang	Receiver, Fernbedienung, Bedienungsanleitung
Reinigung	nur mit trockenem oder feuchtem Tuch; keine Flüssigreiniger
Sicherheitshinweise	Gerät vor Nässe/Hitze schützen; keine Fremdkörper einführen
Reparatur / Kundendienst	nur durch autorisiertes Fachpersonal; RMA-Nummer erforderlich
Herstellergarantie	gesetzliche Gewährleistung; Verschleißteile 6 Monate

Häufig gestellte Fragen - HRK 7664 Smart XORO

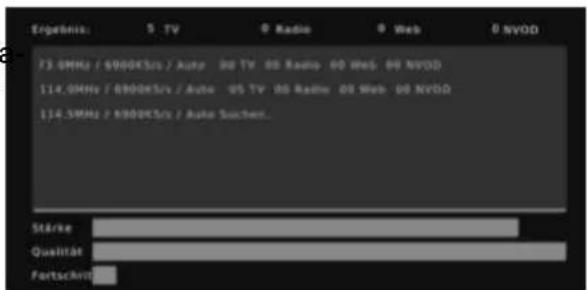

Wie führe ich den automatischen Sendersuchlauf durch?

Drücken Sie die MENU-Taste, wählen Sie Sender > Autom. Sendersuchlauf. Der Receiver durchsucht den gesamten Frequenzbereich. Achtung: Vorhandene Senderliste wird gelöscht.

Kann ich Aufnahmen auf einem USB-Stick machen?

Ja, schließen Sie einen USB-Stick (FAT32/NTFS) an. Drücken Sie die Aufnahmetaste •. Der Receiver benötigt ein schnelles Speichergerät (mind. 5 GB/Std. für HD).

Warum findet der Sendersuchlauf nicht alle Sender?

Mögliche Ursachen: Signal zu schwach/gestört, falsche Symbolrate (Standard 6900), verschlüsselte Sender (werden übersprungen). Fragen Sie Ihren Kabelanbieter nach den korrekten Parametern.

Wie kann ich die Sprache der Bildschirmmenüs ändern?

Gehen Sie zu MENU > Einstellungen > Präferenzen > OSD-Sprache und wählen Sie die gewünschte Sprache.

Was ist Timeshift und wie verwende ich es?

Timeshift pausiert das laufende Programm und speichert es zwischen. Drücken Sie die ||-Taste, um das Bild anzuhalten. Mit ► setzen Sie die Wiedergabe fort.

Wie verbinde ich den Receiver mit meinem WLAN?

Stecken Sie den optionalen XORO HWL 155N USB-WLAN-Stick ein. Gehen Sie zu MENU > System > Netzwerkeinstellungen und ändern Sie die Verbindungsart auf WLAN. Wählen Sie Ihr Netzwerk und geben Sie das Passwort ein.

Welche Videoformate werden vom Media Player unterstützt?

Unterstützt werden MPEG-1/2, MPEG-4, H.264 und Xvid. Container: AVI, MKV, MP4, TS. Max. Auflösung 1080p @ 30fps. Weitere Details finden Sie in der Anleitung.

Kann ich die Senderliste sortieren oder bearbeiten?

Ja, über MENU > Sender > Senderliste bearbeiten. Sie können Sender verschieben, löschen, sperren, überspringen, zu Favoriten hinzufügen oder umbenennen. PIN erforderlich (Standard 000000).

Wie schalte ich die Kindersicherung ein?

Gehen Sie zu MENU > System > Kindersicherung. Legen Sie eine Altersfreigabe fest. Nach Eingabe des PIN (Standard 000000) werden gesperrte Sender erst nach PIN-Eingabe angezeigt.

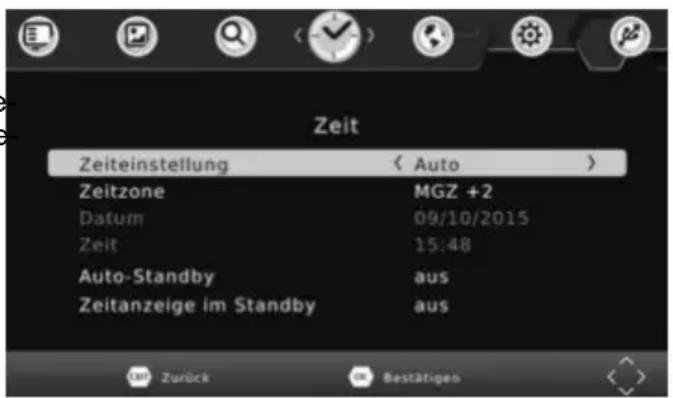

Warum schaltet sich der Receiver nach 3 Stunden aus?

Die Funktion Auto-Standby ist standardmäßig aktiviert. Deaktivieren Sie sie unter MENU > Einstellungen > Zeit > Auto-Standby und wählen Sie aus.

BEDIENUNGSANLEITUNG HRK 7664 Smart XORO

Receiver für digitales Kabelfernsehen

HRK7660 SMART

HRK7664 SMART

Bedienungsanleitung

04 Sicherheitshinweise
06 Kundendienst und Umwelt
07 Lieferumfang/Anschlüsse
08 Fernbedienung
10 Anschließen
12 Verbinden von USB-Massenspeichergeräten
13 Erstinstallation
14 Tägliche Bedienung

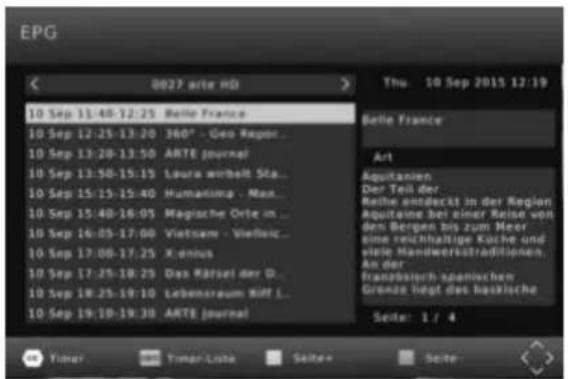

16 Elektronischer Programmführer/Timerprogrammierung

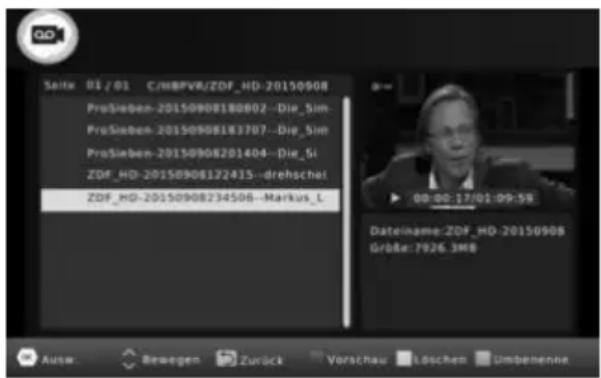

17 Sofortaufnahme/Timeshift/Aufnahmeliste*

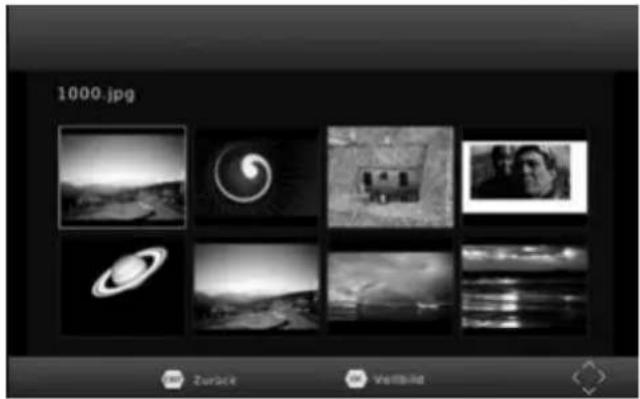

18 XORO Media Player*

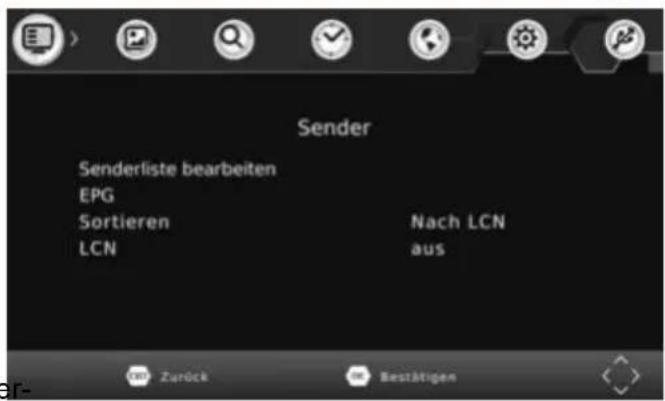

21 Senderliste bearbeiten

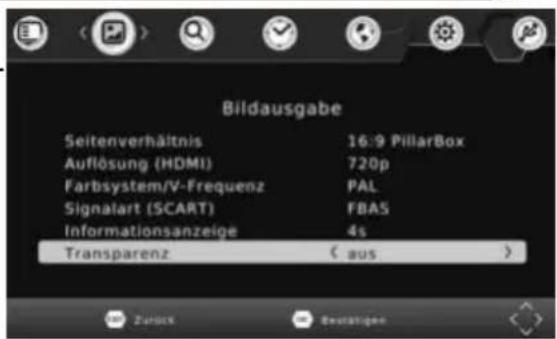

23 Bildausgabe
24 Sendersuche
25 Zeit
26 Präferenzen/Systemeinstellungen

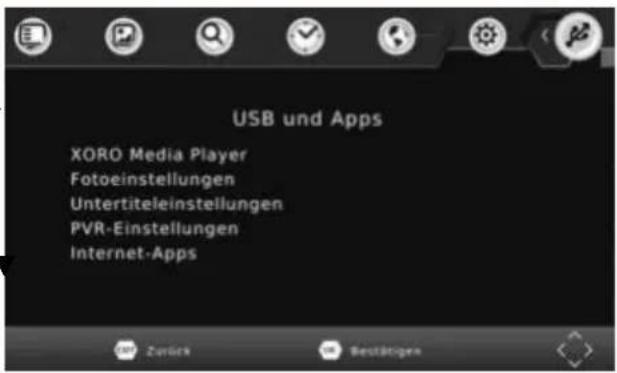

28 USB, PVR Einstellungen
29 Internet Apps
30 Smart Home
34 Problemebehebung
35 Gewährleistungsbedingungen

*Dieses Handbuch beschreibt die Bedienung mehrerer Gerätemodelle. Funktionen, die nicht bei allen Modellen verfügbar sind, werden mit dem Vermerk "Nur bestimmte Modelle" gekennzeichnet.

Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin.

Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten.

• Um Sach- oder Personenschäden zu vermeiden und einen einwandfreien Betrieb zu gewährleisten, lassen Sie Ihre Breitband-Kabelempfangsanlage von einem Fachbetrieb installieren.
  • Die Empfangsanlage muss den Vorschriften entsprechend geerdet sein.
• Bei zu schwachen, zu starken oder gestörten Signalen, kann es zu Bildstörungen und anderen Empfangsproblemen (Meldung "Kein Empfang") kommen. Dies kann auch nur einzelne Sender betreffen. Evtl. sind die Komponenten Ihrer Empfangsanlage (Antennendosen, Verteiler, Weichen, Verstärker usw.) nicht für die Verarbeitung aller Frequenzen in aktuellen Kabelnetzen ausgelegt. Bitte lassen Sie ihre Empfangsanlage von einem Fachbetrieb überprüfen und veraltete Komponenten tauschen.
• Verwenden Sie hochwertige Antennenkabel.

Fragen Sie Ihren Kabelanbieter nach aktuellen Senderlisten und Frequenztabellen. Viele Anbieter stellen diese Listen auf ihren Internet-Seiten bereit.

Sicherheitshinweise

• Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an.
• Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Sollten Sie die Netzspannung nicht kennen, fragen Sie bitte einen Elektriker.
  • Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden.
• Ziehen Sie für die Reinigung den Netzstecker aus der Steckdose.
• Benutzen Sie keine Flüssigreiniger oder Reinigungssprays. Das Gerät darf nur mit einem feuchten Tuch gereinigt werden.
• Das Kabel ist ummantelt und isoliert den Strom. Stellen Sie bitte keine Gegenstände auf das Kabel, da dadurch die Schutzfunktion verloren gehen könnte. Vermeiden Sie große Belastungen des Kabels, insbesondere an Buchsen und Steckern.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer am Stecker und nicht am Kabel. Das Kabel könnte ansonsten reißen.
• Das Gerät hat einen Überlastungsschutz. Dieser darf nur vom einem Fachmann ausgetauscht werden.
• Für zusätzlichen Schutz des Gerätes während eines Gewitters oder wenn es längere Zeit unbeaufsichtigt ist: Ziehen Sie den Netzstecker aus der Steckdose und den Antennenstecker aus der Antennen-/Kabel-Anschlussbuchse. Dies verhindert Schäden aufgrund von Blitzschlag/Überspannung.
• Überlasten Sie keine Steckdosen, Verlängerungskabel oder sonstige Leitungen, da dies zu Bränden oder elektrischen Schocks führen kann.
• In die Öffnungen des Gerätes dürfen keine Gegenstände eingeführt werden, da an einigen Stellen Strom fließt und der Kontakt Feuer oder einen Stromschlag hervorrufen kann.
  • Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind.
• Stellen Sie das Gerät nicht auf eine instabile Fläche. Das Gerät könnte beschädigt oder Personen verletzt werden. Jegliche Befestigungen sollten nur nach den Herstellerinformationen angebracht werden oder von dem Hersteller bezogen werden.

Sicherheitshinweise

• Das Gerät kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen. Hierbei können Schäden am Bildschirm entstehen.
• Plasma/OLED/LCD-TV: Betreiben Sie das Gerät nie permanent im 4:3 Modus (Pillar Box). Dies könnte bei längerer Benutzung zu Schäden am Bildschirm führen. Beachten Sie dazu das Handbuch des Fernsehers.
• Erhöhen Sie nicht die Lautstärke, wenn gerade eine leise Passage abgespielt wird. Dies könnte zu Schäden an den Lautsprechern führen, wenn eine laute Passage kommt.
  • Die Öffnungen des Gehäuses dienen der Lüftung, damit das Gerät nicht überhitzt. Diese müssen immer frei gehalten werden.
• Das Gerät darf nicht in der Nähe von Hitzequellen, wie z.B. Öfen, Heizungen positioniert werden.
  • Vermeiden Sie Hitzestau am Gerät.
• Schützen Sie das Gerät vor Feuchtigkeit und Witterungseinflüssen.
• Stellen Sie keine Gefäße mit Flüssigkeiten auf das Gerät.
• Setzen Sie das Gerät und die Fernbedienung nicht direkter Sonnenstrahlung aus. Dies beeinträchtigt die Funktion und könnte zu Schädigungen führen.
• Das Gerät erwärmt sich während des Betriebs. Bitte stellen Sie es nicht auf Wärmeempfindlichen Oberflächen.

USB-Buchse

• Die USB-Buchse des Receivers eignen sich nicht zum Aufladen von Geräten mit eingebautem Akku (z.B. Telefone, MP3-Player, Tablet Computer usw.).
• USB-Geräte, welche einen höheren Strom als 500mA (0,5A) benötigen, verletzten die USB-Spezifikationen und werden eventuell nicht vom Receiver erkannt.

Verwendung

- Das Gerät ist für die Verwendung in Privathaushalten konzipiert.

Smart Home (Nur bestimmte Modelle)

Das Sprachdialogsystem wird unabhängig von der Gerätefirmware von unserem Partner DiscVision entwickelt und betreut. Die Firma MAS Elektronik AG / XORO hat keinerlei Zugriff auf Daten die mit der Verwendung der Funktion erfasst, gespeichert und verarbeitet werden. Wir übernehmen keinerlei Haftung für Drittanbieter! Bitte seien Sie sich bei der Verwendung der Funktion bewusst, dass Drittanbieter Anwendungen Ihre Sprachinformationen erfassen, ggf. speichern und auswerten können. Informieren Sie sich diesbezüglich bei den Herstellern dieser Anwendungen (bspw. Amazon), inwiefern Benutzereingaben erfasst, gespeichert und verarbeitet werden und über deren Regelung des Datenschutzes diesbezüglich!

Servicefall

• Führen Sie Reparaturen niemals selbst durch, bitte überlassen Sie dies immer qualifiziertem Personal.
• Kontaktieren Sie den Reparaturdienst bei folgenden Fehlern:

a. Wenn das Netzteil oder Netzkabel defekt ist.
b. Wenn Gegenstände in das Gerät gefallen sind.
c. Wenn das Gerät mit Wasser in Berührung gekommen ist.
d. Wenn das Gerät trotz richtiger Anwendung nicht funktioniert.
e. Wenn das Gerät fallen gelassen wurde oder wenn das Produkt Leistungsschwankungen aufweist.

• Starker Tabakrauch beschädigt die Elektronik des Gerätes. Schäden durch Tabakrauch werden nicht im Rahmen der Gewährleistung behoben.
• Verwenden Sie originale Ersatzteile. Falsche Ersatzteile können zu Kurzschlüssen, Feuer oder anderen Fehlfunktionen führen.

Kontakt mit dem XORO-Kundendienst aufnehmen:

Per Telefon: 04161 - 800 24 24 (Mo-Fr, 11.00 Uhr bis 17.00 Uhr)

Per eMail:[e-mail]

ERS GmbH Elektronik Repair Service

Weidegrund 3/Halle1

21614 Buxtehude - Deutschland

Wir helfen Ihnen gerne bei Fragen zur Bedienung oder falls Probleme mit Ihrem Gerät auftreten. Beachten Sie bitte, dass Sie Informationen zur Senderbelegung und Frequenzen bei Ihrem Kabel-Anbieter erhalten.

Wiederverwertung von Elektrogeräten

Das Produkt wurde aus hochwertigen Materialien und Komponenten hergestellt, diese sind recyclingfähig und können wiederverwendet werden können. Die durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie entspricht.

Informieren Sie sich über die vor Ort geltenden Bestimmungen zur separaten Entsorgung elektronischer Geräte. Beachten Sie die örtlichen Bestimmungen und entsorgen Sie keine alten Produkte mit dem normalen Hausmüll. Durch eine richtige Entsorgung alter Produkte tragen Sie zum Umweltschutz und zur Gesundheit der Menschen bei.

Wiederverwertung von Papier und Pappe

Das Materialwiederverwertungssymbol auf dem Verpackungskarton und dem Benutzerhandbuch bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Verpackung nicht mit dem normalen Hausmüll.

Wiederverwertung von Kunststoffen

Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese recyclingfähig sind. Entsorgen Sie die Kunststoffe nicht mit dem normalen Hausmüll.

Der Grüne Punkt

Der Grüne Punkt auf Kartons bedeutet, dass die MAS Elektronik AG eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.

Batterien

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde oder im Handel abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.

Bitte entsorgen Sie Batterien nicht im Hausmüll.

Konformität

Hiermit erklärt die MAS Elektronik AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den relevanten Vorschriften der EMV-Richtlinien und den Richtlinien für Niederspannungsgeräte befindet. Dieses Gerät erfüllt die grundlegenden Anforderungen und relevanten Vorschriften der Ökode-sign Richtlinie.

Lieferumfang

Bitte vergewissern Sie sich, dass folgende Teile in der Verpackung enthalten sind:

• XORO-Receiver für digitales Kabelfernsehen
- Fernbedienung
• Bedienungsanleitung

Hinweise:

• Das Gerät darf nur mit dem original Zubehör verwendet werden.
• Überprüfen Sie direkt nach dem Kauf die Vollständigkeit des Zubehörs. Sollte Zubehör fehlen, wenden Sie sich bitte direkt an den Händler, beim dem Sie das Gerät erworben haben.

Anschlüsse und Bedienelemente - Vorderseite/Seite

1) USB -Anschluss (siehe Seite 12)
2) Empfänger für Fernbedienungssignale
3) Betriebs-LEDs (grün: eingeschaltet, rot: Standby/Bereitschaft)*
4) LED-Anzeige: Zeigt Status, Sendernummer oder Uhrzeit*
5) Zum vorhergehenden Sender umschalten (▼)
6) Zum nächsten Sender umschalten (▲)
7) Ein-/Auschalten (Bereitschaft, entspricht der POWER-Taste auf der Fernbedienung)
8) Betriebs-LED (grün: eingeschaltet, rot: Standby/Bereitschaft)*

* nur bestimmte Modelle

Anschlüsse und Bedienelemente - Rückseite

Mini-Gehäuse

A) Antenneneingang (IEC-Buchse)
B) Netzwerkanschluss (RJ45-Buchse)
C) Digitaler Audioausgang (S/PDIF koaxial) (Nur bestimmte Modelle)
D) HDMI-Ausgang
E) SCART-Ausgang
F) Netzkabel

Fernbedienung

• Legen Sie die Batterien (1,5V Größe AAA) in das Fach ein. Achten Sie bitte beim Einlegen der Batterien auf die richtige Polarität (+/-). Orientieren Sie sich hierzu an den Markierungen auf der Fernbedienung und den Batterien.
• Legen Sie die Batterieklappe wieder auf.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver eine längere Zeit nicht benutzen.

Sicherheitshinweise:

• Entfernen und erneuern Sie alte Batterien. Sie könnten auslaufen und die Fernbedienung beschädigen.
• Austretende Batterieflüssigkeit mit einem Tuch entfernen. Vermeiden Sie den Hautkontakt mit der Flüssigkeit.
  • Bei Verschlucken der Batterie oder Batterieflüssigkeit suchen Sie sofort einen Arzt auf.
  • Bei Haut-/Augenkontakt die Haut/Augen auswaschen und einen Arzt aufsuchen.
• Bitte halten Sie Batterien und die Fernbedienung von Kindern fern.

Tastenbeschreibung

POWER Gerät ein-/ausschalten

Mute Ton stummschalten

GOTO Zu einer bestimmten Wiedergabezeit springen

RPT/REPEAT Wiederholungsmodus bei Wiedergabe ändern

SUB-T/SUB-TITLE Untertitel aufrufen

AUDIO Tonspuren wechseln

Bildsuchlauf rückwärts/vorwärts Vorherige/nächste Datei Wiedergabe starten/fortsetzen Wiedergabe pausieren/Timeshift*

Wiedergabe stoppen/Media Player aufrufen

Aufnahme*

ROT/PVR Rote Funktionstaste, Aufnahmeliste anzeigen* GRÜN/V-FORMAT Grüne Funktionstaste, HDMI-Auflösung ändern GELB/ASPECT Gelbe Funktionstaste, Seitenverhältnis ändern BLAU/TIMER Blaue Funktionstaste, Timer-Liste anzeigen

MENU Hauptmenü einblenden

EXIT Menü verlassen

▲/▼/◄/►/CH+/CH- Elemente im Bildschirmmenüs auswählen, Sender umschalten

OK/LIST i/INFO Auswahl bestätigen, Senderliste anzeigen Informationen anzeigen

BACK/RECALL vorherigen Sender aufrufen, zum übergeordneten Verzeichnis wechseln

VOL+/VOL- Lautstärke ändern

EPG Elektronischen Programmführer einblenden

TXT/TTX Videotext einblenden

PAGE +/- Seitenweise durch Listen blättern

0-9 Zahleneingabe

TV/RADIO Umschalten zwischen TV- und Radiomodus

FAV Favoritenlistenauswahl einblenden

Anschluss an den Fernseher

Vorbereitung:

• Stellen Sie sicher, dass alle Geräte ausgeschaltet und von dem Stromnetz getrennt sind.
- Lesen Sie die Bedienungsanleitung des Fernsehers und anderer Zubehörgeräte und beachten Sie die Sicherheitshinweise.
• Verbinden Sie das Netzkabel/Netzteil zuletzt mit einer gut zugänglichen Steckdose.

Wann immer möglich, sollten Sie Ihren Fernseher am HDMI-Ausgang des Receivers anschließen. Nur der HDMI-Ausgang kann Bildsignale in HD-Qualität ausgeben.

HDMI:

Verbinden Sie den HDMI-Anschluss des Receivers mit einem freien HDMI-Eingang Ihres Fernsehers. Lesen Sie im Handbuch Ihres Fernsehers nach, wie Sie den HDMI-Eingang aufrufen. Der Fernseher schaltet i.d.r. nicht automatisch auf den HDMI-Eingang um, wenn der Receiver eingeschaltet wird.

Für die Verbindung wird ein HDMI Kabel benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

SCART:

Verbinden Sie den SCART (TV)-Anschluss des Receivers mit einem freien SCART-Eingang Ihres Fernsehers. Der Fernseher schaltet i.d.r. automatisch auf den SCART-Eingang um, wenn der Receiver eingeschaltet wird. Sollte dies nicht der Fall sein, lesen Sie bitte im Handbuch Ihres Fernsehers nach, wie Sie den SCART-Ein-

gang aufrufen.

Für die Verbindung wird ein SCART-Kabel (vollbeschaltet) benötigt. Dieses Gehört nicht zum Lieferumfang des Receivers.

Hinweise:

• Der Receiver ist für den Anschluss an 16:9 Fernseher voreingestellt. Bitte lesen Sie auf Seite 23 nach, wie Sie die Einstellungen für einen 4:3 Fernseher anpassen können. Das Ändern der HDMI Auflösung und der Signalart für den SCART Anschluss wird dort ebenfalls beschrieben.
• Verwenden Sie hochwertige Kabel. Minderwertige HDMI-Kabel (besonders ab Längen über 1,5m) können Bildfehler verursachen oder eine Bildübertragung unmöglich machen. Minderwertige SCART-Kabel mit schlechter Abschirmung können zu "Geisterbildern" oder Störgeräuschen im Ton führen.

Anschluss an den Kabelanschluss

Nutzen Sie ein Antennenkabel, um den Receiver mit Ihrem Kabelanschluss zu verbinden.

Hinweise:

• Einige Antennendosen haben mehrere Anschlüsse. Der Receiver muss mit dem "TV"-Anschluss verbunden werden.
• Verwenden Sie hochwertige Antennenkabel. Minderwertige Kabel können Empfangstörungen verursachen.

Anschluss an die Hi-Fi Anlage (Nur bestimmte Modelle)

Für die digitale Verbindung zu einem Hi-Fi System benötigen Sie ein koaxiales Kabel für S/PDIF-Signale. Diese Kabel gehört nicht zum Lieferumfang des Receivers. Verbinden Sie den S/PDIF Ausgang mit einem S/PDIF Eingang an Ihrem Hi-Fi System. Schauen Sie in Handbuch des Hi-Fi Systems nach, wie Sie den Audioeingang aufrufen.

Hinweis:

• Der Receiver gibt digitale Signale im PCM- (Stereo) oder AC3-Bitstream Format (Dolby Digital) aus. Sollten Sie keinen Ton über Ihr Hi-Fi System beim Betrachten von Sendungen mit Dolby Digital-Tonspur hören, lesen Sie bitte auf Seite 26 nach, wie Sie das Ausgabeformat für den S/PDIF Ausgang ändern können.
• Receiver mit SCART-Buchse stellen an dieser analoge Audio-Signale bereit. Im Fachhandel sind passende Adapter (SCART zu Cinch) erhältlich.

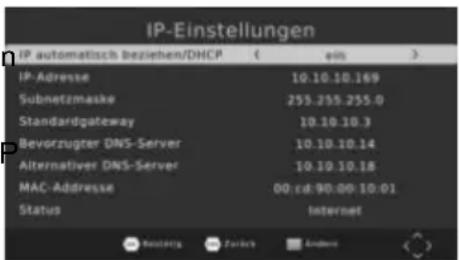

Anschluss an das Netzwerk (LAN/Ethernet)

Verwenden Sie ein hochwertiges Netzwerkkabel, um den Receiver mit Ihrem Internet-Router zu verbinden. Diese Verbindung ist nur erforderlich, wenn Sie die vorinstallierten Apps (siehe Seite 29) verwenden wollen.

Verbinden von USB-Massenspeichergeräten

USB-Buchse:

Folgende USB-Geräte werden unterstützt:

• USB-Massenspeichergeräte
• Max. Kapazität: 2048GB (2TB)
- Dateisysteme: FAT32/NTFS

Hinweise:

- Erstellen Sie eine Datensicherung aller Dateien auf einem USB-Speichergerät, bevor Sie dieses mit dem Receiver verbinden.

- Sollte Ihr USB-Speichergerät nicht mehr erkannt werden, ist evtl. das Dateisystem beschädigt. Überprüfen Sie es bitte mit der Datenträgerdiagnose Ihres Computers oder formatieren Sie es erneut (siehe Seite 29).

- Der Receiver benötigt evtl. einige Zeit, bis USB-Geräte erkannt und betriebsbereit sind. Während dieser Zeit kann der Receiver verzögert auf Eingaben der Fernbedienung reagieren.

- Eine Vielzahl unterschiedlicher USB-Speichermedien wird zur Zeit verkauft, ggf. entsprechen nicht alle den Spezifikationen für USB-Massenspeichergeräte. Sollte Ihr USB-Speichergerät nicht erkannt werden, probieren Sie bitte einen anderen USB-Speicher.

- Speichergeräte mit Partitionsstil "MBR" bis 2048GB (2TB) werden unterstützt, bei höherer Kapazität kann die Kompatibilität nicht unter allen Umständen garantiert werden.

- PVR-Aufnahmen* benötigen u.U. viel Speicherplatz. Der Receiver zeichnet Sendungen in der Qualität (Auflösung, Datenrate usw.) auf, in der sie vom Sender übertragen werden. Daher kann nicht genau vorhergesagt werden, wie viel Speicherplatz eine Aufnahme belegt. Eine HD-Aufnahme in hoher Qualität und mit mehreren Tonspuren (planen Sie hierfür ca. 5GB pro Stunde ein) belegt deutlich mehr Platz als eine Übertragung in Standardqualität mit geringer Datenrate.

- Für USB-Aufnahme* und Timeshift* ist ein entsprechend schnelles Speichergerät erforderlich. Ist das Speichergerät zu langsam, kommt es zu Bildstörungen und abgebrochenen Aufnahmen. Besonders ältere USB-Sticks oder Sticks, mit kleiner Kapazität (<16GB), sind für PVR-Aufnahmen (besonders in HD) häufig ungeeignet. Festplatten haben ein besseres Preis-/Leistungsverhältnis. Selbst ältere Festplatten bieten meistens mehr als genug Schreib-/Lesegeschwindigkeit.

- USB 3.0-Geräte und die dazugehörigen Kabel haben zusätzliche Kontakte zur schnellen Datenübertragung in den Steckern. Diese Kontakte werden nicht verbunden, wenn diese Geräte mit USB 2.0 Host-Controllern verbunden werden. So wird die Abwärtskompatibilität zu USB 2.0 Host-Controllern sichergestellt. Der Receiver verfügt über einen USB 2.0 Host-Controller, daher wird max. USB 2.0-Geschwindigkeit erreicht.

*nur bestimmte Modelle

Bei der ersten Inbetriebnahme des Receivers erscheint au dem TV-Bildschirm das Installationsmenü. Dieses Menü enthält drei Optionen:

1. OSD-Sprache
2. Land
3. Sendersuche

Mit den Pfeiltasten CH+/CH- ▲/▼ können Sie zwischen den Menüpunkten wechseln. Wenn ein Menüpunkt farblich hinterlegt ist, können Sie diesen mit den Tasten ◀/► anpassen.

OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Im deutschen Teil dieser Bedienungsanleitung beziehen sich Texte und Abbildungen auf die deutsche OSD-Sprache.

Land

Wählen Sie aus, in welchem Land Sie den Receiver betreiben wollen.

Sendersuche

Das Bildschirmmenü für die automatische Sendersuche wird

angezeigt. Die automatische Sendersuche durchsucht den kompletten empfangbaren Frequenzbereich nach Sendern und speichert gefundene Sender in der Senderliste. Starte Sie den Suchlauf durch Drücken der Taste OK.

Für die Symbolrate ist "6900" voreingestellt. Diese Symbolrate ist in öffentlichen, deutschen Kabelnetzen üblich. Frager Sie bei Ihrem Kabelnetzbetreiber nach der korrekten Symbolrate, falls nach einem automatischen Suchlauf Sender fehlen.

Die Modulation ist auf "Auto" voreingestellt. Der Receiver ermittelt während des Suchlaufs die korrekte Einstellung automatisch. Die Einstellung sollte nur in Ausnahmefällen verändert werden. Fragen Sie bei Ihrem Kabelnetzbetreiber nach der korrekten Modulation, falls Sie die Einstellung verändern müssen.

Hinweise:

Falsche Einstellungen führen dazu, dass keine oder wenige Sender gefunden werden. Betreiben Sie den Receiver in einem kleinen Kabelnetz (Gemeinschaftsanlagen mit Kopfstation), müssen Sie ggf. weitere, manuelle Suchläufe durchführen, um alle Sender zu erhalten.

Sollten Sie nach dem durchführen der Erstinstallation in eine andere Region umziehen, müssen Sie einen neuen Sendersuchlauf durchführen. Die Senderbelegung unterscheidet sich je nach Region und Kabelanbieter. Beachten Sie bitte auch Seite 24.

Wichtige Tasten und deren Funktionen

Senderwechsel

Mit den Tasten CH▲/CH▼ können Sie den Sender wechseln. Über die Tasten 0-9 können Sie die Sendernummer auch direkt eingeben.

Senderliste

Rufen Sie die Senderliste durch das Drücken der OK Taste auf.

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

PAGE Seitenweise durch die Liste blättern

◀/▶ Zwischen Radio- und Fernsehsenderliste wechseln.

EXIT Senderliste ausblenden

TV/Radio

Wenn Sie zwischen dem Fernseh- und Radiosendern wechseln möchten, dann drücken Sie die TV/RADIO Taste.

Favoriten

Haben Sie Favoritenlisten angelegt (siehe Seite 22), können Sie mit der FAV Taste auf die Favoritenlisten zugreifen.

◀/▶ Favoritenliste auswählen

▲/▼ Sender auswählen

OK Aufrufen des ausgewählten Senders

EXIT Favoritenliste ausblenden

Untertitel

Wenn Sie Untertitel anzeigen wollen, drücken Sie die SUB-T/SUB-TITLE Taste.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Untertitelsprache aus. Bestätigen Sie Ihre Auswahl mit OK. Überträgt ein Fernsehsender keine Untertitel, wird nur die Auswahlmöglichkeit "aus" angezeigt.

Verlassen Sie das "Untertitelsprache"-Menü mit der Taste EXIT.

Wichtige Tasten und deren Funktionen

Tonspur/Sprache wählen

Einige Fernsehsender übertragen mehrere Tonspuren. Mit der AUDIO Taste blenden Sie das Menü zum Wechsel der Tonspu ein.

Wählen Sie mit den Tasten ▲/▼ die gewünschte Sprache bzw. das Audioformat aus. Bestätigen Sie Ihre Auswahl mit OK.

Verlassen Sie das "Tonspur"-Menü mit der Taste EXIT.

Videotext

Den Videotext aktivieren Sie über die TTX/TXT Taste. Nutzen Sie die Zifferntasten 0-9 zur Eingabe der gewünschten Videotextseite.

Verlassen Sie den Videotext mit der Taste EXIT.

Stummschaltung/Ton aus

Drücken Sie die MUTE Taste auf der Fernbedienung, um den

Ton auszuschalten. Drücken Sie die MUTE Taste erneut, um den Ton wieder anzuschalten.

Lautstärke

Mit den Tasten ◀/▶ (VOL+ / VOL-) ändern Sie die Lautstärke.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF (nur bestimmte Modelle) bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Informationen

Drücken Sie die Taste i/INFO mehrfach, um unterschiedliche Informationen zum aktuellen Programm anzuzeigen.

Während laufender PVR-Aufnahmen (Nur bestimmte Modelle) können Sie durch mehrfaches drücken der Taste i/INFO u.a. Informationen zum freien Speicherplatz auf dem angeschlossenen USB-Gerät anzeigen.

Seitenverhältnis (ASPECT)

Während des Fernsehens haben Sie die Möglichkeit, das Seitenverhältnis zu ändern, ohne das Menü aufzurufen. Drücken Sie dazu die ASPECT (GELB) Taste, das Seitenverhältnis ändert mit jedem Tastendruck (siehe auch Seite 23).

Wichtige Tasten und deren Funktionen

Elektronischer Programmführer

Drücken Sie die EPG Taste, der elektronische Programmführer wird angezeigt.

OK Timer für gewählte Sendung programmieren

i Zeigt die Timer-Liste an

▲/▼ Sendung auswählen

◀/▶ Sender umschalten

EXIT EPG ausblenden

Timerprogrammierung

Wenn Sie in der EPG-Anzeige die OK Taste nach Auswahl einer Sendung drücken, wird diese in die Timerprogrammierung übernommen. Informationen wie Sender, Datum und Uhrzeit werden automatisch aus dem EPG übernommen.

Weitere Einstellungen sind "Wiederholung" und "Modus" (Nur bestimmte Modelle). Die Option Wiederholung definiert, ob ein Timer einmalig oder regelmäßig ausgeführt werden soll. Die Option "Modus" muss für eine USB-Aufnahme auf USB-Aufnahme (Nur bestimmte Modelle) belassen werden. Zum Speichern drücken Sie die Taste OK. Der programmierte Timer erscheint in der Timer-Liste.

Mit der EXIT Taste können Sie die einzelnen Fenster wieder schließen.

Hinweise:

- Einstellung Modus: Wählen Sie USB-Aufnahme, wenn eine Aufnahme auf einem USB-Gerät erfolgen soll (Nur bestimmte Modelle). Wählen Sie Senderwechsel, wenn sich der Receiver zur eingestellten Startzeit einschalten bzw. umschalten soll, ohne eine USB-Aufnahme durchzuführen.

• Sie können die Timer-Liste während des Fernsehens durch Drücken der BLAUEN Taste aufrufen.
• Innerhalb der Timer-Liste können Sie mit der ROTEN Taste einen neuen Timer hinzufügen, mit der GRÜNEN Taste einen ausgewählten Timer ändern und mit der BLAUEN Taste einen gewählten Timer löschen.

Sofortaufnahme, Timeshift und Aufnahmeliste

Aufnahme

Wenn Sie das aktuelle Programm aufnehmen möchten, schließen zuerst einen USB-Speicher am USB-Anschluss an und drücken Sie dann die • Taste. Durch erneutes Drücken der • Taste können Sie eine Zeit vorgeben, nach der die Aufnahme automatisch beendet werden soll. Mit der Taste können Sie die laufende Aufnahme von Anfang an wiedergeben. Manuell beenden können Sie die Aufnahme durch das Drücken der ■ Taste. Bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

Hinweis: Der Receiver verfügt nur über ein Empfangsteil (Tuner). Daher kann während der Aufnahme nicht beliebig auf andere Sender umgeschaltet werden. Möchten Sie während der Aufnahme um-schalten, benötigen Sie einen XORO-Receiver mit TWIN-Tuner (zwei Empfangsteile).

Timeshift (Zeitversetztes Fernsehen)

Wenn Sie die Timeshift-Funktion verwenden möchten, schließen Sie zuerst einen USB-Speicher am USB-Anschluss an und drücken Sie dann die ||-Taste. Bild und Ton werden angehalten, der Receiver beginnt, das Fernsehprogramm auf dem USB-Gerät zwischenzuspeichern. Mit der Taste ▶ können Sie das Fernsehprogramm lückenlos fortsetzen. Mit den Tasten für den Bildsuchlauf (◀◀▶) können Sie innerhalb der zwischengespeicherten Daten vor- und zurückspulen. Die STOP-Taste (■) beendet die Timeshift-Funktion.

Aufnahmeliste

Die aufgenommenen Sendungen können Sie über die PVR (ROT) Taste direkt erreichen. Alle bisherigen Aufnahmen werden dort angezeigt.

▲/▼ Aufnahme auswählen

OK Startet die Wiedergabe im Vorschau- fenster

ROT Wechsel zwischen Vorschau- und Voll- bildanzeige

GRÜN Aufnahme umbenennen

GELB Aufnahme für das Löschen markieren

Wiedergabe

▶▶ Schneller Vorlauf

◀◀ Schneller Rücklauf

|| Pause, die Wiedergabe setzen Sie mit dem erneuten Drücken der || fort

EXIT/STOP Beenden der Wiedergabe

Datei umbenennen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie umbenennen möchten. Drücken Sie die GRÜNE Taste, auf dem Bildschirm erscheint eine Tastatur. Wählen Sie mit Hilfe der Navigationstasten ◀/►/▲/▼ die einzelnen Buchstaben des neuen Dateinamens und bestätigen jeden Buchstaben mit der OK Taste. Ist der neue Name fertig, dann navigieren Sie zu dem "OK"-Feld und drücken Sie die OK Taste.

Aufnahme löschen

Wählen Sie aus der Aufnahmeliste die Datei aus, die Sie löschen möchten. Drücken Sie die GELBE Taste. Die ausgewählte Datei wird mit einem „Häkchen“ markiert. Drücken Sie die OK Taste und bestätigen Sie die Sicherheitsabfrage mit der OK Taste.

XORO Media Player

Wenn Sie Bilder, Musik oder Filme von USB-Massenspeichergeräten abspielen möchten, rufen Sie dazu den USB-Media-Player des Gerätes auf. Schließen Sie zuerst den USB-Speicher an und drücken Sie die MENU Taste.

Drücken Sie so oft die ◀/▶ Tasten, bis das Menü "USB und Apps" angezeigt wird. Drücken Sie die Taste bis die Option "XORO Media Player" hervorgehoben wird. Bestätigen Sie mit der OK Taste die Auswahl.

Hinweis: Der Media Player kann während des Fernsehens auch durch das Drücken der Taste ■ aufgerufen werden.

Der Media Player erlaubt die Wiedergabe folgender Dateitypen:

• Musik
• Foto
• Film
  • PVR (siehe Seite 17, nur bestimmte Modelle)

Wechseln Sie zwischen den Option mit den Tasten ◀/▶, bestätigen Sie Ihre Auswahl mit der OK Taste. Nach erfolgreichem Auslesen des USB-Speichers werden im Dateibrowser Ordner und erkannte Dateien angezeigt. Wählen Sie mit den ▲/▼ Tasten den entsprechenden Ordner aus und öffnen Sie diesen mit der OK Taste. Folgende Tasten stehen im Media-Player-Modus zur Verfügung:

Dateibrowser

▲/▼ Datei/Ordner auswählen

OK Datei/Ordner öffnen/wiedergeben

PLAY (▶) Diashow starten (nur bei Bilddateien)

BLAU Ansicht ändern (nur bei Bilddateien)

RECALL Navigation zu dem übergeordneten Ordner

EXIT Zurück zum Auswahlbildschirm

Wiedergabe - allgemein

▶▶| Nächste Datei wiedergeben |◀◀ Vorherige Datei wiedergeben || / PAUSE Wiedergabe pausieren STOP ■ Wiedergabe beenden GOTO Zu einer bestimmten Wiedergabe RPT/REPEAT Dateiwiederholung/Zufallswie i/INFO Dateiinformationen anzeigen

Wiedergabe - Foto

ROT Vergrößern bzw. verkleinern des Bildes

GRÜN Rotation des Bildes um 90° gegen den Uhrzeigersinn

GELB Rotation des Bild um 90° im Uhrzeigersinn

AUDIO Tonspuren wechseln (nur bei bestimmten Videodateien)

SUB-TITLE Untertitel anzeigen (nur bei bestimmten Videodateien)

ROT Umschalten zwischen Vollbild- und Vorschauansicht

Wiedergabe fortsetzen

Für einige Dateiformate kann der Receiver die Position speichern, an der Sie beim letzten Abspielen die Wiedergabe gestoppt haben.

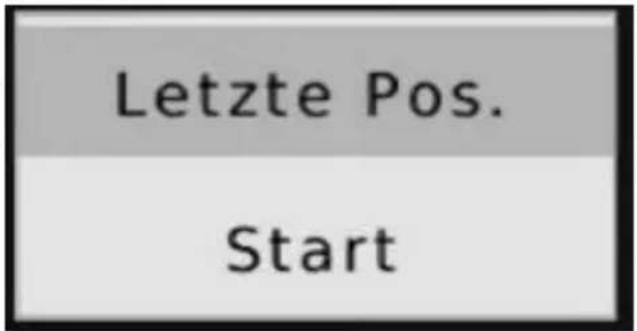

Konnte der Receiver die letzte Wiedergabeposition speichern, blendet er beim erneuten Starten der Wiedergabe am oberen Bildschirmrand die Auswahl Letzte Pos./Start ein.

- Letzte Pos.: Die Wiedergabe an der gespeicherten Position fortsetzen.

- Start: Fortsetzen der Wiedergabe abbrechen und Datei von Anfang an wiedergeben.

Die Auswahl zwischen den Optionen erfolgt mit den Taste ▲/▼, bestätigen Sie Ihre Auswahl mit OK.

Musikwiedergabe während der Fotoanzeige

Sie können während der Fotowiedergabe auch Musik hören. Dazu müssen Sie zuerst ein Musikstück auswählen und dessen Wiedergabe starten und dann zu den Bildern wechseln.

Unterstützte Dateiformate

Durch die Vielzahl an unterschiedlichen Video- und Audioformaten, Videocontainern und PC-Programmen zur Erstellung dieser kann es vorkommen, dass einzelne Videodateien nicht unterstützt werden. Obwohl jeder Teil dieser Dateien evtl. einzeln betrachtet unterstützt wird, kann eine Kombination dieser Teile zu einer nicht abspielbaren Dateien führen. Das Darstellen von Fotos mit hoher Auflösung kann viel Zeit in Anspruch nehmen. Wir empfehlen fernsehgerechte Auflösungen (z.B. 1280x720 oder 1920x1080 Pixel)

Fotos: JPEG, BMP

Musik: MP3

Video: Verschiedene Codecs werden unterstützt. Sie müssen/sollten nach dem anerkannten Standards erstellt worden sein. Für MPEG-2 gilt ISO/IEC 13818, für MPEG-4 gilt ISO/IEC-14496. Andernfalls kann es zu Fehlern bei der Darstellung kommen.

Video Codec	Auflösung	Profil	Container
MPEG1MPEG2	1080P@30fps	MP@HL	MPEG, MPG, TS
MP4	1080P@30fps	Simple Profile, Advanced Simple Profile @Level5	AVI, MKV
Xvid	1080P@30fps		AVI
h.264	1080P@30fps	Main Profile, High Profile @Level 4.2	AVI, MKV, MP4, TS

Hinweise: GMC wird nicht unterstützt. Max. Bitrate: 40Mbit/sec. Seitenverhältnis: 4/3, 16/9

Irrtum und technische Änderungen vorbehalten.

Sender

Das Hauptmenü des DVB-C Empfängers rufen Sie über die MENU Taste auf.

Das Menü Sender enthält die Untermenüs Senderliste bearbeiten, Sortieren und LCN.

Senderliste bearbeiten

In dem Untermenü haben Sie die Möglichkeit, die gefundenen Sender Ihren Wünschen entsprechend zu sortieren bzw. zu bearbeiten. Sie e halten nur dann Zugang zu diesem Menü, wenn Sie bei der PIN-Abfrage die richtige PIN eingeben (Standard: 0 0 0 0 0 0, Siehe Seite 27).

Folgende Werkzeuge stehen Ihnen zur Verfügung:

• Bewegen
• Überspringen
• Sperren
• Löschen
• Favorit
• Umbenennen

Wenn Sie die Senderbearbeitung mit der EXIT Taste verlassen, werden die Änderungen gespeichert.

Bewegen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, welchen Sie auf eine andere Programmnummer verschieben wollen.
  • Drücken Sie die ROTE Taste, der Sender wird für das Verschieben markiert.
• Wählen Sie mit den Tasten ▲/▼ den Platz aus, zu dem Sie den markierten Sender verschieben wollen.
• Drücken Sie die OK, der Sender wird an dem gewählten Platz in die Senderliste eingefügt.

Löschen

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie löschen möchten.
• Drücken Sie die BLAUE Taste, eine Sicherheitsabfrage wird angezeigt.
  • Drücken Sie die OK, der markierte Sender wird gelöscht

Sperren

Der Receiver fragt nach dem Passwort, bevor ein gesperrter Sender angeschaut werden kann.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie sperren möchten.
• Drücken Sie die GELBE Taste, der Sender wird für das Sperren markiert.
  • Drücken Sie erneut die GELBE Taste, um die Sperrung aufzuheben.

Sender

Überspringen

Sender, die für das Überspringen markiert werden, werden beim Umschalten mit den Tasten CH+/-/▲/▼ übersprungen und können nur mit den Zifferntasten (0-9) aufgerufen werden.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie "überspringen" möchten.
• Drücken Sie die GRÜNE Taste, der Sender wird für das Überspringen markiert.
• Drücken Sie erneut die GRÜNE Taste, um "Überspringen" aufzuheben.

Favoriten

Sie können Ihre bevorzugten Sender zu Favoritenlisten hinzufügen.

• Wählen Sie mit den Tasten ▲/▼ einen Sender aus, den Sie zu einer Favoritenliste hinzufügen wollen.
• Drücken Sie die FAV Taste, die verfügbaren Favoritenlisten werden aufgelistet.
• Wählen Sie mit den Tasten ▲/▼ die Favoritengruppe aus, zu der Sie den im ersten Schritt gewählten Sender hinzufügen wollen. Drücken Sie zum Hinzufügen die Taste OK. Drücken Sie die RECALL Taste, um den Namen der ausgewählten Favoritenliste zu ändern.
• Möchten Sie den im ersten Schritt gewählten Sender mehreren Gruppen hinzufügen, wählen Sie mit den Tasten ▲/▼ weitere Favoritengruppen aus und fügen Sie den Sender mit der Taste OK hinzu. Der Eintrag "Ausschalten" löscht den gewählten Sender aus allen Favoritenlisten.
• Wenn Sie den gewählten Sender allen gewünschten Favoritenlisten hinzugefügt haben, blenden Sie die Favoritenliste mit der Taste EXIT aus.

Sender umbenennen

Wählen Sie mit den ▲/▼ Tasten den entsprechenden Sender aus und drücken Sie die RECALL Taste. Es erscheint eine Bildschirmtastatur. Wählen Sie mit den Navigationstasten ◀/▶/▲/▼ die Buchstaben aus und bestätigen Sie den Buchstaben mit der OK Taste. Ist der neu Sendername komplett, dann navigieren Sie zu dem "OK"-Feld und drücken Sie dort die OK Taste. Der Sender erhält dann den neuen Namen.

Sortieren

Mit dieser Option können Sie die Sender nach den Vorgaben (LCN, ONID, Name usw.) innerhalb der Liste sortieren. Die vorherige Sortierung geht dabei verloren.

LCN (Logische Kanalnummerierung)

Einige Kabelanbieter übertragen LCN-Informationen. Diese erlauben es dem Anbieter, eine vorsortierte Senderliste zu erzeugen. Aktivieren Sie LCN nur, wenn Ihr Kabelanbieter dieses Merkmal unterstützt. Ist LCN aktiviert, können Sie die Senderliste nicht mehr nach Ihren eigenen Wünschen nummerieren.

Bildausgabe

Seitenverhältnis

Diese Einstellung bestimmt, welches Bildformat Ihr Fernseher verwendet und wie Inhalte mit abweichendem Seitenverhältnis für Ihren Fernseher vom Receiver angepasst werden.

- AUTO (für 16/9 Fernseher, 4:3- oder "Wide Screen"-Inhalte werden ggf. bildschirmfüllend aber verzerrt dargestellt. Die weitere Anpassung muss durch den Fernseher erfolgen)

• 4:3 Pan & Scan (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden nach Möglichkeit bildschirmfüllend dargestellt, unverzerrt, jedoch mit Informationsverlust)

• 4:3 Letterbox (für 4/3 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)

• 16:9 Pillar Box (für 16/9 Fernseher. Vom Seitenverhältnis abweichende Inhalte werden unverzerrt aber ggf. mit "schwarzen Balken" dargestellt.)

- 16:9 Pan & Scan (für 16/9 Fernseher. 16/9 Übertragungen werden bildschirmfüllend und unverzerrt dargestellt. 4/3 Übertragungen werden unverzerrt aber vergrößert dargestellt. Diese Einstellungen ist besonders für 4/3 "Letterbox" Übertragungen geeignet, um die Anzeige von "schwarzen Balken" in diesem Fall zu reduzieren)

Während des Fernsehens können Sie mit der Taste ASPECT zwischen den unterschiedlichen Seitenverhältnissen umschalten.

Auflösung

Hier definieren Sie die Auflösung, die über den HDMI-Ausgang ausgegeben wird. (Verfügbare Auflösungen: 576i (PAL)/480i (NTSC)/576p (PAL)/480p (NTSC)/ 720p/1080i/1080p) Bitte beachten Sie das Handbuch Ihres Fernsehers bzgl. der richtigen Auflösung.

Farbsystem/V-Frequenz

Bestimmt das Farbsystem für den SCART-Ausgang (PAL oder NTSC) und die Bildwechselfrequenz für den HDMI-Ausgang (50Hz oder 60Hz).

Signalart (SCART) (Nur bestimmte Modelle)

Mit dieser Option legen Sie fest, welche Signalart an der SCART-Buchse verfügbar ist. RGB bietet i.d.R. die beste Bildqualität. Beachten Sie auch das Handbuch ihres Fernsehers.

Informationsanzeige

Diese Einstellung bestimmt, wie lange die Informationsanzeige (Sendername/-nummer usw.) nach dem Senderwechsel angezeigt wird.

Transparenz

Diese Einstellung beeinflusst die Durchsichtigkeit der Bildschirmmenüs und Informationsanzeigen.

Einstellungen

Sendersuche

Autom. Sendersuchlauf

Bei Aktivierung dieser Option startet die automatische Sendersuche. Bitte lesen Sie ab Seite 13 in dieser Anleitung.

Achtung: Der automatische Suchlauf löscht die vorhandene Senderliste und erstellt eine neue.

Der Receiver durchsucht alle ihm bekannten Frequenzen nach Sendern. Sollten beim Suchlauf nicht alle Sender gefunden werden, so kann das folgende Gründe haben:

⇒ Sender verschlüsselt

Der Receiver kann verschlüsselte Sender nicht anzeigen. Daher werden diese beim Suchlauf übersprungen (der erweiterte Suchlauf speichert auch verschlüsselte Sender).

⇒ Signal zu schwach, zu stark oder gestört

In diesem Fall muss die Empfangsanlage von einen Fachbetrieb überprüft werden.

⇒ Sender werden auf einer unbekannten Frequenz übertragen oder Ihr Kabelanbieter speist Sender mit unterschiedlichen Symbolraten und Modulationsarten ins Kabelnetz ein

Wenden Sie sich bitte an Ihren Kabelnetzbetreiber (Servicetelefon oder Internetseite). Dieser kann Ihnen eine komplette Liste aller Sender (mit Frequenzangabe, Symbolrate, Modulation usw.) bereitstellen. Um nach einzelnen Senden zu suchen, müssen Sie nach dem automatischen Suchlauf einen manuellen Suchlauf starten. Sollten mehrere Sender bzw. Sendergruppen fehlen, müssen Sie mehrere manuelle Suchläufe durchführen.

⇒ Sender wird nicht unterstützt

Bestimmte Modelle des Receivers sind nicht für den Empfang von HD-Sendern entwickelt. Bei diesen Modellen überspringt der Suchlauf nicht unterstützte Sender. Für den Empfang von HDTV entwickelte Modelle trifft diese Einschränkung nicht zu.

Manueller Suchlauf

Sie können gezielt nach bestimmten Sendern suchen. Dazu müssen Ihnen die technisch Parameter (Frequenz, Symbolrate, und Modulationsart) genau bekannt sein. Die Balkenanzeige am unteren Bildschirmrand zeigt an, ob mit den eingestellten Parametern ein Signal gefunden werden kann.

Wenden Sie sich ggf. an Ihren Kabelanbieter, um die technischen Parameter zu erfragen. Starten Sie den Suchlauf mit der Taste OK, nachdem Sie alle Parameter (Frequenz, Symbolrate und Modulation) eingegeben haben. Nutzen Sie dafür die Tasten ◀/▶/▲/▼/0-9. Die Symbolrate muss mit den Zahlentasten 0-9 eingegeben werden.

Hinweis: Der manuelle Suchlauf fügt neu gefundene Sender zu der vorhandenen Senderliste hinzu.

Erweiterter Suchlauf

Der erweiterte Suchlauf entspricht dem automatischen Suchlauf bei der Erstinstallation (siehe Seite 13). Der erweiterte Suchlauf speichert jedoch auch verschlüsselte Sender ab. Außerdem können Sie den zu durchsuchenden Frequenzbereich einschränken (Start- und Endfrequenz).

Achtung: Der erweiterte Suchlauf löscht die vorhandene Senderliste und erstellt eine neue.

Sendersuche

Sichern auf USB-Gerät

Diese Funktion erlaubt das Anlegen einer Sicherheitskopie Ihrer Senderliste auf einem USB-Gerät (siehe Seite 12). Der Receiver zeigt die Meldung "Sicherung erstellt" an, nachdem die Senderliste auf dem USB-Gerät gesichert wurde.

Wenn Sie die Funktion ein zweites Mal ausführen, wird die bereits vorhandene Sicherheitskopie überschrieben.

Laden von USB-Gerät

Diese Funktion lädt eine Sicherheitskopie der Senderliste von einem USB-Gerät. Die Senderliste im Gerät wird mit der Sicherheitskopie überschrieben.

Hinweise zu Sicherheitskopien:

• Beim Sichern der Senderliste wird die Datei HB_DATABASE.DBM auf dem USB-Gerät gespeichert. Der Name der Datei darf nicht geändert werden, andernfalls schlägt das Laden der Sicherheitskopie fehlt.
• Sollten Sie in eine andere Region umziehen, müssen Sie einen neuen Sendersuchlauf durchführen. Die Senderbelegung unterscheidet sich je nach Region und Kabelanbieter.

Zeit

Der Receiver stellt seine Uhr automatisch, sobald ein Sender empfangen wird, der die Uhrzeit überträgt. Damit der Receiver die Uhrzeit korrekt berechnen kann, muss die richtige Zeitzone einge stellt werden.

Zeitzoneneinstellung

Auto Der Receiver bestimmt die Zeitzone auf Grundlage des eingestellten Landes (siehe Seite 13) selbst.

Manuell Sie können die Zeitzone selbst festlegen.

Region

Wenn "Zeitzoneneinstellung: Auto" eingestellt ist, wird hier die Stadt bzw. das Land angezeigt, welches der Receiver für seine Bestimmung der Zeitzone zu Grunde legt. Diese Einstellungen kann nicht verändert werden.

Zeitzone

Wenn "Zeitzoneneinstellung: Manuell" eingestellt ist, können Sie hier die Zeitzone festlegen. Für Deutschland ist es MGZ +1.

Auto-Standby

Energiesparen nach Vorgabe einer EU-Richtlinie (EuP). Der Receiver schaltet nach der ausgewählten Zeit ab, wenn keine Benutzeraktivität festgestellt wird.

Zeitanzeige in Standby (Nur bestimmte Modelle)

Diese Einstellung bestimmt, ob der Receiver die Uhrzeit im Display anzeigt, wenn er ausgeschaltet ist (Standby)

Einstellungen

Präferenzen

OSD-Sprache

Wählen Sie aus, in welcher Sprache die Bildschirmmenüs angezeigt werden sollen.

Untertitelsprache

Wählen Sie die bevorzugte Sprache für Untertitel.

Tonspur

Wählen Sie die bevorzugte Sprache für Tonspuren.

Digital-Audio

Mit dieser Option bestimmen Sie, in welchem Format das Audio-Signal am S/PDIF (COAXIAL/nur bestimmte Modelle) und am HDMI Ausgang zur Verfügung steht:

• PCM: digitaler Stereo Ton

RAW: Wenn eine TV-Sendung oder eine Video-Datei über eine Dolby Digital-Tonspur verfügt, wird dieses Tonformat über den S/PDIF (nur bestimmte Modelle) und den HDMI-Ausgang ausgegeben. Sollten Sie keinen Ton über den Fernseher hören können, wählen Sie bitte die Einstellung "PCM"!

Bitte benutzen Sie die AUDIO Taste, um eine ggf. verfügbare Dolby Digital-Tonspur eines Fernsehsenders zu wählen.

Wenn Sie Dolby Digital oder andere Raumklangformate über den S/PDIF (nur bestimmte Modelle) bzw. HDMI-Ausgang als Bitstream (RAW) ausgeben, hat die Lautstärkeregelung vom Receiver keine Auswirkung.

Display-Helligkeit (Nur bestimmte Modelle)

Hier können Sie einstellen, wie hell die Displayanzeige des Receivers leuchten soll.

System

Kindersicherung

In diesem Menü legen Sie fest, ab welcher Altersfreigabe für ein Rundfunkprogramm Bild und Ton erst nach Eingabe des Kennworts angezeigt werden.

Hinweis: Informationen zu Alterfreigabe von Rundfunkprogrammen werden in Deutschland nicht übertragen.

System

PIN ändern

Nach dem Aktivieren der Option müssen zuerst die alte PIN eingeben. Die Standard-PIN ist 000000. Der Zeiger springt automatisch in die nächste Zeile. Geben Sie hier eine neue sechsstellige PIN ein. Nach der Eingabe müssen Sie zur Sicherheit noch mal die PIN eingeben.

Hinweis: Sollten Sie Ihre PIN vergessen haben, können Sie die Master-PIN verwenden, um eine neue PIN zu vergeben. Master-PIN: 888888

Auslieferzustand wiederherstellen

Sie haben die Möglichkeit, alle Einstellungen und Änderungen rückgängig zu machen, indem Sie die Werkseinstellungen laden. Rufen Sie die Option auf und geben Sie die PIN ein. Alle Einstellungen werden zurückgesetzt. Sie müssen dann auch den Suchlauf erneut durchführen.

Informationen

Mit dieser Option können Sie Informationen über Software und Hardware anzeigen lassen.

Software aktualisieren

Falls nötig, wird aktuelle Firmware auf www.xoro.de zusammen mit einer Aktualisierungsanleitung bereitgestellt. Bitte installieren Sie keine Firmware, welche Sie von anderen Internetseiten herunter geladen haben.

Netzwerkeinstellungen

Verbindungsart

Der Receiver unterstützt die Verbindung per Netzwerkkabel oder WLAN (optional). Sie können den XORO HWL 155N USB WLAN Stick als Zubehör im Handel erwerben und damit das Gerät kabellos in Ihr Heimnetzwerk einbinden. Im Auslieferungszustand ist die Verbindungsart LAN voreingestellt!

WLAN (optional)

Öffnen Sie die Netzwerkeinstellungen des Gerätes mit MENU / SYSTEM / Netzwerkeinstellungen und wechseln Sie im Menüpunkt „Verbindungsart“ von LAN auf WLAN.

• Bestätigen Sie das Ändern der Verbindungsart mit „OK“.
• Nun erscheint der Menüpunkt „WLAN“ im Menü.
• Im Menü WLAN werden alle in ihrer Nähe befindlichen kabellosen Funknetzwerke angezeigt. Wählen Sie Ihr Netzwerk aus und drücken die OK Taste.
• Geben Sie nun Ihren Netzwerkschlüssel ein und bestätigen Sie mit der OK Taste.
  • Die Verbindung wird eingerichtet.

IP-Einstellungen

Normalerweise bezieht der Receiver alle notwendigen IP-Einstellungen von Ihrem Router. Die meisten Kunden müssen und sollten keine Einstellungen vornehmen. Sollten Sie die DHCP-Funktion Ihres Routers abgeschaltet haben, müssen Sie die IP-Einstellungen manuell konfigurieren. Ändern Sie die "IP automatisch beziehen - DHCP" auf "aus" und tragen Sie IP-Adresse, Subnetzmaske, DNS-Server und Standardgateway von Hand ein.

Hinweis: IP-Einstellungen sollten nur von Benutzern durchgeführt werden, die mit Grundlagen der Netzwerktechnik vertraut sind.

USB und Apps

XORO Media Player

Über diese Option gelangen Sie zu dem USB Media Player (siehe Seite 18).

Fotoeinstellungen

Mit diesen Einstellungen bestimmen Sie, wie Fotos angezeigt werden.

Anzeigedauer

Die Einstellungen bestimmt, wie lange ein einzelnes Bild während einer Diashow angezeigt wird.

Übergangseffekt

Wird eine andere Einstellung als "0" gewählt, werden Übergangseffekte zwischen den Bildern einer Diashow angezeigt. Abhängig von der Auflösung der Bilder, kann es zu Verzögerungen während der Diashow kommen.

Seitenverhältnis

Bestimmt, wie Bilddateien angezeigt werden.

• Beibehalten (Bilder werden unverzerrt dargestellt)
• Verwerfen (Bilder werden an den Bildschirm angepasst, dabei kann es jedoch zu Verzerrungen kommen)

Untertiteleinstellungen

Diese Einstellungen beziehen sich nur auf die Darstellung von einigen Untertiteln von Videodateien.

Schriftgröße

Bestimmt die Schriftgröße von Untertiteln im Media-Player.

Hintergrund

Legt fest, auf welchem Hintergrund Untertitel im Media-Player angezeigt werden.

Schriftfarbe

Legt fest, in welcher Schriftfarbe Untertitel angezeigt werden.

PVR Einstellungen (nur bestimmte Modelle)

Aufnahmegerät

Dieses Menü zeigt Informationen (Größe und Dateisystem) über das angeschlossene USB-Gerät an. Sollte das USB Massenspeichergerät über mehrere Partitionen verfügen, können Sie mit der Tasten ◀/▶ zwischen den verfügbarer Partitionen wählen.

Drücken Sie die Taste OK, um die gewählte Partition für die Aufnahme zu bestimmen.

Die Einstellung "TMS Speicher" legt fest, wie viel Speicherplatz max. von der Timeshift-Funktion belegt wird.

USB und Apps

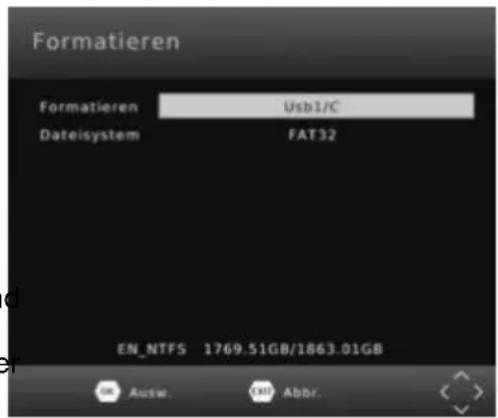

Formatieren

• Wählen Sie zuerst in der Zeile "Dateisystem" das gewünschte Dateisystem aus.
• Wählen Sie dann in der Zeile "Formatieren" das USB-Gerät bzw. die Partition aus, die Sie formatieren wollen.
• Bestätigen Sie Ihre Auswahl und die folgende Sicherheitsabfrage mit OK.

Das Dateisystem FAT32 ist mit nahezu allen Computern und Geräten der Unterhaltungselektronik kompatibel. Jedoch ist die max. Dateigröße auf 4GB beschränkt. Datenträger die große als 32GB sind, werden ineffizient durch FAT32 genutzt.

NTFS kann von einigen Betriebssystem und Geräten der Unterhaltungselektronik nicht gelesen werden. Bei NTFS sind Dateien über 4GB möglich. NTFS-Funktionen wie z.B. Journale, Zugriffsrechte, Dateiverschlüsselung und -komprimierung usw. werden vom Receiver nicht unterstützt.

Beim Formatieren d.h. beim Erstellen eines Dateisystems werden alle Dateien und Verzeichnisse gelöscht, die sich auf dem USB-Speichergerät befinden. Formatieren Sie keine Datenträger, auf denen noch wichtige Dateien gespeichert sind!

Internet-Apps

Auf dem Receiver sind Internet-Apps vorinstalliert. Es ist nicht möglich, weitere Apps zu installieren. Neue Apps stehen evtl. im Rahmen eines Firmware-Updates zur Verfügung. Besuchen Sie www.xoro.de/downloads, um sich über die Firmware-Updates zu informieren.

Beachten Sie bezüglich der Bedienung der Apps die Anzeigen und Bedienhinweise auf dem Fernsehbildschirm.

Wetter

Mit dieser einfachen Anwendung können Sie online Wetterinformationen abfragen. Alle Informationen und Einstellungsmöglichkeiten sind am unteren Bildrand erläutert.

RSS

RSS (Rich Site Summary) sind Dateiformate für Web-Feeds. Sie zeigen Änderungen auf Websites, z. B. auf News-Seiten, Blogs, Audio-/Video-Logs etc. RSS-Dienste werden meist auf speziellen Service-Websites angeboten, sogenannten RSS-Channels. Mit dieser Anwendung können Sie diese Feeds auf dem Gerät anzeigen lassen. Alle Informationen und Einstellungsmöglichkeiten sind am unteren Bildrand erläutert.

Smart Home

Siehe Bedienungsanleitung, ab Seite 30.

Smart Home

Wir erweitern mit diesem Produkt die Funktionalität und bieten eine Anbindung an die Sprachassistenten Amazon Alexa® und Google Home® an. Sie können nun also Ihre vorhandenen Sprachassistenzsysteme benutzen, um diesen Receiver per Spracheingaben zu bedienen! Die folgende Bedienungsanleitung erklärt Ihnen die Anbindung des Receivers an Ihr Sprachsteuerungssystem.

Voraussetzung für die Nutzung ist ein in Ihrem Netzwerk installiertes und funktionsfähiges Amazon Alexa® oder Google Home® System.

Der XORO Receiver muss außerdem ebenfalls erfolgreich mit dem Internet verbunden sein. Schauen Sie dafür ggf. in die Bedienungsanleitung Seite 27 des Gerätes! Alle Geräte müssen sich zudem im gleichen Netzwerk (üblicherweise Ihr Heimnetzwerk) befinden!

Installieren des XORO Amazon Alexa Skill:

• Öffnen Sie die Amazon Alexa Anwendung auf Ihrem Smartphone oder Tablet.
• Navigieren Sie zu den Einstellungen und tippen Sie anschließend auf das Menü Skills.
• Im oberen Bereich erscheint ein Suchfeld, tippen Sie darauf & suchen nach dem Skill „XORO Smart Remote“.
• Aktivieren Sie den Skill „XORO Smart Remote“
• Im Anschluss müssen Sie sich einmalig bei unserem Partner DiscVision mit Ihrer E-Mail Adresse anmelden, um das Gerät bei dem Skill-Hersteller zu registrieren.

Um den Skill aufzurufen oder mit dem Receiver zu sprechen, sagen Sie zukünftig „Alexa,...öffne XORO Receiver“. Alexa wird Ihnen antworten „Was kann ich für dich tun?“ Nun können Sie einen Sprachbefehl an das Gerät senden.

Um den Skill wieder zu entfernen oder Einstellungen vorzunehmen begeben Sie sich wieder in die Amazon Alexa Anwendung unter Skills / Ihre Skills. Tippen Sie nun auf den XORO Smart Remote Skill um Einstellungen vorzunehmen, oder den Skill zu deaktivieren bzw. zu entfernen.

Einrichten von Google Home Action:

• Öffnen Sie die Google Home Anwendung auf Ihrem Smartphone oder Tablet.
• Sagen Sie „OK Google,...sprich mit XORO Receiver“ zum Google Home Lautsprecher. In Ihrer Google Home Anwendung sollte nun eine Action von XORO erscheinen.
• Installieren Sie anschließend die Action auf Ihrem Smartphone oder Tablet. Beachten Sie die Anweisungen der Anwendung.
• Im Anschluss müssen Sie sich einmalig bei unserem Partner DiscVision mit Ihrer E-Mail Adresse anmelden, um das Gerät bei dem Skillhersteller zu registrieren.

Um die Action aufzurufen oder mit dem Receiver zu sprechen, sagen Sie zukünftig „OK Google,...sprich mit XORO Receiver“. Google Home wird Ihnen antworten „Was kann ich für dich tun?“ Nun können Sie einen Befehl an das Gerät senden.

Gerät / Geräte einrichten

Ihr Sprachassistentssystem kann mehrere Receiver ansteuern. Hierfür muss jedes Gerät einen eigenen Namen besitzen. Nachdem Sie Ihren Sprachassistenten mit der erforderlichen Anwendung verbunden haben, vergeben Sie nun einmalig einen Namen für das zu steuernde Gerät / die zu steuernden Geräte. Notieren Sie sich am Besten den Eingabecode, der im Folgenden im Einrichtungsprozess angesagt wird!

Einrichten des Gerätes / der Geräte unter Amazon Alexa:

• Sagen Sie „Alexa,...öffne XORO Receiver!“, Alexa antwortet „Was kann ich für dich tun?“
• Sagen Sie „Füge neues Gerät (bzw. Box) hinzu!“
• Alexa fragt jetzt nach dem Namen des Gerätes. Hier muss ein Name vergeben werden, damit für den Fall, dass später noch ein weiteres Gerät hinzugefügt wird, jedes Gerät einzeln ansprechbar ist. Die Namen die zurzeit unterstützt werden sind: Wohnzimmer, Schlafzimmer, Büro, Kinderzimmer, Küche Esszimmer oder Badezimmer. Antworten Sie also bspw. mit „Wohnzimmer“
• Alexa antwortet nun mit einer 4-stelligen Nummer, z.B. 1234 und sagt Ihnen anschließend wo Sie diese Nummer im XORO Receiver eingeben müssen. Navigieren Sie im Receiver zu „Menu / USB & Apps / Internet-Apps / Smart Home“ und geben dort die Nummer unter dem Menüpunkt „Eingabecode“ ein.
• Drücken Sie ggf. die EXIT Taste, um das Menü wieder zu verlassen.

Einrichten des Gerätes / der Geräte unter Google Home:

• Sagen Sie „OK Google,...sprich mit XORO Receiver“, Google antwortet „Was kann ich für dich tun?“
  • Sagen Sie „Füge neues Gerät (bzw. Box) hinzu!“
• Alexa fragt jetzt nach dem Namen des Gerätes. Hier muss ein Name vergeben werden, damit für den Fall, dass später noch ein weiteres Gerät hinzugefügt wird, jedes Gerät einzeln ansprechbar ist. Die Namen die zurzeit unterstützt werden sind: Küche, Badezimmer, Kinderzimmer, Büro, Schlafzimmer, Wohnzimmer, Esszimmer. Antworten Sie also bspw. mit „Wohnzimmer“
• Alexa antwortet nun mit einer 4-stelligen Nummer, z.B. 1234 und sagt Ihnen anschließend wo Sie diese Nummer im XORO Receiver eingeben müssen. Navigieren Sie im Receiver zu „Menu / USB & Apps / Internet-Apps / Smart Home“ und geben dort die Nummer unter dem Menüpunkt „Eingabecode“ ein.
• Drücken Sie ggf. die EXIT Taste, um das Menü wieder zu verlassen.

Jetzt ist das System einsatzbereit und der Receiver kann fortan per Sprache gesteuert werden. Auf die selbe Weise können Sie bis zu 7 Geräte einrichten und später unabhängig sprachsteuern!

Hinweis:

Wenn Sie nur ein Gerät verwenden, müssen Sie das Gerät zukünftig bei Spracheingaben nicht zwingend mit dem o.g. Namen ansprechen. Der Assistent merkt sich immer das zuletzt verwendete Gerät! Bei der Verwendung von mehreren Geräten, müssen Sie dagegen jeweils den Gerätenamen vor dem Befehl sagen, bspw.:

Ein Gerät: „Schalte auf Kanal 12“

Mehrere Geräte: „Schalte im Wohnzimmer auf Kanal 12“

Wenn Sie ein Gerät entfernen möchten, navigieren Sie im Receiver zu „Menu / USB & Apps / Internet -Apps /Smart Home“ und auf „Verbindung trennen“. Das entsprechende Gerät wird dann aus der Geräteliste des Sprachassistenten entfernt und muss ggf. neu eingerichtet werden!

Sprachbefehle

Im Folgenden werden die verfügbaren Sätze zur Ansteuerung der Funktionalitäten beschrieben. In der aktuellen Version der Software ist jeweils vor jedem Befehl der Skill bzw. die Action zu aktivieren. Dies geschieht über :

„Alexa,...öffne XORO Receiver“ bzw. „OK Google,...sprich mit XORO Receiver“

Smart Home

Der Assistent antwortet nun, mit: „Was kann ich für Dich tun?“. Sprechen Sie nun den gewünschten Befehl. Der Assistent bestätigt die ausgeführte Aktion schließlich mit „OK!“. Alternativ kann der Satz zur Steuerung einfach angehängt werden. Dies geschieht über:

„Alexa,...öffne XORO Receiver und schalte auf ZDF HD!“ bzw. „OK Google,...sprich mit XORO Receiver und schalte auf ZDF HD“

Die Befehlsliste und der Funktionsumfang wird durch den Skillhersteller DiscVision ständig erweitert und aktualisiert. Diese Updates erfolgen automatisiert über das Internet! Schauen Sie ggf. des Öfteren auf der Produktseite oder im Download des Gerätes nach, ob eine neuere Befehlsliste für Ihr Gerät verfügbar ist! Folgende Befehle sind aktuell möglich (Stand 05/2018):

( {Raumname} ) Zeige bzw. Öffne die Senderliste

Schalte ( im {Raumname} ) den Ton aus bzw. stumm oder den Ton an bzw. ein

Schalte (im {Raumname} die) Lautstärke auf {Wert}

Wert: 0-32

Schalte (im {Raumname} die) Lautstärke lauter / hoch bzw. leiser / runter

Menü / Seite ausblenden:

( {Raumname} ) Schließe Seite

Zapping:

Schalte (im {Raumname}) hoch / runter oder einen Sender weiter / zurück

Schalte ( im {Raumname}) auf den nächsten / vorherigen Sender

Schalte (im {Raumname}) auf {Sendername}

Hierbei muss der Sendername sehr deutlich gesprochen werden! Es dürfen keine Sendernamen doppelt vorhanden sein (RTL und RTL HD bspw.)! Einfacher und zielsicherer ist es die Kanalnummer anzusagen:

Schalte (im {Raumname}) auf Kanal {Senderlistennummer} oder

Schalte (im {Raumname}) auf Programm {Senderlistennummer}

Schalte (im {Raumname}) auf Sender {Senderlistennummer}

Es ist auch möglich einen beliebigen Sender anzeigen zu lassen. Um diese Funktion zielsicher nutzen zu können, sollten Sie vorher verschlüsselte, fremdsprachige und ungewollte aus der Senderliste entfernen:

Wähle einen beliebigen Sender! oder Wähle einen zufälligen Sender!

Um die EPG Informationen für einen ausgewählten Sender anzuzeigen und über diese Liste EPG Informationen oder PVR Programmierungen durchzuführen sind folgende Sätze möglich:

Zeige (im {Raumname}) das Programm oder das EPG oder die Programmübersicht

Zeige oder Öffne oder Starte (im {Raumname}) den Teletext bzw. Videotext

( {Raumname} ) vorherige Seite bzw. nächste Seite

( {Raumname} ) gehe zu Teletext Seite {Wert} oder gehe zu Seite {Wert} oder zeige Teletext Seite {Wert}

( {Raumname} ) schließe Teletext

Smart Home

Aufnahme / Timeshift

( {Raumname} ) programmiere eine Aufnahme ( auf {Sender} {Datum} um {Uhrzeit} für {Länge} )

( {Raumname} ) plane eine Aufnahme ( auf {Sender} {Datum} um {Uhrzeit} für {Länge} )

( {Raumname} ) Aufnahme programmieren ( auf {Sender} {Datum} um {Uhrzeit} für {Länge} )

( {Raumname} ) zeige Aufnahmen oder Aufnahmen anzeigen

( {Raumname} ) zeige alle Aufnahmen oder zeige die Liste der Aufnahmen

( {Raumname} ) suche Aufnahme {Titel} oder suche (nach) Aufnahmen mit Titel {Titel}

( {Raumname} ) Nummer {Nummer} aufnehmen oder Programmiere Aufnahme für {Nummer}

( {Raumname} ) springe zu Minute {Minute} oder springe zu {Minute} Minuten und {Sekunden}

( {Raumname} ) springe (bei Timeshift) {Minuten} Minuten {Richtung}

( {Raumname} ) Wiedergabe {TrickPlay}

( {Raumname} ) Timeshift {TrickPlay}

( {Raumname} ) Aufnahme {TrickPlay}

TrickPlay Befehle können (ab)spielen, play, weiter, vorspulen, vorwärts, vor, rückspulen, rückwärts, zurück, Pause, anhalten, fortsetzen und Stop sein. Beispiel:

( {Raumname} ) Wiedergabe {anhalten} und Wiedergabe {fortsetzen}

Sleeptimer / StandBy:

Schalte (im {Raumname}) Box in {Anzahl} Minuten aus

Schalte (im {Raumname}) den Receiver in {Anzahl} aus

Schalte ( im {Raumname} ) den Receiver aus

Schalte (im {Raumname}) die Box aus

Anzahl max. 120 Minuten

Anzahl max. 120 Minuten

Sollte eine Sprachanweisung nicht ausgeführt werden, können Sie das Gerät natürlich jederzeit manuell über Ihre Fernbedienung steuern, bspw. Durch Drücken der EXIT Taste eine Funktion verlassen oder beenden!

Achtung! Es ist aktuell nicht möglich das Gerät wieder per Sprachbefehl einzuschalten. Grund dafür sind die Energiesparrichtlinien der EU. Demnach dürfen Geräte im StandBy nicht mehr als 0,5 Watt verbrauchen. Deswegen ist die Netzwerkschnittstelle im StandBy deaktiviert, um diesen Wert einhalten zu können!

Hilfesystem:

Öffne (im {Raumname}) Hilfe

Zeige ( im {Raumname} ) Hilfe

Schließe ( im {Raumname} ) Hilfe

Beende (im {Raumname}) Hilfe

Wenn Sie den Befehl sagen startet ein Dialog der Sie nach dem Themenbereich fragt, zu der Hilfe benötigt wird. Folgen Sie den Anweisungen auf dem Bildschirm. Zu jedem Unterbereich werden sodann einige Beispielsätze aufgelistet, die der Nutzer sagen kann und die jeweilige Funktion beschreiben.

Verbraucherhinweis:

Das Sprachdialogsystem wird unabhängig von der Gerätefirmware von unserem Partner DiscVision entwickelt und betreut. Die Firma MAS Elektronik AG / XORO hat keinerlei Zugriff auf Daten die mit der Verwendung der Funktion erfasst, gespeichert und verarbeitet werden.

Kundenservice kontaktieren: siehe Seite 6.

Symptome Ursache und Lösung
-Es werden nicht alle Sender gefunden-Kein Empfang-Bildstörungen mit starken Mosaiken oder Artefakten, eingefrorene Bilder	Bitte überprüfen Sie, ob Ihre Empfangsanlage für den Empfang digitaler Sender ausgelegt ist (Siehe Seite 4).Setzen Sie das Gerät auf Werkseinstellungen zurück (Seite 27) und beginnen Sie mit den Einstellungen und Sender-suchlauf erneut.Lassen Sie Ihre Kabelanlage von einem Fachbetrieb überprüfen oder fragen Sie Ihren Kabelnetzbetreiber um Rat.
Kein Bild / kein farbiges Bild	Überprüfen Sie die Verbindung zum TV Fernsehgerät.Überprüfen Sie die Videoeinstellungen (Seite 23, V-FORMAT-Taste, siehe Seite 9).
Fernbedienung arbeitet nicht	Wechseln Sie die Batterien.Benutzen Sie die Fernbedienung in der spezifizierten Reich-weite (max. 5 Meter und 30 °)
Kein Ton	Erhöhen Sie die Lautstärke (VOL +)Überprüfen Sie die Verbindung zum TV oder externen Verstärker.Beachten Sie Seite 26 für die Einstellungen zum digitalen Tonausgang S/PDIF und HDMI-Audio.Der Receiver unterstützt das Audioformat der Datei oder die Tonspur des Fernsehsenders nicht
Falsche Sprache: Ton oder Untertitel	Drücken Sie dieAUDIO Taste, um aus verfügbaren Tonspuren zu wählen.Drücken Sie dieSUB-T Taste, um verfügbare Untertitel zu wählen.
Keine Aufnahme oder Aufnahme bricht ab	Nur bestimmte Modellvarianten des Receivers können Aufnehmen .Kein freier Speicherplatz auf dem Speichergerät vorhanden. Drücken Sie während der Aufnahme mehrmals die Taste i, um den verfügbaren Speicherplatz anzuzeigen. Im Menü/USB/PVR Einstellungen/Aufnahmegerät können Sie ebenfalls den freien Speicherplatz überprüfen.USB-Gerät nicht geeignet (siehe Seite 12)Möchten Sie länger als 3 Stunden aufzeichnen, schalten Sie die Funktion "Auto-Standby" ab (siehe Seite 25)
USB-Gerät wird nicht erkannt	Bitte beachten Sie die Hinweise auf Seite 12, USB Anschluss
Gerät zeigt die falsche Uhrzeit	Bitte beachten Sie die Hinweise auf Seite 25, Zeitzoneneinstellung
Der Receiver geht nach 3 Stunden aus	Siehe Seite 25, Einstellung Auto-Standby
Bild ist zu klein oder verzerrt	Siehe Seite 23, 15, Seitenverhältnis,ASPECT-Taste
Aufnahme hat keinen oder falschen Titel	Der Receiver erzeugt den Titel einer Aufnahme u. U. bei Aufnahmebeginn. Es kann passieren, dass zu diesem Zeitpunkt EPG-Daten nicht verfügbar oder nicht aktuell sind (z.B. wird ggf. noch der Titel der vorherigen Sendung übertragen).

Sofern die Produkte im Zeitpunkt des Gefahrübergangs nicht die vereinbarte Beschaffenheit haben, ist die MAS Elektronik AG nach ihrer Wahl zur Mangelbeseitigung oder Ersatzlieferung berechtigt. Im Falle der Mangelbeseitigung/Ersatzlieferung erwirbt die MAS Elektronik AG mit dem Ausbau/Austausch Eigentum an den ausgebau ten / ausgetauschten Komponenten / Geräten. Im Rahmen der Produktion sowie zur Mangelbeseitigung / Ersatzlieferung verwendet die MAS Elektronik AG Ersatzteile oder Komponenten, die neu oder neuwertig entsprechend dem jeweils üblichen Industriestandard sind.

Die Gewährleistung für Verschleißsteile (z.B. Akkus und Batterien) beträgt 6 Monate. Sofern das Gerät einen eingebauten Datenspeicher hat (Festplatte, Flash-Speicher oder ähnliches), ist der Kunde für eine Datensicherung vor Rücksendung verantwortlich. Die MAS Elektronik AG haftet nicht für Datenverluste eingesandter Kundengeräte. Die MAS Elektronik AG behält sich das Recht vor, bei eingesandten Geräten die Werkseinstellungen wiederherzustellen. Bitte notieren Sie sich daher gegebenenfalls Ihre persönlichen Einstellungen. Die MAS Elektronik AG haftet nicht für vom Kunden mit dem Gerät eingesandtes produktfremdes Zubehör (z.B. DVDs, Festplatten, Flash-Speicher, Batterien).

Die Mangelansprüche werden entsprechend der aktuellen gesetzlichen Gewährleistung erfüllt. Die Gewährleistung gilt nur in dem Land, in dem das Produkt gekauft wurde.

Folgendes ist von der Gewährleistung ausgeschlossen: Schäden an der Politur, den Zubehörteilen, den Batterien, unfallbedingte Schäden, Schäden durch Missbrauch, Schmutz, Wasser, Batterieauslauf, Fälschung.

Außerdem ausgeschlossen sind Schäden durch Reparaturarbeiten unautorisierter Agenturen und Schäden die durch das Aufspielen eines Firmware Upgrades entstanden sind, es sei denn, es war erforderlich, das Upgrade zu installieren, um zugesicherte Eigenschaften überhaupt erst zu ermöglichen.

Die MAS Elektronik AG haftet nicht für Schäden durch Verlust, bei unsachgemäßem Gebrauch des Gerätes (getrennt oder mit anderen Geräten zusammen), für Verletzungen des Kunden aufgrund der Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen.

Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/oder telefonisch (s.u.)

Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der Kaufbelegs, einer Fehlerbeschreibung sowie der RMA-Nummer (bitte auf dem Paket gut sichtbar notieren!) an:

MAS Elektronik AG

Weidegrund 3

21614 Buxtehude

Kundendienst

E-Mail: [e-mail]

Telefon: [phone] (Mo. - Fr. 11:00 Uhr - 17:00 Uhr)

Fax: [phone]

(Mo.-Fr. 11:00Uhr - 17:00Uhr)

Fax: [phone]

www.xoro.de

DE: V1
