Produkttyp	Lichteffektmaschine (modularer Lauflicht)
Marke	Velleman
Modell	VDL360RL2
Stromversorgung	230 VAC / 50 Hz
Maximaler Verbrauch	200 W
Abmessungen	140 x 120 x 500 mm
Gesamtgewicht	1,5 kg
Lampentyp	230 V / 60 W R80, E27-Fassung, Referenz LAMP60x (verfügbare Farben: blau, grün, orange, rot, violett, gelb)
Maximale Umgebungstemperatur	45 °C
Schutzklasse	II (Doppelisolierung)
Verwendung	Nur für Innenräume
Hauptfunktionen	Lichteffekte synchronisiert mit Musik über eingebautes Mikrofon; Einstellungen für Musikempfindlichkeit und Geschwindigkeit
Bedienelemente	Ein/Aus-Schalter, Potentiometer für Musikempfindlichkeit und Geschwindigkeit
Mindestabstand zur beleuchteten Fläche	0,5 m
Installation	Durch einen qualifizierten Techniker gemäß Norm EN 60598-2-17
Reinigung	Feuchtes, fusselfreies Tuch; Alkohol und Lösungsmittel vermeiden
Sicherheit	Nicht direkt in die Lichtquelle schauen (Epilepsierisiko); vor Öffnung Netzstecker ziehen; vor Regen und Feuchtigkeit schützen
Ersatzteile und Reparierbarkeit	Vom Benutzer austauschbare Teile: Lampe R80 E27 und Sicherung; andere Reparaturen durch qualifizierten Techniker
Garantie	Deckt keine Schäden durch Nichtbeachtung der Anleitungshinweise
Allgemeine Informationen	Transport in Originalverpackung; erster Gebrauch möglicherweise mit Rauch/Geruch normal

Häufig gestellte Fragen - vdl360rl2 VELLEMAN

Wie installiere oder ersetze ich eine Lampe?

Trennen Sie das Gerät vom Netz und lassen Sie die Lampen mindestens 10 Minuten abkühlen. Schrauben Sie die Lampe gegen den Uhrzeigersinn heraus, setzen Sie eine neue Lampe gleichen Typs (R80 230V/60W E27) ein und schrauben Sie sie im Uhrzeigersinn fest. Schließen Sie das Gehäuse und ziehen Sie die Halterungen wieder fest, bevor Sie das Gerät wieder einschalten.

Welcher Lampentyp soll verwendet werden?

Verwenden Sie Lampen R80 230V/60W mit E27-Fassung. Verfügbare Farben sind: blau, grün, orange, rot, violett und gelb, mit den entsprechenden Referenzen LAMP60B, LAMP60G, LAMP60O, LAMP60R, LAMP60V und LAMP60Y.

Wie synchronisiere ich die Effekte mit der Musik?

Schließen Sie das Gerät an, stellen Sie den Schalter auf ON, stellen Sie dann die Musikempfindlichkeit mit dem Potentiometer (2) und die Geschwindigkeit mit dem Potentiometer (4) ein. Das eingebaute Mikrofon nimmt die Musik auf und das Gerät sendet farbige Blitze im Takt.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie zunächst, ob die Netzspannung vorhanden ist und das Kabel nicht beschädigt ist. Stellen Sie sicher, dass der Schalter auf ON steht. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung und die Lampe: Ersetzen Sie sie bei Bedarf. Bei anderen Störungen wenden Sie sich an einen qualifizierten Techniker.

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innenbereich konzipiert. Schützen Sie es vor Regen und Feuchtigkeit. Die Verwendung im Freien birgt Risiken eines Stromschlags und von Schäden, die nicht von der Garantie abgedeckt sind.

Was sind Gewicht und Abmessungen des Geräts?

Das Gerät ist 140 mm breit, 120 mm hoch und 500 mm lang. Das Gesamtgewicht beträgt etwa 1,5 kg.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Netz. Verwenden Sie ein feuchtes, fusselfreies Tuch, um die Außenseite abzuwischen. Verwenden Sie niemals Alkohol, Lösungsmittel oder Scheuermittel.

Warum riecht oder raucht das Gerät beim ersten Gebrauch?

Dies ist normal bei der ersten Inbetriebnahme. Ein wenig Rauch oder ein besonderer Geruch kann auftreten und verschwindet allmählich. Wenn der Geruch anhält oder stark wird, trennen Sie das Gerät vom Netz und wenden Sie sich an einen Techniker.

Welcher Sicherheitsabstand ist einzuhalten?

Halten Sie einen Mindestabstand von 0,5 Metern zwischen dem Lichtauslass des Geräts und der beleuchteten Fläche ein. Halten Sie außerdem brennbare Materialien mindestens 50 cm vom Gerät entfernt.

Kann das Gerät vom Benutzer repariert werden?

Nur die Lampe und die Sicherung sind vom Benutzer austauschbar. Alle anderen Reparaturen müssen von einem qualifizierten Techniker durchgeführt werden. Öffnen Sie das Gehäuse nicht, wenn das Gerät eingesteckt ist. Unautorisierte Änderungen führen zum Erlöschen der Garantie.

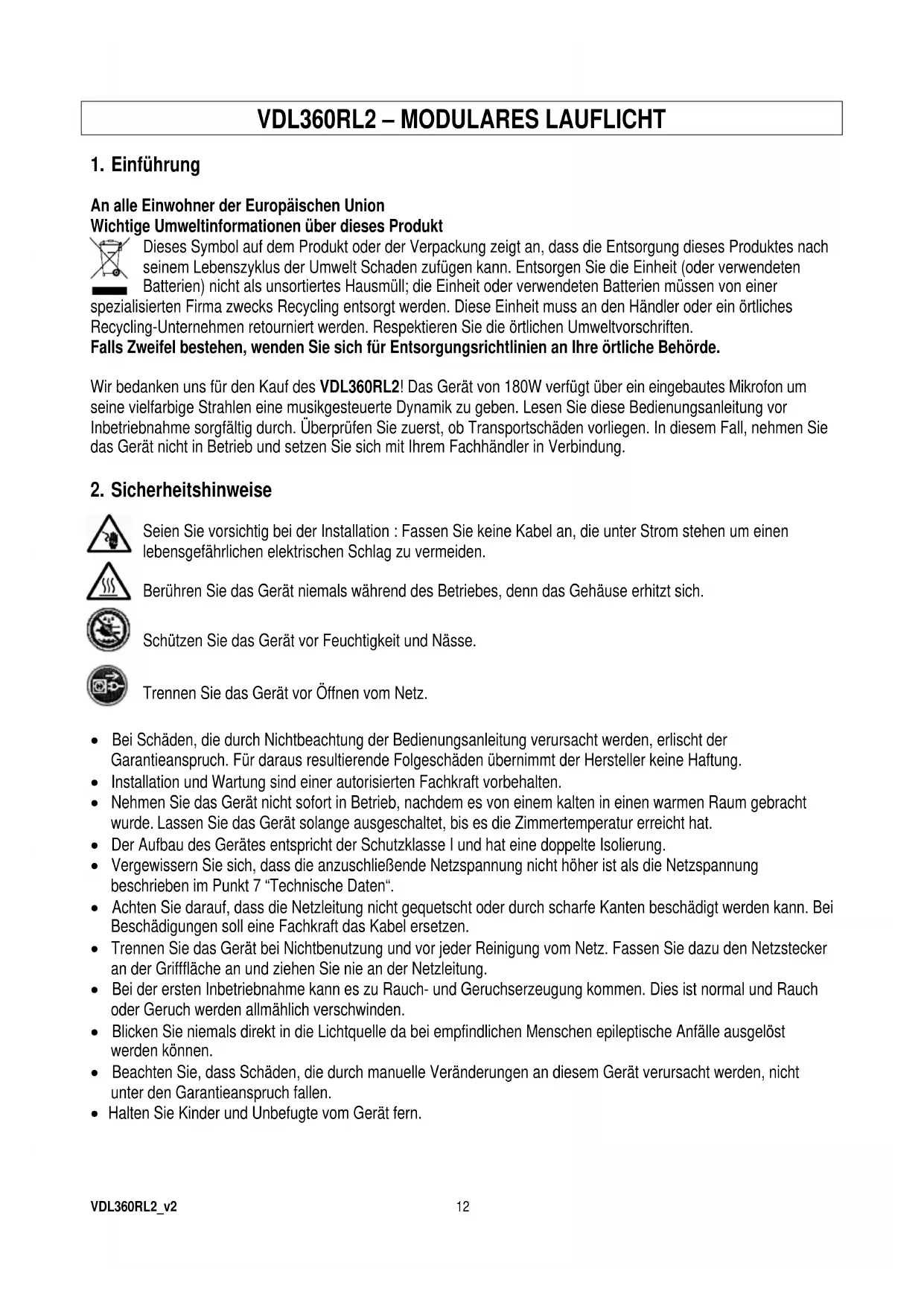

BEDIENUNGSANLEITUNG vdl360rl2 VELLEMAN

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer

spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VDL360RL2! Das Gerät von 180W verfügt über ein eingebautes Mikrofon um seine vielfarbige Strahlen eine musikgesteuerte Dynamik zu geben. Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie zuerst, ob Transportschäden vorliegen. In diesem Fall, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich mit Ihrem Fachhändler in Verbindung.

2. Sicherheitshinweise

Seien Sie vorsichtig bei der Installation : Fassen Sie keine Kabel an, die unter Strom stehen um einen lebensgefährlichen elektrischen Schlag zu vermeiden.

Berühren Sie das Gerät niemals während des Betriebes, denn das Gehäuse erhitzt sich.

Schützen Sie das Gerät vor Feuchtigkeit und Nässe.

Trennen Sie das Gerät vor Öffnen vom Netz.

• Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Installation und Wartung sind einer autorisierten Fachkraft vorbehalten.
• Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat.
• Der Aufbau des Gerätes entspricht der Schutzklasse I und hat eine doppelte Isolierung.
• Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben im Punkt 7 "Technische Daten".
• Achten Sie darauf, dass die Netzleitung nicht gequetscht oder durch scharfe Kanten beschädigt werden kann. Bei Beschädigungen soll eine Fachkraft das Kabel ersetzen.
• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Bei der ersten Inbetriebnahme kann es zu Rauch- und Geruchserzeugung kommen. Dies ist normal und Rauch oder Geruch werden allmählich verschwinden.
• Blicken Sie niemals direkt in die Lichtquelle da bei empfindlichen Menschen epileptische Anfälle ausgelöst werden können.
• Beachten Sie, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen.
• Halten Sie Kinder und Unbefugte vom Gerät fern.

3. Allgemeine Richtlinien

• Dieses Gerät ist eine dekorative Beleuchtung und ist nur für den Anschluss an einen AC-Strom von 230Vac/50Hz zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
• Dieses Gerät eignet sich nicht für langen Gebrauch ohne Unterbrechung. Die Lebensdauer des VDL360RL2 erhöht wenn Sie regelmäßig eine Pause einlegen.
• Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät keinem Staub, keiner Feuchtigkeit und extremen Temperaturen ausgesetzt wird. Sorgen Sie für einen Abstand von min. 0.5m zwischen den Lichtaustritt vom Gerät und der zu beleuchteten Oberfläche.
• Verwenden Sie das Gerät nicht bei einer Umgebungstemperatur > 45°C.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben. Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Meist ist die Beschädigung des Gerätes das Ergebnis von unfachmännischer Bedienung.
• Verwenden Sie die Originalverpackung, wenn das Gerät transportiert werden soll.
• Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Jede andere Verwendung ist mit Gefahren wie Kurzschluss, Brandwunden, elektrischem Schlag, Lampenexplosion, usw. verbunden.

4. Installation

a) Lampen

• Setzen Sie eine Lampe nur bei uneingeschaltetem Gerät ein.
• Lassen Sie die Lampen erst min. 10 Minuten abkühlen.
• Setzen Sie keine Lampen mit einer höheren Leistungsangabe ein. Lampen mit einer höheren Leistung entwickeln höhere Temperaturen, für die das Gerät nicht ausgelegt ist.
• Ersetzen Sie eine verformte oder beschädigte Lampe durch eine Lampe gleichen Typs.
• Verwenden Sie R80 230V/60W Lampen mit einer E27-Fassung. Wählen Sie aus nachfolgenden Farben : LAMP60B (blau), LAMP60G (grün), LAMP60O (orange), LAMP60R (rot), LAMP60V (violett), LAMP60Y (gelb)

Vorgehensweise

1. Drehen Sie die Lampe los (gegen den Uhrzeigersinn).
2. Entfernen Sie die alte Lampe, legen Sie eine neue ein und drehen Sie sie fest (im Uhrzeigersinn).
3. Schließen Sie das Gehäuse.

Bemerkung : Schalten Sie das Gerät niemals ein, ohne vorher den Deckel geschlossen zu haben.

b) Das Gerät installieren

• Die Installation darf nur von einer Fachkraft nach EN 60598-2-17 und anderen geeigneten Normen durchgeführt werden.
• Entfernen Sie alle entflammbaren Materialen in einem Abstand von 50cm.
  • Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

5. Anwendung

1. Mikrofon
2. Regelung der Musikempfindlichkeit
3. ON/OFF-Schalter
4. Regelung der Geschwindigkeit

vollemar 1 SOUND ON SPEED 0 OFF POWER 2 3 4

Schließen Sie das Gerät über den Stecker an das Netz an. Lichteffekte werden normalerweise nicht an ein Dimmerpack angeschlossen. Stellen Sie den ON/OFF-Schalter (3) in den ON-Stand. Regeln Sie die Musikempfindlichkeit mit Drehregelung (2) und stellen Sie die Geschwindigkeit mit Drehregelung (4) ein. Über das eingebaute Mikrofon erzeugt das Gerät nun farbige musikgesteuerte Lichtblitze.

Die Installation muss vor Inbetriebnahme von einem Experten genehmigt werden.

6. Reinigung und Wartung

1. Alle verwendeten Schrauben müssen fest angespannt werden und dürfen keine Rostspuren zeigen.
2. Das Gehäuse, die Linsen, die Montagebügel und der Montageort (z.B. Decke oder Gebinde) dürfen nicht angepasst werden, z.B. bohren Sie keine zusätzlichen Löcher in Montagebügel, verändern Sie die Anschlüsse nicht, usw.
3. Die mechanisch bewegenden Teile dürfen keinen Verschleiß aufweisen.
4. Sorgen Sie dafür, dass die Netzkabel nicht beschädigt werden. Lassen Sie das Gerät von einer Fachkraft installieren.
5. Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
6. Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
7. Außer Lampen und Sicherung gibt es keine zu wartenden Teile (siehe "4. Installation" S.12).
8. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.

7. Technische Daten

Spannungsversorgung

230VAC/50Hz

Verbrauch

max.

200W

Abmessungen 140 x 120 x 500mm

Gesamtgewicht

1.5kg

Lampe 230V / 60W R80 E27 (Best.-Nr. LAMP60x)

Max. Umgebungstemperatur 45°C

Änderungen in Technik und Ausstattung ohne vorherige Ankündigung vorbehalten.
