DVM1322 - Thermometer VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Digitalthermometer
Marke	Velleman
Modell	DVM1322
Stromversorgung	9V-Batterie (6LR61, IEC6F22)
Anzeige	LCD 3 1/2 Stellen, max. Anzeigewert 1999
Messbereich	-50°C bis 1300°C / -58°F bis 2000°F
Auflösung	1° oder 0,1° (wählbar über Taste 0,1°/1°)
Genauigkeit	±2°C von -50°C bis 0°C; ±0,5% +1°C von 0°C bis 1000°C; ±0,8% +1°C von 1000°C bis 1300°C (äquivalent in °F)
Hauptfunktionen	Messung T1, T2, T1-T2; Data Hold; MAX-Modus; OFFSET-Einstellung; Einheitenauswahl °C/°F
Eingänge	2 Eingänge für Thermoelement Typ K (Standard-Ministecker 7,9 mm Mittenabstand)
Mitgelieferte Thermoelemente	2 Thermoelemente Typ K, Länge 1,2 m, Teflonisolierung, Genauigkeit ±2,2°C oder ±0,75% (0-800°C)
Anzeigegeschwindigkeit	2,5 Werte/Sekunde
Eingangsschutz	Max. Spannung 60 V DC oder 24 Vrms AC
Betriebstemperatur	0 bis 50°C / 32 bis 122°F
Lagertemperatur	-20 bis +60°C / -4 bis +140°F
Relative Luftfeuchtigkeit	0-80% rF (0-35°C), 0-70% rF (35-50°C)
Batterielebensdauer	Ca. 200 Stunden (Zink-Kohle-Batterie)
Wartung	Thermoelemente abklemmen, bevor das Gehäuse geöffnet wird; 9V-Batterie ersetzen
Sicherheit	24V AC/60V DC an den Eingängen nicht überschreiten; nicht in der Mikrowelle verwenden
Konformität	IEC584 (Temperatur-/Spannungstabellen für Thermoelement Typ K)

Häufig gestellte Fragen - DVM1322 VELLEMAN

Wie schaltet man zwischen den Einheiten °C und °F um?

Verwenden Sie die Taste F/C, um die angezeigte Temperatureinheit zu ändern.

Wie misst man die Differenztemperatur zwischen zwei Thermoelementen?

Drücken Sie die Taste T1-T2. Das Gerät zeigt dann die Temperaturdifferenz (T1 - T2) an. Die Symbole T1-T2 erscheinen auf dem Bildschirm.

Wie verwendet man die Data Hold-Funktion?

Drücken Sie die Taste HOLD, um die angezeigte Messung einzufrieren. Das Symbol 'D-H' erscheint. Drücken Sie erneut HOLD, um die Messungen fortzusetzen.

Wie verwendet man die MAX-Funktion?

Wählen Sie den gewünschten Eingang (T1, T2 oder T1-T2) und drücken Sie dann MAX. Der aufgezeichnete Maximalwert wird angezeigt. Drücken Sie MAX ein zweites Mal, um diesen Modus zu verlassen.

Wie wird die Batterie ersetzt?

Schalten Sie das Gerät aus und trennen Sie die Thermoelemente. Lösen Sie die drei Schrauben auf der Rückseite, entfernen Sie den Deckel und ersetzen Sie die verbrauchte 9V-Batterie durch eine neue (Typ 6LR61 oder IEC6F22).

Wie hoch ist die maximal zulässige Spannung an den Eingängen?

Die maximale Eingangsspannung beträgt 60 V DC oder 24 Vrms AC für jede Eingangskombination.

Wie stellt man den OFFSET ein?

Für T1 oder T2: Schließen Sie ein Thermoelement an, platzieren Sie es in einer stabilen und bekannten Umgebung und stellen Sie den OFFSET ein, bis die Anzeige stimmt. Für T1-T2: Gehen Sie genauso vor, aber stellen Sie nur ein Thermoelement ein, um 000 zu erhalten.

Wie setzt man die Werkseinstellung (OFTSET) zurück?

Tauchen Sie das Thermoelement in Eiswasser und stellen Sie den OFTSET ein, bis 0°C oder 32°F angezeigt werden.

Welcher Thermoelementtyp ist geeignet?

Das DVM1322 ist für Thermoelemente vom Typ K mit einem Miniaturstecker (Mittenabstand 7,9 mm zwischen den flachen Stiften) ausgelegt.

Wie ändert man die Anzeigeauflösung (1° oder 0,1°)?

Verwenden Sie die Taste 0,1°/1°, um zwischen den Auflösungen 1° und 0,1° umzuschalten.

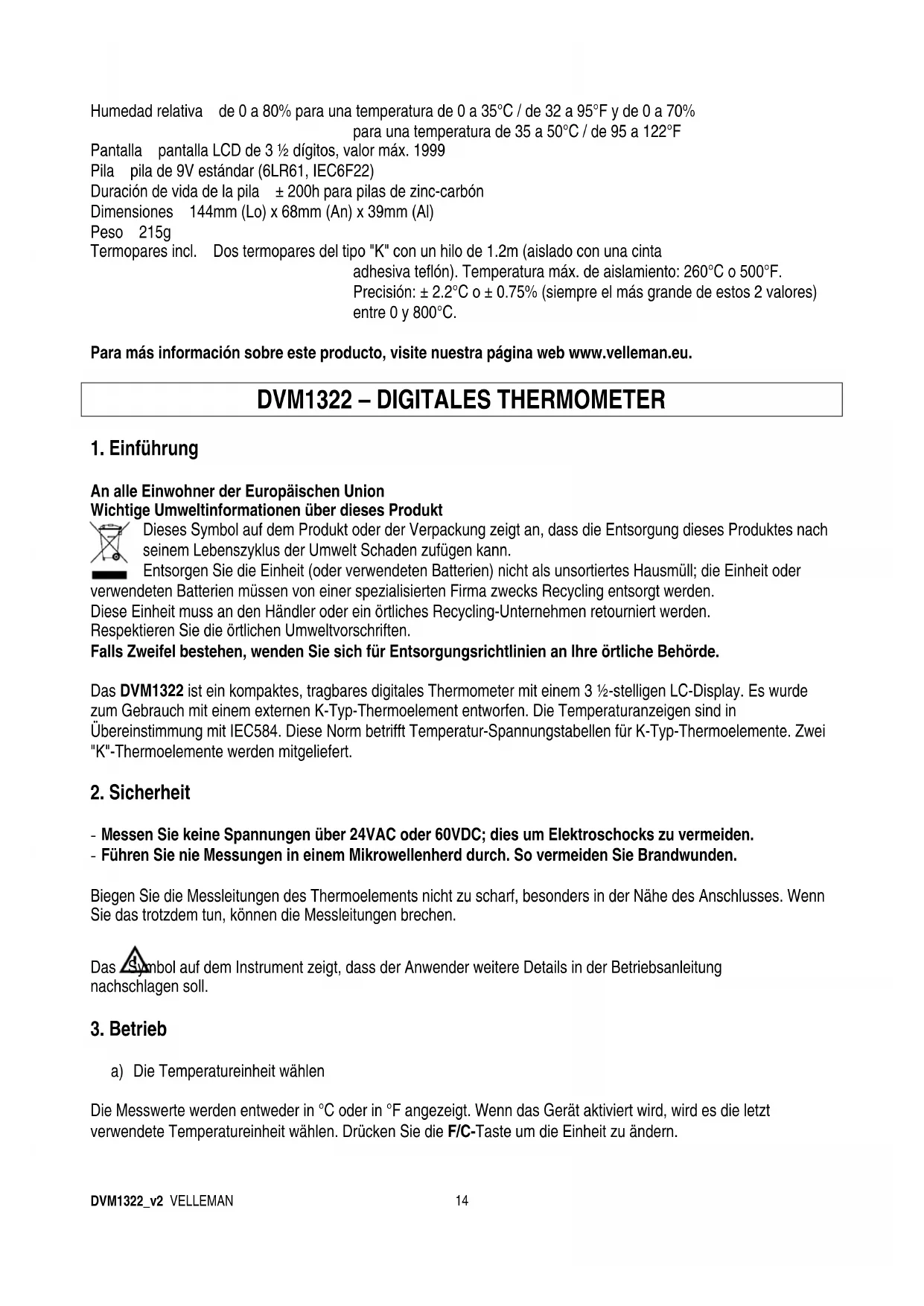

BEDIENUNGSANLEITUNG DVM1322 VELLEMAN

BEDIENUNGSPANLEITUNG

ISTRUZIONI

1. Introduction

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über these Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Lebenszyklus der Umwelt Schaden zufugen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

These Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre ortliche Behörde.

Das DVM1322 ist ein kompaktes, tragbares digitales Thermometer mit einem 3 ½-stelligen LC-Display. Es wurde zum Gebrauch mit einem externen K-Typ-Thermoelement entworfen. Die Temperaturanzeigen sind in Übereinstimmung mit IEC584. Diese Norm betriff Temperatur-Spannungstabellen für K-Typ-Thermoelemente. Zwei "K"-Thermoelemente werden mitgeliefert.

2. Sicherheit

• Messen Sie keine Spannungen über 24VAC oder 60VDC; dies um Elektroschocks zu vermeiden.
• Führn Sie nie Messungen in einem Mikrowellenherd durch. So vermeiden Sie Brandwunden.

Biegen Sie die Messleitungen des Thermoelements nicht zu scharf, sondern in der Höhe des Anschlusses. Wenn Sie das trotzdem tun, können die Messleitungen brechen.

Das Symbol auf dem Instrument zeigt, dass der Anwender weitere Details in der Betriebsanleitung nachschlagen soll.

3. Betrieb

a) Die Temperatureinheit wahlen

Die Messwerte werden entweder in ^ oder in ^ angezeigt. Wenn das Gerät aktiviert wird, wird es die letzt verwendete Temperatureinheit wahren. Drücken Sie die F/C-Taste um die Einheit zu ändern.

b) Temperaturanzeige: einfacher Eingang

Das Thermometer zeigt die Temperatur des Thermoelements, der mit dem selektierten Eingang verbunden ist, an. Drücken Sie T1 oder T2 um die Temperatur des Thermoelements, der mit dem T1- oder T2-Eingang verbunden ist, zu sehen. Die Nummer des Eingangs, der im Moment aktiv ist, wird auf dem Display erschienen. ("T1" oder "T2").

c) Temperaturanzeige: zwei Eingänge

Sie können mittels der T1-T2-Taste die Differentialtemperatur messen. Das DVM1322 wird jetzt die Temperaturdifferenz zwischen den zwei Thermoelementen (Temperatur von T1 -Temperatur von Thermoelement T2) messen. Das "T1-T2"-Symbol erscheint auf dem LCD.

d) "Data-Hold"-Modus

Drücken Sie auf die HOLD-Taste um den Data-Hold-Modus zu aktivieren. Das "D-H"-Symbol erscheint auf dem Display. Wenn der "Data-Hold"-Modus aktiviert ist, fixiert das Thermometer die Messwerte für den gewählten Eingang (T1, T2 oder T1-T2) und alle weiteren Messungen werden vorübergehend unterbrochen. Drücken Sie erneut "HOLD" um den "Data-Hold"-Modus zu deaktivieren. Das Gerät wird jetzt seine Messungen fortsetzen.

e) "MAX"-Modus

Wahlen Sie den gewünschten Eingang (T1, T2 oder T1-T2) und drücken Sie die MAX-Taste. Das Thermometer wird jetzt den Maximalwert für den gewählten Eingang aufzeichnen undactualisieren. Das "MAX"-Symbol erscheint auf dem Display. Drücken Sie nochmals auf MAX um den "MAX"-Modus zu verlassen.

Drücken Sie HOLD während das Gerät im "MAX"-Modus ist um die Messungen zu unterbrechen und drücken Sie nochmals HOLD um sie fortzusetzen.

4. Offset-Regelung

Die OFFSET- Regelung ist vom Hersteller eingestellt worden und berücksichtigt die Abweichungen bei Standardthermoelementen. Verwenden Sie diese OFFSET- Regelung um maximale Genaugigkeit für einen bestimmten Thermoelement zu bereitsammen (oder ein Paar Thermoelemente) wenn Sie eine bekannte Temperatur messen wollen.

Anpassung für T1- oder T2-Messungen

(a) Verbinden Sie das Thermoelement mit dem T1-Eingangsanschluss und aktivieren Sie das Thermometer mit einem Druck auf die EIN/AUS-Taste. Drücken Sie EIN/AUS und T2 wenn Sie den T2-Eingangsanschluss aktivieren wollen.
(b) Stellen Sie das Thermoelement in einer Umgebung mit einer bekannten und stabilen Temperatur, die an die zu messende Temperatur herankommen und warten Sie bis sich die Messwerte stabilisieren.
(c) Passen Sie jetzt langsam die OFFSET-Regelung, die dem gewählten Eingang entspricht, an, bis der Messwert mit der bekannten Umgebungstemperatur übereinstimmt. Warten Sie zwischen Anpassungen genugend lange, dess das Gerät braucht eine Weile, um die Ergebnisse zu perfektionieren.
(d) Zeit ist die Kalibrierung des Geräts optimal für Temperatoren, die sich der gemessene Temperatur in (b) annahern.

Anpassung fur T1-T2-Messungen

(a) Verbinden Sie die Thermoelemente mit den Eingangsanschlüssen.
(b) Aktivieren Sie das Thermometer und drucken Sie T1-T2.
(c) Stellen Sie das Thermoelement in einer Umgebung mit einer bekannten und stabilen Temperatur, die an die zu messende Temperatur herankommen und warten Sie bis sich die Messwerte stabilisieren.

(d) Passen Sie jetzt langsam die OFFSET-Regelung für ein der Thermoelemente (Nicht für beiden) an, bis das Display "000" anziegt. Warten Sie zwischen Anpassungen genugend lange, Denn das Gerät braucht eine Weile, um die Ergebnisse zu perfektionieren.

Jetzt ist die Kalibrierung des Geräts optimal für Temperatoren, die sich der gemessenen Temperatur in (c) annahern.

Die OFFSET-Regelung erneut einstellen

Befolgen Sie die folgenden Schritte um die Werkseinstellung erneut einzustellen, ohne dass das Gerät erneut zu kalibrierten:

1. Verbinden Sie ein Thermoelement mit dem anzupassenden Eingang.
2. Legen Sie das Thermoelement in Eiswasser und warten Sie bis die Messwerte stabil sind.
3. Passen Sie langsam die OFFSET-Regelung an bis das Thermometer 0^ oder 32^ anzeigt.

5. Wartung

WARNING : TRENNEN SIE ALLE THERMOELEMENTE BEVOR SIE DEN DECKEL ENTFERNEN. SO VERMEIDEN SIE ELEKTROSCHOCKS.

Batteriewechsel

Verwenden Sie immer eine 9V-Batterie (6LR61, IEC6F22). Das symbol wird gezeigt wenn die Batterie ersetzt werden muss.

Entferen Sie die 3 Schrauben an der Rückseite des Gerats, entfern den Sie den Deckel und ersetzen Sie die Batterie.

6. Technische Daten

Messbereich 300^ oder -58^ bis 2000^

Auflosung 1^ oder 1^ / 0.1^ oder 0.1^ , wahlbar über 0.1^ / 1^ -Taste

Genauigkeit Max. Genauigkeit wird während einer Periode von einem Jahr nach der

Kalibrierung erreicht. Ideale Umstände erfordern eine Temperatur von 18 bis 28^ (64 bis 82^ ). Das gilt nicht für die Thermoelemente.

Temperatur Genauigkeit
-50°C bis 0°C / -58°F bis 32°F ± 2°C / ± 4°F
0°C bis1000°C	± 0.5% der Ablesung +1°C
1000°C bis 1300°C	± 0.8% der Ablesung +1°C
32°F bis 2000°F ± 0.5% der Ablesung + 2°F

Temperaturkoeffizient

0.1 Mal die anwendbare Genauigkeit von 0^ bis 18^ und 28 bis 50^ (32 bis 64^ und 82 bis 122^ )

Eingangsschutz

Max. Eingangsspannung von 60VDC oder 24Vrms AC für jeder Kombination von Eingangspins

Lesegeschwindigkeit

2.5 Ablesungen/Sekunde

Eingangsanschluss

Dieses Gerät akzeptiert Mini-Standardthermoelemente (flache Klingen, die Mitte 7.9mm auseinander)

Umgebungstemperatur

0 bis 50^ oder 32 bis 122^

Lagertemperature

-20 bis +60°C oder -4 bis +140°F

Relative Feuchtigkeit

0 bis 80% bei 0 bis 35^ / 32 bis 95^ und 0 bis 70% bei 35 bis 50^ / 95 bis 122^

Display

312 -stelliges LCD, max. Ablesung 1999

Batterie

Standard 9V-Batterie (6LR61, IEC6F22)

DVM1322_v2 VELLEMAN

Für mehr Informationen zu diesen Produkt, siehe www.velleman.eu.
