BEDIENUNGSANLEITUNG VIB 744 C E INDESIT

Technische beschrijving van de modellen,51

DE Bedienungsanleitung

KOCHFELD Inhaltsverzeichnis

Bedienungsanleitung,1

Beschreibung des Gerätes- Bedienfeld,53

Inbetriebsetzung und Gebrauch,55

Vorsichtsmaßregeln und Hinweise, 61

Reinigung und Pflege, 62

Technische Beschreibung der Modelle, 62

betreffende elektromagnetische storing.

• ZUR BEACHTUNG: Bei Gebrauch wird

dieses Gerät und alle zugänglichen Teile

• Es ist darauf zu achten, dass die

Heizelemente nicht berührt werden.

• Kinder unter 8 Jahren, die nicht ständig

beaufsichtigt sind, von dem Gerät

• Das Gerät darf von Kindern ab 8 Jahren

und Personen mit eingeschränkten

körperlichen, geistigen oder

Wahrnehmungsfähigkeiten oder aber ohne

ausreichende Erfahrung und Kenntnis

verwendet werden, vorausgesetzt sie

werden ausreichend überwacht oder

sie wurden in den sicheren Gebrauch

des Geräts eingewiesen und haben eine

ausreichende Wahrnehmung der mit

dem Gebrauch des Geräts verbundenen

Gefahren. Erlauben Sie Kindern nicht,

mit dem Gerät zu spielen. Reinigungs-

und Wartungsarbeiten dürfen nicht von

unbewachten Kindern ausgeführt werden.

• ZUR BEACHTUNG: Lassen Sie keine

Fette oder Öle unbewacht auf dem Herd

stehen. Das ist gefährlich und kann einen

• NIEMALS eine Flamme/Brandherd mit

Wasser löschen. Schalten Sie das Gerät

aus und ersticken Sie die Flamme mit

einem Deckel oder einer feuerfesten

• ZUR BEACHTUNG: Brandgefahr: Keine

Gegenstände auf den Kochstellen liegen

• ZUR BEACHTUNG: Sollte die

Glaskeramitoberfläche gesprungen

sein, schalten Sie das Gerät aus, um so

mögliche Stromschläge zu vermeiden.

• Verwenden Sie zur Reinigung des

Kochfeldes keine Dampf- oder

Hochdruckreinigungsgeräte.

• Dieses Gerät kann nicht mit einem

externen Timer oder einem getrennten

Fernsteuerungssystem betrieben werden.

• Legen Sie bitte keine Metallgegenstände

(Messer, Löffel, Deckel usw.) auf das

Kochfeld; sie könnten sehr heiß werden.

• Nach dem Gebrauch schalten Sie

bitte das Kochfeld über seine

Bedienungsvorrichtung aus, und verlassen

Sie sich nicht auf den Topferfassungsfühler.

VIB 644 C E VIB 633 C E VIB 744 C E IVIA 633 C E53

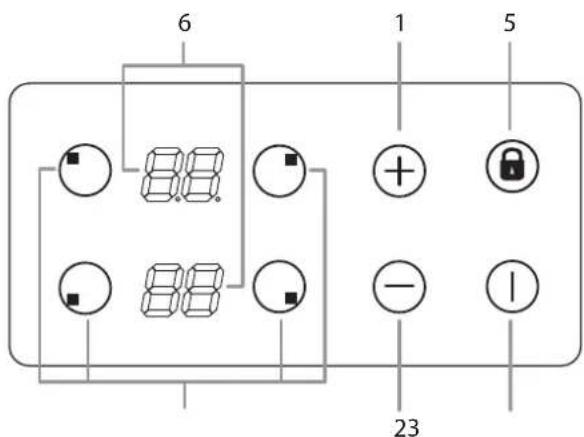

DE Beschreibung des Gerätes

Bedienfeld Das in diesem Handbuch beschriebene Bedienfeld ist nur ein repräsentatives Beispiel: und möglicherweise stimmt es nicht vollständig mit dem Bedienfeld von Ihrem Gerät.Bei der Verwendung des Touch-Control Bedienfeldes: Benutzen Sie keine Handschuhe Immer saubere Finger Das Glas immer sanft berühren 1 INCREASE POWER/ TIME Taste - kontrolliert Energie

2 REDUCE POWER/ TIME Taste - kontrolliert Energie

3 COOKING ZONE SELECTOR Taste wird benutzt um

die gewünschte Kochstelle auszuwählen

4 ON/OFF Taste schaltet das Gerät ein und aus.

5 CONTROL PANEL LOCK Taste vermeidet

versehentliche Änderungen an den Herd-Einstellungen

und zeigt wenn das Bedienfeld gesperrt wurde.

6 HEATER DISPLAY -zeigt die ausgewählte Kochstelle,

Energieniveau, eingestellte Kochzeit und Aktivierung

der Booster Funktion.

! Für nähere Informationen zu den Funktionen des

Bedienfeldes, sehen Sie bitte den “Inbetriebnahme und

Gebrauch” Abschnitt. ! Dieses Produkt entspricht den Anforderungen der neuesten EU Richtlinien über Stromverbrauch im Bereitschaftszustand. Wenn keine Aktion während einer Periode von 2 Minuten durchgeführt wird, nachdem die Restwärmeanzeige erlischt und der Lüfter stoppt (wenn vorhanden), wird das Gerät automatisch in den .off mode. schalten. Das Gerät nimmt wieder die Betriebsart sobald die ON/OFF Taste gedrückt wird.! Abhängig von der Anzahl der Heizkörper / Kochstellen auf dem Herd, können die INDIKATOREN DER AUSGEWÄHLTEN KOCHSTELLE zwischen 3 und variieren 4 Installation ! Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie mit Ihrem neuen Gerät arbeiten. Es enthält

wichtige Informationen über den sicheren Betrieb,

Installation und Wartung des Gerätes. ! Für zukünftigen Zugriff, bitte dieses Handbuch an einem zugänglichen Ort aufbewahren. Geben Sie es weiter

jedem neuen Besitzer des Gerätes.

Positionierung ! Bewahren Sie das Verpackungsmaterial unzugänglich für Kinder. Es kann eine Würgens- oder Erstickungsgefahr

verursachen (siehe Vorsichtsmaßregel und Tipps).

! Das Gerät muss von einem qualifi zierten Fachmann in

Übereinstimmung mit den Anweisungen installiert werden.

Eine ungeeignete Installation kann Schäden an Menschen

und Tieren oder auch Sachschäden verursachen.

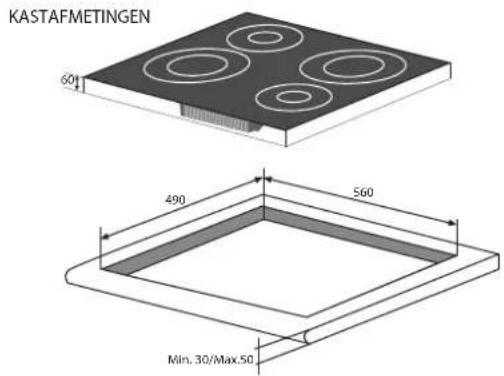

Verwenden Sie einen geeigneten Schrank, um

sicherzustellen, dass das Gerät richtig funktioniert.

• Die Aufl agefl äche muss hitzebeständig sein, bis zu

einer Temperatur von etwa 100 ° C.

• Wenn das Gerät auf einem Ofen installiert wird, muss

der Ofen mit einem Zwangsbelüftung-Kühlungssystem

ausgestattet werden.

• Vermeiden Sie den Herd über einem Geschirrspüler

zu installieren: wenn das nicht möglich ist, dann legen

Sie eine wasserdichte Isolierung zwischen den beiden

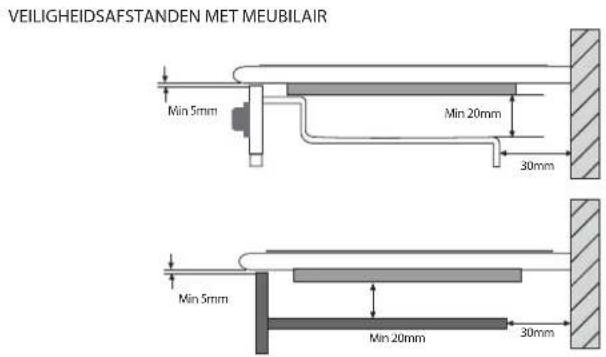

Belüftung Um eine ausreichende Belüftung zu ermöglichen und die Überhitzung der umliegenden Flächen zu vermeiden, muss der Herd wie folgt positioniert werden: • Bei einem Abstand von mindestens 40 mm von der

Rückseite oder anderen senkrechten Flächen.

• So dass ein Mindestabstand von 20 mm zwischen dem

Einbauschacht und dem Gehäuse besteht.

• Küchenschränke neben dem Gerät, die höher als die

obere Kante des Herds sind, müssen mindestens 450

mm vom Rand des Herds entfernt sind.

Befestigung Das Gerät muss auf einem ganz ebenen Untergrund installiert werden. Deformatioen die durch unsachgemäße

Befestigung verursacht werden, könnten Einfl uss auf die

Funktionen und Bedienung des Herdes haben.

Die Dicke der Aufl agefl äche muss beim Wählen der Länge der Schrauben für die Befestigungshaken berücksichtight

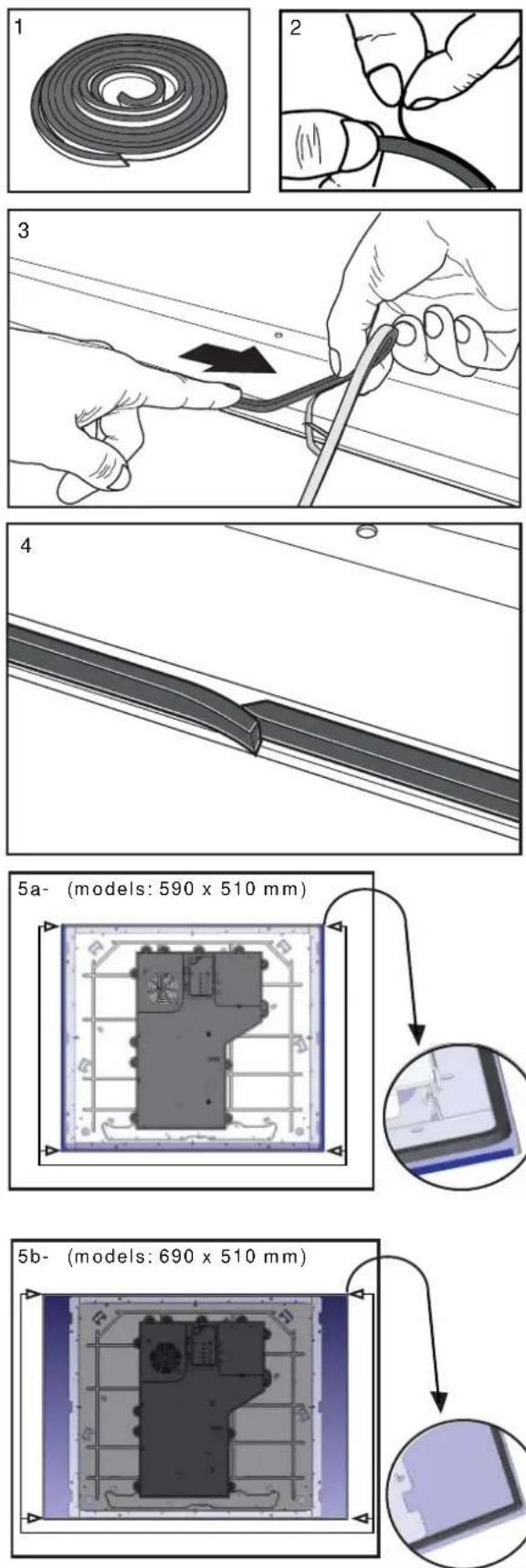

DE Installation der Sicherungsscheibe

3 5a- (models: 590 x 510 mm) 5b- (models: 690 x 510 mm)55

DE Elektrische Verbindung

! Die elektrische Anschlüsse für den Herd und für jeden

Eingebauten-Backofen müssen getrennt werden, aus

Sicherheitsgründen und um das Extrahieren des Ofens

Einphasen-Verbindung

Der Herd ist mit einem vorgeschalteten Stromversorgung

Kabel ausgestattet, das für einphasige Verbindung entwickelt

wurde. Schließen Sie die Drähte in Übereinstimmung mit den

Anweisungen von den folgenden Tabellen und Diagrammen

Andere Klassen von Verbindungen

Wenn die Netzspannung entspricht einer der folgenden:

Spannung und Netzfrequenz

• 400V - 2+N ~ 50/60 Hz

• 220-240V 3 ~ 50/60 Hz

Trennen und schliessen Sie die Drähte an in

Übereinstimmung mit den Anweisungen von den

folgenden Tabellen und Diagrammen:

Anschließen der Stromversorgung Kabel an das

Wenn das Gerät direkt an das Stromnetz anzuschliessen

ist, muss ein Allpolschalter mit einem Minimum von 3 mm

zwischen den Kontakten installiert werden.

! Der Installateur muss es sicherstellen, dass die korrekte

elektrische Verbindung gemacht wurde und dass sie

vollständig kompatibel mit den Sicherheitsvorschriften ist.

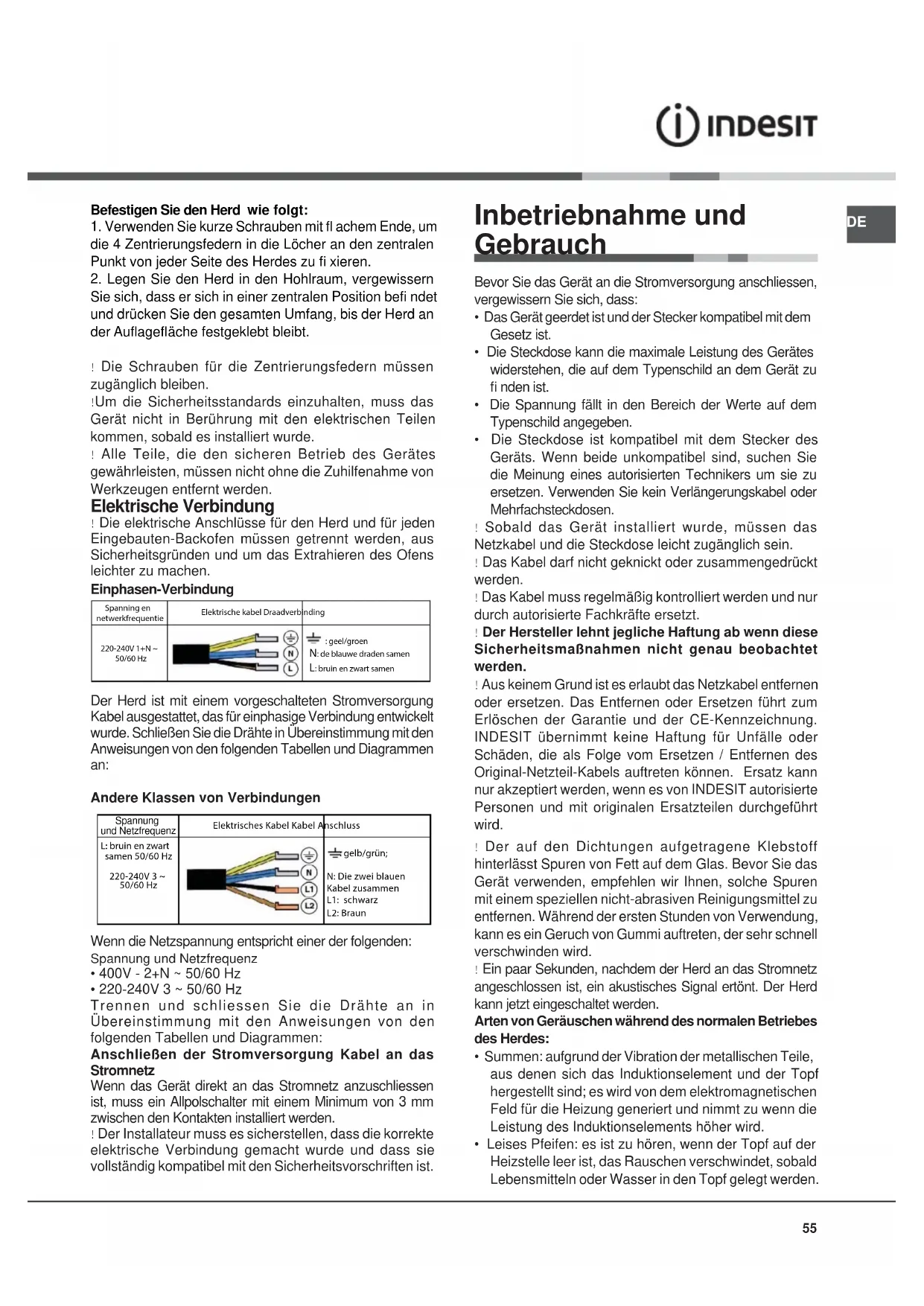

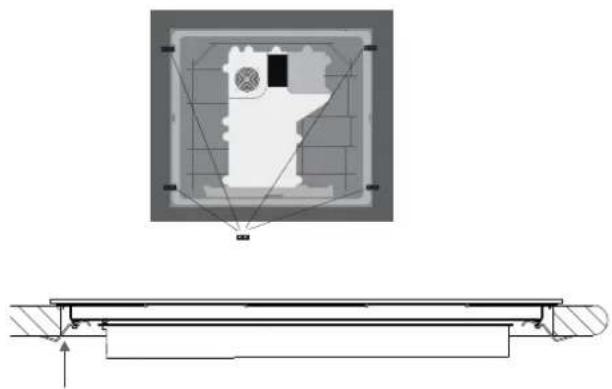

Befestigen Sie den Herd wie folgt:

1. Verwenden Sie kurze Schrauben mit fl achem Ende, um

die 4 Zentrierungsfedern in die Löcher an den zentralen

Punkt von jeder Seite des Herdes zu fi xieren.

2. Legen Sie den Herd in den Hohlraum, vergewissern

Sie sich, dass er sich in einer zentralen Position befi ndet

und drücken Sie den gesamten Umfang, bis der Herd an

der Aufl agefl äche festgeklebt bleibt.

! Die Schrauben für die Zentrierungsfedern müssen

!Um die Sicherheitsstandards einzuhalten, muss das

Gerät nicht in Berührung mit den elektrischen Teilen

kommen, sobald es installiert wurde.

! Alle Teile, die den sicheren Betrieb des Gerätes

gewährleisten, müssen nicht ohne die Zuhilfenahme von

Werkzeugen entfernt werden. Spanning en netwerkfrequentieElektrische kabel Draadverbinding220-240V 1+N ~ 50/60 Hz

: geel/groenN: de blauwe draden samenL: bruin en zwart samenSpannung und NetzfrequenzElektrisches Kabel Kabel AnschlussL: bruin en zwart samen 50/60 Hz220-240V 3 ~50/60 Hz : gelb/grün;N: Die zwei blauen Kabel zusammenL1: schwarz L2: Braun Inbetriebnahme und

! Der auf den Dichtungen aufgetragene Klebstoff

hinterlässt Spuren von Fett auf dem Glas. Bevor Sie das

Gerät verwenden, empfehlen wir Ihnen, solche Spuren

mit einem speziellen nicht-abrasiven Reinigungsmittel zu

entfernen. Während der ersten Stunden von Verwendung,

kann es ein Geruch von Gummi auftreten, der sehr schnell

! Ein paar Sekunden, nachdem der Herd an das Stromnetz

angeschlossen ist, ein akustisches Signal ertönt. Der Herd

kann jetzt eingeschaltet werden.

Arten von Geräuschen während des normalen Betriebes

• Summen: aufgrund der Vibration der metallischen Teile,

aus denen sich das Induktionselement und der Topf

hergestellt sind; es wird von dem elektromagnetischen

Feld für die Heizung generiert und nimmt zu wenn die

Leistung des Induktionselements höher wird.

• Leises Pfeifen: es ist zu hören, wenn der Topf auf der

Heizstelle leer ist, das Rauschen verschwindet, sobald

Lebensmitteln oder Wasser in den Topf gelegt werden.

Bevor Sie das Gerät an die Stromversorgung anschliessen,

vergewissern Sie sich, dass:

• Das Gerät geerdet ist und der Stecker kompatibel mit dem

• Die Steckdose kann die maximale Leistung des Gerätes

widerstehen, die auf dem Typenschild an dem Gerät zu

• Die Spannung fällt in den Bereich der Werte auf dem

Typenschild angegeben.

• Die Steckdose ist kompatibel mit dem Stecker des

Geräts. Wenn beide unkompatibel sind, suchen Sie

die Meinung eines autorisierten Technikers um sie zu

ersetzen. Verwenden Sie kein Verlängerungskabel oder

! Sobald das Gerät installiert wurde, müssen das

Netzkabel und die Steckdose leicht zugänglich sein.

! Das Kabel darf nicht geknickt oder zusammengedrückt

! Das Kabel muss regelmäßig kontrolliert werden und nur

durch autorisierte Fachkräfte ersetzt.

! Der Hersteller lehnt jegliche Haftung ab wenn diese

Sicherheitsmaßnahmen nicht genau beobachtet

! Aus keinem Grund ist es erlaubt das Netzkabel entfernen

oder ersetzen. Das Entfernen oder Ersetzen führt zum

Erlöschen der Garantie und der CE-Kennzeichnung.

INDESIT übernimmt keine Haftung für Unfälle oder

Schäden, die als Folge vom Ersetzen / Entfernen des

Original-Netzteil-Kabels auftreten können. Ersatz kann

nur akzeptiert werden, wenn es von INDESIT autorisierte

Personen und mit originalen Ersatzteilen durchgeführt

when power is initially applied to the cooktop.

-Nachdem das Touch Control die erste Kalibrierung,

(ca. 3s) durchgeführt hat, kann die Dunstabzugshaube

oder andere Beleuchtung auf normal geschaltet werden

und hat keinen Einfl uss mehr auf den Betrieb des Touch

Kochherd Einschalten

Nach dem Anschließen des Herdes an das elektri-

sche Netz, könnte das Touch Panel automatisch ge-

sperrt werden. Um das Panel auszusperren, halten

Sie die Bedienfeld-Sperrtaste gedrückt .

Um das Kochfeld einzuschalten, halten Sie die Taste

für etwa eine Sekunde gedrückt.

Das Kochfeld ist eingeschaltet, wenn ein Piepton er-

tönt und alle Kochstellen Displays die „0” zeigen.

Wenn das Kochfeld ausgeschaltet ist, nach 5 Sekunden

die Steuerung schaltet die Tastensperre LED

den Stromverbrauch zu reduzieren.

Sobald wir eine Taste berühren, geht die Tastensperre

LED ON und wir können weiterhin das Kochfeld benutzen,

Entsperren der Tastatur.

Das Abschalten der Kochfl äche wird durch 3 Pieptöne

Einstellen des Power Management

Die maximale Leistungsgrenze des Kochfeldes ist

7.200W. Diese Leistungsgrenze kann durch den Benut-

zer auf 2.800W, 3.500W oder 6.000W reduziert werden.

Die Sequenz, die eine neue Leistungsgrenze des Koch-

·Während der ersten 30 Sekunden nach dem Einstek-

·Das Touch Panel muss aufgesperrt und alle Heizkörper

ausgeschaltet werden.

· Gleichzeitig Heizkörper 1 und Heizkörper 3 Auswahlta-

· Sobald das gemacht wird, ertönt ein Piepton und die

aktuelle Kochfeld Leistungsgrenze wird auf den Hei-

zung-Displays gezeigt.

Auswahl einer neuen Leistungsgrenze:

·Mit den (+) und (-) Tasten wird die Leistungsgrenze er-

höht. Die verfügbare Leistungen sind: 2.800W, 3.500W,

6.000W oder 7.200W. Wenn die Leistung 7.200W ist und

die [+] oder [-]-Taste gedrückt werden, wechselt die Lei-

Die Sequenz, die es erlaubt, eine neue Leistungsgrenze

des Kochfeldes aufzunehmen ist:

• Geknister: hergestellt durch die Vibration des

Materials auf dem Boden des Topfes durch die

Strömung von parasitären Strömen generiert von

den elektromagnetischen Feldern (Induktion), kann

mehr oder weniger stark sein, abhängig vom Material

des Bodens vom Topf, und nimmt ab wenn der Topf

• Starkes Pfeifen: es ist zu hören, wenn zwei Induktions-

Elemente der gleichen Gruppe funktionieren

gleichzeitig mit maximaler Leistung und / oder,

wenn die Booster-Funktion des größeren Elements

eingestellt wird, während das andere auto-eingestellt

ist. Man kann das Geräusch durch die Verringerung

der Leistungspegel des auto-eingestellten

Induktionselements reduzieren; Topfboden Schichten

aus unterschiedlichen Materialien hergestellt sind

auch eine der Hauptursachen dieses Lärms.

• Lüftergeräusche: Ein Lüfter ist notwendig, damit der

Herd korrekt funktioniert und die elektronische Einheit

von möglichen Überhitzung geschützt wird. Der Lüfter

operiert bei maximaler Leistung, wenn das große

Induktion Element bei maximaler Leistung ist oder, wenn

die Booster-Funktion eingeschaltet ist, in allen anderen

Fällen, er funktioniert mit durchschnittlicher Leistung in

Abhängigkeit von der festgestellten Temperatur. Darüber

hinaus kann der Lüfter fortfahren, selbst nach dem

Auschalten des Herdes, wenn einen hohe Temperatur

Die oben aufgeführten Arten von Geräusche sind

durch die Induktion Technologie generiert und nicht

notwendigerweise Betriebsstörungen.

!Wenn die (-) oder (+) Tasten für einen längeren Zeitraum

gedrückt werden, das Display scrollt schnell durch

Leistungsniveaus und Timer Minuten.

Initial Lichtverhältnisse

Wenn zum ersten Mal die Kochfl äche mit Strom ver-

sorgt wird, führt das Touch Control eine Touch-Kalibrie-

rung für die Touch-Tasten aus, die ein niedriges Niveau

des Umgebungslichts im Bereich der Sensortasten er-

Wenn während dieser Kalibrierung übermäßiges Um-

gebungslicht erkannt wird, zeigt die Benutzeroberfl ä-

che "FL" (Infrared Ambient Light Error) und der Kali-

brierungsprozess wird aufgehoben. Um den Prozess

zu korrigieren, jede Beleuchtung, die die Kalibrierung

beeinfl ussen könnte, sollte abgeschaltet werden (z.B.

Halogen-Beleuchtung der Dunstabzugshaube). Der Irr-

tum wird verschwinden, sobald eine adäquate Umge-

bungsbeleuchtung erkannt wird und die Touch-Control-

Kalibrierung wird nun richtig beenden.

-Der "FL" Irrtum kann nur innerhalb von ca. 3s nach

dem ersten Einschalten der Kochfl äche erzeugt wer-

· Gleichzeitig Heizkörper 1 und Heizkörper 3 Auswahlta-

.Sobald dies geschehen ist, wird die neue Leistungs-

grenze aufgenommen und ein System-Reset folgt.

Um die Änderungen ohne Aufnahme zu beenden:

·Wird während 60 Sekunden keine Aktion untergenom-

men, werden die Änderungen nicht aufgenommen und

ein System-Reset folgt.

Einschalten der Kochstellen

Jede Kochstellee wird über eine Wahlschalttaste und

ein Leistungsanpassungsgerät, aus einer Doppel-(-)

und (+)-Taste bestehend, kontrollier.

• Um das Betreiben einer Kochstelle zu beginnen,

drücken Sie die entsprechende Kontroll-Taste und

stellen Sie die gewünschte Leistungsstufe (zwischen

0 und 9) mit dem (-) und (+) Tasten

Drücken und halten Sie die (-) Taste, um die Leistung

sofort auf "9" einzustellen

Drücken und halten Sie (+) und (-) Tasten gleichzeitig

um die Leistung wieder auf "0" einzustellen.

Wenn das Leistung Niveau "0" ist, drücken und halten

Sie die (+) Taste, um die Leistung schnell zu erhöhen.

Die Auswahl einer Kochstelle wird durch einen Piepton

signalisiert und dann wird das Leistungsniveau auf

dem Display gezeigt.

Wenn die Auswahl von einem Heizkörper nicht in 10

Sekunden erfolgt, wird das Kochfeld automatisch

Schnelles Sieden- “Booster” Funktion

Die Booster-Funktion für einige der Kochstellen, kann

verwendet werden um die Aufheizzeiten zu verkürzen.

Es kann durch Drücken der (+) Taste über Stufe 9 aktiviert

werden. Diese Funktion erhöht die Leistung bis 1600 W

oder 2000 W, abhängig von der Größe der jeweiligen

Die Aktivierung des Boosters wird durch einen Piepton

signalisiert, und der Buchstabe "P" erscheint auf dem

Der Booster arbeitet für max 10 Minuten. Nach diesen 10

Minuten ertönt ein Piepton und die Kochstelle wird

wieder auf Stufe "9" gehen.

Mit dem Heizkörper im Booster-Niveau, wenn die

[+]-Taste gedrückt wird, eine Fehlermeldung ertönt

und die Kochset ändert nicht. Mit dem Heizkörper

im Booster-Niveau, wenn die [-]-Taste gedrückt wird,

eine Fehlermeldung ertönt und die Kochset wird zu 9

Ausschalten der Kochstellen

Zum Ausschalten einer Kochstelle, wählen Sie es mit dem

entsprechenden Wahltaste

• Drücken die (-) Taste: die Leistung der Kochstelle wird

schrittweise abnehmen, bis es abgeschaltet wird.

Sobald die Kochstelle ausgewählt wird, kann der

Heizkörper auch durch gleichzeitiges Berühren der [-] und

[+]-Tasten ausgeschaltet werden. Ein Piep

ertönt und die entsprechende Anzeige zeigt "0".

Verwendung des Timers

! Alle Kochstellen können gleichzeitig für eine Kochzeit

zwischen 1 und 99 Min. programmiert werden.

1. Wählen Sie die Kochzone mit der entsprechenden

2. Stellen Sie das Leistungsniveau der Kochstelle ein.

3. Wenn das gewünschte Leistungsniveau ausgewählt wird,

beim erneuten Berühren der entsprechenden Heizstelle

Wahltaste, ertönt ein Signalton und ein 't' Buchstabe mit

einem Punkt erscheint auf dem Heizkörper Display. Die

verbleibende Zeit wird in dem gegenüberliegenden Teil

des zeitlich begrenzten Heizgerätes angezeigt. Wenn die

zeitlich begrenzte Heizstelle sich beispielsweise in der

unteren Teil befi ndet, wird die Zeit in den oberen Displays

4. Stellen Sie die Kochzeit mit den (-) und den(+)Tasten

Die (-) und die(+) Tasten, wenn gleichzeitig berührt, kommen|

Wenn die Zeit nicht vor 10 Sekunden ausgewählt wird,

oder wenn der gewählte Zeitpunkt ist 0, nach 10 Sekunden

von dem letzten Drücken auf der (-) oder der (+) Taste,

wird der Timer ausgeschaltet.

Starten des Timer-Countdowns.

Der Countdown beginnt, wenn die Timer Visualisie-

rung bei Berührung einer Kochstellentaste beendet

automatisch 10 Sekunden nach der letzten Betä-

tigung über die [+] oder [-]-Tasten. Es ertönt ein

Piepton und die Heizkörper Display zeigt das Lei-

und der Punkt zeigend, dass der Heizkörper zeitlich

! Um die Zeit für die zeitliche Begrenzung des Heiz-

körpers zu ändern, wiederholen Sie den oben er-

! Beim Drücken und Halten der (+) und (-) Tasten erhöht

die Geschwindigkeit der Zeit Auswahl.

Ende des Countdowns des Timers.

Wenn die verbleibende Zeit abgelaufen ist, wird der zeit-

lich begrenzte Heizkörper ausgeschaltet und das Dis-

play zeigt eine blinkende '0 und die Timer-Alarm ertönt58

DE Praktische Ratschläge zum Gebrauch des

! Verwenden Sie Kochgeschirr aus Materialien, die mit

dem Prinzip der Induktion (ferromagnetischem Material)

hergestellt sind. Wir empfehlen besonders Pfannen aus:

Gusseisen, Stahl oder rostfreiem Edelstahl für Induktion

geeignet. Verwenden Sie einen Magneten, um die

Kompatibilität der Kochgeschirr zu testen.

GEEIGNET FÜR NICHT GEEIGNET FÜR Gusseisen

Besonderen Edelstahl

Aluminium, Glas, Steingut,

Keramik, nicht-magnetischen Edelstahl

Noch mehr, um die besten Ergebnisse von Ihrem Herd zu

• Verwenden Sie Pfannen mit einem dicken, ebenen Boden,

um ein 100% der Kochstelle zu benutzen.

• Verwenden Sie immer Pfannen mit einem Durchmesser,

der groß genug ist, um die Kochplatte vollständig

abzudecken, damit all die Wärme genutzt wird.

• Vergewissern Sie sich, dass der Boden des Kochgeschirrs

immer sauber und trocken ist, um davon in vollem Umfang

Gebrauch zu machen und die Lebensdauer von beiden,

Kochstellen und Kochgeschirr zu verlängern.

• Vermeiden Sie den Einsatz von Kochgeschirr, das auf

Gasbrenner verwendet wurde: die Wärme-Konzentration

von Gasbrennern könnte den Boden der Pfanne kaputt

machen, so dass es nicht mehr richtig haftet.

Sicherheitseinrichtungen

Jede Kochstelle hat einen Pfanne Sensor. Die Kochplatte gibt

Wärme ab, nur wenn eine Pfanne mit den für die Kochstelle

geeigneten Messungen auf sie gelegt wird.

Das "u"-Zeichen auf dem Display erscheint, wenn nach

dem Auswählen der Kochstelle die Pfanne nicht auf einem

Heizkörper gelegt ist, oder im Falle von:

• Einer ungeeigneten Pfanne

• Einer Pfanne deren Durchmesser zu klein ist

• Die Pfanne aus dem Heizkörper entfernt wurde.

Der Alarm wird durch Drücken einer beliebigen Taste

des Touch-Controls abgebrochen werden.

Wenn der Herd eingeschaltet ist, ist es möglich, die

Kontrolle zu sperren, um versehentliche Änderungen an den

Einstellungen (durch Kinder, während der Reinigung, usw.

gemacht), zu vermeiden.

Taste, um das Bedienfeld zu

sperren: -das Symbol leuchtet auf und ein akustisches

Um eine der Kontrollen (z. B. Kochen stoppen), zu

verwenden, müssen Sie diese Funktion deaktivieren.

Taste für ein paar Momente, das

Symbol wird nicht mehr leuchten und die Sperrfunktion

Alle Tasten von der Kochstellen Auswahl werden gesperrt

wenn das Kochfeld ausgeschaltet ist,

wenn die Bedienfeldsperre aktiviert ist, oder

wenn ein Irrtum bei einem Kochfeld auftritt.

Drücken Sie die Taste, um das Gerät auszuschalten:

vertrauen Sie nicht nur auf den Pfanne Sensor.

Wenn die Bedienfeldsperre aktiviert ist, werden die

Kontrollen weiterhin auch dann gesperrt, selbst wenn

der Herd wieder eingeschaltet wird. Um den Herd wieder

einzuschalten, müssen Sie zunächst die Sperrfunktion

!Keine Adapter, Diffusoren, oder Metallplatten auf den

Kochzonen benutzen. Sie können sich nachteilig auf

die Leistung des Kochfeldes auswirken und vielleicht

die Ästhetik des Kochfeldes beschädigen!59

DE Nach 10 sek. ohne Pfanne auf der Heizstelle, eine

Nach 60 sek. ohne Pfanne auf der Heizstelle, der

Heizkörper schaltet sich aus.

Wenn elektronische Elemente überhitzen, die Zahl dass

die Leistungsstufe signalisiert fängt zu blinken an, und

der Buchstabe "c" erscheint auf dem Display. Wenn

die Temperatur ein geeignetes Niveau erreicht hat,

verschwindet diese Meldung und der Herd kann wieder

Das Gerät verfügt über einen Sicherheitsschalter, der

automatisch die Kochstellen ausschaltet, nachdem sie in

Betrieb für eine gewisse Zeit bei einer bestimmten Leistung

gewesen sind. Wenn der Sicherheitsschalter ausgelöst wird,

zeigt das Display “0”.

Zum Beispiel: die rechte hintere Kochplatte wurde auf 5

eingestellt und schaltet sich nach 5 Stunden Dauerbetrieb

aus, während die vordere linke Kochplatte auf 2 gesetzt

wurde und schaltet sich nach 8 Stunden aus.

Wenn eine oder mehrere Tasten länger als 10 Sekun-

den aktiviert sind, schaltet sich der Touch Control aus.

Ein Warnton ertönt jede 10

Sek. wenn die Taste/n aktiviert sind.

Mit allen Heizkörpern auf Null während 10 Sek. wird

das Kochfeld ausgeschaltet.

Wenn das Abschalten aufgrund einer versehentlichen

Aktivierung der Tasten verursacht ist, arbeitet der

Touch-Control wie es oben beschrieben wurde.

Das kann auch auf mehrere Unregelmäßigkeiten hinweisen:

• Ein Objekt (eine Pfanne, Besteck, usw.) ist auf dem

Bedienfeld für mehr als 10 Sekunden platziert worden.

• Etwas ist auf dem Bedienfeld verschüttet.

Eine Taste wurde zu lange gedrückt Alle die oben genannten

Situationen können den Summer aktivieren. Entfernen

Sie die Ursache der Störung, um den Summer zu

stoppen. Wenn die Ursache des Problems nicht entfernt

wird, wird der Summer weiter ertönen und der Herd wird

Fehler und Warnsignale

Wenn ein Fehler auftritt, wird das ganze Gerät oder die

Heizkörper ausgeschaltet, und ein Signalton ertönt (nur

mehr Heizkörper aktiv sind) und alle Displays zeigen

abwechselnd eine 'F' und den Fehlercode (eine Index-

Nummer oder eine Buchstabe).

Wenn das Problem nicht von selbst verschwindet,

kontaktieren Sie bitte den technischen Service.

Beschränkung der Funktionsdauer in Stunden

DE Praktische Back-/Brathinweise

Crêpes Stark garen und bräunen

Schnell eindicken (flüssige Soßen)

Kochendes Wasser (Nudeln, Reis, Gemüse)

S Langsam eindicken (dickflüssige Soßen)

Wasserbad Garen im Schnellkochtopf nach dem Dampfaustritt

Sehr sanft Garen Aufwärmen von Speisen

Schokoladensoße Warmhalten61

DE Vorsichtsmaßregeln

! Das Gerät wurde entsprechend den strengsten

internationalen Sicherheitsvorschriften entworfen

und gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

Dieses Gerät entspricht den folgenden EG-

- 2006/95/EWG vom 12.12.06 (Niederspannung) und

nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89 (elektromagnetische

Verträglichkeit) und nachfolgenden Änderungen

-93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.

- 1275/2008 stand-by/off mode.

Allgemeine Sicherheit

! Stellen Sie bitte sicher, dass das Belüftungsgitter des

Gebläses niemals verstopft bzw. abgedeckt wird. Das

Einbaukochfeld erfordert eine korrekte Belüftung zur

Kühlung der elektronischen Teile.

! Es wird davon abgeraten, ein Induktionskochfeld über

einem Untertisch-Kühlschrank (Wärmequelle) oder über

einer Waschmaschine (Vibrationen) zu installieren. Der zur

Belüftung der elektronischen Teile erforderliche Raum wäre

absolut unzureichend.

• Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

• Das Gerät darf nicht im Freien aufgestellt werden, auch

nicht, wenn es sich um einen geschützten Platz handelt.

Es ist hoch gefährlich, das Gerät Gewittern und Unwettern

• Berühren Sie das Gerät nicht mit nassen oder feuchten

Händen oder Füßen und auch nicht, wenn Sie barfuß sind.

• Das Gerät darf nur von Erwachsenen und gemäß den

Hinweisen der vorliegenden Bedienungsanleitung zur

Zubereitung von Lebensmitteln verwendet werden.

Verwenden Sie das Kochfeld nicht als Abstellfläche oder

• Das Glaskeramikkochfeld ist stoßfest; dennoch kann es

durch Stöße bzw. Aufprall von spitzen Gegenständen

springen (oder sogar zerbrechen), Schalten Sie das

Kochfeld in einem solchen Fall vom Stromnetz und wenden

Sie sich an die Kundendienststelle.

• Vermeiden Sie, dass das Netzkabel anderer Elektrogeräte

in Kontakt mit heißen Kochfeldteilen gelangt.

• Bitte berücksichtigen Sie, dass die Kochzonen noch für

ca. 30 Minuten nach dem Ausschalten sehr heiß bleiben.

Die Restwärme wird auf der entsprechenden Anzeige

eingeblendet (siehe Inbetriebsetzung und Gebrauch).

• Halten Sie sämtliche Gegenstände, die schmelzen

könnten, wie Plastikteile oder Kunststoffe sowie Zucker

oder stark zuckerhaltige Speisen von dem Kochfeld

fern. Achten Sie besonders auf Verpackungsmaterial,

Frischhaltefolie und Alufolie: Wird derartiges Material

auf den noch heißen oder warmen Oberflächen

belassen, können sie das Kochfeld dauerhaft

• Stellen Sie Stieltöpfe und Pfannen immer mit nach

innen gerichteten Griffen auf die Kochstelle, um

jegliches Risiko durch unbeabsichtigtes Anstoßen

• Ziehen Sie den Netzstecker nicht am Netzkabel aus

der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor

Wartungsmaßnahmen stets den Netzstecker aus der

• Das Gerät ist nicht zur Verwendung durch Personen

(einschließlich Kinder) mit eingeschränkten

körperlichen, geistigen oder Wahrnehmungsfähigkeiten

oder aber ohne ausreichende Erfahrung und

Produktkenntnis geeignet, sofern sie nicht durch eine

für ihre Sicherheit verantwortliche Person beaufsichtigt

werden oder zuvor Anleitungen zum Gerätegebrauch

• Hinweis für Herzschrittmacherträger oder Träger

anderer medizinischen Implantate:

Das Kochfeld entspricht allen geltenden Richtlinien in

Sachen elektromagnetischer Verträglichkeit.

Dieses Erzeugnis erfüllt demnach sämtliche

gesetzlichen Anforderungen (Richtlinien 89/336/CEE).

Es wurde so konzipiert, dass keine Interferenzen mit

anderen in Einsatz befindlichen elektrischen Geräten

entstehen können, es sei denn, letztere entsprechen

nicht den obigen Richtlinien.

Das Induktions-Kochfeld erzeugt elektromagnetische

Felder im Nahbereich.

Um jegliche Gefahren durch Interferenzen zwischen

dem Kochfeld und dem Schrittmacher auszuschließen,

muss letzterer in Übereinstimmung mit den

bestehenden Richtlinien hergestellt sein.

In dieser Hinsicht können wir nur für die

Übereinstimmung unseres Erzeugnisses gerantieren.

Für Informationen hinsichtlich der Konformität oder

eventueller Unverträglichkeiten bitten wir Sie, sich an

den behandelnden Arzt oder an die Herstellfirma des

Herzschrittmachers wenden zu wollen.

• Kinder dürfen nicht mit dem Gerät spielen.

• Legen Sie bitte keine Metallgegenstände (Messer,

Löffel, Deckel usw.) auf das Kochfeld; sie könnten

• Dieses Gerät kann nicht mit einem externen Timer

oder einem getrennten Fernsteuerungssystem

• Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften; Verpackungsmaterial kann

wiederverwertet werden.

• Die europäische Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte (WEEE) sieht vor, dass Haushaltsgeräte

nicht mit dem normalen Hausmüll entsorgt werden dürfen.

Die Altgeräte müssen getrennt gesammelt werden, um

die Rückführung und das Recycling der Materialen zu

optimieren, aus denen die Geräte hergestellt sind, und um

mögliche Belastungen der Gesundheit und der Umwelt zu

verhindern. Das Mülleimersymbol ist auf allen Produkten

dargestellt, um an die Verpflichtung zur getrennten

Abfallsammlung zu erinnern. Für weitere Informationen

zur korrekten Entsorgung können sich die Besitzer von

elektrischen Haushaltsgeräten an die übergeordnete

öffentliche Einrichtung oder an ihren Händler wenden.62

DE Reinigung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom

Stromnetz zu trennen.

Reinigung des Gerätes ! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln wie Backofensprays,

Fleckenentferner, Rostentfernungsmittel, Reiniger in

Pulverform und Scheuerschwämme ist zu vermeiden:

diese können die Oberfläche des Kochfeldes dauerhaft

beschädigen. ! Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur täglichen Pflege genügt es, das Kochfeld mit

einem feuchten Schwamm abzuwischen und mit

Küchenpapier abzutrocknen.

• Bei besonders starker Verschmutzung sollte ein

spezielles Reinigungsmittel für Glaskeramik verwendet

werden; anschließend ist das Kochfeld mit Wasser

abzuspülen und sorgfältig abzutrocknen.

• Starke Verschmutzungen lassen sich mit einem

Schaber (Klingenschaber) entfernen. Sie sollten so

schnell wie möglich - und nicht erst nach Abkühlen

des Kochfeldes - entfernt werden, um zu vermeiden,

dass sich die Verschmutzungen festsetzen. Gute

Ergebnisse lassen sich auch mit einem für Glaskeramik

geeigneten Spezialschwamm aus Edelstahlwolle und

einer einfachen Spüllauge erzielen.

• Auf dem Kochfeld versehentlich geschmolzene

Alufolie, Plastikteile oder Kunststoffe, sowie

Zuckerreste müssen umgehend mit einem Schaber

von der noch warmen Oberfläche entfernt werden.

• Nach der Reinigung kann das Kochfeld mit einem

Pflegeprodukt nachbehandelt werden: Der unsichtbare

Schutzfilm, den ein solches Produkt hinterlässt,

schützt die Oberfläche vor eventuell überkochenden

Speisen. Es empfiehlt sich, diese Nachbehandlung bei

lauwarmem oder abgekühltem Gerät vorzunehmen.

• Achten Sie darauf, das Kochfeld nach der Reinigung

stets mit klarem Wasser abzuspülen und anschließend

abzutrocknen. Rückstände der Reinigungsmittel

könnten sich nämlich bei der nächsten Benutzung des

Kochfeldes ihrerseits festsetzen.

Edelstahlrahmen (nur bei mit Rahmen versehenen

Auf den Edelstahlteilen könnten Flecken zurückbleiben,

sollte stark kalkhaltiges Wasser oder phosphorhaltiges

Spülmittel für längere Zeit darauf vorhanden sein.

Es ist ratsam, das Kochfeld nach der Reinigung gut

nachzuspülen und abzutrocknen. Wird versehentlich

Wasser darauf verschüttet, muss es sofort sorgsam

getrocknet werden. ! Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden Sie

bitte keine Produkte zur Reinigung und Entfettung, die

nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als erforderlich

erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur Befestigung

der seitlichen Zentrierungsfedern dienen;

2. lockern Sie die Schrauben der Eck-Befestigungsbügel;

3. nehmen Sie das Kochfeld aus dem Möbelausschnitt

heraus. ! Wir empfehlen dringlich, Innenmechanismen nicht eigenhändig zu reparieren. Kontaktieren Sie bei

Störungen bitte den Kundendienst.

Technische Beschreibung der Modelle

Kochen mit Induktion ist die schnellste und zeitsparendste Art des Kochens. Im Gegensatz zu herkömmlichen

Kochplatten, heizt sich nicht die Kochzone auf: die Hitze wird direkt im Innern des Topfes entwickelt, der hierzu

notwendigerweise über einen Boden aus magnetisiertem Material verfügen muss. VIB 633 C EIVIA 633 C EKochfelderKochzonenHinten linksHinten rechtsVorne linksVorne rechtsGesamtleistungLeistung (W) Leistung (W)I 1200 - B1600I 1500 - B 2000I 1500 - B 2000I 1200 - B1600 7200

VIB 644 C E VIB 744 C E Legende:

I = Einfache Induktions-Kochzone

B = Booster: Die Leistung dieser Kochzone kann erhöht werden.63
