BEDIENUNGSANLEITUNG D72E34N0 NEFF

Allgemeine Informationen 4

Hinweise zum Umweltschutz 4

Vor dem ersten Benutzen 4

Sicherheitshinweise 5

Bestimmungsgemäße Verwendung 5

Technische Sicherheit 5

Spezielle Hinweise für Gaskochgeräte 6

Sachgemäßer Gebrauch 7

Sachgemäße Montage 7

Reinigung und Pege 10

Aus- und Einbau der Fettlter 11

Aus- und Einbauen der Metall-Fettlter 11

Ein- und Ausbauen des Aktivkohlelters 11

Auswechseln der Lampen 12

Elektrischer Anschluss 14

Montagevorbereitung 15

Montage der Kaminverblendung 174

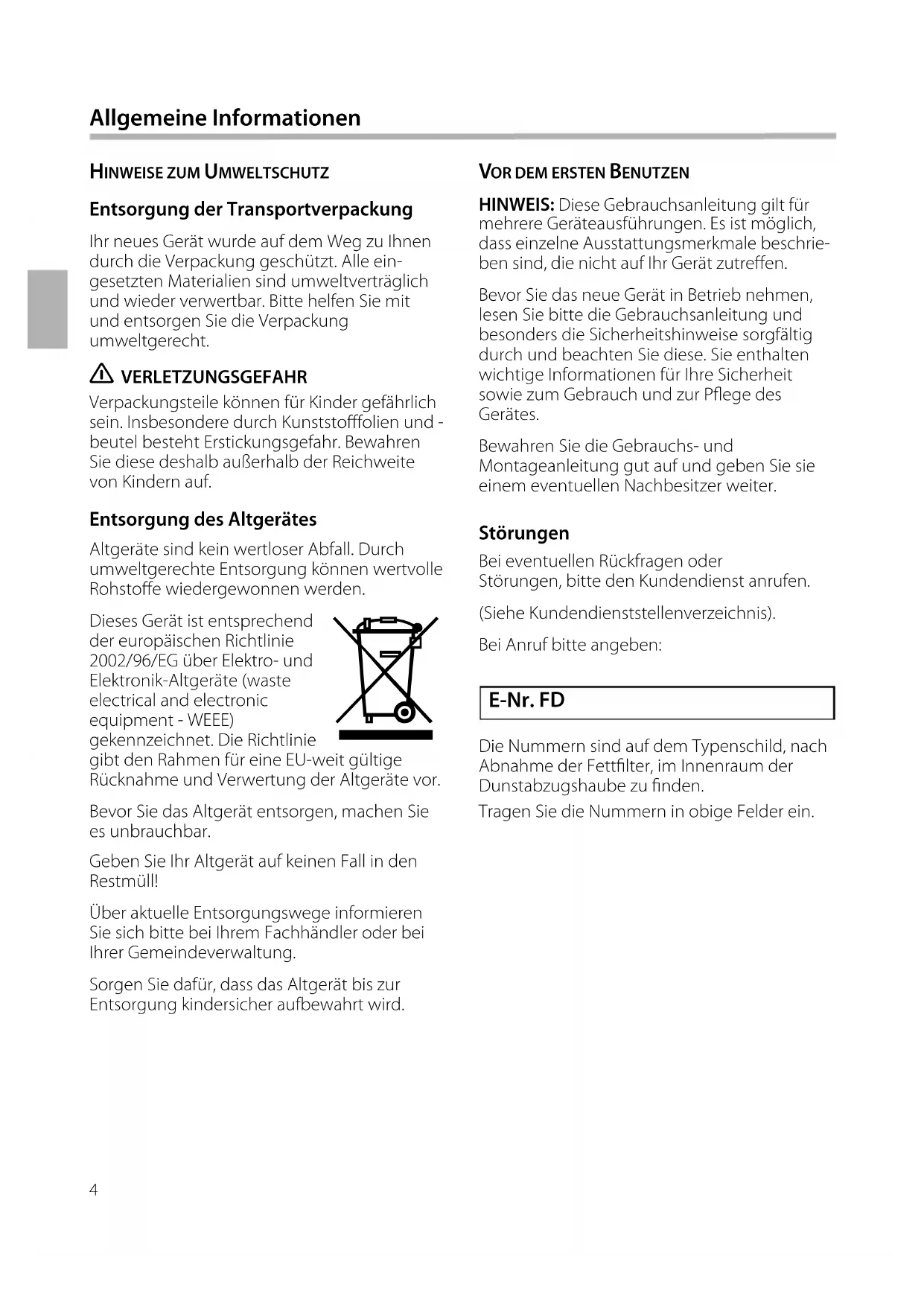

E-Nr. FD V OR DEM ERSTEN BENUTZENHINWEIS: Diese Gebrauchsanleitung gilt fürmehrere Geräteausführungen. Es ist möglich,dass einzelne Ausstattungsmerkmale beschrie-ben sind, die nicht auf Ihr Gerät zutreen.Bevor Sie das neue Gerät in Betrieb nehmen,lesen Sie bitte die Gebrauchsanleitung undbesonders die Sicherheitshinweise sorgfältigdurch und beachten Sie diese. Sie enthaltenwichtige Informationen für Ihre Sicherheitsowie zum Gebrauch und zur Pege desGerätes. Bewahren Sie die Gebrauchs- undMontageanleitung gut auf und geben Sie sieeinem eventuellen Nachbesitzer weiter.

HINWEISE ZUM UMWELTSCHUTZ Entsorgung der Transportverpackung Ihr neues Gerät wurde auf dem Weg zu Ihnendurch die Verpackung geschützt. Alle ein-gesetzten Materialien sind umweltverträglichund wieder verwertbar. Bitte helfen Sie mitund entsorgen Sie die Verpackungumweltgerecht.  VERLETZUNGSGEFAHR Verpackungsteile können für Kinder gefährlichsein. Insbesondere durch Kunststofolien und -beutel besteht Erstickungsgefahr. BewahrenSie diese deshalb außerhalb der Reichweitevon Kindern auf. Entsorgung des Altgerätes Altgeräte sind kein wertloser Abfall. Durchumweltgerechte Entsorgung können wertvolleRohstoe wiedergewonnen werden.Dieses Gerät ist entsprechendder europäischen Richtlinie2002/96/EG über Elektro- undElektronik-Altgeräte (wasteelectrical and electronicequipment - WEEE)gekennzeichnet. Die Richtliniegibt den Rahmen für eine EU-weit gültigeRücknahme und Verwertung der Altgeräte vor.Bevor Sie das Altgerät entsorgen, machen Siees unbrauchbar.Geben Sie Ihr Altgerät auf keinen Fall in denRestmüll!Über aktuelle Entsorgungswege informierenSie sich bitte bei Ihrem Fachhändler oder beiIhrer Gemeindeverwaltung.Sorgen Sie dafür, dass das Altgerät bis zurEntsorgung kindersicher aufbewahrt wird. Störungen Bei eventuellen Rückfragen oder Störungen, bitte den Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben:Die Nummern sind auf dem Typenschild, nachAbnahme der Fettlter, im Innenraum derDunstabzugshaube zu nden.Tragen Sie die Nummern in obige Felder ein. )

Allgemeine Informationen5

Bestimmungsgemäße Verwendung

Diese Dunstabzugshaube entspricht den

vorgeschriebenen Sicherheitsbestimmungen.

Ein unsachgemäßer Gebrauch kann zu Schäden

an Personen oder Sachen führen.

 Die Dunstabzugshaube darf ausschließlich

im Haushalt benutzt werden. Der Hersteller

haftet nicht für Schäden, die durch unsach-

gemäßen Gebrauch oder falsche Bedienung

 Der Hersteller kann nicht für Schäden

verantwortlich gemacht werden, die auf

Nichtbeachtung der Sicherheitshinweise

zurückzuführen sind.

 VERLETZUNGSGEFAHR Kinder nicht mit der Dunstabzugshaube

spielen lassen! Erwachsene und Kinder dürfen

nie unbeaufsichtigt das Gerät betreiben,

– wenn sie körperlich oder geistig dazu

nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung

fehlen, das Gerät richtig und sicher zu

Technische Sicherheit

Die Dunstabzugshaube hat das Werk in

einwandfreiem Zustand verlassen. Kontrollieren

Sie das Gerät dennoch vor der Montage auf

sichtbare Schäden. Ist es beschädigt, dürfen Sie

es nicht einbauen oder installieren!

 Wird die Anschlussleitung der

Dunstabzugshaube beschädigt, muss sie

durch den Hersteller, seinen Kundendienst

oder eine ähnlich qualizierte Person ersetzt

werden, um Gefährdungen zu vermeiden.

 Montage (einschließlich elektrischer

Anschluss), Wartung oder Reparatur der

Dunstabzugshaube dürfen nur von einer

Fachkraft durchgeführt werden.

In jedem Fall muss die Dunstabzugshaube

durch Ziehen des Netzsteckers oder

Ausschalten der Sicherung stromlos gemacht

 Sicherheitshinweise

 Durch unsachgemäße Montage, Wartung

oder Reparatur können erhebliche Gefahren

für den Benutzer entstehen, für die der

Hersteller nicht haftet.

 Veränderungen des elektrischen oder

mechanischen Aufbaus sind gefährlich und

dürfen nicht vorgenommen werden!

Sie können auch zu Fehlfunktionen an der

Dunstabzugshaube führen.

Gleichzeitiger Betrieb der Dunstabzugs-

haube mit einer raumluftabhängigen

Raumluftabhängige Feuerstätten sind z.B

gas-, öl-, holz-, oder kohlebetriebene

Heizgeräte, Durchlauferhitzer,

Warmwasserbereiter, Kochmulden oder

Backöfen, die Verbrennungsluft aus dem

Aufstellraum beziehen und deren Abgase

durch einen Kamin ins Freie abgeführt werden.

 VERGIFTUNGSGEFAHR Bei gleichzeitigem Betrieb der Dunstabzugs-

haube mit einer raumluftabhängigen

Feuerstätte besteht Vergiftungsgefahr durch

zurückgesaugte Verbrennungsgase.6

 Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der Feuerstätte

4Pa (0,04mbar) nicht überschreitet.

Dies kann erreicht werden, wenn durch nicht

verschließbare Önungen, z.B. in Türen,

Fenstern, in Verbindung mit einem Zuluft-/

Abluftmauerkasten oder durch andere

technische Maßnahmen, die zur Verbrennung

benötigte Luft nachströmen kann.

 Es muss daher immer für ausreichend Zuluft

 Ein Zuluft-/Abluftmauerkasten allein stellt die

Einhaltung des Grenzwertes nicht sicher.

HINWEIS: Bei der Beurteilung muss immer der

gesamte Lüftungsverbund der Wohnung

beachtet werden. Ziehen Sie zur Beurteilung

den Rat des zuständigen Schornsteinfeger-

 Wird die Dunstabzugshaube ausschließlich

im Umluftbetrieb eingesetzt, ist der Betrieb

ohne Einschränkung möglich.

Spezielle Hinweise für Gaskochgeräte

Bei der Montage über Gaskochstellen sind

die national einschlägigen gesetzlichen

Bestimmungen (zB in Deutschland: Technische

Regeln Gasinstallation TRGI) zu beachten.

 Es müssen die jeweils gültigen

Einbauvorschriften und -hinweise der Gas-

Gerätehersteller beachtet werden.

 Bei der Montage ist zu beachten, dass sich

nur eine Seite der Dunstbzugshaube direkt

neben einem Hochschrank oder einer Wand

benden darf. Es besteht sonst die Gefahr eines

Hitzestaus. Der Abstand zur Wand oder zum

Hochschrank muss mindestens 50mm

 VERBRENNUNGSGEFAHR Betreiben Sie nicht mehr als zwei Gaskoch-

stellen gleichzeitig über einen Zeitraum von

max. 15 Minuten bei höchster Wärme-

belastung. Durch die Hitzeeinwirkung besteht

Verbrennungsgefahr beim Berühren der

 Beachten Sie, dass ein Großbrenner mit

mehr als 5 kW (Wok) der Leistung von zwei

Gasbrennern entspricht.

 Die Dunstabzugshaube kann durch die

starke Hitzeeinwirkung beschädigt werden.

 Betreiben Sie eine Gaskochstelle nie ohne

aufgesetztes Kochgeschirr. Regeln Sie die

Flamme so, dass sie nicht über das

Kochgeschirr hinausragt.

 Sicherheitshinweise7

Sachgemäßer Gebrauch

 Reinigen Sie die Dunstabzugshaube

sorgfältig vor der ersten Inbetriebnahme.

 Vor jeder Reinigung und Pege ist die

Dunstabzugshaube durch Ziehen des

Netzsteckers oder Ausschalten der Sicherung

 Lampen (insbesondere Halogenlampen)

werden bei Betrieb sehr heiß. Auch einige Zeit

nach dem Ausschalten besteht noch

Vor jedem Lampenwechsel muss die

Dunstabzugshaube stromlos gemacht werden

und die Lampen müssen abgekühlt sein!

 Betreiben Sie die Dunstabzugshaube nur

mit eingesetzten Lampen.

 Schalten Sie die Dunstabzugshaube immer

ein, wenn eine Kochstelle benutzt wird. Bei

nicht eingeschalteter Dunstabzugshaube kann

sich Kondenswasser bilden. Dadurch können

Korrosionsschäden am Gerät auftreten.

Dunstabzugshaube ab.

 BRANDGEFAHR Nicht unter der Dunstabzugshaube ambieren

oder mit oener Flamme arbeiten.

Die eingeschaltete Dunstabzugshaube zieht

Flammen in den Filter. Durch Ablagerungen

am Fettlter besteht Brandgefahr!

 Beaufsichtigen Sie Töpfe, Pfannen und

Frittiergeräte, wenn Sie Speisen mit Ölen und

Fetten, z.B. Pommes Frites, zubereiten.

Überhitzte Öle oder Fette können sich leicht

Durch regelmäßige Reinigung der Fettter

und den rechtzeitigen Wechsel des Aktiv-

kohlelters beugen Sie einer Brandgefahr vor.

Betreiben Sie die Dunstabzugshaube nie

 Beachten sie die Herstellerangaben für das

Kochgerät, ob der Betrieb einer Dunstabzugs-

haube darüber möglich ist.

 Sofern vom Hersteller des Kochgerätes

keine größeren Sicherheitsabstände

vorgegeben sind, gilt ein Mindestabstand

– zwischen Elektrokochstellen und Unter-

kante der Dunstabzugshaube von

– zwischen Gaskochstellen (Oberkante

Topfträger) und Unterkante der

Dunstabzugshaube von

(siehe Abbildungen auf Seite 2)

 Werden unterschiedliche Kochgeräte

betrieben, gilt der größte angegebene

 Die Breite der Dunstabzugshaube muss der

Breite der Kochstelle entsprechen.

Über einer Feuerstätte für feste Brennstoe,

von der eine Brandgefahr (z.B. Funkenug)

ausgehen kann, ist die Montage der

Dunstabzugshaube nur dann zulässig, wenn

die Feuerstätte eine geschlossene, nicht

abnehmbare Abdeckung hat und die

länderspezischen Vorschriften eingehalten

werden. Diese Einschränkung gilt nicht für Gas-

Herde und Gas-Mulden.

 Um Schäden an der Kochstelle zu

vermeiden, muss diese bei der Montage der

Dunstabzugshaube abgedeckt werden.

 Sicherheitshinweise8

Die Dunstabzugshaube ist im Abluft- und

Umluftbetrieb verwendbar.

Die angesaugte Luft wird durch die Fettlter

gereinigt und durch ein Rohrsystem ins Freie

Die angesaugte Luft wird durch die Fettlter

und einen Aktivkohlelter gereinigt und wie-

der in die Küche zurückgeführt.

Um die Geruchsstoe im Umluftbetrieb zu bin-

den, muss ein Aktivkohlelter eingebaut wer-

den (siehe “Aus- und Einbau der Fettter”).

Das komplette Montage-Set sowie die Ersatzl-

ter sind im Fachhandel, beim Kundendienst

oder im Online-Shop erhältlich. Die Zubehör-

Nummer nden Sie am Ende der Gebrauchs-

Bedienung HINWEIS: Es ist empfehlenswert, das Gebläsebei Kochbeginn einzuschalten und erst einigeMinuten nach Kochende wiederauszuschalten. Der Küchendunst wird so amwirkungsvollsten beseitigt. Einschalten des Lüfters und

Einstellen der Lüfterstufen  Drücken Sie die Taste 1. Bei stärkeremKüchendunst schalten Sie in Stufe 2 oder 3. Ausschalten des Lüfters

 Drücken Sie die Taste 0.

Beleuchtung  Die Beleuchtung kann unabhängig vomLüfter ein- oder ausgeschaltet werden. Für Geräte mit Intensivstufe Durch die Intensivstufe P wird die höchsteLeistung erreicht. Sie kann bei vorübergehendstarker Dunst- und Geruchsentwicklungeingesetzt werden.

 Die Beschreibung der Bedienung gilt fürmehrere Geräteausführungen. Es ist möglich,dass einzelne Ausstattungsmerkmalebeschrieben sind, die nicht auf Ihr Gerätzutreen.

1230P Licht LüfterstufenLichtLüfterstufenLichtLüfterstufenIntensiv-stufe10

Reinigung und Pflege

 VERLETZUNGSGEFAHR Vor jeder Reinigung und Pege ist die Dunst-

abzugshaube durch Ziehen des Netzsteckers

oder Ausschalten der Sicherung stromlos zu

HINWEIS: Beachten Sie die Garantiebestim-

mungen im beiliegenden Serviceheft.

 Die Geräteoberächen und Bedien-

elemente sind kratzempndlich. Beachten Sie

daher die folgenden Reinigungshinweise:

– Vermeiden Sie die Reinigung der Dunst-

abzugshaube mit trockenen Tüchern,

kratzenden Schwämmen, Scheuermitteln

sowie sand-, soda-, säure-, chloridhaltigen

oder sonstigen aggressiven Reinigungs-

– Reinigen Sie die Geräteoberächen und

Bedienelemente nur mit einem weichen,

feuchten Tuch, Spülmittel oder einem

milden Fensterreiniger.

– Kratzen Sie angetrocknete Verschmutzungen

nicht ab, sondern weichen Sie diese mit

einem feuchten Tuch auf.

– Reinigen Sie im Bereich der Bedienele-

mente vorsichtig, um ein Eindringen von

Nässe in die Elektronik zu vermeiden.

HINWEIS: Reinigen Sie Edelstahloberächen

nur in Schlirichtung!

Verwenden Sie für die Bedientasten keinen

Hinweis zur Gerätepege

 Geeignete Reinigungs- und Pegemittel für

Ihr Gerät können Sie über die Hotline oder den

Online-Shop (siehe Umschlagseite) beziehen.

Die eingesetzten Metall-Fettlter nehmen die

fettigen Bestandteile des Küchendunstes auf.

Die Filtermatten bestehen aus unbrenn-

 BRANDGEFAHR Bei zunehmender Sättigung der Filter mit

fetthaltigen Rückständen erhöht sich die

Entammbarkeit. Außerdem kann die Funktion

der Dunstabzugshaube beeinträchtigt werden.

 Durch rechtzeitiges Reinigen der Metall-

Fettlter wird der Brandgefahr vorgebeugt.

 Beim Reinigen der Fettlter auch die

zugänglichen Gehäuseteile mit einem

feuchten Tuch von abgelagertem Fett reinigen.

Reinigen der Metall-Fettlter ...

 Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Metall-Fettlter 1x im

Monat gereinigt werden.

... in der Spülmaschine

 Das Reinigen der Metall-Fettlter kann in

der Geschirrspülmaschine erfolgen. Dabei

können leichte Verfärbungen auftreten, die

aber keinen Einuss auf die Funktion der

 Die Filter müssen locker in der Geschirr-

spülmaschine liegen. Sie dürfen nicht

 Filter mit Randabsaugung müssen mit der

Edelstahlseite nach oben in der Geschirrspül-

HINWEIS: Stark gesättigte Metall-Fettlter

nicht zusammen mit Geschirr reinigen.

Beim Reinigen von Hand, die Fettlter in

heißer Spüllauge einweichen, abbürsten, gut

ausspülen und abtropfen lassen.

 Verwenden Sie keine aggressiven, säure-

oder laugenhaltigen Reinigungsmittel.

 Bei besonders hartnäckigen Verschmutz-

ungen empfehlen wir die Reinigung mit einem

speziellen Fettlöser-Spray. Dieses kann über

den Online-Shop bestellt werden.11

Aus- und Einbau der Fettfilter

Aktivkohlelter binden die Geruchsstoe

Bei normalem Betrieb (täglich 1 bis 2

Stunden) müssen die Aktivkohlelter ungefähr

2x im Jahr ausgetauscht werden.

 Der Aktivkohlelter ist im Fachhandel, beim

Kundendienst oder im Online-Shop erhältlich

(siehe Sonderzubehör). Verwenden Sie nur

 Aktivkohlelter enthalten keine Schadstoe.

Sie können im Hausmüll entsorgt werden.

Ein- und Ausbauen des Aktivkohlelters

1. Bauen Sie die Fettlter aus (siehe Aus- und

Einbauen der Metall-Fettlter).

2. Setzen Sie den Aktivkohlelter ein.

3. Rasten Sie die Lasche ein.

4. Setzen Sie die Fettlter wieder ein (siehe

Aus- und Einbauen der Metall-Fettlter).

 VERLETZUNGSGEFAHR Vor dem Ein- und Ausbau der Fettlter ist die

Dunstabzugshaube durch Ziehen des Netz-

steckers oder Ausschalten der Sicherung

Aus- und Einbauen der Metall-Fettlter

1. Önen Sie die Verriegelung und klappen Sie

Fassen Sie dabei mit der anderen Hand

unter die Fettlter.

(bei Filtern mit Randabsaugung)

2. Reinigen Sie die Fettlter.

3. Setzen Sie die gereinigten Fettlter wieder

Auswechseln der Lampen

Wechsel der Glühlampen

 VERLETZUNGSGEFAHR Glühlampen werden bei Betrieb sehr heiß.

Auch einige Zeit nach dem Ausschalten

besteht noch Verbrennungsgefahr!

Glühlampen vor dem Wechseln vollständig

1. Heben Sie die Lampenabdeckung leicht an.

2. Schieben Sie die Lampenabdeckung zur

3. Ersetzen Sie die defekte Lampe durch eine

neue des gleichen Typs und gleicher

Leistung (siehe Typenschild).

4. Setzen Sie die Lampenabdeckung wieder ein.

5. Stellen Sie durch Einstecken des Netzsteckers

oder durch Einschalten der Sicherung die

Stromversorgung wieder her.

HINWEIS: Sollte die Beleuchtung nicht

funktionieren, kontrollieren Sie, ob die Lampen

richtig eingesteckt sind.

Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen

Lampen zu vermeiden.  Beachten Sie vor dem Auswechseln der Lampen unbedingt die Hinweise und

Warnungen im Kapitel “Sicherheitshinweise”!  Die Beschreibung des Lampenwechsels gilt für mehrere Geräteausführungen.

HINWEIS: Beachten Sie die Garantiebestim-

mungen im beiliegenden Serviceheft.

Wechsel der Halogenlampen

 VERLETZUNGSGEFAHR Halogenlampen werden bei Betrieb sehr heiß.

Auch einige Zeit nach dem Ausschalten

besteht noch Verbrennungsgefahr!  Die Halogenlampen müssen vor dem Wechseln vollständig abgekühlt sein.

1. Entfernen Sie den Lampenring vorsichtig

mit einem geeigneten Werkzeug.

2. Ersetzen Sie die defekte Lampe durch eine

neue des gleichen Typs und gleicher

Leistung (siehe Typenschild).

HINWEIS: Halogenlampen dürfen beim

Einsetzen nicht am Glaskolben berührt

werden. Verwenden Sie daher zum Einsetzen

des Leuchtmittels ein sauberes Tuch.

3. Setzen Sie die Lampenabdeckung wieder ein.

4. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der

Sicherung die Stromversorgung wieder her.

 Beachten Sie vor der Montage unbedingt

die Hinweise und Warnungen im Kapitel

“Sicherheitshinweise”!

 Die Abluft wird über einen Lüftungsschacht

nach oben, oder direkt durch die

Außenwand ins Freie geleitet.

HINWEIS: Die Abluft darf weder in einen in

Betrieb bendlichen Rauch- oder Abgaskamin

noch in einen Schacht, welcher der Entlüftung

von Aufstellungsräumen von Feuerstätten

dient, abgegeben werden.

 Soll die Abluft in einen nicht in Betrieb

bendlichen Rauch- oder Abgaskamin geführt

werden, ist die Zustimmung des zuständigen

Schornsteinfegermeisters einzuholen.

 Bei der Ableitung von Abluft sind die

behördlichen und gesetzlichen Vorschriften

(z. B. Landesbauordnungen) zu beachten.

 Wird die Abluft durch die Außenwand

geleitet, sollte ein Teleskop-Mauerkasten

Die Dunstabzugshaube erreicht ihre

optimale Leistung durch:

– ein kurzes, geradliniges Abluftrohr und

– einen möglichst großen Rohrdurchmesser.

 Sollten sich Rohrbögen nicht vermeiden

lassen, achten Sie auf möglichst große Radien.

HINWEIS: Der Einsatz von langen, rauhen

Abluftrohren, vielen Rohrbögen oder Rohr-

durchmessern kleiner als 150 mm, führt zu

einer Abweichung von der optimalen Luftleis-

tung und zu einer Geräuscherhöhung.

 Zum Verlegen der Abluftleitung dürfen nur

Rohre oder Schläuche aus nichtbrennbarem

Material verwendet werden.

Für Beanstandungen, die auf Planung und

Ausführung der Rohrstrecke zurückzuführen

sind, übernimmt der Hersteller der

Dunstabzugshauben keine Gewährleistung.

Der Durchmesser der Abluftrohre sollte

nicht kleiner als 150 mm sein.

Wir empfehlen einen Innendurchmesser von

150 mm, jedoch mindestens 120 mm.

 Flachkanäle müssen einen gleichwertigen

Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen

 Bei abweichenden Rohrdurchmessern:

Dichtstreifen einsetzen.

Anschluss Abluftrohr Ø 150 mm

 Abluftrohr direkt am

Luftstutzen befestigen und

geeignet abdichten. Bei

Aluminiumrohres, den

Anschlussbereich vorher

Anschluss Abluftrohr Ø 120 mm

 Reduzierstutzen direkt am

Luftstutzen befestigen.

 Abluftrohr am Reduzier-

 Beide Verbindungsstellen

Bei erforderlichem Festanschluss

Installationsseitig ist eine Trennvorrichtung

vorzusehen. Als Trennvorrichtung gelten

Schalter mit einer Kontaktönung von mehr

als 3 mm und allpoliger Abschaltung. Dazu

gehören LS-Schalter, Sicherungen und

Die erforderlichen Anschlussdaten sind nach

Herausnahme der Fettlter auf dem Typen-

schild im Innenraum des Gerätes zu nden.

Länge der Anschlussleitung: ca. 1,30 m.

Diese Dunstabzugshaube entspricht den EG-

Funkentstörbestimmungen.

ELEKTRISCHER ANSCHLUSS

Beachten Sie vor dem elektrischen

Anschluss unbedingt die Hinweise und

Warnungen im Kapitel “Sicherheitshinweise”!  Die Dunstabzugshaube darf nur durch einen qualizierten Elektroinstallateur, der die

Vorschriften des zuständigen Elektrizitäts-

Versorgungsunternehmens kennt,

angeschlossen werden.

 VERLETZUNGSGEFAHR Wird die Anschlussleitung der Dunstabzugs-

haube beschädigt, muss sie durch den

Hersteller, seinem Kundendienst oder einer

ähnlich qualizierten Person ersetzt werden,

um Gefährdungen zu vermeiden.  Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte

Schutzkontaktsteckdose angeschlossen

werden.  Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung

– Die Schutzkontaktsteckdose sollte über einen

eigenen Stromkreis angeschlossen sein.

– Ist die Schutzkontaktsteckdose nach der

Montage der Dunstabzugshaube nicht

mehr zugänglich, muss eine Trenn-

vorrichtung wie beim Festanschluss

Die Dunstabzugshaube ist für die

Wandmontage vorgesehen.

Achten Sie bei der Montage auch auf even-

tuell zu montierende Sonderzubehörteile, z.B.

das Starterset für Umluftbetrieb. Beachten Sie

die ergänzend beigefügte Montageanweisung.  Achten Sie auf den Mindestabstand zwischen Kochstelle und Dunstabzugshaube

(siehe “Sicherheitshinweise, Sachgemäße

Montage”)!  Vermeiden Sie Beschädigungen der empndlichen Oberächen!

Vorbereiten der Wand

 VERLETZUNGSGEFAHR,

GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgese-

henen Montageort auf das Vorhandensein von

unter Putz verlegten elektrischen oder ande-

ren Installationsleitungen.  Die Wand muss eben und senkrecht sein. 

Die beiliegenden Schrauben und Dübel

sind für massives Mauerwerk geeignet.

Verwenden Sie für andere Wandkonstruk-

tionen (z. B. Rigips, Porenbeton,

Poroton-Mauerziegel) die entsprechenden

Achten Sie auf eine ausreichende Tragfähigkeit

der Wand.  Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben

entspricht.  Für festen Halt der Dübel ist zu sorgen. Max. Gewicht der Dunstabzugshaube

Konstruktionsänderungen im Rahmen der

technischen Entwicklung bleiben vorbehalten.

1. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine senkrechte

Mittellinie an die Wand anzeichnen.

2. Mit Hilfe der beiliegenden Schablone

Positionen für die Schrauben und, zum

leichteren Einhängen, die Kontur des

Einhängebereiches anzeichnen.

Der untere Rand der Schablone entspricht

dem unteren Rand der Dunstabzugshaube.

3. 2 Löcher für die Aufhängung der

Dunstabzugshaube sowie 2 Löcher für den

Haltewinkel der Kaminverblendung Ø 8 mm

bohren und Dübel wandbündig eindrücken.

4. Den Haltewinkel für die Kaminverblendung

5. Die Aufhängungen für die

Dunstabzugs-haube anschrauben:

handfest, max. 3 Nm.

Achten Sie auf die richtige Lage der

Unterlegscheiben und der Aufhängungen!

Aufhängen und Ausrichten 1. Die Schutzfolie der Dunstabzugshaubezuerst hinten und nach der Montagevollständig abziehen.2. Die Dunstabzugshaube so einhängen, dasssie fest hinten an den Aufhängungeneinrastet Ⓐ. 3. Die Dunstabzugshaube durch Drehen derAufhängungen waagerecht ausrichten. Bei Bedarf kann die Dunstabzugshaubenach rechts oder links verschoben werden Ⓑ.

Sicherungsschrauben und

Sicherungskappen 1. Die Löcher für die Sicherungsschraubenanzeichnen. Die Dunstabzugshaubeabhängen, Löcher für die Sicherungs-schrauben bohren und Dübel wandbündigeindrücken.2. Die Dunstabzugshaube einhängen und dieSicherungsschrauben fest eindrehen.3. Die Sicherungskappen mit dem Pfeil nachoben auf die Aufhängungen drücken, bissie hörbar einrasten Ⓒ.

 VERLETZUNGSGEFAHR Überprüfen Sie unbedingt, dass alleSicherungsschrauben und dieSicherungskappen fest montiert sind!4. Rohrverbindung herstellen (siehe“Rohrverbindung”).5. Elektrische Verbindung herstellen (siehe“Elektrischer Anschluss”). Demontage der Sicherungskappen  Zur Demontage die Sicherungskappen derAufhängungen mit einem geeignetenWerkzeug z. B. einem achen Schraubendreherentfernen.

4. Kaminverblendungen auf der Dunstabzugs-

haube aufsetzen, die innere Kamin-

verblendung nach oben schieben und links

und rechts am Haltewinkel einhängen.

5. Die innere Kaminverblendung mit 2

Schrauben seitlich an den Haltewinkel

Montage der Kaminverblendungen

 VERLETZUNGSGEFAHR Die Innenseiten der Kaminverblendungen

können scharfkantig sein. Wir empfehlen bei

der Montage Schutzhandschuhe zu tragen.

1. Die Kaminverblendungen trennen. Dazu

das Klebeband abziehen.

2. Die Schutzfolie an beiden Kaminver-

blendungen abziehen.

3. Die Kaminverblendungen ineinanderschieben.

HINWEIS: Vermeiden Sie Kratzer beim Ineinan-

derschieben, indem Sie z.B. die Montageschab-

lone als Schutz über die Kante der äußeren

Kaminverblendung legen!

 Achten Sie auf die Position der Schlitze in

der Kaminverblendung!

– Abluftbetrieb: Schlitze der inneren Kamin-

verblendung nach unten.

– Umluftbetrieb: Schlitze der inneren Kamin-

verblendung nach oben.

Technische Regeln Gasinstallation TRGI).

Technische veiligheid 50

elektrische en elektronische

Technische veiligheid

(Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:

Tel.: 01805 213413 oder unter info@neff.de

0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.

Nur für Deutschland gültig!

Online-Shop: www.neff-eshop.com
