BEDIENUNGSANLEITUNG D99S4W0 NEFF

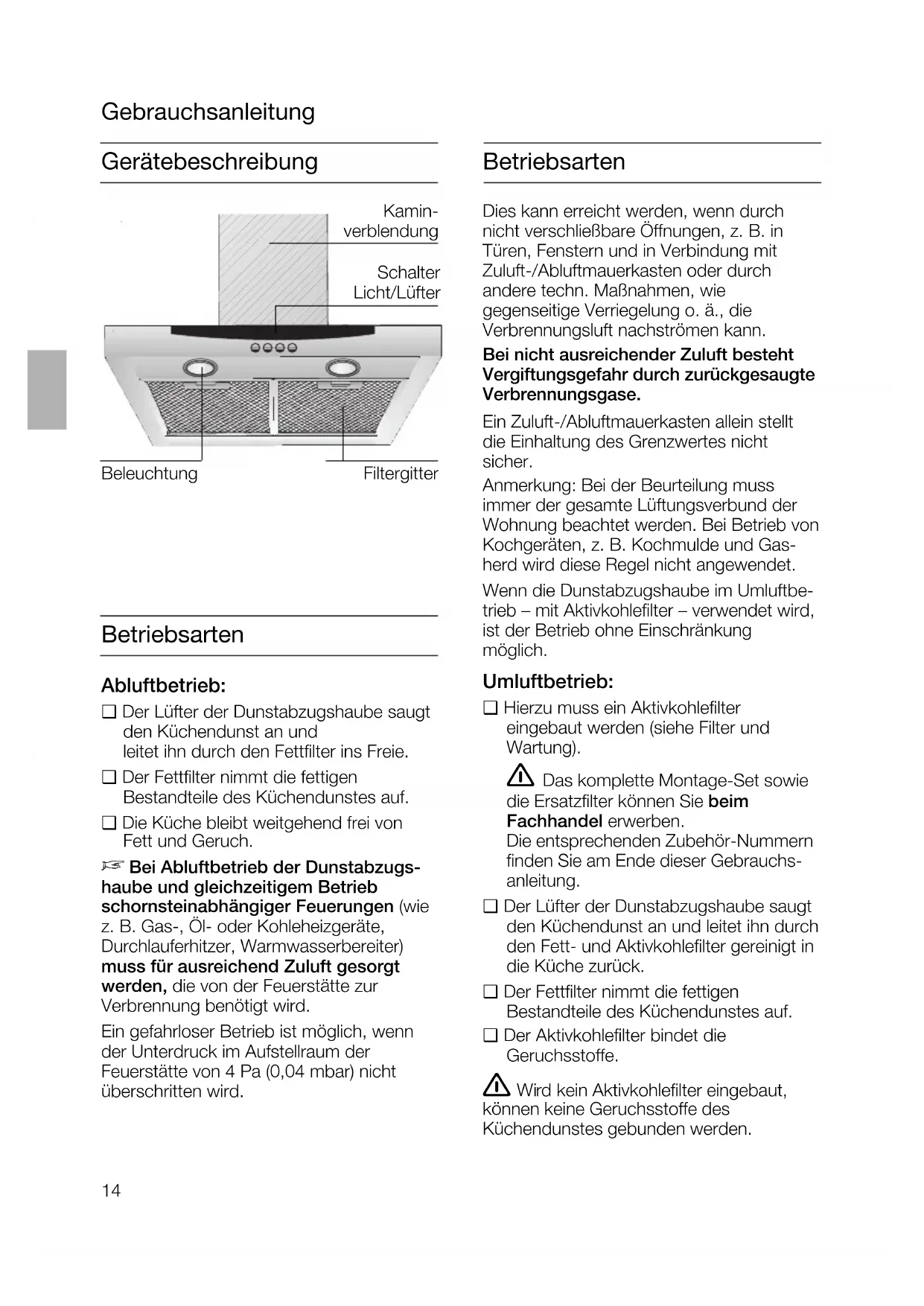

❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
D Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gas-
herd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
❑ Hierzu muss ein Aktivkohlefilter
eingebaut werden (siehe Filter und
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.15
Störungen Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).Bei Anruf bitte angeben: E-Nr. FD Tragen Sie die Nummern in obige Felder ein.Die Nummern sind auf dem Typenschild,nach Abnahme der Fettfilter, im Innenraumder Dunstabzugshaube zu finden. Vor dem ersten Benutzen
Wichtige Hinweise: ❑ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelneAusstattungsmerkmale beschriebensind, die nicht auf Ihr Gerät zutreffen.❑ Diese Dunstabzugshaube entspricht deneinschlägigen Sicherheitsbestimmungen.Reparaturen dürfen nur von Fachkräftendurchgeführt werden.Durch unsachgemäße Reparaturen können erhebliche Gefahren für denBenutzer entstehen. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist derBetrieb der Dunstabzugshaube nur bedingtgestattet (siehe Montageanleitung).Gas-Kochmulden / Gas-Herde Betreiben Sie nicht alle Gas- Kochstellen gleichzeitig über längere Zeit(max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung derGehäuseoberflächen bzw. Gefahr derBeschädigung der Dunstabzugshaube.Beim Betrieb der Dunstabzugshaube übereinem Gas-Kochfeld muss bei gleich-zeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.❑ Bevor Sie das neue Gerät benutzen,lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für IhreSicherheit sowie zum Gebrauch und zurPflege des Gerätes.❑ Bewahren Sie die Gebrauchs- und Montageanweisung ggf. für einen Nachbesitzer gut auf. Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durchden Hersteller oder seinen Kundendienstoder eine ähnlich qualifizierte Person ersetztwerden, um Gefährdung zu vermeiden. Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. Dunstabzugshaube nur mit eingesetzten Lampen betreiben. Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichenLampen zu vermeiden. Dunstabzugshaube nie ohne Fettfilter betreiben. Überhitzte Fette oder Öle können sich leicht entzünden.Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsichtzubereiten. Unter der Dunstabzugshaube nicht flambieren.Brandgefahr am Fettfilter durch ! aufsteigende Flammen.
Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.16
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.
Bedienen der Dunstabzugshau
Einstellen der gewünschten Lüfterstufe:
❑ Drücken Sie die entsprechende Taste.
❑ Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind Metall-
Fettfilter eingesetzt.
Die Filtermatten bestehen aus unbrenn-
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
Durch rechtzeitiges Reinigen der Metall-
Fettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Reinigen der Metall-Fettfilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter 1 x
im Monat gereinigt werden.
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
❑ Der Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
3. Rasten Sie die Lasche ein.
4. Bauen Sie die Fettfilter ein (siehe Aus-
und Einbauen der Metall-Fettfilter).
Wechsel des Aktivkohlefilters:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
❑ Der Aktivkohlefilter ist im Fachhandel
erhältlich (siehe Sonderzubehör).
❑ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
Entsorgung des alten Aktivkohlefilters:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.
1. Bauen Sie die Fettfilter aus (siehe Aus-
und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.
2. Reinigen Sie die Fettfilter.
3. Setzen Sie die gereinigten Fettfilter
Zum Binden der Geruchsstoffe beim
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die Entflammbar-
keit und die Funktion der Dunstabzugs-
haube kann beeinträchtigt werden.
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
Aus- und Einbauen der Metall-Fettfilter:
Achtung: Die Halogenlampen müssen
ausgeschaltet und abgekühlt sein.
1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fassen Sie dabei mit der anderen Hand
unter die Fettfilter.18
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fenster-
putzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Keine scheuernden Mittel oder
kratzende Schwämme verwenden.
❑ Hinweis: Alkohol (Spiritus) nicht auf
Kunststoffflächen anwenden, es
könnten matte Stellen entstehen.
Vorsicht! Küche ausreichend
belüften, keine offene Flamme.
Die Bedientasten nur mit milder
Spüllauge und einem weichen, feuchten
Keinen Edelstahlreiniger für die
Bedientasten verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
Edelstahloberflächen nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
Aluminium-, Lack- und Kunststoff-
❑ Verwenden Sie ein weiches, fusselfreies
Fenster- oder Microfasertuch.
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
❑ Keine Scheuermittel verwenden.
Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des Netz-
steckers oder Ausschalten der Sicherung
die Dunstabzugshaube stromlos.
Die Halogenbirnen werden bei Betrieb
sehr heiß. Auch einige Zeit nach dem Aus-
schalten besteht noch Verbrennungs-
2. Nehmen Sie den Lampenring mit einem
Schraubendreher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus
(handelsübliche Halogenbirne, 12 Volt,
max. 20 Watt, Sockel G4).
Achtung: Steckfassung.
Zum Anfassen der Birne ein sauberes
4. Rasten Sie den Lampenring wieder ein.
5. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
Hinweis: Sollte die Beleuchtung nicht
funktionieren, kontrollieren Sie, ob die
Lampen richtig eingesteckt sind.19
Zusätzliche Hinweise bei Gas-Koch-
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugs-
haube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
Bevor Sie das Altgerät entsorgen, machen
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltver-
träglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen Elektro-
kochstellen und Unterkante der Dunstab-
zugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für Gas-
Herde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.20
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außen-
wand ins Freie geleitet.
D Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Ent-
lüftung von Aufstellungsräumen von Feuer-
stätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vor-
schriften (z. B. Landesbauordnungen) zu
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z. B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o. ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
Wenn die Dunstabzugshaube im Umluftbe-
trieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist dem Gerät keine Rückstauklappe
beigelegt, kann sie über den Fachhandel
Montieren der Rückstauklappe:
❑ Rückstauklappe in den Luftstutzen
Die beiden Klappen müssen sich leicht
federnd nach oben bewegen lassen.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
Optimale Leistung der Dunstabzugs-
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Innendurchmesser 125 mm, jedoch
❑ Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
Sie sollten keine scharfen Umlenkun-
❑ Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
Anschluss Abluftrohr l 125 mm:
❑ Abluftrohr direkt am Luftstutzen
Anschluss Abluftrohr l 100 mm:
❑ Reduzierstutzen (beiliegend oder im
Fachhandel erhältlich) am Luftstutzen
befestigen und daran das Abluftrohr
Elektrischer AnschlussVor der Montage
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontakt-
steckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Das komplette Montage-Set können
Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchs-
Vorbereiten der Wand
❑ Die Wand muss eben und senkrecht
❑ Für festen Halt der Dübel ist zu sorgen.
❑ Mit Aktivkohlefilter,
Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.
1. Fettfilter abnehmen (siehe Gebrauchs-
2. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für
die Schrauben an der Wand anreißen.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei Gas-
Kochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.
4. 4 Löcher für die Dunstabzugshaube und
2 Löcher für die Kaminverblendung
l 8 mm bohren und Dübel wandbündig
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.
5. Die 2 beiliegenden Abstandshalter in
den Haltewinkel für Kaminverblendung
Haltewinkel für Kaminverblendung mit
2 Sechskantschrauben anschrauben.
6. Die beiden oberen Sechskant-
schrauben bis auf ca. 5 mm eindrehen.
7. Dunstabzugshaube an den Schrauben
08. Die beiden unteren Sechskant-
schrauben eindrehen.
Vor dem Festdrehen der 4 Schrauben
ist die Dunstabzugshaube auszurichten.
11. Schutzfolie an den beiden
Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen der
empfindlichen Edelstahloberflächen.
12. Die beiden Teile der Kaminverblendung
ineinander schieben (Schlitze am obe-
ren Teleskopteil nach unten) und in den
Ausschnitt an der Dunstabzugshaube
Vermeiden Sie Kratzer beim
Ineinanderschieben, in dem Sie z. B.
die Montageschablone als Schutz über
die Kante der unteren Kaminverblen-
09. Rohrverbindung herstellen.
10. Elektrische Verbindung herstellen.
13. Den oberen Teil anheben und mit 2
Schrauben seitlich an den Haltewinkel
14. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).25
Beschrijving van het apparaat
Printed in Germany 1005 Es.
Noch Fragen? Sie erreichen uns:
Postfach 83 0101 Quellenstraße 2 Per Telefon:
D-81701 München A-1100 Wien
Fax: +49 (0) 89 / 45 90-35 32 Fax: +43 (0) 1/ 6 05 75-5 12 60
Internet: www.neff.de Internet: www.neff.at
€ 0,12/min. DTAG Für Österreich:
