BEDIENUNGSANLEITUNG D99T7A0 NEFF

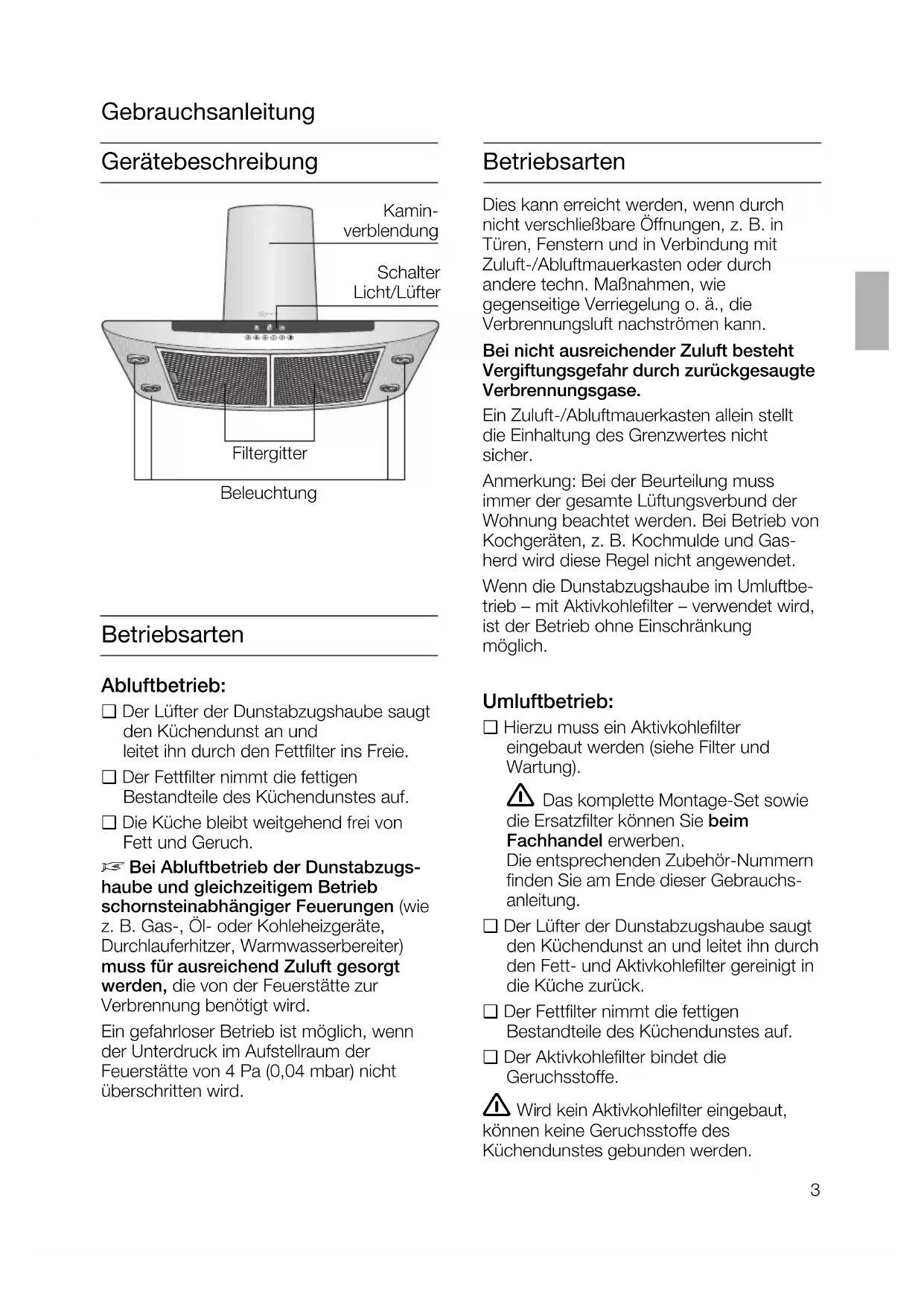

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und

leitet ihn durch den Fettfilter ins Freie.

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Die Küche bleibt weitgehend frei von

D Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur

Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie

gegenseitige Verriegelung o. ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb von

Kochgeräten, z. B. Kochmulde und Gas-

herd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohlefilter – verwendet wird,

ist der Betrieb ohne Einschränkung

❑ Hierzu muss ein Aktivkohlefilter

eingebaut werden (siehe Filter und

 Das komplette Montage-Set sowie

die Ersatzfilter können Sie beim

Fachhandel erwerben.

Die entsprechenden Zubehör-Nummern

finden Sie am Ende dieser Gebrauchs-

❑ Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch

den Fett- und Aktivkohlefilter gereinigt in

❑ Der Fettfilter nimmt die fettigen

Bestandteile des Küchendunstes auf.

❑ Der Aktivkohlefilter bindet die

 Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des

Küchendunstes gebunden werden.

Vor dem ersten Benutzen

❑ Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen.

Es ist möglich, dass einzelne

Ausstattungsmerkmale beschrieben

sind, die nicht auf Ihr Gerät zutreffen.

❑ Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen

können erhebliche Gefahren für den

 Unter der Dunstabzugshaube nicht

Brandgefahr am Fettfilter durch

! aufsteigende Flammen.

 Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

 Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der

Betrieb der Dunstabzugshaube nur bedingt

gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

 Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit

(max. 15 Minuten) bei höchster

Wärmebelastung, sonst besteht

Verbrennungsgefahr bei Berührung der

Gehäuseoberflächen bzw. Gefahr der

Beschädigung der Dunstabzugshaube.

Beim Betrieb der Dunstabzugshaube über

einem Gas-Kochfeld muss bei gleich-

zeitigem Betreiben von drei oder mehr

Gas-Kochstellen die Haube in der

Maximalstufe betrieben werden.

❑ Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die

Sie enthält wichtige Informationen für Ihre

Sicherheit sowie zum Gebrauch und zur

❑ Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen

Nachbesitzer gut auf.

 Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

 Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller oder seinen Kundendienst

oder eine ähnlich qualifizierte Person ersetzt

werden, um Gefährdung zu vermeiden.

 Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

 Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

 Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

 Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen

Lampen zu vermeiden.

 Dunstabzugshaube nie ohne Fettfilter

 Überhitzte Fette oder Öle können sich

Darum Speisen mit Fetten oder Ölen,

z. B. Pommes frites, nur unter Aufsicht

Bedienen der Dunstabzugshaube

 Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

❑ Einschalten der Dunstabzugshaube

❑ Ausschalten der Dunstabzugshaube

erst einige Minuten nach Kochende.

❑ Beim Drücken einer Taste ertönt zur

Bestätigung ein Signalton.

Ausschalten des Signaltons:

❑ Drücken Sie gleichzeitig die Tasten 0 und

+ bis nach ca. 3 Sekunden ein Signal

Einschalten des Signaltons:

❑ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:

❑ Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

❑ Drücken Sie die Taste +.

Der Lüfter schaltet eine Stufe höher.

❑ Drücken Sie die Taste –.

Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

❑ Drücken Sie die Taste 0.

{ erlischt nach kurzer Zeit.

❑ Drücken Sie die Taste – so oft, bis der

{ erlischt nach kurzer Zeit.

Durch die Intensivstufe wird die höchste

Leistung erreicht. Sie wird kurzzeitig

❑ Drücken Sie die Taste + so oft, bis die

❑ Wird die Intensivstufe nicht von Hand

ausgeschaltet, schaltet der Lüfter nach

10 Minuten selbsttätig auf Stufe

❑ Drücken Sie die Taste .

Der Lüfter läuft 10 Minuten in der

gewählten Stufe, dabei leuchtet die

Danach schaltet der Lüfter selbsttätig

❑ Drücken Sie kurz die Taste

❑ Die Beleuchtung kann zu jeder Zeit

verwendet werden, auch wenn der

Lüfter ausgeschaltet ist.

❑ Einstellen der Helligkeit:

Halten Sie die Taste

gewünschte Helligkeit erreicht ist.

Automatisches Einschalten der

Beleuchtung, z. B. über eine

❑ Lüfter und Beleuchtung müssen

Drücken Sie gleichzeitig die Tasten

❑ Nach ca. 3 Sekunden schaltet sich zur

Bestätigung die Beleuchtung ein.

Wiederholen Sie den Vorgang bei

eingeschalteter Beleuchtung.

❑ Nach ca. 3 Sekunden schaltet sich zur

Bestätigung die Beleuchtung aus.

Anzeige Lüfterstufen

Zur Aufnahme der fettigen Bestandteile

des Küchendunstes sind Metall-

Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrenn-

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die

Entflammbarkeit und die Funktion der

Dunstabzugshaube kann beeinträchtigt

Durch rechtzeitiges Reinigen der Metall-

Fettfilter wird der Brandgefahr vorgebeugt,

die durch Hitzestau beim Frittieren oder

Braten entstehen kann.

U Bei Sättigung der Fettfilter ertönt nach dem

Ausschalten des Lüfters für 10 Sekunden

ein Signal und die Anzeige

Spätestens dann sollten die Fettfilter

Reinigen des Metall-Fettfilters:

❑ Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte

Stark gesättigte Metall-Fettfilter nicht

zusammen mit Geschirr reinigen.

❑ Beim Reinigen von Hand, die Fettfilter in

heißer Spüllauge einweichen.

Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

Danach abbürsten, gut ausspülen und

Aus- und Einbauen des Metall-Fettfilters:

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Ziehen Sie die Raste an den Fettfiltern in

Pfeilrichtung nach unten und klappen Sie

2. Hängen Sie die Fettfilter aus.

3. Reinigen Sie den Fettfilter.

4. Setzen Sie den gereinigten Fettfilter

5. Löschen Sie die Anzeige

❑ Drücken Sie die Taste

Bei Sättigung des Aktivkohlefilters

ertönt nach dem Ausschalten des Lüfters

für 10 Sekunden ein Signal und die Anzeige

leuchtet. Spätestens dann sollte der

Aktivkohlefilter gewechselt werden.

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie den Fettfilter aus.

2. Drücken Sie die Laschen auf beiden

Seiten ein und nehmen Sie den Aktiv-

kohlefilter nach unten ab.

3. Rasten Sie die Laschen auf beiden

4. Bauen Sie den Fettfilter ein

(siehe Aus- und Einbauen des Metall-

5. Löschen Sie die Anzeige

❑ Drücken Sie die Taste

3. Bauen Sie den Fettfilter ein.

Wechsel des Aktivkohlefilters:

❑ Der Aktivkohlefilter ist im Fachhandel

erhältlich (siehe Sonderzubehör).

❑ Nur Originalfilter verwenden.

Dadurch wird die optimale Funktion

Entsorgung des alten Aktivkohlefilters:

❑ Aktivkohlefilter enthalten keine

Schadstoffe. Sie können z. B. als

Restmüll entsorgt werden.

Zum Binden der Geruchsstoffe beim

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die

Entflammbarkeit und die Funktion der

Dunstabzugshaube kann beeinträchtigt

Durch rechtzeitigen Wechsel des

Aktivekohlefilters wird der Brandgefahr

vorgebeugt, die durch Hitzestau beim

Frittieren oder Braten entstehen kann.

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus-

und Einbauen der Metall-Fettfilter).

2. Setzen Sie den Aktivkohlefilter ein.8

Dunstabzugshaube durch Ziehen des

Netzsteckers bzw. Ausschalten der

Sicherung stromlos machen.

❑ Beim Reinigen der Fettfilter die

zugänglichen Gehäuseteile von

abgelagertem Fett reinigen.

Dadurch wird der Brandgefahr

vorgebeugt und die optimale Funktion

❑ Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster-

putzmittel verwenden.

❑ Kratzen Sie angetrocknete Ver-

schmutzung nicht ab, sondern weichen

Sie diese mit einem feuchten Tuch auf.

❑ Keine scheuernden Mittel oder

kratzende Schwämme verwenden.

❑ Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es

könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend

belüften, keine offene Flamme.

 Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten

Keinen Edelstahlreiniger für die

Bedientasten verwenden.

Edelstahloberflächen:

❑ Verwenden Sie einen milden nicht

scheuernden Edelstahlreiniger.

❑ Reinigen Sie nur in Schliffrichtung.

 Edelstahloberflächen nicht mit

kratzenden Schwämmen und nicht mit

sand-, soda-, säure- oder chloridhaltigen

Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoff-

❑ Verwenden Sie ein weiches, fusselfreies

Fenster- oder Microfasertuch.

❑ Keine trockenen Tücher verwenden.

❑ Verwenden Sie ein mildes Fenster-

❑ Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz-

steckers oder Ausschalten der Sicherung

die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei Betrieb

sehr heiß. Auch einige Zeit nach dem Aus-

schalten besteht noch Verbrennungs-

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus

(handelsübliche Halogenbirne, 12 Volt,

max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des

Netzsteckers oder durch Einschalten der

Sicherung die Stromversorgung wieder

Hinweis: Sollte die Beleuchtung nicht

funktionieren, kontrollieren Sie, ob die

Lampen richtig eingesteckt sind.9

Wenn in der Anzeige ein J oder ã

❑ Siehe Abschnitt „Filter und Wartung”.

Wenn sich die Dunstabzugshaube nicht

❑ Für ca. 1 Minute die Dunstabzugshaube

durch Ziehen des Netzsteckers bzw.

Ausschalten der Sicherung stromlos

Danach neu einschalten.

Bei eventuellen Rückfragen oder

Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

Einstellung der Sättigungsanzeige

Sollte die Umstellung der Betriebsart

(Abluft/Umluftbetrieb) notwendig sein, muss

auch die Sättigungsanzeige für die Filter

entsprechend umgestellt werden (siehe

E-Nr. FD Tragen Sie die Nummern in obige Felder ein.

Die Nummern sind auf dem Typenschild,

nach Abnahme der Fettfilter, im Innenraum

der Dunstabzugshaube zu finden.10

Zusätzliche Hinweise bei Gas-Koch-

 Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen

Bestimmungen (z. B. in Deutschland:

Technische Regeln Gasinstallation TRGI) zu

 Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der

Gas-Gerätehersteller beachtet werden.

 Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder

einer hohen Wand eingebaut werden.

Abstand mind. 50 mm.

 Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und

Unterkante der Dunstabzugs-

haube: 650 mm, Abb. 1.

 Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können

wertvolle Rohstoffe wiedergewonnen

Bevor Sie das Altgerät entsorgen, machen

 Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle

eingesetzten Materialien sind umweltver-

träglich und wieder verwertbar. Bitte helfen

Sie mit und entsorgen Sie die Verpackung

Über aktuelle Entsorgungswege informieren

Sie sich bitte bei Ihrem Fachhändler oder

bei Ihrer Gemeindeverwaltung.

 Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

 Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

 Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstab-

zugshaube: 550 mm, Abb. 1.

 Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr

(z. B. Funkenflug) ausgehen kann, ist die

Montage der Dunstabzugshaube nur dann

zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen

Vorschriften eingehalten werden.

Diese Einschränkung gilt nicht für Gas-

Herde und Gas-Mulden.

 Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto

größer ist die Möglichkeit, dass sich durch

aufsteigenden Wasserdampf unten an der

Dunstabzugshaube Tropfen bilden können.11

Die Abluft wird über einen Lüftungsschacht

nach oben, oder direkt durch die Außen-

wand ins Freie geleitet.

D Die Abluft darf weder in einen in Betrieb

befindlichen Rauch- oder Abgaskamin

noch in einen Schacht, welcher der Ent-

lüftung von Aufstellungsräumen von Feuer-

stätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die

behördlichen und gesetzlichen Vor-

schriften (z. B. Landesbauordnungen) zu

Bei Abführung der Luft in nicht in Betrieb

befindliche Rauch- oder Abgaskamine ist

die Zustimmung des zuständigen Schorn-

steinfegermeisters einzuholen.

D Bei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie

gegenseitige Verriegelung o. ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb

von Kochgeräten, z. B. Kochmulde und

Gasherd wird diese Regel nicht

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohlefilter – verwendet wird,

ist der Betrieb ohne Einschränkung

Wird die Abluft durch die Außenwand

geleitet, sollte ein Teleskop-Mauerkasten

Optimale Leistung der Dunstabzugs-

❑ Kurzes, glattes Abluftrohr.

❑ Möglichst wenig Rohrbögen.

❑ Möglichst große Rohrdurchmesser und

Der Einsatz von langen, rauhen

Abluftrohren, vielen Rohrbögen oder

kleineren Rohrdurchmessern führt zu

einer Abweichung von der optimalen

Luftleistung und gleichzeitig zu einer

Innendurchmesser 150 mm, jedoch

❑ Flachkanäle müssen einen gleichwer-

tigen Innenquerschnitt wie Rundrohre

Sie sollten keine scharfen Umlenkun-

❑ Bei abweichenden Rohrdurch-

messern: Dichtstreifen einsetzen.

❑ Bei Abluftbetrieb für ausreichend Zuluft

❑ Mit Aktivkohlefilter, wenn keine

Möglichkeit für Abluftbetrieb vorhanden

Anschluss Abluftrohr l 150 mm:

❑ Abluftrohr direkt am Luftstutzen

Anschluss Abluftrohr l 120 mm:

❑ Reduzierstutzen direkt am Luftstutzen

❑ Abluftrohr am Reduzierstutzen

Elektrischer Anschluss

Die Dunstabzugshaube darf nur an eine

vorschriftsmäßig installierte Schutzkontakt-

steckdose angeschlossen werden.

Die Schutzkontaktsteckdose möglichst

direkt hinter der Kaminverblendung

Sie sind auf dem Typenschild nach

Abnahme der Filterrahmen – im Innenraum

des Gerätes – zu finden.

 Bei Reparaturen die Dunstabzugs-

haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall

nur durch einen beim zuständigen

Elektrizitäts-Versorgungsunternehmen

eingetragenen Elektro-Installateur

angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung

vorzusehen. Als Trennvorrichtung gelten

Schalter mit einer Kontaktöffnung von mehr

als 3 mm und allpoliger Abschaltung. Dazu

gehören LS-Schalter und Schütze.

 Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller oder seinen Kundendienst

oder eine ähnlich qualifizierte Person

ersetzt werden, um Gefährdung zu

Diese Dunstabzugshaube entspricht den

EG-Funkentstörbestimmungen.

Vorbereiten der Wand

❑ Die Wand muss eben und senkrecht

❑ Für festen Halt der Dübel ist zu sorgen.

32,030,0 Konstruktionsänderungen im Rahmen der technischenEntwicklung bleiben vorenthalten. Umstellen Abluft – Umluftbetrieb

Umstellung der elektronischen

Steuerung auf Umluftbetrieb:

❑ Serienmäßige Einstellung ist Abluftbe-

❑ Die Dunstabzugshaube muss ange-

schlossen und ausgeschaltet sein.

1. Taste 0 drücken und halten.

2. Während die Anzeige

zusätzlich die Taste drücken, bis die

Danach die Tasten loslassen.

ã erlischt nach kurzer Zeit.

Die elektronische Steuerung ist auf

Umluftbetrieb eingestellt.

Durch Wiederholen der Schritte 1 und 2

wird die elektronische Steuerung wieder

auf Abluftbetrieb umgestellt (Anzeige

Die Dunstabzugshaube ist für die

Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen

(siehe Gebrauchsanleitung).

2. Von der Decke bis zur Unterkante der

Dunstabzugshaube eine Mittellinie an

die Wand anzeichnen.

3. Mit Hilfe der Schablone Positionen für

die Schrauben an der Wand anreißen

und zum leichteren Einhängen die

Kontur des Einhängebereiches

 Auf Mindestabstand Kochstelle –

Dunstabzugshaube von 550 mm bei

Elektro-Kochstellen bzw. 650 mm bei Gas-

Kochstellen achten. Der untere Rand der

Schablone entspricht dem unteren Rand

der Dunstabzugshaube.

4. 2 Löcher für den oberen und 2 Löcher

für den unteren Haltewinkel l 8 mm

bohren und Dübel wandbündig

Hinweis: Achten Sie auf eventuell zu

montierende Sonderzubehörteile.

5. Den oberen und die zwei unteren

Haltewinkel anschrauben.

6. Dunstabzugshaube einhängen.

Höhe und waagerechte Lage mit den

Verstellschrauben ausrichten.

 Prüfen, ob die 4 unteren

Befestigungslöcher richtig angezeichnet

sind, ggf. neu anzeichnen.15

Einbauen 07. Dunstabzugshaube abnehmen.Die 4 unteren Befestigungslöcher l 8 mm bohren und die Dübel wandbündig eindrücken.08. Dunstabzugshaube einhängen und mitden restlichen 4 Schrauben festschrauben.09. Je eine Abdeckfolie über die Löcher der2 unteren Befestigungsschrauben aufdas Schutzgitter kleben.12. Schutzfolie an den beiden Kaminverblendungen abziehen.  Vermeiden Sie Beschädigungen der empfindlichen Oberflächen.13. Die obere Kaminverblendung (Schlitze nach unten) in die untereKaminverblendung einschieben.  Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B.die Montageschablone als Schutz überdie Kante der unteren Kaminverblen-dung legen.14. Die komplette Kaminverblendungschräg einsetzen und nach hintenschwenken.15. Die obere Kaminverblendung vorsichtignach oben ausziehen und mit 2Schrauben seitlich an den Haltewinkelschrauben.16. Fettfilter wieder einsetzen (sieheGebrauchsanleitung).

10. Rohrverbindung herstellen.11. Elektrische Verbindung herstellen.

Printed in Germany 1204 Es.

Noch Fragen? Sie erreichen uns:

Postfach 83 0101 Quellenstraße 2 Per Telefon:

D-81701 München A-1100 Wien

Fax: +49 (0) 89 / 45 90-35 32 Fax: +43 (0) 1/ 6 05 75-5 12 60

Internet: www.neff.de Internet: www.neff.at

€ 0,12/min. DTAG Für Österreich:
