GEBRUIKSAANWIJZING D99T7A0 NEFF
08. Accrochez la hotte aspirante puis vissez les 4 vis restantes à fond pour lafixer.09. Collez une par une les pellicules plastique de protection sur les trousdes 2 vis de fixation inférieures situéssur la grille protectrice.42

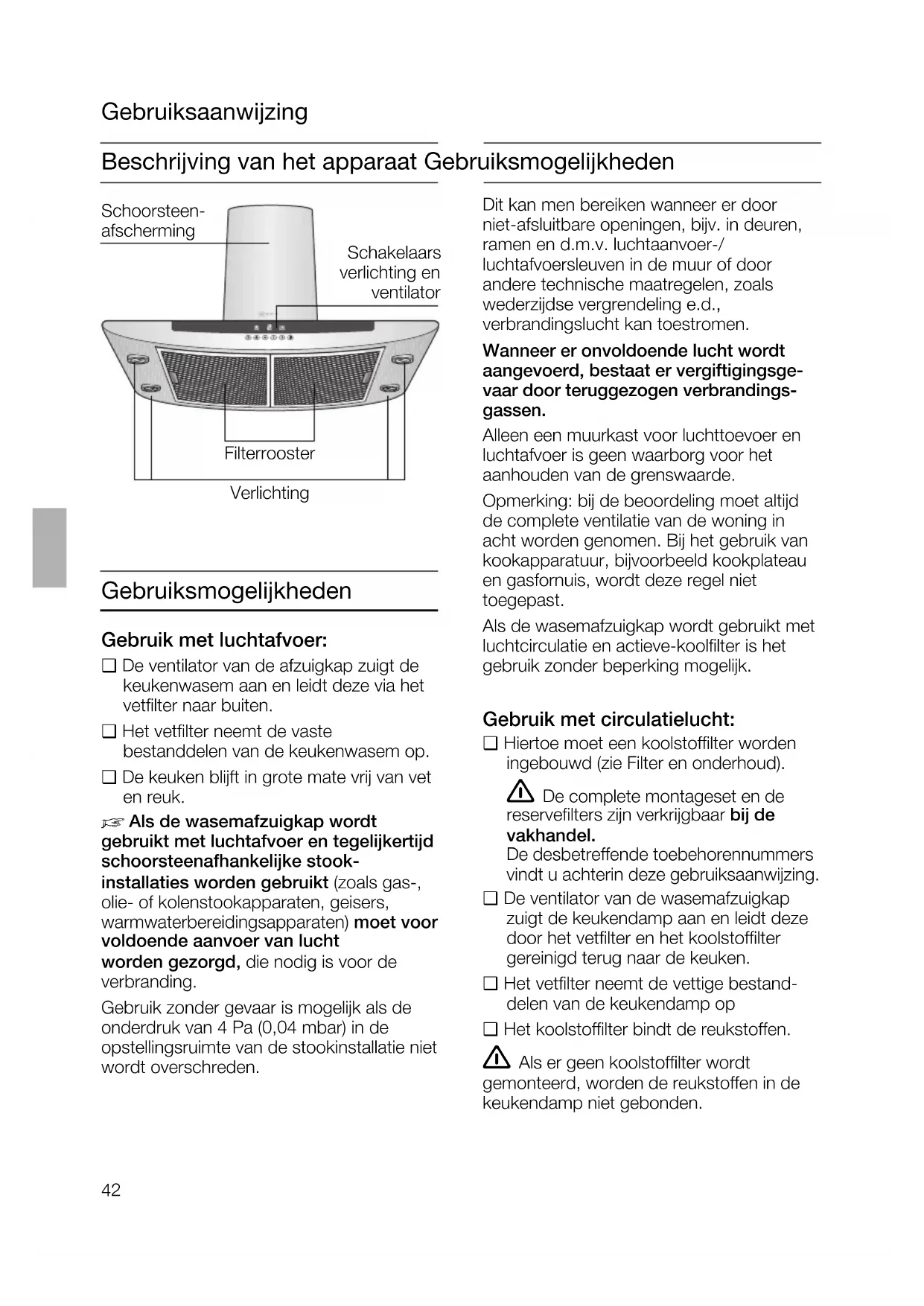

Beschrijving van het apparaat Gebruiksmogelijkheden
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
D Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook-
installaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge-
vaar door teruggezogen verbrandings-
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige bestand-
delen van de keukendamp op
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montage-
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
Oververhit vet en olie is gemakkelijk
Daarom gerechten met vet of olie, b.v. pata-
tes frites, alleen onder toezicht
Met de intensieve stand wordt het hoogste
vermogen bereikt. Dit is voor korte tijd
❑ Druk op de toets + een aantal keren in
totdat de aanduiding
❑ Als de intensieve stand niet met de hand
wordt uitgeschakeld, wordt de ventilator
na 10 minuten automatisch naar stand
❑ Druk op de toets .
De ventilator loopt 10 minuten op de
gekozen stand, daarbij brandt de
❑ In- en uitschakelen: kort op toets
❑ De verlichting kan op elk moment
worden gebruikt, ook als de ventilator is
❑ Instellen van de lichtsterkte:
gewenste lichtsterkte is bereikt.
Automatisch inschakelen van de
verlichting, bijv. via een tijdschakelaar:
❑ Ventilator en verlichting moeten
Druk gelijktijdig op de toetsen – en
Herhaal deze handelingen bij ingeschakelde
❑ Ter bevestiging gaat na ca. 3 seconden
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑ Inschakelen van de afzuigkap
bij het begin van het koken.
❑ Uitschakelen van de afzuigkap
pas enkele minuten na het einde van het
Bedienen van de wasemafzuigkap
❑ Bij het indrukken van een toets klinkt een
signaal ter bevestiging.
Uitschakelen van het signaal:
❑ Druk gelijktijdig op de toetsen 0 en + tot
na ca. 3 seconden een signaal klinkt.
Inschakelen van het signaal:
❑ Herhaal deze handeling.
Ventilator inschakelen:
❑ Druk op de toets +.
Gewenste ventilatorstand instellen:
❑ Druk op de toets +.
De ventilator wordt een stand hoger
❑ Druk op de toets –.
De ventilator wordt een stand lager
Ventilator uitschakelen:
❑ Druk op de toets 0.
{ gaat na korte tijd uit.
❑ Druk op de toets – een aantal keren in
totdat de ventilator wordt uitgeschakeld.
{ gaat na korte tijd uit.
Voor de opname van de vettige bestand-
delen van de keukenwasem worden
metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam-
baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
Verzadigingsaanduiding:
U Bij verzadiging van de vetfilters klinkt na het
uitschakelen van de ventilator gedurende
10 seconden een signaal en brandt de
J. Uiterlijk dan moeten de
vetfilters worden gereinigd.
Reiniging van de metalen vetfilters:
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Zeer verzadigde vetfilters niet samen met
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoon-
spoelen en laten afdruipen.
Metalen vetfilters verwijderen en
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Trek de vergrendeling op de vetfilters in
de pijlrichting naar onderen en klap de
2. Verwijder de vetfilters.
3. Reinig het vetfilter.
4. Breng het gereinigde vetfilter weer aan.
5. Schakel de aanduiding
Bij verzadiging van het actieve-koolfilter
klinkt na het uitschakelen van de ventilator
gedurende 10 seconden een signaal en
Uiterlijk dan moet het actieve-koolfilter
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters.
2. Druk de sluitingen aan beide zijden in en
verwijder het actieve-koolfilter naar
3. Klik de sluitingen aan beide zijden vast.
4. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
5. Schakel de aanduiding
3. Breng de vetfilters aan.
Vervangen van het actieve-koolfilter:
❑ Het actieve-koolfilter is verkrijgbaar in de
vakhandel (zie Extra toebehoren).
❑ Gebruik alleen originele filters.
Daardoor wordt een optimale werking
Afvoer van het oude actieve-koolfilter:
❑ Actieve-koolfilters bevatten geen
schadelijke stoffen. Ze kunnen daarom
bijvoorbeeld met het huisvuil worden
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlam-
baarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
Attentie: De halogeenlampen moeten
uitgeschakeld en afgekoeld zijn.
1. Verwijder de vetfilters
(zie Metalen vetfilters verwijderen en
2. Breng het koolstoffilter aan.47
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Geen schurende middelen of krassende
❑ Let op: alcohol (spiritus) niet gebruiken
op kunststof oppervlakken, er kunnen
doffe plekken ontstaan.
Voorzichtig: keuken voldoende
ventileren, geen open vuur gebruiken.
De bedieningstoetsen alleen reinigen
met een mild afwasmiddel en een zachte,
Geen edelstaalreiniger gebruiken voor de
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
❑ Reinig alleen in de slijprichting.
Edelstalen oppervlakken niet met
krassende sponsjes en niet met zand-,
soda-, zuur- of chloridehoudende
poetsmiddelen reinigen.
Aluminiumgelikte en kunststof
❑ Gebruik een zachte, niet-pluizende zeem
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
❑ Gebruik geen schurende middelen.
4. Breng de lampenring weer aan.
5. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
N.B: Controleer of de lampen goed zijn
aangebracht als de verlichting niet goed
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
De halogeengloeilampen worden zeer
heet tijdens het gebruik. Ook nadat ze zijn
uitgeschakeld bestaat er nog enige tijd
2. Verwijder de lampenring met behulp van
een schroevendraaier of iets dergelijks.
3. Vervang de halogeengloeilamp (gewone
Gebruik een schone doek om de
gloeilampen vast te pakken.48
Wanneer op de indicatie een J of een
❑ Zie de paragraaf "Filters en onderhoud".
Als de afzuigkap niet kan worden
❑ De afzuigkap uitschakelen door de
stekker uit het stopcontact te trekken of
de zekering uit te schakelen en geduren-
de ca. 1 minuut uitgeschakeld laten.
Daarna opnieuw inschakelen.
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
verzadigingsaanduiding
Als een verandering van de afvoerkap (wer-
king met luchtafvoer of met luchtcirculatie)
nodig is, moet de verzadigingsaanduiding
voor de filters overeenkomstig worden
ingesteld (zie het montagevoorschrift).
E-nr. FD Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
Belangrijke voorschriften
Extra voorschriften bij gaskook-
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieu-
vriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met lucht-
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.50
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergas-
schoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stook-
installaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsge-
vaar door teruggezogen verbrandings-
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.
Optimaal vermogen van de wasem-
Korte, gladde luchtafvoerpijp.
Zo min mogelijk bochten.
Zo groot mogelijke buisdiameter en
Gebruik van lange, ruwe luchtafvoer-
buizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
een inwendige diameter van 150 mm,
echter minstens 120 mm.
Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
Bij afwijkende buisdiameters:
dichtstrips gebruiken.
Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
Aansluiting luchtafvoerpijp l 150 mm:
Luchtafvoerpijp rechtstreeks aan de
luchtaansluiting bevestigen.
Aansluiting luchtafvoerpijp l 120 mm:
❑ Verloopstuk rechtstreeks aan de
luchtaansluiting bevestigen.
❑ Luchtafvoerbuis bevestigen aan het
vindt u achterin deze
Voorbereiden van de muur
❑ De muur moet vlak en loodrecht zijn.
❑ Pluggen moet stevig kunnen worden
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voor-
schriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenaf-
scherming worden aangebracht.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
In de installatie moet een scheidingsvoor-
ziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Deze wasemafzuigkap voldoet aan de EG-
bepalingen voor radio-ontstoring.
Luchtavoer Luchtcirculatie
30,0 32,0 Constructiewijzigingen in het kader van technische verbeteringen voorbehouden. Wijzigen luchtafvoer -
Elektronische besturing instellen op
werking met luchtcirculatie.
Standaardinstelling is werking met
De wasemafzuigkap moet aangesloten
en uitgeschakeld zijn.
1. Toets 0 indrukken en vasthouden.
2. Terwijl de indicatie
toets indrukken, tot de indicatie
ã gaat na korte tijd uit. De
elektrische besturing is ingesteld op
werking met luchtcirculatie.
Door het herhalen van de stappen 1 en
2 wordt de elektrische besturing weer
ingesteld op werking met luchtafvoer
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen (zie de gebruiks-
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon plaatsen
voor de schroeven op de muur
aftekenen en de omtrek aftekenen om
het ophangen te vergemakkelijken.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 2 gaten voor de bovenste en 2 gaten
voor de onderste bevestigingshaak
ø 8 mm boren en de pluggen er geheel
Opmerking: let op eventueel te monteren
5. De bovenste en de twee onderste
bevestigingshaken vastschroeven.
Met de instelschroeven de juiste hoogte
en horizontale positie bepalen.
Controleren of de 4 onderste
bevestigingsgaten correct zijn
afgetekend, eventueel opnieuw
Inbouwen 16. Vetfilter weer aanbrengen (zie degebruiksaanwijzing).12. Beschermfolie van beide schoorsteenafschermstukken verwijderen. Voorkom beschadiging van de kwetsbare oppervlakken.13. Het bovenste schoorsteenafscherm-stuk (sleuven naar onderen) in hetonderste schoorsteenafschermstukschuiven. Voorkom beschadiging bij het in elkaar schuiven door bijvoorbeeld hetmontagesjabloon ter bescherming overde rand van de onderste schoor-steenafscherming te leggen.14. De complete schoorsteenafschermingschuin aanbrengen en naar achterenkantelen.
15. Het bovenste schoorsteenafscherm-stuk voorzichtig bovenwaarts uittrekkenen met 2 schroeven zijdelings vast-schroeven op de bevestigingshaak.07. De wasemafzuigkap verwijderen. De 4 onderste bevestigingsgaten ø 8 mm boren en de pluggen er geheel indrukken.
08. De afzuigkap ophangen en met deresterende 4 schroeven vastschroeven.09. Plak beschermfolie over de gaten vande 2 onderste bevestigingsschroeven inhet veiligheidsrooster.55
