BEDIENUNGSANLEITUNG LIION 181S Güde

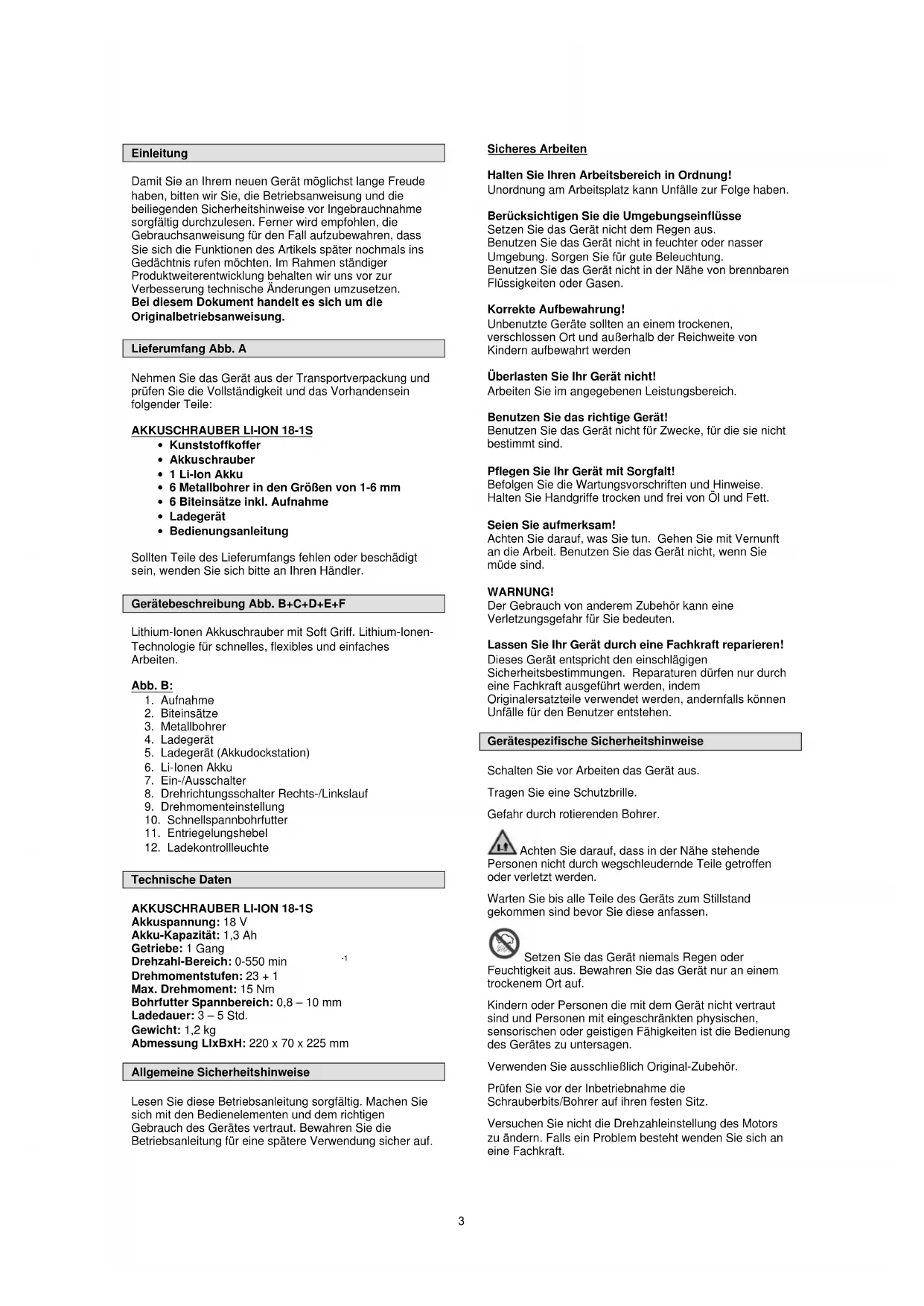

Damit Sie an Ihr dem neuen Gerät möglichst lange Freude haben, bitten wir Sie, die Betriebsanweisung und die beiliegenden Sicherheitschinweise vor Ingebrauchnahme sorgfältig durchzulesen. Ferner wird empfohlen, die Gebrauchsanausweisung für den Fall aufzubewahren, dass Sie sich die Funktionen des Artikels später nochmals ins Gedächtnis rufen möchen. Im Rahmen ständiger Produktweiterentwicklung behalten wir uns vor zur Verbesserung technische Änderungen umzusetzen. Bei dieser Dokument handelt es sich um die Originalbetriebsanweisung.

Lieferumfang Abb. A

Nehmen Sie das Gerät aus der Transportverpackung und prüfen Sie die Vollständigkeit und das Vorhandsein folgender Teile:

AKKUSCHRAUBER LI-ION 18-1S

Kunststoffkoffer
- Akkuschrauber
1 Li-Ion Akku
- 6 Metallbohrer in den Größen von 1-6 mm
- 6 Biteinsätze inkl. Aufnahme
Ladegerat
Bedienungsanleitung

Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sichitte an ihren Handler.

Gerätebeschreibung Abb. B+C+D+E+F

Lithium-lonen Akkuschrauber mit Soft Griff. Lithium-lonen-Technologie fürchnelles,flexibles und einfachesArbeiten.

Abb. B:

1. Aufnahme
2. Biteinsätze
3. Metalbohrer
4. Ladegerat
5. Ladegerat (Akkudockstation)
6. Li-lonen Akku
7. Ein-/Ausschalter
8. Drehrrichtungsschalter Rechts-/Linkslauf
9. Drehmorenteinstellung
10. Schnellspannbohrfutter
11. Entriegelungshebel
12. Ladekontrollleuche

Technische Daten

AKKUSCHRAUBER LI-ION 18-1S

Akkuspannung: 18 V

Akku-Kapazitat: 1.3 Ah

Getriebe: 1 Gang

Drehzahl-Bereich: 0-550 min

Drehmomentstufen: 23 + 1

Max. Drehmoment: 15 Nm

Bohrfutter Spannbereich: 0,8-10 mm

Ladedauer: 3-5 Std.

Gewicht: 1,2kg

Abmessung LIXBxH: 220 x 70 x 225 mm

Allgemeine Sicherheitschinweise

Lesen Sie diese Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung sicher auf.

Sicheres Arbeiten

Halten Sie ihren Arbeitsbereich in Ordnung!

Unordnung am Arbeitsplatz kann Unfälle zur Folge haben.

Berücksichtigten Sie die Umgebungseinflüsse

Setzen Sie das Gerät nicht dem Regen aus.

Benutzen Sie das Gerät nicht in feuchter oder nasser

Umgebung. Sorgen Sie für gute Beleuchtung.

Benutzen Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.

Korrekte Aufbewahrung!

Unbenutzte Geräte sollen an einem trockenen,
verschlossen Ort und außerhalb der Reichweite von
Kindern aufbewahrt werden

Überlasten Sie Ihr Gerät nicht!

Arbeiten Sie im angegebenen Leistungsbereich.

Benutzen Sie das richtige Gerät!

Benutzen Sie das Gerät nicht für Zwecke, für die sie nicht bestimmt sind.

Pflegen Sie Ihr Gerät mit Sorgfait!

Befolgen Sie die Wartungsvorschriften und Hinweise.

Halten Sie Handgriffe trocken und frei von Öl und Fett.

Seien Sie aufmerksam!

Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Gerät nicht, wenn Sie mühde sind.

WARNING!

Der Gebrauch von anderen Zubehör kann eine

Verletzungsgefahr fur Sie bedeuten.

Lassen Sie Ihr Gerät durch eine Fachkraft reparieren!

Dieses Gerat entspricht den einschlägigen

Sicherheitsbestimmungen. Reparaturen dürfen nur durch

eineFachkraftausgefuhrtwerden,indem

Originalersatzteile verwendet werden, andernfalls konnen

Unfälle für den Benutzer entstehen.

Gerätespezifische Sicherheitshinweise

Schalten Sie vor Arbeiten das Gerät aus.

Tragen Sie eine Schutzbrille.

Gefahr durch rotierenden Bohrer.

Achten Sie darauf, dass in der Nähe stehende

Personen nicht durch wegschleudernde Teile getroffen oder verletzt werden.

Warten Sie bis alle Teile des Geräts zum Stillstand gekommen sind beim Sie diese anfassen.

Setzen Sie das Gerät niemals Regen oder

Feuchtigkeit aus. Bewahren Sie das Gerät nur an einem trockenem Ort auf.

Kindern oder Personen die mit dem Gerät nicht vertraut

sind und Personen mit eingeschränkten physischen.

sensorischen oder geistigen Fähigkeiten ist die Bedienung des Gerätes zu untersagen.

Verwenden Sie ausschließlich Original-Zubehör.

Prufen Sie vor der Inbetriebnahme die

Schrauberbits/Bohrer auf ihren festen Sitz.

Versuchen Sie nicht die Drehzahlinstellung des Motors zuändern. Falls ein Problem besteht wenden Sie sich an eine Fachkraft.

Bevor Sie LÖcher in eine Wand bohren, prüfen Sie mit einem Leitungssucher, dass Sie nicht auf Strom, oder Wasser stöhen.

Bestimmungsgemäne Verwendung

Geeignet zum Eindrehen und Losen von Schrauben, sowie zum Bohren in Holz, Metall und Kunststoff.

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für darauf resultierende Schäden oder Verletzungen haftet der Hersteller nicht.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen Einsatz konstruiert sind.

Vor Inbetriebnahme

Der Akku wird nur zum Teil aufgeladen geliefert. Laden Sie unbedingt vor der Erst-Inbetriebnahme den Akku vollständig auf.

ACHTUNG:

• Laden Sie den Akku nur mit dem mitgelieferten Ladegerät.
  Nur scharfe Bohrer, sowie einwandfrei und geeignete Schrauberbits verwenden.
• Beim Bohren und Schrauben in Wänden und Mauern, die auf verborgene Strom-Gas-und Wasserleitungen überprüfen.

Betrieb

Laden des Akkus:

1. Losen Sie den Akku von dem Gerat, indem Sie damit die Rasttasten (Abb. E/12) drucken und den herausziehen.
2. Vergleichen Sie nun, ob die auf dem Typenschild des Ladegerates angegebene Netzpannung mit der vorhandenen Netzpannung übereinstimmt.
3. Stecken Sie das Ladegerät in die Steckdose und verbinden Sie das Ladekabel mit dem Ladeanschluss.
4. Wenn der Akku geladen wird, leuchtet die LED rot (Abb. F/13)
5. Nach der erfolgen Ladung leuchtet die LED „grün" (Abb. F/13)

Um eine lange Lebensdauer des Akkus zu garantieren, sollenn Sie für eine rechtzeitige Wiederaufladung des Akkus sorgen. Wenn der Akku kurz vor dem Leer werden ist, schaltet dieser sich ab. Auf keinen Fall den Akkuschrauber weiterhin benutzten. Dies kann die Lebensdauer des Akkus drastisch verkurzen.

Drehmoment-Einstellung:

Der Drehmoment fur eine bestimmte Schraubengräge wird an der Drehmorenteinstellung (Abb. D/9) angepasst.

Der benöttige Drehmoment hangt von mehreren Faktoren ab:

Von der Art und Harte des zu bearbeitenden Materials.
Von der Art und der Länge der verwendeten Schrauben.
Von den Anforderungen, die an die Schraubverbindung gestellt werden.

Drehmomeinstellungen nur bei Stillstand des schraubers vornehmen.

Bohren:

Zum Bohren stellen Sie die Drehmomenteinstellung (Abb. D) auf die letzte Stufe, Bohrer-Symbol ein.

Drehrichtungsschalter Rechts-/Linklauf:

Mit dem Schiebeschalter (Abb. C/8) konnen Sie die Drehrichtung einstellen. Sie konnen zwischen Rechts-/ und Linklauf wahlen. Damit Getriebe Beschädigungen vermieden werden, daß die Drehrichtung nur im Stillstand des Gerätes umgestellt werden. Behindet sich der Schalter in der Mittelstellung, ist der Ein-/Ausschalter blockiert.

Ein-/Ausschalter:

Je weiter Sie den Schalter (Abb. C/7) drucken,esto hoher ist die Drehzahl des Akkuschraubers.

Werkzeugaufnahme/-wechsel:

Stellen Sie bei allen Arbeiten am Akkuschrauber den Drehrichtungsschalter (Abb. B/7) in die Mittelstellung.

1. Drehen Sie das Bohrfutter (Abb. B/10) so welt auf, um das Werkzeug aufzunehmen.
2. Wahlen Sie nun das geeignete Werkzeug mit oder ohne Aufnahme aus und schiben es soweit wie möglich in die Öffnung hinein.
3. Drehen Sie das Bohrfutter wieder fest zu und prufen Sie den festen Sitz des Werkzeuges.

LED-Licht:

Das LED-Licht (Abb. B/11) ermöglicht das zusätzliche Ausleuchten der Schraub- bzw. Bohrstelle. Das LED-Licht leuchtet automatisch, sobald der Ein-/Ausschalter betätig wird.

Kennzechnungen

Produktssicherheit:

CE
Produkt ist mit den einschlädigen Normen der Europäischen Gemeinschaft konform

Gebote:

Vor Gebrauch Bedienungsanleitung lesen

Umweltschutz:

AKKU Li - Ion
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den darauf vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

J	II
Vor Nässe schützen Packungssorientierung Oben

Technische Daten:

Bohrfutter Spannbereich Drehzahl
Gewicht	Rechts-/Linkslauf Nm = Max. Drehmoment
Li-Ion	3-5h -1
Akkuspannung/Akku-Kapazität Akuladedauer
23 + 1
Drehmomentstufen

Sonstige Hinweise:

+40°C +10°C
Lagertemperatur Akku vor Feuchtigkeit schützen Akku nur vollgaden aufbewahren	Max. Temperaturangabe Akku nicht in Flüssigkeiten eintauchen Vor Flammen und Feuer fernhalten

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklaren wir,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlögigen, grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte:

Akkuschrauber Li-Ion 18-1S

Articlel-Nr:

58100

Einschlagige EG-Richtlinien:

2006/42 EG; 2004/108 EG; 2006/95/EG

Angewandte harmonisierte Normen:

EN 60745-1/A11:2010; EN 60745-2-1:2010; EN 60745-2-

2:2010; EN 55014-1/A1:2009; EN 55014-2/A2:2008

Ladegerat:

EN 60335-1:2002 + A11:2004 + A1: 2004 + A12:2006 + A2:2006 +

A13:2008 + A14:2010; EN 60335-2-29:2004 + A2:2010; EN

62233:2008; EN 55014-1:2006; EN 61000-3-2:2006; EN 61000-3-

3:2008; EN 55014-2:1997+A1:2001+A2:2008

Datum/Herstellerunterschrift: 14.05.2012

Angaben zum Unterzeichner: Geschäftsführer

Hr. Arnold

Technische Dokumentation: J. Burkle FBL; QS

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mangel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum bezufugen. Von der Gewährleistung ausgeschlossen sind unsachgemäß Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleib sind ebenfls von der Gewährleistung ausgeschlüssen.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualificierte arztliche Hilde an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig.

Für einen eventuell eintretenden Unfall sollen immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereitvorhanden sein.Dem Verbandskasten entnommenes Material ist sofort wieder aufzufullen.

Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Entsorgung

Die Entsorgungshinweise ergeben sich aus den Piktogrammen die auf dem Gerät bzw. der Verpackung aufgebracht sind. Eine Beschreibung der einzelnen Bedeutungen finden Sie im Kapitel „Kennzechnung".

Entsorgung der Transportverpackung

Die Verpackung schützt das Gerät vor Transportschäden. Die Verpackungsmaterialien sind in der Regel nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählnt und deshalb recybar. Das Rückführung der Verpackung in den Materialkreislauf spart Rohstoffe und verringgert das Abfallaufkommen. Verpackungsteile (z.B. Folien, Styropor®) konnen für Kinder gefährlich sein. Es besteht Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so Schnell wie möglich.

Anforderungen an den Bediener

Der Bediener muss vor Gebrauch des Gerätes aufmerksam die Bedienungsanleitung gelesen haben.

Qualifikation

Außer einer ausfuhrlichen Einweisung durch eine sachkundige Person ist keine spezielle Qualifikation fur den Gebrauch des Gerätes notwendig.

Mindestalter

Das Geratarf nur von Personen betrieben werden, die das 16. Lebensjahr vollendet haben. Eine Ausnahme stellt die Benutzung als Jugendlicher dar, wenn die Benutzung im Zuge einer Berufsausbildung zur Erreichung der Fertigkeit unter Aufsicht eines Ausbilders erfolgt.

Schulung

Die Benutzung des Gerätes bedarf lediglich einer entsprechenden Unterweisung. Eine spezielle Schulung ist nicht notwendig.

Reinigung

Halten Sie die Luftschlitze und das Gehäuse Staub- und Schmutzfrei.

Verwenden Sie zur Reinigung ein weiches Tuch und eine milde Seifenlösung. Vermeiden Sie den direkten Kontakt von scharfen Reinigungsmitteln mit dem Gerät. Sie dürfen keine aggressiven, flüchtigen oder atzenden Reinigungsmittel verwenden.

Das Gerät ist vor Feuchtigkeit und Staub zu schützen.

Bei längerer Nichtbenutzung das Gerät abgedeckt an einem trockenem, sicheren Ort unzugänglich für Kinder aufbewahren.

Service

Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung?

Auf unserer Homepage www.guide.com im Bereich Service halten wir Ihnen Schnell und unburokratisch weiter.itte halten Sie uns Ihnen zu halten.Um Ihr Gerät im Reklamationsfall identifizieren zu konnen benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie dieseitte unter ein.

Seriennummer:

Articlelummer:

Baujahr:

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]
