BEDIENUNGSANLEITUNG 42LB570V LG
Schlieben Sie das TV-Gerät mit einem HF-Kabel (75Ω) an eine Wandantennenbuchse an.
HINWEIS
- Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen Signalsplitter.
- Ist das Bild schlecht, installmenten Sie einen Signalversteller, um die Bildqualität zu verbessern.
- Wenn die Bildqualität bei angeschlossener Antenne schlecht ist, richten Sie die Anteine richtig aus.
Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.
- Untersitzter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC
Français
Schlieben Sie das TV-Gerät mit einem SatellitenHF-Kabel (75Ω) an eine Satellitenschüsse oder an eine Satellitenbuchse an.
Français
- Stellen Sie sicher, dass das TV-Gerät mit dem Netzeil verbunden ist, bevor Sie das Stromkabel des TV-Gerätes mit der Wandsteckdose verbinden.
Français
ATTENTION
Überträgt Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des Euro-Scart-Kabels mit dem TV-Gerät.
| AusgangstypAktuellerEingangsmodus | AV1(TV-Ausgang1) |
| Digital-TV Digital-TV | |
| Analog-TV, AV | Analog-TVComponent |
|
| HDMI |
1 TV-Ausgang: Ausgang für analoge und digitale Fernsehsignale.
HINWEIS
Das Euro-Scart-Kabel muss signaltechnisch abgeschirmt sein.
English
Verbinden Sie Ihr Fornsehgerat mit externen Geräten. Wenn Sie beste Bild- und Tonqualität wünschen, verbinden Sie das externe Gerät und das Fornsehgerat mit dem HDMI-Kabel wie in der Abbildung gezeigt. Es wird kein separates Kabel mitgeliefert.
Français
Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und whechsIn Sie die Eingangsmodi um ein externes Gerät auszuwahlen. Weitere Informationen zum Anschluss von externen Geräten enthemen Sieitte dem Handbuch des jeweiligen Gerätes.
Verfügbare externe Geräte sind: HD-Receiver, DVD-Player, Videorekorder, Audiosysteme, USB-Speichergeräte, PCs, Spielkonsolen und weitere externe Geräte.
HINWEIS
- Der Anschluss für externe Geräte kann von Modell zu Modell unterschied sein.
- Verbinden Sie externe Geräte unabhängig von der Reihenfolge der Anschlüsse mit dem TV-Gerät.
- Wenn Sie eine Femsehsendung über DVD-Player oder Videorekorder aufnahmen, vergewissem Si esich,dass das TV-Gerat uber das Engangskabel fur das TV-Signal mit dem DVD-Player oder Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen entnahmen Sieitte dem Handbuch des verbundenen Gerates.
- Anweisungen zum Betrieb finden Sie im Handbuch des externen Gerätes.
- Wenn Sie eine Spielekonsole mit dem TV-Gerat verbinden, verwenden Sie das mit der Konsole mitgelieferte Kabel.
- Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster, Kontrast oder Helligkeit zu Rauschen kommt. Wenn Rauschen auffritt, stellen Sie den PC auf eine andere Auflösung ein,ändern Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast im Menu „BILD" an, bis das Bild optimal ist.
Abhängig von der Grafikkarte Funktionieren im PC-Modus eine Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.
Français
^*A≤ 10mm
^*B 18 mm
Stand Bases
(Only LB49*-ZH)
Stand Bases
- LG LED TV verwendet LCD-Bildschirme mit LED-Beleuchtung.
Bitte lesen Sie diesen Handbuch aufmerksam durch, bevor Sie ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf.
www.lg.com
LIZENZEN / ANMERKUNG ZU OPEN SOURCE-SOFTWARE
/ EINRICHUNG DER EXTERNEN STEUERUNG
LIZENZEN
Die Unterstützungen Lizenzen sind von Modell zu Modell verschieten. Weitere Informationen zu den Lizenzen erhalten Sie unter www/lg.com.
HOSLNe
DOLBY DIGITAL PLUS
HOMI
DIVX. HD
dhts 2.0+Digital Out
ANMERKUNG ZU OPEN SOURCE-SOFTWARE
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in thism Produkt enthalten ist, können Sie unter http://opensource.lge.com herunterlagen. Neben dem Quellcode stehen Dort noch alle Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihn gegen eine Gebuhr (fur Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
EINRICHUNG DER EXTERNEN STEUERUNG
Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www/lg.com.
SICHERHEITSHINWEISE
Bevor Sie das Produkt zum ersten Mal verwenden,lesen Sie diese Sicherheitshinweiseitte aufmerksam durch.
WARNING
Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf:
- Unter direkter Sonneneinstrahlung
-In Bereichen mit hoher Luftfeuchtigkeit,wie z.B. einem Badezimmer
- In der Nähe von Hitzequellen, wie z. B. Ofen und anderen
hitzeerzeugenden Geraten
- In der Höhe von Kuchenzeilen oder Befuechtern, wo das Gerät leicht Dampf oder Öl ausgesetzt sein kann
-In Bereichen, die Regen oder Wind ausgesetzt sind
- In der Höhe von Behältern mit Wasser, wie Z. B. Vasen
Anderfalls kann es zu Bränden, Stromschlagen, Fehlfunktionen oder
Produktverformungenkommen.
Schützen Sie das Gerät vor Staub.
EsbestehtBrandgefahr.
Wenn Sie das Gerät vom Stromnetz trennen möhlen, müssen Sie den Netzstecker aus der Steckdoseziehen. Dieser Stecker muss jederzeit gut zugänglich sein.
Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstüfte nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befreiben Sieihn von Staub.
Feuchigkeit erhöht die Gefahr eines tõdlichen Stromschlags.
Stellen Sie sichere, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht geerdet sind.)
Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tändlichen Stromschlags.
Das Stromkabel muss vollständig in die Steckdose eingesteckt werden. Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahren.
Das Stromkabelarf nicht mit heifen Gegenständenwie einem Heizkorper in Berhrungkommen.
Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlagen.
Stellen Sie keine nichen schweren Gegenstand oder das Gerät selbst auf das Stromkabel.
Anderfalls kann es zu Bränden und Stromschlagenkommen.
| Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich des Gebäudes so, dass kein Regen hereininflieben kann. Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen. | Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder Stromschlagen. |
| Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose an. Andernfalls kann es aufgrund von Überhitzung zu Bränden kommt. | Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen. Andernfalls können Verletzungen verursichtet oder das Gerät beschädigt werden. |
| Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen herbeiführen und die Person ins nachste Krankenhaus bringen. Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie sie außerhalb der Reichweite von Kindern auf. | Achten Sie daraufuf, dass sich Kinder nicht an das TV-Gerät hängen oder daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen her-vorgerufen werden können. |
| Leere Batterien müssen safer entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschlükt hat, sofort den Arzt aufsuchen. | Beine Batterien müssen sich entsorgt werden, um zu verhindern, dass Kinder sie verschlucken. Wenn ein Kind eine Batterie verschlükt hat, sofort den Arzt aufsuchen. |
| Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Ge-genstand (wie einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz nachdem Sie mit der Steckdose verbunden haben. Es besteht die Gefahr eines tödlichen Stromschlags. (Abhängig vom Modell) | Brücken Sie keine entflammbaren Stoffe in die Höhe des Gerätes. Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosi-onsgefahr. |
| Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Drahl bzw. entzündliche Gegenstände wie Papier oder Streichholzer in das Gerät gelangen. Achten Sie insbesondere auf Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegenstand in das Gerät gelangt,ziehen Sie das Stromkabel, und wenden Sie sich an den Kundendienst. | Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzündlichen Stoffen (Vertrännungsmittel oder Benzol) in Verbindung. Es besteht Stromschlag- und Brandgefasrar. |
Setzen Sie das Produkt keineh Schlagen und Stöhen aus. Sorgen Sie darauf, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen. Es besteht Verletzungsgefahr. Außen dem kann das Produkt beschädigt werden.
Berühren Sie das Produkt oder die Antenna nicht während eines Gewitters. Es besteht die Gefahr eines tändlichen Stromschlags.
Im Falle eines Gasaustrits berühren Sie keinesfalls die Steckdose. Offnen Sie zum Lüssen die Fenster.
Durch Funken konnen ein Brand oder Verbrennungen hervorgerufen werden.
Sie durren das Gerät nicht eigemächlig auseinanderbauen, reparieren oder verändern.
Es besteht Stromschlag- und Brandgefahr.
Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kundendienst.
Ziehen Sie in jedem der folgenden Fälle soit den Netzstecker, und setzen Sie sich mit Ihr Kundendienst vor Ort in Verbindung.
- Das Gerät wurde einer Erschüttung ausgesetzt
- Das Gerät wurde beschädigt
- Fremdkörper sind in das Gerät gelamt
- Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen Dies kann Brand oder Stromschlag verursachen.
Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längerere Zeit nicht verwendet wird.
Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der Isolation kann zu Kriechverlust, Stromschlag oder Brand führen.
Achten Sie daraufauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät ab.
Installieren Sie these Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt werden können. Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich loseen.
VORSICHT
Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.
Der Abstand zwischen einer Außenantenne und Stromleitungen muss gro.
genug sein, um eine Berührung der beiden zu verhindern, selbst wenn die
Antenne herunterfällig.
Anderfalls besteht die Gefahr von Stromschlagen.
Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder auf denen das Produkt keinensichen Halt hat. Anderfalls kann das Gerat herunter- oder umfallen, wodurch Verletzungen oder Beschädigungen am Gerat verursacht werden konnen.
Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät umfallen, wodur Verletzungen hervorgerufen werden können.

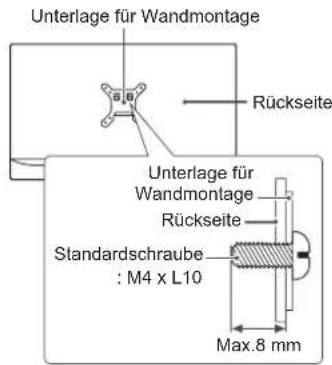

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandelalterung (optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren möhen, befestigen Sie diese sorgfällig, um ein Herunterfallen zu vermeiden.
Verwenden Sie nur vom Hersteller empfohlenes Zubehor.
Konsultieren Sie bei der Installation der Antenne eine qualificierte Fachkraft. Anderfalls besteht Brandgefahr bzw. die Gefahr von Stromschlagen.
Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachten der Bildschirmdiagonale entspricht. Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen.
Verwenden Sie nur den angegebenen Batterietyp. Anderfalls konnte die Fernbedienung beschadigt werden.
Alle und neue Batterien dürfen nicht zusammen verwendet werden. Andemfalls konnten die Batterien überhitzen und auslaufen.
Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt werden.
Laden Sie nicht wiederauffladbare Batterien NICHT mit einem Ladegerät auf.
Es dürfen sich keine Gegenstände zwischen der Fermbedienung und dem Sensor befinden.
Das Signal von der Fernbedierung kann durch Sonnenlicht oder andere starke Lichteinstrahlung gestört werden. Verdunkeln Sie in thisem Fall den Raum.
Achten Sie beim Anschluss von externen Geräten, wie z. B.
Videospielkonsolen, darauf, dass die Anschlusskabel lang genom sind.
Ansonsten kann das Gerä umfallen, wodurch Verletzungen oder Beschädigungen am Gerä verursacht werden können.
Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus der Steckdoseziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schalter.) Ein Mechanischer Defekt oder Stromschlag können die Folge sein.

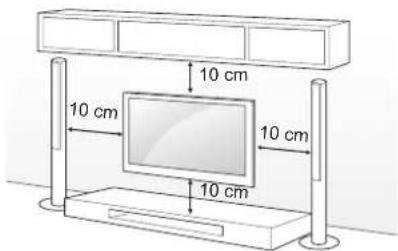

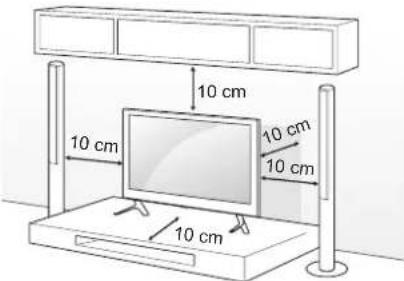

| Folgen Sie den unter stehenden Installationsanweisungen, um ein Überhitzen des Gerätes zu verhindern. - Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen. - Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h. weder in einem Regal oder Schrank). - Stellen Sie es nicht auf Kissen oder Teppichen ab. - Achten sie daraufuf, dass die Belüftungsschütze nicht durch eine Tischdecke oder einen Vorhang verdeckt werden. Andernfalls kann es zu einem Brand kommt. |
| Berühren Sie nicht die Lufungsöffnungen, wenn das TV-Gerät über länger Zeit lauft, da die Lufungsöffnungen heiß werden konnen. Dies hat keinen Einfluss auf den Betrieb oder die Leistung des Produkts. |
| Überprüfen Sie das Kabel an Ihr Gemäß regelmäßig. Weist es Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen. |
| Sorgen Sie davon, dass die Kontaktstüfte und die Steckdose frei von Staub sind. Es besteht Brandgefahr. |
| Schätzen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdrehen, Knicken, Eindrücken, Einklommen in einer Tür oder Draufreten. Achten Sie besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus dem Gerät tritt. |
| Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das Gerät nicht. |
| Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern langere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzerrungseffekten auf dem Bildschirm kommt. |
| Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kralzer oder Verfährbungen verursachen. Benutzten Sie wider Sprühflaschen noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwendete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät und seinen Bildschirm beschädigten. Andernfalls kann es zu Bränden, Stromschägen, Beschädigungen am Gerät (Verformung, Korrosion und Schäden)kommen. |
| Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie es mit dem Schalter aussalten. |
| Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose. Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann dies einen Brand verursachen. |
| Schalten Sie das Gerät aus, bevor Sie es bewogen. Ziehen Sie dann das Stromkabel, Antennenkabel und alle anderen Anschlusskabel. Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch es zu einem Brand oder Stromschlag kommt kann. |

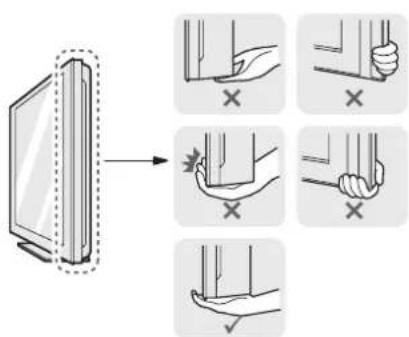

Das Gerat ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt werden.
Andernfalls kann es zu Verletzungen kommt.
- Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden Bauteile des Produkts fachgerecht gereinigt werden. Angesammelter Staub kann mechanische Fehler verursachen.
- Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter.itte setzen sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B.wenn das Stromkabel oder der Stecker defekt sind, wenn Flüssigkeit uber das Gerät gegessen wurde oder Gegenstände in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchigkeit ausgesetzt wurde, wenn das Gerät nicht ordnungsgemäß Funktioniert oder wenn das Gerät fallen gelassen wurde.
- Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flimmernkommen. Das ist normal und kein Fehler des Gerätes.
- Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von zwei bis sechs Millionen Pixel. Unter Umstanden sind winzige Schwarze Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion hin und beinträchtigt nicht die Leistung und Zuverlässigkeit des Gerales. Diese Erschneitung tritt auch bei Geräten von Fremdanbierten auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.
- Je nach ihrer Betrachtungsposition (von rechts, links, oben, unter) sind Helligkeit und Farben auf dem Bildschirm möglichtherweise unterschiedlich. Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zusückzuführen. Es steth in keinem Zusammenhang mit der Leistung des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.
- Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschimmenü, Szene eines Videospiels) über einen längeren Zeitaum kann der Bildschirm beschädigt werden, und das Bild wird eingebrannt. Das Einbrennen von Bildem wird bei diesen Gerät nicht von der Garantie gedeckt. Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehblidschirm über einen längeren Zeitaum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fernsehgeräten). Wir das Format über einen längeren Zeitaum auf 4:3 eingestellt, kann es an den Rändem des Bildschirms zum Einbrennen kommt. Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Umtausch oder Rückerstattung anerkannl.
Erzeugtes Geräusch
Kracken": Das beim Fernenehen oder Ausschalten des Gerätes zu horende Knacken wird durch Wärmeschruppfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreisbruppen/Bildschirsummen: Der Hochgeschwindigkeitschaltkreis, der eine große Menge Strom für den Betrieb des Gerätes bereitsstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach Gerät anders.
Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.
- Verwendten Sie in der Höhe des Fernsehgerats keine elektrischen Geräte mit hoher Spannung (z. B. elektrische Fliegenklatschen). Dies kann zu Fehlfunktionen führen.
HINWEIS
- Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
- Das OSD-MENU (am Bildschirm angezeigtes Menu) Ihr's TV-Gerätes kann sich leicht von dem in thisem Handbuch unterschieden.
Die verfügbarmen und Optionen konnen sich je nach verwendeter Eingangsquelle bzw. je nach Modell entsprechiden.
Kunftig konnen thisem TV-Gerat neue Funktionen hinzugefügt werden.
- Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringgem. Wenn langere Zeit nicht ferngegeben wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.
- Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringer werden, wenn die Helligkeit des Bildes vermindert wird.
MONTAGE UND VORBEREITUNG
Auspacken
Prüfen Sie, ob folgende Antikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sichitte an den Handlchr, bei dem Sie das Gerat erworben haben. Die Abbildungen im Handbuch untersichen sich möglicherweise von Ihr Gemr.
VORSICHT
Um die Sicherheit und Lebensdauer des Produkts sanzerzustellen, verwenden Sie keine Falschungen.
- Durch Falschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.
- Bei einigen Modellen befindet sich ein dūnner Film auf dem Bildschirm, der nicht entfernt werden darf.
HINWEIS
Die im Lieferumfang enthaltenen Antikel sind modellabhängig.
- Änderungen an den Produktspezifikationen oder am Inhalt these Handbuch's sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.
- Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten hochstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützen, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passst.
+A≤ 10mm
*B≤18mm
- Verwenden Sie ein zertifizierte Kabel mit HDMI-Logo.
- Bei der Verwendung eines nicht-zertifizierten HDI-Kabels kommt es möglicherweise zu Darstellungsfehlern bzw. Verbindungsabbruchen. Empfohlene Typen von HDI-Kabeln:
- High-Speed-HDMI®/TM-Kabel
High-Speed-HDMI/Kabel mit Ethernet
Fernbedienung und Batterienen (AAA)
Benutzerhandbuch Kabelhalter
Kabelclips
2 Stk (Nur LB57**, LB ZG/ZJ, LB61*)
Standerplatte
(Nur LB49**-ZH)
Ständerplatte
(Nur LB49*-ZB/ZG)
Standerplatte
(Nur LB57**, LB58**-ZA/ZB/ZG/ZJ, LB61*)
Standkorper / Standerplatte
(Nur LB58*-ZM/ZW)
Stromkabel
(Nur LB57, LB58, LB61**)
Netzgerat / Stromkabel (Nur LB49**)
Schauben fur StandfuB 2Stk,M4xL10 (Nur 28LB49*-ZH)
Schauben fur StandfuB 4Stk,M4xL14 (Nur 39/42/47/50LB57*, 39/42/47/50/55LB58*- ZA/ZB/ZG/ZJ, 42/47/50/55/60LB58*-ZM ZW, LB61*)
Schauben for StandfuB 2Stk,M4xL20 (Nur 32/39LB58**-ZM) 4 Stk,M4xL20 (Nur 32LB57**, 32LB58**-ZA/ZB/ZG/ZJ)
Schauben fur StandfuB 4Stk,M4xL20 (Nur LB58*-ZM/ZW)

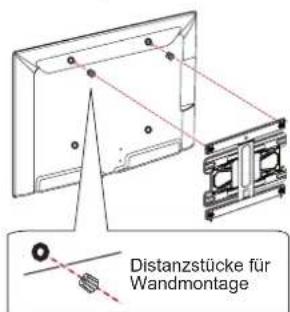

Distanzstücke für Wandmontage 2Stk (Nur 42LB57**, 42LB58*)
Schutzgummi 2Stk (Nur LB58*ZM/ZW)
Separat erhältlich
Separat zu erwerbende Artikel konnen zur Qualitätsverbesserung geändert werden, ohne dass dies explizit mitgeteilt wird.
These Articlel konnen Sie uber Ihren Fachhandler beziehen.
These Geräte sind nur mit bestimmten Modellen kompatibel.
Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätverbesserung durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.
AN-MR500
Magic-Fernbedienung
AN-WF500
Dongle Wi-Fi / Bluetooth
AN-VC5**
Kamera für Videogesprüche
LG Audiogerat
Tag On
- Sie können die Magic-Fernbedienung und das LG Audiogerät (kabellos) nur verwenden, wenn Sie das Wi-Fi/Bluetooth-Dongle verwenden.

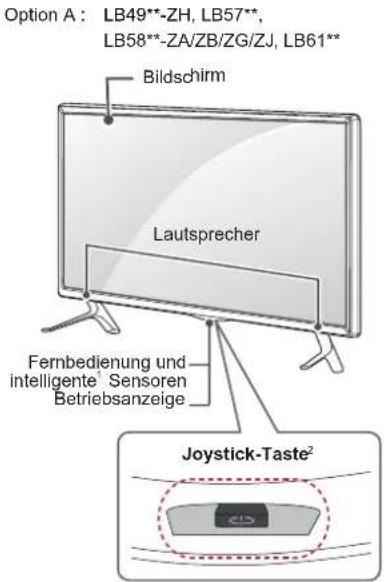

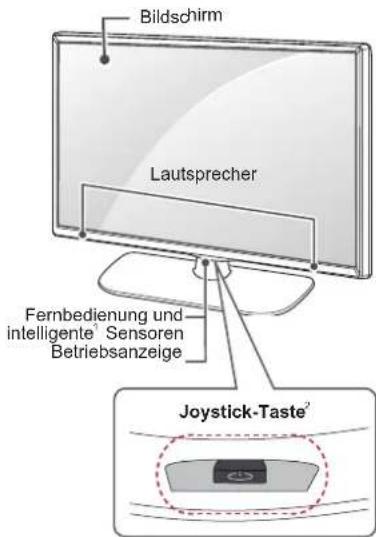

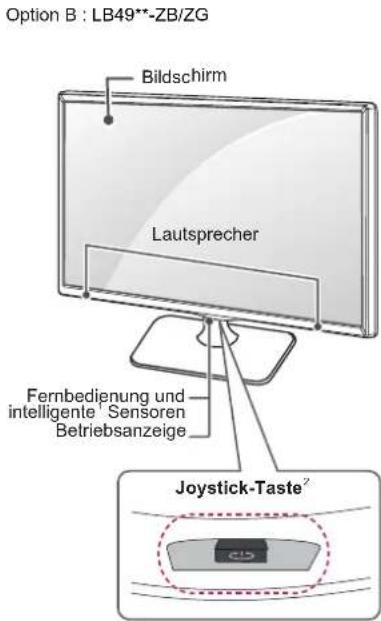

Gehäuse und Bedienelemente
DEUTSCH
Option C: LB58**-ZM/ZW
1 Intelligenter Sensor - Stellt die Bildqualität entsprechend der Umgebung ein.
2 Joystick-Taste - Diese Taste befindet sich unter am Bildschirm.
HINWEIS
- Sie können die Betriebsanzeigeleuche über OPTION in den Hauptmenü ein- und ausschalten.
Verwendung der Joystick-Taste
Sie konnen die TV-Funktionen verwenden, indem Sie die Joystick-Taste drucken und nach oben, unter, rechts oder links bewegen.
Grundfunktionen
| Einschalten | Drücken Sie bei ausgeschalteten Fernschgerät einmal kurz auf die Joystick-Taste und setzen Sie sie dann wieder los. |
| Ausschalten | Drücken Sie bei cingschalteten Fernschgerät für ein paar Sekunden einmal auf die Joystick-Taste und setzen Sie sie dazu wieder los.(Wenn jeder die Taste MENU (Menu) auf dem Bildschirm zu setzen ist, konnen Sie durch Drücken und Halten der Joystick-Taste das Menu verlassen.) |
| Lautstärkeregelung | Sie konnen die Lautstärke regeln, indem Sie die Joystick-Taste nach rechts oder links bewegen. |
| Programmauswahl | Sie konnen durch die gespeicherten Programme navigieren, indem Sie die Joystick-Taste nach oben oder unter bewegen. |
HINWEIS
- Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie diese nach oben, unter, links oder rechts bewogen. Wenn Sie die Joystick-Taste zuerst drücken, können Sie die Lautstärke und die gespeicherten Programme nicht mehr anpassen.
Drücken Sie bei eingeschaltetem Fornsehgeräd die Joystick-Taste einmal.
Sie konnen die Menüpunkte (ö, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, x, xxx) und sie die Joystick-Taste nach oben, unter, rechts oder links bewogen.
| X | O | TV-Gerätausschalten | Schalter das Gerätaus. |
| X | Einstellungen | Öffnet das Hauptmenü. |
| X | Schließen | Blendet die Bildschirmmenü aus und kehren zum TV-Bild zurück. |
| X | Eingangsliste | Änder die Eingangsquelle. |
Anheben und Bewegen des TV-Gerätes
Lesen Sie folgende Hinweise, bevor Sie das TV-Gerat bewegen oder anheben, um Kratzer oder Beschädigungen am TV-Gerat zu verhindern und um einen reibungslosen Transport unabhängig von Typ und Groß zu gewährleisten.
VORSICHT
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden können.
- Es wird empfohlen, das TV-Gerat im Originalkarton oder in der Originalverpackung zu bewogen bzw. zu transportieren.
Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das TV-Gerät bewegen oder anheben.
- Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen abgewendet ist, um Beschäftigungen zu vermeiden.
- Halten Sie das TV-Gerät oben und unter am Rahmen gut fest. Halten Sieihn nicht am transparenten Teil, am Laustsprecher oder am Laustsprechergrill fest.
GroBe TV-Gerate soIten stets von mindestens 2 Personen transportiert werden.
- Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie in der folgenden Abbildung gezeigt.
- Setzen Sie das TV-Gerät während des Transports keinen ruckartigen Bewegungen oder starken Erschüttungen aus.
- Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
- Üben Sie keinigen übermögens Druck auf den Gehäuserahmen aus, daß das zur Beschäftigung des Bildschirms führen kann.
VORSICHT
- Achten Sie beim Bewegen und Bedieren des TV-Gerats daraufuf, dass die hervorstehende Joysticktaste nicht beschäftigt wird.
Montage auf einem Tisch
1 Heben Sie das TV-Gerat an, und kippen Sie es auf einem Tisch in die aufrechte Position. - Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewährleisten.
2 Schlieben Sie das Stromkabel an eine Steckdose an.
VORSICHT
- Stellen Sie das TV-Gerät nicht in die Höhe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen konnte.
Befestigen des TV-Gerätes an einer Wand
(Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)
1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.
- Wenn an den Ringschaubenpositionen Schrauben eingesetzt sind, entfern Sie zunachst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.
3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verlauf.
VORSICHT
- Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hangen.
HINWEIS
- Verwenden Sie eine Halteverrlichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sich aberzustützen.
- Halterungen, Seite und andere Befestigungsmaterial gehoren nicht zum Lieferumfang des Gerätes.itte wenden Sie sich zum Erwerb von geeignetem Zubehor an ihren Fachhändler.
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes sorgfällig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden liegt. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, Fragen Sie zunachst bei einer qualifizierten Fachkraft nach. LG empfehl't, dass die Wandmontage von einem qualifizierten Techniker durchgeführt wird. Es wird empfohlen, eine Wandmontagehalterung von LG zu verwenden. Falls Sie eine andere Wandmontagehalterung als die von LG verwenden, stellen Sie safer, dass Ihr Gerät ordnungsgemäß an der Wand befestigt ist und genugend Abstand besteht, um externe Geräte anzuschreiben.
Verwenden Sie unbedingt Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Die Standardmaße der Wandmontagesätze können der folgenden Tabelle entnommen werden.
Separat zu beziehen (Wandmontagehalterung)
| Model | 22LB49** | 28LB49** |
| VESA (A x B) | 75 x 75 100 x 100 |
| Standardschaube | M4 x L10 M4 x L10 |
| Anzahl Schrauben | 4 | 4 |
| Wandmontagehal-terung | LSW140B LSW140B |
| Modell | 32/39LB57**32/39LB58** | 42/47/50LB57**42/47/50/55LB58**47/50/55LB61** |
| VESA (A x B) | 200 x 200 400 x 400 |
| Standardschaube | M6 M6 | |
| Anzahl Schrauben | 4 | 4 |
| Wandmontagehal-terung | LSW240BMSW240 | LSW440BMSW240 |
| Modell | 60LB58**60LB61** | |
| VESA (A x B) | 400 x 400 |
| Standardschaube | M6 | |
| Anzahl Schrauben | 4 | |
| Wandmontagehal-terung | LSW440B | |
VORSICHT
Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen oder installieren. Ansonsten besteht Stromschlaggefahr.
- Wenn Sie das TV-Gerän an einer Decke oder Wandschräge montieren, kann es herunterfallen und zu schweren Verletzungen führen.
Verwendten Sie eine zugelassene Wandhalterung von LG, und wenden Sie sich an ihren Handler vor Ort oder an qualifiziertes Fachpersonal.
Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am TV-Gerät hervorrufen und zum Erlöschen ihrer Garantie führen konnte.
- Verwenden Sie die Schrauben und Wandhalterungen, die der VESA-Norm entsprechen. Schäden oder Verletzungen, die durch unsachgemäßung nutzung oder die Verwendung von ungeignetem Zubehör verursacht werden, fallen nicht unter die Garantie.
Die Länge der Schrauben an der Rückseitenoberfläche darf maximal 8 mm betragen. (Nur LB49**)
HINWEIS
- Verwenden Sie die Schrauben, die unter den Spezifikationen der VESA-Norm aufgeführrt sind.
- Der Wandmontagesatz beinhaltet eine Installationsanleitung und die notwendigen Teile.
Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie bei Ihrem Elektrohandler.
Die Schraubenlange hangt von der Wandbefestigung ab. Verwenden Sie unbedingt Schrauben der richtigen Länge.
Weitere Informationen können Sie dem im Lieferumfang der Wandhalterung enthaltenen Handbuch entnehmen.
- Wenn Sie eine Wandhalterung am TV-Gerät anbringen, setzen Sie die Distanstücks in die Wandhalterungsbohrungen am TV-Gerät ein, um den vertikalien Betrachtungswinkel des Geräns anpassen zu können. (Nur 42LB57, 42LB58)

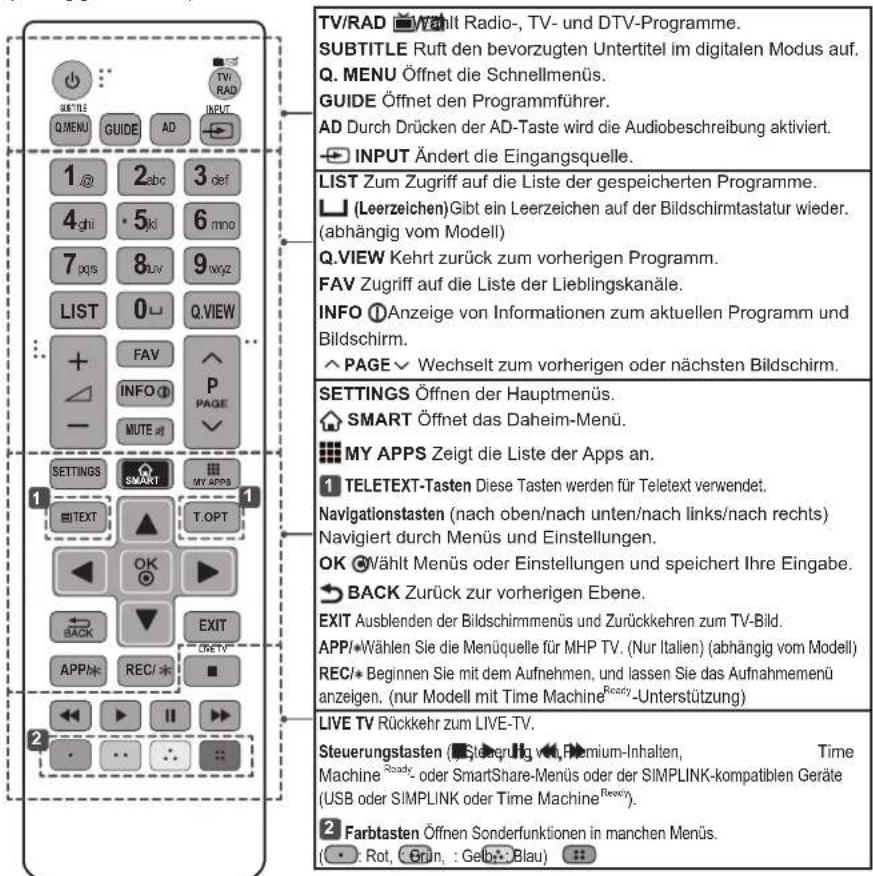

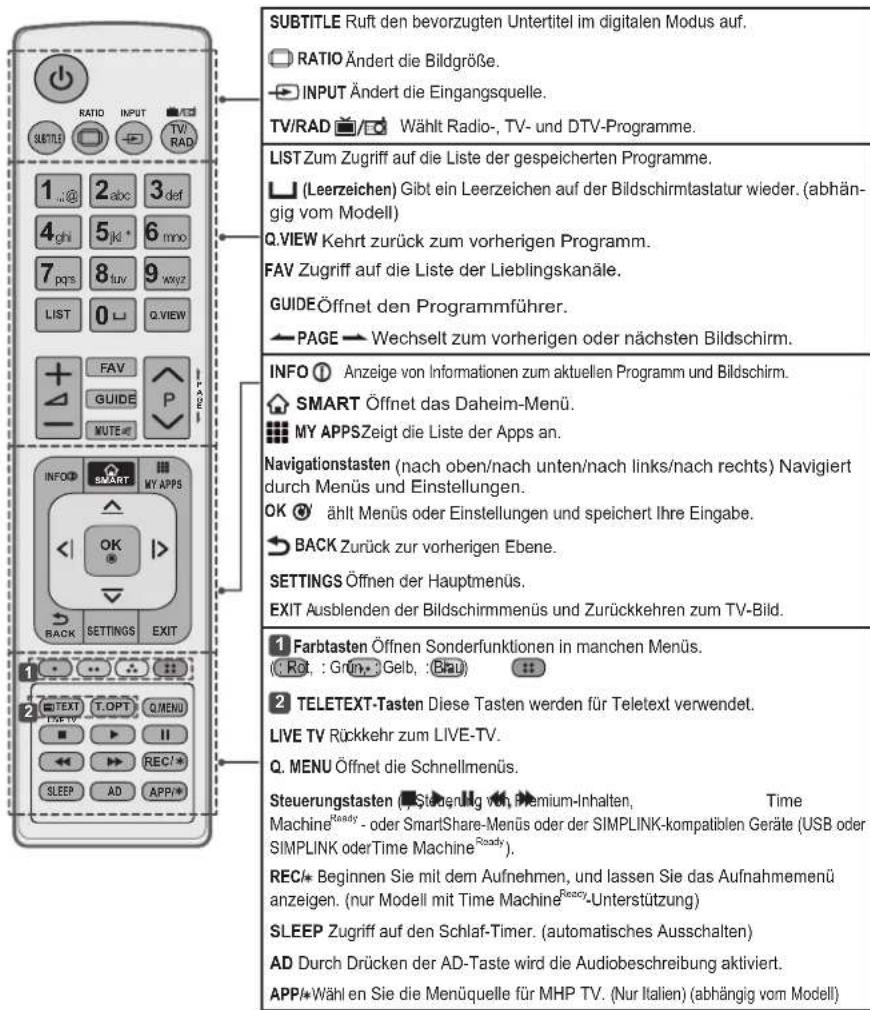

FERNBEDIENUNG
Die Beschreibungen in thisem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuchitte aufmerksam durch, und verwenden Sie das TV-Gerat bestimmungsgemäß.
Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterier
(1,5 V, AAA), legen Sie die und -Enden entsprechend der Kennzeichnung im Fach ein, und schreiben Sie das Batteriefach.
Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.
VORSICHT
- Verwenden Sie niemals alle zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.
Abhängig vom Absatzmarkt ist die Fernbedienung möglicherweise nicht enthalten.
Stellen Sie sichere, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist. (abhängig vom Modell)
(abhängig vom Modell)

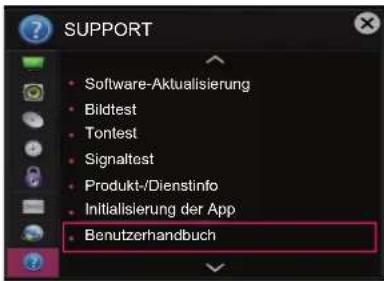

DAS BENUTZERHANDBUCH VERWENDEN
Im Benutzerhandbuch erhalten Sie auf einfache Weise detailierte Informationen zum TV-Gerät.
1 Drücken Sie die Taste SMART, um auf das Daheim-Menu zuzugreifen.
2 Wahlen Sie Einstellungen SUPPORT.
3 Wahlen Sie Benutzerhandbuch, und drucken Sie OK.
WARTUNG
Reinigung des TV-Gerätes
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlangerte Produktlebensdauer.
VORSICHT
- Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose.
- Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Sleckdose und trennen Sie alle Signalzuführungen, um möglich Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.
- Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenden Tuch trocken.
VORSICHT
Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden können.
Die Oberflächearfaddeweder gedrück, gerieben,nochmit dem Fingernagel oder einem spitzen Gegenstand gestofoen werden, da dies Kratzer und Bildverzerrungen verursachen kann.
- Verwendten Sie keine Chemikalien, da diese das Gerat beschädigten können.
- Sprufen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfungtionen führen.
Netzkabel
Entferen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel.
FEHLERBEHEBUNG
| Problem Mögliche Lösung |
| Das TV-Gerät reagiert nicht auf die Fernbedienung. | Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.
Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.
Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden (⊕ auf ⊕). |
| Weder Bild noch Ton wird ausgegeben. | Prüfen Sie, ob das Gerät eingeschaltet ist.
Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
Prüfen Sie, ob die Steckdose ordnungsgemäß Funktioniert, indem Sie andere Geräte einstecken. |
| Das TV-Gerät schaltet sich plötzlich ab. | Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.
Prüfen Sie, ob in den ZEIT-Einstellungen Automat. Standby(abhängig vom Model)/Ausschaltzeit/Sleep Timer aktiviert ist.
Wenn kein Signal besteht, bzwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab. |
| Beim Anschlossen an den PC (HDMI/ DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt. | Schalten Sie das Fernsehergät mit der Fernbedienung aus und dann erneut ein.
Schließen Sie das HDMI-Kabel erneut an.
Starten Sie den PC bei eingeschalteten Fernsehergät erneut. |
TECHNISCHE DATEN
(abhängig vom Modell)
| Spezifikation für WLAN-Modus (TWFM-B006D) |
| Standard | IEEE 802.11a/b/g/n |
| Frequenzbereich | 2400 bis 2483.5 MHz5150 bis 5250 MHz5725 bis 5850 MHz (Für Nicht-EU-Länder) |
| Ausgangsleistung (Max.) | 802.11a: 11 dBm802.11b: 14 dBm802.11g: 10.5 dBm802.11n - 2.4 GHz: 11 dBm802.11n - 5 GHz: 12.5 dBm |
| Da der Frequenzkanal je nach Land varilieren kann, kann die Betriebsfrequenz nicht durch die Benut-zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frenztabelle eingestellt.Dieses Gerät soll mit einem Mindeststand von 20 cm zwischen Gerät und Körper installiert und verwendet werden. Thissir Satz dient als allgemeine Erklärung zur Berücksichtigung der Benutzerum-gebung.CE0197 |
LG
Life's Good
MANUEL D'UTILISATION
Téléviseur LED*
^*A≤ 10mm
*B≤18mm
Telekommande et piles (AAA)
(Uniquement LB49**-ZH)
Base du support
(Uniquement LB49*-ZB/ZG)
Base du support
(Uniquement 28LB49**-ZH)
Vis du support
4EA,M4×L14
(Uniquement
39/42/47/50LB57**
39/42/47/50/55LB58**
ZA/ZB/ZG/ZJ,
42/47/50/55/60LB58**-ZM/
ZW, LB61**)
Vis du support
2EA, M4 x L20
(Uniquement 32/39LB58**)
ZM)
4EA, M4 x L20
+A≤ 10mm
*B≤18mm
A≤ 10mm
*B≤18mm
+A≤ 10mm
*B≤18mm
^*A≤ 10mm
^*B≤ 18mm
- Uporabite odobren kabel z logotipom vmesnika HDMI.
- Ce ne boste uporabili odobrenega kabla HDMI, morda ne bo prikazanzaslon ali bo prislo do napake povezave. (Priporočeni vrsti kablov HDMI)
-KabelHDM/tahitprenos
-Kabel HDM'1h z hi nit prens z ethernetom
Daljinski upravljalnik in bateriji (AAA)
(Samo modeli 28LB49**-ZH)
Vijaki za stojalo
4EA,M4xL14
(Samo modeli
39/42/47/50LB57**
39/42/47/50/55LB58**
ZA/ZB/ZG/ZJ.
42/47/50/55/60LB58**-ZM/
ZW, LB61**
Vijaki za stojalo
2EA, M4 x L20
