DT 200 USB - DJ-Ausrüstung DUAL - Kostenlose Bedienungsanleitung

Marke	Dual
Modell	DT 200 USB
Produkttyp	Automatischer Plattenspieler mit USB-Audio-Capture-Box
Abmessungen des Plattenspielers	360 x 98 x 350 mm
Gewicht des Plattenspielers	2,75 kg
Abmessungen des USB-Gehäuses	75 x 30,5 x 107 mm
Gewicht des USB-Gehäuses	140 g
Stromversorgung des Plattenspielers	230 V, 50 Hz
Stromverbrauch	3 W
Stromversorgung des USB-Gehäuses	Über USB-Port
Abspielgeschwindigkeiten	33 und 45 U/min
Kompatible Plattengrößen	17 cm und 30 cm
Nadeltyp	Diamant (Modell AT3600LAX)
Länge des Tonarms	195 mm
Frequenzgang	20 Hz - 19 kHz
Signal-Rausch-Verhältnis (USB-Gehäuse)	< -70 dB (PHONO), < -75 dB (LINE)
Klirrfaktor (USB-Gehäuse)	< 0,08% (PHONO), < 0,05% (LINE)
Anschlüsse	Audio-RCA-Ausgänge, USB-Port, Erdungsanschluss
Enthaltene Software	Audacity (Mehrspur-Audio-Editor)
Kompatible Betriebssysteme	Windows 2000/XP oder höher, Mac OSX oder höher
Betriebsbedingungen	+5°C bis +35°C, 45% bis 85% relative Luftfeuchtigkeit
Pflege	Reinigung mit einem leicht feuchten weichen Tuch; Reinigung der Nadel mit einem Pinsel von hinten nach vorne
Sicherheit	Nicht Feuchtigkeit aussetzen, Gehäuse nicht öffnen, bei Eindringen von Flüssigkeit oder Fremdkörpern Netzstecker ziehen
Ersatzteile	Abtastnadel (AT3600LAX), Antriebsriemen
Hersteller	DGC GmbH, Graf-Zeppelin-Str.7, 86899 Landsberg am Lech, Deutschland

Häufig gestellte Fragen - DT 200 USB DUAL

Wie stelle ich die Drehgeschwindigkeit des Plattenspielers ein?

Verwenden Sie den Schalter SPEED (6) an der Vorderseite, um je nach Schallplatte 33 oder 45 U/min auszuwählen.

Warum springt oder rutscht der Tonarm auf der Platte?

Dies kann an einer nicht horizontalen Oberfläche liegen: Stellen Sie den Plattenspieler auf eine stabile, horizontale Fläche. Überprüfen Sie auch, ob die Platte sauber und nicht zerkratzt ist.

Wie reinige ich Nadel und Schallplatte?

Für die Nadel führen Sie vorsichtig einen Pinsel von hinten nach vorne. Für die Platte verwenden Sie ein weiches Tuch und wischen Sie leicht schräg.

Was tun, wenn die Tonqualität schlecht ist (Störgeräusche, Verzerrungen)?

Überprüfen Sie die Sauberkeit von Nadel und Platte, reinigen Sie sie. Stellen Sie sicher, dass die gewählte Geschwindigkeit zur Platte passt (33 oder 45 U/min). Wenn das Problem weiterhin besteht, ist die Nadel möglicherweise abgenutzt und muss ausgetauscht werden.

Wie schließe ich den Plattenspieler an einen Verstärker an?

Stecken Sie die Audiostecker (rot = rechts, weiß = links) des mitgelieferten Kabels in die PHONO- oder AUX/AUDIO-Buchsen des Verstärkers. Stellen Sie den EQ-Schalter (1) auf OFF, wenn Sie den PHONO-Eingang verwenden, oder auf ON für einen AUX-Eingang.

Wie digitalisiere ich Schallplatten mit dem USB-Gehäuse?

Schließen Sie das USB-Gehäuse an einen freien Port Ihres Computers an, verbinden Sie den Plattenspieler mit dem PHONO-Eingang des Gehäuses, installieren Sie die Software Audacity, wählen Sie 'USB Audio Codec' als Aufnahmegerät aus und starten Sie die Aufnahme während der Wiedergabe der Platte.

Welche Software soll ich für die Aufnahme verwenden?

Die Software Audacity wird auf CD mitgeliefert. Sie ermöglicht Mehrspur-Audioaufnahme und -bearbeitung. Updates sind unter http://audacity.sourceforge.net erhältlich.

Wie wechsle ich die Abtastnadel?

Ziehen Sie die abgenutzte Nadel schräg nach unten. Ersetzen Sie sie nur durch das gleiche Modell (AT3600LAX). Zum Einsetzen der neuen Nadel gehen Sie in umgekehrter Reihenfolge vor und rasten Sie sie ein.

Was tun, wenn der Plattenspieler nicht eingeschaltet wird oder sich nicht dreht?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Stellen Sie sicher, dass der Riemen korrekt auf der Motorriemenscheibe und dem Plattenteller sitzt. Wenn das Problem weiterhin besteht, kontaktieren Sie den Hersteller.

Wie stelle ich den EQ-Schalter ein?

Stellen Sie den EQ-Schalter (1) unter dem Plattenteller: auf OFF, wenn der Plattenspieler an einen PHONO-Eingang des Verstärkers angeschlossen ist, auf ON, wenn er an einen AUX- oder AUDIO-Eingang (ohne Phono-Vorverstärker) angeschlossen ist.

BEDIENUNGSANLEITUNG DT 200 USB DUAL

Automatik-Plattenspieler

mit Audio-Capture

Box für USB

Bedienungsanleitung

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und sicheren

Gebrauch Ihres Plattenspielers DT 200 USB, im Folgenden Plattenspieler oder Gerät genannt, sowie der zugehörigen USB-Capture-Box. Beachten Sie die mitgelieferte Bedienungsanleitung für die Audacity-Software auf der CD.

Die Zielgruppe dieser Bedienungsanleitung

Die Bedienungsanleitung richtet sich an jede Person, die den Plattenspieler aufstellt, bedient, reinigt oder entsorgt.

Alle Marken- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Hersteller.

Die Gestaltungsmerkmale dieser Bedienungsanleitung

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht feststellen, ob es sich um

normalen Text,

Aufzählungen oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Sicherheit und Aufstellen des Plattenspielers. 4

Sicherheit 4

Aufstellen 5

Die Beschreibung des Plattenspielers 6

Der Lieferumfang 6

Die besonderen Eigenschaften 6

Die Gerätevorderseite 7

Die Geräterückseite 8

Wie Sie den Plattenspieler zum Betrieb vorbereiten. 9

Riemen und Plattenteller (5): 9

Plattentellerbelag (Gummimatte) (4): 9

Zentrierpuck: 9

Tonarm: 9

Abdeckhaube: 9

Anschluss des Plattenspielers 10

Anschluss an den Veränderer 10

Wie Sie den EQ-Schalter einstellen. 10

Abnehmen/Anbringen der Nadelschutzkappe. 10

Abspielen einer Schallplatte 11

Automatischer Start/Drehzahlwahl 11

Manueller Start/Tonarmlift 11

Stop-Taste 11

Wie Sie den Plattenspieler reinigen. 12 Reinigung der Nadel und der Platte 12 Auswechseln der Nadel 12 Wie Sie Fehler beseitigen 13 Probleme mit dem Gerät. 13 Technische Daten Plattenspieler. 14 Bevor Sie mit der USB-Box beginnen 15 Sicherheit. 15 Systemvoraussetzungen 15 Die Beschreibung der USB-Box. 16 Die besonderen Eigenschaften 16 Die Features der Box. 16 Anschlüsse 17 Anschluss Plattenspieler. 17 Anschluss CD-Spieler 17 Anschluss Mixer. 17 Vorgehensweise 18 Software installieren 18 Capture Box anschließen 18 Software einrichten 18 Musik aufzeichnen und speichern 18 Richtlinien und Normen 19 Technische Daten USB-Box. 19 Wie Sie den Hersteller erreichen. 20 Entsorgungshinweise 20

Sicherheit und Aufstellen des Plattenspielers

Lesen Sie alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung und auf der Rückseite des Geräts.

Sicherheit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Öffnen Sie nicht das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Schlags.

Dieses Gerät arbeitet mit 230 V Wechselstrom bei 50 Hz. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben.

Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Schlags.

Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker.

Zur Reinigung des Gerätes und der Schallplatten dürfen nur darauf vorgesehene Reinigungsmittel (antistatisch) verwendet werden. Diese sind im Zubehörfachhandel erhältlich.

Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung:

Dieses Gerät sorgfältig vor Nässe, Feuchtigkeit, Spritz- und Tropfwasser schützen.

Blumenvasen und andere mit Flüssigkeiten gefüllte Behälter dürfen nicht auf dieses Gerät gestellt werden.

Aufstellen

Der Plattenspieler darf nur auf einer festen, horizontalen, vibrationsfreien Fläche aufgestellt werden.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern auf. Vermeiden Sie direkte Sonneneinstrahlung und Orte mit außergewöhnlich viel Staub.

Sie dürfen das Gerät nur in waagerechter Position betreiben.

Halten Sie das Gerät von Geräten fern, die starke Magnetfelder erzeugen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

Wenn Sie den Plattenspieler von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Geräts Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.

Verlegen Sie das Netzkabel so, dass niemand darüber stolpern kann.

Die Beschreibung des Plattenspielers Der Lieferumfang

Entnehmen Sie das Gerät und alle Zubehörteile aus der Verpackung.

Heben Sie den Karton und das Verpackungsmaterial auf, um das Gerät bei einem späteren Transport sicher wieder verpacken zu können.

Bitte stellen Sie sicher, dass alle nachfolgend aufgeführten Zubehörteile vorhanden sind:

Der Plattenspieler,

Plattenteller mit Antriebsriemen, Gummimatte,

Abdeckhaube mit 2 Scharnieren

Adapter für Single-Platten (45 U/min.)

USB-Capture-Box

Software-CD

diese Bedienungsanleitung.

Die besonderen Eigenschaften

Mit diesem Gerät können Sie: Schallplatten für 33- und 45 U/min abspielen.

Es bietet voll automatische Bedien-Funktionen.

Am Plattenende wird der Tonarm automatisch zurückgeführt.

Der Plattenspieler hat einen eingebauten Entzerrer-Vorverstärker und kann sowohl an einen Phono-Eingang als auch an einen Audio-Eingang (AUX-In) angeschlossen werden.

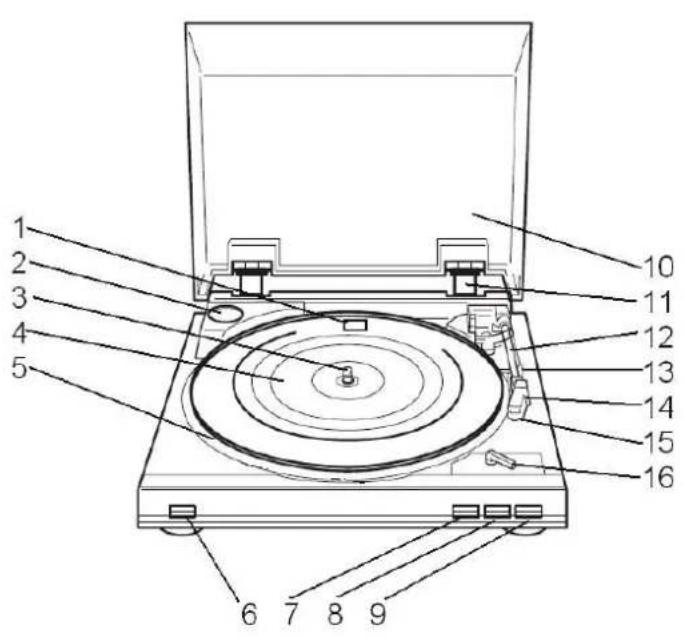

Die Gerätevorderseite

1	EQ-Schalter (unter Plattenteller)
2	Ablage Adapter
3	Plattentellerachse
4	Gummimatte
5	Plattenteller
6	Taste-Drehzahl (SPEED 33/45)
7	Taste-Start (START)
8	Taste-Stop (STOP)
9	Taste-Lift (UP/DOWN)
10	Abdeckhaube
11	Scharnier
12	Tonarm
13	Tonarmstätze
14	Tonarmhebel
15	Nadel mit System
16	Wahlhebel Plattengröbe (SIZE 30/17)

Die Geräterückseite

17 Audio-Kabel (mit Stecker weiß und rot) 18 Netzkabel

Wie Sie den Plattenspieler zum Betrieb vorbereiten

Riemen und Plattenteller (5):

Der Antriebsriemen liegt bei Lieferung bereits auf der Riemenlauffläche des Plattentellers 5 auf. Der Riemen ist mit einem Band versehen, welches eine Werkzeugbenutzung zum Auflegen erübrigt.

Den Plattenteller auf die Achse 3 aufsetzen. Den Plattenteller so drehen, bis die Aussparung über dem Antriebsmotor liegt. Heben Sie den Riemen mittels des oben beschriebenen Bandes von der Lauffläche ab und legen Sie ihn auf die Mitte der Antriebsrolle des Motors. Entfernen Sie das Band.

Plattentellerbelag (Gummimatte) (4):

Nun den Gummi-Plattentellerbelag mit der richtigen Seite nach oben auf den Plattenteller auflegen.

Zentrierpuck:

Der Zentrierpuck wird z.B. für Single-Platten ohne Zentrierstern benötigt. Wird der Zentrierpuck gerade nicht gebraucht, können Sie diesen auf die dafür vorgesehene Ablage 2 legen.

Tonarm:

Der Tonarm 12 ist für den Transport mit einem Band gesichert. Entfernen Sie dieses Band vor der ersten Inbetriebnahme. Für einen späteren Transport soll der Tonarm wieder mit diesem Band befestigt werden, um Schäden durch Erschütterungen zu vermeiden.

Abdeckhaube:

Die Scharniere 11 sind bereits in der Abdeckhaube 10 montiert. Die Abdeckhaube mit den Scharnieren in die dazu vorgesehenen Aussparungen im Gerät einsetzen.

Anschluss des Plattenspielers Anschluss an den Verstärker

Die Stecker des Audiokabels 17 an der Rückseite an die Audio/AUX- oder Phono-Buchsen am Verstärker bzw. an die Capture-Box (Anschluss 1) anschließen.

Hinweis: Dabei auf den richtigen Anschluss des linken und rechten Kanals achten (rot = rechter Kanal, weiß = linker Kanal).

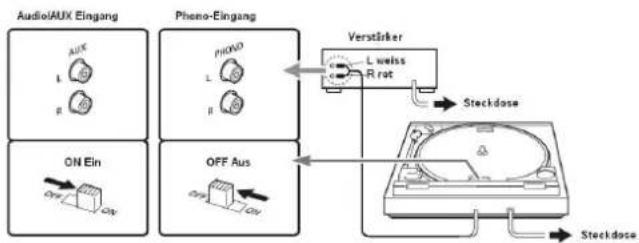

Wie Sie den EQ-Schalter einstellen

Stellen Sie den EQ-Schalter 1 wie folgt je nach dem Typ der Anschlussbuchsen an der Stereoanlage (am Verstärker) ein.

Wenn der Plattenspieler an den PHONO Buchsen der Stereoanlage (des Verstärkers) angeschlossen ist:

auf OFF

Wenn die Stereoanlage (der Verstärker) kein PHONO-Buchsen besitzt und der Plattenspieler an den AUX- oder AUDIO-Buchsen angeschlossen ist:

auf ON

Abnehmen/Anbringen der Nadelschutzkappe

Vor der Wiedergabe einer Schallplatte muss die Nadelschutzkappe vom Tonabnehmer 15 entfernt werden. Ziehen Sie die Kappe nach vorne ab.

Es wird empfohlen, die Nadelkappe zum Schutz der Nadel nach der Wiedergabe wieder anzubringen.

Abspielen einer Schallplatte

Automatischer Start/Drehzahlwahl

Platte auflegen. Mit dem Wahlhebel 16 die entsprechende Plattengröße von 30 oder 17 cm Durchmesser einstellen. Mit der Taste Drehzahl SPEED 6 die Plattentellerdrehzahl 33 oder 45 U/min einstellen. Darauf achten, dass sich die Taste LIFT 9 in Stellung DOWN befindet. Taste START 7 drücken. Der Plattenteller beginnt, sich in der voreingestellten Geschwindigkeit zu drehen. Der Tonarm setzt automatisch auf der Schallplatte auf. Die Wiedergabe beginnt.

Manueller Start/Tonarmlift

Platte auflegen. Mit dem Wahlhebel 16 die entsprechende Plattengröße von 30 oder 17 cm Durchmesser einstellen. Mit dem Schalter SPEED 6 die Plattentellerdrehzahl 33 oder 45 U/min einstellen. Darauf achten, dass sich die Taste LIFT 9 in Stellung UP befindet. Taste START 7 drücken. Der Plattenteller beginnt, sich in der voreingestellten Geschwindigkeit zu drehen. Der Tonarm setzt

automatisch auf der Schallplatte auf. Die Wiedergabe beginnt.

Den Tonarm von der Tonarmstütze 13 nehmen und über die Einlauffrille der Platte schwenken. Der Plattenteller beginnt, sich in der voreingestellten Drehzahl zu drehen. Durch erneutes Drücken der Taste LIFT (DOWN) 9 wird der Tonarm abgesenkt. Mit der Taste Lift 9 kann der Tonarm an jeder beliebigen Stelle - auch zur kurzzeitigen Spielunterbrechung - abgehoben werden (Lifthebel in Stellung UP). Der Plattenteller dreht sich weiter.

Stop-Taste

Am Ende der Schallplatte wird der Tonarm automatisch zur Tonarmstütze zurückgebracht und das Gerät abgeschaltet.

Sie können den Plattenspieler auch abschalten, indem Sie die Taste STOP 8 drücken, oder die Taste Lift 9 drücken, in Stellung UP bringen und den Tonarm mit dem Tonarmhebel 14 auf die Tonarmstütze zurückführen.

Wie Sie den Plattenspieler reinigen

Stromschlag!

Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen.

ACHTUNG!

Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.

Reinigen Sie das Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch.

Reinigung der Nadel und der Platte

Nadel und Platte sollten vor dem Abspielen stets gereinigt werden, um eine vorzeitige Abnutzung zu verhindern.

Streichen Sie mit einem Reinigungspinsel von hinten nach vorne über die Nadel. Zur Reinigung der Platte wischen Sie mit einem Plattentuch möglichst schräg über die Platte.

Auswechseln der Nadel

Die Abtastnadel ist durch den Abspielvorgang natürlichem Verschleiß ausgesetzt. Wir empfehlen eine regelmäßige Überprüfung, die bei Diamant-Abtastnadeln nach mindestens 500 Spielstunden erfolgen sollte.

Hinweis:

Abgenutzte oder beschädigte (abgesplitterte) Abtastnadeln zerstören die Schallplatten.

Verwenden Sie bei Ersatzbedarf, wenn möglich, die Originalnadel.

Ziehen Sie die Abtastnadel schräg nach unten ab. Das Einsetzen der Abtastnadel erfolgt in umgekehrter Weise.

Wie Sie Fehler beseitigen

Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabellen.

Wenn Sie die Störung auch nach den beschriebenen Überprüfungen nicht beheben können, nehmen Sie bitte Kontakt mit dem Hersteller auf.

Probleme mit dem Gerät

Symptom Mögliche Ursache/Abhilfe
Der Tonarm überspringt Spuren, gleitet über die Platte oder bewegt sich nicht	Der Plattenspieler steht nicht waagerecht. Den Plattenspieler auf eine waagerechte Unterlage stellen. Die Platte ist verschmutzt oder verkratzt. Die Platte mit einem Plattenreiniger reinigen oder eine andere Platte abspielen.

Symptom Mögliche Ursache/Abhilfe
Schlechte Tonqualität, starke Störgeräuche, Tonaussetzer usw.	Die Nadel ist verschmutzt oder abgenutzt. Die Nadel mit einem Pinseletäubern bzw. auswechseln.Die Platte ist verschmutzt oder verstaubt. Die Platte mit einem Plattenreiniger reinigen.
Die Drehzahl stimmt nicht. Die	Drehzahl entsprechend der Angabe auf der Platte einstellen. (33 U/min. oder 45 U/min.)
Der Ton leiert Der Antriebsriemen ist zu locker und muss gewechselt werden.
Der Ton ist zu leise oder laut und verzerrt.	Der Plattenspieler ist nicht an den richtigen Eingang angeschlossen.(siehe Seite 10)
Keine Aufnahme mit der Audacity-Software möglich	PC-Systemwiederherstellung durchführten (über „Programme“, „Zubehör“, „Systemprogramme“).

Technische Daten Plattenspieler

Abmessungen (Breite x Höhe x Tiefe):	360 mm x 98 mm x 350 mm
Gewicht: (ohne Batterien)	2,75 kg
Spannung: 230 V Wechselstrom, 50 Hz
Leistungsaufnahme: 3 W
Umgebung'sbedingungen:	+5 °C bis +35 °C 45 % bis 85 % relative Luft- feuchte (nicht kondenserend)
Gleichlaufschwankungen: Übertragungsbereich:	< ± 0,15 % DIN/WTD bei 3 kHz 20 Hz - 19 kHz
Magnetsystem: Abtastnadel:	AT3600LAX Diamant-Nadel
Effektive Tonarmlänte: 195 mm

Bevor Sie mit der USB-Box beginnen

Lesen Sie alle Sicherheitshinweise sorgfältig durch und bewahren Sie diese für spätere Fragen auf. Befolgen Sie immer alle Warnungen und Hinweise in dieser Bedienungsanleitung.

Sicherheit

Hinweis

Stellen Sie keine Behälter mit Flüssigkeit, z.B.

Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung führen.

Versuchen Sie niemals ein defektes Gerät selbst zu reparieren. Wenden Sie sich immer an eine unserer Kundendienststellen.

Öffnen Sie das Gerät auf keinen Fall - dies darf nur der Fachmann.

Es dürfen keine offenen Brandquellen, wie z.B.

brennende Kerzen auf das Gerät gestellt werden.

Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen.

Systemvoraussetzungen

Bitte stellen Sie vor der Installation der Audio-Capture-Box sicher, dass Ihr Computersystem die nachfolgend genannten Voraussetzungen erfüllt:

Intel Pentium oder AMD Athlon, 1GHz oder höher (oder entsprechender MAC-Rechner)

USB 1.1 oder USB 2.0-Anschluss (2.0 empfohlen)

Betriebssystem Windows 2000/XP oder aktueller bzw. MAC OSX oder aktueller

Kompatible Soundkarte

Arbeitsspeicher > 512 MB

CD- oder DVD-Brenner zur Erstellung von Audio-CDs, Lautsprecher, Maus

10 MB freier Festplattenspeicher für die Software-Installation

Zusätzlich freier Festplattenspeicher für das Digitalisieren Ihrer Musik

Hinweis:

Die mitgelieferte Software Audacity® vor der Inbetriebnahme des Gerätes am PC bzw. MAC installieren.

Unter http://audacity.sourceforge.net steht ggf. eine aktuelle Version bzw. Updates zur Verfügung.

Die Beschreibung der USB-Box

Die besonderen Eigenschaften

Das Gerät dient zur Musik-Digitalisierung analoger Quellen, z.B. von Schallplatten, einem Mixer oder einem CD-Player. Das Analogsignal wird digitalisiert und mit der mitgelieferten Software am PC oder MAC aufgezeichnet. Das Gerät verfügt auch über einen Analogausgang. Damit können Sie es zwischen verschiedene Wiedergabegeräte schalten und eine Aufzeichnung parallel zur Wiedergabe durchführen.

So ist eine elegante und sehr einfache Lösung geschaffen, um Ihre Vinyl-Schallplatten in ein digitales Musikformat (z.B. MP3) zu konvertieren oder Live-Musikmischungen aufzuzeichnen.

Hinweis:

Installieren Sie die Software vor Benutzung der Capture-Box. Eine ausführliche Anleitung zur Software Audacity finden Sie auch auf der Software-CD.

Die Features der Box

PC und MAC kompatibel

Inklusive Audacity® - ein freier Mehrspur-Audio-Editor für Linux, Mac und Windows - mitgeliefert!

Cinch-Buchsen (RCA) zum Anschluss der Stereo-Audio-Signale (links, rechts)

Jede Quelle mit Analogausgang kann angeschlossen und damit die Wiedergabe digitalisiert und am PC, Laptop oder MAC aufgezeichnet werden

Plug and Play, keine Treiber erforderlich

Zwei umschaltbare Analogeingänge (LINE/PHONO)

Mit Erdung zum Anschluss für Plattenspieler

Hinweis:

Es ist kein separater Stromanschluss notwendig, das Gerät wird über USB versorgt. Die Audacity®-Software ist Freeware. Sehen Sie bitte auf der Homepage nach, ob ein Update verfügbar ist (http://audacity.sourceforge.net).

Anschlüsse

Anschluss Plattenspieler

Wenn Sie einen Plattenspieler an das Gerät anschließen, müssen Sie ein evtl. vorhandenes Massekabel an den Anschluss 3 GND anschließen.

Anschluss Mixer

Sind die spannungsführenden Bauteile des Mixers gegenüber dem Gehäuse nicht geerdet, kann eine Brummschleife entstehen. Verwenden Sie in diesem Fall einen Kabelisolator.

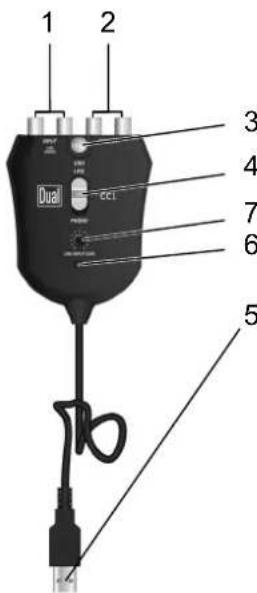

1	INPUT LINE/PHONO Cinch-Anschluss für analoges Eingangssignal
2	OUTPUT Analogausgang, Cinch
3	GND Erdung zum Anschluss Plattenspieler
4	Schalter LINE / PHONO	Umschalten zwischen LINE: Anschluss CD-Spieler PHONO: Anschluss Plattenspieler, Mixer
5	USB-Anschluss Zur Verbindung mit USB-Anschluss am PC/MAC
6	LED Anzeige grün: OKAnzeige rot: Rauschen zu hoch
7	LINE INPUT GAIN Regler zur Verständigung des Eingangssignals

Anschluss CD-Spieler

Es kann zur Übersteuerung kommen, wenn der CD-Spieler ein zu hohes Ausgangssignal liefert. Die LED 6 wechselt von Grün auf Rot. Drehen Sie den Regler 7 im Gegenuhrzeigersinn, bis die LED wieder grün leuchtet.

Vorgehensweise

Software installieren

Starten Sie Ihren Rechner, legen Sie die CD ein und installieren Sie die Audacity-Software.

Sehen Sie bitte auf der Homepage nach, ob ein Update verfügbar ist (http://audacity.sourceforge.net) und installieren Sie gegebenenfalls das Update.

Capture Box anschließen

Verbinden Sie das Gerät mit einem freien USB-Anschluss an Ihrem Rechner.

Software einrichten

1. Starten Sie die Audacity-Software.
2. Wählen Sie im Menü Software BEARBEITEN und EINSTELLUNGEN.
3. Klicken Sie den Reiter AUDIO E/A an.
4. Wählen Sie als Wiedergabegerät Ihre interne Soundkarte aus dem ↓Downtown-Menü aus.
5. Wählen Sie als Aufnahmegerät USB Audio CODEC oder „Microsoft Soundmapper Input" aus.
6. Wählen Sie Kanäle [Channels] 2 Stereo.
7. Klicken Sie auf [Multiplay], so dass ein Haken davon gesetzt ist.
8. Klicken Sie auf [Software Playthrough], so dass ein Haken davon gesetzt ist.
9. Klicken Sie auf OK.

Musik aufzeichnen und speichern

1. Schließen Sie die Wiedergabequelle am Gerät an.
2. Starten Sie die Wiedergabe.
3. Klicken Sie auf die rote Aufnahme-Taste in der Software.
4. Klicken Sie zum Beenden der Aufzeichnung auf die gelbe STOP-Taste.
5. Klicken Sie auf die grüne PLAY-Taste zur Wiedergabe Ihrer beendeten Aufzeichnung.
6. Klicken Sie auf Datei und wählen Sie „Exportieren als WAV...”, um die Aufnahme auf dem PC zu speichern.
7. Um die Aufnahme als MP3-Datei zu exportieren, müssen Sie vorher den Lame-Encoder installieren. Lesen Sie dazu die Hinweise auf der Software-CD.

Technische Änderungen und Irrtümer vorbehalten.

Die Abmessungen sind ungefähre Werte.

Richtlinien und Normen

Dieses Produkt entspricht

der EMV-Richtlinie (89/336/EEC) und der

CE-Kennzeichenrichtlinie (93/68/EEC).

Technische Daten USB-Box

Abmessungen Gerät (Breite x Höhe x Tiefe)	75 mm x 30,5 mm x 107 mm
Gewicht: ca.140 g
Stromversorgung: Über USB-Anschluss
Frequenzbereich:	20 Hz bis 20.000 Hz
Verzerrung: PHONO: < 0,08% (1kHz) LINE: < 0,05% (1kHz)
SNR < -70 % PHONO	< -75 % LINE
Max. Eingangssignal 19 mV (1 kHz) PHONO 2 V (1 kHz) LINE
Kanaltrennung < -70 dB PHONO, LINE
Eingangsimpedanz 47 kOhm
Länge USB-Kabel 1,5 m
Computeranschluss USB 1.1, WINDOWS XP bzw. MAC OSX

Wie Sie den Hersteller erreichen

DGC GmbH

Graf-Zeppelin-Str. 7

D-86899 Landsberg

Entsorgungshinweise

Entsorgung der Verpackung

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar.

Bitte halten Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.

Erstickungsgefahr!

Verpackung und deren Teile nicht Kindern überlassen.

Erstickungsgefahr durch Folien und anderen Verpackungsmaterialien.

Wie Sie das Gerät entsorgen

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Gerätes.

Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.

Lebensgefahr!

Bei ausgedienten Geräten Netzstecker ziehen.

Netzkabel durchtrennen und mit dem Stecker entfernen.
