BEDIENUNGSANLEITUNG DV81F5E5HGW SAMSUNG

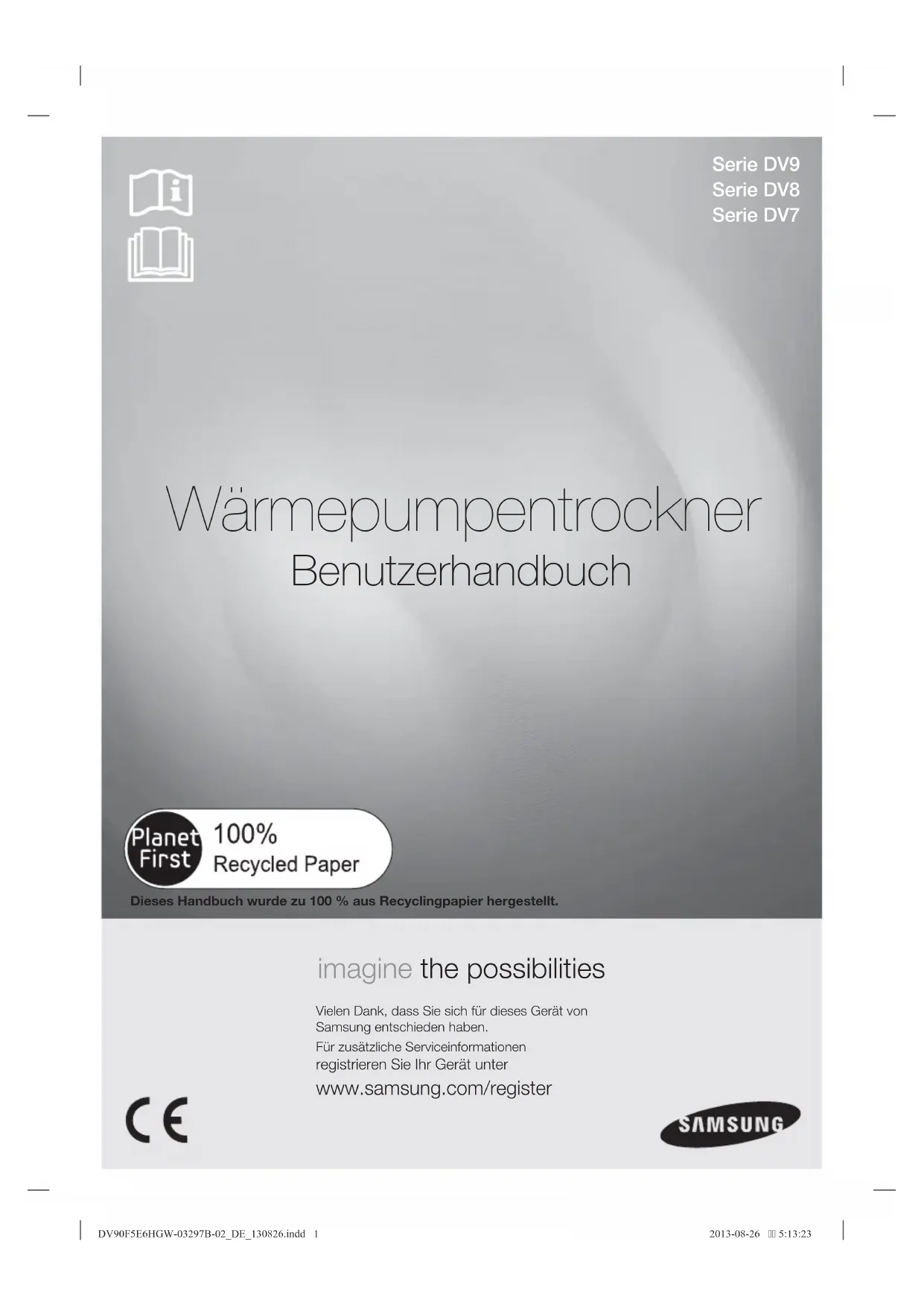

imagine the possibilities Vielen Dank, dass Sie sich für dieses Gerät von Samsung entschieden haben.Für zusätzliche Serviceinformationen registrieren Sie Ihr Gerät unter

Serie DV7 Dieses Handbuch wurde zu 100 % aus Recyclingpapier hergestellt. DV90F5E6HGW-03297B-02_DE_130826.indd 1DV90F5E6HGW-03297B-02_DE_130826.indd 1 2013-08-26  5:13:232013-08-26  5:13:232_ Funktionen

Endlich können Sie besonders große Mengen trocknen. Unsere Trockner mit einem

Fassungsvermögen von 9 kg, 8 kg bzw. 7 kg verfügen über sehr große Trommeln, sodass

die Luft auch bei großen Mengen Wäsche problemlos zirkulieren und die Kleidung noch

schneller getrocknet werden kann. Die Funktionen für entgegengesetzte Trommelbewegung

und Knitterschutz sorgen für eine knitterfreie Trocknung der Wäsche, sodass das

anschließende Bügeln ein Kinderspiel ist.

2. Optische Wasserpegelanzeige

Erstmals können Sie bei einem Kondenstrockner nun den Wasserstand im Innern des

Behälters anhand einer Füllstandsanzeige am Bedienfeld ablesen. So müssen Sie nie wieder

vorzeitig nach Hause fahren, nur um festzustellen, dass der Trockenvorgang noch gar nicht

abgeschlossen ist. Sie können nun frühzeitig erkennen, wenn der Behälter fast leer ist, und

diesen rechtzeitig wieder au üllen.

3. Trocknungssensor (vollautomatisches Trocknen)

Durch den Einsatz von Feuchtigkeits- und Temperaturfühlern werden die Trockenzeiten und

der Energieverbrauch unter Einsatz digitaler Technologien gesteuert. Auf diese Weise wird

Ihre Wäsche nicht nur gleichmäßiger und schonender getrocknet. Darüber hinaus stehen

Ihnen für mehr Flexibilität verschiedene Einstellungen für kinderleichtes Bügeln sowie zur

kurz- oder langfristigen Aufbewahrung der Wäsche im Schrank zur Verfügung.

4. Innenbeleuchtung (Serie DV9 und DV8)

Im Dunkeln nach Socken zu fi schen gehört nun der Vergangenheit an. Dank der

Innenbeleuchtung können Sie die Trommel problemlos überblicken und immer sicher sein,

alle Wäschestücke aufgesammelt zu haben.

5. Fachtrocknung (nur Serie DV9)

Diese Niedertemperaturtrocknung wurde entwickelt, um vielseitigere Möglichkeiten beim

Trocknen mit diesem Gerät zu scha en. Ihre Feinwäsche ist beim Trocknen im Fach

besser geschützt, da ein Rotieren in der Trommel vermieden wird. Diese Funktion ist

beispielsweise bei Feinstrumpfhosen oder empfi ndliche Sto en hilfreich, die normalerweise

nicht trocknergeeignet sind. Sogar Sportschuhe, die für eine normale Trommeltrocknung

ungeeignet sind, können so sicher getrocknet werden.

6. Beidseitige Türscharniere für einfaches Ö nen der Gerätetür an

Unsere Trockner passen ohne Probleme beim Ö nen der Gerätetür an viele Aufstellorte,

da die Gerätetür mühelos auf beiden Seiten angeschlagen werden kann. Dies vereinfacht

nicht nur die Suche nach einem geeigneten Aufstellort, sondern ist zudem sehr praktisch,

wenn Sie den Trockner auf einer Waschmaschine montieren. Je nach Ihren häuslichen

Gegebenheiten können Sie die Gerätetür links oder rechts ö nend montieren.

7. Rautentrommel für bessere Gewebeschonung

Die rautenförmige Trommel reduziert Abrieb und bietet Ihrer Wäsche besten Schutz.

8. Hohe Energiee zienz

Wärmepumpentrockner sind hervorragend geeignet, um Energie zu sparen und dennoch

in den Genuss schnell getrockneter Wäsche zu kommen. Dieses Gerät wurde für einen

möglichst energiee zienten Betrieb entwickelt und optimiert und bietet eine wesentlich

höhere Energiee zienz als herkömmliche Kondenstrockner.

DV90F5E6HGW-03297B-02_DE_130826.indd Sec9:2DV90F5E6HGW-03297B-02_DE_130826.indd Sec9:2 2013-08-26  5:13:272013-08-26  5:13:27Sicherheitsinformationen _3

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für einen neuen Wäschetrockner von Samsung

entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich

des Anschlusses, der Verwendung und der Pfl ege Ihres neuen Geräts. Lassen

Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie

die vielen Vorteile und Funktionen Ihres Wäschetrockners voll nutzen.

WARNUNG - Brandgefahr • Der Wäschetrockner darf nur von einem qualifi zierten Techniker angeschlossen werden.• Installieren Sie den Wäschetrockner gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften.• Befolgen Sie die Installationshinweise genau, um die Gefahr von Verletzungen oder Tod zu reduzieren. WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN Die Warnungen und wichtigen Sicherheitshinweise decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihren Trockner installieren, warten und einsetzen.Wenden Sie sich immer an Ihren Hersteller, wenn Probleme oder Zustände auftreten, die Sie nicht verstehen. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE WARNUNGGefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können.VORSICHTGefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.VORSICHTUm die Gefahr von Bränden und Explosionen, einem elektrischem Schlag und anderen Verletzungen beim Einsatz Ihres Trockners zu verhindern, beachten Sie die folgenden Sicherheitsregeln:NICHT ausführen.NICHT demontieren.NICHT berühren.Befolgen Sie die Anweisungen genau.Ziehen Sie den Netzstecker aus der Steckdose.Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.Bitten Sie den Kundendienst um Hilfe.HinweisLesen Sie die Bedienungsanleitung. DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:3DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:3 2013-08-26  5:13:272013-08-26  5:13:274_ Sicherheitsinformationen

Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.

Befolgen Sie die Hinweise wörtlich.

Lesen Sie diesen Abschnitt aufmerksam durch, und bewahren Sie ihn an einem

sicheren Ort auf, damit Sie die Informationen später schnell wiederfi nden.

Lesen Sie alle Anweisungen sorgfältig durch, ehe Sie dieses Gerät einsetzen.

Dieses Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit verminderten körperlichen,

sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt. Von

dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine

für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.

Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

Halten Sie den Wäschetrockner niemals vor dem Ende des Trockenprogramms an, es sei denn, alle

Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme verteilen

Berühren Sie während eines Trockenprogramms niemals die Gerätetür, da diese während des Betriebs

heiß wird. Andernfalls besteht Verbrennungsgefahr.

HINWEISE ZUM WEEE-ZEICHEN Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation

gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach

ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen.

Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt

bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.

Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige

Wiederverwertung von sto ichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder

kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw.

Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des

Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit

anderem Gewerbemüll entsorgt werden. WARNUNGWARNUNG Sicherheitsinformationen

DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:4DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:4 2013-08-26  5:13:272013-08-26  5:13:27Sicherheitsinformationen _5

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION Die Installation dieses Geräts muss von einem qualifi zierten Techniker oder einem dazu befugten

Dienstleister durchgeführt werden.

- Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Bränden, Explosionen

oder Störungen des Geräts.

Verbinden Sie das Netzkabel nur mit einer Steckdose für 220–240V~ bei 50 Hz, und verwenden Sie die

Steckdose nur für dieses Gerät. Verwenden Sie außerdem kein Verlängerungskabel.

- Die Nutzung einer Steckdose zusammen mit anderen Geräten per Mehrfachsteckdose oder

Verlängerungskabel kann einen Stromschlag oder Brand verursachen.

- Stellen Sie sicher, dass Netzspannung, Frequenz und Stromstärke den Angaben in den technischen

Daten des Geräts entsprechen. Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Stecken Sie den Netzstecker fest in die Steckdose.

Entfernen Sie mit einem trockenen Tuch regelmäßig alle Fremdkörper wie Staub oder Wasser vom

Netzstecker und von den Kontakten.

- Ziehen Sie den Netzstecker heraus, und reinigen Sie ihn mit einem trockenen Tuch.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn Verpackungsmaterial

kann für Kinder gefährlich sein.

- Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken.

Dieses Gerät muss ordnungsgemäß geerdet sein.

Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststo oder der Telefonleitung.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden, Explosionen oder Störungen des Geräts

- Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und

vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht.

Stellen und bewahren Sie das Gerät niemals so auf, dass es Wettereinfl üssen ausgesetzt ist.

Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom

Kundendienst bzw. von einer qualifi zierten Fachkraft ausgewechselt werden, um Gefahren zu vermeiden.

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker auch nach der Installation zugänglich ist.

Ziehen Sie nicht am Netzkabel, und biegen Sie es nicht zu stark.

Verdrehen und verknoten Sie das Netzkabel nicht.

Legen Sie das Netzkabel nicht über metallische Objekte, stellen Sie keine schweren Gegenstände darauf,

verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in den Raum

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Steckdose ziehen.

- Fassen Sie beim Herausziehen den Stecker selbst an.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Dieses Gerät muss ordnungsgemäß geerdet sein. Verbinden Sie das Netzkabel niemals mit einer

Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen und

nationalen Vorschriften entspricht. Beachten Sie zum Erden des Geräts die Installationshinweise.

Stellen Sie Ihr Gerät auf einem festen und ebenen Untergrund auf.

- Andernfalls besteht die Gefahr von starken Schwingungen, Geräuschentwicklung und Störungen des

Da die Inhaltssto e von Haarsprays zur Beeinträchtigung der wasserbindenen Eigenschaften des

Wärmetauschers führen können, ist Kondenswasserbildung an den äußeren Flächen des Geräts möglich,

wenn ein Kühlvorgang läuft. Stellen Sie das Gerät deshalb nicht in Kosmetiksalons o. ä. auf.

WARNUNG DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:5DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:5 2013-08-26  5:13:272013-08-26  5:13:276_ Sicherheitsinformationen

WICHTIGE WARNHINWEISE FÜR DEN BETRIEB Lassen Sie Kinder und Tiere nicht in oder auf das Gerät klettern. Entfernen Sie vor der Entsorgung des

Geräts außerdem den Türverschlusshebel.

- Andernfalls besteht die Gefahr, dass Kinder hinfallen und sich verletzen.

- Wenn Kinder im Gerät eingeschlossen werden, besteht Erstickungsgefahr.

Versuchen Sie nicht, in das Innere des Geräts hinein zu greifen, während sich die Trommel dreht.

Setzen Sie sich nicht auf das Gerät, und lehnen Sie sich nicht gegen die Gerätetür.

- Das Gerät könnte umkippen und Verletzungen verursachen.

Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

Trinken Sie nicht das kondensierte Wasser.

Halten Sie einen Wäschetrockner niemals vor dem Ende des Trockenprogramms an, es sei denn, alle

Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme verteilen

Trocknen Sie keine Wäsche, die durch entfl ammbare Materialien wie Benzin, Kerosin, Waschbenzin,

Verdünner, Alkohol usw. verunreinigt ist.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden oder Explosionen.

Lassen Sie nicht zu, dass Haustiere mit dem Trockner spielen oder Bauteile ankauen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Wenn Sie das Gerät entsorgen, entfernen Sie vorher die Gerätetür und das Netzkabel.

- Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen des Netzkabels.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls besteht die Gefahr von Stromschlägen.

Im Fall eines Gaslecks (z. B. durch Stadtgas, Propangas, Erdgas usw.) lüften Sie den Raum sofort, ohne

das Gerät oder den Netzstecker zu berühren.

- Verwenden Sie in einem solchen Fall keinen Lüfter.

- Jeder Funke kann zu einer Explosion oder zu einem Brand führen.

Führen Sie an diesem Gerät keine Reparaturen aus, tauschen Sie keine Teile und nehmen Sie keine

Servicearbeiten vor, es sei denn, dies wird in den Anweisungen für Reparaturen durch den Benutzer

explizit empfohlen. Sie müssen außerdem ausreichend qualifi ziert sein, um dieses Gerät warten zu dürfen.

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern.

- Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer,

- Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr nächstgelegenes

Kundendienstzentrum.

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Das von Ihnen erworbene Gerät ist nur zum Gebrauch im Haushalt bestimmt.

Die Verwendung zu kommerziellen Zwecken stellt eine missbräuchliche Nutzung des Geräts dar. In

diesem Fall fällt das Gerät nicht unter die Standardgarantie von Samsung, und Samsung kann nicht für

Fehlfunktionen oder Schäden aufgrund dieser missbräuchlichen Verwendung verantwortlich gemacht

Wenn das Gerät ungewöhnliche Geräusche, Brandgeruch oder Rauch entwickelt, trennen Sie sofort die

Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands. WARNUNG Sicherheitsinformationen

DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:6DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:6 2013-08-26  5:13:272013-08-26  5:13:27Sicherheitsinformationen _7

VORSICHTSMASSNAHMEN BEIM BETRIEB Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche, brennende

Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das Gerät.

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Berühren Sie beim oder kurz nach dem Trocknen nicht das Glas der Gerätetür oder die Innenseiten der

Trommel, da diese heiß sind.

- Andernfalls besteht Verbrennungsgefahr.

Drücken Sie die Tasten nicht mit Hilfe scharfer Gegenstände wie Stiften, Messern, Fingernägeln usw.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Trocknen Sie keine Wäschestücke mit Formelementen aus Gummi (Latex) oder anderen Gummitexturen.

- Beim Erhitzen von Formelementen aus Gummi besteht Brandgefahr.

Trocknen Sie keine Wäsche, die mit Pfl anzen- oder Bratenöl verunreinigt ist, da ein großer Teil des Öls

beim Waschen der Wäsche nicht entfernt wird. Führen Sie außerdem das Kühlprogramm durch, damit

die Wäsche nicht mehr heiß ist.

- Die Oxidationswärme des Öls kann einen Brand auslösen.

Stellen Sie vor Verwendung des Geräts sicher, dass die Taschen aller zu behandelnden Kleidungsstücke

- Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder Steine

können schwere Schäden am Gerät verursachen.

Trocknen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren Metallapplikationen

(wie z. B. Reißverschlüsse, Haken und Ösen sowie Knopfl eisten).

Trocknen Sie Sto bindegürtel, Schürzenbänder, Bügel-BHs usw. bei Bedarf in einem Wäschenetz, um

zu verhindern, dass sich während des Trockenvorgangs die Nähte lösen und/oder die Wäschestücke

Von der Verwendung von Einlegepapier für Trockner zur Verringerung der statischen Aufl adung wird

abgeraten. Dieses könnte zu Schäden an Ihrer Wäsche oder am Gerät führen.

- Andernfalls kann es zu Schäden an der Wäsche kommen.

Verwenden Sie den Trockner nicht in der Nähe gefährlicher Stäube (wie Kohlenstaub, Getreidestaub

- Andernfalls besteht die Gefahr von Stromschlägen, eines Brands oder einer Explosion.

Legen Sie niemals brennbare Materialien in die Nähe des Geräts.

- Andernfalls besteht die Gefahr der Beschädigung von Bauteilen, von Giftgasen, die aus dem Gerät

austreten, Stromschlägen, Brand oder Explosion.

- Das Gerät sollte nicht hinter abschließbaren Türen aufgestellt werden.

Das Gerät enthält fl uorhaltige Treibhausgase, die unter das Kyoto-Protokoll fallen.

Hermetisch abgeschlossenes System

Sorgen Sie dafür, dass keine Gase in die Atmosphäre entweichen.

Kältemitteltyp: R-134a

- Treibhauspotenzial (GWP): 1300

WICHTIGE WARNHINWEISE FÜR DIE REINIGUNG Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät.

Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.

- Andernfalls können Verfärbungen, Verformungen, Schäden, Stromschläge oder Brände die Folge sein.

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Reinigen Sie den Filtereinsatz bevor und nachdem Sie den Trockner verwenden.

Lassen Sie das Innere des Geräts regelmäßig durch einen zugelassenen Servicetechniker reinigen.

Reinigen Sie den Wärmetauscher einmal im Monat mit einer weichen Bürste oder einem Staubsauger.

Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr.

Das Innere des Trockners sollte regelmäßig durch qualifi zierte Servicemitarbeiter gereinigt werden.

VORSICHT WARNUNG DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:7DV90F5E6HGW-03297B-02_DE_130826.indd Sec1:7 2013-08-26  5:13:272013-08-26  5:13:278_ Inhalt

DV90F5E6HGW-03297B-02_DE_130826.indd Sec2:8DV90F5E6HGW-03297B-02_DE_130826.indd Sec2:8 2013-08-26  5:13:272013-08-26  5:13:27Aufstellen des Geräts _9

Aufstellen des Geräts

AUSPACKEN UND INSTALLIEREN DES GERÄTS Lassen Sie den Trockner von einer Fachkraft installieren. Wenn das Gerät mangelhaft aufgestellt, eingestellt

oder angeschlossen wird, haftet der Installateur für die daraus resultierenden Kundendienstanfragen. Es wird

empfohlen, die Installation von einer qualifi zierten Fachkraft durchführen zu lassen, insbesondere, wenn Arbeiten

am Hauptwasserhahn oder eine Aufstellung als Stapelbausatz erforderlich sind. Für Probleme in Folge der

Installation, für deren Behebung ein Kundendienstbesuch notwendig ist, wird der Installateur verantwortlich

Vergewissern Sie sich, dass alle für die Installation benötigten Voraussetzungen erfüllt sind (220 – 240 V~/50 Hz).

Es wird eine GEERDETE NETZSTECKDOSE benötigt. Siehe „Anforderungen an die Stromversorgung“ (Seite 11).

SIEHE „TROCKNERGEHÄUSE“

Bauteile Schlauchführung Kabelbinder Schlauchanschluss Langer Abwasserschlauch(2 m)Bedienungsanleitung Fachtrocknung (Serie DV9) 01 AUFSTELLEN DES GERÄTS WasserbehälterBedienfeldGerätetürNivellierfüßeArbeitsfl ächeFiltereinsatz DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:9DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:9 2013-08-26  5:13:282013-08-26  5:13:2810_ Aufstellen des Geräts

STELLEN SIE VOR DER INSTALLATION FOLGENDES SICHER:

• Verbinden Sie das Netzkabel des Gerät erst nach Abschluss der Trocknerinstallation mit der Steckdose.

• Kontrollieren Sie das Gerät vor der Installation auf sichtbare Beschädigungen.

• Wenn Teile beschädigt aussehen, wenden Sie sich an das nächstgelegene Samsung-

Kundendienstzentrum.

• Transportieren Sie das Gerät nicht allein.

• Achten Sie auf die Kanten des Trockners, da diese scharf sein können.

• Installieren Sie den Trockner nicht an einem Ort, wo er Frost ausgesetzt ist. Kaltes Wasser kann das

• Verwenden Sie das Gerät nur in geschlossenen Räumen.

• Kippen Sie den Trockner beim Hochheben nicht auf eine Seite, und bewegen Sie ihn nicht so, dass die

internen Bauteile erschüttert werden. Andernfalls kann es zu Schäden an den internen Bauteilen des

VOR DER INBETRIEBNAHME DES GERÄTS

• Prüfen Sie, ob sich noch Zubehörteile in der Trommel befi nden.

• Stecken Sie den Stecker erst unmittelbar vor der Inbetriebnahme des Geräts in die Steckdose.

• Versperren Sie nicht die Luftzufuhrö nung im Kühlergrill auf der Vorderseite des Trockners.

• Stellen Sie keine entfl ammbaren Gegenstände in die Nähe des Trockners, und halten Sie die Umgebung

• Halten Sie den Trockner waagerecht.

• Entfernen Sie nicht die verstellbaren Nivellierfüße des Trockners. Diese sind notwendig, um das Gerät

waagerecht einzustellen.

WICHTIGER HINWEIS FÜR DEN INSTALLATEUR Lesen Sie die folgenden Anweisungen sorgfältig durch, ehe Sie den Trockner installieren. Bewahren Sie sie

so auf, dass Sie sie später schnell wiederfi nden.

BAUEN SIE DIE GERÄTETÜR AUS ALLEN GERÄTEN AUS, DIE ENTSORGT WERDEN SOLLEN, UM DIE GEFAHR ERSTICKENDER KINDER ZU VERMEIDEN.

ERWÄGUNGEN ZUM AUFSTELLORT Da es sich bei diesem Gerät um einen Kondenstrockner handelt, bei dem die Luft im Trockner kondensiert

und transportiert wird, ist eine externe Belüftung nicht erforderlich.

Deshalb kann dieser Trockner - anders als ein konventioneller Trockner, bei dem ein Entlüftungssystem

benötigt wird - an jedem Aufstellort installiert und verwendet werden, an dem die Temperatur zwischen 5 °C

AUFSTELLUNG IN EINER NISCHE ODER EINEM WANDSCHRANK Für sicheren und ordnungsgemäßen Betrieb benötigt Ihr Trockner die folgenden Mindestabstände:

Seitlich – 25 mm Rückseite – 51 mm

Oben – 25 mm Front – 470 mm

Wenn das Gerät zusammen mit einem Trockner aufgestellt wird, muss in der Nische oder dem

Wandschrank vorn eine Luftö nung von mindestens 465 mm frei bleiben. WARNUNG Aufstellen des Geräts

DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:10DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:10 2013-08-26  5:13:282013-08-26  5:13:28Aufstellen des Geräts _11

ANFORDERUNGEN AN DIE STROMVERSORGUNG Das Gerät muss an eine Stromversorgung mit 220 - 240 V~/50 Hz angeschlossen werden.

• Ein unsachgemäßer Anschluss des Erdleiters kann einen elektrischen Schlag verursachen.

Sollten Sie Zweifel haben, ob Ihr Trockner ordnungsgemäß geerdet wurde, lassen Sie dies von

einem qualifi zierten Elektriker oder von qualifi ziertem Servicepersonal überprüfen. Tauschen Sie den

mit Ihrem Trockner gelieferten Stecker nicht aus – sollte er nicht in die Steckdose passen, lassen

Sie von einem qualifi zierten Elektriker eine passende Steckdose installieren.

• Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen,

müssen die elektrischen Anschlüsse und die Erdung den örtlichen Vorschriften und Bestimmungen

entsprechen. Sollten solche örtlichen Vorschriften und Bestimmungen fehlen, so liegt es in Ihrer

Verantwortung für eine den Anforderungen entsprechende Stromversorgung zu sorgen.

ERDUNG Ihr Trockner muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch

das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des

geringsten Widerstands geboten wird.

Ihr Trockner verfügt über einen dreipoligen Netzstecker mit Schutzkontakt, den Sie mit einer

ordnungsgemäß installierten und geerdeten Steckdose verbinden.

Schließen Sie die Erdung niemals an Wasserleitungen aus Kunststo , Gasleitungen oder

Heißwasserleitungen an.

Durch unsachgemäßes Anschließen des Erdungskabels für das Gerät kann es zu Stromschlägen kommen.

Sollten Sie Zweifel haben, ob das Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem

qualifi zierten Elektriker oder von qualifi ziertem Servicepersonal überprüfen. Manipulieren Sie nicht den

Stecker des Trockners. Wenn er nicht in die Steckdose passt, lassen Sie von einem qualifi zierten Elektriker

eine geeignete Steckdose installieren.

Wenn das Gerät nicht geerdet wird, besteht die Gefahr eines Brands oder elektrischen Schlags. WARNUNGWARNUNG

01 AUFSTELLEN DES GERÄTS DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:11DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:11 2013-08-26  5:13:282013-08-26  5:13:2812_ Aufstellen des Geräts

Aufstellen des Geräts

INSTALLATION NEBENEINANDER Für ordnungsgemäße Installation empfehlen wir, einen Fachbetrieb zu beauftragen. Vorgehensweise:

1. Bewegen Sie den Trockner zu einem geeigneten Aufstellort. Überlegen

Sie sich, den Trockner und die Waschmaschine nebeneinander

zu installieren. Legen Sie zwei der Polster aus dem Karton auf den

Boden. Drehen Sie Ihren Trockner so auf die Seite, dass er auf beiden

2. Stellen Sie den Trockener wieder aufrecht hin.

3. Um eine optimale Trockenleistung zu gewährleisten, muss der

Trockner waagerecht stehen. Um Vibrationen, Geräuschentwicklung

und unerwünschte Bewegungen zu minimieren, muss der Boden

absolut waagerecht und plan sein.

Um den Trockner auf dieselbe Höhe wie die Waschmaschine

einzustellen, drehen Sie die Nivellierfüße zunächst gegen den

Uhrzeigersinn vollständig zurück, und drehen Sie sie dann im

Uhrzeigersinn heraus.

Verstellen Sie die Nivellierfüße nur so weit wie notwendig, um den Trockner waagerecht auszurichten.

Wenn Sie die Nivellierfüße weiter als notwendig herausdrehen, kann dies zur Vibrationen des Trockners

4. Siehe „Anforderungen an die Stromversorgung“ (Seite 11).

VOR EINEM BETRIEB ODER TEST.

5. Kontrollieren Sie mit einer Wasserwaage, ob Ihr Trockner waagerecht steht, und führen Sie ggf. die

notwendigen Einstellungen mit den Nivellierfüßen durch.

6. Stecken Sie den Stecker Ihres Trockner in die Steckdose, und testen Sie das Gerät anhand der

folgenden Checkliste.

INSTALLATIONSCHECKLISTE

 Der Trockner ist mit der Netzsteckdose verbunden und korrekt geerdet.

 Der Trockner steht waagerecht und sicher auf dem Boden.

 Starten Sie Ihren Trockner, um zu bestätigen, dass er läuft, heizt und abgeschaltet wird.

 Überprüfen Sie außerdem, ob im Display die Fehlermeldung „HE“ angezeigt wird, nachdem 20 Minuten

lang das Programm „Zeitl. Trocknen“ ausgeführt wurde.

Vollständig zurückdrehen

DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:12DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:12 2013-08-26  5:13:282013-08-26  5:13:28Aufstellen des Geräts _13

WASSER ABLAUFEN LASSEN, OHNE DEN WASSERBEHÄLTER ZU VERWENDEN Gehen Sie folgendermaßen vor, um den Trockner ohne den Wasserbehälter zu verwenden:

Installieren Sie den Abwasserschlauch so, dass das Wasser gut abfl ießen kann.

- Andernfalls besteht die Gefahr, dass das Wasser überläuft und Sachschäden verursacht.

ANSCHLIESSEN DES ABWASSERSCHLAUCHS Der Trockner kann das Kondenswasser direkt über den Abwasserschlauch

aus dem Gerät herauspumpen.

Gehen Sie folgendermaßen vor, um den Abwasserschlauch anzuschließen:

1. Lösen Sie den Abwasserschlauch

2. Schließen Sie den Abwasserschlauch

3. Schließen Sie den Zubehörschlauch (langer

an den Stutzen neben dem an, an

den der Abwasserschlauch angeschlossen ist

• Achten Sie beim Anschließen des Schlauchs

die Ablaufstelle darauf, dass diese sich max. 90 cm

über dem Schlauchanschluss befi nden muss, da

die Pumpe das Wasser nur in eine Höhe von bis zu

Wenn die Höhe der Ablaufstelle 90 cm übersteigt, kann das Wasser möglicherweise

nicht ordnungsgemäß abgepumpt werden. In diesem Fall erscheint im Display der

entsprechende Fehlercode.

• Nachdem Sie den Abwasserschlauch angeschlossen haben, können Sie das

Kondenswasser durch den angeschlossenen Abwasserschlauch über den

Abwasserauslass, über das Podest oder über den Abfl uss am Podest abfl ießen lassen. VORSICHT

01 AUFSTELLEN DES GERÄTS A A B DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:13DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:13 2013-08-26  5:13:282013-08-26  5:13:2814_ Aufstellen des Geräts

Aufstellen des Geräts

Anschließen des Abwasserschlauchs

Verwenden Sie für den Abwasserschlauch keine Verlängerung.

- Verwenden Sie einen langen Schlauch, anstatt kürzere Schlauchstücke miteinander zu

verbinden, da an Verbindungsstellen Wasser austreten kann. Wenn es sich nicht vermeiden

lässt, den Schlauch zu verlängern, dichten Sie die Verbindungsstellen mit Silikon ab.

(Verwenden Sie kein Isolierband zum Abdichten.)

Sie können mit dem losen Ende des Abwasserschlauchs auf drei unterschiedliche Arten

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in eine Höhe von

maximal 90 cm. Wenn das Ende des Abwasserschlauchs über den Boden gelegt werden

muss, empfehlen wir eine Höhe von 60 - 90 cm. Damit das Schlauchende gekrümmt

bleibt, setzen Sie es in die mitgelieferte Kunststo -Schlauchführung ein. Befestigen Sie die

Schlauchführung mit einem Haken an der Wand oder am Hahn, oder fi xieren Sie sie auf

andere Weise, sodass der Schlauch nicht aus dem Becken rutschen kann.

2. Bringen Sie den Abwasserschlauch und die Schlauchführung an, und befestigen Sie sie mit

3. Sie können das Kondenswasser durch den angeschlossenen Abwasserschlauch (langer

Zubehörschlauch) direkt über den Abwasserauslass abfl ießen lassen.

Abwasserschlauch anschließen:

Sie können das beim Trocknen entstehende Kondenswasser

sofort abfl ießen lassen, indem Sie den Abwasserschlauch an

den Abwasserstutzen anschließen.

1. Montieren Sie den Schlauchanschluss und den Schlauch.

Achten Sie darauf, dass Schlauchanschluss und

Zubehörschlauch fest mit einander verbunden sind, da

ansonsten Wasser austreten kann.

2. Schließen Sie das Schlauchende an den Abwasserstutzen

an. VORSICHTVORSICHTSchlauchanschlussAbwasserschlauchSchlauchführung 90 cm Kabelbinder DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:14DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:14 2013-08-26  5:13:292013-08-26  5:13:29Aufstellen des Geräts _15

INSTALLATION ÜBEREINANDER Wenden Sie sich beim Kauf des zusätzlichen Stapelbausatzes an unser Samsung-Kundendienstzentrum oder

Ihren örtlichen Händler. [Teilenummer SK-DH / SK-DA / SKK-DF]

Der Stapelbausatz ist modellabhängig.

Verwenden Sie das Gerät frühestens nach 1 Stunde, wenn Sie es bei der Installation des Stapelbausatzes kippen,

damit sich das Öl im Kompressor stabilisieren kann.

1. Legen Sie den Trockner vorsichtig auf die Seite. Verwenden Sie das

Verpackungsmaterial als Polster, damit Sie nicht die Oberfl ächen des

Trockners zerkratzen.

2. Bringen Sie die Gummipolster auf der Unterseite des Trockners an.

• Nehmen Sie dazu die 4 Gummipolster im Zubehörpaket. Setzen Sie die

Gummipolster in die Ö nungen auf der Unterseite der Nivellierfüße ein.

• Erwerben Sie zusätzlich den Stapelbausatz.

3. Stellen Sie den Trockner wieder aufrecht hin.

Der Stapelbausatz kann nur für Samsung-Geräte verwendet werden.

4. Bringen Sie die Klammer am Trockner an.

• Entfernen Sie links auf der Rückseite des Geräts die

Befestigungsschraube des Gerätedeckels. Richten Sie die Bohrung der

Klammer über der Gewindebohrung für die Befestigungsschraube aus,

und setzen Sie die Schraube wieder ein.

Ziehen Sie die Schraube noch nicht fest, damit die Klammer einfacher

über die Bohrung am Trockner gebracht werden kann.

• Wiederholen Sie den obigen Arbeitsschritt für die rechte Seite.

5. Stellen Sie den Trockner mit den Klammern auf die Waschmaschine.

• Heben Sie den Trockner auf die Waschmaschine. Schützen Sie das

Bedienfeld der Waschmaschine mit etwas Pappe o. Ä. Achten Sie

darauf, den Trockner ausreichend hoch zu heben, damit er nicht gegen

das Bedienfeld der Waschmaschine stößt.

Verletzungsgefahr. Da das Gerät schwer und sperrig ist, empfehlen wir,

den Trockner mit mehr als zwei Personen auf die Waschmaschine zu

heben. Andernfalls kann dies zu Verletzungen führen.

• Richten Sie die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des Trockners aus.

Ziehen Sie die M4x12-Befestigungsschrauben mit einem Kreuzschlitzschraubendreher fest.

• Ziehen Sie zuerst die Schrauben der Waschmaschinenhalteklammer und dann alle Schrauben des

Stapelbausatzes fest.

6. Schließen Sie die Installation ab.

• Informationen zum Abschließen der Waschmaschineninstallation

entnehmen Sie bitte der Installationsanleitung der jeweiligen

• Informationen zum Abschließen der Trocknerinstallation entnehmen

Sie bitte der Installationsanleitung des jeweiligen Trockners.

• Schieben oder heben Sie den Geräteturm aus Waschmaschine

und Trockner vorsichtig an die gewünschte Stelle. Benutzen Sie

Filzpolster oder andere Hilfsmittel zum Schieben, die beim Bewegen

des Geräteturms helfen und den Fußboden schützen.

Schieben Sie den Trockner nicht mehr, nachdem Sie ihn auf der Waschmaschine befestigt haben. Sie

könnten sich beim Verschieben des Trockners die Finger einklemmen. VORSICHTWARNUNGWARNUNG 01 AUFSTELLEN DES GERÄTS Trockner Waschmaschine Klammer für StapelaufstellungSchraube DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:15DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:15 2013-08-26  5:13:292013-08-26  5:13:2916_ Aufstellen des Geräts

ÄNDERN DER ANSCHLAGSEITE FÜR DIE GERÄTETÜR Sie können Sie Anschlagseite der Gerätetür ändern, wenn die Situation am Aufstellort (Räumlichkeiten,

wenig Platz) dies erforderlich macht.

Ob dies erforderlich ist, entscheidet der Kunde. Die dazu erforderlichen Arbeiten können von einem

qualifi zierten Techniker oder direkt vom Kunden selbst erledigt werden.

1. Ziehen Sie das Netzkabel aus der Steckdose.

2. Entfernen Sie die beiden Schrauben des Türscharniers.

3. Heben Sie die Gerätetür aus dem Scharnier.

4. Entfernen Sie die 16 Schrauben.

Entfernen Sie die Dichtung, und lösen Sie die

6 Schrauben (3 Flachkopfschrauben oben und

3 Rundkopfschrauben unten).

(Nur für Modelle mit Crystal Gloss-Tür)

5. Drehen Sie anschließend das Türscharnier und den

Türgri (wie in der Abbildung gezeigt) um 180°.

Arbeiten Sie vorsichtig, damit die Türdichtung nicht

6. Ziehen Sie die 16 Schrauben an den richtigen Stellen fest.

Ziehen Sie die 6 Schrauben fest, und setzen Sie die Dichtung wieder

ein. (Nur für Modelle mit Crystal Gloss-Tür)

7. Beachten Sie, dass zwei der Schrauben eine andere Länge als die

anderen aufweisen. (Verwenden Sie die längeren Schrauben für den

8. Verändern Sie die Position der Schraube auf der Rückseite des

Türscharniers. WARNUNGVORSICHT Aufstellen des Geräts Rahmen – VorderseiteTürbaugruppeTürscharnierCrystal Gloss-TürTürglasTürscharnierTürgri Crystal Gloss-Tür DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:16DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:16 2013-08-26  5:13:302013-08-26  5:13:30Aufstellen des Geräts _17

9. Ziehen Sie die Schraube in der unteren Bohrung fest.

10. Entfernen Sie die zwei Schrauben, mit denen die Frontblende links

11. Entfernen Sie die zwei Schrauben, mit denen die Befestigungsplatte

links gehalten wird.

12. Ziehen Sie nun rechts am Gerät die zwei Schrauben fest, mit denen

die Frontblende befestigt ist, sowie die zwei Schrauben, die die

Befestigungsplatte fi xieren.

13. Richten Sie die Tür über den Befestigungsbohrungen aus.

14. Ziehen Sie die zwei Schrauben an, mit denen das Türscharnier

Bei Bedarf können Sie die ursprüngliche Anschlagsseite der Gerätetür wieder einstellen, indem Sie den

obigen Vorgang wiederholen.

01 AUFSTELLEN DES GERÄTS Befestigungsplatte

Innenseite der Trommel

DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:17DV90F5E6HGW-03297B-02_DE_130826.indd Sec3:17 2013-08-26  5:13:302013-08-26  5:13:3018_ Betriebsanleitung, Tipps

Betriebsanleitung, Tipps

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verhindern, lesen Sie vor der

Verwendung dieses Geräts die WICHTIGEN SICHERHEITSHINWEISE.

ÜBERSICHT ÜBER DAS BEDIENFELD

Zeigt die Restzeit für den laufenden Trockenvorgang, Programminformationen sowie Fehlermeldungen an.

Wenn Sie die Taste Start/Pause drücken, wird im Display die geschätzte Restzeit des aktuellen

Programms angezeigt. Die geschätzte Restzeit kann während der Dauer des Programms schwanken.

Die Trockenprogrammanzeige leuchtet, bis der Trockenvorgang beendet ist.

Wenn Ihr Trockner sich in der Kühlphase befi ndet, leuchtet die Kühlprogrammanzeige. Wenn das

Knitterschutzprogramm ausgeführt wird, leuchtet die Knitterschutzanzeige.

Nach Abschluss des jeweiligen Programms wird im Display so lange die Meldung „End (Ende)“ angezeigt,

bis Sie die Taste Start/Pause oder Netz drücken. Wenn das Gerät während eines Programms angehalten

wird, leuchten die Anzeigen so lange, bis Sie die Taste Start/Pause drücken. WARNUNG3 4 5 6 71108 9 11 2 3 4 5 9110 11 2 [Serie DV9, DV8][Serie DV7] DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:18DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:18 2013-08-26  5:13:302013-08-26  5:13:30Betriebsanleitung, Tipps _19

Programmwahlschalter

Beim Einschalten des Trockners ist als Standardprogramm [Katoen (Baumwolle)]

Kastdroog (Schranktrocken) eingestellt.

Wählen Sie mit dem Programmwahlschalter das gewünschte Programm aus.

Katoen (Baumwolle) - Für durchschnittlich oder leicht verschmutzte Baumwollsachen, Bettwäsche,

Tischtücher, Unterwäsche, Handtücher, Hemden usw.

• Extra droog (Extratrocken) - Für unempfi ndliche Gewebearten und Kleidung, die sehr trocken werden

• Kastdroog (Schranktrocken) - Für Baumwollsachen, Unterwäsche und Leinen (für Jeans NICHT

• Strijkdroog (Bügeltrocken) - In diesem Programm wird das Trocknen bei einer für das Bügeln

geeigneten Restfeuchtigkeit beendet.

Synthetisch (Pfl egeleicht) - Für leicht oder durchschnittlich verschmutzte Blusen, Hemden usw. aus

Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen Mischgeweben.

• Extra droog (Extratrocken) - Für unempfi ndliche Gewebearten und Kleidung, die sehr trocken werden

• Kastdroog (Schranktrocken) - Für Hemden, Blusen, Bettwäsche und Tischtücher. (Für Jeans NICHT

• Strijkdroog (Bügeltrocken) - In diesem Programm wird das Trocknen bei einer für das Bügeln

geeigneten Restfeuchtigkeit beendet.

Snel Droog (Super kurz) - Die Trocknungsdauer wird automatisch auf 60 min eingestellt.

Warme Lucht (Lüften warm) - Für kleine Wäschestücke, vorgetrocknete Wäsche und normales Gewebe

bei einer Programmdauer von 30 Minuten. (Serie DV9 und DV8)

Koude Lucht (Lüften kalt) - Für alle Kleidungsstücke, die aufgefrischt, aber nicht erwärmt werden sollen.

Timer (Zeitl. Trocknen) - Bei Verwendung der Funktion „Zeitl. Trocknen“ können Sie die gewünschte

Programmdauer auswählen.

Zum Einstellen der Trockenzeit drehen Sie den Programmwahlschalter auf „Zeitl. Trocknen“, und drücken

Sie dann die die Taste Tijd (Dauer). Wählen Sie durch ggf. mehrmaliges Drücken der Taste Tijd (Dauer)

die gewünschte Zeiteinstellung aus. Die Trockendauer kann in Schritten von jeweils 30 Minuten bis auf

maximal 150 Minuten eingestellt werden.

Wenn Sie nach Ablauf eines normalen Trockenprogramms feststellen, dass die Wäsche noch nicht

vollständig getrocknet ist, können Sie mit Hilfe des Programms Timer (Zeitl. Trocknen) die Trockenzeit

Wenn Sie nach Ablauf eines Trockenprogramms feststellen, dass die Wäsche noch nicht vollständig

getrocknet ist, können Sie mit Hilfe des Programms Timer (Zeitl. Trocknen) die Trockenzeit verlängern.

Sportkleding (Sportkleidung) - Für leichte Sportbekleidung, z. B. Trainingsanzüge.

Outdoor kleding (Outdoor) - Für wasserdichte Kleidungsstücke wie Berg-, Ski- und Sportbekleidung.

Das Programm ist für Funktionssto e und Fasern wie Spandex, Stretch und Mikrofaser bestimmt. Wir

empfehlen, dieses Trockenprogramm zu verwenden, nachdem Sie die Wäsche mit dem Programm

Outdoor kleding (Outdoor) Ihrer Waschmaschine gewaschen haben. (Serie DV9 und DV8)

Zeer fi jn (Feinwäsche) - Das Programm für Feinwäsche wurde speziell für Damenunterwäsche entwickelt.

Wol (Wolle) - Nur für maschinen- und trocknergeeignete Wollprodukte.

Bessere Trocknungsergebnisse erreichen Sie, indem Sie die Wäsche vor dem Trocknen auf Links

Wenn Sie den Trockner überladen, erzielen Sie nur eine unzureichende Trocknung. Die maximalen

Lademengen für die verschiedenen Trockenprogramme fi nden Sie in der Programmtabelle im

(Trockengrad) -Taste

Durch Drücken der Taste Droogniveau (Trockengrad) können Sie für die Programme

Katoen (Baumwolle) und Synthetisch (Pfl egeleicht) den gewünschten Trockengrad einstellen. Neben dem

ausgewählten Trockengrad leuchtet die entsprechende Anzeige.

Wählen Sie durch ggf. mehrmaliges Drücken der Taste die gewünschte Einstellung aus. Bei großen

Lademengen oder dicken Sto en empfi ehlt sich für eine vollständige Trocknung der Wäsche der

eignet sich eher für eine teilweise Trocknung der Wäsche. Verwenden Sie ihn daher

für Wäschestücke, die Sie zum Trocknen noch aufhängen oder ausbreiten.

02 BETRIEBSANLEITUNG, TIPPS DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:19DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:19 2013-08-26  5:13:312013-08-26  5:13:3120_ Betriebsanleitung, Tipps

Betriebsanleitung, Tipps

Mit Hilfe der Taste Tijd (Dauer) können Sie für die Programme Timer (Zeitl. Trocknen),

Warme Lucht (Lüften warm) und Koude Lucht (Lüften kalt) die Programmdauer einstellen.

30 min.  60 min.  90 min.  120 min.  150 min. (Die Optionen 120 min und 150 min für

die Dauer des Trockenvorgangs stehen in den Programmen Warme Lucht (Lüften warm) und

Koude Lucht (Lüften kalt) nicht zur Verfügung.)

Eine manuelle Einstellung der Programmdauer ist nur für die Programme Timer (Zeitl. Trocknen),

Snel Droog (Super kurz), Warme Lucht (Lüften warm) und Koude Lucht (Lüften kalt) möglich. Für alle

anderen Programme werden die genauen Zeiten anhand des sich ändernden Feuchtigkeitsgrads

(Knitterschutz) -Taste

Im Knitterschutzprogramm wird die Wäsche am Ende des Trockenvorganges ungefähr 120Minuten lang

intervallgesteuert in kalter Luft getrocknet, um die Entstehung von Knittern in der Wäsche zu reduzieren.

Drücken Sie die Taste Kreukvrij (Knitterschutz), um diese Funktion zu aktivieren.

Bei aktiviertem Knitterschutz leuchtet die Anzeige über der entsprechenden Taste leuchtet. Die auf

diese Weise getrocknete Wäsche knittert nicht, weil die Trommel nach dem Trocknen in regelmäßigen

Abständen rotiert wird. (Die Trommel wird auch dann in regelmäßigen Abständen rotiert, wenn im Display

die Meldung „End (Ende)“ angezeigt wird.)

(SignalMischbeladung)

Der Benutzer wird mit einem Signalton benachrichtigt, wenn der durchschnittliche Trockengrad „feucht“

(zu 80 % trocken) erreicht ist und die Wäsche verschiedene Arten von Materialien und Gewebearten

In diesem Fall blinkt die LED der Taste für Signal bei Mischbeladung.

Die Trommel wird beim Trocknen beleuchtet. (Serie DV9 und DV8)

Die Beleuchtung kann nicht nur während sondern auch nach dem Trockenvorgang eingeschaltet

werden. Wenn Sie die Trommelbeleuchtung nicht innerhalb von 5 Minuten wieder ausschalten,

übernimmt das Gerät dies automatisch für Sie.

Geluid uit (Ton aus)

Die Funktion Geluid uit (Ton aus) können Sie bei jedem Programm auswählen. Bei Auswahl dieser Taste

wird der Signalton für alle Programme deaktiviert. Diese Einstellung bleibt auch dann erhalten, wenn das

Gerät mehrmals nacheinander ein- und ausgeschaltet wird.

Bei Modellen der Serie DV7 halten Sie zum Aktivieren dieser Funktion gleichzeitig die Tasten

Tijd (Dauer) und Kreukvrij (Knitterschutz) 3 Sekunden lang gedrückt.

Durch ggf. mehrmaliges Drücken dieser Taste wählen Sie die gewünschte Option für die Funktion

Uitgesteld einde (Programm-Ende) aus.

Verzögerung von 3 bis 19 Stunden in Schritten von einer Stunde.

Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

Weitere Informationen fi nden Sie auf Seite 21.

Drücken Sie diese Taste, um ein Trockenprogramm zu starten. Wenn Sie die Taste im laufenden Betrieb

des Trockners einmal drücken, wird das Gerät angehalten. Drücken Sie diese Taste erneut, um das

Programm fortzusetzen.

Drücken Sie diese Taste, um Ihren Trockner ein- bzw. auszuschalten. Wenn das Gerät eingeschaltet ist

und innerhalb von 10 Minuten keine Benutzereingabe erfolgt, wird das Gerät automatisch ausgeschaltet.

Wenn Sie Wäsche in das Gerät füllen, die gerade gewaschen und geschleudert wurde und stark in

sich verknotet ist, verringert sich möglicherweise die Trockenleistung und die Gerätetür könnte sich

Wir empfehlen daher, die Wäsche zu entwirren und aufzulockern, bevor Sie sie in das Gerät geben.

Bedeutung der Anzeigen im Display:

Trockenvorgang läuft Droogniveau (Trockengrad) 3 (Stark)

Kühlvorgang läuft Droogniveau (Trockengrad) 2 (Normal)

Stopp Droogniveau (Trockengrad) 1 (Leicht)

Kreukvrij (Knitterschutz) läuft Kreukvrij (Knitterschutz)

Filtereinsatz überprüfen Alarm für Reinigung des Wärmetauscherfi lters

Uitgesteld einde (Programm-Ende) Geluid uit (Ton aus)

Kondenswasser wird entfernt Gemengdewas (SignalMischbeladung)

Kindersicherung Ein/Aus Smart Check

DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:20DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:20 2013-08-26  5:13:312013-08-26  5:13:31Betriebsanleitung, Tipps _21

KINDERSICHERUNG Mit dieser Funktion können Sie verhindern, dass Kinder mit dem Trockner spielen.

Aktivieren/Deaktivieren

Um die Funktion Kindersicherung zu aktivieren/deaktivieren,

halten Sie die Tasten Droogniveau (Trockengrad) und

Tijd (Dauer) gleichzeitig 3 Sekunden lang gedrückt.

Wenn die Funktion aktiviert ist, leuchtet im Display

• Die Funktion Kindersicherung ist verfügbar, sobald das

Gerät eingeschaltet wird.

• Nachdem die Funktion Kindersicherung aktiviert wurde,

steht bis zum Deaktivieren der Funktion Kindersicherung

keine Taste außer Netz zur Verfügung.

• Die Funktion ist auch nach dem Einschalten des Geräts

Kindersicherung weiterhin aktiviert.

• Wenn keine Taste außer Netz funktioniert, überprüfen

Sie anhand der Anzeige für die Kindersicherung, ob die

Funktion aktiviert ist.

PROGRAMM-ENDE Sie können eine Zeit innerhalb von 3 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren

Erreichen das Trockenprogramm beendet sein soll. Die angezeigte Zeit gibt an, wann das Trockenprogramm

1. Stellen Sie das Trockenprogramm für Ihre Wäsche entweder manuell ein oder wählen Sie eines der

sensorgesteuerten Automatikprogramme.

2. Wählen Sie durch ggf. mehrmaliges Drücken der Taste Uitgesteld einde (Programm-Ende) die

gewünschte Verzögerungszeit aus. Nach dem Einstellen der Verzögerungszeit wird die Funktion

Uitgesteld einde (Programm-Ende) aktiviert.

3. Drücken Sie die Taste Start/Pause. Die Anzeige „Uitgesteld einde (Programm-Ende)

im Display wird die eingestellte Zeit heruntergezählt.

4. Wenn Sie die Funktion Uitgesteld einde (Programm-Ende) abbrechen möchten, drücken Sie die Taste

Netz, und schalten Sie das Gerät anschließend wieder ein.

02 BETRIEBSANLEITUNG, TIPPS [Serie DV9, DV8][Serie DV7]3 SEK DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:21DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:21 2013-08-26  5:13:322013-08-26  5:13:3222_ Betriebsanleitung, Tipps

SMART CHECK Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones überprüfen.

Die Funktion Smart Check wurde für die folgenden Mobilgeräte optimiert:

Mobilgeräte der Galaxy- und iPhone-Serien (von einigen Modellen nicht unterstützt)

Herunterladen der Samsung Smart Washer-App

Laden Sie die App Samsung Smart Washer im Android Market oder Apple App Store auf Ihr

Smartphone herunter, und installieren Sie sie. Sie fi nden die App ganz einfach, indem Sie nach

„Samsung Smart Washer“ suchen.

Verwenden von Smart Check

1. Wenn die Funktion Smart Check nicht ausgeführt werden

kann, halten Sie die Tasten Kreukvrij (Knitterschutz) und

Gemengdewas (SignalMischbeladung) gleichzeitig 3

Sekunden lang gedrückt. Alternativ können Sie die Funktion

Smart Check ausführen, wenn nach dem Einschalten des

Trockners noch keine Taste gedrückt wurde.

2. Die LED-Anzeigen im Display leuchten nacheinander 2 bis

3 Sekunden lang auf. Anschließend wird der Smart Check-

Code im Display des Trockners angezeigt.

3. Führen Sie die App Samsung Smart Washer auf Ihrem Smartphone aus, und tippen Sie auf

Je nach eingestellter Sprache wird „Smart Check“ möglicherweise als „Smart Care“

4. Richten Sie die Kamera Ihres Smartphones auf den Smart Check-Code, der im Display des

Trockners angezeigt wird.

• Wenn sich im Display das Licht einer Lampe, Glühbirne oder einer Leuchtsto röhre spiegelt,

kann das Smartphone den Smart Check-Code möglicherweise nicht erkennen.

• Wenn Sie das Smartphone in einem zu großen Winkel zum Display halten, wird der

Fehlercode möglicherweise nicht erkannt. Für ein optimales Ergebnis halten Sie das

Smartphone so, dass das Smartphone parallel oder nahezu parallel zum Display ausgerichtet

5. Wenn das Smartphone im richtigen Winkel ausgerichtet ist, wird der Smart Check-Code

automatisch erkannt, und die Details zum Status Ihres Trockners, der festgestellte Fehler

sowie die empfohlenen Gegenmaßnahmen werden auf Ihrem Smartphone angezeigt.

6. Wenn das Smartphone den Smart Check-Code auch nach dem zweiten Mal nicht erkennt,

geben Sie den im Display Ihres Trockners angezeigten Smart Check-Code manuell in die App

„Samsung Smart Washer“ ein.

Betriebsanleitung, Tipps [Serie DV9, DV8][Serie DV7]3 SEK DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:22DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:22 2013-08-26  5:13:322013-08-26  5:13:32Betriebsanleitung, Tipps _23

FACHTROCKNUNG (NUR SERIE DV9)

Einsetzen des Trocknerfachs

1. Ö nen Sie die Gerätetür des Trockners

2. Legen Sie das Trocknerfach so in die Trommel, dass die Frontlippe des Trocknerfachs über

dem Filtereinsatz liegt.

3. Setzen Sie die hinteren Füße in die zwei Vertiefungen an der Rückwand des Trockners, und

drücken Sie dann mittig auf das Trocknerfach, um es zu fi xieren.

4. Legen Sie die zu trocknenden Kleidungsstücke so in das Fach, dass ausreichend Platz für

eine optimale Luftzirkulation bleibt.

5. Schließen Sie die Gerätetür.

6. Drücken Sie die Taste Netz.

Stellen Sie den Programmwahlschalter auf die Position für Timer (Zeitl. Trocknen), und stellen Sie

dann durch Drücken der Taste Tijd (Dauer) die gewünschte Programmdauer ein.

• Sie können eine Programmdauer von bis zu 150 Minuten einstellen. Wählen Sie die

Programmdauer entsprechend der Feuchtigkeit und dem Gewicht der Kleidungsstücke.

Möglicherweise muss der Timer erneut gestellt werden, wenn eine längere Trockenzeit

erforderlich ist. (Wir empfehlen, für die Fachtrocknung das Programm Timer (Zeitl. Trocknen)

8. Drücken Sie die Taste Start/Pause.

EMPFOHLENE KLEIDUNGSSTÜCKE HINWEIS: (MAX 1,5 kg)

Waschbare Sweatshirts

(Falten und fl ach in das

Bei Verwendung der Fachtrocknung müssen Sie die zu

trocknenden Kleidungsstücke falten und in das Fach

legen, dass sie nicht knittern.

Spielzeuge mit Füllung

(gefüllt mit Baumwolle oder

Spielzeuge mit Füllung

(gefüllt mit Schaum oder Gummi)

Kopfkissen mit Schaumgummi

Um Sportschuhe zu trocknen, stellen Sie die Schuhe mit

den Sohlen nach unten in das Trocknerfach.

Wenn Sie Bekleidung mit Schaumgummi-, Kunststo - oder Gummiteilen bei hoher

Temperatur trocknen, kann die Kleidung beschädigt werden und es besteht Brandgefahr.

Um Beschädigungen zu vermeiden, verwenden Sie daher zum Trocknen von Schuhen stets

die Fachtrocknung. WARNUNGVORSICHT 02 BETRIEBSANLEITUNG, TIPPS Fachtrocknung DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:23DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:23 2013-08-26  5:13:332013-08-26  5:13:3324_ Betriebsanleitung, Tipps

BELADEN SIE DEN TROCKNER ORDNUNGSGEMÄSS

• Trocknen Sie nur eine Wäscheladung gleichzeitig.

• Mischladungen mit schweren und leichten Gewebearten trocknen unterschiedlich. Dies kann dazu

führen, dass die leichten Kleidungsstücke bereits trocken sind, während die schweren am Ende des

Trockenprogramms noch feucht sind.

• Wenn nur ein oder zwei Kleidungsstücke getrocknet werden müssen, trocknen Sie stets ähnliche

Wäschestücke zur gleichen Zeit.

Auf diese Weise verbessern Sie die Bewegung in der Trommel und somit die Trockenleistung.

• Durch ein Überladen des Geräts schränken Sie die Bewegung der Wäsche in der Trommel ein. Dies

führt zu ungleichmäßiger Trocknung und bei manchen Gewebearten zu übermäßigem Verknittern.

• Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

• Ungewaschene Textilien sollten nicht getrocknet werden.

• Textilien, die mit Öl, Alkohol, Benzin usw. in Kontakt gekommen sind, dürfen nicht getrocknet werden.

1. Beladen Sie den Trockner – NICHT Überladen.

2. Schließen Sie die Gerätetür.

3. Wählen Sie das geeignete Programm und die gewünschten Zusatzoptionen für die Wäsche aus.

4. Drücken Sie die Taste Start/Pause.

5. Die Trockneranzeige leuchtet.

6. Im Display wird die geschätzte Programmdauer angezeigt.

Die angezeigte Zeit kann schwanken, um die verbleibende Trockenzeit genauer wiedergegeben wird.

• Am Ende des Trockenprogramms wird im Display „End (Ende)“ angezeigt.

• Durch Drücken der Netztaste brechen Sie das laufende Programm ab und halten den Trockner an.

• Die einzelnen Trocken-, Kühl- und Knitterschutzschritte des ausgewählten Programms werden

anhand der entsprechenden Leuchtanzeigen auf dem Display angezeigt.

Betriebsanleitung, Tipps

DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:24DV90F5E6HGW-03297B-02_DE_130826.indd Sec5:24 2013-08-26  5:13:332013-08-26  5:13:33Reinigung und Pfl ege _25

Reinigung und Pfl ege

Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. Verwenden Sie zum Reinigen des Geräts

nicht Benzol, Verdünner, Alkohol oder Aceton.

- Andernfalls kann es zu Verfärbungen, Verformungen, Schäden, einem Stromschlag oder Brand kommen.

Vergewissern Sie sich vor dem Reinigen des Geräts, dass der Netzstecker aus der Steckdose gezogen

Während des Trockenprogramms kann am Bedienfeld und der Gerätetür Feuchtigkeit kondensieren.

REINIGEN DES WÄRMETAUSCHERS Reinigen Sie die scharfkantige Oberfl äche des Wärmetauschers mit einer weichen Bürste oder einem

Staubsauger. (Wir empfehlen, den Wärmetauscher mindestens einmal monatlich zu reinigen.)

Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr.

BEDIENFELD Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch. Verwenden Sie keine Scheuermittel.

Sprühen Sie keine Reinigungsmittel auf das Bedienfeld.

Die Oberfl äche des Bedienfelds kann durch bestimmte Vorbehandlungsmittel und Fleckentferner beschädigt

Wenden Sie solche Mittel nur in sicherer Entfernung vom Trockner an, und wischen Sie eventuelle Reste

bzw. versehentlich aufgesprühte Rückstände sofort auf.

TROMMEL AUS ROSTFREIEM STAHL Um die Trommel aus rostfreiem Stahl zu reinigen, verwenden Sie ein feuchtes Tuch mit einem milden, für

Oberfl ächen aus rostfreiem Stahl geeigneten Reinigungsmittel.

Wischen Sie Rückstände von Reinigungsmitteln auf, und trocknen Sie die Trommel mit einem sauberen

TROCKNERGEHÄUSE Der ganze Trockner besitzt ein Hochglanzfi nish. Reinigen Sie ihn mit einem weichen, feuchten Tuch.

Verwenden Sie keine Scheuermittel. Schützen Sie die Oberfl äche vor scharfen Gegenständen, da diese das

Hochglanzfi nish zerkratzen oder beschädigen können.

Stellen Sie keine schweren oder scharfen Gegenstände oder eine Waschmitteltonne auf das Gerät.

Bewahren Sie sie stattdessen auf dem gekauften Podest oder in einer separaten Aufbewahrungsbox auf. WARNUNGWARNUNGVORSICHT

03 REINIGUNG UND PFLEGE DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:25DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:25 2013-08-26  5:13:332013-08-26  5:13:3326_ Reinigung und Pfl ege

ENTFERNEN DES KONDENSWASSERS ( )

1. Ziehen Sie den Wasserbehälter nach vorne heraus.

Achten Sie darauf, das Wasser aus dem Behälter nicht zu

verschütten. Der Wasserbehälter ist schwer. Halten Sie ihn

deshalb mit beiden Händen fest, wenn Sie ihn aus dem

Gerät entfernen. Andernfalls besteht Verletzungsgefahr am

2. Lassen Sie das Kondenswasser aus dem Wasserbehälter

• Lassen Sie das Kondenswasser nach jedem Trocknen

aus dem Wasserbehälter ab.

Sie sollten das Wasser nach jedem Einsatz des Geräts

ablassen, da ansonsten die Gefahr eines Wasseraustritts

Wenn Sie den Wasserbehälter geleert haben und die Starttaste drücken, erlischt im LED-

Display das Symbol für ein Erreichen des maximalen Füllstands im Wasserbehälter (

REINIGEN DES FILTEREINSATZES ( )

1. Ö nen Sie die Gerätetür, und ziehen Sie den Filtereinsatz

2. Ö nen und reinigen Sie den Filtereinsatz.

• Reinigen Sie den Filtereinsatz, nachdem Sie den

Trockner verwendet haben.

• Wenn Sie den Filtereinsatz nicht entsprechend dem angegebenen Reinigungsintervall

säubern, verringert sich die Trockenleistung und es besteht Brandgefahr. Achten Sie deshalb

darauf, stets die Reinigungsintervalle für den Filtereinsatz einzuhalten.

• Reinigen Sie den Filtereinsatz nach jedem Trocknen.

• Wenn die Oberfl äche des Filtereinsatzes feucht ist, verwenden Sie ihn erst, nachdem er

vollständig getrocknet ist. VORSICHTWARNUNGVORSICHT Reinigung und Pfl ege

DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:26DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:26 2013-08-26  5:13:332013-08-26  5:13:33Reinigung und Pfl ege _27

REINIGEN DES WÄRMETAUSCHERFILTERS ( )

1. Ö nen Sie die Abdeckung des Kondensatorfachs.

2. Ö nen Sie die Befestigungshebel.

3. Entnehmen Sie den Filter des Wärmetauschers.

4. Wischen Sie den Wärmetauscherfi lter nur trocken ab,

oder reinigen Sie ihn mit klarem Wasser. Wenn Sie den

Wärmetauscherfi lter mit Wasser reinigen, trocknen Sie ihn

gründlich ab, bevor Sie ihn wieder einsetzen.

5. Verwenden Sie zum Reinigen eine weiche Bürste oder einen

(Wir empfehlen, den Wärmetauscher mindestens einmal im

Berühren Sie den Wärmetauscher nicht mit der Hand.

Andernfalls besteht Verletzungsgefahr.

Reinigen Sie den Wärmetauscherfi lter, sobald die entsprechende Anzeige blinkt oder

• Wenn Sie den Wärmetauscher nicht innerhalb des angegebenen Reinigungsintervalls

säubern, verringert sich die Trockenleistung. Achten Sie deshalb darauf, stets die

Reinigungsintervalle für den Wärmetauscher einzuhalten.

• Reinigen Sie den Wärmetauscher und den Filter regelmäßig, um die Trockenleistung des

• Wenn Sie den Wärmetauscherfi lter nach dem Reinigen wieder zusammensetzen,

vergewissern Sie sich, dass die Befestigungshebel geschlossen sind. VORSICHTVORSICHT

03 REINIGUNG UND PFLEGE Befestigungshebel

DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:27DV90F5E6HGW-03297B-02_DE_130826.indd Sec10:27 2013-08-26  5:13:342013-08-26  5:13:3428_ Pfl egehinweise

PFLEGEHINWEISE Beachten Sie beim Trocknen spezieller Kleidungsstücke die Pfl egehinweise auf dem Etikett oder

die Anweisungen des Herstellers. Wenn kein Pfl egeetikett vorhanden ist, nehmen Sie die folgenden

Informationen als Richtschnur.

Bettlaken und Bettdecken • Befolgen Sie die Pfl egeanweisungen auf den Etiketten, oder trocknen

Sie die Wäschestücke bei hoher Temperatur und dem Programm

Katoen (Baumwolle)(Kastdroog (Schranktrocken)).

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet

sind, ehe Sie sie verwenden oder weglegen.

• Um gleichmäßige Trocknung zu erzielen, ist möglicherweise eine

Neuanordnung erforderlich.

Bettwäsche • Verwenden Sie das Programm Katoen (Baumwolle)

(Kastdroog (Schranktrocken)), und geben Sie immer nur ein Laken in

den Trockner, damit es gut verwirbelt wird.

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet

sind, ehe Sie sie verwenden oder weglegen.

Sto windeln • Verwenden Sie das Programm Katoen (Baumwolle)

(Kastdroog (Schranktrocken)), und stellen Sie eine hohe Temperatur

ein, um weiche und kuschelige Windeln zu erhalten.

Wäsche mit Daunenfüllung

(Jacken, Schlafsäcke,

• Verwenden Sie das Programm Katoen (Baumwolle)

(Kastdroog (Schranktrocken)) bei niedriger Temperatur.

• Wenn Sie ein paar trockene Handtücher dazugeben, verkürzen Sie

die Trockenzeit und absorbieren Feuchtigkeit.

(Rutschsicherungen, gefüllte

Spielzeuge, Schulterpolster

• KEINESFALLS bei hoher Temperatur trocknen. Verwenden Sie das

Programm Koude Lucht (Lüften kalt) (keine Wärmezufuhr).

• WARNUNG – Wenn Sie ein Gummiteil mit Wärme trocknen, kann es

beschädigt werden oder einen Brand verursachen.

Kopfkissen • Verwenden Sie das Programm Katoen (Baumwolle)

(Kastdroog (Schranktrocken)).

• Geben Sie ein Paar trockene Handtücher hinzu, um die Verwirbelung

zu unterstützen und das Wäschestück aufzuschütteln.

• KEINESFALLS Kapok- oder Schaumsto kissen im Trockner

trocknen. Verwenden Sie das Programm Koude Lucht (Lüften kalt).

Kunststo (Duschvorhänge,

Gartenmöbelabdeckungen

• Verwenden Sie das Programm Koude Lucht (Lüften kalt) oder

Timer (Zeitl. Trocknen) bei niedriger Temperatureinstellung.

Beachten Sie die Hinweise auf dem Pfl egeetikett.

UNBEDINGT VERMEIDEN:

• Glasfasersto e (Gardinen, Vorhänge usw.).

• Wolle, sofern nicht auf dem Etikett gestattet.

• Wäschestücke mit erheblichen Mengen an Pfl anzen- oder Bratenöl.

DV90F5E6HGW-03297B-02_DE_130826.indd Sec8:28DV90F5E6HGW-03297B-02_DE_130826.indd Sec8:28 2013-08-26  5:13:342013-08-26  5:13:34Fehlerbehebung _29

ÜBERPRÜFEN SIE FOLGENDES, WENN IHR TROCKNER DIE NACHSTEHEND BESCHRIEBENEN SYMPTOME ZEIGT:

PROBLEM LÖSUNG Das Gerät funktioniert nicht. • Prüfen Sie, ob die Gerätetür fest geschlossen ist.

• Vergewissern Sie sich, dass das Netzkabel mit einer Strom führenden

Steckdose verbunden ist.

• Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Drücken Sie noch einmal die Taste Start/Pause, wenn Sie während

des Programms die Gerätetür geö net haben.

• Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Reinigen Sie den Filtereinsatz.

Das Gerät heizt nicht auf. • Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Wählen Sie eine andere Temperatureinstellung als

Koude Lucht (Lüften kalt) aus.

• Überprüfen Sie den Filtereinsatz und den Wärmetauscherfi lter, und

reinigen Sie sie nötigenfalls.

• Möglicherweise befi ndet sich der Trockner in der Abkühlungsphase

Die Wäsche wird nicht

• Prüfen Sie alle obigen Punkte und außerdem:

• Überladen Sie das Gerät nicht. 1 Waschmaschinenladung = 1

• Trennen Sie schwere Wäsche von leichter.

• Große Teile wie Laken oder Bettdecken müssen möglicherweise neu

angeordnet werden, um gleichmäßige Trocknung zu erzielen.

• Vergewissern Sie sich, dass das Wasser aus dem Trockner richtig

abläuft, damit das Gerät das Wasser aus der Wäsche adäquat

• Möglicherweise ist die Wäschemenge zu klein, um richtig verwirbelt

zu werden. Geben Sie ein paar Handtücher dazu.

• Reinigen Sie den Filtereinsatz.

• Reinigen Sie den Wärmetauscherfi lter.

Das Gerät entwickelt laute

• Überprüfen Sie die Wäsche auf Gegenstände wie Münzen, lose

Knöpfe, Nägel usw., und entfernen Sie diese sofort.

• Achten Sie darauf, dass der Trockner, wie in der Installationsanleitung

beschrieben, genau waagerecht steht.

• Es ist aufgrund der hohen Luftgeschwindigkeit in der Trommel und

am Lüfter normal, dass der Trockner summt.

05 FEHLERBEHEBUNG DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:29DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:29 2013-08-26  5:13:342013-08-26  5:13:3430_ Fehlerbehebung

PROBLEM LÖSUNG Die Wäsche wird

ungleichmäßig getrocknet.

• Nähte, Taschen und andere, ähnlich schwere Teile werden

möglicherweise nicht ganz trocken, wenn der Rest der Wäsche

bereits den gewählten Trockengrad erreicht hat. Dies ist normal.

Wählen Sie bei Bedarf die Einstellung Extra droog (Extratrocken).

• Wenn ein schweres Wäschestück zusammen mit einer Ladung

leichter Wäsche (z. B. ein Handtuch zusammen mit Bettlaken)

getrocknet wird, ist es möglich, dass das schwere Wäschestück nicht

ganz trocken wird, wenn der Rest der Wäsche schon den gewählten

Trockengrad erreicht hat. Trennen Sie schwere Wäsche von leichter,

um optimale Trocknung zu erreichen.

Das Gerät entwickelt

• Haushaltsgerüche von Farben, Lacken, starken Reinigungsmitteln

usw. können zusammen mit der Umgebungsluft in den Trockner

gelangen. Das ist normal, da der Trockner Luft aus dem Zimmer

ansaugt, erhitzt, durch die Trommel zieht und dann nach außen

• Wenn solche Gerüche in der Luft liegen, lüften Sie das Zimmer vor

dem Einsatz des Trockners gründlich durch.

ausgeschaltet, ehe die

• Die Wäschemenge im Trockner ist zu klein. Geben Sie weitere

Sachen oder einige Handtücher hinzu, und starten Sie das Programm

• Die Wäschemenge im Trockner ist zu groß. Nehmen Sie einige

Sachen heraus, und starten Sie den Trockner neu.

Auf der getrockneten

Wäsche befi nden sich

• Stellen Sie sicher, dass der Filtereinsatz vor jedem Einsatz gereinigt

wird. Bei manchen Wäschestücken, die viele Flusen erzeugen, kann

es notwendig sein, den Filtereinsatz auch während des Programms

• Manche Gewebearten erzeugen besonders viele Flusen (z. B.

Frotteehandtücher). Diese sollten getrennt von Kleidung getrocknet

werden, die in besonderem Maße Flusen anzieht (z. B. schwarze

• Teilen Sie größere Ladungen zum Trocknen in mehrere kleinere

• Kontrollieren Sie die Taschen gründlich, ehe Sie die Wäsche trocknen.

Die getrocknete Kleidung

ist trotz Knitterschutz

• Kleine Ladungen mit 1 bis 4 Wäschestücken sind am besten

• Laden Sie weniger Wäsche in den Trockner. Laden Sie ähnliche

Wäschesorten in den Trockner.

Gerüche bleiben auch nach

dem Programm „Lüften

kalt“ in der Kleidung.

• Kleidungsstücke mit starken Gerüchen sollten gewaschen werden.

DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:30DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:30 2013-08-26  5:13:342013-08-26  5:13:34Fehlerbehebung _31

FEHLERCODES Es werden möglicherweise Fehlercodes angezeigt, damit Sie besser verstehen können, was gerade mit

Ihrem Trockner geschieht.

FEHLERMELDUNG BEDEUTUNG LÖSUNG

tE Fehler am Lufttemperaturfühler

Reinigen Sie den Filtereinsatz oder den

Wärmetauscherfi lter.

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

Fehler am Temperaturfühler des

Schalten Sie das Gerät nach 2 bis

3 Minuten ein, und starten Sie den

Vorgang noch einmal von Beginn an.

dE Trockner bei geö neter Gerätetür

Schließen Sie die Gerätetür, und starten

Sie den Vorgang dann erneut.

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

HE Kompressor überhitzt

Setzen Sie sich mit dem Kundendienst

2E Stromspannung zu niedrig.

Stellen Sie sicher, dass das Netzkabel

richtig angeschlossen ist. Wenn das

Problem weiterhin besteht, wenden Sie

sich an den Kundendienst.

5E Der Wasserbehälter ist voller Wasser.

Die Abwasserpumpe ist defekt.

Leeren Sie den Wasserbehälter,

schalten Sie das Gerät wieder ein,

und starten Sie dann den Vorgang von

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

Bei Codes, die oben nicht aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie

sich bitte mit dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung.

Lassen Sie das Gerät nicht von unautorisierten Technikern reparieren oder demontieren.

05 FEHLERBEHEBUNG DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:31DV90F5E6HGW-03297B-02_DE_130826.indd Sec6:31 2013-08-26  5:13:342013-08-26  5:13:3432_ Anhang

BEDEUTUNG DER PFLEGESYMBOLE Die folgenden Symbole sind Pfl egehinweise für Bekleidung. Die Pfl egehinweise für Wäsche umfassen

Symbole für das Waschen, Bleichen, Trocknen und Bügeln sowie ggf. Reinigungshinweise. Die Verwendung

dieser Symbole gewährleistet, dass die Angaben von inländischen Kleidungsherstellern und Importeuren

einheitlich sind. Befolgen Sie die Pfl egehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu

maximieren und Probleme beim Waschen zu vermindern.

Waschprogramm Besondere Hinweise

Trocknen auf der Leine /

Bügelfrei / Knitterfrei /

Tropftrocken Nicht wringen

Handwäsche Leistungswahlschalter

Heiß Mittel Nicht bügeln

Warm Niedrig Chemische Reinigung

Kalt Jede Temperatur Chemische Reinigung

Keine Wärme/Luft Nicht chemisch reinigen

Jedes Bleichmittel (bei

Trocknen auf der Leine /

Nur chlorfrei (farbecht)

Bleichmittel (bei Bedarf)

Trockenprogramm Mittel Liegend trocknen

Bügelfrei / Knitterfrei /

** Die Punktsymbole geben die geeignete Waschtemperatur für verschiedene Wäsche an. Der

Temperaturbereich für „Heiß“ beträgt 41 °C - 52 °C, für „Warm“ 29 °C - 41 °C und für „Kalt“ 16 °C - 29°C.

(Die Wassertemperatur muss mindestens 16 °C betragen, damit das Waschmittel wirken und e ektiv

DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:32DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:32 2013-08-26  5:13:342013-08-26  5:13:34Anhang _33

UMWELTSCHUTZHINWEISE Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von

Altgeräten die geltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht

mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass

spielende Kinder sich versehentlich in der Trommel einschließen.

KONFORMITÄTSERKLÄRUNG Dieses Gerät entspricht den europäischen Sicherheitsnormen sowie der EU-Richtlinie 93/68 und der Norm

TECHNISCHE DATEN TYP FRONTLADER ABMESSUNGEN A. Höhe 85,0 cm

C. Tiefe bei um 90° geö neter Tür 110,1 cm

ANFORDERUNGEN AN DIE STROMVERSORGUNG 220 - 240 V bei

950 - 1100 W ZULÄSSIGE UMGEBUNGSTEMPERATUR 5 bis 35 °C

06 ANHANG A B C D DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:33DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:33 2013-08-26  5:13:352013-08-26  5:13:3534_ Anhang

ÜBERSICHT ÜBER DIE WASCHPROGRAMME

( bei Bedarf) ProgrammMax. Wäschemenge (inkg)(Trockengewicht der Wäsche)Trockengrad KnitterschutzSignalMischbeladung Innenbe-leuchtung(nur Serie DV9 und DV8)Ton aus Programm- Ende DV9 DV8 DV7Katoen(Baumwolle)Extra droog (Extratrocken) 987   Kastdroog (Schranktrocken) 987   Strijkdroog(Bügeltrocken) 987

  Sportkleding (Sportkleidung) 222 - 

  Snel Droog (Super kurz) 111 - 

  Warme Lucht (Lüften warm)(nur Serie DV9 und DV8)--- - 

DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:34DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:34 2013-08-26  5:13:352013-08-26  5:13:35Anhang _35

DATENBLATT FÜR HAUSHALTSWÄSCHETROCKNER Datenblatt für Haushaltswäschetrockner

Gemäß der Richtlinie (EU) Nr. 392/2012

Modellbezeichnung Serie DV9 Serie DV8 Serie DV7

Jährlicher Energieverbrauch (AE_C)

kWh/Jahr 258,0 235,0 211,0

Automatische Trockengraderkennung Ja Ja Ja

Energieverbrauch (E_dry) im Standard-Baumwollprogramm mit

vollständiger Befüllung

Energieverbrauch (E_dry.1/2) im Standard-Baumwollprogramm mit

teilweiser Befüllung

Standby und eingeschalteter Ruhezustand

Stromverbrauch im Standby-Modus (P_o) mit vollständiger

Stromverbrauch im eingeschalteten Ruhezustand (P_l) bei

vollständiger Befüllung

Dauer des eingeschalteten Ruhezustands Min. 10 10 10

Die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf folgende

Katoen (Baumwolle) + Kastdroog (Schranktrocken)

(Kreukvrij (Knitterschutz) aus)

Programmdauer des Standardprogramms

Gewichtete Programmdauer im Standard-Baumwollprogramm bei

vollständiger und teilweiser Befüllung

Programmdauer (T_dry) im Standard-Baumwollprogramm mit

vollständiger Befüllung

Programmdauer (T_dry.1/2) im Standard-Baumwollprogramm mit

teilweiser Befüllung

Kondensationse zienzklasse

A (höchste E zienz) bis G (geringste E zienz) B B B Durchschnittliche Kondensationse zienz bei vollständiger Befüllung % 81 81 81

Durchschnittliche Kondensationse zienz bei teilweiser Befüllung % 81 81 81

Gewichtete Kondensationse zienz % 81 81 81

Luftschallemissionen

Trocknen bei vollständiger Befüllung dB (A) re 1 pW 65 65 65

Eingebaut Nein Nein Nein

Leistungsaufnahme W 950 - 1100 950 - 1100 950 - 1100

Netzfrequenz Hz 50 50 50

Name und Anschrift des Herstellers

Samsung Electronics Co., Ltd. 129, Samsung-ro,

Yeongtong-gu, Suwon-si, Gyunggi-do, Korea

1) Der jährliche Energieverbrauch wurde bei einem Fassungsvermögen von 9 kg mit 258 kWh berechnet (8 kg 235 kWh, 7 kg 211 kWh) und

basiert auf 160 Trockengängen im Standard-Baumwollprogramm mit vollständiger und teilweiser Befüllung sowie dem Stromverbrauch

der Stromsparmodi. Der tatsächliche Energieverbrauch hängt von der Häufi gkeit der Nutzung des Geräts und den dabei gewählten

2) Das Standard-Baumwollprogramm mit vollständiger und teilweiser Beladung ist das Standard-Trockenprogramm, auf das sich die

Informationen auf dem Etikett und in dem Datenblatt beziehen. Dieses Programm ist geeignet, normal nasse Baumwollwäsche zu

trocknen. Es ist das e zienteste Programm für Baumwolle im Hinblick auf den Energieverbrauch.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge, Textilart, Restfeuchtigkeit nach dem

Schleudern oder abweichende Stromversorgungsdaten vorliegen und zusätzliche Optionen gewählt werden.

06 ANHANG DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:35DV90F5E6HGW-03297B-02_DE_130826.indd Sec4:35 2013-08-26  5:13:352013-08-26  5:13:35FRAGEN ODER HINWEISE?

0180 5 7267864* (*0,14 €/Min. aus dem dt.

Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)

0180 5 7267864* (*0,14 €/Min. aus dem dt.

Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)

11 Elektrische vereisten

ELEKTRISCHE VEREISTEN Elektrische vereisten: AC 220~240 V/50 Hz.

Kreukvrij in bedrij f Kreukvrij

Schuimrubberen kussens

HET FILTER REINIGEN ( )

0180 5 7267864* (*0,14 €/Min. aus dem dt.

Festnetz, aus dem Mobilfunk max. 0,42 €/Min.)
