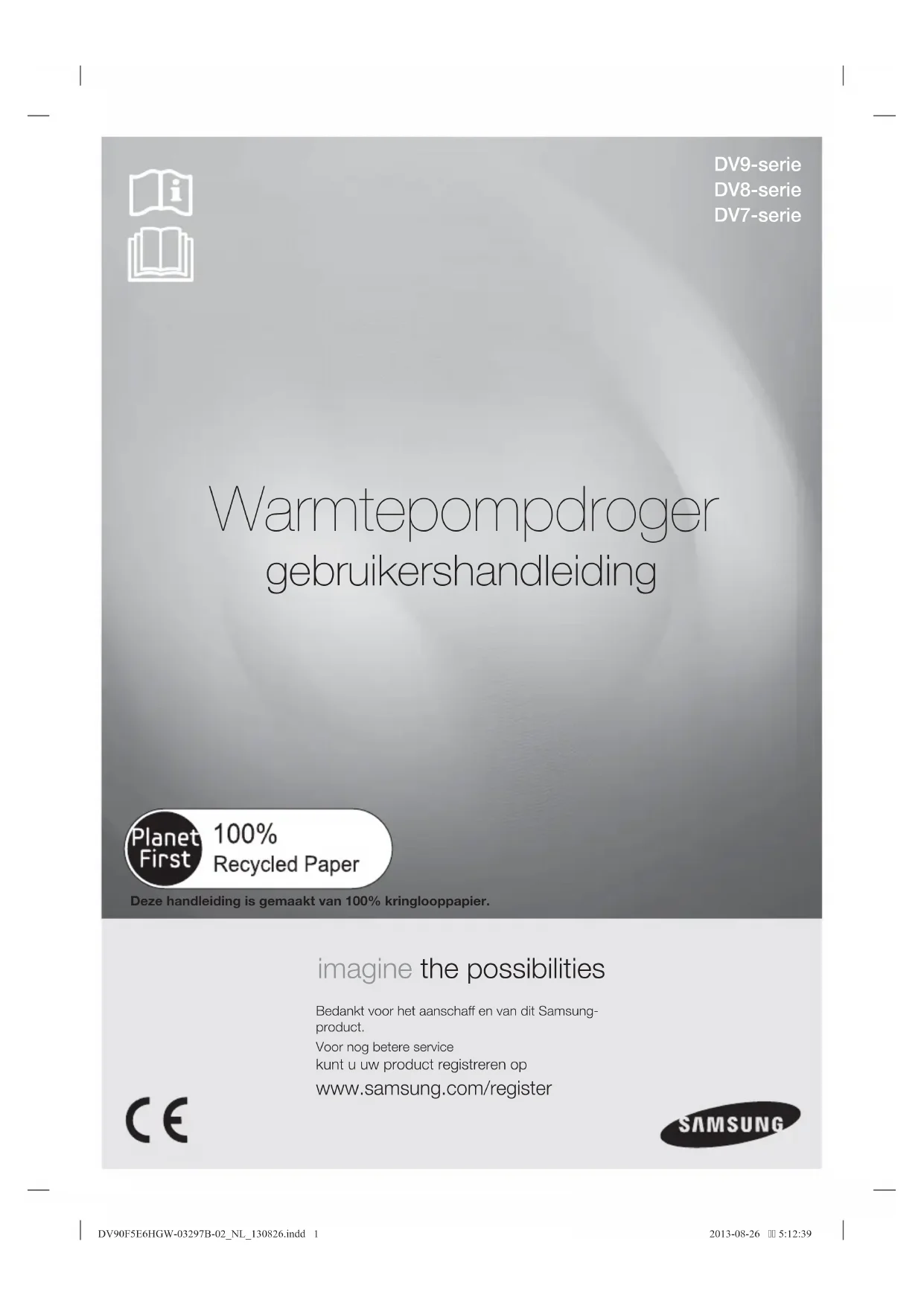

gebruikershandleiding

imagine the possibilities Bedankt voor het aanscha en van dit Samsung-product.Voor nog betere service kunt u uw product registreren op

www.samsung.com/register

1. Enorme capaciteit

U kunt nu extra grote ladingen drogen. Onze drogers met een capaciteit van 9 kg, 8 kg en

7kg hebben grote trommels, waardoor grote hoeveelheden lucht door uw kleding circuleren

en deze sneller droog wordt. De functies voor omgekeerd draaien en anti-kreuk helpen het

wasgoed met minder kreuken te drogen en het strij ken te vergemakkelij ken.

2. Zichtbare watertankindicator

Voor het eerst bij een condensdroger kunt u nu zien hoeveel gecondenseerd water de

tank bevat door het doorzichtige gedeelte van het paneel heen. Nooit meer thuiskomen en

ontdekken dat uw wasgoed niet goed droog is. Als de tank bij na moet worden leeggemaakt,

ziet u dat en kunt u het probleem oplossen.

3. Sensordrogen (volledig automatisch drogen)

Door gebruik te maken van sensoren die de luchtvochtigheid en temperatuur meten, wordt

de gebruikstij d en het energieverbruik bepaald door het gebruik van digitale technologie.

Consistente droogniveaus, veel betere bescherming voor uw weefsels en meer fl exibiliteit bij

het strij ken of het kastdroog maken van uw wasgoed voor de korte of lange termij n.

4. Binnenlamp (DV9-, DV8-serie)

Geen gezoek meer naar sokken in het donker. De binnenlamp maakt het gemakkelij k om de

trommel te doorzoeken, zodat u steeds weer het juiste kledingstuk vindt.

5. Rekdrogen (uitsluitend DV9-serie)

Dit is een droogfunctie bij lage temperatuur die is ontwikkeld om nieuwe fl exibiliteit te bieden

bij wat u kunt drogen in dit apparaat. Fij ne was kan beter worden beschermd met behulp van

het platform om trommelen te vermij den. Dit is heel geschikt voor ondergoed of fij ne weefsels

die meestal niet geschikt zij n voor in de droger. Zelfs sportschoenen, die niet geschikt zij n

voor een droogtrommel, kunnen veilig worden gedroogd op die manier.

6. Omkeerbare deur voor een makkelij ke deuropening op elke

Onze drogers passen op meer plaatsen zonder dat de deur in de weg zit omdat de

openingsrichting van onze eenvoudig omkeerbare deur zonder moeite kan worden gewij zigd.

Dit is prima voor locatieopties, maar helpt ook als u de droger boven op de wasmachine

stapelt. U kunt de openingsrichting links/rechts aanpassen aan wat voor uw woning het

7. Diamond drum ter bescherming van het textiel

De diamantvormige trommel zorgt voor minder schuren en biedt uitstekende bescherming

8. Zeer energiezuinig

Warmtepompdrogers bieden een prima manier om energie te besparen en toch over een

krachtig werkende droger te beschikken. Deze machine is ontworpen en geoptimaliseerd

voor het meeste e ciënte energieverbruik dat wij kunnen bieden en dit apparaat is veel

e ciënter dan de oorspronkelij ke condensdrogertechnologie.

DV90F5E6HGW-03297B-02_NL_130826.indd Sec9:2DV90F5E6HGW-03297B-02_NL_130826.indd Sec9:2 2013-08-26  5:12:442013-08-26  5:12:44veiligheidsinformatie _3

veiligheidsinformatie

Gefeliciteerd met uw nieuwe Samsung-wasdroger. Deze handleiding bevat

belangrij ke informatie over de installatie, het gebruik en het onderhoud van uw

wasdroger. Lees deze gebruikershandleiding aandachtig door om optimaal

gebruik te maken van de vele voordelen en functies die deze wasdroger u biedt.

WAARSCHUWING - Brandgevaar • De installatie van de wasdroger moet worden uitgevoerd door een gekwalifi ceerde monteur.• Installeer de wasdroger overeenkomstig de aanwij zingen van de fabrikant en de plaatselij ke voorschriften.• Om het risico op ernstig letsel of de dood te reduceren, volgt u alle installatie-instructies. WAT U MOET WETEN OVER DE VEILIGHEIDSVOORSCHRIFTEN In de waarschuwingen en veiligheidsvoorschriften in deze handleiding worden niet alle mogelij ke omstandigheden en situaties besproken. Het is uw verantwoordelij kheid om verstandig, voorzichtig en nauwkeurig te werk te gaan bij het installeren, onderhouden en gebruiken van uw droger.Neem in het geval van problemen of situaties die u niet begrij pt, altij d contact op met de fabrikant. BELANGRIJ KE VEILIGHEIDSSYMBOLEN EN VOORZORGSMAATREGELEN WAARSCHUWINGGevaar of onveilige handelingen die kunnen leiden tot ernstig persoonlij k letsel of de dood.LET OPGevaar of onveilige handelingen die kunnen leiden tot licht persoonlij k letsel of schade.LET OPOm de kans op brand, explosies, elektrische schokken of persoonlij k letsel bij het gebruik van uw droger te verminderen, dient u deze veiligheidsvoorschriften te volgen.NIET proberen.NIET demonteren.NIET aanraken.Volg de aanwij zingen nauwkeurig op.Trek de stekker uit het stopcontact.Om elektrische schokken te voorkomen, moet het apparaat zij n geaard.Neem contact op met het servicecentrum.OpmerkingLees de gebruikershandleidingDeze waarschuwingspictogrammen dienen om persoonlij k letsel van uzelf en anderen te voorkomen.Voer de aanwij zingen nauwgezet uit. Bewaar dit gedeelte na het lezen op een veilige plek zodat u het later nog eens kunt bekij ken. Lees alle instructies voordat u het apparaat in gebruik neemt. DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:3DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:3 2013-08-26  5:12:442013-08-26  5:12:444_ veiligheidsinformatie

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met een verminderd fysiek,

zintuiglij k of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij deze toestemming of

instructies met betrekking tot het gebruik van het apparaat hebben gekregen van een persoon die

verantwoordelij k is voor hun veiligheid.

Kinderen dienen onder toezicht te worden gehouden om te voorkomen dat ze met het apparaat gaan

Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken snel

worden verwij derd en uitgespreid, zodat de hitte verdwij nt.

Raak de glazen deur niet aan tij dens het droogprogramma aangezien deze heet is. Dit kan leiden tot

BELANGRIJ KE WAARSCHUWINGSSYMBOLEN VOOR DE INSTALLATIE De installatie van dit apparaat moeten worden uitgevoerd door een gekwalifi ceerd installateur of

- Wanneer u dit niet doet, kan dit resulteren in elektrische schokken, brand, een explosie,

problemen met het product of letsel.

Sluit de voedingskabel aan op een stopcontact van minimaal AC 220~240 V/50 Hz en gebruik

dit stopcontact alleen voor dit apparaat. Gebruik bovendien nooit een verlengsnoer.

- Wanneer het stopcontact via een stroomverdeler wordt gedeeld met andere apparaten of

wanneer u een verlengsnoer gebruikt, kan dit leiden tot elektrische schokken of brand.

- Zorg ervoor dat het voedingsvoltage, de frequentie en de stroom overeenkomen met de

productspecifi caties. Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of

brand. Steek de stekker stevig in het stopcontact.

Gebruik een droge doek om regelmatig de voedingsterminals en contactpunten te ontdoen van

bij voorbeeld stof en water.

- Trek de stekker uit het stopcontact en reinig deze met een droge doek.

- Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Houd alle verpakkingsmaterialen buiten bereik van kinderen, aangezien deze materialen

gevaarlij k voor kinderen kunnen zij n.

- Als een kind een zak over het hoofd trekt, kan dit leiden tot verstikking.

Dit apparaat moet correct worden geaard.

Sluit de aardedraad nooit aan op een gasleiding, plastic waterleiding of telefoonlij n.

- Dit kan resulteren in elektrische schokken, brand, een explosie of problemen met het product.

- Sluit de voedingskabel nooit aan op een stopcontact dat niet goed is geaard en zorg ervoor

dat het stopcontact voldoet aan de lokale en nationale voorschriften.

Installeer of bewaar het product niet op een locatie waar het wordt blootgesteld aan de

elementen van het weer.

Gebruik geen beschadigde stekker, beschadigde voedingskabel of los stopcontact.

- Dit kan leiden tot elektrische schokken of brand.

Als de stekker of het snoer beschadigd is, moet deze voor de veiligheid worden vervangen door

de fabrikant of een onderhoudsmonteur of door een vergelij kbaar gekwalifi ceerde monteur.

Dit apparaat moet zo worden geplaatst dat er na installatie toegang is voor de stekker.

Buig de voedingskabel niet te veel en trek er niet aan.

Voorkom kinken en knopen in de voedingskabel.

Haak de voedingskabel niet achter een metalen plaat, plaats geen zware objecten op de

voedingskabel, plaats de voedingkabel niet tussen twee objecten en druk de voedingskabel niet

in de ruimte achter het apparaat.

- Dit kan leiden tot elektrische schokken of brand.

Haal de stekker niet uit het stopcontact door aan de voedingskabel te trekken.

- Trek aan de stekker om de voedingskabel uit het stopcontact te halen.

- Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Dit apparaat moet correct worden geaard. Sluit de voedingskabel nooit aan op een stopcontact

dat niet juist is geaard en zorg dat het stopcontact voldoet aan de lokale en nationale

voorschriften. Zie de installatie-instructies voor het aarden van dit apparaat.

Installeer dit apparaat op een locatie met een stabiele, vlakke ondergrond.

- Wanneer u dit niet doet, kan dit resulteren in abnormale trillingen, lawaai of problemen met

Aangezien een ingrediënt in haarlak de hydrofi ele eigenschappen van de warmtewisselaar

vermindert (zodat er tij dens het afkoelen vochtdruppels aan de buitenkant van het apparaat

ontstaan) moet u het apparaat niet in kap-/schoonheidssalons plaatsen.

WAARSCHUWING DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:5DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:5 2013-08-26  5:12:442013-08-26  5:12:446_ veiligheidsinformatie

BELANGRIJ KE WAARSCHUWINGSSYMBOLEN VOOR HET GEBRUIK Laat geen kinderen of huisdieren op of in het product. Demonteer bovendien de vergrendeling

(hendel) van de deur wanneer u dit product afdankt.

- Hierdoor kunnen kinderen vallen en letsel oplopen.

- Als een kind opgesloten raakt in het product, bestaat er verstikkingsgevaar.

Probeer uzelf geen toegang tot de binnenkant van het product te verscha en wanneer de

Ga niet op het product zitten en leun niet tegen de deur.

- Hierdoor kan het product omvervallen, wat kan leiden tot letsel.

Droog het wasgoed alleen nadat dit in een geschikte wasmachine is gecentrifugeerd.

Droog geen ongewassen kledingstukken in de wasdroger.

Het condenswater is niet drinkbaar.

Stop een wasdroger nooit voor het einde van het droogprogramma, tenzij alle kledingstukken

snel worden verwij derd en uitgespreid, zodat de hitte verdwij nt.

Droog geen wasgoed dat is verontreinigd met ontvlambare sto en, zoals benzine, kerosine,

benzeen, thinner, alcohol, enzovoort.

- Dit kan leiden tot elektrische schokken, brand of een explosie.

Laat huisdieren niet aan de droger kauwen of ermee spelen.

- Dit kan leiden tot elektrische schokken of letsel.

Voordat u het product afdankt, moet u eerst de deur en de voedingskabel verwij deren.

- Wanneer u dit niet doet, kan dit leiden tot schade aan de voedingskabel of letsel.

Raak de stekker niet met natte handen aan.

- Als u dit wel doet, loopt u het risico op een elektrische schok.

Wanneer er gas (lichtgas, propaangas, LPG) lekt, moet u de ruimte onmiddellij k ventileren en het

apparaat of de stekker niet aanraken.

- Hierbij moet u de ventilator niet gebruiken.

- Een vonk kan een explosie of brand veroorzaken.

Repareer of vervang zelf geen onderdelen van dit apparaat en probeer geen onderhoud uit te

voeren, tenzij dit expliciet wordt aanbevolen in deze gebruikershandleiding. U moet ook over de

benodigde vaardigheden beschikken om onderhoud aan dit apparaat te plegen.

Probeer het apparaat niet eigenhandig te repareren, te demonteren of aan te passen.

- Gebruik geen andere zekeringen (bij voorbeeld cooper, staaldraad, enz.) dan de

- Als uw apparaat moet worden gerepareerd of opnieuw moet worden geïnstalleerd, neemt u

hiervoor contact op met het dichtstbij zij nde servicecentrum.

- Wanneer u dit niet doet, kan dit resulteren in elektrische schokken, brand, problemen met het

Het product dat u hebt aangeschaft, is uitsluitend bedoeld voor huishoudelij k gebruik.

Het gebruik voor zakelij ke doeleinden is een vorm van misbruik van het product. In dat geval

komt de standaardgarantie van Samsung te vervallen en kan Samsung niet verantwoordelij k

worden gesteld voor storingen of schade als gevolg van het verkeerd gebruik.

Als het product vreemde geluiden, een brandlucht of rook voortbrengt, haalt u onmiddellij k de

stekker uit het stopcontact en neemt u contact op met het dichtstbij zij nde servicecentrum.

- Als u dit nalaat, kan het een elektrische schok of brand tot gevolg hebben. WAARSCHUWING veiligheidsinformatie

DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:6DV90F5E6HGW-03297B-02_NL_130826.indd Sec1:6 2013-08-26  5:12:442013-08-26  5:12:44veiligheidsinformatie _7

WAARSCHUWINGSSYMBOLEN VOOR GEBRUIK Ga niet op het apparaat staan en plaats geen objecten (zoals wasgoed, brandende kaarsen,

aangestoken sigaretten, de vaatwas, chemicaliën, metalen objecten, enz.) op het apparaat.

- Dit kan resulteren in elektrische schokken, brand, problemen met het product of letsel.

Raak de glazen deur en de binnenkant van de trommel niet aan tij dens of vlak na een

droogprogramma, aangezien deze heet is.

- Dit kan leiden tot brandwonden.

Druk niet op de toetsen met scherpe voorwerpen zoals spelden, messen, nagels, enz.

- Dit kan leiden tot elektrische schokken of letsel.

Droog geen wasgoed dat rubber (latex) of vergelij kbare rubberen texturen bevat.

- As het rubber wordt verwarmd, kan er brand ontstaan.

Droog geen wasgoed dat is verontreinigd met plantaardige olie of bakolie, aangezien een

groot deel van de olie niet wordt verwij derd wanneer het wasgoed wordt gewassen. Gebruik

bovendien het koelprogramma zodat het wasgoed niet wordt verwarmd.

- Door de warmte die bij het oxideren van de olie ontstaat, kan er brand ontstaan.

Haal altij d de zakken van kledingstukken leeg voordat u ze droogt.

- Harde, scherpe voorwerpen zoals munten, veiligheidsspelden, spij kers, schroeven of stenen

kunnen ernstige schade aan het apparaat toebrengen.

Droog geen kleren met grote gespen, knopen of andere zware metalen voorwerpen, zoals ritsen,

haakjes en oogjes. Knoop hoezen dicht.

Gebruik zo nodig het wasnet voor klein en licht wasgoed zoals sto en dassen, riemen, de

koorden van een schort en beugel-bh’s dat beschadigd kan raken tij dens het wassen.

U wordt geadviseerd geen lakens te drogen om de opbouw van statische elektriciteit tenb

beperken. Deze kan tot schade aan uw wasgoed en ook aan het apparaat leiden.

- Anders kan het wasgoed beschadigd raken.

Gebruik de droger niet in de nabij heid van gevaarlij ke poeders, zoals steenkoolpoeder,

- Dit kan leiden tot elektrische schokken, brand of een explosie.

Plaats geen ontvlambare materialen in de buurt van het product.

- Dit kan resulteren in giftige gassen, beschadigde onderdelen, elektrische schokken, brand of

- Het apparaat moet niet achter vergrendelbare deuren en dergelij ke worden geplaatst.

Bevat gefl uorideerde broeikasgassen die onder het Kyoto-protocol vallen.

Hermetisch verzegeld systeem.

Voer geen gassen af in de atmosfeer.

Type koelmiddel: R-134a

- Hoeveelheid: 0,4 kg

- Aardopwarmingsvermogen (Global Warming Potential - GWP): 1300

BELANGRIJ KE WAARSCHUWINGSSYMBOLEN VOOR HET REINIGEN Reinig het apparaat nooit door er rechtstreeks water op te spuiten.

Gebruik geen wasbenzine, thinner of alcohol om het apparaat te reinigen.

- Dit kan leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.

Haal de stekker van het apparaat uit het stopcontact voordat u het apparaat reinigt of

onderhoudswerkzaamheden verricht.

- Wanneer u dit niet doet, kan dit leiden tot elektrische schokken of brand.

Reinig het fi lter voor en na het gebruik van de droger.

Laat regelmatig de binnenkant van het product reinigen door een gekwalifi ceerde

Reinig de warmtewisselaar eenmaal per maand met een zachte borstel of stofzuiger. Raak de

warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.

De binnenkant van de droger moet regelmatig door gekwalifi ceerd onderhoudspersoneel

9 Uw droger uitpakken en installeren

9 Zie buitenkant wasdroger

10 Voordat u het product installeert

10 Voordat u het apparaat in gebruik neemt

10 Belangrij k voor de installateur

10 Overwegingen met betrekking tot de locatie

10 Installatie in een nis of kast

11 Elektrische vereisten

12 Installatie naast elkaar

12 Laatste controlelij st voor de installatie

13 Water afvoeren zonder gebruik van de

13 De afvoerslang aansluiten

15 Op elkaar plaatsen

16 Draairichting van de deur wij zigen

GEBRUIKSINSTRUCTIES, TIPS

18 Overzicht van het bedieningspaneel

23 Rekdrogen (uitsluitend DV9-serie)

24 De droger goed laden

26 Gecondenseerd water lozen (

26 Het fi lter reinigen (

27 Het warmtewisselaarfi lter reinigen (

29 Controleer deze punten bij problemen met

33 Zorg voor het milieu

33 Verklaring van conformiteit

34 Programmaoverzicht

35 Overzicht van droogtrommels voor

huishoudelij k gebruik

DV90F5E6HGW-03297B-02_NL_130826.indd Sec2:8DV90F5E6HGW-03297B-02_NL_130826.indd Sec2:8 2013-08-26  5:12:452013-08-26  5:12:45uw droger installeren _9

uw droger installeren

UW DROGER UITPAKKEN EN INSTALLEREN Huur een professional in om deze droger goed te installeren. Als er servicemonteur wordt gebeld als gevolg

van een foutieve installatie, aanpassing of aansluiting, ligt de verantwoordelij kheid hiervoor bij de installateur.

Het wordt aanbevolen de hulp van een professional in te roepen bij het installeren van dit apparaat,

met name bij moeilij kere installaties waarbij sprake is van afvoer naar de riolering of het opstapelen van

producten. Als problemen bij de installatie een servicebezoek nodig maken om een fout te herstellen, wordt

dit gewoonlij k als de verantwoordelij kheid van de installateur beschouwd.

Zorg dat u over alle benodigdheden beschikt voor een goede installatie (AC 220~240 V/50 Hz).

U moet over een GEAARD STOPCONTACT beschikken. Zie Elektrische vereisten (zie pagina 11).

ZIE BUITENKANT WASDROGER Onderdelen

Slanggeleider Snoerenwikkel Slangaansluiting Lange afvoerslang

VOORDAT U HET PRODUCT INSTALLEERT

• Steek de stekker niet in het stopcontact voordat de droger volledig is geïnstalleerd.

• Controleer het product op beschadigingen voordat u het installeert.

• In geval er onderdelen lij ken te zij n beschadigd, neemt u contact op met de dichtstbij zij nde

klantenservice van Samsung.

• Wanneer het product moet worden verplaatst, moet u dit niet alleen doen.

• Wees voorzichtig met de randen van de droger. Deze kunnen scherp zij n.

• Installeer de droger niet op een locatie waar deze wordt blootgesteld aan vorst. Koud water kan het

product beschadigen.

• Gebruik het product alleen binnenshuis.

• Zorg ervoor dat wanneer de droger wordt opgetild, deze niet op één kant wordt geplaatst en verplaats

de droger niet op dusdanige wij ze dat de interne onderdelen worden geschud. Hierdoor kunnen de

interne onderdelen van het product beschadigd raken.

VOORDAT U HET APPARAAT IN GEBRUIK NEEMT

• Controleer of er zich nog accessoires in de trommel bevinden.

• Steek vlak voordat u het apparaat in gebruik neemt, de stekker in het stopcontact.

• Blokkeer de luchtingang van het koelrooster aan de voorkant van de droger niet.

• Plaats geen ontvlambare objecten in de buurt van de droger en houd de omgeving schoon.

• Zorg dat de droger waterpas op de grond staat.

• Verwij der de stelpoten van de droger niet. Deze zij n nodig om het product waterpas te kunnen plaatsen.

BELANGRIJ K VOOR DE INSTALLATEUR Lees de volgende instructies aandachtig door voordat u de droger installeert. Deze instructies moeten

worden bewaard zodat ze ook in de toekomst kunnen worden geraadpleegd.

WANNEER U EEN APPARAAT AFDANKT, MOET U ALTIJ D DE DEUR VERWIJ DEREN OM TE VOORKOMEN DAT KINDEREN KUNNEN STIKKEN.

OVERWEGINGEN MET BETREKKING TOT DE LOCATIE Aangezien het hier om een condensdroger gaat, waarbij de lucht in de droger wordt gecondenseerd en

verwerkt, is er geen externe ventilatie nodig.

Daarom kan de droger worden geïnstalleerd op elke locatie met een temperatuur tussen de 5 en 35 graden

Celsius, in tegenstelling tot een conventionele droger, waarvoor een extern uitlaatsysteem is vereist.

INSTALLATIE IN EEN NIS OF KAST Voor veilig en correct gebruik heeft de droger minimaal de volgende ruimte nodig:

Zij kanten: 25 mm Achterkant: 51 mm

Bovenkant: 25 mm Voorkant: 470 mm

Wanneer de wasmachine samen met een droger wordt geïnstalleerd, is aan de voorkant een ruimte nodig

van minimaal 465 mm voor ventilatie. WAARSCHUWING uw droger installeren

DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:10DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:10 2013-08-26  5:12:452013-08-26  5:12:45uw droger installeren _11

ELEKTRISCHE VEREISTEN Elektrische vereisten: AC 220~240 V/50 Hz.

• Onjuiste aansluiting van de aardgeleider van het apparaat kan een elektrische schok tot gevolg

Raadpleeg een gekwalifi ceerde elektricien of onderhoudsmonteur als u niet zeker weet of

het apparaat goed geaard is. Breng geen aanpassingen aan in de stekker die bij de droger is

meegeleverd. Als de stekker niet in het stopcontact past, dient u een correct stopcontact te laten

installeren door een gekwalifi ceerde elektricien.

• Om onnodig risico op brand, elektrische schokken of persoonlij k letsel te voorkomen, moet alle

bedrading en aarding worden uitgevoerd in overeenstemming met de plaatselij ke voorschriften.

Bij het ontbreken van plaatselij ke voorschriften bent u zelf verantwoordelij k om te zorgen voor

afdoende elektrisch onderhoud aan de droger.

AARDEN De droger moet worden geaard. Als de droger niet goed werkt of uitvalt, wordt met aarding de kans op een

elektrische schok verminderd doordat de elektrische stroom kan wegvloeien.

De droger heeft een snoer met een geaarde stekker voor gebruik in een correct aangesloten en geaard

Sluit de aardedraad nooit aan op plastic buizen, gasleidingen of buizen voor warm water.

Het onjuist aansluiten van de aardgeleider kan een elektrische schok tot gevolg hebben.

Raadpleeg een gekwalifi ceerde elektricien of onderhoudsmonteur wanneer u niet zeker weet of de droger

op de juiste manier is geaard. Breng geen aanpassingen aan in de stekker van de droger. Indien de

stekker niet in het stopcontact past, dient u een correct stopcontact te laten installeren door een erkende

Als het product niet wordt geaard, bestaat het gevaar op elektrische schokken en brand. WAARSCHUWINGWAARSCHUWING

01 UW DROGER INSTALLEREN DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:11DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:11 2013-08-26  5:12:452013-08-26  5:12:4512_ uw droger installeren

uw droger installeren

INSTALLATIE NAAST ELKAAR Voor een goede installatie raden we u aan gebruik te maken van een professionele installateur.

1. Plaats uw droger op een geschikte locatie voor installatie. U kunt de

droger en de wasmachine desgewenst naast elkaar installeren. Leg

twee kartonnen beschermplaten op de vloer. Leg de droger op zij n zij

zodat deze op de beide kartonnen platen ligt.

2. Zet uw droger weer rechtop.

3. Om ervoor te zorgen dat de droger optimaal presteert, moet deze

waterpas staan. Om de trillingen, het lawaai en ongewenste beweging

te minimaliseren, moet de droger op een volledig vlakke en stevige

ondergrond worden geplaatst.

Als u de droger op dezelfde hoogte wilt plaatsen als de wasmachine,

draait u de stelpoten volledig in door ze linksom te draaien om

vervolgens de hoogte in te stellen door ze rechtsom te draaien.

Draai de stelpoten niet verder uit dan nodig is om de droger waterpas te stellen. Als u de stelpoten te

ver uitdraait, kan dit trillingen veroorzaken.

4. Zie het gedeelte Elektrische vereisten (Zie pagina 11).

VOORDAT U HET APPARAAT IN GEBRUIK NEEMT OF TEST.

5. Gebruik een waterpas om te controleren of de droger waterpas staat en draai indien nodig de stelpoten

6. Steek de stekker van de droger in het stopcontact en gebruik de onderstaande controlelij st om de

bediening te controleren.

LAATSTE CONTROLELIJ ST VOOR DE INSTALLATIE

 De stekker van de droger bevindt zich in een stopcontact en is goed geaard.

 De droger staat waterpas en staat stevig op de grond.

 Start uw droger om te controleren of deze draait, verwarmt en kan worden uitgeschakeld.

 Controleer tot slot of gedurende 20 minuten de HE-fout optreedt na het uitvoeren van het Timer-

Volledig indraaien Vervolgens uitdraaien

DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:12DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:12 2013-08-26  5:12:452013-08-26  5:12:45uw droger installeren _13

WATER AFVOEREN ZONDER GEBRUIK VAN DE WATERTANK U kunt de droger ook gebruiken zonder watertank. Hiervoor volgt u de onderstaande procedure.

Installeer de afvoerslang zodat het water goed kan worden afgevoerd.

- Als u dit niet doet, kan het water overstromen en schade aanbrengen aan de functies.

DE AFVOERSLANG AANSLUITEN De droger kan het gecondenseerde water rechtstreeks via de afvoerslang

De procedure voor het aansluiten van de afvoerslang is als volgt.

1. Koppel de afvoerslang los

2. Sluit de afvoerslang aan

op de andere opening.

3. Sluit de accessoireslang (lange afvoerslang) aan

de opening naast de opening waarop de afvoerslang is

• Aangezien de afvoerpomp van de droger het

afvoerwater slechts tot een hoogte van 90 cm kan

pompen, moet u er tij dens het aansluiten van de

aan het afvoerpunt voor zorgen dat

het afvoerpunt zich op een hoogte van niet meer dan

Er kan een afvoerfout optreden als het afvoerpunt zich op een hoogte van meer dan 90

cm bevindt. Als een afvoerfout optreedt, wordt op het bedieningspaneel een foutcode

• Nadat u de afvoerslang hebt aangesloten, kunt u het gecondenseerde water

rechtstreeks afvoeren via de afvoer en de aangesloten afvoerslang of via de wastafel of

de afvoer van de wastafel. LET OP

01 UW DROGER INSTALLEREN A A B DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:13DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:13 2013-08-26  5:12:462013-08-26  5:12:4614_ uw droger installeren

uw droger installeren

De afvoerslang aansluiten

Verleng de afvoerslang niet.

- Omdat er water uit het aangesloten gedeelte kan lekken, moet u zorgen dat u één lange

afvoerslang hebt in plaats van korte slangen op elkaar aan te sluiten. Als u toch meer dan één

slang moet aansluiten, moet u zorgen dat u de op elkaar aangesloten gedeelten afdicht met

siliconenkit. (Gebruik geen isolatieband voor het afdichten).

Het uiteinde van de afvoerslang kan op drie manieren worden geplaatst:

1. Over de rand van de gootsteen: De afvoerslang moet mag een maximale hoogte van 90 cm

hebben. Als het uiteinde van de afvoerslang boven de grond moet worden geplaatst, raden

we een hoogte van 60 tot 90 cm aan. Gebruik de meegeleverde plastic slanggeleider om

het uiteinde gebogen te houden. Bevestig de geleider met een haak aan de muur of met een

touwtje aan de kraan zodat de afvoerslang op zij n plaats blij ft.

2. Monteer de afvoerslang en de slanggeleider en maak deze vast met de snoerenwikkel.

3. U kunt het gecondenseerde water afvoeren door de accessoireslang (lange afvoerslang)

rechtstreeks aan te sluiten op de afvoer.

De afvoerslang rechtstreeks aansluiten

U kunt het gecondenseerde water dat tij dens het drogen vrij komt, onmiddellij k afvoeren door de

afvoerslang rechtstreeks aan te sluiten op de afvoerpij p.

1. Monteer de slangaansluiting en de slang.

Aangezien het gevaar bestaat dat er water door

slangaansluiting en de accessoireslang lekt, moet u ervoor

zorgen dat ze stevig zij n bevestigd.

2. Sluit het uiteinde van de slang aan op de afvoerpij p. LET OPLET OPSlangaansluitingAfvoerslangSlanggeleider 90 cm Snoerenwikkel DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:14DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:14 2013-08-26  5:12:462013-08-26  5:12:46uw droger installeren _15

OP ELKAAR PLAATSEN Als u de extra stapelset wilt aanscha en, neemt u contact op met het Samsung-servicecentrum of met een

plaatselij ke distributeur. [Onderdeelnummer SK-DH / SK-DA / SKK-DF]

De stapelset verschilt per model.

Gebruik het product pas een uur na de installatie van de stapelset door het product te kantelen, zodat het product

kan worden gebruikt als de olie in de compressor stabiel is.

1. Plaats de droger voorzichtig op de zij kant. Gebruik het

verpakkingsmateriaal zodat de laklaag op de droger niet wordt

2. Installeer de rubber kussentjes aan de onderkant van de droger.

• Zoek de 4 rubber kussentjes in de verpakking met de onderdelen.

Plaats de rubber kussentjes in de openingen onder aan de

• Schaf daarnaast de stapelset aan.

3. Zet de droger rechtop.

De stapelset kan alleen worden gebruikt voor producten van Samsung.

4. Monteer de beugel aan de droger.

• Verwij der de moerbouten aan de linkerachterzij de van de

wasmachine. Lij n de gaten aan de linkerkant van de beugel uit met

de bovenste opening van de moerbout linksachter en vervang de

Laat de schroef los zodat het de droger beter kan worden uitgelij nd.

• Herhaal de bovenstaande stappen voor de rechterkant.

5. Installeer de droger en de beugel op de wasmachine.

• Til de droger boven op de wasmachine. Bescherm het

bedieningspaneel van de wasmachine met een stuk karton of iets

dergelij ks. Zorg ervoor dat u de droger hoog genoeg tilt zodat

deze vrij blij ft van het bedieningspaneel van de wasmachine.

Persoonlij k letsel. Gezien het gewicht en de afmetingen van de

droger, wordt u aangeraden om deze met minimaal twee personen

op te tillen. Wanneer u dit niet doet, bestaat er gevaar op letsel.

• Lij n de gaten in de beugel uit met de gaten aan de achterzij de van de droger. Gebruik een

kruiskopschroevendraaier om tapschroeven (M4 x 12) te bevestigen.

• Draai de schroeven van de beugel op de wasmachine goed vast en draai vervolgens alle schroeven

van de stapelset vast.

6. De installatie voltooien

• Raadpleeg de installatie-instructies bij de wasmachine om de

installatie van de wasmachine te voltooien.

• Raadpleeg de installatie-instructies bij de droger om de

installatie van de droger te voltooien.

• Schuif of wandel de gestapelde wasmachine en droger

voorzichtig op hun plaats. Gebruik viltkussens of een

hulpmiddel om het schuiven te bevorderen en de vloer te

Duw niet tegen de droger zodra deze boven op de wasmachine is geplaatst. Als u tegen de droger

duwt, loopt u het risico dat uw vingers klem komen te zitten. LET OPWAARSCHUWINGWAARSCHUWING 01 UW DROGER INSTALLEREN DrogerWasmachine Stapelen met beugel

DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:15DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:15 2013-08-26  5:12:462013-08-26  5:12:4616_ uw droger installeren

DRAAIRICHTING VAN DE DEUR WIJ ZIGEN Afhankelij k van uw vereisten (installatielocatie, ruimtebeperkingen) kunt u de draairichting van de deur

Dit gebeurt naar wenst van de klant. Dit kan worden gedaan door een gekwalifi ceerde installateur of

1. Koppel de voedingskabel los.

3. Til de deur op om deze te verwij deren.

4. Verwij der de 16 schroeven.

Demonteer de luchtafdichting en verwij der de 6 schroeven

(3 schroeven met platte kop aan de bovenkant en

3schroeven met ronde kop aan de onderkant).

(Alleen voor modellen met deur van Crystal Gloss)

5. Nadat de schroeven zij n verwij derd, draait u de

scharnierdeur van de installatie, de deur met de

handgreep 180°, zoals wordt weergegeven in de

Werk voorzichtig zodat de deurrubbers niet worden

6. Bevestig de 16 schroeven in de juiste positie.

Bevestig de 6 schroeven en plaats de luchtafdichting terug.

(Alleen voor modellen met deur van Crystal Gloss)

7. Deze schroeven hebben een andere lengte dan de overige schroeven.

(Gebruik de langere schroeven voor de deurhendel.)

8. Verplaats de positie van de schroef aan de achterzij de van het

scharnier. WAARSCHUWINGLET OP uw droger installeren Voorzij de randMontage-deur ScharnierdeurDeur van Crystal GlossDeurglasMontagescharnier deurDeurhendelDeur van Crystal Gloss DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:16DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:16 2013-08-26  5:12:472013-08-26  5:12:47uw droger installeren _17

9. Draai de schroef in het onderste gat vast.

10. Verwij der de twee schroeven waarmee het frontframe links is

11. Verwij der de twee schroeven waarmee de hendelhouder links is

12. Verplaats nu de rechterzij de van het product en bevestig de twee

schroeven van het frontframe en de twee schroeven voor de

13. Lij n de deur uit met de bevestigingsgaten.

14. Bevestig de twee schroeven voor het scharnier.

U kunt de draairichting van de deur indien nodig herstellen door de bovenstaande procedure te volgen.

01 UW DROGER INSTALLEREN Hendelhouder

DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:17DV90F5E6HGW-03297B-02_NL_130826.indd Sec3:17 2013-08-26  5:12:472013-08-26  5:12:4718_ gebruiksinstructies, tips

gebruiksinstructies, tips

om de kans op brand, elektrische schokken of persoonlij k letsel bij het gebruik van het apparaat te

verminderen, dient u de BELANGRIJ KE VEILIGHEIDSVOORSCHRIFTEN te volgen.

Weergave van de resterende tij d voor het droogprogramma, alle wasinformatie en

In het display wordt de geschatte resterende tij d van het programma weergegeven nadat u

op de knop Start/Pauze hebt gedrukt. De geschatte resterende tij d kan in de loop van het

Het indicatielampje voor drogen gaat branden en blij ft branden totdat het droogprogramma is

Wanneer de droger in de fase Koelen is, gaat het indicatielampje voor koelen branden.

Wanneer de droger in de fase Kreukvrij is, gaat het indicatielampje voor kreukvrij branden.

Wanneer het programma is voltooid wordt in het display 'Einde' weergegeven totdat u op de

knop Start/Pauze of Aan/uit drukt. Als uw droger wordt stilgezet tij dens een programma,

knipperen de lampjes totdat u op de knop Start/Pauze drukt. WAARSCHUWING3 4 5 6 71108 9 11 2 3 4 5 9110 11 2 [DV9, DV8-serie][DV7-serie] DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:18DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:18 2013-08-26  5:12:482013-08-26  5:12:48gebruiksinstructies, tips _19

Wanneer u uw droger inschakelt, is standaard het programma [Katoen] Kastdroog

Draai de Programmakeuzeknop naar het gewenste programma.

Katoen - Voor normaal of licht bevuilde katoenen kleding, beddengoed, tafellinnen,

ondergoed, handdoeken, overhemden, enz.

• Extra droog - Voor witte was en sto en die zeer goed moeten worden gedroogd.

• Kastdroog - Gebruik dit programma voor het drogen van bij voorbeeld katoen, ondergoed

en linnen (NIET geschikt voor spij kerstof).

• Strij kdroog - Het droogprogramma wordt gestopt wanneer het textiel nog enigszins

vochtig is, zodat het strij kklaar is.

Synthetisch - Voor normaal of licht bevuilde blouses, overhemden enzovoort van polyester

(diolen, trevira), polyamide (perlon, nylon) en dergelij ke samenstelling.

• Extra droog - Voor witte was en sto en die zeer goed moeten worden gedroogd.

• Kastdroog - Gebruik dit programma voor het drogen van shirts, blouses, bedlinnen en

tafellinnen. (NIET geschikt voor spij kerstof).

• Strij kdroog - Het droogprogramma wordt gestopt wanneer het textiel nog enigszins

vochtig is, zodat het strij kklaar is.

Snel Drogen - 60 min wordt automatisch ingesteld als droogtij d.

Warme Lucht - Voor kleine items, voorgedroogd wasgoed en normale sto en op een lage

temperatuur in 30 minuten (DV9, DV8-serie)

Koude Lucht - Voor alle sto en die moeten worden opgefrist zonder verwarming.

Timer - Met het Timer-programma kunt u de gewenste tij d voor het programma selecteren.

Draai de programmakeuzeknop naar Timer en druk op de knop Tij d om de droogtij d in te

stellen. Druk meermalen op de knop Tij d om door de tij dsinstellingen te bladeren. De droogtij d

neemt steeds met 30 minuten toe, tot en met 150 minuten.

Nadat het wasgoed is gedroogd met het normale luchtige droogprogramma, kunt u de

droogtij d verlengt met het programma Timer als u denkt dat het wasgoed nog niet droog

Nadat het wasgoed is gedroogd met een droogprogramma, kunt u de droogtij d verlengt met

het programma Timer als u denkt dat het wasgoed nog niet helemaal droog is.

Sportkleding - Voor lichte sportkleding zoals een trainingsbroek.

Outdoor kleding - Voor waterdichte items zoals bergkleding, skikleding en sportkleding.

Hiermee kunnen functionele technologische materialen en vezels zoals spandex, stretchstof en

microvezel worden gewassen. U wordt aangeraden dit droogprogramma te gebruiken nadat

u uw kleding hebt gewassen met het programma Outdoor kleding op uw wasmachine. (DV9,

Zeer fij n - Het programma voor fij n wasgoed is bedoeld voor lingerie.

Wol - Alleen voor in de machine wasbare en droogbare wol.

Draai het wasgoed binnenste buiten voordat u het gaat drogen voor een optimaal

Wanneer de droger wordt overladen, levert dit niet hetzelfde resultaat op. Voor de

maximale lading voor elk droogprogramma raadpleegt u het programmaoverzicht in de

Druk op de knop Droogniveau om het droogniveau te selecteren in de programma's Katoen,

Synthetisch. Er gaat een indicatielampje branden naast het door u gekozen droogniveau.

Druk herhaaldelij k op de knop om de instellingen langs te gaan. Bij grotere of omvangrij kere

ladingen moet mogelij k het pictogram "

of " worden ingesteld om volledig droge was te

" is bedoeld voor gedeeltelij k droge items. Gebruik dit voor stukken die plat

Wanneer u de programma's Timer, Warme Lucht, Koude Lucht gebruikt, kan de tij d worden

aangepast door op de knop Tij d te drukken.

30 min  60 min  90 min  120 min  150 min (De tij dopties 120 min en 150 min zij n niet

beschikbaar voor de programma’s

Behalve tij dens het programma Timer, Snel Drogen, Warme Lucht, Koude Lucht kan de tij d

niet handmatig worden ingesteld, omdat de exacte droogtij den worden bepaald aan de hand

van de vochtigheidsgraad.

02 GEBRUIKSINSTRUCTIES, TIPS DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:19DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:19 2013-08-26  5:12:482013-08-26  5:12:4820_ gebruiksinstructies, tips

gebruiksinstructies, tips

Bij Kreukvrij wordt de was aan het eind van het programma met tussenpozen ongeveer

120minuten in onverwarmde lucht rondgedraaid om kreuken te beperken. Druk op de knop

Kreukvrij om deze functie te activeren.

Het indicatielampje boven de knop brandt als Kreukvrij is geselecteerd. Om te voorkomen dat

de gedroogde was gaat kreuken, draait de trommel met tussenpozen na voltooiing van het

droogprogramma. (Zelfs nadat 'Einde' wordt weergegeven, zal de trommel met tussenpozen

Dit is een alarm dat de gebruiker waarschuwt wanneer het wasgoed gemiddeld nog licht

vochtig (80 % droog) is wanneer de was verschillende soorten materialen en sto en bevat.

Als aan de bij behorende droogtegraad wordt voldaan, gaat het indicatielampje Zoemer

gemengde was knipperen.

De trommel wordt verlicht terwij l de droger in bedrij f is. (DV9-, DV8-serie)

U kunt de trommel ook verlichten wanneer de droger niet in bedrij f is. Als u de

trommelverlichting niet binnen 5 minuten uitschakelt, wordt deze automatisch

De functie Geluid uit kan in alle programma's worden gekozen. Wanneer deze functie is

geselecteerd, wordt het geluid van het hele programma uitgeschakeld. Zelfs wanneer de

machine herhaaldelij k wordt in- en uitgeschakeld, blij ft deze instelling behouden.

Bij modellen uit de DV7-serie drukt u tegelij kertij d op de knoppen Tij d en Kreukvrij en

houdt u deze 3 seconden lang ingedrukt.

Druk herhaaldelij k op deze knop om een van de beschikbare opties voor Uitgesteld einde te

selecteren. (van 3 tot 19 uur, in stappen van 1 uur)

Het aangegeven uur is het tij dstip waarop het droogprogramma klaar is.

Zie pagina 21 voor meer informatie.

Druk op de knop om een droogprogramma te starten. Als er een droogprogramma wordt

uitgevoerd, druk u één keer op de knop om het programma te onderbreken. Druk nogmaals

op de knop om het programma te hervatten.

Druk één keer op de knop om de droger in te schakelen. Druk nogmaals op de knop om de

droger uit te schakelen. Als de droger langer dan 10 minuten ingeschakeld is zonder dat er op

knoppen wordt gedrukt, wordt de droger automatisch uitgeschakeld.

Als u wasgoed in de droger doet terwij l dit erg in de knoop zit na een was- of centrifugebeurt, wordt het wasgoed

mogelij k niet optimaal droog of gaat de deur op.

Wij adviseren u uw wasgoed te ontwarren voordat u het in de droger doet.

Elk indicatielampje op het grafi sche display betekent:

Droogproces wordt uitgevoerd Droogniveau 3 (Krachtig)

Koelproces wordt uitgevoerd Droogniveau 2 (Normaal)

Stoppen Droogniveau 1 (Zacht)

Kreukvrij in bedrij f Kreukvrij

Alarm voor het reinigen van fi lter van

Uitgesteld einde Geluid uit

Gecondenseerd water lozen Gemengde Was

Kinderslot aan/uit Smart Check

DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:20DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:20 2013-08-26  5:12:482013-08-26  5:12:48gebruiksinstructies, tips _21

KINDERSLOT Een functie die voorkomt dat kinderen met uw droger kunnen spelen.

Wanneer u het Kinderslot wilt in- of uitschakelen, drukt

Droogniveau en Tij d.

" licht op wanneer deze functie is

• Wanneer de droger is ingeschakeld, is de functie

Kinderslot beschikbaar.

• Zodra u de functie Kinderslot hebt ingeschakeld, kan

alleen de knop Aan/uit worden bediend totdat u de

functie Kinderslot uitschakelt.

• Wanneer de droger opnieuw wordt ingeschakeld, blij ft

ook de functie Kinderslot ingeschakeld.

• Wanneer andere knoppen, met uitzondering van de knop

Aan/uit, niet reageren, controleert u het indicatielampje

voor het kinderslot om te zien of deze functie is

UITGESTELD EINDE U kunt de droger zo instellen dat de was automatisch op een later tij dstip klaar is. De startvertraging is per

heel uur instelbaar van 3 tot 19 uur. Het aangegeven uur is het tij dstip waarop het programma klaar is.

1. Stel de droger handmatig of automatisch in op het gewenste droogprogramma.

2. Druk meermalen op de knop Uitgesteld einde om de vertragingstij d in te stellen. Zodra de eindtij d is

ingesteld wordt de functie "Uitgesteld einde" ingeschakeld.

3. Druk op de knop Start/Pauze. Het indicatielampje "Uitgesteld einde

" gaat knipperen en de klok

begint af te tellen tot de ingestelde tij d.

4. Om de functie Uitgesteld einde te annuleren drukt u op de knop Aan/uit en zet u de droger weer aan.

02 GEBRUIKSINSTRUCTIES, TIPS [DV9, DV8-serie][DV7-serie]3 SEC. DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:21DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:21 2013-08-26  5:12:492013-08-26  5:12:4922_ gebruiksinstructies, tips

SMART CHECK Met deze functie kunt u de status van de droger controleren met een smartphone.

De functie Smart Check is geoptimaliseerd voor:

Galaxy- en iPhone-telefoons (sommige modellen worden niet ondersteund)

De Samsung Smart Washer-app downloaden

Download de app Samsung Smart Washer vanaf de Android market of Apple App store op

uw mobiele telefoon en installeer deze. U kunt deze gemakkelij k vinden door te zoeken op

"Samsung Smart Washer".

De functie Smart Check gebruiken

1. Als er een fout optreedt, houdt u de knop Kreukvrij en

Gemengde Was gedurende 3 seconden tegelij k ingedrukt

om de functie Smart Check uit te voeren. De functie

Smart Check kan ook worden uitgevoerd als er niet op een

knop wordt gedrukt nadat de droger is ingeschakeld.

2. De LED-segmenten op het informatiedisplay draaien

gedurende 2 tot 3 seconden en de Smart Check-code

wordt weergegeven op het informatiedisplay van de droger.

3. Start de Samsung Smart Washer-app op uw smartphone en tik op de knop

'Smart Check' wordt mogelij k gewij zigd in 'Smart Care', afhankelij k van de taalkeuze.

4. Richt de camera van uw smartphone op de Smart Check-code die op het informatiedisplay

van de droger wordt weergegeven.

• Als licht van een gloeilamp, tl-buis of andere lamp op het informatiedisplay van de droger

wordt gerefl ecteerd, wordt de Smart Check-code mogelij k niet herkend door de smartphone.

• Als u de smartphone in een te grote hoek ten opzichte van de voorkant van het

informatiedisplay houdt, wordt de foutcode mogelij k niet herkend. Houd de smartphone voor

de beste resultaten zo dat de voorkant van het informatiedisplay en de smartphone parallel of

bij na parallel zij n.

5. Als de camera correct wordt gericht, wordt de Smart Check-code automatisch herkend

en wordt gedetailleerde informatie over de status van uw droger, de foutmelding en de

tegenmaatregelen weergegeven op uw smartphone.

6. Als de Smart Check-code meer dan twee keer niet door de smartphone wordt herkend, kunt

u de Smart Check-code op het informatiedisplay van de droger handmatig invoeren in de

Samsung Smart Washer-app.

gebruiksinstructies, tips [DV9, DV8-serie][DV7-serie]3 SEC. DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:22DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:22 2013-08-26  5:12:492013-08-26  5:12:49gebruiksinstructies, tips _23

Het droogrek installeren

2. Plaats het droogrek in de trommel, plaats de lip aan voorkant van het droogrek op de

behuizing van het pluizenfi lter.

3. Plaats de achterpoten in de twee uitsparingen aan de achterzij de van de droger en druk het

middelste gedeelte van het droogrek omlaag om het rek te bevestigen.

4. Plaats de items die u wilt drogen, zodanig op het rek dat er zich genoeg ruimte tussen de

items bevindt dat de lucht kan circuleren.

6. Druk op de knop Aan/uit.

Selecteer Timer met de programmakeuzeknop en stel de knop Tij d in.

• U kunt een droogtij d van maximaal 150 minuten instellen. Selecteer de tij d op basis van de

hoeveelheid vocht en het gewicht van de items. Als er een langere droogtij d is vereist, moet

u de timer resetten. (Als u wasgoed droog met het droogrek, wordt het gebruik van het

programma Timer aanbevolen.)

8. Druk op de knop Start/Pauze.

AANBEVOLEN ITEMS OPMERKINGEN (MAX. 1,5 kg)

(opvouwen en plat op het rek leggen)

Wanneer u het rek gebruikt om wasgoed te drogen, vouwt u de

kleding op en plaatst u deze op het rek om te voorkomen dat

de kleding gaat kreuken.

Speelgoed met vulling

(gevuld met katoen of polyestervezels)

Speelgoed met vulling

(gevuld met schuim of rubber)

Schuimrubberen kussens

Als u sportschoenen wilt drogen, plaatst u de schoenen met de

Als schuimrubber, plastic of rubber op een hoge temperatuur droogt, kunnen de artikelen

beschadigd raken en ontstaat er brandgevaar.

Aangezien u de schoenen kunt beschadigen bij het drogen, kunt u het beste het

programma Rekdrogen gebruiken om de schoenen te drogen. WAARSCHUWINGLET OP 02 GEBRUIKSINSTRUCTIES, TIPS Rekdrogen DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:23DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:23 2013-08-26  5:12:502013-08-26  5:12:5024_ gebruiksinstructies, tips

DE DROGER GOED LADEN

• Plaats niet meer dan één lading tegelij kertij d.

• Als een gemengde was droogt, zullen de zware en lichtgewicht sto en een verschillende droogtij d

hebben. Dit kan ertoe leiden dat de lichtgewicht sto en reeds droog zij n terwij l de zware sto en nog

vochtig zij n aan het eind van het droogprogramma.

• Voeg een of meer soortgelij ke items aan de droger toe wanneer u slechts een of twee kledingstukken

Hiermee verbetert u het trommelproces, waardoor er e ciënter wordt gedroogd.

• Het overladen van de droger heeft een negatieve invloed op het trommelproces, waardoor de was

ongelij kmatig droogt en bepaalde sto en overmatig kunnen kreuken.

• Zorg ervoor dat u wasgoed plaatst die is gecentrifugeerd in een geschikte wasmachine.

• Ongewassen textiel moet niet worden gedroogd

• Textiel dat is verontreinigd met olie, alcohol, brandstof, enz. moet niet worden gedroogd.

1. Laad de droger losjes – NIET overladen.

3. Selecteer het gewenste programma en opties voor het wasgoed.

4. Druk op de knop Start/Pauze.

5. Het indicatielampje brandt.

6. De geschatte programmatij d wordt weergegeven in het display.

De tij d kan fl uctueren voor een betere indicatie van de droogtij d voor het programmaverloop.

• Wanneer het programma is voltooid wordt in het display 'Einde' weergegeven.

• Wanneer u op de knop Aan/uit drukt, wordt het programma geannuleerd en wordt de droger

• De indicatielampjes Drogen, Koelen, Kreukvrij gaan tij dens de desbetre ende fasen van het

gebruiksinstructies, tips

DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:24DV90F5E6HGW-03297B-02_NL_130826.indd Sec5:24 2013-08-26  5:12:502013-08-26  5:12:50reiniging en behandeling _25

reiniging en behandeling

Reinig de droger niet door er rechtstreeks water op te spuiten. Gebruik geen wasbenzine, thinner,

alcohol of aceton om de droger te reinigen.

- Dit kan anders leiden tot verkleuring, vervorming, schade, elektrische schokken of brand.

Haal voordat u het vuilfi lter gaat reinigen de stekker van het apparaat uit het stopcontact.

Tij dens het drogen kan zich vocht ophopen op het bedieningspaneel of de deur.

DE WARMTEWISSELAAR REINIGEN Aangezien het oppervlak van de warmtewisselaar scherp is, maakt u dit schoon met een zachte borstel of

stofzuiger. (Het wordt aanbevolen om deze ten minste eenmaal per maand te reinigen.)

Raak de warmtewisselaar niet met uw handen aan. Dit kan anders letsel veroorzaken.

BEDIENINGSPANEEL Reinigen met een zachte, licht vochtige doek. Gebruik geen schuurmiddelen.

Sproei geen reinigingsmiddelen rechtstreeks op het paneel.

Het bedieningspaneel en de afwerking van de wasdroger kunnen beschadigd raken door bepaalde vuil- en

Pas deze producten toe uit de buurt van uw droger en veeg de gemorste of te veel gesproeide vloeistof of

ROESTVRIJ STALEN DROOGTROMMEL Om de roestvrij stalen droogtrommel te reinigen, gebruikt u een vochtige doek met een zacht, niet-schurend

schoonmaakmiddel dat geschikt is voor roestvrij stalen oppervlakken.

Verwij der de resten van het schoonmaakmiddel en droog het apparaat met een schone doek.

BUITENKANT WASDROGER De hele droger heeft een hoogglans afwerking. Reinigen met een zachte, licht vochtige doek. Gebruik

geen schuurmiddelen. Bescherm het oppervlak tegen scherpe objecten, aangezien deze krassen of

beschadigingen kunnen veroorzaken.

Plaats geen zware of scherpe voorwerpen of een reinigingsmiddel op de droger. Bewaar ze op het

aangeschafte voetstuk of in een aparte bewaardoos. WAARSCHUWINGWAARSCHUWINGLET OP

03 REINIGING EN BEHANDELING DV90F5E6HGW-03297B-02_NL_130826.indd Sec10:25DV90F5E6HGW-03297B-02_NL_130826.indd Sec10:25 2013-08-26  5:12:502013-08-26  5:12:5026_ reiniging en behandeling

GECONDENSEERD WATER LOZEN ( )

1. Trek de watertank naar u toe om deze te verwij deren.

Wanneer u de watertank verwij dert, kunt u deze gezien

het gewicht het beste met beide handen vasthouden. Zorg

ervoor dat u geen water uit de tank morst. Dit kan anders

letsel aan uw polsen veroorzaken.

2. Verwij der het gecondenseerde water uit de watertank.

• Verwij der na elk droogprogramma het gecondenseerde

water uit de watertank.

Aangezien u het risico loopt dat het water gaat lekken

wanneer u niet na elke programma het water loost, moet

u ervoor zorgen dat het water wordt afgevoerd.

Als u de watertank leegt en op de knop Start drukt, wordt

het indicatielampje voor een volle watertank (

) op het LED-paneel uitgeschakeld.

HET FILTER REINIGEN ( )

1. Open de deur en verwij der het fi lter door dit omhoog te

2. Open het fi lter en reinig dit.

• Reinig het fi lter meteen nadat het droogprogramma is

• Als u het fi lter na een bepaalde gebruiksperiode niet reinigt, kan dit ten koste gaan van de

droogprestaties en ontstaat er brandgevaar. Reinig het fi lter overeenkomstig de opgegeven

• Reinig het fi lter na elk droogprogramma.

• Als het oppervlak van het fi lter nat is, gebruikt u het fi lter pas nadat dit volledig is gedroogd. LET OPWAARSCHUWINGLET OP reiniging en behandeling

1. Open het klepje van het condensatorcompartiment.

2. Ontgrendel de afsluiting.

3. Verwij der het warmtewisselaarfi lter.

4. Reinig het warmtewisselaarfi lter met water of stof het

gewoon af. Als het warmtewisselaarfi lter wordt gereinigd

met water, droogt u het grondig af voordat u het

5. Reinig het met een zachte borstel of stofzuiger

(Het wordt aanbevolen om deze ten minste eenmaal per

Raak de warmtewisselaar niet met uw handen aan. Dit

kan anders letsel veroorzaken.

Als het indicatielampje van het warmtewisselaarfi lter

brandt of knippert, reinigt u het warmtewisselaarfi lter.

• Als u de warmtewisselaar na een bepaalde gebruiksperiode niet reinigt, kan dit ten koste

gaan van de droogprestaties, moet u de warmtewisselaar overeenkomstig de opgegeven

• Reinig de warmtewisselaar en het fi lter regelmatig om de droogprestaties op peil te houden.

• Wanneer u het warmtewisselaarfi lter na het reinigen weer monteert, moet u ervoor zorgen dat

de bevestiging is vergrendeld. LET OPLET OP

SPECIALE WASTIPS Volg de instructies op het waslabel of van de fabrikant voor het drogen van speciale items. Als er geen

waslabel beschikbaar is, gebruikt u de volgende informatie als richtlij n.

Spreien en dekbedden • Volg de instructies op het waslabel of gebruik het programma

Katoen(Kastdroog) en een hoge temperatuur.

• Zorg ervoor dat het item goed droog is voordat u het gebruikt of

• Voor een gelij kmatig droging moet u de items mogelij k

Dekens • Gebruik het programma Katoen (Kastdroog) en droog slechts één

deken tegelij kertij d voor een optimaal trommelproces.

• Zorg ervoor dat het item goed droog is voordat u het gebruikt of

Katoenen luiers • Gebruik het programma Katoen (Kastdroog) en de

temperatuurinstelling Hoog voor zachte, donzige luiers.

Items met een donsvulling

(jassen, slaapzakken,

• Gebruik het programma Katoen (Kastdroog) en een lage

• Wanneer u een paar droge handdoeken toevoegt, verkort u de

droogtij d en absorbeert u vocht.

Schuimrubber (achterkant

van een vloerkleed, gevuld

speelgoed, schoudervulling,

• NIET drogen op een hoge temperatuur. Gebruik het programma

Koude Lucht (geen warmte).

• WAARSCHUWING – Het drogen van een rubberen item door middel

van warmte kan leiden tot beschadigingen of brandgevaar.

Kussens • Gebruik het programma Katoen (Kastdroog).

• Voeg een aantal handdoeken toe om het trommelproces te

verbeteren en voor een donzig resultaat.

• GEEN kapok of schuimkussen in de droger drogen. Gebruik het

programma Koude Lucht.

Plastic (douchegordij nen,

hoezen voor tuinmeubelen,

• Gebruik het programma Koude Lucht of het Timer-programma

en een lage temperatuur, afhankelij k van de voorschriften op het

VERMIJ D DE VOLGENDE ARTIKELEN:

• Items van glasvezel (gordij nen, draperingen, enz.).

• Wol, tenzij aanbevolen op het label.

• Items die zij n verontreinigd met plantaardige olie of bak- en braadolie.

DV90F5E6HGW-03297B-02_NL_130826.indd Sec8:28DV90F5E6HGW-03297B-02_NL_130826.indd Sec8:28 2013-08-26  5:12:512013-08-26  5:12:51problemen oplossen _29

CONTROLEER DEZE PUNTEN BIJ PROBLEMEN MET UW DROGER...

PROBLEEM OPLOSSING Werkt niet. • Controleer of de deur goed is vergrendeld.

• Zorg ervoor dat de voedingskabel is aangesloten op een stopcontact

waar stroom op staat.

• Controleer de stroomonderbrekers en zekeringen in het huis.

• Druk nogmaals op de knop Start/Pauze als de deur tij dens het

programma is geopend.

• Verwij der het gecondenseerde water uit de watertank.

• Reinig het fi lter.

Verwarmt niet. • Controleer de stroomonderbrekers en zekeringen in het huis.

• Selecteer een andere instelling dan Koude Lucht.

• Controleer het cassettefi lter en warmtewisselaarfi lter en reinig deze

• De droger bevindt zich mogelij k in de koelfase van het programma.

Droogt niet. • Controleer de bovenstaande punten en...

• Stop de trommel niet te vol. 1 waslading = 1 drooglading.

• Scheid zware artikelen van lichtgewicht artikelen.

• Grote items, zoals dekens of dekbedden, moeten voor een

gelij kmatige droging mogelij k opnieuw worden herschikt.

• Controleer of de droger het water goed afvoert en voldoende water

• De lading is mogelij k te klein voor een goed trommelproces. Voeg een

paar handdoeken toe.

• Reinig het fi lter.

• Reinig het warmtewisselaarfi lter

Maakt lawaai. • Controleer de lading op objecten als munten, losse knopen, spij kers,

enz. en verwij der deze.

• Zorg ervoor dat de droger, overeenkomstig de installatie-instructies,

goed waterpas staat.

• Het is normaal dat de droger een zoemend geluid maakt vanwege de

hoge circulatiesnelheid van de lucht in de droogtrommel en door de

Droogt ongelij kmatig. • Naden, zakken en andere soortgelij ke zware gebieden zij n mogelij k

nog niet volledig droog wanneer de rest van de lading wel al de

ingestelde droogtegraad heeft. Dit is normaal. Selecteer desgewenst

de instelling Extra droog.

• Als een zwaar item wordt gedroogd met een lichtgewicht lading,

bij voorbeeld handdoeken met lakens, is het mogelij k dat het zware

item niet volledig droog is wanneer de rest van de lading de gekozen

droogtegraad heeft bereikt. Scheid zware items van lichtgewicht

items voor de droogresultaten.

05 PROBLEMEN OPLOSSEN DV90F5E6HGW-03297B-02_NL_130826.indd Sec6:29DV90F5E6HGW-03297B-02_NL_130826.indd Sec6:29 2013-08-26  5:12:512013-08-26  5:12:5130_ problemen oplossen

PROBLEEM OPLOSSING Heeft een geurtje. • Het is mogelij k dat huishoudgeuren van verf, vernis, sterke

reinigingsmiddelen, enz. de droger binnendringen via de lucht in

de ruimte. Dit is normaal omdat de droger de lucht uit de ruimte

aanzuigt, deze verwarmt, door de droogtrommel blaast en weer

• Wanneer er dergelij ke geurtjes in de lucht hangen, ventileert u de

ruimte volledig voordat u de droger gebruikt.

voordat de lading droog is

• Te kleine lading. Voeg meer items toe of voeg een aantal handdoeken

toe en start het programma nogmaals.

• Te grote lading. Verwij der enkele items en start de droger opnieuw.

Pluizen op kleding • Zorg dat het cassettefi lter voor elk programma wordt gereinigd. Bij

sommige ladingen, waarbij zeer veel pluizen vrij komen, moet u het

fi lter mogelij k tij dens het programma een keer reinigen.

• Bepaalde sto en produceren veel pluizen (bij voorbeeld een

donzige witte handdoek) en moeten apart worden gedroogd van

kledingstukken die juist pluizen aantrekken (bij voorbeeld een zwarte

• Verdeel grote ladingen voor het drogen in kleiner ladingen

• Controleer (broek)zakken grondig vóór het drogen.

nog steeds gekreukt na

• U kunt het beste kleine ladingen van 1 tot 4 items drogen.

• Laad minder kledingstukken. Laad soortgelij ke kledingstukken.

Geuren verdwij nen niet uit

kleding na het programma

• Sto en die sterk ruiken, moeten worden gewassen.

FOUTMELDING BETEKENIS OPLOSSING

tE Fout bij luchttemperatuursensor

Reinig het fi lter of het warmtewisselaarfi lter.

Als het probleem zich blij ft voordoen, belt u

een onderhoudsmonteur.

Fout bij temperatuursensor van

Schakel na 2-3 minuten de droger in en start

het programma opnieuw vanaf het begin.

dE De deur van de droger staat open

Sluit de deur en start het programma

Als het probleem zich blij ft voordoen, belt u

een onderhoudsmonteur.

HE Compressor is oververhit Bel een onderhoudsmonteur

2E Dit komt voor wanneer er een lage

stroomspanning is gedetecteerd.

Controleer of de voedingskabel is

aangesloten. Als het probleem zich blij ft

voordoen, neemt u contact op met het

5E De watertank is vol.

De afvoerpomp werkt niet.

Leeg de watertank, schakel de droger

opnieuw in en start het programma vanaf het

Als het probleem zich blij ft voordoen, belt u

een onderhoudsmonteur.

Bel het servicecentrum van Samsung of de plaatselij ke Samsung-leverancier wanneer een code wordt

weergegeven die hier niet wordt vermeld of wanneer de voorgestelde oplossing niet werkt.

Laat het product niet demonteren of repareren door een niet-erkende monteur.

05 PROBLEMEN OPLOSSEN DV90F5E6HGW-03297B-02_NL_130826.indd Sec6:31DV90F5E6HGW-03297B-02_NL_130826.indd Sec6:31 2013-08-26  5:12:512013-08-26  5:12:5132_ bij lage

WASVOORSCHRIFTEN De volgende symbolen worden gebruikt in wasvoorschriften. De labels met wasvoorschriften bevatten

labels en symbolen voor drogen, bleken, drogen en strij ken, en indien nodig voor stomen. Deze symbolen

zorgen voor overeenstemming tussen kledingfabrikanten voor binnenlandse en geïmporteerde kleding. Volg

de aanwij zingen op het waslabel op zodat de kleding zo lang mogelij k meegaat en om problemen bij het

wassen te voorkomen.

Wasprogramma Speciale instructies

Waarschuwingssymbolen

voor het wassen en strij ken

Aan de lij n drogen Niet uitwringen

Zachte/fij ne was Liggend drogen Niet bleken

Handwas Temperatuurinstelling Kan niet in de wasdroger

Hoog Niet stoomstrij ken

Heet Gemiddeld Niet strij ken

Koud Elke temperatuur Stomen

Geen warmte/lucht Niet stomen

Uitsluitend chloorvrij e

Hoog Aan de lij n drogen

Droogtrommelprogramma

Gemiddeld Liggend drogen

** De stippen staan symbool voor de geschikte waswatertemperaturen voor de verschillende artikelen.

Het temperatuurbereik voor Heet is 41 – 52°C, voor Warm 29 – 41°C en voor Koud 16 – 29°C. (De

temperatuur van het waswater moet minimaal 16°C zij n om het wasmiddel te activeren en voor een

e ectieve reiniging.)

DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:32DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:32 2013-08-26  5:12:522013-08-26  5:12:52bij lage _33

ZORG VOOR HET MILIEU Dit apparaat is gemaakt van recyclebare materialen. Houd u bij het afdanken van dit apparaat aan de

plaatselij ke wet- en regelgeving met betrekking tot afvalverwerking. Snij d de voedingskabel door zodat het

apparaat niet meer kan worden aangesloten op een stroombron. Verwij der de deur zodat dieren en kleine

kinderen zich niet in het apparaat kunnen opsluiten.

VERKLARING VAN CONFORMITEIT Dit apparaat voldoet aan de Europese veiligheidnormen, EU-richtlij n 93/68 en EN-standaard 60335.

SPECIFICATIES TYPE DROGER - VOORLADER AFMETINGEN A. Hoogte 85,0 cm

C. Diepte met geopende deur

( gebruikersoptie) ProgrammaMax. lading (kg)(droog wasgoed)Droogni- veau Kreukvrij Zoemer gemengde was Binnenlamp(uitsluitend DV9, DV8)Geluid aan/uit Uitgesteld eindeDV9 DV8 DV7KatoenExtra droog 9 8 7   Kastdroog 9 8 7   Strij kdroog 9 8 7 

DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:34DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:34 2013-08-26  5:12:522013-08-26  5:12:52bij lage _35

OVERZICHT VAN DROOGTROMMELS VOOR HUISHOUDELIJ K GEBRUIK Gegevensblad voor droogtrommels voor huishoudelij k gebruik

Als aangegeven in EU-voorschrift nr. 392/2012

A + + + (hoogste e ciëntie) tot D (laagste e ciëntie) A++ A++ A++

Automatische droogtedetectie Ja Ja Ja

uit-modus en aan-modus

Gewogen vermogen uit-modus (P_o) bij volle belading W 0,50 0,50 0,50

De modus Energieverbruik aan (P_l) bij volledige lading W 5,00 5,00 5,00

Duur van de aan-modus min. 10 10 10

Programma waarop de informatie op het etiket en het Overzicht van toepassing is

Katoen + Kastdroog (Kreukvrij uit)

programmaduur van het standaardprogramma

Gewogen programmaduur voor het standaardkatoenprogramma bij

volledige lading en gedeeltelij ke lading.

Programmaduur (T_dry.1/2) bij standaardkatoenprogramma met

gedeeltelij ke lading

e ciëntieklasse condensatie

A (meest e ciënt) tot G (minst e ciënt) B B B Gemiddelde condensatie-e ciëntie bij volledige lading % 81 81 81

Gemiddelde condensatie-e ciëntie bij gedeeltelij ke lading % 81 81 81

Gewogen condensatie-e ciëntie % 81 81 81

Uitstoot luchtgeluid

Drogen bij volledige lading dB (A) re 1 pW 65 65 65

Ingebouwd Nee Nee Nee

Elektrische aansluiting

Naam en adres van bedrij f

Samsung Electronics Co., Ltd. 129, Samsung-ro,

Yeongtong-gu, Suwon-si, Gyunggi-do, Korea

1) Het jaarlij kse energieverbruik wordt gemeten als 9 kg 258 kWh (8 kg 235 kWh, 7 kg 211 kWh), gebaseerd op

160 droogbeurten met het standaard katoenprogramma bij volle en gedeeltelij ke belading, en het verbruik van

de standen voor laag vermogen. Het werkelij ke energieverbruik per beurt is afhankelij k van de wij ze waarop het

apparaat wordt gebruikt.

2) ‘standaardkatoenprogramma’ dat wordt gebruikt bij volledige en gedeeltelij k lading is het standaardroogprogramma

waarop de informatie op het label en fi che betrekking heeft. Dit programma is geschikt voor het drogen van normaal

vochtig katoenen wasgoed en is het meest e ciënte programma wat betreft energieverbruik voor katoen.

Gegevens over verbruik kunnen verschillen van de nominale waarden die hierboven zij n weergegeven, afhankelij k

van de grootte van de lading, soorten textiel, de hoeveelheid restvocht na het centrifugeren, schommelingen in de

elektriciteitsvoorziening en extra gekozen opties.

06 BIJ LAGE DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:35DV90F5E6HGW-03297B-02_NL_130826.indd Sec4:35 2013-08-26  5:12:522013-08-26  5:12:52VRAGEN OF OPMERKINGEN?
