BEDIENUNGSANLEITUNG DV80H8100HW SAMSUNG

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von

Samsung entschieden haben.

4 Wichtige Informationen zu den

Sicherheitshinweisen

4 Wichtige Symbole für Sicherheits- und

10 Hinweise zum WEEE-Zeichen

AUFSTELLEN DES GERÄTS

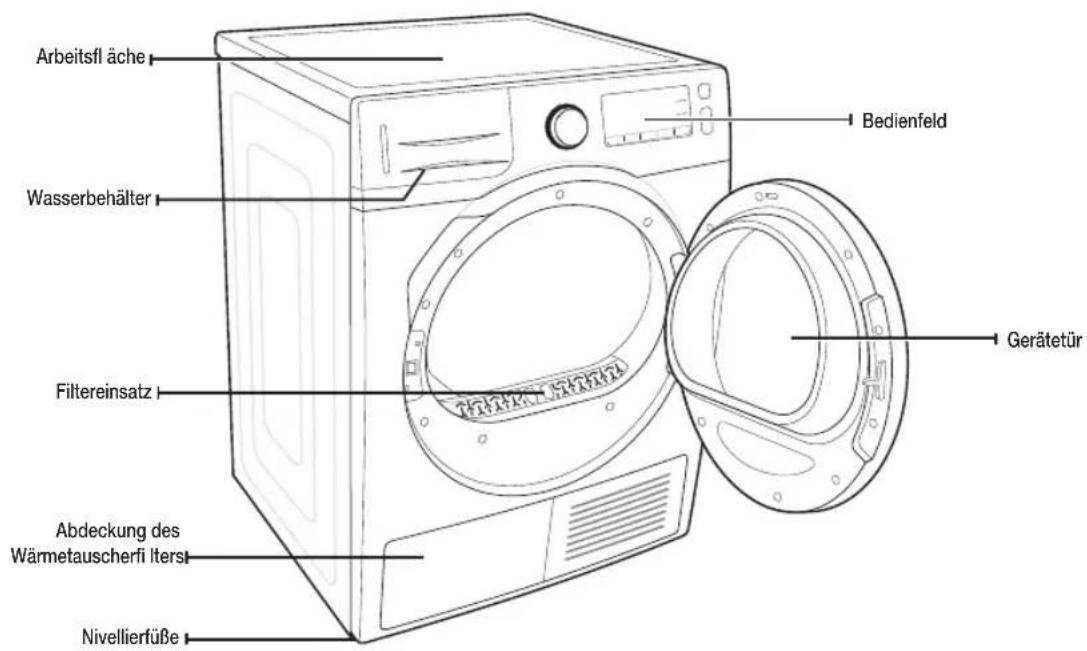

11 Auspacken und Installieren des Geräts

11 Siehe Trocknergehäuse

12 Stellen Sie vor der Installation Folgendes sicher:

12 Vor der Inbetriebnahme des Geräts

12 Wichtiger Hinweis für den Installateur

12 Erwägungen zum Aufstellort

13 Aufstellung in einer Nische oder einem

13 Anforderungen an die Stromversorgung

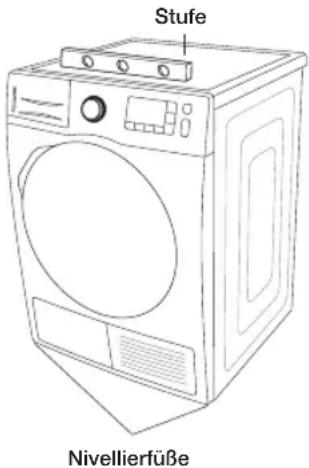

14 Installation nebeneinander

14 Installationscheckliste

15 Wasser ablaufen lassen, ohne den

Wasserbehälter zu verwenden

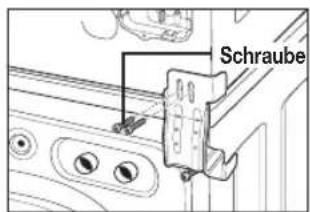

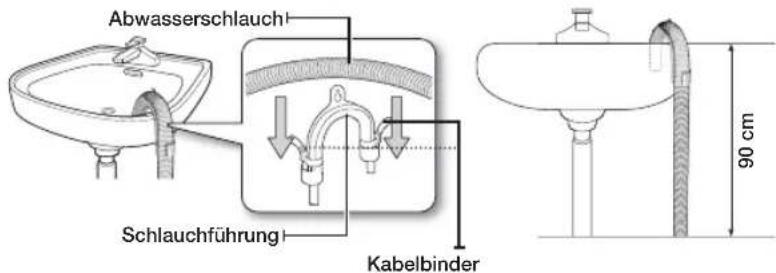

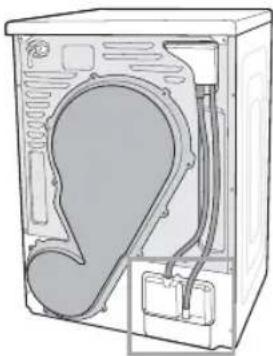

15 Anschließen des Abwasserschlauchs

17 Installation übereinander

BETRIEBSANLEITUNG, TIPPS

19 Übersicht über das Bedienfeld

23 Trommelbeleuchtung (nur bestimmte Modelle)

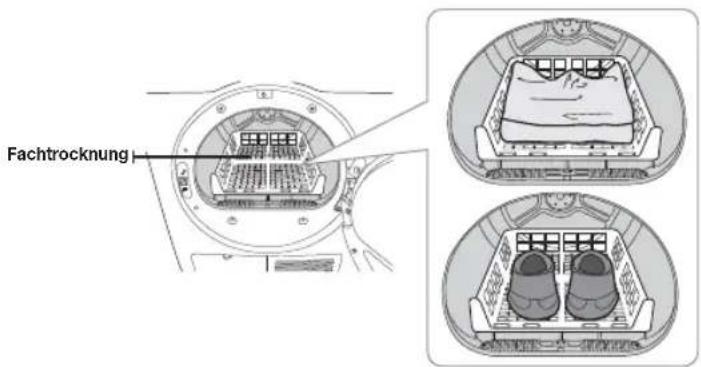

24 Fachtrocknung (nur bestimmte Modelle)

25 Beladen Sie den Trockner ordnungsgemäß.

REINIGUNG UND PFLEGE

26 Säubern Sie den Filtereinsatz

26 Reinigen des Wärmetauschers

26 Trommel aus rostfreiem Stahl

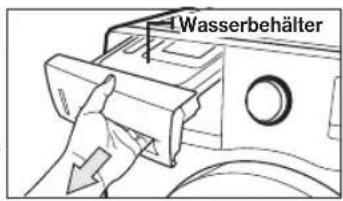

27 Entfernen des Kondenswassers (

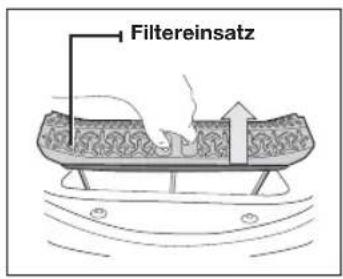

27 Reinigen des Filtereinsatzes (

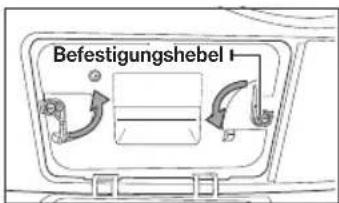

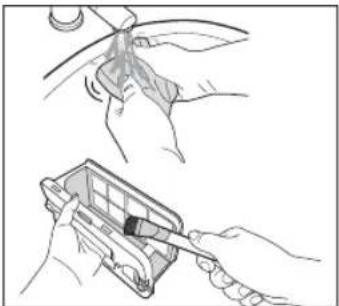

28 Reinigen des Wärmetauscherfi lters (

33 Bedeutung der Pfl egesymbole

34 Umweltschutzhinweise

35 Programmübersicht

36 Datenblatt für Haushaltswäschetrockner

30 Überprüfen Sie Folgendes, wenn Ihr Trockner die

nachstehend beschriebenen Symptome zeigt:

32 Informationscodes

DV90H8000HW-03407D-05_DE.indd Sec9:3DV90H8000HW-03407D-05_DE.indd Sec9:3 2016-05-30  7:09:112016-05-30  7:09:11Deutsch - 4

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für einen neuen Wäschetrockner von Samsung entschieden

haben. Dieses Handbuch enthält wichtige Informationen bezüglich des Anschlusses, der

Verwendung und der Pfl ege Ihres neuen Geräts. Nehmen Sie sich bitte etwas Zeit, um

dieses Handbuch zu lesen, denn nur so können Sie die vielen Vorteile und Funktionen

Ihres Wäschetrockners voll nutzen.

WARNUNG - Brandgefahr • Der Wäschetrockner darf nur von einem qualifi zierten Techniker angeschlossen werden.• Installieren Sie den Wäschetrockner gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften.• Befolgen Sie die Installationshinweise genau, um die Gefahr von Verletzungen oder Tod zu reduzieren. WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN Die Warnungen und wichtigen Sicherheitshinweise in dieser Bedienungsanleitung decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihr Gerät aufstellen, warten und einsetzen.Wenden Sie sich immer an Ihren Hersteller, wenn Probleme oder Zustände auftreten, die Sie nicht verstehen. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE WARNUNGGefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können.VORSICHT Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.VORSICHTBeachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern:NICHT ausführen.NICHT demontieren.NICHT berühren.Befolgen Sie die Anweisungen genau.Ziehen Sie den Netzstecker aus der Steckdose.Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist.Bitten Sie den Kundendienst um Hilfe.HinweisLesen Sie die Bedienungsanleitung.Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.Befolgen Sie die Hinweise wörtlich. Lesen Sie diesen Abschnitt aufmerksam durch, und bewahren Sie ihn an einem sicheren Ort auf, damit Sie die Informationen später schnell wiederfi nden.Lesen Sie alle Anweisungen sorgfältig durch, ehe Sie dieses Gerät einsetzen. DV90H8000HW-03407D-05_DE.indd Sec1:4DV90H8000HW-03407D-05_DE.indd Sec1:4 2016-05-30  7:09:112016-05-30  7:09:11Deutsch - 5

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um

die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern:

1. Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich

Kindern) mit verringerten körperlichen, sensorischen oder mentalen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, sofern

sie nicht von einer für ihre Sicherheit verantwortliche Person im Umgang mit

dem Gerät unterwiesen wurden und von dieser beaufsichtigt werden.

2. Bei Verwendung in Europa: Dieses Gerät darf von Kindern ab 8 Jahren

und Personen mit verminderten körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient

werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum

sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen

Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder

dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei

beaufsichtigt werden.

3. Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem

4. Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom

Kundendienst bzw. von einer entsprechend qualifi zierten Fachkraft

ausgetauscht werden, um Gefährdungen auszuschließen.

5. Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und

die alten dürfen nicht wiederverwendet werden.

6. Wenn das Gerät am Boden Ventilationsö nungen besitzt, müssen Sie darauf

achten, dass diese nicht durch Teppich verdeckt werden.

7. Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät

ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

8. VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der

thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem

externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen

Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen

regelmäßig ein- bzw. ausgeschaltet wird.

9. Das Gerät darf nicht verwendet werden, wenn Sie zum Reinigen auch

Industriechemikalien eingesetzt haben.

10. Das Flusensieb muss ggf. häufi ger gereinigt werden.

11. Achten Sie darauf, dass sich um das Gerät kein Faserstaub ansammelt. (Gilt

nicht für Geräte, deren Abluft aus dem Gebäude abgeleitet wird.)

WARNUNG SICHERHEITSINFORMATIONEN DV90H8000HW-03407D-05_DE.indd Sec1:5DV90H8000HW-03407D-05_DE.indd Sec1:5 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 6

12. Es muss für eine angemessene Belüftung gesorgt werden, um ein

Zurückströmen von Gasen aus Haushaltsgeräten mit Verbrennung

(einschließlich o ener Feuer) in den Raum zu verhindern.

13. Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

14. Wäschestücke, die mit Speiseöl, Aceton, Benzin, Kerosin, Fleckenentfernern,

Terpentin, Wachsen oder Wachsentfernern verunreinigt sind, sollten mit

einer zusätzlichen Menge an Waschmittel mit hoher Temperatur gewaschen

werden, bevor Sie sie im Wäschetrockner trocknen.

15. Trocknen Sie im Wäschetrockner keine Wäschestücke wie Schaumgummi

(Latexschwamm), Duschhauben, wasserfeste Textilien, Artikel oder Kleidung

mit Gummianteil oder Kissen mit Schaumgummifüllung.

16. Befolgen Sie bei der Verwendung von Weichspülern und ähnlichen

Produkten die Anweisungen auf der jeweiligen Verpackung.

17. Der letzte Teil eines Trockenprogramms erfolgt bei nur geringer Temperatur

(Kühlprogramm), damit die Wäschestücke auskühlen können und nicht

18. Entfernen Sie alle Gegenstände aus den Taschen (z. B. Feuerzeuge und

19. WARNUNG: Halten Sie das Gerät niemals vor dem Ende des

Trockenprogramms an, es sei denn, alle Wäschestücke werden schnell

herausgenommen und ausgebreitet, so dass sich die Wärme verteilen kann.

20. Die Abluft darf nicht in einen Kamin zur Ableitung von Rauch aus Geräten

geführt werden, die Gas oder andere Brennsto e verwenden.

21. Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür

oder einer Tür mit Scharnieren auf der vom Trockner abgewandten Seite

aufgestellt werden, sodass die Tür des Trockners nicht mehr vollständig

geö net werden kann.

22. WARNUNG: Das Gerät darf nicht mit einem externen Schalter, wie z. B.

einem Timer, ausgestattet oder an einen Stromkreis angeschlossen werden,

der vom Versorgungsunternehmen regelmäßig ein- bzw. ausgeschaltet wird.

Nur Wärmepumpenmodell: Die Anleitung muss außerdem inhaltlich den

folgenden Hinweis enthalten:

Sicherheitsinformationen

DV90H8000HW-03407D-05_DE.indd Sec1:6DV90H8000HW-03407D-05_DE.indd Sec1:6 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 7

WARNUNG: Halten Sie die Lüftungsö nungen im Gehäuse des Geräts

insbesondere bei Einbau ungehindert o en.

WARNUNG: Beschädigen Sie nicht das Kältemittelsystem.

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION Die Installation dieses Geräts muss von einem qualifi zierten Techniker oder einem dazu befugten

Dienstleister durchgeführt werden.

- Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Bränden, Explosionen

oder Störungen des Geräts.

Verbinden Sie das Netzkabel nur mit einer Steckdose für 220–240 V~ bei 50 Hz, und verwenden Sie

die Steckdose nur für dieses Gerät. Verwenden Sie außerdem kein Verlängerungskabel.

- Wenn Sie eine Steckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer Steckerleiste

oder eines Verlängerungskabels) können Stromschläge oder Brände die Folge sein.

- Stellen Sie sicher, dass Netzspannung, Frequenz und Stromstärke den Angaben in den

technischen Daten des Geräts entsprechen. Andernfalls besteht die Gefahr von Stromschlägen

oder eines Brands. Stecken Sie den Netzstecker fest in die Steckdose.

Entfernen Sie mit einem trockenen Tuch regelmäßig alle Fremdkörper wie Staub oder Wasser vom

Netzstecker und von den Kontakten.

- Ziehen Sie den Netzstecker heraus, und reinigen Sie ihn mit einem trockenen Tuch.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn

Verpackungsmaterial kann für Kinder gefährlich sein.

- Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken.

Dieses Gerät muss ordnungsgemäß geerdet sein.

Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststo oder der Telefonleitung.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden, Explosionen oder Störungen des

- Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und

vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht.

Stellen und bewahren Sie das Gerät niemals so auf, dass es Wettereinfl üssen ausgesetzt ist.

Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom

Kundendienst bzw. von einer qualifi zierten Fachkraft ausgewechselt werden, um Gefahren zu

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker auch nach der Installation zugänglich

Ziehen Sie nicht am Netzkabel, und biegen Sie es nicht zu stark.

Verdrehen und verknoten Sie das Netzkabel nicht.

Legen Sie das Netzkabel nicht über metallische Objekte, stellen Sie keine schweren Gegenstände

darauf, verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in

den Raum hinter dem Gerät.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Steckdose ziehen.

- Fassen Sie beim Herausziehen den Stecker selbst an.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Dieses Gerät muss ordnungsgemäß geerdet sein. Verbinden Sie das Netzkabel niemals mit einer

Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen

und nationalen Vorschriften entspricht. Beachten Sie zum Erden des Geräts die Installationshinweise.

Stellen Sie Ihr Gerät auf einem festen und ebenen Untergrund auf.

-Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von starken Schwingungen,

Geräuschentwicklung und Störungen des Geräts.

WARNUNG SICHERHEITSINFORMATIONEN DV90H8000HW-03407D-05_DE.indd Sec1:7DV90H8000HW-03407D-05_DE.indd Sec1:7 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 8

Da die Inhaltssto e von Haarsprays zur Beeinträchtigung der wasserbindenden Eigenschaften des

Wärmetauschers führen können, ist Kondenswasserbildung an den äußeren Flächen des Geräts

möglich, wenn ein Kühlvorgang läuft. Stellen Sie das Gerät deshalb nicht in Kosmetiksalons o. ä. auf.

Stellen Sie das Gerät so auf, dass der Netzstecker, der Wasserzulauf und die Abfl ussrohre

WICHTIGE WARNHINWEISE FÜR DEN BETRIEB Lassen Sie Kinder und Tiere nicht in oder auf das Gerät klettern. Entfernen Sie vor der Entsorgung

des Geräts außerdem den Türverschlusshebel.

- Andernfalls besteht die Gefahr, dass Kinder hinfallen und sich verletzen.

- Wenn Kinder im Gerät eingeschlossen werden, besteht Erstickungsgefahr.

Versuchen Sie nicht, in das Innere des Geräts hinein zu greifen, während sich die Trommel dreht.

Setzen Sie sich nicht auf das Gerät, und lehnen Sie sich nicht gegen die Gerätetür.

- Das Gerät könnte umkippen und Verletzungen verursachen.

Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

Trinken Sie nicht das kondensierte Wasser.

Halten Sie das Gerät niemals vor dem Ende des Trockenprogramms an, es sei denn, alle

Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme verteilen

Trocknen Sie keine Wäsche, die durch entfl ammbare Materialien wie Benzin, Kerosin, Waschbenzin,

Verdünner, Alkohol usw. verunreinigt ist.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden oder Explosionen.

Lassen Sie nicht zu, dass Haustiere mit dem Trockner spielen oder Bauteile abkauen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Wenn Sie das Gerät entsorgen, entfernen Sie vorher die Gerätetür und das Netzkabel.

- Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen des Netzkabels.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls besteht die Gefahr von Stromschlägen.

Im Fall eines Gaslecks (z. B. durch Stadtgas, Propangas, Erdgas usw.) lüften Sie den Raum sofort,

ohne das Gerät oder den Netzstecker zu berühren.

- Verwenden Sie in einem solchen Fall keinen Lüfter.

- Jeder Funke kann zu einer Explosion oder zu einem Brand führen.

Führen Sie an diesem Gerät keine Reparaturen aus, tauschen Sie keine Teile und nehmen Sie keine

Servicearbeiten vor, es sei denn, dies wird in den Anweisungen für Reparaturen durch den Benutzer

explizit empfohlen. Sie müssen außerdem ausreichend qualifi ziert sein, um dieses Gerät warten zu

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern.

- Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer,

- Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr

nächstgelegenes Kundendienstzentrum.

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Das von Ihnen erworbene Gerät ist nur zum Gebrauch im Haushalt bestimmt.

Die Verwendung zu kommerziellen Zwecken stellt eine missbräuchliche Nutzung des Geräts dar.

In diesem Fall fällt das Gerät nicht unter die Standardgarantie von Samsung, und Samsung kann

nicht für Fehlfunktionen oder Schäden aufgrund dieser missbräuchlichen Verwendung verantwortlich

gemacht werden. WARNUNG Sicherheitsinformationen

DV90H8000HW-03407D-05_DE.indd Sec1:8DV90H8000HW-03407D-05_DE.indd Sec1:8 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 9

Wenn das Gerät ungewöhnliche Geräusche, Brandgeruch oder Rauch entwickelt, trennen Sie sofort

die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Erlauben Sie nicht, dass Kinder (oder Haustiere) in oder auf dem Gerät spielen. Die Gerätetür

kann von innen nicht leicht geö net werden, und Kinder können ernsthaft verletzt werden, wenn

sie im Innern eingeschlossen sind.

VORSICHTSMASSNAHMEN BEIM BETRIEB Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche,

brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf das

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Berühren Sie beim oder kurz nach dem Trocknen nicht das Glas der Gerätetür oder die Innenseiten

der Trommel, da diese heiß sind.

- Andernfalls besteht Verbrennungsgefahr.

Drücken Sie die Tasten nicht mit Hilfe scharfer Gegenstände wie Stiften, Messern, Fingernägeln usw.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Trocknen Sie keine Wäschestücke mit Formelementen aus Gummi (Latex) oder anderen

- Beim Erhitzen von Formelementen aus Gummi besteht Brandgefahr.

Trocknen Sie keine Wäsche, die mit Pfl anzen- oder Bratenöl verunreinigt ist, da ein großer Teil des Öls

beim Waschen der Wäsche nicht entfernt wird. Führen Sie außerdem das Kühlprogramm durch, damit

die Wäsche nicht mehr heiß ist.

- Die Oxidationswärme des Öls kann einen Brand auslösen.

Stellen Sie vor Verwendung des Geräts sicher, dass die Taschen aller zu behandelnden

Kleidungsstücke leer sind.

- Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder Steine

können schwere Schäden am Gerät verursachen.

Trocknen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren

Metallapplikationen (wie z. B. Reißverschlüsse, Haken und Ösen sowie Knopfl eisten).

Trocknen Sie Sto bindegürtel, Schürzenbänder, Bügel-BHs usw. bei Bedarf in einem Wäschenetz, um

zu verhindern, dass sich während des Trockenvorgangs die Nähte lösen und/oder die Wäschestücke

Von der Verwendung von Einlegepapier für Trockner zur Verringerung der statischen Aufl adung wird

abgeraten. Dieses könnte zu Schäden an Ihrer Wäsche oder am Gerät führen.

- Andernfalls kann es zu Schäden an der Wäsche kommen.

Verwenden Sie den Trockner nicht in der Nähe gefährlicher Stäube (wie Kohlenstaub, Getreidestaub

- Andernfalls besteht die Gefahr von Stromschlägen, eines Brands oder einer Explosion.

Legen Sie niemals brennbare Materialien in die Nähe des Geräts.

- Andernfalls besteht die Gefahr der Beschädigung von Bauteilen, von Giftgasen, die aus dem Gerät

austreten, Stromschlägen, Brand oder Explosion.

- Das Gerät sollte nicht hinter abschließbaren Türen aufgestellt werden.

Enthält fl uorierte Treibhausgase.

Hermetisch abgeschlossene Ausrüstung.

Sorgen Sie dafür, dass keine Gase in die Atmosphäre entweichen.

Kältemittel (Typ): R-134a (Treibhauspotenzial [GWP] = 1430)

Kältemittel (Einfüllmenge): 0,4 kg, 0,572 tCO

Berühren Sie beim oder kurz nach dem Trocknen nicht Rückseite des Gerätes.

- Das Gerät ist noch heiß und Sie könnten sich verbrennen.

VORSICHT SICHERHEITSINFORMATIONEN DV90H8000HW-03407D-05_DE.indd Sec1:9DV90H8000HW-03407D-05_DE.indd Sec1:9 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 10

WICHTIGE WARNHINWEISE FÜR DIE REINIGUNG Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät.

Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.

- Andernfalls können Verfärbungen, Verformungen, Schäden, Stromschläge oder Brände die Folge

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder Wartungsarbeiten

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Reinigen Sie den Filtereinsatz bevor und nachdem Sie den Trockner verwenden bzw. verwendet

Lassen Sie das Innere des Geräts regelmäßig durch einen zugelassenen Servicetechniker reinigen.

Reinigen Sie den Wärmetauscher mindestens einmal im Monat mit einer weichen Bürste oder

einem Staubsauger. Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht

Das Innere des Trockners sollte regelmäßig durch qualifi zierte Servicemitarbeiter gereinigt werden.

HINWEISE ZUM WEEE-ZEICHEN Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an,

dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht

zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und

Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht

durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht

zu entsorgen, um die nachhaltige Wiederverwertung von sto ichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren

die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine

umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des

Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

Weitere Informationen zum Engagement von Samsung für die Umwelt und zu produkspezifi schen Aufl agen

wie z.B. REACH fi nden Sie unter

samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html WARNUNG Sicherheitsinformationen

DV90H8000HW-03407D-05_DE.indd Sec1:10DV90H8000HW-03407D-05_DE.indd Sec1:10 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 11

Aufstellen des Geräts

AUSPACKEN UND INSTALLIEREN DES GERÄTS Lassen Sie das Gerät von einer Fachkraft installieren. Wenn das Gerät mangelhaft aufgestellt, eingestellt oder

angeschlossen wird, haftet der Installateur für die daraus resultierenden Kundendienstanfragen. Es wird empfohlen, die

Installation von einer qualifi zierten Fachkraft durchführen zu lassen, insbesondere, wenn Arbeiten am Hauptwasserhahn

oder eine Aufstellung als Stapelbausatz erforderlich sind. Für Probleme in Folge der Installation, für deren Behebung ein

Kundendienstbesuch notwendig ist, wird der Installateur verantwortlich gemacht.

Vergewissern Sie sich, dass alle für die Installation benötigten Voraussetzungen erfüllt sind (220 - 240 V / 50 Hz).

Es wird eine GEERDETE NETZSTECKDOSE benötigt. Siehe „Anforderungen an die Stromversorgung“ (Seite 13).

SIEHE TROCKNERGEHÄUSE WasserbehälterBedienfeldGerätetürNivellierfüßeAbdeckung des Wärmetauscherfi ltersArbeitsfl ächeFiltereinsatz Bauteile Schlauchführung Kabelbinder Schlauchanschluss Langer Abwasserschlauch (2 m)Bedienungsanleitung Fachtrocknung(nur bestimmte Modelle)

AUFSTELLEN DES GERÄTS DV90H8000HW-03407D-05_DE.indd Sec3:11DV90H8000HW-03407D-05_DE.indd Sec3:11 2016-05-30  7:09:122016-05-30  7:09:12Deutsch - 12

STELLEN SIE VOR DER INSTALLATION FOLGENDES SICHER:

• Verbinden Sie das Netzkabel des Geräts erst nach Abschluss der Installation mit der Steckdose.

• Kontrollieren Sie das Gerät vor der Installation auf sichtbare Beschädigungen.

• Wenn Teile beschädigt aussehen, wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

• Transportieren Sie das Gerät nicht allein.

• Achten Sie auf die Kanten des Trockners, da diese scharf sein können.

• Installieren Sie das Gerät nicht an einem Ort, wo er Frost ausgesetzt ist.

Kaltes Wasser kann das Gerät beschädigen.

• Verwenden Sie das Gerät nur in geschlossenen Räumen.

• Kippen Sie das Gerät beim Hochheben nicht auf eine Seite, und bewegen Sie es nicht so, dass die internen

Bauteile erschüttert werden. Andernfalls kann es zu Schäden an den internen Bauteilen des Geräts kommen.

VOR DER INBETRIEBNAHME DES GERÄTS

• Prüfen Sie, ob sich noch Zubehörteile in der Trommel befi nden.

• Stecken Sie den Stecker erst unmittelbar vor der Inbetriebnahme des Geräts in die Steckdose.

• Versperren Sie nicht die Luftzufuhrö nung im Kühlergrill auf der Vorderseite des Geräts.

• Stellen Sie keine entfl ammbaren Gegenstände in die Nähe des Geräts, und halten Sie die Umgebung sauber.

• Halten Sie das Gerät waagerecht.

• Entfernen Sie nicht die verstellbaren Nivellierfüße des Geräts. Diese sind notwendig, um das Gerät waagerecht

WICHTIGER HINWEIS FÜR DEN INSTALLATEUR Lesen Sie die folgenden Anweisungen sorgfältig durch, ehe Sie das Gerät installieren.

Bewahren Sie sie so auf, dass Sie sie später schnell wiederfi nden.

BAUEN SIE DIE GERÄTETÜR AUS ALLEN GERÄTEN AUS, DIE ENTSORGT WERDEN SOLLEN, UM DIE GEFAHR ERSTICKENDER KINDER ZU VERMEIDEN.

ERWÄGUNGEN ZUM AUFSTELLORT Da es sich bei diesem Gerät um einen Kondenstrockner handelt, bei dem die Luft im Trockner kondensiert und

transportiert wird, ist eine externe Belüftung nicht erforderlich.

Deshalb kann dieser Trockner – anders als ein konventioneller Trockner, bei dem ein Entlüftungssystem benötigt wird –

an jedem Aufstellort installiert und verwendet werden, an dem die Temperatur zwischen 5 °C und 35 °C beträgt. WARNUNG Aufstellen des Geräts

DV90H8000HW-03407D-05_DE.indd Sec3:12DV90H8000HW-03407D-05_DE.indd Sec3:12 2016-05-30  7:09:132016-05-30  7:09:13Deutsch - 13

AUFSTELLUNG IN EINER NISCHE ODER EINEM WANDSCHRANK Für sicheren und ordnungsgemäßen Betrieb benötigt Ihr Gerät die folgenden Mindestabstände:

Seitlich – 25 mm Hinten – 51 mm

Oben – 25 mm Vorne – 510 mm

Wenn Sie eine Waschmaschine und einen Trockner zusammen aufstellen möchten, muss in der Nische oder dem

Wandschrank vorn eine Luftö nung von mindestens 510 mm frei bleiben.

ANFORDERUNGEN AN DIE STROMVERSORGUNG Das Gerät muss an eine Stromversorgung mit 220 - 240 V / 50 Hz angeschlossen werden.

• Ein unsachgemäßer Anschluss des Erdleiters kann einen elektrischen Schlag verursachen.

Sollten Sie Zweifel haben, ob Ihr Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem

qualifi zierten Elektriker oder von qualifi ziertem Servicepersonal überprüfen. Tauschen Sie den mit Ihrem Gerät

gelieferten Stecker nicht aus – sollte er nicht in die Steckdose passen, lassen Sie von einem qualifi zierten

Elektriker eine passende Steckdose installieren.

• Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen, müssen

die elektrischen Anschlüsse und die Erdung den örtlichen Vorschriften und Bestimmungen entsprechen.

Sollten solche örtlichen Vorschriften und Bestimmungen fehlen, so liegt es in Ihrer Verantwortung, für eine den

Anforderungen entsprechende Stromversorgung zu sorgen.

ERDUNG Ihr Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch das Erden

das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des geringsten Widerstands

Ihr Gerät verfügt über einen dreipoligen Netzstecker mit Schutzkontakt, den Sie mit einer ordnungsgemäß installierten

und geerdeten Steckdose verbinden.

Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststo , Gasleitungen oder

Heißwasserleitungen an.

Durch unsachgemäß geerdete Geräte kann es zu Stromschlägen kommen.

Wenn Sie Fragen oder Bedenken hinsichtlich der ordnungsgemäßen Erdung haben, wenden Sie sich an einen

qualifi zierten Elektriker oder Kundendienstmitarbeiter. Manipulieren Sie niemals den mitgelieferten Netzstecker.

Wenn er nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifi zierten Elektriker, um eine geeignete

Steckdose zu installieren.

Wenn das Gerät nicht geerdet wird, besteht die Gefahr eines Brands oder elektrischen Schlags.

WARNUNGWARNUNG AUFSTELLEN DES GERÄTS DV90H8000HW-03407D-05_DE.indd Sec3:13DV90H8000HW-03407D-05_DE.indd Sec3:13 2016-05-30  7:09:132016-05-30  7:09:13Deutsch - 14

INSTALLATION NEBENEINANDER Für ordnungsgemäße Installation empfehlen wir, einen Fachbetrieb zu beauftragen. Vorgehensweise:

1. Bewegen Sie das Gerät zu einem geeigneten Aufstellort. Überlegen Sie sich,

den Trockner und die Waschmaschine nebeneinander zu installieren.

Legen Sie zwei der Polster aus dem Karton auf den Boden.

Drehen Sie Ihr Gerät so auf die Seite, dass er auf beiden Polstern liegt.

2. Stellen Sie das Gerät wieder aufrecht hin.

3. Um eine optimale Trockenleistung zu gewährleisten, muss das Gerät

waagerecht stehen. Um Vibrationen, Geräuschentwicklung und unerwünschte

Bewegungen zu minimieren, muss der Boden absolut waagerecht und plan

Um den Trockner auf dieselbe Höhe wie die Waschmaschine einzustellen,

drehen Sie die Nivellierfüße zunächst gegen den Uhrzeigersinn vollständig

zurück, und drehen Sie sie dann im Uhrzeigersinn heraus.

Verstellen Sie die Nivellierfüße nur so weit wie notwendig, um das Gerät waagerecht auszurichten.

Wenn Sie die Nivellierfüße weiter als notwendig herausdrehen, kann dies zu Vibrationen des Geräts führen.

4. Siehe „Anforderungen an die Stromversorgung“ (Seite 13). VOR EINEM BETRIEB ODER TEST.

5. Kontrollieren Sie mit einer Wasserwaage, ob Ihr Gerät waagerecht steht, und führen Sie ggf. die notwendigen

Einstellungen mit den Nivellierfüßen durch.

6. Stecken Sie den Netzstecker in die Steckdose, und testen Sie das Gerät anhand der folgenden Checkliste.

INSTALLATIONSCHECKLISTE

 Das Gerät ist mit der Netzsteckdose verbunden und korrekt geerdet.

 Das Gerät steht waagerecht und sicher auf dem Boden.

 Starten Sie das Gerät, um zu bestätigen, dass es läuft, heizt und abgeschaltet wird.

 Überprüfen Sie außerdem, ob im Display die Fehlermeldung „HE“ angezeigt wird, nachdem 20 Minuten lang das

Programm „Zeitl. Trocknen“ ausgeführt wurde.

Aufstellen des Geräts

Vollständig zurückdrehen Dann herausdrehen

DV90H8000HW-03407D-05_DE.indd Sec3:14DV90H8000HW-03407D-05_DE.indd Sec3:14 2016-05-30  7:09:132016-05-30  7:09:13Deutsch - 15

WASSER ABLAUFEN LASSEN, OHNE DEN WASSERBEHÄLTER ZU VERWENDEN Gehen Sie folgendermaßen vor, um das Gerät ohne den Wasserbehälter zu verwenden:

Installieren Sie den Abwasserschlauch so, dass das Wasser gut abfl ießen kann.

- Andernfalls besteht die Gefahr, dass das Wasser überläuft und Sachschäden verursacht.

ANSCHLIESSEN DES ABWASSERSCHLAUCHS Das Gerät kann das Kondenswasser direkt über den Abwasserschlauch herauspumpen.

Gehen Sie folgendermaßen vor, um den Abwasserschlauch anzuschließen:

1. Lösen Sie den Abwasserschlauch

2. Schließen Sie den Abwasserschlauch

an den anderen Stutzen an.

3. Schließen Sie den Zubehörschlauch (langer Abwasserschlauch)

an den Stutzen neben dem an, an den der Abwasserschlauch

• Achten Sie beim Anschließen des Abwasserschlauchs

die Ablaufstelle darauf, dass diese sich max. 90 cm über dem

Schlauchanschluss befi nden muss, da die Pumpe das Wasser

nur in eine Höhe von bis zu 90 cm pumpen kann.

Wenn die Höhe der Ablaufstelle 90 cm übersteigt, kann das

Wasser möglicherweise nicht ordnungsgemäß abgepumpt werden. In diesem Fall erscheint im Display

der entsprechende Fehlercode.

• Nachdem Sie den Abwasserschlauch angeschlossen haben, können Sie das Kondenswasser durch

den angeschlossenen Abwasserschlauch über den Abwasserauslass, über das Podest oder über den

Abfl uss am Podest abfl ießen lassen.

VORSICHT AUFSTELLEN DES GERÄTS A A B DV90H8000HW-03407D-05_DE.indd Sec3:15DV90H8000HW-03407D-05_DE.indd Sec3:15 2016-05-30  7:09:132016-05-30  7:09:13Deutsch - 16

Anschließen des Abwasserschlauchs

Verwenden Sie für den Abwasserschlauch keine Verlängerung.

- Verwenden Sie einen langen Schlauch, anstatt kürzere Schlauchstücke miteinander zu verbinden,

da an Verbindungsstellen Wasser austreten kann. Wenn es sich nicht vermeiden lässt, den

Schlauch zu verlängern, dichten Sie die Verbindungsstellen mit Silikon ab. (Verwenden Sie kein

Isolierband zum Abdichten.)

Sie können das Ende des Abwasserschlauchs auf drei unterschiedliche Arten anschließen:

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in eine Höhe von maximal

90 cm. Wenn das Ende des Abwasserschlauchs über dem Boden verlegt werden muss, empfehlen

wir eine Höhe von 60 - 90 cm. Damit der Abwasserschlauch gekrümmt bleibt, setzen Sie ihn in die

mitgelieferte Kunststo -Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an

der Wand oder am Hahn, oder fi xieren Sie sie auf andere Weise, sodass der Schlauch nicht aus dem

Becken rutschen kann.

2. Bringen Sie den Abwasserschlauch und die Schlauchführung an, und befestigen Sie sie mit dem

3. Sie können das Kondenswasser durch den angeschlossenen Zubehörschlauch (langer

Abwasserschlauch) direkt über den Abwasserauslass abfl ießen lassen.

Abwasserschlauch anschließen:

Sie können das beim Trocknen entstehende Kondenswasser sofort abfl ießen lassen, indem Sie den

Abwasserschlauch an den Abwasserstutzen anschließen.

1. Montieren Sie den Schlauchanschluss und den Schlauch.

Achten Sie darauf, dass Schlauchanschluss und Zubehörschlauch

fest mit einander verbunden sind, da ansonsten Wasser austreten

2. Schließen Sie das Schlauchende an den Abwasserstutzen an. VORSICHTVORSICHT Aufstellen des Geräts SchlauchanschlussAbwasserschlauchSchlauchführung 90 cm Kabelbinder DV90H8000HW-03407D-05_DE.indd Sec3:16DV90H8000HW-03407D-05_DE.indd Sec3:16 2016-05-30  7:09:142016-05-30  7:09:14Deutsch - 17

INSTALLATION ÜBEREINANDER Wenden Sie sich beim Kauf des zusätzlichen Stapelbausatzes an unser Samsung-Kundendienstzentrum oder

Ihren örtlichen Händler. [Teilenummer SK-DH / SK-DA / SKK-DF]

Der Stapelbausatz ist modellabhängig.

Verwenden Sie das Gerät frühestens nach 1 Stunde, wenn Sie es bei der Installation des Stapelbausatzes kippen,

damit sich das Öl im Kompressor stabilisieren kann.

1. Legen Sie das Gerät vorsichtig auf die Seite. Verwenden Sie das

Verpackungsmaterial als Polster, damit Sie die Oberfl ächen des

Geräts nicht zerkratzen.

2. Bringen Sie die Gummipolster auf der Unterseite des Geräts an.

• Nehmen Sie dazu die 4 Gummipolster im Zubehörpaket. Setzen

Sie die Gummipolster in die Ö nungen auf der Unterseite der

• Erwerben Sie zusätzlich den Stapelbausatz.

3. Stellen Sie das Gerät wieder aufrecht hin.

Der Stapelbausatz kann nur für Samsung-Geräte verwendet

4. Bringen Sie die Klammer am Gerät an.

• Entfernen Sie links auf der Rückseite des Geräts die

Befestigungsschraube des Gerätedeckels. Richten Sie die

Bohrung der Klammer über der Gewindebohrung für die

Befestigungsschraube aus, und setzen Sie die Schraube wieder

Ziehen Sie die Schraube noch nicht fest, damit die Klammer

einfacher über die Bohrung am Gerät gebracht werden kann.

• Wiederholen Sie den obigen Arbeitsschritt für die rechte Seite.

VORSICHT AUFSTELLEN DES GERÄTS Klammer für

5. Stellen Sie den Trockner mit den Klammern auf die

• Heben Sie den Trockner auf die Waschmaschine.

Schützen Sie das Bedienfeld der Waschmaschine mit etwas

Pappe o. Ä. Achten Sie darauf, den Trockner ausreichend

hoch zu heben, damit er nicht gegen das Bedienfeld der

Waschmaschine stößt.

• Da das Gerät schwer und sperrig ist, empfehlen wir, den

Trockner mit mehr als zwei Personen auf die Waschmaschine

zu heben. Andernfalls können Verletzungen die Folge sein.

• Richten Sie die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des Geräts aus.

Ziehen Sie die M4 x 12-Befestigungsschrauben mit einem Schraubendreher an.

• Ziehen Sie zuerst die Schrauben der Waschmaschinenhalteklammer und dann alle Schrauben des

Stapelbausatzes fest.

6. Schließen Sie die Installation ab.

• Informationen zum Abschließen der Waschmaschineninstallation entnehmen Sie bitte der

Installationsanleitung der jeweiligen Waschmaschine.

• Informationen zum Abschließen der Trocknerinstallation entnehmen Sie bitte der

Installationsanleitung des jeweiligen Trockners.

• Schieben oder heben Sie den Geräteturm aus Waschmaschine und Trockner vorsichtig an die

gewünschte Stelle. Benutzen Sie Filzpolster oder andere Hilfsmittel zum Schieben, die beim

Bewegen des Geräteturms helfen und den Fußboden schützen.

Schieben Sie den Trockner nicht mehr, nachdem Sie ihn auf der Waschmaschine befestigt haben.

Sie könnten sich beim Verschieben des Trockners die Finger einklemmen. WARNUNGWARNUNG Aufstellen des Geräts

DV90H8000HW-03407D-05_DE.indd Sec3:18DV90H8000HW-03407D-05_DE.indd Sec3:18 2016-05-30  7:09:162016-05-30  7:09:16Deutsch - 19

Betriebsanleitung, Tipps

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verhindern, lesen Sie vor der

Verwendung dieses Geräts die WICHTIGEN SICHERHEITSHINWEISE.

Wenn Sie nicht die Option Knitterschutz ausgewählt haben, sollten Sie die Wäsche unmittelbar nach

Ende des Wasch- und Trockenvorgangs aus dem Gerät nehmen. Wenn Sie die Wäsche nicht sofort

aus der Waschtrommel entnehmen, kann es zu Knitter- und Faltenbildung kommen.

ÜBERSICHT ÜBER DAS BEDIENFELD 3 4 5 6 710 12 1 118 9 2

Hier werden die Restzeit für das laufende Programm, alle Programminformationen sowie

Fehlermeldungen angezeigt.

Wenn Sie die Taste Start/Pause drücken, wird im Display die geschätzte Restzeit des

aktuellen Programms angezeigt. Die geschätzte Restzeit kann während der Dauer des

Programms schwanken.

Die Trockenprogrammanzeige leuchtet, bis der Trockenvorgang beendet ist.

Wenn Ihr Trockner sich in der Kühlphase befi ndet, leuchtet die Kühlprogrammanzeige.

Wenn Ihr Trockner im Programm Knitterschutz ausgeführt wird, leuchtet die Anzeige

für Knitterschutz. Nach Abschluss des Programms erscheint im Display so lange die

Meldung „End“ (bzw. „0“), bis Sie die Taste Start/Pause oder die Netztaste drücken.

Wenn das Gerät während eines Programms angehalten wird, leuchten die Anzeigen so

lange, bis Sie die Taste Start/Pause drücken.

Programmwahlschalter

Beim Einschalten des Trockners ist als Standardprogramm [Baumwolle]

Wählen Sie mit dem Programmwahlschalter das gewünschte Programm aus.

Baumwolle - Dieses Programm eignet sich für durchschnittlich oder leicht verschmutzte

Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden usw.

• EXTRATROCKEN - Dieses Programm ist für unempfi ndliche Gewebearten und

Kleidung gedacht, die sehr trocken werden soll.

- Hiermit lassen sich Baumwollsachen, Unterwäsche und

Leinen hervorragend trocknen (für Jeans NICHT geeignet).

• BÜGELTROCKEN - In diesem Programm wird das Trocknen bei einer für das Bügeln

geeigneten Restfeuchtigkeit beendet.

Pfl egeleicht - Dieses Programm ist für leicht oder durchschnittlich verschmutzte Blusen,

Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon) oder ähnlichen

Mischgeweben geeignet.

• EXTRATROCKEN - Dieses Programm ist für unempfi ndliche Gewebearten und

Kleidung gedacht, die sehr trocken werden soll.

• SCHRANKTROCKEN - Mit diesem Programm können Hemden, Blusen, Bettwäsche

und Tischtücher getrocknet werden. (Für Jeans NICHT geeignet).

• BÜGELTROCKEN - In diesem Programm wird das Trocknen bei einer für das Bügeln

geeigneten Restfeuchtigkeit beendet.

WARNUNG BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407D-05_DE.indd Sec5:19DV90H8000HW-03407D-05_DE.indd Sec5:19 2016-05-30  7:09:162016-05-30  7:09:16Deutsch - 20

SUPER KURZ In diesem Programm wird automatisch eine Trockendauer von

60Minuten eingestellt.

Dieses Programm eignet sich für kleine Wäschestücke, vorgetrocknete

Wäsche und normales Gewebe bei einer Programmdauer von 30 Minuten.

LÜFTEN KALT - Dieses Programm ist für alle Kleidungsstücke bestimmt, die

aufgefrischt, aber nicht erwärmt werden sollen.

ZEITL. TROCKNEN - Bei Verwendung der Funktion „Zeitl. Trocknen“ können Sie die

gewünschte Programmdauer auswählen.

Zum Einstellen der Trockendauer drehen Sie den Programmwahlschalter auf „Zeitl.

Trocknen“, und drücken Sie dann die die Taste Dauer. Wählen Sie durch ggf.

mehrmaliges Drücken der Taste Dauer die gewünschte Zeiteinstellung aus.

Die Programmdauer verlängert sich in der folgenden Reihenfolge um jeweils 30 Minuten:

(Standard) 90 Min.  120Min.  150 Min.  30 Min.  60 Min.  90 Min.

Wenn Sie nach Ablauf eines normalen Trockenprogramms feststellen, dass die

Wäsche noch nicht vollständig getrocknet ist, können Sie mit Hilfe des Programms

ZEITL. TROCKNEN die Trockendauer verlängern.

Wenn Sie nach Ablauf eines Trockenprogramms feststellen, dass die Wäsche noch nicht

vollständig getrocknet ist, können Sie mit Hilfe des Programms ZEITL. TROCKNEN die

Trockendauer verlängern.

WOLLE - Dieses Programm ist ausschließlich für maschinen- und trocknergeeignete

Wollprodukte bestimmt.

Bessere Trocknungsergebnisse erreichen Sie, indem Sie die Wäsche vor dem

Trocknen auf Links drehen.

Wenn Sie den Trockner überladen, erzielen Sie nur eine unzureichende Trocknung.

Die maximalen Lademengen für die verschiedenen Trockenprogramme fi nden Sie

in der Programmtabelle im Anhang.

FEINWÄSCHE - Das Programm für Feinwäsche wurde speziell für Damenunterwäsche

OUTDOOR - Dieses Programm ist für wasserdichte Kleidungsstücke wie Berg-, Ski- und

Sportbekleidung entwickelt. Es ist für Funktionssto e und Fasern wie Spandex, Stretch

und Mikrofaser bestimmt. Wir empfehlen, dieses Trockenprogramm zu verwenden,

nachdem Sie die Wäsche mit einem Programm für Outdoor-Kleidung gewaschen haben.

SPORTKLEIDUNG - Dieses Programm ist für leichte Sportbekleidung, z. B.

Trainingsanzüge, geeignet.

Knitterschutz -Taste

Im Knitterschutzprogramm wird die Wäsche am Ende des Trockenvorganges ungefähr

120Minuten lang intervallgesteuert in kalter Luft getrocknet, um die Entstehung von

Knittern in der Wäsche zu reduzieren. Drücken Sie die Taste Knitterschutz, um diese

Funktion zu aktivieren.

Wenn der Knitterschutz aktiviert ist, leuchtet die entsprechende Anzeige am Bedienfeld.

Die auf diese Weise getrocknete Wäsche knittert nicht, weil die Trommel nach dem Trocknen

in regelmäßigen Abständen rotiert wird. (Die Trommel wird auch dann in regelmäßigen

Abständen rotiert, wenn im Display die Meldung „End“ (bzw. „0“) angezeigt wird.)

Durch Drücken der Taste Trockengrad können Sie für die Programme Baumwolle

und Pfl egeleicht den gewünschten Trockengrad einstellen. Neben dem ausgewählten

Trockengrad leuchtet die entsprechende Anzeige.

Mit jedem Betätigen der Taste Trockengrad ändert sich der Trockengrad in der

folgenden Reihenfolge:

3: MEHR Betriebsanleitung, Tipps

Mit Hilfe der Taste Dauer können Sie für die Programme ZEITL. TROCKNEN,

LÜFTEN WARM und LÜFTEN KALT die Programmdauer einstellen.

30 Min.  60 Min.  90 Min.  120 Min.  150 Min. (die Optionen „120 Min.“ und

„150Min.“ sind in den Programmen LÜFTEN WARM und LÜFTEN KALT nicht verfügbar.)

Eine manuelle Einstellung der Programmdauer ist nur für die Programme

ZEITL. TROCKNEN, SUPER KURZ, LÜFTEN WARM und LÜFTEN KALT möglich.

Für alle anderen Programme werden die genauen Zeiten anhand des sich ändernden

Feuchtigkeitsgrads bestimmt.

Signal Mischbeladung

Der Benutzer wird mit einem Signalton benachrichtigt, wenn der durchschnittliche

Trockengrad „feucht“ (zu 80 % trocken) erreicht ist und die Wäsche verschiedene Arten

von Materialien und Gewebearten enthält.

In diesem Fall blinkt die LED der Taste für „Signal bei Mischbeladung“.

Die Trommel wird beim Trocknen beleuchtet.

Die Beleuchtung kann nicht nur während, sondern auch nach dem

Trockenvorgang eingeschaltet werden. Wenn Sie die Trommelbeleuchtung

nicht innerhalb von 5 Minuten wieder ausschalten, übernimmt das Gerät dies

automatisch für Sie. Weitere Informationen erhalten Sie auf Seite 23.

Die Funktion Ton aus können Sie bei jedem Programm auswählen. Bei Auswahl dieser

Taste wird der Signalton für alle Programme deaktiviert. Diese Einstellung bleibt auch

dann erhalten, wenn das Gerät mehrmals nacheinander ein- und ausgeschaltet wird.

Weitere Informationen erhalten Sie auf Seite 22.

Programm-Ende -Taste

Durch ggf. mehrmaliges Drücken dieser Taste wählen Sie die gewünschte Option für die

Funktion Programm-Ende aus. (Verzögerung von 1 bis 19 Stunden in Schritten von einer

Stunde.) Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

Weitere Informationen erhalten Sie auf Seite 22.

Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones

überprüfen. Halten Sie zum Ausführen der Funktion Smart Check die Taste Smart Check

3 Sekunden lang gedrückt. Weitere Informationen erhalten Sie auf Seite 23.

Drücken Sie diese Taste, um ein Trockenprogramm zu starten. Wenn Sie die Taste im

laufenden Betrieb des Trockners einmal drücken, wird das Gerät angehalten.

Drücken Sie diese Taste erneut, um das Programm fortzusetzen.

Drücken Sie diese Taste, um Ihren Trockner ein- bzw. auszuschalten. Wenn das Gerät

eingeschaltet ist und innerhalb von 10 Minuten keine Benutzereingabe erfolgt, wird das

Gerät automatisch ausgeschaltet.

Wenn Sie Wäsche in das Gerät füllen, die gerade gewaschen und geschleudert wurde und stark in sich verknotet

ist, verringert sich möglicherweise die Trockenleistung und die Gerätetür könnte sich ö nen.

Wir empfehlen daher, die Wäsche zu entwirren und aufzulockern, bevor Sie sie in das Gerät geben.

Bedeutung der Anzeigen im Display:

Trockenvorgang läuft Kondenswasser wird entfernt

Kühlvorgang läuft Kindersicherung Ein/Aus

Alarm für Reinigung des

Wärmetauscherfi lters

Filtereinsatz überprüfen Ton aus

Programm-Ende Signal Mischbeladung

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407D-05_DE.indd Sec5:21DV90H8000HW-03407D-05_DE.indd Sec5:21 2016-05-30  7:09:172016-05-30  7:09:17Deutsch - 22

KINDERSICHERUNG Mit dieser Funktion können Sie verhindern, dass Kinder mit dem Trockner spielen.

Aktivieren/Deaktivieren

Um die Funktion Kindersicherung zu aktivieren/deaktivieren,

halten Sie die Tasten Signal Mischbeladung und Licht

gleichzeitig 3 Sekunden lang gedrückt.

Wenn die Funktion aktiviert ist, leuchtet im Display die Meldung

• Die Funktion Kindersicherung ist verfügbar, sobald das

Gerät eingeschaltet wird.

• Nachdem die Funktion Kindersicherung aktiviert wurde,

steht bis zum Deaktivieren der Funktion Kindersicherung

keine Taste außer der Netztaste-Taste zur Verfügung.

• Die Funktion ist auch nach dem Einschalten des Geräts

Kindersicherung weiterhin aktiviert.

• Wenn keine Taste außer der Netztaste-Taste

funktioniert, überprüfen Sie anhand der Anzeige für die

Kindersicherung, ob die Funktion aktiviert ist.

PROGRAMM-ENDE Sie können eine Zeit innerhalb von 1 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen das

Trockenprogramm beendet sein soll. Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

Für die Funktion Programm-Ende kann je nach Programm eine Einstellung zwischen 1 und 19 Stunden gewählt

1. Stellen Sie das Trockenprogramm für Ihre Wäsche entweder manuell ein, oder wählen Sie eines der

sensorgesteuerten Automatikprogramme aus.

2. Wählen Sie durch ggf. mehrmaliges Drücken der Taste Programm-Ende die gewünschte Verzögerungszeit aus.

Nach dem Einstellen der Verzögerungszeit wird die Funktion Programm-Ende aktiviert.

3. Drücken Sie die Taste Start/Pause. Die Anzeige „Programm-Ende

“ leuchtet, und im Display wird die eingestellte

Zeit heruntergezählt.

4. Wenn Sie die Funktion Programm-Ende abbrechen möchten, drücken Sie die Taste Netztaste, und schalten Sie

das Gerät anschließend wieder ein.

TON AUS Die Funktion Ton aus können Sie bei jedem Programm auswählen. Bei Auswahl dieser Taste wird der Signalton für alle

Programme deaktiviert. Diese Einstellung bleibt auch dann erhalten, wenn das Gerät mehrmals nacheinander ein- und

Aktivieren/Deaktivieren

Zum Aktivieren bzw. Deaktivieren der Funktion Ton aus drücken

Sie die Taste Ton aus.

Betriebsanleitung, Tipps 3 sek DV90H8000HW-03407D-05_DE.indd Sec5:22DV90H8000HW-03407D-05_DE.indd Sec5:22 2016-05-30  7:09:182016-05-30  7:09:18Deutsch - 23

SMART CHECK Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones überprüfen.

Die Funktion Smart Check wurde für folgende Geräte optimiert:

Geräte der Serien Galaxy und iPhone (von einigen Modellen nicht unterstützt)

Herunterladen der Samsung Smart Washer-App

Laden Sie die App Samsung Smart Washer im Android Market oder Apple App Store auf Ihr

Smartphone herunter, und installieren Sie sie. Sie fi nden die App ganz einfach, indem Sie nach

„Samsung Smart Washer“ suchen.

Verwenden von Smart Check

1. Wenn die Funktion Smart Check nicht ausgeführt werden kann,

halten Sie die Taste Smart Check 3 Sekunden lang gedrückt.

Die Funktion Smart Check kann nur dann verwendet werden,

wenn der Trockner eingeschaltet ist. Anschließend wird die

Funktion deaktiviert, und es ertönt kein Signalton, selbst wenn

Sie die Taste 3 Sekunden lang gedrückt halten.

Wenn Sie die Taste Smart Check nicht mindestens 3 Sekunden

lang gedrückt halten, wird der Befehl vom Trockner nicht erkannt

und es ertönt ein Fehlersignalton.

2. Die LED-Anzeigen im Display leuchten nacheinander 2 bis

3Sekunden lang auf. Anschließend wird der Smart Check-Code im Display des Trockners angezeigt.

3. Führen Sie die App Samsung Smart Washer auf Ihrem Smartphone aus, und tippen Sie auf Smart Check.

Je nach eingestellter Sprache wird „Smart Check“ möglicherweise als „Smart Care“ bezeichnet.

4. Richten Sie die Kamera Ihres Smartphones auf den Smart Check-Code, der im Display des Trockners

• Wenn sich im Display das Licht einer Lampe, Glühbirne oder einer Leuchtsto röhre spiegelt, kann das

Smartphone den Smart Check-Code möglicherweise nicht erkennen.

• Wenn Sie das Smartphone in einem zu großen Winkel zum Display halten, wird der Fehlercode

möglicherweise nicht erkannt. Für ein optimales Ergebnis halten Sie das Smartphone so, dass das

Smartphone parallel oder nahezu parallel zum Display ausgerichtet ist.

5. Wenn das Smartphone im richtigen Winkel ausgerichtet ist, wird der Smart Check-Code automatisch

erkannt, und die Details zum Status Ihres Trockners, der festgestellte Fehler sowie die empfohlenen

Gegenmaßnahmen werden auf Ihrem Smartphone angezeigt.

6. Wenn das Smartphone den Smart Check-Code auch nach dem zweiten Mal nicht erkennt, geben Sie den im

Display Ihres Trockners angezeigten Smart Check-Code manuell in die App „Samsung Smart Washer“ ein.

TROMMELBELEUCHTUNG (NUR BESTIMMTE MODELLE)

Die Trommel wird beim Trocknen beleuchtet.

Ein- und Ausschalten

Wenn Sie die Innenbeleuchtung ein- oder ausschalten möchten, drücken Sie gleichzeitig beide Tasten für Licht.

Dieser Vorgang ist nur dann möglich, wenn das Gerät eingeschaltet ist. Wenn Sie die Trommelbeleuchtung

nicht innerhalb von 5 Minuten wieder ausschalten, übernimmt das Gerät dies automatisch für Sie.

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407D-05_DE.indd Sec5:23DV90H8000HW-03407D-05_DE.indd Sec5:23 2016-05-30  7:09:192016-05-30  7:09:19Deutsch - 24

FACHTROCKNUNG (NUR BESTIMMTE MODELLE)

Einsetzen des Trocknerfachs

1. Ö nen Sie die Gerätetür.

2. Legen Sie das Trocknerfach so in die Trommel, dass die Frontlippe des Trocknerfachs über dem

Filtereinsatz liegt.

3. Legen Sie die zu trocknenden Kleidungsstücke so in das Fach, dass ausreichend Platz für eine

optimale Luftzirkulation bleibt.

4. Schließen Sie die Gerätetür.

5. Drücken Sie die Taste Netztaste.

6. Drehen Sie den Programmwahlschalter auf die Position ZEITL. TROCKNEN, und stellen Sie dann durch

Drücken der Taste Dauer die gewünschte Programmdauer ein.

• Sie können eine Programmdauer von bis zu 150 Minuten einstellen. Wählen Sie die

Programmdauer entsprechend der Feuchtigkeit und dem Gewicht der Kleidungsstücke.

Möglicherweise muss der Timer erneut gestellt werden, wenn eine längere Trockenzeit erforderlich

ist. (Wir empfehlen, für die Fachtrocknung das Programm ZEITL. TROCKNEN zu verwenden.)

7. Drücken Sie die Taste Start/Pause.

EMPFOHLENE KLEIDUNGSSTÜCKE HINWEIS: (MAX. 1,5kg)

Waschbare Sweatshirts

(Falten und fl ach in das Trocknerfach legen)

Bei Verwendung der Fachtrocknung müssen Sie die zu

trocknenden Kleidungsstücke falten und in das Fach legen,

damit sie nicht knittern.

Spielzeuge mit Füllung

(gefüllt mit Baumwolle oder Polyester)

Spielzeuge mit Füllung

(gefüllt mit Schaum oder Gummi)

Kopfkissen mit Schaumgummi

Um Sportschuhe zu trocknen, stellen Sie die Schuhe mit

den Sohlen nach unten in das Trocknerfach.

Wenn Sie Bekleidung mit Schaumgummi-, Kunststo - oder Gummiteilen bei hoher Temperatur

trocknen, kann die Kleidung beschädigt werden und es besteht Brandgefahr.

Um Beschädigungen zu vermeiden, verwenden Sie daher zum Trocknen von Schuhen stets die

Fachtrocknung. WARNUNGVORSICHT Betriebsanleitung, Tipps Fachtrocknung DV90H8000HW-03407D-05_DE.indd Sec5:24DV90H8000HW-03407D-05_DE.indd Sec5:24 2016-05-30  7:09:202016-05-30  7:09:20Deutsch - 25

BELADEN SIE DEN TROCKNER ORDNUNGSGEMÄSS.

• Trocknen Sie nur eine Wäscheladung gleichzeitig.

• Mischladungen mit schweren und leichten Gewebearten trocknen unterschiedlich.

Dies kann dazu führen, dass die leichten Kleidungsstücke bereits trocken sind, während die schweren am Ende des

Trockenprogramms noch feucht sind.

• Wenn nur ein oder zwei Kleidungsstücke getrocknet werden müssen, trocknen Sie stets ähnliche Wäschestücke

Auf diese Weise verbessern Sie die Bewegung in der Trommel und somit die Trockenleistung.

• Durch ein Überladen des Geräts schränken Sie die Bewegung der Wäsche in der Trommel ein.

Dies führt zu ungleichmäßiger Trocknung und bei manchen Gewebearten zu übermäßigem Verknittern.

• Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

• Ungewaschene Textilien sollten nicht getrocknet werden.

• Textilien, die mit Öl, Alkohol, Benzin usw. in Kontakt gekommen sind, dürfen nicht getrocknet werden.

1. Beladen Sie den Trockner – NICHT Überladen.

2. Schließen Sie die Gerätetür.

3. Wählen Sie das geeignete Programm und die gewünschten Zusatzoptionen für die Wäsche aus.

4. Drücken Sie die Taste Start/Pause.

5. Die Trockneranzeige leuchtet.

6. Im Display wird die geschätzte Programmdauer angezeigt.

Die angezeigte Zeit kann schwanken, um die verbleibende Trockenzeit genauer wiederzugeben.

• Nach Abschluss des Programms erscheint im Display die Meldung „End“ (bzw. „0“).

• Durch Drücken der Netztaste brechen Sie das laufende Programm ab und halten den Trockner an.

• Die einzelnen Schritte für Trocknung, Kühlung und Knitterschutz des ausgewählten Programms werden

anhand der entsprechenden Leuchtanzeigen auf dem Display angezeigt.

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407D-05_DE.indd Sec5:25DV90H8000HW-03407D-05_DE.indd Sec5:25 2016-05-30  7:09:202016-05-30  7:09:20Deutsch - 26

Reinigung und Pfl ege

Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. Verwenden Sie zum Reinigen des Geräts nicht

Benzol, Verdünner, Alkohol oder Aceton.

- Andernfalls kann es zu Verfärbungen, Verformungen, Schäden, einem Stromschlag oder Brand kommen.

Vergewissern Sie sich vor dem Reinigen des Geräts, dass der Netzstecker aus der Steckdose gezogen ist.

Während des Trockenprogramms kann am Bedienfeld und der Gerätetür Feuchtigkeit kondensieren.

SÄUBERN SIE DEN FILTEREINSATZ

• Nach jedem Trocknen.

• Um die Programmdauer zu verkürzen.

• Um eine höhere Energiee zienz zu ermöglichen.

Verwenden Sie Ihren Trockner nicht, wenn der Filter nicht eingesetzt ist.

Es besteht die Gefahr einer Beschädigung der Wäsche, wenn Sie sie ohne Filtereinsatz trocknen.

REINIGEN DES WÄRMETAUSCHERS Reinigen Sie die scharfkantige Oberfl äche des Wärmetauschers mit einer weichen Bürste oder einem Staubsauger.

(Wir empfehlen, den Wärmetauscher mindestens einmal monatlich zu reinigen.)

Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr.

BEDIENFELD Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch. Verwenden Sie keine Scheuermittel.

Sprühen Sie keine Reinigungsmittel auf das Bedienfeld.

Die Oberfl äche des Bedienfelds kann durch bestimmte Vorbehandlungsmittel und Fleckentferner beschädigt werden.

Wenden Sie solche Mittel nur in sicherer Entfernung vom Trockner an, und wischen Sie eventuelle Reste bzw.

versehentlich aufgesprühte Rückstände sofort auf.

TROMMEL AUS ROSTFREIEM STAHL Um die Trommel aus rostfreiem Stahl zu reinigen, verwenden Sie ein feuchtes Tuch mit einem milden, für Oberfl ächen

aus rostfreiem Stahl geeigneten Reinigungsmittel.

Wischen Sie Rückstände von Reinigungsmitteln auf, und trocknen Sie die Trommel mit einem sauberen Tuch.

TROCKNERGEHÄUSE Der ganze Trockner besitzt ein Hochglanzfi nish. Reinigen Sie ihn mit einem weichen, feuchten Tuch.

Verwenden Sie keine Scheuermittel. Schützen Sie die Oberfl äche vor scharfen Gegenständen, da diese das

Hochglanzfi nish zerkratzen oder beschädigen können.

Stellen Sie keine schweren oder scharfen Gegenstände oder eine Waschmitteltonne auf das Gerät.

Bewahren Sie sie stattdessen auf dem gekauften Podest oder in einer separaten Aufbewahrungsbox auf. WARNUNGWARNUNGVORSICHTVORSICHT DV90H8000HW-03407D-05_DE.indd Sec10:26DV90H8000HW-03407D-05_DE.indd Sec10:26 2016-05-30  7:09:202016-05-30  7:09:20Deutsch - 27

ENTFERNEN DES KONDENSWASSERS ( )

1. Ziehen Sie den Wasserbehälter nach vorne heraus.

Achten Sie darauf, das Wasser aus dem Behälter nicht zu

verschütten. Der Wasserbehälter ist schwer. Halten Sie ihn

deshalb mit beiden Händen fest, wenn Sie ihn aus dem Gerät

entfernen. Andernfalls besteht Verletzungsgefahr am Handgelenk.

2. Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Lassen Sie das Kondenswasser nach jedem Trocknen aus

dem Wasserbehälter ab.

Sie sollten das Wasser nach jedem Einsatz des Geräts ablassen,

da ansonsten die Gefahr eines Wasseraustritts besteht.

Wenn Sie den Wasserbehälter geleert haben und die Starttaste

drücken, erlischt im LED-Display das Symbol für ein Erreichen

des maximalen Füllstands im Wasserbehälter (

REINIGEN DES FILTEREINSATZES ( )

1. Ö nen Sie die Gerätetür, und ziehen Sie den Filtereinsatz nach

2. Ö nen und reinigen Sie den Filtereinsatz.

• Reinigen Sie den Filtereinsatz, nachdem Sie den Trockner

• Wenn Sie den Filtereinsatz nicht entsprechend dem angegebenen Reinigungsintervall säubern,

verringert sich die Trockenleistung und es besteht Brandgefahr. Achten Sie deshalb darauf, stets

die Reinigungsintervalle für den Filtereinsatz einzuhalten.

• Wenn der Filtereinsatz beschädigt oder zerbrochen ist, sinkt die Trocknungsleistung und es

besteht Brandgefahr. Achten Sie deshalb darauf, den Filtereinsatz in diesem Fall zu tauschen.

• Reinigen Sie den Filtereinsatz nach jedem Trocknen.

• Wenn die Oberfl äche des Filtereinsatzes feucht ist, verwenden Sie ihn erst, nachdem er vollständig

VORSICHTWARNUNGVORSICHT REINIGUNG UND PFLEGE Filtereinsatz

DV90H8000HW-03407D-05_DE.indd Sec10:27DV90H8000HW-03407D-05_DE.indd Sec10:27 2016-05-30  7:09:202016-05-30  7:09:20Deutsch - 28

REINIGEN DES WÄRMETAUSCHERFILTERS ( )

1. Ö nen Sie die Abdeckung des Kondensatorfachs.

2. Ö nen Sie die Befestigungshebel.

3. Entnehmen Sie den Filter des Wärmetauschers.

4. Wenn Sie vergessen, den Wärmetauscherfi lter in regelmäßigen

Abständen zu reinigen, werden Sie zu gegebener Zeit durch eine

leuchtende oder blinkende Anzeige am Display daran erinnert.

Überprüfen Sie den Wärmetauscherfi lter, und reinigen Sie ihn

nötigenfalls, um Verstopfungen durch Flusen vorzubeugen.

• Entnehmen Sie den Schwamm aus der Filtereinheit, und

reinigen Sie ihn durch Auswringen unter fl ießendem Wasser.

Reinigen Sie das Filtergitter mit einer weichen Bürste. Lassen

Sie den Wärmetauscherfi lter nach der Reinigung mit Wasser

vollständig trocknen, bevor Sie ihn wieder einsetzen.

• Reinigen Sie den Wärmetauscherfi lter nach jedem zweiten

• Wenn die Anzeige leuchtet oder blinkt, überprüfen Sie den Wärmetauscher, und reinigen Sie den

Filter nötigenfalls, um Verstopfungen durch Flusen vorzubeugen.

5. Verwenden Sie zum Reinigen eine weiche Bürste oder einen

(Wir empfehlen, den Wärmetauscher mindestens einmal im Monat

Berühren Sie den Wärmetauscher nicht mit der Hand.

Andernfalls besteht Verletzungsgefahr.

• Wenn Sie den Wärmetauscherfi lter nach dem Reinigen wieder einsetzen, vergewissern Sie sich,

dass die Befestigungshebel geschlossen sind. VORSICHTVORSICHTVORSICHT Reinigung und Pfl ege

DV90H8000HW-03407D-05_DE.indd Sec10:28DV90H8000HW-03407D-05_DE.indd Sec10:28 2016-05-30  7:09:212016-05-30  7:09:21Deutsch - 29

PFLEGEHINWEISE Beachten Sie beim Trocknen spezieller Kleidungsstücke die Pfl egehinweise auf dem Etikett oder die Anweisungen des

Herstellers. Wenn kein Pfl egeetikett vorhanden ist, nehmen Sie die folgenden Informationen als Richtschnur.

Bettlaken und Bettdecken • Befolgen Sie die Pfl egeanweisungen auf den Etiketten, oder trocknen

Sie die Wäschestücke bei hoher Temperatur und dem Programm

Baumwolle(SCHRANKTROCKEN

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind,

ehe Sie sie verwenden oder weglegen.

• Um gleichmäßige Trocknung zu erzielen, ist möglicherweise eine

Neuanordnung erforderlich.

Verwenden Sie das Programm Baumwolle (SCHRANKTROCKEN ),

und geben Sie immer nur ein Laken in den Trockner, damit es gut verwirbelt

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet sind,

ehe Sie sie verwenden oder weglegen.

Verwenden Sie das Programm Baumwolle (SCHRANKTROCKEN ), und

stellen Sie eine hohe Temperatur ein, um weiche und kuschelige Windeln zu

Wäsche mit Daunenfüllung

(Jacken, Schlafsäcke,

• Verwenden Sie das Programm Baumwolle (SCHRANKTROCKEN

niedriger Temperatur.

• Wenn Sie ein paar trockene Handtücher dazugeben, verkürzen Sie die

Trockenzeit und absorbieren Feuchtigkeit.

(Rutschsicherungen, gefüllte

Spielzeuge, Schulterpolster usw.)

• KEINESFALLS bei hoher Temperatur trocknen. Verwenden Sie das

Programm LÜFTEN KALT (keine Wärmezufuhr).

• WARNUNG – Wenn Sie ein Gummiteil mit Wärme trocknen, kann es

beschädigt werden oder einen Brand verursachen.

• Verwenden Sie das Programm Baumwolle (SCHRANKTROCKEN

• Geben Sie ein Paar trockene Handtücher hinzu, um die Verwirbelung zu

unterstützen und das Wäschestück aufzuschütteln.

• KEINESFALLS Kapok- oder Schaumsto kissen im Trockner trocknen.

Verwenden Sie das Programm LÜFTEN KALT.

Kunststo (Duschvorhänge,

Gartenmöbelabdeckungen usw.)

• Verwenden Sie das Programm LÜFTEN KALT oder ZEITL. TROCKNEN

mit niedriger Temperatureinstellung. Beachten Sie die Hinweise auf dem

UNBEDINGT VERMEIDEN:

• Glasfasersto e (Gardinen, Vorhänge usw.).

• Wolle, sofern nicht auf dem Etikett gestattet.

• Wäschestücke mit erheblichen Mengen an Pfl anzen- oder Bratenöl.

PFLEGEHINWEISE DV90H8000HW-03407D-05_DE.indd Sec8:29DV90H8000HW-03407D-05_DE.indd Sec8:29 2016-05-30  7:09:222016-05-30  7:09:22Deutsch - 30

ÜBERPRÜFEN SIE FOLGENDES, WENN IHR TROCKNER DIE NACHSTEHEND BESCHRIEBENEN SYMPTOME ZEIGT:

PROBLEM LÖSUNG Das Gerät funktioniert nicht. • Prüfen Sie, ob die Gerätetür fest geschlossen ist.

• Vergewissern Sie sich, dass das Netzkabel mit einer Strom führenden

Steckdose verbunden ist.

• Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Drücken Sie noch einmal die Taste Start/Pause, wenn Sie während des

Programms die Gerätetür geö net haben.

• Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Reinigen Sie den Filtereinsatz.

Das Gerät heizt nicht auf. • Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Wählen Sie eine andere Temperatureinstellung als LÜFTEN KALT aus.

• Überprüfen Sie den Filtereinsatz und den Wärmetauscherfi lter, und reinigen

Sie sie nötigenfalls.

• Möglicherweise befi ndet sich der Trockner in der Abkühlungsphase des

Die Wäsche wird nicht

• Prüfen Sie alle obigen Punkte und außerdem:

• Überladen Sie das Gerät nicht.

1 Waschmaschinenladung = 1Trocknerladung.

• Trennen Sie schwere Wäsche von leichter.

• Große Teile wie Laken oder Bettdecken müssen möglicherweise neu

angeordnet werden, um gleichmäßige Trocknung zu erzielen.

• Vergewissern Sie sich, dass das Wasser aus dem Trockner richtig abläuft,

damit das Gerät das Wasser aus der Wäsche adäquat herausziehen kann.

• Möglicherweise ist die Wäschemenge zu klein, um richtig verwirbelt zu

werden. Geben Sie ein paar Handtücher dazu.

• Reinigen Sie den Filtereinsatz.

• Reinigen Sie den Wärmetauscherfi lter.

Das Gerät entwickelt laute

• Überprüfen Sie die Wäsche auf Gegenstände wie Münzen, lose Knöpfe,

Nägel usw., und entfernen Sie diese sofort.

• Achten Sie darauf, dass der Trockner, wie in der Installationsanleitung

beschrieben, genau waagerecht steht.

• Es ist aufgrund der hohen Luftgeschwindigkeit in der Trommel und am Lüfter

normal, dass der Trockner summt.

ungleichmäßig getrocknet.

• Nähte, Taschen und andere, ähnlich schwere Teile werden möglicherweise

nicht ganz trocken, wenn der Rest der Wäsche bereits den gewählten

Trockengrad erreicht hat. Dies ist normal. Wählen Sie bei Bedarf die

Einstellung EXTRATROCKEN.

• Wenn ein schweres Wäschestück zusammen mit einer Ladung leichter

Wäsche (z. B. ein Handtuch zusammen mit Bettlaken) getrocknet wird, ist es

möglich, dass das schwere Wäschestück nicht ganz trocken wird, wenn der

Rest der Wäsche schon den gewählten Trockengrad erreicht hat. Trennen Sie

schwere Wäsche von leichter, um optimale Trocknung zu erreichen.

DV90H8000HW-03407D-05_DE.indd Sec6:30DV90H8000HW-03407D-05_DE.indd Sec6:30 2016-05-30  7:09:222016-05-30  7:09:22Deutsch - 31

PROBLEM LÖSUNG Das Gerät entwickelt schlechte

• Haushaltsgerüche von Farben, Lacken, starken Reinigungsmitteln usw.

können zusammen mit der Umgebungsluft in den Trockner gelangen.

Das ist normal, da der Trockner Luft aus dem Zimmer ansaugt, erhitzt, durch

die Trommel zieht und dann nach außen befördert.

• Wenn solche Gerüche in der Luft liegen, lüften Sie das Zimmer vor dem

Einsatz des Trockners gründlich durch.

Das Gerät wird ausgeschaltet,

ehe die Wäsche trocken ist.

• Die Wäschemenge im Trockner ist zu klein. Geben Sie weitere Sachen oder

einige Handtücher hinzu, und starten Sie das Programm neu.

• Die Wäschemenge im Trockner ist zu groß. Nehmen Sie einige Sachen

heraus, und starten Sie den Trockner neu.

Auf der getrockneten Wäsche

befi nden sich Flusen.

• Stellen Sie sicher, dass der Filtereinsatz vor jedem Einsatz gereinigt wird.

Bei manchen Wäschestücken, die viele Flusen erzeugen, kann es notwendig

sein, den Filtereinsatz auch während des Programms zu reinigen.

• Manche Gewebearten erzeugen besonders viele Flusen (z. B.

Frotteehandtücher). Diese sollten getrennt von Kleidung getrocknet werden,

die in besonderem Maße Flusen anzieht (z. B. schwarze Leinenhosen).

• Teilen Sie größere Ladungen zum Trocknen in mehrere kleinere Ladungen auf.

• Kontrollieren Sie die Taschen gründlich, ehe Sie die Wäsche trocknen.

Die Kleidung ist trotz

Knitterschutz verknittert.

• Kleine Ladungen mit 1 bis 4 Wäschestücken sind am besten geeignet.

• Füllen Sie weniger Wäsche in den Trockner. Geben Sie ähnliche

Wäschesorten in den Trockner.

Gerüche bleiben auch nach

dem Programm „Lüften kalt“ in

• Kleidungsstücke mit starken Gerüchen sollten gewaschen werden.

FEHLERBEHEBUNG DV90H8000HW-03407D-05_DE.indd Sec6:31DV90H8000HW-03407D-05_DE.indd Sec6:31 2016-05-30  7:09:222016-05-30  7:09:22Deutsch - 32

INFORMATIONSCODES Es werden möglicherweise Fehlercodes angezeigt, damit Sie besser verstehen können, was gerade mit Ihrem Trockner

FEHLERMELDUNG BEDEUTUNG LÖSUNG

tE Fehler am Lufttemperatursensor

Reinigen Sie den Filtereinsatz oder den

Wärmetauscherfi lter.

Wenn das Problem weiterhin besteht, wenden Sie

sich an den Kundendienst.

Fehler am Temperatursensor des

Schalten Sie das Gerät nach 2 bis 3 Minuten ein, und

starten Sie den Vorgang noch einmal von Beginn an.

dE Trockner bei geö neter Gerätetür

Schließen Sie die Gerätetür, und starten Sie den

Vorgang dann erneut.

Wenn das Problem weiterhin besteht, wenden Sie

sich an den Kundendienst.

HE Kompressor überhitzt

Setzen Sie sich mit dem Kundendienst in

Stromspannung zu niedrig.

Stellen Sie sicher, dass das Netzkabel richtig

angeschlossen ist. Wenn das Problem weiterhin

besteht, wenden Sie sich an den Kundendienst.

5E Der Wasserbehälter ist voller Wasser.

Die Abwasserpumpe ist defekt.

Leeren Sie den Wasserbehälter, schalten Sie das

Gerät wieder ein, und starten Sie dann den Vorgang

Wenn das Problem weiterhin besteht, wenden Sie

sich an den Kundendienst.

Bei Codes, die oben nicht aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie sich bitte mit

dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung.

Lassen Sie das Gerät nicht von unautorisierten Technikern reparieren oder demontieren.

DV90H8000HW-03407D-05_DE.indd Sec6:32DV90H8000HW-03407D-05_DE.indd Sec6:32 2016-05-30  7:09:222016-05-30  7:09:22Deutsch - 33

BEDEUTUNG DER PFLEGESYMBOLE Die folgenden Symbole sind Pfl egehinweise für Bekleidung. Die Pfl egehinweise für Wäsche umfassen Symbole für

das Waschen, Bleichen, Trocknen und Bügeln sowie ggf. Reinigungshinweise. Die Verwendung dieser Symbole

gewährleistet, dass die Angaben von inländischen Kleidungsherstellern und Importeuren einheitlich sind.

Befolgen Sie die Pfl egehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu maximieren und Probleme beim

Waschen zu vermindern.

Waschprogramm Besondere Hinweise Warnsymbole für das Waschen

Trocknen auf der Leine /

Bügelfrei / Knitterfrei /

Tropftrocken Nicht wringen

Empfi ndliches/Feinwäsche Liegend trocknen Chlorbleiche nicht möglich

Handwäsche Leistungswahlschalter Nicht im Trockner trocknen

Hoch Kein Dampf (beim Bügeln)

Heiß Mittel Nicht bügeln

Warm Niedrig Chemische Reinigung

Kalt Jede Temperatur Chemische Reinigung

Keine Wärme/Luft Nicht chemisch reinigen

Trocknen auf der Leine /

Nur chlorfrei (farbecht)

Bleichmittel (bei Bedarf)

Trockenprogramm Mittel Liegend trocknen

Bügelfrei / Knitterfrei /

Empfi ndliches/Feinwäsche

** Die Punktsymbole geben die geeignete Waschtemperatur für verschiedene Wäsche an. Der Temperaturbereich für

„Heiß“ beträgt 41 °C - 52 °C, für „Warm“ 29 °C - 41 °C und für „Kalt“ 16 °C - 29 °C. (Die Wassertemperatur muss

mindestens 16 °C betragen, damit das Waschmittel wirken und e ektiv reinigen kann.)

ANHANG DV90H8000HW-03407D-05_DE.indd Sec4:33DV90H8000HW-03407D-05_DE.indd Sec4:33 2016-05-30  7:09:232016-05-30  7:09:23Deutsch - 34

UMWELTSCHUTZHINWEISE Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von Altgeräten die

vor Ort einzuhaltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit das Gerät nicht mehr an eine

Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu verhindern, dass Tiere und kleine Kinder

versehentlich in der Trommel eingeschlossen werden.

TECHNISCHE DATEN TYP FRONTLADER ABMESSUNGEN A. Höhe 85,0 cm

C. Tiefe bei um 90° geö neter Tür 115,7 cm

ANFORDERUNGEN AN DIE STROMVERSORGUNG 220 - 240 V bei 50 Hz 950 - 1100 W ZULÄSSIGE UMGEBUNGSTEMPERATUR 5 bis 35 °C Anhang

A B C D DV90H8000HW-03407D-05_DE.indd Sec4:34DV90H8000HW-03407D-05_DE.indd Sec4:34 2016-05-30  7:09:232016-05-30  7:09:23Deutsch - 35

( bei Bedarf) ProgrammMax. Füllmenge (inkg)(Trockengewicht der Wäsche)Trockengrad KnitterschutzSignalMischbeladungLicht Ton ausProgramm- Ende Serie DV9 Serie DV8BaumwolleEXTRATROCKEN 98  SCHRANKTROCKEN  BÜGELTROCKEN 

  FEINWÄSCHE 1,5 1,5 - 

  SPORTKLEIDUNG 22- 

  ZEITL. TROCKNEN --- 

* 8: Serie DV8 (8 kg)

VERBRAUCHSDATEN Modell Programm Füllmenge (kg)*Energieverbrauch (kWh)Maximale Dauer (Minuten)Serie DV9Baumwollprogramm für schranktrockene Wäsche **9 2,20 1904,5 1,12 120 Baumwollprogramm für bügelfertige Wäsche ** 9 1,70 155

Pfl egeleicht für schranktrockene Wäsche 4,5 0,85 78 Serie DV8Baumwollprogramm für schranktrockene Wäsche **8 1,98 1704 1,04 110 Baumwollprogramm für bügelfertige Wäsche ** 8 1,54 140

Pfl egeleicht für schranktrockene Wäsche 4 0,78 72

1. * : Trockengewicht der Wäsche

** : EN 61121:2013-Testprogramm

2. Alle Daten ohne Sternchen wurden mit Hilfe von EN 61121:2013 berechnet.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge, Textilart, Restfeuchtigkeit

nach dem Schleudern oder abweichende Stromversorgungsdaten vorliegen und zusätzliche Optionen gewählt werden.

ANHANG DV90H8000HW-03407D-05_DE.indd Sec4:35DV90H8000HW-03407D-05_DE.indd Sec4:35 2016-05-30  7:09:232016-05-30  7:09:23Deutsch - 36

DATENBLATT FÜR HAUSHALTSWÄSCHETROCKNER Datenblatt für Haushaltswäschetrockner

Gemäß der Richtlinie (EU) Nr. 392/2012

Die Sternchen (*) kennzeichnen Modellvarianten und können für Zi ern (0-9) oder Buchstaben (A-Z) stehen.

Jährlicher Energieverbrauch (AE_C)

kWh/Jahr 258,0 235,0

Automatische Trockengraderkennung

Energieverbrauch (E_dry) im Standard-Baumwollprogramm mit vollständiger Befüllung

Energieverbrauch (E_dry.1/2) im Standard-Baumwollprogramm mit teilweiser Befüllung

Standby und eingeschalteter Ruhezustand

Stromverbrauch im Standby-Modus (P_o) mit vollständiger Befüllung

Stromverbrauch im eingeschalteten Ruhezustand (P_l) mit vollständiger Befüllung

Dauer des eingeschalteten Ruhezustands

Die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf folgende Programme

Baumwolle + Schranktrocken +

Programmdauer des Standardprogramms

Gewichtete Programmdauer im Standard-Baumwollprogramm mit vollständiger und

teilweiser Befüllung

Programmdauer (T_dry) im Standard-Baumwollprogramm mit vollständiger Befüllung

Programmdauer (T_dry.1/2) im Standard-Baumwollprogramm mit teilweiser Befüllung

Kondensationse zienzklasse

A (höchste E zienz) bis G (geringste E zienz)

BB Durchschnittliche Kondensationse zienz mit vollständiger Befüllung

Durchschnittliche Kondensationse zienz mit teilweiser Befüllung

Gewichtete Kondensationse zienz

Luftschallemissionen

Trocknen mit vollständiger Befüllung

dB (A) re 1 pW 65 65

Name des Herstellers

DV90H8000HW-03407D-05_DE.indd Sec4:36DV90H8000HW-03407D-05_DE.indd Sec4:36 2016-05-30  7:09:232016-05-30  7:09:23Deutsch - 37

1. Der jährliche Energieverbrauch wurde bei einem Fassungsvermögen von 9 kg mit 258 kWh

berechnet (8kg 235 kWh) und basiert auf 160 Trockengängen im Standard-Baumwollprogramm mit

vollständiger und teilweiser Befüllung sowie dem Stromverbrauch der Stromsparmodi. Der tatsächliche

Energieverbrauch hängt von der Häufi gkeit der Nutzung des Geräts und den dabei gewählten

2. Das Standard-Baumwollprogramm mit vollständiger und teilweiser Beladung ist das Standard-

Trockenprogramm, auf das sich die Informationen auf dem Etikett und in dem Datenblatt beziehen.

Dieses Programm ist geeignet, normal nasse Baumwollwäsche zu trocknen. Es ist das e zienteste

Programm für Baumwolle im Hinblick auf den Energieverbrauch.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge, Textilart,

Restfeuchtigkeit nach dem Schleudern oder abweichende Stromversorgungsdaten vorliegen und

zusätzliche Optionen gewählt werden.

ANHANG DV90H8000HW-03407D-05_DE.indd Sec4:37DV90H8000HW-03407D-05_DE.indd Sec4:37 2016-05-30  7:09:232016-05-30  7:09:23Notizen
