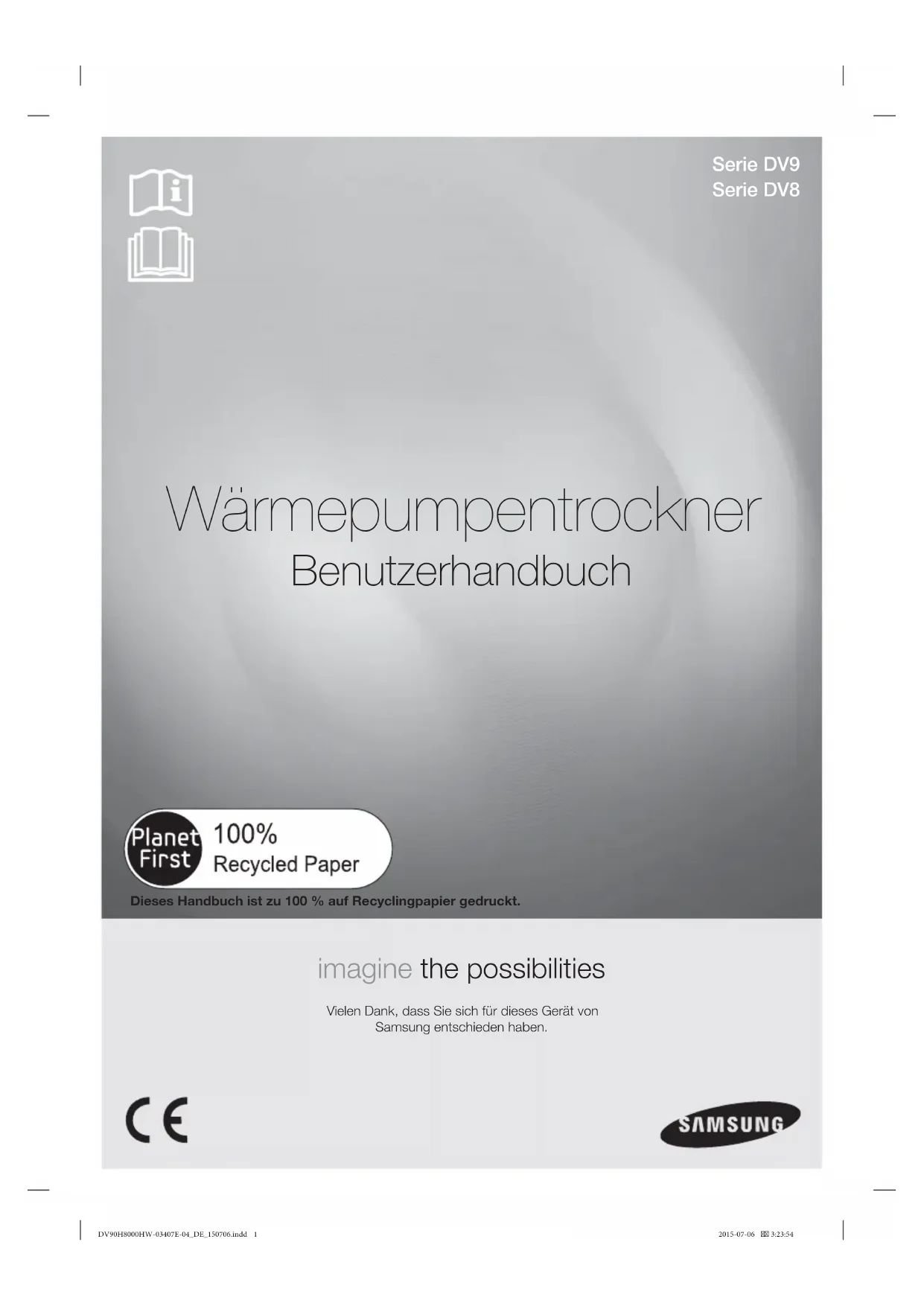

imagine the possibilities

Vielen Dank, dass Sie sich für dieses Gerät von

Samsung entschieden haben.

Dieses Handbuch ist zu 100 % auf Recyclingpapier gedruckt.

4 Wichtige Informationen zu den

Sicherheitshinweisen

4 Wichtige Symbole für Sicherheits- und

10 Hinweise zum WEEE-Zeichen

AUFSTELLEN DES GERÄTS

11 Auspacken und Installieren des Geräts

12 Vor der installation des geräts

12 Vor der Inbetriebnahme des Geräts

12 Wichtiger Hinweis für den Installateur

12 Erwägungen zum Aufstellort

13 Aufstellung in einer Nische oder einem

13 Anforderungen an die Stromversorgung

14 Installation nebeneinander

15 Wasser ablaufen lassen, ohne den Wasserbehälter

15 Anschließen des Abwasserschlauchs

17 Installation übereinander

18 Schraubenabdeckung

BETRIEBSANLEITUNG, TIPPS

19 Übersicht über das Bedienfeld

23 Trommelbeleuchtung (nur bestimmte Modelle)

24 Fachtrocknung (nur bestimmte Modelle)

25 Beladen Sie den Trockner ordnungsgemäß.

REINIGUNG UND PFLEGE

26 Säubern Sie den Filtereinsatz

26 Reinigen des Wärmetauschers

26 Trommel aus rostfreiem Stahl

27 Entfernen des Kondenswassers (

27 Reinigen des Filtereinsatzes (

28 Reinigen des Wärmetauscherfi lters (

30 Überprüfen Sie Folgendes, wenn Ihr Trockner die

nachstehend beschriebenen Symptome zeigt:

32 Informationscodes

33 Bedeutung der Pfl egesymbole

34 Umweltschutzhinweise

35 Programmübersicht

36 Datenblatt für Haushaltswäschetrockner

DV90H8000HW-03407E-04_DE_150706.indd Sec9:3DV90H8000HW-03407E-04_DE_150706.indd Sec9:3 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 4

Sicherheitsinformationen

Wir freuen uns, dass Sie sich für einen neuen Wäschetrockner von Samsung

entschieden haben. Dieses Handbuch enthält wichtige Informationen bezüglich

des Anschlusses, der Verwendung und der Pfl ege Ihres neuen Geräts. Nehmen

Sie sich bitte etwas Zeit, um dieses Handbuch zu lesen, denn nur so können Sie

die vielen Vorteile und Funktionen Ihres Wäschetrockners voll nutzen.

WARNUNG - Brandgefahr • Der Wäschetrockner darf nur von einem qualifi zierten Techniker angeschlossen werden.• Installieren Sie den Wäschetrockner gemäß den Anweisungen des Herstellers und den örtlichen Vorschriften.• Befolgen Sie die Installationshinweise genau, um die Gefahr von Verletzungen oder Tod zu reduzieren. WICHTIGE INFORMATIONEN ZU DEN SICHERHEITSHINWEISEN Die Warnungen und wichtigen Sicherheitshinweise in dieser Bedienungsanleitung decken nicht alle denkbaren Umstände und Situationen ab. Lassen Sie den gesunden Menschenverstand, Vorsicht und die notwendige Sorgfalt nicht außer Acht, wenn Sie Ihr Gerät aufstellen, warten und einsetzen.Wenden Sie sich immer an Ihren Hersteller, wenn Probleme oder Zustände auftreten, die Sie nicht verstehen. WICHTIGE SYMBOLE FÜR SICHERHEITS- UND GEFAHRENHINWEISE WARNUNGGefährliche bzw. unsichere Praktiken, die zu schweren Verletzungen oder zum Tod führen können.VORSICHTGefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen können.VORSICHTBeachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um die Gefahr von Bränden, Explosionen, Stromschlägen und Verletzungen zu verringern:NICHT ausführen.NICHT demontieren.NICHT berühren.Befolgen Sie die Anweisungen genau.Ziehen Sie den Netzstecker aus der Steckdose.Um einen Stromschlag zu vermeiden, stellen Sie sicher, dass das Gerät geerdet ist. Bitten Sie den Kundendienst um Hilfe.HinweisLesen Sie die Bedienungsanleitung.Die folgenden Warnhinweise sollen Sie und andere vor Verletzungen schützen.Befolgen Sie die Hinweise wörtlich. Lesen Sie diesen Abschnitt aufmerksam durch, und bewahren Sie ihn an einem sicheren Ort auf, damit Sie die Informationen später schnell wiederfi nden. Lesen Sie alle Anweisungen sorgfältig durch, ehe Sie dieses Gerät einsetzen. DV90H8000HW-03407E-04_DE_150706.indd Sec1:4DV90H8000HW-03407E-04_DE_150706.indd Sec1:4 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 5

Beachten Sie bei Verwendung des Geräts die folgenden grundlegenden Sicherheitshinweise, um

die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verringern:

Erlauben Sie nicht, dass Kinder (oder Haustiere) in oder auf dem Gerät spielen.

Die Gerätetür kann von innen nicht leicht geö net werden, und Kinder können

ernsthaft verletzt werden, wenn sie im Innern eingeschlossen sind.

Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kindern)

mit verringerten körperlichen, sensorischen oder mentalen Fähigkeiten oder

einem Mangel an Erfahrung und Wissen bestimmt, sofern sie nicht von

einer für ihre Sicherheit verantwortliche Person im Umgang mit dem Gerät

unterwiesen wurden und von dieser beaufsichtigt werden.

Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie mit dem

Bei Verwendung in Europa: Dieses Gerät darf von Kindern ab 8 Jahren

und Personen mit verminderten körperlichen, sensorischen oder geistigen

Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient

werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren

Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren

verstehen. Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei

Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom

Kundendienst bzw. von einer entsprechend qualifi zierten Fachkraft

ausgetauscht werden, um Gefährdungen auszuschließen.

Stellen Sie das Gerät so auf, dass der Netzstecker, der Wasserzulauf und die

Abfl ussrohre zugänglich sind.

Wenn das Gerät am Boden Ventilationsö nungen besitzt, müssen Sie darauf

achten, dass diese nicht durch Teppich verdeckt werden.

Es sind die neuen mit dem Gerät gelieferten Schlauchsets zu verwenden und

die alten dürfen nicht wiederverwendet werden.

VORSICHT: Um die Gefahr eines unbeabsichtigten Zurücksetzens der

thermischen Abschaltung zu verhindern, darf das Gerät nicht mit einem

externen Schalter, wie z. B. einem Timer, ausgestattet oder an einen

Schaltkreis angeschlossen werden, der von den Versorgungsunternehmen

regelmäßig ein- bzw. ausgeschaltet wird.

Das Gerät darf nicht verwendet werden, wenn Sie zum Reinigen auch

Industriechemikalien eingesetzt haben.

WARNUNG SICHERHEITSINFORMATIONEN DV90H8000HW-03407E-04_DE_150706.indd Sec1:5DV90H8000HW-03407E-04_DE_150706.indd Sec1:5 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 6

Das Flusensieb muss ggf. häufi ger gereinigt werden.

Achten Sie darauf, dass sich um das Gerät kein Faserstaub ansammelt. (Gilt

nicht für Geräte, deren Abluft aus dem Gebäude abgeleitet wird.)

Es muss für eine angemessene Belüftung gesorgt werden, um ein

Zurückströmen von Gasen aus Haushaltsgeräten mit Verbrennung

(einschließlich o ener Feuer) in den Raum zu verhindern.

Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

Wäschestücke, die mit Speiseöl, Aceton, Benzin, Kerosin, Fleckenentfernern,

Terpentin, Wachsen oder Wachsentfernern verunreinigt sind, sollten mit einer

zusätzlichen Menge an Waschmittel mit hoher Temperatur gewaschen werden,

bevor Sie sie im Wäschetrockner trocknen.

Trocknen Sie im Wäschetrockner keine Wäschestücke wie Schaumgummi

(Latexschwamm), Duschhauben, wasserfeste Textilien, Artikel oder Kleidung

mit Gummianteil oder Kissen mit Schaumgummifüllung.

Befolgen Sie bei der Verwendung von Weichspülern und ähnlichen Produkten

die Anweisungen auf der jeweiligen Verpackung.

Der letzte Teil eines Trockenprogramms erfolgt bei nur geringer Temperatur

(Kühlprogramm), damit die Wäschestücke auskühlen können und nicht

Entfernen Sie alle Gegenstände aus den Taschen (z. B. Feuerzeuge und

WARNUNG: Halten Sie das Gerät niemals vor dem Ende des

Trockenprogramms an, es sei denn, alle Wäschestücke werden schnell

herausgenommen und ausgebreitet, so dass sich die Wärme verteilen kann.

Die Abluft darf nicht in einen Kamin zur Ableitung von Rauch aus Geräten

geführt werden, die Gas oder andere Brennsto e verwenden.

Das Gerät darf nicht hinter einer abschließbaren Tür, einer Schiebetür oder

einer Tür mit Scharnieren auf der vom Trockner abgewandten Seite aufgestellt

werden, sodass die Tür des Trockners nicht mehr vollständig geö net werden

Bei Verwendung in Europa: Kinder unter 3 Jahren müssen von dem Gerät

ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

Sicherheitsinformationen

DV90H8000HW-03407E-04_DE_150706.indd Sec1:6DV90H8000HW-03407E-04_DE_150706.indd Sec1:6 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 7

WICHTIGE WARNHINWEISE FÜR DIE INSTALLATION Die Installation dieses Geräts muss von einem qualifi zierten Techniker oder einem dazu befugten

Dienstleister durchgeführt werden.

- Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von Stromschlägen, Bränden,

Explosionen oder Störungen des Geräts.

Verbinden Sie das Netzkabel nur mit einer Steckdose für 220–240 V~ bei 50 Hz, und verwenden

Sie die Steckdose nur für dieses Gerät. Verwenden Sie außerdem kein Verlängerungskabel.

Wenn Sie eine Steckdose gemeinsam mit anderen Geräten benutzen (mit Hilfe einer

Steckerleiste oder eines Verlängerungskabels) können Stromschläge oder Brände die Folge sein.

- Stellen Sie sicher, dass Netzspannung, Frequenz und Stromstärke den Angaben in

den technischen Daten des Geräts entsprechen. Andernfalls besteht die Gefahr von

Stromschlägen oder eines Brands. Stecken Sie den Netzstecker fest in die Steckdose.

Entfernen Sie mit einem trockenen Tuch regelmäßig alle Fremdkörper wie Staub oder Wasser

vom Netzstecker und von den Kontakten.

- Ziehen Sie den Netzstecker heraus, und reinigen Sie ihn mit einem trockenen Tuch.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite von Kindern, denn

Verpackungsmaterial kann für Kinder gefährlich sein.

- Wenn ein Kind sich eine Tüte über den Kopf zieht, kann es ersticken.

Dieses Gerät muss ordnungsgemäß geerdet sein.

Erden Sie das Gerät nicht an einem Gasrohr, Wasserrohr aus Kunststo oder der Telefonleitung.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden, Explosionen oder Störungen

- Verbinden Sie das Netzkabel niemals mit einer Steckdose, die nicht korrekt geerdet ist, und

vergewissern Sie sich, dass die Erdung den örtlichen und nationalen Vorschriften entspricht.

Stellen und bewahren Sie das Gerät niemals so auf, dass es Wettereinfl üssen ausgesetzt ist.

Verwenden Sie keine beschädigten Netzstecker bzw. Netzkabel und keine losen Steckdosen.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Falls der Stecker oder das Netzkabel beschädigt sind, müssen diese vom Hersteller oder vom

Kundendienst bzw. von einer qualifi zierten Fachkraft ausgewechselt werden, um Gefahren zu

Dieses Gerät muss so aufgestellt werden, dass der Netzstecker auch nach der Installation zugänglich

Ziehen Sie nicht am Netzkabel, und biegen Sie es nicht zu stark.

Verdrehen und verknoten Sie das Netzkabel nicht.

Legen Sie das Netzkabel nicht über metallische Objekte, stellen Sie keine schweren Gegenstände

darauf, verlegen Sie das Netzkabel nicht zwischen Objekten, und schieben Sie das Netzkabel nicht in

den Raum hinter dem Gerät.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Ziehen Sie nicht am Netzkabel, wenn Sie den Stecker aus der Steckdose ziehen.

- Fassen Sie beim Herausziehen den Stecker selbst an.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Dieses Gerät muss ordnungsgemäß geerdet sein. Verbinden Sie das Netzkabel niemals mit einer

Steckdose, die nicht korrekt geerdet ist, und vergewissern Sie sich, dass die Erdung den örtlichen

und nationalen Vorschriften entspricht. Beachten Sie zum Erden des Geräts die Installationshinweise.

Stellen Sie Ihr Gerät auf einem festen und ebenen Untergrund auf.

-Andernfalls besteht Verletzungsgefahr bzw. die Gefahr von starken Schwingungen,

Geräuschentwicklung und Störungen des Geräts.

Da die Inhaltssto e von Haarsprays zur Beeinträchtigung der wasserbindenden Eigenschaften des

Wärmetauschers führen können, ist Kondenswasserbildung an den äußeren Flächen des Geräts

möglich, wenn ein Kühlvorgang läuft. Stellen Sie das Gerät deshalb nicht in Kosmetiksalons o. ä. auf.

WARNUNG SICHERHEITSINFORMATIONEN DV90H8000HW-03407E-04_DE_150706.indd Sec1:7DV90H8000HW-03407E-04_DE_150706.indd Sec1:7 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 8

WICHTIGE WARNHINWEISE FÜR DEN BETRIEB Lassen Sie Kinder und Tiere nicht in oder auf das Gerät klettern. Entfernen Sie vor der

Entsorgung des Geräts außerdem den Türverschlusshebel.

- Andernfalls besteht die Gefahr, dass Kinder hinfallen und sich verletzen.

- Wenn Kinder im Gerät eingeschlossen werden, besteht Erstickungsgefahr.

Versuchen Sie nicht, in das Innere des Geräts hinein zu greifen, während sich die Trommel dreht.

Setzen Sie sich nicht auf das Gerät, und lehnen Sie sich nicht gegen die Gerätetür.

- Das Gerät könnte umkippen und Verletzungen verursachen.

Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert

Trocknen Sie im Wäschetrockner keine ungewaschene Wäsche.

Trinken Sie nicht das kondensierte Wasser.

Halten Sie das Gerät niemals vor dem Ende des Trockenprogramms an, es sei denn, alle

Wäschestücke werden schnell herausgenommen und ausgebreitet, so dass sich die Wärme

Trocknen Sie keine Wäsche, die durch entfl ammbare Materialien wie Benzin, Kerosin,

Waschbenzin, Verdünner, Alkohol usw. verunreinigt ist.

- Andernfalls besteht die Gefahr von Stromschlägen, Bränden oder Explosionen.

Lassen Sie nicht zu, dass Haustiere mit dem Trockner spielen oder Bauteile abkauen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Wenn Sie das Gerät entsorgen, entfernen Sie vorher die Gerätetür und das Netzkabel.

- Andernfalls besteht die Gefahr von Verletzungen oder von Beschädigungen des Netzkabels.

Berühren Sie den Netzstecker nicht mit nassen Händen.

- Andernfalls besteht die Gefahr von Stromschlägen.

Im Fall eines Gaslecks (z. B. durch Stadtgas, Propangas, Erdgas usw.) lüften Sie den Raum

sofort, ohne das Gerät oder den Netzstecker zu berühren.

- Verwenden Sie in einem solchen Fall keinen Lüfter.

- Jeder Funke kann zu einer Explosion oder zu einem Brand führen.

Führen Sie an diesem Gerät keine Reparaturen aus, tauschen Sie keine Teile und nehmen Sie

keine Servicearbeiten vor, es sei denn, dies wird in den Anweisungen für Reparaturen durch

den Benutzer explizit empfohlen. Sie müssen außerdem ausreichend qualifi ziert sein, um dieses

Gerät warten zu dürfen.

Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu nehmen oder zu verändern.

- Verwenden Sie ausschließlich Normsicherungen (KEINESFALLS Überbrückungen aus Kupfer,

- Wenn das Gerät repariert oder neu installiert werden muss, wenden Sie sich an Ihr

nächstgelegenes Kundendienstzentrum.

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Das von Ihnen erworbene Gerät ist nur zum Gebrauch im Haushalt bestimmt.

Die Verwendung zu kommerziellen Zwecken stellt eine missbräuchliche Nutzung des Geräts

dar. In diesem Fall fällt das Gerät nicht unter die Standardgarantie von Samsung, und Samsung

kann nicht für Fehlfunktionen oder Schäden aufgrund dieser missbräuchlichen Verwendung

verantwortlich gemacht werden.

Wenn das Gerät ungewöhnliche Geräusche, Brandgeruch oder Rauch entwickelt, trennen Sie

sofort die Stromversorgung und wenden Sie sich an Ihr nächstgelegenes Kundendienstzentrum.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands. WARNUNG Sicherheitsinformationen

DV90H8000HW-03407E-04_DE_150706.indd Sec1:8DV90H8000HW-03407E-04_DE_150706.indd Sec1:8 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 9

VORSICHTSMASSNAHMEN BEIM BETRIEB Stellen Sie sich nicht auf das Gerät, und legen oder stellen Sie keine Gegenstände (Wäsche,

brennende Kerzen, brennende Zigaretten, Geschirr, Chemikalien, Metallgegenstände usw.) auf

- Andernfalls besteht Verletzungs- oder Brandgefahr bzw. die Gefahr von Stromschlägen oder

Störungen des Geräts.

Berühren Sie beim oder kurz nach dem Trocknen nicht das Glas der Gerätetür oder die

Innenseiten der Trommel, da diese heiß sind.

- Andernfalls besteht Verbrennungsgefahr.

Drücken Sie die Tasten nicht mit Hilfe scharfer Gegenstände wie Stiften, Messern, Fingernägeln

- Andernfalls besteht die Gefahr von Stromschlägen oder Verletzungen.

Trocknen Sie keine Wäschestücke mit Formelementen aus Gummi (Latex) oder anderen

- Beim Erhitzen von Formelementen aus Gummi besteht Brandgefahr.

Trocknen Sie keine Wäsche, die mit Pfl anzen- oder Bratenöl verunreinigt ist, da ein großer

Teil des Öls beim Waschen der Wäsche nicht entfernt wird. Führen Sie außerdem das

Kühlprogramm durch, damit die Wäsche nicht mehr heiß ist.

- Die Oxidationswärme des Öls kann einen Brand auslösen.

Stellen Sie vor Verwendung des Geräts sicher, dass die Taschen aller zu behandelnden

Kleidungsstücke leer sind.

- Harte bzw. spitze Gegenstände wie Münzen, Sicherheitsnadeln, Nägel, Schrauben oder

Steine können schwere Schäden am Gerät verursachen.

Trocknen Sie keine Kleidung mit großen Schnallen, Knöpfen oder anderen schweren

Metallapplikationen (wie z. B. Reißverschlüsse, Haken und Ösen sowie Knopfl eisten).

Trocknen Sie Sto gürtel, Schürzenbänder, Bügel-BHs usw. bei Bedarf in einem Wäschenetz,

um zu verhindern, dass sich während des Trockenvorgangs die Nähte lösen und/oder die

Wäschestücke beschädigt werden.

Von der Verwendung von Einlegepapier für Trockner zur Verringerung der statischen Aufl adung

wird abgeraten. Dieses könnte zu Schäden an Ihrer Wäsche oder am Gerät führen.

- Andernfalls kann es zu Schäden an der Wäsche kommen.

Verwenden Sie den Trockner nicht in der Nähe gefährlicher Stäube (wie Kohlenstaub,

Getreidestaub usw.).

- Andernfalls besteht die Gefahr von Stromschlägen, eines Brands oder einer Explosion.

Legen Sie niemals brennbare Materialien in die Nähe des Geräts.

- Andernfalls besteht die Gefahr der Beschädigung von Bauteilen, von Giftgasen, die aus dem

Gerät austreten, Stromschlägen, Brand oder Explosion.

- Das Gerät sollte nicht hinter abschließbaren Türen aufgestellt werden.

Das Gerät enthält fl uorhaltige Treibhausgase, die unter das Kyoto-Protokoll fallen.

Hermetisch abgeschlossenes System

Sorgen Sie dafür, dass keine Gase in die Atmosphäre entweichen.

Kältemittel (Typ): R-134a (Treibhauspotenzial [GWP] = 1430)

Kältemittel (Einfüllmenge): 0,4 kg, 572 kgCO

Berühren Sie beim oder kurz nach dem Trocknen nicht Rückseite des Gerätes.

- Das Gerät ist noch heiß und Sie könnten sich verbrennen.

VORSICHT SICHERHEITSINFORMATIONEN DV90H8000HW-03407E-04_DE_150706.indd Sec1:9DV90H8000HW-03407E-04_DE_150706.indd Sec1:9 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 10

WICHTIGE WARNHINWEISE FÜR DIE REINIGUNG Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät.

Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.

- Andernfalls können Verfärbungen, Verformungen, Schäden, Stromschläge oder Brände die

Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie das Gerät reinigen oder

Wartungsarbeiten durchführen.

- Andernfalls besteht die Gefahr von Stromschlägen oder eines Brands.

Reinigen Sie den Filtereinsatz bevor und nachdem Sie den Trockner verwenden bzw. verwendet

Lassen Sie das Innere des Geräts regelmäßig durch einen zugelassenen Servicetechniker

Reinigen Sie den Wärmetauscher mindestens einmal im Monat mit einer weichen Bürste oder

einem Staubsauger. Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht

Das Innere des Trockners sollte regelmäßig durch qualifi zierte Servicemitarbeiter gereinigt

HINWEISE ZUM WEEE-ZEICHEN Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an,

dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht

zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und

Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht

durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht

zu entsorgen, um die nachhaltige Wiederverwertung von sto ichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren

die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine

umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des

Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem

Gewerbemüll entsorgt werden. WARNUNG Sicherheitsinformationen

DV90H8000HW-03407E-04_DE_150706.indd Sec1:10DV90H8000HW-03407E-04_DE_150706.indd Sec1:10 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 11

Aufstellen des Geräts

AUSPACKEN UND INSTALLIEREN DES GERÄTS Lassen Sie das Gerät von einer Fachkraft installieren. Wenn das Gerät mangelhaft aufgestellt, eingestellt oder

angeschlossen wird, haftet der Installateur für die daraus resultierenden Kundendienstanfragen. Es wird empfohlen, die

Installation von einer qualifi zierten Fachkraft durchführen zu lassen, insbesondere, wenn Arbeiten am Hauptwasserhahn

oder eine Aufstellung als Stapelbausatz erforderlich sind. Für Probleme in Folge der Installation, für deren Behebung ein

Kundendienstbesuch notwendig ist, wird der Installateur verantwortlich gemacht.

Vergewissern Sie sich, dass alle für die Installation benötigten Voraussetzungen erfüllt sind (220 - 240 V~ / 50 Hz).

Es wird eine GEERDETE NETZSTECKDOSE benötigt. Siehe „Anforderungen an die Stromversorgung“ (Seite 13).

TROCKNERGEHÄUSE WasserbehälterBedienfeldGerätetürNivellierfüßeAbdeckung des Wärmetauscherfi ltersArbeitsfl ächeFiltereinsatz Bauteile Schlauchführung Kabelbinder Schlauchanschluss Langer Abwasserschlauch (2 m) Bedienungsanleitung Fachtrocknung(nur bestimmte Modelle)

AUFSTELLEN DES GERÄTS DV90H8000HW-03407E-04_DE_150706.indd Sec3:11DV90H8000HW-03407E-04_DE_150706.indd Sec3:11 2015-07-06  3:23:572015-07-06  3:23:57Deutsch - 12

VOR DER INSTALLATION DES GERÄTS

• Verbinden Sie das Netzkabel des Geräts erst nach Abschluss der Installation mit der Steckdose.

• Kontrollieren Sie das Gerät vor der Installation auf sichtbare Beschädigungen.

• Wenn Teile beschädigt aussehen, wenden Sie sich an das nächstgelegene Samsung-

Kundendienstzentrum.

• Transportieren Sie das Gerät nicht allein.

• Achten Sie auf die Kanten des Trockners, da diese scharf sein können.

• Installieren Sie das Gerät nicht an einem Ort, wo er Frost ausgesetzt ist. Kaltes Wasser kann das Gerät

• Verwenden Sie das Gerät nur in geschlossenen Räumen.

• Kippen Sie das Gerät beim Hochheben nicht auf eine Seite, und bewegen Sie es nicht so, dass die

internen Bauteile erschüttert werden. Andernfalls kann es zu Schäden an den internen Bauteilen des

VOR DER INBETRIEBNAHME DES GERÄTS

• Prüfen Sie, ob sich noch Zubehörteile in der Trommel befi nden.

• Stecken Sie den Stecker erst unmittelbar vor der Inbetriebnahme des Geräts in die Steckdose.

• Versperren Sie nicht die Luftzufuhrö nung im Kühlergrill auf der Vorderseite des Geräts.

• Stellen Sie keine entfl ammbaren Gegenstände in die Nähe des Geräts, und halten Sie die Umgebung

• Halten Sie das Gerät waagerecht.

• Entfernen Sie nicht die verstellbaren Nivellierfüße des Geräts. Diese sind notwendig, um das Gerät

waagerecht einzustellen.

WICHTIGER HINWEIS FÜR DEN INSTALLATEUR Lesen Sie die folgenden Anweisungen sorgfältig durch, ehe Sie das Gerät installieren. Bewahren Sie sie so

auf, dass Sie sie später schnell wiederfi nden.

BAUEN SIE DIE GERÄTETÜR AUS ALLEN GERÄTEN AUS, DIE ENTSORGT WERDEN SOLLEN, UM DIE GEFAHR ERSTICKENDER KINDER ZU VERMEIDEN.

ERWÄGUNGEN ZUM AUFSTELLORT Da es sich bei diesem Gerät um einen Kondenstrockner handelt, bei dem die Luft im Trockner kondensiert

und transportiert wird, ist eine externe Belüftung nicht erforderlich.

Deshalb kann dieser Trockner – anders als ein konventioneller Trockner, bei dem ein Entlüftungssystem

benötigt wird – an jedem Aufstellort installiert und verwendet werden, an dem die Temperatur zwischen 5 °C

und 35 °C beträgt. WARNUNG Aufstellen des Geräts

DV90H8000HW-03407E-04_DE_150706.indd Sec3:12DV90H8000HW-03407E-04_DE_150706.indd Sec3:12 2015-07-06  3:23:582015-07-06  3:23:58Deutsch - 13

AUFSTELLUNG IN EINER NISCHE ODER EINEM WANDSCHRANK Für sicheren und ordnungsgemäßen Betrieb benötigt Ihr Gerät die folgenden Mindestabstände:

Seitlich – 25 mm Hinten – 51 mm

Oben – 25 mm Vorne – 510 mm

Wenn Sie eine Waschmaschine und einen Trockner zusammen aufstellen möchten, muss in der Nische

oder dem Wandschrank vorn eine Luftö nung von mindestens 510 mm frei bleiben.

ANFORDERUNGEN AN DIE STROMVERSORGUNG Das Gerät muss an eine Stromversorgung mit 220 - 240 V~/50 Hz angeschlossen werden.

• Ein unsachgemäßer Anschluss des Erdleiters kann einen elektrischen Schlag verursachen.

Sollten Sie Zweifel haben, ob Ihr Gerät ordnungsgemäß geerdet wurde, lassen Sie dies von einem

qualifi zierten Elektriker oder von qualifi ziertem Servicepersonal überprüfen. Tauschen Sie den mit

Ihrem Gerät gelieferten Stecker nicht aus – sollte er nicht in die Steckdose passen, lassen Sie von

einem qualifi zierten Elektriker eine passende Steckdose installieren.

• Um unnötige Brandgefahr und das Risiko von Stromschlägen oder Verletzungen auszuschließen,

müssen die elektrischen Anschlüsse und die Erdung den örtlichen Vorschriften und Bestimmungen

entsprechen. Sollten solche örtlichen Vorschriften und Bestimmungen fehlen, so liegt es in Ihrer

Verantwortung, für eine den Anforderungen entsprechende Stromversorgung zu sorgen.

ERDUNG Ihr Gerät muss geerdet sein. Sollte das Gerät eine Störung oder eine Fehlfunktion aufweisen, wird durch

das Erden das Risiko eines elektrischen Schlags reduziert, indem dem elektrischen Strom der Weg des

geringsten Widerstands geboten wird.

Ihr Gerät verfügt über einen dreipoligen Netzstecker mit Schutzkontakt, den Sie mit einer ordnungsgemäß

installierten und geerdeten Steckdose verbinden.

Schließen Sie das Erdungskabel niemals an Wasserleitungen aus Kunststo , Gasleitungen oder

Heißwasserleitungen an.

Durch unsachgemäß geerdete Geräte kann es zu Stromschlägen kommen.

Wenn Sie Fragen oder Bedenken hinsichtlich der ordnungsgemäßen Erdung haben, wenden Sie sich an

einen qualifi zierten Elektriker oder Kundendienstmitarbeiter. Manipulieren Sie niemals den mitgelieferten

Netzstecker. Wenn er nicht in die vorgesehene Steckdose passt, wenden Sie sich an einen qualifi zierten

Elektriker, um eine geeignete Steckdose zu installieren.

Wenn das Gerät nicht geerdet wird, besteht die Gefahr eines Brands oder elektrischen Schlags.

WARNUNGWARNUNG AUFSTELLEN DES GERÄTS DV90H8000HW-03407E-04_DE_150706.indd Sec3:13DV90H8000HW-03407E-04_DE_150706.indd Sec3:13 2015-07-06  3:23:582015-07-06  3:23:58Deutsch - 14

INSTALLATION NEBENEINANDER Für ordnungsgemäße Installation empfehlen wir, einen Fachbetrieb zu beauftragen. Vorgehensweise:

1. Bewegen Sie das Gerät zu einem geeigneten Aufstellort. Überlegen

Sie sich, den Trockner und die Waschmaschine nebeneinander

zu installieren. Legen Sie zwei der Polster aus dem Karton auf den

Boden. Drehen Sie Ihr Gerät so auf die Seite, dass er auf beiden

2. Stellen Sie das Gerät wieder aufrecht hin.

3. Um eine optimale Trockenleistung zu gewährleisten, muss das Gerät

waagerecht stehen. Um Vibrationen, Geräuschentwicklung und

unerwünschte Bewegungen zu minimieren, muss der Boden absolut

waagerecht und plan sein.

Um den Trockner auf dieselbe Höhe wie die Waschmaschine

einzustellen, drehen Sie die Nivellierfüße zunächst gegen den

Uhrzeigersinn vollständig zurück, und drehen Sie sie dann im

Uhrzeigersinn heraus.

Verstellen Sie die Nivellierfüße nur so weit wie notwendig, um das Gerät waagerecht auszurichten.

Wenn Sie die Nivellierfüße weiter als notwendig herausdrehen, kann dies zu Vibrationen des Geräts

4. Siehe „Anforderungen an die Stromversorgung“ (Seite 13). VOR EINEM BETRIEB ODER TEST.

5. Kontrollieren Sie mit einer Wasserwaage, ob Ihr Gerät waagerecht steht, und führen Sie ggf. die

notwendigen Einstellungen mit den Nivellierfüßen durch.

6. Stecken Sie den Netzstecker in die Steckdose, und testen Sie das Gerät anhand der folgenden

INSTALLATIONSCHECKLISTE

 Das Gerät ist mit der Netzsteckdose verbunden und korrekt geerdet.

 Das Gerät steht waagerecht und sicher auf dem Boden.

 Starten Sie das Gerät, um zu bestätigen, dass es läuft, heizt und abgeschaltet wird.

 Überprüfen Sie außerdem, ob im Display die Fehlermeldung „HE“ angezeigt wird, nachdem 20 Minuten

lang das Programm „Zeitl. Trocknen“ ausgeführt wurde.

Aufstellen des Geräts

Vollständig zurückdrehen Dann herausdrehen

DV90H8000HW-03407E-04_DE_150706.indd Sec3:14DV90H8000HW-03407E-04_DE_150706.indd Sec3:14 2015-07-06  3:23:582015-07-06  3:23:58Deutsch - 15

WASSER ABLAUFEN LASSEN, OHNE DEN WASSERBEHÄLTER ZU VERWENDEN Gehen Sie folgendermaßen vor, um das Gerät ohne den Wasserbehälter zu verwenden:

Installieren Sie den Abwasserschlauch so, dass das Wasser gut abfl ießen kann.

- Andernfalls besteht die Gefahr, dass das Wasser überläuft und Sachschäden verursacht.

ANSCHLIESSEN DES ABWASSERSCHLAUCHS Das Gerät kann das Kondenswasser direkt über den Abwasserschlauch

Gehen Sie folgendermaßen vor, um den Abwasserschlauch anzuschließen:

1. Lösen Sie den Abwasserschlauch

2. Schließen Sie den Abwasserschlauch

3. Schließen Sie den Zubehörschlauch (langer

an den Stutzen neben dem an, an

den der Abwasserschlauch angeschlossen ist

• Achten Sie beim Anschließen des Abwasserschlauchs

an die Ablaufstelle darauf, dass diese sich max.

90 cm über dem Schlauchanschluss befi nden muss,

da die Pumpe das Wasser nur in eine Höhe von bis

zu 90 cm pumpen kann. Wenn die Ablaufstelle mehr

als 90 cm hoch ist, kann das Wasser möglicherweise nicht ordnungsgemäß abgepumpt

werden. In diesem Fall erscheint im Display der entsprechende Fehlercode.

• Nachdem Sie den Abwasserschlauch angeschlossen haben, können Sie das

Kondenswasser durch den angeschlossenen Abwasserschlauch über den

Abwasserauslass, über das Podest oder über den Abfl uss am Podest abfl ießen lassen.

VORSICHT AUFSTELLEN DES GERÄTS A A B DV90H8000HW-03407E-04_DE_150706.indd Sec3:15DV90H8000HW-03407E-04_DE_150706.indd Sec3:15 2015-07-06  3:23:582015-07-06  3:23:58Deutsch - 16

Anschließen des Abwasserschlauchs

Verwenden Sie für den Abwasserschlauch keine Verlängerung.

- Verwenden Sie einen langen Schlauch, anstatt kürzere Schlauchstücke miteinander zu verbinden,

da an Verbindungsstellen Wasser austreten kann. Wenn es sich nicht vermeiden lässt, den

Schlauch zu verlängern, dichten Sie die Verbindungsstellen mit Silikon ab. (Verwenden Sie kein

Isolierband zum Abdichten.)

Sie können das Ende des Abwasserschlauchs auf drei unterschiedliche Arten anschließen:

1. Schlauch in ein Spülbecken hängen: Hängen Sie den Abwasserschlauch in eine Höhe von maximal

90 cm. Wenn das Ende des Abwasserschlauchs über dem Boden verlegt werden muss, empfehlen

wir eine Höhe von 60 - 90 cm. Damit der Abwasserschlauch gekrümmt bleibt, setzen Sie ihn in die

mitgelieferte Kunststo -Schlauchführung ein. Befestigen Sie die Schlauchführung mit einem Haken an

der Wand oder am Hahn, oder fi xieren Sie sie auf andere Weise, sodass der Schlauch nicht aus dem

Becken rutschen kann. AbwasserschlauchSchlauchführung 90 cm Kabelbinder 2. Bringen Sie den Abwasserschlauch und die Schlauchführung an, und befestigen Sie sie mit dem

3. Sie können das Kondenswasser durch den angeschlossenen Zubehörschlauch (langer

Abwasserschlauch) direkt über den Abwasserauslass abfl ießen lassen.

Abwasserschlauch anschließen:

Sie können das beim Trocknen entstehende Kondenswasser sofort abfl ießen lassen, indem Sie

den Abwasserschlauch an den Abwasserstutzen anschließen.

1. Montieren Sie den Schlauchanschluss und den Schlauch.

Achten Sie darauf, dass Schlauchanschluss und

Zubehörschlauch fest mit einander verbunden sind, da

ansonsten Wasser austreten kann.

2. Schließen Sie das Schlauchende an den Abwasserstutzen

an. VORSICHTVORSICHT Aufstellen des Geräts Schlauchanschluss DV90H8000HW-03407E-04_DE_150706.indd Sec3:16DV90H8000HW-03407E-04_DE_150706.indd Sec3:16 2015-07-06  3:23:582015-07-06  3:23:58Deutsch - 17

INSTALLATION ÜBEREINANDER Wenden Sie sich beim Kauf des zusätzlichen Stapelbausatzes an unser Samsung-

Kundendienstzentrum oder Ihren örtlichen Händler. [Teilenummer SK-DH / SK-DA / SKK-DF]

Der Stapelbausatz ist modellabhängig.

Verwenden Sie das Gerät frühestens nach 1 Stunde, wenn Sie es bei der Installation des

Stapelbausatzes kippen, damit sich das Öl im Kompressor stabilisieren kann.

1. Legen Sie das Gerät vorsichtig auf die Seite. Verwenden

Sie das Verpackungsmaterial als Polster, damit Sie die

Oberfl ächen des Geräts nicht zerkratzen.

2. Bringen Sie die Gummipolster auf der Unterseite des Geräts

• Nehmen Sie dazu die 4 Gummipolster im Zubehörpaket.

Setzen Sie die Gummipolster in die Ö nungen auf der

Unterseite der Nivellierfüße ein.

• Erwerben Sie zusätzlich den Stapelbausatz.

3. Stellen Sie das Gerät wieder aufrecht hin.

Der Stapelbausatz kann nur für Samsung-Geräte verwendet

4. Bringen Sie die Klammer am Gerät an.

• Entfernen Sie links auf der Rückseite des Geräts die

Befestigungsschraube des Gerätedeckels. Richten Sie die

Bohrung der Klammer über der Gewindebohrung für die

Befestigungsschraube aus, und setzen Sie die Schraube

Ziehen Sie die Schraube noch nicht fest, damit die Klammer

einfacher über die Bohrung am Gerät gebracht werden kann.

• Wiederholen Sie den obigen Arbeitsschritt für die rechte Seite.

VORSICHT AUFSTELLEN DES GERÄTS Klammer für Stapelaufstellung

DV90H8000HW-03407E-04_DE_150706.indd Sec3:17DV90H8000HW-03407E-04_DE_150706.indd Sec3:17 2015-07-06  3:23:592015-07-06  3:23:59Deutsch - 18

5. Stellen Sie den Trockner mit den Klammern auf die

• Heben Sie den Trockner auf die Waschmaschine.

Schützen Sie das Bedienfeld der Waschmaschine mit

etwas Pappe o. Ä. Achten Sie darauf, den Trockner

ausreichend hoch zu heben, damit er nicht gegen das

Bedienfeld der Waschmaschine stößt.

• Da das Gerät schwer und sperrig ist, empfehlen

wir, den Trockner mit mehr als zwei Personen auf

die Waschmaschine zu heben. Andernfalls können

Verletzungen die Folge sein.

Richten Sie die Bohrungen in der Klammer über den Bohrungen auf der Rückseite des

Trockners aus. Ziehen Sie die M4 x 12-Befestigungsschrauben mit einem Schraubendreher an.

• Ziehen Sie zuerst die Schrauben der Waschmaschinenhalteklammer und dann alle

Schrauben des Stapelbausatzes fest.

6. Schließen Sie die Installation ab.

• Informationen zum Abschließen der Waschmaschineninstallation entnehmen Sie bitte der

Installationsanleitung der jeweiligen Waschmaschine.

• Informationen zum Abschließen der Trocknerinstallation entnehmen Sie bitte der

Installationsanleitung des jeweiligen Trockners.

• Schieben oder heben Sie den Geräteturm aus Waschmaschine und Trockner vorsichtig an

die gewünschte Stelle. Benutzen Sie Filzpolster oder andere Hilfsmittel zum Schieben, die

beim Bewegen des Geräteturms helfen und den Fußboden schützen.

Schieben Sie den Trockner nicht mehr, nachdem Sie ihn auf der Waschmaschine befestigt

haben. Sie könnten sich beim Verschieben des Trockners die Finger einklemmen.

SCHRAUBENABDECKUNG Der Kopf der Türschraube kann mit den (2) mitgelieferten Schraubenabdeckungen verdeckt werden.

So verdecken Sie den Schraubenkopf

1. Entfernen Sie die Schutzfolie (A) und die Trennfolie (B) von der

2. Setzen Sie die Schraubenabdeckung (C) auf den

Die mitgelieferte Schraubenabdeckung ist nur für diesen Zweck konzipiert.

Die Schraubenabdeckung ist nur für weiße Modelle erhältlich. WARNUNGWARNUNG Aufstellen des Geräts

A B C TrocknerWaschmaschine DV90H8000HW-03407E-04_DE_150706.indd Sec3:18DV90H8000HW-03407E-04_DE_150706.indd Sec3:18 2015-07-06  3:23:592015-07-06  3:23:59Deutsch - 19

Betriebsanleitung, Tipps

Um die Gefahr von Bränden, Stromschlägen oder Verletzungen zu verhindern, lesen Sie vor der

Verwendung dieses Geräts die WICHTIGEN SICHERHEITSHINWEISE.

Wenn Sie nicht die Option Anti Kreuk (Knitterschutz) ausgewählt haben, sollten Sie die Wäsche

unmittelbar nach Ende des Wasch- und Trockenvorgangs aus dem Gerät nehmen. Wenn Sie die

Wäsche nicht sofort aus der Waschtrommel entnehmen, kann es zu Knitter- und Faltenbildung kommen.

ÜBERSICHT ÜBER DAS BEDIENFELD 3 4 5 6 710 12 1 118 9 2

Grafi sche Digitalanzeige

Hier werden die Restzeit für das laufende Programm, alle Programminformationen sowie

Fehlermeldungen angezeigt.

Wenn Sie die Taste Start/Pause drücken, wird im Display die geschätzte Restzeit des

aktuellen Programms angezeigt. Die geschätzte Restzeit kann während der Dauer des

Programms schwanken.

Die Trockenprogrammanzeige leuchtet, bis der Trockenvorgang beendet ist.

Wenn Ihr Trockner sich in der Kühlphase befi ndet, leuchtet die Kühlprogrammanzeige. Wenn

Ihr Trockner im Programm Anti Kreuk (Knitterschutz) ausgeführt wird, leuchtet die Anzeige für

Anti Kreuk (Knitterschutz).

Nach Abschluss des jeweiligen Programms wird im Display so lange die Meldung „End

(Ende)“ angezeigt, bis Sie die Taste Start/Pause oder Leistung drücken. Wenn das Gerät

während eines Programms angehalten wird, leuchten die Anzeigen so lange, bis Sie die Taste

Start/Pause drücken.

Programmwahlschalter

Beim Einschalten des Trockners ist als Standardprogramm [Katoen (Baumwolle)]

KASTDROOG (SCHRANKTROCKEN)

Wählen Sie mit dem Programmwahlschalter das gewünschte Programm aus.

Katoen (Baumwolle) - Dieses Programm eignet sich für durchschnittlich oder leicht

verschmutzte Baumwollsachen, Bettwäsche, Tischtücher, Unterwäsche, Handtücher, Hemden

• EXTRA DROOG (EXTRATROCKEN) - Dieses Programm ist für unempfi ndliche

Gewebearten und Kleidung gedacht, die sehr trocken werden soll.

• KASTDROOG (SCHRANKTROCKEN)

- Hiermit lassen sich Baumwollsachen,

Unterwäsche und Leinen hervorragend trocknen (für Jeans NICHT geeignet).

• STRIJKDROOG (BÜGELTROCKEN) - In diesem Programm wird das Trocknen bei einer

für das Bügeln geeigneten Restfeuchtigkeit beendet.

Synthetisch (Pfl egeleicht) - Dieses Programm ist für leicht oder durchschnittlich

verschmutzte Blusen, Hemden usw. aus Polyester (Diolen, Trevira), Polyamid (Perlon, Nylon)

oder ähnlichen Mischgeweben geeignet.

• EXTRA DROOG (EXTRATROCKEN) - Dieses Programm ist für unempfi ndliche

Gewebearten und Kleidung gedacht, die sehr trocken werden soll.

• KASTDROOG (SCHRANKTROCKEN) - Mit diesem Programm können Hemden, Blusen,

Bettwäsche und Tischtücher getrocknet werden. (Für Jeans NICHT geeignet).

• STRIJKDROOG (BÜGELTROCKEN) - In diesem Programm wird das Trocknen bei einer

für das Bügeln geeigneten Restfeuchtigkeit beendet.

WARNUNG BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407E-04_DE_150706.indd Sec5:19DV90H8000HW-03407E-04_DE_150706.indd Sec5:19 2015-07-06  3:23:592015-07-06  3:23:59Deutsch - 20

SNEL DROOG (SUPER KURZ) In diesem Programm wird automatisch eine Trockendauer

von 60Minuten eingestellt.

WARME LUCHT (LÜFTEN WARM) - Dieses Programm eignet sich für kleine Wäschestücke,

vorgetrocknete Wäsche und normales Gewebe bei einer Programmdauer von 30 Minuten.

KOUDE LUCHT (LÜFTEN KALT) - Dieses Programm ist für alle Kleidungsstücke bestimmt,

die aufgefrischt, aber nicht erwärmt werden sollen.

TIMER (ZEITL. TROCKNEN) - Bei Verwendung der Funktion „Zeitl. Trocknen“ können Sie die

gewünschte Programmdauer auswählen.

Zum Einstellen der Trockendauer drehen Sie den Programmwahlschalter auf „Zeitl. Trocknen“,

und drücken Sie dann die die Taste Tijd (Dauer). Wählen Sie durch ggf. mehrmaliges

Drücken der Taste Tijd (Dauer) die gewünschte Zeiteinstellung aus.

Die Programmdauer verlängert sich in der folgenden Reihenfolge um jeweils 30 Minuten:

(Standard) 90Min.  120Min.  150 Min.  30 Min.  60 Min.  90 Min.

Wenn Sie nach Ablauf eines normalen Trockenprogramms feststellen, dass die

Wäsche noch nicht vollständig getrocknet ist, können Sie mit Hilfe des Programms

TIMER (ZEITL. TROCKNEN) die Trockendauer verlängern.

Wenn Sie nach Ablauf eines Trockenprogramms feststellen, dass die Wäsche noch nicht

vollständig getrocknet ist, können Sie mit Hilfe des Programms TIMER (ZEITL. TROCKNEN)

die Trockendauer verlängern.

WOL (WOLLE) - Dieses Programm ist ausschließlich für maschinen- und trocknergeeignete

Wollprodukte bestimmt.

Bessere Trocknungsergebnisse erreichen Sie, indem Sie die Wäsche vor dem Trocknen

Wenn Sie den Trockner überladen, erzielen Sie nur eine unzureichende Trocknung.

Die maximalen Lademengen für die verschiedenen Trockenprogramme fi nden Sie in

der Programmtabelle im Anhang.

ZEER FIJN (FEINWÄSCHE) - Das Programm für Feinwäsche wurde speziell für

Damenunterwäsche entwickelt.

OUTDOOR KLEDING (OUTDOOR) - Dieses Programm ist für wasserdichte Kleidungsstücke

wie Berg-, Ski- und Sportbekleidung entwickelt. Es ist für Funktionssto e und Fasern wie

Spandex, Stretch und Mikrofaser bestimmt. Wir empfehlen, dieses Trockenprogramm zu

verwenden, nachdem Sie die Wäsche mit einem Programm für Outdoor-Kleidung gewaschen

SPORTKLEDING (SPORTKLEIDUNG) - Dieses Programm ist für leichte Sportbekleidung, z.

B. Trainingsanzüge, geeignet.

Anti Kreuk (Knitterschutz)

Im Knitterschutzprogramm wird die Wäsche am Ende des Trockenvorganges ungefähr

120Minuten lang intervallgesteuert in kalter Luft getrocknet, um die Entstehung von Knittern

in der Wäsche zu reduzieren. Drücken Sie die Taste Anti Kreuk (Knitterschutz), um diese

Funktion zu aktivieren.

Wenn der Knitterschutz aktiviert ist, leuchtet die entsprechende Anzeige am Bedienfeld. Die

auf diese Weise getrocknete Wäsche knittert nicht, weil die Trommel nach dem Trocknen

in regelmäßigen Abständen rotiert wird. (Die Trommel wird auch dann in regelmäßigen

Abständen rotiert, wenn im Display die Meldung „End (Ende)“ angezeigt wird.)

Droogtegraad (Trockengrad)

Durch Drücken der Taste Droogtegraad (Trockengrad) können Sie für die Programme

Katoen (Baumwolle) und Synthetisch (Pfl egeleicht) den gewünschten Trockengrad einstellen.

Neben dem ausgewählten Trockengrad leuchtet die entsprechende Anzeige.

Mit jedem Betätigen der Taste Droogtegraad (Trockengrad) ändert sich der Trockengrad in

der folgenden Reihenfolge:

3: MEHR Betriebsanleitung, Tipps

Mit Hilfe der Taste Tijd (Dauer) können Sie für die Programme TIMER (ZEITL. TROCKNEN),

WARME LUCHT (LÜFTEN WARM) und KOUDE LUCHT (LÜFTEN KALT) die Programmdauer

30 Min.  60 Min.  90 Min.  120 Min.  150 Min. (die Optionen „120 Min.“

und „150 Min.“ sind in den Programmen WARME LUCHT (LÜFTEN WARM)

und KOUDE LUCHT (LÜFTEN KALT) nicht verfügbar.) Eine manuelle Einstellung

der Programmdauer ist nur für die Programme TIMER (ZEITL. TROCKNEN),

SNEL DROOG (SUPER KURZ), WARME LUCHT (LÜFTEN WARM) und

KOUDE LUCHT (LÜFTEN KALT) möglich. Für alle anderen Programme werden die genauen

Zeiten anhand des sich ändernden Feuchtigkeitsgrads bestimmt.

(Signal Mischbeladung) -Taste

Der Benutzer wird mit einem Signalton benachrichtigt, wenn der durchschnittliche

Trockengrad „feucht“ (zu 80 % trocken) erreicht ist und die Wäsche verschiedene Arten von

Materialien und Gewebearten enthält.

In diesem Fall blinkt die LED der Taste für „Mixed Load Bell (Signal Mischbeladung)“.

(Beleuchtung) -Taste

Die Trommel wird beim Trocknen beleuchtet.

Die Beleuchtung kann nicht nur während, sondern auch nach dem Trockenvorgang

eingeschaltet werden. Wenn Sie die Trommelbeleuchtung nicht innerhalb von 5

Minuten wieder ausschalten, übernimmt das Gerät dies automatisch für Sie. Weitere

Informationen erhalten Sie auf Seite 23.

Geluid Uit (Ton ein/aus) -Taste

Die Funktion Geluid Uit (Ton ein/aus) können Sie bei jedem Programm auswählen. Bei

Auswahl dieser Taste wird der Signalton für alle Programme deaktiviert. Diese Einstellung

bleibt auch dann erhalten, wenn das Gerät mehrmals nacheinander ein- und ausgeschaltet

wird. Weitere Informationen erhalten Sie auf Seite 22.

(Programm-Ende) -Taste

Durch ggf. mehrmaliges Drücken dieser Taste wählen Sie die gewünschte Option für die

Funktion Uitgesteld Einde (Programm-Ende) aus.

(Verzögerung von 1 bis 19 Stunden in Schritten von einer Stunde.)

Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

Weitere Informationen erhalten Sie auf Seite 22.

Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones

überprüfen. Halten Sie zum Ausführen der Funktion Smart Check die Taste Smart Check 3

Sekunden lang gedrückt. Weitere Informationen erhalten Sie auf Seite 23.

Drücken Sie diese Taste, um ein Trockenprogramm zu starten. Wenn Sie die Taste im

laufenden Betrieb des Trockners einmal drücken, wird das Gerät angehalten. Drücken Sie

diese Taste erneut, um das Programm fortzusetzen.

Drücken Sie diese Taste, um Ihren Trockner ein- bzw. auszuschalten. Wenn das Gerät

eingeschaltet ist und innerhalb von 10 Minuten keine Benutzereingabe erfolgt, wird das Gerät

automatisch ausgeschaltet.

Wenn Sie Wäsche in das Gerät füllen, die gerade gewaschen und geschleudert wurde und stark in sich verknotet

ist, verringert sich möglicherweise die Trockenleistung und die Gerätetür könnte sich ö nen. Wir empfehlen daher,

die Wäsche zu entwirren und aufzulockern, bevor Sie sie in das Gerät geben.

Bedeutung der Anzeigen im Display:

Trockenvorgang läuft Kondenswasser wird entfernt

Kühlvorgang läuft Kindersicherung Ein/Aus

Anhalten Anti Kreuk (Knitterschutz)

Anti Kreuk (Knitterschutz) läuft

Alarm für Reinigung des

Wärmetauscherfi lters

Filtereinsatz überprüfen Geluid Uit (Ton ein/aus)

Uitgesteld Einde (Programm-Ende)

Gemengde Was (Signal Mischbeladung)

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407E-04_DE_150706.indd Sec5:21DV90H8000HW-03407E-04_DE_150706.indd Sec5:21 2015-07-06  3:23:592015-07-06  3:23:59Deutsch - 22

KINDERSICHERUNG Mit dieser Funktion können Sie verhindern, dass Kinder mit dem Trockner spielen.

Aktivieren/Deaktivieren

Um die Funktion Kindersicherung zu

aktivieren/deaktivieren, halten Sie die Tasten

Gemengde Was (Signal Mischbeladung) und

Trommelverlichting (Beleuchtung) gleichzeitig

3Sekunden lang gedrückt.

Wenn die Funktion aktiviert ist, leuchtet im Display die

Meldung „Kindersicherung

• Die Funktion Kindersicherung ist verfügbar, sobald

das Gerät eingeschaltet wird.

• Nachdem die Funktion Kindersicherung

aktiviert wurde, steht bis zum Deaktivieren der

Funktion Kindersicherung keine Taste außer der

Leistung-Taste zur Verfügung.

• Die Funktion ist auch nach dem Einschalten des

Geräts Kindersicherung weiterhin aktiviert.

• Wenn keine Taste außer der Leistung-Taste funktioniert, überprüfen Sie anhand der Anzeige

für die Kindersicherung, ob die Funktion aktiviert ist.

PROGRAMM-ENDE Sie können eine Zeit innerhalb von 1 bis 19 Stunden (in Schritten von 1 Stunde) einstellen, mit deren Erreichen

das Trockenprogramm beendet sein soll. Die angezeigte Zeit gibt an, wann das Trockenprogramm endet.

Für die Funktion Uitgesteld Einde (Programm-Ende) kann je nach Programm eine Einstellung zwischen

1 und 19 Stunden gewählt werden.

1. Stellen Sie das Trockenprogramm für Ihre Wäsche entweder manuell ein, oder wählen Sie eines der

sensorgesteuerten Automatikprogramme aus.

2. Wählen Sie durch ggf. mehrmaliges Drücken der Taste Uitgesteld Einde (Programm-Ende) die

gewünschte Verzögerungszeit aus. Nach dem Einstellen der Verzögerungszeit wird die Funktion

Uitgesteld Einde (Programm-Ende) aktiviert.

3. Drücken Sie die Taste Start/Pause. Die Anzeige „Uitgesteld Einde (Programm-Ende)

im Display wird die eingestellte Zeit heruntergezählt.

4. Wenn Sie die Funktion Uitgesteld Einde (Programm-Ende) abbrechen möchten, drücken Sie die Taste

Leistung, und schalten Sie das Gerät anschließend wieder ein.

TON EIN/AUS Die Funktion Geluid Uit (Ton ein/aus) können Sie bei jedem Programm auswählen. Bei Auswahl dieser Taste

wird der Signalton für alle Programme deaktiviert. Diese Einstellung bleibt auch dann erhalten, wenn das

Gerät mehrmals nacheinander ein- und ausgeschaltet wird.

Aktivieren/Deaktivieren

Zum Aktivieren bzw. Deaktivieren der Funktion

Geluid Uit (Ton ein/aus)

drücken Sie die Taste

Betriebsanleitung, Tipps 3 sek DV90H8000HW-03407E-04_DE_150706.indd Sec5:22DV90H8000HW-03407E-04_DE_150706.indd Sec5:22 2015-07-06  3:24:002015-07-06  3:24:00Deutsch - 23

SMART CHECK Mit dieser Funktion können Sie den Status des Trockners mit Hilfe Ihres Smartphones überprüfen.

Die Funktion Smart Check wurde optimiert für:

Galaxy-Serie und iPhone (bei manchen Modellen nicht unterstützt)

Herunterladen der Samsung Smart Washer-App

Laden Sie die App Samsung Smart Washer im Android Market oder Apple App Store auf Ihr

Smartphone herunter, und installieren Sie sie. Sie fi nden die App ganz einfach, indem Sie nach

„Samsung Smart Washer“ suchen.

Verwenden von Smart Check

Wenn die Funktion Smart Check nicht ausgeführt

werden kann, halten Sie die Taste Smart Check

3Sekunden lang gedrückt.

Die Funktion Smart Check kann nur dann verwendet

werden, wenn der Trockner eingeschaltet ist.

Anschließend wird die Funktion deaktiviert, und es

ertönt kein Signalton, selbst wenn Sie die Taste

3Sekunden lang gedrückt halten.

Wenn Sie die Taste Smart Check nicht mindestens

3Sekunden lang gedrückt halten, wird der Befehl vom

Trockner nicht erkannt und es ertönt ein Fehlersignalton.

2. Die LED-Anzeigen im Display leuchten nacheinander 2 bis 3 Sekunden lang auf.

Anschließend wird der Smart Check-Code im Display des Trockners angezeigt.

3. Führen Sie die App Samsung Smart Washer auf Ihrem Smartphone aus, und tippen

Sie auf Smart Check.

Je nach eingestellter Sprache wird „Smart Check“ möglicherweise als „Smart Care“

4. Richten Sie die Kamera Ihres Smartphones auf den Smart Check-Code, der im Display des

Trockners angezeigt wird.

• Wenn sich im Display das Licht einer Lampe, Glühbirne oder einer Leuchtsto röhre spiegelt,

kann das Smartphone den Smart Check-Code möglicherweise nicht erkennen.

Wenn Sie das Smartphone in einem zu großen Winkel zum Display halten, wird der Fehlercode

möglicherweise nicht erkannt. Für ein optimales Ergebnis halten Sie das Smartphone so, dass

das Smartphone parallel oder nahezu parallel zum Display ausgerichtet ist.

5. Wenn das Smartphone im richtigen Winkel ausgerichtet ist, wird der Smart Check-Code

automatisch erkannt, und die Details zum Status Ihres Trockners, der festgestellte Fehler

sowie die empfohlenen Gegenmaßnahmen werden auf Ihrem Smartphone angezeigt.

6. Wenn das Smartphone den Smart Check-Code auch nach dem zweiten Mal nicht erkennt,

geben Sie den im Display Ihres Trockners angezeigten Smart Check-Code manuell in die App

„Samsung Smart Washer“ ein.

TROMMELBELEUCHTUNG (NUR BESTIMMTE MODELLE)

Die Trommel wird beim Trocknen beleuchtet.

Ein- und Ausschalten

Wenn Sie die Innenbeleuchtung ein- oder ausschalten möchten, drücken Sie gleichzeitig beide

Tasten für Trommelverlichting (Beleuchtung).

Dieser Vorgang ist nur dann möglich, wenn das Gerät eingeschaltet ist. Wenn Sie die

Trommelbeleuchtung nicht innerhalb von 5 Minuten wieder ausschalten, übernimmt das

Gerät dies automatisch für Sie.

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407E-04_DE_150706.indd Sec5:23DV90H8000HW-03407E-04_DE_150706.indd Sec5:23 2015-07-06  3:24:012015-07-06  3:24:01Deutsch - 24

FACHTROCKNUNG (NUR BESTIMMTE MODELLE)

Einsetzen des Trocknerfachs

1. Ö nen Sie die Gerätetür.

2. Legen Sie das Trocknerfach so in die Trommel, dass die Frontlippe des Trocknerfachs über

dem Filtereinsatz liegt.

3. Legen Sie die zu trocknenden Kleidungsstücke so in das Fach, dass ausreichend Platz für

eine optimale Luftzirkulation bleibt.

4. Schließen Sie die Gerätetür.

5. Drücken Sie die Taste Leistung.

Drehen Sie den Programmwahlschalter auf die Position TIMER (ZEITL. TROCKNEN), und stellen

Sie dann durch Drücken der Taste Tijd (Dauer) die gewünschte Programmdauer ein.

• Sie können eine Programmdauer von bis zu 150 Minuten einstellen. Wählen Sie die

Programmdauer entsprechend der Feuchtigkeit und dem Gewicht der Kleidungsstücke.

Möglicherweise muss der Timer erneut gestellt werden, wenn eine längere

Trockenzeit erforderlich ist. (Wir empfehlen, für die Fachtrocknung das Programm

TIMER (ZEITL. TROCKNEN) zu verwenden.)

7. Drücken Sie die Taste Start/Pause.

EMPFOHLENE KLEIDUNGSSTÜCKE HINWEIS: (MAX. 1,5kg)

Waschbare Sweatshirts

(Falten und fl ach in das Trocknerfach legen)

Bei Verwendung der Fachtrocknung müssen Sie

die zu trocknenden Kleidungsstücke falten und

in das Fach legen, damit sie nicht knittern.

Plüschtiere mit Füllung

(gefüllt mit Baumwolle oder Polyester)

Plüschtiere mit Füllung

(gefüllt mit Schaum oder Gummi)

Kopfkissen mit Schaumgummi

Um Sportschuhe zu trocknen, stellen Sie die

Schuhe mit den Sohlen nach unten in das

Wenn Sie Bekleidung mit Schaumgummi-, Kunststo - oder Gummiteilen bei hoher

Temperatur trocknen, kann die Kleidung beschädigt werden und es besteht Brandgefahr.

Um Beschädigungen zu vermeiden, verwenden Sie daher zum Trocknen von Schuhen stets

die Fachtrocknung. WARNUNGVORSICHT Betriebsanleitung, Tipps Fachtrocknung DV90H8000HW-03407E-04_DE_150706.indd Sec5:24DV90H8000HW-03407E-04_DE_150706.indd Sec5:24 2015-07-06  3:24:012015-07-06  3:24:01Deutsch - 25

BELADEN SIE DEN TROCKNER ORDNUNGSGEMÄSS.

• Trocknen Sie nur eine Wäscheladung gleichzeitig.

• Mischladungen mit schweren und leichten Gewebearten trocknen unterschiedlich. Dies kann dazu

führen, dass die leichten Kleidungsstücke bereits trocken sind, während die schweren am Ende des

Trockenprogramms noch feucht sind.

• Wenn nur ein oder zwei Kleidungsstücke getrocknet werden müssen, trocknen Sie stets ähnliche

Wäschestücke zur gleichen Zeit.

Auf diese Weise verbessern Sie die Bewegung in der Trommel und somit die Trockenleistung.

• Durch ein Überladen des Geräts schränken Sie die Bewegung der Wäsche in der Trommel ein. Dies

führt zu ungleichmäßiger Trocknung und bei manchen Gewebearten zu übermäßigem Verknittern.

• Trocknen Sie die Wäsche nur, nachdem sie in einer geeigneten Waschmaschine geschleudert wurde.

• Ungewaschene Textilien sollten nicht getrocknet werden.

• Textilien, die mit Öl, Alkohol, Benzin usw. in Kontakt gekommen sind, dürfen nicht getrocknet werden.

1. Beladen Sie den Trockner – NICHT Überladen.

2. Schließen Sie die Gerätetür.

3. Wählen Sie das geeignete Programm und die gewünschten Zusatzoptionen für die Wäsche aus.

4. Drücken Sie die Taste Start/Pause.

5. Die Trockneranzeige leuchtet.

6. Im Display wird die geschätzte Programmdauer angezeigt.

Die angezeigte Zeit kann schwanken, um die verbleibende Trockenzeit genauer wiederzugeben.

• Am Ende des Trockenprogramms wird im Display „End (Ende)“ angezeigt.

• Durch Drücken der Netztaste brechen Sie das laufende Programm ab und halten den Trockner an.

• Die einzelnen Schritte für Trocknung, Kühlung und Anti Kreuk (Knitterschutz) des ausgewählten

Programms werden anhand der entsprechenden Leuchtanzeigen auf dem Display angezeigt.

BETRIEBSANLEITUNG UND TIPPS DV90H8000HW-03407E-04_DE_150706.indd Sec5:25DV90H8000HW-03407E-04_DE_150706.indd Sec5:25 2015-07-06  3:24:012015-07-06  3:24:01Deutsch - 26

Reinigung und Pfl ege

Sprühen Sie zum Reinigen kein Wasser direkt auf das Gerät. Verwenden Sie zum Reinigen des Geräts

nicht Benzol, Verdünner, Alkohol oder Aceton.

- Andernfalls kann es zu Verfärbungen, Verformungen, Schäden, einem Stromschlag oder Brand kommen.

Vergewissern Sie sich vor dem Reinigen des Geräts, dass der Netzstecker aus der Steckdose gezogen

Während des Trockenprogramms kann am Bedienfeld und der Gerätetür Feuchtigkeit kondensieren.

SÄUBERN SIE DEN FILTEREINSATZ

• Nach jedem Trocknen.

• Um die Programmdauer zu verkürzen.

• Um eine höhere Energiee zienz zu ermöglichen.

Verwenden Sie Ihren Trockner nicht, wenn der Filter nicht eingesetzt ist.

Es besteht die Gefahr einer Beschädigung der Wäsche, wenn Sie sie ohne Filtereinsatz trocknen.

REINIGEN DES WÄRMETAUSCHERS Reinigen Sie die scharfkantige Oberfl äche des Wärmetauschers mit einer weichen Bürste oder einem

(Wir empfehlen, den Wärmetauscher mindestens einmal monatlich zu reinigen.)

Berühren Sie den Wärmetauscher nicht mit der Hand. Andernfalls besteht Verletzungsgefahr.

BEDIENFELD Verwenden Sie zum Reinigen ein weiches, feuchtes Tuch. Verwenden Sie keine Scheuermittel.

Sprühen Sie keine Reinigungsmittel auf das Bedienfeld.

Die Oberfl äche des Bedienfelds kann durch bestimmte Vorbehandlungsmittel und Fleckentferner beschädigt

Wenden Sie solche Mittel nur in sicherer Entfernung vom Trockner an, und wischen Sie eventuelle Reste

bzw. versehentlich aufgesprühte Rückstände sofort auf.

TROMMEL AUS ROSTFREIEM STAHL Um die Trommel aus rostfreiem Stahl zu reinigen, verwenden Sie ein feuchtes Tuch mit einem milden, für

Oberfl ächen aus rostfreiem Stahl geeigneten Reinigungsmittel.

Wischen Sie Rückstände von Reinigungsmitteln auf, und trocknen Sie die Trommel mit einem sauberen

TROCKNERGEHÄUSE Der ganze Trockner besitzt ein Hochglanzfi nish. Reinigen Sie ihn mit einem weichen, feuchten Tuch.

Verwenden Sie keine Scheuermittel. Schützen Sie die Oberfl äche vor scharfen Gegenständen, da diese das

Hochglanzfi nish zerkratzen oder beschädigen können.

Stellen Sie keine schweren oder scharfen Gegenstände oder eine Waschmitteltonne auf das Gerät.

Bewahren Sie sie stattdessen auf dem gekauften Podest oder in einer separaten Aufbewahrungsbox auf. WARNUNGWARNUNGVORSICHTVORSICHT DV90H8000HW-03407E-04_DE_150706.indd Sec10:26DV90H8000HW-03407E-04_DE_150706.indd Sec10:26 2015-07-06  3:24:012015-07-06  3:24:01Deutsch - 27

ENTFERNEN DES KONDENSWASSERS ( )

1. Ziehen Sie den Wasserbehälter nach vorne heraus.

Achten Sie darauf, das Wasser aus dem Behälter nicht zu

verschütten. Der Wasserbehälter ist schwer. Halten Sie ihn

deshalb mit beiden Händen fest, wenn Sie ihn aus dem

Gerät entfernen. Andernfalls besteht Verletzungsgefahr am

2. Lassen Sie das Kondenswasser aus dem Wasserbehälter

• Lassen Sie das Kondenswasser nach jedem Trocknen

aus dem Wasserbehälter ab.

Sie sollten das Wasser nach jedem Einsatz des Geräts

ablassen, da ansonsten die Gefahr eines Wasseraustritts

Wenn Sie den Wasserbehälter geleert haben und die Starttaste drücken, erlischt im LED-

Display das Symbol für ein Erreichen des maximalen Füllstands im Wasserbehälter (

REINIGEN DES FILTEREINSATZES ( )

1. Ö nen Sie die Gerätetür, und ziehen Sie den Filtereinsatz

2. Ö nen und reinigen Sie den Filtereinsatz.

• Reinigen Sie den Filtereinsatz, nachdem Sie den

Trockner verwendet haben.

• Wenn Sie den Filtereinsatz nicht entsprechend dem angegebenen Reinigungsintervall

säubern, verringert sich die Trockenleistung und es besteht Brandgefahr. Achten Sie deshalb

darauf, stets die Reinigungsintervalle für den Filtereinsatz einzuhalten.

• Wenn der Filtereinsatz beschädigt oder zerbrochen ist, sinkt die Trocknungsleistung und es

besteht Brandgefahr. Achten Sie deshalb darauf, den Filtereinsatz in diesem Fall zu tauschen.

• Reinigen Sie den Filtereinsatz nach jedem Trocknen.

• Wenn die Oberfl äche des Filtereinsatzes feucht ist, verwenden Sie ihn erst, nachdem er

vollständig getrocknet ist.

VORSICHTWARNUNGVORSICHT REINIGUNG UND PFLEGE Filtereinsatz

DV90H8000HW-03407E-04_DE_150706.indd Sec10:27DV90H8000HW-03407E-04_DE_150706.indd Sec10:27 2015-07-06  3:24:012015-07-06  3:24:01Deutsch - 28

REINIGEN DES WÄRMETAUSCHERFILTERS ( )

1. Ö nen Sie die Abdeckung des Kondensatorfachs.

2. Ö nen Sie die Befestigungshebel.

3. Entnehmen Sie den Filter des Wärmetauschers.

4. Wenn Sie vergessen, den Wärmetauscherfi lter in

regelmäßigen Abständen zu reinigen, werden Sie zu

gegebener Zeit durch eine leuchtende oder blinkende

Anzeige am Display daran erinnert.

Überprüfen Sie den Wärmetauscherfi lter, und reinigen

Sie ihn nötigenfalls, um Verstopfungen durch Flusen

• Entnehmen Sie den Schwamm aus der Filtereinheit,

und reinigen Sie ihn durch Auswringen unter fl ießendem

Wasser. Reinigen Sie das Filtergitter mit einer weichen

Bürste. Lassen Sie den Wärmetauscherfi lter nach der

Reinigung mit Wasser vollständig trocknen, bevor Sie ihn

• Reinigen Sie den Wärmetauscherfi lter nach jedem zweiten Programm.

• Wenn die Anzeige leuchtet oder blinkt, überprüfen Sie den Wärmetauscher, und reinigen Sie

den Filter nötigenfalls, um Verstopfungen durch Flusen vorzubeugen.

5. Verwenden Sie zum Reinigen eine weiche Bürste oder einen

(Wir empfehlen, den Wärmetauscher mindestens einmal im

Berühren Sie den Wärmetauscher nicht mit der Hand.

Andernfalls besteht Verletzungsgefahr.

• Wenn Sie den Wärmetauscherfi lter nach dem Reinigen wieder einsetzen, vergewissern

Sie sich, dass die Befestigungshebel geschlossen sind. VORSICHTVORSICHTVORSICHT Reinigung und Pfl ege

DV90H8000HW-03407E-04_DE_150706.indd Sec10:28DV90H8000HW-03407E-04_DE_150706.indd Sec10:28 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 29

PFLEGEHINWEISE Beachten Sie beim Trocknen spezieller Kleidungsstücke die Pfl egehinweise auf dem Etikett oder

die Anweisungen des Herstellers. Wenn kein Pfl egeetikett vorhanden ist, nehmen Sie die folgenden

Informationen als Richtschnur.

Bettlaken und Bettdecken • Befolgen Sie die Pfl egeanweisungen auf den Etiketten, oder trocknen

Sie die Wäschestücke bei hoher Temperatur und dem Programm

Katoen (Baumwolle)(KASTDROOG (SCHRANKTROCKEN) ).

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet

sind, ehe Sie sie verwenden oder weglegen.

• Um gleichmäßige Trocknung zu erzielen, ist möglicherweise eine

Neuanordnung erforderlich.

Bettwäsche • Verwenden Sie das Programm Katoen (Baumwolle)

(KASTDROOG (SCHRANKTROCKEN)

), und geben Sie immer

nur ein Laken in den Trockner, damit es gut verwirbelt wird.

• Vergewissern Sie sich, dass die Wäschestücke gründlich getrocknet

sind, ehe Sie sie verwenden oder weglegen.

Sto windeln • Verwenden Sie das Programm Katoen (Baumwolle)

(KASTDROOG (SCHRANKTROCKEN)

), und stellen Sie eine hohe

Temperatur ein, um weiche und kuschelige Windeln zu erhalten.

Wäsche mit Daunenfüllung

(Jacken, Schlafsäcke,

• Verwenden Sie das Programm Katoen (Baumwolle)

(KASTDROOG (SCHRANKTROCKEN)

) bei niedriger Temperatur.

• Wenn Sie ein paar trockene Handtücher dazugeben, verkürzen Sie

die Trockenzeit und absorbieren Feuchtigkeit.

• KEINESFALLS bei hoher Temperatur trocknen. Verwenden Sie das

Programm KOUDE LUCHT (LÜFTEN KALT) (keine Wärmezufuhr).

• WARNUNG – Wenn Sie ein Gummiteil mit Wärme trocknen, kann es

beschädigt werden oder einen Brand verursachen.

Kopfkissen • Verwenden Sie das Programm Katoen (Baumwolle)

(KASTDROOG (SCHRANKTROCKEN)

• Geben Sie ein Paar trockene Handtücher hinzu, um die Verwirbelung

zu unterstützen und das Wäschestück aufzuschütteln.

• KEINESFALLS Kapok- oder Schaumsto kissen im

Trockner trocknen. Verwenden Sie das Programm

KOUDE LUCHT (LÜFTEN KALT).

Kunststo (Duschvorhänge,

Gartenmöbelabdeckungen

• Verwenden Sie das Programm KOUDE LUCHT (LÜFTEN KALT)

oder TIMER (ZEITL. TROCKNEN) mit niedriger

Temperatureinstellung. Beachten Sie die Hinweise auf dem

UNBEDINGT VERMEIDEN:

• Glasfasersto e (Gardinen, Vorhänge usw.).

• Wolle, sofern nicht auf dem Etikett gestattet.

• Wäschestücke mit erheblichen Mengen an Pfl anzen- oder Bratenöl.

PFLEGEHINWEISE DV90H8000HW-03407E-04_DE_150706.indd Sec8:29DV90H8000HW-03407E-04_DE_150706.indd Sec8:29 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 30

ÜBERPRÜFEN SIE FOLGENDES, WENN IHR TROCKNER DIE NACHSTEHEND BESCHRIEBENEN SYMPTOME ZEIGT:

PROBLEM LÖSUNG Das Gerät funktioniert nicht. • Prüfen Sie, ob die Gerätetür fest geschlossen ist.

• Vergewissern Sie sich, dass das Netzkabel mit einer Strom führenden

Steckdose verbunden ist.

• Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Drücken Sie noch einmal die Taste Start/Pause, wenn Sie während

des Programms die Gerätetür geö net haben.

• Lassen Sie das Kondenswasser aus dem Wasserbehälter ab.

• Reinigen Sie den Filtereinsatz.

Das Gerät heizt nicht auf. • Überprüfen Sie die Automatik- und Schmelzsicherungen in Ihrem

• Wählen Sie eine andere Temperatureinstellung als

KOUDE LUCHT (LÜFTEN KALT) aus.

• Überprüfen Sie den Filtereinsatz und den Wärmetauscherfi lter, und

reinigen Sie sie nötigenfalls.

• Möglicherweise befi ndet sich der Trockner in der Abkühlungsphase

Die Wäsche wird nicht

• Prüfen Sie alle obigen Punkte und außerdem:

• Überladen Sie das Gerät nicht. 1 Waschmaschinenladung =

• Trennen Sie schwere Wäsche von leichter.

• Große Teile wie Laken oder Bettdecken müssen möglicherweise neu

angeordnet werden, um gleichmäßige Trocknung zu erzielen.

• Vergewissern Sie sich, dass das Wasser aus dem Trockner richtig

abläuft, damit das Gerät das Wasser aus der Wäsche adäquat

• Möglicherweise ist die Wäschemenge zu klein, um richtig verwirbelt

zu werden. Geben Sie ein paar Handtücher dazu.

• Reinigen Sie den Filtereinsatz.

• Reinigen Sie den Wärmetauscherfi lter.

Das Gerät entwickelt laute

• Überprüfen Sie die Wäsche auf Gegenstände wie Münzen, lose

Knöpfe, Nägel usw., und entfernen Sie diese sofort.

• Achten Sie darauf, dass der Trockner, wie in der Installationsanleitung

beschrieben, genau waagerecht steht.

• Es ist aufgrund der hohen Luftgeschwindigkeit in der Trommel und

am Lüfter normal, dass der Trockner summt.

DV90H8000HW-03407E-04_DE_150706.indd Sec6:30DV90H8000HW-03407E-04_DE_150706.indd Sec6:30 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 31

PROBLEM LÖSUNG Die Wäsche wird

ungleichmäßig getrocknet.

• Nähte, Taschen und andere, ähnlich schwere Teile werden

möglicherweise nicht ganz trocken, wenn der Rest der

Wäsche bereits den gewählten Trockengrad erreicht hat.

Dies ist normal. Wählen Sie bei Bedarf die Einstellung

EXTRA DROOG (EXTRATROCKEN).

• Wenn ein schweres Wäschestück zusammen mit einer Ladung

leichter Wäsche (z. B. ein Handtuch zusammen mit Bettlaken)

getrocknet wird, ist es möglich, dass das schwere Wäschestück nicht

ganz trocken wird, wenn der Rest der Wäsche schon den gewählten

Trockengrad erreicht hat. Trennen Sie schwere Wäsche von leichter,

um optimale Trocknung zu erreichen.

Das Gerät entwickelt

• Haushaltsgerüche von Farben, Lacken, starken Reinigungsmitteln

usw. können zusammen mit der Umgebungsluft in den Trockner

gelangen. Das ist normal, da der Trockner Luft aus dem Zimmer

ansaugt, erhitzt, durch die Trommel zieht und dann nach außen

• Wenn solche Gerüche in der Luft liegen, lüften Sie das Zimmer vor

dem Einsatz des Trockners gründlich durch.

ausgeschaltet, ehe die

• Die Wäschemenge im Trockner ist zu klein. Geben Sie weitere

Sachen oder einige Handtücher hinzu, und starten Sie das Programm

• Die Wäschemenge im Trockner ist zu groß. Nehmen Sie einige

Sachen heraus, und starten Sie den Trockner neu.

Auf der getrockneten

Wäsche befi nden sich

• Stellen Sie sicher, dass der Filtereinsatz vor jedem Einsatz gereinigt

wird. Bei manchen Wäschestücken, die viele Flusen erzeugen, kann

es notwendig sein, den Filtereinsatz auch während des Programms

• Manche Gewebearten erzeugen besonders viele Flusen (z. B.

Frotteehandtücher). Diese sollten getrennt von Kleidung getrocknet

werden, die in besonderem Maße Flusen anzieht (z. B. schwarze

• Teilen Sie größere Ladungen zum Trocknen in mehrere kleinere

• Kontrollieren Sie die Taschen gründlich, ehe Sie die Wäsche trocknen.

Die Kleidung ist trotz

Knitterschutz verknittert.

• Kleine Ladungen mit 1 bis 4 Wäschestücken sind am besten

• Füllen Sie weniger Wäsche in den Trockner. Geben Sie ähnliche

Wäschesorten in den Trockner.

Gerüche bleiben auch nach

dem Programm „Lüften

kalt“ in der Kleidung.

• Kleidungsstücke mit starken Gerüchen sollten gewaschen werden.

FEHLERBEHEBUNG DV90H8000HW-03407E-04_DE_150706.indd Sec6:31DV90H8000HW-03407E-04_DE_150706.indd Sec6:31 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 32

INFORMATIONSCODES Es werden möglicherweise Fehlercodes angezeigt, damit Sie besser verstehen können, was gerade mit

Ihrem Trockner geschieht.

FEHLERMELDUNG BEDEUTUNG LÖSUNG

tE Fehler am Lufttemperatursensor

Reinigen Sie den Filtereinsatz oder den

Wärmetauscherfi lter.

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

Fehler am Temperatursensor des

Schalten Sie das Gerät nach 2 bis 3 Minuten

ein, und starten Sie den Vorgang noch

einmal von Beginn an.

dE Trockner bei geö neter Gerätetür

Schließen Sie die Gerätetür, und starten Sie

den Vorgang dann erneut.

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

HE Kompressor überhitzt

Setzen Sie sich mit dem Kundendienst in

Stromspannung zu niedrig.

Stellen Sie sicher, dass das Netzkabel richtig

angeschlossen ist. Wenn das Problem

weiterhin besteht, wenden Sie sich an den

5E Der Wasserbehälter ist voller

Die Abwasserpumpe ist defekt.

Leeren Sie den Wasserbehälter, schalten Sie

das Gerät wieder ein, und starten Sie dann

den Vorgang von Beginn an.

Wenn das Problem weiterhin besteht,

wenden Sie sich an den Kundendienst.

Bei Codes, die oben nicht aufgeführt sind, oder wenn die empfohlene Lösung nicht weiterhilft, setzen Sie

sich bitte mit dem Samsung-Kundendienst oder Ihrem Fachhändler in Verbindung.

Lassen Sie das Gerät nicht von unautorisierten Technikern reparieren oder demontieren.

DV90H8000HW-03407E-04_DE_150706.indd Sec6:32DV90H8000HW-03407E-04_DE_150706.indd Sec6:32 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 33

BEDEUTUNG DER PFLEGESYMBOLE Die folgenden Symbole sind Pfl egehinweise für Bekleidung. Die Pfl egehinweise für Wäsche umfassen

Symbole für das Waschen, Bleichen, Trocknen und Bügeln sowie ggf. Reinigungshinweise. Die Verwendung

dieser Symbole gewährleistet, dass die Angaben von inländischen Kleidungsherstellern und Importeuren

einheitlich sind. Befolgen Sie die Pfl egehinweise des Etiketts, um die Lebensdauer Ihrer Bekleidung zu

maximieren und Probleme beim Waschen zu vermindern.

Waschprogramm Besondere Hinweise

Trocknen auf der Leine /

Bügelfrei / Knitterfrei /

Tropftrocken Nicht wringen

Handwäsche Leistungswahlschalter

Heiß Mittel Nicht bügeln

Warm Niedrig Chemische Reinigung

Kalt Jede Temperatur Chemische Reinigung

Keine Wärme/Luft Nicht chemisch reinigen

Jedes Bleichmittel (bei

Trocknen auf der Leine /

Nur chlorfrei (farbecht)

Bleichmittel (bei Bedarf)

Trockenprogramm Mittel Liegend trocknen

Bügelfrei / Knitterfrei /

** Die Punktsymbole geben die geeignete Waschtemperatur für verschiedene Wäsche an. Der

Temperaturbereich für „Heiß“ beträgt 41 °C - 52 °C, für „Warm“ 29 °C - 41 °C und für „Kalt“ 16 °C - 29°C.

(Die Wassertemperatur muss mindestens 16 °C betragen, damit das Waschmittel wirken und e ektiv

ANHANG DV90H8000HW-03407E-04_DE_150706.indd Sec4:33DV90H8000HW-03407E-04_DE_150706.indd Sec4:33 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 34

UMWELTSCHUTZHINWEISE Dieses Gerät ist aus wieder verwertbaren Materialien hergestellt. Beachten Sie bei der Entsorgung von

Altgeräten die vor Ort einzuhaltenden Normen und Gesetze. Schneiden Sie das Netzkabel durch, damit

das Gerät nicht mehr an eine Stromquelle angeschlossen werden kann. Entfernen Sie die Gerätetür, um zu

verhindern, dass Tiere und kleine Kinder versehentlich in der Trommel eingeschlossen werden.

TECHNISCHE DATEN TYP FRONTLADER ABMESSUNGEN A. Höhe 85,0 cm

C. Tiefe bei um 90° geö neter Tür 115,7 cm

ANFORDERUNGEN AN DIE STROMVERSORGUNG 220 - 240 V bei

950 - 1100 W ZULÄSSIGE UMGEBUNGSTEMPERATUR 5 bis 35 °C Anhang

A B C D DV90H8000HW-03407E-04_DE_150706.indd Sec4:34DV90H8000HW-03407E-04_DE_150706.indd Sec4:34 2015-07-06  3:24:022015-07-06  3:24:02Deutsch - 35

( bei Bedarf) ProgrammMax. Füllmenge (inkg)(Trockengewicht der Wäsche)Trockengrad KnitterschutzSignal MischbeladungBeleuchtung Ton ein/ausProgramm- Ende Serie DV9 Serie DV8BaumwolleEXTRATROCKEN 98   SCHRANKTROCKEN   BÜGELTROCKEN 

 FEINWÄSCHE 1,5 1,5 - 

 SPORTKLEIDUNG 22- 

 ZEITL. TROCKNEN --- 

Baumwollprogramm für schranktrockene Wäsche **

Baumwollprogramm für bügelfertige Wäsche **

Pfl egeleicht für schranktrockene Wäsche

Baumwollprogramm für schranktrockene Wäsche **

Baumwollprogramm für bügelfertige Wäsche **

Pfl egeleicht für schranktrockene Wäsche

1. * : Trockengewicht der Wäsche

** : EN 61121:2013-Testprogramm

2. Alle Daten ohne Sternchen wurden mit Hilfe von EN 61121:2013 berechnet.

Die Verbrauchsdaten können von den obigen Nennwerten abweichen, wenn Wäschemenge,

Textilart, Restfeuchtigkeit nach dem Schleudern oder abweichende Stromversorgungsdaten

vorliegen und zusätzliche Optionen gewählt werden.

ANHANG DV90H8000HW-03407E-04_DE_150706.indd Sec4:35DV90H8000HW-03407E-04_DE_150706.indd Sec4:35 2015-07-06  3:24:032015-07-06  3:24:03Deutsch - 36

DATENBLATT FÜR HAUSHALTSWÄSCHETROCKNER Datenblatt für Haushaltswäschetrockner

Gemäß der Richtlinie (EU) Nr. 392/2012

Die Sternchen (*) kennzeichnen Modellvarianten und können für Zi ern (0-9) oder Buchstaben (A-Z) stehen.

Samsung Modellbezeichnung DV90H8*****/

DV81H8***** Kapazität kg 9 8Typ Kondensator KondensatorEnergiee zienzklasseA+++ (höchste E zienz) bis D (geringste E zienz) A++ A++EnergieverbrauchJährlicher Energieverbrauch (AE_C) 1) kWh/Jahr 258,0 235,0Automatische Trockengraderkennung Ja JaEnergieverbrauch (E_dry) im Standard-Baumwollprogramm mit vollständiger BefüllungkWh 2,20 1,98Energieverbrauch (E_dry.1/2) im Standard-Baumwollprogramm mit teilweiser BefüllungkWh 1,12 1,04Standby und eingeschalteter Ruhezustand Stromverbrauch im Standby-Modus (P_o) mit vollständiger Befüllung W 0,50 0,50

Stromverbrauch im eingeschalteten Ruhezustand (P_l) mit vollständiger Befüllung W 5,00 5,00

Dauer des eingeschalteten Ruhezustands Min. 10 10 Die Informationen auf dem Etikett und dem Datenblatt beziehen sich auf folgende Programme 2) Katoen (Baumwolle) + Schranktrocken + (Anti Kreuk (Knitterschutz) aus)Programmdauer des StandardprogrammsGewichtete Programmdauer im Standard-Baumwollprogramm mit vollständiger und teilweiser BefüllungMin. 150 136Programmdauer (T_dry) im Standard-Baumwollprogramm mit vollständiger BefüllungMin. 190 170Programmdauer (T_dry.1/2) im Standard-Baumwollprogramm mit teilweiser BefüllungMin. 120 110Kondensationse zienzklasse

A (höchste E zienz) bis G (geringste E zienz) B B Durchschnittliche Kondensationse zienz mit vollständiger Befüllung % 81 81

Durchschnittliche Kondensationse zienz mit teilweiser Befüllung % 81 81

Gewichtete Kondensationse zienz % 81 81 Luftschallemissionen Trocknen mit vollständiger Befüllung dB (A) re 1 pW 65 65 Eingebaut Nein Nein Maße GeräteabmessungenHöhe mm 850Breite mm 598Tiefe mm 645Nettogewicht kg 52 Anhang

DV90H8000HW-03407E-04_DE_150706.indd Sec4:36DV90H8000HW-03407E-04_DE_150706.indd Sec4:36 2015-07-06  3:24:032015-07-06  3:24:03Deutsch - 37

Leistungsaufnahme W 950-1100 950-1100

Netzfrequenz Hz 50 50

Name des Herstellers Samsung Electronics Co., Ltd.

1. Der jährliche Energieverbrauch wurde bei einem Fassungsvermögen von 9 kg mit 258 kWh

berechnet (8kg 235 kWh) und basiert auf 160 Trockengängen im Standard-Baumwollprogramm mit

vollständiger und teilweiser Befüllung sowie dem Stromverbrauch der Stromsparmodi. Der tatsächliche

Energieverbrauch hängt von der Häufi gkeit der Nutzung des Geräts und den dabei gewählten

2. Das Standard-Baumwollprogramm mit vollständiger und teilweiser Beladung ist das Standard-

Trockenprogramm, auf das sich die Informationen auf dem Etikett und in dem Datenblatt beziehen.

Dieses Programm ist geeignet, normal nasse Baumwollwäsche zu trocknen. Es ist das e zienteste

Programm für Baumwolle im Hinblick auf den Energieverbrauch. Die Verbrauchsdaten können von den

obigen Nennwerten abweichen, wenn Wäschemenge, Textilart, Restfeuchtigkeit nach dem Schleudern

oder abweichende Stromversorgungsdaten vorliegen und zusätzliche Optionen gewählt werden.

ANHANG DV90H8000HW-03407E-04_DE_150706.indd Sec4:37DV90H8000HW-03407E-04_DE_150706.indd Sec4:37 2015-07-06  3:24:032015-07-06  3:24:03Notizen
