BEDIENUNGSANLEITUNG PDP427XA PIONEER

Operating Instructions Mode d'emploi Bedienungsanleitung

Prise péritel (INPUT 1)

Prise péritel (INPUT 2)

Prise péritel (INPUT 3)

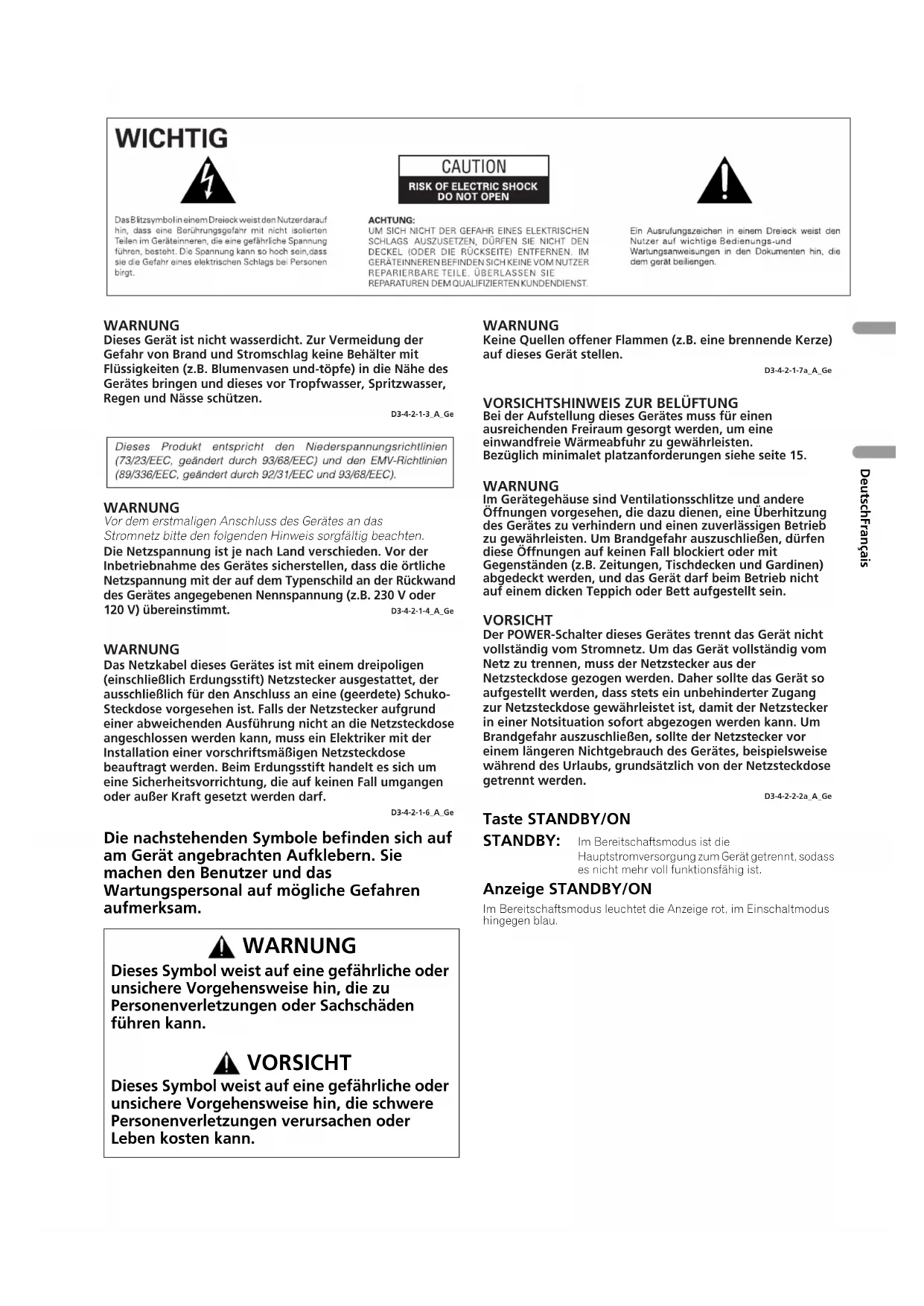

Das Blitzsymbol in einem Drieieck weist den Nutzerdarauf hin, dass eine Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, die eine gefährliche Spannung führen, besteht. Die Spannung kann so hoch sein, dass sie die Gefahr eines elektrischen Schlags bei Personen birgt.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ACHTUNG:

UM SICH NICT DER GEFAIR, EINES ELEKTRISCHEN SCHLAGS AUSZUSETZEN, DURFEN SHE NICT DEN DECKEL (ODER DIE RUCKSEITE) ENTFERNIM. EN GERAETINNEREN BEFINDEN SICH KEINE VOM NUTZER REPARIERBARE TEILE UBLASSEN SIE REPARATUREN DEMQUALIFIERTEN KUNDENDIENST.

Ein Ausrufungszeichen in einem Dreieck weist den Nutzer auf wichtige Bedienungs-und Wartungsanweisungen in den Dokumenten hin, die dem gefaat beilegen.

WARNING

Dieses Gerät ist nicht wasserdicht. Zur Vermeidung der Gefahr von Brand und Stromschlag keine Behälter mit Flüssigkeiten (z.B. Blumenvasen und-töppe) in die Nähe des Gerätes bringen und thesev vor Tropfwasser, Spritzwasser, Regen und Nasse schützen.

D3-4-2-1-3_A_Ge

Dieses Produkt entspricht den Niederspannungsrichtlinien (73/23/EEC, geändert durch 93/68/EEC) und den EMV-Richtlinien (89/336/EEC, geändert durch 92/31/EEC und 93/68/EEC).

WARNING

Vor dem erstmaligen Anschluss des Gerätes an das Stromnetzitte den folgenden Hinweis sorgfältig beachten. Die Netzspannung ist je nach Land verschieden.Vor der Inbetriebnahme des Gerätes sicherstellen, dass die ortliche Netzspannung mit der auf dem Typenschild an der Rückwand des Gerätes angegebenen Nennspannung (z.B.230 V oder 120 V) übereinstimmt. D3-4-2-1-4 A Ge

WARNING

Das Netzkabel these Gerätes ist mit einem dreipoligen (einschließlich Erdungsstift) Netzstecker ausgestattet, der ausschließlich für den Anschluss an eine (geerdete) Schuko-Steckdose vorgesehen ist. Falls der Netzstecker aufgrund einer abweichenden Ausführung nicht an die Netzsteckdose angeschlossen werden kann, muss ein Elektriker mit der Installation einer vorschrifsmäßigen Netzsteckdose beauftragt werden. Beim Erdungsstift handelt es sich um eine Sicherheitsvorrichtung, die auf keinen Fall umgangen oder außer Kraft gesetzt werden darf.

D3-4-2-1-6_A_Ge

Die nachstehenden Symbole befinden sich auf am Gerät angebrachten Aufklebern. Sie machen den Benutzer und das Wartungspersonal auf mögliche Gefahren aufmerksam.

WARNING

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die zu Personenverletzungen oder Sachschäden führen kann.

VORSICHT

Dieses Symbol weist auf eine gefährliche oder unsichere Vorgehensweise hin, die schwere Personenverletzungen verursachen oder Leben kosten kann.

WARNING

Keine Quellen offener Flammen (z.B. eine brennende Kerze) auf diesen Gerät stellen.

D3-4-2-1-7a A Ge

VORSICHTSHINWEIS ZUR BELUFTUNG

Bei der Aufstellung these Gerates muss fur einen ausreichenden Freiraum gesorgt werden, um eine einwandfrei Wärmeabfuhr zu gewährleisten. Bezüglich minimaletplatzanforderungen siehe seite 15.

WARNING

Im Gerätegehause sind Ventilationsschlitze und andere Öffnungen vorgesehen, die dazu dieren, eine Überhitzung des Gerätes zu verhindern und einen zuverlüssigen Betrieb zu gewährleisten. Um Brandgefahr auszuschreiben, darüber diese Öffnungen auf keinen Fall blockiert oder mit Gegenständen (z.B. Zeitungen, Tischdecken und Gardinen) abgedeckt werden, und das Gerät darf beim Betrieb nicht auf einem dichen Teppich oder Bett aufgestellt sein.

VORSICHT

Der POWER-Schalter these Gerätes trennt das Gerät nicht vollständig vom Stromnetz. Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden. Daher sollte das Gerät so aufgestellt werden, dass stets ein unbehinderter Zugang zur Netzsteckdose gewährleistet ist, damit der Netzstecker in einer Notsituationsofar abgezogen werden kann. Um Brandgefahr auszuschreiben, sollte der Netzstecker vor einem längeren Nichtgebrauch des Gerätes, beispieleweise während des Urlaubs, grundsätzlich von der Netzsteckdose getrennt werden.

D3-4-2-2-2a_A_Ge

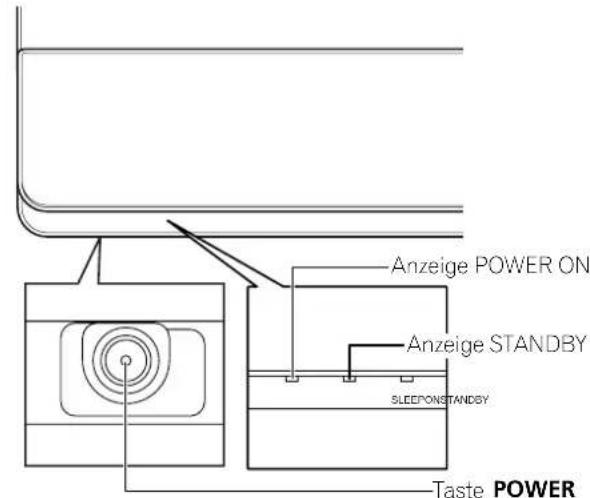

Taste STANDBY/ON

STANDBY: Im Bereitschaftsmodus ist die Hauptstromversorgung zum Gerät getrennt, sodass es nicht mehr voll Funktionsfähig ist.

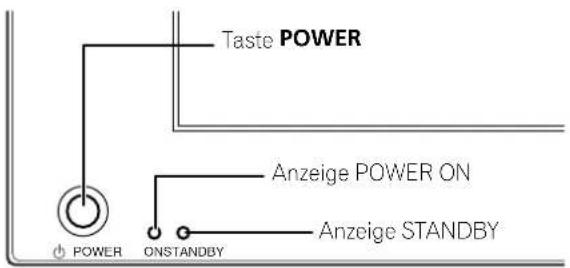

Anzeige STANDBY/ON

Im Bereitschaftsmodus leuchtet die Anzeige rot, im Einschaltmodus hingegen blau.

Vielen Dank, dass Sie sich für diesen Pioneer-Produkt entschieden haben.

Lesen Sie diese Bedienungsanleitungitte aufmerksam durch, sodass Si mit der richtigen Bedienungsweise Ihres Modells vertraut werden. Nachdem Sie die Bedienungsanleitung gelesen haben, sollenn Si sie an einer sicheren Stelle griffbereit aufbewahren. In manchen Ländern oder Verkaufsgebieten weichen die Ausfuhrungen von Netzstecker oder Netzsteckdose unter Umstanden von den in den Abbildungen gezeugten ab. Die Anschluss- und Bedienungsverfahren des Gerates sind jedoch gleich.

Die Abbildungen in dieser Anleitung beziehen sich auf das Modell PDP-507XA, sofern nicht anderweitig angegeben.

01 Wichtige Informationen für den Anwender

02 Wichtige Sicherheitshinweise

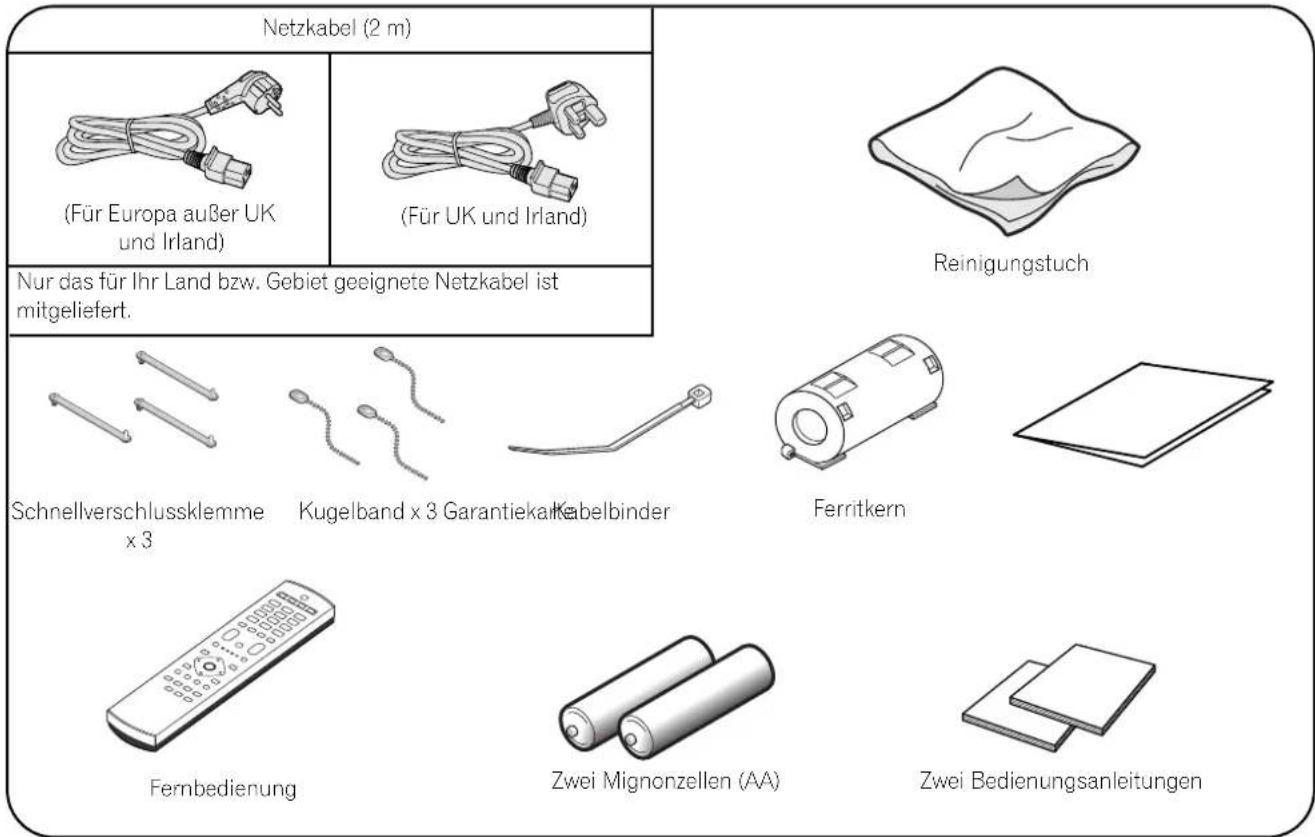

03 Mitgeliefertes Zubehör

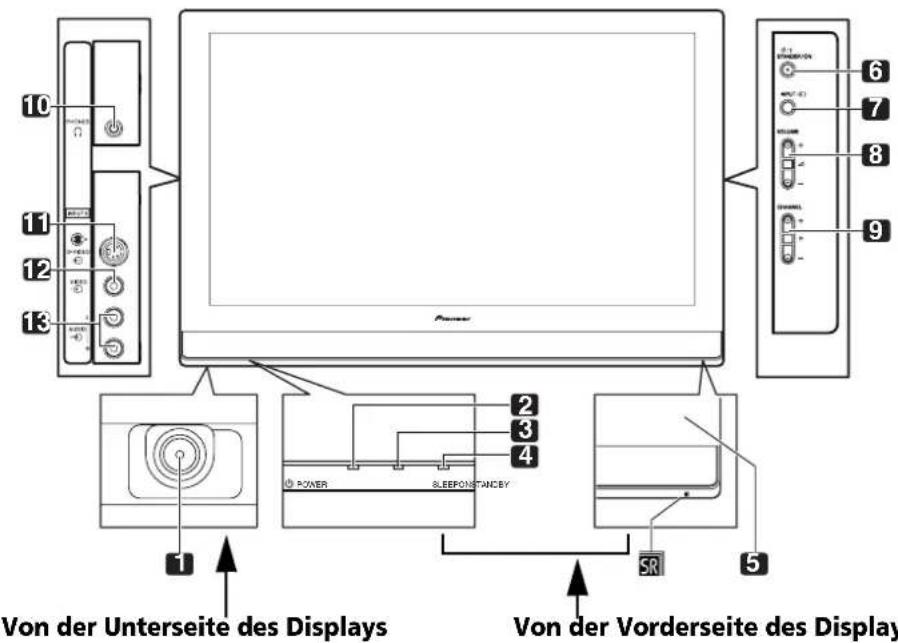

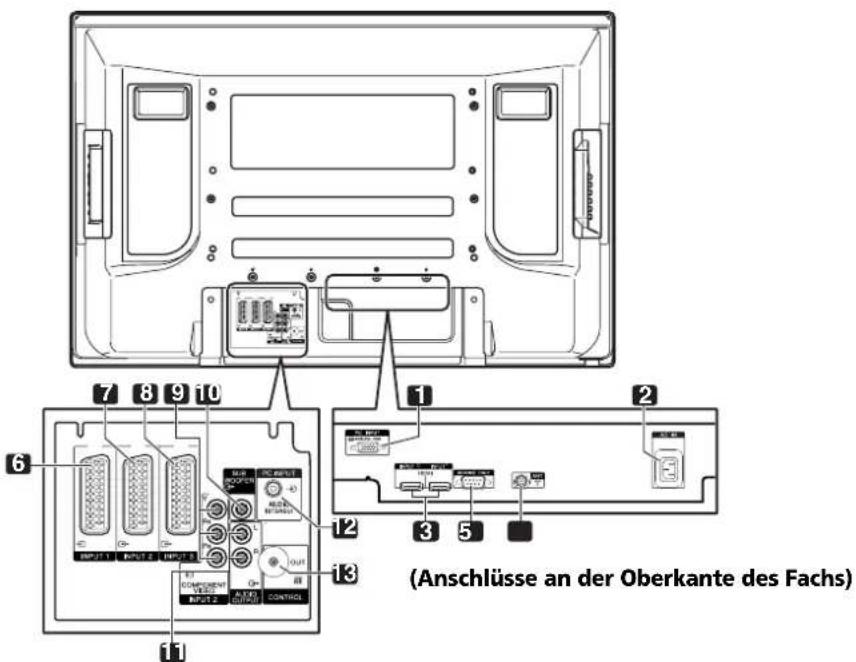

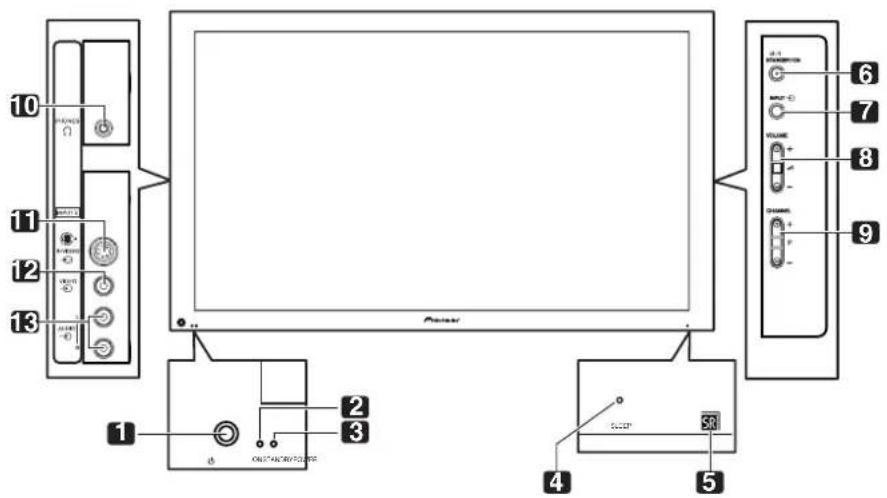

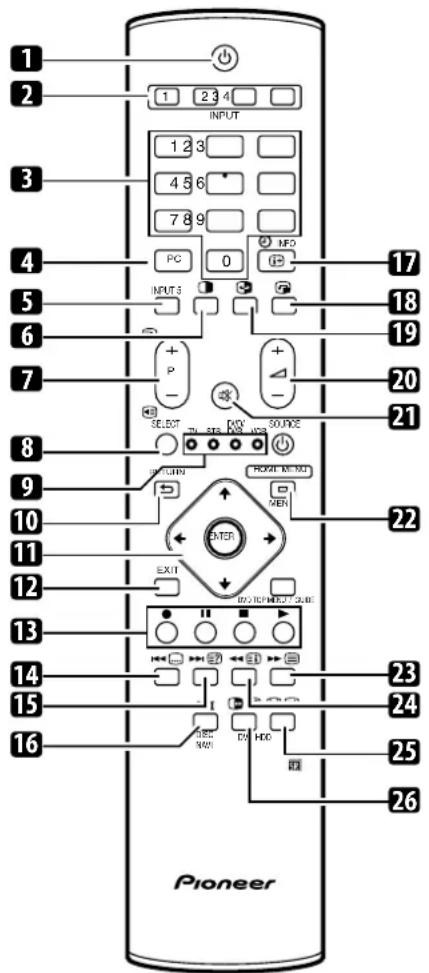

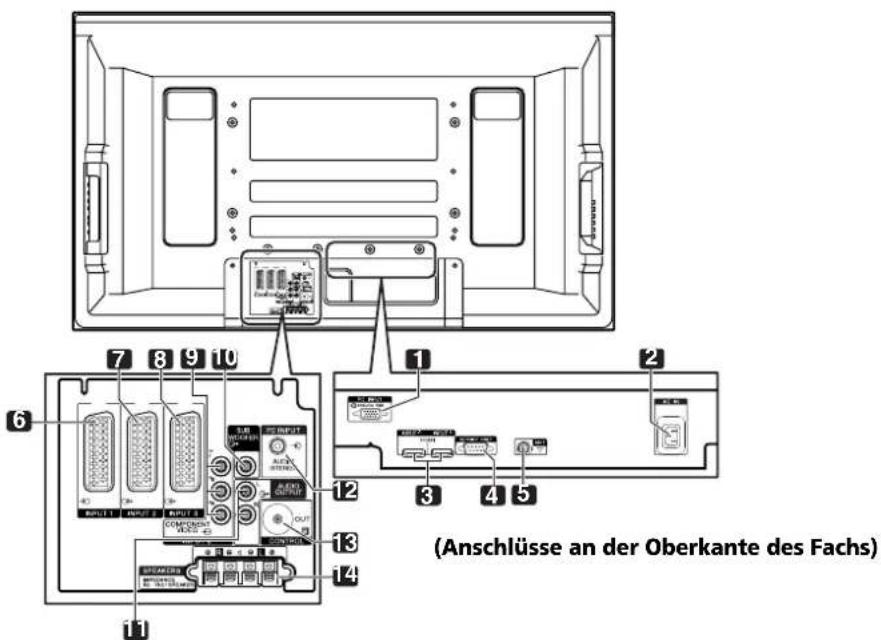

04 Teilebezeichnungen Plasma-Fernseher 12 Fernbedienung 14
05 Vorbereitungen
Installieren des Plasma-Fernsehers 15

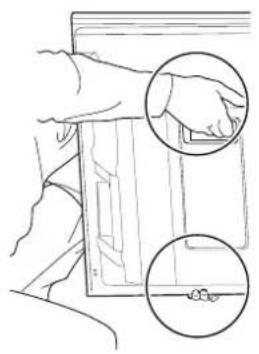

Transport des Plasma-Fernsehers 15

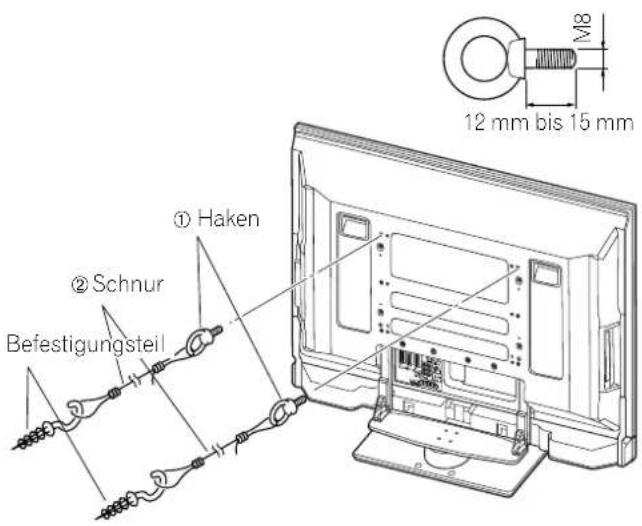

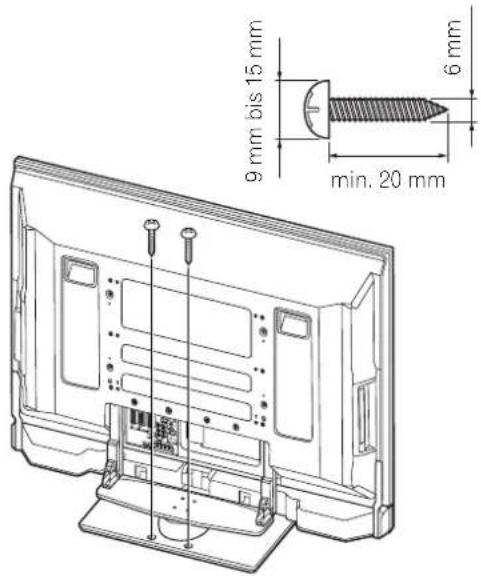

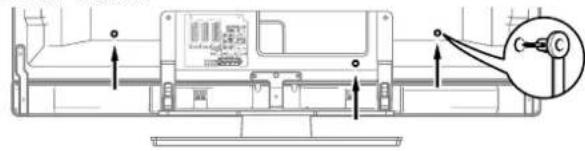

Vermeiden eines Umkippens des Plasma-Fernsehers 16

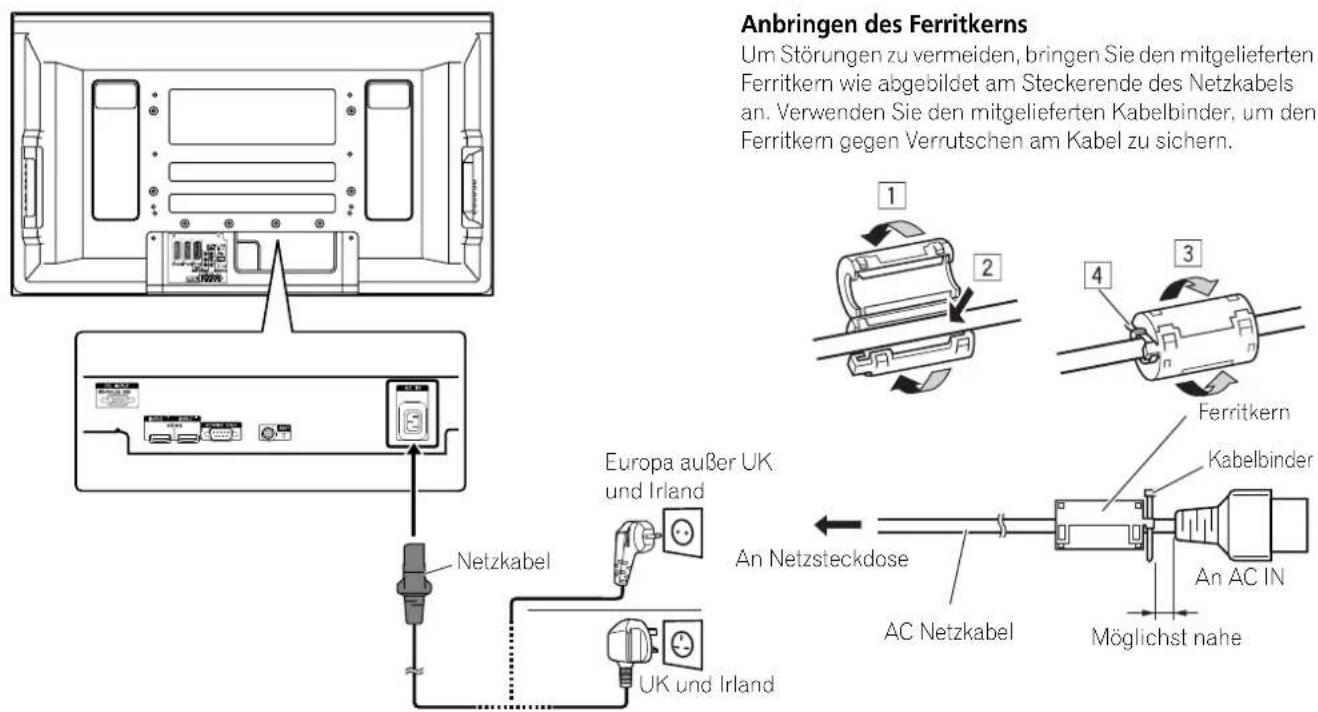

Anschließlich des Netzkabels 17

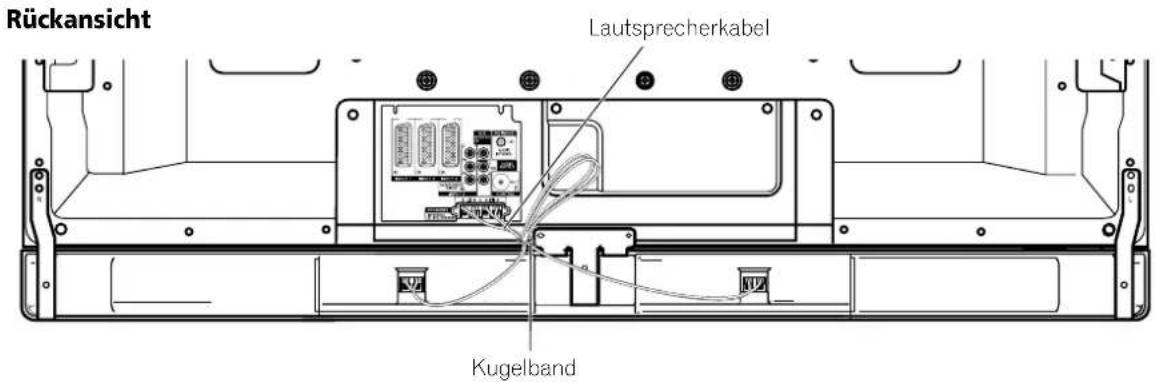

Verlegen von Kabeln 17

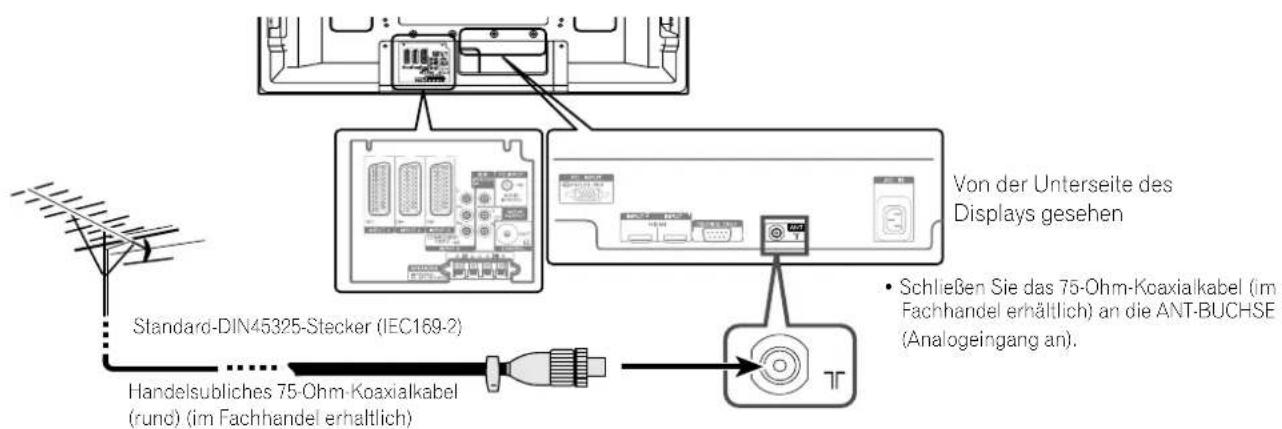

Anschließlich einer Antenne 18
Vorbereiten der Fernbedienung 19
Einlagen der Batterien 19
Vorschinsmaßregeln zu Batterien 19

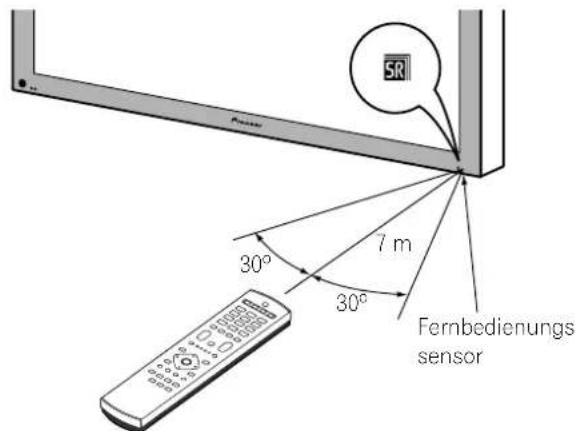

Wirkungsbereich der Fernbedienung 19
Beim Umgang mit der Fernbedienung zu beachten 19
06 Fernsehempfang
Ein-/Ausschalten 20
Kanäleändern 21
Abrufen von Favoritenkanänen (analog) 22
Lautstarke- und Toneinstellungen 22

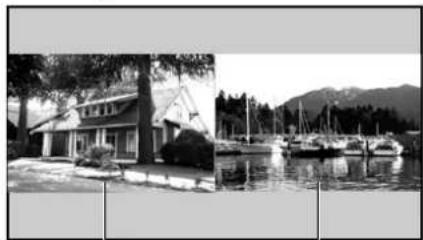

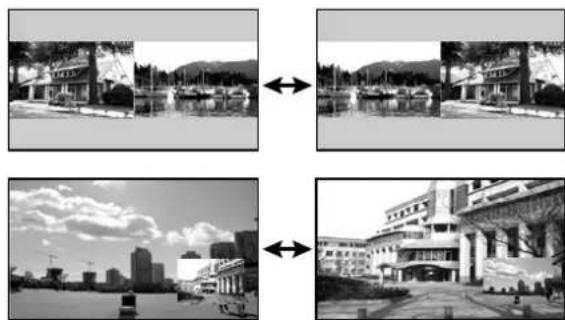

Gebrauch der Multiscreen-Funktionen 24
Bildschirmteilung 24

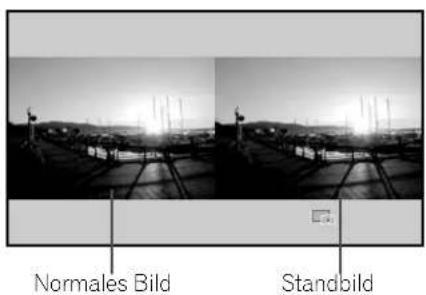

Standbild 25
07 Menüeinstellung
Menü-Übersicht 26
AV-Modus-Menü 26
PC-Modus-Menü 26
Menü-Bedienung 26

08 Grundeinstellungen

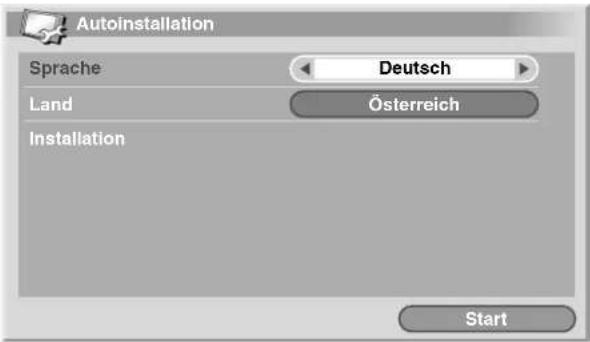

Automatisches Programmieren von
Fernsehkanalen 27
Verwendung der Funktion Automatische
Installation 27
Manuelles Programmieren von
Analog-Fernsehkanalen 27

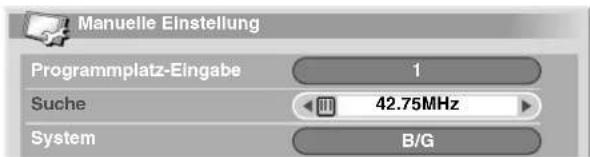

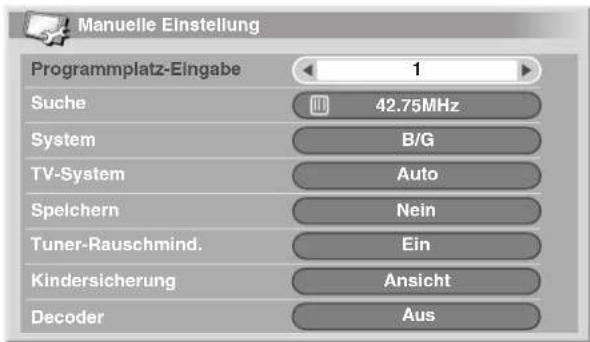

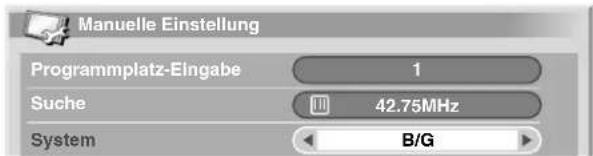

Manuelle Einstellung 27
Reduzieren von Bildrauschen 28
Einstellen der Kindersicherung 28
Wahlen des Decodereingangs 28

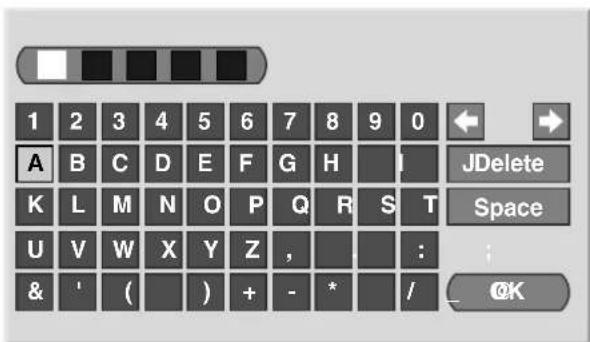

Eingeben von Fernsehkanalnamen 29

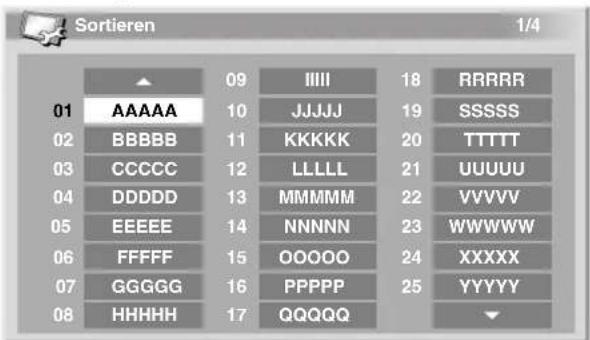

Sortieren von voreingestelltien
Fernsehkanalen 29
Einstellen der Sprache 29

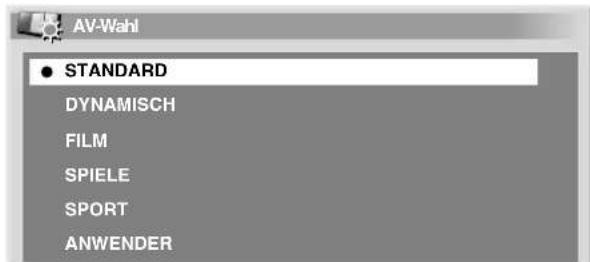

AV-Wahl 30

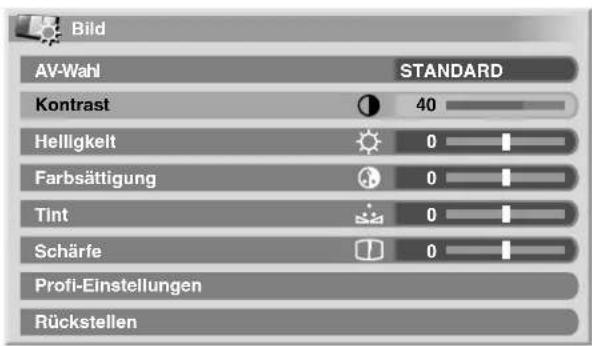

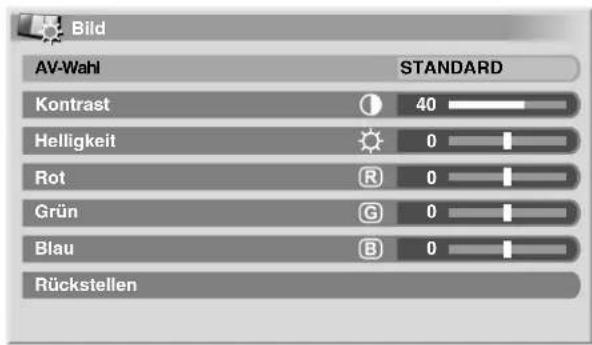

Bildeinstellungen 30
Erweiterte Bildeinstellungen 31
Verwendung von PureCinema 31
Verwendung von Farbtemperatur 31
Verwendung von CTI 31

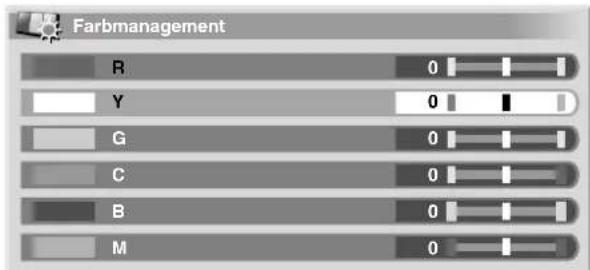

Verwendung von Farbmanagement 32
Verwendung von Farbraum 32
Verwendung von Intelligente Farbe 32
Beseitigen von Bildauschen 32
Verwendung der Funktionen des Dynamikdehners (DRE) 33
Verwendung des 3DYC- und des I-P-Modus 33

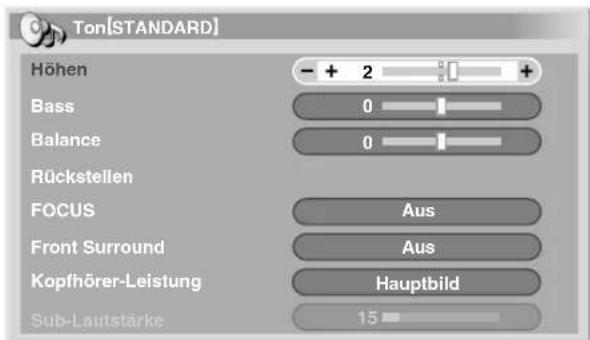

Toneinstellungen 34
FOCUS 34
Front Surround 34
Tonempfang vom Nebenbildschirm
über Kopfhörer 35
Leistungssteuerung 35

09 Praktische Einstellmöglichkeiten

Umschalten der vertikalen

Ansteuerungsfrequency (nur AV-Modus) ....37

Einstellen der Bildposition

(Nur AV-Modus) 37

Automatisches Einstellen der Bildlage und

Bildbreite (Nur PC-Modus) 37

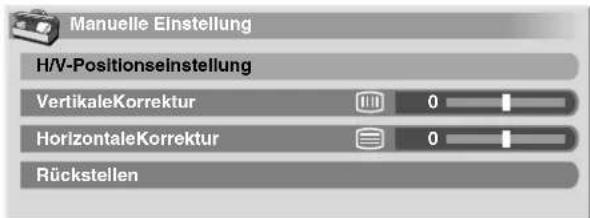

Manuelles Einstellen der Bildlage und

Bildbreite (nur PC-Modus) 37

Wahlen eines Eingangssignaltypes 38

Einstellen des TV-Systems

(nur AV-Modus) 38

Manuelles Wahlen einer

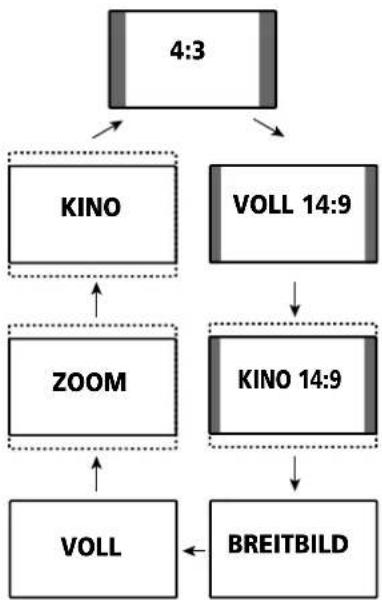

BildschirmgroBe 39

Automatisches Wahlen einer

BildschirmgroBe 40

Wahlen einer Bildschirmgroße für

empfangene 4:3-Bildseitensignale 40

Ändern der Helligkeit an beiden

Bildschirmseiten (Seitenmaske) 40

Timer 41

Verwendung eines Passwords

(nur AV-Modus) 41

Eingeben eines Passwords 41

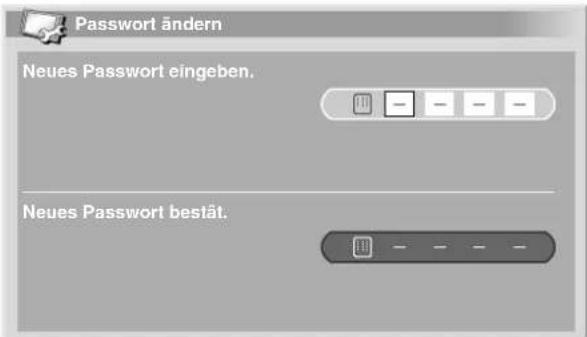

Ändern des Passwords 41

Rückstellendes Passwords 42

Deaktivieren des Passwords 42

10 Einsatz externer Geräte

Wiedergabe von einem Decoder 43

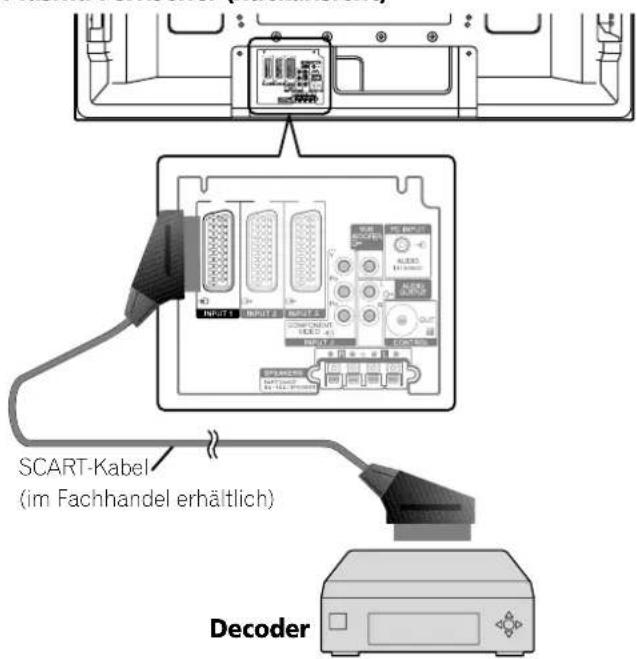

Anschlieben eines Decoders 43

Anzeigen eines Decoder-Bilds 43

Wiedergabe von einem Videorecorder 43

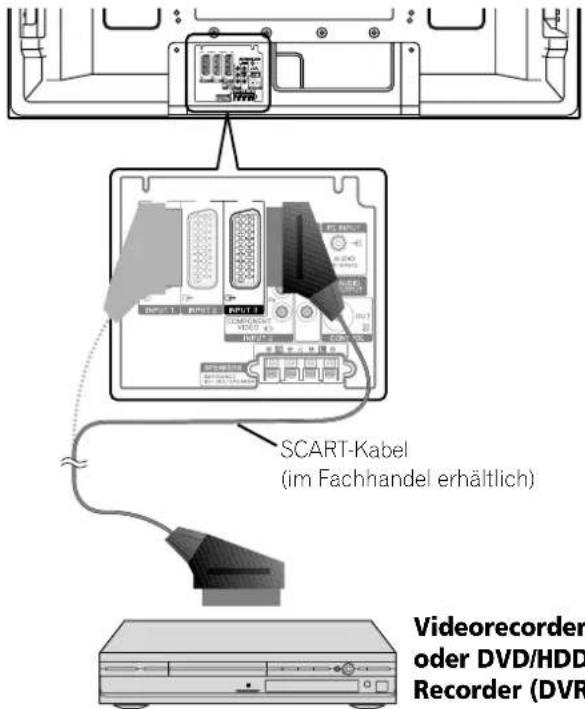

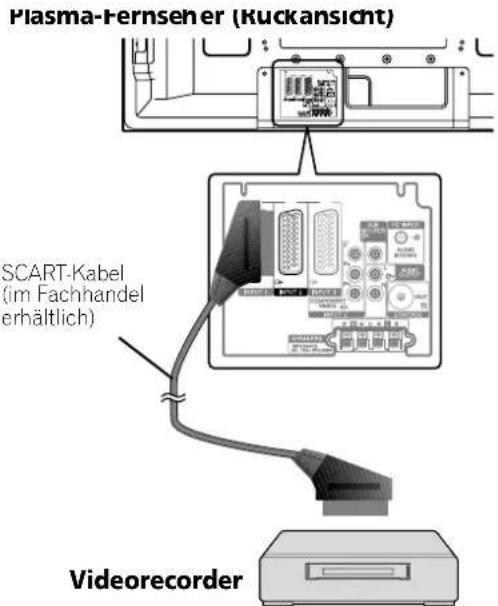

Anschlieben eines Videorecorders 43

Anzeigen eines Videorecorderbilds 43

Verwendung des HDMI-Eingangs 44

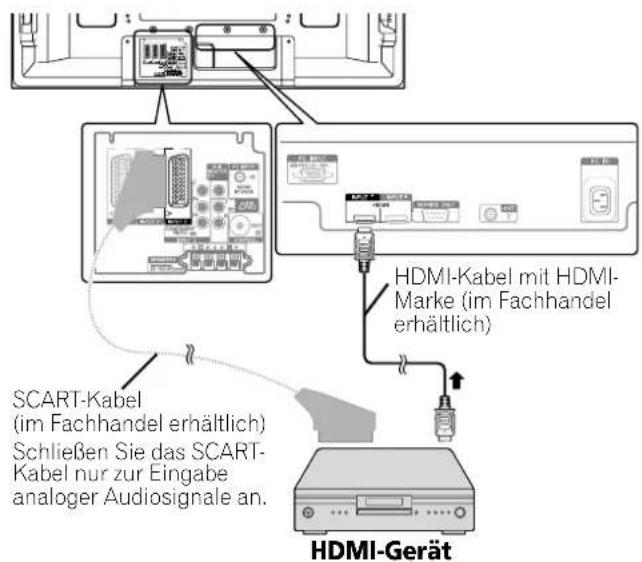

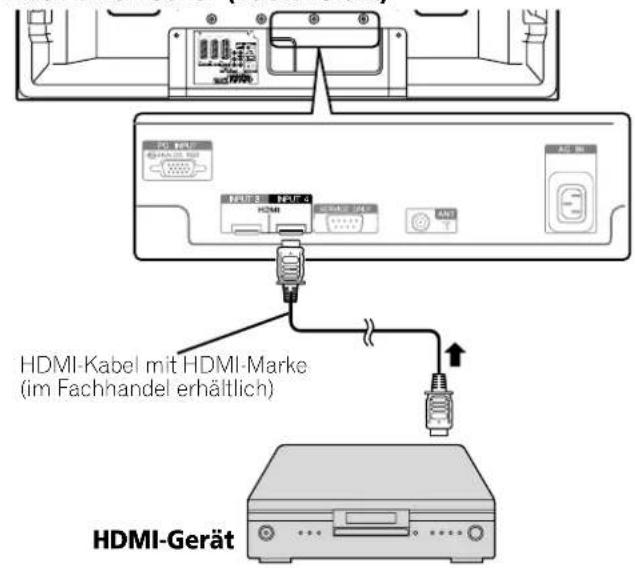

AnschlieBen von HDMI-Ausrustung ....44

Gebrauch von i/o link.A 45

Anzeigen eines DVD-Bilds 46

Anschlieben eines DVD-Spielers 46

Anzeigen eines DVD-Bilds 46

Wiedergabe von Spielekonsole oder

Camcorder 46

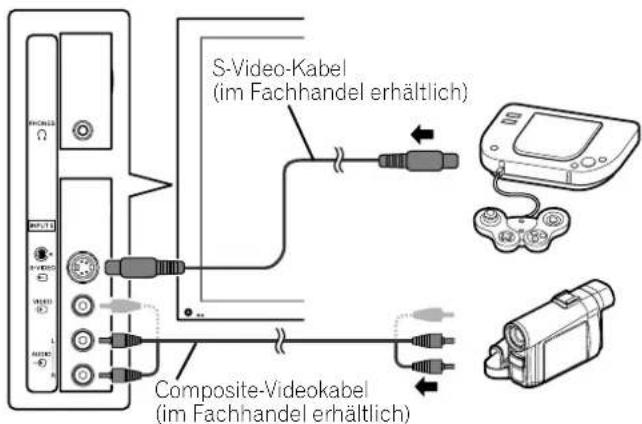

Anschlieben einer Sielekonsole oder

eines Camcorders 46

Wiedergeben des Spielekonsolen- oder

Camcorderbilds 46

Wiedergabe von einem PC 47

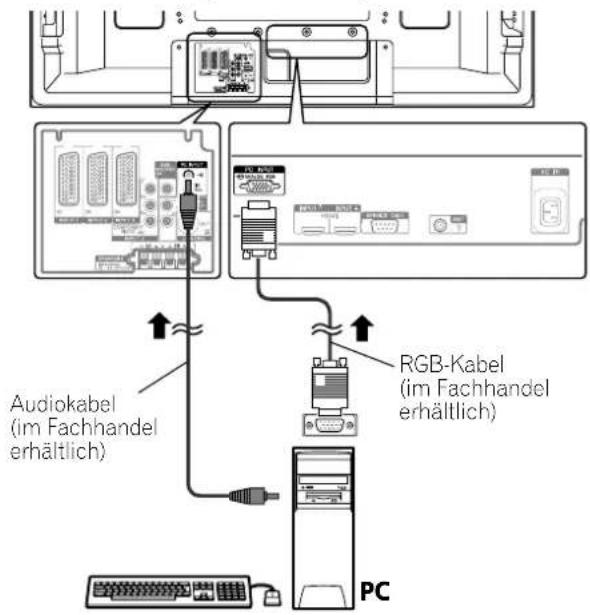

Anschlieben eines PCs 47

Wiedergeben eines Computerbilds 47

Computer-Kompatibilitätstabelle 47

Wiedergabe über angeschlossene

Audio-Geräte 47

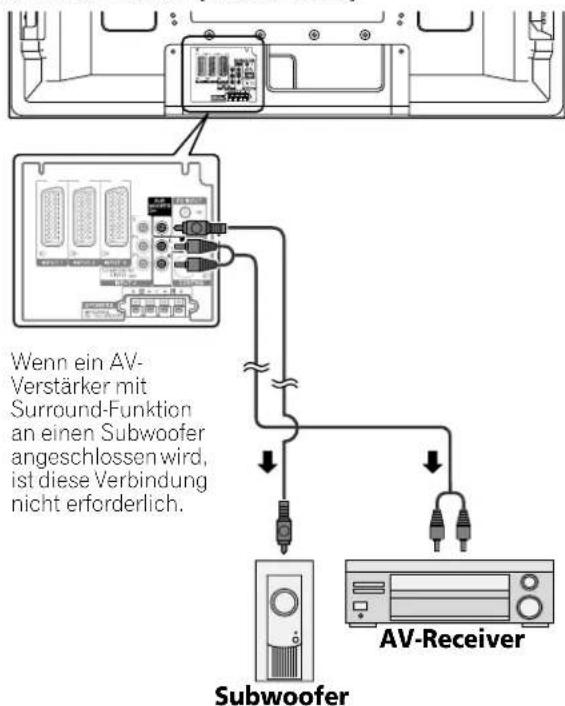

Anschlieben von Audio-Geräten 47

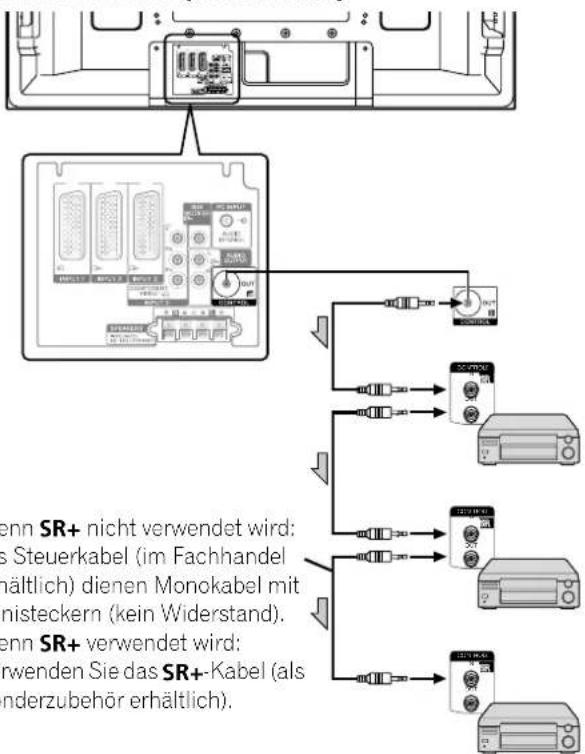

Anschlieben von Steuerkabeln 48

ZuSR+ 48

Steuerung anderer Ausrüstung mithilfe

dermitgeliefertenFernbedienung 48

Herstellungscodes 49

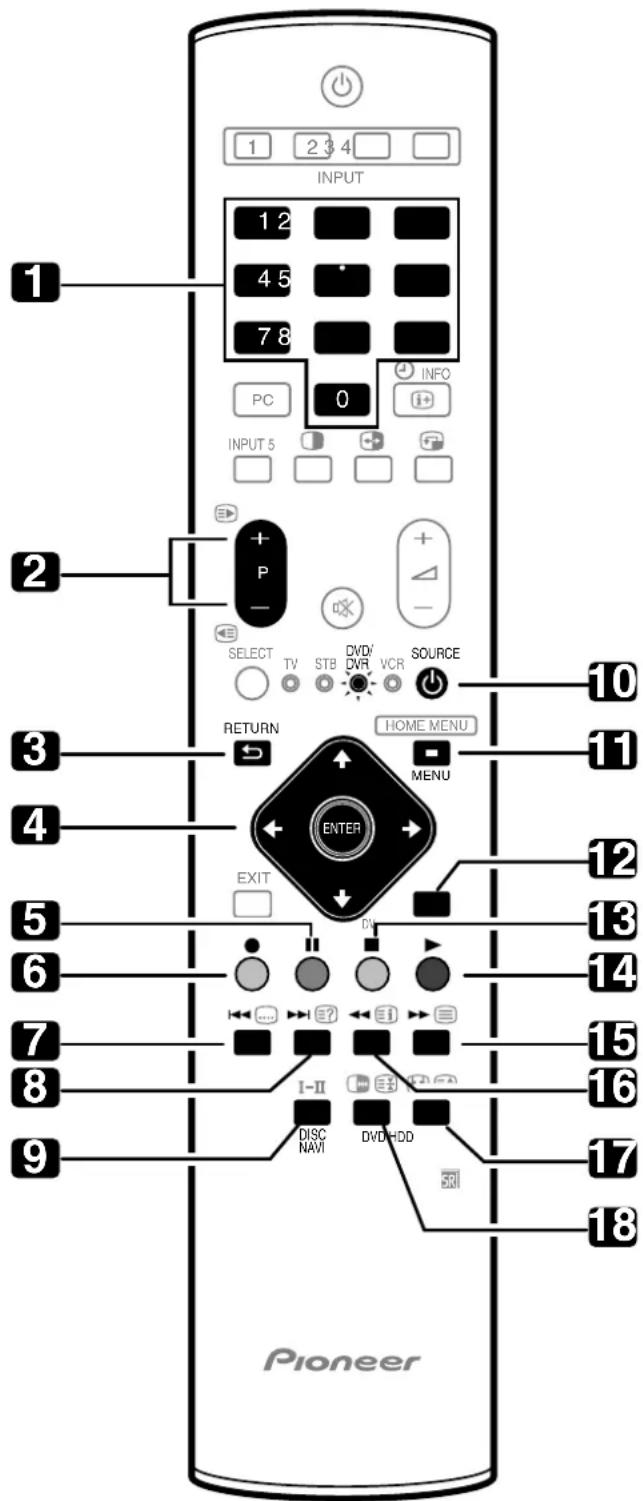

STB(Set-Top Box)-Steuertasten 50

DVD/DVR-Steuertasten 51

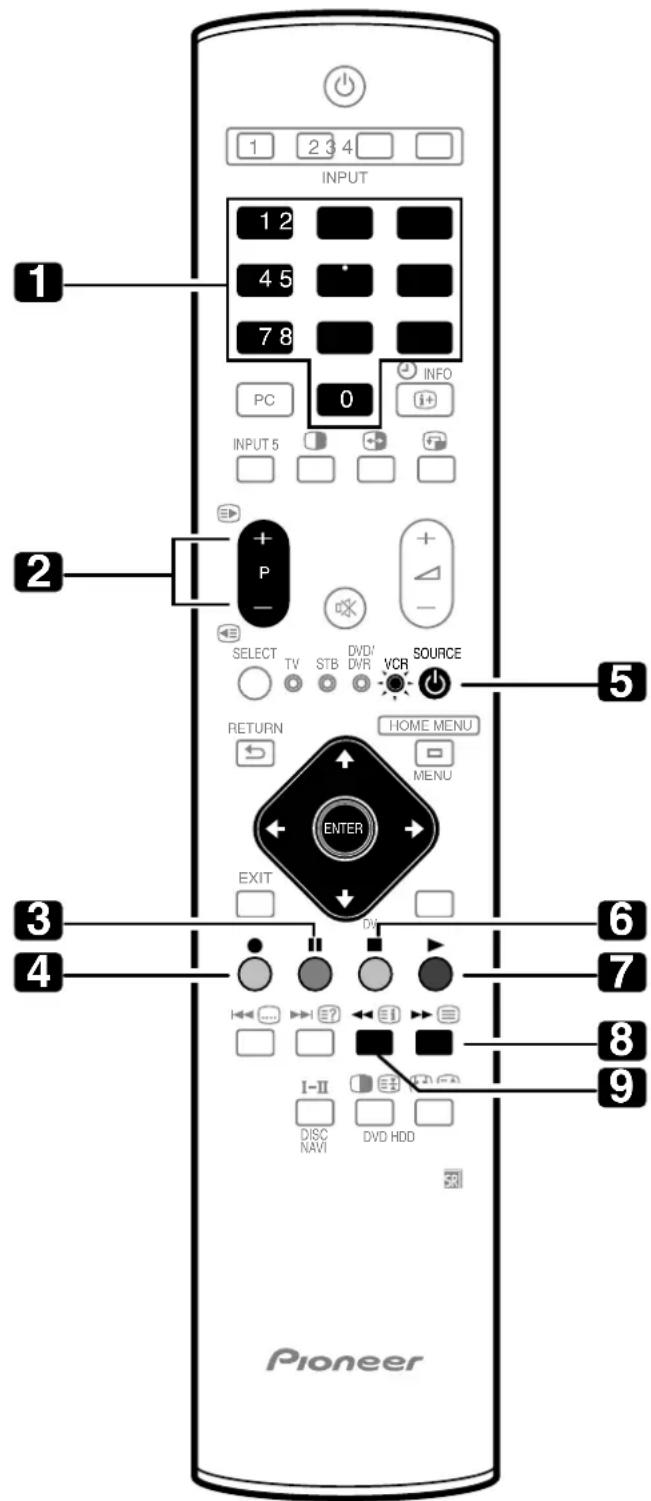

VCR-Steuertasten 52

11 Videotext-Funktionen

Grundlegender Videotext-Betrieb 53

Ein- und Ausschalten von Videotext 53

Wahlen und Steuern von

Videotextseiten 54

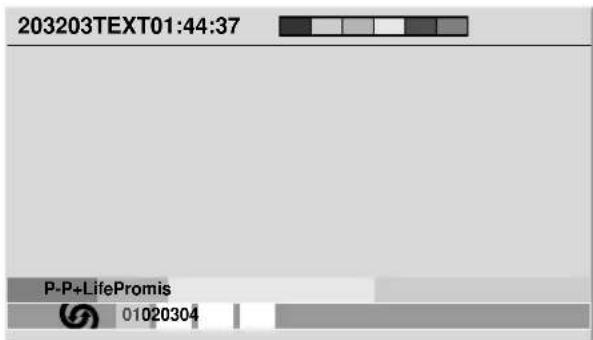

Anzeigen von Unterseiten 54

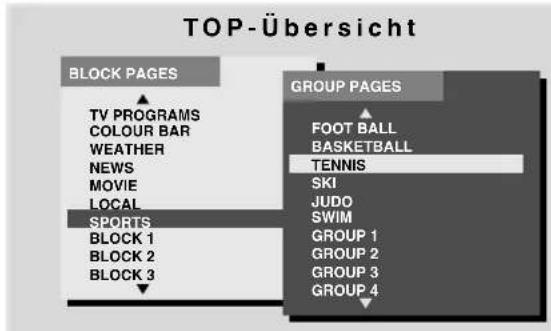

Anzeigen der TOP-Ubersicht 54

Anzeigen von Untertitelseiten 54

12 Anhang

Fehlerdiagnose 55

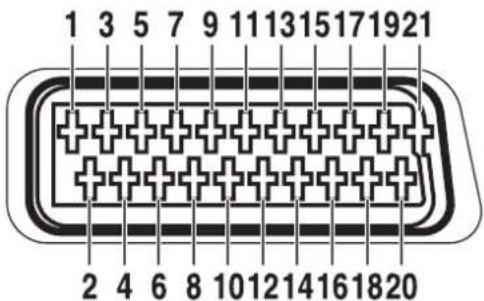

SCART-Anschlussbelegung 56

Technische Daten 57

Damit Sie den Plasma-Fernseher Pioneer PureVision PDP-507XA/PDP-427XA auch vollGENieBen konnen, sollenn Sie zunachst diese Informationen aufmerksam lessen.

Die Plasma-Fernsehgeräte PureVision PDP-507XA/PDP-427XA von Pioneer zeichnen sich durch eine large Lebensdauer und hohe Qualität aus. Die außergewöhnlich hohe Bildqualität des Pioneer Plasma-Fernsehsystems beruht auf Design und Konstruktion nach neuesten Erkenntnissen sowie fortschnittlichster Prazisionstechnik.

Die Modelle Pioneer PureVision PDP-507XA/PDP-427XA sind mit modernster Farbfiltertechnologie - Direktfarbfilter ausgestattet. Durch diese Technologie konnte die Farb-/ Bildwiedergabequalität bei diesen Modellen im Vergleich zu früheren Modellen verbessert werden. Dank der neuen Technologie ist keine Glasabdeckung mehr vor dem Plasma-Display anubringen. Dies ist ganz im Sinne des immerwährenden Bestrebens von Pioneer, Umweltbelastung bei der Verbraucherelektronik zu reduzieren, erst während des Herstellungsprozesses und später beim Recycling.

Über seine Lebensspanne nimmt die Leuchtdichte des Pioneer Plasma-Fernsehsystems PDP-507XA/PDP-427XA allmählich ab, wie dies auch bei allen Bildschirmen auf Phosphorbasis (z.B. bei herkommlichen Fernsehern mit Bildrohre) der Fall ist. Damit Sie möglichst lange eine ansprechende helle Bildwiedergabe genieben konnen, sollen den Sie die nachstehenden Grundregeln aufmerksamlesen und einhalten:

Grundregeln zur Benutzung

Alle Bildschirme auf Phosphorbasis (einschließlich Fernseher mit herkommlicher Bildrohre) konnen durch langere Wiedergabe eines unbewegten Bilds negativ beeinflusst werden. Dies gilt auch für Plasma-Fernsehgeräte. Durch eine Reihe grundlegender Vorsichtsmaßnahmen konnen Nachbilder und bleibende Auswirkungen auf den Bildschirm vermieden werden. Bei Einhaltung der nachstehenden Empfehlungen liefert der Plasma-Fernseher zufrieden stellennde Ergebnisse auf lange Sichte:

• Vermeiden Sie früige Wiedergabe des gleichen Bildes oder von bewegten Bildern mit staatlichen Bereichen (z.B. feste Einblendungen im Bild oder Videospiele mit unbewegten Zonen).
• Geben Sie Videotext nicht über lange Zeit wieder.
• Vermeiden Sie lange Wiedergabe der On-Screen-Einblendungen von einem Decoder, DVD-Spieler, Videorecorder oder anderen Geräten.
• Lassen Sie das Bild nicht langere Zeit ununterbrochen auf Standbild oder Pause geschlossen, wenn Sie die Standbildfunktion eines Fernsehers, Videorecorders, DVD-Spielers oder anderen Gerätes verwenden.
• Bilder mit nebeneinander liegenden sehr hellen und sehr dunklen Zonen sollenn nicht über langere Zeit wiedergegeben werden.
• Bei Wiedergabe von einer Spielekonsole wird dringend empfohlen, unter "AV-Wahl" die Einstellung "SPIELE" zu verwenden. Verwenden Sie diesen Modus jedoch nicht über längerere Zeit.
• Nach der Wiedergabe von einer Spielekonsole bzw. eines PC-Bilds oder anderen Standbilds empfeht es sich, in Bildschirm-Einstellung "BREITBILD" oder "VOLL" über mindestens die dreifache Dauer der vorherigen Standbildwiedergabe ein normales bewegtes Bild wiederzugegeben.
• Schalten Sie das Display nach Benutzung des Plasma-Fernsehers stets auf den "Bereitschafts"-Modus (Standby).

Grundregeln zur Aufstellung

Der Plasma-Fernseher Pioneer PureVision PDP-507XA/PDP427XA zeitnet sich durch eine sehr flache Bauweise aus. Aus Sicherheitsgrunden sollen bei der Montage oder Aufstellung geeignete Maßnahmen getroffen werden, um ein Umkippen bei Vibrationen oder unbeabsichtiger Berührung zuverhinden.

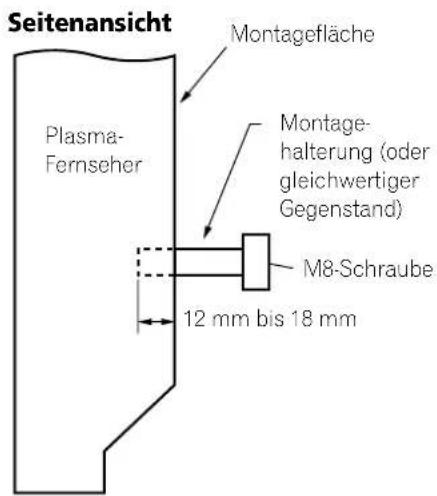

Zum Aufstellen des Produkts sollenn ausschließlich die von PIONEER hierfür konstruierten Teile und Zubehörteile verwendet werden. Durch den Gebrauch von anderen Zubehörteilen als dem Fuß oder der Montagehalterung von PIONEER können Instabilität und daraus folgende Verletzungen verursacht werden. Wenn Sie eine individuelle Installation in Erwädigung ziehen, sollenn Sie sich mit ihrem Handler in Verbindung setzen. Im Interesse einer sachgemäßen Aufstellung sind die entsprechenden Arbeiten von qualifiziertem Fachpersonal auszuführen. PIONEER übernimmt keine Gewähr für etwaige Unfälle oder Schäden, die auf die Verwendung von Teilen oder Zubehörteilen zurückzuführen sind, die von anderen Herstellern stammen. Zur Vermeidung von Störungen und Überhitzung)duren die Belüftungsöffnungen an der Hauptinheit bei der Aufstellung nicht blockiert werden, damit einwandfrei Wärmeabfuhr gewährleistet ist:

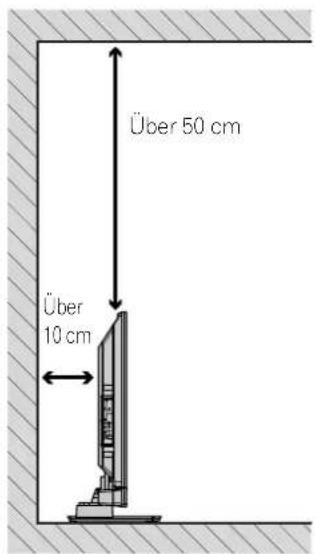

• Halten Sie einen gewissen Abstand zu anderen Geräten oder Wänden usw. ein. Bezüglich des um das Geräterforderlichen minimalen Freiraums siehe Seite 15.
• Stellen Sie das Gerät nicht an beengten Plätzen mit schlechter Belüftung auf.
• Decken Sie es nicht mit einem Tuch oder Ähnlichem ab.
• Befreien Sie die seitlichen und rückseitigen Belüftungsöffnungen mit einem Staubsauger, der auf die niedrigste Saugstärke einzustellen ist, von Staubansammlungen.
• Stellen Sie das Produkt nicht auf einen Teppich oder eine Decke.
• Belassen Sie das Produkt nicht in umgekipptem Zustand.
• Drehen Sie das Produkt nicht um.

Wenn das Gerät bei nicht ausreichender Belüftung betrieben wird, kann seine Innentemperatur übermöig ansteigen, was zu Störungen führen kann. Wenn die Umgebungs- oder Innentemperatur eine bestimmte Schwelle überschreitet, schaltet sich das Display automatisch aus, damit die elektronischen Bauteile abkühlen und gefährliche Situationen vermieden werden.

Nicht vorhersehbare Störungen können verursacht werden durch: Aufstellung an einem ungeeigneten Ort,

unsachgemäß Montage, Installierung, Befestigung oder Bedienung des Produkts bzw. am Produkt vorgenommene Modifikationen. PIONEER kann jedoch für derartige Störungen oder darauf entstandene Unfälle nicht zur Verantwortung gezogen werden.

HINWEIS

Im Folgenden werden typische Effekte und Eigenschaften von Matrix-Displays auf Phosphorbasis, die als solche nicht durch beschränkte Garantien des Herstellers abgedeckt sind, aufgefuhrt:

• Permanente Restbildner auf dem Phosphor des Panels.
• Vorhandensein einer gingen Anzahl inaktiver Lichtzellen.
  Vom Panel erzeugte Geräusche, beispielsweise: Ventilatormotorgeräusche und Stromkreisbrummen/ Summen der Glasabdeckung

VORSICH

PIONEER übernimmt keine Verantwortung für jegliche Schäden aufgrund falschen Gebrauchs des Produkts durch den Eigentümer oder andere Personen, Funktionstörungen bei Gebrauch, andere Produktbezogene Probleme und Gebrauch des Produkts außer in Fälle, in denen die Firma haftungspflichtig ist.

Plasma-Fernseher-Schutzfunktion

Wenn Standbildner (wie z.B. Fotos oder Computer-Bildner) langere Zeit am Bildschirm angezeigt bleiben, wird dieser etwas abgedunkelt. Hierfür ist die Plasma-Fernseher-Schutzfunktion verantwortlich, die die Helligkeit automatisch regelt, um den Bildschirm bei Standbildanzeige zu schonen. Diese Erscheinung stellt also keine Funktionstörung dar. Der Bildschirm wird abgedunkelt, wenn eine etwa drei Minuten langfortwahrende Standbildanzeige erkannt wird.

Informationen zu Pixeldefekten

Plasma-Schirme zeigen Informationen mithilfe von Pixel an. Pioneer Plasmabildschirm-panels enthalten eine sehr hohe Anzahl an Pixel. (Ja nach Panel-Gröbe: über 2,3 Millionen Zellen bei einem 42-Zoll-Display, über 3,1 Millionen Pixel bei einem 50-Zoll-Display.) Hinter allen Bildschirm-panels von Pioneer steht eine ultraprázise Fertigungstechnologie, und jeges einzeln Gerät wird einer strikten Qualitätskontrolle unterzogen.

Es kann jederoch vorkommen, dass einzel Pixel immer deaktiviert oder aktiviert sind, sodass auf dem Bildschirm dauerhaft entweder ein schwarzes oder farbiges Bildelement erscheint.

Dieser Effekt ist durch die allen Plasmabildschirmen zu Grunde liegende Technologie bedingt.

Wenn bei normalem Betrachtungsabstand zwischen 2,5 Metern und 3,5 Metern und Wiedergabe eines normalen Programms (d.h. nicht einer Testkarte, eines Standbilds oder einer einfarbigen Anzeige) defekte Pixel zu sehen sind, wenden Sie sichitte an ihren Handler.

Wenn derartige Pixel jeder och nur aus nachster Nähe oder bei einfarbigen Anzeigen festgestellt werden konnen, so ist dies für diese Technologie als normal anzusehen.

Infrarotstrahlen

Aufgrund seiner Bauweise gibt der Plasma-Fernseher Infrarotstrahlen ab. Je nach Gebrauch des Plasma-Femsehors konnen Fernbedienungen von in der Höhe befindlichen Geräten und drahtlose Kopfhörer, die mit Infrarotstrahlen arbeiten, gestört werden. In einem solchen Falländern Sie den Aufstellort, sodass entsprechende Sensoren nicht beeinträchtigt werden.

Funkstorungen

Obwohl these Produkt alle zutreffenden Normen erfüllt, kann es in begrenztem Maße Funkstorungen verursachen. MW-Radios, PCs und Videorecorder, die sich in unmittelbarer Nähde与此es Produkte befinden, konnten gestört werden. In dieser Fall vergroßern Sie den Abstand zwischen thisem Produkt und betroffenen Geräten entsprechend.

Plasma-Fernseher-Antriebsgeräusch

Der Bildschirm des Plasma-Fernsehers besteht aus extrem feinen Pixeln, die den empfangenen Videosignalen entsprechend Licht ausstrahlen. Hierbei konnen Summgeräutsche oder Stromkreisbruppen vom Plasma-Fernseher wahrgenommen werden.

Ventilatormotorgeräusche

Die Drehzahl des Kuhlventilatormotors steigt bei zunehmender Umgebungstemperatur des PlasmaFernsehers. In thisem Fall kann der Ventilatormotor hörbar werden.

Haften Sie keine Gegenstände wie z.B. Etiketten oder Klebebänder am Produkt an

• Hierdurch konnte das Gehäuse verfarbt oder verkratzt werden.

Bei längerem Nichtgebrauch des Produkts

• Durch längerzeitigen Nichtgebrauch konnen Funktionen des Produkts beeinträchtigt werden. Schalten Sie das Produkt gelegentlich ein und betreiben Sie es.

Kondenswasserbildung

Feuchtigkeit kann sich an der Oberfläche oder im Inneren des Produkts niederschlagen, wenn es schnell von einer kalten an eine warme Stelle gebracht wird, oder zum Beispiel an einem Wintersmorgen unmittelbar nach Einschalten einer Heizung. Wenn eine derartige Kondenswasserbildungstattgefunden hat, schalten Sie das Produkt nicht ein, sondern warten Sie, bis die Feuchtigkeit verdunst ist. Gebrauch des Produkts unter Feuchtigkeitsniederschlag kann zu Funktionstörungen führen.

Reinigen der Bildschirmoberfläche und der glänzenden Fläche des vorderen Gehäuses

• Wischen Sie die Bildschirmoberfläche bzw. die glänzende Fläche des vorderen Gehäuses zur Reinigung vorsichtig mit einem trockenen, weichen Tuch ab. Sie können hierzu das mitgelieferte Reinigungstuch oder ein ähnliches Tuch (z.B. ein Baumwoll- oder Flanelltuch) verwenden. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie den Bildschirm stark abreiben, konnen Kratzer verursacht werden.
• Wenn Sie den Bildschirm mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Reinigen des Gehäuses

• Wischen Sie das Gehäuse theses Produkts zur Reinigung vorsichtig mit einem sauberen, weichen Tuch (z.B. mit einem Baumwoll- oder Flanelltuch) ab. Wenn Sie ein verstaubtes bzw. hartes Tuch verwenden oder Sie das Gehäuse stark abreiben, können Kratzer verursacht werden.
• Das Gehäuse dieseres Produkts besteht hauptsächlich aus Kunststoff. Verwenden Sie zur Reinigung des Gehäuses keine Chemikalien wie Benzin oder Verdünner. Derartige Chemikalien können das Finish beeinträchtigen und zu einer Ablösung der Beschichtung führen.
• Setzen Sie das Produkt keinen flüchtigen Mitteln, wie z.B. Pestiziden, aus. Lassen Sie das Produkt nicht langere Zeit mit Gummi- oder Kunststoffobjekten in Berührung. Der im Kunststoff enthaltene Weichmacher kann das Finish angreifen und zu einer Ablösung der Beschichtung führen.
• Wenn Sie das Gehäuse mit einem nassen Tuch reinigen, können Wassertropfen an der Oberfläche in das Produkt gelangen, wodurch Funktionstörungen verursacht werden.

Griffe and der Rückseite des Plasma-Fernsehers

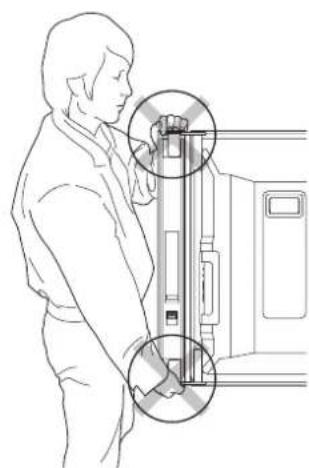

• Nehmen Sie die Griffe an der Rückseite des Plasma-Fernsehers nicht ab.

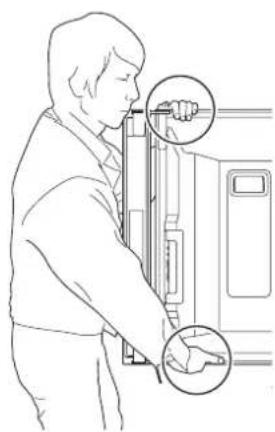

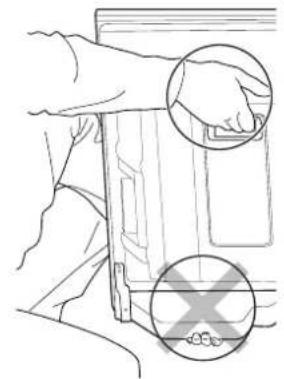

• Tragen Sie den Plasma-Fernseher an den rückseitigen Griffen und lassen Sie sich hierbei von einem Helfer untersutzen. Halten Sie beim Bewegen des Plasma-Fernsehers nicht nur einen Griff fest. Verwenden Sie die Griffe wie gezeigt.
• Weder zur Installation, noch beim Tragen, noch zu einem anderen Anlassarf das Gerät an den Griffen aufgehängt werden. Setzen Sie die Griffe nicht als Kippschutzvorrichtungen ein.

VORSICHT

Einbrenner und Nachbilder

• Wenn dasselbe Bild, zum Beispiel ein Standbild, über langere Zeit angezeigt wird, konnen Nachbilder entstehen. Dies kann in den folgenden beiden Fälle auftreten.

1 Nachbild wegen elektrischer Restladung

Wenn Bildmuster mit sehr hoher Spitzenluminanz länger als 1 Minute angezeigt werden, konnen Nachbilder wegen elektrischer Restladung verursacht werden. Die Nachbilder losen sich auf, wenn bewegte Bilder wiedergegeben werden. Die Zeitdauer bis zur Auflösung der Nachbilder hangt von der Luminanz der ehemaligen Standbilder und deren Anzeigedauer ab.

2 Nachbild durch Einbrennen

Meiden Sie Wiedergabe desselben Bilds über eine langere Zeit. Wenn dasselbe Bild fortwährend über länger Zeit, oder für kürzere Zeit, jedoch über mehrere Tage hinweg angezeigt wird, kann es am Bildschirm einbrennen und ein permanentes Nachbild hinterlassen. Derartige Nachbilder fallen dazu nicht so stark auf, wenn bewegte Bilder wiedergegeben werden, sie losen sich jedoch nicht mehr vollständig auf.

HINWEIS

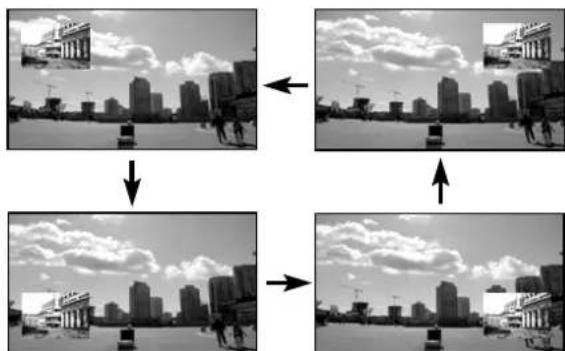

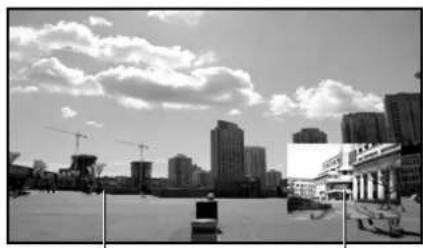

• Zur Vorbeugung gegen Einbrennen wird die Anzeigeposition automatisch etwas verändert, wenn der Strom eingeschaltet oder der Eingang umgeschaltet wird. Je nach Programminhalt können gewisse Bildteile nicht zu sehen sein.

Vermeiden einer Beschädigung des Bildschirms durch Einbrennen

• Sofern keine Urheberrechte verletzt werden, empfeihlt es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen. Siehe Seite 39.
  Die Energiesparfunktion kann auch zur Vorbeugung gegen Einbrennen eingesetzt werden. Siehe Seite 35.

Mischen Sie这点o Prodkt, wenn Sie es entsorgen swollen, nicht mit gewohnlichen Haushaltsabfallen. Es gibt ein getrenntes Sammelsystem fur gebrauchte elektronische Produkte, uber das die richtige Behandlung. Rückgewinnung und Wiederverwertung gemäß der bestehenden Gesetzgebung gewährleistet werden.

Privathaushalte in den 25 Mitgliedsstaaten der EU, in der Schweiz und in Norwegen konnen ihre gebrauchten elektronischen Produkte an vorgesehenen Sammeleinrichtungen kostenfrei abgeben oder einem Handler Übergeben (wenn sie ein ähnliches neues Produkt kaufen).

Bitten wenden Sie sich in den Ländern, die oben nicht aufgefuhrt sind, hinsichtlich der korrekten Verfahrensweise der Entsorgung an die orliche Kommunalverwaltung.

Auf die Weise stellen Sie sicher, dass das zu entsorgende Produkt der notwendigen Behandlung, Rückgewinnung und Wiederverwertung unterzogen wird, und so mogliche negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

Elektrizität erfollt vielenutzliche Aufgaben, kann aber auch Personenverletzungen und Sachschäden verursachen, wenn sie unsachgemäß gehandelt wird. Bei der technischen Entwicklung und Herstellung these Produkte stand die Sicherheit an erster Stelle. Dennoch besteht bei unsachgemäß Handhabung u.U. Stromschlag- und Brandgefahr. Um möglich die Gefahren abzuwenden, befolgen Sie beim Aufstellen, Betreiben und Reinigen des Produktsitte die nachstehenden Anleitungen. Lesen Sie im Interesse sicheren Betriebs und einer langen Produktlebensdauer zunachst die nachstehenden Hinweise sorgfältig durch.
1. Anweisungen lessen — Bedienen Sie das Produkt erst, nach dem Sie alle diesbezüglichen Hinweise gelesen und verstanden haben.
2. Handbuch gut aufbewahren — Sie sollen在这种 Anleitung mit den Sicherheits- und Bedienungshinweisen so aufbewahren, dass Sie im Bedarfsfall jederzeit darauf zurückgreifen können.
3. Warnungen beachten — Alle Warnungen auf dem Gerät und in der Anleitung sind streng zu beachten.
4. Anweisungen befolgen — Alle Anweisungen zur Bedienung müssen eingehalten werden.
5. Reinigung — Ziehen Sie vor dem Reinigen den Netzstecker. Zum Reinigen des Produkts verwenden Sie das mitgelieferte Reinigungstuch oder ein andere weiches Tuch (z.B. ein Baumwoll- oder Flanelltuch). Verwendten Sie keine flüssigen Reiniger oder Aerosol-Sprays.
6. Befestigungsteile — Verwenden Sie ausschließlich vom Hersteller empfohlenige Befestigungsteile. Der Graebach von ungeigneten Befestigungsteilen kann zu Unfallen führen.
7. Wasser und Feuchtigkeit — Benutzten Sie das Gerät nicht in der Höhe von Wasser, wie z.B. befinden einer Badewanne, einem Waschbecken, einer Spüle oder Waschwanne, an einem Swimmingpool oder in einem feuchten Keller.
8. Sicherer Stand - Stellen Sie das Produkt nicht auf instabilen Wagen, Gestellen, Stativen oder Tischen usw. auf. Bei instabiler Aufstellung kann das Gerat umkippen, wodurch ernsthafte Personenverletzungen sowie Gerateschaden verursacht werden konnen. Verwenden Sie nur vom Hersteller empfohlene oder mitgelieferte Wagen, Gestelle, Stative, Halterungen oder Tische. Bei Wandomontage sind die Anleitungen des Herstellers unbedingt zu befolgen. Verwenden Sie ausschließlich vom Hersteller empfohlene Befestigungsteile.
9. Beim Transportieren auf einem Wägen ist äußerte Vorsicht angebracht. Bei plottingzlichen Halten, übermöiger Kraftanwendung und auf unebenem Boden kann das Gerät vom Wagen kippen.

1. Ventilation — Die Lufthungsschlitze und andere Öffnungen im Gehäuse dienen zur Ventilation. Diese Lufthungsschlitze und Öffnungen dürfen nicht abgedeckt oder blockiert werden, da unzureichende Ventilation Überhitzung und/oder eine Verkurzung der Lebensdauer des Produkts verursachen kann. Stellen Sie das Gerät nicht auf Betten, Sofas, Teppichen oder anderen Unterlanden auf, die die Belüftungsöffnungen blockieren konnten. Das Gerät ist nicht für Einbau bestimmt. Esarfaher nicht an beengten Plätzen wie in Bucherschränken oder Regalen aufgestellt werden, solange keine ausreichende Belüftung gewährleistet oder den Anweisungen des Herstellers nicht entsprochen ist.

2. Spannungsversorgung — Die verwendete Spannungsvorsorgung muss den Angaben auf dem Typenschild entsprechen.itte erkundigen Sie sich bei Ihrem Handler oder beim E-Werk, wenn Si nicht sich sind, ob Ihr Haushaltsnetz fur das Produkt geeignet ist.

3. Netzkabel-Schutz — Die Netzkabel sind so zu verlegen, dass sie vor Tritten geschlossen und keine schweren Gegenstände darauf abgestellt werden. Kontrollieren Sie die Kabel insbesondere an den Steckern und am Produkt.

4. Der Plasmabildschirm enthalt Glasteile. Er kann brechen, wenn er fallen gelassen oder Druck darauf ausgeübt wird. Im Falle des Falles ist Vorsicht geboten, um sich nicht an Scherben oder Splittern zu verletzen.
5. Überlastung — Netzsteckdosen und Verlängerungskabel dürfen nicht überlastet werden. Bei Überlastung besteht Brand- und Stromschlaggefahr.
6. Eindringen von Objekten und Flüssigkeiten — Es dürfen auf keinen Fall irgendwelche Objekte durch die Gehäuseöffnungen in das Produkt geschoben werden. Im Produkt liegen hohe Spannungen vor. Durch Einschieben von Objekten besteht Stromschlaggefahr und/oder die Gefahr von Kurzschlüssen zwischen den Bauteilen. Aus dem selbst Grunde dürfen auch keine Flüssigkeiten auf das Produkt verschüttet werden.
7. Wartung — Versuchen Sie nicht, das Produkt selbst zu warten. Durch Entfermen von Abdeckungen setzen Sie sich hohen Spannungen und anderen Gefährdungen aus. Lassen Sie jegliche Wartung von qualifizierten Service-Personal ausführten.
8. Reparaturen — In den folgenden Situationenziehen Sie sofort den Netzstecker und lassen Sie das Produkt von qualifiziertem Service-Personal reparieren. a. Wenn das Netzkabel oder der Netzstecker beschädigt ist.
   b. Wenn Flüssigkeit auf das Produkt verschüttet wurde oder Fremdkörper eingedrungen sind.
   c. Wenn das Produkt Regen oder Wasser ausgesetzt war.
   d. Wenn das Produkt nicht wie in der Bedienungsanleitung beschrieben Funktioniert. Nehmen Sie nur die in der Bedienungsanleitung beschreibenben Einstellungen vor. Unsachgemäß, nicht dokumentierte Einstellungen konnen Schäden verursachen und machen möglich umfangreiche Einstellarheiten durch einen qualifizierten Service-Techniker erforderlich.
   e. Wenn das Produkt fallen gelassen oder beschädigt wurde.
   f. Wenn das Produkt einen anormalen Zustand anziegt.
   Jede anormale Erscheinung beweutet, dass Kundendienst erforderlich ist.
9. Ersatzteile - Wenn Ersatzteile bereits gut werden, stellen Sieotide sichere, dass der Service-Techniker nur die vom Hersteller bezeichneten Teile oder Teile mit gleichen Eigenschaften und gleichem Leistungsvermögen wie die Originalteile verwendet. Bei Verwendung unzulässiger Teile bestehen Brand-, Stromschlag- und/oder andere Gefahren.
10. Sicherheitsprüfung — Lassen Sie vom Service-Techniker nach Service- oder Reparaturarbeiten eine Sicherheitsüberprüfung vornehmen, um sicherzustellen, dass das Produkt in einem einwandfrei Betriebszustand ist.
11. Wand- und Deckemontage — Bei Wand- oder Deckemontage ist sicherzustellen, dass diese nach der vom Hersteller empfohlenen Methode durchgeführ wird.
12. Wärmequellen — Stellen Sie das Produkt nicht in der Nähve von Heizkörpmn, Heizgeräten, Öfen oder anderen Geräten (einschließlich Verständern) auf, die Hitze abstrahlen.
13. Ziehen Sie vor der Installation der Laufsprecher den Netzstecker.
14. Der Plasma-Fernseherarfkeinen starken Erschutterungen oder Stößen ausgesetzt werden.Der Bildschirm kann sonst brechen, wodurch ein Brand oder Personenverletzungen verursacht werden können.
15. Setzen Sie den Plasma-Fernseher nicht langere Zeit direkter Sonnenbestrahlung aus. Die optischen Eigenschaften der vorderen Schutzabdeckung ändern sich sonst, wodurch Verfährungen und Verzerrungen verursacht werden.
16. Das Modell PDP-507XA wiegt etwa 34,1 kg, das Modell PDP-427XA 29,0 kg. Da das Produkt nur eine geringe Tiefe aufweist und instabil ist, sollen den Sie zum Tragen mindestens einen Helfer bemühen und es an den Griffen halten.

02

Wichtige Sicherheitshinweise

Beim Installieren zu beachten

Beachten Sie beim Installieren{jedes Artikels,wie z.B. des optionalen Fufes,itte die folgenden Punkte.

Bei Gebrauch des optionalen FuBes, von Halterungen oder ähnlichen Gegenständen

• Lassen Sie die Installation von ihrer Handlender durchführten.
• Achten Sie daraufuf, dass zur Installation die mitgelieferten Schrauben verwendet werden.
• Einzelheiten entnehmer Sieitte der dem optionalen Fuß (oder ahnlichem Artikel) beiliegenden Gebrauchsanweisung.

Bei Gebrauch anderer Vorrichtungen

• Setzen Sie sich mit Ihr hem Handlcr in Verbindung.

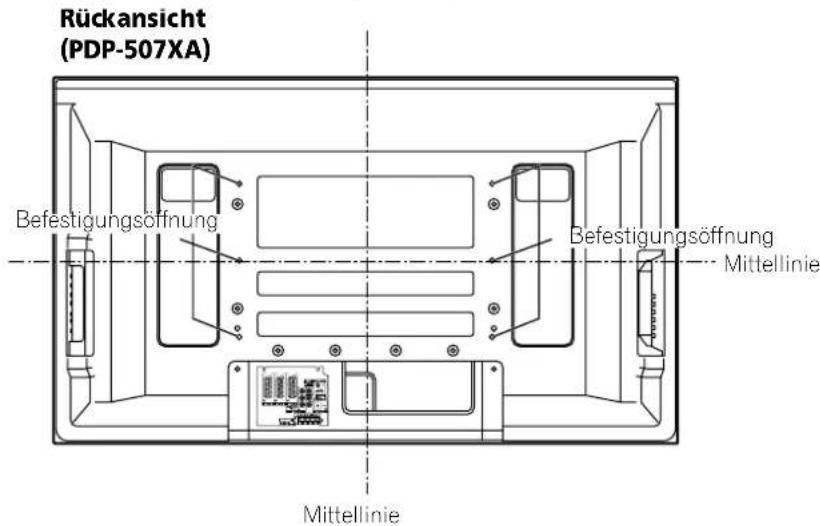

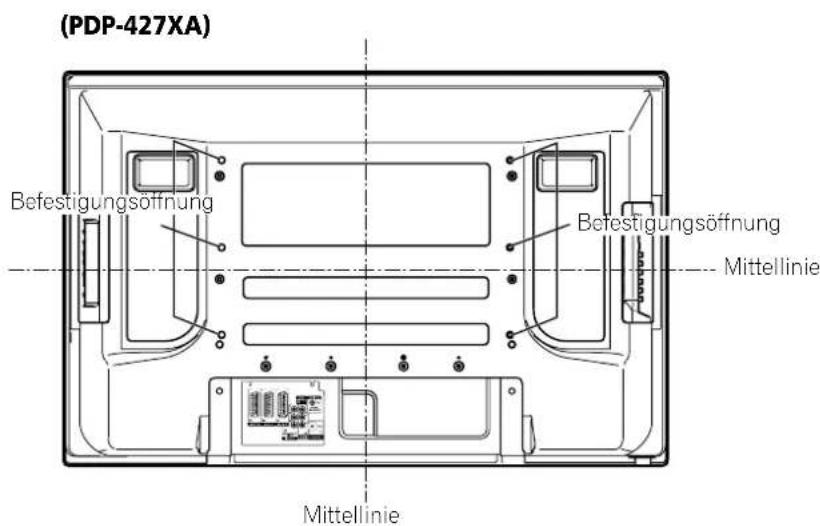

  Die folgenden sechs Befestigungsoffnungen konnen zur Installation verwendet werden:

VORSICHT

• Verwenden Sie unbedingt vier oder mehr Befestigungsoffnungen, die symmetrisch zur vertikalen und horizontalen Mittellinie liegen.
• Verwenden Sie M8-Schrauben, die in einer Tiefe von 12 mm bis 18 mm in der Montagefläche des Plasma-Fernsehers befestigt werden können. Siehe obige Seitenansicht.
• Achten Sie daraufuf, die Belüftungsöffnung an der Rückseite des Plasma-Fernsehors nicht zu blockieren.
• Installieren Sie den Plasma-Fernseher unbedingt auf einer ebenen Unterlage, da er Glasteile enthalt.
  Andere als die oben angegebenen Schraubenöffnungen sind nur für bestimmte Produkte zu verwenden, Benutzen Sie diese keinesfalls zur Montage nicht spezifizierter Produkte.
  Von einer Montage/Demontage des Plasma-Fernsehers mit angebrachten Lautsprechern am/vom FuB ist abzusehen.

HINWEIS

• Es wird mit Nachdruck empfohlen, Original-PIONEER-Montagezubehör zu verwenden.
  PIONEER übernimmt keine Verantwortung fur Personenverletzungen und Produktschaden, die sich auf den Gebrauch von anderen Befestigungsteilen als den optionalen PIONEER-Produkten zurückführten halten.

Plasma-Fernseher

Vorderansicht (PDP-507XA)

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige SLEEP
5 Fernbedienungssensor

(Seitenansicht)

6 Taste STANDBY/ON
7 Taste INPUT
8 Tasten VOLUME + / -
9 Tasten CHANNEL + / -

10 Ausgang PHONES
11 Anschluss INPUT 5 (S-VIDEO)
12 Anschluss INPUT 5 (VIDEO)
13 Anschluse INPUT 5 (AUDIO)

Rückansicht (PDP-507XA)

1 Anschluss PC INPUT (ANALOG RGB)
2 Anschluss AC IN (Netzeingang)
3 Anschlusive INPUT 3/INPUT 4 (HDMI)
4 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
5 Antenneneingang ANT
6 Anschluss INPUT 1 (SCART)
7 Anschluss INPUT 2 (SCART)

8 Anschluss INPUT 3 (SCART)
9 Anschluss INPUT 2 (COMPONENTVIDEO:Y, PB, PR)
10 Anschluss SUB WOOFER OUTPUT
11 Anschlusse AUDIO OUTPUT
12 Anschluss PC INPUT (AUDIO)
13 Anschluss CONTROL OUT
14 Anschlüsse für SPEAKERS (rechts/links)

Vorderansicht (PDP-427XA)

1 Taste POWER
2 Anzeige POWER ON
3 Anzeige STANDBY
4 Anzeige SLEEP
5 Fernbedienungssensor

(Seitenansicht)

6 Taste STANDBY/ON
7 Taste INPUT
8 Tasten VOLUME + / -
9 Tasten CHANNEL + / -

10 Ausgang PHONES
11 Anschluss INPUT 5 (S-VIDEO)
12 Anschluss INPUT 5 (VIDEO)
13 Anschluss Input 5 (AUDIO)

Rückansicht (PDP-427XA)

1 Anschluss PC INPUT (ANALOG RGB)
2 Anschluss AC IN (Netzeingang)
3 Anschlüsse INPUT 3/INPUT 4 (HDMI)
4 RS-232C-Anschluss (bei Werksvoreinstellung verwendet)
5 Antenneneingang ANT
6 Anschluss INPUT 1 (SCART)

7 Anschluss INPUT 2 (SCART)
8 Anschluss INPUT 3 (SCART)
9 Anschluss INPUT 2 (COMPONENTVIDEO:Y, PB, PR)
10 Anschluss SUB WOOFER OUTPUT
11 Anschlusse AUDIO OUTPUT
12 Anschluss PC INPUT (AUDIO)
13 Anschluss CONTROL OUT

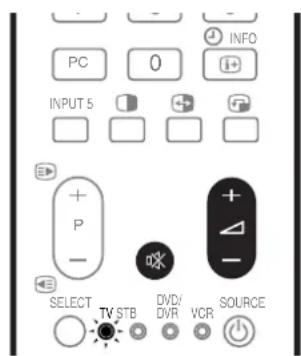

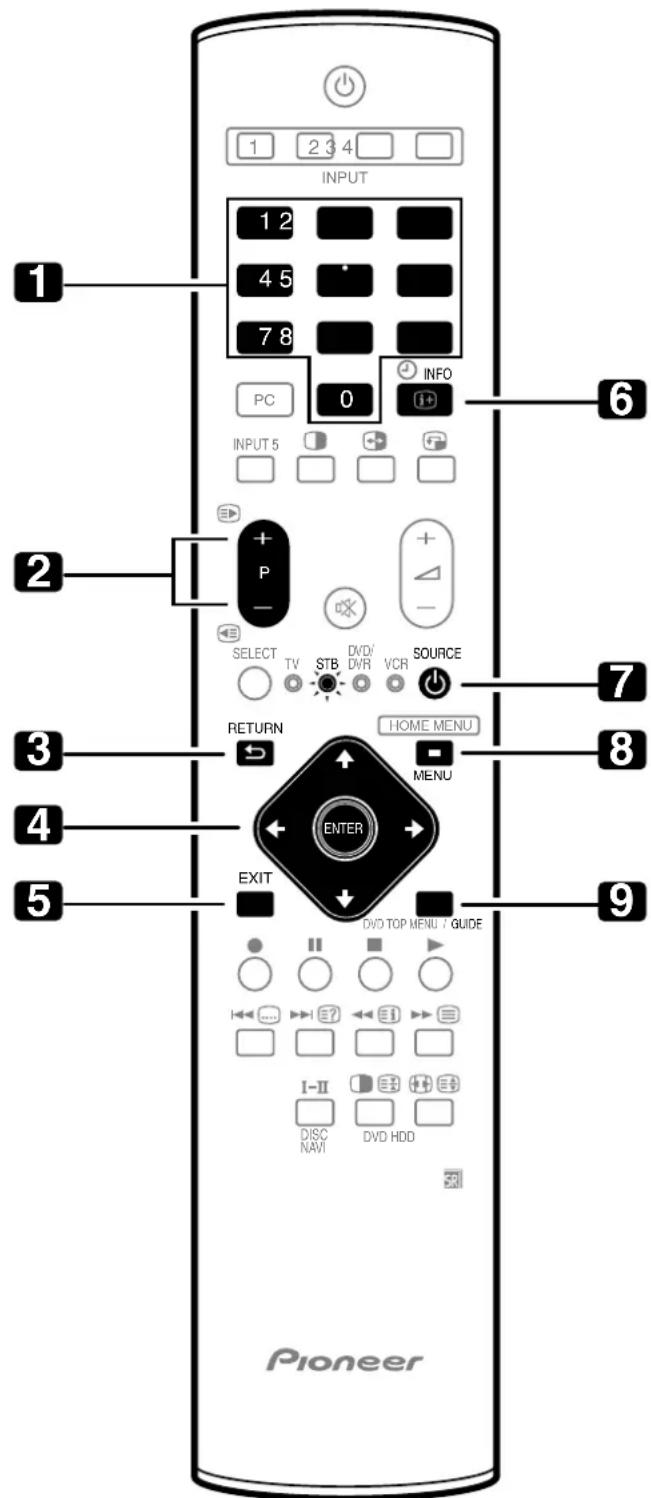

Fernbedienung

In this Abschnitt werden die Funktionen der Tasten beschreiben, die zur Verfügung stehen, nach dem der TV-Modus mit der Taste SELECT gewählt worden ist. Bezüglich Tasten zur Steuerung anderer Ausrüstung siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" ab Seite 48.

1

Schaltet den Plasma-Fernseher ein oder in den Standby-Modus.

2 INPUT

WahlteiEingangssquelle fur den Plasma-Fernseher. EINGANG 1, EINGANG 2, EINGANG 3, EINGANG 4)

30

TV/Extern-Eingangsmodus: Wahl einen Kanal.
VIDEOTEXT-Modus: Wahl eine Seite.

4

Wählt den PC-Anschluss als Eingangsquelle.

5 INPUT 5

Wahl INPUT 5 als Eingangsgquelle des Plasma-Fernsehers.

6

Schaltet den Bildschirmmodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm um.

7

P + / P - TV/Extem-Eingangsmodus: Wähl einen Kanal.

VIDEOTEXT-Modus: Wahlteine Seite.

8 SELECT

Schaltet die Moduswahl zwischen TV, STB, DVD/DVR und VCR um, sodass andere angeschlossene Komponenten mithilfe der mitgelieferten Fernbedienung gesteuet werden können.

These Anzeigen geben die momentane Wahl und den Status bei der Steuerung anderer angeschlossener Komponenten mit der mitgelieferten Fernbedienung an.

10 RETURN

Zum Zurückkehren zum vorherigen Menu.

11/4↓/←↑

Zum Wahlen des gewünschten Punkts im Einstellmenü.

ENTER

Fuhrt eine Instruktion aus.

12 EXIT

Schaltet direkt auf den normalen Bildschirm zurück.

13 Farbentasten (Rot/Grün/Gelb/Blau)

VIDEOTEXT-Modus: Wahlteine Seite.

14

TV/Extern-Eingangsmodus: Zum Springen zur Videotext-Untertitelseite.

15 ？

VIDEOS TEXT-Modus: Zeigt verdeckte Zeichen an.

16 I-Ⅱ

Zum Einstellen des Ton-Multiplexmodus.

17 i+

i+ INFO

TV/Extern-Eingangsmodus: Zeigt die Kanaldaten an.

18

Zum Umplatzieren des Minibilds im Bild-in-Bild-Modus.

19

Zum Umschalten zwischen den Bildschirmen im Doppelbildschirm- oder Bild-in-Bild-Modus.

20 +/ -

Zum Einstellen der Lautstärke.

21

呼

Schaltet den Ton stumm.

22 HOME MENU

TV/External-Eingangsmodus:Zeigt das Menu an.

23

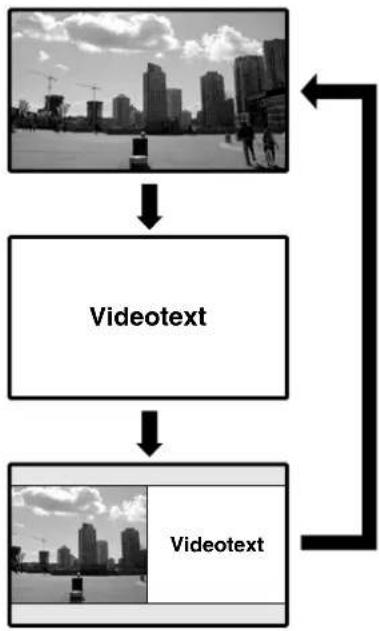

WahltdenVIDEOSTEXT-Modus.

(ganz TV-Bild, ganz TEXT-Bild, TV/TEXT-Bild)

24 电

VIDEOTEXT-Modus: Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen erscheidt die TOP-Ubersicht.

25

TV/Extern-Eingangsmodus: Wahlt die BildschirmgroBe.

VIDEOTEXT-Modus: Zum Umschalten von Videotext-Bildern. (voll/obere Häfte/untere Häfte)

26

TV/External-Eingangsmodus: Zum Einfrierten eines Vollbildsaus einem bewegten Bild. Wird ernut gedrückt, um die Funktion wieder aufzuheben.

VIDEOTEXT-Modus: Stoppt die Aktualisierung von Videotext-Seiten. Wird erneut gedrückt, um den Haltemodus wieder aufzuheiten.

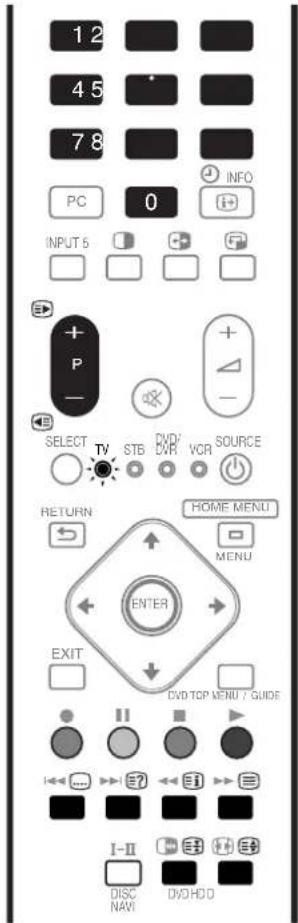

HINWEIS

• Für Benutzung der Fernbedienung ist diese auf den Plasma-Fernseher zu halten.

Installieren des Plasma-Fernsehers

Positionierung

• Vermeiden Sie direkte Sonnenbestrahlung. Achten Sie auf ausreichende Belüfung.
• Der Plasma-Fernseher ist schwer. Tragen Sieihn dazu niemals alleine.

VORSICHT

• Wenn über dem Plasma-Fernseher kein ausreichender Freiraum besteht, erhält dieser zu weniger Belüftung und Funktioniert nicht richtig.

HINWEIS

• Beim Installieren oben und hinter genügd freien Raum lessen, damit ausreichende Belüfung der Geräterückseite gewährleistet ist.

Gebrauch des optionalen PIONEER FuBes

• Naheres zur Montage finden Sie in der dem Fuß beiliegenden Anleitung.

Gebrauch der optionalen PIONEER Laufsprecher (nur für PDP-507XA)

• Naheres zur Installation führen Sie in der den Laufsprechem beiliegenden Anleitung.

VORSICHT

Betriebsumgebung

Temperatur und Feuchtigkeit der Betriebsumgebung: +0^ bis +40^ ; weniger als 85% relative Feuchtigkeit (Kuhlöffnungen nicht blockiert)
Stellen Sie these Gerät nicht an einem schlecht belufteten Platz auf, und auch nicht an einer Stelle, wo es hoher Feuchtigkeit oder direkter Sonnenbestrahlung (bzw. starker Kunstbeleuchtung) ausgesetztäre.

Transport des Plasma-Fernsehers

(nur für PDP-507XA)

Unterlustsprecher

HINWEIS

• Stützen Sie das Gewicht des Plasma-Fernsehers nicht am Laufsprecher ab.
• Nehmen Sie die Lautsprecher vor einem Transport des Plasma-Fernsehers stets ab. Halten Sie den Plasma-Fernseher nicht an den Lautsprecher-Montageanschluss fest.

Seitenlautsprecher

HINWEIS

• Halten Sie nicht am Seitenlautsprecher fest.

Vermeiden eines Umkippens des Plasma-Fernsehers

Vergewissern Sie sich nach Montage des Fußes, dass der Plasma-Fernseher nicht umkippen kann.

Stabilisieren auf einem Tisch oder auf dem Boden

Stabilisieren Sie den Plasma-Fernseher mithilfe von handelsüblichen Schrauben gemäß Abbildung.

HINWEIS

Zur Stabilisierung des Plasma-Fernsehers auf einem Tisch oder Boden sind Schrauben mit einem Nenndurchmesser von 6 mm und einer Mindestlänge von 20 mm zu verwenden.

VORSICHT

Der vorgesehene Tisch oder Bodenbereich muss ausreichende Festigkeit zum Tragen des Plasma-Fernsehers haben. Wenn dies nicht der Fall ist, konnen Personenverletzungen oder Geräteschädenz verursacht werden.

Bei der Installation des Plasma-Fernsehers sind entsprechende Vorkehrungen zu treffen, sodass er in Extremfällen, wie z.B. Erdbeben oder Unfälle, nicht herunterfallen oder umkippen kann.

Wenn derartige Vorkehrungen unterlassen werden, konnte der Plasma-Fernseher herunterfallen und Verletzungen verursachen.

Die Wahl der Sicherungsmittel gegen Umkippen, wie z.B. Schrauben, Haken, Ketten usw., hangt von der Beschaffenheit und Dicke der Montagefläche ab.

Bevor Sie sich für eine Sicherungsmethode und die entsprchenden Befestigungsteile entscheiden, sollen den Sie zunachst die Dicke und Beschaffenheit der Montagefläche untersuchen. Wenn Sie Zweifel haben, sollen den Rat eines Fachmanns einholen.

Gebrauch einer Wand zur Stabilisierung

1. Bringen Sie die Bolzen (Haken) zur Verhinderung des Herunterfallens am Plasma-Fernseher an.
2. Verwenden Sie starke Schnüre, um das Gerät auf geeignete Weise sicher an einer Wand, Säule oder einem anderen festen Bauelement zu stabilisieren.
3. Führer Sie diese Arbeit an beiden Seiten auf die gleiche Weise durch.

HINWEIS

Verwenden Sie handelsübliche Haken, Schnüre und Befestigungsteile.

Empfohlener Haken:Nenndurchmesser 8 mm

Lange 12 mm bis 15 mm

Anschlieben des Netzkabels

Plasma-Fernseher (Rückansicht)

HINWEIS

Ziehen Sie das Netzkabel aus der Steckdose und trennen Sie es vom Plasma-Fernseher, wenn das System voraussichtlich langere Zeit nicht benutzt wird.

Verlegen von Kabeln

Wenn der Laatsprecher unter dem Plasma-Fernseher-Panel installiert wird (nur für PDP-507XA)

HINWEIS

• Verwenden Sie die mitgelieferten Kugelbänder nach Bedarf.
  Zur ordentlichen Verlegung bündeln Sie die Lautsprecherkabel so, dass sie keinem Druck oder Zug ausgesetzt sind.

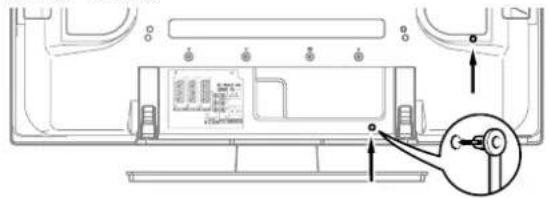

Anbringen der Schnellverschlussklemmen an der Haupteinheit

Bringen Sie die Schnellverschlussklemmen unter bedarfsgemäßer Nutzung der 3 Offnungen (42 Zoll: 2 Offnungen), die nachstehend mit Markiert sind, an.

für PDP-507XA

für PDP-427XA

Anbringen und Abnehmer der Schnellverschlussklemmen

Setzen Sie zum Arretieren der Klemme [1] in eine geeignete Öffnung an der Rückseite des Plasma-Fernsehers ein und bringen Sie [2] in der Rückseite von [1] zum Einschnappen. Schnellverschlussklemmen lassen sich nicht wieder ohne weiteres losen, nach dem sie einmal angebracht worden sind. Bringen Sie sie davon bedachtsam an. Drehen Sie die Klemme mit einer Zange um 90^ undziehen Sie sie nach außen. Die Klemme kann im Laufe der Zeit altern und beschädigt werden, wenn sie abgenommen wird. Achten Sie daraufuf, dass Verbindungskabel keinerlei Belastung ausgesetzt werden.

HINWEIS

• Verwenden Sie die mitgelieferten Schnellverschlussklemmen nach Bedarf.

AnschlieBein einer Antenne

Für die Anzeige eines klaren Bilds empfehlt sich der Anschluss einer AuBenantenne. Nachstehend finden Sie eine kurze Beschreibung der bei Verwendung eines Koaxialkabels vorzunehmenden Anschluse.

Antennenkabel (im Fachhandel erhältlich)

Vorbereiten der Fernbedienung

Einlagen der Batterien

1 Offnen Sie den Batteriefachdeckel.

2 Legen Sie die beiden mitgelieferten Mignonzellen (AA) ein. Setzen Sie hierzu jeweils das negative (-) Polende zuerst ein.

• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) im Batteriefach ein.

3 Schlieben Sie den Batteriefachdeckel.

Vorsichtsmaßregeln zu Batterien

Bei unsachgemäß Benutzung von Batterien besteht die Gefahr, dass Batteriesäure austritt oder die Batterien platzen. Befolgen Sie unbedingt die nachstehenden Anweisungen.

• Als Ersatzbatterien sind Mangan- oder Alkalizellen zu verwenden.
• Legen Sie die Batterien polaritätsrichtig gemäß den Markierungen (+) und (-) ein.
• Verwenden Sie Batterien understandslichen Typs nicht zusammen. Unterschiedliche Typen weisen unterschiedliche Eigenschaften auf.
• Verwenden Sie alte und neue Batterien nicht gemeinsam. Gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer neuer Batterien verkurzen und eventuell ein Auslaufen alter Batterien zur Folge haben.
• Entnehmen Sie die Batterien, sobald sie verbraucht sind. Austretende Batteriesäure kann Hautreizungen verursachen. Etwaige ausgetretene Batteriesäure wischen Sie sorgsam mit einem Tuch ab.
• Bei den Batterien, die dem Produkt beliegen, kann die Lebensdauer lagerungsbedingt verkurzt sein.
• Wenn die Fernbedienung voraussichtlich langere Zeit nicht benutzt wird, sollen den Sie die Batterien entnehmen.

VORSICHT

BEIMENTSORGEN VERBRAUCHTER BATTERIEN SIND DIE IM JEWEILIGEN LAND/GEBIET GELTenden GESETZLICHEN VORSCHRIFTEN UND UMWELTBESTIMMUNGEN ETC. ZU BEACHTEN.

Wirkungsbereich der Fernbedienung

Zur Benutzung der Fernbedienung ist diese auf den Fernbedienungssensor (S) unter rechts an der Vorderseite des Plasma-Fernsehers zu richten. Der Abstand der Fernbedienungseinheit vom Fernbedienungssensor solle 7 m nicht überschreiben, und ihr Winkel zum Sensor sollen nach rechts, links, oben und unter innerhalb von 30 Grad liegen.

HINWEIS

• Beim PDP-427XA ist das SR-Logo unter rechts am Lautsprecher angebracht, der Fernbedienungssensor befindet sich jedoch an der gleichen Stelle wie beim PDP-507XA.

Beim Umgang mit der Fernbedienung zu beachtten

• Setzen Sie die Fernbedienung keinen Stößen aus. Setzen Sie die Fernbedienung auch keinen Flüssigkeiten aus, und bewahren Sie sie nicht an feuchten Stellen auf.
• Setzen Sie die Fernbedienung nicht direkter Sonnenbestrahlung aus. Die Einheit kann durch Wärmeeinwirkung verformt werden.
• Wenn der Fernbedienungssensor des Plasma-Fernsehers direkter Sonnenbestrahlung oder starker Beleuchtung ausgesetzt ist, Funktioniert die Fernbedienung unter Umständen nicht richtig. In einem solchen Fall ändern Sie den Lichteinfallwinkel bzw. die Ausrichtung des Plasma-Fernsehers, oder betätigten Sie die Fernbedienung in kürzerem Abstand zum Fernbedienungssensor.
• Bei Hindernissen im Signalweg zwischen Fernbedienung und Sensor ist einwandfreiies Ansprechen unter Umständen nicht gewährleistet.
• Mit schwächer werden den Batterien kann der Wirkungsgrad der Fernbedienung abnehmen. d.h. sie Funktioniert in dieser Fall nur noch in einer kürzeren Entfernung zum Fernbedienungssensor. Ersetzen Sie die Batterienrechtzeitig durch neue.
• Der Plasma-Fernseher emittiert schwache Infrarotstrahlen. Wenn Sie in der naheren Umgebung Geräte betreiben, die über Infrarot-Fernbedienungen gesteuert werden, wie z.B. Videorecorder, können Instruktionen von den entsprachenden Fernbedienungen unter Umständen nicht richtig oder nicht vollständig empfangen werden. Stellen Sie in thisem Fall die betroffenen Geräte in früherer Entfernung zum Plasma-Fernseher auf.
• Je nach Aufstellplatz konnen vom Plasma-Fernseher emittierte Infrarotstrahlen den richtigen Empfang von Fernbedienungssignalen und den Wirkungsgrad der Fernbedienung beeinträchtigten. Die Stärke der vom Bildschirm abgegebenen Infrarotstrahlen hangt von den jeweils angezeigten Bildern ab.

Empfangbare Fernsehkanäe müssen eingerichtet werden, da sie sonst nicht abgestimmt werden können. Nähres hierzu finden Sie auf Seite 27 unter "Automatisches Programmieren von Fernsehkanalen".

Ein-/Ausschalten

HINWEIS

• Wenn der Plasma-Fernseher an das Netz angeschlossen wird, schaltet er in den Standby-Modus; die Anzeige STANDBY an der Frontplatte soll rot blinken. Der Plasma-Fernseher bleibt im Standby-Modus, bis er wieder vom Netz getrennt wird.
  Zum Einsatz des Systems drucken Sie am Plasma-Fernseher auf POWER.
  Die Anzeige POWER ON am Plasma-Fernseher leuchtet blau auf.
  Zum Ausschalten des Systems drucken Sie an der Fernbedienung oder STANDBY/ON am Plasma-Fernseher.
• Der Plasma Fernseher wird auf den Standby-Modus geschalte: die Anzeige STANDBY leuchtet rot auf.
• Durch Drücken von 0 oder 0 bis 9 an der Fernbedienung bzw. STANDBY/ON am Plasma-Fernseher kann das System dann wieder eingeschaltet werden. Wenn Sie 0 an der Fernbedienung drücken, werden Bilder von der Quelle INPUT 1 geleifert. Wenn Sie 1 bis 9 drücken, werden Fernsehbildner angezeigt.

Sie konnen das System auch durch Drucken von POWER am Plasma-Fernseher ausschalten. Sie konnen dann das System jedoch nicht wieder mit den Tasten an der Fernbedienung oder über den Plasma-Fernseher einschalten.

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.
• Im Bereitschaftsmodus ist die Hauptstromversorgung zum System getrennt, so dass es nicht mehr voll Funktionsfähig ist. Es fließt jederoch noch ein weniger Strom zum System, um Betriebsbereitschaft aufrechtzuerhalten.
• Falls Sie das Plasma-Fernsehgerät für langere Zeit nicht zu verwenden beabsichtigen, ziehen Sie das Netzkabel von der Wandsteckdose ab.

Statusanzeigen des Plasma-Fernsehers

Die Tabelle unter zeigt den Betriebsstatus des PlasmaFernsehers. Sie konnen den momentanen Status des Systems an den Anzeigen des Plasma-Fernsehers erkennen.

Plasma-Fernseher

(PDP-507XA)

(PDP-427XA)

Von der Unterseite des Displays (links) gesehen

Anzeigestatus Systemstatus

POWER ON	STANDBY
●	●	Das Netzkabel des Plasma-Fernsehers ist abgetrennt. Es kõnnte auch sein, dass das Netzkabel des Plasma-Fernsehers angeschlossen, die Taste POWER des Plasma-Fernsehers jedoch ausgeschaltet ist.
●	●	Die Stromversorgung zum System ist hergestellt.
●	●	Das System befindet sich im Standby-Modus.

Bezüglich anderer als der oben aufgeführten Punkte siehe "Fehlerdiagnose" auf Seite 55.

Plasma-Fernseher (Seitenansicht rechts)

Kanalanzeige

Kanäändern

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.

Mit + / - an der Fernbedienung

• Drucken Sie P + zum Erhöhen der Kanalnummer.
• Drücken Sie P - zum Verringern der Kanalnummer.

Beim Betrachten von Videotext:

• Drucken Sie P + zum Erhöhen der Seitennummer.
• Drucken Sie P - zum Verringern der Seitennummer.
• Bezüglich Videotext siehe "Videotext-Funktionen" auf Seiten 53 und 54.

HINWEIS

• CHANNEL +/- am Plasma-Fernseher Funktioniert wie P+/P-.
• + / - kann auf Überspringen eingestellte Analogkanäne nicht abrufen. Bezüglich Überspringens von Analogkanänen siehe Schritte 13 und 14 unter "Manuelle Einstellung"(Seite 27).
• + / - kann nicht als Favoriten gespeicherte Analogkanäne nicht abrufen. Bezüglich Speicherung von Analogkanänen als Favoriten siehe Schritte 13 und 14 unter "Manuelle Einstellung" (Seite 27).

Mit 0 bis 9 an der Fernbedienung

Wahlen Sie die Kanäle direkt durch Drucken der Tasten 0 bis 9.

BEISPIEL

Zur Wahl von Kanal 2 (einstelliger Kanal) drucken Sie 2.
Zur Wahl von Kanal 12 (zweistelliger Kanal) drucken Sie 1. dann 2.

Beim Betrachten von Videotext:

Zum direkten Aufrufen einer Seite mit dreistelliger Nummer zwischen 100 und 899 geben Sie mit 0 bis 9 die entsprechende Nummer ein. Siehe Seite 54.

HINWEIS

• Wenn Sie im Standby-Modus 0 drucken, wird die Stromversorgung eingeschalten, und das Bild wird von der Programmquelle Eingang 1 gefelwert. Wenn Sie hingegen eine beliebige Taste von 1 bis 9 drucken, wird ein Fernsehbild angezeigt.

Abrufen von Favoritenkanänen (analog)

Wenn Sie (analoge) Kanäle als Favoriten gespeichert haben, können Sie diese einzach durch Wahl aus der Favoritenliste abrufen.

HINWEIS

• Sie können bis zu 16 Analogkanäe als Favoriten speichern. Bezüglich Speicherung siehe Schritte 13 und 14 unter "Manuelle Einstellung" (Seite 27).
  1 Wahrend Wiedergabe eines Analogprogramms drucken Sie ENTER, um die Favoritenliste aufzurufen.

2 Den gen gew u nsc h t e a n a l und ENTER drucken).

Die Listeder Favoriten mit RETURN vom Bildschirm loschen.

Lautstärke- und Toneinstellungen

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.

Mit + an der Fernbedienung

• Drucken Sie + zum Erhöhen der Lautstärke.
• Drucken Sie - zum Vermindern der Lautstärke.

HINWEIS

VOLUME + / - am Plasma-Fernseher Funktioniert wie + / -

Mit an der Fernbedienung

X schaltet die momentane Tonausgabe stumm.

1 Drucken Sie
- "呎"erscheint auf dem Bildschirm.
2 Drücken Sie erneut, um die Stummschaltung wieder aufzuheiten.
Die Stummschaltung kann auch durch Drucken von

aufgehobenwerden. au trufen (mit / / wahlen

Plasma-Fernseher (Seitenansicht rechts)

Lautstärkeregelung

Stumm

Mit I-II and der Fernbedienung

Mit jedem Druck auf I-III wird MTS wie unter gezeigt umgeschalteit.

		Einstellungen
				MONOIII
NICAM-Sendungen	Stereo	1AAA NICAM STEREO 10:00	1AAA NICAM STEREO 10:00	1AAA MONO 10:00
	Zweispra-chig	2BBB NICAM I 10:00	2BBB NICAM II 10:00	2BBB MONO 10:00
	Mono	3CCC NICAM MONO 10:00	3CCC NICAM MONO 10:00	3CCC MONO 10:00
A2-Sendungen	Stereo	4DDD STEREO 10:00	4DDD STEREO 10:00	4DDD MONO 10:00
	Zweispra-chig	5EEE DUAL I 10:00	5EEE DUAL II 10:00	5EEE MONO 10:00
	Mono	6FFF MONO 10:00	6FFF MONO 10:00	6FFF MONO 10:00

HINWEIS

• Bei jedem mit der Taste I-II gewählten Tonmultiplexmodusändert sich das Display in Abhängigkeit von den empfangenen Sendesignalen.
  Nach dem der Modus MONO gewählt worden ist, bleibt der Plasma-Fernseher auf Mono geschalte, auch wenn das System ein Programm in Stereo empfängt. Wenn Sie wieder Stereo horen möhen, müssen Sie auf den Modus auf I oder II zurückschalten.
• Wenn Sie einen Tonmultiplexmodus wahren, während die Eingangsprogrammquelle auf Eingang 1 bis 5 geschalte ist,ändert sich der Tontyp nicht. In thisem Fall wird der Ton durch die Video-Programmquelle bestimmt.

Gebrauch der Multiscreen-Funktionen

Bildschirmteilung

Sie konnen Doppelbildschirm oder Bild-in-Bild wahlen. Gehen Sie hierzu wie nachfolgend beschrieben vor.

HINWEIS

• Bildschirmteilung über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

Doppelbildschirm
Hauptbildschirm Nebenbildschirm

Bild-n-Bild
Hauptbildschirm Nebenbildschirm

1 Drucken Sie um den Anzeigemodus zu wahlen.

• Mit jedem Druck auf wird der Anzeigemodus zwischen Doppelbildschirm, Bild-in-Bild und Einzelbildschirm umgeschaltet.
• Im Doppelbildschirm- oder im Bild-in-Bild-Modus drücken Sie um die Position der beiden gezeigten Bildschirme umzuschalten. Der linke Bildschirm (im Doppelbildschirmmodus) bzw. der größere Bildschirm (im Bild-in-Bild-Modus) ist der aktive Bildschirm, der durch "D" gekennzeichnet wird. Bild und Ton können gesteuert werden.

• Im Doppelbildschirm-Modus ist die Größe des linken Bildschirms mit umschaltbar.
• Im Bild-in-Bild-Modus kann die Position des Minibilds mit Gegenahrzeigersinn weitergeschaltet werden.

2 Zur Wahl der Eingangsgquelle drucken Sie die entsprchende Eingangsguellentaste.

• Bei Fernsehempfang drucken Sie P+/P-, um den Kanal zu wechseln.

HINWEIS

• Mit der Multiscreen-Funktion konnen Bilder von derselben Eingangssquelle nicht gleichzeitig angezeigt werden. Wenn Sie einen derartigen Versuch Unternehmen, erscheidt eine Warnmeldung.
• Mit der Multiscreen-Funktion konnen Bilder aus Kombinationen von zwei externen Eingangsquellen (Eingang 1 bis 5, PC) nicht angezeigt werden. Bilder aus den folgenden Eingangsquellen kombinationen konnen angezeigt werden.

• Analog-TV und externe Quelle (Eingang 1 bis 5, PC).

• Wenn Sie HOME MENU drücken, wird auf den Einzelbildschirmmodus darüber geschalte und das entsprechende Menu erscheint.

• Bei Doppelbildschirm erscheinen Bilder auf dem rechten Bildschirm je nach Bildmaterial unter Umständen etwas grob.
• Im Doppelbildschirm- und im Bild-in-Bild-Modus liegt die Analogkanal-Favoritenliste nicht zur Verfügung.
• Bei Wahl von 1920*1080p@24 Hz für den Haupt-Bildschirm im Doppelbildschirm- oder im Bild-in-Bild-Modus können Videobildern wegen Systembeschränkungen unter Umständen nicht richtig angezeigt werden.
• Bei Anschluss eines Kopfhörers kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-Bild-Modus mitgehört werden. Bezüglich weiterer Informationen siehe Seite 35.
  PAL 60-Signale sind fur Bildanzeige auf dem Nebenbildschirm nicht geeignet.

Standbild

Sie konnen ein Vollbild der momentanen, laufenden Szene einfangen und als Standbild wiedergeben. Gehen Sie hierzu wie nachfolgend beschrieben vor.

HINWEIS

Die Anzeige eines unbewegten Bilds über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.
1 Drucken Sie
- Auf dem rechten Bildschirm entscheidt ein Standbild, während der linke Bildschirm ein bewegtes Bild zeigt.
2 Drucken Sie erneut, um die Funktion wieder aufzuheiten.

HINWEIS

• Festhalten eines Bilds ist im Doppelbildschirm- und im Bild-in-Bild-Modus nicht möglich.
• Wenn diese Funktion nicht verfügbar ist, entscheidigt eine Wammeldung.
• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführren, vergewissemn Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.

Menu-Übersicht

AV-Modus-Menus

Home Menu Gegenstand Seite
Bild Av-Wahl 30
	Konzern 30
	Helligkeit 30
	Farbsichtigung 30
	Tint 30
	Scharfe 30
	Profi-Einstellungen	31 - 33
	Rückstellens	31
Ton Höhen	34
	Bass	34
	Balance 34
	Rückstellens	34
	FOCUS	34
	Front Surround	34
	Kopfhöher-Leistung	35
	Sub-Laulstärke	35
Energiesparmodi	Energiesparmodus	35
	Kein Signal-aus-	35
	Keine Bedienung-aus-	36
Timer	——	41
Weiterführende Einstellungen	Position	37
	Auto-GröBe	40
	4:3 Modus	40
	Seitenmaske	40
	HDMI Einstellungen	44
	Aktiverungsmodus	37
	TV-System	38
	Eingangswahl 38
Grundeinstellungen	Autoinstallation	27
	Analog TV Konfigurieren	27 - 29
	I/O link.A 45
	Password	41, 42
	Sprache	29

PC-Modus-Menus

Home Menu Gegenstand Seite
Bild AV-Wahl 30
	Kontrasl 30
	Helligkeit 30
	Rot	30
	Grün	30
	Blau	30
	Rückstellens	31
Ton Höhen	34
	Bass	34
	Balance 34
	Rückstellens	34
	FOCUS	34
	Front Surround	34
	Kopfhörer-Leistung	35
	Sub-Lautstärke	35
Energiesparmodi	Energiesparmodus	35
	Energiemanagement	36
Timer	-	41
Weiterführende Einstellungen	Automatische Einstellung	37
	Manuelle Einstellung	37

Menu-Bedienung

Im Nachstehenden ist das typische Vorgehen zur Vornahme der Einstellungen in den Menüsbeschreiben. Konkrete Anleitungen finden Sie auf den entsprechenden Seiten mit den Beschreibungen der jeweiligen Funktionen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie einen Menüpunkt mit ↑/↓, und drücken Sie dann ENTER.
3 Wiederholen Sie Schritt 2, bis der gewünschte Untermenüpunkt erreicht ist. Die Anzahl der Menüebenen kann je nach Menüpunkt unterschiedlich sein.
4 Wahlen Sie die gewünschte Option (bzw. einen Parameter) mit / , und drücken Sie dann ENTER. Bei manchen Menupunkten ist stelle von / zu drücken.
5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Mit RETURN können Sie zur nachsthöheren Menüebene zusückkehren.
• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissem Sonie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.

Automatisches Programmieren von Fernsehkanänen

In thisem Abschnitt wird beschreiben, wie Fernsehkanäe automatisch gesucht und programmiert werden können.

Verwendung der Funktion Automatische Installation

Wenn das Plasma-Fernsehsystem nach dem Kauf zum ersten Mal eingeschaltet wird, startet die anfängliche automatische Installation. Sie konnen Sprache, Land und Kanäle der Reine nach automatisch programmieren.

1 Wahlen Sie "Sprache"(/)
2 Eine Sprache wahlen (/)

Wahlen Sie unter 16 Sprachen: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Niederlandisch, Schwedesch, Portugiesisch, Griechisch, Finnisch, Russisch, Turkisch, Norwegisch, Danisch, Tschechisch und Polisch.

3 Wahlen Sie "Land" (/)
4 Wahlen Sie das Land (/)

5 Wahlen Sie "Start" (▲▼, dann ENTER).

Die automatische Installation startet automatisch.
- Wenn Sie die laufende automatische Installation abbrechen möchten, drücken Sie RETURN.

HINWEIS

• Über das Menu Home konnen Sie die automatische Installation jederzeit starten, z.B. nach Umzug in ein anderes Land. Vor dem Start der automatischen Installation führen Sie die folgenden Schritte 1 bis 3 aus.

① Drucken Sie HOME MENU.

② Wahlen Sie "Grundeinstellungen" (喜 / 喜 ,dann ENTER).
③ Wahlen Sie "Autoinstallation" (▲/▲, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

• Wenn kein Kānal gefunden werden konnte, prüfen Sie die Antennenanschlüsse, und starten Sie die automatische Installation dann erneut.

Manuelles Programmieren von Analog-Fernsehkanänen

In this Abschnitt wird beschrieben, wie Analog-Fernsehkanäe manuell programmiert werden können.

Manuelle Einstellung

So programmieren Sie Analog-Fernsehkanäe manuell.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/dln ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein. Bezüglich Password siehe "Verwendung eines Passwords" auf Seite 41.

4 Wahlen Sie "Manuelle Einstellung" (A/D, dann ENTER).
5 Wahlen Sie "Programplatz-Eingabe"(/)

6 Wahlen Sie eine Programmnummer (/)
- Sie können eine Nummer zwischen 1 und 99 wahren.
7 Wahlen Sie "Suche"(/)
8 Geben Sie mithilfe der Tasten 0 bis 9 und ENTER eine Freqenz ein.
- Frequenzen können Sie auch mithilfe von eingeben.

9 Wahlen Sie "System" (/)

10 Wahlen Sie das Tonsystem (A).

• Wahlen Sie unter "B/G", "D/K", "I", "L" und "L".

11 Wahlen Sie "TV-System" (A).

12 Wahlen Sie das TV-System (A).

Wahlen Sie unter "Auto", "PAL", "SECAM" und "4.43NTSC".

13 Wahlen Sie "Speichern" (A).

14 Wahlen Sie "Ja", "Ja (Liste)" oder "Nein" (A).

Gegenstand Beschreibung
Ja	Sie können den Canal mit P+/P-wahlen.
Ja (Liste) Wahlen Sie diese Option, um den Canal als Favorit zu speichern. Sie können den Canal mit P+/P-aus der Listeder favorisierten Kanäle wahren.
Nein	Sie können den Canal nicht mit P+/P-wahlen.

• Für Programmierung eines anderen Kanals wiederholen Sie die Schritte 6 bis 14.

15 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.
- Über Manuelle Einstellung können auch Einstellungen für "Tuner-Rauschmind," "Kindersicherung" und "Decoder" vorgenommen werden. Siehe "Reduzieren von Bildrauschen", "Einstellen der Kindersicherung" und "Wahlen des Decodereingangs".

Reduzieren von Bildrauschen

Sie konnen für die einzelnen Kanäle vorgegeben, ob der Plasma-Fernseher das Bildrauschen in Abhängigkeit von den Sendesignalpegeln reduzieren soll.

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung".

• Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch.

2 Wahlen Sie "Tuner-Rauschmind." (/)

3 Wahlen Sie "Ein" oder "Aus" (/)

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der Erfolg dieser Funktion hängt von der Sendesignalqualität ab, zufrieden stellende Ergebnisse sind nicht in jeder Fall gewährleistet.
• Bei Gebrauch eines Decoders und Wahl eines Decoderanschlusses liefert diese Funktion unter Umständen kein gutes Resultat.

Einstellen der Kindersicherung

Fernsehkanäle, die durch die Kindersicherung geschützt sind, können weder abgestimm noch betrachtet werden.

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung". Nach Wahl eines Kanals (mit Programplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 Wahlen Sie "Kindersicherung" (/)
3 Wahlen Sie "Sperren" (/)

• Sie können zwischen "Ansicht" und "Sperren" wahren.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

Wahlen des Decodereingangs

Wenn Sie einen Decoder angeschlossen haben, wahlen Sie den Decodereingang (EINGANG 1).

1 Wiederholen Sie die Schritte 1 bis 6 für "Manuelle Einstellung". Nach Wahl eines Kanals (mit Programmplatz-Eingabe) führen Sie die folgenden Schritte durch.
2 Wahlen Sie "Decoder"(/)
3 Wahlen Sie "EINGANG 1"(/)

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Bei Wahl von "Aus" (Werksvorgabe) ist eine Bildwiedergabe vom Decoder nicht möglich.

Eingeben von Fernsehkanalnamen

Sie konnen gespeicherten Fernsehkanänen einen aus bis zu fünf Zeichen bestehenden Namez zuweisen. Dies kann später die Programmwahl erleichtern.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (↓/↓, dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/laen ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
4 Wahlen Sie "Name" (↑/↓, dann ENTER).
5 Wahlen Sie "Programmplatz-Eingabe" (/)
6 Wahlen Sie eine Programmnummer (/)
- Sie können eine Nummer zwischen 1 und 99 wahren.

7 Wahlen Sie "Name" (↓/↓, dann ENTER).

Die Namen-Eingabeanzeige erscheint.

8 Wahlen Sie das erste Zeichen (/, /, dann ENTER)

• Der Cursor rückt zum zweiten Zeichen.

9 Wiederholen Sie Schritt 8, um bis zu fünf Zeichen einzugeben.

Zum Korrigieren eingebener Zeichen wahlen Sie [←] oder [→] auf dem Bildschirm, und drücken Sie dann ENTER. Dies bewegt die Schreibmarke zur vorhergehenden bzw. nachfolgenden Stelle.
Zum Löschen des aktuellen Zeichens wahlen Sie [Delete] am Bildschirm, und drucken dann ENTER.
Zum Setzen einer Leerstelle für das aktuelle Zeichen wahren Sie [Space] am Bildschirm, und drücken Sie dann ENTER.

10 Zum Abschluss der Namenseingabe wahren Sie mit oder / [OK] am Bildschirm, und drücken dann ENTER.

11 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren werden die gewählten Kanaldaten an die angeschlossenen Aufnahmegeräte, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Sortieren von voreingestellen Fernsehkanänen

Gehen Sie wie nachfolgend beschrieben vor, um die Reihenfolge programmierter Fernsehkanäe zuändern.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Analog TV Konfigurieren" (/aden ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.
4 Wahlen Sie "Sortieren" (▲/▲, dann ENTER).
Die Anzeige fur Sortieren erscheint.

5 Wahlen Sie den zu verlegenden Kanal (/A/da n ENTER).
6 Wahlen Sie die gewünschte neue Position ( / , / ) dann ENTER).
- Der Sortiervorgang wird ausgeführlt.
7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Um die Seite bei Sortieranzeige in Schritt 6 zu ändern, wahlen Sie / am Bildschirm mit / , um eine Seite zu bestimmen, und drücken Sie dann ENTER.
- Durch das obige Verfahren werden nur die verschobenen Kanaldaten zu Aufnahmegeräten, wie z.B. Videorecorder oder DVD/HDD-Recorder (DVR), übertragen und festgelegt.

Einstellen der Sprache

Wahlen Sie unter 16 Sprachen für On-Screen-Anzeigen, wie z.B. Menus und Anweisungen: Englisch, Deutsch, Französische, Italienisch, Spanish, Niederlandisch, Schwedisch, Portugiesisch, Griechisch, Finnisch, Russisch, Türkisch, Norwegisch, Danisch, Tschechisch und Polisch. Für die im VIDEOTEXT-Modus zu verwendende Sprache konnen Sie unter Westeuropa, Osteuropa, Griechenld./Türke Kyrillisch und Arabien wahlen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Sprache" (▲/▼, dann ENTER).
4 Wahlen Sie "Menu" (/)
5 Eine Sprache wahlen (/)

6 Wahlen Sie "Videotext"(/)
7 Eine Sprache wahlen (/)
8 Drucken Sie HOME MENU, um das Menu zu verlassen.

AV-Wahl

Wahlen Sie die Einstellung, die für die jeweiligen Betrachtungsbedingungen (z.B. Raumhelligkeit) und die Art des Fernsehprogramms bzw. extern zugesplienen Bildsignals am geeignetsten ist (sechs Wahlmöglichkeiten).

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (▲/▲, dann ENTER).
3 Wahlen Sie "AV-Wahl" (▲▼, dann ENTER).
4 Wahlen Sie die gewünschte Einstellung (/Jahn ENTER).

Für AV-Programmquelle

Gegenstand Beschreibung

STANDARD Für ein Bild mit hoher Auflösung bei normalerRaumbeleuchlungThese Option wird von einem externen Eingang und Fermseh-Eingangsquellen geteilt.

DYNAMISCH Für ein sehr scharfes Bild mit maximalemKonzernIn dieser Modus kann die Bildqualität nicht manuell angepasst werden.These Option wird von einem externen Eingang und Fermseh-Eingangsquellen geteilt.

FILM Für einen FilmThese Option wird von einem externen Eingang und Fermseh-Eingangsquellen geteilt.

SPIELE Senkt die Bildhelligkeit, um das Betrachten angenehmert zu machenThese Option wird von einem externen Eingang und Fermseh-Eingangsquellen geteilt.

SPORTFür SportprogrammeThese Option wird von einem externen Eingang und Fermseh-Eingangsquellen geteilt.

ANWENDER Ermöglicht es dem Anwender, dieEinstellungen wunschgemäß vorzunehen. Sie können den Modus für jeder Eingangsquelle eingten.

Für PC-Programmquelle

Gegenstand Beschreibung
STANDARD(Ferksvorgabe)	Für ein Bild mit hoher Auflösung bei normalerRaumbeleuchlung
ANWENDER Ermöglicht es dem Anwender, dieEinstellungen wunschgemäß vorzurehen. Siekönnen den Modus für jeder Eingangsquelleeinstellen.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Sie "DYNAMISCH" gewählt haben, können Sie Kontrast",Helligkeit",Farbsattigung",Tint",Schärfe", Profi-Einstellungen" und "Rückstellten" nicht regeln; diese Menupunkte sind ausgegrut.

Bildeinstellungen

Stellen Sie das Bild wunschgemäß für die gewährte AV-Wahloption (außer DYNAMISCH) ein.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie einen Einstellpunkt ( 一 / 一 , dann ENTER).

Für PC-Programmquelle erscheint die folgende Anzeige.

4 Wahlen Sie den gewürschten Wert ()

• Auch wenn ein Screen zum Vornehmen einer Einstellung am Bildschirm angezeigt ist, können Sie den Einstellposten ändern, indem Sie äcken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Für AV-Programmquelle

Gegenstand	Taste	Feste
Konzern	Zum Verminder des Kontrastes	Zum Erhöhen des Kontrastes
Helligkeit	Zum Verminder der Helligkeit	Zum Erhöhen der Helligkeit
Farbsättingung	Zum Verminder der Farbintensität	Zum Erhöhen der Farbintensität
Tint	Haltstüne werden blautlich	Haltstüne werden grünstichig
Sächfe	Zum Verminder der Sächfe	Zum Erhöhen der Sächfe

Für PC-Programmquelle

Gegenstand	Taste
Krontrast Zum Vermindern des Kontrastes		Zum Erhöhen des Kontrastes
Helligkeit zum Vermindern der Helligkeit		Zum Erhöhen der Helligkeit
Rot zum Abschwächen von Rol zum Betonen von Rol
Grün zum Abschwächen von Grün		Zum Betonen von Grün
Blau zum Abschwächen von Blau		Zum Betonen von Blau

HINWEIS

• Für erweiterte Bildeinstellungen wahlen Sie in Schritt 3 "Profi-Einstellungen", und drücken Sie dann ENTER. Bezüglich nachfolgender Bedienungsschritte siehe "Erweiterte Bildeinstellungen".
  Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahlen Sie in Schritt 3 mit ↑ ↓ "Rückstellen", und drucken dann ENTER. Es entscheidt ein Bestätigungsfenster. Wahlen Sie "Ja" mit ↓ drucken Sie dann ENTER.

Erweiterte Bildeinstellungen

Der Plasma-Fernseher bietet Innen verschiedene fortschrittliche Funktionen zur Optimierung der Bildqualität. Einzelheiten zu diesen Funktionen entnehmer Sieitte den Tabellen.

Verwendung von PureCinema

1 Drucken Sie HOME MENU
2 Wahlen Sie "Bild" ( 喜 / 喜 , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲▼, dann ENTER).
4 Wahlen Sie "PureCinema" ( / , dann ENTER)
5 Wahlen Sie den gewünschten Parameter (/apan ENTER).

Die wahlbaren Parameter finden Sie in der Tabelle.

PureCinema

Erkennt automatisch Quellen, die auf KingfImen basieren (ursprunglich 24 Bilder/Sekunde), analysiert die Signale und bereitet die einzelnen Bilder für eine Bildqualität mit hoher Auflossung auf.

Einstellungen Aus Deaktiviert PureCinema.

Standard Liefert ein lebhafters bewegtes Bild (filmspezifisch) mit glatten Übergängen, indem die aufgezeichnete Bildinformation bei der Wiedergabe von DVDs und anderen Bildmaterial mit hoher Aufösung (z.B. bei Filmen) von 24 Vollbildern pro Sekunde automatisch erfassl wird.
ADV Liefert ein hochwertiges bewegtes Bild (wie im Kino) mit glatten Übergängen, indem bei DVD-Wiedergabe (z.B. von Filmen) mit 24 Vollbildern pro Sekunde eine Umwandlung auf 72 Hz durchgeführt wird.

HINWEIS

• Bei Zuführung von 480p oder 720p@60 Hz Signalen kann "Standard" nicht gewählt werden.
• Bei Zuführung von PAL, SECAM, 576i oder 1080i@50 Hz Signalen kann "ADV" nicht gewählt werden.
• Bei Zuführung von 576p, 720p@50 Hz, oder 1080p@24 Hz Signalen kann weder "Standard" noch "ADV" gewählt werden.

Verwendung von Farbtemperatur

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (▲/▲, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (/, dann ENTER)
4 Wahlen Sie "Farbeinstellungen" (▲/▼, dann ENTER).
5 Wahlen Sie "Farbtemperatur" (喜 / 喜, dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/ ENTER).

• Wenn Sie in thisem Schritt einen Parameter gewählt haben, überspringen Sie die Schritte 7 und 8.
• Sie werden ehe eine Feineinstellung vornehmen wollen, Hierzu wahlen Sie zuerst "Manuell", dann halten Sie ENTER länger als drei Sekunden gedrückt. Die Anzeige für manuelle Einstellung erscheint. Fahren Sie dann mit Schritt 7 fort.

Farbtemperatur

Ermoglicht das Anpassen der Farbtemperatur für einen günstigeren Weibabgleich.

Einstellungen Hoch	Weiß mit blällichem Ton
Mittelhoch	Mittlerer Tonwert zwischen Hoch und Mittel
Mittel	Natuürlicher Ton
Mitteltiel	Ton zwischen Mittel und Schwarzwert
Tief	Weiß mit röltlichem Ton
Manuell	Wunschgemäß Einstellung der Farbtemperatur

7 Wahlen Sie einen Einstellpunkt ( / ) , dann ENTER).
8 Wahlen Sie den gewürschten Wert ()

Gegenstand		Taste ↓	Taste ↑
R hoch	Feineinstellung für helle Bereiche	Zum Abschwächen von Rol	Zum Betonen von Rot
G hoch		Zum Abschwächen von Grün	Zum Betonen von Grün
B hoch		Zum Abschwächen von Blau	Zum Betonen von Blau
R niedrig	Feineinstellung für dunkle Bereiche	Zum Abschwächen von Rol	Zum Betonen von Rot
G niedrig		Zum Abschwächen von Grün	Zum Betonen von Grün
B niedrig		Zum Abschwächen von Blau	Zum Betonen von Blau

Um einen anderen Posten einzustellen, drucken Sie RETURN und wiederholen dann die Schritte 7 und 8.
- Durch Drücken von A wird der Einstellposten direkt weitergeschaltet.

9 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von CTI

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / ) dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (喜 / 喜, dann ENTER).
5 Wahlen Sie "CTI" (↓/↓, dann ENTER).

6 Wahlen Sie den gewünschten Parameter (/denn ENTER).

CTI

Sorgt für Bilder mit klareren Farbkonturen. CTI steht für "Colour Transient Improvement" (verbesserte Farbkantenscharie).

Einstellungen Aus Deaktiviert CTI.

Ein Aktiviert CI.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbmanagement

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (▲/▼, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲/▼, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (▲/▲, dann ENTER).
5 Wahlen Sie "Farbmanagement" (↓/↓, dann ENTER).
6 Wahlen Sie einen Einstellpunkt ( 一 / 一 , dann ENTER).

7 Wahlen Sie den gewünschten Wert (/)

Gegenstand

Taste Taste

R Nāher an Magenta Nāher an Gelb

• Um einen anderen Posten einzustellen, drücken Sie RETURN und wiederholen dann die Schritte 6 und 7.
• Durch Drucken von wird der Einstellposten direkt weitergeschaltet.

8 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Farbraum

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (✓/↓, dann ENTER).
4 Wahlen Sie "Farbeinstellungen" (▲/▲, dann ENTER).
5 Wahlen Sie "Farbraum" (喜 / 喜, dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/Jahn ENTER).

Farbraum

Ander den Farbiedergaberaum.

Einstellungen 1 Optimiert fur besonder lebhafte Farbwiedergabe

2 Standard-Farbwiedergabe

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung von Intelligente Farbe

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (▲/▼, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (/, dann ENTER)
4 Wahlen Sie "Farbeinstellungen" ( 喜 / 喜 , dann ENTER).
5 Wahlen Sie "Intelligente Farbe" (↓/↓, dann ENTER).
6 Wahlen Sie den gewünschten Parameter (/dAnn ENTER).

Intelligente Farbe

Fuhrkompensation so durch, dass optimale Bildfarbtone erhalten werden.

Einstellungen Aus Deaktiviert Intelligente Farbe.

Ein Aktiviert Intelligente Farbe.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Beseitigen von Bildrauschen

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" (↓/↓, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (▲/▲, dann ENTER).
4 Wahlen Sie "NR" (▲/▲, dann ENTER).
5 Wahlen Sie einen Einstellpunkt (▲/▼, dann ENTER).
- Sie können "DNR", "MPEG NR" oder "BNR" wahren.
6 Wahlen Sie den gewünschten Parameter (/apan ENTER).

DNR

Zum Eliminieren von Videorauschen für ein klareres, better konturiertes Bild. DNR staat für "Digital Noise Reduction" (digitale Rauschunterrückung).

Einstellungen Aus Deaktiviert DNR.

Hoch DNRverstarkt

Mittel Standard DNR

Tief DNR gemäßigt

MPEG NR

Beseitigt bei DVD-Wiedergabe das Moskitorauschen von den Videobildern, um ein rauschfreiies Bild zu erhalten.

Einstellungen Aus Deaktiviert MPEG NR.

Hoch MPEG NR verslärkt

Mittel Standard MPEG NR

Tief MPEG NR gemäßigt

BNR

Trägt zur Rauschverminderung bei Bildern mit hoher Auflösung bei. BNR steht für "Block Noise Reduction" (Unterrückung von Blockbildungsstörungen).

Einstellungen Aus Deaktiviert BNR.

Ein Aktiviert BNR.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung der Funktionen des Dynamikdehners (DRE)

1 Drucken Sie HOME MENU
2 Wahlen Sie "Bild" (A/D, dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" (A, dann ENTER).
4 Wahlen Sie "DRE" (A/√, dann ENTER).
5 Wahlen Sie einen Einstellpunkt ( / ) , dann ENTER).
- Sie können "Dynamischer Kontrast", "Schwarzwert", "ACL", "Gamma" oder "Intelligente DRE" fühlen.
6 Wahlen Sie den gewünschten Parameter (/APAEN ENTER).

Dynamischer Kontrast

Betont den Bildkontrast, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen Aus Deaktiviert Dynamischen Kontrast.

Hoch Dynamischer Kontrast betont

Mittel Dynamischer Kontrast normal

Tief Dynamischer Kontrast gemäßigt

Schwarzwert

Belont dunkle Bildteile, sodass der Unterschied zwischen Helligkeit und Dunkelheit deutlicher wird.

Einstellungen Aus Deaktiviert Schwarzwert.

Ein Aktiviert Schwarzwert.

ACL

Fuhrkompensation so durch, dass optimale Bildkontrasteigenschaften erhalten werden.

Einstellungen Aus Deaktiviert ACL

Ein Aktiviert ACL

Gamma

Stellt die Gammaeigenschaften (Bildgradationseigenschaften) ein.

Einstellungen 1 Wahl von Gammaeigenschaften 1.

2 Wahl von Gammaeigenschaften 2.

3 Wahl von Gammaeigenschaften 3.

Intelligente DRE

Optimiert die Bildqualität.

Einstellungen Aus Deaktiviert Intelligente DRE.

Ein Aktiviert Intelligente DRE.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

Verwendung des 3DYC- und des I-P-Modus

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Bild" ( 一 / 一 , dann ENTER).
3 Wahlen Sie "Profi-Einstellungen" ( / , dann ENTER)
4 Wahlen Sie "Andere" (A/dnENTER).
5 Wahlen Sie einen Einstellpunkt ( 一 / 一 , dann ENTER).

• Sie können "3DYC" oder "I-P-Modus" wahren.

6 Wahlen Sie den gewünschten Parameter (/dAn ENTER).

3DYC

Optimiert die Eigenschaften zum Trennen von Helligkeitssignalen und Farbsignalen. Dies Funktioniert sowohl für Video-als auch Standbilder.

Einstellungen Aus Deaktiviert 3DYC.

Hocn 3DYC betont

Mittel 3DYC normal

Tief 3DYC gemaSigt

I-P-Modus

Fuhr optimale Umwandlung vom Zeilensprung- zu fortschrittlicheren Signalverfahren durch. Dies Funktioniert sowohl für Video- als auch Standbilder.

Einstellungen 1 Videobild-Optimierung

2 Standardeinstellung

3 Standbild-Optimierung

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Für 3DYC konnen einzelne Parameter nur dann gewählt werden, wenn:
  INPUT 1, 2 oder 3 als Eingangsquelle und "Video" als Eingangssignaltyp (Seite 38) gewählt sind: oder INPUT 5 als Eingangsquelle ohne S-Video-Kabelanschluss gewählt ist; bzw.
  Sie den Analog-Tuner gewählt haben.
  Bei Zuleitung von SECAM-, PAL60- oder 4.43NTSC-Signalen ist die 3DYC-Einstellung wirkungslslos.
• Im I-P-Modus können einzelne Parameter für die folgenden Eingangssignale nicht gewählt werden: 480p, 720p@60 Hz, 576p, 720p@50 Hz, 1080p@24 Hz.

Toneinstellungen

Mit den folgenden Einstellungen konnen Sie die Klangqualität
Ihren Wünschen anpassen.
Stellen Sie den Ton wunschgemäß für die gewählte AV-Wahloption ein. Siehe Seite 30.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (▲/▲, dann ENTER).
3 Wahlen Sie den einzustellenden Menupunkt (/)
4 Wahlen Sie den gewünschten Wert ()

Gegenstand	Taste
Höhen Zum Abschwächen der Hohen		Zum Betonen der Hohen
Bass Zum Abschwächen der Basse		Zum Betonen der Basse
Balance Zum Absenk den rechten Laufsprecherpegels		Zum Absken des linken Laufsprecherpegels

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahlen Sie in Schritt 3 mit ↑ ↓ "Rückstellena", und drucken dann ENTER. Es entscheidt ein Bestätigungsfenster. Wahlen Sie "Ja" mit ↑ ◆ drucken Sie dann ENTER.
- Für Kopfhörerwiedergabe kann die Klangqualität nicht eingestellt werden.
- Wenn Sie Toneinstellungen mit angeschlossenem Kopfhörer vornehmen, werden die neuen Einstellungen nach Abtrennung des Kopfhörers für Klangwiedergabe über Laatsprecher wirsam.

FOCUS

Verlagert das Klangbild nach oben und sorgt für klare Klangkonturen.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (/,dann ENTER).
3 Wahlen Sie "FOCUS" (/)

4 Wahlen Sie den gewünschten Parameter (/)

Gegenstand Beschreibung

Aus Deaktiviert FOCUS.

Ein Aktiviert FOCUS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die Auswirkung dieser Funktion ist signalabhängig.
- Für Kopfhörerwiedergabe kann das Klangfeld nicht eingerichtet werden.
- Wenn Sie das Klangfeld mit angeschlossenem Kopfhörer einrichten, wird die neue Einstellung nach Abtrennung des Kopfhörers für Klangwiedergabe über Lautsprecher wirsam.

Front Surround

Liefert dreidimensionale Klangeffekte und/oder tiefe, satire Basse.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Ton" (↑/↓, dann ENTER).
3 Wahlen Sie "Front Surround" (/)
4 Wahlen Sie den gewünschten Parameter (/

Gegenstand Beschreibung

Aus Deaklivierl sowohl SRS als auch TruBass.

SRS Realisiert ein=echt dreidimensionalesKlangfeld.
TruBass(Werksvorgabe)	Gewährleistet tiefe, satte Basse mit einer neuenTechnologie.
TruBass + SRS	Kombiniert die Vorteile von TruBass und SRS.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• SRSCO) bezeichnet einen Zustand, in dem FOCUS aktiviert ist und TruBass + SRS für Front Surround gewählt worden ist.
• SRSO Warenzeichen von SRS Labs, Inc.
  Die WOW-Technologie ist unter Lizenz von SRS Labs, Inc. registriert.
  Die Auswirkung dieser Funktion ist signalabhängig.
• Für Kopfhörerwiedergabe kann das Klangfeld nicht eingerichtet werden.
• Wenn Sie das Klangfeld mit angeschlossenem Kopfhörer einrichten, wird die neue Einstellung nach Abtrennung des Kopfhörers für Klangwiedergabe über Lautsprecher wirsam.

Tonempfang vom Nebenbildschirm über Kopfhörer

Bei Anschluss eines Kopfhörers kann Ton vom Nebenbildschirm im Doppelbildschirm- oder Bild-in-Bild-Modus mitgehört werden; Ton vom Hauptbildschirm wird über die Laufsprecher ausgegeben. Um diese Funktion zu verwenden, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Ton" (▲/▲, dann ENTER).
3 Wahlen Sie "Kopfhörer-Leistung" (/)
4 Wahlen Sie den gewünschten Parameter (/)

Gegenstand Beschreibung

Hauptbild (Werksvorgabe)	Ton vom Hauptbildschirm wird über den Ausgangsanschluss PHONES ausgegeben.
Bild in Bild	Im Doppelbildschirm- oder im Bild-in-Bild-Modus wird Ton vom Nebenbildschirm über Ausgangsanschluss PHONES ausgegeben.

5 Wahlen Sie "Sub-Lautstärke"(/)
6 Wahlen Sie den gewünschten Lautstärkepegel (/)

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Einstellen der Kopfhörerlaufstärke nach Wahl von "Bild in Bild" verwenden Sie stets den (im Verfahren angegebenen) Menüposten, umgeachtet dessen, ob die Bildschirmanzeige auf Einzelbildschirm, Doppelbildschirm oder Bild-in-Bild geschaltet ist. Bei Wahl von "Bild in Bild" im Einzelbildschirm-Modus wird Ton vom Bildschirm über die Laufsprecher ausgegeben, auch wenn ein Kopfhörer angeschlossen ist.
- Wenn Sie "Bild in Bild" für "Kopfhörer-Leistung" gewählt haben, und ein Kopfhörer angeschlossen ist, wird der Toni eines angeschlossenen Subwooferst stumm geschaltet.

Leistungssteuerung

Mit Leistungssteuerung konnen Sie auf praktische Weise Strom spare.

Energiesparmodus

Zur Senkung des Stromverbrauchs stehen Ohnen drei Energiesparmodi zur Verfügung.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (↓/↓, dann ENTER).
3 Wahlen Sie "Energiesparmodus" (/ , dann ENTER).
4 Wahlen Sie "Speichern1", "Speichern2" oder "Bild aus" (▲/▲, d a n n ENTER).

Gegenstand Beschreibung

Standard Senkt die Bildhelligkeit nicht

Speichern1 Reduziert den Stromverbrauch etwas, wobei das Helligeitsabsinkniveau liegt unterrück wird.

Speichern2 Senkt die Bildhelligkeit und den Stromverbrauch.

Bild aus Deaktiviert den Bildschirm, um Strom zu sparen. Zum Wiederherstellen der Bildschirmanzeige drücken Sie eine beliebige Taste außer +/ - und . These Einstellung wird vom System nicht gespeichert.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Sie können diese Funktion auch über das Menu Home wahlen, wenn die Eingangsquelle ein PC ist.
• Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräuscheskommen. Dies ist normal.

Kein Signal -aus- (nur AV-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn 15 Minuten lang kein Signal erhalten wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (↑/↓, dann ENTER).
3 Wahlen Sie "Kein Signal-aus- ( / , dann ENTER).
4 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Deaktiviert Schaltet das System nicht in den Standby (Werksvorgabe) Modus.

Aktiviert Schaltet das System in den Standby-Modus, wenn 15 Minuten lang kein Signal erhalten wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minuten vor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.
• Wenn nach Beendigung eines Fernsehprogramms noch Störsignale am Plasma-Fernseher anliegen, wird das System unter Umständen nicht auf den Bereitschaftsmodus geschaltet.

Keine Bedienung -aus- (nur AV-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn innerhalb drei Stunden kein Vorgang ausgeführrt wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (▲/▲, dann ENTER).
3 Wahlen Sie "Keine Bedienung-aus- ( / ) , dann ENTER).
4 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Peaktiviert

(Werksvorgabe)

Schaltet das System nicht in den Standby

Modus.

Aktiviert Schaltet das System in den Standby-Modus,

wenn innerhalb von drei Stunden kein Vorgang

ausgeführrt wird.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minutenvor Umschaltung auf den Bereitschaftsmodus wird jeder Minute eine Meldung angezeigt.

Energiemanagement (nur PC-Modus)

Schaltet das System automatisch in den Standby-Modus, wenn vom PC kein Signal empfangen wird.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Energiesparmodi" (▲/▲, dann ENTER).
3 Wahlen Sie "Energiemanagement" (/, dann ENTER).
4 Wahlen Sie "Modus 1" oder "Modus 2" (/daimn ENTER).

Gegenstand Beschreibung

Aus

Kein Energiemanagement

(Werksvorgabe)

Modus 1 • Schallet das System auf den

Bereitschaftsmodus, wenn vom PC acht

Minuten lang kein Signal erhalten wird.

Auch wenn Sie den Computer wieder in Betrieb zunehmen beginnen, und der Signalempfang wieder hergestellt ist, bleibt das System ausgeschalte.
- Sie können das System wieder einschalten, indem Sie STANDBY/ON am Plasma-Fernseher oder TV an der Fernbedienung drucken.

Modus 2 - Schallet das System auf den

Bereitschaftsmodus, wenn vom PC acht
Sekunden lang kein Signal erhalten wird
- Wenn Sie den Computer wieder in Betrieb zunehmen beginnen, und der Signalempfang wieder hergestellt ist, wird das System eingeschält.
- Sie können das System wieder einschalten, indem Sie STANDBY/ON am Plasma-Fernseher oder TV an der Fernbededierung drucken.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Umschalten der vertikalen Ansteuerungsfrequency (nur AV-Modus)

Die vertikale Ansteuerungsfrequency fur Schirmanzeige kann zwischen 75 Hz und 100 Hz umgeschalte werden. Wahlen Sie die Ansteuerungsfrequency, die für die Sendesignale am besten geeignet ist.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (A/D, dann ENTER).
3 Wahlen Sie "Aktivierungsmodus" (▲/↓, dann ENTER).
4 Wahlen Sie "75 Hz" oder "100 Hz" (▲/▲, dann ENTER).

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Diese Einstellung kann für jeder Eingangsquelle separat vorgenommen werden.
• Bei Zuführung von 480i, 480p, 1080i@60 Hz, 720p@60 Hz oder 1080p@24 Hz Signalen kann diese Einstellung nicht durchgefahrten werden.
• Bei Wahl von "Auto" für "Seitenmaske" (Seite 40) hat die Einstellung für "Aktivierungsmodus" keine Wirkung.

Einstellen der Bildposition (Nur AV-Modus)

Zum Verschieben der horizontalen und vertikalen Lage des Bilds auf dem Plasma-Fernscher.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4. dann ENTER).
3 Wahlen Sie "Position" (▲/▲, dann ENTER).
4 Wahlen Sie "H/V-Positionseinstellung" (/apan ENTER).

5 Stellen Sie die vertikale (/) und die horizontale (/) Bildlage ein.
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben, wahlen Sie in Schritt 4 mit ↑ ↓ "Rückstellens", und drücken dann ENTER. Es erscheint ein Bestätigungsfenster. Wahlen Sie "Ja" mit ↑ and drucken Sie dann ENTER.
- Einstellungen werden getrennt für jeder Eingangsquelle gespeichert.
- Je nach angezeigtem Video lasst sich die Bildposition unter Umständen nichtändern, auch nicht durch Einstellung.

Automatisches Einstellen der Bildlage und Bildbreite (Nur PC-Modus)

Verwenden Sie die Automatische Einstellung zur Bestimmung der Lage und Bildbreite (Clock) von Bildern von einem Personal Computer.

1 Drucken Sie HOME MENU

2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
3 Wahlen Sie "Automatische Einstellung" (/denn ENTER).

• Automatische Einstellung beginnlt.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Automatische Einstellung beendet ist, wird "Auto-Setup abgeschlossen," angezeigt.
• Unter bestimmten Bedingungen kann Automatische Einstellung geschrieben, auch wenn "Auto-Setup abgeschlossen" angezeigt wird.
• Automatische Einstellung kann bei einem PC-Bild, das sich aus verschiedenenähnlichen Mustern zusammensetzt, bzw. bei einem monochromen PC-Bild fehlschlagen. Wenn die Einstellung nicht erfolgreich war, versuchen Sie es mit einem anderen PC-Bild.
• Bevor Sie Automatische Einstellung starten, vergewissem Sie sich, dass der Computer an den Plasma-Fernseher angeschlossen und eingeschaltet ist.

Manuelles Einstellen der Bildlage und Bildbreite (nur PC-Modus)

Normalerweise können Bildlage und Bildbreite (Clock) mit "Automatische Einstellung" muhelos eingestellt werden. Verwenden Sie die Manuelle Einstellung, um Bildlage und Bildbreite erforderlichenfalls zu optimieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
3 Wahlen Sie "Manuelle Einstellung" (山 / 山, dann ENTER).
4 Wahlen Sie den einzustellen den Menüpunkt (A/√, dann ENTER).

5 Nehmen Sie die Einstellung vor (/n/). Bei Wahl von "VertikaleKorrektur" oder "HorizontaleKorrektur" können Sie den Parameter mit einstellen.
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Zum Zurückstellen aller Einstellungen auf die Werksvorgaben wahlen Sie in Schritt 4 mit ↑ ↓ "Rückstellens", und drücken Sie dann ENTER. Es entscheidt ein Bestätigungsfenster. Wahlen Sie "Ja" mit ↓, und drücken Sie dann ENTER.

Wahlen eines EingangssignaItyps

Nach dem an INPUT 1, INPUT 2 oder INPUT 3 Anschlüsse vorgenommen worden sind, geben Sie den Typ der Videosignale an, die von den angeschlossenen Geräten zu erwarten sind. Bezüglich Signatypen siehe

Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Bevor Sie das Menu abrufen, drücken Sie INPUT 1, INPUT 2 oder INPUT 3 an der Fernbedienung oder INPUT am Plasma-Fernseher, um eine Eingangsgrogrammquelle zu wahlen.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" ( / , dann ENTER)
3 Wahlen Sie "Eingangswahl" (▲/▲, dann ENTER).
4 Wahlen Sie den Signatyp (/, dann ENTER)

• Für EINGANG 1 können Sie "Video" oder "RGB" wahren.
• Für EINGANG 2 konnen Sie "Video", "S-Video" oder "KOMPONENTEN" wahren.
• Für EINGANG 3 können Sie "Video", "S-Video", oder RGB" wahren.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn kein Bild entscheidt oder die Bildfarben nicht stimmen, geben Sie einen anderen Videosignaltyp vor.
• Bezüglich der anzugebenden Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

Einstellen des TV-Systems (nur AVModus)

Wenn das Bild nicht klar Herauskommen, wahlen Sie ein anderes TV-System (z.B. PAL, NTSC).

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "TV-System" (喜 / 喜 , dann ENTER).
4 Wahlen Sie das Videosignalsystem ( 喜 /喜 , dann ENTER).

• Wahlen Sie unter "Auto", "PAL", "SECAM", "NTSC" und "4.43NTSC".
• Bei Wahl von "Auto" werden Eingangssignale automatisch erkannt.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

Die Werksvorgabe ist "Auto".
- Das TV-System muss für INPUT 1, 2, 3 und 5 einzel eingestellt werden.
- Bezüglich Einstellung des TV-Systems siehe Schritte 11 und 12 unter "Manuelle Einstellung" (Seite 27).

Manuelles Wahlen einer Bildschirmgroße

Drücken Sie, um zwischen den Bildschirmgroßenoptionen für den Typ der momentan empfangenen Videosignale umzuschalten.

• Mit jedem Druck auf wird die Einstellung umgeschaltet.
  Die verfügbaren Bildschirmgroßen hangen vom Eingangssignaltyp ab.

HINWEIS

• Wenn in einem Modus wie "4:3", "VOLL 14:9", "KINO 14:9" und "Punkt für Punkt" Bilder mit schwarzen Streifen an beiden Seiten oder an der Ober-sowie Unterseite des Bildschirms fortwährend über längerere Zeit bzw. für kürzere Zeit über mehrere Tage angezeigt werden, konnen Nachbilder auftreten. Sofern keine Urheberrechte verletzt werden, empfehl't es sich, den ganzen Bildschirm zur Bildwiedergabe zu nutzen.

AV-Modus

Gegenstand Beschreibung

4:3	Für 4:3-Standard-Bild. An jeder Seite erscheint eine Maske.
VOLL 14:9	Für 14:9 komprimiertes Bild. An jeder Seite erscheint eine)dünne Maske.
KINO 14:9 Für 14:9 Letter Box-Bild. Eine)dünne Maske erscheint an jeder Seite, und bei gewissen Programmen können auch Balken am oberen und unteren Rand auftreten.
BREITBILD	In thisem Modus wird das Bild zunehmend zu jeder Seite des Bildschirms gestreckt.
VOLL Für 16:9 komprimiertes Bild.
ZOOM Für 16:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.
KINO Für 14:9 Letter Box-Bild. Bei gewissen Programmen können Balken am oberen und unteren Rand auftreten.

PC-Modus außer für XGA-Signale

Gegenstand Beschreibung

4:3 Füllt den Bildschirm ohne Änderung des Bildseitenverhältnisses aus.

VOLL Volte 16:9-Bildschirmanzeige

Punkt für Punkt Gleicht die Bildschirm-Pixelzahl dem Eingangssignal an.

PC-Modus für XGA-Signale

(Beispiel 1024 x 768 Eingang bei PDP-507XA)

Gegenstand Beschreibung

4:3 Gleich die Bildschirm-Pixelzahl dem Eingangssignal an. Optimiert für Anzeige mit 1024 x 768

VOLL1 Volle 16:9-Bildschirmanzeige Optimiert für Anzeige mit 1024 x 768

VOLL2 Für Breitbartsd signal Bei Anzeige mit Auflösung 1360 x 768 verwenden.

HINWEIS

Die Angaben für den PC-Modus gelten für das Modell PDP507XA. Das Modell PDP-427XA hat eine andere Pixelzahl. Deshalb sind Signalverarbeitung und tatsächliche Wiedergabebedingungen etwas unterschied.
- Wahlend der Wiedergabe eines High Definition-Programms kann durch Drücken von zwischen VOLL, BREITBILD, 4:3 und ZOOM umgeschaltet werden.
- Manche HD-Programme zeigen 4:3-Inhalt mit Seitenmasken an. Dies kann umgleichmäßigen Verschleib zur Folge haben. Nach der Betrachtung solle ein den ganzen Bildschirm ausfüllendes Video-Programm wiedergegeben werden.

AV-Modus

PC-Modus außer für XGA-Signale

PC-Modus für XGA-Signale

Automatisches Wahlen einer Bildschirmgroße

Der Plasma-Fernseher wählt automatisch eine geeignete Bildschirmgroße, wenn in den empfangenen Videosignalen WSS-Informationen enthalten sind, die das Seitenverhältnis des Bildes angegeben (Wide Screen Signalling), oder wenn die Videosignale von angeschlossener HDMI-Ausrüstung erhalten werden (Seite 44). Um diese Funktion zu aktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "Auto-Gröbe" (▲/▲, dann ENTER).
4 Wahlen Sie "Ein" (▲/↓, dann ENTER).

Gegenstand Beschreibung

Aus

Deaktiviert die Funktion Auto-Gröbe.

(Werksvorgabe)

Ein Aktiviert die Funktion Auto-Gröbe.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn das Bildschirmformat automatisch nicht korrekt gewählt wird, stellen Sie es manuell auf ein geeignetes Format um.
• Wenn das Videosignal keine Information über das Bildseitenverhältnis enthalt, ist diese Funktion wirkungslös, auch wenn "Ein" gewählt worden ist.

Wahlen einer Bildschirmgroße für empfangene 4:3-Bildseitensignale

Geben Sie bei Empfang von 4:3-Bildseitensignalen und aktivierter Funktion Auto-GröBe an, ob der Plasma-Fernseher den 4:3-Modus oder den BREIT-Modus wahren soll.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
3 Wahlen Sie "4:3 Modus" (▲/▼, dann ENTER).
4 Wahlen Sie "BREITBILD" oder "4:3" (▲/▼, dann ENTER).

Gegenstand Beschreibung

BREITBILD

Breitbild ohne Seiteinmasken.

(Werksvorgabe)

4:3 Behalt das 4:3-Bildseitenverhältnis bei und liefert

Seitenmasken.

BREITBILD 4:3

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

Ändern der Helligkeit an beiden Bildschirmseiten (Seitenmaske)

Bei Wahl des Bildschirm formats 4:3, VOLL 14:9 oder KINO 14:9 für den AV-Modus kann die Helligkeit der grauen Seitenmasken an den beiden Bildschirmseiten geändert werden.

HINWEIS

• Bei Einstellung "Auto" wird die Helligkeit der Seitenmasken der Helligkeit des Bildschirms entsprechend geregelt, wodurch Einbrennen vorgebeugt werden kann.
  1 Drucken Sie HOME MENU.
  2 Wahlen Sie "Weiterfuhrende Einstellungen" (4/4, dann ENTER).
  3 Wahlen Sie "Seitenmaske" ( / , dann ENTER).
  4 Wahlen Sie den gewünschten Parameter (/apan ENTER).

Gegenstand Beschreibung

Fest

Stellt stets dieselbe Helligkeit fur die grauen

(Werksvorgabe)

Seitenmasken ein.

Auto

Stellt die Hellickeit der grauen Seitenmasken gemäß

Helligkeit des Bilds ein.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Bei Wahl von "Auto" hat die Einstellung für "Aktivierungsmodus" (Seite 37) keine Wirku

Timer

Bei Ablauf der vorgewählten Zeit schaltet der Timer das System automatisch in den Standby-Modus.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Timer" (▲/▼, dann ENTER).
3 Stellen Sie die gewünschte Zeit ein (♥/♥, dann ENTER).

• Sie konnen wahlen unter "Aus" (Aufheben), "30 Min", "60 Min", "90 Min" und "120 Min".

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Fünf Minuten vor Ablauf der gewährten Zeit wird die Restzeit jeder Minute angezeigt.
  Zum Kontrollieren der Restzeit führen Sie die Schritte 1 und 2 durch. Nach der Zeitprüfung drücken Sie HOME MENU, um die vorge Anzeige wiederherzustellen.
  Die SLEEP-Anzeige auf der Vorderseite des PlasmaFernsehgerats leuchtet orangefarben, wenn der EinschlaftTimer eingestellt ist.

Verwendung eines Passwords (nur AVModus)

Das Plasma-Fernsehgerat ist mit einer Kindersicherungsfunktion ausgestattet, um zu verhindern, dass sich Kinder für sie ungeeignete Programme ansehen konnen. Um Programme anzusehen, die durch die Funktion "Sperren" blockiert sind, muss ein Passwort eingegeben werden. Die Werksvorgabe für das Passwort ist "1234". Das Passwort kann wunschgemäß geändert werden. Wenn Sie bei Verwendung des Menus Home "Autoinstallation", "Analog TV Konfigurieren" oder "Passwort" fühlen, verlangt eine Meldung die Eingabe des Passworts, sodass unbefugte Personen Programm-Einstellungen nicht einfach änderkonnen.

Eingeben eines Passwords

Falls Sie einen Kanal wahlen, der mit der Kindersicherung gespept ist, oder falls beim Versuch, dass Menu zu öffnen, die Eingabe des Passwort erforderlich ist, geben Sie das Passwort korrekt ein.

1 Geben Sie das korrekte vierstellige Password mit den Tasten 0 bis 9 ein.

Ihr Password eingeben.

HINWEIS

• Wenn dreimal ein falsches Password eingegeben wird, entscheidt "Ungültiges Password," und das Menu wird geschlossen. Um die Password-Eingabeanzeige zur Entsicherung des Passworts wieder abzurufen, wahren Sie den gespernten Kanal oder öffnen Sie das Menu erneut.
• Wenn die Anzeige zur Passworteingabe vorzeitig erlischt, kann sie durch Drücken von ENTER wieder abgerufen werden.

Ändern des Passwords

Um das Passwort zu ändern, gehen Sie wie nachfolgend beschrieben vor.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Password" (▲/▲, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie das aktuelle vierstellige Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Passwort andern" (A/D, dann ENTER).

5 Geben Sie ein neuen vierstelliges Passwort mit den Tasten 0 bis 9 ein.
6 Geben Sie dasselbe Password, das Sie in Schritt 5 eingegeben haben, noch einmal ein.

• Wenn die eingebeken Passwörter nicht übereinstimmen, erfolgt Rückschaltung auf Schritt 5, sodass das Passwort von Anfang an neu eingebeken werden kann.
• Wenn die Passwortänderung dreimal nicht erfolgreich war, weil nicht übereinstimmende Passwörter eingegeben worden sind, wird das Menu geschlossen.

7 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Notieren Sie das neu eingestellte Passwort und bewahren Sie die Notiz griffbereit auf.

Rückstellen des Passwords

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▼, dann ENTER).
3 Wahlen Sie "Password" (▲/▼, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Rückstellen" (▲/▲, dann ENTER).
5 Wahlen Sie "Ja" (←/→, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1234) ruckgestellt.

Deaktivieren des Passwords

Um die Schutzfunktion, die eine Passworteingabe verlangt, zu deaktivieren, gehen Sie wie folgt vor.

1 Drucken Sie HOME MENU
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "Password" (▲/▲, dann ENTER).

Die Password-Eingabeanzeige erscheint. Geben Sie Ihr vierstelliges Password mit den Tasten 0 bis 9 ein.

4 Wahlen Sie "Password-Einstellung" (/ , dann ENTER).
5 Wahlen Sie "Deaktiviert" (▲/▼, dann ENTER).
6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Durch das obige Verfahren wird das Passwort auf die Werksvorgabe (1234) rückgestellt.
• Nach dem die Passwortfunktion deaktiviert worden ist, können die Kindersicherungseinstellungen nicht geändert werden. Bezüglich Kindersicherung siehe Seite 28.
• Nach dem die Passwortfungtion deaktiviert worden ist, kann das Passwort nicht geändert oder rückgesetzt werden.
• Wenn Sie die Passwortfunktion nach Deaktivierung wieder aktivieren, wird die Werksvorgabe für das Passwort (1234) wieder hergestellt.

Wir empfehlen, dass Sie Ihr Password eintragen, sodass es stets in Erinnerung bleibt.

PDP-507XA/PDP-427XA Password-Nr.:

Wenn das Password nicht mehr verfügbar ist

Wenn in Schritt 3 unter "Ändern des Passports" (Seite 41), "Rückstellen des Passports" (Seite 42) oder "Deaktivieren des Passports" (Seite 42) die Meldung "Ihr Password eingeben" erscheint, drücken Sie die Taste ENTER an der Fernbedienung und halten Sie diese mindestens 3 Sekunden lang gedrück. Das Password wird auf "1234" ruckgesetzt.

Der Plasma-Fernseher ist geeignet für den Anschluss einer breiten Palette an externen Geräten wie Decoder, Videorecorder, DVD-Spieler, Computer, Spielekonsolen und Camcorder.

Zum Betrachten des Bilds einer externen Signalquelle wahlen Sie mit den Tasten INPUT an der Fernbedienung (Seite 14) oder der Taste INPUT am Plasma-Fernseher den entsprchenden Eingang.

VORSICHT

Zum Schutz der gesamten Anlage ist der Plasma-Fernseher stets vom Netz zu trennen, bevor Sie einen Decoder, Videorecorder, DVD-Spieler, Computer, Camcorder, eine Spielekonsole oder ein anderes externes Gerät anschließen.

HINWEIS

• Machen Sie sich vor Ausführung der Anschüsseitte mit der Bedienungsanleitung der entsprechenden Geräte (DVD-Spieler, Computer usw.) vertraut.

Wiedergabe von einem Decoder

AnschlieBen eines Decoders

Zum Anschlieben eines Decoders oder anderen Audio/Video-Gerats verwenden Sie den Anschluss INPUT 1.

Plasma-Fernseher (Rückansicht)

Anzeigen eines Decoder-Bilds

1 Drücken Sie die Tasten 0 bis 9 oder P + / P - , um ein für Decoder-Einstellung bestimmtes Programm (Seite 28) zu wahlen.
2 Drucken Sie INPUT 1 an der Fernbedienung oder INPUT am Plasma-Fermseher, um INPUT 1 zu wahlen.

HINWEIS

• Verwenden Sie zum Anschluss eines Decoders unbedingt INPUT 1.
• Wenn das Decoder-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menuändern. Siehe Seite 38.
• Naheres zum Signaltyp des Decoders finden Sie in der dazugehörigen Bedienungsanleitung.

Wiedergabe von einem Videorecorder

Anschlieben eines Videorecorders

Zum Anschlieben eines Videorecorders oder anderen Audio/ Video-Geräts verwenden Sie den Anschluss INPUT 2. Wenn Ihr Videorecordier fortgeschrittene "AV-Link"-Systeme (Seite 45) fur TV-VCR-Verbundbetrieb unterstützen, konnen Sie den Videorecordier über ein voll verdrahtetes 21-Stift-SCART-Kabel an INPUT 2 oder 3 am Plasma-Fernsehgrät anschließen.

Erweiterte AV-Link-Systeme

Die Tunerdaten konnen vom Fernseher direkt in den Videorecorder gespeist werden (Download von Voreinstellungen).
- Wahlend der Betrachtung von Fernsehprogrammen kann das Programm mit einem einzigen Druck auf die Recorder Aufnahmetaste aufgezeichnet werden. (WYSIWYR) Genaueres entnehmer Sieitte der Bedienungsanleitung des Videorecorders; manche Recorder besitzen z.B. eine Taste speziell fur WYSIWYR.
- Auf Drücken der Wiedergabetaste am Videorecorder schaltet sich das System automatisch vom Standby-Modus in den betriebsbereiten Modus und gibt das Recorderbild wieder.

HINWEIS

• Erweiterte "AV-Link"-Systeme für TV-VideorecorderVerbundbetrieb sind mit manchen externen Quellen unterUmständen nicht kompatibel.

Anzeigen eines Videorecorderbilds

Für Wiedergabe von einem Videorecorder drucken Sie INPUT

2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um EINGANG 2 zu wahlen.

HINWEIS

• Wenn das Videorecorderbild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des EngangssignaItypes über das Menu ändern. Siehe Seite 38.
• Naheres zum Signatyp des Videorecorders finden Sie in der dazugehörigen Bedienungsanleitung.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Verwendung des HDMI-Eingangs

Dieser Plasma-Fernseher ist mit zwei HDMI-Anschlüssen (INPUT 3 und 4) für digitale Video- und Audiosignale ausgestellt. Zur Verwendung aktivierten Sie den HDMI-Anschluss und geben die Typen der Audio- und Videosignale an, die von der angeschlossenen Ausrüstung zu erwarten sind. Bezüglich Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät. Bevor Sie das Menu abrufen, drücken Sie INPUT 3 oder INPUT 4 an der Fernbedienung, bzw. drucken Sie INPUT am Plasma-Fernseher, um INPUT 3 oder INPUT 4 zu wahren.

Eingangssigntabelle

1920*1080i@50 Hz

720*576p@50 Hz

1280*720p@50 Hz

720(1440)*576i@50 Hz

1920*1080i@59.94 Hz/60 Hz

720*480p@59.94 Hz/60 Hz

1280*720p@59.94 Hz/60 Hz

720(1440)*480i@59.94 Hz/60 Hz

1920*1080p@24 Hz

Das System bietet die folgende Audio-Unterstutzung:

• PC-Signale stimmen nicht überein.
• Je nach angeschlossenem Gerät kann es eine Weile dauern, bis das Bild erscheint.

Anschlieben von HDMI-Ausrüstung

Bei Gebrauch des INPUT 3 HDMI-Anschlusses:

Plasma-Fernseher (Rückansicht)

Bei Gebrauch des INPUT 4 HDMI-Anschlusses:

Plasma-Fernseher (Rückansicht)

Aktivieren des HDMI-Anschlusses:

Bei Gebrauch des INPUT 3 HDMI-Anschlusses gehen Sie wie nachfolgend beschrieben vor, um den Anschluss zu aktivieren.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Weiterfuhrende Einstellungen" (A/D, dann ENTER).
3 Wahlen Sie "HDMI Einstellungen" ( 喜 / 喜 , dann ENTER).
4 Wahlen Sie "Einstellungen" (↓/↓, dann ENTER).
5 Wahlen Sie "Aktiviert" (▲/▼, dann ENTER).

Gegenstand Beschreibung

Deaktiviert Deaktiviert den HDMI-Anschluss. (Werksvorgabe)

Aktiviert Aktiviert den HDMI-Anschluss.

6 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der INPUT 4 HDMI-Anschluss bedarf keiner Aktivierung; dieser Anschluss kann nicht manuell deaktiviert werden.

Angeben des Typs der digitalen Videosignale:

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Video" (▲/▼, dann ENTER).
3 Wahlen Sie den Digital-Video-Signaltyp ( / ) , dann ENTER).

• Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang digitaler Videosignale deren Typ zu identifizieren.

Gegenstand Beschreibung

Auto Identifiziert zugeführte digitale Videosignale (Werksvorgabe) automatisch.

Farbe 1 Digitale Komponenten-Videoignale (4:2:2) gespert

Farbe 2 Digitale Komponenten-Videosignale (4:4:4) gesperrt

Farbe 3 Digitale RGB-Signale gesperrt

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Wenn Sie einen anderen Parameter als "Auto" wahlen, gehmen Sie eine Einstellung vor, die zu einer natürlichen Farbe führt.
• Falls kein Bild entscheid, geben Sie einen anderen Digital-Video-Signaltyp an.
• Bezüglich der anzugebenden digitalen Signatypen siehe Bedienungsanleitung für das entsprechende angeschlossene Gerät.

AngebendesTypsderAudiosignale:

Bei Gebrauch des INPUT 3 HDMI-Anschlusses gehen Sie wie nachfolgend beschrieben vor, um den Typ der Audiosignale vorzugegeben.

1 Wiederholen Sie die Schritte 1 bis 3 für "Aktivieren des HDMI-Anschlusses".
2 Wahlen Sie "Ton" (↑/↓, dann ENTER).
3 Wahlen Sie den Typ der Audiosignale ( / ) , dann ENTER).
- Wenn Sie "Auto" gewählt haben, versucht das System bei Empfang von Audiosignalen deren Typ zu identifizieren.

Gegenstand Beschreibung

Auto Identifiziert zugelführte Audiosignale automatisch. (Werksvorgabe)

Digital Akzeptiert digitale Audiosignale.

Analog Akzeptiert analoge Audiosignale.

4 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

• Der INPUT 4 HDMI-Anschluss verarbeitet nur digitale Audiosignale.
• Wenn kein Ton ausgegeben wird, geben Sie einen anderen Audiosignaltyp an.
• Nähres zum anzugebenden Audiosignaltyp siehe Bedienungsanleitung des angeschlossenen Geräts.
• Je nach anzuschliebendem Gerät konnen zusammen auch analoge Audiokabel erforderlich sein.

Gebrauch von i/o link.A

Der Plasma-Fernseher ist mit drei charakteristischen i/o Ink.A-Funktionen zur Verbindung mit anderen Audio/Video-Signalquellen ausgestattet.

Direkter Wiedergabestart

Wenn sich der Plasma-Fernseher im Standby-Modus befindet, schaltet er sich automatisch ein und gibt das Bild der Audio/ Video-Signalquelle (z.B. Videorecorder oder DVD-Spieler) wieder.

Wenn die Fernbedienung des angeschlossenen Videorecorders eine WYSIWYR-Taste besitzt, startet die Aufnahme automatisch auf Drucken dieser Taste.

Download der Voreinstellungen

Die vom Tuner des Plasma-Fernsehers voreingestellten Kanaldaten konnen über INPUT 2 oder 3 automatisch an den Tuner des angeschlossenen Audio/Video-Gerats (z.B. Videorecorder) übertragen werden.

Wahlen des verfügbar SCART-Anschlusses für i/o link.A:

Wahlen Sie den INPUT-Anschluss, an dem das verwendete Aufnahmegerät (z.B. ein Videorecorder) angeschlossen ist.

1 Drucken Sie HOME MENU.
2 Wahlen Sie "Grundeinstellungen" (▲/▲, dann ENTER).
3 Wahlen Sie "i/o link.A" (▲/▼, dann ENTER).
4 Wahlen Sie den gewünschten Parameter (/darn ENTER).

Gegenstand Beschreibung

EINGANG 2 EINGANG 2 ist für i/o link.A verfügbar. (Werksvorgabe)

EINGANG 3 EINGANG 3 ist fur i/o link.A verfügbar.

5 Drucken Sie HOME MENU, um das Menu zu verlassen.

HINWEIS

i/o link.A Funktioniert nur, wenn das Audio/Video-Gerat über ein voll verdrahtetes 21-poliges SCART-Kabel an INPUT 2 oder 3 des Plasma-Fernsehers angeschlossen ist.
- Genaueres entnahmen Sieitte der Bedienungsanleitung des jeweiligen externen Gerats.
- Wenn ein SCART-Kabel an INPUT 3 angeschlossen und i/o link.A aktiviert ist, werden Eingangssignale (außer Komponentensignalen) automatisch erkannt und wiedergegeben. Wenn i/o link.A deaktiviert worden ist, wird stets Video für andere Signale als RGB gewählt, da das System nicht zwischen RGB, Y/C (S-Video) und CVBS (Video) unterscheiden kann; Empfang von Y/C-(S-Video)-Signalen führt zum Beispiel zu monochromer Anzeige.

Plasma-Fernseher (Rückansicht)

Anzeigen eines DVD-Bilds

Anschlieben eines DVD-Spielers

Zum Anschluss eines DVD-Spielers oder anderen Audio/Video-Geräts verwenden Sie INPUT 2.

Plasma-Fernseher (Rückansicht)

SchlieBen Sie gleichzeitig ein SCART-Kabel zum Einsatze der Audiosignale an.

Anzeigen eines DVD-Bilds

Für Wiedergabe eines DVD-Bilds drücken Sie INPUT 2 an der Fernbedienung oder INPUT am Plasma-Fernseher, um EINGANG 2 zu wahren.

HINWEIS

• Wenn das DVD-Bild nicht klar wiedergegeben wird, müssen Sie unter Umständen die Einstellung des Eingangssignaltypes über das Menuändern. Siehe Seite 38.
• Naheres zum Signattyp des DVD-Spielers finden Sie in der dazugehörigen Bedienungsanleitung.

Wiedergabe von Spielekonsole oder Camcorder

Anschlieben einer Spielekonsole oder eines Camcorders

Zum Anschluss einer Spielekonsole, eines Camcorders oder eines anderen Audio/Video-Geräts verwenden Sie INPUT 5.

Plasma-Fernseher (Seitenansicht links)

Spielekonsole/Camcorder

Wiedergeben des Spielekonsolen- oder Camcorderbilds

Für Wiedergabe von einer Spielekonsole oder einem Camcorder drücken Sie INPUT 5 an der Fernbedienung oder INPUT am Plasma-Fernseher, um EINGANG 5 zu wahlen.

HINWEIS

• Der Kabelanschluss an INPUT 5 wird der Reihe nach geprüft auf: 1) S-Video, 2) Video.
• Verbinden Sie externe Geräte nur mit Anschlüssen, die auch tatsächlich verwendet werden.

Wiedergabe von einem PC

AnschlieBen eines PCs

Zur Verbindung des Systems mit einem PC verwenden Sie den PC-Anschluss.

HINWEIS

Die PC-Eingangsbuchsen sind DDC2B-kompatibel.

Plasma-Fernseher (Rückansicht)

Wiedergeben eines Computerbilds

Für Bildwiedergabe von einem PC drucken Sie PC an der Fernbedienung oder INPUT am Plasma-Fernseher, um "PC zu wahren.

Bei Verbindung mit einem PC wird der korrekte
Eingangssignaltyp automatisch erkannt. Wenn das
Computerbild nicht sauber wiederergegeben wird, müssen Sie
unter Umständen die automatische Einstellung durchfuhren
(über das Menu Automatische Einstellung). Siehe Seite 37.

HINWEIS

• PC-Anschlüsse können nicht für Audio/Video-Geräte verwendet werden.

Computer-Kompatibilitätstabelle

Auflosung Frequenz

720 x 400 70 Hz

640 x 480 60 Hz

72 Hz

75 Hz

800 x 600 56 Hz

60 Hz

72 Hz

75 Hz

1024 x 768 60 Hz

70 Hz

75 Hz

1360 x 768 60 Hz

Wiedergabe über angeschlossene Audio-Geräte

AnschlieBen von Audio-Geräten

Durch den Anschluss von Audio-Geräten wie eines AV-Receivers oder eines Subwoofer's konnen Sie die Klangwiedergabe in neue Dimensionen führen.

Plasma-Fernseher (Rückansicht)

HINWEIS

• Einzelheiten entnehmer Sieitte der Bedienungsanleitung fur das anzuschlieBende Audio-Gerat.
• Mit der momentanen Bildwiedergabe synchronisierte Audiosignale werden stets zu den Anschlüssen AUDIO OUTPUT ausgegeben.
• Der Ton zu den auf dem Display wiedergegebenen Bildern wird ständig an den Anschluss SUBWOOFER OUTPUT ausgegeben.
• Wenn Sie "Bild in Bild" für "Kopfhörer-Leistung" gewählt haben (Seite 35), und ein Kopfhörer angeschlossen ist, wird der Ton eines angeschlossenen Subwoofer stumm geschählt.

Anschlieben von Steuerkabeln

Verbinden Sie den Plasma-Fernseher und andere PIONEER-Geräte mit dem Logo SR mit Steuerkabeln. Derartig angeschlossene Geräte können dann über Steuersignale von deren Fernbedienungen zum Fernbedienungssensor am Plasma-Fernseher bedient werden.

Nach Belegung der CONTROL IN-Anschlüsse erhöhen die Fernbedienungssensoren der angeschlossenen Geräte keine Steuersignale von ihren Fernbedienungen mehr auf. Zur Steuerung der angeschlossenen Geräte richten Sie die Fernbedienungen auf den Fernbedienungssensor am Plasma-Fernseher.

HINWEIS

• Bevor Sie Anschlüsse herstellen, vergewissern Sie sich, dass die Stromversorgung ausgeschaltet ist.
• Stellen Sie alle Geräteanschlussse her, bevor Sie Steuerkabel anschlieBen.

Zu SR+

Über den Anschluss CONTROL OUT an der Rückseite des Plasma-Fernschers wird SR+ Unterstützung, sodass Verbundbetrieb mit einem PIONEER AV-Receiver möglich ist.

SR+ bietet Funktionen wie Eingangssumschaltverbundbetrieb und DSP-Surround-Modus-Anzeige. Weitere Informationen entnehmer Sieitte der Bedienungsanleitung fur den PIONEER AV-Receiver mit SR+ Unterstutzung.

HINWEIS

• Wahlend Verbindung über SR+ wird die Lautstärke bei dieser System vorübergehend minimiert.
• Für Steuerkabelanschlüsse verwenden Sie das SR+-Kabel.
• Bei Steuerkabelanschlüssen mit einem oder mehreren Pioneer-Geräten verbinden Sie den Plasma-Fernseher und den SR+ unterstützenden Pioneer-Veränderk direkt. Schließen Sie keine anderen Geräte dazwischen.

Plasma-Fernseher (Rückansicht)

Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung

Mit der mitgelieferten Fernbedienung konnen Sie auch andere angeschlossene Ausrüstung steuern: Set-Top Box (STB), DVD-Player, DVD/HDD-Recorder (DVR) oder VCR. Bevor diese Funktion eingesetzt werden kann, muss die mitgelieferte Fernbedienung mit dem Herstellungcode der zu steuerdem Ausrüstung programmiert werden. Wenn Sie die Ausrüstung dann steuern möften, drücken Sie SELECT an der Fernbedienung, um den Modus der jeweiligen Ausrüstung anzupassen; die Wahlmöglichkeiten sind TV, STB, DVD/DVR und VCR. Die entsprechenden Betriebsartenanzeigen an der Fernbedienung zeigen den momentan gewählten Modus an.

Programmieren von Herstellungscodes

1 Drücken Sie SELECT an der Fernbedienung, um je nach Ausrüstung STB. DVD/DVR, oder VCR zu wahlen.
2 Nachdem Sie sichergestellt haben, dass die Anzeige des zuvor gewählten Modus ausgegangen ist. halten Sie SELECT gedrückt, und drucken Sie dann 1 an der Fernbedienung.

Die entsprechende Betriebsartenanzeige blinkt.

3 Geben Sie einen dreistelligen Herstellungscode durch Betätigen von 0 bis 9 ein.

Den zuteffenden Code konnen Sie der Herstellungscodeliste auf Seite 49 entnehmer.
Die Betriebsartenanzeige leuchtet etwas eine Sekunde lang und erlischt dann; damit ist die Programmierung des Herstellungscodes abgeschlossen.

HINWEIS

Die Programmierung des Codes wird aufgehoben, wenn bei blinkender Betriebsartenanzeige etwa eine Minute lang kein Bedienungsschnitt vorgenommen wird.

• Wenn Sie einen Code eingeben, der nicht in der Tabelle aufgeführ ist, blinking eine Betriebsartenanzeige etwa eine Sekunde lang schnell und anschließend wie zuvor.

Zum Abbrechen der Code-Programmierung bei blinkender Betriebsartenanzeige konnen Sie SELECT an der Fernbedienung drucken.

Die vom Werk vorgegebenen Standard-Herstellungsgodes fur STB, DVD/DVR und VCR sind jeweils "000", "100" und "500".

Herstellungscodes

HINWEIS

• Nicht alle in der Tabelle aufgeführten Geräte gestatten in jeder Fall Steuerung mit der mitgelieferten Fernbedienung, seis in begrenztem oder vollem Maße.

STB

000 PIONEER 1 (Werksvorgabe)

001 PIONEER 2

002 CANAL SATELLITE

003 HUMAX

004PACE1

005PACE2

006 QUALITY

007 SKY DIGITAL

DVD

100 PIONEER 1 (Werksvorgabe)

101 PIONEER 2

102AKAI

103 DENON

104 HITACHI

105JVC

106 KENWOOD 1

107 KENWOOD 2

108 PANASONIC 1

109 PANASONIC 2

110PHILIPS1

111PHILIPS2

112 SAMSUNG

113 SHARP

114 SONY 1

115SONY2

116SONY3

117 THOMSON

118 TOSHIBA

119YAMAHA

DVR

200 PIONEER 1

201 PIONER 2

202 PIONEER 3

203 PANASONIC

204PHILIPS1

DVR

205PHILIPS2

206 SHARP

207 SONY

208 TOSHIBA

VCR

500 PIONEER 1 (Werksvorgabe)

501 PIONEER 2

502 AIWA1

503 AIWA 2

504AKAI

505AKAI2

506AKAI3

507 DAEWWO

508 GRUNDIG 1

509 GRUNDIG 2

510 GRUNDIG 3

511 GRUNDIG 4

512 HITACHI 1

513 HITACHI 2

b14 HITACHI 3

515JVC1

516JVC2

517JVC3

518JVC4

519JVC5

520LOWE1

521LOEWE2

522 VATSUI

523 ORION

524 PANASONIC 1

525 PANASONIC 2

526PHILIPS1

527PHILIPS 2

528PHILIPS3

529 SANYO

530 SAMSUNG 1

531 SAMSUNG 2

532 SAMSUNG 3

533 SAMSUNG 4

534 SHARP

535 SONY 1

536 SONY 2

537 SONY 3

538 SONY 4

539 SONY 5

540SONY6

541 SONY 7

542 THOMSON

543 TOSHIBA

STB (Set-Top Box)-Steuertasten

Im STB-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9

Zum Abstammen eines higheren oder niedrigeren Kanals.

3 RETURN

Wird bei Sendemenü-Bildschirmanzeige gedrückt, um auf die vorge Bildschirmanzeige zurückzuschalten.

4 ENTER

Zum Aktivieren der gewährten Funktion.

Zur Wahl von Posten bei Sendemenü- oder Senderführung-Bildschirmanzeige.

5 EXIT

Zum Verlassen der Sendemenü- oder Senderführung-Bildschirmanzeige.

6 INFO

Anzeige von Informationen zum momentanen Programm.

7 SOURCE

Ein- und Ausschalten der Set-Top Box.

8 MENU

Zur Anzeige der Sendemenü-Bildschirmanzeige.

9 GUIDE

Zur Anzeige der Senderführung-Bildschirmanzeige.

DVD/DVR-Steuertasten

Im DVD/DVR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9

Zur Änderung des Kanals des im DVD/HDD-Recorder (DVR) eingebauten Tuners.

3 RETURN

Wird bei DVD-Menüanzeige gedrück, um auf die vorge Bildschirmanzeige zurückzuschalten.

4 ENTER

Zum Aktivieren der gewählten Funktion.

Zur Wahl von Posten der DVD-MENU-Bildschirmanzeige.

5 (PAUSE/STANDBILD)

Setzt Pausen und Standbilder.

6 (AUFNAHME) (nur DVD/HDD-Recorder (DVR))

Startet Aufnahme.

7 (KAPITELSUCHE)

Mit jedem Druck wird auf den Anfang des vorigen Kapitals zurückgeschalte.

8 (KAPITELSUCHE)

Mit jedem Druck wird auf den Anfang des nachsten Kapitels vorgeschaltet.

9 DISC NAVI (nur DVD/HDD-Recorder (DVR))

Zur Anzeige der Disc Navigator-Bildschirmanzeige zum Durchsuchen des Inhalts einer CD/DVD.

10 SOURCE

Zum Ein- und Ausschalten des DVD-Players oder DVD/ HDD-Recorders (DVR).

11 MENU

Zur Anzeige des DVD-Menus.

12 DVD TOP MENU

Mit dieser Taste wird das DVD-Hauptmenu abgerufen.

13 (STOPP)

Zum Stopen der Wiedergabe oder Aufnahme. Bei manchen DVD-Playern oder DVD/HDD-Recordern (DVR) wird durch zweimaliges Drucken dieser Taste das CD/ DVD-Fach geöffnet.

14 (WIEDERGABE)

Startet Wiedergabe.

15 (VORLAUF)

Für Schnellen Vorlauf.

16 (RückLAUF)

FürRücklauf.

17 HDD(nur DVD/HDD-Recorder (DVR))

Zur Wahl der Festplatte (HDD) fur Wiedergabe oder Aufnahme.

18 DVD(nur DVD/HDD-Recorder (DVR))

Zur Wahl von DVD fur Wiedergabe oder Aufnahme.

6, 13 REC STOP (nur DVD/HDD-Recorder (DVR))

Halten Sie ● gedrückt, und drücken Sie dann ■, um die Aufnahme zu stoppen. Dies gilt nur für DVD/HDD-Recorder (DVR) von Pioneer und Sony.

HINWEIS

DVD-Player und DVD/HDD-Recorder (DVR) können nicht gleichzeitig gewählt werden.

VCR-Steuertasten

Im VCR-Modus haben die Tasten an der Fernbedienung die folgenden Funktionen.

10-9

Zur Wahl von TV-Tuner-Kanälen am VCR.

311 (PAUSE/STANDBILD)

Setzt Pausen und Standbilder.

4 (AUFNAHME)

Startet Aufnahme.

5 SOURCE

Ein- und Ausschalten des VCR.

6 (STOPP)

Stoppt den Bandlauf.

7 WIEDERGABE)

Startet Wiedergabe.

8

(Bandvorlauf)

Bewirkt Schnellen Bandvorlauf und gestattet Bildsuche.

9 (Bandrücklauf)

Bewirkt Bandrücklauf und gestattet Bildsuche.

Was ist Videotext?

Videotext bezeichnet von den Sendeanstalten zur Information und Unterhaltung ausgestrahnte Textdaten, die mit entspruchend ausgestatteten Fernsehgeräten empfangbar sind. Der Plasma-Fernseher empfängt Videotext von Fernsehsenden und decodiert die Daten für die Betrachtung in Form grafischer Seiten. Zum Videotext-Anglebot zahlen u.a. Nachrichten, Wetterberichte, Sport- und Börsennachrichten sowie Programmvorschauen.

HINWEIS

• Die Anzeige von Videotextseiten über langere Zeit, bzw. für kürzere Zeit auf tätiglicher Basis, kann zu Nachbildern führen.

Grundlegender Videotext-Betrieb

HINWEIS

• Bevor Sie weitere Bedienungsschritte mit der Fernbedienung ausführten, vergewissern Sie sich, dass Sie den TV-Modus mit der Taste SELECT an der Fernbedienung gewählt haben. Siehe "Steuerung anderer Ausrüstung mithilfe der mitgelieferten Fernbedienung" auf Seite 48.

Ein- und Ausschalten von Videotext

1 Wahlen Sie einen Fernsehkanal oder eine externe Eingangsquelle mit einem Videotext-Programm.

2 Drucken Sie, um den Videotext anzuzeigen (ganzer Bildschirm).

3 Drucken Sie erneut, um den Videotext auf dem rechten und das nomale Bild auf dem linken Bildschirm anzuzeigen.

Mit jedem Druck auf wird der Bildschirm wie links gezeigt umgeschaltet.
- Wenn Sie ein Programm ohne Videotextsign gewählt haben, wird "Videotext kann nicht angezeigt werden." angezeigt.

Wahlen und Steuern von Videotextseiten

Mit den folgenden Tasten an der Fernbedienung konnen Sie Videotextseiten wahren und steuern.

Farbe (Rot/Grun/Gelb/Blau):

Sie konnen eine Gruppe oder einen Block von Seiten, die in farbigen Klammern an der Unterseite des Bildschirms angezeigt sind, wahlen, indem Sie die entsprechende Farbe (Rot/Grün/Gelb/Blau) an der Fernbedienung drücken.

0-9:

Direkte Auswahl einer Seite zwischen 100 und 899 mithilfe von

0 bis 9.

Zur Wahl der nachsten oder vorgen Seite.

Mit jedem Druck auf wird das Videotextbild wie unter gezeigt umgeschalte.

三：

Zum Anzeigen ausgeblendeter Informationen wie Antwerten in einem Quiz drücken Sie [?]

• Drücken Sie erneut, um die Informationen wieder auszublenden.

田

Um die Aktualisierung der Videotextseiten zu stoppen, drücken

Sie.

Drucken Sie Neut, um den Haltemodus wieder aufzuheden.

图1：

Zeigt bei CEEFAX/FLOF eine Indexseite an. Bei TOP-Programmen entscheidt die TOP-Ubersicht.

HINWEIS

• Bevor Sie Videotext anzeigen, schalten Sieitte auf den Einzelbildschirmmodus zurück.

Anzeigen von Unterheiten

Sie konnen mehrere Unterheiten wie empfangen anzeigen.

Unterseiten-Bildschirm

1 Drucken Sie, um Videotext anzuzeigen.

• Wenn Sie eine Seite öffnen, die Unterheiten enthalt werden die Unterheiten der Reihe nach automatisch angezeigt.

2 Zum Verlassen des automatischen Unterseitenwechsels drucken Sie.

• Sie können Unterheiten dann manuell wechseln, indem Sie drucken.

HINWEIS

• Durch Drücken von [E]/[E] wird die Seite gewechselt, und die Unterseitenanzeige wird ausgebrendet.
• Durch Drücken von 3rd der automatische Unterheitenwechsel gestopt, und die Funktion der entsprechenden Taste wird ausgeführrt.

Anzeigen der TOP-Übersicht

Bei Empfang von TOP-VideoText kann eine TOP-Textübersicht aufgerufen werden.

TOP-Übersicht-Bildschirm

1 Drucken Sie, um Videotext anzuzeigen.
2 Wahrend TOP-Videotextempfangs drucken Sie 1, um die TOP-Übersicht anzuzeigen.
3 Wahlen Sie die gewünschten Block- oder Gruppenseiten mit und /, drücken Sie dann ENTER.

Anzeigen von Untertitelseiten

Sie konnen mehrere Untertitel wie empfangen anzeigen.

1 Drucken Sie um den Untertitel anzuzeigen.
Die Untertitel werden mit den vom Sender empfangenen Datenactualisiert.
2 Drucken Sie erneut, um die nachste verfügbar. Untertitelseite aufzurufen.

Fehlerdiagnose

Problem Lösungsansätze
•Kein Strom.	•Ist das Netzkabel abgetrennt? (Siehe Seite 17.)
•System{lösst sich nicht einschalten.	•Ist POWER eingeschaftet? (Siehe Seite 20.)Prüfen Sie, ob Sie Tasten 0 bis 9 an der Fernbedienung betätig haben. (Siehe Seite 20.)Falls die Anzeige am System rot aufleucht, drucken Sie 0 bis 9.
•Systembetrieb nicht möglich.	•Externe Einflüsse, wie z.B. Gewitter oder statische Elektrizität usw. können eine Funktionstörung verursachen.In soochen fällen schalten Sie zunachst den Plasma-Fernseher aus oderziehen Sie den Netzstecker. Nach 1 bis 2 Minuten schreiben Sie dann den Netzstecker wieder an, bzw. schalten Sie den Fornseher ein, um zu kontrollieren, ob er Funktioniert.
•Fernbedierung Funktioniert nicht.	•Leuchtet die TV-Anzeige an der Fernbedienung? Drucken Sie SELECT an der Fernbedienung, um den TV-Modus zu wahren.Sind die Batterien polaritätsrichtigt (+,-) eingelegt? (Siehe Seite 19.)Sind die Batterien leer? Ersetzen Sie die Batterien durch neue. (Siehe Seite 19.)Zur Steuerung des Systems mit der Fernbedienung richten Sie diese auf den Fernbedienungssensor am Plasma-Fernseher. (Siehe Seite 19.)Unter zu Heller oder Leuchtstoffrohrnbeleuchung benutz?Starker Einfall von Leuchtstoffrohrnlicht in den Fernbedienungssensor?
•Kein Bild und kein Ton.	•Prufen Sie, ob versehentlich die Eingangsguille für Video oder PC gewählt wurde, obwohl Sie ein Fornsehprogramm sehen möchten. (Siehe Seite 21.)Kontrollieren Sie, ob ein Kanal gewählt worden ist, der mit der Kindersicherung gesamt ist. (Siehe Seite 28.)Geben Sie das Password ein, um die Kindersicherung vorübergehend aufzuführen. (Siehe Seite 41.)Kontrollieren Sie den Antennenkabelanschluss. (Siehe Seite 18.)Kontrollieren Sie die Kapelverbindung zu anderen Geräten. (Siehe Seite 43 bis 48.)
•Kein Bild.	•Sind die Verbindungen mit anderen Komponenten korrekt vorgenommen? (Siehe Seiten 43 bis 48.)Wiro ein inkompatibles PC-Signal zugeführ? (Siehe Seite 47.)Stimmt die Eingangswahrscheinlichkeit? (Siehe Seite 38.)
•Tonaussgabe, aber kein Bild.	•"Bild aus" für den Energiesparmodus gewählt? In dieser Fälle ist der Bildschirm deaktiviert und nur der Ton wird ausgegeben. Zum Reaktivieren der Bildwiedergabe drucken Sie eine beliebige Taste außer +/− und ×. (Siehe Seite 35.)
•Bild vorhanden, aber kein Ton.	•Prufen Sie, ob die Lautstärke auf den kleinsten Wert eingestellt ist. (Siehe Seite 22.)Kontrollieren Sie, ob der Ton stumm geschäftet ist. (Siehe Seite 22.)Prufen Sie, ob der Kopförer noch am PHONES-Ausgang angeschlossen ist. (Siehe Seiten 12 und 13.)Bei Verwendung von PC als Eingangsguille stellen Sie sicher, dass auch der Audio-Anschluss verbunden ist.(Siehe Seite 47.)
•Die Tonwiedergabe des rechten bzw. Linken Lautspechers ist vertauscrt.	•Kontrollieren Sie, ob die Lautspracherkabel verlaufisch (rechts/links) angeschlossen wurden, oder ab ein Lautspracherkabel abgetreten ist (nur für PDP-507XA). (Siehe Seite 12.)
•Ton nur von einem Lautspecher.	•Is die Balance richtig eingestellt? (Siehe Seite 34.)
•Bild ist verstummelt.	•Stimmt die Bildpositionierung? (Siehe Seite 37.)•Is die richtige Bildschirmigte gewählt? (Siehe Seiten 39 und 40.)
•Verfürbund, Farbe blass oder dunkel, schlechter Farbabgleich.	•Stellen Sie den Bildion ein. (Siehe Seiten 30 bis 33.)•Is der Raum zu hell? In einem zu hellen Raum kann das Bild dunkel aussehen.Prufen Sie die TV-System-Einstellung. (Siehe Seiten 28 und 38.)
•Plätliches Ausschalten.	•Die Temperatur im Inneren des Systems ist zu hoch. Reiingen Sie das System bzw. entfernen Sie jegliche die Belüfung behindemden Gegenstände. (Siehe Seite 15.)Prufen Sie die Energiesparmodes-Einstellung. (Siehe Seite 35.)Prufen Sie die Timer-Einstellung. (Siehe Seite 41.)
•Nachbilder	•Wenn ein Slandbild oder ein sehr holtes Bild eine gewisse Zeit lang angezeigt worden ist, und dann eine dunklere Szene auf den Bildschirm kommt, kann das vorge Bild als Nachbild zureicklieben.Dies kann durch mehrminütige Wiedergabe eines relativlichen, bewegten Bilds behoben werden. Durch besonderes langere Anzeige eines Standbilds kann jeder ein dauverhaltes Einbrennen verursachl werden.
•Im 4:3 Modus treten Helligkeits- und Farbstununterschiede zwischen den beiden Seiten und der Mitte auf.	•Wenn Bilder im 4:3 Modus oder Letterbox-Bilder über länger Zeit bzw. fur kürzere Zeit über mehrere lage hinweg angezeigt werden, kann es zu Einbrennernkommen. Dies ist auf die Bauweise von Plasma-Displays zureückfuhren.Bevorzugter Einsatz des Breitbildmodus wird empfehlen. (Siehe Seite 39.)Bei Wiedergabe im 4:3 Modus soll "Auto" für die Seitenmaskeneinstellung gewählt werden, sodass die Helligkeit der grauen Seitenmasiken der Bildhelligkeit entsprechend geregeit wird. (Siehe Seite 40.)
•Panel-Geräusache	•Vom Panel erzeugte Gerausaache, beispisseweise: Ventilatormotgeräusaiche und Stromkreisorummen/Glaspansummen sind normale Betriebsgeräusaiche eines Phosphormatrixbolaschirms.Beim Umschalten des Energiesparmodus kann es zu einer Änderung des Panel-Betriebsgeräusacheskommen. Dies ist normal.
•POWER ON-oder STANDBY-Anzeigeblinkt Schnell.	•Interne Schutzschaltungen kängen aktiviert sein. Schalten Sie zunachst die Hauptstromversorgung durch Drucken von POWER am Plasma-Fernseher aus, warten Sie mindestens eine Minute lang, und schalten Sie den Strom dritten weniger. Wenz das Problem wertimin besteht, wenden Sie sichitte an eine Pioneer-Kundendienstelle. Diese sind auf Ihrer Garantiekarte für jedem Land aufgeführt. Kontaktinformationenfinden Sie auch auf der Pioneer Webseite (siehe Umschlag).

Wenn die folgenden Fehlercodes am Bildschirm angezeigt werden, überprüfen Sie die entsprechenden Punkte in der Tabelle.

Code Meldung		Prüfen
SD04 und SD11	Gerät wird ausgeschalten. Die Interne Temperatur ist zu hoch. Temperatur rund um PDP überprüften.	Prufen Sie, ob die Umgebungstemperatur des Plasma-Fernsehers zu hoch ist.
SD05	(PDP-507XA)Interne Schutzschaffung schaltet Strom ab.Gibt es einen Kurzschluss im Lautspracherkabel?(PDP-427XA)Interne Schutzschaffung schaltet Strom ab.	Prufen Sie die Kabelverbindungen zwischen Plasma-Fernseher und den Lautsprachem.Wenden Sie sich bitte an eine Pioneer-Kundendienstelle. Diese sind auf ihrer Garantiekarte für jedem Land aufgeführht. Kontaktinformationenfinden Sie auch auf der Pioneer Website (siehe Umschlag).

Signalbelegung der 15-poligen Mini-D-Sub-Steckbuchse

(Vorderansicht)

Pin-Nr.	Signalbezeichnung	Pin-Nr.	Signalbezeichnung
1	R	9	15V
2	G	10	GND (Erde)
3	B	11	Nicht beegt
4	Nicht beegt	12	SDA
5	Nicht beegt	13	HD
6	GND (Erde)	14	VD
7	GND (Erde)	15	SCL
8	GND (Erde)

SCART-Anschlussbelegung

Verschiedene Audio- und Video-Geräte können über die SCART-Anschlüsse mit dem System verbunden werden.

SCART (INPUT 1)

1. Ausgang Audio, rechts 8. Audio-Video-Steuerung 15. Eingang Rot
2. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
3. Ausgang Audio, links 10. Nicht belegt 17. Erde für Ausgang Video
4. Gemeinsame Erde für Audio 11. Eingang Grün 18. Erde für Eingang Video
5. Erde für Blau 12. Nicht belegt 19. Ausgang Video
6. Eingang Audio, links 13. Erde für Rot 20. Eingang Video
7. Eingang Blau 14. Erde für Steuerung Rot/Grün/Blau 21. Steckerabschirmung

SCART (INPUT 2)

1. Ausgang Audio, rechts
2. Audio-Video-Steuierung
3. Eingang Chroma S-Video
4. Eingang Audio, rechts 9. Erde
5. Nicht beegt
6. Ausgang Audio, links 10. AV Link-Steuerung 17. Erde für Ausgang Video
7. Gemeinsame Erde für Audio 11. Nicht belegt
8. Erde 12.Nicht beegt
9. Eingang Audio, links 13. Erde
10. Nicht beegt 14. Erde

SCART (INPUT 3)

1. Ausgang Audio, rechts
2. Audio-Video-Steuerung
3. Eingang Audio, rechts 9. Erde für Grün 16. Steuerung Rot/Grün/Blau
4. Ausgang Audio, links 10. AV Link-Steuerung 17. Erde für Ausgang Video
5. Gemeinsame Erde für Audio 11. Eingang Grün
6. Erde für Blau 12.Nicht beegt 19. Ausgang Video
7. Eingang Audio, links 13. Erde für Rot

8. Eingang Blau 14. Erde für Steuerung Rot/Grün/Blau

9. Eingang Rot/Eingang Chroma S-Video

10. Erde für Eingang Video/Eingang S-Video
11. Eingang Video/Eingang S-Video
12. Steckerabschirmung

Technische Daten

Gegenstand		50"-Plasma-Fernseher, Modell: PDP-507XA	42"-Plasma-Fernseher, Modell: PDP-427XA
Anzahl Pixel 1365 x 768 Pixel 1024 x 768 Pixel
Audio-Verständr	Audio-Verständr	13 W + 13 W (1 kHz, 10 %, 8 Ω)	13 W + 13 W (1 kHz, 10 %, 8 Ω)
Laufsprecher		-	Tieftöner: Konustyp, 4,8 cm x 13 cmHochtöner: Semikaloltenlyo, 2,5 cm
Surround-System SRS/FOCUS/TruBass SRS/FOCUS/TruBass		341 W (Bereitschaft 0,3 W)
Stromversorgung 220 V bis 240 V Wechselstrom		50 Hz/60 Hz	220 V bis 240 V Wechselstrom, 50 Hz/60 Hz,287 W (Bereitschaft 0,3 W)
Abmessungen 1224 mm (B) x 717 mm (H) x 115		mm (I) 1040 mm (B) x 679 mm (H) x 115 mm (I)
Gewicht 34,1 kg 29.0 kg
TV-System Analog PAL/SECAM/NTSC 3.58/N		NTSC 4.43/PAL 60
TV-Funktion (Analog)	Emplangssystem	B/G, D/K, I, L/L
	Emplänger VHF/UHF	E2-E69ch, F2-F10ch, I21-I69ch, IR A-IR Jch
	CATV	Hyperband, S1-S41ch
	Autom. Kanalvoreinstellung	99 ch, Autom. Kanalspeicherung, Autom. Kanalbezeichnung, Autom. Kanalsortierung
	STEREO	NICAM/A2
Anschlüsse	Hinten	INPUT 1	SCART (AV-Eingang, RGB-Eingang, TV-Ausgang)
		INPUT 2	SCART (AV-Eingang/Ausgang, S-VIDEO-Eingang, AV link*) Video-Komponente
		INPUT 3	SCART (AV-Eingang/Ausgang, S-VIDEO-Eingang, RGB-Eingang, AV link*) , HDMI-Eingang*2
		INPUT 4	HDMI in *2
		CONTROL OUT	1
		SPEAKER	8 Ω bis 16 Ω
		Antenne	75 Ω DIN-Eingang für VHF/UHF (Analog)
		PC	Analog-RGB-Eingang, PC INPUT (AUDIO)
	Seite	INPUT 5	S-VIDEO, AV-Eingang
AUDIO OUTPUT-Anschluss		(Hinter)	AUDIO-Ausgang (Festgelegt)
SUB WOOFER OUTPUT-Anschluss		(Hinter)	Variabel
PHONES OUTPUT-Anschluss		(Seite)	16 Ω bis 32 Ω empfohlen

1 Über Menu wahlbar
^2 Entspricht HDMI1.1 und HDCP1.1.
HDMI (High Definition Multimedia Interface) ist ein Standard für die digitale Übertragung von hochauflosenden Audio- und Videodaten über ein einziges Kabel.
HDCP (High-bandwidth Digital Content Protection = Kopierschutz für breitbandige digitale Informationen) ist eine Technologie zum Schutz urheberrechtlich geschützten Digitalmaterials, aufbauend auf dem Digital Visual Interface (DVI).
- Änderungen der Konstruktion und technischen Daten ohne Ankündigung vorbehalten.

12 Anhang

Warenzeichen

FOCUS, WOW, SRS und das (●)® Symbol sind Warenzeichen von SRS Labs, Inc.
- Verwendung der FOCUS- und SRS-Technologie unter Lizenz von SRS Labs, Inc.
- Bei dieser Produkt sind FontAvenue®-Schrifttarten unter Lizenz von NEC Corporation integriert. FontAvenue ist ein eingetragenes Warenzeichen der NEC Corporation.
- DDC ist ein eingetragenes Warenzeichen der Video Electronics Standards Association.
- HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.
Hergestellt unter Lizenz von Dolby Laboratories. "Dolby" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.
- Namen der erwähnten Firmen oder Institutionen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber.

www.pioneer.co.uk

www.pioneer.fr

www.pioneer.de

www.pioneer-eur.com
