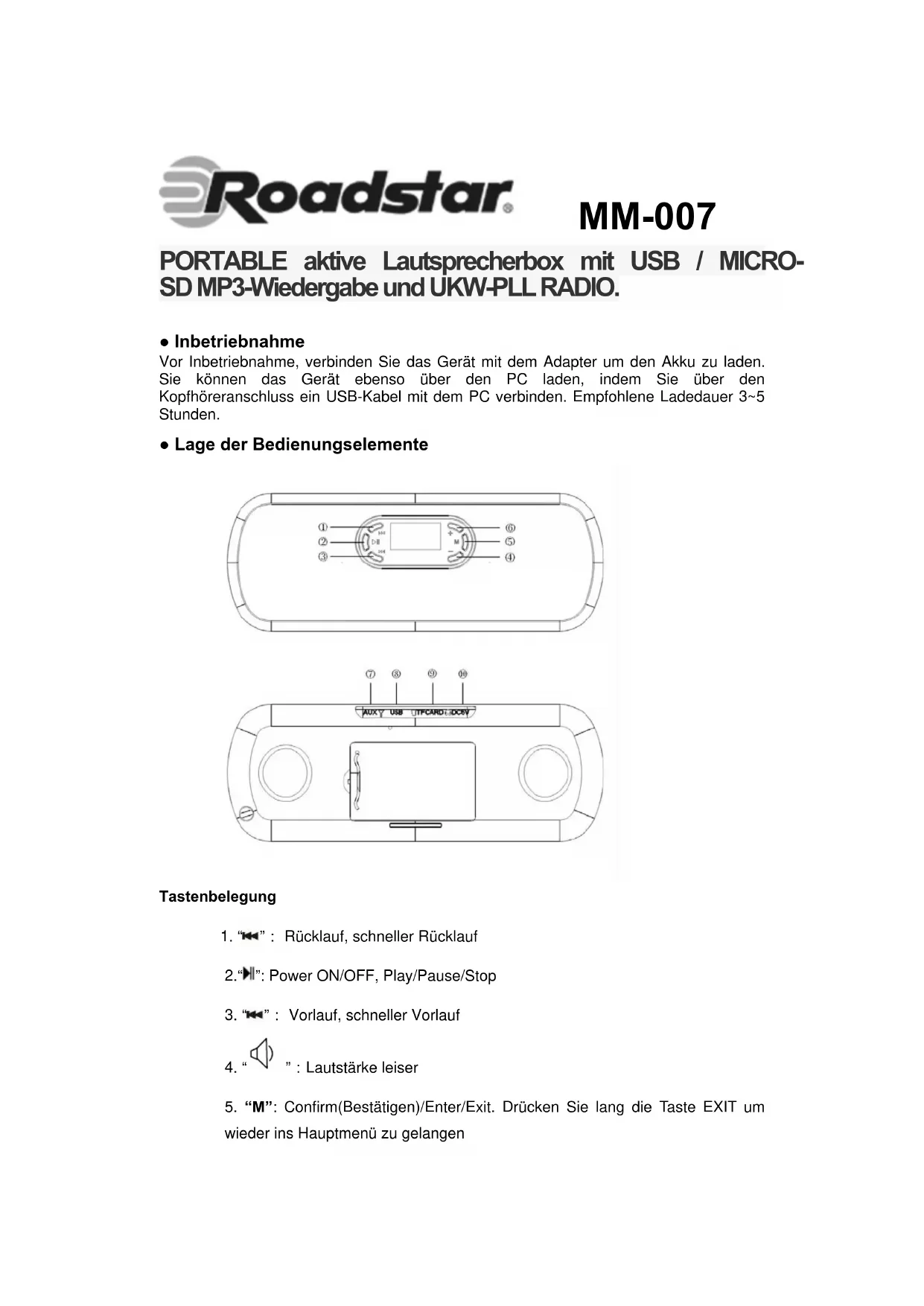

BEDIENUNGSANLEITUNG MM007NPK ROADSTAR

PORTABLE aktive Laufsprecherbox mit USB / MICRO-SD MP3-Wiedergabe und UKW-PLL RADIO.

Inbetriebnahme

Vor Inbetriebnahme, verbinden Sie das Gerät mit dem Adapter um den Akku zu laden. Sie können das Gerät ebenso über den PC laden, indem Sie über den Kopfhöreranschluss ein USB-Kabel mit dem PC verbinden. Empfohlene Ladedauer 3~5 Stunden.

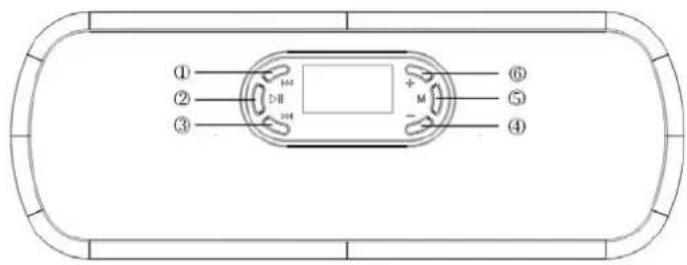

- Lage der Bedienungselemente

Tastenbelegung

1. "Rücklauf, schneller Rücklauf
2. "": Power ON/OFF, Play/Pause/Stop
3. "Vorlauf, Schneller Vorlauf
4. “”: Lautstärke leiser

5. "M": Confirm(Bestätigen)/Enter/Exit. Drücken Sie lang die Taste EXIT um wieder ins Hauptmenu zu gelangen

6. “ 品 ”：Lautstärke lauter

7. AUX: Line-In Anschluss, Antennenanschluss
8. USB-Anschluss
9. Micro SD Slot
10. Kopfhöreranschluss, Anschluss für externen Ladeadapter

Hinweis: Stellen Sie vor Inbetriebnahme sicher, dass Stützbatteryen in das Geräteingelegt sind, sowie eine Micro SD - Karte zur Speicherung ihrer Daten.

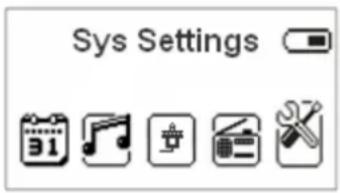

Systemeinstellungen

Um in die Systemeinstellungen zu gelangen, schalten Sie das Gerät ein, indem Sie 5 Sekunden die Taste drücken. Dann drücken Sie für weitere 5 Sekunden die Taste MENU bis das Uhrsymbol erscheint. Drücken Sie die Taste 4 Mal und danach die MENU Taste um wieder in die Systemeinstellungen zu gelangen.

( System time )	Zeit- und Datumseinstellung der aufgezeichneten Datei
( backlight time )	Hintergrundbeleuchtung
(Language)	Sprachauswahl
( Tool)	Power Off, Einstellung Alarm, FM-Zeit
( Contrast)	Display Kontrast
(Firmware Version )	Version der Geräte Firmware
Key tone	Anpassen der Tastaturtöne
(Exit)	Exit

Einstellen der Systemzeit

1. Systemeinstellungen
2. Drücken Sie M um in "System Time" zu gelangen.
3. Drücken Sie erneut kurz die Taste M um eine Position weiter zu springen.
4. Drücken Sie die Taste um das Datum fortlaufend oder mit der Taste Rücklaufend einzustellen.
5. Drücken Sie die Taste M um die Einstellungen zu bestätigten und die Systemeinstellungen wieder zu verlassen.

Hintergrundbeleuchting einstellen

1. Einstellung 0: Hintergrundbeleuchtung immer aktiv.
2. Einstellungen zwischen 0-30: Drücken Sie die Taste um einzustellen, wenn die Hintergrundbeleuchtung nach Betätigung einer Taste ausgegeben soll.
   Die Einstellungen werden mit der Taste M bestätigt.

Spracheinstellung

Drücken Sie die Tasten/um die gewünschte Sprache auszuwahlen.

Werkzeug

Power Off Einstellung

Sie konnen einstellen, wann das Gerät sich automatisch aushalten soll, wenn es nicht im Betrieb ist. Ebenso konnen Sie einen Schlafmodus einstellen.

Hinweis: Der Schlafmodus muß jedesmal neu aktiviert werden.

Alarm

1. Alarm OFF: Drucken Sie die Taste M um zwischen ON/OFF Option auszuwahlen.
2. Time: Um die Alarmzeit (time of alarm) einzustellen, drücken Sie die Tasten mit der Taste M wechseln Sie zwischen Stunde (hour) und Minute (minute). Drücken Sie erneut die Taste M um diese Einstellungen zu verlassen.
3. Cycle: Aktivieren Sie die gewünschten Wecktage. Drücken Sie die Taste M um die Einstellungen zu bestätigten und zu verlassen.
4. Alarm Signal: Sie können als Alarmsignal zwischen Musik oder Dateien von Micro SD Karte oder U-Disk wahlen.
5. Volume: Drücken Sie die Tasten +/- um die Lautstärke anzupassen.
6. Exit: Drucken Sie die Taste M um eine Funktion zu verlassen.

3. FM Zeiteinstellung

1. Time FM ON/OFF: Drucken Sie die Taste M um zwischen ON und OFF der FM Zeiteinstellung zu wahlen.
2. FM record ON/OFF: Drucken Sie die Taste M um zwischen ON und OFF der FM Aufnahme zu wahlen.
3. FM Time: Stellt die FM Wiedergabezeit ein.
4. Tuner: Drucken Sie die Tasten um den gewünschten Sendebereich zu wahlen.

Mit Taste M bestätigen Sie die Einstellungen.

1. Exit: Drücken Sie erneut die Taste M um die Einstellungen zu verlassen.

Kontrast

Drücken Sie die Tasten 山 am den gewünschten Kontrast einzustellen. Mit der Taste M bestätigen Sie.

Firmware Version

Hierfinden Sie die aktuelle Firmware Version Ihres Gerätes.

Tastenton

Drucken Sie + / - um die Lautstärke der Tasten einzustellen. Mit Taste M bestätigen Sie.

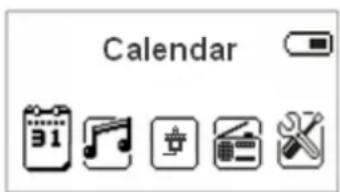

Kalender

Um den Kalender einzustellen, schalten Sie zunachst das Gerät ein, indem Sie 5 Sekunden auf Taste drücken. Drücken Sie weiteren 5 Sekunden die Taste MENU bis das Uhrsymbol erschein. Mit der Taste wahlen Sie den Kalender aus und können Datum und Zeit einstellen.

Mit den Tasten //konnaen Sie das Datum einstellen. Drucken sie die Taste M & um das Menu zu verlassen.

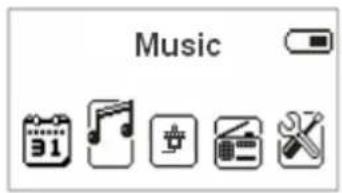

- Musik

Schalten Sie das Gerät ein und legen Sie eine Mirco SD Karte oder U-Disk ein. Das Gerät beginnnt automatisch mit der Wiedergabe.

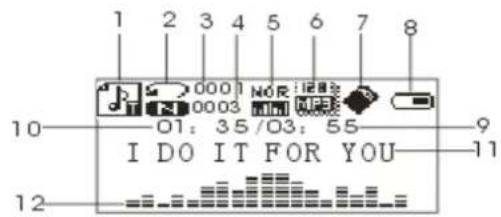

1.Musik Modus, Lyric Symbol 7. externe Karte
2.Wiederholungsmodus	8.Batterieanzeige
3.Number des aktuellen Titel 9. Gesamtlaufzeit für aktuellen Titel
4. Anzahl der Titel 10.Laufzeit für aktuellen Titel
5.Sound Effekt Modus 11.Liedertext
6.Bit Rate 12. Frenzanzeige

Vorheriger/Nächster Titel

Drücken Sie im Musik Modus kurz die Taste um zum vorherigen Titel zu gelangen. Drücken Sie kurz die Taste um zum nachsten Titel zu gelangen. Drücken Sie langle die Tasten oder für einen schellen Vor- oder Rücklauf.

Lautstärke einstellen

Drucken Sie kurz die Taste - um die Lautstärke zu verringn.
Drucken Sie kurz die Taste + um die Lautstärke zu erhöhen.

Play & Pause

Drucken Sie im Musik Modus die Taste um die Dateien abzuspielen. Mit erneutem drucken der Taste aktivieren Sie die Pause Funktion.

Musik Untermenü

Drücken Sie die Taste M um in das Hauptmenu zu gelangen. Mit den Tasten wahlen Sie music submenu aus. Bestätigen Sie mit Taste M.

1. Cycle Modus

Wahlen Sie mit den Tasten zwischen 7 verschiedene Optionen: Normal, Repeat one, Folder, Repeat Folder, Repeat All, Random, Intro. Bestätigen Sie mit Taste M.

2. EQ-Einstellungen

Drücken Sie die Taste M um in das Hauptmenu zu gelangen. Wahlen Sie das Untermenü "EQ settings" und bestätigen Sie mit Taste M. Wahlen Sie eine der unter genannten EQ-Einstellungen aus und bestätigen Sie erneut mit Taste M.

Natural

Rock

Pop

Classic

Soft

Jazz

DBB

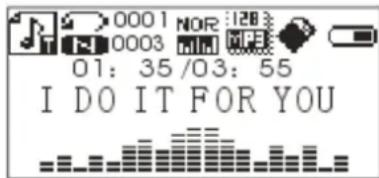

Anzeige der Liedertexte (Lyric Display)

Das Gerat unterstützt die Anzeige der Liedertexte bei MP3/WMA-Dateien (.LRC )

Wie verwendet man Lyric Dateien?Stellen Sie sicher, dass die Lyric Datei die gleiche Bezeichnung hat, wie die Musik-Datei:

Zum Beispiel:

Musik Datei: My heart will go on.mp3

Lyric Datei: My heart will go on. Irc

Wie erkennen ich, dass eine Lyric Datei vorhanden ist?

Wird eine passende Lyric Datei gefunden, wechselt das Logo von auf auf

Auf dem Display erkennen Sie, welches Dateifornat gespielt wird.

Drücken Sie Pause oder Stop im Musikbetrieb um zu folgenden Untermenü zu gelangen. Bestätigen Sie mit Taste M.

1. Speicherkarten Ordner

Drucken Sie die Tasten / um Card folder auszuwahlen. Wahlen Sie den gewündsten Ordner und Datie aus und bestätigten Sie jeweils mit der Taste M.

2. Datei loschen

Wahlen Sie im Musikbetrieb mit den Tastes und bestätigten Sie mit Taste M. Wahlen Sie YES/NO und bestätigten Sie mit Taste M.

3. Alles Löschen

Wahlen Sie im Musikbetrieb mit die Tasten 山山 delete all. Drucken Sie die Taste M zur Bestätigung. Wahlen Sie YES/NO und bestätigten Sie erneut mit Taste M.

4. Back

Kehren Sie zur vorherigen Einstellung zusück.

5.Exit

Verlassen Sie das Hauptmenu.

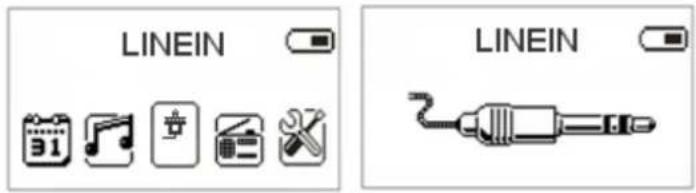

• Linc In

Wenn Sie ein Klangquelle über den LINE IN Anschluss verbunden haben, kann das Gerät als aktiver Laufsprecher genutzt werden. Drücken Sie kurz die Taste für Start. Erneutes drücken dieser Taste aktiviert die Pause Funktion. Mit +/- stellen Sie die Lautstärke ein.

Mit Taste M verlassen Sie diese Einstellungen.

FM Radio

Zum Empfang des FM-Signals benutzen Sieitte das LINE IN Kabel als Antenne. Empfangen Sie ein starkes FM-Signal,benotigtSiekeINKabel.

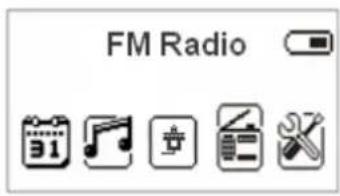

Um in das Radio Menu zu gelangen, schalten Sie das Gerät ein indem Sie 5 Sekunden die Taste "▶" drücken. Drücken Sie weitere 5 Sekunden die Taste MENU bis das Uhrsymbol entscheid. Mit Taste ◆ wahren Sie FM Radio" aus. Bestätigen Sie mit Taste M.

Automatischer Suchlauf

Drücken Sie kurz die Taste M im FM Modus. Mit den Tasten /vahlen Sie "auto search". Bestätigen Sie erneut mit Taste M. Gefundene Kanäle werden automatisch gespeichert.

Kanal speichern

Drücken Sie kurz die Taste M im FM- Modus. Mit den Tasten /wahlen Sie das Untermenu "save channel" aus. Bestätigen Sie mit Taste M.

Gespeicherte Kanäle

Wahlen Sie im FM Modus den gespeicherten Kanal aus und starten Sie die Wiedergabe mit Taste.

FM-Aufnahme

Sie konnen zeitgleich Musik horen und aufnahmen.

Drücken Sie kurz die Taste M um in das FM Untermenü zu gelangen. Wahlen Sie "FM record" aus. Sie konnen wahren, ob auf Micro SD Karte unter „VOICE“ oder U-Disk aufgenommen werden soll. Mit der Taste ➔ aktivieren Sie die Aufnahme. Drücken Sie diese Taste erneut, aktivieren Sie die Pause Funktion. Drücken Sie lang die Taste M um die Dateien zu speichern.

Gespeicherte Daten auf MicroSD Karte oder U-Disk können nur wiedergegeben werden, wenn der Datenträger eingelegt ist.

Kanal loschen

Drücken Sie im FM-Modus kurz die Taste M, dann drucken Sie die Tasten um delete channel auszuwahlen. Drucken Sie erneut die Taste M um den Löschvorgang zu bestätigen.

Alles loschen

Drücken Sie im FM-Modus kurz die Taste M, dann wahlen Sie mit den Tastes "delete all" und bestätigen mit Taste M. Sie loschen alle gespeicherten Kanäle.

Fehlerbehebung

Kein Strom	Prüfen Sie, ob Sie die Stützbatterien korrekt eingelegt haben und diese über genug Kapazität verfügbar.
Kein Ton	Prüfen Sie, ob die Lautstärkeeinstellung 0 ist. Überprüfen Sie die Verbindung mit dem Kopfhörer. Vergewissern Sie sich, dass die Kopfhörer nicht verschmutz sind. Beschädigte MP3-Dateien können Gerausche verursachen, auch wenn diese nicht abgespielt werden können.
Display zeigt unbekannte Zeichen	Stellen Sie safer, dass Sie die richtige Sprache ausgewählten haben.
Schlechetes FM-Signal	Verändern Sie die Position des Line-In Kabels. Schalten Sie andere elektronische Geräte aus. Line-In Kabel kann als Antenne genutzt werden.

- Technische Spezifikationen

Bildschirm	128x64 Pixel Auflösung
Stützbatterien Lithium Batterie 600mAH
Aufnahme Format WAV 128 Kbps
Musik	MP3 Bit 8K bps - 320K bps
	WMA Bit 32K bps - 320K bps
	Frequenzbereich 20Hz to 20KHz
	SNR	90dB (Kopfhörer
	verzerrung	0.06% (Kopfhörer Ausgang)
	4R Laufsprecher Ausgang	3W+3W
FM radio	Frequenzbereich	76MHz-90MHz/87.5MHz-108MHz
	Radio Kanäle	40
	SNR	45dB
Unterstützte Musik-Formate	MP3, WMA, WAV
Betriebstemperatur	-5 to 50 Grad

Schwarz-weiß Bild

AUF GRUND STÄNDIGER VERBESSERUNGEN BLEIBT DIE ÄNDERUNG DER TECHNISCHEN DATEN UND DES DESIGNS OHNE VORANKÜNDIGUNG VORBEHALTEN.

Roadstar

ACHTUNG! Die Verwendung von MP3-codierten Dateien mit thisem Gerät ist nur zum privaten Gebrauch und nicht zu kommtziellen Zwecken gestattet.

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie these Geratitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mullbeseitigung zu schaden. Recyclen Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollen den Handler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recycleln können.

Gewerbliche Nutzer sollenn sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderen Gewerbmull entsorgt werden.

C E
