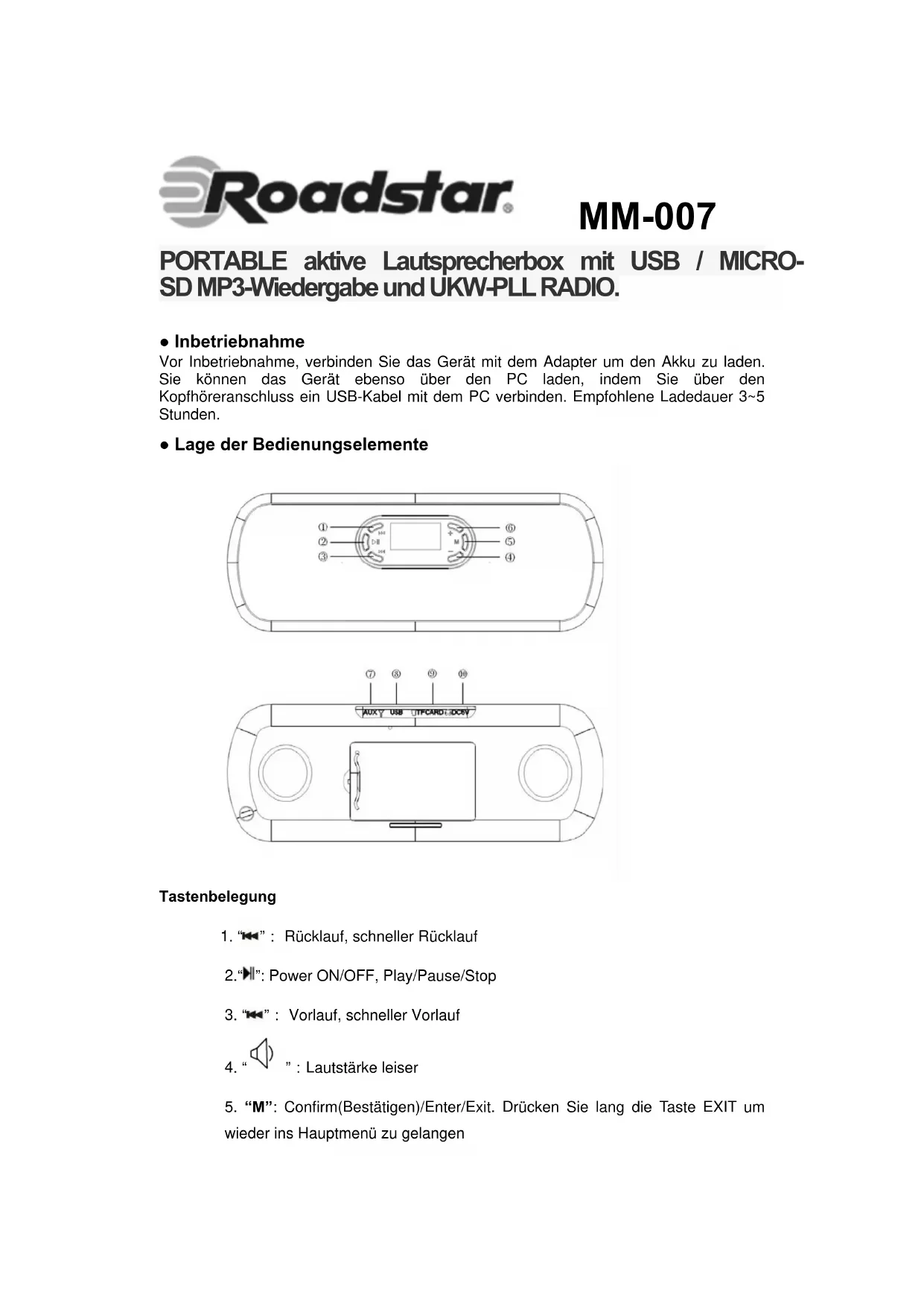

BEDIENUNGSANLEITUNG MM007NRD ROADSTAR

PORTABLE aktive Lautsprecherbox mit USB / MICRO-SD MP3-Wiedergabe und UKW-PLL RADIO.

- Inbetriebnahme

Vor Inbetriebnahme, verbinden Sie das Gerät mit dem Adapter um den Akku zu laden. Sie können das Gerät ebenso über den PC laden, indem Sie über den Kopfhöreranschluss ein USB-Kabel mit dem PC verbinden. Empfohlene Ladedauer 3\~5 Stunden.

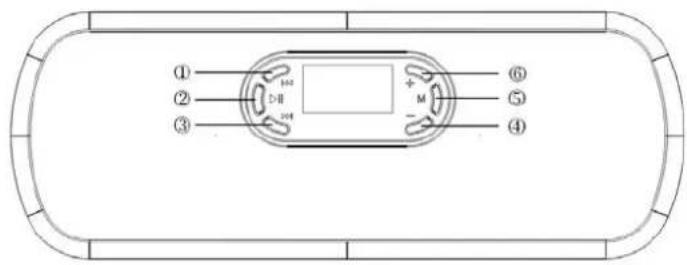

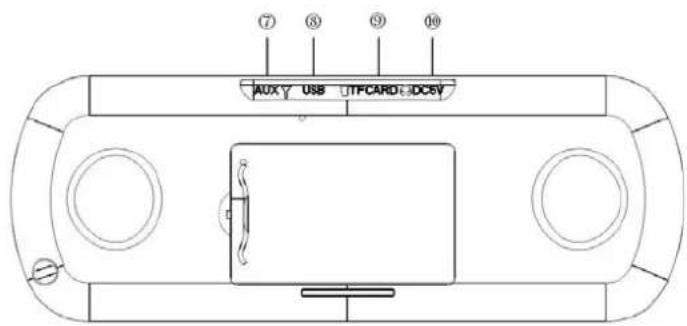

• Lage der Bedienungselemente

① ② ③ D-II 304 + M - ④ ⑤ ⑥

⑦ ⑧ ⑨ ⑩ AUX Y USB UTCARD DC5V

Tastenbelegung

1. “◀” : Rücklauf, schneller Rücklauf

2. "▶": Power ON/OFF, Play/Pause/Stop

3. "◀": Vorlauf, schneller Vorlauf

4. “ ”: Lautstärke leiser

5. "M": Confirm(Bestätigen)/Enter/Exit. Drücken Sie lang die Taste EXIT um wieder ins Hauptmenü zu gelangen

6. “” : Lautstärke lauter

7. AUX: Line-In Anschluss, Antennenanschluss

8. USB-Anschluss

9. Micro SD Slot

10. Kopfhöreranschluss, Anschluss für externen Ladeadapter

Hinweis: Stellen Sie vor Inbetriebnahme sicher, dass Stützbatterien in das Gerät eingelegt sind, sowie eine Micro SD – Karte zur Speicherung Ihrer Daten.

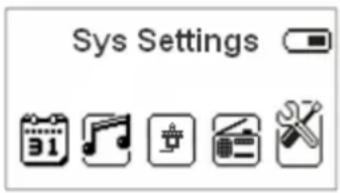

Systemeinstellungen

Um in die Systemeinstellungen zu gelangen, schalten Sie das Gerät ein, indem Sie 5 Sekunden die Taste ▶■" drücken. Dann drücken Sie für weitere 5 Sekunden die Taste MENU bis das Uhrsymbol erscheint. Drücken Sie die Taste ▶■ 4 Mal und danach die MENU Taste um wieder in die Systemeinstellungen zu gelangen.

( System time )	Zeit- und Datumseinstellung der aufgezeichneten Datei
( backlight time )	Hintergrundbeleuchtung
( Language )	Sprachauswahl
( Tool)	Power Off , Einstellung Alarm, FM-Zeit
( Contrast)	Display Kontrast
(Firmware Version )	Version der Geräte Firmware
Key tone	Anpassen der Tastaturtöne
(Exit)	Exit

Einstellen der Systemzeit

1. Systemeinstellungen
2. Drücken Sie M um in "System Time" zu gelangen.
3. Drücken Sie erneut kurz die Taste M um eine Position weiter zu springen.
4. Drücken Sie die Taste ▶ um das Datum fortlaufend oder mit der Taste ▶ücklaufend einzustellen.
5. Drücken Sie die Taste M um die Einstellungen zu bestätigen und die Systemeinstellungen wieder zu verlassen.

Hintergrundbeleuchtung einstellen

1. Einstellung 0: Hintergrundbeleuchtung immer aktiv.
2. Einstellungen zwischen 0-30: Drücken Sie die Taste ▶ um einzustellen, wann die Hintergrundbeleuchtung nach Betätigung einer Taste ausgehen soll.
   Die Einstellungen werden mit der Taste M bestätigt.

Spracheinstellung

Drücken Sie die Tasten«/»um die gewünschte Sprache auszuwählen.

Werkzeug

Power Off Einstellung

Sie können einstellen, wann das Gerät sich automatisch ausschalten soll, wenn es nicht im Betrieb ist. Ebenso können Sie einen Schlafmodus einstellen.

Hinweis: Der Schlafmodus muß jedesmal neu aktiviert werden.

Alarm

1. Alarm OFF: Drücken Sie die Taste M um zwischen ON/OFF Option auszuwählen.

2. Time: Um die Alarmzeit (time of alarm) einzustellen, drücken Sie die Tasten 🐘/▶Mit der Taste M wechseln Sie zwischen Stunde (hour) und Minute (minute). Drücken Sie erneut die Taste M um diese Einstellungen zu verlassen.

3. Cycle: Aktivieren Sie die gewünschten Wecktage. Drücken Sie die Taste M um die Einstellungen zu bestätigen und zu verlassen.

4. Alarm Signal: Sie können als Alarmsignal zwischen Musik oder Dateien von Micro SD Karte oder U-Disk wählen.

5. Volume: Drücken Sie die Tasten +/- um die Lautstärke anzupassen.

6. Exit: Drücken Sie die Taste M um eine Funktion zu verlassen.

3. FM Zeiteinstellung

1. Time FM ON/OFF: Drücken Sie die Taste M um zwischen ON und OFF der FM Zeiteinstellung zu wählen.

2. FM record ON/OFF: Drücken Sie die Taste M um zwischen ON und OFF der FM Aufnahme zu wählen.

3. FM Time: Stellt die FM Wiedergabezeit ein.

4. Tuner: Drücken Sie die Tasten«/»um den gewünschten Sendebereich zu wählen.

Mit Taste M bestätigen Sie die Einstellungen.

1. Exit: Drücken Sie erneut die Taste M um die Einstellungen zu verlassen.

Kontrast

Drücken Sie die Tasten 🐘/µm den gewünschten Kontrast einzustellen. Mit der Taste M bestätigen Sie.

Firmware Version

Hier finden Sie die aktuelle Firmware Version Ihres Gerätes.

Tastenton

Drücken Sie +/- um die Lautstärke der Tasten einzustellen. Mit Taste M bestätigen Sie.

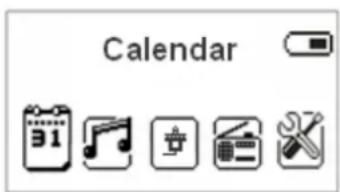

- Kalender

Um den Kalender einzustellen, schalten Sie zunächst das Gerät ein, indem Sie 5 Sekunden auf Taste ▶l" drücken. Drücken Sie weiteren 5 Sekunden die Taste MENU bis das Uhrsymbol erschein. Mit der Taste ▶wählen Sie den Kalender aus und können Datum und Zeit einstellen.

Mit den Tasten/ können Sie das Datum einstellen. Drücken sie die Taste M & um das Menü zu verlassen.

Calendar

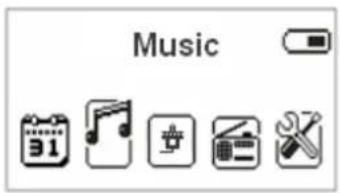

- Musik

Schalten Sie das Gerät ein und legen Sie eine Mirco SD Karte oder U-Disk ein. Das Gerät beginnt automatisch mit der Wiedergabe.

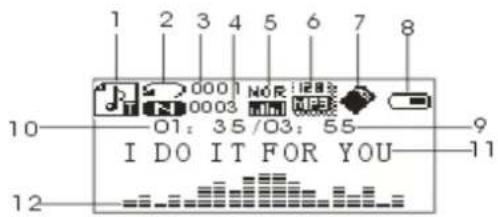

Music 31

1 2 3 4 5 6 7 8 0001 NO R: 12.3 0003 MFE 10 O1: 35/O3: 55 I DO IT FOR YOU 9 11 12

1.Musik Modus, Lyric Symbol 7. externe Karte
2.Wiederholungsmodus	8.Batterieanzeige
3.Number des aktuellen Titel 9. Gesamtlaufzeit für aktuellen Titel
4. Anzahl der Titel 10.Laufzeit für aktuellen Titel
5.Sound Effekt Modus 11.Liedertext
6.Bit Rate 12. Frequenzanzeige

Vorheriger/Nächster Titel

Drücken Sie im Musik Modus kurz die Taste um zum vorherigen Titel zu gelangen. Drücken Sie kurz die Taste um zum nächsten Titel zu gelangen. Drücken Sie lange die Tasten oder für einen schnellen Vor- oder Rücklauf.

Lautstärke einstellen

Drücken Sie kurz die Taste – um die Lautstärke zu verringern. Drücken Sie kurz die Taste + um die Lautstärke zu erhöhen.

Play & Pause

Drücken Sie im Musik Modus die Taste▶ um die Dateien abzuspielen. Mit erneutem drücken der Taste▶ aktivieren Sie die Pause Funktion.

Musik Untermenü

Drücken Sie die Taste M um in das Hauptmenü zu gelangen. Mit den Tasten 🐘/µµwählen Sie music submenu aus. Bestätigen Sie mit Taste M.

1. Cycle Modus

Wählen Sie mit den Tasten 🐎/zwischen 7 verschiedenen Optionen: Normal, Repeat one, Folder, Repeat Folder, Repeat All, Random, Intro.

Bestätigen Sie mit Taste M.

2. EQ-Einstellungen

Drücken Sie die Taste M um in das Hauptmenü zu gelangen. Wählen Sie das Untermenü "EQ settings" und bestätigen Sie mit Taste M. Wählen Sie eine der unten genannten EQ-Einstellungen aus und bestätigen Sie erneut mit Taste M.

Natural

RockPop

Classic

Soft

Jazz

DBB

● Anzeige der Liedertexte (Lyric Display)

Das Gerät unterstützt die Anzeige der Liedertexte bei MP3/WMA-Dateien (*.LRC")

Wie verwendet man Lyric Dateien?Stellen Sie sicher, dass die Lyric Datei die gleiche Bezeichnung hat, wie die Musik-Datei:

Zum Beispiel:

Musik Datei: My heart will go on.mp3

Lyric Datei: My heart will go on. Irc

Wie erkennen ich, dass eine Lyric Datei vorhanden ist?

Wird eine passende Lyric Datei gefunden, wechselt das Logo von

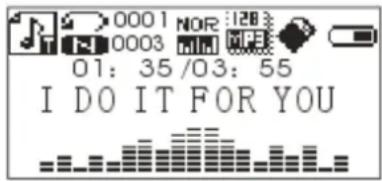

Auf dem Display erkennen Sie, welches Dateiformat gespielt wird.

0001 NOR: 128 0003 MME 01: 35/03: 55 I DO IT FOR YOU

Drücken Sie Pause oder Stop im Musikbetrieb um zu folgenden Untermenüs zu gelangen. Bestätigen Sie mit Taste M.

1. Speicherkarten Ordner

Drücken Sie die Tasten 🐘/ 🐘 um Card folder auszuwählen. Wählen Sie den gewünschten Ordner und Datei aus und bestätigen Sie jeweils mit der Taste M.

2. Datei löschen

Wählen Sie im Musikbetrieb mit den Tasten 🐘/⌘ delete file und bestätigen Sie mit Taste M. Wählen Sie YES/NO und bestätigen Sie mit Taste M.

3. Alles löschen

Wählen Sie im Musikbetrieb mit die Tasten/delete all. Drücken Sie die Taste M zur Bestätigung. Wählen Sie YES/NO und bestätigen Sie erneut mit Taste M.

4. Back

Kehren Sie zur vorherigen Einstellung zurück.

5. Exit

Verlassen Sie das Hauptmenü.

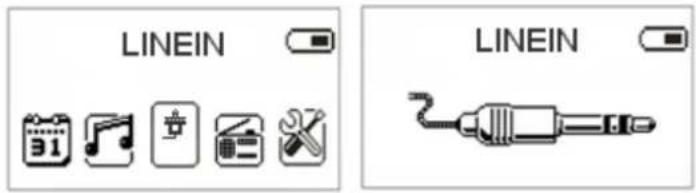

•Line In

LINEIN LINEIN

Wenn Sie ein Klangquelle über den LINE IN Anschluss verbunden haben, kann das Gerät als aktiver Lautsprecher genutzt werden. Drücken Sie kurz die Taste▶ für Start. Erneutes drücken dieser Taste aktiviert die Pause Funktion. Mit + /- stellen Sie die Lautstärke ein.

Mit Taste M verlassen Sie diese Einstellungen.

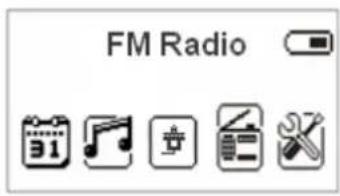

- FM Radio

FM Radio

Zum Empfang des FM-Signals benutzen Sie bitte das LINE IN Kabel als Antenne. Empfangen Sie ein starkes FM-Signal, benötigt Sie kein LINE IN Kabel.

Um in das Radio Menü zu gelangen, schalten Sie das Gerät ein indem Sie 5 Sekunden die Taste “▶” drücken. Drücken Sie weitere 5 Sekunden die Taste MENU bis das Uhrsymbol erscheint. Mit Taste ▶ wählen Sie ‘FM Radio’ aus. Bestätigen Sie mit Taste M.

Automatischer Suchlauf

Drücken Sie kurz die Taste M im FM Modus. Mit den Tasten 🐘/fahren Sie "auto search". Bestätigen Sie erneut mit Taste M. Gefundene Kanäle werden automatisch gespeichert.

Kanal speichern

Drücken Sie kurz die Taste M im FM- Modus. Mit den Tasten 🐘/▶wählen Sie das Untermenü "save channel" aus. Bestätigen Sie mit Taste M.

Gespeicherte Kanäle

Wählen Sie im FM Modus den gespeicherten Kanal aus und starten Sie die Wiedergabe mit Taste ▶.

FM-Aufnahme

Sie können zeitgleich Musik hören und aufnehmen.

Drücken Sie kurz die Taste M um in das FM Untermenü zu gelangen. Wählen Sie "FM record" aus. Sie können wählen, ob auf Micro SD Karte unter „VOICE“ oder U-Disk aufgenommen werden soll. Mit der Taste ▶ aktivieren Sie die Aufnahme. Drücken Sie diese Taste erneut, aktivieren Sie die Pause Funktion. Drücken Sie lang die Taste M um die Dateien zu speichern.

E4K HAV 024 00:00:09 74:24:59 REC024 09/09/02

Gespeicherte Daten auf MicroSD Karte oder U-Disk können nur wiedergegeben werden, wenn der Datenträger eingelegt ist.

Kanal löschen

Drücken Sie im FM-Modus kurz die Taste M, dann drücken Sie die Tasten ≪/≈ um delete channel auszuwählen. Drücken Sie erneut die Taste M um den Löschvorgang zu bestätigen.

Alles löschen

Drücken Sie im FM-Modus kurz die Taste M, dann wählen Sie mit den Tasten 🐘/µ" "delete all" und bestätigen mit Taste M. Sie löschen alle gespeicherten Kanäle.

•Fehlerbehebung

Kein Strom	Prüfen Sie, ob Sie die Stützbatterien korrekt eingelegt haben und diese über genug Kapazität verfügen.
Kein Ton	Prüfen Sie, ob die Lautstärkeeinstellung 0 ist. Überprüfen Sie die Verbindung mit dem Kopfhörer.Vergewissern Sie sich, dass die Kopfhörer nicht verschmutz sind.Beschädigte MP3-Dateien können Geräusche verursachen, auch wenn diese nicht abgespielt werden können.
Display zeigt unbekannte Zeichen	Stellen Sie sicher, dass Sie die richtige Sprache ausgewählt haben.
Schlechtes FM-Signal	Verändern Sie die Position des Line-In Kabels.Schalten Sie andere elektronische Geräte aus.Line-In Kabel kann als Antenne genutzt werden.

•Technische Spezifikationen

Bildschirm	128x64	Pixel	Auflösung
Stützbatterien Lithium Batterie 600mAh
Aufnahme Format WAV 128 Kbps
Musik	MP3 Bit 8K bps – 320K bps
	WMA Bit 32K bps – 320K bps
	Frequenzbereich 20Hz to 20KHz
	SNR	90dB	(Kopfhörer
	verzerrung	0.06% (Kopfhörer Ausgang)
	4R Lautsprecher Ausgang	3W+3W
FM radio	Frequenzbereich	76MHz–90MHz/87.5MHz–108MHz
	Radio Kanäle	40
	SNR	45dB
Unterstützte Musik-Formate	MP3, WMA, WAV
Betriebstemperatur	-5 to 50 Grad

Schwarz-weiß Bilc

A

AUF GRUND STÄNDIGER VERBESSERUNGEN BLEIBT DIE ÄNDERUNG DER TECHNISCHEN DATEN UND DES DESIGNS OHNE VORANKÜNDIGUNG VORBEHALTEN.

Roadstar

ACHTUNG! Die Verwendung von MP3-codierten Dateien mit diesem Gerät ist nur zum privaten Gebrauch und nicht zu kommerziellen Zwecken gestattet.

Korrekte Entsorgung dieses Produkts (Elektromüll)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
