Produkttyp	Dampfreiniger mit professionellem Dampfbügeleisen
Marke	Dirt Devil
Modell	M 388 (Vapormate)
Abmessungen (L x B x H)	305 x 397 x 235 mm
Gewicht (ohne Zubehör)	4,5 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	1500 W
Max. Dampfdruck	3,5 bar
Tankkapazität	max. 1,6 Liter
Dauerbetriebszeit	ca. 50 Minuten pro Tank
Aufheizzeit	ca. 11 Minuten
Dampfleistung	max. 40 g/min
Geräuschpegel	30 dB(A)
Mitgeliefertes Zubehör	Dampfpistole, Bügeleisen, 3 Verlängerungsrohre, Bodenaufsatz, Adapter, Lanze, Hochdruckdüse, 2 Bürsten (Kunststoff und Metall), 2-in-1-Kombiaufsatz, Baumwollbezug, Tuch, Trichter, Messbecher, Bügelablage
Hauptfunktionen	Hochtemperatur-Dampfreinigung, vertikales und horizontales Dampfbügeln, Entfetten, Desinfizieren, Fleckenentfernung ohne Chemikalien
Sicherheit	Sicherheitsventil am Tank, Kindersicherung an der Pistole, Überhitzungsschutz (180 °C), Thermosicherung, automatische Abschaltung bei Überhitzung
Wartung	Außenreinigung mit feuchtem Tuch, Spülen des Tanks alle 5 Befüllungen (hartes Wasser), Entkalkung alle 6 Monate mit Entkalkungspastillen
Garantie	24 Monate ab Kaufdatum
Verwendung	Nur für den Haushalt, nicht im Freien verwenden
Abnehmbare Lanze und Bürsten	Bajonettmontage, Vierteldrehung zur Befestigung

Häufig gestellte Fragen - M 388 DIRT DEVIL

Wie fülle ich den Tank des Dampfreinigers Dirt Devil M 388?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Schrauben Sie den Tankdeckel ab, indem Sie ihn drücken und gegen den Uhrzeigersinn drehen. Verwenden Sie den mitgelieferten Trichter und Messbecher, um klares Wasser ohne Zusätze (Duft, Alkohol, Fleckenentferner) bis zur maximalen Füllmenge von 1,6 Litern einzufüllen. Schrauben Sie den Deckel wieder fest.

Wie verwende ich das Dampfbügeleisen mit dem Vapormate M 388?

Ersetzen Sie den Dampfschlauch durch den Schlauch des Bügeleisens. Legen Sie das Bügeleisen auf seine Ablage, schließen Sie das Gerät an und schalten Sie es ein. Stellen Sie die gewünschte Temperatur am Einstellrad unter dem Griff ein. Die Kontrollleuchte erlischt, wenn die Temperatur erreicht ist. Halten Sie die Dampftaste gedrückt, um zu bügeln. Sie können auch vertikal bügeln, indem Sie das Bügeleisen 5-15 cm vom Stoff entfernt halten.

Was tun, wenn kein Dampf austritt oder der Dampf sehr schwach ist?

Überprüfen Sie die Kindersicherung: Drücken Sie den dreieckigen gelben Knopf auf der rechten Seite der Pistole nach links, um sie zu entriegeln. Stellen Sie sicher, dass der Tank nicht leer ist. Wenn die Leistung schwach bleibt, drehen Sie den Dampfregler gegen den Uhrzeigersinn, um den Durchfluss zu erhöhen.

Kann ich Zusätze oder Chemikalien in das Wasser geben?

Nein, geben Sie niemals Duft, Fleckenentferner, Alkohol oder andere Zusätze hinzu. Verwenden Sie nur klares Wasser. Wenn das Wasser sehr hart ist (über 21 °dH), mischen Sie es mit destilliertem oder vorher abgekochtem Wasser, um Kalkablagerungen zu vermeiden.

Wie entkalke ich den Dampfreiniger?

Etwa alle 6 Monate lösen Sie 1 oder 2 Entkalkungspastillen in 1 Liter Wasser bei 50 °C auf. Gießen Sie es in den Tank, lassen Sie es 30 Minuten einwirken und leeren Sie ihn dann. Spülen Sie gründlich mit klarem Wasser nach. Wiederholen Sie den Vorgang bei Bedarf.

Was tun, wenn die Betriebsanzeige nicht leuchtet?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und der Ein-/Ausschalter auf 'ON' steht. Testen Sie die Steckdose mit einem anderen Gerät. Wenn das Kabel beschädigt ist, lassen Sie es von einem Fachmann (Kundendienst Royal® Appliance) ersetzen.

Kann ich alle Oberflächen mit Dampf reinigen?

Heißer Dampf kann einige Materialien beschädigen. Führen Sie vor der Anwendung immer einen Test an einer verborgenen Stelle durch. Vermeiden Sie lackiertes Holz (Verfärbungen), glänzende Kunststoffe (Beschlagen), Acryl-, Samt- und Leinenstoffe. Richten Sie den Dampf niemals auf Personen, Tiere, Pflanzen oder elektrische Geräte.

Wie bewahre ich das Gerät nach dem Gebrauch richtig auf?

Schalten Sie das Gerät aus, drücken Sie die Dampftaste, um den Restdruck abzulassen, und verriegeln Sie dann die Kindersicherung. Ziehen Sie den Netzstecker und lassen Sie das Gerät vollständig abkühlen. Leeren Sie den Wassertank und lassen Sie ihn trocknen, bevor Sie ihn wieder verschließen. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.

Warum läuft zu Beginn Wasser aus der Düse?

Dieses Phänomen ist normal und wird durch Kondensation im Schlauch verursacht. Richten Sie die Pistole beim ersten Start über ein altes Tuch und betätigen Sie die Dampftaste, bis ein gleichmäßiger Dampfstrahl ohne Tropfen entsteht.

Was tun, wenn das Gerät plötzlich ausgeht?

Das Gerät verfügt über einen Überhitzungsschutz: Es schaltet sich bei 180 °C automatisch aus, um Risiken zu vermeiden. Ziehen Sie den Netzstecker, lassen Sie das Gerät 30 Minuten abkühlen und schalten Sie es dann wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG M 388 DIRT DEVIL

Dampfdruckreiniger Betriebsanleitung

Heiße Geräteteile nicht berühren!

Heißer Dampf Verbrühungsgefahr!

Bitte Betriebs- anleitung lesen!

Neues Sicherheitskonzept ...... i

Betriebsanleitung 1-20

HINWEIS:

Für noch mehr Sicherheit haben wir das Sicherheitskonzept Ihres Dampfreinigers im Vergleich zur beigelegten ausführlichen Bedienungsanleitung verbessert. Ihr Vapormate besitzt ab dieser Modellreihe einen Tankdeckel mit Sicherheitsventil, dessen Handhabung von der des alten Deckels abweicht (siehe unten).

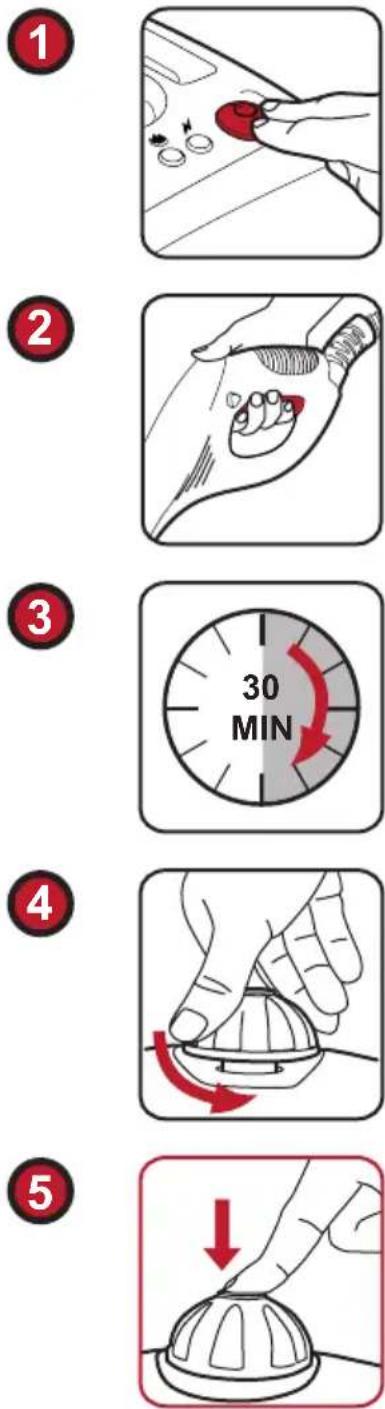

Tankdeckel nach dem Betrieb abnehmen

1. Schalten Sie das Gerät nach Gebrauch am Ein-/Aus-Schalter aus (1).
2. Lassen Sie den restlichen Druck durch Drücken der Dampftaste ab (2), bis kein Dampf mehr austritt.

HINWEIS:

Der Netzstecker muss hierbei eingesteckt bleiben.

1. Lassen Sie das Gerät ca. 30 Min. abkühlen (3).
2. Drehen Sie den Tankdeckel gegen den Uhrzeigersinn vom Wassertank (4).

HINWEIS:

Falls sich der Tankdeckel nach den Schritten 1-3 noch nicht öffnen lässt, drücken Sie den roten Stift im Tankdeckel herunter (5).

HINWEIS:

Bitte beachten Sie auch diese ergänzenden Hinweise.

Zu Kindern

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Bewahren Sie das Gerät für diesen Personenkreis unzugänglich auf.

Personen mit Sensibilitätsstörung, insbesondere verminderte Empfindlichkeit für Temperaturunterschiede, müssen beim Einsatz dieses Gerätes ungleich vorsichtiger sein.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Bei defektem Stromkabel

Wenn das Stromkabel dieses Gerätes beschädigt ist, muss es durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

NOTE:

1. Wichtige Sicherheitsvorschriften 2

1.1 zur Stromversorgung 2
1.2 für besondere Personengruppen 2
1.3 für den Betrieb des Gerätes 2-3
1.4 für Wartung und Reinigung 3

2. Einführung

2.1 Vielen Dank! 4
2.2 Auspacken des Gerätes 4
2.3 Lieferumfang 4

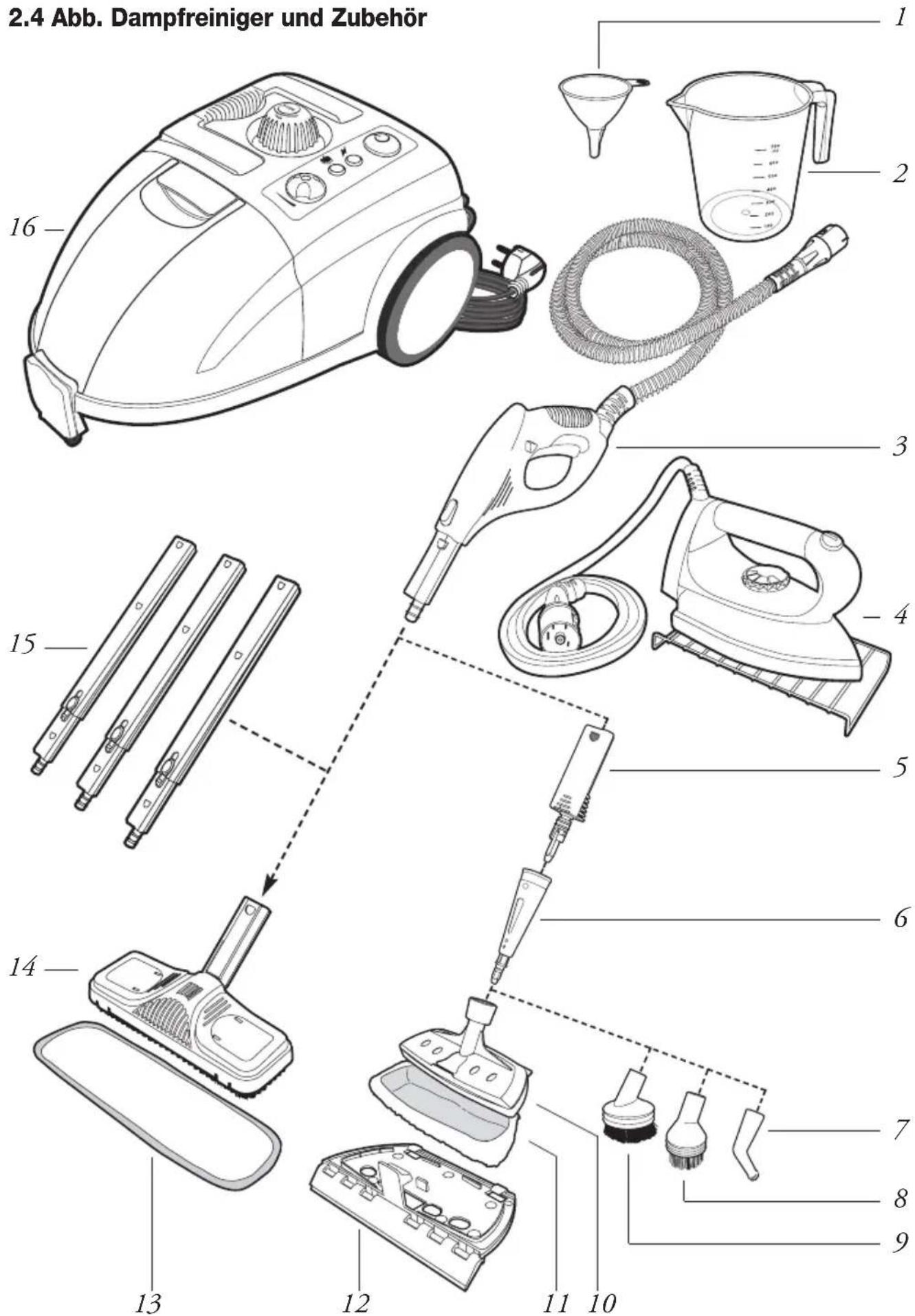

2.4 Abbildung Dampfreiniger und Zubehör 5

3. Inbetriebnahme

3.1 Montage des Zubehörs 6

3.1.1 Dampfschlauch 6
3.1.2 Verlängerungsrohre 7
3.1.3 Bodendüse 7
3.1.4 Zubehöradapter 8
3.1.5 Punktstrahldüse 8
3.1.6 Jetdüse 8
3.1.7 Bürstendüsen 9
3.1.8 2in1-Kombidüse 9
3.1.9 Profi-Dampfbügeleisen 10

3.2 Befüllen des Wassertanks 11

4. Bedienung / Gebrauch

4.1 Anschluss an das Stromnetz 12
4.2 Umgang mit dem Dampfreiniger 12-13
4.3 Betrieb des Profi-Dampfbügeleisens 13-14
4.4 Wasser nachfüllen 15

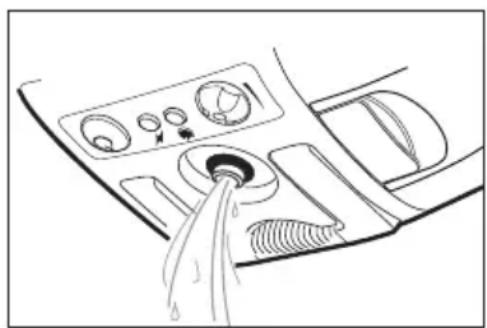

4.5 Beendigung des Betriebs und Lagerung 15

5. Allgemeines

5.1 Reinigung und Wartung 16
5.2 Fehlerbeseitigung 17
5.3 Ersatzteile 18
5.4 Technische Daten 19

6. Garantie 20

Warnung:

Dieses weist auf Gefahren für den Benutzer hin.

Achtung:

Dieses weist auf Gefahren für Gerät oder Gegenstände hin.

Wichtig! Der Vapormate M 388 ist nur für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt!

1.1

zur

Stromversorgung

• B evor Sie den Dampfreiniger an Ihre Stromversorgung anschließen, stellen Sie bitte sicher, dass die auf dem Typenschild angegebene elektrische Spannung mit der Ihrer Steckdose übereinstimmt.
• Schließen Sie das Gerät nur an eine ordnungsgemäß geerdete Steckdose an. Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
• W ir empfehlen, das Gerät nur an einer Steckdose zu betreiben, die mit einem FI-Schutzschalter abgesichert ist. Wenden Sie sich gegebenenfalls an Ihren Elektriker.
• Fassen Sie den Stecker niemals mit nassen Händen an.
• Um das Gerät vom Stromnetz zu trennen, ziehen Sie immer den Netzstecker aus der Steckdose. Ziehen Sie niemals am Kabel!
• Ein defektes Anschlusskabel darf nur durch ein Kabel mit identischen Anschlusswerten ausgetauscht werden. Schicken Sie das Gerät zur Reparatur an den Royal® Appliance Kundendienst.
• Wenn Sie ein Verlängerungskabel verwenden, achten Sie darauf, dass die Anschlusswerte mit den Daten des Dampfreinigers übereinstimmen. Fragen Sie gegebenenfalls im Fachhandel nach.
• Achten Sie darauf, dass das Stromkabel nicht zur Stolperfalle wird. Es darf weder geknickt, eingeklemmt, noch überfahren werden.

1.2

für besondere

Personengruppen

• Verwenden Sie das Gerät in Anwesenheit von Kindern oder behinderten Personen nur mit äußerster Vorsicht!
• Lassen Sie den Dampfreiniger nie unbeaufsichtigt, besonders wenn Kinder oder behinderte Personen im selben Raum sind.
• D as Gerät muss für Kinder unzugänglich aufbewahrt werden.
• Lassen Sie Kinder nie mit den Verpackungsfolien spielen.

1.3

für den Betrieb

des Gerätes

• Prüfen Sie Gerät, Kabel und Zubehör regelmäßig auf Schäden. Ein beschädigtes Gerät bzw. Zubehör darf nicht in Betrieb genommen werden.
• Zielen Sie mit dem Dampfreiniger niemals auf Menschen, Tiere oder Pflanzen (Verbrühungsgefahr)! Richten Sie den Dampfstrahl auch nicht auf elektrische Anlangen oder Leitungen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Arbeitsplatz verlassen, schalten Sie das Gerät bitte immer aus und ziehen Sie den Netzstecker aus der Steckdose.
• Das Gerät ist mit einem Thermostat und einer Thermosicherung als Schutz gegen Überhitzung ausgestattet.

• Zubehörteile erhitzen sich während der Benutzung - lassen Sie sie vor dem Auswechseln abkühlen.

• Öffnen Sie während der Benutzung nie den Tankverschluss. Der Behälter steht unter Druck.

• Während des Betriebs dürfen Sie das Gerät nicht um mehr als 45° kippen.
• Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten.
• Halten Sie das Gerät von Regen und Nässe fern. Das Gerät ist nicht für den Betrieb im Freien geeignet.
• Benutzen Sie das Gerät nur in Behältnissen/Becken, die nicht mit Wasser oder anderen Flüssigkeiten gefüllt sind.
• Betreiben Sie das Gerät nicht ohne Wasser im Tank. Füllen Sie immer rechtzeitig Wasser nach.
• Entleeren Sie den Wassertank, wenn Sie das Gerät nicht benutzen.
• Füllen Sie niemals etwas anderes außer Wasser in den Tank. Geben Sie niemals Zusätze (wie z.B.: Parfüm, Fleckenreiniger oder Alkohol enthaltende Produkte) ins Wasser, da diese das Gerät beschädigen oder gefährlich für den Gebrauch machen können.
• Ziehen Sie immer den Netzstecker aus der Steckdose und lassen Sie das Gerät vollständig abkühlen, bevor Sie Wasser nachfüllen.
• Überfüllen Sie den Tank nicht. Überschreiten Sie nicht die vorgeschriebene maximale Füllmenge. Bitte benutzen Sie den im Lieferumfang enthaltenen Messbecher und Trichter.
• Stellen Sie vor Gebrauch sicher, dass der Schraubverschluss des Wassertanks sorgfältig verschlossen ist.
• Tragen Sie das Gerät ausschließlich am Handgriff.
• Berühren Sie keine heißen Stellen am Gerät. Die Erwärmung des Dampfreinigers im Betrieb ist normal.
• B earbeiten Sie keine Kleidungsstücke mit dem Vapormate, die sich am Körper befinden.
• G elegantlich kann etwas Wasser aus der Düse tropfen. Dies ist völlig normal, da es sich hierbei um Kondenswasser handelt.
• Kraft und Hitze des Dampfes können sich nachteilig auf manche Materialien auswirken. Prüfen Sie immer, ob eine Fläche für die Behandlung mit dem Gerät geeignet ist, indem sie vorher an einer versteckten Stelle einen Test durchführen.
• Wenn Sie den Dampfreiniger an Dritte weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.

1.4 für Wartung und Reinigung

• Verwenden Sie nur das Original-Zubehör, das zum Lieferumfang gehört.
• Um Gefährdungen zu vermeiden, reparieren Sie niemals selbständig. Wenden Sie sich hierfür an den Royal® Appliance Kundendienst und lassen Sie das Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.
• B evor Sie das Gerät reinigen oder warten, schalten Sie es immer aus, ziehen Sie den Netzstecker und lassen Sie den Dampfreiniger auskühlen.

2.1

Vielen Dank!

Es freut uns, dass Sie sich für den Vapormate M 388 entschieden haben! Ihr neuer Dampfreiniger ist ein sehr vielseitiger Helfer bei diversen Reinigungsaufgaben. Nur mit Hilfe von Hochtemperaturdampf lösen Sie schnell und spurlos hartnäckigen Schmutz von glatten Flächen, wie z.B.: Fliesen und Kacheln, Arbeitsflächen, Kochgefäßen, Fenstern und Spiegeln und töten gleichzeitig schädliche Bakterien ab. Umweltschonend, ganz ohne chemische Lösungsmittel, entfernen Sie so angesetzte Nahrungsmittel, Schimmel, Fett, Seifenschaum, festen und losen Schmutz. Das mitgelieferte Dampfbügeleisen eignet sich zum Dampfbügeln von Textilien aller Art.

Wir wünschen Ihnen viel Freude mit dem Vapormate M 388 und danken Ihnen für den Kauf!

2.2

Auspacken des Gerätes

Packen Sie den Dampfreiniger sowie alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit. Heben Sie nach Möglichkeit den Karton samt Innenverpackung auf, damit das Gerät bei einem Transport oder im Garantiefall geschützt transportiert werden kann. Bitte entsorgen Sie nicht mehr benötigtes Verpackungsmaterial ordnungsgemäß. Sollten Sie beim Auspacken einen Transportschaden bemerken, setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Bei Schäden jeglicher Art darf das Gerät keinesfalls in Betrieb genommen werden.

Warnung! Achten Sie darauf, dass die Verpackungsfolie nicht in die Hände von Kindern gelangt. Es besteht Erstickungsgefahr!

2.3

Lieferumfang

Folgende Teile sind im Lieferumfang enthalten:

1 Trichter
2 Messbecher
3 Dampfpistole mit Dampfschlauch und Dampfstecker
4 Profi-Dampfbügeleisen inkl. Bügeleisenschlauch mit Dampfstecker und Ablagegitter
5 Zubehöradapter
6 Punktstrahldüse
7 Jetdüsenaufsatz
8 Kunststoffbürste
9 Metallbürste
10 2in1-Kombiaufsatz (Dampfaufsatz)
11 Baumwollüberzug
12 2in1-Kombiaufsatz (Fensteraufsatz)
13 Großer Wischlappen
14 Bodendüse
15 3 Verlängerungsrohre
16 Dampfreiniger mit Netzstecker und Anschlusskabel
Betriebsanleitung (ohne Abb.)

2 Einführung

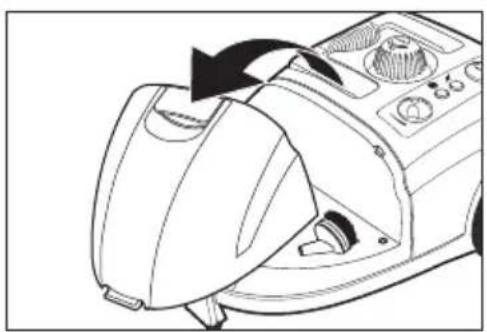

3.1 Montage des Zubehörs

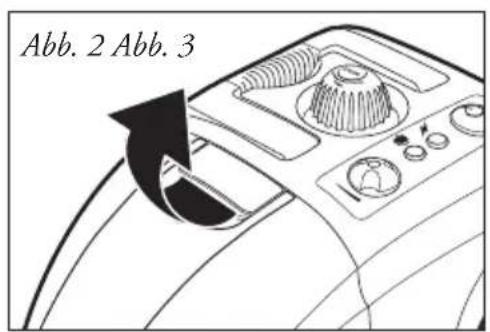

Bevor Sie Ihren Vapormate verwenden können, müssen Sie den Dampfschlauch mit der Dampfpistole an das Gerät anschließen und den gewünschten Aufsatz montieren. Der Vapormate M 388 verfügt über ein Zubehörfach, in dem die Punktstrahldüse, die beiden Bürstendüsen, die Jetdüse und die 2in1-Kombidüse untergebracht werden. Öffnen Sie das Zubehörfach, indem Sie den gelben Verriegelungsgriff nach oben ziehen und den transparenten Zubehörfachdeckel nach vorne hin abheben (Abb. 2 und 3).

Entnehmen Sie den benötigten Dampfaufsatz und setzten Sie den Deckel wieder auf. Schieben Sie die Nase des Deckels in die Aus- sparung über der Dampfsteckdose und drücken Sie ihn nach hinten hin fest, bis der Deckel mit einem "Klick" einrastet.

3.1.1 Dampfschlauch

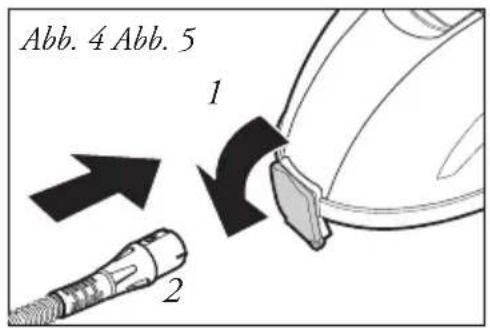

Schließen Sie als erstes den Dampfschlauch an die Dampfsteckdose auf der Vorderseite des Vapormate M 388 an. Klappen Sie dazu die schwarze Abdeckklappe nach unten und stecken Sie den Stecker des Dampfschlauchs fest in die Dampfsteckdose, bis sie mit einem "Klick" einrastet (Abb 4).

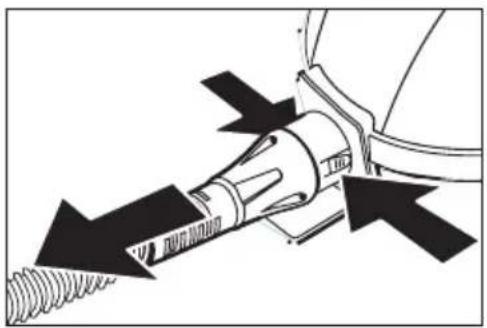

Zum Abnehmen des Dampfschlauchs, drücken Sie die beiden Entriegelungstasten auf der linken und rechten Seite des Dampfsteckers und ziehen Sie diesen aus der Steckdose (Abb 5).

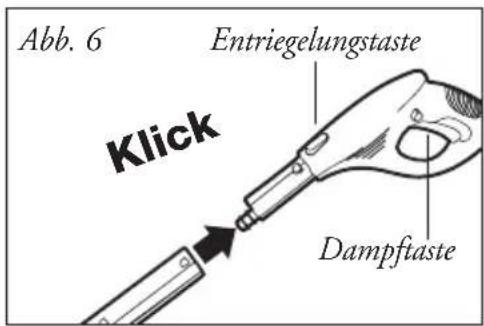

3.1.2 Verlängerungs- rohre

Wenn Sie mit dem Dampfreiniger Böden oder schwer zugängliche Stellen reinigen möchten, können Sie die Verlängerungsrohre montieren. Schieben Sie dazu das offene Ende eines Rohres auf die Dampfpistole. Schieben Sie es soweit auf die Dampfpistole, bis die Entriegelungstaste der Dampfpistole mit einem "Klick" einrastet (Abb. 6). Je nach Bedarf können Sie ein, zwei oder alle drei Verlängerungsrohre montieren.

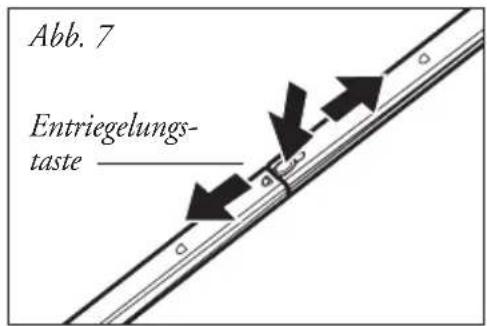

Um die Verlängerungsrohre wieder abzunehmen, drücken Sie die entsprechende Entriegelungstaste und ziehen Sie das Rohr nach vorne ab (Abb. 7).

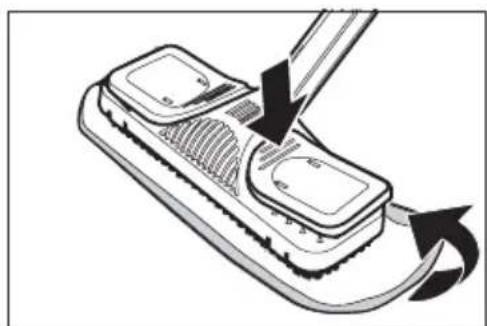

3.1.3 Bodendüse

HINWEIS:

Aus verpackungstechnischen Gründen wird die Bodendüse mit separatem Verbindungsstück geliefert. Montieren Sie das Verbindungsstück wie abgebildet.

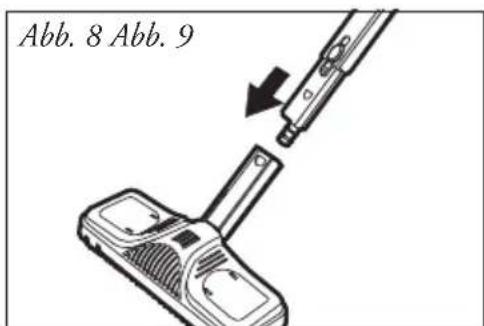

Bringen Sie die Bodendüse am Ende der Verlängerungsrohre an. Achten Sie darauf, dass die Düse bei der Montage einrastet (Abb. 8). Die Bodendüse ist ideal zur Reinigung von abwaschbaren Wand- und Bodenbelägen. Sie können sie mit oder ohne Wischlappen benutzen. Bei empfindlichen Oberflächen, wie z.B.: Holz oder Linoleum, empfiehlt es sich jedoch, den Lappen zu verwenden, um die Beläge zu schonen. Stellen Sie die Bodendüse auf den Wischlappen und klemmen Sie den überstehenden Stoff links und rechts unter die Wischlappenklammern. Drücken Sie auf die inneren Seiten der gelben Halterung, dann öffnen sich die Klammern und Sie können den Wischlappen einklemmen (Abb. 9).

Um die Bodendüse wieder abzunehmen, drücken Sie die entsprechende Entriegelungstaste (s. Abb. 7) und ziehen Sie die Düse nach vorne ab.

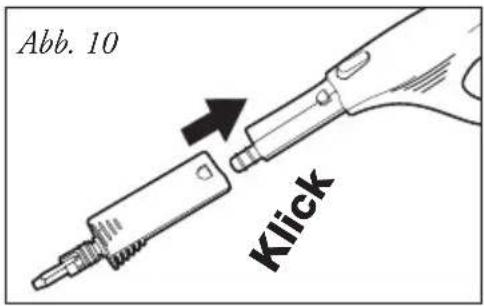

3.1.4 Zubehöradapter

Um unterschiedliche Oberflächen möglichst effektiv und gründlich reinigen zu können, haben Sie für Ihren Dampfreiniger verschiedenste Aufsatzdüsen. Montieren Sie zuerst den Zubehöradapter, damit Sie diese Aufsätze an den Dampfschlauch anschließen können. Den Zubehöradapter können Sie sowohl direkt auf die Dampfpistole als auch auf das Ende eines oder mehrerer Verlängerungsrohre aufsetzen.

Achten Sie darauf, dass Sie den Adapter fest aufstecken, bis er mit einem "Klick" einrastet (Abb 10).

Um den Adapter wieder abzunehmen, drücken Sie die entsprechende Entriegelungstaste und ziehen Sie ihn nach vorne ab.

3.1.5 Punktstrahldüse

Die Punktstrahldüse kann entweder direkt zum Reinigen verwendet werden oder wiederum mit einer der Bürstendüsen, der Jetdüse oder mit der Kombidüse bestückt werden. Diese Punktstrahldüse wird mit dem Bajonettverschluss-Prinzip montiert. Stecken Sie die Düse auf den Zubehöradapter auf und drehen Sie sie in Richtung des eingeprägten Pfeils um eine Vierteldrehung fest (Abb 11).

Die Punktstrahldüse wird in umgekehrter Reihenfolge wieder demon- tiert: Drehen Sie die Düse um eine Vierteldrehung gegen Pfeilrichtung und ziehen Sie sie nach vorne ab.

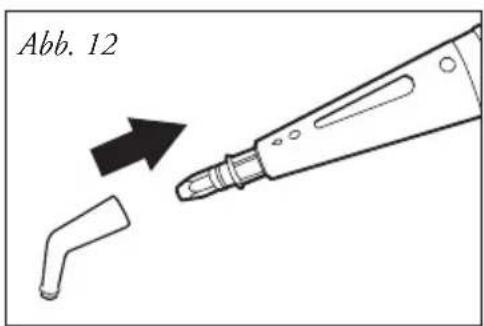

3.1.6 Jetdüse

Stecken Sie die Jetdüse zur Montage einfach fest auf die Punktstrahldüse auf (Abb. 12).

Mit dieser Düse lassen sich schwer zugängliche Stellen, wie z.B.: Ecken, Fugen und WCs gut reinigen. Durch Abziehen nach vorne nehmen Sie die Jetdüse wieder ab.

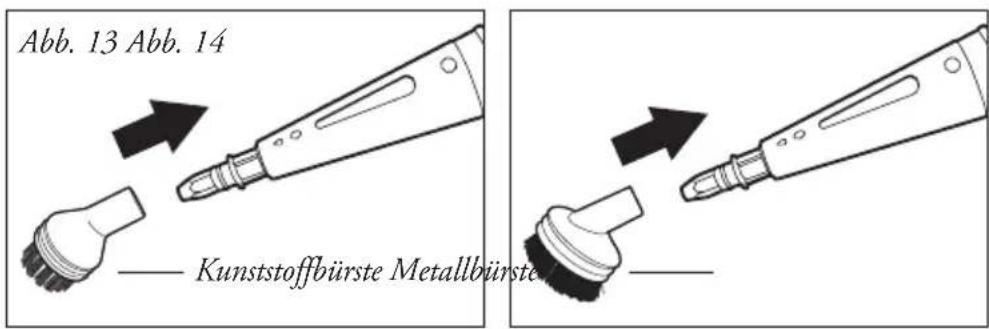

3.1.7 Bürstendüsen

Die beiden Bürstaufsätze werden, wie die Jetdüse, fest auf die Punktstrahldüse aufgesteckt.

Mit der kleinen Kunststoffbürste (Abb. 13) lässt sich selbst hartnäckigster Schmutz von z.B.: Jalousien, Zentralheizungen, Armaturen usw. entfernen. Die große Metallbürste (Abb.14) eignet sich für schwere Verschmutzungen auf unempfindlichen Materialien, wie rostfreiem Stahl oder Stein. Durch Abziehen nach vorne nehmen Sie die Bürstendüsen wieder ab.

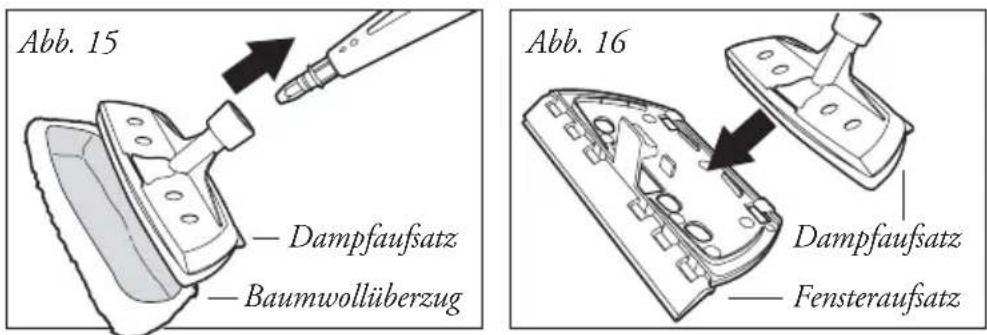

3.1.8 2 in 1-Kombidüse

Die 2in1-Kombidüse besteht aus einem rechteckigen Dampfaufsatz, auf den der Fensteraufsatz aufgesetzt werden kann. Stecken Sie den rechteckigen Dampfaufsatz fest auf die Punktstrahldüse auf. Für eine gründlichere Reinigung und um die Arbeitsfläche zu schonen, können Sie den Baumwollüberzug über die Düse ziehen (Abb 15). Möchten Sie Fenster, Spiegel oder Fliesen reinigen, setzen Sie den Fensteraufsatz mit der Gummilippe auf den rechteckigen Dampfaufsatz auf (Abb 16).

Achtung: Bei einem Wärmeschock können Glasflächen zerspringen! Wärmen Sie vor einer Dampfreinigung solcher Flächen das Glas vor, indem Sie weitgestreuten Dampf aus einem Abstand von 20 -25cm aufbringen. Verringern Sie zur weiteren Erwärmung des Glases den Abstand auf 10-15cm.

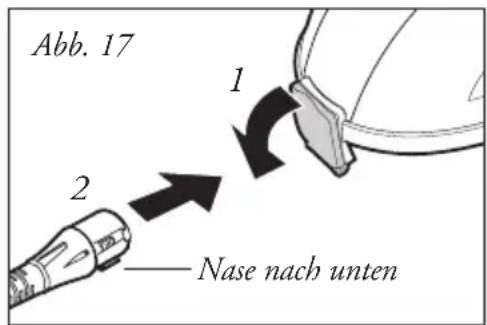

3.1.9

Profi-

Dampfbügeleisen

Vor Inbetriebnahme des Dampfbügeleisens

Bei der ersten Benutzung des Bügeleisens kann eine leichte Rauchbildung auftreten. Das ist normal und hört schnell auf.

Beim erstmaligen Benutzen des Bügeleisens sowie nach längerer Lagerung sollte es auf einem alten Stück Stoff ausprobiert werden, um festzustellen, ob die Bügelfläche und der Wasserbehälter sauber sind.

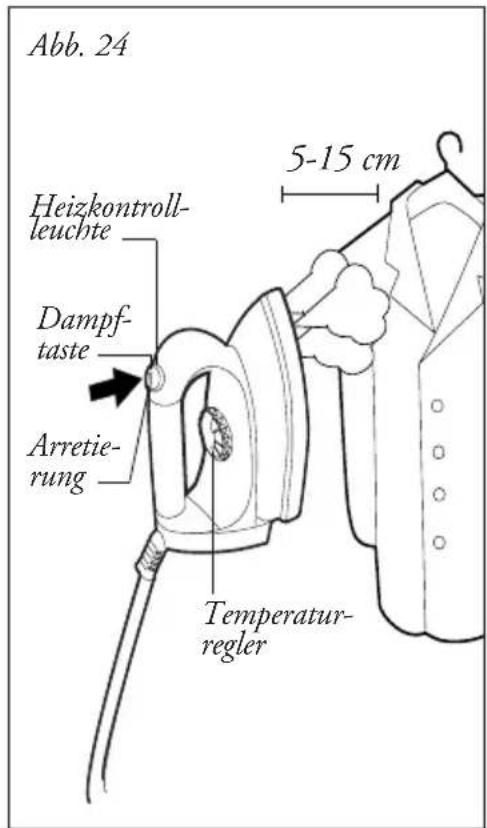

Alternativ zum Dampfschlauch können Sie auch das mitgelieferte Profi-Dampfbügeleisen an den Vapormate M 388 Dampfreiniger anschließen. Stellen Sie das Dampfbügeleisen auf dem mitgelieferten Ablagegitter ab, klappen Sie die schwarze Abdeckklappe (1) nach unten und stecken Sie den Dampfstecker am Ende des Bügeleisenschlauchs (2) mit der Nase nach unten fest in die Dampfsteckdose auf der Vorderseite des Vapormate M 388, bis er einrastet (Abb. 17).

Da das Bügeleisen vertikal und horizontal benutzt werden kann, eignet es sich hervorragend zum Dampfreinigen von Vorhängen und Kleidungsstücken (siehe Seite 14, Abb. 24).

Warnung! Das Dampfbügeleisen muss auf einer hitzebeständigen Unterlage abgestellt sein, wenn Sie den Dampfreiniger einschalten.

Um das Dampfbügeleisen wieder auszustecken, drücken Sie die beiden Entriegelungstasten links und rechts am Dampfstecker und ziehen diesen aus der Dampfsteckdose.

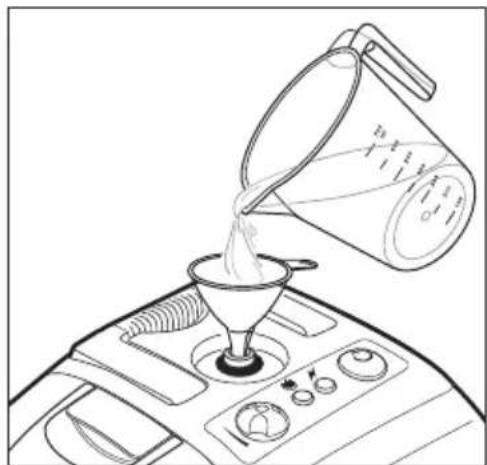

3.2 Befüllen des Wassertanks

Ihr Vapormate M 388 verfügt über einen integrierten 1,6 Liter-Wassertank. Schalten Sie den Dampfreiniger aus und ziehen Sie den Netzstecker aus der Steckdose. Beim Einfüllen oder Nachfüllen von Wasser muss der Dampfreiniger immer vom Stromnetz getrennt sein. Schrauben Sie den Tankdeckel ab (Abb. 18), indem Sie auf den Deckel drücken und gleichzeitig gegen den Uhrzeigersinn drehen.

Verwenden Sie zum Einfüllen des Wassers den mitgelieferten Trichter und Messbecher (Abb. 19).

Füllen Sie nur reines Wasser ein, ohne jegliche Zusatzstoffe, wie z.B.: Parfums, Reinigungsmittel, Alkohol, da diese das Gerät beschädigen und den Gebrauch gefährden könnten. Falls Ihr Wasser eine sehr hohe Wasserhärte aufweist (über 2,5 mmol/l oder 21 °dH), ist es empfehlenswert, destilliertes Wasser zu verwenden, um Kalkablagerungen zu verhindern. Andernfalls kochen Sie das Wasser vorher ab, um die Lebensdauer des Gerätes zu verlängern.

Achtung: Füllen Sie maximal die angegebene Füllmenge von 1,6 Liter in den Tank!

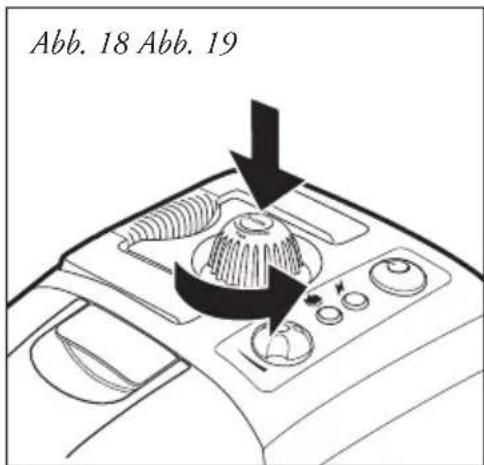

Schrauben Sie den Tankdeckel wieder fest, indem Sie ihn unter Druck im Uhrzeigersinn drehen.

Tipp: Wenn Sie warmes Wasser einfüllen, verkürzt sich anschließend die Aufheizzeit.

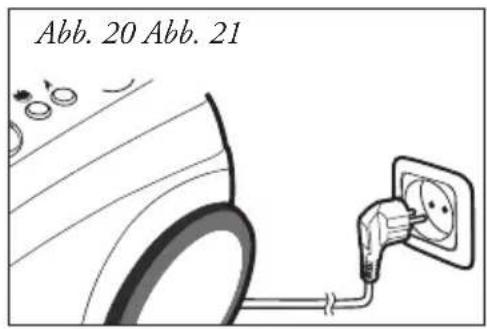

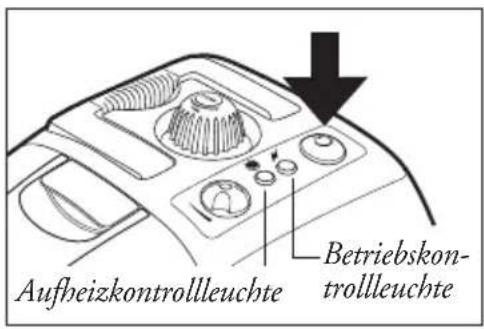

4.1 Anschluss an das Stromnetz

Stecken Sie den Netzstecker des Dampfreinigers in eine ordnungsgemäß installierte Steckdose (Abb. 20) und schalten Sie das Gerät ein, indem Sie den Ein-/Aus-Schalter drücken (Abb. 21).

Die grüne Betriebskontrollleuchte und die orange Aufheizkontrollleuchte (Abb. 21) beginnen zu leuchten. Die Betriebskontollleuchte brennt, sobald der Vapormate M 388 eingesteckt und eingeschaltet ist. Die Aufheizkontrollleuchte zeigt an, dass der Dampfreiniger gerade aufheizt. Nach ca. 11 Minuten ist die Betriebstemperatur erreicht und die orange Aufheizkontrollleuchte erlischt. Jetzt ist das Gerät einsatzbereit.

4.2 Umgang mit dem Dampf- reiniger

Warnung:

Richten Sie die Dampfpistole mit der Dampfaustrittsöffnung niemals auf Menschen, Tiere, Pflanzen oder elektrische Anlagen (z.B.: Backofen oder Steckdose). Es besteht Verbrühungsgefahr oder die Gefahr eines elektrischen Schlages!

HINWEIS: Nach Ausschalten der Dampffunktion ent- weicht noch einige Sekunden Restdampf.

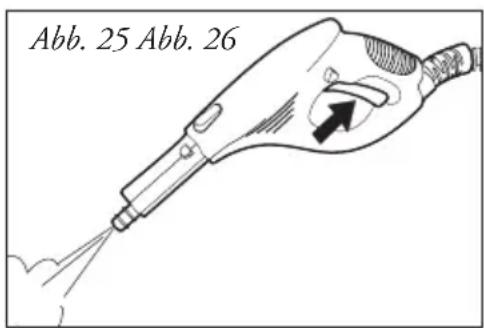

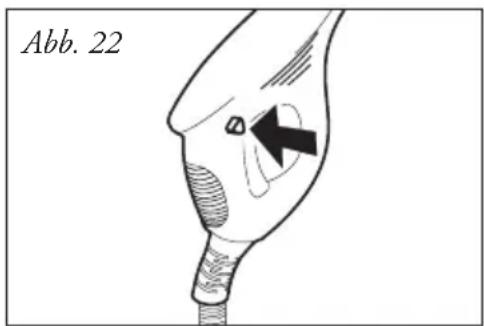

Lösen Sie die Verriegelung (Kindersicherung), indem Sie den gelben dreieckigen Stift auf der rechten Seite der Dampfpistole nach links drücken (Abb. 22). Wenn Sie jetzt die Dampftaste betätigen, tritt heißer Dampf aus. Halten Sie die Dampfpistole zuerst auf ein altes Tuch, um anfängliches Spritzwasser aufzunehmen. Betätigen Sie die Dampftaste solange, bis der Dampf gleichmäßig austritt. Jetzt können Sie mit der Reinigung beginnen.

Achtung: Testen Sie den Dampfreiniger immer zuerst an unauffälligen oder unsichtbaren Stellen der zu säubernden Flächen oder Textilien auf die Verträglichkeit von heißem Dampf.

• Lackiertes Holz kann in Folge von Dampf gebleicht werden.
• Glänzender Kunststoff kann durch Dampf anlaufen.
• Acryl, Samt und Leinen reagieren sehr empfindlich auf die Temperatur von Dampf.
• Benutzen Sie den Dampfreiniger nicht bei Dralonfasern ohne vorherigen Eignungstest an versteckter Stelle.

Der Hersteller kann aus verständlichen Gründen nicht für Schäden an Gegenständen, Materialien, Personen, Tieren oder Pflanzen aufkom-

HINWEIS:

Der Vapormate ist mit einem Überhitzungsschutz ausgestattet. Bei Erreichen einer Temperatur von 180 °C schaltet sich das Gerät automatisch ab, um eine Überhitzung zu vermeiden. Ziehen sie umgehend den Netzstecker.

Nach einer Abkühlzeit von 30 Minuten können Sie das Gerät wieder in Betrieb nehmen.

men, die in Folge ungeeigneter Verwendung von heißem Dampf oder durch einen nicht normgerechten Gebrauch des Gerätes entstehen.

Halten Sie den Dampfaustritt nicht zu lange auf einen Punkt. Lösen Sie den Schmutz durch Hin- und Herbewegen des Dampfstrahls.

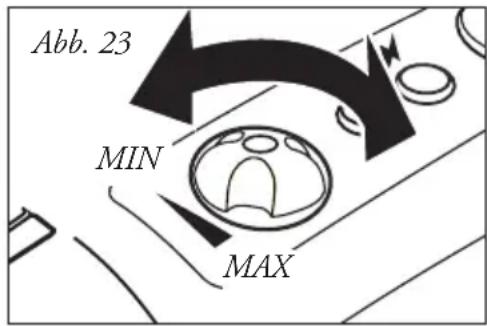

Durch Drehen des Dampfreglers können Sie die austretende Dampfmenge regulieren und so an den Verschmutzungsgrad anpassen. Drehen Sie den Dampfregler im Uhrzeigersinn, strömt weniger Dampf aus, drehen Sie ihn gegen den Uhrzeigersinn, erhöht sich der Dampfaustritt (Abb 23).

Kippen oder neigen Sie das Gerät während des Betriebs nicht um mehr als 45° und sorgen Sie dafür, dass das Gerät immer auf einem festen Untergrund steht. Eine Tankfüllung reicht für maximal 50 Minuten Betrieb. Lassen Sie das Gerät im eingeschalteten Zustand nicht unbeaufsichtigt und sichern Sie den Dampfschalter bei Bedarf mit der Kindersicherung. Drücken Sie dazu den gelben, dreieckigen Stift auf der linken Seite der Dampfpistole nach rechts hinein.

Warnung:

Während des Betriebs werden Gehäuse und Zubehörteile heiß! Lassen Sie das Gerät abkühlen, bevor Sie die Zubehörteile auswechseln. Öffnen Sie den Tankdeckel niemals, während der Dampfreiniger eingeschaltet ist, da der Behälter unter Druck steht!

4.3

Betrieb des Profi-Dampfbügeleisens

Benutzen Sie einen Bügeltisch, der für die Verwendung mit einem Dampfbügeleisen geeignet ist. Dampfbügeltische haben eine gitterartige Unterlage, die dampfdurchlässig ist. Mit dem Dampfbügeleisen können Sie sämtliche Textilien bügeln. Stellen Sie die benötigte Bügeltemperatur am Temperaturregler unter dem Bügeleisengriff ein.

Achtung:

Beachten Sie immer die Angaben in den zu bügelnden Textilien.

HINWEIS:

Stellen Sie das Bügeleisen auf das mitgelieferte Ablagegitter oder stellen Sie es senkrecht auf.

Temperatur		●	● ●	[IMAGE]	● ● ●
Stoff Seide,		Fasern, wie Fasern, wie Gewebe, die mitSynthetische z.B.: Wolle z.B.: Baum- hoher Temp. ge-Fasern, wie oder wolle bügelt werden,z.B.: Nylon Polyester wie z.B.: Leinen

Die Heizkontrollleuchte am Griff des Bügeleisens leuchtet auf und zeigt an, dass die Sohle des Bügeleisens aufheizt. Die eingestellte Bügeltemperatur wurde erreicht, wenn die Heizkontrollleuchte erlischt. Das Bügeleisen ist jetzt einsatzbereit. Sinkt die Temperatur des Bügeleisens während des Betriebs, schaltet sich die Heizung wieder ein. Während des ganzen Bügelvorganges behält das Bügeleisen so die richtige Temperatur.

Tipp: Da das Bügeleisen schneller erhitzt als es abkühlt, ist es praktisch, wenn Sie Ihre Wäsche sortieren und mit den Textilien anfangen, die die niedrigste Temperatur erfordern.

Generell ist der Dampfbetrieb für sämtliche Kleidungsstücke und Textilien im Wohnbereich geeignet. Sie können alle Kleidungsstücke, die mit zwei oder drei Punkten im Bügeleisen gekennzeichnet sind, sorglos mit Dampf bearbeiten.

Achtung: Polyacryl und Acetat-Polyamid-Mischgewebe sowie ähnliche Stoffe dürfen nicht mit Dampf behandelt werden.

Der vertikale Dampfbetrieb eignet sich besonders gut dazu, Falten aus hängenden Stoffen zu glätten. Halten Sie das Bügeleisen senkrecht ca. 5-15 cm vom Stoff entfernt und drücken Sie die Dampf-taste (Abb. 24).

Bei Druck auf die Dampftaste strömt Dampf aus der Spitze des Bügeleisens, solange Sie die Taste gedrückt halten. Für Dauerdampf beim Bügeln, ziehen Sie die schwarze Arretierung auf der Dampftaste in Richtung Griff, während Sie die Dampftaste gedrückt halten. Es strömt nun andauernd Dampf aus dem Bügel-eisen. Schieben Sie die Dampf-arretierung wieder nach vorne, um den Dampfausstoß zu beenden.

Vor der Aufbewahrung

Stellen Sie den Temperaturregler des Dampfbügeleisens ganz auf die 0 -Position zurück, und lassen Sie das Gerät erst vollständig abkühlen, bevor Sie es verstauen.

4.4 Wasser nachfüllen

Wird die austretende Dampfmenge weniger, müssen Sie den Tank wieder auffüllen.

Schalten Sie den Dampfreiniger aus, indem Sie den Ein/Aus-Schalter drücken. Die grüne Betriebskontrollleuchte erlischt. Drücken sie die Dampftaste an der Dampfpistole, um den restlichen Druck abzulassen und sichern Sie diese anschließend. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät auskühlen. Vorsicht, auch nach 5 Minuten ist das Wasser im Tank noch heiß! Öffnen Sie den Tankdeckel durch Druck und Drehen gegen den Uhrzeigersinn.

Warnung: Beim Öffnen kann heißer Dampf entweichen! Am Gewinde von Deckel und Tank besteht Verbrennungsgefahr!

Füllen Sie mit Trichter und Messbecher Wasser nach (siehe Seite 10 "Befüllen des Wassertanks") und verschließen Sie den Tankdeckel wieder sorgfältig. Nun können Sie den Dampfreiniger wieder einstecken und einschalten. Wenn die Aufheizkontrollleuchte erlischt, ist der Vapormate M 388 wieder einsatzbereit.

4.5 Beendigung des Betriebs und Lagerung

Schalten Sie das Gerät aus. Die grüne Betriebskontrollleuchte erlischt. Drücken Sie die Dampftaste an der Dampfpistole (Abb. 25), um den restlichen Druck abzulassen. Sichern Sie die Dampfpistole, indem Sie den Sicherungsstift auf der linken Seite am Griff nach rechts hinein drücken. Ziehen Sie den Netzstecker aus der Steckdose und lassen Sie das Gerät auskühlen. Entleeren Sie den Wassertank, damit sich keine Rückstände absetzen können (Abb. 26).

Verschließen Sie den Wassertank erst wieder, wenn er vollständig ausgetrocknet ist. Vor dem Verstauen muss der Dampfreiniger vollständig abgekühlt sein. Bewahren Sie das Gerät so auf, dass es für Kinder unzugänglich ist. Für die Aufbewahrung oder für kurze Arbeitspausen können Sie das Verlängerungsrohr mit montierter Bodendüse in die Parkhalterung auf der Geräterückseite einhängen.

5.1 Reinigung und Wartung

Warnung: Bevor Sie das Gerät reinigen oder warten, stellen Sie bitte immer sicher, dass der Dampfreiniger ausgeschaltet und ausgesteckt ist.

Reinigen Sie das Gerät bitte nur, indem Sie mit einem leicht angefeuchteten Tuch das Gehäuse abwischen. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.

Sollte Ihre Wasserhärte größer als 1,8 mmol/l (10°dH) sein, empfehlen wir Ihnen, den Tank spätestens nach dem 5. Auffüllen auszuspülen. Ihre örtliche Wasserhärte erfahren Sie bei Ihren Wasser- oder Stadtwerken. Zur Reinigung des Wassertanks empfehlen wir Ihnen, diesen mit Wasser zu füllen und dann das Gerät kräftig zu schütteln. Kalkrückstände, die sich auf dem Boden des Dampfreinigers abgesetzt haben, werden dadurch gelöst. Gießen Sie das Wasser anschließend aus und lassen Sie den Tank austrocknen, bevor Sie ihn verschließen.

Um eine längere Lebensdauer des Dampfreinigers zu erzielen, sollten Sie den Wasserbehälter ca. alle 6 Monate entkalken.

Geben Sie ein bis maximal zwei Entkalkungstabs in 1 Liter 50°C warmes Wasser und füllen Sie damit den Wassertank. Lassen Sie die Lösung ca. 30 Minuten einwirken und schütten Sie das Wasser mit den gelösten Stoffen anschließend aus. Wiederholen Sie diesen Vorgang gegebenenfalls und spülen den Tank danach mit Wasser aus.

Entsorgung nach Gebrauchsende:

Wenn das übliche Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät bitte unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät bitte ordnungsgemäß durch Ihre öffentlich-rechtlichen Entsorgungsträger. Wenden Sie sich hierfür bitte an Ihre örtliche Müllabfuhr oder an die Sperrmüllannahmestelle.

5.2 Fehlerbeseitigung

Bevor Sie Ihren Dampfreiniger an den Royal® Appliance Kundendienst einschicken, überprüfen Sie bitte zunächst, ob Sie den Fehler anhand dieser Liste selbst beseitigen können.

Fehler mögliche Ursache Lösung
Die Betriebskontroll- Das Gerät ist nicht an eine Stecken Sie den Netzstecker leuchte leuchtet nicht. Steckdose angeschlossen bzw. in eine Steckdose bzw. schalten nicht eingeschaltet. Sie das Gerät ein.Die Steckdose ist defekt. Überprüfen Sie die Steck-dose, indem Sie den Dampf-reiniger ausstecken und ein anderes Gerät einstecken.Das Stromkabel ist beschädigt Lassen Sie das Kabel vom Royal®Appliance Kundendienst ersetzen.
Bei Betätigung der Die Kindersicherung verhin- Drücken Sie den gelben Stift auf Dampftaste strömt kein Dampf aus.	dert das Auslösen der Dampf-taste.Der Wassertank ist leer.	der rechten Seite der Dampf-pistole nach links hinein.Füllen Sie Wasser nach (siehe Kapitel 4.4, Seite 15).
Es strömt nur sehr wenig Dampf aus. Minimum.	Drehen Sie den Dampfregler gegen den Uhrzeigersinn, bis genügend Dampf austritt.
Das Dampfbügeleisen wird nicht heiß.	Der Dampfreiniger ist nicht Schalten Sie den Dampfreiniger eingeschaltet.Der Temperaturregler steht auf Minimum.	Stellen Sie am Temperaturregler die gewünschte Bügeltemperatur ein.
Die Aufheizzeit des Gerätes ist sehr hoch.	Der Wassertank ist verkalkt.	Entkalken Sie den Wassertank (siehe Kapitel 5.1, Seite 16).

5.3 Ersatzteile

Sämtliche Zubehörteile, wie Bodendüse, Zubehöradapter, Punktstrahldüse, Jetdüse, Kunststoffbürstendüse, Metallbürstendüse, können als Ersatzteile nachbestellt werden.

Ersatzteile und Zubehör erhalten Sie bei den Firmen:

Zubehör-Ersatzteile-Service-Versand

Ina Riedmüller

Frankenstraße 34

D-89233 Neu-Ulm

Zubehör-Ersatzteile-Service-Versand

Staubsauger-Center Feuerbach KG

Corneliusstraße 75

D-40215 Düsseldorf

Tel.: 0 73 07 / 51 75

Fax: 0 73 07 / 41 56

Tel.: 02 11 / 38 10 07

Fax: 02 11 / 37 04 97

[e-mail]

[e-mail]

Artikel-Nr. Beschreibung Inhalt
0388001 Profi-Dampfbügeleisen komplett 1 Teil
0388002 Bodendüse mit Verbindungsstück 2 Teile
0388003 2in1-Kombiaufsatz(inkl. Fensterwischer) 2 Teile
0388004 Verlängerungsrohre 3 Teile
0388005 Zubehöradapter & Punktstrahldüse 2 Teile
0388006 2 Rundbürsten & Jetdüse 3 Teile
0380006 Messbecher & Einfülltrichter 2 Teile
M384 Zubehörset (1 Bodentuch +2 Baumwollüberzüge) 3 Teile
0388007 Deckel Zubehörfach 1 Teil
0380011 Tank-Sicherheitsverschluss 1 Teil
0388008 Dampfpistole mit Schlauch 1 Teil

5.4 Technische Daten

Geräteart : Dampfreiniger mit Profi-Dampfbügeleisen

Modell : Vapormate M 388

Spannung : 230V \~ 50Hz

Leistungsaufnahme : 1500W nominal

Dampfdruck : 3,5 bar max.

Zulässiger Druck : 5 bar

Wassertankvolumen : 1,6l max.

Dampfbereitschaft : 50 Minuten max./Tankfüllung

Aufheizzeit : 11 Minuten ca.

Dampfmenge : 40g/min max.

Emissionswert : 30 dB(A) während des Gebrauchs

Maße : Gerät 305x397x235mm (BxLxH)

Gewicht : Gerät ohne Zubehör 4,5kg

Technische Änderungen vorbehalten

© Royal® Appliance International GmbH 2004 Stand V 2.0

Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät eine Garantie von 24 Monaten ab Kaufdatum.

Innerhalb dieser Garantiezeit beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Umtausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Von der Garantie sind ausgenommen Schäden, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch, etc.) zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen. Bei Eingriffen durch nicht von uns autorisierter Stelle oder bei Verwendung anderer als original Royal® Appliance Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Garantie tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf der Garantiekarte bestätigt ist oder eine Rechnungskopie der Reparatur beiliegt. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

Im Garantiefall:

Senden Sie anschließend das versandfertige Gerät mit geleertem Wassertank und einer kurzen Fehlerbeschreibung in Blockschrift, versehen mit dem Vermerk "Zur Garantie", mit der Garantiekarte oder Rechnungskopie an folgende Adresse:

Royal® Appliance International GmbH

Abt. Kundenservice

Itterpark 9

40724 Hilden

Germany

Tel.: 02103 / 20 07 10

Fax: 02103 / 20 07 77

Tel.: [phone] / 20 07 10

Fax: [phone] / 20 07 77

Tel.: [phone] / 20 07 10

Fax: [phone] / 20 07 77

DE

Royal Appliance International GmbH

Abt. Kundenservice

Itterpark 5-7

40724 HILDEN

DEUTSCHLAND

Tel.: +49 - 2103 - 20 07 10

Fax: +49 - 2103 - 20 07 77

www.dirtdevil.de

AT

Zmugg Elektronik Service

und Vertriebges. M.b.H.

Fabriksgasse 27

8020 Graz

ÖSTERREICH

Tel. +43 - 316 - 77 21 20

Fax +43 - 316 - 77 21 20 10

Tel. Ersatzteile: +43 - 316 - 77 21 20 14

Fax Ersatzteile: +43 - 316 - 77 21 20 15

[e-mail]

CH

Finissimo AG

Landquartstr. 32

9320 Arbon

SCHWEIZ

Tel. +41 - 71 - 227 99 93

Fax. +41 - 71 - 227 99 94

www.finissimo.ch

[e-mail]

CZE

SFR

Le Cygne electronic service spol. s r.o.

Jablonecká 722/8

190 00 Praha 9

ČESKÁ REPUBLIKA

Tel: +420 - 28 68 83 940

Fax: +420 - 28 68 85 064

[e-mail]
