BEDIENUNGSANLEITUNG CSU58 MPMAN

UM DAS RISIKO VON BRÄNDEN ODER STROMSCHLÄGEN ZU VERRINGERN, SETZEN SIE DAS GERÄT NICHT REGEN ODER FEUCHTIGKEIT AUS.

ACHTUNG

Die Verwendung der Steuer- und Einstelltasten in einer anderen als hier beschriebenen Weise kann zu einer gefährlichen Strahlenbelastung führen. Der Compact Disc-Player gilt als Laser-Produkt der Klasse 1.

ACHTUNG!

Nicht sichtbare Laserstrahlen, wenn das Gerät geöffnet ist oder die Verschlüsse defekt sind. Vermeiden Sie es, sich den Stahlen auszusetzen.

SICHERER UND EFFIZIENTER BETRIEB

Abdeckungen - Abdeckungen nicht entfernen, da die Gefahr der Berührung hoher Spannungen besteht.

Wetter - Es wird empfehlen, bei Gewittern die Verbindung zu Außenantenne zu trennen.

Belüftung - Die Belüftungsöffnung verhindert, dass das Gerät überhitzt. Diese Öffnungen nicht blockieren oder abdecken, besonders nicht mit Tüchern oder Papier. Es wird empfohlen, einen Umkreis von 10 cm um das Gerät frei zu lassen.

Schäden - Das Produkt niemals verwenden, wenn es in irgendeiner Form beschädigt ist. Das Gerät immer auf eine feste ebene Unterlage stellen. Niemals einen Aufstellort nutzen, bei dem es Vibrationen gibt.

Batterien - Kleine Kinder können Batterien verschlucken. Lassen Sie es nicht zu, dass kleine Kinder mit dem Gerät oder der Fernbedienung spielen. Die ausgetauschten Batterien müssen umweltgerecht entsorgt werden.

Temperatur - Extrem hohe oder niedrige Temperaturen vermeiden. Das Produkt niemals in die Nähe von Hitzequellen wie Heizkörpern oder Gas-/Stromherden bringen. Das Gerät nicht in tropischen Klimazonen verewenden.

Feuchtigkeit - Das Gerät darf nicht Regen, Feuchtigkeit oder Staub ausgesetzt werden. In das Gerät eindringende Flüssigkeiten können erhebliche Schäden verursachen. Wenn Flüssigkeiten eindringen, das Gerät sofort ausschalten. Wenden Sie sich sofort an Ihren Händler.

Zugang - Sicherstellen, dass der Hauptstecker leicht zugänglich ist.

Offenes Feuer - Offenes Feuer wie Kerzen oder Fackeln dürfen nicht in die Nähe des Geräts gebracht werden.

■ Schutz der Daten im USB Speicher

• Das USB-Gerät immer in der richtigen Richtung anschließen. Andernfalls kann es zu
- Schäden an dem USB-Gerät und dem Produkt kommen. Das USB-Gerät nicht entfernen, solange es verwendet wird. Elektrische Störeinflüsse und elektrostatische Entladungen können zu Funktionsstörungen des USB-Geräts und zu Datenverlusten führen.
- Es wird dringend empfohlen, alle wichtigen Daten auf einem PC zu speichern, um gegen Beschädigungen, Datenverluste oder Gerätestörungen geschützt zu sein. Unser Unternehmen übernimmt keine Haftung für den Verlust gespeicherter Daten.

Das Gerät darf nicht Spritzwasser ausgesetzt werden. Das Gerät nicht in einem abgeschlossenen Bereich wie einem Bücherschrank oder einem Kasten betreiben.

Diese Einheit soll eingestellt oder bei qualifiziertem Fachpersonal repariert werden.

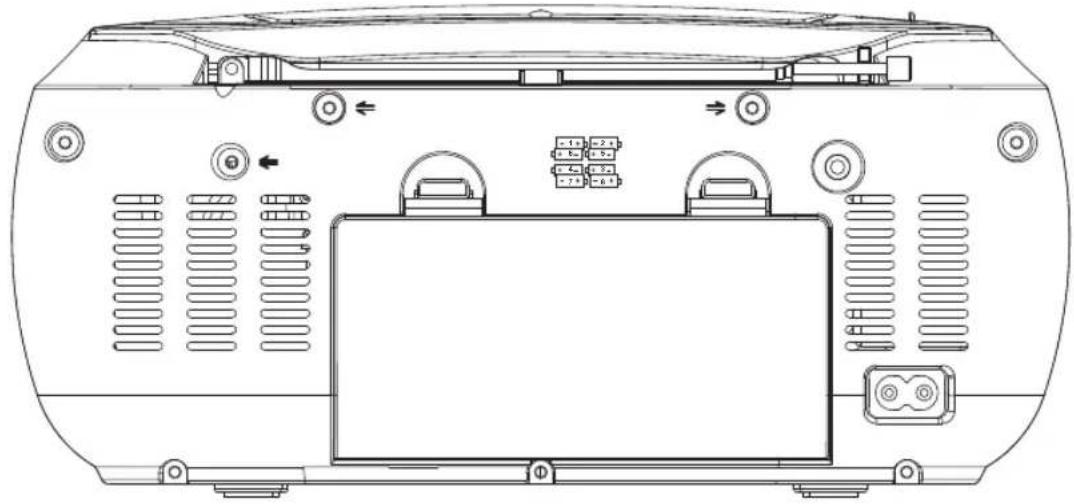

STROMVERSORGUNG

Betrieb mit Wechselstrom

- Das eine Ende des Netzkabels mit dem Geräte, das andere Ende mit dem Netzstecker verbinden.

Um das Produkt frei von Netzspannung zu machen, Netzstecker ziehen.

ACHTUNG:

Bei der Installation von Batterien Um das Auslaufen von Batterien zu vermeiden, welches zu Verletzungen und Schäden an dem Gerät führen kann, folgende Vorsichtsmaßnahmen beachten:

1. Batterien mit der richtigen Polarität einlegen (im Batteriefach des Geräts angezeigt).
2. Nicht alte oder verbrauchte mit neuen Batterien mischen.
3. Nur Batterien eines Typs und einer Marke verwenden.
4. Wenn das Gerät längere Zeit nicht verwendet wird, Batterien entfernen.

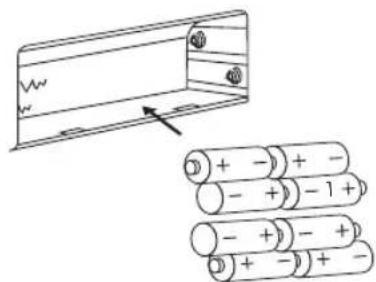

Betrieb mit Batterien

1. Die Klappe des Batteriefachs öffnen, indem die Klipse herunter gedrückt werden.
2. 8 Batterien der Größe „C“ einlegen (nicht mitgeliefert). Die im Batteriefach angezeigte Polarität der Batterien beachten.

8 x Batterien der Größe "C".

1. Abdeckung schließen.

DE-04

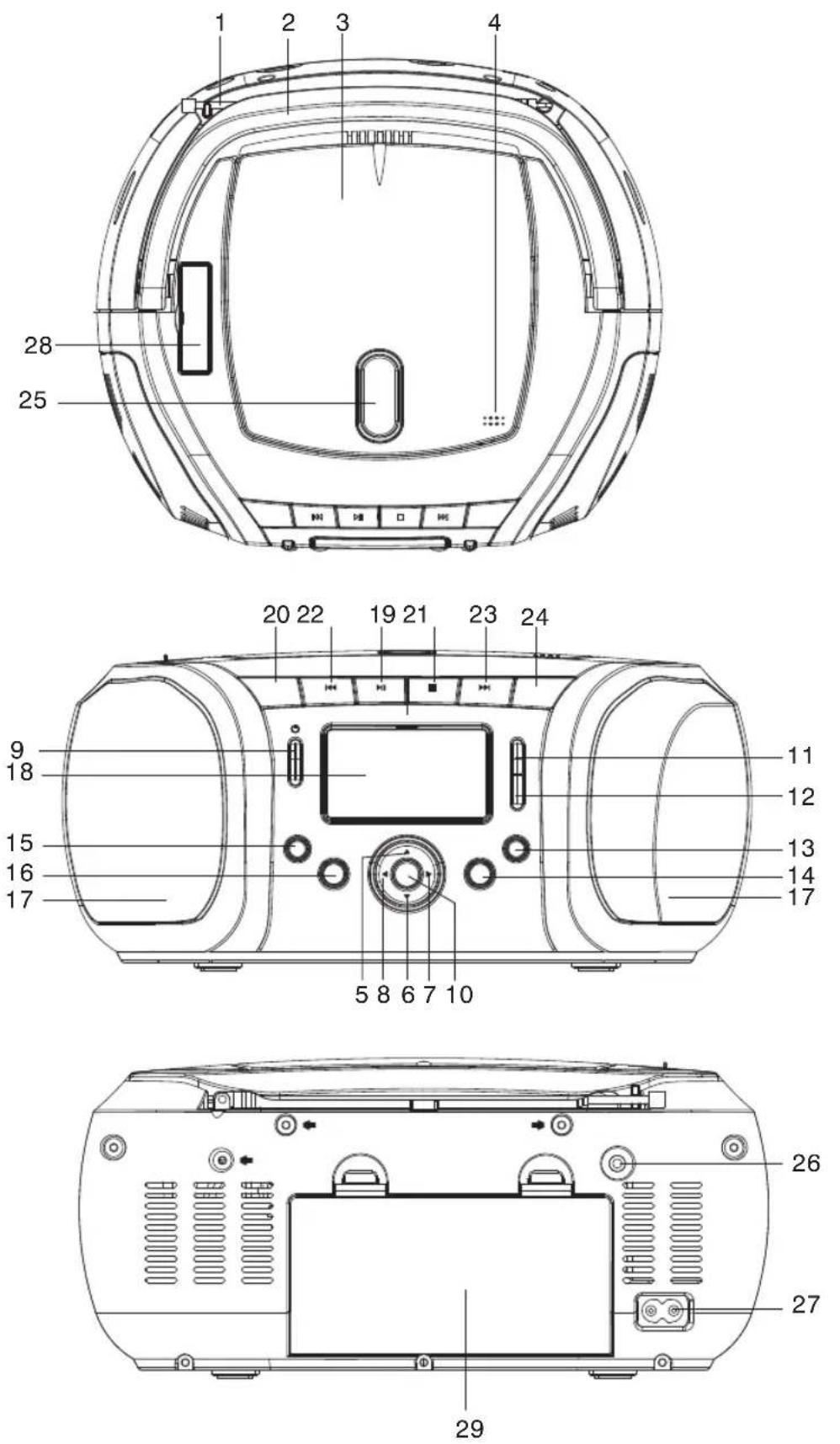

BEDIENUNG

1. Teleskopantenne
2. Griff
3. Fach für CD
4. CD öffnen (auf OPEN drücken)
5. Lautstärke erhöhen (▲)
6. Lautstärke verringern (▼)
7. ORDNER+
8. ANZEIGE
9. Ein- und Ausschalter
10. Taste Equalizer (EQ)
11. Zufallswiedergabe/PS-
12. Wiederholung/PS+
13. Mono/Stereo
14. Schlummer/12-24 Stunden
15. CLK ADJ

16. ID3/Name des Ordners

17. L/R SP

18. LCD
19. Taste Abspielen/Pause (▶)
20. FUNKTION
21. SKIP-/TUN- (FB/BS ◀)
22. Stopp-Taste (■)
23. SKIP+/TUN+ (FF/FS ▶)
24. PROGRAMM
25. Sichtfenster CD
26. Stereo Kopfhörerbuchse
27. Wechselstromeingang
28. USB-Anschluss (USB)
29. Batteriefach

ALLGEMEINER BETRIEB

1. Mit dem Netzstrom ver.binden.
2. Drücken Sie die Taste "CLK ADJ" Schaltfläche für 1 Sek, um den Modus Uhreinstellung zu wählen.
   a) 12H/24H Einstellung: Taste “◀◀” oder “▶◀”. Im Standby, Taste “CLK ADJ” drücken Drücken Sie dann die Schlummer/12-24 Stunden Schaltfläche, um d. ie 12- oder 24- Stundenanzeige einzustellen.

b) Stunde einstellen: Taste “◀◀” oder “▶◀”.

c) Drücken Sie die Taste "CLK ADJ", um die Stundeneinstellung zu speichern.

d) Minuten einstellen: Taste “◀◀” oder “▶◀”..

e) Zeiteinstellung speichern: Taste "CLK ADJ".

1. Drücken Sie die Taste Ein- und Ausschalter. Auf dem LCD wird der letzte. Modus vor dem Ausschalten angezeigt. Drücken Sie die Taste FUNKTION, um den CD oder FM oder USB Modus zu aktivieren.

2. Lautstärkeregelung

a) “VOL-▼” drücken, um die Lautstärke zu vermindern. Die Lautstärke wird im LCD-Display angezeigt.

b) Wenn die Taste gedrückt bleibt, vermindert sich die Lautstärke ständig.

c) “VOL+▲” hat den gegenteiligen Effekt.

1. EQ-Steuerung

Beim Drücken der EQ-Taste ändert sich der Ton wie folgt:

1. DISPLAY Betrieb

Um die Uhr anzuzeigen, beim Abspielen auf "Display" drücken. Drücken Sie die Taste einmal, um die Uhr anzuzeigen. Nach 3 Sekunden Rückkehr zum normalen Abspielen.

DISPLAY im CD-Modus einmal drücken, um die Uhr anzuzeigen. Zwei Mal drücken, um die verbleibende Zeit für die gesamte CD anzuzeigen. Drei Mal drücken, um die verbleibende Zeit des aktuellen Titels anzuzeigen.

DISPLAY FÜR CD

Einmal TRACK 23: 15

Zwei Mal Drei Mal TRACK 2R --77:51

Ausschalten

Einschalten (CD-Modus)

Anzeige: elektronische Lautstärkeregelung

2R ist der zweite Titel

Taste DISPLAY für den FM- und USB-Modus einmal drücken, um die Uhr anzuzeigen, und zwei Mal drücken, um zu dem aktuellen Sender .oder der Titel-Zeitanzeige zurückzukehren.

1. Taste "ORDNER"
   Im MP3/WMA MODE, drücken Sie die Taste "ORDNER+", das Album springt vorwärts.

2. Taste ID3/Name des Ordners

Drücken Sie ID3/Ordnername im MP3/WMA-Modus einmal, um den Titelnamen anzuzeigen, zwei Mal, um den Ordnernamen anzuzeigen. Drücken Sie die Taste drei Mal, um zu der Anzeige der Playback-Zeit zurückzukehren.

1. Taste "FUNKTION" im FM-Modus drücken und die Frequenz des aktuellen Senders wird angezeigt.

2. Press "FUNCTION" key to set the CD mode, the TOC starts reading.

3. Press FUNCTION button to set USB mode, The display will show CONNECT.

Frequenz des empfangenen Senders

USB TOC Messwertanzeige

CONNECT USB

1. Wiederholen (USB/MP3)

Drücken Sie die Taste "Wiederholung/PS+", um den Typ vor oder während des Abspielens zu ändern. Folgende Reihenfolge: RPT-1 → RPT-Ordner → Alle wiederholen.

Drücken Sie die Taste "Wiederholung/PS+" einmal, um einmal zu wiederholen. Es wird "RPT" angezeigt und "RPT" flackert.

Die Taste zwei Mal drücken, um den Ordner zu wiederholen. Die Anzeige lautet "RPT FOLDER" (nur bei USB/MP3-CD).

Taste zwei Mal drücken (für CD) und alle wiederholen.

Die Anzeige "RPT" erscheint, flackert aber nicht.

Einmal wiederholen

Ordner wiederholen (für MP3-CD und USB

Alle wiederholen

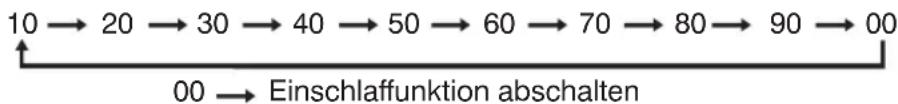

1. Einschlafzeit

"Einschlafen/12-14 Stunden"-Taste drücken, um die noch verbleibende Spielzeit zu wählen. Auswahl in folgenden Schritten:

Hinweis: Bei Null schaltet das System automatisch ab.

1. FM-FUNKTION

Einschalten und Taste "FUNKTION" drücken, um den FM-Modus auszuwählen.

1.1 Automatische Sendersuche

Im Tuner-Modus.

“FB/BS ◀◀ ” oder Taste “FF/FS▶◀ ” und dann die Freigabetaste drücken: die Senderschnellsuche startet.

Die Frequenz ändert sich solange, bis ein Sender gefunden ist.

Hinweis: Wenn die Taste "FB/BS ↔ " oder Taste "FF/FS↔ gedrückt wird, wird die Sendersuche unterbrochen.

Wenn das obere bzw. untere Ende des Frequenzbereichs erreicht wurde, wird automatisch auf das jeweils andere Ende umgeschaltet.

Stereoempfang

1.2 Suche per Hand für schwache Sendersignale Taste "FB/BS ◀◀" oder Taste "FF/FS▶◀" einmal drücken, um eine Feinsteuerung der gewünschten Frequenz vorzunehmen.
1.3 Taste MONO/ST drücken, um zwischen Mono- und Stereoempfang hin- und herzuschalten. Ein FM-Stereo-Sender wird im Display angezeigt.

Stereoempfang

FM 88.10MHz STEREO

HINWEIS:

Die FM-Antenne für einen besseren Empfang ausziehen und ausrichten.

Wenn das Gerät Störungen von anderen elektrischen Geräten wie Fernsehern oder Neonbeleuchtungen in der Nähe ausgesetzt ist, das Gerät an einen anderen Platz bringen.

1.4 Sender speichern

24 FM-Sender und 16 weitere Sender können im Tuner-Modus gespeichert werden.

a) Dafür muss manuell oder automatisch ein Sender gesucht werden.
b) Taste PROG drücken, damit auf der Anzeige eine 1 erscheint.
c) Die "REPEAT/PS + , RAND/PS-" Tasten drücken, um den gewünschten Sender zu wählen (z. B. Sender 05)
d) Nochmals PROG drücken und der Sender ist als Sender 05 gespeichert.
e) Die Schritte a bis d für alle gewünschten Sender wiederholen. In gleicher Weise können gespeicherte Sender geändert werden.

EinenSender suchen

FM STEREO 88.90MHz

Anzeige Speicher

FM STEREO 88.90MHz

Sender 1 wählen

FM STEREO 88.90MHz

Sender1 speichern

FM STEREO 88.90MHz

f) Einen bestimmten gespeicherten Sender ändern

Taste „REPEAT/PS+, RAND/PS-“ oder Nummerntaste drücken, um den gespeicherten Sender aufzurufen, der geändert werden soll. (Beispiel: Sender 6)

Vor der Änderung des Senders

FM STEREO 106.10MHz

Taste PROG drücken für den Einstellmodus und die Anzeige 06 erscheint.

Einstellmodus

FM 106.10MHz STEREO

Taste „REPEAT/PS+, RAND/PS-“ drücken, um den Sender zu ändern (Beispiel: Sender 6 wird zu Sender 8)

Nach der Änderung des Senders

FM 106.10MHz STEREO

PROG nochmals drücken, 106,1 MHz wird für Sender 8 eingestellt.

106.1MHz ist gespeichert als Sender 8

FM 106.10MHz STEREO

Hinweis: Der ursprüngliche Inhalt von Sender 6 wird bei dem Vorgang nicht geändert. Drücken Sie also nochmals auf PROG, um die Folge der Sender an die Zahl anzupassen.

2. CD FUNKTION

2.1 Anschalten. Wenn das Display nicht CD-Modus anzeigt, Taste FUNKTION drücken.

Sobald die CD-Klappe geschlossen ist, beginnt das TOC den Lesevorgang.

Wenn keine CD eingelegt ist oder die CD nicht gelesen werden kann, erscheint die Anzeige "DISC"

2.2 Eine CD laden

Klappe öffnen

Eine Disk einlegen und die Klappe schließen. Dann wird der TOC-Lesevorgang beginnen

TOC Lesevorgang

READING

Wenn keine Disk eingelegt ist

DISC

Klappe offen

OPEN

TOC Lesevorgang

READING

Nach dem TOC Lesevorgang

TRACK 1 0:25

2.3 Um die Wiedergabe zu unterbrecchen

Während des Abspielens der Disk "PLAY/PAUSE" drücken, um das Abspielen zu unterbrechen.

Nochmals "PLAY/PAUSE ▶" drücken, um weiter abzuspielen.

Bei Pause

TRACK 1 0:01

2.4 Um die Widergabe der Disk zu beenden

Drücken Sie die Taste "STOP■".

Stopp Zustand (Anzeige TOC)

TRACK 18 71:29

2.5 Um den abzuspielenden Titel auszuwählen

Wenn die CD stoppt, "FB/BS ◀◀" oder "FF/FS ▶◀". drücken, um den gewünschten Titel zu suchen. (Beispiel: Titel 3). Mit jeder Betätigung geht es einen Titel weiter. Sobald die Taste "PLAY/PAUSE▶◀◀" gedrückt wird, spielt die CD den Titel 3 ab. Wenige Sekunden, nachdem "FB/BS ◀◀◀" oder "FF/FS ▶◀◀" freigegeben wird, spielt die CD den Titel 3 oder 4 ab.

Titel 3 suchen

TRACK 3 0:00

Titel 3 abspielen

TRACK 3 0:01

(Während des CD-Abspielens die Taste gedrückt halten: schnelle Suche vorwärts oder rückwärts).

2.6 Schneller Vor- und Rücklauf

Tasten "FB/BS◀◀" oder "FF/FS▶◀" beim Abspielen gedrückt halten.

Bei gedrückter Taste ändert sich der Titel der CDlaufend.

Diese Änderung kann auch bei Pause vorgenommen werden.

2.7 Speicher-Modus

a) Im CD-Stopp-Modus, einmal Taste PROG drücken.

b) Den abzuspielenden Titel mit "FB/BS ↔" oder "FF/FS↔" AUSWÄHLEN

c) Einmal "PROG" drücken und Titel 4 wird als Programm 1 gespeichert. Die Schritte a bis c können verwendet werden, um bis zu 32 Titel als Programm zu speichern oder bestehende Programme zu ändern.

d) Taste "PLAY/PAUSE" drücken, um das Programm abzuspielen.

e) "STOP■" drücken, wenn das Abspielen beendet werden soll.

f) Programm abbrechen

Im Modus CD-STOPP

1. Drücken Sie die Taste Stopp-Taste zweimal.
2. Die CD-Klappe öffnen.
3. Drücken Sie die Taste "STOP" im Speicher-Modus.
   Das Programm kann so unterbrochen werden.

g) 32 Titel können gespeichert werden.

Hinweis: Wenn bereits ein Programm gespeichert ist: PROG und dann PLAY/PAUSE▶ drücken.

Das Programm startet dann.

Das Programm wird gelöscht, wenn die CD entnommen wird

Programm-Eingabe-Modus

TR RCK -- -- PR:01 PROGRAM

Titel 4 wählen

TR ACK 4 PR:01 PROGRAM

Programmeingabe vollständig

Drücken Sie die Taste "FUNKTION" um zu dem CD-Modus zu gelangen.

Sobald die CD-Klappe geschlossen ist, beginnt dasTOC den Lesevorgang.

Wenn keine CD eingelegt ist oder die CD nicht gelesen werden kann, erscheint die Anzeige „DISC“

3.2 Eine CD laden

Klappe öffnen

Eine MP3/WMA-Disk einlegen und die Klappe schließen. Dann wird der TOC-Lesevorgang beginnen.

TOC Lesevorgang

READING

Wenn keine Disk eingelegt ist

DISC

Klappe offen

OPEN

TOC Lesevorgang

READING

Nach dem TOC Lesevorgang

FOLDER 12-- 109

FOLDER 12-- 109

3.3 Abspielen unterbrechen Während des Abspielens "PLAY/PAUSE▶" drücken, um das Abspielen zu unterbrechen.

Die Spielzeit wird blinkend angezeigt. "PLAY/PAUSE▶" drücken, um weiter abzuspielen.

3.4 Um die Widergabe der Disk zu beenden Taste "STOP■" drücken
3.5 Um den abzuspielenden Titel auszuwählen
1) Taste "FOLDER" drücken: die Nummer des Albums wird geändert.
2) Taste "FB/BS▶" oder "FF/FS◀" m drücken, um die Nummer des Titels zu ändern.

MP3 bei Pause

MP3 0:01

Stopp Zustand (Anzeige TOC)

(MP3) FOLDER R 12-- 109

Nummer des Albums geändert

Nummer des Titels geändert

FP3 FOLOE R 2 -- 1

WMA bei Pause

1 0:01

Stopp Zustand (Anzeige TOC)

FOLDE R 12-- 109

Nummer des Albums geändert

Nummer des Titels geändert

FOLDE R 2 -- 1

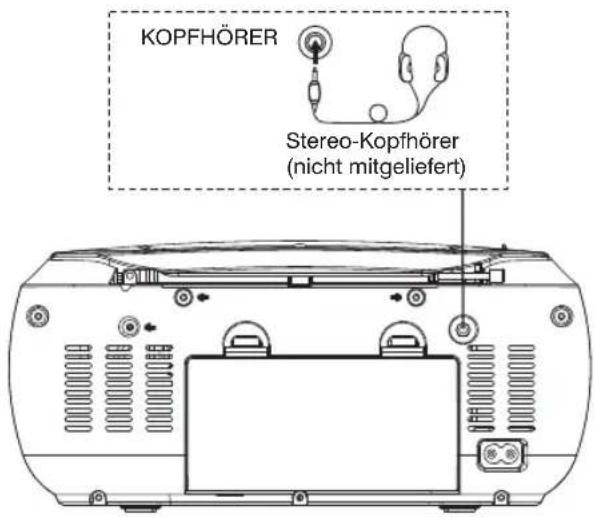

4. Verwendung der Kopfhörer

Wenn die Kopfhörer eingesteckt sind, werden die Lautsprecher automatisch abgeschaltet.

KOPFHÖRER Stereo-Kopfhörer (nicht mitgeliefert)

Kompakt-Disks

- Es können sowohl 8 cm als auch 12 cm-Disks auf dieser Einheit abgespielt werden. HINWEIS: Legen Sie immer nur eine CD in das Fach ein. Disks mit diesen Logos können in dem Gerät verwendet werden.

oder CD-R/CD-RW sowie MP3, WMA

• Die CD immer mit der Beschriftung nach oben in das Fach einlegen.
  Kompakt-Disks können nur von einer Seite abgespielt werden.
• Fingerabdrücke und Verschmutzungen müssen mit einem weichen Tuch s orgfältig von der Disk entfernt werden. Vorsichtig von innen nach außen wischen.

• Nach Benutzung sollte Disks in ihr Behältnis zurückgelegt werden, da Kratzer zu Störungen beim Abspielen führen.

• Die Disk nicht längere Zeit direktem Sonnenlicht, großer Feuchtigkeit oder hohen Temperaturen aussetzen, um Verformungen zu vermeiden.

• Die Disk nicht bekleben oder beschreiben.
• Keine Reinigungsmittel oder Antistatik-Sprays, wie sie für Tonbänder verwendet werden, bei Disks verwenden.

WICHTIGER HINWEIS:

Wenn eine ungewöhnliche Anzeige erscheint, ein Problem mit dem Ton oder den Betriebsvorgängen auftritt, den Ausschalter betätigen, Netzstecker ziehen und alle Verbindungen entfernen. Entfernen Sie die Batterien (siehe Seite 2). Mindestens 5 Sekunden warten, dann alle Verbindungen erneut korrekt herstellen. Netzkabel verbinden und Batterien wieder einlegen.

WARTUNG

Reinigung des Geräts

Das Äußere des Geräts mit einem weichen Tuch reinigen, welches mit lauwarmem Wasser angefeuchtet wurde. Keine Lösungsmittel wie Benzol oder Verdünner verwenden. Damit wird die Oberfläche des Geräts dauerhaft beschädigt.

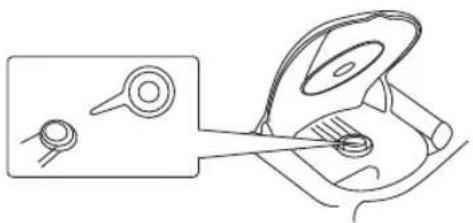

Reinigung der Linse des CD-Players

Die Linse darf keinesfalls berührt werden. Wenn sich Staub auf der Linse befindet, entfernen Sie diesen mit Druckluft, wie sie für die Linsen von Fotoapparaten eingesetzt wird. (Wenden Sie sich an Ihren Händler.)

Nehmen Sie keinesfalls selbst Reparaturen vor.

Wenden Sie sich stets an einen qualifizierten Kundendienst.

Warnung

• Lüftungsöffnung nicht verschließen.
• Nicht Regen oder Feuchtigkeit aussetzen.

SPEZIFIKATIONEN

(Radio)

Frequenzbereich :

FM (UKW): 87.5 - 108.0 MHz

(Allgemeines)

Ausgangsleistung: 1.5W x 2 (CH)

Lautsprecher: 77mm x 2 (8 Ohm)

Ausgangsleistung des Terminals: Kopfhörer

Stromversorgung: Wechselstrom: 230V/50Hz

Gleichstrom: 12V (8 Batterien der Größe "C")

Abmessungen: 260 x 226x 120mm

(L) × (B) × (H)

Gewicht (ca): 1.9 kg (ohne Batterien)

Maximale Speicherkapazität für

MP3/WMA-Karten: 511 Titel

Änderungen vorbehalten.

Hiermit wird bestätigt, dass CSU58

übereinstimmt mit:

der Richtlinie 2004/108/EC des Rates

Anwendbare Normen:

EN55013:2001+A1:2003+A2:2006

EN55020:2007

EN61000-3-2:2006+A1:2009+A2:2009

EN61000-3-3:2008

Richtlinie 2006/95/EEC

Anwendbare Normen:

EN 60065:2002+A1:2006+A11:2008

Für weitere Informationen besuchen Sie bitte unsere Webseite

www.mpmaneurope.com
