Produkttyp	Leistungsverstärker
Marke	HQ Power
Modell	SAIGOR 100
RMS-Leistung (4 Ω)	120 W pro Kanal
RMS-Leistung (8 Ω)	80 W pro Kanal
Signal-Rausch-Verhältnis	> 85 dB
Gewicht	9,5 kg
Stromversorgung	Netz 230 VAC (Spannungswähler)
Eingänge	2 x Klinke TRS 6,35 mm symmetrisch, 2 x RCA asymmetrisch
Ausgänge	2 x Speakon, 2 x Klinke TRS, 2 x Schraubklemmen
Schutz	Schutzschaltung mit PROTECT-Anzeige
Funktionen	Gain-Einstellungen, Erdschleifenschalter, CLIP- und Betriebsanzeigen
Montage	19"-Rackeinbau
Wartung	Reinigung mit weichem, fusselfreiem Tuch; Alkohol und Lösungsmittel vermeiden
Sicherheit	Verwendung in Innenräumen; nicht öffnen; außerhalb der Reichweite von Kindern aufbewahren
Ersatzteile und Reparierbarkeit	Ersatzsicherung (gleiche Spezifikationen); Reparaturen durch autorisierten Händler
Garantie	24 Monate für Endverbraucherprodukte (detaillierte Bedingungen in der Anleitung)
Allgemeine Informationen	Anleitung kostenlos als PDF herunterladbar; in mehreren Sprachen verfügbar

Häufig gestellte Fragen - SAIGOR 100 HQ Power

Was tun, wenn der Verstärker nicht einschaltet?

Überprüfen Sie, ob das Gerät ordnungsgemäß an das Stromnetz angeschlossen ist und ob die Sicherung nicht durchgebrannt ist. Wenn die Sicherung defekt ist, ersetzen Sie sie durch eine identische Sicherung. Stellen Sie außerdem sicher, dass der Netzschalter auf Ein steht.

Warum leuchtet die PROTECT-LED?

Die PROTECT-LED leuchtet, wenn die interne Schutzschaltung aktiviert wird. Dies kann auf Überhitzung, falsche Lautsprecherimpedanz oder einen Kurzschluss zurückzuführen sein. Schalten Sie den Verstärker aus, überprüfen Sie die Verkabelung und die Lautsprecher, und schalten Sie ihn dann wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie schließe ich Lautsprecher an den SAIGOR 100 an?

Schließen Sie die Lautsprecher an die Speakon-Ausgänge oder die Schraubklemmen an. Beachten Sie die Polarität: rote Klemme für Plus, schwarze Klemme für Minus. Stellen Sie sicher, dass die Gesamtimpedanz pro Kanal mindestens 4 Ω beträgt.

Wie reinige ich den Verstärker?

Verwenden Sie ein weiches, fusselfreies Tuch, um die Oberfläche abzuwischen. Vermeiden Sie die Verwendung von Alkohol, Lösungsmitteln oder scheuernden Reinigungsmitteln. Lassen Sie keine Flüssigkeit in die Lüftungsschlitze eindringen.

Welche Leistung kann ich vom SAIGOR 100 erwarten?

Der SAIGOR 100 liefert eine RMS-Leistung von 120 W pro Kanal an 4 Ω und 80 W pro Kanal an 8 Ω. Das Signal-Rausch-Verhältnis ist größer als 85 dB.

Kann ich lange Kabel für die Lautsprecher verwenden?

Es ist vorzuziehen, die Kabellänge zu begrenzen, um eine Verschlechterung des Dämpfungsfaktors und der Bassfrequenzen zu vermeiden. Wenn die Verwendung langer Kabel unvermeidbar ist, verwenden Sie Kabel mit großem Querschnitt, um Verluste zu minimieren.

Was tun bei Brummen (Hintergrundgeräusch)?

Brummen kann durch Störungen oder eine Erdschleife verursacht werden. Verwenden Sie hochwertige abgeschirmte Kabel, halten Sie sie von Netzkabeln fern, und aktivieren Sie gegebenenfalls den Erdschleifenschalter (GND FLOATING). Überprüfen Sie auch die Erdung der Steckdose.

Wie stelle ich die Verstärkung am SAIGOR 100 ein?

Verwenden Sie die Gain-Regler für jeden Kanal (Kanal A und Kanal B). Drehen Sie sie schrittweise, um die Lautstärke einzustellen. Vermeiden Sie Signalübersteuerung: Wenn die CLIP-Anzeige blinkt, reduzieren Sie die Verstärkung.

Kann ich mehrere Lautsprecher an einen Kanal anschließen?

Ja, aber beachten Sie die Mindestimpedanz von 4 Ω pro Kanal. Beispielsweise können Sie zwei 8 Ω-Lautsprecher parallel anschließen (ergibt 4 Ω) oder einen einzelnen 4 Ω-Lautsprecher. Unterschreiten Sie nicht 4 Ω.

Wo kann ich die Anleitung für den SAIGOR 100 herunterladen?

Die vollständige Anleitung im PDF-Format ist kostenlos auf der Website notice-facile.com für die Marke HQ Power, Modell SAIGOR 100, verfügbar. Sie können sie auch von der Website des Herstellers www.hqpower.eu herunterladen.

BEDIENUNGSANLEITUNG SAIGOR 100 HQ Power

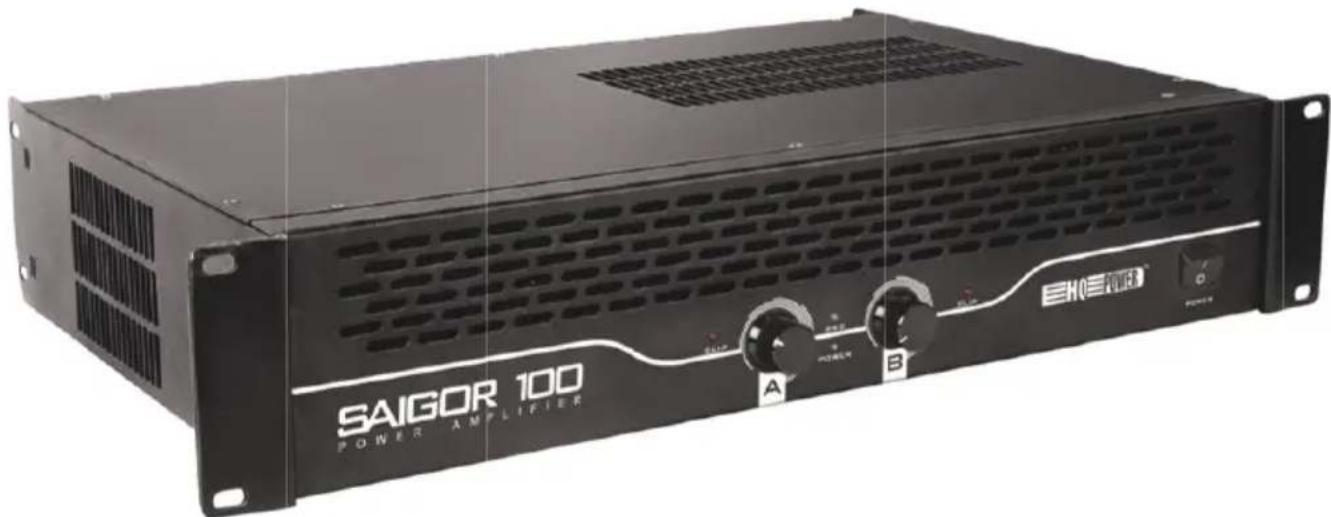

SAIGOR LEISTUNGSVERSTÄRKER (19")

VPASG100 SAIGO R 100 2 x 120W RMS

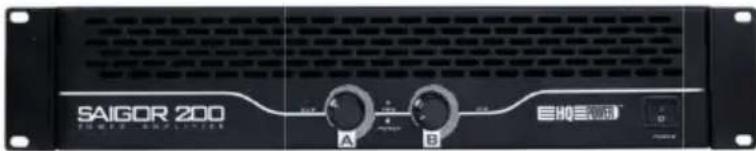

VPASG200 SAIGO R 200 2x 250W RMS

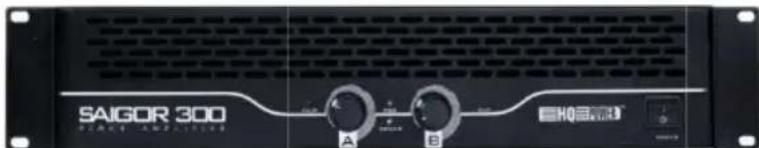

VPASG300 SAIGO R 300 2 x 400W RMS

USERMANUAL 3

GEBRUIKERSHAND LEIDING 6

NOTICE D'EMPLOI 9

MANUAL DEL USUARIO 12

BEDIENUNGSPANLEITUNG 15

Bemerkung: Das Layout des SAIGOR 200 und SAI GOR 300 ist identisch.

USER MANUAL

1. Introduction

- De versterker fonctioniert nicht.

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über diesen Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung these Produkte nach seinem Leben szyklus der Um welt Schadenzufugen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortinges Hausmull; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Handler oder ein örtliches Recycling-Unternehmen returniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an ihre örtliche Behörde.

Wir bedanken uns für den Kauf des VPASGx00! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfällig durch. Über prufen Sie, ob Transportschäden vorliegen. Soltte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an ihren Handler.

2. Sicherheitshinweise

!	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte, Staub und extremen Temperaturen. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Stellen Sie keine mit Flüssigkeit befällten Gegenstände, wie z.B. eine Vase, auf das Gerät.
	Stromschlaggefahr während der Installation. Lassen Sie these Gerät von einem Fachmann installieren.
!	Öffnen Sie das Gerät nicht. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Dieser Veränderer erzeugt einen Geräuschpegel, der permanente Gehörschaden verursachen kann. Verwenden Sie diesen Veränderer nicht ununterbrochen mit einem hohen Lautstärkepegel und/TRagen Sie geeigneten Geförschützer.

3. All gemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

• Schützen Sie den Veränder der Vorstände. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
• Eigennächte Veränderungen sind aus Sicherheitsgründen verboten.
• Verwenden Sie das Gerät nur für Anwendungen beschreiben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch.
• Bei Scläden verursacht durch eigemäßige Änderungen erlischt der Garantieanspruch.
• Bei Schläden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für darauf resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
• Es ist \erboten:

Um cie Luftungsschlitze zu blockieren. Sorgen Sie fur eine gute Ventilation vorne und hinten des Verstärkers.
Um cie Lautsprecher in Serie miteinander zu verbinden. Verbinden Sie max. 1x Lautsprecher von 4 Ω oder 2x Lautsprecher von 8 Ω mit jedem Kanal.
Um cen Veränderker kontinuierlich zu verwenden wenn die Übersteuerungs- oder Schutz-LED leuchtet.
Um ein übersteuertes Signal des Mischpuls oder der Schallquelle zum Veränder zu senden.
Um cen Verstärke und die Lautsprecher in einer feuchten Umgebung zu lagern.
Um cen Stecker vom Netz zu überbelasten. Schlieben Sie nie mehr als 3000W and denselben Stecker an.
Um 2 Kanale oder 2 verschiedene Verstärker mit demselben Lautsprecher zu verbinden.
Um einen Kurzschluss an den Eingangen und Ausgängen zu verursichen.
o Um cen Verstärker in einer Umgebung mit einer Temperatur niedriger als 5^ oder hoher als 30^ zu verwenden.

VPASGx00

Um den Verstärker soort, nach dem er von einem kalten in einen warmen Raum gebracht wurde, in Betrieb zunehmen. Lassen Sie das Gerät solange ausgeschelt, bis es die Zimmertemperatur erreicht hat.

• Beachten Sie, dass Sie:
  Den Verstärker und die Anschlusskabel während der Installation überprüfen. Verwenden Sie das Gerät oder die Zubehörteile nicht wenn diese beschädigt sind.
  zuerst den Netzschalter des Verstärkers in die OFF-Position stellen und alle Anschlüsse durchfuhren, ehe Sie den Verstärker mit dem Netz verbinden. Beachten Sie, dass der Verstärker für die lokale Netzspannung geeignet ist.
  o die Lautstarketasten in die Mindestposition stellen, ehe Sie den Verstärker einzuschalten.
  Den Verstärker als letztes Gerät einschalten und als erstes Gerät ausschalten. Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifflache an undziehen Sie nie an der Netzleitung.
  o die Netzkabel von Signalkabeln fernhalten, um Störungen zu vermeiden.
• Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

4. Umschreibung und Anwendung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

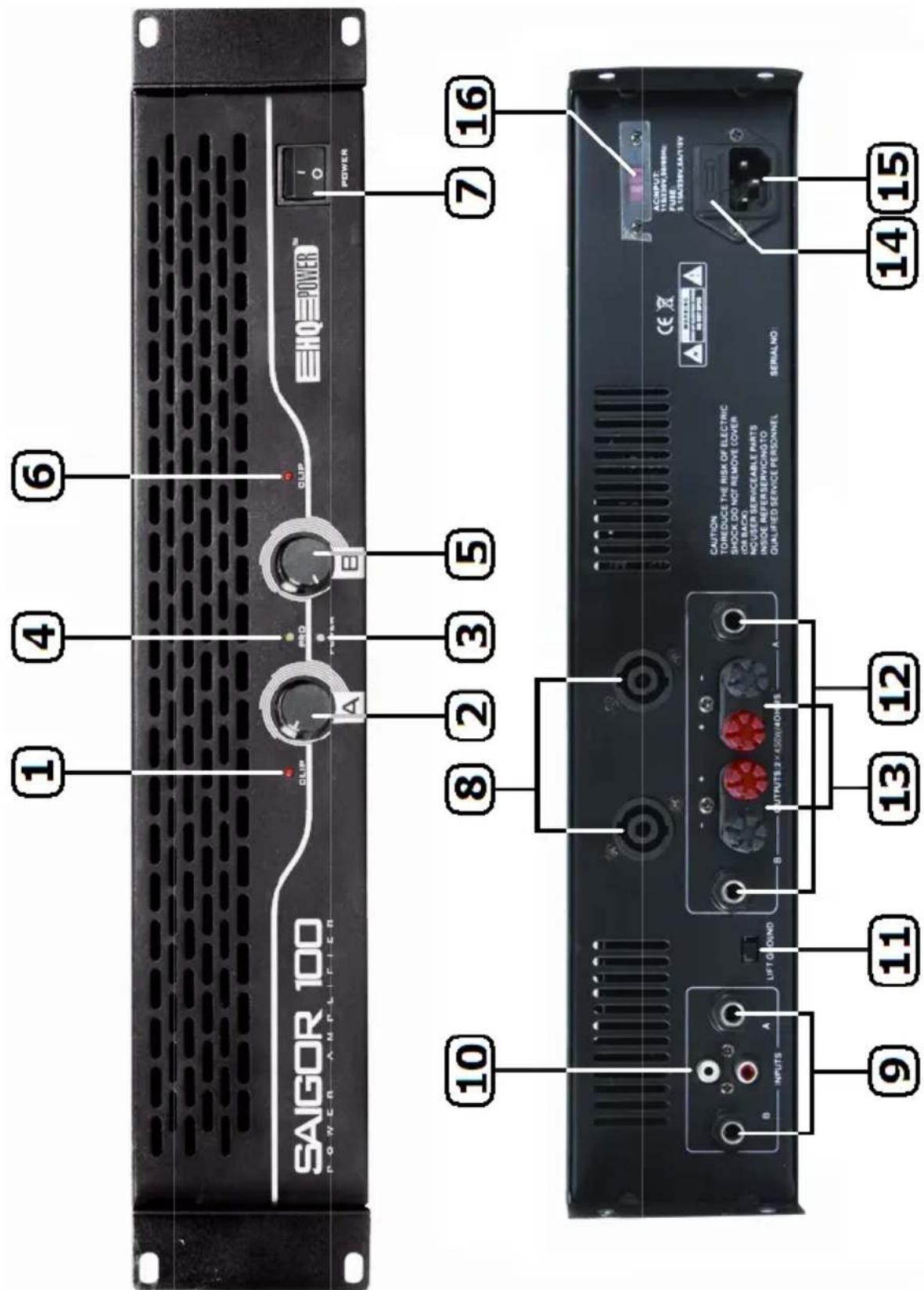

1	CLIP LED	These LED blinkt wenn es Verzerrungen in Kanal A gibt.
2	Verständkungsregelung Kanal A	Lautstärkeregelung Kanal A.
3	Stromversorgungs-LED	These LED brennt wenn der Verständker eingeschaltet ist.
4	PROTECT LED	These LED brennt wenn Sie einen der internen Schutzkreise einschalten oder wenn es keine Loutsprecher angeschlossen sind. Schalten Sie den Verständker aus und losen Sie das eventuelle Problem.
5	Verständkungsregelung Kanal B	Lautstärkeregelung Kanal B.
6	CLIP LED	These LED blinkt wenn es Verzerrungen in Kanal B gibt.
7	Netzsche r	Drücken Sie diesen Schalter, um den Verständker einschalten
8	Spekon®-Ausgang	Spekon® Anschlussporte.
9	TRS-Eingänge	Anschlussports für symmetrische 1/4" TRS-Stereostecker.
10	RCA-Eingänge	Anschlussports für nicht symmetrische RCA-Stecker.
11	Erdungsschalter Bestimmte angeschlossene Geräte können ein Brummen verursichen. Thiser Schalter verbricht die Erdschleife und verringgert das Brummen.
12	TRS-Ausgänge	Anschlussports für Stereostecker.
13	Schraubanschlüsse	Anschlussports für Anschlusskabel.
14	Sicherungshalter Trennen	Sie das Gerät vor dem Sicherungswechsel von der Netzspannung. Ersetzen Sie eine Sicherung nur durch eine Sicherung desselben Typs und derselben Leistung.
15	Netzeingang Anschlussport für das Netzkabel.
16	Spannungsschalter Beachten Sie, dass den Verständker für die lokale Netzspannung geeignet ist!

5. Bemerkungen

- Rack-Installation

Der Verstärker eignet sich für eine Montage in einem offenen 19"Rack. Beachten Sie, dass es für eine gute Luftung genugend Raum, um das Gerät herum gibt. Installieren Sie die schwersten Geräte unter im Rack.

Befstigen Sie den Verständner mit vier Schrauben (vorne) und vier Schrauben hinten am Rack.

Eingangskabel

Beschränken Sie die Länge der Anschlusskabel, um die Klangqualität zu erhöhen. Längere Kabel können auch ein Brummten verursachen. Verwenden Sie symmetrische Kabel wenn die Anwendung längerer Kabel unvermeidlich ist.

- Ausgangskabel

Dieser Verstärker gewährleistet dank des hohen Dämpfungsfaktors eine kristallhelle Klanganzeige. Lange en)dunne Kabel beeinflussen den Dämpfungsfaktor und die niedrigen Freqenzen in negativer

VPASGx00

Weise. Um den besten Klangqualität zu gewährleisten, können wir einen Dämpfungsfaktor von min. 50 anhalten. Verwenden Sie dicke Kabel wenn wenn die Anwendung längerer Kabel unvermeidlich ist.

Lautsprecher

Verbinden Sie die Laufsprecher über die Speakon- oder Schraubanschlüsse. Verbinden Sie den roten Bus mit dem positiven Kabel und den schwarzen Bus mit dem negativen Kabel.

LIFT GROUND-Schalter

Mit diesen Schalter konnen Sie die Erdschleife zwischen dem Veränderer und dem Chassis der angeschlossenen Geräte unterbrechen. Stellen Sie den Schalter aus Sicherheitsgründen auf GND FLOATING, außer wenn es Erdungsprobleme gibt.

6. Problemlösung

- Der Veränderker Funktioniert nicht.

Drehen Sie die Lautstärkeregler befinder Kanäle vollig nach rechts, schalten Sie den Verträker ab und trennen Sieihn vom Netz. Überprüfen Sie die Frontplatte, die Sicherung und alle Ein- und Ausganganschlüsse. Ersetzen Sie die Sicherung nur durch eine des gleichen Typs.

- Es gibt keinen Ton, die Leistungs-LED ist ausgeschelt.

Der Veränderer ist nicht mit dem Netz verbunden oder die Sicherung ist defekt. Überprüfen Sie die Anschlüsse und Schalter, oder ersetzen Sie die Sicherung.

- Es gibt keinen Ton, die Leistungs-LED ist eingeschaltet.

Keine Schallquelle oder defekte Laufsprecher. Überprüfen Sie den Eingangsanschluss und die SignalLED. Drehen Sie den Lautstärkeregler vorsichtig nach links und überprüfen Sie die Anschlüsse und Schalter.

Brummen.

Erdungsproblem. Verwenden Sie nur abgeschirmte Signalkabel gutter Qualität und halten Sie diese von Stromkabeln fern. Beachten Sie, dass die Steckdose geerdet ist.

- Übersteuerter Ton.

Signalspitze oder beschädigtes Signalkabel. Verringern Sie die Lautstärke wenn die Übersteuerungs-LED leuchtet. Verwenden Sie abgeschirmte Signalkabel gutter Qualität und schützen Sie diese vor Beschädigungen.

- Der Ton wird unterbrochen.

Das Signalkabel oder der Anschluss ist beschädigt. Überprüfen Sie die Kabel und Anschlüsse.

PROTECT Anzeige-LED brennt.

• Überprüfen Sie, ob der Veränderter überhützt ist. Reinigen Sie, wenn notig, die Lufungsschlitze.
• Überprüfen Sie, ob die angeschlossenen Laufsprecher die geeignete Impedanz haben oder ob diese einen Kurzschluss verursachen. Überprüfen Sie die Verdraughtung.
  Die Eingänge stehen unter Spannung oder es gibt ein andes technisches Problem. Schalten Sie den Veränder aus und setzen Sie sich mit Ihrem HQPowerTM-Fachhandler in Verbindung.

7. Wartung

• Verwenden Sie zur Reinigung des Verständerkers ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Beachten Sie, dass keine Flüssigkeit in den Veränder erindlingen kann.
• Setzen Sie sich mit Ihrem HQPower™-Verteiler in Verbindung, wenn Sie den Verständner reparieren möchten.

8. Technische Daten

VPASG100		VPASG200	VPASG300
RMS-Leistung	4Ω	120Wrms	250Wrms	400Wrms
	8Ω	80Wrms	180Wrms	280W
Signal/Rauschabstand >		85dB > 90dB > 90dB
Gewicht		9.5kg	10.5kg	12

Verwenden Sie这点 Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung these Gerätes. Für mehr Informationen zu这点 Produkt und die neuste Version dieser Bedienungsanleitung, siehe www.hqpower.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
