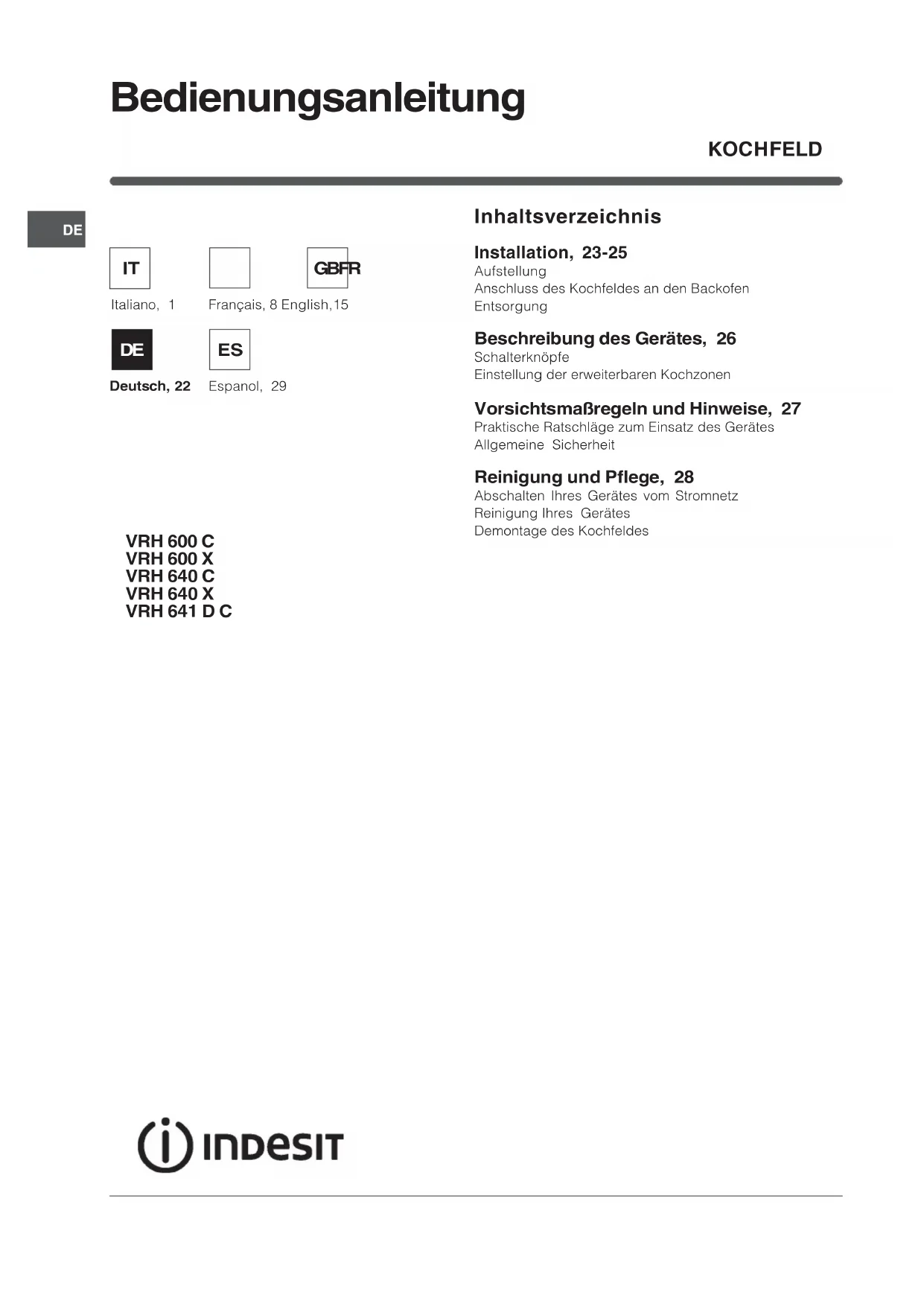

BEDIENUNGSANLEITUNG VRH 600 X INDESIT

KOCHFELD Inhaltsverzeichnis

Anschluss des Kochfeldes an den Backofen

Beschreibung des Gerätes, 26

Einstellung der erweiterbaren Kochzonen

Vorsichtsmaßregeln und Hinweise, 27

Praktische Ratschläge zum Einsatz des Gerätes

Allgemeine Sicherheit

Reinigung und Pflege, 28

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Demontage des Kochfeldes

 Bewahren Sie diese Bedienungsanleitung bitte

sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen

können. Sorgen Sie dafür, dass sie im Falle eines

Verkaufs, eines Umzugs oder einer Übergabe an

einen anderen Benutzer das Gerät stets begleitet,

damit auch der Nachbesitzer die Möglichkeit hat,

darin nachschlagen zu können.

 Lesen Sie bitte die nachfolgenden Hinweise

aufmerksam durch: sie liefern wichtige Informationen

hinsichtlich der Installation, des Gebrauchs und der

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Es ist entsprechend den Vorschriften zur getrennten

Müllsammlung zu entsorgen (siehe

Vorsichtsmaßregeln und Hinweise).

 Die Installation ist gemäß den vorliegenden

Anweisungen und von Fachpersonal durchzuführen.

Jede unsachgemäße Installation kann Menschen

und Tiere gefährden oder Sachschaden verursachen.

Um eine einwandfreie Betriebsweise des Gerätes zu

gewährleisten, muss der Umbauschrank folgende

Eigenschaften aufweisen:

 Die Auflagefläche muss aus hitzebeständigem

Material beschaffen sein, um einer Temperatur

von ca. 100°C standzuhalten.

 Soll das Kochfeld über einem Backofen installiert

werden, muss letzterer mit einem Kühlsystem mit

Zwangsbelüftung ausgestattet sein.

 Von der Installation eines Kochfeldes über einem

Geschirrspüler wird abgeraten. Gegebenenfalls ist

zur Abdichtung ein Zwischenteil zwischen beiden

Geräten zu installieren.

 Je nach dem zu installierenden Kochfeld (siehe

Abbildungen) sind Arbeitsflächenausschnitte

folgender Abmessungen vorzusehen: 560 +/- 1490 +/- 1 53

Zur ausreichenden Belüftung und zur Vermeidung

der Überhitzung der Flächen rund um das Gerät muss

das Kochfeld wie folgt positioniert werden:

 in einem Abstand von mindestens 40 mm von der

dahinter liegenden Wand bzw. jeder anderen

 um einen Abstand von mindestens 20 mm

zwischen dem für den Einbau bestimmten

Unterschrank zu gewährleisten.

HEIßLUFT FRONTSEITE DES KOCHFELDES AUFLAGEFLÄCHE AUFLAGEFLÄCHE

KOCHFELD UMGEDREHT AUFLAGEFLÄCHE24 DE

 Angrenzende Schränke, deren Höhe die der

Arbeitsplatte überschreiten, müssen einen Abstand vom

Rand der Kochmulde von mindestens 600 mm

Das Kochfeld muss auf einer perfekt ebenen Stütz-

bzw. Auflagefläche installiert werden.

Durch unsachgemäße Befestigung hervorgerufene

Verformungen könnten die Eigenschaften und

Leistungen des Kochfeldes

Die Länge der Regelschrauben der

Befestigungsklammern

wird vor Montage derselben eingestellt, und zwar je nach der Stärke der

 30 mm - Schraube 17.5 mm;

Verfahren Sie zur Befestigung wie folgt:

ie die 4 Zentrierungsfedern mittels

der vier kurzen, stumpfen Schrauben in die in der

Mitte einer jeden Kochfeldseite befindlichen

2. Setzen Sie das Kochfeld durch leichtes

ten umlaufenden Randes

mittig in den Möbelausschnitt ein, und zwar so,

dass es vorschriftsmäßig auf der gesamten

Auflagefläche aufstützt.

3. Für Kochfelder mit Seitenprofilen: Stecken Sie

Einsatz des Kochfeldes in den

Möbelausschnitt die 4 Befestigungshaken (ein jeder

mit seinem Stift) in den umlaufenden unteren Rand

des Kochfeldes, und schrauben Sie diese mittels

der vier langen, spitzen

Schrauben fest, bis das

Glas an der Auflagefläche anhaftet.  Die Schrauben der Zentrierungsfedern müssen unbedingt zugänglich sein.

 Gemäß den Sicherheitsvorschriften muss nach

erfolgtem Einbau die Möglichkeit einer Berührung

mit Strom führenden Teilen ausgeschlossen sein.  Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne

Zuhilfenahme eines Werkzeugs nicht möglich ist.

Anschluss des Kochfeldes an den

Dieses Gerät kann nur in Verbindung mit

bestimmten Backöfen betrieben werden; eine

Auflistung derselben befindet sich im Beipack zur

VRH 600 C - VRH 600 X - VRH 640 C - VRH 640 X GLASKERAMIK-KOCHMULDE HERD WEIß ROT GELB BLAU GRÜN VRH 641 D C GLASKERAMIK-KOCHMULDE OVEN WEIß ROT GELBBLAU GRÜNDE

Dieses Gerät entspricht den folgenden

- 2006/95/EWG vom 12.12.06 (Niederspannung) und

nachfolgenden Änderungen

- 89/336/EWG vom 03.05.89 (elektromagnetische

Verträglichkeit) und nachfolgenden Änderungen

- 93/68/EWG vom 22.07.93 und nachfolgenden

 Entsorgung des Verpackungsmaterials: Befolgen

Sie die lokalen Vorschriften; Verpackungsmaterial

kann wiederverwertet werden.

 Die europäische Richtlinie 2002/96/EG über Elektro-

und Elektronik-Altgeräte (WEEE) sieht vor, dass

Haushaltsgeräte nicht mit dem normalen Stadtmüll

entsorgt werden dürfen. Die Altgeräte müssen

getrennt gesammelt werden, um die Rückführung

und das Recycling der Materialen zu optimieren,

aus denen die Geräte hergestellt sind, und um

mögliche Belastungen der Gesundheit und der

Umwelt zu verhindern. Das Mülleimersymbol ist auf

allen Produkten dargestellt, um an die Verpflichtung

zur getrennten Abfallsammlung zu erinnern. Für

weitere Informationen zur korrekten Entsorgung

können sich die Besitzer von Haushaltsgeräten an

die übergeordnete öffentliche Einrichtung oder an

ihren Händler wenden.26

In den angeführten Tabellen werden, Modell für Modell, die Energiebedarfswerte, die Art der Heizelemente und

der Durchmesser einer jeden Kochzone ausgewiesen. Kochfelder VRH 600 C VRH 600 X VRH 640 C VRH 640 X Kochzonen Leistung (W) Durchmesser (mm) Leistung (W) Durchmesser (mm) Hinten links R 1700 180 R 2100 210

Hinten rechts R 1200 145 R 1200 145

Vorne links R 1200 145 R 1200 145

Vorne rechts R 1700 180 R 1700 180

Gesamtleistung 5800 6200

Kochfelder VRH 641 D C Kochzonen Leistung (W) Durchmesser (mm) Hinten links H 1200 145

Hinten rechts H 1400 160

Vorne links HD 2200/800 210/140

Vorne rechts H 1800 180

R=einfache Strahlerkochzone

Die nachstehenden Tabellen liefern nützliche Hinweise für einen optimalen Einsatz der verschiedenen Kochzonen.

VRH 641 D C Leistungs-stufe

Garart 1 Schmelzen von Butter und Schokolade

2/3 Erhitzen von Flüssigkeiten

4/5 Zubereitung von Cremes und Soßen

6/7 Suppenfleisch, Kalbsragout, Süßspeisen

8/9 Reis- oder Nudelgerichte

10/11 Garen bei starker Hitze: Steaks, Fisch, Omelettes

VRH 600 C - VRH 600 X - VRH 640 C - VRH 640 X Leistungs-stufe

Garart 1 Schmelzen von Butter und Schokolade

2/3 Erhitzen von Flüssigkeiten

4/5 Zubereitung von Cremes und Soßen

6/7 Suppenfleisch, Kalbsragout, Süßspeisen

8/9 Reis- oder Nudelgerichte

10/11 Garen bei starker Hitze: Steaks, Fisch, Omelettes

Die Restwärmeanzeigen bleiben auch nach

Ausschalten der Kochzonen noch so lange

eingeschaltet, bis die Temperatur der entsprechenden

Heizelemente unter 60 °C sinkt, um Sie auf die

Verbrennungsgefahr aufmerksam zu machen.

Sie befinden sich auf der Backofen-Bedienblende und

erlauben die stufenlose Einstellung der Leistung jeder

einzelnen Kochzone (von 1 bis 12 oder von 1 bis 6).

Einstellung der erweiterbaren

Die erweiterbaren Kochzonen (konzentrisch oder

oval) besitzen im Unterschied zu den gewöhnlichen

Kochzonen zwei Heizkreise.

Möchten Sie nur die kleine Kochzone benutzen,

drehen Sie den Schalterknopf je nach gewünschter

Heizleistung auf eine Position zwischen 1 und 12.

Für die große Kochzone drehen Sie den

Schalterknopf zunächst auf die Position

stellen Sie dann die gewünschte Leistungsstufe ein.DE

 Das Gerät wurde entsprechend den strengsten

internationalen Sicherheitsvorschriften entworfen und

gebaut. Nachstehende Hinweise werden aus

Sicherheitsgründen geliefert und sollten aufmerksam

Praktische Ratschläge zum Einsatz des

So gibt Ihnen Ihr Kochfeld sein Bestes:

 Benutzen Sie Kochgeschirr mit flachem Boden, um

zu gewährleisten, dass der Boden vollständig auf

der Heizfläche aufliegt.

 Benutzen Sie Kochgeschirr, dessen Durchmesser

mit dem der Kochzone übereinstimmt, d.h. dessen

Boden die Kochzone ganz bedeckt, und somit die

gesamte Wärme genutzt wird.

 Achten Sie darauf, dass der Boden des

Kochgeschirrs trocken und sauber ist; nur so ist ein

perfektes Aufliegen des Geschirrbodens, sowie eine

lange Lebensdauer von Kochzone und Geschirr

 Vermeiden Sie den Einsatz von Kochgeschirr, das

auch auf Gasflammen verwendet wird: Die äußerst

hohe Hitzekonzentration der Gasbrenner könnte die

Topfböden leicht verformen und demnach die

korrekte Auflage beeinträchtigen.

 Lassen Sie niemals eine Kochzone eingeschaltet,

wenn kein Topf darauf steht. Auf diese Weise würde

die Kochzone in kürzester Zeit auf

Höchsttemperatur gebracht, was Schäden an den

Heizelementen zur Folge haben könnte.

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen

Einsatz im privaten Haushalt bestimmt.

 Das Gerät darf nicht im Freien aufgestellt werden,

auch nicht, wenn es sich um einen geschützten

Platz handelt. Es ist gefährlich, das Gerät Gewittern

und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht mit nassen oder

feuchten Händen oder Füßen und auch nicht, wenn

 Das Gerät darf nur von Erwachsenen und gemäß

den Hinweisen der vorliegenden

Bedienungsanleitung zur Zubereitung von

Lebensmitteln verwendet werden. Verwenden Sie

das Kochfeld nicht als Abstellfläche oder als

 Das Glaskeramikkochfeld ist stoßfest; dennoch

kann es durch Stöße bzw. Aufprall von spitzen

Gegenständen zerbrechen. Schalten Sie das

Kochfeld in einem solchen Fall vom Stromnetz und

wenden Sie sich an die Kundendienststelle.

 Vermeiden Sie, dass das Netzkabel anderer

Elektrogeräte in Kontakt mit heißen Kochfeldteilen

 Bitte berücksichtigen Sie, dass die Kochzonen noch

für ca. 30 Minuten nach dem Ausschalten sehr heiß

bleiben. Die Restwärme wird auf der

entsprechenden Anzeige eingeblendet (siehe

Inbetriebsetzung und Gebrauch).

Halten Sie sämtliche Gegenstände, die schmelzen

könnten, wie Plastikteile oder Kunststoffe sowie

Zucker oder stark zuckerhaltige Speisen von dem

Kochfeld fern. Achten Sie besonders auf

Verpackungsmaterial, Frischhaltefolie und Alufolie:

Wird derartiges Material auf den noch heißen oder

warmen Oberflächen belassen, können sie das

Kochfeld dauerhaft beschädigen.

 Sollte die Kochfeldoberfläche gesprungen sein,

schalten Sie das Gerät aus, um so mögliche

Stromschläge zu vermeiden.

 Stellen Sie Stieltöpfe und Pfannen immer mit nach

innen gerichteten Griffen auf die Kochstelle, um

jegliches Risiko durch unbeabsichtigtes Anstoßen

 Ziehen Sie den Netzstecker nicht am Netzkabel aus

der Steckdose, sondern nur am Netzstecker selbst.

 Ziehen Sie vor der Reinigung oder v

Wartungsmaßnahmen stets den Netzstecker aus

Legen Sie bitte keine Metallgegenstände (Messer,

Löffel, Deckel usw.) auf das Kochfeld; sie könnten

 Kinder dürfen nicht mit dem Gerät spielen.

 Das Gerät ist nicht zur Verwendung durch

Personen (einschließlich Kinder) mit

eingeschränkten körperlichen, geistigen oder

Wahrnehmungsfähigkeiten oder aber ohne

ausreichende Erfahrung und Produktkenntnis

geeignet, sofern sie nicht durch eine für ihre

Sicherheit verantwortliche Person beaufsichtigt

werden oder zuvor Anleitungen zum

Gerätegebrauch erhalten haben.28

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom

Stromnetz zu trennen.

Reinigung Ihres Gerätes

 Der Einsatz von Scheuermitteln oder scharfen oder

chemischen Reinigungsmitteln, wie Backofensprays,

Fleckenentferner, Rostentfernungsmittel, Reiniger in

Pulverform und Scheuerschwämme, die die Oberfläche

des Kochfeldes hoffnungslos beschädigen würden, ist

zu vermeiden.  Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

 Zur täglichen Pflege genügt es, das Kochfeld mit

einem feuchten Schwamm abzuwischen und mit

Küchenpapier abzutrocknen.

 Bei besonders starker Verschmutzung sollte ein

spezielles Reinigungsmittel für Glaskeramik

verwendet werden; anschließend ist das Kochfeld mit

Wasser abzuspülen und sorgfältig abzutrocknen.

 Starke Verschmutzungen lassen sich mit einem

Schaber (Klingenschaber) entfernen. Sie sollten so

schnell wie möglich - und nicht erst nach Abkühlen

des Kochfeldes - entfernt werden, um zu vermeiden,

dass sich die Verschmutzungen festsetzen. Gute

Ergebnisse lassen sich auch mit einem -für

Glaskeramik geeigneten Spezialschwamm aus

Edelstahlwolle - und einer einfachen Spüllauge

 Auf dem Kochfeld versehentlich geschmolzene

Alufolie, Plastikteile oder Kunststoffe, sowie

Zuckerreste müssen umgehend mit einem

Schaber von der noch warmen Oberfläche entfernt

 Nach der Reinigung kann das Kochfeld mit einem

Pflegeprodukt nachbehandelt werden: Der

unsichtbare Schutzfilm, den ein solches Produkt

hinterlässt, schützt die Oberfläche vor eventuell

überkochenden Speisen. Es empfiehlt sich, diese

Nachbehandlung bei lauwarmem oder

abgekühltem Gerät vorzunehmen.

 Achten Sie bitte darauf, das Kochfeld nach der

Reinigung stets mit klarem Wasser abzuspülen

und anschließend abzutrocknen. Rückstände der

Reinigungsmittel könnten sich nämlich bei der

nächsten Benutzung des Kochfeldes ihrerseits

Auf den Edelstahlteilen könnten Flecken

zurückbleiben, sollte stark kalkhaltiges Wasser oder

phosphorhaltiges Spülmittel für längere Zeit darauf

Es ist ratsam, das Kochfeld nach der Reinigung gut

nachzuspülen und abzutrocknen. Wird versehentlich

Wasser darauf verschüttet, muss es sofort sorgsam

getrocknet werden.  Einige Kochfelder sind mit einem Aluminiumrahmen versehen, der Edelstahl sehr ähnlich ist. Verwenden

Sie bitte keine Produkte zur Reinigung und

Entfettung, die nicht für Aluminium geeignet sind.

Demontage des Kochfeldes

Sollte sich die Abnahme des Kochfeldes als

erforderlich erweisen, verfahren Sie bitte wie folgt:

1. Schrauben Sie die Schrauben aus, die zur

Befestigung der seitlichen Zentrierungsfedern

2. lockern Sie die Schrauben der Eck-

3. nehmen Sie das Kochfeld aus dem

Möbelausschnitt heraus.

 Wir empfehlen dringlich, Innenmechanismen nicht

eigenhändig zu reparieren. Kontaktieren Sie bei

Störungen bitte den Kundendienst.

Nur bei einigen Modellen.Manual de
