BEDIENUNGSANLEITUNG K 3C55 (X) INDESIT

Installation und Gebrauch

Herd mit Multifunktions-Backofen und Glaskeramik-

Installation- und Gebrauch 13

Um die Leistungsfähigkeit und Sicherheit Ihres Gerätes zu gewährleisten, bitten wir, Folgendes zu beachten:

• Wenden Sie sich ausschließlich an unsere anerkannten Kundendienst-Zentren

• Verlangen Sie, dass nur Original-Ersatzteile verwendet werden.

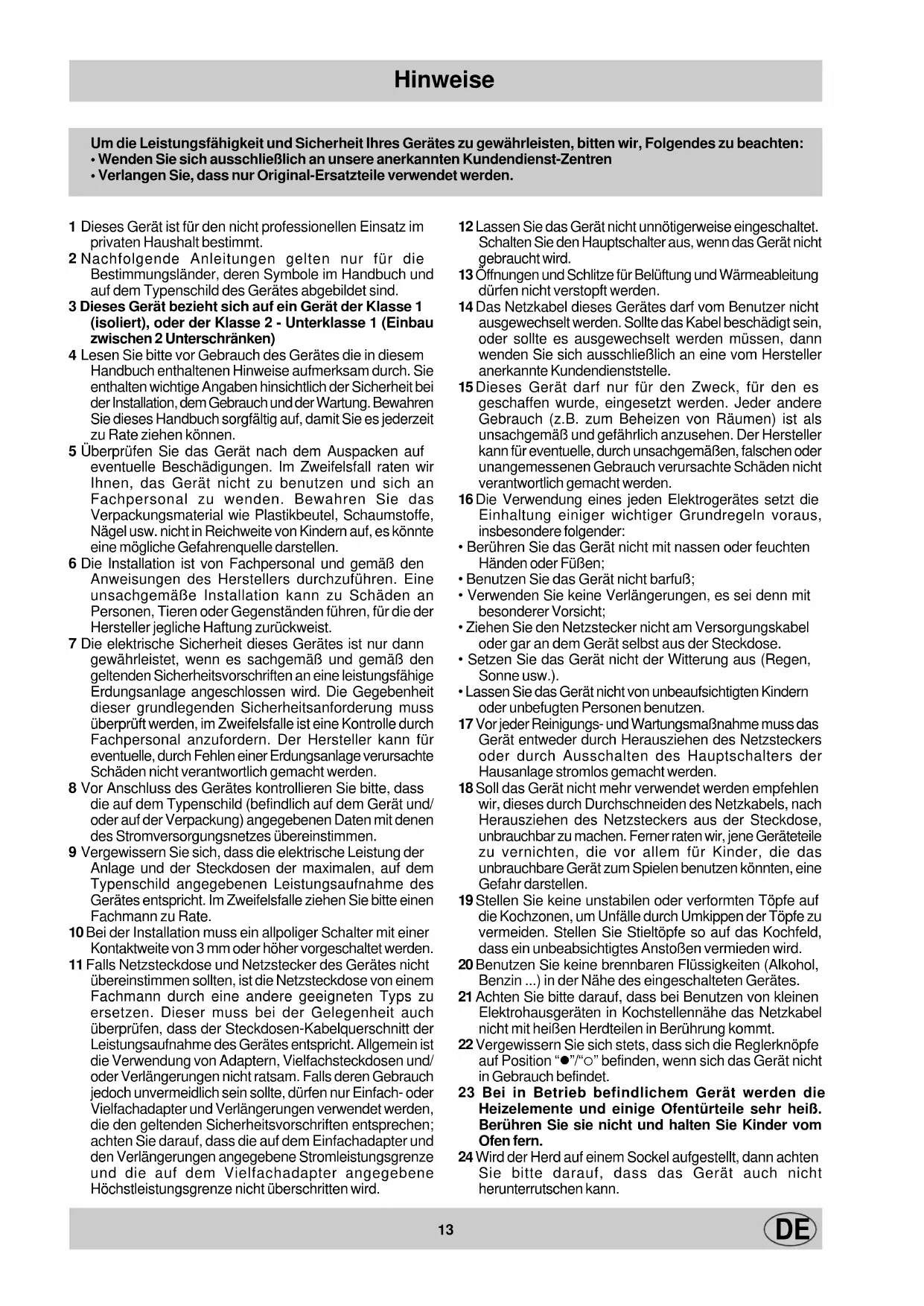

1 Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

2 Nachfolgende Anleitungen gelten nur für die

Bestimmungsländer, deren Symbole im Handbuch und

auf dem Typenschild des Gerätes abgebildet sind.

3 Dieses Gerät bezieht sich auf ein Gerät der Klasse 1

(isoliert), oder der Klasse 2 - Unterklasse 1 (Einbau

zwischen 2 Unterschränken)

4 Lesen Sie bitte vor Gebrauch des Gerätes die in diesem

Handbuch enthaltenen Hinweise aufmerksam durch. Sie

enthalten wichtige Angaben hinsichtlich der Sicherheit bei

der Installation, dem Gebrauch und der Wartung. Bewahren

Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit

zu Rate ziehen können.

5 Überprüfen Sie das Gerät nach dem Auspacken auf

eventuelle Beschädigungen. Im Zweifelsfall raten wir

Ihnen, das Gerät nicht zu benutzen und sich an

Fachpersonal zu wenden. Bewahren Sie das

Verpackungsmaterial wie Plastikbeutel, Schaumstoffe,

Nägel usw. nicht in Reichweite von Kindern auf, es könnte

eine mögliche Gefahrenquelle darstellen.

6 Die Installation ist von Fachpersonal und gemäß den

Anweisungen des Herstellers durchzuführen. Eine

unsachgemäße Installation kann zu Schäden an

Personen, Tieren oder Gegenständen führen, für die der

Hersteller jegliche Haftung zurückweist.

7 Die elektrische Sicherheit dieses Gerätes ist nur dann

gewährleistet, wenn es sachgemäß und gemäß den

geltenden Sicherheitsvorschriften an eine leistungsfähige

Erdungsanlage angeschlossen wird. Die Gegebenheit

dieser grundlegenden Sicherheitsanforderung muss

überprüft werden, im Zweifelsfalle ist eine Kontrolle durch

Fachpersonal anzufordern. Der Hersteller kann für

eventuelle, durch Fehlen einer Erdungsanlage verursachte

Schäden nicht verantwortlich gemacht werden.

8 Vor Anschluss des Gerätes kontrollieren Sie bitte, dass

die auf dem Typenschild (befindlich auf dem Gerät und/

oder auf der Verpackung) angegebenen Daten mit denen

des Stromversorgungsnetzes übereinstimmen.

9 Vergewissern Sie sich, dass die elektrische Leistung der

Anlage und der Steckdosen der maximalen, auf dem

Typenschild angegebenen Leistungsaufnahme des

Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen

10 Bei der Installation muss ein allpoliger Schalter mit einer

Kontaktweite von 3 mm oder höher vorgeschaltet werden.

11 Falls Netzsteckdose und Netzstecker des Gerätes nicht

übereinstimmen sollten, ist die Netzsteckdose von einem

Fachmann durch eine andere geeigneten Typs zu

ersetzen. Dieser muss bei der Gelegenheit auch

überprüfen, dass der Steckdosen-Kabelquerschnitt der

Leistungsaufnahme des Gerätes entspricht. Allgemein ist

die Verwendung von Adaptern, Vielfachsteckdosen und/

oder Verlängerungen nicht ratsam. Falls deren Gebrauch

jedoch unvermeidlich sein sollte, dürfen nur Einfach- oder

Vielfachadapter und Verlängerungen verwendet werden,

die den geltenden Sicherheitsvorschriften entsprechen;

achten Sie darauf, dass die auf dem Einfachadapter und

den Verlängerungen angegebene Stromleistungsgrenze

und die auf dem Vielfachadapter angegebene

Höchstleistungsgrenze nicht überschritten wird.

12 Lassen Sie das Gerät nicht unnötigerweise eingeschaltet.

Schalten Sie den Hauptschalter aus, wenn das Gerät nicht

13 Öffnungen und Schlitze für Belüftung und Wärmeableitung

dürfen nicht verstopft werden.

14 Das Netzkabel dieses Gerätes darf vom Benutzer nicht

ausgewechselt werden. Sollte das Kabel beschädigt sein,

oder sollte es ausgewechselt werden müssen, dann

wenden Sie sich ausschließlich an eine vom Hersteller

anerkannte Kundendienststelle.

15 Dieses Gerät darf nur für den Zweck, für den es

geschaffen wurde, eingesetzt werden. Jeder andere

Gebrauch (z.B. zum Beheizen von Räumen) ist als

unsachgemäß und gefährlich anzusehen. Der Hersteller

kann für eventuelle, durch unsachgemäßen, falschen oder

unangemessenen Gebrauch verursachte Schäden nicht

verantwortlich gemacht werden.

16 Die Verwendung eines jeden Elektrogerätes setzt die

Einhaltung einiger wichtiger Grundregeln voraus,

insbesondere folgender:

• Berühren Sie das Gerät nicht mit nassen oder feuchten

• Benutzen Sie das Gerät nicht barfuß;

• Verwenden Sie keine Verlängerungen, es sei denn mit

besonderer Vorsicht;

• Ziehen Sie den Netzstecker nicht am Versorgungskabel

oder gar an dem Gerät selbst aus der Steckdose.

• Setzen Sie das Gerät nicht der Witterung aus (Regen,

• Lassen Sie das Gerät nicht von unbeaufsichtigten Kindern

oder unbefugten Personen benutzen.

17 Vor jeder Reinigungs- und Wartungsmaßnahme muss das

Gerät entweder durch Herausziehen des Netzsteckers

oder durch Ausschalten des Hauptschalters der

Hausanlage stromlos gemacht werden.

18 Soll das Gerät nicht mehr verwendet werden empfehlen

wir, dieses durch Durchschneiden des Netzkabels, nach

Herausziehen des Netzsteckers aus der Steckdose,

unbrauchbar zu machen. Ferner raten wir, jene Geräteteile

zu vernichten, die vor allem für Kinder, die das

unbrauchbare Gerät zum Spielen benutzen könnten, eine

19 Stellen Sie keine unstabilen oder verformten Töpfe auf

die Kochzonen, um Unfälle durch Umkippen der Töpfe zu

vermeiden. Stellen Sie Stieltöpfe so auf das Kochfeld,

dass ein unbeabsichtigtes Anstoßen vermieden wird.

20 Benutzen Sie keine brennbaren Flüssigkeiten (Alkohol,

Benzin ...) in der Nähe des eingeschalteten Gerätes.

21 Achten Sie bitte darauf, dass bei Benutzen von kleinen

Elektrohausgeräten in Kochstellennähe das Netzkabel

nicht mit heißen Herdteilen in Berührung kommt.

22 Vergewissern Sie sich stets, dass sich die Reglerknöpfe

auf Position “l”/“¡” befinden, wenn sich das Gerät nicht

in Gebrauch befindet.

23 Bei in Betrieb befindlichem Gerät werden die

Heizelemente und einige Ofentürteile sehr heiß.

Berühren Sie sie nicht und halten Sie Kinder vom

24 Wird der Herd auf einem Sockel aufgestellt, dann achten

Sie bitte darauf, dass das Gerät auch nicht

herunterrutschen kann.14

Die nachstehend aufgeführten Anweisungen sind an den

Fachinstallateur gerichtet und gelten als Leitlinien zur

korrekten technischen Installation, Einstellung und Wartung

gemäß den geltenden Richtlinien.

Wichtig: Vor jeder Einstellung, Wartung usw. muss das Gerät

vom Stromnetz getrennt werden.

Das Gerät kann neben Unterschränke installiert werden, deren

Höhe die des Kochfeldes nicht überragt. Um eine korrekte

Installation des Herdes zu gewährleisten, sind folgende

Vorsichtsmaßregeln zu beachten:

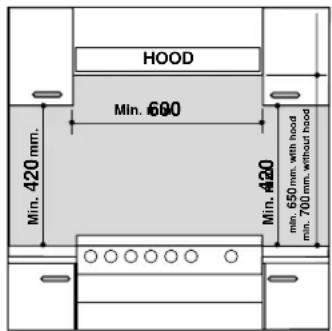

a) Die angrenzenden Schränke, deren Höhe die des

Kochfeldes überschreiten, müssen einen Abstand von

mindestens 200 mm vom Rand des Kochfeldes

b) Dunstabzugshauben sind gemäß den in den

Gebrauchsanleitungen der Dunstabzugshaube

aufgeführten Anweisungen zu installieren und zwar in

einem Abstand von mindestens 650 mm.

c) Die an die Dunstabzugshaube angrenzenden

Hängeschränke müssen in einem Abstand von

mindestens 420 mm vom Kochfeld aufgehängt werden

Sollte der Herd unter einem Hängeschrank installiert

werden, muss bei Anbringen letzteren ein Abstand von

mindestens 700 mm (Millimeter) vom Kochfeld eingehalten

werden, wie auf der Abbildung veranschaulicht.

e) Der Ausschnitt muss die in der Abbildung angegebenen

Abmessungen aufweisen.

Um den Herd eben ausrichten zu können, werden

höhenverstellbare Stellfüße mitgeliefert (siehe Abb. 1), die in

die entsprechenden Sitze (in den unteren Geräteecken)

eingeschraubt werden können.

Das Netzkabel ist je nach der Art des Elektroanschlusses

zu bemessen (siehe nachfolgendes Anschlussschema).

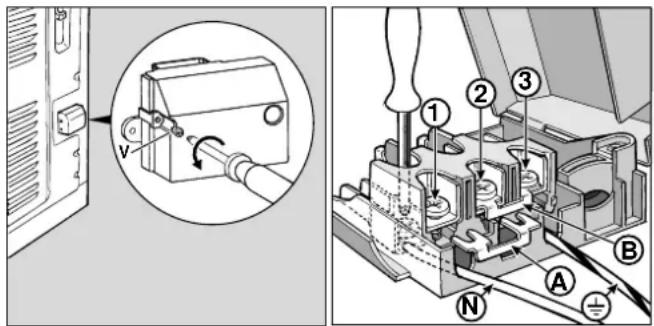

Installation des Netzkabels

Öffnen des Klemmengehäuses:

• Die Schraube “V” ausschrauben.

• Deckel des Klemmengehäuses öffnen (Deckel des

Unterteils abziehen)

Zur Installation des Netzkabels verfahren Sie nun wie folgt:

• Die Anschlüsse A-B je nach Art des gewünschten

Anschlusses gemäß dem Schaltbild der Abbildung 3

Anmerkung: Diese Anschlüsse sind werkseitig für einen 230

V Einphasen-Anschluss vorgesehen ( die Kontakte 1-2-3 sind

untereinander verbunden). Die Brücke 4-5 befindet sich im

unteren Teil des Klemmengehäuses.

) wie auf der Abbildung

veranschaulicht anschließen und mittels der

entsprechenden Schrauben befestigen.

• Die restlichen Drähte an den Klemmen 1-2-3 befestigen.

• Das Netzkabel in der entsprechenden Kabelklemme

befestigen, den Deckel wieder schließen und mittels der

Schraube “V” befestigen.

Anschluss des Netzkabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die

auf dem Typenschild angegebene Belastung. Wird das Gerät

direkt an das Stromnetz angeschlossen, ist ein allpoliger

Schalter mit einer Kontaktweite von mindestens 3 mm

vorzuschalten. Dieser Schalter muss der Strombelastung und

den geltenden Richtlinien entsprechen (der Erdleiter darf nicht

durch den Schalter unterbrochen werden). Das Netzkabel

muss so verlaufen, dass es an keiner Stelle eine Temperatur

erreicht, die 50°C über der Raumtemperatur liegt. Vor dem

Anschluss stellen Sie bitte sicher, dass:

• der Leitungsschutzschalter (Sicherungen etc.) und die

Hausanlage die Belastung durch das Gerät tragen können

(siehe Typenschild);

• die Versorgungsanlage mit einer den gesetzlichen

Bestimmungen und Vorschriften entsprechenden Erdung

• die Steckdose oder der allpolige Schalter bei installiertem

Herd leicht zugänglich ist.15

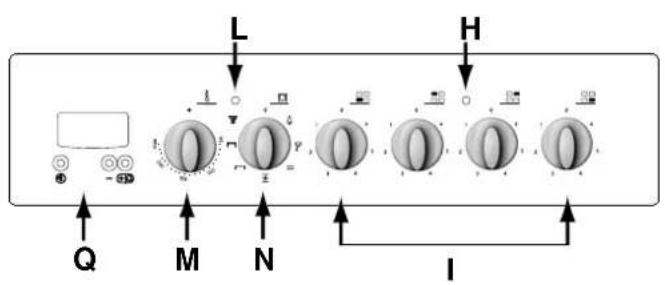

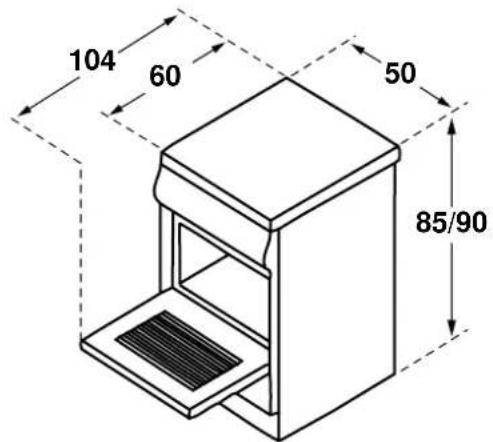

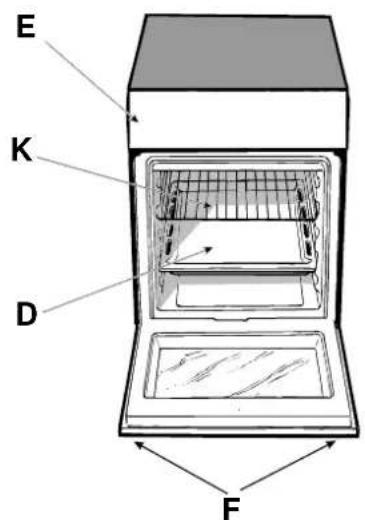

F E K D M I N L Q H Technische Eigenschaften BackofenAbmessungen (BxTxH) 39x41x34 cmNutzvolumen 54 LiterBedarfsspitze des Backofens 2100 WGlaskeramik-KochfeldVorne links 1200 WHinten links 1700 WHinten rechts 1200 WVorne rechts 1700 WBedarfsspitze des Glaskeramik-Kochfeldes 5800 WENERGIE-ETIKETTRichtlinie 2002/40/EG über die Etikettierung vonElektrobacköfenNorm EN 50304Energieverbrauch Erzwungene KonvektionHeizfunktion: HeißluftDeklarierte Energieverbrauchsklasse Natürliche KonvektionHeizfunktion: StatischSpannung und Frequenzsiehe TypenschildNutzabmessungen des Geschirrwagens:Breite: 42 cmTiefe: 44 cmHöhe: 23 cm % Dieses Gerät entspricht den folgenden EG-Richtlinien:-06/95/ EWG vom 12.12.06 (Niederspannung) undnachfolgenden Änderungen;-04/108/ EWG vom 15.12.04 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen;

-90/396/ EWG vom 29.06.90 und nachfolgenden Änderungen; Herd mit Multifunktions-Backofen und Glaskeramik-Kochfeld D. Fettpfanne bzw. BackblechE. Schalterblende F. Verstellbare Füße bzw. Beine H. Kochzonen-BetriebsanzeigeleuchteI. Kochzonen-SchalterK. BackofenrostL. Temperatur-KontrollleuchteM. Temperaturregler N. Funktionswähler

Q. Uhr mit Minutenzähler Entsorgung von Elektroaltgeräten Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte (WEEE) dürfen

Elektrohaushalts-Altgeräte nicht über den herkömmlichen

Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung unddas Recycling der beinhalteten Materialien zu optimierenund die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dassElektrohaushaltsgeräte gesondert entsorgt werdenmüssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekteEntsorgung ihrer Elektrohaushaltsgeräte zu erhalten.16

Die Wahl der einzelnen Funktionen erfolgt mittels der auf der

Schalterblende angeordneten Schalter.

Achtung:Vor erstmaligem Gebrauch des Backofens und des

Grills sollten diese für ca. 30 Minuten in Betrieb gesetzt

werden. Achten Sie dabei darauf, dass sich kein Backgut im

Backofen befindet, der Temperaturregler auf Höchsttemperatur

eingestellt ist, die Gerätetür geschlossen ist, und die Küche

währenddessen ausreichend gelüftet wird. Der hierbei evtl.

entstehende Geruch wird durch das Verdunsten der zum

Schutz des Backofens und des Grills während des Zeitraums

zwischen Produktion und erster Inbetriebnahme aufgetragenen

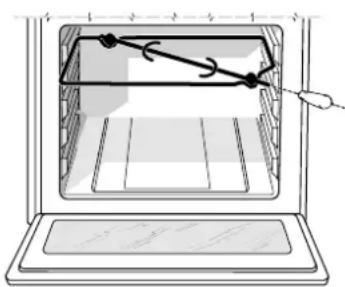

Achtung: Verwenden Sie die unterste Einschubhöhe bitte

nur bei Einsatz des Bratspießes (wo vorhanden). Für alle

anderen Gararten ist diese Führungsschiene nicht zu

verwenden. Stellen Sie bei in Betrieb befindlichem Backofen

auch niemals Kochgeschirr auf den Backofenboden, Sie

könnten hierdurch das Email beschädigen. Stellen Sie Ihr

Kochgeschirr (Auflaufformen, Alufolien, usw.) auf die mit dem

Gerät gelieferten und in die Führungsschienen eingesetzten

Der ‘5 Cuochi’ -Backofen vereint in einem einzigen Gerät die

Vorzüge der herkömmlichen „statischen“ Backöfen und die

der modernen “Heißluft”-Backöfen.

Es handelt sich um ein äußerst vielseitiges Gerät, das es

Ihnen ermöglicht, zwischen 5 einfachen und sicheren Brat-/

Backmethoden wählen zu können. Eingestellt werden die

Garfunktionen des “5 Cuochi” mittels der beiden Drehknöpfe:

M - Temperaturregler

Bei jeder von der mit dem Symbol “o” gekennzeichneten

Position ‘AUS’ abweichenden Einstellung des

Funktionswählers schaltet sich die Backofenbeleuchtung ein.

Drehen Sie den Schalter auf & ein, schaltet sich die

Backofenbeleuchtung ein, auch wenn kein Heizelement

aktiviert wurde. Die Beleuchtung bleibt während des Bratens

bzw. Backens eingeschaltet, und ist ein Zeichen dafür, dass

sich der Backofen in Betrieb befindet.

Temperaturregler “M”: beliebige Einstellung

Dank des an der Backofenrückwand installierten Gebläses

zirkuliert Luft in Raumtemperatur um das aufzutauende

Gut. Auf diese Weise können alle Arten von Speisen

aufgetaut werden, vor allem jedoch empfindliche Speisen,

die keine Hitze vertragen, wie beispielsweise: Eistorten,

Creme- oder Sahnetorten, Obsttorten usw. Auf diese Weise

ersparen Sie die Hälfte der Zeit, die Sie normalerweise

zum Auftauen benötigen. Bei Fisch, Fleisch oder Brot

können Sie das Auftauen mit Hilfe der Funktion “Heißluft”

beschleunigen. Stellen Sie hierzu eine Temperatur von 80°

Temperaturregler “M”: zwischen 50°C und Max.

Auf dieser Einstellung schalten sich die beiden Heizelemente,

das untere und das obere, ein. Dies ist der klassische

Backofen unserer Großmütter, der jedoch, was

Wärmeverteilung und Energieeinsparung anbelangt, auf ein

außergewöhnliches Niveau gebracht wurde. Der statische

Backofen ist unübertrefflich bei der Zubereitung von

Eintopfgerichten wie: Kohl mit Schweinerippchen, Stockfisch

auf spanische Art, Stockfisch mit Tomatensoße,

Kalbsgeschnetzeltes mit Reis usw.... Ausgezeichnete

Resultate erzielen Sie bei der Zubereitung von Rind- und

Kalbfleischgerichten wie: Schmorbraten, Ragout, Gulasch,

Wild, Lammkeule, Schweinslende usw., die eine lange Garzeit

und ständige Zugabe von Flüssigkeit erfordern. Diese

Backofenfunktion bietet immer noch das beste System zum

Backen von Kleingebäck und Kuchen, zum Garen von Obst,

sowie zum Garen von Auflaufgerichten bzw. Gerichten in

geschlossenen Backformen. Bei Einsatz des statischen

Backofens schieben Sie bitte jedes Mal nur ein Backblech

ein, da ein gleichzeitiges Garen bzw. Backen auf mehreren

Ebenen keine gleichmäßige Hitzeverteilung gewährleistet. Je

nach Einsatz der verschiedenen Einschubhöhen, kann die

Unter- bzw. Oberhitze optimal genutzt werden. Verwenden

Sie die oberen Einschubhöhen, wenn mehr Oberhitze verlangt

wird, und die unteren, wenn mehr Unterhitze verlangt wird.

Temperaturregler “M”: zwischen 50°C und Max.

Die Heizelemente schalten sich ein und das Gebläse wird in

Betrieb genommen. Dank der konstant gehaltenen und im

Backofen gleichmäßig verteilten Heißluft werden die Speisen

sehr gleichmäßig gegart bzw. gebacken. Es können auch

gleichzeitig mehrere Gerichte unterschiedlicher Art gegart

werden, vorausgesetzt es werden keine unterschiedlichen

Gartemperaturen verlangt. Es können bis zu 2 Einschubhöhen

gleichzeitig verwendet werden. Beachten Sie hierzu die

Hinweise des Abschnitts “Gleichzeitiges Garen auf mehreren

Diese Funktion eignet sich besonders für Gratin-Gerichte,

wie auch für Speisen, die längere Garzeiten erfordern, wie:

Lasagna, Nudelaufläufe, Brathähnchen mit Kartoffeln usw.

Bei Fleischgerichten eignen sich ganz besonders gut Braten

zum Garen im Heißluftbackofen. Dank der optimalen

Hitzeverteilung können niedrigere Temperaturen eingestellt

werden, es tritt weniger Fleischsaft aus, das Fleisch bleibt

demnach zarter und der Gewichtsverlust wird eingeschränkt.

Besonders geschätzt wird der Heißluftbackofen bei der

Zubereitung von Fisch, der auf diese Weise mit wenig Zutaten

gegart werden kann, wodurch Aussehen und Geschmack

unveränderlich erhalten bleiben.

Dessert: Hefekuchen gelingen ganz besonders im

Die “Heißluft”-Funktion kann auch zum Auftauen von Fleisch

und Brot eingesetzt werden. Stellen Sie hierzu den

Temperaturregler auf 80°C ein. Zum Auftauen delikater

Speisen stellen Sie jedoch entweder eine Temperatur von

60°C ein, oder verwenden nur die kalte Umluft

(Temperaturregler demnach auf 0°C).

Temperaturregler "M”: zwischen 50°C und Max.

Das obere Heizelement schaltet sich ein.

Diese Funktion kann zum kurzen Überbacken bereits gegarter

Speisen verwendet werden.

Temperaturregler “M”: zwischen 50°C und Max.

Das mittlere obere Heizelement schaltet sich ein und der

Drehspieß wird in Betrieb genommen.

Durch die äußerst hohe Temperatur und die direkt auf das

Grillgut gerichtete Hitze wird das Fleisch auf der Oberseite

rasch gebräunt, somit tritt kein Fleischsaft aus und das

Fleisch bleibt zarter. Die Grillfunktion eignet sich ganz

besonders für solche Speisen, die eine äußerst hohe Oberhitze

verlangen: Rinder- und Kalbssteaks, Entrecôte, Fleischfilet,

Der Abschnitt “Praktische Back-/Brathinweis” enthält einige

Beispiele zum Einsatz des Backofens.17

Temperaturregler “M”: zwischen 50°C und Max.

Das mittlere obere Heizelement schaltet sich ein und das

Gebläse wird in Betrieb genommen.

Außer der einseitigen Strahlungshitze zirkuliert Heißluft im

Innern des Backofens. Hierdurch wird ein Verbrennen der

Speisenoberflächen verhindert, die Hitze dringt tiefer in die

Speisen ein. Der Umluftgrill garantiert ein absolutes Gelingen

von: Fleisch/Gemüsespießen, Bratwürsten,

Schweinerippchen, Lammkoteletts, pikantes Huhn, Wachteln

mit Salbei, Schweinefilet usw. ...

Grillen Sie bitte bei geschlossener Backofentür.

Die Grill-Funktion ist unübertrefflich bei der Zubereitung

folgender Fischgerichte: Barsch-, Thunfisch- und

Schwertfischschnitten, gefüllte Tintenfische usw. ...

Zur Inbetriebnahme des Drehspießes verfahren Sie wie folgt:

a) Schieben Sie die Fettpfanne auf die 1. (unterste) Führung;

b) schieben Sie die Drehspießhalterung auf die 3. Führung

(von unten) und stecken Sie den Spieß durch das

entsprechende Loch in die auf der Backofenrückwand

befindliche Vorrichtung;

c) setzen Sie den Drehspieß durch Drehen des

Funktionswählers “N” auf in Betrieb.

Elektronischer Minutenzähler (Q)

Bei eingeschaltetem Backofen könnte die Tür sehr heiß

werden, demnach sollten Kinder ferngehalten werden.

Der Minutenzähler fungiert als Uhr und auch als Minutenuhr

mit rückwärtig ablaufender Zeitrechnung.

Anmerkung: Sämtliche Funktionen werden nach ca. 7

Sekunden ab der Einstellung aktiv.

Nach dem Netzanschluss oder nach einem Stromausfall blinkt

auf dem Display die Anzeige: 0 00

• Drücken Sie die Taste v und stellen Sie daraufhin

mittels der Tasten s und J die genaue Uhrzeit ein. Zum

Schnelllauf halten Sie die Tasten gedrückt.

Für ein eventuelles Neueinstellen der Uhrzeit ist Vorstehendes

Minutenzähler-Funktion

Durch Drücken der Taste n erhalten Sie Zugriff auf diese

Funktion, auf dem Display erscheint die Anzeige “n”. Jeder

Druck auf die Taste t entspricht einer Erhöhung der Zeit

um 10 Sekunden, bis 99 Minuten und 50 Sekunden.

Drücken Sie diese Taste weiter, erfolgt die Zeiterhöhung in

1 Minuten-Schritten, bis maximal 10 Stunden.

Mittels der Taste s schalten Sie die Zeit zurück.

Nach Einstellen der gewünschten Zeit startet die

rücklaufende Zeitrechnung. Ist die Zeit abgelaufen,

vernehmen Sie ein kurzes Tonsignal, das durch Drücken

einer beliebigen Taste ausgeschaltet werden kann.

Die eingestellte Zeit kann eingeblendet und somit abgelesen

werden, indem Sie die Taste v drücken, durch das Symbol

“n” wird angezeigt, dass die Minutenzähler-Funktion

eingestellt wurde. Nach ca. 7 Sekunden schaltet das

Display automatisch wieder auf die Minutenanzeige zurück.

Löschen einer bereits eingestellten Zeit

Drücken Sie die Taste s bis 0 l 00 angezeigt wird.

Lautstärkenregelung des Alarmsignals

Nach Einstellung der Uhr und entsprechender Bestätigung

kann mittels der Taste s die Lautstärke des Alarmsignals

Die Backofenbeleuchtung

Diese wird durch Drehen des Funktionswählers “N” auf das

Symbol eingeschaltet. Sie beleuchtet das Ofeninnere und

bleibt eingeschaltet, solange sich irgendein elektrisches

Backofenheizelement in Betrieb befindet.

Temperatur-Kontrollleuchte (L)

Diese zeigt die Aufheizphase an; die Kontrollleuchte erlischt

nach Erreichen der mittels des Temperaturreglers eingestellten

Temperatur im Backofeninnern. Das nun abwechselnde

Aufleuchten und Erlöschen der Kontrolllampe ist ein Zeichen

dafür, dass der Thermostat korrekt arbeitet, und demnach

die Backofentemperatur konstant gehalten wird.18

DE Praktische Back-/Brathinweise

Der Backofen stellt Ihnen eine umfangreiche Programmpalette

zur Verfügung, um jede Speise optimal garen zu können. Im

Laufe der Zeit werden Sie dieses vielseitige Gerät optimal zu

nutzen wissen, demnach gelten die nachstehenden

Anleitungen nur als Richtlinie, die Sie durch Ihre persönliche

Erfahrung erweitern können.

Schieben Sie das Backwerk immer in den heißen Backofen;

halten Sie die Vorheizzeit (10-15 Minuten) stets ein. Die

Temperaturen liegen normalerweise bei 160 - 200°C. Öffnen

Sie während des Backens nicht die Backofentür, um ein

Zusammenfallen des Kuchens zu vermeiden.

Für Geflügel und Fisch ist eine niedrigere Temperatur

einzustellen. (150°C - 175°C) Für Rinderbraten, der außen

gut angebraten, innen aber saftig bleiben soll, ist das Fleisch

bei hoher Temperatur (200220°C) rasch anzubraten, um dann

auf eine niedrigere Temperatur überzugehen. Als Richtlinie

gilt: Je größer der Braten, desto niedriger die Temperatur und

um so länger die Bratzeit. Legen Sie das Fleisch auf die

Mitte des Rostes und schieben Sie die Fettpfanne darunter.

Schieben Sie den Rost so ein, dass er sich in der Mitte des

Backofens befindet. Sollte mehr Unterhitze erforderlich sein,

dann verwenden Sie die unterste Einschubhöhe.

Gleichzeitiges Garen auf mehreren Einschubhöhen

Soll auf zwei Einschubhöhen gegart werden, dann wählen

Sie bitte nur die Funktion “Heißluft”, denn nur diese

ermöglicht ein solches Garen.

• Ihr Backofen hat insgesamt 5 Einschubhöhen. Beim

Heißluftgaren verwenden Sie jedoch bitte nur die beiden

mittleren Einschubhöhen, die oberste und die unterste ist

zu direkt der Heißluft ausgesetzt, wodurch empfindliche

Gerichte leicht verbrennen könnten.

• Verwenden Sie im Allgemeinen die 2. und die 4.

Einschubhöhe von unten, wobei die 2. für die Speisen

verwendet werden sollte, die mehr Hitze verlangen. Zum

Beispiel: Bei gleichzeitigem Zubereiten von Fleischbraten

für den Braten und die 4. für empfindliche Speisen.

• Sollen Gerichte, die unterschiedliche Gartemperaturen und

-zeiten verlangen, gleichzeitig gegart werden, dann stellen

Sie eine mittlere der beiden erforderlichen Gartemperaturen

ein, und garen die empfindlichere Speise auf der vierten

Ebene (von unten). Nehmen Sie die Speise, die eine

kürzere Garzeit erfordert, zuerst aus dem Backofen.

• Schieben Sie die Fettpfanne auf die unterste und den

Grillrost auf die oberste Führung.

• Soll auf mehr als einer Ebene Pizza gebacken werden,

dann stellen Sie den Thermostaten auf 220°C; vergessen

Sie nicht, dass der Backofen mindestens 15 Minuten gut

vorgeheizt werden muss. Im allgemeinen wird die auf der

vierten Einschubhöhe befindliche Pizza etwas später gar,

nehmen Sie deshalb die Pizza, die sich auf der zweiten

Ebene befindet, etwas früher aus dem Backofen und

lassen die andere noch für ein paar Minuten weitergaren.

Der Backofen ermöglicht Ihnen zwei unterschiedliche

Grillarten. Verwenden Sie die Funktion “Oberhitze” für

kleine Portionen. Auf dieser Einstellung liegt der

Energieverbrauch bei nur 1200 W, und ist demnach ideal für

kleines Grillgut, wie: z.B- überbackenes Toastbrot,

Legen Sie das Grillgut auf die Mitte des Rostes, da nur

der mittlere Teil des oberen Heizwiderstandes

eingeschaltet ist. Grillgut auf den Eckzonen des Grills

Die Funktion “Grill” ermöglicht das Garen auf der

gesamten Rostoberfläche. Schalten Sie diese Funktion ein,

wenn der ganze Rost mit Grillgut belegt ist und eine

gleichmäßige Bräunung gewünscht wird.

Wichtig: Grillen Sie bei geschlossener Backofentür, dadurch

erzielen Sie nicht nur optimale Ergebnisse, sondern sparen

auch Energie (ca. 10%).

Bei Einsatz der Grillfunktionen sollte der Thermostat auf die

höchste Stufe eingestellt werden. Dies bedeutet jedoch nicht,

dass, falls erforderlich, nicht auch niedrigere Temperaturen

eingestellt werden können.

Setzen Sie den Grillrost in die oberen Führungen (siehe Ta-

belle) ein, und schieben Sie die Fettpfanne unter das Grillgut

(unterste Führung), um abtropfendes Fett aufzufangen und

Rauchbildung zu vermeiden.

Die Einstellung “Umluftgrill” ist äußerst praktisch für

rasches Grillen, die vom Grill ausgestrahlte Heißluft wird

besser verteilt, wodurch gleichzeitig die Oberseite gebräunt

und die Unterseite gegart wird. Der Umluftgrill ermöglicht das

Garen großer Braten oder Geflügel, ohne Einsatz des

Bratspießes. Auf dieser Einstellung können bereits gegarte

Gerichte noch kurz überbacken werden. (Nudelaufläufe usw.)

Setzen Sie den Grillrost auf die 2. oder 3. Führung (siehe

Tabelle), und schieben Sie die Fettpfanne unter das Grillgut,

um abtropfendes Fett aufzufangen und Rauchbildung zu

vermeiden. Bei gleichzeitigem Einsatz dieser Funktion und

dem Bratspieß (nur bei einigen Modellen) kann auch auf dem

Backblech (1. Ebene) gegart werden, wie z.B.: Kartoffeln usw.

Der Kuchen ist zu trocken

Stellen Sie das nächste Mal eine um 10°C höhere

Backtemperatur ein und verkürzen Sie die Backzeit.

Der Kuchen fällt zusammen

Verwenden Sie weniger Flüssigkeit und stellen Sie

eine um 10°C niedrigere Backtemperatur ein.

Der Kuchen ist an der Oberseite zu dunkel

Wählen Sie eine niedrigere Einschubhöhe, eine

niedrigere Temperatur und verlängern Sie die

Der Kuchen ist außen gut gebacken aber innen

Verwenden Sie weniger Flüssigkeit, reduzieren Sie die

Temperatur, verlängern Sie die Backzeit.

Der Kuchen löst sich nicht aus der Form

Fetten Sie die Kuchenform gut ein und bestäuben Sie

sie mit etwas Mehl oder legen Sie Backpapier in die

Ich habe (bei Heißluftbetrieb) auf mehreren Ebenen

gegart, und nicht alle Gerichte sind gleichförmig

Stellen Sie eine niedrigere Temperatur ein.

Es ist nicht erforderlich, die auf mehreren Ebenen

gegarten Speisen gleichzeitig aus dem Ofen zu

DE AA B Anleitungen zum Einsatz des Glaskeramik-Kochfeldes

Die Kochfelder sind mit elektrischen Heizstrahlern bestückt,

die sich unter den Kochzonen befinden, die bei Inbetriebnahme

B. Kontrolllampen, die darauf aufmerksam machen, dass die

entsprechenden Zonen eine Temperatur von 60°C

übersteigen, auch wenn die Kochzone bereits

ausgeschaltet wurde.

Beschreibung der Heizelemente

Die Strahlungsbeheizung erfolgt mittels runder

Heizelemente, die innerhalb von nur 10-20 Sekunden nach

dem Einschalten rot aufglühen.

Anleitungen zum Einsatz des Glaskeramik-

Um optimale Leistungen Ihres Glaskeramik-Kochfeldes zu

gewährleisten, sind beim Kochen einige grundsätzliche

Maßnahmen zu beachten.

• Auf Glaskeramik-Kochfeldern kann jede Art von

Kochgeschirr verwendet werden. Die Böden müssen

jedoch perfekt glatt sein. Ein stärkerer Boden garantiert

jedoch eine gleichmäßigere Hitzeverteilung.

• Achten Sie darauf, dass der Topfboden die Kochzone

gänzlich ausfüllt: sonst geht ungenutzte Energie verloren.

• Achten Sie darauf, dass der Boden des Geschirrs trocken

und sauber ist: Hierdurch wird eine optimale Auflage auf

der Kochzone sowie eine längere Lebensdauer Ihres

Glaskeramik-Kochfeldes und Ihrer Töpfe gewährleistet.

• Vermeiden Sie den Einsatz von Kochgeschirr, das bereits

auf Gasherden verwendet wurde. Durch die stark

konzentrierte Hitze der Gasbrenner könnten sich die Böden

etwas verformt haben, und somit keine optimalen

Kochresultate bei Einsatz auf einem Glaskeramik-

Kochfeld mehr gewährleisten.20

DE Praktische Ratschläge zum Einsatz der Kochzonen

Kochzonenschalter (I)

Die Herde können mit Standard-, Schnellaufheiz- und

Automatik-Kochzonen in unterschiedlichen Kombinationen,

bestückt sein (die Schnellaufheizkochzone ist durch einen

roten Punkt gekennzeichnet, die Automatik-Kochzone durch

eine Alu-Diskette in der Mitte).

Um zu große Wärmeverluste und Schäden an den Kochzonen

zu vermeiden, sollten Sie Töpfe und Pfannen mit glattem

Boden verwenden, deren Durchmesser nicht kleiner ist, als

Der Tabelle können Sie entnehmen, welche Kochzone und

welche Einstellung für eine gewählte Garart am besten

Kochzonen-Betriebsanzeigeleuchte

Diese Anzeigeleuchte blinkt auf, wenn eine Kochzone

Pos. Normal- oder Schnellkochzone

Zum Garen von Gemüse und Fisch

Zum langsamen Garen von Kartoffeln

(Dämpfen), Gemüsesuppen, Hülsefrüchten

Zum Fertiggaren großer Speisemengen,

Zum Braten (mittlere Hitze)

Zum Braten (starke Hitze)

Zum Anbraten oder zum schnellen Aufkochen21

DE Praktische Back-/Brathinweise

Alle tiefgefrohrenen Speisen

Kalbs- oder Rinderbraten

Pizza (auf 2 Ebenen)

Brathähnchen + Kartoffeln

Windbeutel (auf 2 Ebenen)

Gebäck (auf 2 Ebenen)

Biskuitböden (auf 1 Ebene)

Biskuitböden (auf 2 Ebenen)

Nachgaren von Speisen - 3/4 15 220 -

Seezungen und Tintenfische

Tintenfisch- und Krebsspieße

Kalbfleisch am Spieß

Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Bei Einsat

des Grills oder des Umluftgrills ist die Fettpfanne auf die unterste Führung zu schieben.22

DE Reinigung und Pflege des Backofens

Vor jeder Reinigung und Pflege, wie auch vor

Wartungsmaßnahmen muss das Gerät vom Stromnetz

getrennt werden. Um eine lange Lebensdauer des Backofens

zu gewährleisten, muss er regelmäßig gründlich gereinigt

werden. Beachten Sie hierbei, dass:

• für die Reinigung kein Dampfgerät verwendet werden darf;

• die emaillierten und selbstreinigenden Teile nur mit

lauwarmem Wasser und nicht mit Scheuermitteln oder

scharfen Reinigungsmitteln, die diese Teile beschädigen

könnten, zu reinigen sind;

• der noch lauwarme Backofen möglichst nach jedem

Gebrauch mit warmem Wasser und Spülmittel gereinigt,

mit klarem Wasser nachgespült und sorgfältig

• auf den Edelstahlteilen Flecken zurückbleiben könnten,

sollte stark kalkhaltiges Wasser oder ein scharfes

(phosphorhaltiges) Spülmittel für längere Zeit darauf stehen

bleiben. Es ist ratsam, diese Teile nach der Reinigung

gut nachzuspülen und trocken zu reiben. Übergekochtes

Wasser muss ebenfalls beseitigt werden;

• Reinigen Sie auch die Schalterblende regelmäßig, um

zu vermeiden, dass Unreinheiten und Fett darauf

ablagern. Verwenden Sie weiche Schwämme oder

weiche Tücher, um die emaillierten Teile sowie die

Hochglanzteile aus Edelstahl nicht zu verkratzen.

Reinigung des Kochfeldes

Reinigen Sie das Kochfeld vor Kochbeginn mit einem feuchten

Tuch, um sämtliche Staubreste oder eventuelle alte Kochreste

zu beseitigen. Das Kochfeld sollte regelmäßig mit lauwarmer

milder Spüllauge gereinigt werden. Glaskeramikfelder sollten

von Zeit zu Zeit auch mit einem entsprechenden, im Handel

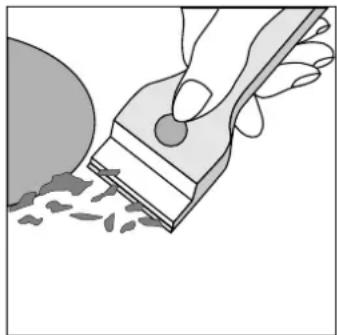

erhältlichen Spezialreiniger behandelt werden. Entfernen Sie

zuerst sämtliche Fettspritzer oder Kochreste mit einem für

Glas geeigneten Klingenschaber B (nicht

Reinigen Sie das Kochfeld, wenn es noch lauwarm ist,

verwenden Sie hierzu ein weiches Papiertuch und ein

geeignetes Reinigungsmittel. Spülen Sie es dann klar nach

und reiben Sie es mit einem sauberen weichen Tuch trocken.

Versehentlich geschmolzene Alufolie, Plastikteile oder

Kunststoffe müssen sofort mit einem Klingenschaber entfernt

werden, da sonst die Oberfläche beschädigt würde. Dasselbe

gilt für Zuckerreste oder stark zuckerhaltige Speisereste.

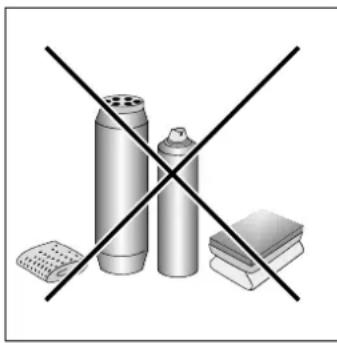

Verwenden Sie absolut keine Scheuerschwämme oder

sonstige Scheuermittel. Vermeiden Sie auch den Einsatz

von chemischen Reinigungsmitteln, wie Backofensprays oder

Austausch der Backofenlampe

• Ziehen Sie den Netzstecker (wenn zugänglich) aus der

Steckdose, oder unterbrechen Sie die Stromzufuhr zum

Backofen durch Abschalten des allpoligen Schalters.

• Drehen Sie die Glasabdeckung der Lampenhalterung

• Schrauben Sie die Lampe heraus und ersetzen Sie diese

durch eine hitzebeständige Lampe (300°C) gleicher

Eigenschaften und Bauform:

- Spannung 230/240 V

• Setzen Sie die Glasabdeckung wieder ein und stellen Sie

die Stromversorgung zum Backofen wieder her.

Wo erhalte ich diese?

SWISSCLEANER WK TOP Andere Spezialreiniger für

Haushaltswarengeschäft

De elektronische timer (Q)
