Produkttyp	Toplader-Waschmaschine
Marke	HOTPOINT-ARISTON
Modell	ECOT6D 1491
Abmessungen (B x H x T)	40 x 85 x 60 cm
Waschkapazität	6 kg
Maximale Schleuderdrehzahl	1400 U/min
Stromversorgung	230-240 V ~ 50 Hz
Waschprogramme	Baumwolle, Synthetik, Mix 30', Mix 15', Baby, Seide/Vorhänge, Wolle, Schnellschleudern, Schonschleudern, Spülen, Abpumpen
Sonderfunktionen	Vorwäsche, Super Spülen, Bügelleicht, Schnell, Eco Wash, Startzeitvorwahl, Speicher, Tastensperre
Wasserdruck	0,05 - 1 MPa (0,5 - 10 bar)
Verbrauch im Standby	Aus: 1 W, Ein: 1 W
Auswuchtsystem	Ja, automatisch
Sicherheit	Deckelverriegelung, Tastensperre, Kindersicherung
Art der Waschmittelschublade	3 Fächer (Vorwäsche, Hauptwäsche, Weichspüler)
Wartung	Reinigung der Schublade, zugänglicher Pumpenfilter, Kontrolle des Zulaufschlauchs
Trommelmaterial	Edelstahl (vermutlich)

Häufig gestellte Fragen - ECOT6D 1491 (EU) HOTPOINT-ARISTON

Was tun, wenn die Waschmaschine nicht angeht?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Steckdose Strom führt. Wenn das Problem weiterhin besteht, drücken Sie die EIN/AUS-Taste. Lesen Sie den Abschnitt 'Störungen und Abhilfe' in der Anleitung.

Warum startet der Waschgang nicht?

Stellen Sie sicher, dass der Deckel richtig geschlossen ist, die EIN/AUS-Taste gedrückt wurde und der Wasserhahn geöffnet ist. Möglicherweise ist eine Startzeitvorwahl programmiert. Siehe 'Wie führe ich einen Waschgang durch'.

Wie reinige ich den Pumpenfilter?

Trennen Sie das Gerät vom Stromnetz, entfernen Sie die vordere Sockelblende, schrauben Sie den Filterdeckel gegen den Uhrzeigersinn ab, reinigen Sie das Innere, schrauben Sie ihn wieder auf und setzen Sie die Blende wieder ein. Siehe 'Wartung und Pflege'.

Was tun bei Wasseraustritt?

Überprüfen Sie, ob der Zulaufschlauch richtig angeschraubt ist, die Waschmittelschublade nicht verstopft ist und der Ablaufschlauch korrekt befestigt ist. Wenn das Leck weiterhin besteht, schließen Sie den Wasserhahn und kontaktieren Sie den Kundendienst.

Wie verwende ich die Startzeitvorwahl?

Wählen Sie ein Programm, drücken Sie dann die Taste STARTZEITVORWAHL, bis die gewünschte Verzögerung (auf dem Display angezeigt) erreicht ist. Das entsprechende Symbol leuchtet auf. Zum Abbrechen drücken Sie bis 'OFF'.

Warum vibriert die Maschine beim Schleudern?

Überprüfen Sie, ob die Transportschrauben entfernt wurden, das Gerät waagerecht steht (vordere Füße verstellbar) und es nicht mit Möbeln in Kontakt ist. Auch eine Unwucht in der Beladung kann die Ursache sein.

Wie reinige ich die Waschmittelschublade?

Drücken Sie die Taste an der Vorderseite der Schublade und ziehen Sie sie nach oben. Reinigen Sie sie unter fließendem Wasser mit einer Bürste, entfernen Sie die Siphons aus den Fächern 1 und 2, spülen Sie sie aus und bauen Sie alles wieder zusammen.

Was tun, wenn der Fehlercode F-01 angezeigt wird?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Warten Sie etwa 1 Minute, schließen Sie es wieder an und schalten Sie es ein. Wenn der Code weiterhin angezeigt wird, wenden Sie sich an den technischen Kundendienst.

Wie aktiviere ich die Tastensperre?

Halten Sie die Taste TASTENSPERRE etwa 2 Sekunden lang gedrückt. Das leuchtende Symbol zeigt an, dass das Bedienfeld gesperrt ist. Zum Deaktivieren wiederholen Sie den Vorgang.

Was ist die maximale Beladung für die Spezialprogramme?

Für das Programm 'Mix 30' beträgt die maximale Beladung 3 kg. Für 'Mix 15': 1,5 kg. Für 'Wolle' und 'Seide': 1 kg. Für 'Baby': 2 kg. Beachten Sie die Angaben in der Programmtabelle.

BEDIENUNGSANLEITUNG ECOT6D 1491 (EU) HOTPOINT-ARISTON

Szufladka na硬度piorace

Bedienungsanleitungen

Deutsch

INHALTSVERZEICHNIS

Installation 38-39

Auspacken und Aufstellen

Wasser- und Elektroanschlüsse

Erster Waschgang

Technische Daten

DE

Beschreibung Ihres Waschvollautomaten, 40-41

Bedienblende

Display

So offen und schlieBen Sie die Wäschetrommel

Durchführung eines Waschprogramms, 42

Unwuchtkontrollsystem

ECOT6D 1491

Programme und Funktionen, 43

Programmabelle

Waschfunktionen

Waschmittel und Wäsche 44

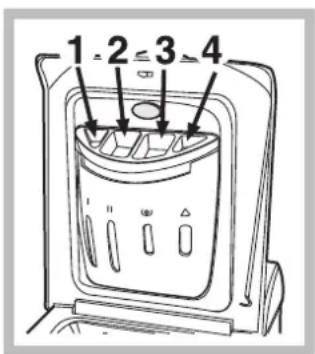

Waschmittelschublade

Vorsortieren der Wäsche

Sonderprogramme

Vorsichtsmaßregeln und Hinweise 45

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Reinigung und Pflege 46

Wasser- und Stromversorgung abstellen

Reinigung des Gerätes

Pflege der Geräteür und Trommel

Reinigung der Pumpe

Kontrolle des Wasserzulaufschlauchs

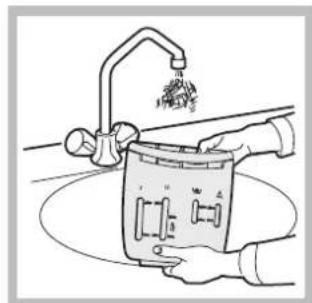

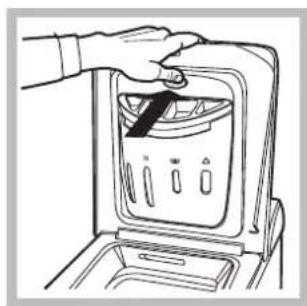

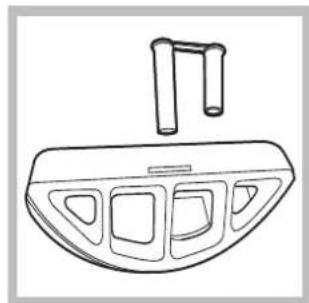

So kann der Waschmittelbehälter gereinigt werden

Störungen und Abhilfe 47

Kundendienst 48

DE

! Es ist äußert st wichtig, diese Bedienungsanleitung sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu konnen. Sorgen Sie davon, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der neue Inhaber die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerat auspacken.
2. Sicherstellen, dass der Wasschvollautomat keine Transportschaden erlitten hat. Im Falle einer Beschädigung Gerätitte nicht anschließen, sondern den Kundendienst anfordern.

3. Die vier Transportschutzschrauben ausschrauben und das an der Rückwand befindliche Gummiteil nebst entsprechendem Distanzstück abnehmer (siehe Abbildung).

4. Die LÖcher mittels der mitgelieferten Kunststoffstöpsel schreiben.

5. Sümmtliche Teile aufbewahren: Soltte der Waschvollautomat erneut transportiert werden müssen, müssen diese Teile wieder eingesetzt werden.

Zur Beachtung: Im Falle einer Wiederverwendung sind die kurzeren Schrauben oben einzusetzen.

! Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschvollautomat muss auf einem ebenen, festen Untergrund aufgestellt werden, ohneihn an Wände, Möbelteile oder ähnliches anzulehnen.
2. Soltte der Boden nicht perfekt eben sein, müssen die Unebenheiten durch An-bzw. Ausdrehen der vorderen Stellfübe ausgegliedchen werden (siehe Abbildung), der auf

der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2^ nicht überschreiben.

Eine prazise Nivellierung verleht dem Gerät die erforderliche Stabilität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken des Gerätes vermieden werden. Bei Teppichböden müssen die Stellüße so reguliert werden, dass ein ausreichender Freiraum zur Belüfung unter dem Waschvollautomaten gewährleistet ist.

Aufstellen, Versetzen

Sollte Ihr Geraet mit einem Spezialgestell mit einziehbaren Raedern ausgestattet sein, kann das Geraet muehels verschoben werden. Um diesen Gestell herunter zu halten, ziehen Sie den links unter dem Sockel befindlichen Hebel, und versetzen dann die Waschmaschine. Bringen Sie das Radgestell anschließend

wieder in die ursprüngliche Stellung zurück. Das Gerät steht so fest und sichere auf dem Boden (siehe Abbildung).

Wasser- und Elektroanschluss

Anschluss des Zulaufschlauches

1. Schrauben Sie den Wasserschlauch an einen Kaltwasserhahn mit 3 / 4 ZollGewindeanschluss an (siehe Abbildung).

Lassen Sie das Wasser vom dem Anschluss so lange auslaufen, bis klares Wasser austritt.

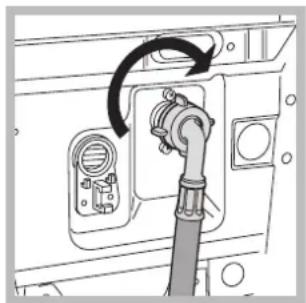

1. Schlieben Sie das andere Ende des Schlauches an den oben rechts am Rückteil des Waschvollautomaten befindlichen Wasseranschluss an (siehe Abbildung).
2. Der Schlaucharf hierbei nicht eingeklemmt oder abgekneftt werden.

! Der Wasserdruck muss innerhalb der Werte liegen, die in der Tabelle der Technischen Daten angegebenen sind (siehe nebenstehende Seite).
! Solte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sichitte an einen Fachhändler oder an einen autorisierten Fachmann.

Anschluss des Ablaufschlauches

SchlieBen Sie den Ablaufschauch ohneihn damit abzuknicken an einen geeigneten Abfluss an. Die Mindestablaufhöhe beträgt 65 -100 cm (gemessen vom Boden), oder hangen Sie diesen mittels des Schlauchhalters gesichert in ein Becken oder Wanne ein;

Befestigen Sie diesen mittels des mitgelieferten Schlauchhalters z.B. an einen Wasserhahn (siehe Abbildung). Das frei Ablaufschlauchendearf nicht unter Wasser positioniert werden.

! Veränderungsschlüche sollenn nicht eingesetzt werden. Solle this unvermeidlich sein, muss die Veränderung denselben Durchmesser des Originalschlauchs aufweisen und darf eine Langle von 150 cm nicht überschreiben.

Stromanschluss

Vor Einfugen des Netzsteckers in die Steckdose ist sicher-zustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;
• die Steckdose die in den Technischen Daten angegebenen Höchstlast des Gerätesträgt (siehe darüberstehende Tabelle);
• die Stromspannung den in den Technischen Daten angegebenen Werten entspricht (siehe nebenstehende Tabelle);
• die Steckdose mit dem Netzstecker des Waschvollautomaten kompatibel ist. Andernfalls muss der Netzstecker (oder die Steckdose) ersetzt werden.

! Der Waschvollautomatarf nicht im Freien installiert werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Esist gefährlich,das Gerat Gewittern und Unwettern auszusetzen.

! Die Steckdose sollte nach installiertem Gerät weniger zugänglich sein.

!Verwenden Sieittekeine Verlangerungen oder Mehrfachstecker.
Das Netzkabelarf nichtgebogen bzw.eingeklemmt werden.
! Das Versorgungskabelarf nur durch autorisierte Fachkräfte ausgetaucht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollen den diese Vorschriften nicht疃 beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Gebrauch erst einen Waschgang (mit Waschmittel) ohne Wäsche durchlaufen. Stellen Sie hierzu das Waschprogramm ein.

Technische Daten
Modell	ECOT6D 1491
Abmessungen	Breite 40 cmHohe 85 cmTiefe 60 cm
Fassungsvermögen	1 bis 6 kg
Elektroan-schlüsse	Siehe das am Gerät befindliche Typenschild.
Wasseran-schlüsse	Höchstdruck 1 MPa (10 bar)Mindestdruck 0,05 MPa (0,5 bar)Trommelvolumen 42 Liter
Schleudertouren	bis zu 1400 U/min.
Prüpfprogramme gemäß der Richtlinien1061/2010 und1015/2010.	Programm ℃; Temperatur60°C und 40°C (Drücken Taste TEMPERATURE).
CE	Dieses Gerät entspricht den folgen-den EG-Richtlinien:- 2004/108/CE (elektromagnetische Verträglichkeit)- 2006/95/CE (Niederspannung)- 2002/96/CE

Beschreibung Ihres Waschvollautomaten

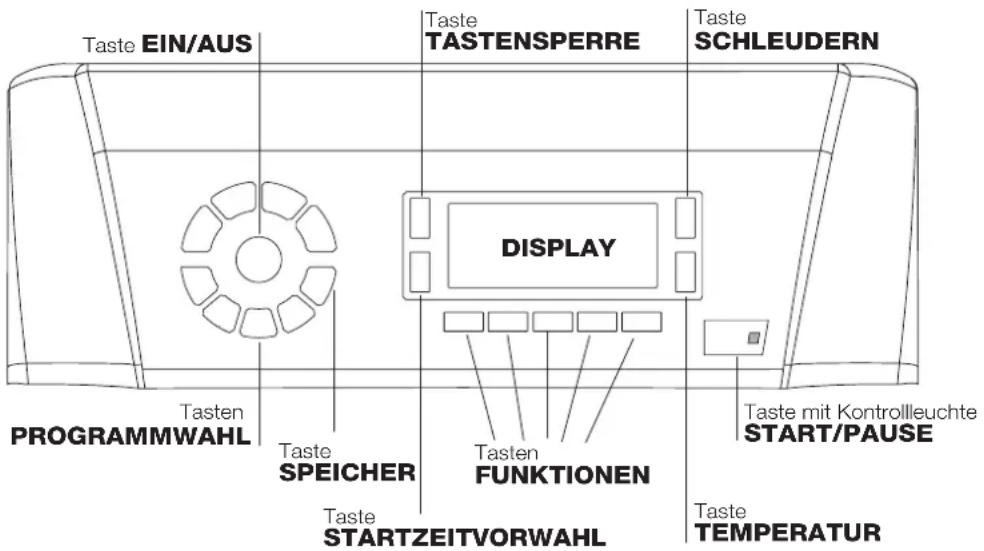

Bedienblende

Taste EIN/AUS): Drucken Sie kurz auf die Taste, um das Gerät ein- bzw. auszuschalten. Die Kontrolleuchte START/PAUSE, die langsam grün blinkt, zeit an, dass das Gerät eingeschaltet ist. Um den Waschvollautomaten während eines Waschgangs auszuschalten, muss die Taste etwas länger gedrückt werden (ca. 2 Sekunden); ein kurzer oder ein ungewöllter Druck bewirkt kein Auschalten des Gerätes. Das Ausschalten des Gerätes während ein laufenden Waschprogramms loscht den gesamten Waschzyklus.

Tasten PROGRAMMWAHL: zur Einstellung des gewünschten Programms (siehe "Programmtabelle").

Taste SPEICHER: Halten Sie die Taste gedrückt, um einen Waschzyklus und die gewünschten Individualisierungseinstellungen zu speichern. Um einen bereits gespeicherten Zyklus abzurufen, drücken Sie die Taste SPEICHER.

Tasten FUNKTIONEN: Drucken Sie die Taste, um die gewünschte Funktion auszuwahlen. Auf dem Display schaltet sich die entsprechende Kontrollleuchte ein.

Taste SCHLEUDERN Drücken Sie die Taste, um die Schleudergeschwindigkeit herabzusetzen oder das Schleudern ganz auszuschreiben. Der Wert wird auf dem Display angezeigt.

Taste TEMPERATURE: Drucken Sie die Taste, um die Temperatur herabzusetzen: Der Wert wird auf dem Display angezeigt

Taste TASTENSPERRE: Zur Aktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt. Das eingeschaltete Symbol zeigt an, dass die Bedienblende gespert ist. Auf diese Weise wird verhindert, dass ein Programm aus Versehen geändert wird, vor allem, wenn keine Kinder im Hause sind.

Zur Deaktivierung der Sperre der Bedienblende halten Sie die Taste ca. 2 Sekunden lang gedrückt.

Taste STARTZEITVORWAHL Zur Vorwahl der Startzeit des gewählten Programms drucken Sieitte diese Taste. Dieszeitverzogierung wird auf dem Display angezeigt.

Taste mit Kontrolleuche START/PAUSE: Sobald die grüne Kontrolleuche auf langsames Blinklicht schaltet, drücken Sie die Taste, um den Waschgang zu starten. Nach Ingangsetzung des Programms schaltet die Kontrolleuche auf Dauerlicht. Um den Waschgang zu unterbrechen, drucken Sie erneut die Taste; die Kontrolleuche schaltet auf orangefarbenes Blinklicht. Wenn das Symbol nicht leuchtet, kann die Gerätetur geöffnet werden. Um das Programm an der Stelle, an der es unterbrochen wurde, wieder in Gang zu setzen, drucken Sie die Taste ernut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch ist diese Waschmaschine mit einem automatischen Ausschalsystem (Standby) ausgestattet, das nach 30 Minuten des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die Taste EIN/AUS und warten Sie, bis sich die Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 1 W

Verbrauch in Left-On: 1 W

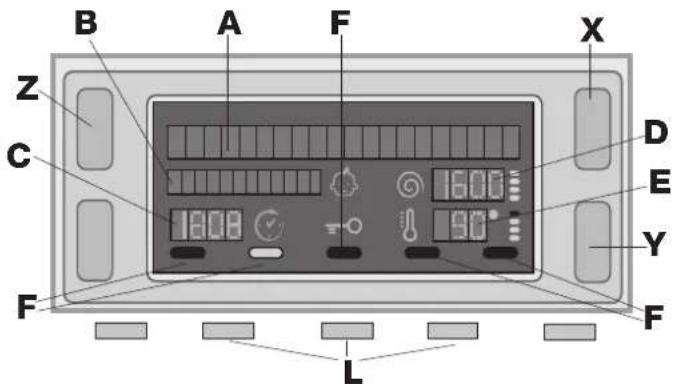

Display

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen A und B werden das ausgewählte Waschprogramm, die laufende Waschphase und alle Angaben zum Programmfortschnitt angezeigt.

In der Zeilenreihe C werden die Restzeit bis zum Ende des laufenden Waschvorgangs und bei Einstellung einer STARTZEITVORWAHL die bis zum Start des ausgewählten Programms verbleibende Zeit angezeigt.

In der Zeilenreihe D wird der Höchstwert der Schleudergeschwindigkeit angezeigt, die das Gerät für das eingestellte Programm zulässst; wenn das Programm keinen Schleudervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe E wird der Höchstwert der Temperatur angezeigt, der für das eingestellte Programm ausgewählten werden kann; wenn das Programm keine Temperatureinstellung vorsieht, bleibt die Zeilenreihe ausgeschelt.

Die Kontrollleuchten F sind den Funktionen zugeordnet und leuchten, wenn die ausgewählte Funktion mit dem eingestillten Programm kompatibel ist.

Symbol Geratetur gespert 0

Durch Leuchten des Symbols meldet das Gerät, dass die Geräteür gespeppt ist, um ein versehentliches Öffnen zu vermeiden. Zur Vermeidung einer evtl. Beschädigung warten Sie bis das Symbol erlischt, bevor Sie die Geräteür öffnen (ungeführ 3 Minuten).

NB: Wenn die Funktion STARTZEITVORWAHL aktiviert ist, kann die Geräteür nicht geöffnet werden. Zum Öffnen schalten Sie das Gerät mittels der Taste START/PAUSE auf Pause.

!Vor dem ersten Einschalten werden Sie zur Auswahl der Sprache aufgefordert, und das Display blendet automatisch das Menu zur Sprachauswahl ein.

Wahlen Sie die gewünschte Sprache mittels der Tasten X und Y aus und drücken Sie dann zum Bestätigten der Auswahl auf die Taste Z.

Soll die Sprache geändert werden, dann schalten Sie das Gerät aus, drücken Sie gleichzeitig die in der Abbildung mit L gekennzeichneten Tasten bis ein akustisches Signal ertont, schalten Sie nun das Gerät erneut ein und es wird das Menu zur Sprachauswahl angezeigt.

So öffnen und schreiben Sie die Waschetrommel

Abb.1

Abb. 2

Abb.3

Abb. 4

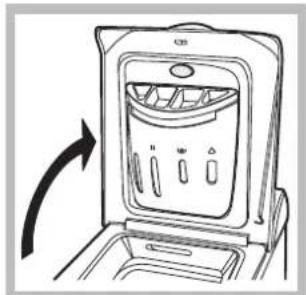

A) Offnen (Abb. 1):

Offnen Sie den äußeren Deckel ganz.

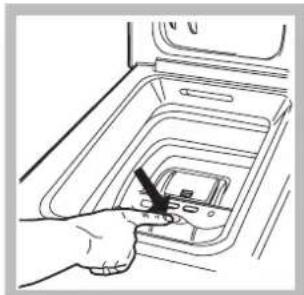

B) Offnen der Trommel (Soft opening): Drucken Sie mit einem Finger leicht auf die der Abb. 2 ersichtlichen Taste; die Tromm öffnet sich ganz sanft.

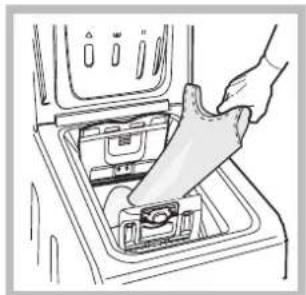

C) Einfüllen der Wäsche (Abb. 3).

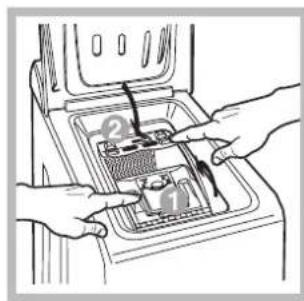

• SchlieBen Sie sorgfaltig die Wäschetrommel. SchlieBen Sie zuerst den vorderen Flügel und drücken Sie anschlieBend den hinteren Flügel auf;
• Stellen Sie sicher, dass sich die Haken des vorderen Flugels ordnungsgemäß in den entsprechenden Sitzen der hinteren Flugel befinden;
• Nach hörbarem Einrasten der Haken drücken Sie leicht auf beide Turen; sie dürfen nicht aufspringen;
• SchlieBen Sie abschreiben den auBeren Deckel.

E) Endposition der Trommel (Abb. 2):

Zum bequemen Be- und Entladen wird die Trommel nach Abschluss des Waschgangs wieder mit der Offnung nach oben platziert.

Durchführung eines Waschprogramms

DE

1. EINSCHALTEN DES GERÄTES. Drücken Sie auf die Taste ①woraufhin auf dem Display die Meldung WILLKOMMEN erscheid; die Kontrolleuchte START/ PAUSE blinkt langsam grün.

2. EINFULLEN DER WÄSCHE. Öffnen Sie die Gerätetur. Fällen Sie die Wäsche ein. Achten Sie hierbeiitte darauf, die in der Programmtabelle (auf der nachsten Seite) angegebene Wäschemenge nicht zu überschreiben.

3. DOSIERUNG DES WASCHMITTELS. Füllen Sie das Waschmittel in die entsprechenden Kammern (siehe "Waschmittel und Wäsche").

4. SCHLIESSEN SIE DIE GERÄTETÜR.

1. WAHL DES WASCHPROGRAMMS. Wahlen Sie das gewünschte Programm mittels einer der PROGRAMMWAHL-Tasten aus; die Bezeichnung des Programms wird auf dem Display angezeigt; dem Programm sind eine Temperatur und eine Schleudergeschwindigkeit zugeordnet, die jedoch geändert werden können. Auf dem Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.

Verwenden Sie hierzu die entsprchenden Tasten:

Anderung der Temperatur und/ oder Schleudern. Das Gerät wählt automatisch die für das eingestellte Programm vorgesehene maximale Temperatur sowie die maximale Schleudergeschwindigkeit. Diese können demnach nicht erhoht werden. Durch Drücken der Taste kann die Temperatur bis auf Kaltwäsche "OFF" herabgesetzt werden. Durch Drucken der Taste flann die Schleudergeschwindigkeit herabgesetzt oder der Schleudervorgang auf "OFF" ausgeschlossen werden. Ein weiterer Druck auf die Tasten bewirkt die Einstellung der möglichen Maximalwerte.

Startzeitvorwahl.

Zur Vorwahl der Startzeit des eingestellen Programms drucken Sie die entsprechende Taste bis die gewünschte Zeitverschiebung angezeigt wird. Sobald diese Zusatzfunktion aktiviert wird, leuchtet auf dem Display das Symbol auf Um die Startzeitvorwahr wieder zu deaktivieren, drucken Sie die Taste bis auf dem Display der Schriftzug "OFF" eingeblendet wird.

P Anderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Funktion; die der Taste entsprechende Kontrollleuchte schaltet sich damit ein.
• Durch erneutes Drucken der Taste kann die Funktion wieder ausgeschaltet werden; die Kontrollleuche erlischt.

! Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die Kontrolleuche auf

Blinklicht und die Funktion wird nicht aktiviert.

Ist die gewählte Funktion mit einer anderen bereits eingestellungen nicht kompatibel, schaltet die der ersten Funktion entsprechende Kontrollleuche auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuche der aktivierten Funktion schaltet auf Dauerlicht.

! Die Funktionen können eine Änderung der empfohlenen Beladungsmenge und/oder der Waschzeit bewirken.

1. STARTEN DES PROGRAMMS. Drücken Sie die Taste START/PAUSE. Die zugehörige Kontrollleuchte schaltet auf grünes Dauerlicht und die Gerätetur wird gesPERT (Symbol GERÄTETÜR GESPERRT leucht.) Wahrend des Programmablaufs erscheint auf dem Display die Bezeichnung der laufenden Programmphase. Um ein Programm während eines laufenden Waschgangs zu ändern, schalten Sie den Waschvollautomat mittels der Taste START/PAUSE auf Pause (die Kontrollleuchte START/PAUSE blinkt nun langsam orangefarben); wahlen Sie daraufhin das gewünschte Programm aus und drücken Sie erneut auf die Taste START/PAUSE. Um während eines laufenden Programms die Gerätetur zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetur geöffnet werden. Drücken Sie die Taste START/PAUSE erneut, um das Programm an der Stelle an der es unterbrochen wurde, wieder in Gang zu setzen.

2. ENDE DES PROGRAMMS. Das Programmende wird durch die Anzeige "PROGRAMMENDE" auf dem Display angezeigt. Wenn das Symbol GERÄTETÜR GESPERRT erlischt, kann die Gerätetur geöffnet werden. Öffnen Sie die Gerätetur,ephen men Sie die Wäsche hereaus und schalten Sie das Gerät aus.

! Mocht den Sie ein bereits in Gang gesetztes Waschprogramm loschen, drücken Sie die Taste otwas länger. Der Waschgang wird unterbrochen und das Gerät schaltet sich aus.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleudern zu vermeiden, verfügt das Gerät über ein Schleuderunwuchtsystem. Die Waschladung wird durch eine erhöhte Rotation der Trommel als die des WAschgangs ausbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer Versuche immer noch nicht korrekt verteil sein, schleudert das Gerät die Wäsche bei einer niedrigeren Geschwindigkeit als die der vorgesehenen Schleudergeschwindigkeit. Sollte die Wäsche extrem ungleichmäßige verteil sein, führt das Gerät anstelle des Schleudergangs einen Wäscheverteilungs-Zyklus durch. Um eine optimale Verteilung der Wäscheladung und damit eine korrekte Auswuchtung zu fördern, sollenen große und keine Wäscheteile gemisch eingefüllt werden.

Programme und Funktionen

Programmtabelle

Waschprogramme	Beschreibung des Programms	Max.Tempe-ratur(℃)	Max.Schleuder-Geschwin-digkeit(U/min)	Waschmittel			Max.Beladungs-mente (kg)	Resteutig-keit %	Energiever-brauch kWh Wasser gesamt it	Programm-dauer
				Vorwä-sche	Haup-twäsche	Weich-spürer
	Programme für die tägliches Wäsche
	Baumwolle (1-2): stark verschutzte Kochwäsche.	90°	1400	●	●	●	6	53	0,906	51
	Baumwolle: stark verschutzte Weil- und farbechte Buntwäsche.	60°	1400	●	●	●	6	-	-	-133
	Baumwolle (3): leicht verschutzte Weilwäsche und empfindliche Buntwäsche.	40°	1400	●	●	●	6	53	0,65	54
	Synthetik Robust (1° Drücken der Taste): stark verschutzte, farbechte Bun-twäsche.	60°	800	●	●	●	2,5	44	0,85	39
	Synthetik Robust (4): (1° Drücken der Taste): stark verschutzte, farbechte Buntwäsche.	40°	800	●	●	●	2,5	44	0,53	39
	Synthetik Fein (2° Drücken der Taste): leicht verschutzte farbechte Bun-twäsche.	40°	800	●	●	●	2,5	-	-	-72
	Mix 30' (1° Drücken der Taste): zum kurzen Auffrischen leicht verschutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	●	3	71	0,25	33
	Mix 15' (2° Drücken der Taste): zum kurzen Auffrischen leicht verschutzter Wäsche (nicht geeignet für Wolle, Seide und Handwäsche).	30°	800	-	●	●	1,5	71	0,08	29
	Spezialprogramme/Speicher
	Baby Zyklus: stark verschutzte empfindliche Buntwäsche.	40°	800	-	●	●	2	-	-	-118
M	Speicher: hiermit kann jeder beliebige Art von Waschgang gespeichert werden
	Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwäsche.	30°	0	-	●	●	1	-	-	-56
	Wolle / Cashmere: wolle, Kaschmir usw.	40°	800	-	●	●	1	-	-	-65
	Teilprogramme
	Hauptschleudern (1° Drücken der Taste).	-	1400	-	-	-	6	-	-	16
	Schonschleudern (2° Drücken der Taste).	-	800	-	-	-	2,5	-	-	12
	Spülen (1° Drücken der Taste).	-	1400	-	-	●	6	-	-	-36
	Abpumpon (2° Drücken der Taste).	-	0	-	-	-	6	-	-	2

Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art. Menge und Verteilung der Waschladung sowie der gewährten Zusatzfunktionen varieren.

Für alle Testinstitute:

1) Testprogramme gemäß Richtlinie 1061/2010: Programm (90°C) und eine Temperatur von 60°C und 40°C einstehen (Drücken Taste TEMPERATUR). Dieser Zyklus ist für den Waschvorgang von normal schutziger Baumwollwäschige geeignet; es ist der wirksamte in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C und 40°C zu waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.
2) Langes Baumwollprogramm: Programm (90°C) und eine Temperatur von 40°C einstellen (Drucken Taste TEMPERATUR).
3) Kurzes Baumwollprogramm: Programm (40°C).
4) Langes synthetikprogramm: Programm (1° Drücken der Taste); und eine Temperatur von 40°C einstellen (Drücken Taste TEMPERATUR).

Waschfunktionen

P Vorwäsche

Beim Wahlen dieser Funktion wird eine Vorwässe aktiviert, so dass auch hartnackige Flecken beseitigt werden.

NB: Füllen Sie das Waschpulver in die entsprechende Kammer ein.

!These Funktion kann zu den Programmen

Extraspülgang

Wahlen Sie diese Zusatzfunktion, wird die Spulwirkung erhöht und so ein optimales Ausspüssen des Waschmittels garantiert. Dies ist bereits angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

! These Funktion kann zu den Programmen, und "Abpumpen" nicht zugeschaltet werden.

Leichtbügeln

Bei Einstellung dieser Funktion wird zur Vermeidung einer Knitterbildung der Wasch- und Schleudergang entsprechend geändert. Beim Programmen bleibt am Ende des Zyklus das Wasser in der Maschine, die Kontrolleuche der Funktion LEICHTBÜGELN und die der Taste START/PAUSE blinken (orange) und auf dem Display wird "SPÜLSTOPP" angezeigt.

Zum Abpumpen des Wassers oder zur Entnahme der Wäsche muss die Taste START/PAUSE oder die Taste LEICHTBÜGELN gedrückt werden.

! These Funktion kann zu den Programmen, und "Abpumpen" nicht zugeschaltet werden.

Zur Verkürzung des Waschgangs und gleichzeitiger Einsparung von Wasser und Strom.

!These Funktionkann zu den Programmen 念 ，，，，

Eco Wash

Die Funktion Eco Wash tragt dazu bei, Energie zu sparen, indem das Wasser für die Wäsche nicht aufgeheit wird - ein Vorteil sowohl für die Umwelt als auch für die Stromrechnung. Tatsächlich sichern die verstärkte Waschaktion und der optimierte Wasserverbrauch hervorragende Ergebnisse beiGPCher durchschnittlicher Dauer eines Standardzyklusses zu. Für maximale Waschergebnisse empfehlen wir den Einsatz eines Flüssigwaschmittels.

!These Funktion kann zu den Programmen "Mix 15", , . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Nicht zugeschaltet werden.

Waschmittel und Wäsche

DE

Waschmittelschublade

Ein gutes Waschergebnis hangt auch von einer korrekten Waschmitteldosierung ab: Eine zu hohe Dosierung bedeutet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei, die Maschininnenteile zu verkrusten und die Umwelt zu belasten.

! Waschmittel in Pulverform für Baumwollweißwäsche, für die Vorwäsche und für Waschprogramme bei Temperaturen über 60^ verwenden.
!BittebefolgenSiedenaufderWaschmittelverpackung angegebenenAnweisungen.

Schublade herausziehen und Waschmittel oder Zusätze wie folgt einfüllen:

In Kammer 1: Waschpulver für die Vorwäsche (kein Flüssigwaschmittel)

In Kammer 2: Waschmittel für die Hauptwäsche (Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

! Verwenden Sie keine Handwaschmittel, sie verursachen eine zu hohe Schaumbildung.

Kammer 3: Zusätze (Weichspüler usw.)

Achten Sie bei Einfüllen des Weichspulers in die Kammer 3 darauf, dass Sie die angegebene Höchstmenge "max." nicht überschreiben.Der Weichspüller wird beim letzten Spülgang automatisch in die Wäschetrommel eingespüt. Nach Abschluss des Waschprogramms bleibt in Kammer 3 ein kleiner Rückstand an Wasser. Dieser ist zur Einsprülung sehr dickflüssiger bzw. zur Verdünning konzentrieter Weichspüller erforderlich. Soltte in der Kammer 3 mehr Wasser als normal zurückbleiben, so ist die Entnahmevorrichtung verstopt. Zur Reinigung derselben verweisen wir auf Seite "Reinigung und Pflege".

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:
  Gewebear / Waschetikettensymbol.
• und Farben: Buntwäsche von Weißwäsche trennen.
• Entleeren Sie alle Taschen.
• Das angegebene Gewicht, das sich auf die maximale Ladung an Trockenwäsche bezieht, sollte nicht über-schritten werden:

Widerstandsfähige Gewebe: max 6 kg

Kunstfasergewebe: max 2,5 kg

Feinwäsche: max 2 kg

Wolle: max 1 kg

Seide: max 1 kg

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Sonderprogramme

Mix 30: Kurzprogramm für die tägliche Wäsche leicht verschmutzter Teile: in nur 30 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie diese Waschprogramm (2) bei 30^ ) ein, dann können, bei einer maximalen Lademenge von 3 kg, Gewebe unterschiedlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Mix 15: Kurzprogramm für die Wäsche möglich verschmutzer. Teile: in nur 15 Minuten, zur Einsparung von Zeit und Energie. Stellen Sie diese Waschprogramm (bei 30^ ) ein, dann können, bei einer maximalen Lademenge von 1,5 kg, Gewebe unterscheidlicher Art (mit Ausnahme von Wolle und Seide) zusammen gewaschen werden.

Baby Zyklus: Dieses Programm ist in der Lage, die durch Kinder verursachten, typischen Flecken zu beseitigen, und die Waschmittel optimal auszuspulen, um Allergien an der empfindlichen Kinderhaut zu vermeiden. Dieser Zyklus wurde konzipiert, um Bakterienvorkommen zu reduzieren, dank des Einsatzes einer erheblich größeren Wassermenge und Optimierung spezifischer, hygienisierender Waschmittelzusätze.

Seide: Wahlen Sie das Spezialprogramm zum Waschen aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfeht sich der Einsatz von Feinwaschmittel.

Gardinen: Gardinen zusammengefaltet in einem Kissenbezug oder in einem netzartigen Beutel waschen. Stellen Sie das Programma ein.

Wolle: Der Waschvollautomat von ist der einzige, der mit dem „Woolmark Platinum Care“-Siegel (M.0508) von The Woolmark Company ausgezeichnet wurde. Dieses bestätigt die schonende Maschinenwäsche aller Kleidungsstücke aus Wolle, auch solcher, die das Etikett „nur Handwässe“

tragen. Mit dem Programm fassst sich also samsliche Wollwäsche (max. 1 kg) bedenkenlos waschen, wobei Beste Resultate gewährleistet sind.

Vorsichtsmaßregeln und Hinweise

! Der Waschvollautomat wurde nach den strengsten internationen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen beliefert und sollenen aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im privaten Haushalt konzipiert.
• Dieses Gerät ist nicht zur Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, geistigen oder sensorialen Fähigkeiten oder ohne ausreichende Erfarung und Kenntnis geeignet, es sei dann, sie werden durch eine für ihre Sicherheit verantwortliche Person beaufsichtigt und eingewiesen. Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
• Der Waschvollautomat damit nur von Erwachsenen und gemäß den Anleitungen dieser Handbuch's bedient werden.
• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und auch nicht mit nassen oder feuchten Händen oder Fußen.
• Ziehen Sie den Gerästecker nicht am Kabel aus der Steckdose, sondern nur am Netzstecker selbst.
• Berühren Sie nicht das Ablaufwasser, es könnte sehr heißt sein.
• Öffnen Sie die Geräteur nicht mit Gewalt: Der Sicherheits-SchlieBmechanismus könnte hierdurch beschädigt werden.
• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren.
• Halten Sie Kinder stets von dem in Betrieb befindlichen Gerät fern.
• Muss das Gerät versetzt werden, sollen den hierfür zwei oder drei Personen verfügbar sein. Versetzen Sie es niemals allein, das Gerät ist äußert schwer.
• Bevor Sie die Wäsche einfüllen, stellen Sieitte sicherr,dass die Wäschetrommel leer ist.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.
  Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammlt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einfüsse auf die Umwelt und die Gesundheit zu reduzieren.

Das Symbol "durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

Waschmittel, Wasser, Energie und Zeit sparen

• Verschwendung von Strom, Wasser, Waschmittel und Zeit kann man vermeiden, indem man die Waschmaschine mit der empfohlenen Hochstwäschemenge benutzt. Bei einer vollen Auslastung Ihres Waschvollautomaten können Sie bis zu 50% Energie sparen.
  Vorwäsche ist nur bei stark verschmutzter Wäse erforderlich. Durch Vermeidung einer solchen kann Waschmittel, Zeit, Wasser und 5-15% Energie gespart werden.
• Flecken sollen mit einem Fleckenmittel vorbehandelt werden, oder weichen Sie die Wäsche vor der Wäsche ein. Hierdurch können hohe Waschtemperaturen vermieden werden. Ein 60^ -Programm anstelle eines 90^ -Programms, oder ein 40^ -Programm anstelle eines 60^ -Programms hilft bis zu 50% Energie zu sparen.
• Dosieren Sie Waschmittel sparsam je nach Wasserhärte, Verschmutzungsgrad und Wäschemenge, um die Umwelt nicht über Gebühr zu belasten: obwohl sie biologisch abbaubar sind, beinhalten Sie dennoch Stoffe, die die Umwelt belasten. Auch Weichmacher sollenn hochst sparsam eingesetzt werden.
• Waschen Sie am später Nachmittag oder in den ersten Morgenstunden, hierdurch tragen sie dazu bei, die Belastung der Elektrizitätswerke zu mindern. Die Option "Startzeitvorwahr" hilft Ihnen in dieser Hinsicht außerordentlich.
• Soll die Wäsche in einem Wäschetrockner getrocknet werden, dann stellen Sie eine hohe Schleudergeschwindigkeit ein. Je trockener die Wäsche geschleudert wird,esto niedriger ist der zum Trocknen erforderliche Energieverbrauch.

Reinigung und Pflege

Wasser- und Stromversorgung abstellen

• Wasserhahn nach jedem Waschvorgang zudrehen. Hierdurch wird der Verschleiß der Wasseranlage verrin-gert und Wasserlecks vorgebeugt.
• Ziehen Sie den Stecker aus der Steckdose, bevor Sie ihren Waschvollautomaten reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi konnen mit einem mit warmer Spülmittellauge angefeuchteten Tuch gereinigt werden. Vermeiden Sie Löse- und Scheuermittel.

Pflege der Geräteur und Trommel

• Lassen Sie die Füllfenstertür stets weniger als 100 ml.
• Die Bildung unangenehmter Geräte zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe ausgerüst, eine Wartung ist demnach nicht erforderlich. Es konnte noch einmal vorkommen, dass keine Gegenstände (Münzen, Knöpf) in die zum Schutz der Pumpe dienende Vorkammer (befindlich unter der Pumpe) fallen.

Vergewissern Sie sich, dass der Waschgang abgeschlossen ist undziehen Sie den Stecker hersa.

Zum Herausholen von in den Vorraum gefallenen Gegenstaenden:

1. Die Abdeckung (befindlich an der Gerätefront) mit Hilfe eines Schraubenziehers abnehmer (siehe Abbildung);

2. den Deckel gegen den Uhrzeigersinn abdrehen (siehe Abbildung): es ist ganz normal, wenn etwas Wasser austritt;

3. das Innere grundlich reinigen;

4. den Deckel wieder aufschauben;

5. die Abdeckung wieder anbringen. Stellen Sie hier bei sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die Abdeckung fest undrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch mindestensomal im Jahr. Weist er Risse bzw. Brüche auf, muss er ausgetauscht werden. Der starke Druck während des Waschprogramms konnte zu plottlichem Platzten führen.

! Verwenden Sie niemals bereits gebrauchte Schläuche.

So kann der Waschmittelbehälter gereinigt werden

Abnehmen:

Drucken Sie leicht auf den vorne im Behälter befindlichen Knopf undziehen Sie den Behälter dann nach offenhereus (Abb.1,2).

Reinigen:

Reinigen Sieihn unter fliebendem Wasser (Abb.3), eventuell unter Zuhlfenahme einer alten Zahnbürste,ziehen Sie das im oberen Teil der Kammern 1 und 2 befindliche Siphonpaar Heraus (Abb.4) und kontrollieren Sie,ob ceses verstoptf ist. Spulen Sie es eventuell grundlich aus.

Anbringen:

Vergessen Sie nicht, auch das Siphonpaar wieder einzusetzen, bevor Sie den Waschmittelbehälter wieder einhängen. (Abb. 4, 2.1).

Abb.1 Abb.2

Abb.3

Abb. 4

Bei Funktionstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst ^in ), vergewissem Sie sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

DE

Störungen:

Mögliche Ursachen / Lösungen:

Der Waschvollautomat schaltet sich nicht ein.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.
• Der Strom ist ausgefallen.

Der Waschgang startet nicht.

Die Geratetur ist nicht richtig verschlussen.
Die EIN/AUS-Taste wurde nicht gedruckt.
Die Taste START/PAUSE wurde nicht gedrückt.
- Der Wasserhahn ist nicht aufgedreht.
- Es wurde ein verzögerter Start gewählt (siehe „Durchführung eines Waschprogramms").

Der Waschvollautomat ländt kein Wasser (auf dem Display wird die Meldung "WASSERZULAUF PRÜFEN" eingebrendet).

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.
• Der Schlauch ist geknicht.
• Der Wasserhahn ist nicht aufgedreht.
• Es ist kein Wasser da.
• Der Druck ist unzureichend.
  Die Taste START/PAUSE wurde nicht gedrückt.

Der Waschvollautomat ladt laufend Wasser und pumpt es laufend ab.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 - 100 cm vom Boden (siehe „Installation").
• Das Schlauchende liegt unter Wasser (siehe „Installation").
• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

Der Waschvollautomat pumpt nicht ab und schleudert nicht.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von Hand eingestellt werden (siehe „Programme und Funktionen").
  Die Funktion "Leichtbügen" wurde aktiviert: zur Beendung des Programms Taste START/PAUSE drücken (siehe „Programme und Funktionen").
• Der Ablaufschlauch ist geknicht (siehe „Installation").
  Die Ablaufleitung ist verstopft.

Der Waschvollautomat vibriert zu stark während des Schleuderns.

Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation").
- Der Waschvollautomat stehen nicht eben (siehe „Installation").
- Der Waschvollautomat besteht zu eng zwischen der Wand und einem Möbel (siehe „Installation").

Der Waschvollautomat ist undicht.

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation").
  Die Waschmittelschublade ist verstopt (zur Reinigung siehe „Wartung und Pflege").
• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation").

Das Gerät ist blockiert, das Display blinkt und zeigt einen Fehlercode an (zum Beispiel: F-01, F...).

• Schalten Sie das Gerät aus undziehen Sie den Netzstecker; warten Sie daraufufhinn ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sieitte den Kundendienst.

Es bildet sich zu viel Schaum.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein).
• Es wurde zu hoch dosiert.

Kundendienst

DE

Bevor Sie sich an den Kundendienst wenden:

• Sollten eine Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe");
• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;
• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben SieitteFolgendesan:

die Art der Störung;
das Maschinenmodell (Mod.);
- die Seriennummer (S/N).

These Data entnehen Sie bitte dem auf der Ruckseite der Maschine befindlichen Typenschild.

Pycckn

CopepxaHne

YctaHOBka,50-51

PacnaKOBKa N HnBeJIuPobBa

IoiKJIIOUeHHe K BOIOJPOBOy N 3JIeKTPnueCTBy

PepBbI zIKI cTnIPKl

OnicaHne cTnpaJIbHOm MaunHbI, 52-53

PanaheynypnabneHna

Ducnien
