BEDIENUNGSANLEITUNG Radio Cubo TS522AS Brionvega

Lesen Sie bitte vor dem Betrieb Ihres Radios aufmerksam die Hinweise im Abschnitt SICHERHEIT durch.

ESPAÑOL

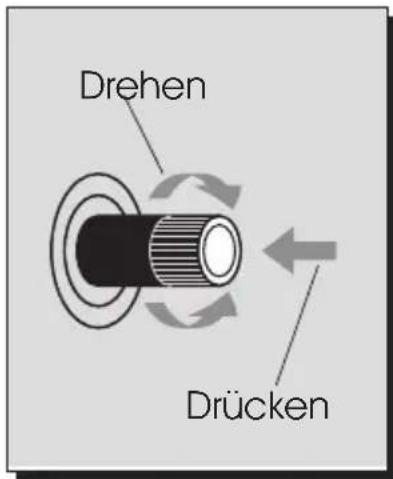

Die Bedienungselemente [2] und [5] haben sowohl Regler (drehen) als auch Tastenfunktion (drücken). Wenn also in den Anleitungen von "Regler" gesprochen wird, müssen Sie das Bedienungselement DREHEN, steht dagegen das Wort "Taste", müssen Sie diese DRÜCKEN.

Drehen Drücken

DEUTSCH

LEGENDE DER TASTEN, REGLER UND BUCHSEN

[1] Einschalt- und Lautstärkeregler des Lautsprechers.

[2] Regler zur Senderwahl. Taste zum Speichern der Sender.

[3] Skala der gespeicherten Sender.

[4] Skala der Wellenlängen.

[5] Regler zum Einstellen der Sender. Taste zum halbautomatischen Suchlauf der Sender. Taste plus Regler zur Lautstärkeregelung der Kopfhörer.

[6] Taste zur Wahl des Wellenbereichs (MW/UKW).

[7] Taste zum automatischen Suchlauf der Sender AST.

[8] Taste zur Betonung der Höhen.

[9] Batteriefach.

[10] Klemmfedern der Batterieabdeckung.

[11] Batterieabdeckung.

[12] Stabantenne.

[13] Stereo-Kopfhörerbuchse.

[14] Anschlussstecker des Stromkabels [15].

[15] Stromkabel.

[16] Öffnungsknopf des Radios.

SICHERHEIT

Sicherheitszeichen am Produkt:

Klasse 2 Gerät.

Stromschlaggefahr, gefährliche Spannung.

Siehe Dokumentation.

Sicherheitsvorschriften:

Schließen Sie das Radio bei beschädigtem Stecker bzw. Kabel [15] nicht an das Stromnetz an, sondern wenden Sie sich an den nächstgelegenen autorisierten Kundendienst.

Trennen Sie das Radio vom Stromnetz, wenn Sie es längere Zeit nicht benutzen.

Schließen Sie das Radio in der Nähe der Steckdose an und verlegen Sie das Stromkabel [15] in einer bequemen Position, um es im Notfall leicht abzutrennen zu können.

Verlegen Sie das Stromkabel [15] nicht im Durchgangsbereich von Personen.

Verbinden Sie den Stecker und die Buchse des Stromkabels [15] auf sichere Weise.

Versuchen Sie nicht, die Batterien nachzuladen, zu erwärmen bzw. ins Feuer zu legen. Es besteht Berstgefahr.

Verwenden Sie keine aufladbaren Batterien, sondern nur solche der Größe R 14 A.

Lassen Sie Ihre Kinder niemals mit den Batterien spielen.

Erlauben Sie Ihren Kindern nicht, Gegenstände in das Radio einzuführen.

Verbieten Sie Ihren Kindern, mit den Verpackungsstoffen zu spielen. Umschläge, Kunststoffbeutel, Kartons usw. können Erstickung bzw. Schnittwunden verursachen.

Nehmen Sie niemals die Rückseite des Radios ab. Die "Hochspannung" im Radio kann Stromanschläge verursachen.

Verwenden Sie das Radio nicht in Nassbereichen oder bei Wasserdampf bzw. Spritzwasser.

Stellen Sie das Radio nicht in der Nähe von Hitzequellen auf, z.B. Heizkörper, Öfen oder wärmeerzeugende Geräte.

Belassen Sie um das Radio einen Freiraum von mindestens 5cm zur ausreichenden Belüftung. Die Belüftungsschlitze dürfen nicht versperrt sein, um die Kühlung der elektronischen Komponenten zu gewährleisten.

Decken Sie die Belüftungsschlitze also nicht mit Zeitungen, Tischdecken, Gardinen usw. ab.

Stellen Sie keine Kerzen oder anderen offenen Flammen auf dem Radio ab. Beim Umkippen des flüssigen Waches oder der Flamme können schwere Schäden im und außen am Gerät entstehen.

Wenden Sie sich für Kontrollen oder Reparaturen ausschließlich an den autorisierten Kundendienst.

UMWELT - Tipps zum Umweltschutz

VERPACKUNGEN:

Die Verpackungsstoffe entsprechen den geltenden Umweltbestimmungen. Soweit möglich, sollten Sie die Originalverpackung mindestens für den Zeitraum der Garantie aufbewahren. Im gegenteiligen Fall entsorgen Sie die Verpackung bitte umweltgerecht.

BATTERIEN:

Entsorgen Sie die Altbatterien in den eigens dafür eingerichteten Annahmestellen. Sie sollten die Altbatterien auf keinen Fall einfach wegwerfen und der Umwelt zuliebe nur quecksilberfreie Batterien verwenden.

VERSORGUNG DES RADIOS

Siehe auch Daten auf der Batterieabdeckung. Sie können das Radio sowohl mit Netzstrom als auch mit den Batterien versorgen. Bei eingeschalteter Netzversorgung werden die Batterien (sofern eingelegt) automatisch vom System ausgeschlossen.

NETZVERSORGUNG:

220 - 240 V ca \~ 50 Hz für Europa, Australien usw.

- Verbinden Sie die Buchse des Stromkabels [15] mit dem Stecker [14] auf der Rückseite des Radios.

- Verbinden Sie den Stecker des Kabels [15] mit der Haushaltssteckdose.

BATTERIEN:

6 1,5V Batterien (R 14 A)

Ziehen Sie vor dem Einlegen der Batterien den Stecker des Stromkabels [15] aus der Steckdose.

- Öffnen Sie die Batterieabdeckung [11] anhand der entsprechenden Klemmfedern [10].

- Legen Sie die Batterien nach der im Batteriefach [9] angegebenen Polarität ein.

- Schließen Sie dann die Batterieabdeckung [11].

VORBEREITUNGEN

Ziehen Sie die Stabantenne [12] auf der Rückseite des Radios für einen optimalen Empfang heraus. Klappen Sie das Radio daraufhin mit dem Knopf [16] auf und schalten Sie es durch Drehen des Reglers [1] im Uhrzeigersinn ein. Beim Einschalten leuchten sämtliche Anzeige-Led der beiden Skalen Senderspeicher [2] und Wellenlängen [4] in schneller Folge nacheinander auf und melden somit den Betrieb Ihres Radios. Nach Abschluss der Blinksequenz bleiben nur zwei Anzeige-Led erleuchtet, jeweils eine pro Skala [2 und 4], zum gespeicherten bzw. zu dem vor der letzten Abschaltung eingestellten Sender.

EINSTELLUNG DER SENDER

Drücken Sie die Taste [6] zur Auswahl des Empfangs/ gewünschten Wellenbereichs. Es leuchtet daraufhin eine Anzeige-Led der Skala SENDERSPEICHER [2] auf:

• ROTE Led für UKW (24 Sender)
• GRÜNE Led für MW (6 Sender)

Drehen Sie den Regler [5] soweit, bis Sie den gewünschten Sender gefunden haben.

Wählen Sie mit Regler [2] die Nummer, der Sie dem zu speichernden Sender zuweisen möchten.

Drücken Sie die Taste [2], um den Sender zu speichern.

Wiederholen Sie die vorgenannten Schritte für alle zu spelchernden Sender.

N.B. - Für einen besseren UKW-Empfang können Sie die Antenne schwenken.

UKW-EMPFANG

Zusätzlich zur oben beschriebenen Sendersuche stehen Ihnen beim UKW-Empfang zwei weitere Möglichkeiten zur Verfügung:

Automatisches Suchen und Speichern

- Durch Drücken der Taste AST [7] starten Sie den automatischen Suchlauf.

- Das System sucht die Radiosender und speichert sie automatisch von Nummer 13 bis 24 (rote Led) der Skala Senderspeicher [3].

- Es werden mehrere Suchläufe durchgeführt, in denen zuerst die Sender mit stärkstem Signal gespeichert werden.

HINWEIS - Beim automatischen Suchen und Speichern bleiben die Nummern von 1 bis 12 für Ihre Lieblingssender frei.

Halbautomatisches Suchen

• Drücken Sie die Taste [5] ca. 2 Sekunden lang: Das System beginnt mit dem Suchlauf und stoppt auf dem ersten Sender.
• Wenn Sie diesen Sender bereits gespeichert haben, leuchtet eine der roten Anzeige-Led auf der Skala Senderspeicher [3] auf.
• Falls Sie diesen Sender noch nicht gespeichert haben, blinkt die Anzeige-Led.
• Um den Sender zu speichern, wählen Sie dessen Nummer mit dem Regler [2] auf der Skala [3] aus und drücken Sie dann die Taste [2].

Wiederholen Sie die gleichen Schritte zum Auffinden und Speichern der anderen Sender.

Nachdem Sie den Speichervorgang abgeschlossen haben,

können Sie durch Drehen von Regler [2] die Nummer des gewünschten Senders auswählen und das ausgestrahlte Programm hören.

EINSTELLUNG DER LAUTSTÄRKE

- Einstellung der Radiolautstärke

Drehen Sie den Regler [1] im bzw. gegen den Uhrzeigersinn, um das Radio lauter oder leiser zu stellen.

- Einstellung der Kopfhörerlautstärke

Indem Sie den Regler [5] drücken und gleichzeitig im bzw. gegen den Uhrzeigersinn drehen, können Sie die Lautstärke erhöhen oder verringern.

DEUTSCH

- Einstellung der Höhen

Drücken Sie die Taste [8], um einen mit Höhen angereicherten Klang zu erzielen. Durch abermaliges Drücken stellen Sie den Ausgangszustand wieder her.

Dieses Bedienungselement wirkt sich sowohl auf den Ton des Lautsprechers als auch des Kopfhörers aus.

ABSCHALTEN DES RADIOS

Zum Abschalten des Radios drehen Sie den Regler [1] gegen den Uhrzeigersinn bis zum hörbaren Einrasten.

TECHNISCHE DATEN EMPFANGSBEREICH

Standardversion:

• MW:
525 - 1701 kHz
• UKW:
87,5 - 108 MHz

WIEDERGABE

• Mono:
  über Lautsprecher

- Stereo:

über einen Kopfhörer an Buchse [13] (mit getrennt einstellbarer Lautstärke)

AUSGANGSLEISTUNG

- Lautsprecher:

3 W Musikleistung

1,8 W Nennleistung

• Kopfhörer:
  2 x 0,3 W bei 8 Ohm
  2 x 0,3 W bei 16 Ohm
  2 x 0,2 W bei 32 Ohm

SENDERWAHL

- AST System: mehrere automatische Suchläufe der Radiosender und automatisches Speichern derselben.

- Handsystem: manuelles Suchen und Speichern der einzelnen Sender.

- Automatiksystem: automatisches Suchen des Senders vor bzw. nach dem jeweils eingestellten und manuelles Speichern desselben.

SPEICHERPLÄTZE

• Insgesamt: 29
• In UKW: 24, mit roten Anzeige-Led.
• In MW: 5, mit grünen Anzeige-Led.

OPTIK

• Skala Senderspeicher [3]: 29 Anzeige-Led, davon 5 grüne für MW-Bereich und 24 rote für UKW-Bereich.
• Skala Wellenlängen [4]: 59 rote Anzeige-Led.

ATENCIÓN!

HINWEISE ZUM UMWELTSCHUTZ

Das Produkt könnte für Umwelt und Gesundheit gefährliche Stoffe enthalten. SIM2 liefert Ihnen im Folgenden einige Hinweise für die Entsorgung und Wiederverwertung von Materialien bei der Verschrottung des Gerätes, die Ihnen helfen sollen, die Umwelt nicht zu belasten und zu einem vermehrten Einsatz natürlicher Stoffe beizutragen. Der Abfall elektrischer und elektronischer Vorrichtungen (WEE) gehört auf keinen Fall in normale Behälter der städtischen Müllabfuhr (getrennte Abfallsammlung). Der nebenstehende auf dem Produkt angebrachte Aufkleber mit dem Symbol einer durchgestrichenen Mülltonne soll Sie daran erinnern, das Produkt am Ende seiner Lebenszeit vorschriftsgemäß zu entsorgen. Stoffe wie Glas, Kunststoff und einige chemische Verbindungen sind zum größten Teil wiederverwertbar und recyclebar. Durch Befolgung der folgenden einfachen Regeln geben Sie Ihren Beitrag zum Umweltschutz:

1. Sobald Ihr elektrisches oder elektronisches Gerät nicht mehr verwendbar ist, übergeben Sie es einer der lokalen Sammelstellen, die für die Entsorgung solcher Produkte zuständig sind.

2. Sie können Ihr Altgerät bei Erwerb eines gleichwertigen neuen Produktes oder eines mit gleichen Funktionen auch kostenlos bei Ihrem Fachhändler abgeben. wenden Sie sich an SIM2 Multimedia, um den nächstgelegenen händler zu erfahren.

3. wenn Sie weitere Informationen hinsichtlich der wiederverwertung, des Recycling oder eines Neukaufs des Produktes wünschen, wenden Sie sich bitte an den kundendienst, dessen Telefonnummer Sie in den Gebrauchsanweisungen finden und der Ihnen gerne weiterhilft.

Wir empfehlen Ihnen, einige zusätzliche Vorsichtsmaßnahmen zum Umweltschutz hinsichtlich des Verpackungsmaterials (einschließlich der für den Versand verwendeten Verpackung), mit der Ihnen das Produkt geliefert worden ist, anzuwenden.

Mit Ihrer Hilfe können wir den Umfang natürlicher Ressourcen, die für die Herstellung von elektrischen und elektronischen Vorrichtungen erforderlich sind, reduzieren, ebenso wie den Gebrauch von Mülldeponien zur Entsorgung der Altprodukte, bei gleichzeitiger Verbesserung unserer Lebensqualität, indem wir durch richtige Entsorgung gefährlicher Stoffe zum Umweltschutz beitragen.

Bei unvorschriftsmäßiger Entsorgung der zu verschrottenden Produkte und Übertretung der Umweltschutzgesetze seines Landes macht sich der Benutzer strafbar.
