MANUALE UTENTE Radio Cubo TS522AS Brionvega

Nata dalla creatività di due tra i più importanti designer del mondo, Marco Zanuso e Richard Sapper è diventata nel tempo un riferimento, un simbolo destinato a rivoluzionare gli ambienti domestici e di lavoro.

Questa famosa radio portatile è stata costantemente aggiornata nei contenuti tecnici, mantenendo sempre integre le sue originali e inconfondibili forme. Il design inimitabile della radio Brionvega continua ad abbellire le nostre case: il 'guscio' leggero, realizzato in due parti che si aprono e chiudono simmetricamente, in materiale lavabile, è disponibile nei classici colori arancio sole, bianco neve e nero notte.

Ts 522 ha tutte le caratteristiche di una radio moderna: alimentazione di rete e a batteria, presa cuffia stereo con regolazione volume, 24 programmi memorizzabili FM, ricerca automatica AST, ricerca up/down delle stazioni, sintonia up/down manuale.

Marco Zanuso

Prima di mettere in funzione la vostra radio, leggete attentamente le raccomandazioni riportate nel paragrafo SICUREZZA.

DEUTSCH

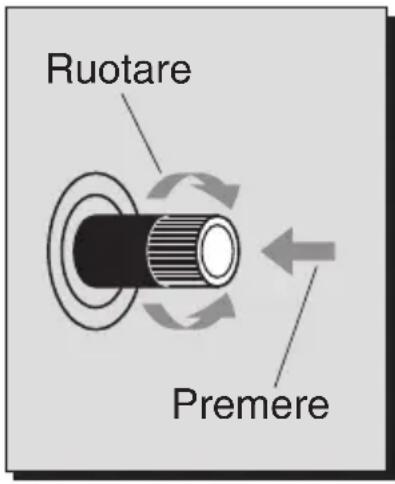

I comandi [2] e [5] funzionano sia come manopole (da ruotare) che come tasti (da premere). Perciò, quando nelle istruzioni trovate la parola "manopola" dovete RUOTARE il comando e quando trovate invece la parola "tasto" dovete PREMERE il comando.

Ruotare Premere

ITALIANO

LEGENDA DEI TASTI, DELLE MANOPOLE E DELLE PRESE

[1] Manopola di accensione e regolazione del volume dell'altoparlante.
[2] Manopola di selezione programmi. Tasto di memorizzazione delle stazioni.
[3] Scala Programmi selezionati.
[4] Scala Frequenze di trasmissione.
[5] Manopola per la ricerca delle stazioni. Tasto per la ricerca semiautomatica delle stazioni. Tasto più Manopola per la regolazione del volume in cuffia.
[6] Tasto per la selezione della banda (AM/FM).
[7] Tasto per l'attivazione della sintonia automatica AST.
[8] Tasto che accentua la riproduzione dei toni acuti.
[9] Vano pile.
[10] Ganci tenuta coperchio vano pile.
[11] Coperchio vano pile.
[12] Antenna a stilo.
[13] Presa cuffia stereo.
[14] Spina a cui collegare il cavo rete [15].
[15] Cavo di collegamento alla rete.
[16] Pulsante di apertura della radio.

SICUREZZA

Simboli di sicurezza presenti sul prodotto:

L'apparecchio è in Classe 2.

Pericolo di scossa elettrica, tensione pericolosa.

Fare riferimento alla documentazione.

Norme di sicurezza:

Non collegate la radio alla rete elettrica se la spina e/o il cavo [15] sono danneggiati, ma rivolgetevi al Centro di Assistenza Tecnica autorizzato della vostra zona.

Non lasciate la radio collegata alla rete elettrica quando vi assentate per periodi lunghi.

La radio dovrà essere posizionata in prossimità della presa di corrente elettrica ed il cavo di alimentazione [15] dovrà risultare facilmente accessibile per aggevolare un'eventuale sua disconnessione.

Disponete il cavo di alimentazione [15] in modo che non sia di intralcio al passaggio delle persone.

Inserite la spina e la presa del cavo di alimentazione [15] sempre a fondo.

Non provate mai a ricaricare, a riscaldare o a buttare sul fuoco le pile perché potrebbero scoppiare.

Non usate pile ricaricabili ma solamente il tipo consigliato R 14 A.

Non permettete ai bambini di giocare con le pile.

Non permettete ai bambini di introdurre oggetti all'interno della radio.

Non permettete ai bambini di giocare con le parti dell'imballo. Le buste, i fogli di plastica, i cartoni ecc. possono essere causa di soffocamento e ferite.

Non togliere la copertura posteriore della radio; all'interno c'è corrente ad "alta tensione" che può essere causa di scosse elettriche.

Non posizionate la radio in zone umide, con presenza di vapori o possibili spruzzi d'acqua.

Non collocate la radio vicino a fonti di calore come caloriferi, stufe o apparecchi che producono calore.

Non collocate la radio in un posto angusto ma assicuratevi che ci sia spazio per l'areazione (minimo 5 cm.) tutt'intorno. Le fessure di areazione devono essere libere per permettere il raffreddamento dell'elettronica interna.

Non ostruite le fessure di areazione con giornali, tovaglie, tende ecc.

Non appoggiate sulla radio candele o altro con fiamma libera perché, in caso di rovesciamento, la cera fusa o la fiamma possono causare gravi danni all'interno e all'esterno dell'apparecchio.

Non fate eseguire controlli o riparazioni da personale non specializzato ma servitevi dei Centri di Assistenza autorizzati.

ECOLOGIA - Consigli per il rispetto dell'ambiente

IMBALLI:

i materiali utilizzati per l'imballo rispondono alle norme ecologiche vigenti. Se non avete problemi di spazio, vi consigliamo di conservare l'imballo del prodotto almeno per il periodo pssato dalla Garanzia. Se invece volete disfarvene, è bene farlo senza danneggiare l'ambiente.

BATTERIE:

le batterie che non sono del tipo ecologico, cioè 'verdi', vanno portate nei punti di raccolta e smaltimento previsti per i prodotti inquinanti. In ogni caso non devono essere disperse nell'ambiente e comunque, per la salvaguardia di questo, è bene usare sempre batterie prive di mercurio.

ALIMENTARE LA RADIO

Vedi anche dati sul coperchio del vano batterie.

La radio può essere alimentata sia con la rete elettrica che con le batterie. Con l'alimentazione proveniente dalla rete elettrica, le batterie (se presenti) vengono escluse automaticamente dal sistema.

- Inserite la presa volante del cavo rete [15] nella spina [14] sul retro della radio.

- Inserite la spina del cavo [15] nella presa della rete elettrica.

CON PILE:

n° 6 pile da 1,5 V (mezza torcia)

Per inserire le pile, in primo luogo staccate la spina del cavo rete [15] dalla presa elettrica.

- Agite sui ganci [10] per levare il coperchio del vano pile [11].

- Inserite le pile facendo attenzione a disporle secondo la polarità indicata all'interno del vano [9].

- Rimettete nuovamente il coperchio [11].

OPERAZIONI PRELIMINARI

Estraete l'antenna stilo [12], presente sul retro della radio, per garantirvi una ricezione ottimale del segnale trasmesso. Aprite dunque la radio premendo il pulsante [16] e accendete l'apparecchio girando in senso orario la manopola [1].

All'accensione, le due scale, Programmi [2] e Frequenze [4], eseguono una rapida scansione in sequenza di tutti i leds luminosi, segnalando in questo modo la messa in funzione della radio stessa. Terminata la sequenza resteranno accesi due leds, uno per ciascuna scala [2 e

4], relativi al programma e alla Stazione radio sintonizzata al momento dell'ultimo spegnimento.

SINTONIZZARE LE STAZIONI RADIO

Premete il tasto [6] per selezionare il tipo di ricezione/banda desiderata. La selezione è indicata dall'accensione di un led sulla scala Programmi [2]:

- led ROSSO per FM (24 programmi)

- led VERDE per AM (6 programmi)

Ruotate la manopola [5] fino a trovare la stazione voluta. Scegliete con la manopola [2] il numero del programma da assegnare alla stazione.

Premete il tasto [2] per effettuare la memorizzazione della stazione.

Ripetete le operazioni descritte per tutte le altre stazioni che volete memorizzare.

N.B. - Se necessario, solo in modalità FM, potete orientare l'antenna per migliorare ulteriormente la qualità della ricezione.

RICEZIONE FM

Oltre al precedente modo di ricerca delle stazioni, per la ricezione FM sono possibili altri due modi:

Ricerca e memorizzazione automatica:

- Premete il tasto AST [7] per attivare la ricerca automatica.

- Il sistema ricerca le stazioni radio e le memorizza automaticamente nei programmi dal 13 al 24 (leds rossi) della scala programmi [3].

- La ricerca avviene in più passaggi e sintonizza prima le stazioni più forti e poi quelle più deboli.

N.B. - La memorizzazione automatica riserva i programmi da 1 a 12 per le stazioni di vostra preferenza.

Ricerca semiautomatica:

- Premete il tasto [5] per circa 2 secondi: il sistema di sintonia si attiva e si ferma alla prima stazione che trova.

- Se la stazione è già memorizzata si accende uno dei leds rossi della scala programmi [3].

- Se la stazione non è stata memorizzata in precedenza, il led lampeggia.

- Per memorizzare la stazione, scegliete il numero del programma sulla scala [3] con la manopola [2] e poi premete il tasto [2].

Procedete allo stesso modo per trovare e memorizzare le altre stazioni.

Concluse queste operazioni di sintonia, girando la manopola [2], potete scegliere ora il programma con abbinata la stazione radio preferita e iniziarne dunque l'ascolto.

REGOLAZIONI DELL'AUDIO

Regolazione del volume della radio

Ruotate la manopola [1] in senso orario per aumentare il volume e in senso antiorario per diminuirlo.

Regolazione del volume in cuffia

Premete e contemporaneamente ruotate la manopola [5] in senso orario per aumentare il volume e in senso antiorario per diminuirlo.

Regolazione dei toni acuti

Premete il tasto [8] per ottenere un audio più ricco di toni acuti; premetelo nuovamente per riportarli alla condizione normale.

Questo comando agisce sia sull'audio riprodotto dall'altoparlante che su quello riprodotto in cuffia.

SPEGNERE LA RADIO

Per spegnere la radio, girate in senso antiorario la manopola [1] fino a sentire uno scatto.

CARATTERISTICHE TECNICHE FREQUENZE RICEVIBILI

Versione standard:

• Gamma AM:
  525 - 1701 kHz
• Gamma FM:
  87,5 - 108 MHz

RICEZIONE DELL'AUDIO

• In mono:
attraverso l'altoparlante
- In stereo:

attraverso una cuffia collegata alla presa [13] (con volume regolabile separatamente)

POTENZA AUDIO

• Altoparlante:
  3 W musicali
  1,8 W rms

• Cuffia:

2 x 0,3 W su 8 Ohm

2 x 0,3 W su 16 Ohm

2 x 0,2 W su 32 Ohm

SINTONIZZAZIONE

• Sistema AST:
  ricerca automatica di tutte le Stazioni radio effettuata in più passaggi, e successiva memorizzazione automatica delle stesse.
• Sistema manuale:
  ricerca manuale della singola Stazione radio e memorizzazione manuale della stessa.
• Sistema automatico:
  ricerca automatica della singola Stazione radio, successiva o precedente a quella in ascolto e memorizzazione manuale della stessa.

PROGRAMMI DI MEMORIZZAZIONE

• N° totale: 29

- N° in modalità FM:

24, identiàcati con leds di colore rosso.

- N° in modalità AM:

5, identificati con leds di colore verde.

ASPETTO ESTETICO

• Scala Programmi [3]:
  composta da 29 leds di cui 5 in colore verde per visualizzare la modalità AM e 24 in colore rosso per visualizzare la modalità FM.
• Scala Frequenze [4]:
  composta da 59 leds in colore rosso.

DICHIARAZIONE DI CONFORMITÀ

Questo apparecchio è costruito in conformità alle prescrizioni del D.M. 548 del 28 agosto 1995, pubblicato sulla G.U. nr. 301 del 28 dicembre 1995 ed in particolare è conforme a quanto specificato nell'art. 2 comma 1 dello stesso decreto. Inoltre questo stesso apparecchio rispetta la disposizione del D.M. marzo 1992 ed è in particolare conforme alle prescrizioni dell'art. 1 dello stesso D.M. in quanto fabbricato nella CEE.

ACHTUNG!

INFORMAZIONE AMBIENTALE

Il prodotto che avete acquistato contiene materiali ricavati da risorse naturali utilizzate nel processo di costruzione. Questo prodotto potrebbe contenere sostanze ritenute pericolose per l'ambiente e per la salute. Al fine di prevenire il rilascio nell'ambiente di sostanze nocive e per aumentare l'uso di sostanze naturali, SIM2 Multimedia fornisce le seguenti informazioni relative allo smaltimento e al riciclaggio dei materiali in relazione alla dismissione del prodotto. I rifiuti dei dispositivi elettrici ed elettronici (WEE) non dovrebbero mai essere depositati nei comuni raccoglitori di rifiuti urbani (raccolta rifiuti residenziale). L'etichetta affissa al prodotto, qui di fianco rappresentata, raffigurante un raccoglitore di rifiuti barrato vuole ricordare di collo-care in maniera appropriata il prodotto al termine del proprio periodo di vita utile. Sostanze quali vetro, plastica e alcuni composti chimici sono in larga misura recuperabili, riciclabili e riusabili. Potrete dare il vostro contributo all'ambiente seguendo le seguenti semplici norme:

1. Quando il vostro dispositivo elettrico o elettronico non vi è più utile portatelo presso il gestore locale dello smaltimento dei rifiuti affinchè il prodotto possa essere riciclato.

2. Il vostro prodotto può essere reso gratuitamente al vostro rivenditore acqui-stando un apparecchio di tipo equivalente o che abbia svolto le stesse funzioni della nuova apparecchiatura fornita. Chiamate SIM2 Multimedia per informarvi sul rivenditore più vicino.

3. Se avete bisogno di ulteriore assistenza riguardante il riciclaggio, riuso o il cambio del prodotto, potete contattaci presso l'assistenza clienti, al numero telefonico riportato nel manuale utente e saremo lieti di aiutarla.

Suggeriamo infine alcune precauzioni ulteriori per la tutela dell'ambiente quali, il riciclaggio dell'imballo interno ed esterno (incluso il quello utilizzato per la spedizione) con il quale questo prodotto è stato consegnato. Con il vostro aiuto, potremo ridurre la quantità di risorse ambientali richieste per la costruzione di dispositivi elettrici ed elettronici, ridurre l'uso di discariche per collocare i prodotti usati e, in generale, migliorare la nostra qualità di vita assicurando che sostanze potenzialmente dannose non siano disperse nell'ambiente ma smaltite correttamente. La gestione non corretta del prodotto a fine vita e lo smaltimento non conforme a quanto sopra esposto rende l'utente passibile delle sanzioni previste dalla normativa nazionale a tale scopo vigente nel suo paese.

INFORMATION ENVIRONNEMENTALE
