MANUAL DE USUARIO Radio Cubo TS522AS Brionvega

ts 522 HEMOPRESS TOM 400 700 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800 4000 4200 4400 4600 4800 5000 5200

ITALIANO

Radio portatile ts 522

Antes de poner en funcionamiento la radio deberán leerse atentamente las recomendaciones del apartado SEGURIDAD.

FRANÇAIS

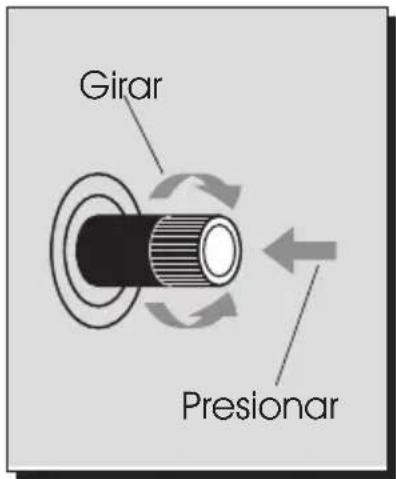

Los mandos [2] y [5] funcionan sea como pomos (a girar), sea como botones (a presionar). Por lo tanto, cuando en las instrucciones aparece la palabra "pomo" se deberá GIRAR el mando y, en cambio, cuando aparece la palabra "botón" se deberá PRESIONAR el mando.

Girar Presionar

LEYENDA DE LOS BOTONES, DE LOS POMOS Y DE LAS TOMAS

[1] Pomo de encendido y regulación del volumen del altavoz.

[2] Pomo de selección programas. Botón de memorización de las estaciones.

[3] Escala Programas seleccionados.

[4] Escala Frecuencias de transmisión.

[5] Pomo para la búsqueda de las estaciones. Botón de búsqueda semiautomática de las estaciones. Botón más pomo para la regulación del volumen en auriculares.

[6] Botón para la selección de la banda (AM/FM).

[7] Botón para la activación de la sintonía automática AST.

[8] Botón que acentúa la reproducción de los tonos agudos.

[9] Compartimiento pilas.

[10] Ganchos de retención tapa compartimiento pilas.

[11] Tapa compartimiento pilas.

[12] Antena de varilla.

[13] Toma auriculares estéreo.

[14] Enchufe a los cuales conectar el cable red [15].

[15] Cable de conexión a la red.

[16] Botón de apertura de la radio.

SEGURIDAD

Símbolos de seguridad presentes en el producto:

El aparato es de Clase 2.

Peligro de choque eléctrico, tensión peligrosa.

Véase la documentación.

Normas de seguridad:

No conectar la radio a la red eléctrica si el enchufe y/o el cable [15] está/n dañado/s. En tal caso dirigirse al Centro de Asistencia Técnica autorizado de la zona.

No dejar la radio conectada a la red eléctrica en caso de ausentarse por largos períodos.

La radio deberá ser posicionada en proximidad de la toma de corriente eléctrica y el cable de alimentación [15] deberá quedar en posición de cómodo acceso para facilitar su eventual desconexión.

El cable de alimentación [15] debe quedar posicionado de modo que no obstaculice el tránsito de las personas.

Conectar siempre el enchufe y la toma del cable de alimentación [15] a fondo.

No intentar nunca recargar las pilas, ni calentarlas ni lanzarlas al fuego ya que podrían explotar.

No usar pilas recargables sino sólo del tipo aconsejado R 14 A.

No permitir que los niños jueguen con las pilas.

No permitir que los niños introduzcan objetos en el interior de la radio.

No permitir que los niños jueguen con los materiales del embalaje. Las bolsas, hojas de plástico, los cartones, etc. son potenciales fuentes de peligro ya que pueden provocar sofocamiento y heridas.

No retirar la tapa trasera de la radio; en el interior hay corriente de "alta tensión" que puede provocar descargas eléctricas.

No posicionar la radio en zonas húmedas ni con presencia de vapores o posible rociadura de agua.

No colocar la radio en proximidad de fuentes de calor tales como radiadores, estufas u otros aparatos que despidan calor.

No colocar la radio en un lugar estrecho; controlar que quede un espacio de aireación en torno (mínimo 5 cm). Las ranuras de aireación deben quedar despejadas, ya que son fundamentales para el enfriamiento de la electrónica interna.

No obstruir las ranuras de aireación con diarios, manteles, cortinas, etc.

No colocar sobre la radio velas ni otros objetos con llama ya que, en caso de volcarse, el sebo o cera fundido o la llama pueden provocar graves daños en el interior y en el exterior del aparato.

Los controles y reparaciones deben ser ejecutados única y exclusivamente por personal especializado de los Centros de Asistencia autorizados.

ECOLOGÍA

Consejos para la salvaguardia del ambiente

EMBALAJES:

Los materiales utilizados para el embalaje han sido seleccionados respetando las normas ecológicas vigentes. Teniendo espacio disponible para ello, aconsejamos conservar el embalaje del producto al menos durante el período de validez de la Garantía. En cambio, si se decide eliminarlo, es importante proceder sin provocar daños al ambiente.

BATERÍAS:

Las baterías que no son del tipo ecológico, esto es "verdes", deben llevarse a los centros especiales de recepción y eliminación de productos contaminantes. En todo caso no deben ser abandonadas en el ambiente y a fin de salvaguardar este último es conveniente usar siempre baterías sin mercurio.

ALIMENTAR LA RADIO

Véanse también los datos en la tapa del compartimiento baterías.

La radio puede ser alimentada tanto mediante la red eléctrica como con las baterías. Con la alimentación proveniente de la red eléctrica, las baterías (si están presentes) quedan automáticamente excluidas por el sistema.

CON LA RED ELÉCTRICA:

220 - 240 Vca \~ 50 Hz para Europa, Australia, etc.

- Conectar la toma volante del cable red [15] al enchufe [14] presente en la parte trasera de la radio.

- Introducir el enchufe del cable [15] en la toma de la red eléctrica.

CON PILAS:

6 pilas de 1,5 V (medianas)

Para introducir las pilas ante todo es necesario desconectar el enchufe del cable red [15] de la toma eléctrica.

- Operar con los ganchos [10] para retirar la tapa del compartimiento pilas [11].

- Introducir las pilas prestando atención a fin de respetar la polaridad indicada en el interior del compartimiento [9].

- Reinstalar la tapa del compartimiento [11].

OPERACIONES PRELIMINARES

Extraer la antena de varilla [12], presente en la parte trasera de la radio, a fin de obtener una recepción optimizada de la señal. Abrir la radio presionando el botón [16] y encenderla girando para ello en sentido horario el pomo [1].

Al efectuar el encendido las dos escalas, Programas [2] y Frecuencias [4], efectúan un rápido control en secuencia

de todos los leds luminosos, señalando de esta forma la puesta en funcionamiento de la radio misma. Una vez concluida la secuencia permanecerán encendidos ambos leds, uno por cada escala [2 y 4], correspondientes al programa y a la estación radio que se encontraba sintonizada en el momento del último apagado.

SINTONIZAR LAS ESTACIONES RADIO

Presionar el botón [6] para seleccionar el tipo de recepción/banda requerida. La selección es indicada mediante el encendido de un led en la escala Programas [2]:

Girar el pomo [5] hasta encontrar la estación preferida.

Elegir mediante el pomo [2] el número del programa a asignar a esa estación.

Presionar el botón [2] para almacenar en memoria la estación.

Repetir las operaciones indicadas respecto de todas las otras estaciones que se desee memorizar.

NOTA. Sólo para la modalidad FM, es posible obtener una mejora ulterior de la calidad de la recepción orientando adecuadamente la antena.

RECEPCIÓN FM

Además del precedente modo de búsqueda de las estaciones, para la recepción FM es posible utilizar otros dos modos:

Búsqueda y memorización automáticas:

• Presionar el botón AST [7] para activar la búsqueda automática.
• El sistema busca las estaciones radio y las memoriza automáticamente en los programas disponibles entre 13 y 24 (leds rojos) de la escala de programas [3].
• La búsqueda se efectúa mediante varias pasadas, sintonizando ante todo las estaciones más fuertes y a continuación aquéllas más débiles.

NOTA. La memorización automática reserva los programas disponibles entre 1 y 12 para las estaciones preferidas por el usuario.

Búsqueda semiautomática:

• Presionar el botón [5] aproximadamente durante 2 segundos: el sistema de sintonía se activa y se detiene en la primera estación que encuentra.
• Si la estación ya está memorizada, se enciende uno de los leds rojos de la escala programas [3].
• Si la estación no ha sido precedentemente memorizada, el led centellea.

- Para memorizar la estación, elegir el número del programa en la escala [3] operando para ello con el pomo [2] y a continuación presionar el botón [2].

Proceder de la misma manera para encontrar y memorizar las restantes estaciones.

Una vez concluidas estas operaciones de sintonización, girando el pomo [2] será posible elegir el programa combinado con la estación de radio preferida, con lo que se podrá comenzar a escuchar.

REGULACIONES DEL AUDIO

Regulación del volumen de la radio

Girar el pomo [1] en sentido horario a fin de aumentar el volumen y en sentido antihorario para reducirlo.

Regulación del volumen en los auriculares

Presionar y, simultáneamente, girar el pomo [5] en sentido horario para aumentar el volumen y en sentido antihorario para reducirlo.

- Regulación de los tonos agudos

Presionar el botón [8] para obtener un audio más rico en tonos agudos; presionarlo nuevamente para restablecer la situación normal.

Este mando opera tanto respecto del audio reproducido por el altavoz como respecto de aquél reproducido en los auriculares.

APAGAR LA RADIO

Para apagar la radio, girar en sentido antihorario el pomo [1] hasta percibir un disparo (clic).

CARACTERÍSTICAS TÉCNICAS FRECUENCIAS QUE ES POSIBLE RECIBIR

Versión estándar:

• Gama AM: 525 - 1701 kHz
• Gama FM: 87,5 - 108 MHz

RECEPCIÓN DEL AUDIO

• En mono: a través del altavoz
• En estéreo: a través de los auriculares conectados a la toma [13] (con volumen regulable por separado)

POTENCIA AUDIO

- Altavoz:

3 W musicales

1,8 W rms

- Auriculares:

2 x 0,3 W en 8 Ohmios

2 x 0,3 W en 16 Ohmios

2 x 0,2 W en 32 Ohmios

SINTONIZACIÓN

- Sistema AST:

búsqueda automática de todas las estaciones radio -efectuada en varias pasadas - y sucesiva memorización automática de las mismas.

- Sistema manual:

búsqueda manual de una específica estación radio y memorización manual de la misma.

búsqueda automática de una específica estación radio - sucesiva o precedente a aquélla que se está escuchando - y memorización manual de la misma.

PROGRAMAS DE MEMORIZACIÓN

- N° total:

29

- N° en modalidad FM:

24, identificados mediante leds de color rojo.

- N° en modalidad AM:

5, identificados mediante leds de color verde.

ESTÉTICA

- Escala Programas [3]:

compuesta por 29 leds, 5 de los cuales de color verde, para visualizar la modalidad AM, y 24 de color rojo para visualizar la modalidad FM.

- Escala Frecuencias [4]:

compuesta por 59 leds de color rojo.

ATTENTION!

INFORMACIÓN AMBIENTAL

Este producto contiene materiales obtenidos de recursos naturales utilizados en el proceso de fabricación. El producto puede contener sustancias consideradas peligrosas para el medio ambiente o para la salud. Para evitar la liberación de sustancias nocivas en la atmósfera, y para incrementar el uso de sustancias naturales, SIM2 Multimedia recomienda respetar las siguientes instrucciones para desechar y reciclar los materiales al cabo de su vida útil. Los desechos de dispositivos eléctricos y electrónicos (WEE) no deben depositarse en los contenedores de residuos urbanos residenciales. La etiqueta aplicada al producto e ilustrada junto a estas líneas, que representa un contenedor de residuos tachado, indica que el producto no debe desecharse de manera inapropiada.

Muchos materiales, como el vidrio, el plástico y algunos compuestos químicos, se pueden recuperar, reciclar y volver a utilizar. Puede hacer una importante contribución al planeta siguiendo unas pocas y sencillas normas:

1. Cuando ya no utilice un dispositivo eléctrico o electrónico, depositelo en un contenedor específico para su recic- laje.
2. Puede entregar gratuitamente el producto a su vendedor al adquirir uno nuevo de características equivalentes o similares. Consulte con SIM2 Multimedia sobre el comercio autorizado más cercano.
3. Para más información sobre el reciclaje, la reutilización o el cambio del aparato, contacte con el servicio de asistencia al cliente en el número telefónico que aparece en el manual de instrucciones.

Deposite también el material de embalaje (interior, exterior y de transporte) en los contenedores apropiados. Así contribuirá a reducir la cantidad de recursos naturales utilizados en la fabricación de dispositivos eléctricos y electrónicos, a limitar la extensión y la persistencia de los vertidos y a mejorar la calidad general de vida evitando el contacto de los seres humanos con sustancias potencialmente nocivas. El incumplimiento de estas normas está penado con distintas sanciones según la reglamentación vigente en cada país.
