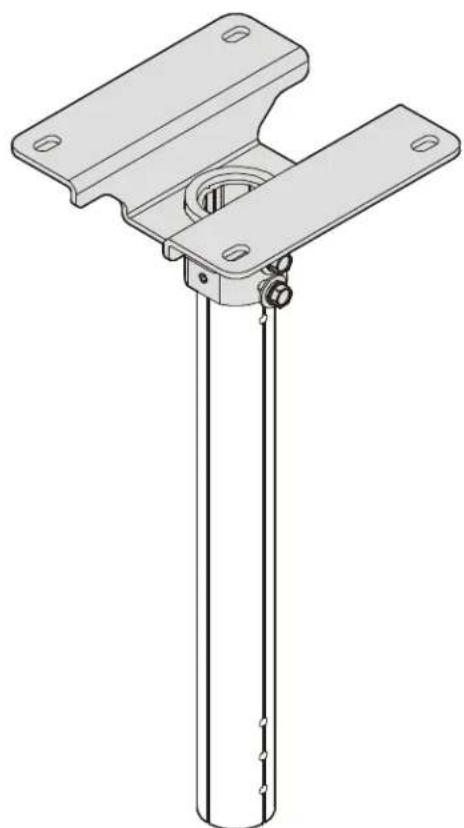

BEDIENUNGSANLEITUNG CPA330 Chief

INSTALLATION INSTRUCTIONS INSTRUCTIONS D'INSTALLATION MONTAGEANLEITUNG

Milestone AV Technologies sowie seine konzerneigenen Unternehmen und Tochtergesellschaften (zusammen "Milestone") haben versucht, these Handbuch so genau und vollständig als möglich zu gestalten. Milestone erhebt jedoch weder Anspruch auf Vollständigkeit der Einzelheiten, Bedingungen und Änderungen der hierin enthaltenen Informationen, noch übernimmt das Unternehmen irgende Haftung für eventuelle Schadensfälle in Verbindung mit der Installation oder Verwendung deses Products. Die in thisem Dokument enthaltenen Informationen konnen ohne vorherige Ankündigung oder sonstige Verpflichtungen jederzeit geändert werden. Milestone schließt jegliche ausdrückliche oder stillschweigende Zusicherung und Gewährleistung bezüglich der hierin enthaltenen Informationen aus. Milestone übernimmt keinerlei Verantwortung fur die Genaugkeit, Vollständigkeit oder Angemessenheit der in thisem Dokument enthaltenen Informationen.

Chief® ist eine eingetragene Marke von Milestone AV Technologies. Alle Rechte vorbehalten.

DEFINITIONEN

WARNING: WARNING weist daraufhin, dass bei Nichtbefolgung der Anweisungen Verletzungs- oder Lebensgefahr besteht.

VORSICHT: VORSICHT weist daraufhin, dass bei Nichtbefolgung der Anweisungen die Möglichkeit von Gerateschaden besteht.

MONTAGESYSTEM Ein MONTAGESYSTEM ist das primäre, von Chief® entwickelte Produkt, das zur Montage eines Projektors oder Displays dient.

ZUBEHÖRTEIL: Ein ZUBEHÖRTEIL ist ein von Chief® entwickeltes Bauteil zur Vervollständigung des primären Montagesystems, entweder durch Montieren von Stützkomponenten oder durch Verbessern der Montagefunktionen des primären Montagesystems.

KOMPONENTE: Eine KOMPONENTE ist ein sekundäre Produkt, das an einem Zubehörteil montiert wird, d. h. Laufsprecher, CPUs, Kameras, Tablets, zusätzliche Bildschirme.

WICHTIGESICHERHEITSHINWEISE

WARNING: Die Nichtbefolgung dieser Anweisungen kann zu schweren Verletzungen und Geräteschäden sowie zum Erlöschen der Garantie führen. Der Monteur hat dafür zu sorgen, dass alle Montagesysteme/Zubehörteile nach den beiliegenden Anweisungen montiert und installiert werden.

WARNING: Wenn these Zubehörteil nicht an einer Konstruktion mit der erforderlichen Tragfähigkeit montiert wird, kann dies zu schweren Verletzungen oder Geräteschädten führen! Der Monteur hat davon zu sorgen, dass die Konstruktion, an der das Zubehörteil angebracht wird, über die erforderliche Tragfähigkeit verfügt. Die Konstruktion muss das fünffache Gesamtgewicht des Geräts tragen können. Verständen Sie vor der Montage des Zubehörteils ggf. die Konstruktion.

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschäden führen! Der Monteur ist davon verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten innerhalb des Halterungssystems des CPA330 226,8 kg (500 lbs) nicht überschreitet.

Die maximale Tragkraft des Modells CPA330 ist evtl. auf das zwischen der Deckenplatte und dem Projektor/ Display verwendete sonstige Montagesystem mit der niedrigsten Tragkraft BESCHRANKT!

WARNING: Verwenden Sie das Zubehörteil nur für den vorgesehenen, in der Anleitung beschriebenen Zweck. Verwenden Sie keine Zubehörteile, die nicht vom Hersteller empfohlen wurden.

WARNING: Verwenden Sie das Zubehörteil nie in beschädigtem Zustand. Bringen Sie das Zubehörteil in thisem Fall für die Fehlersuche und Reparatur zu einem Service-Center.

WARNING: Verwenden Sie das Produkt nie im Freien.

HINWEIS: Dieses Zubehor kann in Kombination mit den Ausziehsäulen der UL-konformen CPA-Serie (nicht mitgeliefert) verwendet werden.

WICHTIG! These CPA-Halterungen eignen sich für die Montage an:

• eine Decke mit einem doppelten 51mm× 102mm (2^n× 4^n) -Holzrahmen;
• eine 203 mm (8")-Betondecke;
• eine abgehängte Metallrahmendecke.

WARNING: NICTH an vertikalen Montageflächen, wie etwa Wänden, oder schrägen Decken anbringen!

HINWEIS: Das Modell CPA330 kann mit der gemäß UL zertifizierten CPA-Serie an Erweiterungssäulen verwendet werden; mit den deckenmontierten Videowänden LCM2X2U, LCM2X2UP, LCM3X2U, LCM3X2UP und LCM3X3U; und den gemäß UL zertifizierten Komponenten LCM1U, LCM1UP, LCM2X1U, LCM2X1UP, LCM3X1U, LCM3X1UP, LCM5X1U, MCM1U, XCM1U, XCM7000, LCB1U, LCB1UP, LCB1X2U, LCB2X1U, LCB2X1UP, MCB1U, MCB1X2U, XCB1U, XCB7000, FCA3U und FCA4U (nicht im Lieferumfang enthalten).

HINWEIS: Für die Modelle LCM2X2U, LCM2X2UP, LCM3X1U, LCM3X1UP, LCM3X2U, LCM3X2UP, und LCM3X3U sind 2 Deckenplatten vom Typ CPA330 erforderlich (nicht im Lieferumfang enthalten). Für die Modelle LCM5X1U sind 3 Deckenplatten vom Typ CPA330 erforderlich (nicht im Lieferumfang enthalten).

--BEWAHREN SIE DIESE ANWEISUNGEN AUF--

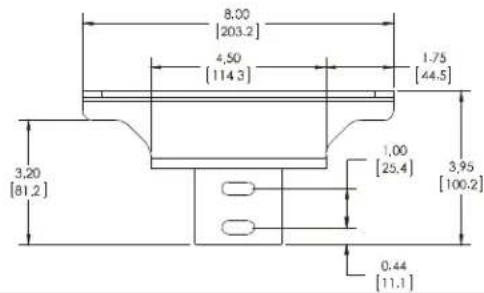

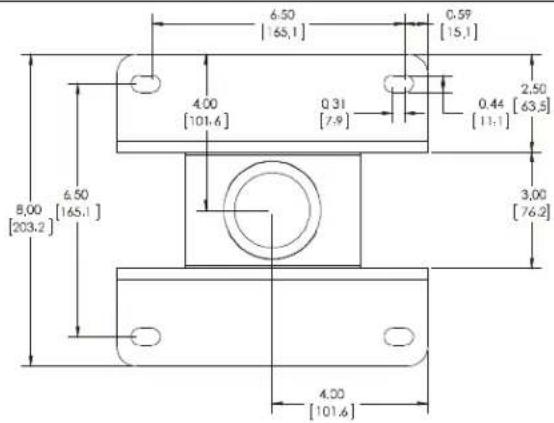

ABMESSAGENGEN

ABMESSAGENGEN: ZOLL [MILLIMETER]

FÜR DIE MONTAGE ERFORDERLICHES WERKZEUG

5,5 mm (7/32") (Holzbalken)
9,5 mm (3/8") (UX10-Betondübel)
8 mm (5/16") (AF8-Betondübel)

12.7 mm (1/2") Mutterndreher

ERFORDERLICHE BEFESTIGUNGSMATERIALIEN (NICTMITGELIEFERT) -- Abhängig von der Installationsmethode

1. Montage an Holzdeckenbalken

2. 5/16" x 2-3/4" (Mindestlange) Ankerschrauben (4 Stk.)

3. Montage an Gewindestange

3/8" ASTM A307-Gewindestangen, 16 Gange pro Zoll (4 Stk.)

• 3/8" Rechteckmuttern (4 Stk.)
• 3/8" Kontermuttern (8 Stk.)

• 3/8" Unterlegscheiben (8 Stk.)

• Montage an Massivbeton

UX10-oder AF8-Dubel (4 Stk.)
- 5/16"-Unterlegscheiben (4 Stk.)
- 5 / 16'' x 2-3/4"-Schauben (4 Stk.)

TEILE

Materialtasche

B(4) 5/16-18×1"

C (4) 5/16"

D (4) 5/16"

e)

E (1) 6x1/2"

MONTAGE

These CPA-Halterungen eignen sich zur Anbringung an einer Decke mit einem doppelten 51mm× 102mm(2^ × 4^ ) Holzrahmen, einer Betondecke oder einer abgehängten Metallrahmendecke und sind in 25,4 mm-Schritten (1") hohenverstellbar.

WARNING: NICTH an vertikalen Montageflächen, wie etwa Wänden, oder schrägen Decken anbringen!

WARNING: EINE UNSACHGEMÄSSE INSTALLATION KANN ZUM HERUNTERFALLEN DES PRODUKTS FÜRHREN UND SCHWERE PERSONENSCHÄDEN BZW. SCHÄDEN AM GERÄT VERURSACHEN! Der Monteur muss sicherstellen, dass die Konstruktion, an der die Halterung befestigt wird, das Fünffache des Gewichts der CPA-Halterung und aller daran angebrachten Geräte tragen kann. Verstärken Sie vor der Montage der Halterung ggf. die Konstruktion.

HINWEIS: Die folgenden Anweisungen geben davon aus, dass vor der Installation eine geeignete Struktur und Oberfläche zur Befestigung existiert.

Montage an einen Holzrahmen (Deckenbalken)

WICHTIG! Der CPA330 eignet sich für die Montage an einer doppelten Querverstrebung (165,1 mm / 6-1/2" von Mitte zu Mitte) aus 51 mm x 102 mm (2" x 4")-Holzbalken zwischen zwei Deckenbalken mit einer Gipskartonbeschichtung von maximal 16 mm (5/8").

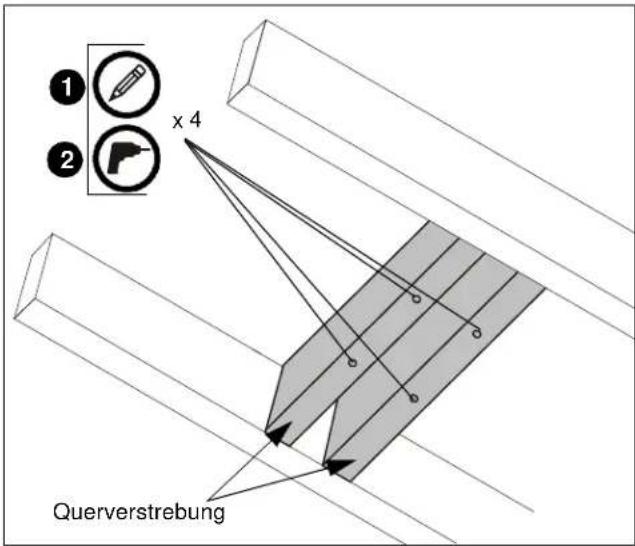

1. Verwenden Sie die Deckenplatte (A) als Schablone und zeichnen Sie vier Vorbohrungen an (Siehe Abb. 1). Achten Sie darauf, dass sich die Markierungen in der Mitte der Holzbalken befinden.

Abb.1

1. Bohren Sie Vorbohrungen mit einem Durchmesser von 5,6 mm (7/32") in die Holzbalkenquerverstrebung. (Siehe Abb. 1) Achten Sie darauf, dass die Vorbohrungen gerade verlaufen.

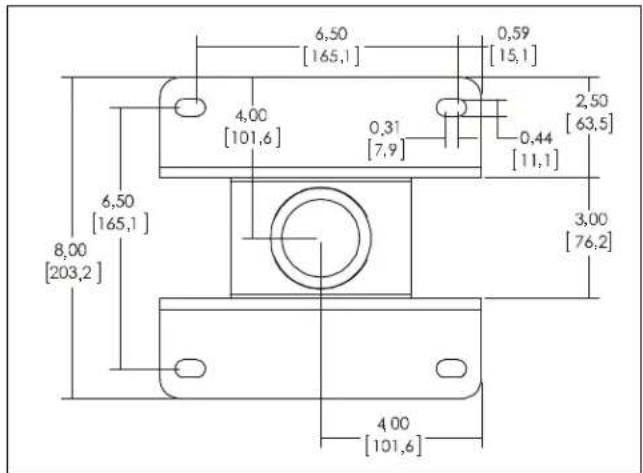

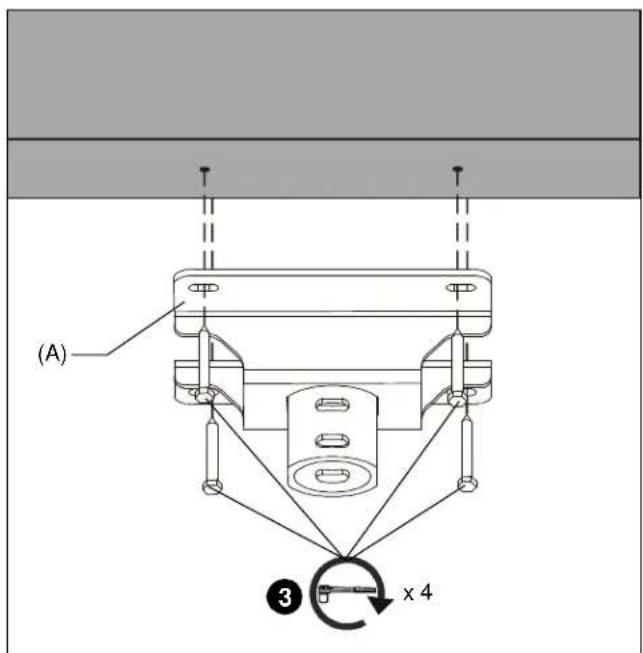

2. Führn Sie vier Ankerschrauben (nicht mitgeliefert), Mindestgroße 5 / 16'' × 2 - 3 / 4'' , durch den CPA330 (A) und schrauben Sie sie in die Holzbalkenquerverstrebung. (Siehe Abb. 2) Einzelne Abmessungen: (Siehe Abb. 3).

Abb. 2

Abb.3

Montage an eine abgehängte Decke

HINWEIS: Die CPA-Halterung kann an vier (nicht mitgelieferten) ASTM A307-Gewindestangen mit 3/8 Zoll Durchmesser oder better aufgehigt werden, die mittels (nicht mitgeliefter) 3 / 8 -ASTM A307-Rechteckmuttern oder better an einer 1 - 5 / 8'' x 1-5/8" 12ga Metalschiene (mit einer Hochstangle von 4 FuB - ebenflats nicht mitgeliefert) befestigt werden. Die Gewindestangen müssen über 16 Gange pro Zoll verfügen.

1. Führn Sie die Stangen in die vier Schraublöcher an der CPA-Halterung ein.
2. Befestigen Sie die Gewindestangen mit (nicht mitgelieferten) 3/8"ASTM A307-Kontermuttern oder better und Unterlegscheiben an der CPA-Halterung (jeweils eine innen und außen - nicht mitgeliefert). Einzelne Abmessungen: (Siehe Abb. 3).

Montage an eine Massivbetondecke

WARNING: Der CPA330 eignet sich zur Montage an eine Betondecke mit einer Mindeststärke von 203 mm (8") und einer Gipskartonbeschichtung von maximal 16 mm (5/8").

WARNING: Fischer-UX10- oder AF8-Dübel (nicht mitgeliefert) müssen in baulich intakte Massivbetondecken montiert werden. Die Installation in Hohlblockdecken, Mörtel oder Beton, der Risse, Absplitterungen oder andere Defekte aufweist, kann zu einem Versagen des Dübens und schweren Personen- oder Sachschemen führen.

1. Verwenden Sie die Deckenplatte (A) als Schablone und zeichnen Sie vier Vorbohrungen an die Decke.
2. Bohren Sie an den markierten Stellen Vorbohrungen. Bei Verwendung von UX10-Dubeln betragt der Durchmesser der Vorbohrungen 9,5 mm (3/8"). Bei Verwendung von AF8-Dubeln betragt der Durchmesser der Vorbohrungen 8 mm (5/16").
3. Verwenden Sie vier UX10-Dubel (nicht mitgeliefert), um die CPA-Halterung an einer Massivbetondecke zu befestigen. Einzelne Abmessungen: (Siehe Abb. 3).
4. Platzieren Sie die CPA-Halterung über den Dubeln und richten Sie die Schraublocher in der CPA-Halterung nach den montierten Dubeln aus.
5. Befestigen Sie die CPA-Halterung an der Decke, indem Sie vier (nicht mitgelieferte) 5 / 16'' × 23 / 4'' -Schrauben mit vier (nicht mitgelieferten) 5 / 16'' -Unterlegscheiben in die Dubel schrauben.

Montage der Ausziehsäule

WARNING: Das Überschreiben der maximalen Tragkraft kann zu schweren Verletzungen oder Geräteschädeln führen! Der Monteur ist davon verantwortlich, sicherzustellen, dass das Gesamtgewicht aller Komponenten innerhalb des Halterungssystems des CPA330 226,8 kg (500 lbs) nicht überschreitet.

1. Führer Sie die Kabel durch die Ausziehsäule (nicht mitgeliefert).

2. Montieren Sie eine Ausziehsäule der UL-konformen CPA-Serie (nicht mitgeliefert) an den CPA330.
   HINWEIS: Erleichtern Sie sich die Montage der selbstchneidenden Sechskantschrauben, indem Sie die Schrauben sorgfältig nach den Bohrungen in der Ausziehsäule ausrichten und einen Bohrer mit Mutterndreher verwenden. Falls Sie KEINEN Bohrer verwenden, müssen Sie anfangs ein weniger Druck ausüben, um die selbstchneidenden Schrauben einzuschrauben.

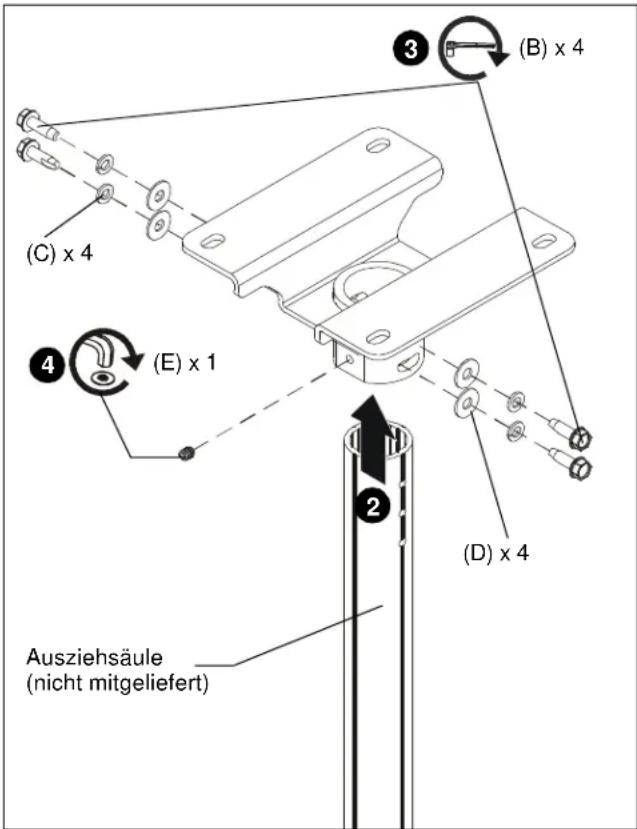

3. Befestigen Sie die Ausziehsäule am CPA330, indem Sie vier selbstschneidende 5/16-18 x 1"-Sechskantschrauben (B) mit vier 5/16"-Federscheiben (C) und vier 5/16"-Unterlegscheiben (D) durch die Bohrungen in der Ausziehsäule schrauben. (Siehe Abb. 4)
4. Schrauben Sie eine 5 / 16'' × 1 / 2'' -Feststellschraube (E) in die Gewindebohrung undziehen Sie sie an, bis sie fest an der Säule sitzt.

Abb. 4

1. Beenden Sie die Montage gemäß der Montageanleitung der Halterung.
