BEDIENUNGSANLEITUNG Babynova 1150 rapid Soba

AUFSTELLUNG	Sicherheitshinweise	2

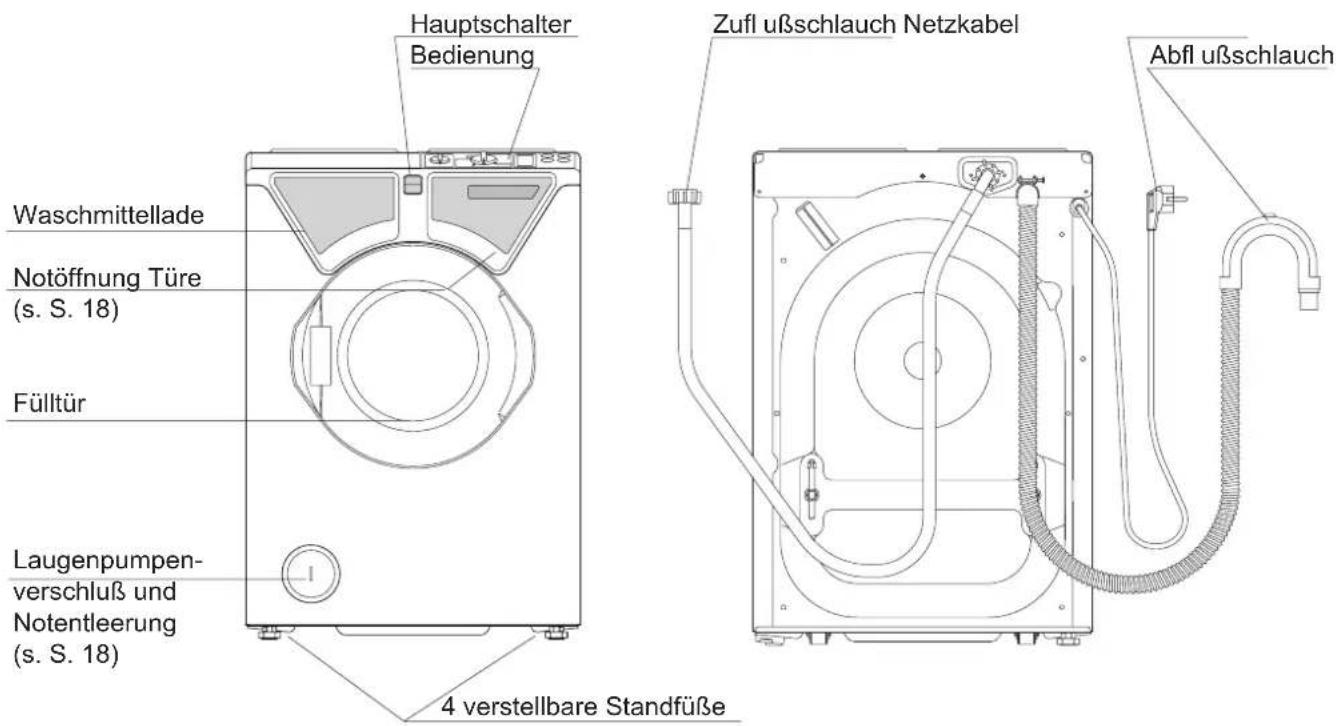

	Gerätebeschreibung	3
	So entfern den Sie die Transportsicherung	3
	Elektrischer Anschluß	4
	Anschluß und Aufstellung	4 - 5
	Vor dem ersten Waschen	5
BENUTZUNG	Programmwahl	6 - 7
	Drucktasten	7 - 9
	Sortieren der Wäsche	9
	So stellen Sie das Programm ein	10 - 11
	Die Anzeigeeinheit	11
	Erklärung der Anzeige der Programmsequenzen	12
	So verändern Sie die Anzahl der Spülgänge	13
	So verändern Sie den Wasserstand der Spülgänge	14

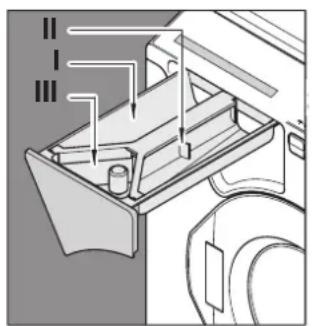

	Waschmitteldosierung und -beigabe	15
	Programmbeispiele	16
REINIGUNG
UND WARTUNG	Pflegehinweise	17
	Entkalken	17
	Reinigung des Zuflüsseibes	17
ALLGEMEINES	Störungsbehebung	18 - 20
	Notöffnen	18
	Notentleeren	18
	Reinigung der Laugenpumpe	18
	Fehlersymbole in der Anzeigeeinheit	19
	Fleckenentfernung	21
	PflegeKennzeichen	22
	Beachtenswerte Ratschläge	23
	Kurzanleitung	24
	Garantie	75
Table des matérièsIndex		26
		50

Sicherheitshinweise

Achtung

Die Transportsicherung entfern (S. 3)!
- Vor Inbetriebnahme die Bedienungsanleitung vollständig lessen
- Dieses Gerät dient ausschließlich der Reinigung von Wäsche- und Bekleidungsstücken aus textilem Gewebe, die mit Pflegekennzeichen versehen sind und muß vor unsachgemäßen, bestimmungs- und zweckwidrigen Zugriffen (z.B. Kinder) während des Betriebes geschützt werden.
Die Waschmaschine ist während des Betriebes hinreichend zu beaufsichtigen.

Achtung

• Das Gerät darf in keiner Weise in seiner Konstruktion verändert werden.
• Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlüssig abzusperren.
• Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

Achtung

Dieses Produkt wurde unter umweltfreundlichen Aspekten hergestellt und verpackt.
Wir ersuchen Sie, die Verpackung und das "alte" Gerat ordnungsgemäß zu entsorgen.
Netzkabel durchtrennen und mit dem Stecker entfernen. Turschloß zerstören - dadurch verhindern Sie, dass sich Kinder einsperren und dadurch in Lebensgefahr geraten!

So entfern den Sie die Transportsicherung

Die Transportsicherung unbedingt vor der Inbetriebnahme entfernen (Bild 1 - 3), sonst muß während des Betriebes mit Schäden am Gerät gerechnet werden.
- Beide Stangen aus der Verankerung offen und herausziehen (Bild 1 und 2)
- die Öffnungen mit den darauf vorgesehenen Kunststoffkappen verschlieben (Bild 3)
- Bei einem Transport des Gerätes (z.B. Umzug) ist ein Wiederherstellen der Transportsicherung erforderlich.
- Lassen Sie das Restwasser aus dem Gerät ab (siehe Notentleerung - S. 18)
- Das Gerätarf nur stehend und mit eingebauter Transportsicherung transportiert werden.

Bild 1

Bild 2

Bild 3

Elektrischer Anschluß

Schutzkontaktsteckdose 230V / 50Hz
Anschlußwert 2,2 kW
- Absicherung: eine mit mind. 10 A abgesicherte Schutzkontaktsteckdose
-itte beachten Sie das Leistungsschild an der Rückwand des Gerates.

Anschluß und Aufstellung

Die Tür zur Entnahme der Beigaben öffnen, dazu:

die Maschine an das Stromnetz anschließen
- mit dem Hauptschalter einschalten, den Programmwahler auf ^ drehen
warten, bis in der Anzeigeeinheit " 00 " zu blinken aufhört
- dann den Programmwähler auf “♀” drehen

Wasseranschluß

• Das Gerätarf nur an Kaltwasser angeschlossen werden.
• Den Zufuufschlauch an den Wasserhahn anschrauben.
• Der Wasserleitungsdruck muß zwischen 1 bar (= 10 N/cm² = 10⁵ Pa) und 10 bar (= 100 N/cm² = 10⁶ Pa) liegen.

Bei higherm Druck ist der Waschmaschine ein Druckreduzierventil vorzuschalten. Beachten Sie die für Sie geltenden Vorschriften Ihres Wasserversorgungsunternehmens.

Den Abfl ußschlauch knickfrei verlegen.
- Den Abflusschlauch über den Rand des Spül- bzw. Waschbeckens hangen. Die Schlauchkrümmungarf Höchstens 1 m über dem Niveau sein, auf dem die Maschine steht (dämter Wasserabfl uß einwandfrei Funktioniert).
Fixieren Sie den Abflusschlauch mit dem beiliegenden Schlauchhalter. Ziehen Sie den Schlauchhalter bis zur Mitte der Schlauchkrümmung auf den Abflusschlauch und sichern Sieihn gegen Abrutschen. Verwenden Sie eventuell einen Schlauchbeschwerer oder ein andes geeignetes Mittel, um Sicherzustellen, daß der Abflusschlauch nicht abrutschen kann.
- Der Anschluß des Abflüsschlauches kann an jedem beliebigen Abflüssystem erfolgen. Der feste Anschluß des Abflüsschlauches an den Geruchsverschluss Ihres Spül- oder Waschbeckens erfordert besondere Maßnahmen und sollen deshalb ausschließlich von einem Installateur ausgeführrt werden.

Aufstellung und Inbetriebnahme

• Waagrecht auf ebenem, nicht schwingendem Boden.
  Die Maschine muß mit allen Schraubführten satt auf dem Boden stehen.
• Zum Ausrichten der Maschine je nach Bedarf einen oder mehrere Schraubfüße einstehen, dazu die jeweilige Kontermutter lockern.
• Nach dem Justieren der Schraubfüße die jeweilige Kontermutter in Pfeilrichtung wieder fest anziehen (mit einem Gabelschlüssel SW 17).
• Wasserhahn öffnen und Abfl ußschlauch kontrollieren.

Achtung

• Immer auf eine einwandfrei Schlauchführung achten, da sich jeder Querschnittveränderung nachteilig auf die Funktion des Gerätes auswirkt.
  Die Waschmaschine nur in einem frostfreiern Raum aufstellen.
• Für alle entstehenden Wasserschäden, durch unsachgemäßigen Gebrauch und durch Wartungsarbeiten von nicht gewerbsmäßig Befugten, ist der Besitzer haftbar.

Vor dem ersten Waschen

Achtung

Die Waschmaschine muß sachgemäß aufgestellt und angeschlossen sein.

Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüf Wasserreste zu entfern, das erstige Mal ohne Wäsche waschen.

• keine Wäsche einnullen
  Wasserhahn Offnen
• 1/2 Meßbecher Waschmittel in die Kammer für Hauptwaschmittel einflüllen
• das Programm „Pfl egeleicht / Feinwäsche" mit 60^ durchlaufen setzen

Die Waschmaschine ist nun gereinigt und für den Betrieb bereit.

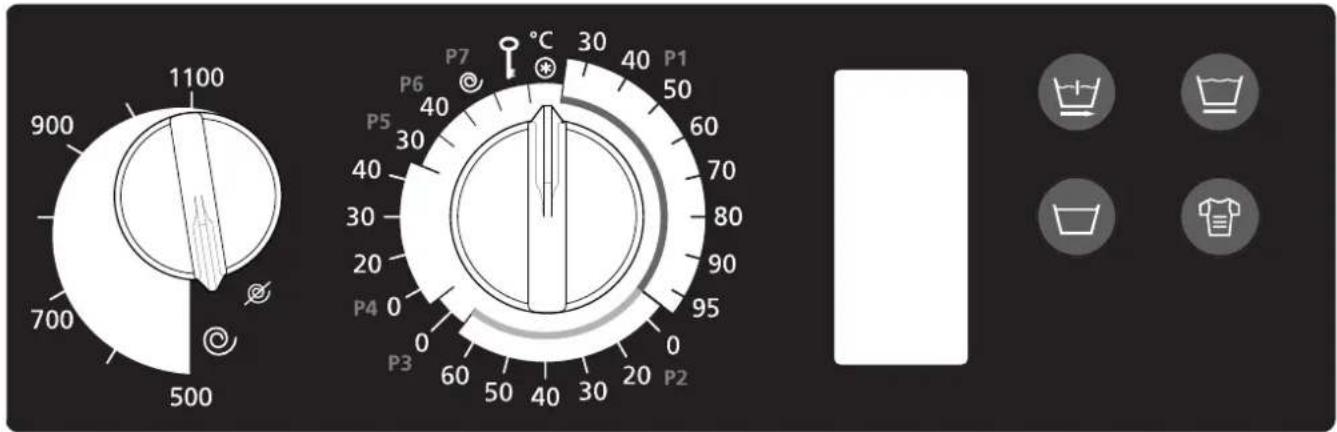

Programmwahl

Hauptschalter

Der Hauptschalter ist immer zuerst zu betätigten. Anschließlich sind dann die Programmeinstellungen zu machen.

Achtung: Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

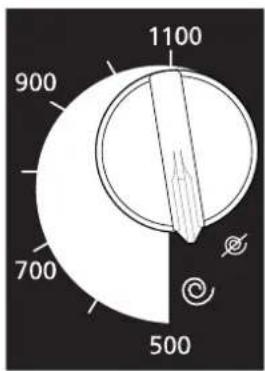

Schleuderdrehzahlregler:

Mit diesen Schalter erfolgt die Einstellung der Drehzahl für die Endschleuderphase. Die maximale Schleuderdrehzahl beträgt 1100 U/min. Wenn Sie ein Waschprogramm ohne Schleudern beenden wollen, dann stellen Sie den Schalter auf

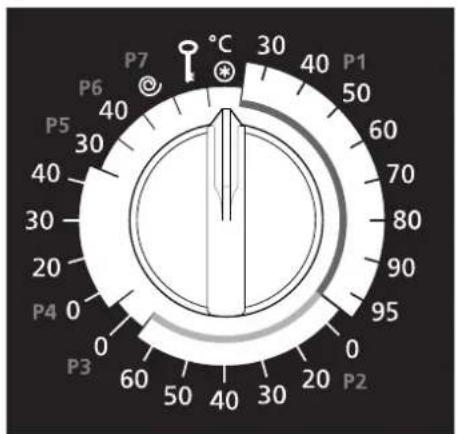

Programmwahler:

Achtung: Vor der Programmeinstellung muß die Türe geschlossen sein!

• den Programmwahler auf **drehen
  warten, bis in der Anzeigeeinheit " 00 " zu blinken aufhört
• dann das gewünschte Programm mit der dazugehörigen Temperatur einstellen

P1 Koch- und Buntwäsche von 30^ - 95^
P2 Pflegeleicht / Feinwäsche von kalt - 60°C
P3 Handwäsche kalt (voreingestellt)
P4 Wolle von kalt - 40^
P5 Seide 30^ (voreingestellt)
P6 Kurz 40^ (voreingestellt)

Jedes dieser Programme kann mit den Drucktasten kombiniert werden (siehe Seite 8 - 9).

P7 Extra - Schleuderprogramm

Drucktasten:

• These Tasten sind immer nach der Einstellung des Programmwählers zu betätgien.
  Die Zeit zur Einstellung beträgt 15 Sekunden, die durch die 5 Segmente in der Anzeigeeinheit angezeigt werden.
• Bei jeder Betätigung beginnen die 15 Sekunden immer wieder von Neuem.

Achtung:

Nach Ablauf der 15 Sekunden erfolgt der Programmstart und eine Änderung mit den Drucktasten ist nicht mehr möglich.

In der Anzeigeeinheit blinken abwechselnd das eingestellte Programm und die eingestellte Temperatur.

Achtung:

Sobald das Waschprogramm startet, ist die eingestellte Temperatur gespeichert. Stellen Sie nach dem Start den Programmwahler auf eine andere Temperatur, hat dies keinen Einfluss mehr.

Nach dem Programmstart können Sie eine gewährte Temperatur nurändern, indem Sie

• den Programmwahler auf *drehen
  --> Beachten Sie auf Seite 9 „Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart"
• warten, bis in der Anzeigeeinheit "00" zu blinken aufhört
• das gewünschte Programm mit der richtigen Temperatur neu starten.

Drucktasten

mit Vorwässe nur wirksam im Programmbereich P1

Durch Betätigung dieser Taste wird im Normal- oder Intensivprogramm eine Vorwäsche dazugeschaltet. In der Anzeigeeinheit erscheidt "". Durch nochmaliges Drücken der Taste wird die Vorwäsche wieder weggeschaltet. In der Anzeigeeinheit erscheidt "".

Mit dieser Taste konnen Sie aber auch „Programmabschnittte überspringen" (nach der Programmeinstellzeit). - Näheres siehe Seite 9.

Feinwäsche nur wirksam im Programmbereich P2

Mit dieser Taste konnen Sie vom Pfl egeleichtprogramm (normaler Wasserstand) auf ein Feinwaschprogramm (erhöhter Wasserstand) umschalten. Empfehlenswert für empfi ndliche Textilien, wie z.B. Gardinen.

In der Anzeigeeinheit erscheint

Durch nochmaliges Drucken der Taste kehrt das Programm wieder in den Normalwasserstand (1) zurück.

Spülstopp wirksam im Programmbereich P1 bis P6

Durch Drücken der Taste wird der Programmablauf im letzten Schwemmgang gestoppt. In der Anzeigeeinheit blinkt

Durch nochmaliges Betätigkeiten der Taste in der Programmeinstellzeit wird die Spülstopfunktion wieder aufgehoben.

Bei angewähler Spülstopfunktion bleibt die Maschine im letzten Schwemmgang (vor dem Endschleudern) stehen, um einem Verknittern der Textilien entgegenzuwirken.

Um das Programm fortzusetzen, drücken Sie die Taste „Spülstopp“ noch einmal.

Intensivprogramm nur wirksam im Programmbereich P1 und P2

Falls Sie zusammen zu der Taste „Intensiv“ andere Tasten (z. B. Taste „Vorwäsche“) aktivieren wollen, dann erst nach dem Sie die Einstellung der Taste „Intensiv“ getätigten haben.

Ausgangszustand ist immer das Normalprogramm.

• Drücken Sie die Taste einzelmal, haben Sie das Intensivprogramm (=verlangerte Hauptwäsche, frei Temperaturwahl) aufgerufen. In der Anzeigeeinheit erscheidt "L".

• Drücken Sie die Taste ein zweites Mal,kommen Sie wieder in das Normalprogramm.

Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart

wirksam in allen Programmbereichen

z. B.: Verkurzen der Spülgänge, vorzeitiges Beenden der Schleuderphase

Durch Betätigkeiten der Tasteskosten Sie Schritt für Schritt das eingestellte Waschprogramm vorzeitig beenden. Die Anzeigeeinheit informiert Sie über jeder Schritt.

Beachten Sie aber, daß die Maschine vor Ausführung des nachsten Schrittes immer den Sicherheitszustand herstellt,

das heiBt:

Wenn Sie z.B. die Hauptwäsche vorzeitig beenden möchen, wird zuerst

abgepumpt, ggf. auch gekühlt.

Sortieren der Wäsche

Sortieren Sie die Wäsche

• nach dem Pfliegekennzeichen
• nach dem Verschmutzungsgrad
• nach der Farbe

Neue Wäsche soll das erstige Mal getrennt gewaschen werden, da diese oft einen Überschuß an Farbe enthalt.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen. Ein Überbeladen der Waschtrommel sollte jedoch vermieden werden, da dadurch die Reinigungswirkung herabgesetzt wird.

Koch- und Buntwaschprogramm · P1 · 30 - 95°C

• Hauptschalter einschalten und Türe schlieben
• die Endschleuderdrehzahl wahlen
• den Programmwähler im Bereich P1 auf die gewünschte Temperatur (laut Pfl egekennzeichen) stellen
• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Hinweis:

Normal verschmutzte Haushaltswäsche sollen immer ohne Vorwäschene gewaschen werden. Sie spare bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

Pfl egeleichtprogramm · P2 · bis 60^

Hauptschalter einschalten und Türe schlieben
- die Schleuderdrehzahl wahlen
- den Programmwähler im Bereich P2 auf die gewünschte Temperatur (lauf Pfl egekennzeichen) stellen
- falls Sie das Feinwaschprogramm (erhöhter Wasserstand) benötigen, wahren

Sie die Drucktaste

• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Handwaschprogramm · P3 · kalt (voreingestellt)

Hauptschalter einschalten und Türe schreiben
- Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestillten Schleuderdrehzahl
- den Programmwahler auf P3 stellen

• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Wollprogramm · P4 · kalt bis 40^

• Hauptschalter einschalten und Türe schreiben
• Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestillten Schleuderdrehzahl
• den Programmwähler im Bereich P4 auf die gewünschte Temperatur (laut Pfl egekennzeichen) stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Seidenwaschprogramm · P5 · 30^ (voreingestellt)

Hauptschalter einschalten und Türe schlieben
- Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestillten Schleuderdrehzahl
- den Programmwahler auf P5 stellen
- wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Kurzwaschprogramm · P6 · 40^ (voreingestellt)

• Hauptschalter einschalten und Türe schlieben
  Die Schleuderrehzahl wahlen
• den Programmwahler auf P6 stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Extra - Schleuderprogramm P7

Ein Extra - Schleuderprogramm können Sie in Stellung P7 anwahlen.

Hauptschalter einschalten und Ture schlieben
- die Schleuderrehzahl wahlen
- es ist keine Zusammenfunktion wählbar

So stellen Sie das Programm ein

Vorzeitiges Beenden bzw. Programmänderung

• Programmwahler immer zuerst auf Position "drehen

• Beachten Sie auf Seite 9 "Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart".

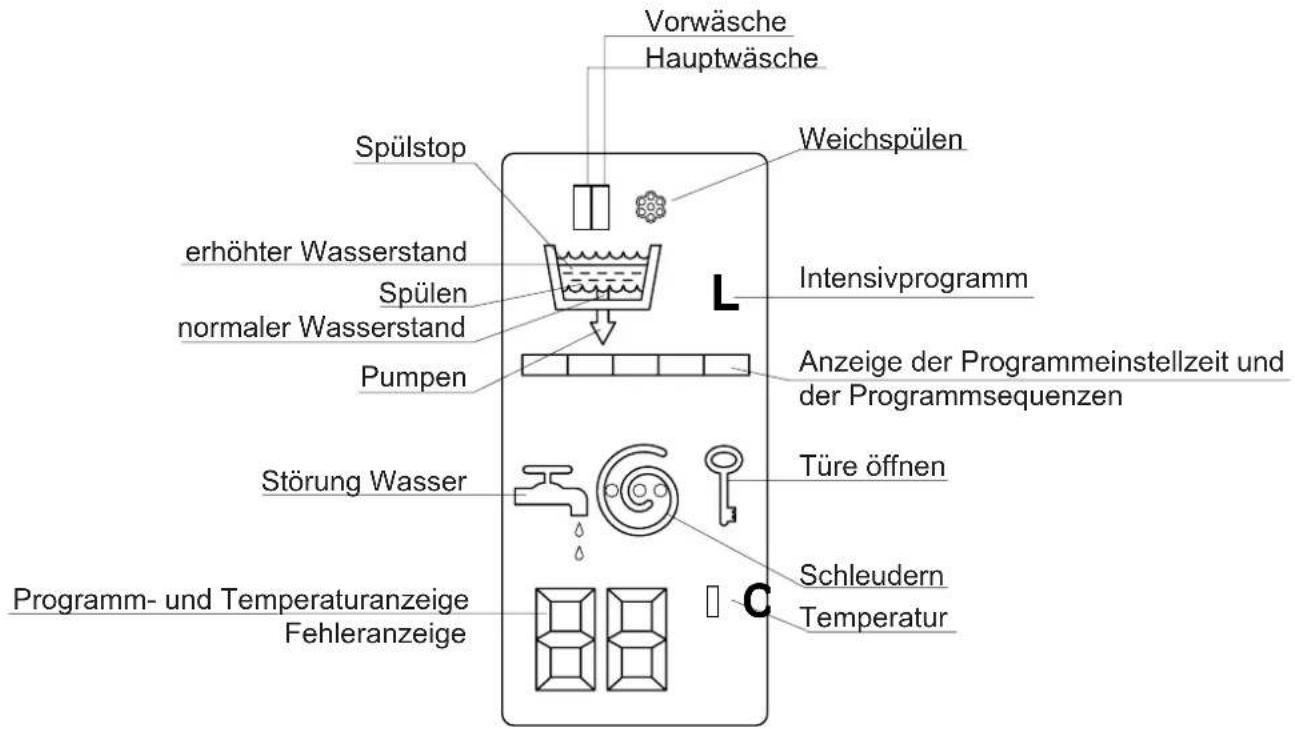

Die Anzeigeeinheit

Die Anzeigeeinheit informiert Sie während des Einstellens und anschließend im laufenden Programm über alle Funktionen. Für den Waschproz weiden Waschsymbole verwendet.

Das Balkendiagramm zeigt die Programmeinstellzeit bzw. die Programmsequenzen an.

In der zweistelligen Sieben-Segment-Anzeige blinken abwechselnd das eingestellte Programm und die eingestellte Temperatur.

Die Symbole und ihre Bedeutung

Vorwäsche - normaler Wasserstand

Hauptwäsche - normaler Wasserstand

Hauptwäsche - erhöhter Wasserstand

Spulen

Spulstopp

Schleudern

Intensivprogramm

Weichspullen

Pumpen

Türe öffnen

Programm- u. Temperaturanzeige
Fehleranzeige

Anzeige der Programmeinstellzeit

Anzeige

der

Programmsequenzen

(s.

Seite

12)

Erklärung der Anzeige der Programmsequenzen

P1,P2, P6 Hauptwäsche (normaler Wasserstand)

Wasserzulauf

Waschen und heizen bis 40^ (nur bei P1 Komponentenprogramm,

P2 Komponentenprogramm und P2 Sparprogramm)

Waschen und heizen bis Endtemperatur

Waschzeitveränderung (nicht bei P1 Normalprogramm)

Pumpen

P3, P4, P5 Hauptwäsche (erhöhter Wasserstand)

Wasserzulauf

Waschen und heizen bis Endtemperatur

Waschen

Pumpen

Spulen

Spulgang, wenn gewählt (s. S. 13)

Pumpen mit Zwischenschleudern

Spulgang, wenn gewählt (s. S. 13)

Pumpen mit Zwischenschleudern

Spulgang (Werkeinstellung)

Pumpen mit Zwischenschleudern

Spülgang

Pumpen mit Zwischenschleudern

Spulgang mit Wasserzufuß über die Weichspülkammer

Pumpen

Schleudern

Schleudern in P1, P2 und P6 wahlbar von 500 bis 1100 U/min.

Pumpen

Schleudern in P3, P4 und P5 immer mit 500 U/min

Pumpen

So verändern Sie die Anzahl der Spülgänge

Anzahl der Spülgänge

Werkseinstellung = 3 Spülgänge

Koch-, Bunt-, Pfllegeleicht / Feinprogramm P1 / P2):

mögliche Änderungen: Wasserhärtebereich I (0 - 10° dH) 4 - 5 Spülgänge

Wasserhärtebereich

II (10 - 16° dH) 3 - 4 Spülgänge

Wasserhärtebereich

III (über 16^ ) 2-3 Spülgänge

Handwasch-, Wollprogramm (P3 / P4):

mögliche Änderungen: Wasserhärtebereich II (10 - 16 °dH) 3 Spülgänge

Wasserhärtebereich

III (über 16° dH) 2 Spülgänge

Im Seidenwaschprogramm (P5) sind 3 Spülgänge und im Kurzwaschprogramm

(P6) 2 Spülgänge voreingestellt und können nicht geändert werden.

Verändern der Anzahl der Spülgänge

Hauptschalter einschalten
Programmwahlschalter auf *

• 3 Sekunden lang die Tasten und gleichzeitig drücken -> In der Anzeigeeinheit blinkt - - -
• Programmwähler in den gewünschten Bereich P1, P2, P3 oder P4 drehen -> In der Anzeigeeinheit erscheint das gewünschte Programm und der aktuelle Stand (siehe Bild)
• mit jeder Betätigung der Taste wird die Anzahl der Spülgänge erhöht bzw. reduziert.

• Anzahl der eingestellten Spülgänge (= Balkensegmente) blinken

• 2 Sekunden lang die Taste drücken und die Änderungen werden gespeichert
  —> Die Balkensegmente horen auf zu blinken
  Den Programmwahlschalter auf Position *drehen
  Programmwahl - siehe Seite 6-7

Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichert bleiben.

Im normalen Programmablauf wird in der Anzeigeeinheit diese Änderung nicht mehr angezeigt.

Wenn Sie zur Werkeinstellung zurückkehren wollen, müssen Sie diese neu programmieren und speichern.

Abbrechen

• Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu rehen Sie den Programmwähler auf *

2 Spülgänge
3 Spülgänge
4 Spülgänge
5 Spülgänge

So verändern Sie den Wasserstand der Spülgänge

Wasserstand für Spülgänge		Werkseinstellung:	normal
Koch-, Bunt-, Pfl egeleicht / Feinprogramm P1 / P2): mögliche Änderungen: Wasserhärtebereich I	erhöht
Wasserhärtebereich		Wasserhärtebereich	II und III normal
Verändern des Wasserstandes für die Spülgänge
Hauptschalter einschalten
Programmwahlschalter auf “*
3 Sekunden lang die Tasten undleichzeitig drücken → In der Anzeige einheit blinkt“- -”
Programmwähler in den gewünschten Bereich P1 oder P2 drehen → In der Anzeige einheit erscheint das gewünschte Programm und der aktu- elle Wasserstand (siehe Bild)
durch Betätigung der Taste kann der Wasserstand erhöht bzw. reduziert werden. → die Wellenlinien blinken
2 Sekunden lang die Taste drucken und die Änderungen werden gespei- chert → die Wellenlinien horen auf zu blinken
Den Programmwahlschalter auf Position “*” drehen
Programmwahl - siehe Seite 6 - 7
Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichertbleiben. Im normalen Programmablauf wird in der Anzeige einheit diese Änderung nicht mehr angezeigt. Wenn Sie zur Werkeinstellung zusückkehren wollen, müssen Sie diese neu programmieren und speichern.
Abbrechen · Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu drehen Sie den Programmwähler auf “*”.

Die benötigte Waschmittelmenge hangt ab von

• der Höhe und Bauart ihrer Waschmaschine
• der Wasserhärte
• der Art und Stärke der Verschmutzungen auf ihren Textilien
• der Wäschemenge in der Trommel
• dem Waschmitteltyp und der Waschmittelmarke

Überzeugen Sie sich daher vor der Waschmittelbeigabe, ob

• Sie das Fassungsvermögen der Trommel an Trockenwäsche ausgenützt haben dies hilft, Energie und Wasser zu spare
• die Wäsche fettigen, schwer löslichen Schmutz oder starke Verfleckungen aufweist
• der Härtebereich der Waschmittel - Dosieranleitung mit der Wasserhärte übereinstimmt (Die Wasserhärte erfahren Sie vom Wasserwerk oder beim Gemeindeamt.)
• das von Ihnen verwendete Waschmittel für das gewährte Programm, die gewährte Temperatur und die zu waschenden Textilien geeignet ist.

Aktiver Umweltschutz

Ohre Waschmaschine ermodlich es Ihnen 30% der Waschmittelmenge einzusparen, da

• Ihr Maschine mit einem Öko-Ventil ausgestattet ist (dieses verhindert den Waschmittelverlust über das Abwasser)
• die Dosieranleitungen auf Waschmittelpackungen meistens für 5 kg Wäsche gelten —> die maximale Beladungsmenge ihrer Maschine ist 3 kg Trockenwässe.

Kammer I

Vorwaschmittel

Bleichmittel bzw. Fleckensalz

Kammer II

Hauptwaschmittel

Basiswaschmittel

Kammer III

Weichspuler

Hinweis

• Ab dem Wasserhärtebereich II (10 - 16 °dH) ist die Verwendung eines zusätzlichen Enthärters sinnvoll. Sie benötigen dann nur die Waschmittelmenge für den Härtebereich I (weiches Wasser 0 - 10 °dH).

Programmbeispiele

	Programm	Temperatur	Taste drucken	Füllmenge max. kg	Verbrauchswerte
					Zeit min	Energie kWh	Wasser Liter
stark verschmutzte Kochwäsche mit Vorwässche	P 1 95°C		+	3 150 1	20 39
stark verschmutzte Kochwäsche ohne Vorwässche	P 1 95°C		+	3 120 0	85 36
normal verschmutzte Kochwäsche mit Vorwässche	P 1 95°C		+	3 110 1	10 39
normal verschmutzte Kochwäsche ohne Vorwässche	P 1 95°C	3 80 0.80 36
stark verschmutzte Buntwässche	P 1 60°C	3 115 0.48 36
normal verschmutzte Buntwässche	P 1 60°C	3 70 0.46 36
stark verschmutzte farbempf i ndliche Buntwässche	P 1 40°C		+	3 105 0	35 36
normal verschmutzte farbempf i ndliche Buntwässche	P 1 40°C	3 60 0.33 36
stark verschmutzte Pfl egeleicht-Wäsche	P 2 40°C	1.5 85 0.25 33
normal verschmutzte Pfl egeleicht-Wäsche	P 2 40°C	1.5 60 0.23 33
stark verschmutzte Feinwässche	P2 40°C		+	1.5 98 0	40 38
normal verschmutze Feinwässche/Gardinen	P2 40°C		+	1.5 73 0	38 38
Handwässche P3 kalt 1 32 0.02 36
maschinenwaschbare Wolle P 4	30° C 1 50 0.15 40
Seide P 5	30° C 1 47 0.18 40
Kurz	P 6	40°		1.5	38	0.21	25

Reinigungs- und Wartungsarbeiten

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbehebungen ist vorher der Netzstecker zuziehen und der Wasserhahn abzusperren!

Pfl egehinweis

Von Zeit zu Zeit sollenn Sie die Waschmittellade herausnahmen und von Waschmittelrückständen reinigen.

• die Anlagefeder eindrücken und die Lade ganz herausziehen
• die Lade mit warmem Wasser reinigen
• die Saugheberkappe abziehen und ebenfls mit warmen Wasser reinigen
• den Weichspulereinflußkanal gegebenenfalls mit einer Flaschenbürste reinigen und die Saugheberkappe wieder auf den Stutzen stecken.
• bei entfernter Lade kontrollieren, ob sich Waschmittelreiste im Führungsschacht der Waschmittellade befindet - gegebenenfalls reinigen.

Bei richtiger Waschmitteldosierung befinden sich keine Waschmittelreste im Führungsschacht.

• Gehäuse, Bedienelemente und Tur mit einem weichen Tuch reinigen

Entkalken

Bei richtiger Dosierung des Waschmittels ist ein Entkalken kaum erforderlich. Im Bedarfsfall nur Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen verwenden.

Reinigung des Zufl ußsiebes

• Wasser absperren und Zufl ußschlauch von der Maschine abschrauben
• Sieb herausziehen, reinigen
• Sieb einsetzen
  Zufluschlauch montieren und Dichtheit uberprüfen

Störungsbehebung

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbegehungen ist vorher der Netzstecker zuziehen und der Wasserhahn abzusperren!

Notöffnen

• mit dem Hauptschalter ausschalten
• Wenn sich noch Wasser in der Maschine befindet, diesen ablassen (Notentleerung). VORSICHT: Das Wasser kann noch heißt sein!
  die Trommel muß stillstehen
• unter der rechten oberen Abdeckung befindet sich eine Öffnung (siehe Bild). In dieser drücken Sie mit einem Kugelschreiber nach oben.
• die Tör springt auf

Notentleeren

• die Abdeckecheibe der Verschlußkappe mit einer Münze öffnen und entfernen
• Ist der Schlauch nun in ganzer Länge entfaltet, kann das im Gerät angesammelte Wasser in ein Aufganggefäß abgelassen werden.
• Nach dem Versiegen des Wasserstrahls den Schlauch in beliebig geknickter Form in das Gehäuse zurückdrücken
• mit der Abdeckcheibe verschlieben

Achtung: Die Reinigung der Laugenpumpe ist nur im Störungsfall notwendig, d.h. wenn die Fehlersymbole F2 oder F4 im Display angezeigt werden.

HINWEIS: Prufen Sie immer erst den Fremdkörpereinsatz bevor Sie den Kundendienst rufen.

Reinigung der Laugenpumper

Öffn der Laugenpumpe (nur im entleerten Zustand des Gerätes).

• Griffstück drucken (Bild 1)
• um 45^ nach links drehen (Bild 2), noch einmal drucken und weitere 45^ nach links drehen
• den Laugenpumpeneinsatz herausziehen und reinigen (Bild 3)
• zum Verschlieben den Laugenpumpeneinsatz 2x nach rechts drehen (drehen - drücken - drehen).

Fehlersymbole in der Anzeigeeinheit

Ture schlieben
- Wasserzulauf überprüfen (zuwenig Wasserzufluß, Wasserhahn aufdrehen)
Zufl ußsieb reinigen (s. S.17)
- Hauptschalter ausschalten, ca. 10 Sekunden warten und wieder einschalten oder den Programmwahler auf *Stellung stellen
Programm starten

F4 zu hoher Wasserstand beim Einsatzen der Maschine

• warten, bis kein Wasser mehr abgepumpt wird oder ein Pendelzustand beim Abpumpen erreicht wird (hörbares Klicken)
• den Programmwahler auf “*” - Stellung stellen
• die Waschmaschine mit dem Hauptschalter ausschalten
  Abflußsystem und Laugenpumpe kontrollieren (s. S. 18)
  Hauptschalter einschalten
• das Schleuderprogramm P7 starten (das restliche Wasser wird abgepumpt) oder eine Notentleerung durchführren (siehe Seite 18)
  Programm starten
  tritt dieser Fehler nochmals auf

Wasserhahn schlieben, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführren (s. S. 18), Notöffnung betätigten (s. S. 18), Wäsche entnehmen.

F2 Waschlauge wird nicht oder zu langsam abgepumpt

Hauptschalter ausschalten
Laugenpumpereinigen (sieheSeite18)
- Wasserabfluß überprüfen (Abflüst verstopft?)
Hauptschalter einschalten
- nach Behebung von F2 kann der Fehler F4 auftreten (wegen zu hohem Wasserstand in der Maschine)

Fehlerbehebung von F4 durchfuhren

Programm starten
tritt der Fehler F2 nochmals auf

Wasserhahn schlieben, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführren (s. S. 18), Notöffnung betätigten (s. S. 18), Wäsche entnehmen

Achtung: Bei der Behebung folgender Fehler unbedingt das Gerät ausstecken und den Wasserhahn schlieben.

Sollte der Waschautomat im Display fogenden Fehlercode anzeigen: F1, F5 - F8, F0, F II oder FC so kann dieser wie folgt gelöscht werden:

Hauptschalter einschalten
Programmwahler auf P2 kalt stellen

Taste und gleichzeitig drucken

Tasten so lange drücken (ca. 3 Sek.), bis im Display "00" erscheint.

Der Waschautomat kann durch Programmneustart wieder betrieben werden.

Achtung: Sollte wiederum ein Fehlercode angezeigt werden, so verständigen Sieitte den Kundendienst; eventuell Notentleerung durchfuhren und Notofnung betätigten (S. 18), Wasse entnehmen.

Störungsbehebung

Störungen mögliche Ursachen Beseitigung

Trommel steht, keine Funktion	·keine Stromversorgung ·kein Programm gewählt ·TÜre nicht geschlossen	·Netzanschluss und Sicherungen kon-trollieren ·Programm einstellen (siehe S. 6 - 7) ·TÜre neu schließen
Maschine wandert, steht nicht fest	·steht nicht satt auf dem Boden	·Maschine genau austrichten - siehe „Aufstellung“ S. 4 - 5
Schleudert nicht	·Drehzahlschalter auf “Ø” ·die Wäsche verteil sich nicht	·gewünschte Drehzahl einstellen ·bei umgünstiger Wäschelage unter-bricht die automatische Unwucht-erkennung den Schleudervorgang und schaltet kurz in den Waschgang-zurück; verteil sich die Wäsche nach mehreren Versuchen nicht, wird das Programm ohne Schleudern beendet. → Wäsche entnehmer, aufückern, neu einfllen und das Schleuderpro-gramm P7 starten
Waschmittel wird nicht oder schlecht eingespütt	·Waschmittelklumpen in der Lade ·falsche Programmeinstellung	·Reinigen der Waschmittellade (S. 17) ·siehe Programmeinstellung (S. 6 - 7)
Weichspüler fällt sofort ab	·zuviel Weichspüler beigegeben	·nur bis zur max. - Markierung einfllen
Weichspülkammer mit Wasser gefüllt	·Saugheber verlegt	·Verschlußkappe am Saugheber entfer-nen und Rohr reinigen (S. 17)
Wasserspuren am Boden	·Schaumaustritt aus dem Gerät ·Waschmittellade nicht geschlossen ·undichte Schlauchverbindung ·Laugenpumpeneinsatz falsch montiert	·Waschmitteldosierung verringn ·Lade schließen ·Anschlüsse des Zufl ußschlauches bei Wasserhahn und Gerät überprüfen ·siehe Seite 18
Wäsche wird nicht sauber	·zu weniger oder zuviel Waschmittel ·falsche Programmwahl ·Temperatur falsch gewählt ·spezielle Flecken	·richtige Dosierung (S. 15) ·neue Programmeinstellung (S. 6 - 7) ·siehe Programmeinstellung (S. 6 - 7) ·siehe Beseitigung von Flecken (S. 21)
Beschädigung der Wäsche	·Fremdkörper in der Trommel ·Mitwaschen von Fremdkörpersn ·schadhaftes Gewebe (z.B. Webfehler)	·Trommelinenraum kontrollieren ·Taschen entleeren ·Reklamation beim Hersteller
Waschmittelrückstände in der Wäsche	·Unterbrechung der Wasserversorgung ·Waschmittelablagerungen im Weich-spürzulauf ·Wasser ist zu weich	·Wasserzulauf kontrollieren ·Reinigen der Waschmittellade (S. 17) ·die Maschine an die Wasserhärte anpassen, d.h. erhöhen Sie die Anzahl der Spülgänge oder erhöhen Sie das Spülniveau (s. S. 12 - 14)
Waschwasser wird nicht abgepumpt	·Abfl usssystem verstoptf oder Schlauch geknickt ·Laugenpupme verstoptf	·Schlauch und Abfl uss überprüfen ·Laugenpumpentrakt reinigen (s. S. 15)

Sollte keine dieser Maßnahmen Erfolg zeigen, verständigen Sieitte unseren Kundendienst.

Wichtig: Bevor Sie mit Lösemittel oder ähnlichem einen Fleck entfern, überzeugen Sie sich zuerst an einer "unsichtbaren" Stelle - am besten am Baum - daß Gewebe und Farbe keinen Schadenephmen.

Bier, Wein: mit lauwarmem Wasser ausspulen, dann waschen.

Blut: in kaltem Wasser einweichen, Flecke mit Kern- oder Gallseife ausreiben, dann waschen.

Brandflecken: mit Essigwasser betraufeln, eine Stunden einwirken lessen, mit klarem Wasser gut ausspelen.

Butter: in lauwärmer Seifenlauge auswaschen, bei empfindlichen Stoffen Fleck mit Salmiakgeist oder Kernoder Gallsife entfern.

Eigelb: in lauwarmer Seifenlauge einweichen, dann auswaschen.

Eiwei: mit kaltem Wasser ausspulen, dann waschen.

Fett: mit warmer Seifenlauge oder Kern- oder Gallseife auswassen.

Fruchtsaft,

Obst: mit Salz bestreuen und warmem Wasser auswassen oder mit Kern- oder Gallseife ausreiben, dann waschen.

Glanzflecken: mit Essigwasser ausbürsten.

Gras: mit Kern- oder Gallseife ausreiben, dann waschen.

Harn: mit Seifenlauge auswassen oder verdünnten Salmiakgeist oder Kern- oder Gallseife ausreiben.

Jod: anfeuchten, mit der Schnittfläche einer rohen Kartoffel ausreiben, mit kaltem Wasser ausspulen, wiederholen bis der Fleck verschwunden ist, dann waschen.

Kaffee, Kakao: kalt einweichen, mit warmem (bei unempfindlichen Textilien mit heißem) Seifenwasser auswiesen.

Kugel- und

Filzschreiber: mit Alkohol ausreiben, gelösten Farbstoff aufsaugen, mögliche Reste mit Kern- oder Gallseife auswiesen.

Lippenstift: mit Kern- oder Gallseife auswassen.

Milch: mit kaltem Wasser ausspulen, dann waschen.

Nagellack: mit Aceton losen (Vorsicht: nicht bei Acetat oder Triacetat!), dann waschen.

Rost: bei hellen Stoffen mit Zitronensaat betraufeln bis der Fleck verschwunden ist, dann gut ausspelen, oder den Stoff in Wasser mit etwas Glycerin legen, anschließend mit Seifenwasser auswaschen.

Rotwein: mit Salz bestreuen, einwirken setzen, abschütteln, dann waschen oder Fleck mit Kern- oder Gallseife auswaschen.

Rue: nie abwaschen! Zuerst den aufliegenden Ruab ablasen, dann mit Salz bestreuen, einwirken lessen, mit Seifenwasser oder Kern- oder Gallseife auswaschen.

Schmiere: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswaschen, mögliche Fettreste mit Bal-samterpentin oder Kern- oder Gallseife entfern.

Schuhcreme: mit Balsamterpentin lösen, dann mit Seifenlauge auswaschen.

Schwei: in Essigwasser legen, gut ausspulen und waschen.

Speiseeis: mit lauwarmem Wasser oder Kern- oder Galleife entfern.

Spinat: mit der Schnittfläche einer rohen Kartoffel abreiben, dann waschen.

Stock und

Schimmel: bei hellen Baumwoll- und Leinenstoffen mit einer Paste aus Kreide, Seife und Wasser bestreichen, einwirken lessen und gut auswaschen, oder Fleck mit Kern- oder Gallseife ausreiben, ausspulen und waschen.

Tee: mit Seifenlauge oder Kern- oder Gallseife auswaschen.

Teer: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswassen, mögliche Fettreste mit Salmiakgeist oder Kern- oder Gallseife entfern.

Tinte: dick mit Salz bestreuen, nach Einwirken abschütteln, mit Essig oder Kern- oder Gallseife nachbehandeln, gut aussprülen und waschen.

Vergilbungen: mit Waschmittel und einer Handvoll Salz waschen (bei synthetischen Stoffen sind die Erfolge nicht so gut).

Wachs: nach mehrmaligem Knicken des Stoffes Wachs lockern und vorsichtig abkratzen, dann mit Löscher Seidenpapier vorsichtig ausbügen, bis alles Wachs Herausgesaugt ist, möglichche Reste mit Spiritus ausreiben, in Seifenlauge auswaschen.

Färben / Entfärben:

Beachten Sieitte gena die Gebrauchsanweisung des Herstellers.

Pfl egekennzeichen

Waschen

Kochwäsche: Wäsche aus Baumwolle, Leinen, Modal, Viskose, weiß oder kochencht gefärbt.

Bunt-oder

HeiBwAsche: Nicht kochechte BuntwAsche aus Baumwolle, Baumwolle / Modal, Polyester / Baumwolle, Polyester / Modal.

Pfl egeleicht- od.

Feinwäsche: Aus Seide, Modal, Viskose, Wäische aus synthetischen Fasern (Polyacryl, Polyester und Polyamid).

Rein Maschinen

waschmaschinenfest

waschbare Wollprodukte und Garne (Schurwolle)

mit Balken: Bedeutet Schonwaschgang mit reduzierter Mechanik

mit strichliertem

Balken: Bedeutet Schonwaschgang mit stark reduzierter Mechanik

Handwäsche: Derart bezeichnete Artikel dürfen nur einer Handwäsche bis 37^ C unterzogen werden.

Nicht waschen: These Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhaltigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltstrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushaltswäschetrockner trocknen.

Chemisch reinigen

Nicht waschen, sondern in die Chemisch-Reinigung geben.

• Waschmaschinen sollenn nicht als Aufbewährungsort fur getragene Wäsche benutzt werden. Feuchte, getragene Wäsche begünstigt Pilzbefall und Fleckenbildung.
• Vor allem bei hochkonzentrierten Pulverprodukten kann es möglicherweise zu Einspülschwierigkeiten (z.B. Rückständen in der Waschmittelkammer)kommen. In thisem Fall sind (falls vorhanden) die den Waschmittelpackungen beiliegenden Dosierhilfen zu verwenden.
• Bei manchen Waschmitteln (flüssig oder pulverartig) kann sich auch noch im letzten Spülwasser oder beim Endschleudern Schaum entwickeln. Dadurch wird das Spülergebnis jedoch nicht beeinfluft.
• Nach Ablauf eines Waschprogrammes konnen vor allem auf dunklen Textilien möglicherweise weitere Waschmittelrückstände sightbar sein. Diese sind nicht die Folge einer unzureichenden Spülwirkung. Es handelt sich zumeist um die unfloslichen Wasserenthaltartungsmittel moderner phosphatfreier Waschmittel.

Mögliche Abhilfe: Ausschütteln oder ausbürsten, Waschmittelauswahl überprüfen bzw. Flüssigwaschmittel verwenden.

-itte prifen Sie, bevor die Wasse in die Waschmaschine geegt wird, ob sich Metallteile an oder in Wassechstücken, wie z.B. Metallknopfe, Bugel von Bustenhaltern usw. losen konnen. Es besteht die Mogglichkeit, daß derartige Teile in den Behalter gelangen und Gerausche verursachen.

Reparaturen dieser Art konnen auch innerhalb der Garantiezeit nicht kostenlos erfolgen.

Kurzanleitung

Waschmittelbeigabe

• richtig dosiertes Waschmittel in die richtige Kammer einfllen
• I = Vorwäsche II = Hauptwäsche III = Weichspüler
• Waschmittellade einschieben

Waschbetrieb

• Wasserhahn öffnen; Abflüschlauch kontrollieren; mit dem Hauptschalter einschalten
• Tür öffnen (siehe Programmende) - Wäsche einfüllen - Tür schließen
• Programmwahler auf " 串 " stellen
  warten bis in der Anzeigeeinheit " 00 " zu blinken aufhört; gewünschtes Programm einstellen

Programmeinstellung

Koch- und Buntwäsche · P1 · 30 - 95°C

Endschleuderdrehzahl einstellen
- Programmwahler im Bereich P1 zwischen 30^ und 95^ (lt. Pflegekennzeichen) einstehen
- wenn gewünscht, Zusatzfunktionen wahlen (s. S. 8 - 9)

Pflugeleichtwäsche · P2 · bis 60^

Endschleuderdrehzahl einstellen
- Programmwahler im Bereich P2 zwischen kalt und 60^ (lt. Pflegekennzeichen) einstellen
- für das Feinwaschprogramm die Drucktaste (erhöhter Wasserstand) wahren
- wenn gewünscht, Zusatzfunktionen wahlen (s. S. 8 - 9)

Handwäsche · P3 · kalt (voreingestellt)

Endschleuderrehzahl ist automatisch auf 500 U/min eingestellt
- Programmwahler auf P3 stellen
- wenn gewünscht, Zusatzfunktion wahlen (s. S. 8 - 9)

Wolle · P4 · kalt bis 40^

Endschleuderrehzahl ist automatisch auf 500 U/min eingestellt
- Programmwahler im Bereich P4 zwischen kalt und 40^ (lt. Pflegekennzeichen) einstellen
- wenn gewünscht, Zusatzfunktion wahlen (s. S. 8 - 9)

Seide · P5 · 30^ (voreingestellt)

Endschleuderrehzahl ist automatisch auf 500 U/min eingestellt
- Programmwahler auf P5 stellen
- wenn gewünscht, Zusatzfunktion wahlen (s. S. 8 - 9)

Kurzprogramm · P6 · 40^ (voreingestellt)

Endschleuderrehzahl einstellen
Programmwahler auf P6 stellen
- wenn gewünscht, Zusatzfunktion wahlen (s. S. 8 - 9)

Das Programm startet ca.15 Sekunden nach einer Programmeinstellung. Es leuchtet die rote Anzeigelampe (oberhalb der "Stellung des Programmwählers) und in der Anzeigeeinheit ist die gewährte Programm- und Temperatureinstellung zu sehen.

Programmende

Programmwahler auf *stellen
warten, bis in der Anzeigeeinheit " 00 " zu blinken aufhört
- dann den Programmwahler auf "D" drehen
Wäsche entnehmer; Hauptschalter ausschalten; Wasserhahn schließen.

Mode d'emploi

Machine à laver

Babynova 1150 rapid

Table des matieres
