BEDIENUNGSANLEITUNG Babynova 1180 rapid Soba

AUFSTELLUNG	Sicherheitshinweise......2
	Gerätebeschreibung......3
	So entfernen Sie die Transportsicherung......3
	Elektrischer Anschluß......4
	Anschluß und Aufstellung......4 - 5
	Vor dem ersten Waschen......5
BENUTZUNG	Programmwahl......6 - 7
	Drucktasten......7 - 9
	Sortieren der Wäsche......9
	So stellen Sie das Programm ein......10 - 11
	Die Anzeigeeinheit......11

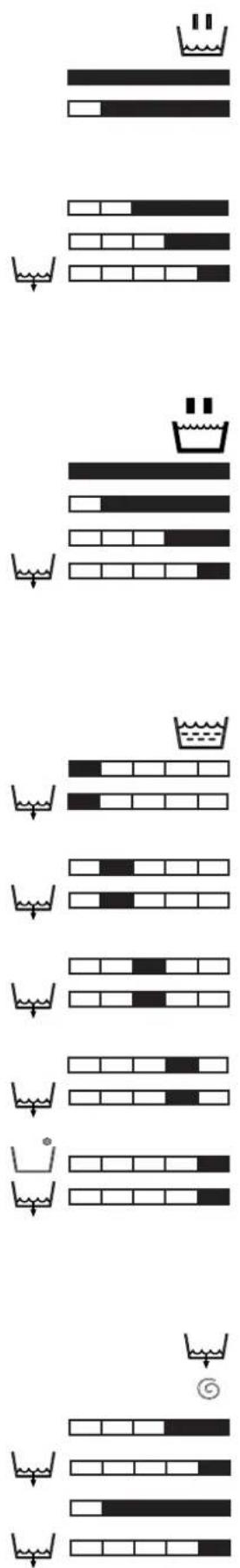

	Erklärung der Anzeige der Programmsequenzen......12
	So verändern Sie die Anzahl der Spülgänge......13
	So verändern Sie den Wasserstand der Spülgänge......14
	Waschmitteldosierung und -beigabe......15
	Programmbeispiele......16
REINIGUNGUND WARTUNG	Pflegehinweise......17
	Entkalken......17
	Reinigung des Zuflußsiebes......17
ALLGEMEINES	Störungsbehebung......18 - 20
	Notöffnen......18
	Notentleeren......18
	Reinigung der Laugenpumpe......18
	Fehlersymbole in der Anzeigeeinheit......19
	Fleckenentfernung......21
	Pflegekennzeichen......22
	Beachtenswerte Ratschläge......23
	Kurzanleitung......24
	Garantie......75
Table des matièresIndex	......26
	......50

Sicherheitshinweise

Achtung

• Die Transportsicherung entfernen (S. 3)!
- Vor Inbetriebnahme die Bedienungsanleitung vollständig lesen
- Dieses Gerät dient ausschließlich der Reinigung von Wäsche- und Bekleidungsstücken aus textilem Gewebe, die mit Pflegekennzeichen versehen sind und muß vor unsachgemäßen, bestimmungs- und zweckwidrigen Zugriffen (z.B. Kinder) während des Betriebes geschützt werden.
• Die Waschmaschine ist während des Betriebes hinreichend zu beaufsichtigen.

Achtung

• Das Gerät darf in keiner Weise in seiner Konstruktion verändert werden.
• Nach der jeweiligen Verwendung ist der Wasserzulauf zuverlässig abzusperren.
• Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

Achtung

Dieses Produkt wurde unter umweltfreundlichen Aspekten hergestellt und verpackt. Wir ersuchen Sie, die Verpackung und das "alte" Gerät ordnungsgemäß zu entsorgen. Netzkabel durchtrennen und mit dem Stecker entfernen. Türschloß zerstören - dadurch verhindern Sie, dass sich Kinder einsperren und dadurch in Lebensgefahr geraten!

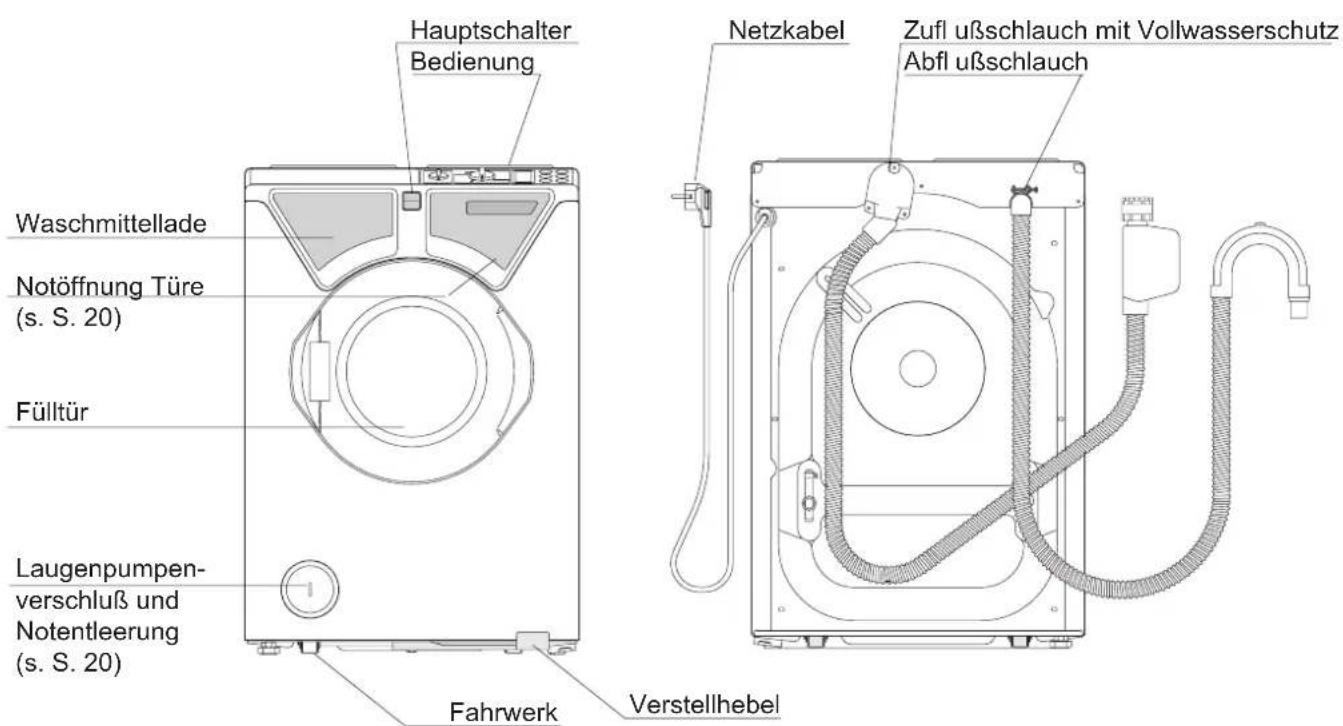

Hauptschalter Bedienung Waschmittellade Notöffnung Türe (s. S. 20) Fülltür Laugenpumpenverschluß und Notentleerung (s. S. 20) Fahrwerk Verstellhebel Netzkabel Zufl ußschlauch mit Vollwasserschutz Abfl ußschlauch

So entfernen Sie die Transportsicherung

Die Transportsicherung unbedingt vor der Inbetriebnahme entfernen

(Bild 1 - 3), sonst muß während des Betriebes mit Schäden am Gerät gerechnet werden.

• Beide Stangen aus der Verankerung lösen und herausziehen (Bild 1 und 2)
• die Öffnungen mit den dafür vorgesehenen Kunststoffkappen verschließen (Bild 3)
• Bei einem Transport des Gerätes (z.B. Umzug) ist ein Wiederherstellen der Transportsicherung erforderlich.
• Lassen Sie das Restwasser aus dem Gerät ab (siehe Notentleerung - S. 18)
• Das Gerät darf nur stehend und mit eingebauter Transportsicherung transportiert werden.

Elektrischer Anschluß

• Schutzkontaktsteckdose 230 V / 50 Hz
- Anschlußwert 2,2 kW
- Absicherung: eine mit mind. 10 A abgesicherte Schutzkontaktsteckdose
- Bitte beachten Sie das Leistungsschild an der Rückwand des Gerätes.

Anschluß und Aufstellung

Die Tür zur Entnahme der Beigaben öffnen, dazu:

• die Maschine an das Stromnetz anschließen
- mit dem Hauptschalter einschalten, den Programmwähler auf “*“ drehen
- warten, bis in der Anzeigeeinheit "00" zu blinken aufhört
- dann den Programmwähler auf "♀" drehen

Wasseranschluß

• Das Gerät darf nur an Kaltwasser angeschlossen werden.
• Den Zufl ußschlauch an den Wasserhahn anschrauben.
• Der Wasserleitungsdruck muß zwischen 1 bar (= 10 N/cm ^2 = 10 ^5 Pa) und 10 bar (= 100 N/cm ^2 = 10 ^6 Pa) liegen.

Bei höherem Druck ist der Waschmaschine ein Druckreduzierventil vorzuschalten. Beachten Sie die für Sie geltenden Vorschriften Ihres Wasserversorgungsunternehmens.

• Dichtheit kontrollieren!

• Den Abfl ußschlauch knickfrei verlegen.
• Den Abflußschlauch über den Rand des Spül- bzw. Waschbeckens hängen. Die Schlauchkrümmung darf höchstens 1 m über dem Niveau sein, auf dem die Maschine steht (damit der Wasserabfl uß einwandfrei funktioniert).
• Fixieren Sie den Abflußschlauch mit dem beiliegenden Schlauchhalter. Ziehen Sie den Schlauchhalter bis zur Mitte der Schlauchkrümmung auf den Abflußschlauch und sichern Sie ihn gegen Abrutschen. Verwenden Sie eventuell einen Schlauchbeschwerer oder ein anderes geeignetes Mittel, um sicherzustellen, daß der Abfl ußschlauch nicht abrutschen kann.
• Der Anschluß des Abflußschlauches kann an jedem beliebigen Abflußsystem erfolgen. Der feste Anschluß des Abflußschlauches an den Geruchsverschluß Ihres Spül- oder Waschbeckens erfordert besondere Maßnahmen und sollte deshalb ausschließlich von einem Installateur ausgeführt werden.

Aufstellung und Inbetriebnahme

• Waagrecht auf ebenem, nicht schwingendem Boden.
  • Die Maschine muß mit allen Schraubfüßen satt auf dem Boden stehen.
• Zum Ausrichten der Maschine je nach Bedarf einen oder mehrere Schraubfüße einstellen, dazu die jeweilige Kontermutter lockern.
• Nach dem Justieren der Schraubfüße die jeweilige Kontermutter in Pfeilrichtung wieder fest anziehen (mit einem Gabelschlüssel SW 17).
• Wasserhahn öffnen und Abfl ußschlauch kontrollieren.

Achtung

• Immer auf eine einwandfreie Schlauchführung achten, da sich jede Querschnittveränderung nachteilig auf die Funktion des Gerätes auswirkt.
  • Die Waschmaschine nur in einem frostfreien Raum aufstellen.
• Für alle entstehenden Wasserschäden, durch unsachgemäßen Gebrauch und durch Wartungsarbeiten von nicht gewerbsmäßig Befugten, ist der Besitzer haftbar.

Verstellhebel in Position 1 = Betriebsposition

Achtung: Nur in dieser Position darf die Maschine in Betrieb genommen werden.

Überzeugen Sie sich, daß

• die Maschine gerade und verrutschsicher auf dem Boden steht.
• die Maschine an das Stromnetz angeschlossen ist.
- der Wasseranschluß und Wasserablaufanschluß richtig durchgeführt wurde (s. Seite 5/6).

Bei einem notwendigen Standortwechsel trennen Sie das Gerät vom Stromnetz, Wasseranschluß und Wasserablaufanschluß.

Beachten Sie beim Trennen der Schläuche, daß sich in ihnen noch Restwasser befinden kann.

Verstellhebel in Position 2 = Fahrposition

Die Maschine ist nun auf vier Rollen fahrbar.

Vor dem ersten Waschen

Achtung

Die Waschmaschine muß sachgemäß aufgestellt und angeschlossen sein.

Vor Verlassen des Werkes wurde die Waschmaschine geprüft. Um mögliche Prüfwasserreste zu entfernen, das erste Mal ohne Wäsche waschen.

• keine Wäsche einfüllen
• Wasserhahn öffnen
• 1/2 Meßbecher Waschmittel in die Kammer für Hauptwaschmittel einfüllen
• das Programm „Pfl egeleicht / Feinwäsche“ mit 60°C durchlaufen lassen

Die Waschmaschine ist nun gereinigt und für den Betrieb bereit.

Programmwahl

1100 900 700 500 P7 30 40 P1 50 60 70 80 90 95 P6 40 P5 30 40 30 20 P4 0 0 P3 60 50 40 30 20 P2 0 °C 500

Der Hauptschalter ist immer zuerst zu betätigen. Anschließend sind dann die Programmeinstellungen zu machen.

900 700 500 1100

Achtung: Schalten Sie die Waschmaschine nach jedem Waschgang mit dem Hauptschalter aus.

Schleuderdrehzahlregler:

Mit diesem Schalter erfolgt die Einstellung der Drehzahl für die Endschleuderphase. Die maximale Schleuderdrehzahl beträgt 1100 U/min.

Wenn Sie ein Waschprogramm ohne Schleudern beenden wollen, dann stellen Sie den Schalter auf "∅"

Programmwähler:

Achtung: Vor der Programmeinstellung muß die Türe geschlossen sein!

P7 °C 30 40 P1 50 60 70 80 90 95 0 20 30 40 50 60 P2 P3 P4 0 20 30 40 50 60 P5 30 40 P6 40 P7

• den Programmwähler auf “*“ drehen
• warten, bis in der Anzeigeeinheit "00" zu blinken aufhört
• dann das gewünschte Programm mit der dazugehörigen Temperatur einstellen

P1 Koch- und Buntwäsche von 30°C - 95°C

P2 Pflegeleicht / Feinwäsche von kalt - 60°C

P3 Handwäsche kalt (voreingestellt)

P4 Wolle von kalt - 40°C

P5 Seide 30°C (voreingestellt)

P6 Kurz 40°C (voreingestellt)

Jedes dieser Programme kann mit den Drucktasten kombiniert werden (siehe Seite 8 - 9).

P7 Extra - Schleuderprogramm

Drucktasten:

• Diese Tasten sind immer nach der Einstellung des Programmwählers zu betätigen.
• Die Zeit zur Einstellung beträgt 15 Sekunden, die durch die 5 Segmente in der Anzeigeeinheit angezeigt werden.
• Bei jeder Betätigung beginnen die 15 Sekunden immer wieder von Neuem.

Achtung:

Nach Ablauf der 15 Sekunden erfolgt der Programmstart und eine Änderung mit den Drucktasten ist nicht mehr möglich.

In der Anzeigeeinheit blinken abwechselnd das eingestellte Programm und die eingestellte Temperatur.

Achtung:

Sobald das Waschprogramm startet, ist die eingestellte Temperatur gespeichert. Stellen Sie nach dem Start den Programmwähler auf eine andere Temperatur, hat dies keinen Einfluß mehr.

Nach dem Programmstart können Sie eine gewählte Temperatur nur ändern, indem Sie

• den Programmwähler auf “*“ drehen
  --> Beachten Sie auf Seite 9 „Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart“
• warten, bis in der Anzeigeeinheit "00" zu blinken aufhört
• das gewünschte Programm mit der richtigen Temperatur neu starten.

mit Vorwäsche

nur wirksam im Programmbereich P1

Durch Betätigung dieser Taste wird im Normal- oder Intensivprogramm eine Vorwäsche dazugeschaltet. In der Anzeigeeinheit erscheint "☐".

Durch nochmaliges Drücken der Taste wird die Vorwäsche wieder weggeschaltet. In der Anzeigeeinheit erscheint “”.

Mit dieser Taste können Sie aber auch „Programmabschnitte überspringen" (nach der Programmeinstellzeit). - Näheres siehe Seite 9.

Feinwäsche

nur wirksam im Programmbereich P2

Mit dieser Taste können Sie vom Pfl egeleichtprogramm (normaler Wasserstand) auf ein Feinwaschprogramm (erhöhter Wasserstand) umschalten. Empfehlenswert für empfindliche Textilien, wie z.B. Gardinen.

In der Anzeigeeinheit erscheint "☐".

Durch nochmaliges Drücken der Taste kehrt das Programm wieder in den Normalwasserstand (1) zu zurück.

Spülstopp

wirksam im Programmbereich P1 bis P6

Durch Drücken der Taste wird der Programmablauf im letzten Schwemmgang gestoppt. In der Anzeigeeinheit blinkt “☐”.

Durch nochmaliges Betätigen der Taste in der Programmeinstellzeit wird die Spülstopfunktion wieder aufgehoben.

Bei angewählter Spülstopfunktion bleibt die Maschine im letzten Schwemmgang (vor dem Endschleudern) stehen, um einem Verknittern der Textilien entgegenzuwirken.

Um das Programm fortzusetzen, drücken Sie die Taste „Spülstopp“ noch einmal.

Intensivprogramm

nur wirksam im Programmbereich P1 und P2

Falls Sie zusätzlich zu der Taste „Intensiv“ andere Tasten (z. B. Taste „Vorwäsche“) aktivieren wollen, dann erst nachdem Sie die Einstellung der Taste „Intensiv“ getätigt haben.

Ausgangszustand ist immer das Normalprogramm.

- Drücken Sie die Taste einmal, haben Sie das Intensivprogramm (= verlängerte Hauptwäsche, freie Temperaturwahl) aufgerufen. In der Anzeigeeinheit erscheint "L".

- Drücken Sie die Taste ein zweites Mal, kommen Sie wieder in das Normal-programm.

Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart

wirksam in allen Programmbereichen

z. B.: Verkürzen der Spülgänge, vorzeitiges Beenden der Schleuderphase

Durch Betätigen der Taste können Sie Schritt für Schritt das eingestellte Waschprogramm vorzeitig beenden. Die Anzeigeeinheit informiert Sie über jeden Schritt.

Beachten Sie aber, daß die Maschine vor Ausführung des nächsten Schrittes immer den Sicherheitszustand herstellt,

das heißt:

Wenn Sie z.B. die Hauptwäsche vorzeitig beenden möchten, wird zuerst abgepumpt, ggf. auch gekühlt.

Startverzögerung

wirksam in allen Programmbereichen

Mit dieser Taste können Sie den Programmstart um 1 - 12 Stunden verschieben. Mit jedem Tastendruck wird die Zeit für die Startverzögerung um eine Stunde erhöht. (In der Anzeigeeinheit wird die Startverzögerung in Stunden und Minuten abwechselnd angezeigt.) Bei Überschreiten von 12 Stunden wird die Verzögerungszeit wieder auf "00 h" gesetzt.

Einweichprogramm

nur wirksam im Programmbereich P1 und P2

Mit dieser Taste rufen Sie ein Kalt - Einweichprogramm mit anschließendem Spülgang auf. In der Anzeigeeinheit erscheint "💡" und "40 min".

Mit der Taste können Sie die Einweichdauer in 10 - Minuten Schritten bis 12 Stunden verlängern.

Wollen Sie die Einweichzeit - Einstellung abbrechen, drücken Sie erneut die Taste 📋. Sie kommen wieder in die Grundeinstellung "40 min" zurück.

Durch nochmaliges Betätigen der Taste verlassen Sie den Einstellmodus des Einweichprogrammes. Nach Ablauf der Einweichzeit wird ein eingestelltes Waschprogramm automatisch gestartet.

Sortieren der Wäsche

Sortieren Sie die Wäsche

• nach dem Pfl egekennzeichen
• nach dem Verschmutzungsgrad
• nach der Farbe

Neue Wäsche soll das erste Mal getrennt gewaschen werden, da diese oft einen Überschuß an Farbe enthält.

Nutzen Sie die zulässigen Füllmengen aus, um am wirtschaftlichsten zu waschen. Ein Überbeladen der Waschtrommel sollte jedoch vermieden werden, da dadurch die Reinigungswirkung herabgesetzt wird.

Koch- und Buntwaschprogramm • P1 • 30 - 95°C

• Hauptschalter einschalten und Türe schließen
  • die Endschleuderdrehzahl wählen
• den Programmwähler im Bereich P1 auf die gewünschte Temperatur (laut Pfl egekennzeichen) stellen
• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Hinweis:

Normal verschmutzte Haushaltswäsche sollte immer ohne Vorwäsche gewaschen werden. Sie sparen bei gleichem Wascherfolg Wasser, Waschmittel und Energie.

Pfl egeleichtprogramm • P2 • bis 60°C

• Hauptschalter einschalten und Türe schließen
  • die Schleuderdrehzahl wählen
• den Programmwähler im Bereich P2 auf die gewünschte Temperatur (laut Pfl egekennzeichen) stellen
• falls Sie das Feinwaschprogramm (erhöhter Wasserstand) benötigen, wählen Sie die Drucktaste
• wenn gewünscht, Zusatzfunktionen einstellen (s. S. 8 - 9)

Handwaschprogramm • P3 • kalt (voreingestellt)

• Hauptschalter einschalten und Türe schließen
• Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestellten Schleuderdrehzahl
• den Programmwähler auf P3 stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9) 📋 (_)

Wollprogramm • P4 • kalt bis 40°C

• Hauptschalter einschalten und Türe schließen
• Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestellten Schleuderdrehzahl
• den Programmwähler im Bereich P4 auf die gewünschte Temperatur (laut Pfl egekennzeichen) stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9) 📋 (_)

Seidenwaschprogramm • P5 • 30°C (voreingestellt)

• Hauptschalter einschalten und Türe schließen
• Es wird automatisch mit 500 U/min geschleudert, unabhängig von der eingestellten Schleuderdrehzahl
• den Programmwähler auf P5 stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9) 📋 (💡)

Kurzwaschprogramm • P6 • 40°C (voreingestellt)

• Hauptschalter einschalten und Türe schließen
  • Die Schleuderdrehzahl wählen
• den Programmwähler auf P6 stellen
• wenn gewünscht, Zusatzfunktion einstellen (s. S. 8 - 9)

Extra - Schleuderprogramm • P7

Ein Extra - Schleuderprogramm können Sie in Stellung P7 anwählen.

• die Schleuderdrehzahl wählen
• es ist keine Zusatzfunktion wählbar

- Hauptschalter einschalten und Türe schließen

So stellen Sie das Programm ein

Vorzeitiges Beenden bzw. Programmänderung

- Programmwähler immer zuerst auf Position "* drehen

- Beachten Sie auf Seite 9 "Überspringen (Abbrechen) von Programmabschnitten nach erfolgtem Programmstart".

Die Anzeigeeinheit

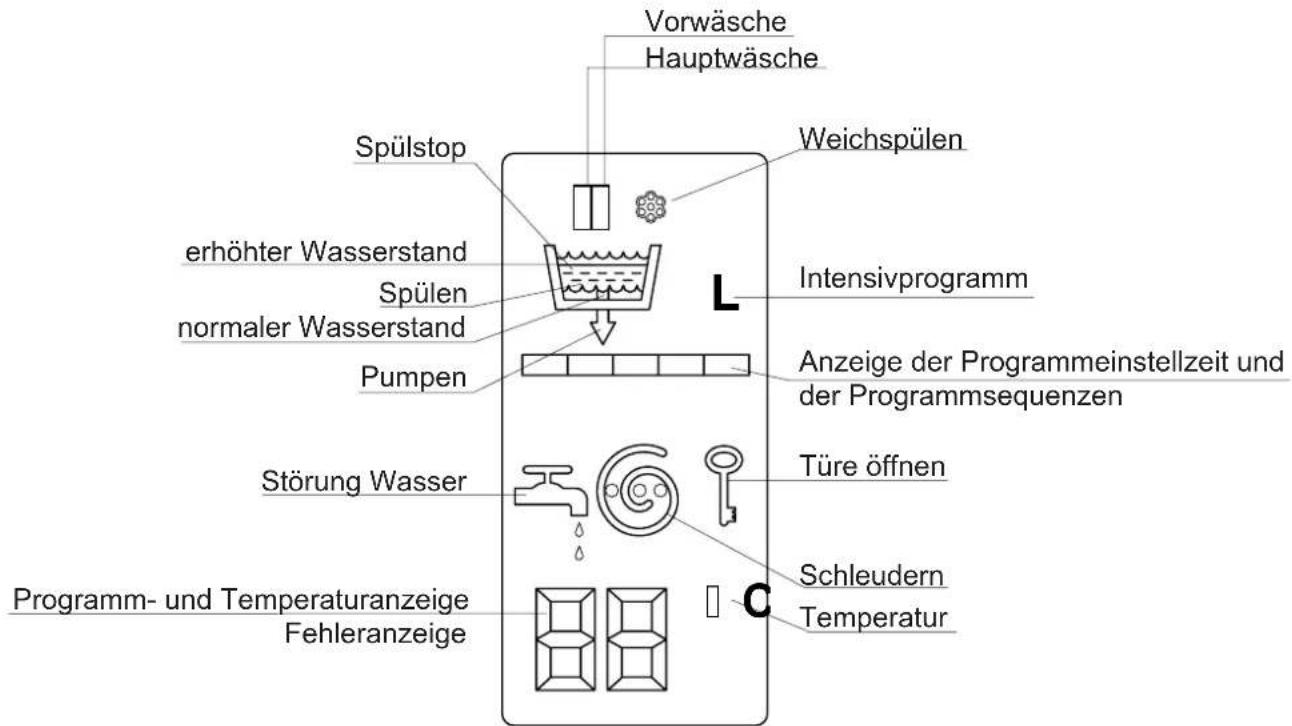

Die Anzeigeeinheit informiert Sie während des Einstellens und anschließend im laufenden Programm über alle Funktionen. Für den Waschprozeß werden Waschsymbole verwendet.

Das Balkendiagramm zeigt die Programmeinstellzeit bzw. die Programmsequenzen an.

In der zweistelligen Sieben-Segment-Anzeige blinken abwechselnd das eingestellte Programm und die eingestellte Temperatur.

Vorwäsche Hauptwäsche Spülstop erhöhter Wasserstand spülen normaler Wasserstand Pumpen Störung Wasser Programm- und Temperaturanzeige Fehleranzeige Weichspülen Intensivprogramm Anzeige der Programmeinstellzeit und der Programmsequenzen Türe öffnen Schleudern Temperatur

Die Symbole und ihre Bedeutung

Vorwäsche - normaler Wasserstand

Hauptwäsche - normaler Wasserstand

Hauptwäsche - erhöhter Wasserstand

Spülen

Spülstopp

Schleudern

Intensivprogramm

Weichspülen

Pumpen

Türe öffnen

Programm- u. Temperaturanzeige

Fehleranzeige

Anzeige der Programmeinstellzeit

Anzeige

der

Programmsequenzen

(s.

Seite

12)

Erklärung der Anzeige der Programmsequenzen

P1,P2, P6 Hauptwäsche (normaler Wasserstand)

Wasserzulauf

Waschen und heizen bis 40°C (nur bei P1 Komponentenprogramm,

P2 Komponentenprogramm und P2 Sparprogramm)

Waschen und heizen bis Endtemperatur

Waschzeitverlängerung (nicht bei P1 Normalprogramm)

Pumpen

P3, P4, P5 Hauptwäsche (erhöhter Wasserstand)

Wasserzulauf

Waschen und heizen bis Endtemperatur

Waschen

Pumpen

Spülen

Spülgang, wenn gewählt (s. S. 13)

Pumpen mit Zwischenschleudern

Spülgang, wenn gewählt (s. S. 13)

Pumpen mit Zwischenschleudern

Spülgang (Werkeinstellung)

Pumpen mit Zwischenschleudern

Spülgang

Pumpen mit Zwischenschleudern

Spülgang mit Wasserzufl uß über die Weichspülkammer

Pumpen

Schleudern

Schleudern in P1, P2 und P6 wählbar von 500 bis 1100 U/min.

Pumpen

Schleudern in P3, P4 und P5 immer mit 500 U/min

Pumpen

So verändern Sie die Anzahl der Spülgänge

Anzahl der Spülgänge

Werkseinstellung = 3 Spülgänge

Koch-, Bunt-, Pfl egeleicht / Feinprogramm (P1 / P2):

mögliche Änderungen: Wasserhärtebereich I (0 - 10 ° dH) 4 - 5 Spülgänge

Wasserhärtebereich

II (10 - 16 ° dH) 3 - 4 Spülgänge

Wasserhärtebereich

III (über 16 °dH) 2 - 3 Spülgänge

Handwasch-, Wollprogramm (P3 / P4):

mögliche Änderungen: Wasserhärtebereich II (10 - 16 °dH) 3 Spülgänge

Wasserhärtebereich

III (über 16 ° dH) 2 Spülgänge

Im Seidenwaschprogramm (P5) sind 3 Spülgänge und im Kurzwaschprogramm (P6) 2 Spülgänge voreingestellt und können nicht geändert werden.

Verändern der Anzahl der Spülgänge

• Hauptschalter einschalten
- Programmwahlschalter auf “*”

• 3 Sekunden lang die Tasten 🚙️ und gleichzeitig drücken → In der Anzeigeeinheit blinkt “ - - ”
• Programmwähler in den gewünschten Bereich P1, P2, P3 oder P4 drehen —> In der Anzeigeeinheit erscheint das gewünschte Programm und der aktuelle Stand (siehe Bild)
• mit jeder Betätigung der Taste 📋 wird die Anzahl der Spülgänge erhöht bzw. reduziert. —> Anzahl der eingestellten Spülgänge (= Balkensegmente) blinken
• 2 Sekunden lang die Taste 🚁 drücken und die Änderungen werden gespeichert → Die Balkensegmente hören auf zu blinken
• Den Programmwahlschalter auf Position “*“ drehen
• Programmwahl - siehe Seite 6 - 7

Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichert bleiben.

Im normalen Programmablauf wird in der Anzeigeeinheit diese Änderung nicht mehr angezeigt.

Wenn Sie zur Werkeinstellung zurückkehren wollen, müssen Sie diese neu programmieren und speichern.

Abbrechen

- Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu drehen Sie den Programmwähler auf “*”.

2 Spülgänge
3 Spülgänge
4 Spülgänge
5 Spülgänge

So verändern Sie den Wasserstand der Spülgänge

Wasserstand für Spülgänge

Werkseinstellung:

normal

Koch-, Bunt-, Pfl egeleicht / Feinprogramm P1 / P2):

mögliche Änderungen: Wasserhärtebereich I erhöht

Wasserhärtebereich

II und III normal

Verändern des Wasserstandes für die Spülgänge

normal

erhöht

• Hauptschalter einschalten
- Programmwahlschalter auf “*

- 3 Sekunden lang die Tasten 🚁 und gleichzeitig drücken → In der Anzeigeeinheit blinkt “- -”

- Programmwähler in den gewünschten Bereich P1 oder P2 drehen → In der Anzeigeeinheit erscheint das gewünschte Programm und der aktuelle Wasserstand (siehe Bild)

- durch Betätigung der Taste 📤 kann der Wasserstand erhöht bzw. reduziert werden. —> die Wellenlinien blinken

- 2 Sekunden lang die Taste 🚁 drücken und die Änderungen werden gespeichert → die Wellenlinien hören auf zu blinken

- Den Programmwahlschalter auf Position “*“ drehen - Programmwahl - siehe Seite 6 - 7

Beachten Sie, daß die Änderungen im jeweiligen Programm in der Maschine gespeichert bleiben.

Im normalen Programmablauf wird in der Anzeigeeinheit diese Änderung nicht mehr angezeigt.

Wenn Sie zur Werkeinstellung zurückkehren wollen, müssen Sie diese neu programmieren und speichern.

Abbrechen

- Sie können den Änderungsvorgang vor dem Speichern abbrechen, dazu drehen Sie den Programmwähler auf “*”.

Die benötigte Waschmittelmenge hängt ab von

• der Größe und Bauart Ihrer Waschmaschine
• der Wasserhärte
• der Art und Stärke der Verschmutzungen auf Ihren Textilien
• der Wäschemenge in der Trommel
  • dem Waschmitteltyp und der Waschmittelmarke

Überzeugen Sie sich daher vor der Waschmittelbeigabe, ob

• Sie das Fassungsvermögen der Trommel an Trockenwäsche ausgenützt haben —> dies hilft, Energie und Wasser zu sparen
• die Wäsche fettigen, schwer löslichen Schmutz oder starke Verfleckungen aufweist
• der Härtebereich der Waschmittel - Dosieranleitung mit der Wasserhärte übereinstimmt (Die Wasserhärte erfahren Sie vom Wasserwerk oder beim Gemeindeamt.)
• das von Ihnen verwendete Waschmittel für das gewählte Programm, die gewählte Temperatur und die zu waschenden Textilien geeignet ist.

Aktiver Umweltschutz

Ihre Waschmaschine ermöglicht es Ihnen 30% der Waschmittelmenge einzusparen, da

• Ihre Maschine mit einem Öko-Ventil ausgestattet ist
  (dieses verhindert den Waschmittelverlust über das Abwasser)
• die Dosieranleitungen auf Waschmittelpackungen meistens für 5 kg Wäsche gelten
  —> die maximale Beladungsmenge Ihrer Maschine ist 3 kg Trockenwäsche.

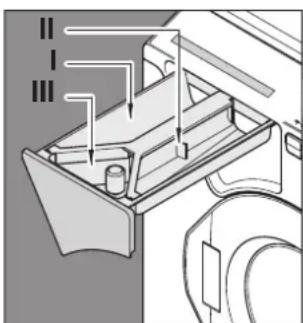

Kammer I

Vorwaschmittel

Bleichmittel bzw. Fleckensalz

Kammer II

Hauptwaschmittel

Basiswaschmittel

Kammer III

Weichspüler

- Ab dem Wasserhärtebereich II (10 - 16 °dH) ist die Verwendung eines zusätzlichen Enthärters sinnvoll. Sie benötigen dann nur die Waschmittelmenge für den Härtebereich I (weiches Wasser 0 - 10 °dH).

Programmbeispiele

	Programm	Temperatur Taste drücken		Füllmenge max. kg	Verbrauchswerte
					Zeit min	Energie kWh	Wasser Liter
stark verschmutzte Kochwäsche mit Vorwäsche	P 1 95° C			3 150 1	.20 39
stark verschmutzteKochwäsche ohne Vorwäsche	P 1 95° C			3 120 0	.85 36
normal verschmutzteKochwäsche mit Vorwäsche	P 1 95° C			3 110 1	.10 39
normal verschmutzteKochwäsche ohne Vorwäsche	P 1 95° C	3 80 0.80 36
stark verschmutzteBuntwäsche	P 1 60° C	3 115 0.48 36
normal verschmutzteBuntwäsche	P 1 60° C	3 70 0.46 36
stark verschmutztefarbempfi ndliche Buntwäsche	P 1 40° C			3 105 0	.35 36
normal verschmutztefarbempfi ndliche Buntwäsche	P 1 40° C	3 60 0.33 36
stark verschmutztePfl egeleicht-Wäsche	P 2 40° C	1.5 85 0.25 33
normal verschmutztePfl egeleicht-Wäsche	P 2 40° C	1.5 60 0.23 33
stark verschmutzte Feinwäsche	P2 40° C			1.5 98 0	40 38
normal verschmutzeFeinwäsche/Gardinen	P2 40° C			1.5 73 0	38 38
Handwäsche P3 kalt 1 32 0.02 36
maschinenwaschbare Wolle P 4	30° C	1 50 0.15 40
Seide P 5	30° C	1 47 0.18 40
Kurz	P 6	40°		1.5	38	0.21	25
Einweichen mit Spülgang undanschl. Waschprogramm	P1 / P2			3	-	-	-

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbehebungen ist vorher der Netzstecker zu ziehen und der Wasserhahn abzusperren!

Pfl egehinweis

Von Zeit zu Zeit sollten Sie die Waschmittellade herausnehmen und von Waschmittelrückständen reinigen.

• die Anlagefeder eindrücken und die Lade ganz herausziehen
  • die Lade mit warmem Wasser reinigen
• die Saugheberkappe abziehen und ebenfalls mit warmen Wasser reinigen
• den Weichspülereinflußkanal gegebenenfalls mit einer Flaschenbürste reinigen und die Saugheberkappe wieder auf den Stutzen stecken.
• bei entfernter Lade kontrollieren, ob sich Waschmittelreste im Führungsschacht der Waschmittellade befi ndet - gegebenenfalls reinigen.
  Bei richtiger Waschmitteldosierung befinden sich keine Waschmittelreste im Führungsschacht.
• Gehäuse, Bedienelemente und Tür mit einem weichen Tuch reinigen

Bei richtiger Dosierung des Waschmittels ist ein Entkalken kaum erforderlich. Im Bedarfsfall nur Markenentkalkungsmittel mit Korrosionsschutz für Waschmaschinen verwenden.

Reinigung des Zufl ußsiebes

• Wasser absperren und Zufl ußschlauch von der Maschine abschrauben
• den geteilten Sicherungsring aus der Überwurfmutter seitlich herausdrücken, Überwurfmutter abheben
  • das grobe Sieb abnehmen und reinigen
• Sieb wieder einsetzen, Überwurfmutter und Sicherungsring montieren
• Zuflußschlauch an den Wasserhahn anschrauben und Dichtheit überprüfen

Achtung: Bei allen Reinigungs- und Wartungsarbeiten, sowie bei Störungsbehebungen ist vorher der Netzstecker zu ziehen und der Wasserhahn abzusperren!

• mit dem Hauptschalter ausschalten
- Wenn sich noch Wasser in der Maschine befindet, dieses ablassen (Notentleerung). —> VORSICHT: Das Wasser kann noch heiß sein!
• die Trommel muß stillstehen
- unter der rechten oberen Abdeckung befindet sich eine Öffnung (siehe Bild). In dieser drücken Sie mit einem Kugelschreiber nach oben.
• die Tür springt auf

• die Abdeckscheibe der Verschlußkappe mit einer Münze öffnen und entfernen
• Ist der Schlauch nun in ganzer Länge entfaltet, kann das im Gerät angesammelte Wasser in ein Auffanggefäß abgelassen werden.
• Nach dem Versiegen des Wasserstrahls den Schlauch in beliebig geknickter Form in das Gehäuse zurückdrücken
  • mit der Abdeckscheibe verschließen

Achtung: Die Reinigung der Laugenpumpe ist nur im Störungsfall notwendig, d.h. wenn die Fehlersymbole F2 oder F4 im Display angezeigt werden.

HINWEIS: Prüfen Sie immer erst den Fremdkörpereinsatz bevor Sie den Kundendienst rufen.

Reinigung der Laugenpumpe

Öffnen der Laugenpumpe (nur im entleerten Zustand des Gerätes).

• Griffstück drücken (Bild 1)
• um 45° nach links drehen (Bild 2), noch einmal drücken und weitere 45° nach links drehen
• den Laugenpumpeneinsatz herausziehen und reinigen (Bild 3)
• zum Verschließen den Laugenpumpeneinsatz 2x nach rechts drehen (drehen - drücken - drehen).

Fehlersymbole in der Anzeigeeinheit

• Türe schließen

• Wasserzulauf überprüfen (zuwenig Wasserzufluß, Wasserhahn aufdrehen)
  • Zufl ußsieb reinigen (s. S.17)
• Hauptschalter ausschalten, ca. 10 Sekunden warten und wieder einschalten oder den Programmwähler auf “*” - Stellung stellen
• Programm starten

F4 zu hoher Wasserstand beim Einschalten der Maschine

• warten, bis kein Wasser mehr abgepumpt wird oder ein Pendelzustand beim Abpumpen erreicht wird (hörbares Klicken)
• den Programmwähler auf “ *“ - Stellung stellen
  • die Waschmaschine mit dem Hauptschalter ausschalten
• Abflußsystem und Laugenpumpe kontrollieren (s. S. 18)
  • Hauptschalter einschalten
• das Schleuderprogramm P7 starten (das restliche Wasser wird abgepumpt) oder eine Notentleerung durchführen (siehe Seite 18)
• Programm starten
  • tritt dieser Fehler nochmals auf

—> Wasserhahn schließen, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 18), Notöffnung betätigen (s. S. 18), Wäsche entnehmen.

F2 Waschlauge wird nicht oder zu langsam abgepumpt

• Hauptschalter ausschalten
- Laugenpumpe reinigen (siehe Seite 18)
- Wasserabfluß überprüfen (Abfluß verstopft?)
• Hauptschalter einschalten
- nach Behebung von F2 kann der Fehler F4 auftreten (wegen zu hohem Wasserstand in der Maschine)

Fehlerbehebung von F4 durchführen

• Programm starten
  • tritt der Fehler F2 nochmals auf

—> Wasserhahn schließen, Gerät ausstecken und den Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 18), Notöffnung betätigen (s. S. 18), Wäsche entnehmen

Achtung: Bei der Behebung folgender Fehler unbedingt das Gerät ausstecken und den Wasserhahn schließen.

Sollte der Waschautomat im Display fogenden Fehlercode anzeigen: F1, F5 - F8, F0, F II oder FC so kann dieser wie folgt gelöscht werden:

• Hauptschalter einschalten
• Programmwähler auf P2 kalt stellen
• Taste und gleichzeitig drücken

Tasten so lange drücken (ca. 3 Sek.), bis im Display "00" erscheint.

Der Waschautomat kann durch Programmneustart wieder betrieben werden.

Achtung: Sollte wiederum ein Fehlercode angezeigt werden, so verständigen Sie bitte den Kundendienst; eventuell Notentleerung durchführen und Notöffnung betätigen (S. 18), Wäsche entnehmen.

Summer Das Aqua - Sicherheitssystem hat angesprochen!

• Wasserhahn schließen
• Hauptschalter ausschalten
- Kundendienst verständigen; eventuell Notentleerung durchführen (s. S. 20), Notöffnung betätigen (s. S. 20), Wäsche entnehmen.

Störungen mögliche Ursachen Beseitigung

Trommel steht, keine Funktion	keine Stromversorgungkein Programm gewähltTüre nicht geschlossen	Netzanschluß und Sicherungen kontrollierenProgramm einstellen (siehe S. 6 - 7)Türe neu schließen
Maschine wandert, steht nicht fest	steht nicht satt auf dem Boden	Maschine genau ausrichten - siehe „Aufstellung“ S. 4 - 5
Schleudert nicht	Drehzahlschalter auf “♂”die Wäsche verteilt sich nicht	gewünschte Drehzahl einstellenbei ungünstiger Wäschelage unterbricht die automatische Unwucht-erkennung den Schleudervorgang und schaltet kurz in den Waschgang zurück; verteilt sich die Wäsche nach mehreren Versuchen nicht, wird das Programm ohne Schleudern beendet.—> Wäsche entnehmen, aufl ockern, neu einfüllen und das Schleuderprogramm P7 starten
Waschmittel wird nicht oder schlecht eingespült	Waschmittelklumpen in der Lade falsche Programmeinstellung	Reinigen der Waschmittellade (S. 17)siehe Programmeinstellung (S. 6 - 7)
Weichspüler fließt sofort ab	zuviel Weichspüler beigegeben	nur bis zur max.- Markierung einfüllen
Weichspülkammer mit Wasser gefüllt	Saugheber verlegt	Verschlußkappe am Saugheber entfernen und Rohr reinigen (S. 17)
Wasserspuren am Boden	Schaumaustritt aus dem GerätWaschmittellade nicht geschlossenundichte SchlauchverbindungLaugenpumpeneinsatz falsch montiert	Waschmitteldosierung verringernLade schließenAnschlüsse des Zufl ußschlauches bei Wasserhahn und Gerät überprüfensiehe Seite 18
Wäsche wird nicht sauber	zu wenig oder zuviel Waschmittel falsche ProgrammwahlTemperatur falsch gewähltspezielle Flecken	richtige Dosierung (S. 15)neue Programmeinstellung (S. 6 - 7)siehe Programmeinstellung (S. 6 - 7)siehe Beseitigung von Flecken (S. 21)
Beschädigung der Wäsche	Fremdkörper in der TrommelMitwaschen von Fremdkörpernschadhaftes Gewebe (z.B. Webfehler)	Trommelinnenraum kontrollierenTaschen entleerenReklamation beim Hersteller
Waschmittelrückstände in der Wäsche	Unterbrechung der WasserversorgungWaschmittelablagerungen im WeichspülerzulaufWasser ist zu weich	Wasserzulauf kontrollierenReinigen der Waschmittellade (S. 17)die Maschine an die Wasserhärte anpassen, d.h. erhöhen Sie die Anzahl der Spülgänge oder erhöhen Sie das Spülniveau (s. S. 12 - 14)
Waschwasser wird nicht abgepumpt	Abfl usssystem verstopft oder Schlauch geknicktLaugenpupme verstopft	Schlauch und Abfl uss überprüfenLaugenpumpentrakt reinigen (s. S. 15)

Sollte keine dieser Maßnahmen Erfolg zeigen, verständigen Sie bitte unseren Kundendienst.

Wichtig: Bevor Sie mit Lösemittel oder ähnlichem einen Fleck entfernen, überzeugen Sie sich zuerst an einer "unsichtbaren" Stelle - am besten am Saum - daß Gewebe und Farbe keinen Schaden nehmen.

Bier, Wein: mit lauwarmem Wasser ausspülen, dann waschen.

Blut: in kaltem Wasser einweichen, Flecke mit Kern- oder Gallseife ausreiben, dann waschen.

Brandflecken: mit Essigwasser beträufeln, einige Stunden einwirken lassen, mit klarem Wasser gut ausspülen.

Butter: in lauwarmer Seifenlauge auswaschen, bei empfindlichen Stoffen Fleck mit Salmiakgeist oder Kern- oder Gallseife entfernen.

Eigelb: in lauwarmer Seifenlauge einweichen, dann auswaschen.

Eiweiß: mit kaltem Wasser ausspülen, dann waschen.

Fett: mit warmer Seifenlauge oder Kern- oder Gallseife auswaschen.

Fruchtsaft,

Obst: mit Salz bestreuen und warmem Wasser auswaschen oder mit Kern- oder Gallseife ausreiben, dann waschen.

Glanzflecken: mit Essigwasser ausbürsten.

Gras: mit Kern- oder Gallseife ausreiben, dann waschen.

Harn: mit Seifenlauge auswaschen oder verdünntem Salmiakgeist oder Kern- oder Gallseife ausreiben.

Jod: anfeuchten, mit der Schnittfläche einer rohen Kartoffel ausreiben, mit kaltem Wasser ausspülen, wiederholen bis der Fleck verschwunden ist, dann waschen.

Kaffee, Kakao: kalt einweichen, mit warmem (bei unempfindlichen Textilien mit heißem) Seifenwasser auswaschen.

Kugel- und

Filzschreiber: mit Alkohol ausreiben, gelösten Farbstoff aufsaugen, mögliche Reste mit Kern- oder Gallseife auswaschen.

Lippenstift: mit Kern- oder Gallseife auswaschen.

Milch: mit kaltem Wasser ausspülen, dann waschen.

Nagellack: mit Aceton lösen (Vorsicht: nicht bei Acetat oder Triacetat!), dann waschen.

Rost: bei hellen Stoffen mit Zitronensaft beträufeln bis der Fleck verschwunden ist, dann gut ausspülen, oder den Stoff in Wasser mit etwas Glycerin legen, anschließend mit Seifenwasser auswaschen.

Rotwein: mit Salz bestreuen, einwirken lassen, abschütteln, dann waschen oder Fleck mit Kern- oder Gallseife auswaschen.

Ruß: nie abwaschen! Zuerst den aufliegenden Ruß abblasen, dann mit Salz bestreuen, einwirken lassen, mit Seifenwasser oder Kern- oder Gallseife auswaschen.

Schmiere: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswaschen, mögliche Fettreste mit Balsamterpentin oder Kern- oder Gallseife entfernen.

Schuhcreme: mit Balsamterpentin lösen, dann mit Seifenlauge auswaschen.

Schweiß: in Essigwasser legen, gut ausspülen und waschen.

Speiseeis: mit lauwarmem Wasser oder Kern- oder Gallseife entfernen.

Spinat: mit der Schnittfläche einer rohen Kartoffel abreiben, dann waschen.

Stock und

Schimmel: bei hellen Baumwoll- und Leinenstoffen mit einer Paste aus Kreide, Seife und Wasser bestreichen, einwirken lassen und gut auswaschen, oder Fleck mit Kern- oder Gallseife ausreiben, ausspülen und waschen.

Tee: mit Seifenlauge oder Kern- oder Gallseife auswaschen.

Teer: mit Speiseöl oder Margarine ausreiben, in Seifenlauge auswaschen, mögliche Fettreste mit Salmiakgeist oder Kern- oder Gallseife entfernen.

Tinte: dick mit Salz bestreuen, nach Einwirken abschütteln, mit Essig oder Kern- oder Gallseife nachbehandeln, gut ausspülen und waschen.

Vergilbungen: mit Waschmittel und einer Handvoll Salz waschen (bei synthetischen Stoffen sind die Erfolge nicht so gut).

Wachs: nach mehrmaligem Knicken des Stoffes Wachs lockern und vorsichtig abkratzen, dann mit Lösch- oder Seidenpapier vorsichtig ausbügeln, bis alles Wachs herausgesaugt ist, mögliche Reste mit Spiritus ausreiben, in Seifenlauge auswaschen.

Färben / Entfärben:

Beachten Sie bitte genau die Gebrauchsanweisung des Herstellers.

Pfl egekennzeichen

Waschen

Kochwäsche: Wäsche aus Baumwolle, Leinen, Modal, Viskose, weiß oder kochacht gefärbt.

Bunt- oder

Heißwäsche: Nicht kochechte Buntwäsche aus Baumwolle, Baumwolle / Modal, Polyester / Baumwolle, Polyester / Modal.

Pfl egeleicht- od.

Feinwäsche: Aus Seide, Modal, Viskose, Wäsche aus synthetischen Fasern (Polyacryl, Polyester und Polyamid).

waschbare Wollprodukte und Garne (Schurwolle)

mit Balken: Bedeutet Schonwaschgang mit reduzierter Mechanik

mit strichliertem

Balken: Bedeutet Schonwaschgang mit stark reduzierter Mechanik

Handwäsche: Derart bezeichnete Artikel dürfen nur einer Handwäsche bis 37° C unterzogen werden.

Nicht waschen: Diese Artikel dürfen nicht gewaschen werden. Allenfalls sind solche Artikel chemisch zu reinigen.

Bleichen

Dieses Symbol zeigt an, daß eine Chlorbleiche möglich ist.

Nicht chloren und auch keine chlorhaltigen Fleckputzmittel verwenden. Dem Fachmann übergeben.

Trocknen

Normale Trocknung ohne Einschränkung im Haushaltstrockner möglich.

Schonende Trocknung bei niedriger Temperatur.

Nicht im Haushaltswäschetrockner trocknen.

Chemisch reinigen

Nicht waschen, sondern in die Chemisch-Reinigung geben.

• Waschmaschinen sollten nicht als Aufbewahrungsort für getragene Wäsche benutzt werden. Feuchte, getragene Wäsche begünstigt Pilzbefall und Fleckenbildung.
• Vor allem bei hochkonzentrierten Pulverprodukten kann es möglicherweise zu Einspülschwierigkeiten (z.B. Rückständen in der Waschmittelkammer) kommen. In diesem Fall sind (falls vorhanden) die den Waschmittelpackungen beiliegenden Dosierhilfen zu verwenden.
• Bei manchen Waschmitteln (flüssig oder pulverartig) kann sich auch noch im letzten Spülwasser oder beim Endschleudern Schaum entwickeln. Dadurch wird das Spülergebnis jedoch nicht beeinflußt.
• Nach Ablauf eines Waschprogrammes können vor allem auf dunklen Textilien möglicherweise weiße Waschmittelrückstände sichtbar sein. Diese sind nicht die Folge einer unzureichenden Spülwirkung. Es handelt sich zumeist um die unlöslichen Wasserenthärtungsmittel moderner phosphatfreier Waschmittel.
  Mögliche Abhilfe: Ausschütteln oder ausbürsten, Waschmittelauswahl überprüfen bzw. Flüssig-waschmittel verwenden.
• Bitte prüfen Sie, bevor die Wäsche in die Waschmaschine gelegt wird, ob sich Metallteile an oder in Wäschestücken, wie z.B. Metallknöpfe, Bügel von Büstenhaltern usw. lösen können. Es besteht die Möglichkeit, daß derartige Teile in den Behälter gelangen und Geräusche verursachen.
  Reparaturen dieser Art können auch innerhalb der Garantiezeit nicht kostenlos erfolgen.

Kurzanleitung

Waschmittelbeigabe

• richtig dosiertes Waschmittel in die richtige Kammer einfüllen
  • I = Vorwäsche II = Hauptwäsche III = Weichspüler
  • Waschmittellade einschieben

Waschbetrieb

• Wasserhahn öffnen; Abflußschlauch kontrollieren; mit dem Hauptschalter einschalten
• Tür öffnen (siehe Programmende) - Wäsche einfüllen - Tür schließen
• Programmwähler auf "*" stellen
• warten bis in der Anzeigeeinheit "00" zu blinken aufhört; gewünschtes Programm einstellen

Programmeinstellung

Koch- und Buntwäsche • P1 • 30 bis 95°C

• Endschleuderdrehzahl einstellen
- Programmwähler im Bereich P1 zwischen 30°C und 95°C (lt. Pflegekennzeichen) einstellen
- wenn gewünscht, Zusatzfunktionen wählen (s. S. 10 - 11)

Pfl egeleichtwäsche • P2 • kalt bis 60°C

• Endschleuderdrehzahl einstellen
- Programmwähler im Bereich P2 zwischen kalt und 60°C (lt. Pflegekennzeichen) einstellen
- für das Feinwaschprogramm die Drucktaste (erhöhter Wasserstand) wählen
- wenn gewünscht, Zusatzfunktionen wählen (s. S. 10 - 11)

Handwäsche • P3 • kalt (voreingestellt)

• Endschleuderdrehzahl ist automatisch auf 500 U/min eingestellt
• Programmwähler auf P3 stellen
• wenn gewünscht, Zusatzfunktion wählen (s. S. 10 - 11)

Wolle • P4 • kalt bis 40°C

• Endschleuderdrehzahl ist automatisch auf 500 U/min eingestellt
• Programmwähler im Bereich P4 zwischen kalt und 40°C (lt. Pflegekennzeichen) einstellen
• wenn gewünscht, Zusatzfunktion wählen (s. S. 10 - 11)

Seide • P5 • 30°C (voreingestellt)

• Endschleuderdrehzahl ist automatisch auf 500 U/min eingestellt
• Programmwähler auf P5 stellen
• wenn gewünscht, Zusatzfunktion wählen (s. S. 10 - 11)

Kurzprogramm • P6 • 40°C (voreingestellt)

• Endschleuderdrehzahl einstellen
- Programmwähler auf P6 stellen
- wenn gewünscht, Zusatzfunktion wählen (s. S. 10 - 11)

Das Programm startet ca.15 Sekunden nach einer Programmeinstellung. Es leuchtet die rote Anzeigelampe (oberhalb der "*"-Stellung des Programmwählers) und in der Anzeigeeinheit ist die gewählte Programm- und Temperatureinstellung zu sehen.

Programmende

• Programmwähler auf "*" stellen
• warten, bis in der Anzeigeeinheit " 00 " zu blinken aufhört
• dann den Programmwähler auf "♀" drehen
• Wäsche entnehmen; Hauptschalter ausschalten; Wasserhahn schließen.

Mode d'emploi

Machine à laver

Babynova 1180 Rapid

Table des matières
