TD174 - Paging-System Retevis - Kostenlose Bedienungsanleitung

Type de produit	Drahtloses Paging-System für Warteschlangen
Marque	Retevis
Modèle	TD174
Fréquence de travail	433,92 MHz
Type de codage	Lerncode (AM)
Récepteur - Tension de travail	Gleichstrom 3,7 V (wiederaufladbarer Akku)
Récepteur - Tension de charge	Gleichstrom 5 V
Récepteur - Capacité de la batterie	200 mAh
Récepteur - Courant de veille	10 ± 5 mA
Récepteur - Courant de travail (vibration)	75 ± 10 mA
Récepteur - Sensibilité de réception	-107 ± 2 dBm
Récepteur - Dimensions	49 x 101 x 11 mm
Clavier - Tension de travail	Gleichstrom 5 V (Netzteil)
Clavier - Courant de veille	24 ± 5 mA
Clavier - Courant de transmission	100 ± 30 mA
Clavier - Dimensions	130 x 190 x 33 mm
Nombre de canaux	10
Nombre d'emplacements de charge	10
Modes d'appel	Vibration, Summer, Vibration + Summer
Indicateurs	Status- und Lade-LED
Fonctions principales	Drahtloser Anruf, unabhängiger Speicher, Selbsttest beim Start
Sécurité	Entspricht HF-Normen, Kurzschluss der Batterien vermeiden

Häufig gestellte Fragen - TD174 Retevis

Wie schalte ich den Empfänger ein oder aus?

Drücken und halten Sie die Power-Taste 3 Sekunden lang, um ein- oder auszuschalten. Ein kurzer Druck setzt den Ruhezustand während eines Anrufs zurück.

Wie kopple ich einen Empfänger mit der Tastatur?

Drücken Sie kurz die SET-Taste am Empfänger (unter der Plexiglasabdeckung). Die LED1 leuchtet auf. Drücken Sie dann die entsprechende Nummer auf der Tastatur. Die LED1 erlischt: Die Kopplung ist erfolgreich. Wenn innerhalb von 10 Sekunden kein Signal empfangen wird, verlässt der Empfänger den Kopplungsmodus.

Wie entferne ich die Kopplung eines Empfängers?

Drücken und halten Sie die SET-Taste 5 Sekunden lang, bis die LED1 blinkt, dann lassen Sie los. Alle mit diesem Empfänger gekoppelten Nummern werden gelöscht.

Wie ändere ich den Anrufmodus (Vibration/Summer)?

Verwenden Sie die Mode-Taste am Empfänger. Obere Position: nur Vibration; untere Position: Vibration + Summer.

Was tun, wenn der Empfänger kein Signal mehr empfängt?

Überprüfen Sie zuerst den Akku: Wenn er schwach ist, laden Sie ihn auf. Wenn das Problem weiterhin besteht, wurde die Kopplung möglicherweise gelöscht. Koppeln Sie den Empfänger erneut gemäß der Kopplungsprozedur.

Wie lade ich den Empfänger?

Setzen Sie den Empfänger in einen Ladeslot der Tastatur ein. Die blaue Lade-LED blinkt während des Ladevorgangs und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Bei schwachem Akku gibt der Empfänger einen kurzen Ton aus und die LEDs blinken.

Wie groß ist die Reichweite des Systems?

Die Anleitung gibt keine genaue Reichweite an, aber das System verwendet eine Frequenz von 433,92 MHz mit einer Empfangsempfindlichkeit von -107 dBm, was eine für Restaurants, Geschäfte usw. geeignete Reichweite bietet.

Wie tausche ich die Papiernummer am Empfänger aus?

Entfernen Sie vorsichtig die vordere Plexiglasabdeckung des Empfängers, stecken Sie eine neue Nummer in den Schlitz und setzen Sie die Abdeckung wieder auf.

Was tun, wenn das Display der Tastatur nicht leuchtet?

Überprüfen Sie das Netzteil. Falls es defekt ist, ersetzen Sie es.

Kann der Empfänger dauerhaft eingeschaltet bleiben?

Ja, bei täglichem Gebrauch kann er eingeschaltet bleiben. Bei längerer Nichtbenutzung schalten Sie ihn aus, um den Akku zu schonen.

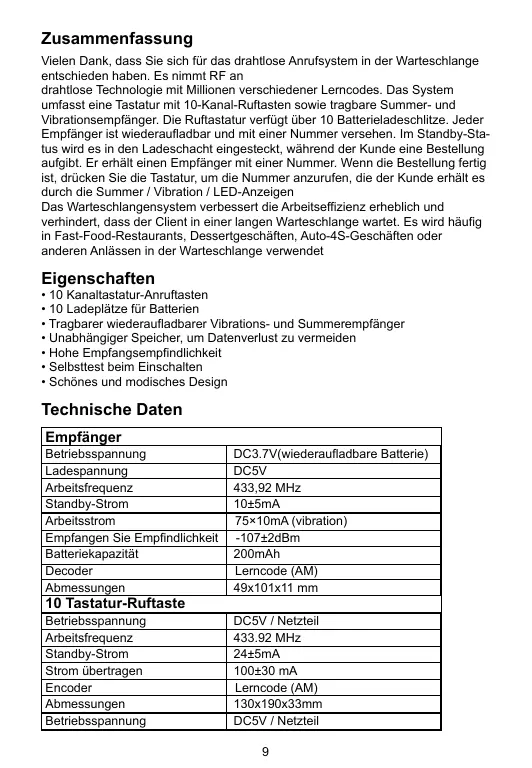

BEDIENUNGSANLEITUNG TD174 Retevis

Vielen Dank, dass Sie sich für das drahllose Anrufsystem in der Warteschlange entschieden haben. Es nimmt RF an

drahtlose Technologie mit Millionen verschiedene Lerncodes. Das System umfasst eine Tastatur mit 10-Kanal-Ruftasten sowie tragbare Summer- und Vibrationsempfänger. Die Ruftastatur verfügt über 10 Batterieladeschütze. Jeder Empfänger ist wiederaufladbar und mit einer Nummer versehen. Im Standby-Status wird es in den Ladeschacht eingesteckt, während der Kunde eine Bestellung aufgibt. Er erhalten einen Empfänger mit einer Nummer. Wenn die Bestellung fertig ist, drücken Sie die Tastatur, um die Nummer anzurufen, die der Kunde erhält es durch die Summer / Vibration / LED-Anzeigen

Das Warteschlangensystem verbessert die Arbeitseffizienz erheblich und verhindrt, dass der Client in einer langen Warteschlange wartet. Es wird dazu in Fast-Food-Restaurants, Dessertgeschäften, Auto-4S-Geschäften oder anderen Anlüssen in der Warteschlange verwendet

Eigenschaften

10 Kanaltastatur-Anruftasten
10 Ladeplätze fur Batterien
- Tragbarer wiederaufladbarer Vibrations- und Summerempfänger
- Unabhängiger Speicher, um Datenverlust zu vermeiden
Hohe Empfangsempfindlichkeit
- Selftest beim Einsatzen
- Schönes und modisches Design

Technische Daten

Empfänger
Betriebsspannung	DC3.7V(wiederaufadbare Batterie)
Ladespannung	DC5V
Arbeitsfrequenz	433,92 MHz
Standby-Strom	10±5mA
Arbeitsstrom	75×10mA (vibration)
Empfangen Sie Empfindlichkeit	-107±2dBm
Batteriekapazität	200mAh
Decoder	Lerncode (AM)
Abmessungen	49x101x11 mm
10 Tastatur-Ruftaste
Betriebsspannung	DC5V / Netzeil
Arbeitsfrequenz	433.92 MHz
Standby-Strom	24±5mA
Strom übertragen	100±30 mA
Encoder	Lerncode (AM)
Abmessungen	130x190x33mm
Betriebsspannung	DC5V / Netzeil

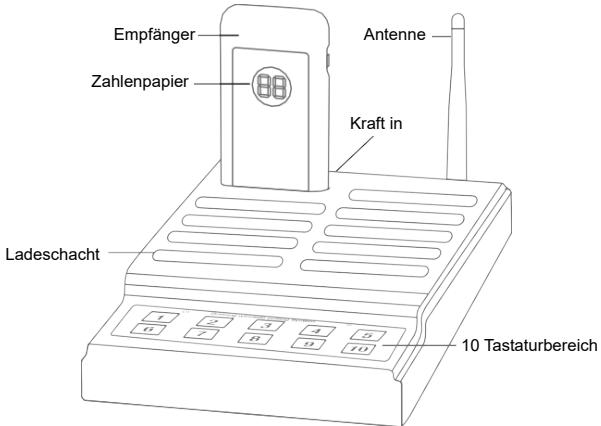

10 Diagramm der Ruftastatur

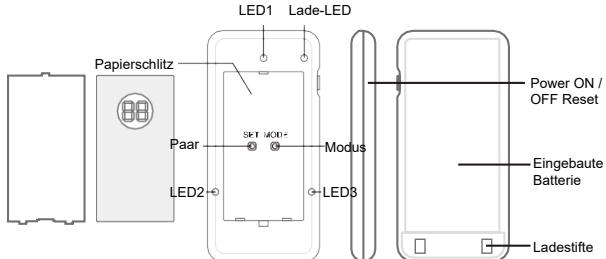

Diagramm des Empfängers

Tastenfunktion

【POWER】Halten Sie die Taste 3 Sekunden lang gedrückt, um den Empfänger einzuschalten, und drücken Sie sie erneut, um sie auszuschalten. Drücken Sie kurz die Taste, um den Standby-Status während des Anrufs zurückzusetzen

[SET] Drücken Sie kurz die Taste, um den Pairing-Status aufzurufen. Halten Sie die Taste 3 Sekunden lang gedrück, um die Kopplung aufzuheben

【MODE】Andern Sie den Engebauafforderungsmodus des Empfängers. Die obere Position ist nur Vibration, die weitere Position ist Vibration und Summer

【TASTATUR】Es gibt drei Modelle zum Aufrufen der Tastaturbasis 20

10 Tastatur-Ruffaste

10-Kanal-Tastatur, drucken Sie die Zifferntaste, sendet das Funksignal direkt.

Bedienungsanleitung

1.Schließen Sie die Tastatur der Annuftaste an die Stromversorgung an, sie führt den Selfiestst aus. Dann wird das Stromversorgungssymbol eingeschelt
2. Nehmen Sie den Empfänger hereaus und schlieben Sie ein an das Hauptgerät an, um ein automatisch einzuschalten. Die LED1-Anzeige leuchtet auf und blinking alle 3 Sekunden. Dies zeigt an, dass der Empfänger eingeschaltet und in den Standby-Modus geschickt wurde. Wenn die blaue Lade-LED leuchtet, wird der Empfänger aufgeladen Status
3.Wenf der Kunde eine Bestellung aufgibt, geben ihm die Servicemitarbeiter einen Empfänger und notieren die Nummer
4.Während die Bestellung fertig ist, drücken die Servicemitarbeiter die Tastatur, um den Kunden anzurufen (Nummer), der entsprechende Empfänger erhält die Informationen und fordert 5 Minuten lang Vibration / Summer / Licht auf. Danach flackern nur die 3 LED-Anzeigen.

Drücken Sie die Taste "Power / Reset" oder stäckten Sie wie earlier in den Ladeschacht, um den Lade-/ Standby-Status zurückzusetzen

1. Der Client gibt den Empfänger an Servicemitarbeiter zureich, die Servicemarbeiter stellen den Empfänger in den Ladeschacht und stellen den Service berecht.
2. Wahrend der Empfänger aufgeladen wird, drücken Sie die Nummer auf der Tastatur. Die entsprechenden LED-Anzeigen des Empfängers flackern dreimal, um seine Position anzuzeigen.

Hinweis

1) Während der tätiglichen Arbeit kann der Empfänger ständig eingeschelt werden. Wenn Sie ihren längerere Zeit nicht benutzten, schalten Sieihnitte aus
2) Wenn der Empfänger längerere Zeit nicht benutzt wird, laden Sie ihn eine Weile auf, bevor Sie IH den Kunden geben
3) Der Empfänger muss vor der Verwendung mit der Tastatur gekoppelt werden. Informationen zum Pairing finden Sie in der folgenden Pairing-Methode

Pairing-Methode

【PARING】Drücken Sie kurz die Taste "SET", die LED1-Anzeige leuchtet auf und drücken Sie dann die Rufnummer auf der Tastatur. , Der Empfänger erhalt das Signal und die LED1-Lampe erlitsch. Die Kopplung ist erfolgreich. , Wenn der Empfänger kein Signal erhalt In 10 Sekunden wird der Pairing-Status automatisch beendet.

【LOsCHEN】Halten Sie die Taste "SET" 5 Sekunden lang gedrucht. Die LED1-Anzeige leuchtet ein und dann. Lassen Sie die Taste los. Alle gekoppelten Anruftlasten werden gelöscht.

【MODUS】Schaltmodus: Vibration / Summer / Vibration + Summer

Hinweis: Um die Pairing- oder Moduseinstellungen vorzunehmen, sollenen Sie das transparente Papier und das Nummerpapier abnehmer. Die Einstellungsschälfnde 1s befindet sich darüber.

Nummernpapier wechseln

Nehmen Sie die transparente Plexiglasabdeckung an der Vorderseite des Empfängers hersaus und legen Sie eine Nummer Papier in den Papierschlitz. Und dann setzen Sie die Abdeckung wieder auf.

Hinweis: Nehmen Sie während des Pairing-Vorgangs zuerst die Abdeckung und das Papier hersa

Laden Sie den Empfänger auf

Wenn die Spannung des Empfängers niedriger als DC3.2V ist, flackert es, LED1 und blaue Lade-LED-Anzeige flackern mit kurzem Summerton,itte rechtzeitig aufladen.

Schlieben Sie den Empfänger an den Ladeschacht an. Die blaue Lade-LED-Anzeige flackert, während der Ladevorgang voll ist und die LED-Anzeige die ganze Zeit leuchtet.

Probleme	Gründe	Lösungen
Während des Einschaltens ist die Nummeranzeige auf der Tastatur nicht eingeschelt.	Das Netzteil ist defekt	Wechseln Sie das Netzteil
Die Entfernung eines Empfängers nähert sich.	Die Batterieleistung ist niedrig	Laden Sie den Akku rechtzeitig auf
Der Empfänger kann kein Signal von der Anruftaste der Tastatur empfangen.	Die Paarung wird gelöscht. Die Nummer ist nicht korrekt	Koppeln Sie den Empfänger erneut mit der Tastatur
Vergessen Sie die Nummer des Empfängers		Löschen Sie zuerst die Kopplung und koppeln Sie sie dann erneut

RF-Expositionsinformationen (falls zutreffend)

BEACHTUNG!

Lesen Sie vor der Verwendung deses Radios these Anleitung, die wichtige Betriebsanweisungen für die sichere Verwendung sowie das Bewusstsein und die Kontrolle für HF-Energie zur Einhaltung der geltenden Normen und Vorschriften enthalt.

Dieses Funkerat verwendet elektromagnetische Energie im Hochfrequenzspiktrum (RF), um die Kommunikation zwischen zwei oder mehr Benutzern über eine Entfernung bereiztstellen. HF-Energie, die bei unsachgemäßer Verwendung biologische Schäden verursachen kann.

Alle Retekess-Funkgeräte wurden entwickelt, hergestellt und getestet, um sicherzustellen, dass sie den von der Regierung festgelegten HF-Expositionswerten entsprechen. Darüber hinaus empfehlen die Hersteller den Benutzern der Funkgeräte spezielle Betriebsanweisungen. Diese Anweisungen sind wichtig, die sie Benutzer über die Exposition gegenüber HF-Energie informieren und einfache Verfahren zur Steuerung bereitstellen.

Auf den folgenden Websites finden Sie weitere Informationen zur Exposition gegenüber HF-Energie und zur Kontrolle ihrer Exposition, um die Einhaltung der festgelegten Grenzwerte für die HF-Exposition sicherzustellen: http://www.who.int/en/

Lokale Regierungsvorschriften

Wenn Radios als Folge der Beschäftigung verwendet werden, müssen die Benutzer gemäß den Bestimmungen der lokalen Regierung ihre Exposition genau kennen und kontrollieren können, um die beruflichen Anforderungen zu erfällen. Das Expositionsbewusstsein kann durch die Verwendung eines Produktkitkets erreichtert werden, das Benutzer zu bestimmten Informationen zur Benutzerbewusstsein führt. Ihr Retekess-Radio verfügbar über ein Produkttekett für HF-Belichtigung. Außen dem enthaltir Retekess-Benutzerhandbuch oder eine separate Sicherheitsbroschre Informationen und Betriebsanweisungen, die zur Kontrolle ihrer HF-Exposition und zur Erfüllung der Compliance-Anforderungen erforderlich sind.

Radiolizenz (falls zutreffend)

Regierungen behalten die Radios in der Klassifizierung bei, Geschäftsradios arbeiten mit Funkfrequenzen, die von den ortlichen Funkverwaltungsbeteilungen (FCC, ISED, OFCOM, ANFR, BFTK, Bundesnetzagentur ...) reguliert werden. Um auf diesen Frequenzen zu senden, müssen Sie über Funkfrequenzen verfügen eine von ihren ausgestellte Lizenz. Für die detailierte Klassifizierung und Verwendung ihrer Radios wenden Sie sichitte an die Funkverwaltungsbeteilungen der ortlichen Regierung.

Die Verwendung thises Radios außerhalb des Landes, in dem es verbreitet werden sollen, unterliegt den gesetzlichen Bestimmungen und ist möglicherweise verboten.

Nicht autorisierte Änderungen und Anpassungen

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlösen des Berechtigung des Benutzters führen, die von den Funkverwaltungsbeteilungen

der ortlichen Regierung zum Betrieb des FunkerGs erteilt wurde, und sollen nicht vorgenommen. Um den entsprechenden Anforderungen zu entsprechen, sollen Sendereinstellungen nur von oder unter Aufsicht einer Person vorgenommen werden, die als technisch qualifiziert für die Durchführung von Senderwartungen und -reparaturen in privaten mobilen Mobilfunk- und Festnetdiensten zertifiziert ist, die von einer Organisation, die für den Benutzer dieser Benutzer zertifiziert ist, zertifiziert wurde Dienstleistungen.

Der Austausch von Senderkomponenten (Kristall, Halbleiter usw.), die nicht vona der ortlichen Autorisierung der Funkverwaltungsbeteilungen fur diesees Funkgerat genhemt wurden, kann gegen die Regeln verstehen.

FCC-Anforderungen:

• Dieses Görtät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

(1) Dieses Gerätarfkeine schädlichen Störungen verursachen
(2) Dieses Gerais muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschenet Betrieb verunsachen können.

CE-Anforderungen:

(Einfache EU-Konformitätserklärung) Henan Eshow Electronic Commerce Co., Ltd erklart, dass der Funkgeratotyp den grundlegenden Anforderungen und anderen relevanten Bestimmungen der ROTEN Richtlinie 2014/53 / EU und der ROHS-Richtlinie 2011/65 / EU entspricht und die WEEE-Richtlinie 2012/19 / EU; Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetad处方verfugbar:www.retekess.com.

• Disposal

Das durchgestrichene Mülleimersymbol auf Ihr Produkt, Ihr Literatur oder Ihr Verpackung weist Sie daraufhin, dass in der Europäischen Union alle elektrischen und elektronischen Produkte, Batterien und Akkus (wiederaufladbare Batterien) am Ende ihrer Abgabe zu bestimmten Samme

Iststellen gebracht werden müssen Arbeitsteben. Entsorgen Sie diese Produkte nicht als unsortingen Siedlungsabfall. Entsorgen Sie sie gemäß den Gesetzen in Ihr Höhe.

IC-Anforderungen:

Lizenzfreie Funkgeräte

Dieses Gerat enthalt lizenzfreie Sender / Empfänger, die den lizenzfreien RSS (s) von Innovation, Science and Economic Development Canada entsprechen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

RF-Belichtungsinformationen (falls zutreffend)

• Betreiben Sie das Radio NICTH ohne eine ordnungsgemäße Antenne, da dies das Radio beschädigten und dazu führten kann, dass Sie die Grenzwerte für die HF-Exposition überschreiben. Eine ordnungsgemäße Antenne ist die vom Hersteller mit dieser Funkerwert gefelieferte Antonne oder eine vom Hersteller

speziell für die Verwendung mit thisem Funkerat zugelassene Antenne, und der Antennengewinnarf den vom Hersteller angegebenen Gewinn nicht überschreiben.

• Senden Sie NICHT länger als 50% der gesamtten Funknutzungszeit. In mehr als 50% der Fälle konnen die Anforderungen an die Einhaltung der HF-Exposition überschritten werden.
• Wahlend der Übertragung erzeutigt Ihr Funkgerat HF-Energie, die möglicherweise Störungen anderer Geräte oder Systeme verursachen kann. Um solche Störungen zu vermeiden, schalten Sie das Radio in Bereichen aus, in denen davon für Scholder angebracht sind.
• Das Gerät entspricht den HF-Spezifikationen, wenn das Gerät 5 mm von Ihrem Körper entfernst verwendet wird. Von dieser Gemät gerweitende Görtelclips, Holster und ähnliches Zubehor von Drittanbierten davon keine metallischen Komponenten enthalten. Am Körper getragenes Zubehor, das diese Anforderungen nicht erfüllt, entspricht möglicherweise nicht den Anforderungen an die HF-Exposition und sollte vermieden werden.
• Betrieben Sie den Sender NICHT in Bereichen, die empfindlich gegenüber elektromagnetischer Strahlung sind, wie Krankenhäusern, Flugzeugen und Sprengstellen.

Erstickungsgefahr vermeiden

Kleine Teile. Nicht für Kinder unter 3 Jahren.

Schützen Sie Ihr Gehör:

• Verwenden Sie das niedrigste für ihre Arbeit erforderliche Volumen.
• Erhöhen Sie die Lautstärke nur, wenn Sie sich in einer lauten Umgebung befinden.

Verringer Sie die Lautstärke, bevor Sie ein Headset oder eine Hörsmuschel hinzufugen.

• Begrenzen Sie die Zeit, in der Sie Headsets oder Ohrhorter mit hoher Laufstärke verwenden.
• Wenn Sie das Radio ohne Headset oder Ohrhörer verwenden, stellen Sie den Lautsprecher des Radios nicht direkt an Ihr Ohr zu beziehen.
• Gehen Sie vorsichtig mit dem Kopfhöher um. Möglicherweise kann ein übermöglicher Schaldruck von Kopfhörem und Kopfhörem zu Hörverlust führen

Hinweis: Wenn Sie längerere Zeit lauten Gerauschen von einer beliebigen Quelle ausgesetzt sind, kann das Ihr Gehor vorübergehend oder dauerhaft beeinträchtigten. Je lauter die Laustärke

des Radios ist, desto weniger Zeit wird bestehtig, bevor Ihr Gehör beeinträchtigt werden kann. Hörschaden durch lautes Gerausch sind manchmal zunachst nicht nachweisbar und konnen sich kumulativ auswirken.

Vermeiden Sie Verbrennungen

Antennen

• Verwenden Sie kein tragbares Radio mit beschädigter Antenne.
  Wenne eine beschädigte Antenne bei Verwendung des Radios mit der Haut in Kontakt kommt, kann this zu leichten Verbrennungen führen. Batterien (falls zutreffend)

• Wenn das leitfähige Material wie Schmuck, Schlüssel oder Ketten freilegende Anschlüsse der Batterien berühren, kann diese ein Stromkreis schließen (die Batterie kurzschreiben) und heißt werden, um Körpersverletzungen wie Verbrennungen zu verursachen. Gehen Sie vorsicht mit Batterien um, insbesondere wenn Sie sie in eine Tasche, eine Handtasche oder einen anderen Behälter mit Metallgegenständen legen

Lange Übertragung

• Wenn der Transceiver für lange Übertragungen verwendet wird, werden der Kühler und das Chassis heiß.

Sicherheitsbetrieb

Verbieten

• Verwenden Sie das Ladegerat nicht im Freien oder in feuchten Umgebungen, sondern nur an trockenen Orten / unter trockenen Bedingungen.
• Zerlegen Sie das Ladegerat nicht, da dies zu Stromschlagen oder Branden führen kann.
• Betreiben Sie das Ladegerät nicht, wenn es defekt oder beschädigt ist.
• Stellen Sie kein tragbares Radio im Bereich über einem Airbag oder im Auslösebereich des Airbags auf. Das Radio kann mit großer Kraft angetriben werden und die Insassen des Fahrzeugs beim Aufblasen des Airbags schwer verletzen.

Risiko reduzieren

• Ziehen Sie am Netzstecker und nicht am Kabel, wenn Sie das Ladeggerat abziehen.
• Ziehen Sie den Netzestecker aus der Steckdose, bevor Sie Wartungsarbeiten oder Reinigungen durchfuhren.
• Wenden Sie sich an Retekess, um Unterstützung bei Reparatoren und Service zu erhalten.
• Der Adapter muss in der Höhe des Gerats installiert und leicht zugänglich sein
• Explosionsgefahr, wenn die Batterie durch einen falschen Typ ersetz wird. Entsorgen Sie gebrauchte Batterien gemäß den Anweisungen.
• Der Adapter muss in der Höhe des Geräts installiert und nicht zugänglich sein.
• Der Stecker gilt als Trennvorrichtung des Adapters.
• Die Betriebstempoatur des EUT darf den angegebenen Bereich nicht überschnitten.

Zugelassenes Zubehör

• Dieses Radio erfüllt die RF-Expositionsrechtlinien, wenn es mit dem mitgelieferten oder für das Produkt bestimmt Retekess-Zubehör verwendet wird. Die Verwendung von anderen Zubehör gewährleistet möglicherweise nicht die Einhaltung der Richtlinien zur RF-Exposition und verstört möglicherweise gegen Vorschriften.
• Eine Liste der von Retekess zugelassenen Zubehörteile für Ihr Funkmodell finden Sie auf der folgenden Website: http://www.Retekess.com
