BEDIENUNGSANLEITUNG WWS-SST60 ROTHENBERGER

Bitte lessen und aufbewahren

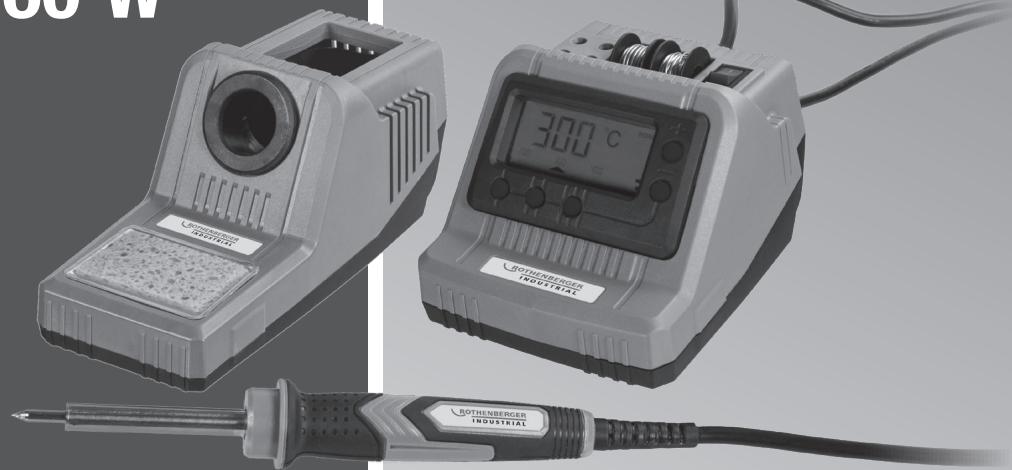

Lötstation digital 60 W

Art.-Nr.: 1500003259

Modell: WWS-SST60

DE Sie finden die Anleitung in weiteren Sprachen auf der beiliegenden CD-ROM im PDF-Format.
GB You can find the manual in additional languages in PDF format on the supplied CD-ROM.
FR Voutrouvez les instructions en format PDF dans d'autres langues sur le CD-ROM fourni avec l'appareil.
BG 1e HamepntpepbkoBOdCTBTOBbIgapcKnBipnIOxKeHnCD-ROMBPDF-Φopmat.
CZ Navod ve formatu PDF Najdete v Ceştina na prilozem CD-ROMu.
DK Du kan finde vejledningen på dansk på den medfolgende CD-ROM i PDF-format.
EE Eestikeelse kasutusjuhendi leiate kaasasolevalt CDlt PDF vomitingus.
ES Encontrará las instrucciones en español en el CD-ROM adjunto en formatting PDF.
FI Loydät suomenkielisen käytöohjeen PDF-muodossa toimitukseen sisältyvältä CD-ROM-levyltä.
GR ΘαβεπετιςογηεςτοΟνομασίατηςγλωσασςτοεουκλειστοCD-ROMαεμρρήPDF.
HR Upute cete pronaci na hrvatskom jeziku na prilozhenom CD-ROM disku ili formatu PDF.
HU Az utmutatot magyar nyelven megtalalja a mellekelt CD-ROM lemezen PDF formatumban.
IS biñ finnio leiöbeingar áslensku i PDF-skjali a meofylgjandi geisladiski.
IT Potete trovare il manuale in Italiano in fornato PDF sul CD-ROM allegato.
LT Lietosanas instrukciju Valodas nosaukums varat atrast pievienotaja CD-ROM PDF-formata.
LV Instrukcija lietuviu kalba rasite pridetame CD-ROM PDF formatu.
NL U vindt de handleiding in het Nederlands op de bijgevoegde CD-ROM in PDF-formaat.
NO Du finner brauansingen pa norsk i PDF-format pa den vedlagte CD-ROM.
PL Instrukje znajdiesz w pliku Polska na zaclzonym dysku CD-ROM, w formacie pdf.
PT Podera encontrar o manual em Portugues em fornato PDF incluidas no CD-ROM fornecido.
RO Gasi instruclunile in Romana pe CD-ROM-ul atasat in format PDF.
RU PykoBOCTBO Ha yCCKOM 3bike B opMaTe PDF BbHa NdeTe Ha npInaraoUeMcK KomnakT-Dnke.
SE Du hitar instruktioner pa svenska i PDF-format pa den medskickade CD:n.
SI Navodila boste naši slovensčini na priloženem CD-ROM v formatu PDF.
SK Názov najdete pod heslom slovenčina na priloženom CD-ROM vo formáte PDF.
TR Kilavuzu Türçç olarak ekteki CD'de PDF=formatinda bulabilirsiniz.

Inhaltsverzeichnis

Lieferumfang / Teilebezeichnung 3

Allgemeines 4

Bedienungsanleitung lessen und aufbewahren 4
Zeichenerklarung 5
Sicherheit 5
Bestimmungsgemäß Gebrauch 5

Vor Verwendung 8

Löstation und Lieferumfang prüfen 8
Lotspitze montieren / wechseln 9
Reinigungsschwamm auflegen 9
Netzspannung 10

Verwendung 10

Ein- und Ausschalten 10
Betriebstemperatur einstellen 11
Löten / Entlöten 12

Wartung, Reinigung, Lagerung und Transport 13

Wartung 13
Reinigung 14
Lagerung 14
Transport 14

Fehlerbehebung 15

Technische Daten 15

Entsorgung 16

Verpackung entsorgen 16
Löstation entsorgen 16
Lötdraht entsorgen 16

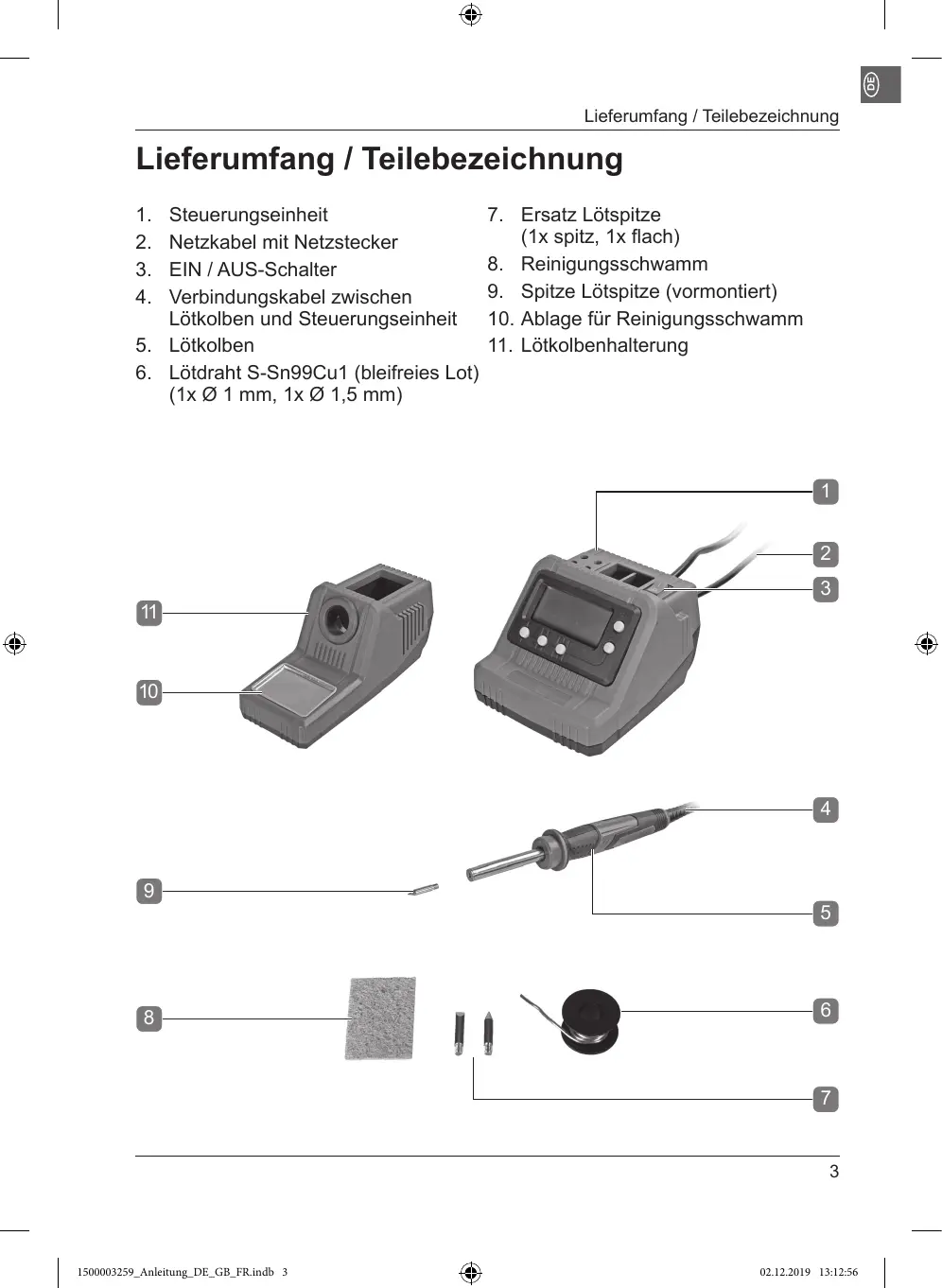

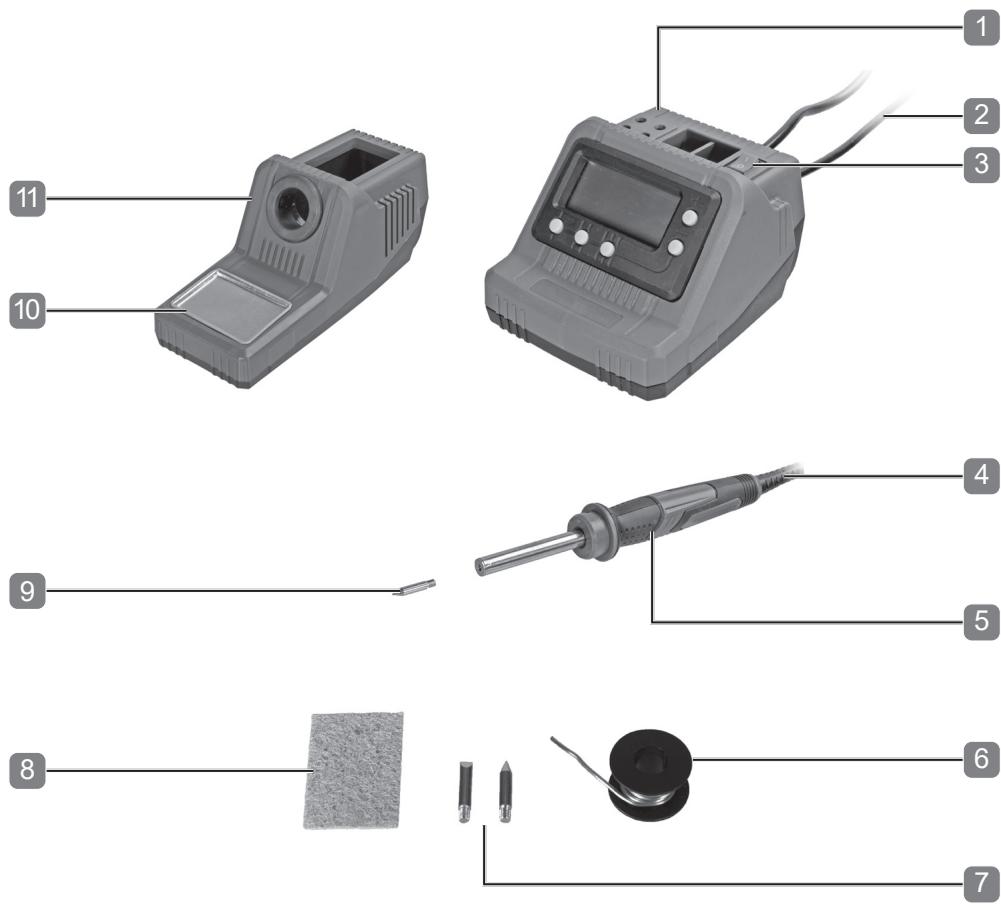

Lieferumfang / Teilebezeichnung

1. Steuerungseinheit
2. Netzkabel mit Netzstecker
3. EIN / AUS-Schalter
4. Verbindungskabel zwischen Lötkolben und Steuerungseinheit
5. Lötkolben

6. Lötdraht S-Sn99Cu1 (bleifreies Lot) (1x 0 1 mm, 1x 0 1,5 mm)

7. Ersatz Lottspitze
   (1x spitz, 1x flach)

8. Reinigungsschwamm
9. Spitze Lottspitze (vormontiert)
10. Ablage für Reinigungsschwamm
11. Lötkolbenhalterung

Allgemeines

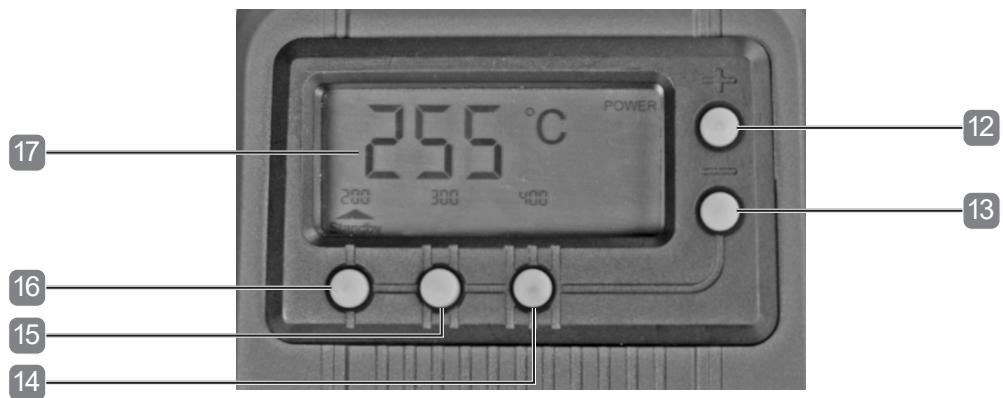

1. • Knopf (um die Temperatur zu erhöhen)
2. • Knopf (um die Temperatur zu verringern)
3. Voreingestellt 400^ C
4. Voreingestellt 300^ C
5. Voreingestellt 200^ / standby
6. Anzeige Display der Temperatur

Allgemeines

Bedienungsanleitungesen und aufbewahren

These Bedienungsanleitung gehört zu dieser digitalen Lötstation 60 W (im Folgenden nur „Lötstation“ genannt). Sie enthalt wichtige Informationen zu Sicherheit, Verwendung und Pflege. Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie die Lötstation verwenden. Achten Sie insbesondere auf die Sicherheitshinweise und Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen der Lötstation führen. Wenn Sie die Lötstation an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit. Bewahren Sie die Bedienungsanleitung zur späteren Referenz an einem sicheren Ort auf.

Zeichenerklärung

Die folgenden Symbole und Signalwörter werden in dieser Bedienungsanleitung, auf der Lötstation oder auf der Verpackung verwendet.

WARNING!	Bezeichnet eine Gefährung, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.
VORSICH!	Bezeichnet eine Gefährung, die, wenn sie nicht vermeiden wird, eine gingefügige oder mögige Verletzung zur Folge haben kann.
i	Dieses Symbol bietet Ohnen nützliche Zusammeninformationen zur Montage oder zum Betrieb.
CE	Produkte, die mit thisem Symbol gekennzeichnet sind, erfüllen alle geltenden Bestimmungen des Europäischen Wirtschaftsaums.
	Lesen Sie die Bedienungsanleitung.

Sicherheit

Bestimmungsgemäßer Gebrauch

These Lötstation ist ausschließlich für den privaten Gebrauch und für Hobby-und Heimwerkerprojekte zu folgenden Zwecken bestimmt:

• für feine Lötarbeiten an z.B. Drahten und Platinen

Die Lötstsationarf nur in Übereinstimmung mit den Anweisungen und Sicherheitshinweisen in dieser Bedienungsanleitung verwendet werden. Jede weitere,darüber hinausgehende Verwendungist verboten.Weder der Produzent noch der Handler übernimmt die Verantwortung fur Schaden, Verluste oder Verletzungen, welche aus der falschen Verwendung der Lötstation resultieren.Beispiele nicht-bestimmungsgemäßer Verwendung folgen in dieser unvollständigen Lieste:

• Eine Verwendung welche über die angegebene bestimmungsgemäß Verwendung hinausgeht.
• Nichtbeachtung der Sicherheitshinweise und Handlungsanweisungen, sowie Montage-, Bedienungs-, Reinigungs- und Wartungsanleitungen in dieser Bedienungsanleitung.

Allgemeines

• Die Verwendung von Zubehör oder Ersatzteilen, welche nicht für diese Lötstation geeignet sind.
• Veränderungen an der Lötstation oder am Zubehör.
• Die übermäßige Verwendung.

Wer diese Lötstation verwendet oder wartet, muss mit diesen Anweisungen vertraut und sich über möglich die Gefahren bewusst sein. Diese Lötstation darf nur von einer sachkundigen Person verwendet werden - im Zweifelsfall halten Sie sich von einem Experten beraten.

Bestandteil der bestimmungsgemänen Verwendung ist auch die Bechtung der Sicherheitshinweise sowie der Montageanleitung und der Betriebshinweise in der Bedienungsanleitung. Alle anzuwendenden Gesundheits- und Sicherheitsregulieren müssen eingehalten werden. Alle weiteren anzuwendenden regionalen und nationalen Gesetze müssen eingehalten werden. Der Lötkolbenarf nicht verändert werden. Jede vorgenommene Veränderung erhöht das Risiko einer Verletzung oder von Sachschäden.

Allgemeine Sicherheitshinweise

WARNING!

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

a) Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fährigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Gerät ist nicht zum Spieler für Kinder vorgesehen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

b) Wenn die Netzanschlussleitung theses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
c) Lagern Sie die Lötstation nach Gebrauch bis zur vollständigen Abkuhlung an der Luft. WARNING! Der Lötkolben muss in die Haltefeder gesteckt werden, wenn er nicht in Gebrauch ist.
d) Verwenden Sie die Lötstation nicht, wenn der Griff, die Netzleitung oder der Stecker beschädigt sind. Das Gerät niemals öffnen!
e) Setzen Sie die Lötstation keiner Feuchtigkeit und Regen aus.
f) Arbeiten Sie nahe der Netzsteckdose, damit Sie im Notfall den Netzstecker rasch Herausziehen können.
g) Prüfen Sie vor dem Aufheizen den Sitz der Lötspitze. Die Lötspitze muss handfest bis zum Anschlag eingeschraubt werden.
h) Heizen Sie den Lötkolben nicht ohne Lötspitze auf.
i) Entfernen oder wechseln Sie die Lötspitze nur bei ausgeschalteter Lötstation und kühlem Zustand der Lötspitze.
j) Berühren Sie die heiße Lötspitze, das geschmolzene Lot oder heiße Komponenten während des Betriebs nicht. Die Haltefeder kann heiß werden, wenn der Lötkolben Dort abgelegt ist. Verbrennungsgefahr!
k) Bringen Sie keine brennbaren oder thermisch empfindliche Gegenstände in die Nähe des bereits Lötkolbens.
I) Vermeiden Sie Kontakt zwischen den bereits Teilen des Lötkolbens und den Kunststoffteilen des Lötständers.
m) Lassen Sie die Lötstation nicht unbeaufsichtigt, solange sie in Betrieb ist.
n) Führer Sie keine Lötarbeiten an unter Spannung stehenden Teilen durch.
o) Sorgen Sie für eine gute Belüftung. Beim Lieten konnen reizende Dämpfe entstehen, die zu Schleimhautschäden bis chronischen Erkrankungen der Atemwege führen konnen.
p) Tragen Sie einen Augenschutz.

q) Der mitgelieferte Lötdraht enthalt Kolophonium. Kann allergische Reaktionen hervorrufen.
r) Lötzinn kann Blei enthalten. Essen, Trinken und Rauchen Sie nicht während des Lötens. Nach der Arbeit gründlich die Höhe waschen!
s) Schrecken Sie den Lötkolben nicht mit Wasser ab.
t) Schalten Sie das Gerät bei Arbeitsunterbrechungen stets aus.
u) Schalten Sie das Gerät nach Beendigung der Arbeiten immer aus.
v) Vermeiden Sie den Kontakt zwischen der bereits Lötspitze und den Kunststoffeilen der Lötstation.

Vor Verwendung

Löstation und Lieferumfang prüfen

• Entnehmen Sie die Lötstation aus der Verpackung.
• Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel: „Lieferumfang / Teilebezeichnung").
• Kontrollieren Sie, ob die Lötstation oder das Zubehör Schäden aufweisen.
• Ist dies der Fall, benutzen Sie die Lötstation nicht. Wenden Sie sich über die auf der Garantiekarte angegebene Serviceadresse an den Hersteller.

Lötspitze montieren / wechseln

WARNING!

Ziehen Sie den Netzstecker vor jeglicher Einstellung, Instandhaltung oder Instandsetzung.

VORSICHT!

Lassen Sie die Lötstation vollständig abkühlen, bevor Sie eine Lötspitze auswechseln.

Einige Lötspitzen sind sehr scharf. Tragen Sie stets Schutzhandschuhe und / oder verwenden Sie eine Zange beim Spitzenwechsel.

Wahlen Sie die für ihre Anwendung geeignete Lötspitze.

Die spitze Lotspitze 7 / 9 eignet sich besonderss zum Punktlöten und für)dünne Kabel. Die flache Lotspitze 7 eignet sich besonderss fürleichte elektrische Arbeiten.

Gehen Sie wie folgt vor, um die Lottpitze auszuwechseln:

• Entfernen Sie die vorhandene Spitze durch Drehen gegen den Uhrzeigersinn aus dem Lötkolben.
• Drehen Sie die neue Lötspitze handfest im Uhrzeitigersinn bis zum Anschlag in den Lötkolben.
• Überdrehen Sie das Gewinde nicht.

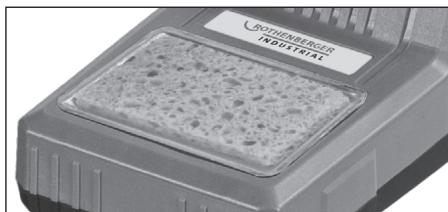

Reinigungsschwamm auflegen

Legen Sie den Reinigungsschwamm

8 in die Ablage für Reinigungsschwamm 10 und befeuchten Sieihnleichtvor der Verwendung.

Netzspannung

Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild der Maschine übereinstimmen. Das Gerät ist für den Betrieb mit Einphasen-Wechselstrom 230V /50Hz gebaut und ist schutzisoliert.

Verwendung

Ein- und Ausschalten

Einschalten

• Verbinden Sie den Netzstecker in eine geeignete Netzsteckdose.

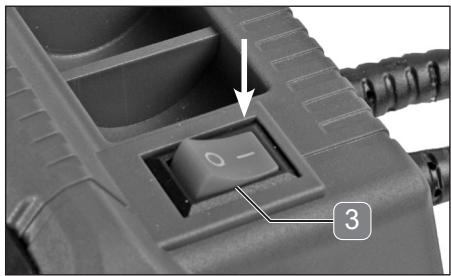

• Schalten Sie den EIN/AUS-Schalter 3 in die Position, I'

• Das Anzeige Display der Temperatur 17 zeigt die eingestellte Ziel-Temperatur für eineuge Sekunden, gefolgt bei der aktuellen Temperatur der Lötspitze 9.

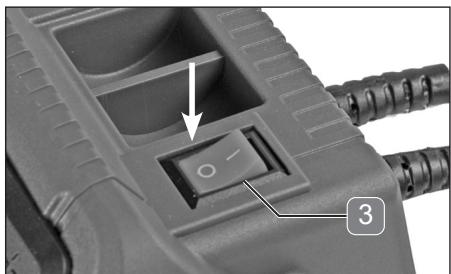

Ausschalten

• Schalten Sie den EIN/AUS-Schalter 3 in die Position, O'.

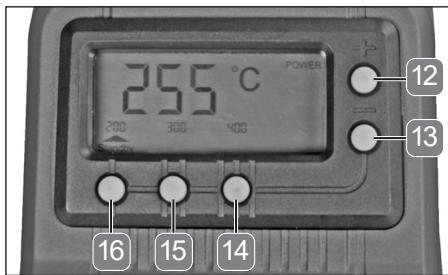

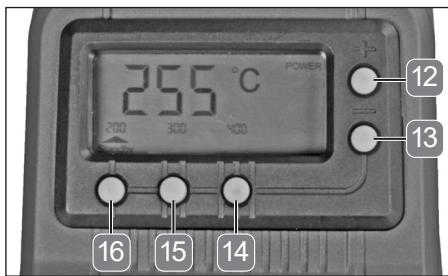

Betriebstemperatur einstellen

Wahlen Sie die gewünschte Betriebstemperatur durch Drucken einer der voreingestellten Tasten (14, 15, 16) oder durch Drucken des "+"oder der "-"Taste fur Schritte von 10^ nach oben oder unter.
- Auf dem Display sehen Sie, wenn die Lötspitze die richtige Betriebstemperatur erreicht.

Die Betriebstemperatur kann von 200 bis 450^ C eingestellt werden und hangt von verschiedenen Faktoren ab:

das verwendete Lutzinn;
die Größe und Stärke des Werkstücks;
- das Material und die Leitfähigkeit des Werkstücks.

Beginnen Sie beim Lieten mit einer niedrigen Betriebstemperatur (max. 300^ ) und erhöhen Sie die Temperatur, falls nötig. Die geeignete Betriebstemperatur ist üblicherweise erreicht, wenn der Schmelzungsvorgang des Lötmittels bei Kontakt mit der Lötspitze ohne Verzögerung beginnnt.

Zum Entlöten verwenden Sie eine höhere Temperatur (400 - 450^) , abhängig von der Stärke der aufzulösenden Lötterbindung.

Gehen Sie wie folgt vor um die Betriebstemperatur einzustellen:

• Schalten Sie die Lötstation ein (siehe Kapitel "Ein- und Ausschalten").
  Wahlen Sie die gewünschte Betriebstemperatur durch Drucken einer der voreingestellten Tasten (14, 15, 16) oder durch Drucken des "+"oder der "-"Taste fur Schritte von 10^ nach oben oder unter.
• Auf dem Display sehen Sie, wenn die Lötspitze die richtige Betriebstemperatur erreicht.

Löten / Entlöten

VORSICHT!

Der Lötkolben und die Lötspitze sind noch eine Zeit nach dem Ausschalten/-stecken heiß!

• Schalten Sie die Lötstation ein (siehe Kapitel "Ein- und Ausschalten").
• Stellen Sie die, für ihre Arbeit notwendige, Betriebstemperatur ein (siehe Kapitel "Betriebstemperatur einstehen").
  Die verwendete Lötspitze 7 / 9 muss vor Beginn der Lötarbeit verzinnt werden. Hierzu heizen Sie die unbenutzte oder mit Hilfe des Reinigungsschwamms 8 gesäuberte Lötspitze auf und verzinnen diese durch Kontakt mit dem Lötdraht.
• Bevor Sie mit der Arbeit an der geplanten Stelle bzw. dem geplanten Material beginnen, überprüfen Sie die Funktion anhand eines vergleichbaren Materials / Materialrestes.
• Reinigen Sie vor dem Loten die zu verbindenden Teile.
• Führn Sie den mit einem geeigneten Flussmittel gefüllten Lötdraht an das äußerste Ende der Lötspitze heran und schmelzen den Lötdraht ab. Dabei wird die Lötstelle durch das austretende Flussmittel benetzt, dadurch kann sich das Lötmittel mit dem Metall verbinden.
• Bei umfangreichen Lötarbeiten empfält sich das gelegentliche Reinigen mit dem Reinigungsschwamm und ggf. ein erneutes Verzinnen.
• Schalten Sie die Lötstation aus (siehe Kapitel "Ein- und Ausschalten").
• Geben Sie den Lötkolben in den Lötständer 11 um Ihr vollständig auszukühlen

Zum Reinigen der Lötstellen beim Entlöten bzw. zum Entfernen von überflüssigem Lötmittel können Sie eine Entlöltze oder eine Entlötpumpe (nicht im Lieferumfang enthalten) verwenden.

Entlölitze:

• Legen Sie die Entlöltlze über das zu entfernende Lot und erhitzen Sie diese mit der Lotspitze 9. Das schmelzende Lötmittelzieht in das Litzengewebe ein und wird Dort aufgenommen.

Entlötpumpe:

• Erhitzen Sie das zu entfernende Lot mit der Lötspitze. Sobald das Lot schmilzt, aktivieren Sie die Entlötpumpe. Durch die Saugkraft wird das Lot halten.

Der Lötkolben Goes nach 30 Minuten Inaktivität in den Standby-Modus.
In diesen Modus zeigt das Display „200° C“ und blinkt.

• Drücken Sie eine beliebige Taste, um den Standby-Modus zu beenden.

Wartung, Reinigung, Lagerung und Transport

WARNING!

Ziehen Sie den Netzstecker vor jeglicher Einstellung, Instandhaltung oder Instandsetzung.

Wartung

Die Lötstation ist grundsätzlich wartungsfrei, jedoch kann sich auf den Lötspitzen mit der Zeit Ruß ablagern. Entfernen Sie diesen mit feinem Schleifpapier, um ein Sauberes Arbeiten zu gewährleisten.

Verwenden Sie nur Ersatzteile / Zubehor vom Hersteller. Reparaturen dürfen nur von Sachkundigen oder einer autorisierten Servicestelle durchgeführt werden. Sachkundige sind Personen mit entsprechender Fachausbildung und Erfahrung, die die Anforderungen an die Konstruktion und Gestaltung der Lötstation kennen die Sicherheitsbestimmungen verstehen.

Die Spitze 7 / 9 nutzt sich nach einiger Zeit ab und muss ausgewechselt werden.

Reinigung

VORSICHT!

Lassen Sie die Lötstation vollständig auskühlen, bevor Sie Reinigungsrarbeiten durchführren.

Achten Sie daraufuf, dass keine Flüssitkeiten in das Innere der Lötstation gelangen.

• Reinigen Sie die Lötstation mit einem weichen, möglich angefeuchteten Tuch. Verwenden Sie keine aggressiven Scheuermittel und keine Lösungsmittel oder Benzin.

Lagerung

• Reinigen Sie die Lötstation vor der Lagerung.
• Beim Nichtgebrauch lagern Sie die Lötstation in der Originalverpackung an einem sicheren, kühlen, trockenen und gut belufteten Ort, außerhalb der Reichweite von Kindern.
  Die ideale Lagertemperatur liegt zwischen 10^ und 30^ .

Transport

• Transportieren Sie den Lötkolben vor Stößen und Vibrationen geschützt und in der Originalverpackung.

Fehlerbehebung

Problem	Ursache	Problembehebung
Lötkolben heizt nicht auf.	Keine Stromversorgung.	Prüfen Sie ob die Stromversorgung (Steckdose) funktionsfähig ist. Ziehen Sie gegebenenfalls eine Fachkraft zu Rate.
	Anschlussleitung oder Stecker beschädigt.	Lassen Sie die Anschlussleitung vom Hersteller oder seinem Vertreter ersetzen.
Das Lot auf der Lötspitze verläuft nicht richtig.	Die Betriebstemperatur ist zu niedrig.	Wahlen Sie eine höhere Betriebstemperatur.
	Lötspitze ist locker.	Schalten Sie die Lötstation aus, setzen Sie sie abkühlen undziehen Sie die Lötspitze fest.
Zu niedrige Temperatur an der Lötspitze.	Lötspitze ist locker.	Ziehen Sie den Netzstecker aus der Steckdose. Lassen Sie den Lötkolben abkühlen. Ziehen Sie die Befestigungsschraube für die Lötspitze fest

Technische Daten

Modell Nr.	WWS-SST60
Nennspannung	230 V ~ / 50 Hz
Nenneistung	60 W
Temperaturbereich	200-450° C
Schutzklasse	I

Entsorgung

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien und Kunststoff in die Wertstoffsammlung.

Löstation entsorgen

Dieses Symbol weist daraufhin, dass these Produkt gemäß Richtlinie über Elektro- und Elektronik-Altgeräte (2012/19/EG) und nationalen Gesetzen nicht über den Hausmüll entsorgt werden darf (WEEE). Dieses Produkt muss bei einer davon vorgesehenen Sammelstelle abgegeben werden. Dies kann z.B. durch Rückgabe beim Kauf eines ähnlichen Produkts oder durch Abgabe bei einer autorisierten Sammelstelle für die Wiederaufbereitung von Elektro- und Elektronik-Altgeräte geschehen. Der unsachgemäß Umgang mit Altgeräten kann aufgrund potentiell gefährlicher Stoffe, die früig in Elektro- und Elektronik- Altgeräten enthalten sind, negative Auswirkungen auf die Umwelt und die menschliche Gesundheit haben. Durch die sachgemäß Entsorgung these Produkte tragen Sie außer dem zu einer effektiven Nutzung natürlicher Ressourcen bei. Informationen zu Sammelstellen für Altgeräte erhalten Sie bei ihrer Stadtverwaltung, dem öffentlichrechtlichen Entsorgungsträger, einer autorisierten Stelle für die Entsorgung von Elektro- und Elektronik-Altgeräten oder ihrer Müllabfuhr.

Lötdraht entsorgen

Nicht mit dem Hausmull entsorgen. Darf nicht in die Kanalisation gelangen. Entsorgen Sie eventuelle Reste vom Lötdraht in Übereinstimmung mit den örtlichen, in Ihr Gebiet geltenden Vorschriften.
