BEDIENUNGSANLEITUNG WHISPER FLEX ULTIMATE DUUX

Danke, dass du dich für Duux entschieden hast.

Wir freiuen uns sehr darüber, dass du dir die Anleitung für deinen neuen Duux Ventilator durchlesen willst! Viele Nutzer verzachten auf das Lesen der Anleitung und versuchen, selbst hersauszufunden, wie das Produkt verwendet wird. Studien haben allerdings gezeigt, dass Menschen, die Anleitungen lessen, ein Produkt schneller und better nutzen können, als diejenigen, die nach dem Grundsatz „Versuch macht klug" vorgehen.

Bei Duux glauben wir an die Bedeutung einer komfortablen und gesunden Wohnumgebung. Dein Wohlbefinden durch die Entwicklung ansprechender, funkionaler und effektiver Produkte zu verbessern: Das ist die Leidenschaft, die uns jeder Tag anteibt. Mit unserem Sortiment innovativer Produkte zur Luftbehandlung wollen wir dir eine Raumluft von bestmöglicher Qualität bieten.

Dürfen wir dir diesen kühlenden Ventilator vorstellen, der dich entweder mit einer sanften Brise oder einem kräftigen Windstoß und allem, was dazwischen liegt, immer wieder überrascht. Der Duux Whisper Flex Ultimate verfügt über 30 Geschwindigkeitsstufen. So sorgst du in deiner Umgebung immer für die perfekte Luftzirkulation. Dank der horizontalen und vertikalen Rotationsfunktion sorgt der Duux Whisper Flex Ultimate in jedem Raum für eine angenehme Kühle. Wähle selbst aus, welchen Modus du willst: eine festgelegte Geschwindigkeit, die Funktion „naturliche Brise" oder den Nachtmodus, bei dem dich ein sanfter Luftchauch in den Schlaf begleitet. Mit dem separat erhältlichen Dock und Akkusatz kannst du das Gerät ohne Kabel ganz frei bewegen. Lies dir Handbuch sorgfällig durch, um das Beste aus seinem Duux Whisper Flex Ultimate herauszuholen.

Inhalt der box

Motor

Gitter mit Lüfterflügel

Basismodul

Fernbedienung

Verlägerungsrohr

Werkzeuge

Adapter

Handbuch

Inhaltsverzeichnis

1. Produktübersicht 76
2. Installation und Verwendung 77
3. Wartung und Pflege 83
4. Funktionen 84
   5 Technische Angaben 89

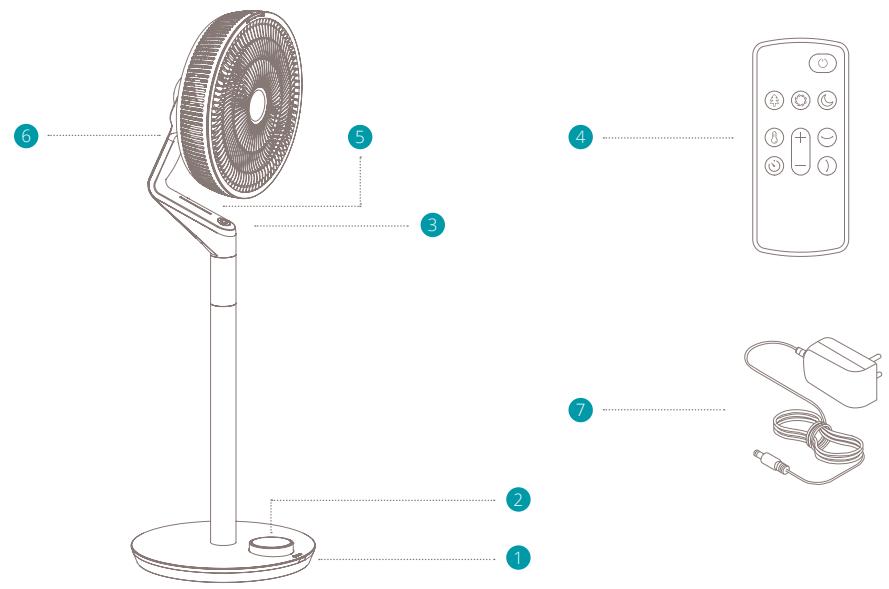

1. Produktübersicht

Teile

Fernbedienungsempfänger
2 Anzeige und Bedienfeld
3 An-/Aus-Schalter

Fernbedienung
Fernbedienung Stufe 1
6 Fernbedienung Stufe 2
7 Netzadapter

2. Installation und Verwendung

Bitte vor der Installation gut durchlesen:

• Bei der Verwendung elektrischer Geräte sollenn stets grundlegende Vorsichtsmaßnahmen beachtet werden, um die Gefahr von Bränden,
  Stromschlagen und Verletzungen zu verringgern.
• Bitte lies dir die gesamte Bedienungsanleitung sorgfältig durch, bevor du das Gerät verwendest.

Allgemeine Vorsichtsmaßnahmen

• Nur zur Verwendung in Innenräumen geeignet. Nicht in gewerblichen, industriellen oder Außenbereichen verwenden.
• Verwende in der Höhe theses Klimagerates keine explosiven oder leicht entflammbaren Stoffe und Treibstoffe. Verwende außerdem niemals Farbe, Reinigungssprays, Anti-Insektensprays oder Ähnliches in der Höhe des Geräts; dies könnte den Kunststoff verformen oder Schäden an der Elektronik verursachen.
• Bevor du das Gerät reingist oder umstellst, schalte esitte aus und siehe zusammen den Netzstecker.
  Verlege das Netzkabel oder den Adapter

nicht unter Teppichen, Läufern oder Möbeln. Dadurch kann es zu einer Beschädigung des Kabels/Adapters oder zu einer Überhitzung kommt, die eine mögliche Brandursache darstellt.

Verlege das Netzkabel nicht in oder durch Türoeffnungen oder Bereiche, in denen das Kabel beschädigt werden oder eine Stolperfalle darstellen können.

• Verwende das Gerät nur in aufrechter Position, auf einer flachen, ebenen Oberfläche (auch während des Transports) und mit mindestens 50cm Abstand zu anderen Gegenständen.
• Stecke niemals Finger oder Gegenstände in die Gitteröffnungen, während das Gerät in Betrieb ist, um Verletzungen und/oder Schäden am Gerät zu vermeiden.
  Stelle keine Gegenstände auf das Gerät und behindere den Luftteinlass/Luftauslass nicht, wenn das Gerät in Betrieb ist.
• Verwende keine Verlängerungskabel, um damit mehr als ein elektrisches Gerät zu betrieben.
• Benutze theses Gerät nicht in der Höhe eines Fensters. Regen können zu einer elektrischen Gefahr werden.
• Verwende das Gerät nicht, wenn es beschädigt ist oder nicht ordnungsgemäß Funktioniert.
• Betreibe das Gerät nicht mit einem

beschädigten Kabel oder Stecker.

Montiere das Gerät nicht an der Wand oder an der Decke.
- Nimm das Gerät nicht in Betrieb, wenn das Gehäuse entfernt oder beschädigt ist.
- Verwende das Gerät nicht in der Höhe von Schwimmbecken, in Waschräumen oder ähnlichen Nassbereichen.
- Verwende das Gerät nicht in einer Umgebung mit potenzieller Explosionsgesefahr, in der sich brennbare Flüssigkeiten, Gase oder Staub befinden.
- Sorge damit, dass zwischen den Seiten des Geräts und brennbaren, heizenden Materialien ein Abstand von mindestens 50cm eingehalten wird.
- Behalte Kinder und Haustiere tatsäch im Auge, wenn das Gerät in Betrieb ist.
- Lasse Kinder nicht mit dem Gerät spielten.
- Bewege das Gerät nicht durch Ziehen am Stromkabel.
- Wenn das Stromkabel beschädigt ist, muss es von einem Elektriker oder einer qualifizierten Person ersetzt werden, um Gefahren zu vermeiden.
Die Netzversorgung muss den Angaben auf dem Typenschild auf der Rückseite des Geräts entsprechen.
Schließe Turen und Fenster, um eine maximale Effizienz zu erreichen.
- Halte Vorhänge oder Jalousien während der sonnigsten Stunden des Tages geschlossen.

Schalte das Gerät nicht ein, wenn du Schäden am Gerät, am Kabel oder am Stecker festgestellt hast, wenn das Gerät eine Funktionstörung aufweist oder Anzeichen eines anderen Defekts vorhanden sind. Schicke das komplette Produkt zur Überprüfung und/oder Reparatur an die Verkaufsstelle oder an einen zertifizierten Elektriker zusück. Verlange immer Originalteile. Das Gerät (inkl. Kabel und Stecker) darf nur von officiell autorisierten und qualifizierten Personen geöffnet und/oder repariert werden.
Das Gerätarf nur von Fachleuten mit einer offiziellen Lizenz demontiert oder angepasst werden.
- Dieses Gerätarf nur für den vorgegebenen Zweck verwendet werden. Jede andere Verwendung gilt als missbrächlich. Für aus unsachgemäßer Verwendung resultierende Schäden oder Verletzungen haftet der Benutzer/Betreiber, nicht der Hersteller

Installation des Produktes

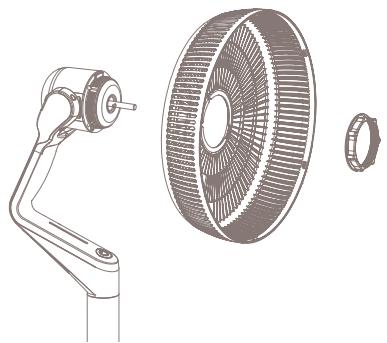

1 Hinteres Gitter einbauen und sichern: Setze das wichtere Gitter über den Motor und siehe es mit dem Sicherungsring fest.

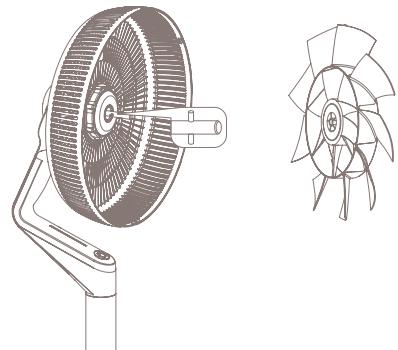

Lüfterblatt einbau: Setze das Lüfterblatt auf den Motor.

Hinweis: Stelle saber, dass die Stifte auf der Motorachse mit der Nut am Lüfterblatt übereinstimmen

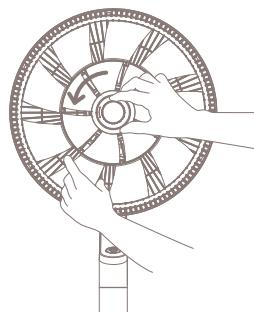

Lüfterblatt sichern: Befestige das Lüfterblatt mit der Kunststoffmutter am Motor.

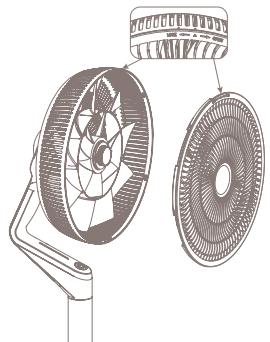

Vorderes Gitter einbauen: Stell das vordere Gitter auf das wichtere Gitter. Achte bzwarauf, den Pfeil auf dem vorderen Gitter an der rechten Markierung auszurichten. Drehe es gegen den Uhrzeigersinn, bis es mit der linken Markierung übereinstimmt.

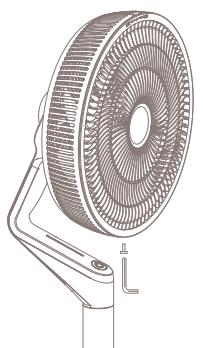

Befestige die mitgelieferte Schraube (Teil 6) and der Unterseite des Gitters und verinde die beiden Haldten fest miteinander.

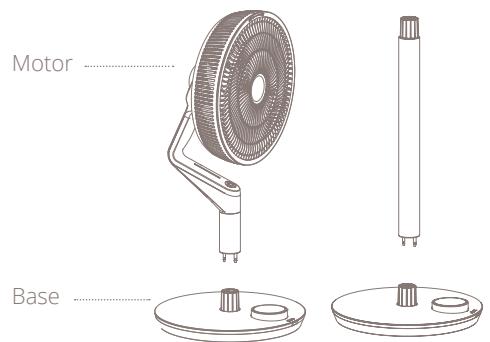

6 Tischventilator zusammenbauen: Befestige den Motor an der Basis, indem du die beiden Metallstiftes des Motorsteckers an den darauf vorgesehenen Lochtern im Basisstecker anbringst.

Hinweis: Der große der beiden Stifte muss mit dem großen der beiden Löscher übereinstimmen. Die Stifte sind nicht gleich große, um eine ordnungsgemäß Verbindung in nur einer Ausrichtung zu gewährleisten.

Tischventilator auseinanderbauen: Trenne den Motor von der Basis, indem du den Ventilator anhebst und den Verriegelungsmechanismus an der Unterseite der Basis zusammenrückst. Ziehe gleichzeitig den Motor von der Basis ab.

8 Standventilator zusammenbauen: Setze das Verlängerungsrohr ein, um den Ventilator zu erhöhen, indem du die beiden Metallstifte des Verlängerungsrohrverbinders an den davon vorgesehenen Lächern im Basisverbinder anbringst. Passe die Metallstifte des Motorsteckers ebenfals an die Oberseite des Verlängerungsrohrs an.
9 Standventilator auseinanderbauen: Trennen den Motor vom Verlangerungsrohr, indem du den Verriegelungsmechanismusiben am Rohr zusammenrückst. Wiehe den Motor gleichzeitig vom Verlangerungsrohr weg. Trenne das Verlangerungsrohr, indem du den Ventilator anhebst und den Verriegelungsmechanismus an der Unterseite der Basis zusammenrückst. Wiehe gleichzeitig den Motor von der Basis ab.

Installieren der Fernbedienung

1 Öffne das Batteriefach:

Schiebe das Batteriefach aus der

Fernbedienung

Lege die Batterie ein: Achte auf die richtige

3 Ausrichtung der Polarität (+ und -).

Schließe das Batteriefach:

Schiebe das Batteriefach zurück in die

Fernbedienung, bis es einrastet.

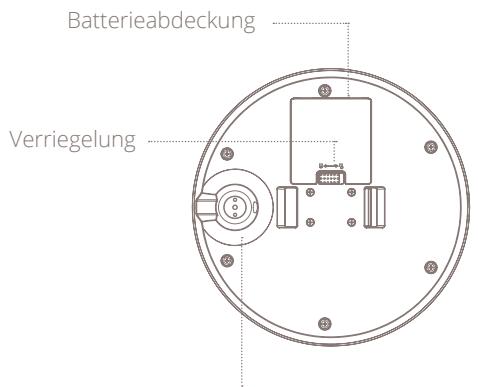

Installation von Dock + Akkupack

1 Öffne das Batteriefach: Öffne die
Batterieabdeckung an der Unterseite der Basis, indem du das Schloss auf "Entriegeln" schiebst und den Deckel entfernst.
2 Lege die Batterie ein: Lege die Batterie in das
Batteriefach.
3 Schließe das Batteriefach: Setze den Deckel wieder auf das Fach und drücke ihn zum Schließen. Du solltest ein hörbares Klicken horen.

Dock-Einsatz

3. Wartung und Pflege

Wichtig: Trenne das Gerät vor der Reinigung immer vom Stromnetz. Reinige das Gerät regelmäßig, um eine optimale Effizienz zu gewährleisten

Reinigung des Ventilators

Wische den Ventilator mit einem weichen, feuchten Tuch sauber. Verwende auf keinen Fall aggressive Chemikalien, Benzin, Reinigungsmittel, chemisch behandelte Tücher oder andere Reinigungsmittel. Diese können das Gehäusematerial beschädigen.

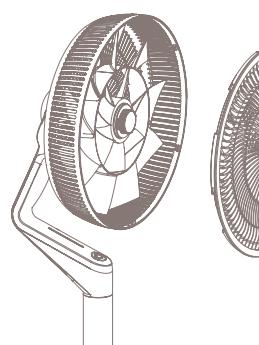

Reinigung der Ventilatorflügel

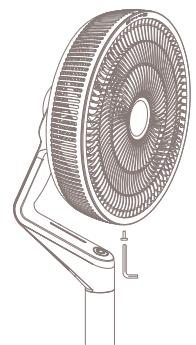

Entferne mit dem Schraubendreher die Schraube unten am Gitter.

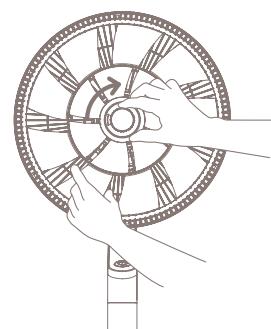

Drehe das vordere Gitter im Uhrzeigersinn und entferne es.
3 Lose die Kunststoffmutter und entferne das Lüfterblatt vom Motor.
4 Wische den Ventilator mit einem weichen, feuchten Tuch sauber.

1

2

3

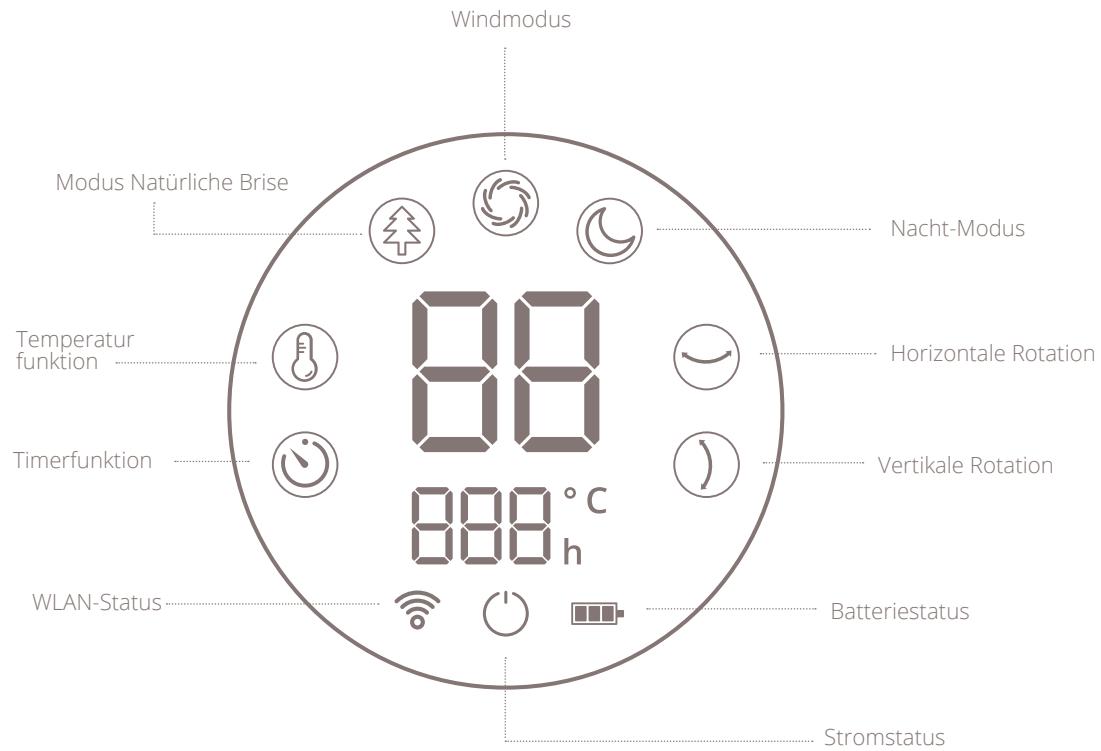

4. Funktionen

Anleitung für die Verwendung

WLAN-Status

Nur sightbar, wenn mit WLAN verbunden

Stromstatus

Nur sightbar, wenn der Ventilator ausgeschaltet ist

Batteriestatus

Zeigt den Batteriestatus in 3 Stufen an.

Normaler Modus

Wähle aus 30 Geschwindigkeitseinstellungen für einen gleichmäßigen Luftstrom.

Modus Naturliche Brise

Variable Windgeschwindigkeiten und Rotation in beide Richtungen zur Simulation natürlicher Windverhältnisse.

Nacht-Modus

Wenn du diesen Modus auswählst, schaltet sich die LED-Anzeige nach 10 Sekunden automatisch aus, um einen ungestörten Schlaf zu gewährleisten

Temperaturfungtion

Lege eine Zieltemperatur fest. Wenn diese Einstellung aktiv ist, misst der Ventilator die Umgebungstemperatur und verringgert die Drehzahl, wenn das Ziel erreicht ist.

Timerfunktion

Stelle einen Timer ein, um den Ventilator automatisch auszuschalten. Wähle eine Zeit zwischen 0 und 12 Stunden.

Horizontale Rotationsfunktion

Stelle einen Rotationswinkel ein, um den Ventilator horizontal von links nach rechts zu rotieren. Es gibt drei voreingestellte Winkel: 30, 60 und 90 Grad.

Vertikale Rotationsfunktion

Stelle einen Rotationswinkel ein, um den Ventilator vertikal von oben nach unter zu rotieren. Es gibt zwei voreingestellte Winkel: 90 und 105 Grad.

Akkubetrieb

Hinweis: Im Batteriemodus ist die

Ventilatorgeschwindigkeit auf Stufe 15 begrenzt. Abhängig von den Einstellungen hält der Akku maximal 12 Stunden. Verringere die Ventilationsgeschwindigkeit und aktivierte den Nachmodus, um die Akkulebensdauer zu verlangern. Sie unter stehende Vergleichstabelle als Referenz:

	Rotation	Akkulebensdauer*
1	Aus	12:00 H
	Horizontal oder vertical	07:30 H
	Horizontal und vertical	05:00 H
5	Aus	10:00 H
	Horizontal oder vertical	06:00 H
	Horizontal und vertical	04:10 H
10	Aus	08:00 H
	Horizontal oder vertical	04:30 H
	Horizontal und vertical	03:20 H
15	Aus	06:00 H
	Horizontal oder vertical	03:00 H
	Horizontal und vertical	02:30 H

• Nur als Referenz. Testumgebungsbedingungen: 21,5 °C, 35 % Luftfeuchtigkeit.

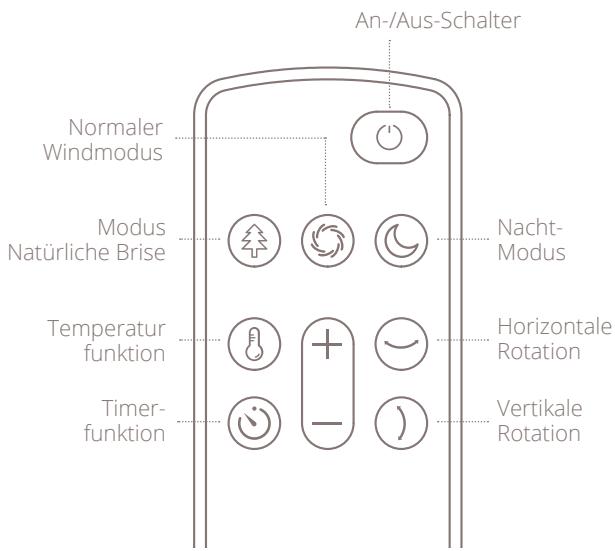

Bedienungsanleitung

Baue den Ventilator laut Kapitel „Installierend des Produkts" dieser Anleitung zusammen. Stecke das Netzteil in eine verfügbar
2 Steckdose und stecke den Stecker in die Basis des Produkts. Die Anzeige leuchtet auf und zeigt das Strom-Symbol an.
3 Drücke den An-/Aus-Schalter, um das Produkt einzuschalten. Der Ventilator startet in der Standardeinstellung oder nimmt den Betrieb der letzten Einstellung wieder auf.

Das Bedienfeld ermitteligt dem Benutzer zwei Aktionen:
- Steuerring drucken
- Aluminiumring drehen; sowohl im als auch gegen den Uhrzeigersinn.
2 Drehe den Ring, um verschiedene Funktionen auszuwahlen. Ein blinkendes Symbol zeigt an, welche Modus oder welche Einstellung akuell ausgewähl ist. Drücke auf die Anzeige, um die ausgewählte Funktionalität zu bestätigen.
3 Modi: Aktiviere einen Modus, indem du das entsprechende Symbol auswählst und zur Bestätigung drückst. Wahle als Nächstes die gewünschte Windgeschwindigkeit, indem du den Ring drehst und zur Bestätigung drückst.
4 Funktionen: Aktivierte eine Funktion, indem du das entsprechende Symbol auswählst und zur Bestätigung drückst. Wahle als Nächstes den gewünschten Wert (Stunden, Winkel oder Grad Celsius), indem du drehst und zur Bestätigung drückst. Deaktivierte eine Einstellung, indem du sie zuerst auswählst und dann den Steuerring 3 Sekunden lang gedrückt haltst.
5 Blinkende Anzeige: Wenn du eine Ventilatorgeschwindigkeit oder -funktion einstellst, blinkt die Anzeige, um anzuzeigen, dass du Änderungen vornehmen kannst. Die Anzeige hört auf zu blinken, sobald ein Wert bestätigt oder 8 Sekunden lang keine Eingabe empfangen wurde.

WLAN-Modus

Um den WLAN-Modus zu aktivieren, stellst du saber, dass der Ventilator ausgescheltet ist. Das heißt, dass sich die Flügel nicht drehen und das Stromsymbol leuchtet. Drücke den Steuerring 5 Sekunden lang. Wenn alles gut ist, beginnnt das WLAN-Symbol zu blinken. Wahrend ein Timer von 99 auf 0 herunterzählt,ucht der Ventilator aktiv nach Geräten zum Koppeln. Ist die Verbindung hergestellt, hört das WLAN-Symbol auf zu blinken und leuchtet dauerhaft.

WLAN- und App-Betrieb

Scanne folgenden QR-Code, um die Duux App herunterzuladen oder suchen im AppStore oder bei Google Play nach der Duux App und lade sie dort herunter. Nach der Installation gibst du seine E-Mail-Adresse ein und schließt die Registrierung ab.

APP STORE

GOOGLE PLAY

Mit WLAN verbinden

Nach der Registriierung klickst du in derzentralen Ansicht auf „add duux device" oder die Schaltfläche „+“ in der rechten oberen Ecke, um ein neuen Gerät hinzuzufügen.
2 Suchenach,WhisperFlexUltimate"und drucken，umfortzufahren
3 Verbinde sich mit seinem bevorzugten WLAN-Netz und gib das entsprechende Password ein
4 Folge den Anweisungen in der App, um den Verbindungsvorgang abzuschlieben

Hinweis: Wenn Probleme mit der Verbindung oder bei der Nutzung der App auftreten, lies diritte die FAQ im App-MENU durch.

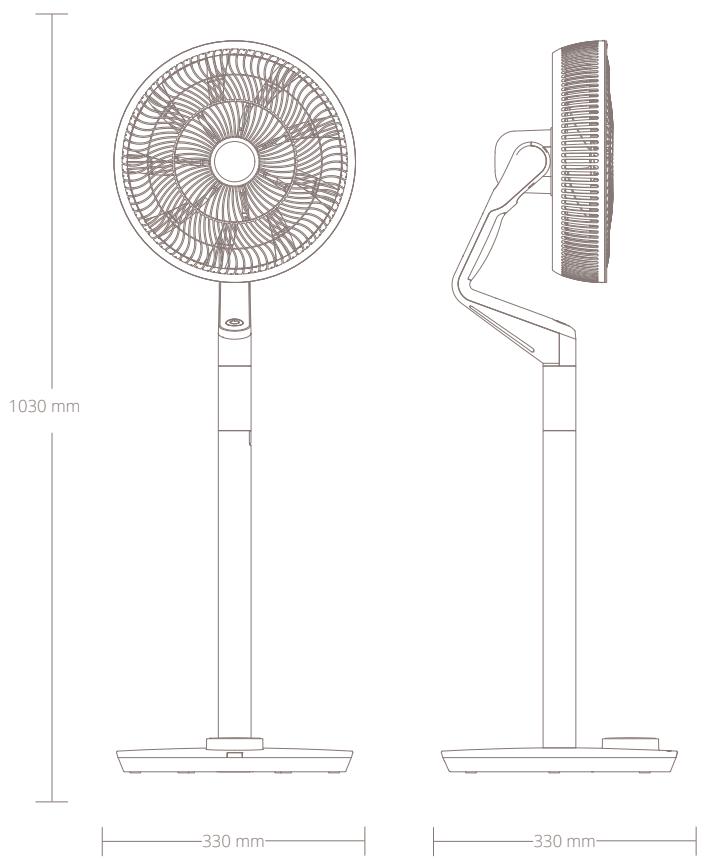

5. Technische Angaben

Gewicht:

5 kg

Gerauschpegel:

13 50dBa

Luftstrom:

820 m3/h

Stromverbrauch:

3-32W

Ventilatorgeschwindigkeit:

30 Stufen

Hohenverstellbar:

58-103 cm

Anzeige:

Digitale

LCD-Anzeige

Hauptsächlich

verwendete Materialien:

ABS,PP

Modell-Nr.

DXCF14/15

Entsorgung

Die WEEE-Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte verlangt, dass alte elektronische Haushaltsgeräte nicht über den normalen, unsortingen Hausmüll entsorgt werden. Altgeräte müssen gesondert eingesammelt werden, um die Rückgewinnung und das Recycling der darin enthaltenen Materialien zu optimieren und die Auswirkungen auf die menschliche Gesundheit und die Umwelt zu reduzieren. Das Symbol der durchgestrichen „Mülltonne" auf dem Produkt erinnert dich an die Verpflichtung, dass du das Gerät bei der Entsorgung trennen musst. Für Informationen über die richtige Entsorgung ihrer Altgeräte sollen den Verbraucher sich an die Behörden oder Handler vor Ort wenden.

Vereinfachte EU-Konformitätserklärgung

Hiermit erklärt Duux, dass diese Funkgeräte zur Umweltkontrolle der Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse verfügbar: www.duux.com/doc
