BEDIENUNGSANLEITUNG 1.4 ADURO

Rhein-Rruhr Feuerstätten Prüfstelle · Im Lipperfeld 34 b · 46047 Oberhausen

Rhein-Ruhr Feuerstätten Prüfstelle

DAkkS

Deutsche Akreditierungsstelle D-PL-17727-01-00

Kontrolerklaring nr. RRF - 40 14 3672 - 2

Prøvens art

Prveih.t.DIN EN 13240

Genstand for proven:

Braendeovn Aduro 1-4

Ordregiver:

Aduro A/S, Beringvej 17, DK-8361 Hasselager

Nominal varmeydelse:

6.0 kW

Stovemissionen:

24 mg/Nm³ ved 13% O₂ after CEN/TS15883, Annex A. 1 (DINplus metode)

OGC

56 mg/Nm³ved 13 % O₂ after CEN/TS15883, Kapitel 4

Virkningsgrad:

81%

CVR nr.: 28488602

P-nr.:1011141389

Dipl.-Ing. S. Muller

Oberhausen, 26.02.2015

Skorsensfejer pategning

Dato, underskrift

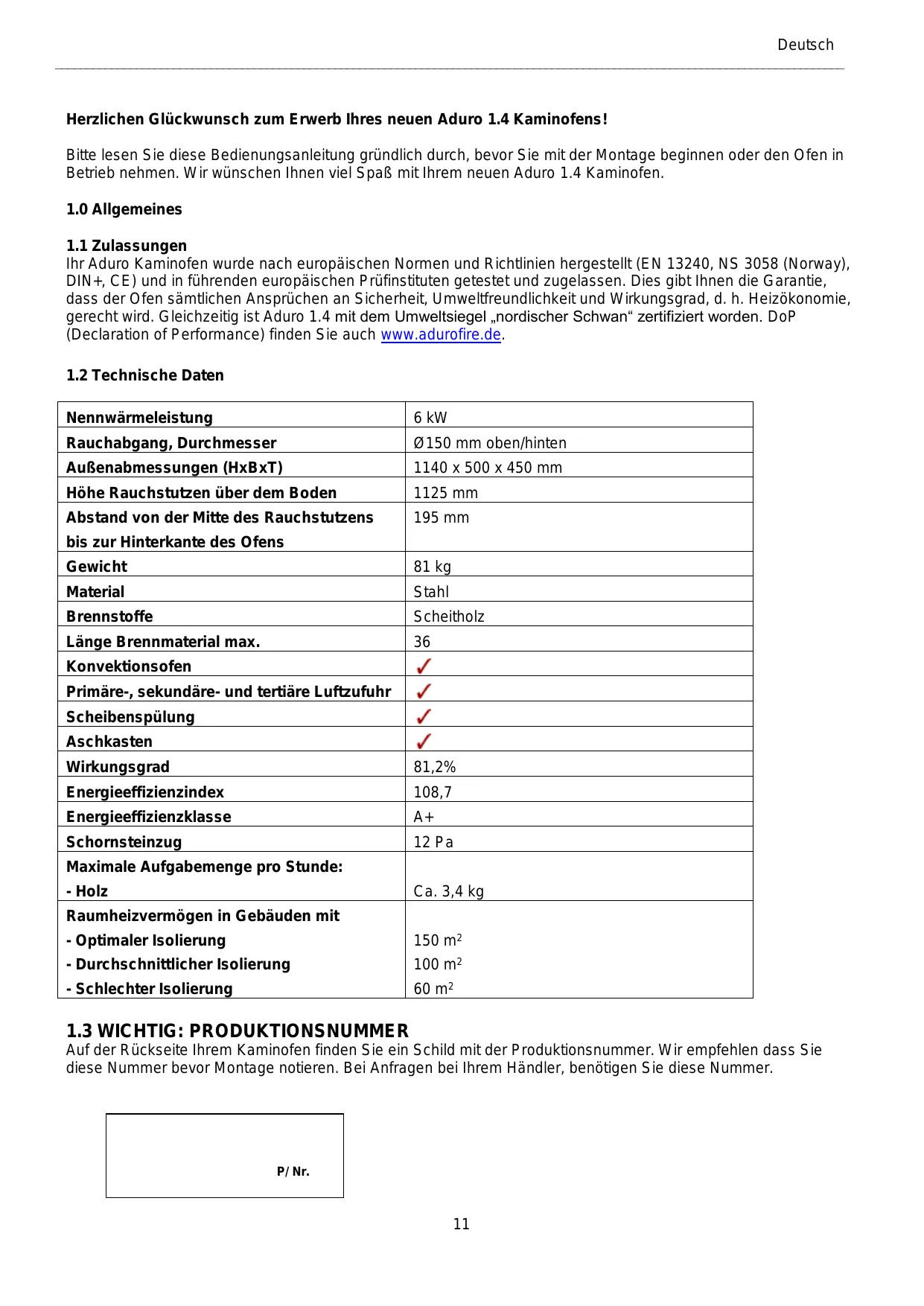

Herzlichen Glückwunsch zum Erwerb Ihr's neuen Aduro 1.4 Kaminofens!

Bitte lessen Sie diese Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betriebnehmen. Wir wünschen Ihnen viel Spaß mit ihrem neuen Aduro 1.4 Kaminofen.

1.0 Allgemeines

1.1 Zulassungen

Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway), DIN+, CE) und in führenden europäischen Prüfinituten getestet und zugelassen. Dies gibt Ohnen die Garantie, dass der Ofen sümttlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie, gerecht wird. Gleichzeitig ist Aduro 1.4 mit dem Umweltsiegel „nordischer Schwan“ zertifiziert worden. DoP (Declaration of Performance) finds Sie auch www.adurofire.de.

1.2 Technische Daten

Nennwärmeleistung	6 kW
Rauchabgang, Durchmesser	Ø150 mm oben/hinten
Außenabmessungen (HxBxT)	1140 x 500 x 450 mm
Höhe Rauchstutzen über dem Boden	1125 mm
Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens	195 mm
Gewicht	81 kg
Material	Stahl
Brennstoffe	Scheitholz
Länge Brennmaterial max.	36
Konvektionsofen	✓
Primäre-, sekundäre- und tertiäre Luftzuführ	✓
Scheibensprülung	✓
Aschkasten	✓
Wirkungsgrad	81,2%
Energieeffizienzindex	108,7
Energieeffizienzklasse	A+
Schornsteinzug	12 Pa
Maximale Aufgabemenge pro Stunde: - Holz	Ca. 3,4 kg
Ruumheizvermögen in Gebäuden mit - Optimaler Isolierung	150 m²
- Durchschnittlicher Isolierung	100 m²
- Schlechter Isolierung	60 m²

1.3 WICHTIG: PRODUKTIONSNUMMER

Auf der Rückseite Ihr Kaminofen finden Sie ein Schild mit der Produktionsnummer. Wir empfehlen dass Sie diese Nummer bevor Montage notieren. Bei Anfragen bei Ihr Handler, benötigen Sie diese Nummer.

P/Nr.

1.4 Heimtransport

Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist esalanders wichtig die losene Teile in der Brennkammer (Gusseinrost und lose feuerfeste Steine) zu entfern, und Aschkasten herauszunehmen. Alternativ konnen Sie die feuerfesten Steine und den Gusseinrost im Brennkammer liegen lessen und danach mit überschussigem Verpackungsmaterial auffullen, so dass die losene Teile festgehalten werden.

2.0 Montage des Kaminofens

Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Fragen Sie evtl. ihren Handler um Rat über die Montage.

Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäß Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten können der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.

2.1 Abstand zu brennbarem Material

Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die unter stehende Illustration und das Schema. Der Abstand kann durch die Aufstellung eines hinter lufteten Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu ihren Schornsteinfeger. Das Einhalten von Abständen ist nur dann erforderlich, wenn der Ofen besoin brennbarem Material aufgestellt wird. Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-0 cm beträgt.

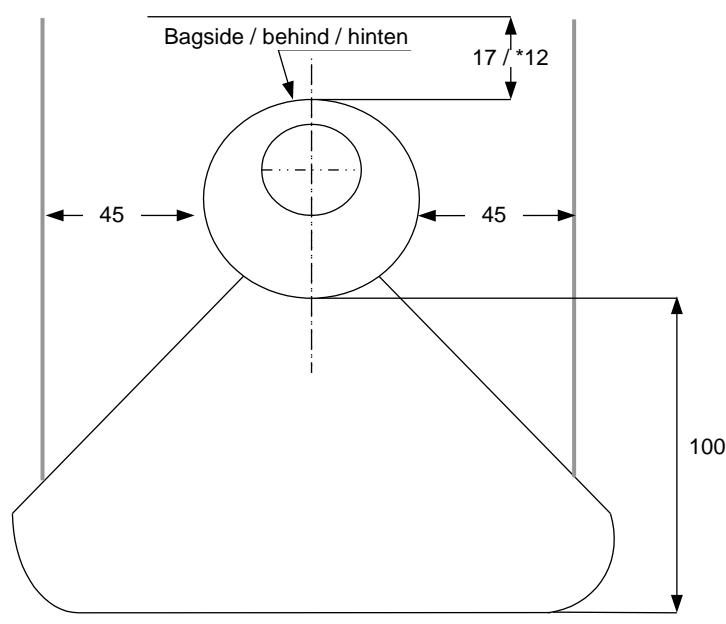

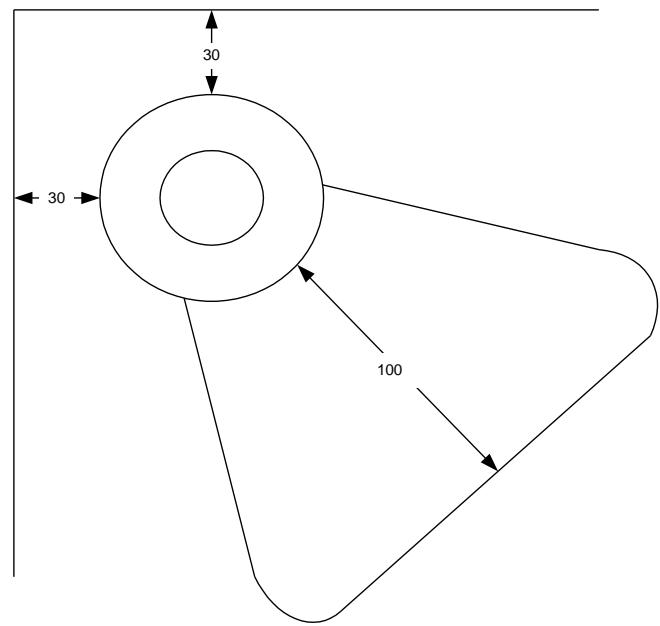

Abstand zu brennbarem Material

AbstandAPH	AbstandAPH	BeiEckaufstellung	Abstand seitlich	Möblierungsabstand
17 cm	12 cm	30 cm	45 cm	100 cm

*mit isoliertem Rauchrohr

Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht brennbare Unterlage (z. B. Stahlblech oder Fliesen) vorgesehen werden. Die Mindestgroße dieser Unterlage ist in den einschlädigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Ofentür gedeckt werden.

Bodentragfähigkeit: Stellen Sie sicher, dass die Unterlandage das Gewicht des Ofens und des Stahlschornsteins tragen kann.

2.2 Rohranschluss

Aduro 1.4 ist bei der Lieferung immer für Rauchabzug obenVBorbereitet.Wenn das Rauchrohr hinten montiert werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens abgebrochen werden.Danach muss der Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den Rauchabzug haltendeckt) umgetauscht werden.SchlieBlich wird die Schmuckplatte aufgelegt (Platte finden Sie im Aschkasten).

Für Aduro Kaminöfen wird ein Rauchrohr mit einem 150 mm Diameter benutzt.

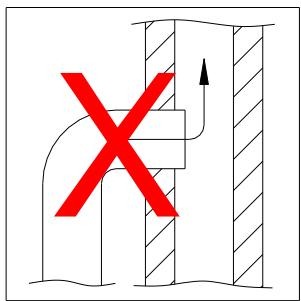

2.3 Anschluss an einen gemauerten Schornstein

Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere oder der obere Rauchabzug zusammen mit einem gebogenen Rauchrohr benutzt werden. Nach der Aufmessung muss ein Loch im SchornsteinVBoreitet werden, in dem die Mauerbuchse eingesteckt wird. Schlieben Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen und das Rauchrohr richtig platziert. Legen Sie eine dulle Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss 5-10 cm in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unter stehende Illustration).

Bauart 1 (selbstschließe)

Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtur ist selbstschließend. Sie darf nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selfschaftsfunktion wird durch eine im Scharnier der Feuerraumtur eingesetzte Rückstellfeder gewährleistet.

Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn:

• Das Gerät ist nur mit geschlossenen Türen zu betreiben
• Die Tür(en) sowie alle Einstelleinrichtungen des Geräts sind zu schließen, wenn das Gerät außer Betrieb ist.

3.0 Heizen im Kaminofen

3.1 Wichtige Warn- und Sicherheitshinweise

• Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe des Kaminofens, wenn dieser in Betrieb ist, sein.
  Die Verletzungsgefahr an offen Teilen des Kaminofens ist erheblich.
• Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
• Verwenden Sie niemals keinent entzündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Austreten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu weniger Frischluft zugeführrt wird.
• Heiße Asche darf nicht in die Mülltonne oder ins Freie weggeworfen werden.
• Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend der Anzundung kanne die Tur die ersten paar Minuten angeleht werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

3.2 Brennmaterialien

Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. (Wenn Sie Braunkohlebrikets benutzen, muss die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden). Das Bundes-Immissionsschutzgesetz schreiben vor, dass nur trockene naturbelassene Holzer (Feuchtgkeitsgehalt hochstens 18 %) als Brennstoff für Kleineuerstätten verwendet werden dürfen. Nasses Holz führt zu stärkerer Teerbildung. Am besten geeignet sind Holzscheite von ca. 10 cm Umfang und max 36 cm Länge aus mindestens zwei Jahren trockengelagertem Buchen-, Eichen-, Birken- oder Obstbaumholz.

Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)dufen Kohlegruß, Feinhackschnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossil Brennstoffe durren auch rich verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotten- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.

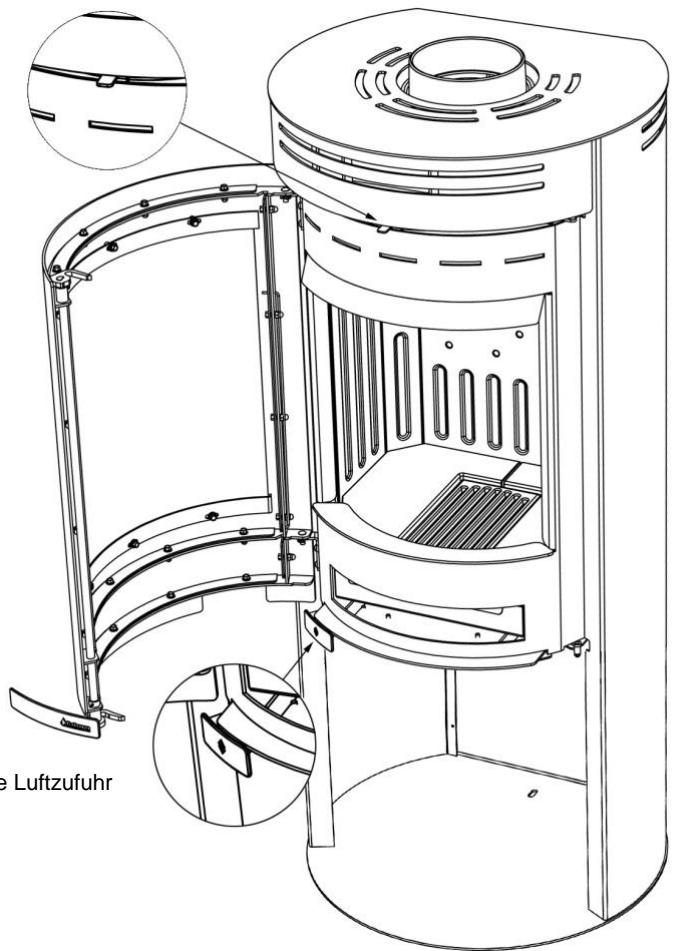

3.3 Anzünden und Anheizen

Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.

1) Öffnen Sie sowohl die primäre Luftzufuhr/Anlaufschieber unter an der Tür als auch die sekundäre Luftzufuhr oben hinter der Tür. Die sekundäre Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist. Um die primäre Luftzufuhr zu öffnen müssen Sie den Schieber Herausziehen. Die unten stehende Illustration zeigt die Schieber.
2) Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine minere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
3) Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schließen Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schreiben Sie die primäre Luftzufahr unter der Tur.

Sekundäre Luftzufuhr

ACHTUNG: Die einzelnen

Bedienungselemente werden ofters sehr heißt! Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.

Auf www.adurofire.de finden Sie den Film „So haben Sie mit Ihr Kaminofen Erfolg“, wo Sie sehen können wie Sie den Ofen bedieren.

3.4 Erste Inbetriebnahme

Der Ofen ist in Mehrwegverpackung verpackt (Holz und Plast). Diese muss in Übereinstimmung mit den nationale Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden. Das Verpackungsholz kann eventuell in kleineren Stücken zersägt werden und zum erstmaligen Anheizen des Kaminofens benutzt werden. Das Holz der Verpackungitte zum erstmaligen Anheizen des Kaminofens verwenden. Beim ersten Heizen im Ofen muss vorsichtig vorgegangenen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen. D. h. den Kaminofen langsam aufwärmen, bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härte beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüftung.

Bitte seien Sie darauf aufmerksam, dass sich die Farbe der Handschuhe auf den Ofen abfärben kann, wenn der Lack nicht genügend gehartet ist.itte berühren Sie deswegen erst die Tur nach den ersten 2-3 Anzündungen. Wahlrend der ersten Inbetriebnahme, die mit etwa 1kg Holz durchgefuhrt werden muss, muss die Tur leicht angeleht bleiben undarf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung am Ofen klebt.

3.5 Heizanleitung

Der Kaminofen ist für intermittierende Verbrennung vorgesehen.

Um die Beste Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftiger Verbrennung als große Holzscheite, da die Oberfläche größter ist und dadurch wird mehr Gas freigegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzscheite einlegecht werden. Wenn ein hoher Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die nominelle Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.

3.6 Sekundäre Luftzufuhr

Der Schieber oben hinter der Tur muss immer während des Heizens offen sein. Der Schieberarfie no geschlossen sein, dass die Flammen ausgegeben. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern. Eine zu niedrige Luftzufuhr kann zu einer schlechten Verbrennung, hohen Emissionen als auch einer schlechten Wirkungsgrad führen. Die Scheibenspulung, die Rußablagerungen an der Glasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuert.

Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW , muss die sekundäre Luftzufuhr nach 45 Minuten nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinten in der Brennkammer.

Aduro-Schlüssel: dieser Schlüssel ist beigelegt und erleichtert die Bedienung der sekundären Luftzufuhr. Montieren Sie den Aduro-Schlüssel auf der sekundären Luftzufuhr, wie hier gezeigt. Die Luftzufuhr ist geschlossen wenn der Schieber nach links geschoben ist und offen, wenn der Schieber nach rechts geschoben ist.

3.7 Primäre Luftzufuhr

Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist, und es nötig ist, die primäre Luftzufuhr zwei Minuten zu öffnen, um die neuen Holzscheite anzuzüänden.

Um das Risiko zu reduzieren, dass Asche aus dem Ofen kommt beim Nachlegen von Holz, ist es eine gute Idee, der Schieber unter der Tur eine Minute, bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen higheren Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.

Achtung: Wenn der Kaminofen überforderert wird und mehr als ca. 3,4 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden – dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.

3.8 Aduro-tronic

Die Aduro-tronic ist eine patent angemeldete Automatik, die den Kaminofen für Sie bedient. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie konnen in Ruhe das Feuer und die effektive Verbrennung genießen. Die Aduro-tronic ist eine manuell zu bedienende mechanische Startautomatik, die ohne Strom arbeitet/funktioniert.

Achtung: Um jeder ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.

3.8.1. So bedienen Sie ihre Aduro-tronic

Beim Anzünden

Beim ersten Anzünden ist es wichtig, dass das Feuer eine maximale Menge an Primäreluft zugeführrt werden kann. Deshalb kann der Anlaufschieber „zwangsgeöffnet" werden. Um die Aduro-tronic in der Position „zwangsgeöffnet" zu stellen, gehen Sie wie folgt vor:

1. Ziehen Sie die primäre Luftzufuhr hersaus.
2. Setzen Sie den Aduro-Schlüssel dazwischen.

Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschricht entwickelten ist, kann die Aduro-tronic auf die Automatik Position gestellt werden, d. h. den Schlüssel wieder entfernen.

Alternative kann die Tur die ersten paar Minuten während der Anzündung angelehtn werden (ohne Schlüssel)

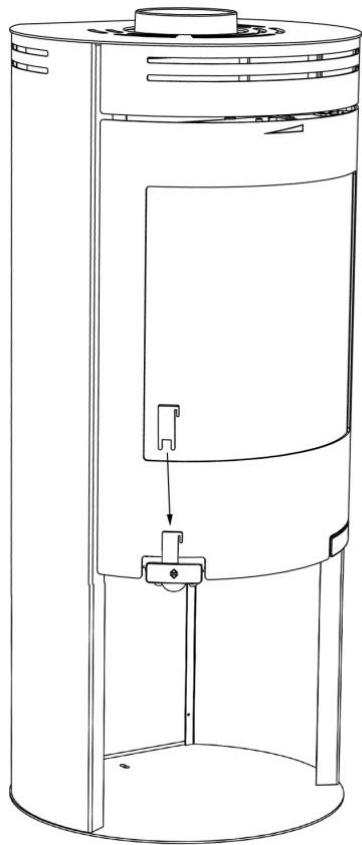

Beim Befeuern

Immer wenn neues Holz nachgelegt wird, muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primäreluft nicht zu lange dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Die Aduro-tronic sorgt davon, dass die primäre Luftzufuhr zum richtigen Zeitpunkt wieder gedrosselt wird. Sie aktivieren die Automatik durch ein Herausziehen der Primäreluftklappe, sobald neues Holz nachgelegt wird. Die Automatik schließt danach die Primäreluft.

Die Regulierung der Aduro-tronic Automatik

Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von den ersten 5 Minuten schließt. Diese Einstellung wurde beim

dänischen Technologischen Institut beim Test von Kaminöfen mit Brennholz in der „Standardgroße“ und mit einer optimalen Feuchtigkeit von 18% verwendet. Als „Standardgroße“ für Brennholzsche gilt eine Länge von ca. 30 cm und eine Dicke von ca. 10 x 10 cm. Beim Testen wurde außer dem ein „Standardschornstein“ verwendet. In der Praxis können diese Verhältnisse tatsächlich variieren. Die Aduro-tronic{lassst sich daher bereits auf die Verhältnisse Ihres Kaminofens einstehen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z. B. wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche etwas größer sind oder Sie noch seltener nachlegen wurden):

Justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels, damit die Drosselung langsamer vondatten gehen. Drehen Sie die Schraube nach rechts um die Schließzeit zu verlangern und nach links um die Schließzeit zu verkürzen. Aduro-tronic muss nach maximal 6 Minuten geschlossen sein.

3.9 Ventilation

Beim Betrieb der Feuerstätte muss eine ausreichende Raumbelüfung, d. h. Außenluftzufahr in dem Aufstellungsraum sichergestellt werden. Dies kann durch ein geöffnetes Fenster oder eine geöffnete Außentür erfolgen. Sicherer ist jedoch, wenn gleichzeitig mit der Aufstellung des Kaminofens eigens für die erforderliche Verbrennungsluftzuführung eine besondere Öffnung in die Außenwand im Bereich des Aufstellungsplatzes des Kaminofens geschaffen wird. In die Öffnung, wird ein einstellbares Luftungsgitter eingesetzt, welche sich von der Raumseite her öffnen und schließen laßt. Der Kaminofen besteht bei der Verfeuerung von Holz bis zu 25 m³ Frischluft pro Stunde.

4.0 Schornstein

Datazur Berechnung des Schornsteins (bei Nennwärmeleistung):

	Holz
Abgastemperatur gemessen bei [20℃]	289
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]	0,12/12
Abgasmassenstrom [g/s]	4,42

Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 0,10 bis 0,14 mbar, gemessen im Rauchrohr hinter dem Ofen, gehalten werden. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinfluft wird, ist er im Jahresverlauf sehr unterscheidlich. Wenn es nicht möglich ist, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden. Wenn der Zug zu hoch ist, kann man eine Klappe zu Regulierung des Schornsteinzuges montieren. Kontaktieren Sie den ortlichen Schornsteinfeger für ähnere Beratung.

Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollen er so hoch sein, dass genügend Schornsteinzug entstehen – über 12 Pa. Wenn der empfohlene Schornsteinzug nicht errreicht wird, können Probleme mit Rauch durch die Tur entstehen.

4.1 Fehlender Zug im Schornstein

Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Zug muss ungebahr 0,10 - 0,14 mbar sein.

Wenn der Zug in Ordnung ist, kann die Anzündphase durch das Einlagen mehrerer dünneren Holzsche verlangert werden, damit der Schornstein gut durchgewärmt wird. Der Zug ist erst dann optimal, wenn der Schornstein warm wird. Die Anzündphase wird verlangert, wenn mehr Kleinholz und zwei Zündtabs eingelegt werden. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.

Betrieb in der Übergangszeit

Bei Außentemperaturen über ca. 15^ kann es bei geringer Feuerungsleistung u. U. zur Beeinträchtigung des Schornsteinzuges kommt, so dass die Rauchgase nicht mehr vollständig abziehen (Qualm, Geruch nach Rauchgasen). In thisem Fall erhöhen Sie die Verbrennungsluft. Geben Sie in der Folge geringere Brennstoffmengen auf. Schließen Sie die Türen und Luftschieber der anderen am gleichen Schornstein angeschlossenen Feuerstätten, die nicht in Betrieb sind. Kontrollieren Sie die Reinigungsoeffnungen des Schornsteins auf Dichtheit.

5.0 Wartung und Reinigung

Dichtungen

Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenen sie ausgewechselt werden. Außen dem sind die Tur- und Verschlussscharniere mit Kupferfett einzufetten.

Glasscheibe

Die große Glasscheibe bleibt sauber dank wirkungsvoller Scheibenspulung - einem Luftvorhang, der das Verrußen der Scheibe verhindert. Voraussetzungen für die Scheibenspulung sind die Benutzung von trockenem Holz und dass der Schornstein den nötigen Zug hat. Nasses Holz kann Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit Kaminglasreiniger zu putzen oder einem Stück Kuchenrolle, eventuell mit ein bisschen Wasser und ein weniger Asche darauf, zu reinigen. Zuletzt mit trockener Kuchenrolle abtrocknen. Wenn diese Reinigung durchgeführt wird, muss das Glas kalt sein. Am besten benutzten Sie jedoch den Aduro Easy clean Schwamm.

Die Brennkammer

Die effektive Isolierung der Brennkammer kann mit der Zeit verschreiben. Es hat für die Effektivität des Ofens keine Bedeutung, dass die Isolierung rei. Sie sollen jeder ausgewechselt werden, wenn der Verschlei die Halle der ursprünglichen Stärke übersteigt. Sie konnen selbst die Platten, die als ein kompletter Satz erhältlich ist, umtauschen. Sehen Sieitte www.aduroshop.com. Sie konnen auch ganze Platten kaufen, und die alten Platten kopieren. Fragen Sie ihren Verkäufer.

Asche

Der Aschkasten wird am einfachen entleert, indem eine Abfalltute über die Schublade gezogen wird, diese umgedreht und danach wieder vorsichtig aus der Tute herausgezogen wird. Asche wird durch die Müllabfuhr entsorgt. Achten Sie darauf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche befinden kann! Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher das Feuer anzuzünden.

Reinigung des Kaminofens

Die Wartung des Ofens solle nur vorgenommen werden, wenn er kalt ist. Die tägliche Wartung beschärkt sich auf ein Minimum. Es ist am einfachsten, den Ofen außen mit einem kleinen Mundstück mit weichen Bürsten staubzusaugen. Der Ofen kann auch mit einem trockenen, weichen Lappen oder einem weichen Handfeger abgestaubt werden. Der Kaminofen damit nicht mit Wasser gereinigt werden.

Das innere und außere Rauchrohr des Kaminofens konnen durch die Tur und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der oberste feuerfeste Stein (Rauchleitplatte) kann enternt werden. Das Rauchrohr kann auch vom Kaminofen entfernt und gereinigt werden. Die Reinigung des inneren Kaminofens und des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch öthers benutzt wird, soll die Reinugung öthers vorgenommen werden. Der Schornsteinfeger kann diese Reinigung ausführten, wenn dies gewünscht wird.

Oberfläche

Es ist normalerweise nicht nötig, die Oberfläche nachzubehandeln. Eventuelle Lackschäden können jedoch mit Senotherm®-Spray ausgebessert werden.itte seien Sie darauf aufmerksam,dass sich die Farbe der Handschuhe auf den Ofen abfürben kann, wenn der Lack nicht genugend gehartet ist. These hitzebeständige Farbe ist nicht feuchtigkeitsfest. Stellen Sie deshalb keine Gegenstände auf den Ofen. Es konnte sich durch Schwitzwasser kein unschöne Rostflecken bilden.

Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.

Ersatzteile und unauthorisierte Änderung

Es darf nur originale Ersatzteile fur den Kaminofen benutzt werden. Lesen Sie mehr auf www.aduroshop.com. Jede unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt.

6.0 Zubehör

Für diesen Ofen gibt es folgenden Zubehör:

Kaminbesteck
- Holzkorbe in Filz, PET und Leder
Holzeimer
- Sicherheitsgitter
- Brikettkasten und Ascheimer
- Unterlegplatte in Glas und Stahl
- Rauchrohr
- Aduro Easy Clean
- Aduro Easy Firelighter

7.0 Reklamationsrecht und Garantie

Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jedoch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung beachtet wurden. Nicht garantiepflichtig sind alle lose Teile, die der direkten Feuerung ausgesetzt sind (z. B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen usw.). These Teile konnen später ausgetauscht werden und als Ersatzteile gkauft werden. Ebenfalls von der Gewährleistung ausgeschlossen sind Schäden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entwickelten sind.

7.1 Online Garantie Registrierung

Sie haben die Möglichkeit, Ihr erworbenes Produkt online auf www.adurofire.de zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie die oben stehende Garantiedauer auf 5 Jahre Produktgarantie erweitern.itte fullen Sie innerhalb von einem Monat das Formular vollständig aus. Voraussetzung fur die Garantieleistung ist, dass das Gerät gemäß vorliegender Bedienungsanleitung installiert und betreiben wurde.

8.0 Fragen und Antwerten

Haben Sie weitere Fragen betreffend Aduro Kaminöfen - dann sehen Sieitte www.adurofire.de.

Viel Vergnügen!
