| Produkttyp | Holzofen |
| Marke | Aduro |
| Modell | 20 |
| Nennwärmeleistung | 6,5 kW |
| Abmessungen (H x B x T) | 84 x 70 x 36,3 cm |
| Gewicht | 89 kg |
| Material | Stahl |
| Brennstoff | Holz und Holzbriketts |
| Maximale Scheitlänge | 50 cm |
| Wirkungsgrad | 78 % |
| Energieeffizienzklasse | A |
| Energieeffizienzindex | 104,1 |
| Beheizte Fläche (optimale Isolierung) | 150 m² |
| Beheizte Fläche (mittlere Isolierung) | 100 m² |
| Beheizte Fläche (schwache Isolierung) | 60 m² |
| Stündlicher Holzverbrauch | 3,1 kg/h maximal |
| Abgasrohrdurchmesser | Ø15 cm (oben oder hinten) |
| Garantie | 5 Jahre (vorbehaltlich Registrierung innerhalb von 5 Monaten) |
| Hauptfunktionen | Aduro-tronic (automatische Regelung), Primär-/Sekundär-/Tertiärluft, Konvektion, Aschekasten, sauberes System |
| Sicherheit | Sicherheitskabel, Bauartfeder, Selbstreinigende Glaskeramik, Türdichtung, Sicherheitsabstände |
| Wartung und Reinigung | Reinigung mit Staubsauger oder weichem, trockenem Tuch, kein Wasser verwenden, Vermiculite ersetzen bei Rissen > 0,5 cm, Schornsteinfeger 2x jährlich |
| Ersatzteile und Reparierbarkeit | Originalteile erhältlich auf www.aduroshop.de |
Häufig gestellte Fragen - 20 ADURO
Benutzerfragen zu 20 ADURO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Holzofen kostenlos im PDF-Format! Finden Sie Ihr Handbuch 20 - ADURO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 20 von der Marke ADURO.
BEDIENUNGSANLEITUNG 20 ADURO
Rhein-Rruhr Feuerstätten Prufstelle · Im Lipperfeld 34 b · 46047 Oberhausen
Anerkendt pravinsilut, godkendl af Europakommissionen (EU) Nr. 305/2011, notified body: 1625
Preveinstilut after DIN EN ISO/IEC 17025:2005. D/AkkS Nr. D-PL-17727-01-00
Anerkent praveinstutih. L. Deisatsbyggevedtaeglmer, reg nr: NRW 15
Anerkendt praveinsitut for byggbllsynmaassige tiladeiser
Anerkend DIN CERTCO preveinstut, reg nr - PL139
Rhein-Ruhr Feuerstätten Prüfstelle
ks
Deutsche Bank
Frankfurt, Germany
D-PL: 177.27-01-00
PROVNINGSATTEST
Kontrolerklaring nr RRF -DK 18 4917
Provens art Prove i h. t. EN 13240:2001/A2:2004/AC:2007
Ordregiver: Aduro A/S
Beringvej 17, DK - 8361 Hasselager
Genstand for proven: braendoeyn
Aduro 20
Nominal varmeydelse: 6.5 kW
Emissioner forbrandingssprodkterne relaterettil 13% _2
CO-emissionen 0,07%
Stevemissionen: 21 mg/m³
after CEN/TS15883, Annex A. 1 (DINplus metode)
OGC 80 mg/m
after CEN/TS15883, Kapitel 4
Virkningsgrad: 78%
CVR nr.: 28488602
P-nr.: 1011141389
Prvningsresultater: Det attesteres herved at ovenfor naevnte fyringsanlaeg opfylder emissionskravene i: Bilag 1 til bekendtgorelse nr 1461 af 07/12/2015 vdr. regulering af luftforurening fra fyringsanlaeg til fast braendsel under 1 MW (1.og 2.trin)
(Dipl.-Ing. S. Müller)
Oberhausen, 17.05.2018
Dato, underskrift
Seite 1 von 1
PB 13240V17201804195M

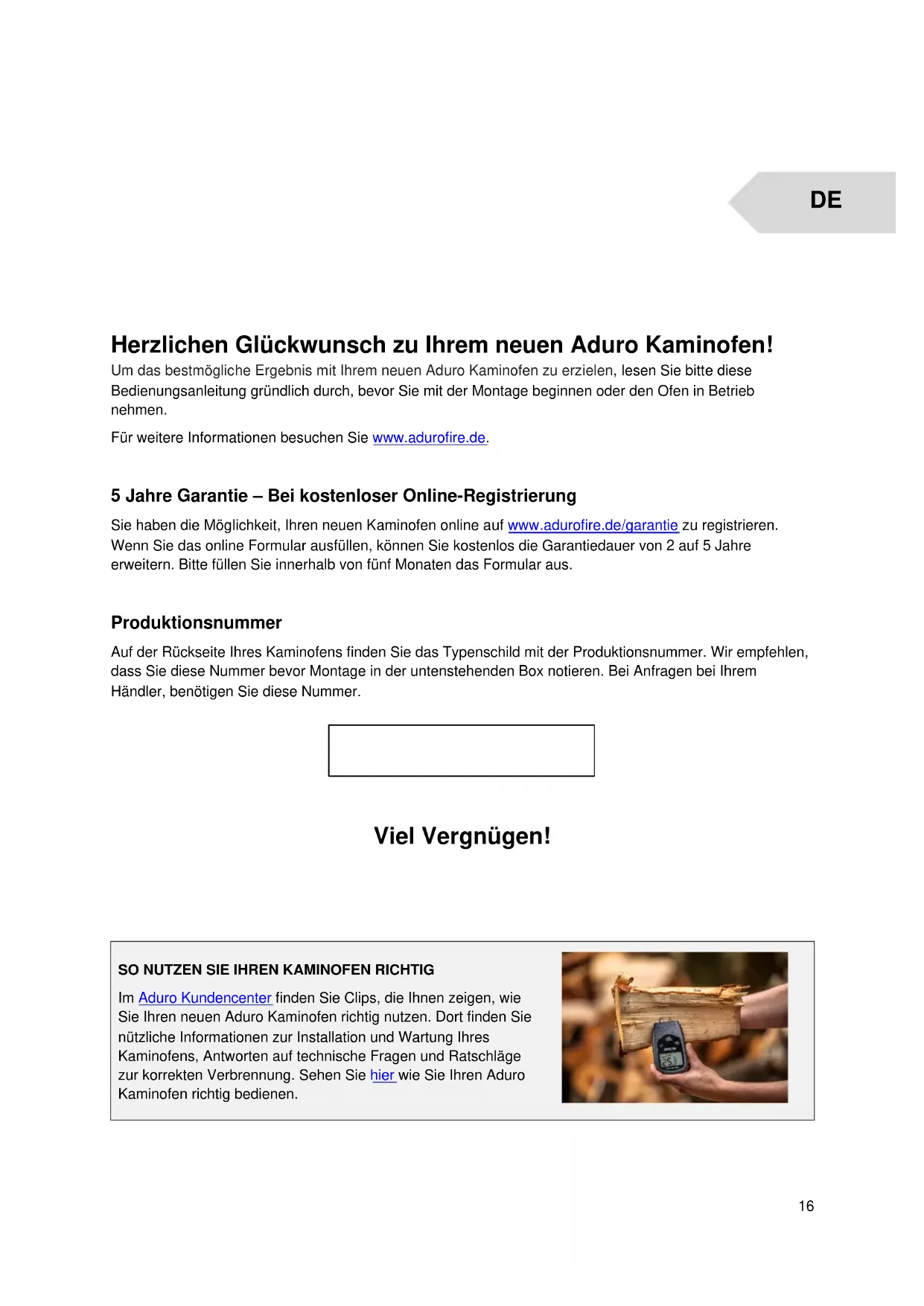

Herzlichen Glückwunsch zu ihrem neuen Aduro Kaminofen!
Um das bestmögliche Ergebnis mit ihrem neuen Aduro Kaminofen zu erzielen,lesen Sieitte diese Bedienungsanleitung grundlich durch, bevor Sie mit der Montage beginnen oder den Ofen in Betriebnehmen.
Für weitere Informationen besuchen Sie www.adurofire.de.
5 Jahre Garantie - Bei kostenloser Online-Registriierung
Sie haben die Möglichkeit, ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrierten. Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre erweitern.itte fullen Sie innerhalb von fuf Monaten das Formular aus.
Produktionsnummer
Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen, dass Sie diese Nummer bevor Montage in der unterstehenden Box notieren. Bei Anfragen bei Ihr Handler, benötigen Sie diese Nummer.
Viel Vergnügen!

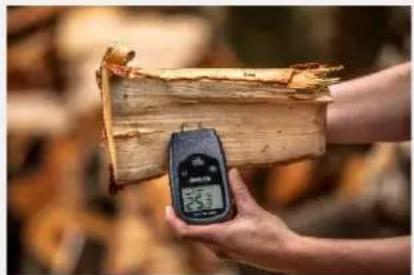

SO NUTZEN SIE IHREN KAMINOFEN RICTIG
Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie Sie ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie nützliche Informationen zur Installation und Wartung Ihres Kaminofens, Antwerten auf technische Fragen und Ratschlage zur korrekten Verbrennung. Sehen Sie hier wie Sie ihren Aduro Kaminofen richtig bedieren.
1.1 Zulassungen
Aduro 20 wurde nach europäischen Normen und Richtlinien hergestellt (EN13240, NS3058) und ist damit für die Installation und Verwendung in Europa zugelassen. Die Herstellung wird einer gleichzeitigen externen Qualitätssicherung unterzogen. DoP (Declation of Performance) finds Sie auf www.adurofire.de/download.
1.2 Technische Daten
| Aduro 20 | Datum |
| Nennwärmeleistung | 6,5 kW |
| Rauchabgang, Durchmesser | Ø15 cm oben/hinten |
| Außenabmessungen (HxBxT) | 84 x 70 x 36,3 cm |
| Höhe Rauchstutzen über dem Boden | 82 cm |
| Abstand vom Boden zur Mitte des hinteren Ausgangs | 72,7 cm |
| Abstand von der Mitte des Rauchstutzens bis zur Hinterkante des Ofens | 18,2 cm |
| Gewicht | 89 kg |
| Material | Stahl |
| Brennstoffe | Scheitholz |
| Länge Brennmaterial max. | 50 cm |
| Konvektionsofen | ✓ |
| Primäre, sekundäre und tertiäre Luftzufuhr | ✓ |
| Scheibensprülung | ✓ |
| Aschkasten | ✓ |
| Wirkungsgrad | 78 % |
| Energieeffizienzindex | 104,1 |
| Energieeffizienzklasse | A |
| Schornsteinzug | 12 Pa |
| Maximale Aufgabemenge pro Stunde (Holz) | Ca. 3,1 kg |
| Ruumheizvermögen in Gebäuden mit | |
| - Optimaler Isolierung | 150 m² |
| - Durchschnittlicher Isolierung | 100 m² |
| - Schlechter Isolierung | 60 m² |
1.3 Heimtransport
Wenn Sie ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen trotzdem liegend transportieren möchen, ist esalandersichtig, die losen Teile in der Brennkammer (Gusseinrost, Leitbleche und lose Isoliersteine) zu entfernen und Aschkasten herauszunehmen. Alternativ konnen Sie die Isoliersteine sowie den Gusseinrost in der Brennkammer liegen lessen und danach mit überschüssigem Verpackungsmaterial auffullen, damit die losen Teile festgehalten werden.itte das Holz von der Verpackung beim ersten Anzünden verwenden. Die Plastikverpackungitte wegwerfen.
2. Montage des Kaminofens
Sie dürfen gern selbst ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen entsprechen. Fragen Sie evil. ihren Handler um Rat über die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den ordnungsgemäßen Anschluss überprüfen. Nahere Angaben über gesetzliche Vorschriften zur Aufstellung und zum Betrieb von Feuerstätten konnen der jeweiligen Landesbauordnung (LBO) sowie der Feuerstättenverordnung (FeuVo) entnommen werden.
Der Kaminofenarf derst in Betrieb genommen werden, wenn er durch den Schornsteinfeger abgenommen wurde.
2.1 Positionierung des Kaminofens / Abstandsvorschriften
Ihr neuer Kaminofen sollte passend und sinnvoll positioniert werden. Sie sollenn sichergehen, dass die Wahl ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist erforderlich, wenn der Ofen besoin brennbarem Material aufgestellt wird:
| Abstand til brændbart materiale | ||||
| Abstand hinter | Abstand hinter dem Ofen mit isoliertem Rauchrohr | Abstand seitlich | Abstand über | Möblierungsabstand |
| 20 cm | 12 cm | 34/11 cm | 50 cm | 120 cm |
Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem Kaminofen aus nicht-brennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern, muss eine nicht-brennbare Unterlage vorgesehen werden. Die Mindestgroße dieser Unterlandige ist in den einschlagigen Landesvorschriften festgelegt. Fragen Sie ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Feuerraumöffnung gedeckt werden.
Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt das Verbauen eines Rauchrohres mit CE-Zertifizierung –这点es muss damit den vorgegebenen Abstand zu brenbarem Material einhalten.
Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit aufgestellt werden. Erfüllt der Aufstellungsordie diese Voraussetzung nicht, muss mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer belastungsverteilenden Bodenplatte.
2.2 Rohranschluss
Der Rauchrohrausgang des Aduro 20 ist werkseitig fur eine Montage nach obenVBoreitet. Soll das Rauchrohr nach hinten gefuhrt werden, genugt es, die uber der hinteren Ausgangsoffnung liegende Deckplatte hersuszulosen. Die Deckplatte kann dann auf den oberen Rauchrohrausgang geegt werden. AbschlieBend wird eine Zierplatte auf den Topausgang geegt. Diese wird im Aschekasten des Ofens mitgeliefert. Aduro Kaminofen benotigen ein inneres Rauchrohr mit einem Durchmesser von 150~mm
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere Rauchabzug oder ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch im SchornsteinVBoreitet werden, in dem die Mauerbuchse eingesteckt wird. SchlieBen Sie das Loch mit Kaminmortel. SchlieBlich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine)dinne Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss in die Mauerbuchse einstecken - esarf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die unterstehende Illustration). Wird der hintere Rauchabgang verwendet, kann eine)dinne Dichtung zwischen Rauchrohrstutzen und Rauchrohr gelegt werden.

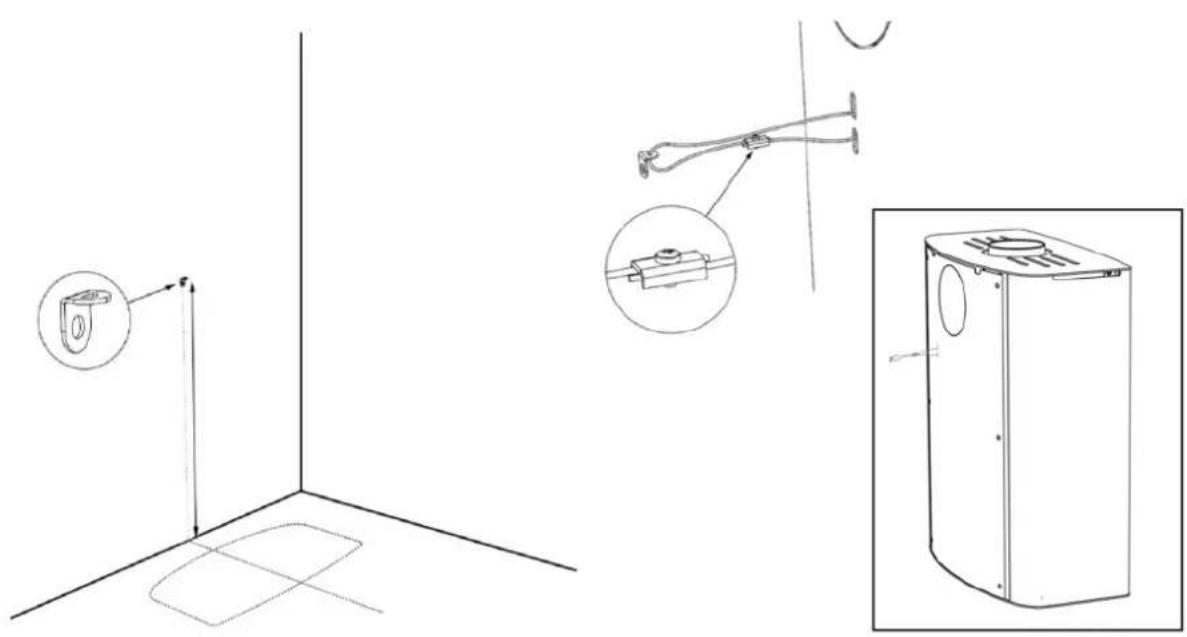

2.4 Sicherungsseil
Der Ofen wird mit einem Sicherungsseil gefelft.itte folgen Sie unterstehender Vorgehensweise zur Montage des Seils (sehen Sie auch unterstehende Illustrationen):
- Montieren Sie den Beschlag an die Wand mitten vor dem Kaminofen:
a. Für Aduro 15: ca. 53 cm über der Bodenplatte.
b. Für Aduro 15 Lux: ca. 53 cm über der Bodenplatte.
c. Für Aduro 15.1: ca. 48,5 cm über der Bodenplatte.
d. Für Aduro 15.2: ca. 53 cm über der Bodenplatte
e. Für Aduro 15.4: ca. 60 cm über der Bodenplatte
f. Fur Aduro 15SK / 15SK Limestone: ca. 53 cm über der Bodenplatte
g. Für Aduro 18: ca. 69,4 cm über der Bodenplatte
h. Für Aduro 20: ca. 53 cm über der Bodenplatte.
- Führn Sie das Sicherungsseil durch die Beiden LÖcher in der Rückplatte des Ofens sowie durch das Auge des Wandbeschlags. Die Enden des Sicherungsseils werden locker in der rechteckigen Seilsperre gesammelt.
- Justieren Sie die Länge des Seils und spannen Sie die Seilsperre. Überschüssiges Seil wird abgeschritten. Wenn Sie das Seil ganz straff möchten, schiben Sie kurz den Ofen ein bisschen gegen die Wand, während das Seil gespannt wird.
3. Heizen im Kaminofen
Wichtige Warn- und Sicherheitshinweise
- Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großer Vorsicht.
- Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Höhe des Kaminofens auf.
- Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzünden des Kaminofens.
- Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im schlimmsten Fall kann eine rasche Gasentzündung staatfinden, die zu Schäden am Kamin führt.
- Leeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie daraufuf, dass sich noch 24 Stunden, nachdem das Feuer im Ofen ausgangen ist, Glut in der Asche befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche gibt.
- Der Kaminofenarficht mit offener Feuerraumturt betrieben werden. Nur wahrend des Anzündens kann die Tur die ersten paar Minuten angeleht werden.
- Wird Brennholz in den bereits warmen Ofen gelegt, muss die Primäreluft immer geöffnet werden. Das Holz muss binnen 2-3 Minuten brennen. Ist dies nicht der Fall, muss man das Feuer mit Zündhilfen entfachen.
- Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.

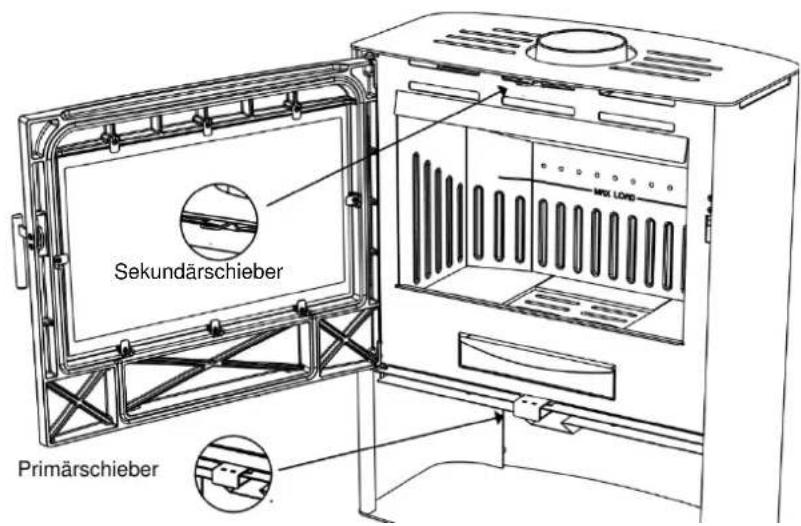

3.1 Schieber
Der Kaminofen ist mit verschiedenen Schiebern zur Regulierung der Verbrennungsluft versieht: primäre, sekundäre und tertiäre Luftzufuhr. Die Primäreluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht, und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen immer sekundäre und tertiäre Luft zugeführrt werden.
3.1.1 Sekundärtschieber
Der Sekundärschieber oben hinter der Tür muss während des Heizens immer offen sein. Mit thisem Hebel konnen Sie den Kaminofen an den Schornsteinzug anpassen. Sie erhalten so die Heizleistung, die Sie wünschen. Schieber den Schieber nach rechts für eine höhere Leistung. Schieber Si hn nach links fur eine niedrigere Leistung. Wir empfehlen eine Einstellung zwischen 60 und 100% , also eine Hebeleinstellung entweder ganz offen (rechts) oder halb geöffnet (Mittelstellung). Der Schieber darf nie so geschlossen sein, dass die Flammen ausgegeben. Es muss immer sightbare Flammen geben, um eine saubere und effektive Verbrennung zu sichern. Eine zu niedrige Luftzufuhr kann sowohl zu einer schlechten Verbrennung, hohen Emissionen als auch einem schlechten Wirkungsgrad führen. Die Scheibensprülung, die RuBablagerungen an der Glasscheibe verhindert, wird auch von der sekundären Luftzufuhr gesteuert.
Wenn der Ofen mit niedrigster Leistung brennen soll - d.h. um etwa 3kW - muss die sekundäre Luftzuführ nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es nur einzeln Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzuführ hinter in der Brennkammer.
Aduro-Schlüssel: Thiser Schlüssel ist dem Ofen beigelegt und erleichtert die Bedienung der sekundären Luftzufahr. Der Schieber wird heiz, weswegen Sie den Schlüssel für die Regulierung der Luftzufahr Links und Rechts benutzen können.
3.1.2 Primarschieber
Wenn neues Holz einlegegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt. Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide Glutschicht erreicht ist. Dann ist es notig, die primäre Luftzufuhr wieder für ca. zwei Minuten zu öffnen, um die neuen Holzsche anzuzünden.
Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute Idee, der Schieber unter der Tur, eine Minute bevor die Tur geöffnet wird, zu öffnen. Dies sichert einen hohenen Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
Wenn der Kaminofen überforderd wird und mehr als ca. 3,1 kg Holz pro Stunde abbrennt, gibt es ein Risiko, dass sich der Lack verfürt und später abfällt. Der Ofen kann später lackiert werden - dies ist jedoch nicht von der Garantie umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
3.2 Aduro-Tronic
Die patentangemeldete Automatik Aduro-Tronic ist eine manuell zu bedienen mechaniische Startautomatik, die ohne Strom Funktioniert und automatisch die Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die Aduro-tronic - und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie eine Ersparing des Holzgebrauches bis zu 40% genieten. Für weitere Informationen besuchen Sie www.adurofire.de.
3.2.1 So bedieren Sie ihre Aduro-Tronic

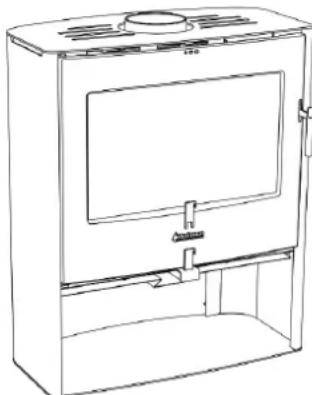

Beim Anzünden
Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine maximale Menge an Primäreluft zuzuführen. Zu dieser Zweck kann der Primärschieber „zwangsgeöffnet" werden. Ziehen Sie den Primärschieber ganz Heraus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen (sehen Sie die Illustration). Wenn der Kaminofen heißt ist und am Boden der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-Tronic auf die Automatk-Position gestellt werden, d.h. den Schlüssel wieder entfernen. Alternativ kann die Tur die ersten paar Minuten während des Anzündens angeleht werden (ohne Schlüssel).
Beim Befeuern
Immer wenn neues Holz nachgelegt wird muss binnen der ersten Minuten eine genau bemessene Menge Primäreluft zugeführrt werden. Es ist jedoch wichtig, dass diese Belüfung mit der Primäreluft nicht zu langle dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch ein Herausziehen des Primärschiebers, sobald neues Holz nachgelegt wird. Die Automatik schließt danach
die Primärluft.
Regulierung der Aduro-Tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten schlieft. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit einem „Standardschornstein" und Brennholz in einer „Standardgroße" (Länge ca. 30 cm, Dicke ca. 10x10 cm) mit einer maximalen Feuchtigkeit von 18% verwendet. In der Praxis können diese Verhältnisse tatsächlich variieren. Die Aduro-Tronic lasst sich daher bereits auf die Verhältnisse Ihr Kaminofens einstellen. Wenn Sie möchen, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden soll (z.B., wenn Sie einen etwas engeren Schornsteinzug haben, ihre Holzsche-itas etwas großer sind oder Sie noch seltener nachlegen möchen), justieren Sie die Schraube auf der Vorderseite der Steuerungseinheit mit Hilfe eines kleinen Inbusschluss justieren, damit die Drosselung langsamer Goes. Drehen Sie die Schraube nach rechts, um die Schliebszeit zu verlangern und nach links, um die Schliebszeit zu verkürzen.
3.3 Frischluftzufuhr
Damit Ihr Kaminofen optimal Funktioniert, ist eine ausreichende Luftzufuhr wichtig. Daher muss ausreichend Luft in den Raum, in dem der Ofen stehen, gelassen werden. Isolierte Häuser, starke Zu- und Abluftsysteme können hier störend einwirken. Schlechte Verbrennung kann die Folge sein. Stellen Sie daher eine ausreichende Luftzufuhr in den Raum safer (Öffnen Sie z.B. ein Fenster). Die benötigte Luftmenge beträgt 25m^3/ Stunde. Die Zuluftöffnung muss immer frei liegen.
3.4 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig herunterbrennen muss, ehe Sie neuen Holz nachlegen. Die Brennkammerarf nié über die „Max Load“-Linie besteht werden.
Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert werden. Kleinholz gibt kräftigere Verbrennung als große Holzsche, da die Oberfläche größter ist, und dadurch wird mehr Gas freiagegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzsche eingelegt werden. Wenn einHigherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim Einlagen von ca. 1,5 kg Holz pro Stunde erreicht.
Wenn Sie Probleme beim Anzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder ausgeht, konnte es hierfür folgende Grunde geben:
- Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht übersteigen.
- Es besteht ein Unterdruck in Ihr hem Haus (siehe 3.3).
- Der äußere Rauchabzug ist verruft. Dies kann besonders nach dem Schornsteinfegen auftreten. Kontrollieren Sie den Rauchabzug.
- Es wurde zu weniger Brennholz verwendet. Die Glut ist davon nicht stark genug und zu kalt, um die neue Ladung Brennholz zu entzünden.
Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig, immer trockenes Holz in der richtigen Höhe zu verwenden.
3.5 Erste Inbetriebnahme
Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz konnen Sie eventuell in kleineren Stücken zersagen und beim ersten Anzüden verwenden. Der Plast muss in Übereinstimmung mit den nationalen Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden.
Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht. Vergewissern Sie sich davon vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist (durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu erhögbaren und die Verrußung des Glases zu vermeiden.
Beim ersten Anzünden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht. Danach mehrere Male nachlegen, so dass der Ofenrecht gut durchgewärmt wird. Der Lack, mit dem der Ofen lackiert ist, härte beim ersten Feuern, und damit konnen Rauch-/Geruchsbelastigungen entstehen. Sorgen Sie deshalb immer für eine gute Entlüfung.
Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkuhlphase laute metallische Gerausche auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzuführen.
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden soll, muss die Tur leicht angeleht bleiben undarf nicht geschlossen werden, bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.
3.6 Anzüden und Anheizen
Das Anzünden ist für einenchnellen und effektiven Start der Verbrennung von großer Bedeutung.
- Öffnen Sie sowohl den Primärschieber unter der Tur als auch den Sekundärtschieber oben hinter der Tur. Die unterstehende Illustration zeigt die Schieber:
- Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs darüber. Entzüden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben und eine minere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft - die Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
- Lassen Sie die Tur 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann. Schlieben Sie dann die Tur. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt, schlieben Sie die primäre Luftzufuhr unter der Tur (sehen Sie Punkt 3.1.2).
Die einzelnen Bedienungselemente werden ofters sehr heißt. Zur Bedienung im bereits Zustanditte die als Zubehör mitgelieferte „kalte Hand" benutzen.
3.7 Brennmaterialien
Der Kaminofen ist für Holz und Holzbriketts geeignet. Wir setzen den Gebrauch von gespaltenem Hartholz voraus, welche mindestens ein Jahr gut beluftet draußen unter einer Abdeckung gelagert wurde.
Brennholz, welche nur drinnen gelagert wurde, ist sehr trocken und wird daher sehr schnell verbrennen. Idealerweise sollte das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreibenv, dass nur trockene naturbelassene Holzer (Feuchtigkeitsgehalt hochstens 18% ) als Brennstoff fur Kleinfeuerstätten verwendet werden durren. Der Feuchtigkeitsgrad des Brennholzes konnen Sie mit Hilfe eines
Feuchtigkeitsmessers oder eines Spulmiteltests bestimmen. Vorgehensweise des Spulmiteltests: Geben Sie einen Tropfen Spulmittel auf das eine Ende des Holzstücks und verreiben Sie den Tropfenleitung.
Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem Spülmittel nun Seitenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm Durchmesser und max. 50 cm Lange. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens deutlich reduziert und die Partikelemission erhöht.
Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage". Auf keinen Fall)durfen Kohlegruß, Feinhackschnittel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe durren auch nicht verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei der Abfallverbrennung entstehenden Abgase konnen ihre Gesundheit gefährden sowie Schäden an den Schamotte- und Metalteilen Ihres Kaminofens und am Schornstein verursachen.
4. Der Schornstein
Um einen einwandfrei Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 10-14 Pascal (Pa) gemessen im Rauchrohr hinter dem Ofen gehalten werden. Der Kamin besteht unter optimalen Umständen (ohne Nutzung eines Zugoptimierers) einen Zug von zwischen 18 und 25 Pa. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur, Rauchgastemperatur, Schornsteinbelegung, Windstarke usw. beeinflübt wird, ist er im Jahresverlauf sehr unterscheidlich. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so hoch sein, dass genugend Schornsteinzug entsteht. Wenn der empfohlene Schornsteinzug nicht erreicht wird, können Probleme mit Rauch durch die Tur entstehen.
Datum zur Berechnung des Schornsteins
Holz
| Abgastemperatur gemessen bei [20°C] | 395 |
| Förderdruck bei Nennwärmeleistung [mbar]/[Pa] | 0,12 / 12 |
| Abgasmassenstrom [g/s] | 5,4 |
4.1 Fehlender Zug im Schornstein
Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein, dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in thisem Fall den Schornstein und stellen Sie safer, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.
Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein, damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und es nicht zu Rauchentwicklung/Austritt im Ofen kommt.
Nach erfolglicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall sein. Prüfen Sieitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten Pascal-Werten ist eine saubere und stabile Verbrennung möglich.
Temperatur und Zugstarke des Ofens stehen in direktem Bezug zueinander. Besonderss im kalten Zustand kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu messen. Solle der Schornsteinfeger damit einen ausreichenden Zug feststellen, die Heizleistung dennoch nicht ihren Erwartungen genugen, hilft es, die Anheizphase zu verlangern. Nutzen Sie dazu ein paar Zweige mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke daraufuf.
Ist es nicht möglich, einen tatsächlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am Schornstein montiert werden, z.B. Aduro DraftOptimizer.
4.2 Schornstein und Rauch
Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines kommt, die den natürlichen Zug stark beeinträchtigen kann. Dies kann besondere an kalten oder windigen Wintertagen passieren, oder wenn der Ofen länger Zeit nicht genutzt wurde.
Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr Rauch als üblich. Diese tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde, empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu vermeiden.
5. Wartung des Kaminofens
Alle Wartungs- und Reinigungsrarbeiten sind bei vollständig ausgekühltem Ofen vorzunehmen.
Die Brennkammer
Die Isoliersteine in der Brennkammer konnen mit der Zeit verschreiben. Sie sollen ausgewechselt werden, wenn der Verschleiß einen halben Zentimeter überstreit. Die Haltbarkeit der Platten hängt davon ab, wie oft und wie kährig der Ofen in Gebrauch genommen wird. Sie konnen selbst die Platten austauschen. Sehen Sieitte www.aduroshop.de.
Glasscheibe
Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens konnen Rußflecken an der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten Lappen mit weniger Asche darauf zu reinigen. Sie konnen auch Reinigungsk Produkte verwenden, wie z.B. der Aduro Easy Clean Schwamm. Diese Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.
Es gehort zur regelmäßigen Wartung, die Glashalterungen und die Scharniere ab der Inbetriebnahme auf korrekten Sitz zu kontrollieren.
Dichtungen
Die Dichtungen rund um Glas und Tur konnen mit der Zeit verschleiBen. Kontrollieren Sie, dass die Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollenn sie ausgewechselt werden.
Griff
Wenn die Griffschraube gelost oder wieder nachgezogen werden muss, offen Sie zuerst die Federschraube an der Tur. Diese wird wieder festgezogen, sobald der Griff festgezogen ist.
Asche
Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzüunden.
Reinigung des Kaminofens
Die Oberfläche des Aduro H1 ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der Ofen kann auch mit einem trockenen, weichen Lappen abgestaubt werden. Verwenden Sie kein Spiritus oder andere Reinigungsmittel, da diese die Lackierung beschädigen.
Der Kaminofenarf nicht mit Wasser gereinigt werden.Solleter der Kaminofen Rost ausgesetzt sein,besteht die Gefahr von Rostbildung.
Das innere Kaminofen sowie das Rauchrohr konnen durch die Tur und eventuell durch eine Klappe im Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann halten werden. Um freiem Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu betrinnen, wird die Rauchleitplatte in Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen halten und gereinigt werden. Die Reinigung des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch ofters benutz wird, soll die Reinigung ofters vorgenommen werden. Der Schornsteinfeger oder ihren örtlichen Aduro GO-Partner können diese Reinigung ausführten, wenn dies gewünscht wird.
Wartung der Oberfläche
Aduro Kaminöfen sind mit hitzebeständiger Farbe lackiert, die bis zu 500 Grad Wärme ausgelegt ist. Der Vorteil dieser Farbe ist, dass man sie sehr leicht nachbessern kann. Das Nachlackieren ist sehr einfach. Die Farbe in Schwarz-Metallic erhalten Sie im Handel oder unter www.aduroshop.de.
Ersatzteile und unauthorisierte Änderungen
Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jedi unautorisierte Änderung des Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf www.aduroshop.de können Sie originale Ersatzteile für ihren Kaminofen kaufen.
6. Zubehör
Für Aduro Kaminöfenieten wir ein breites Angebrot an Zubehör. Machen Sie ihren Aduro zu einemomaligen Erlebnis – jeder Tag aufs Neue: Kaminbesteck, Holzkörbe, Holzeimer, Sicherheitsgitter, Brikettkasten, Unterlegplatte in Glas und Stahl, Rauchrohr, Aduro Easy Firelighter sowie Aduro Easy Clean. Lesen Sie mehr auf www.adurofire.de/zubehör.
7. Gewährleistung
Unsere Gewährleistungsfrist beträgt zwei Jahre für ihren neuen Kaminofen. Als Beleg dient das Kaufdatum ihrer Rechnung. Eine Gewährleistung kann jeder noch nur dann erfolgen, wenn die technischen Richtlinien und Hinweise in dieser Betriebsanleitung beachtet wurden. Nicht garantiepflichtig sind alle Losteile und Verschleiße (z.B. Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw.). These Teile können später ausgetauscht und als Ersatzteile auf www.aduroshop.de gekauft werden.
Von der Gewährleistung ausgeschlossen sind außerdem:
- Schäden, die infolge unkorrekter Bedienung des Ofens, eines unsachgemäßen Anschlusses oder aufgrund der Einwirkung physischer Gewalt entstanden sind.
Schaden, die durch (Kondens-)Wasser innerhalb oder um den Kaminofen, zu viel oder zu weniger Zug im Schornstein oder bei Vernachlüssigung der Pflege und Wartung des Kaminofens entstandens sind. - Montage und Demontage des Ofens in Verbindung mit Reparaturen.
- Transportschaden in Verbindung mit Montage oder Demontage.
- Schaden am Kaminofen, die durch äußeren Einfluss entstanden sind, oder Schäden verursacht durch andere Gegenstände.
