BRUKSANVISNING 1.4 ADURO

Svenska Gratulerar med din nya braskamin fran Aduro! Für att du ska fà sà stor glädje och nytta som môjligt av din nya braskamin frân Aduro är det viktigt att du läser genom bruksanvisningen noga innan du installerar och använder kaminen.

Aduro 1.4 uppfyller den europeiska standarden EN 13240 samt norsk standard NS 3058 och äàr därmed godkänd fôr montering och användning i Europa. Produktionen genomgär dessutom extern kvalitetskontroll. Aduro 1.4 är ocksä Svanenmärkt, vilket innebär att kaminen uppfyller mycket stränga miljôkrav och tillverkas pà ett miljôvänligt sätt. DoP findes pà www.adurofire.se,

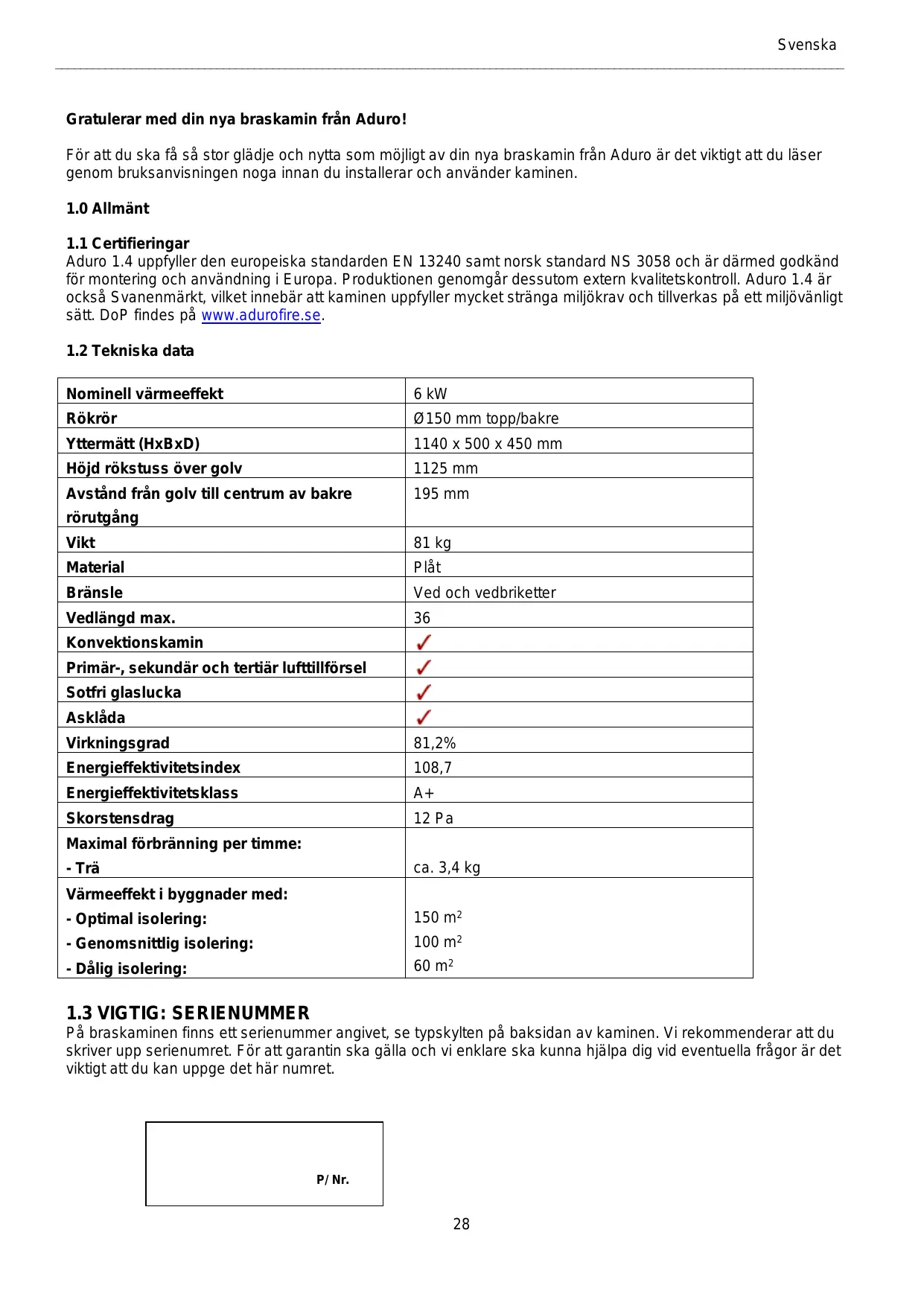

Nominell värmeeffekt 6 kW Rôkrôr 150 mm topp/bakre Yttermätt (HxB xD) 1140 x 500 x 450 mm Hôjd rükstuss ôver golv 1125 mm Avständ frän golv till centrum av bakre 195 mm rôrutgäng Vikt 81 kg Material Plât Bränsle Ved och vedbriketter Vedlängd max. 36 Konvektionskamin PA Primär-, sekundär och tertiär lufttillfôrsel V4 Sotfri glaslucka PA Askläda C4 Virkningsgrad 81,2% Energieffektivitetsindex 108,7 Energieffektivitetsklass A+ Skorstensdrag 12Pa Maximal forbränning per timme: -Trà ca. 3,4 kg Värmeeffekt i byggnader med: - Optimal isolering: 150 m2 - Genomsnittlig isolering: 100 m2 - Dälig isolering: 60 m?

1.3 VIGTIG: SERIENUMMER

P à braskaminen finns ett serienummer angivet, se typskylten pâ baksidan av kaminen. Vi rekommenderar att du skriver upp serienumret. Für att garantin ska gälla och vi enklare ska kunna hjälpa dig vid eventuella fràgor är det viktigt att du kan uppge det här numret. P/Nr.

När braskaminen transporteras hem ska den helst stà upp. Om du vill lägga den ner är det viktigt att du tar bort lôsa delar i brännkammaren, dvs. gjutjärnsgaller och lôsa eldfasta stenar, samt tar ut asklädan. Du kan även lâta de eldfasta stenarna och gjutjärnsgallret sitta kvar i brännkammaren och därefter fylla utrymmet med ôverblivet emballage, sà att alla lôsa delar hälls pà plats.

2.0 Installation av braskamin

Du fàr gärna installera braskaminen pà egen hand, men vi rekommenderar att du ber en sotare som vägledning. Din éterfürsäljare kan ocksà ge râd om installationen. Det är viktigt att du uppfyller alla gällande nationella och europeiska bestämmelser och fôrordningar vid installation av braskaminen. Fôr att kaminens funktion och säkerhet skall kunna garanteras rekommenderar vi att installationen utfôrs av en fackman. Vära âterfrsäljare av Aduro kan rekommendera lämpliga montôrer, se www.adurofire.se. Obs! Braskaminen mâste godkännas av behôrig brandmästare innan den tas i bruk.

2.1 Placering av braskaminen/avständskrav

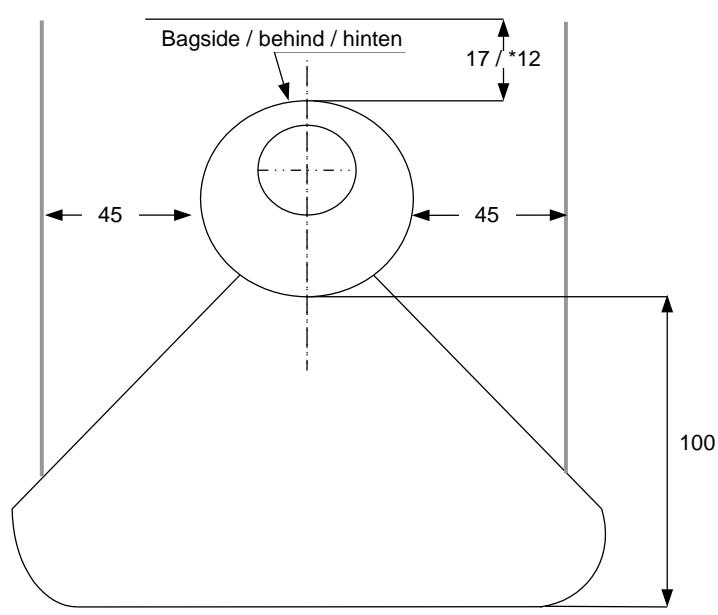

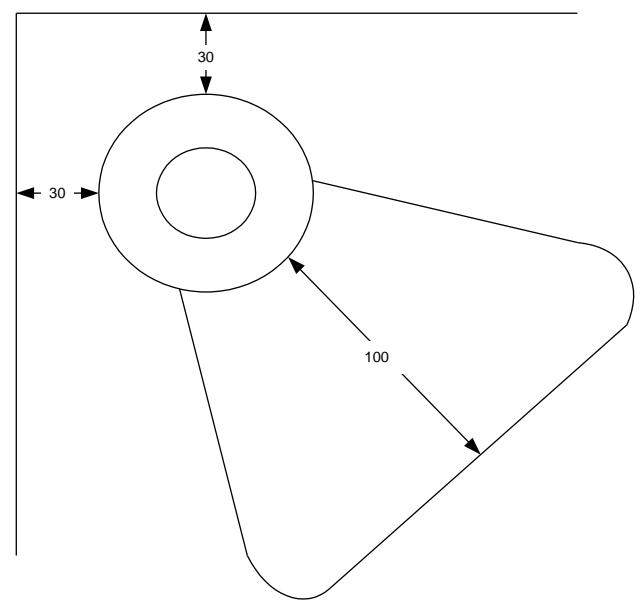

Avständskrav füreligger bara när braskaminen placeras intill brännbart material. Se nedanstäende illustration. Om braskaminen ska stà intill en murad vägg eller andra ej brännbara material finns inga krav pà säkerhetsavständ. Für att underlätta rengôringen och utnyttja konvektorluften optimalt rekkommenderar vi dock att du har ca 5-10 cm avständ till väggen. Avständ till brännbart material Bakom kaminen Bakom kaminen Vid Âtsidan Avständ til mobler ved halvisoleret hôrninstallation rôkrôr 17 cm 12cm 30cm 45 cm 100 cm *med halvisoleret rôkrôr Bagside / behind / hinten À 7 17 /*12 #

Le- 30 Obs! Det är viktigt att braskaminen installeras pà ett golv med tillräcklig bärighet. Om den befintliga konstruktionen inte uppfyller de här kraven mâste golvet frstärkas pà lämpligt sätt (t.ex. med hjälp av en platta som fôrdelar belastningen ôver en stôrre yta) fr att uppnà detta. Om braskaminen ska placeras pà ett brännbart underlag som tex. trägolv eller heltäckningsmatta mâste du fôrst lägga ett icke brännbart underlag emellan. Golvplattans storlek beror pà hur stor braskamin du har och plattan ska gà minst 30 cm framfôr och 15 cm pà var sida om braskaminen.

Vid leverans frân fabriken är Aduro 1.4 fôrsedd med ett rôkrôr hôgst upp. Om du vill leda ut rôken pà kaminens baksida tar du av den runda plâten frän bakplâten längst upp pà kaminen och byter sedan ut rôkstosen (som sitter vid toppanslutningen ovanpà kaminen) mot täckpläten (som täcker den bakre utgängen). Toppavgängen avslutas med en dekorationsplät, som ligger i asklädan. Till Aduro braskaminer används ett rôkrôr med en diameter pà 150 mm.

2.3 Anslutning till murad skorsten

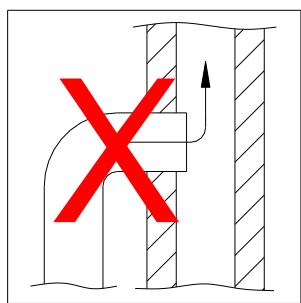

Om braskaminen ska anslutas till en murad skorsten används den bakre utgängen eller ett bôjt rôkrôr via toppanslutningen. Mät noga och gôr sedan häl i skorstenen. Sätt väggenomfôringen pà plats och täta muren med murbruk. Ställ sedan dit braskaminen och montera fast rôkrôret. Lägg en tunn packning mellan rôkrôret och väggenomfôringen fôr att täta anslutningen. Rôkrôret ska gà 5-10 cm in i väggenomfüringen, men fàr inte gà sà längt in att den blockerar skorstensüppningen (se figur nedan).

Braskaminen kan vara ansluten till samma skorsten som flera andra värmekällor. Men innan du gôr det mâste du kontrollera vilka regler som gäller.

3.0 Elda i braskaminen

3.1 Viktiga säkerhetsanvisningar

° _Braskaminen blir varm under drift och bôr därfôr hanteras med fôrsiktighet. ° __Fôrvara aldrig lättantändliga vätskor som bensin i närheten av braskaminen och använd aldrig lättantändliga vätskor fôr att fà eld i kaminen. + Tôm aldrig asklädan när braskaminen är varm. Det kan ligga glôd i asklädan upp till 24 timmar efter att elden har slocknat. Vänta därfôr med atttômma asklädan tills du är säker pà att det inte finns nägon glôd kvari lädan. ° _Luckan ska vara stängd när braskaminen används. Under de fürsta minuterna efter att du har tänt kan du dock lämna luckan pà glänt. + _l'händelse av soteld ska du stänga samtliga spjäll pà braskaminen och tillkalla brandkären.

Alla sorters ved, säsom bjôrk, bok, ek, alm, ask, barrträd och fruktträd kan användas som bränsle i kaminen. Olika träslag har olika densitet, ju hôgre densitet veden har desto hôgre är energivärdet. Hôgst densitet har bok, ek och bjôrk. Vi rekommenderar att du använder tr som har kluvits och sedan fôrvarats utomhus under tak i minst ett àr. Trä som fôrvaras inomhus har en tendens att bli fôr torrt och brinner därfôr fôr snabbt. Träden ska helst fällas om vintern, dà en stor del av träets fukt har dragits ner i rôtterna. Für att uppnà optimal fôrbränning bôr träets fukthalt inte ôverstiga 18 procent, vilket motsvarar ca 1 àrs fôrvaring utomhus under tak. Träets fukthalt kan mätas med hjälp av en fuktmätare eller genom att smôrja in ena änden av ett vedträ med diskmedel och därefter blàsa i andra änden. Om tréet är tillräckligt torrt bildas säpbubblor. Träet ska klyvas i bitar med en diameter pà ca 10 cm och längden ska vara max. 36 cm. Om du använder alltfôr fuktig ved minskas kaminens värmeeffekt avsevärt och partikelutsläppen ôkar. Det är férbjudet att elda lackerat och impregnerat trä, spänplattor, papper och annat avfall. Fossila bränslen fr inte användas. Eldning av sädant material skadar säväl miljôn som braskaminen och din hälsa.

3.3 Hur tänder jag braskaminen?

Tändningen spelar stor roll när du vill uppnà snabb och effektiv fôrbränning.

1) Bôrja med att üppna primärspjället/startspjället längst ner under luckan och

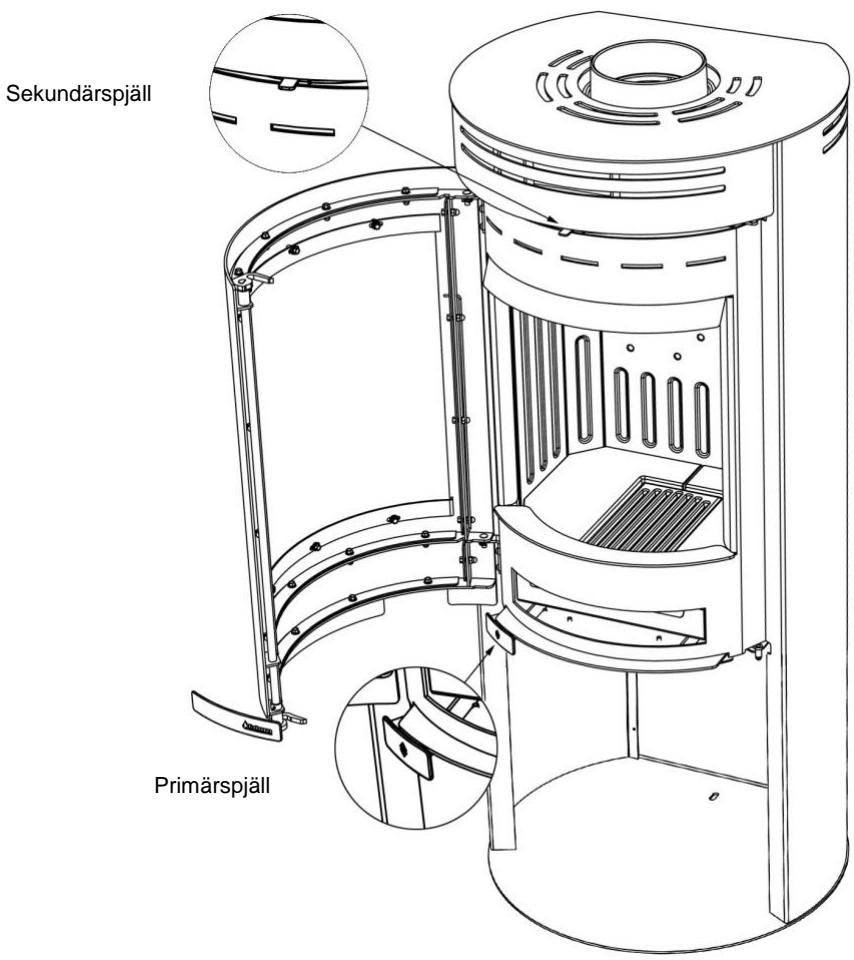

sekundärôppningen/sekundärspjället hôgst upp bakom luckan. Primärspjället används i bôrjan für att fà fyr pà brasan, medan sekundärluften häller brasan vid liv. Nedanstäende figur visar braskaminen sedd framifrän och var spjällen sitter.

2) Lägg ett vedträ pà tvären i brännkammaren och placera tvà tändbriketter ovanpä. Tänd briketterna

och lägg sedan genast ett nytt vedträ direkt ovanpä briketterna och ett par smà trästickor pà tvären ovanpä. Det mäste kunna komma luft till briketterna, men vedträna ska ligga tätt inop och "värma“ varandra.

3) Lätluckan stà ôppen ca 1 cm tills glaset är sà varmt att du inte längre kan rôra vid det. Stäng sedan luckan.

När det finns klara, synliga flammor och elden har tagit bra fart, stäng primärspjället längst ner under luckan. Sekundärspjäll Obs! Handtagen blir varma när braskaminen används. Använd därfôr den medfôljande handsken till att skôta kaminen. Pà www.adurofire.se finns en film med tips om hur du tänder och eldar i braskaminen.

3.4 Fôrsta eldningen

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves i mindre stykker og bruges ved farste optænding. De fürsta gängerna du använder braskaminen kan det férekomma rôk och dälig lukt frän braskaminen, vilket är helt normalt. Det beror pà att den värmebeständiga lacken härdas. Se till att vädra tillräckligt i rummet under den här tiden. Det är ocksà viktigt att elda fôrsiktigt de tvà till tre fôrsta gängerna, eftersom braskaminen längsamt utvidgas. Du bôr ocksè känna till att kaminen under uppvärmning och nedkyining kan avge sà kallade ”klickljud", ungefär som när du häller kokande vatten i en diskho. Detta beror pà de stora temperaturskillnader som materialet utsätts fôr.

Fürsta gängen du eldar bôr du använda ca 1 kg ved och det är ocksä en bra idé att lâta luckan stà pà glänt och inte stänga den fôrrän kaminen har svalnat. Detta ska gôras fôr att fôrhindra att packningen klistrar fast pà själva kaminen.

3.5 Hur eldar jag i braskaminen?

Braskaminen är avsedd für intermittent fôrbränning. Det betyder att varje eldning fàr brinna ner till glôd innan man eldar pà igen. Fôr att fà bästa tänkbara férbränning ska du reglera effekten{värmemängden med hjälp av bränslet. Smà vedträn ger kraftigare forbränning än stora vedträn, eftersom ytan är stôrre och veden avger mer gas. Dessutom avgôrs férbränningen ocksä av mängden ved i brännkammaren. Till normal användning bôr du inte lägga in mer än tvà vedträn i taget. Om du vill uppnà hôgre effekt kan du lägga in mer ved. Den nominella värmeeffekten uppnàs genom att elda ca 1,5 kg ved per timme.

Sekundärspjället sitter ôver ôppningen och bakom luckan. Det ska alltid vara ôppet när du eldar i braskaminen. Med det här spjället kan du anpassa braskaminen till skorstensdraget och ônskad värmeeffekt. Dra spjället àt hôger für att ka lufttillfôrseln och àt vänster für att minska den. Under normala fôrhällanden fungerar braskaminen när spjället är mellan 60 och 100 procent ôppet. Skjut aldrig spjället sà längt ât vänster att flammorna slocknar. Du ska alltid kunna se flammor, dà vet du att férbränningen är ren och effektiv. Für làg lufttillfôrsel kan leda till dälig férbränning, hôga emissioner och en dälig fôrbränningsgrad. Rudeskyllet, der forhindrer sod pà glasset, styres ligeledes af dette spjæld. Hvis man gnsker at betjene ovnen med laveste ydelse — dvs. Omkring 3 KW skal man lukke sekundær spjældet næsten helt, 45 minutter efter at træet er fyret ind. P à dette tidspunkt er der kun fà flammer og ovnen kan brænde rent ved hjælp af tertiærluften bagerst i brændkammeret. Aduro-nyckel: Den här nyckeln medfôljer kaminen och används fôr att skôta sekundärspjället. Nyckeln sätts fast pà ’handtaget“ sà att du kan justera lufttillfôrseln frân sida till sida. Dra spjället ât hôger für att ôka lufttillfôrseln och ât vänster fôr att minska den.

När du lägger in ny ved ska du ôppna primärspjället som sitter längst ner under luckan. Lât spjället vara ôppet tills elden har tagit fart. Für att utnyttja bränslet optimalt kan du vänta med att lägga pà ny ved tills glôden är sà liten att du mèste ôppna primärspjället i ca 2 min. fôr att fà fyr pà de nya vedträna. Om du vill undvika att det yr aska ur kaminen när du ôppnar luckan für att lägga i ny ved kan du ôppna primärspjället under luckan ca 1 minut innan du ôppnar luckan. Dà ôkar draget genom kaminen och det är inte lika sannolikt att aska faller ut. Obs! Om du eldar fôr kraftigt i braskaminen och fôrbränner mer än ca 3,4 kg ved i timmen finns det risk fôr att lacken pà kaminen missfärgas och senare faller av. Det gär att lacka om kaminen, men detta täcks inte av tilverkarens garanti. Andra skador pà kaminen som beror pà alltfôr kraftig eldning täcks inte heller av garantin.

3.8 Aduro-tronic-automatik

Den patentsôükta och automatiska funktionen Aduro-tronic kan skôta braskaminen ât dig. Du behôüver dà bara tänka pà att lägga in torr ved i kaminen och aktivera automatiken. Därefter fixar Aduro-tronic resten och du kan njuta av flammorna och den effektiva fôrbränningen. Aduro-tronic er en manuel betjent mekanisk opstartsanordning, der fungerar helt utan elanslutning. Obs! Det är viktigt att alltid använda torr ved i rätt storlek fôr att uppnà optimal férbränning.

3.8.1 Sà här använder du Aduro-tronic

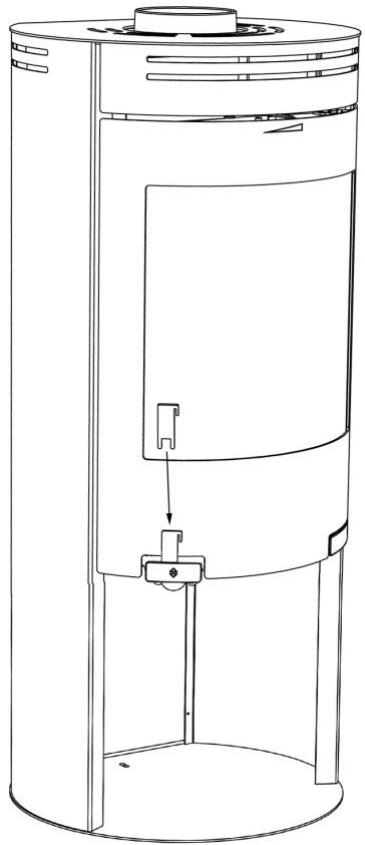

När du tänder brasan Fürsta gängen braskaminen tänds behôver den fà sà mycket primärluft tillfôrd som môjligt fôr att kunna tända brasan. Därfôr kan primärspjället hällas "tvängsôppet”. Det gôrs genom att du drar primärspjället ända fram och därefter sâtter Aduro-nyckeln i kläm (se figur). När kaminen är varm och det finns ett lager glôd pà botten av brännkammaren kan du ställa Aduro-tronic i det automatiska läget och ta bort Aduro-nyckeln. Alternativt kan du lâta luckan stà pà glänt de fôrsta minuterna under upptändningen (utan nyckel). När du fyller pà ved Varje gäng du lägger pà ny ved i braskaminen mâste du tillfôra primärluft i lagom mängd under de fürsta minuterna. Det är dock ocksà viktigt att inte tilféra primärluft under alltfôr làng tid. Detta är nôdvändigt für att forbränningen ska bli optimal. Aduro-tronic-automatiken bryter tillfôrseln av primärluft vid lämplig tidpunkt. Du aktiverar automatiken genom att dra ut primärspjället varje gäng du lägger in ny ved. Aduro-tronic-automatiken stänger sedan spjället gradvis efter fôrprogrammerad tid. Justering av Aduro-tronic-automatiken Automatiken är fürinställd sà att primärluften bara tillfôrs under de fürsta fem minutera. Den här inställningen används när braskaminen testas pà Teknologisk Institut fr eldning med ved i "standard“-storlek som har optimal fukthalt, max 18%. Standardstorleken pà ved är ca 30 cm längd och ca 10 x 10 cm tjocklek. Vid testet används ocksä en "standard“-skorsten. | verkligheten kan fôrhällandena se annorlunda ut. Därfôr har du môjlighet att ställa in Aduro- tronic-automatiken utifrän just dina fôrhällanden. Om du vill att primärspjället ska stängas lite lngsammare (t.ex. om du har lite mindre drag i skorstenen, om veden är stôrre eller om du inte vill behôva fylla pà ved lika ofta): Justera skruven pà framsidan av justeringsbeslaget med en liten insexnyckel, sà att spjället stängs längsammare. Om du vrider skruven ât hôger fürlängs stängningstiden, medan den fôrkortas om du vrider àt vänster. Aduro-tronic mà ikke lukke pà mere end 6 minutter.

3.9 Ventilation/frisklufttillfôrsel

Für att braskaminen ska fungera optimalt mâste frbränningen tillfôras luft. Därfôr àr det viktigt att det kan komma in tillräckligt med luft i det rum där braskaminen stèr. Täâta hus, kraftiga fläktar och ventilationsanläggningar kan skapa undertryck kring braskaminen, vilket ger rôklukt och dälig frbränning. | sädana fall är det nôdvändigt att ôppna ett fünster für att tillfôra luft till forbränningen och jämna ut undertrycket. Du kan ocksà sätta in en luftventil i det rum där braskaminen stàr. Mängden fôrbränningsluft som gär ât till fôrbränningen är ca 25 m5/h.

Data für beräkning av skorsten: Träd Rôkgastemperatur uppmätt vid [20 °C] 289 Rekommenderat skorstensdrag [mbar]/P a] 0,12/12 Rôkgas, massaflôde [g/s] 4,42 Den optimala férbränningen uppnès vid ett konstant skorstensdrag pà 0,10 till 0,14 mbar, uppmätt i rôkrôret ovanfür kaminen. Det finns mänga faktorer som päverkar skorstensdraget, bland annat utomhustemperatur, vindstyrka och omkringliggande byggnader. Minsta rekommenderade skorstenslängd är 3,5 m och lämplig tvärsnittsarea är 150-200 cm? (150-160 mm i diameter). Om det inte gär att fà tillräckligt bra skorstensdrag pà naturlig väg kan du montera en rôksugare pà skorstenen. Om skorstensdraget är für starkt kan du montera ett spjäll som reglerar det. Kontakta sotaren pà orten für närmare rädgivning om detta. Skorstenen skal være sà hgj, at trækforholdene er i orden — over 12 pascal. Hvis det anbefalede skorstenstræk ikke opnäs, kan der opstà problemer med rag ud af lägen ved fyring.

Om skorstenen är fôr làg, otät eller bristfälligt isolerad kan det uppstà problem med skorstensdraget (lt sotaren bedôma det). Draget ska vara ca 0,10-0,14 mbar für att ge tillfredsställande fôrbränning och fôrhindra rôkutsläpp. Om sotaren gôr bedômningen att draget är tillräckligt och du ändà har problem med att fà fyr i kaminen, kan du prova att férlänga tändfasen/använda flera tunna stickor, sà att skorstenen värms upp ordentligt helt igenom. Skorstenen drar inte optimalt fôrrän den är ordentligt varm. Tändfasen kan fôrlängas genom att du använder massor av stickor samt 1-2 tändbriketter. När du har fâtt ordentlig glôd fyller du pà med 2-3 torra vedträn.

5.0 Underhäll av braskaminen

Packningar Med tiden blir packningarna slitna och bôr dà ses üver. Om de är otäta bôr de bytas. Glas Fuktig ved kan ge sotfläckar pà glaset. Du kan enkelt torka bort dem med en fuktig trasa som du doppar i kall aska frän kaminen och gnider pà det sotade glaset. Det finns även rengôringsmedel som är särskilt avsedda fôr borttagning av sot pà glaset, fx Aduro Easy Clean svampen. Brännkammaren De gula plattorna i brännkammaren slits naturligt och bôr bytas ut när de har fâtt sprickor som är mer än en halv centimeter stora. P lattornas hällbarhet beror pà hur mycket och hur kraftigt kaminen används. Du kan själv byta plattorna som levereras i färdiga set. Du kan ocksà kôpa hela plattor sà att du själv kan kopiera de utslitna plattorna. Om du vill ha mer information fàr du gärna besôka www.aduroshop.com. Aska Tôm asklädan innan den blir helt full. Lämna alltid ett lager aska i botten av kaminen. Det isolerar brännkammaren och gôr det enklare att tända brasan. Rengôring av braskaminen Kaminens yta är lackad med värmebeständig Senotherm®-lack. Den bevaras bäst om du bara dammsuger pà den med ett litet munstycke med mjuka borst eller dammar av den med en torr och mjuk trasa. Använd inte vatten, sprit eller andra lôsningsmedel, eftersom det avlägsnar lacken. Braskaminens insida och rôkrôr kan rengôüras genom luckan och eventuellt genom rükrôrets rensningsôppning. Det gèr ocksà att ta bort rôkrôret fràn kaminen och rengôra det. Du bôr rengôra braskaminens insida och rôkrôr varje àr eller oftare om sà behôvs, beroende pà hur mycket kaminen används. Du kan äâven be sotaren utfôra det här arbetet. Reparation av ytheläggningen Om det blir repor i ytbeläggningen eller om den slits ner kan du efterbehandla den/fräscha upp ytan med den ursprungliga Senotherm®@-lacken pà sprayburk. Den finns i bâde svart och grâtt hos din lokala âterfürsäljare. Obs! Utfôr allt underhäll pà braskaminen när den är kall. Reservdelar och ej godkända ändringar Du fàr endast använda originaldelar till braskaminen. Läs mer pà www.aduroshop.com. Det är férbjudet att genomfôra ej godkända ändringar pà braskaminen, eftersom det innebär att den inte längre uppfyller de godkända specifikationerna.

Till Aduro braskaminer erbjuds ett brett sortiment av tillbehôr: e __ Eldningsverktyg Vedkorgar i filt, PET och läder Vedkorgar Säkerhetsgrind Brikettkorg och askhink Golvplattor i glas och stäl Rôkrôr Aduro Easy Firelighter Aduro Easy Clean svamp

7.0 Reklamationsrätt och garanti

l'enlighet med gällande konsumentkôplag har kunden râtt att reklamera braskaminen inom tvà àr frân inkôpsdatum. Kvitto med datum gäller som bevis. Reklamationsrätten tâcker inte skador som har orsakats av felaktig installation eller användning av braskaminen. Reklamationsrätten omfattar inte heller lIôsa delar eller slitdelar (eldfasta stenar, glas, packningar, skenor, gjutjärnsgaller och handtag), eftersom dessa slits genom vanlig användning. De här delarna kan kôpas som reservdelar.

7.1 Garantiregistrering pà nâtet (gratis)

Aduro ger dig müjlighet att utôka ovanstäende garanti pà braskaminen frân tvà till fem àr. Du kan bara gà in pà vàr hemsida www.adurofire.se och registrera din nya braskamin i vàr garantidatabas. Garantin träder i kraft sà snart du har fylit i alla datafält. Du mèste registrera braskaminen inom en mänad frân det att du har kôpt den.
