BRUGSANVISNING 1.4 ADURO

Tillykke med din nye Aduro brændeovn!

For at få mest mulig glæde og nyttte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen grundigt, inden brændeovnen installereres og tages i brug.

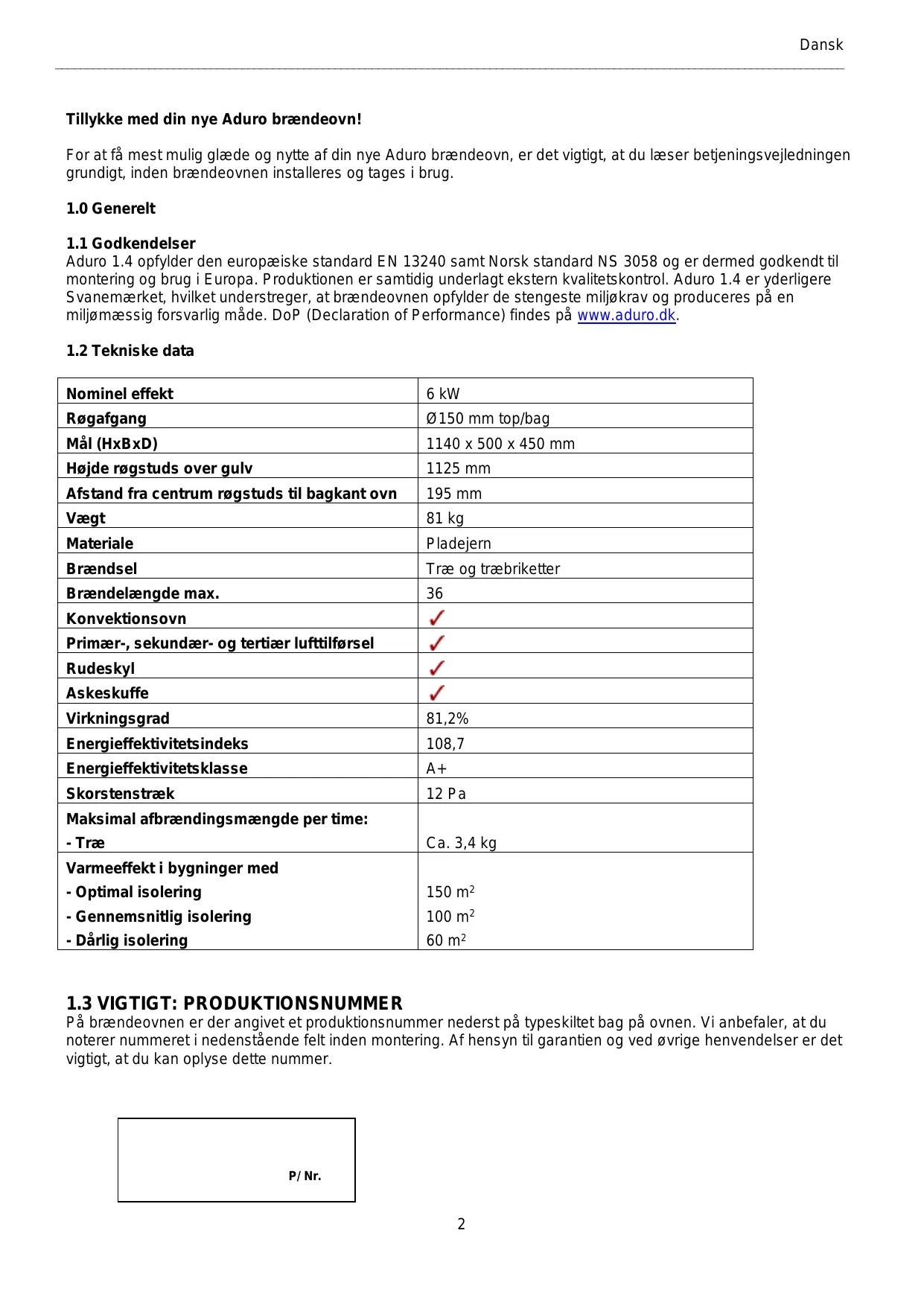

1.0 Generelt

1.1 Godkendelser

Aduro 1.4 opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er dermed godkendt til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Aduro 1.4 er yderligere Svanemærket, hviket understreger, at brændeovnen opfylder de stengeste miljørkrav og produceres på en miljømæssig forsvarlig在这方面。DoP (Declaration of Performance)finds på www.aduro.dk.

1.2 Tekniske data

Nominel effekt	6 kW
Røgafgang	Ø150 mm top/bag
Mål (HxBxD)	1140 x 500 x 450 mm
Højde røgstudsvor gulv	1125 mm
Afstand fra centrum røgstudsvtil bagkant oven	195 mm
Vægt	81 kg
Materiale	Pladejern
Brændsel	Træ og træbriketter
Brændelændge max.	36
Konvektionsovn	✓
Primær-, sekundær- og tertiær lufttilførsl	✓
Rudeskyl	✓
Askeskiffe	✓
Virkningsgrad	81,2%
Energieeffektivitsindeks	108,7
Energieeffektivitsklasse	A+
Skorstenstræk	12 Pa
Maksimal afbrændingsmændge per time: - Træ	Ca. 3,4 kg
Varmeeffekt i bygninger med
- Optimal isolering	150 m²
- Gennemsnitlig isolering	100 m²
- Dårlig isolering	60 m²

1.3 VIGTIGT: PRODUKTIONSNUMMER

På brændeovnen er der angivet et Produktionsnummer nederst på typeskiltet bag på ovenen. Vi anbefaler, at du noterer nummeret i nedenstäende felt inden montering. Af hensyn til garantien og ved øvrige henvendelser er det vigtigt, at du kan oplyse dette nummer.

P/Nr.

1.4 Hjemtransport

Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne løse dele fra brændkammeret, dvs. støbejernsrist og løse ildfaste sten, samt tage askeskuffen ud. Alternativt kan du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med overskudsemballage, SSE de løse dele fastholdes.

Brug venligst træ fra emballeringen til første optænding. Plasticemballagen smides ud.

2.0 Installation af brændeovnen

Du på gerne selv installerere din brændeovn – det kan dog anbefales at tage din skorstensfejer med på råd. Det er vigtigt at[vare opmærksom på, at alle lokale forordninger og regler, inklusive dem der henvisser til nationale og europæiske standarder, skal overholds ved installation af brændeovnen. Du kan øgsøge råd om installation hos din forhandler.

Bemerk: Brændeovnen ma førstages i brug, nár den er godkendt af den lokale skorstensfejer.

PROVNINGSATTEST

After godkendelse skal skorstensfejeren underskrive provningsattesten (se side 10), som dokumentation for, at ovnen opfylder miljokravene i henhold til Brændeovnsbekendtgorelsen, der tradte i kraft 1. Juni 2008.

Kun Near ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstænde skema og illustration. Stär brændeovnen op ad en murstensvæg aller andere ikke brændbare materialer, er der ingen minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det dog at holde cirka 5-10 cm afstand til væggen.

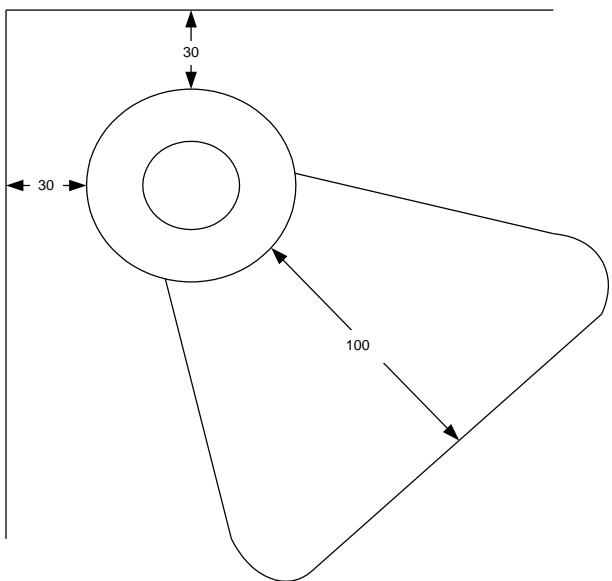

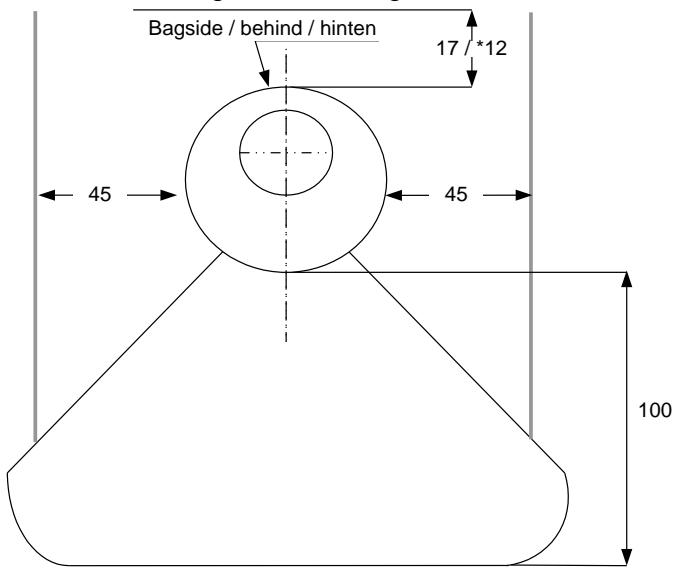

Afstand til brændbart materiale

Bag ovn	Bag ovn med isoleret røgrør	Hjørneopstilling	Ved sider af ovn	Møbleringsafstand foran ovn
17 cm	12 cm	30 cm	45 cm	100 cm

*Ved brug af isoleret røgrør

Bemerk: at brændeovnen skal installereres på et gulv med tilstrækkelig bæreevne. Hvis den eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum dække 30 cm foran brændeovnen og 15 cm til hvr side. I Norge er det ikke et krav, at golvplattan skal jegke 15 cm till var sida. Vi anbefaler imidlertid, at golvplattan minimum dekker 5-10 cm till sidan.

2.2 Rortilslutning

Aduro 1.4 er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af bagpladen øverst bag på ovenn og derefter byttes røgstudsen (der sidder ved topafgangen oven på ovenn) med dækpladen (der dækker bagudgangen). Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen.

Til Aduro brændeovne anvendes et røgrør med en diameter på 150 mm.

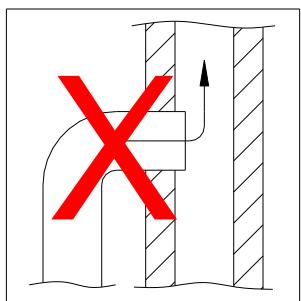

2.3 Tilslutting til muret skorsten

Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen erer et buet rgrr via topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter placeres brændeovnen, og rgrret sættes på plads. Der ægges en tynd pakning mellem rgrr og murbøsning for at tætne samlingerne. Rgrret skal gå 5-10 cm ind i murbøsningen, men mA ikke gå ind og blokere for abningen i skorstenen (se illustration nedenfor).

Læs eventuelt mere om de danske regler i Bygningsreglement for smahuse udgivet af Byggestyrelsen. Brændeovnen kan tilsluttes til en skorsten med flere pamonterede varmekilder.

3.0 Fyring i brandeovnen

3.1 Vigtige sikkerhedsoplysninger

• Brændeovnen bliver varm under brug, og der skal derfor advises fornøden forsigtighed.
  Opbevar aldrig let antaendelige vaesker som benzin i nahrheden af brændeovnen og anvend aldrig let antaendelige vaesker til at antende brændet i brændeovnen.
  Tom aldrig askeskuffen, nar brandeovnen er varm. Der kan ligge gloder i askeskuffen i op til 24 timer after, at ilden er gaget ud. Vent derfor med at to mme askeskuffen til du er sikker pa, at der ingen gloder er i asken.
  Lagen skal vare lukket, mens brændeovnen bruges. Kun de første minutter under optænding kan lagen stæ pa klem.
  I tilfælde af skorstensbrand: luk alle spjeld på brændeovnen og ring til brandvæsenet.

Træ og træbriketter. Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 År udendørs under tag. Træ, der opbevares indendørs, har tendens til at blive for tør og dermed afbrænde for hurtigt. Traet skal helst fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rddderne. For at opnå optimal afbrænding ma træets fugttighed ikke overstige 18%, hvilket svarer til ca. et árs opbevaring udendørs under tag. Træets fugttighed kan måles ved hjælp af en fugtmålær ell ved at smøre opvaskemiddel i den ene ende af træet og puste i den,anden Ende.Hvis træet er tør nok, vil derkommen sæbebobler. Traet kloves i stykker med en diamater pa ca. 10 cm og en brændelængde på max 36 cm.Ved anvendelse af for fugttig træ reduceres ovenens virkningsgrad betydeltigt og partikelemissionen øGES.

Det er forbudt at afbrænde lakeret træ, imprægneret træ, spanplader, papir og andet affald. Afbrænding af disse materialer skader bade miljøet, brændeovnen og dit helbred. Fossile brændsler mA ikke anvendes.

3.3 Hvordan taender jeg op i min brændeovn?

Optændingen er meget afgorende for en hurtig og effektiv start pa forbrændingen.

1) Abn for opstartsspjeldet/primaerspjeldet nederst under lagen og sekundærluften/sekunderspjeldet overst bag lagen. Primerspjeldet bruges i starten til at få balet i gang, mens sekundærluften holder bålet ved lige. Nedenstående illustration viser brændeovnen set fra fronten med angivelse af spjeldene.
2) Læg et kløvet stykke træ pa tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ pa tværs ovenpå. Der skal kinnekommen luft til briketterne samtidig med, at træstykkerne skal ligge tæt og "varme" hinanden.
3) Hold lagen ca. 1 cm på klem, indtil glasset er sö varmt, at du ikke længere kan røre det. Luk herefter lagen. När der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lagen.

Bemerk: betjeningsgrep bliver varme, nár brændeovnen bruges. Anvend derfor den medfolgende handske til betjening af ovenen.

På www.aduro.dk/ www.aduro.no kan du finde en film, som giver råd om optænding og fyring i brændeovnen.

3.4 Første optænding

Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national bestemmelse vedr. bortskaffelse af affald. Traet fra emballagen kan eventult saves i mindre stykker og bruges ved første optænding.

De feste gange brændeovnen anwendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er ganske normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig uduftning i/DDne periode. Det er ligeledes vigtigt at fyre forsigtigt de feste 2-3 gange, da brændeovnen herved kan udvide sig langsomt.

Desuden bør du vare opmaerksom på, at ovenen under opvarmning og nedkøling kan give nogle sakaldte

"Klikkelyde", a la nár du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes for.

Under feste optaending, som bør foretages med ca. 1 kg træ, er det ligeledes en god ide at lade lagen stæ pæklem, og den må ikke lukkes, for ovnen er kold. Dette bør gores for at forhindre, at pakningen klistrer fast pæ delve ovnen.

3.5 Hvordan fyrer jeg i min brændeovn?

Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hvver pafyring brændes ned til gloder, fcr der genpafyres.

For at fä den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas. Dernæst afgør mængden af træ i brændkammeret ogsa forbrændingen. Til normal brug bør du ikke lægge mere end to stykker træ ind. Hvis du ønsker en hj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås ved at pafyre ca. 1,5 kg træ pr. time.

3.6 Sekundærspjæld

Sekundaerspjaeldet overst bag lagen skal altid vare abent, mens der fyres i brændovnen. Med dette spjaeld kan du tilpasse brændovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned. Brændovnen fungerer under normale omstændigheder med dette spjaeld mellem 60% og 100% abent. Du ma aldrig lukke SSE langt ned for luftspjaeldet, at flammerne gár ud. Der skal altid vare synlige flammer for at opn à en ren og effektiv forbrænding. For lav lufttilforelse kan fere til dãrlig forbrænding, hje emissioner og en dãrlig virkningsgrad.

Rudeskyllet, der forhindrer sod på glasset, styres ligeledes af dette spjæld.

Hvis man ønsker at betjene ovnen med laveste ydelse - dvs. omkring 3 kW skal man lukke sekundaerspjældet næsten helt, 45 minutter after at træet er fyret ind. På dette tidspunkt er der kun få flammer og ovnen kan brænde rent ved hjælp af tertiaerluften bagerst i brændkammeret.

Aduro-nogle:ienne nogle medfolger ovnen og har til formål at lette betjeningen af sekundærspjældet. Nøglen pamonteres „grebet", sá du nemt kan justere lufttilførslen fra side til side. Mod hjre skruer du op for lufttilførslen og mod venstre skruer du ned.

3.7 Primaerspjaeld

Nár du lægger nyt træ ind, skal der Åbnes for primærspjældet nederst under lagen, indtil ilden har fæt rigtig fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er SSE lille, at det er nødvendigt at abne for primærspjældet i ca. 2 min. for at fæ ild i de nye brændestykker.

For at reducere risikoen for at der kommer aske ud af ovenen, när lagen abnes for indfyring af nyt træ, er det en god ide at abne primærspjældet nederst under lagen ca. 1 minut før lagen abnes. Dette resulterer i øget træk gennem ovenen og reducerer risikoen for, at aske drysser ud.

Bemerk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,4 kg træ i timen, er der risiko for, at lakken på ovenen misfarves og senere falder af. Ovnen kan senere afterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes er andre skader på ovenen der skyldes overfyring ikke dækket af garantien.

3.8 Aduro-tronic

Den patentanmeldte automatik Aduro-tronic kan betjene brændeovnen for dig. Du skal säledes kun tænke på at lægge tør træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic resten, og du kan nyde flammerne og den effektive forbrænding. Aduro-tronic er en manuel betjent mekanisk opstartsanordning, der virker.uden tilslutning af strøm.

Bemerk: det er vigtigt altid at bruge tørtræ i rigtg størrelse for at opnå den optimale forbrænding.

3.8.1 Sādan betjenes Aduro-tronic

Ved optaending

Ved første optænding af brændedeovnen er der behov for, at den kan få tilførmtaksimal mængde primæluft for at antænde bålet. Derfor kan primærspjældet holds "tvangsæbent". Dette gøres ved at trække primærspjældet helt frem og dernaest sætte Aduro-nøglen i klemme (se illustration). Nær ovnen er varm, og der er skabt et glødalag i bunden af brændkammeret, kan Aduro-tronic sættes i automatik position, dvs., at Aduro-nøglen fjernes.

Alternativek van du lade lagen sta paa klem de forste minutter af optændingsfasen (uden nogle).

Ved indfyring

Hver gang der lægges nyt træ ind i brændeovnen, skal der tilfores primærluft i en noje afmål't mængde de forste minutter. Det er dog ogsa vigtigt, at primærluften ikke tilfores i for lang tid. Dette er nødvendigt for at sikre optimal forbrænding. Aduro-tronic sørger for at lukke primærluften i det rigtige tempo. Du aktiverer automatikken ved at trække primæerspjaeldet ud, hver gang der lægges brænde ind. Aduro-tronic automatikken vil derefter lukke spjaeldet gradvist after den forprogrammerede tid.

Regulering af Aduro-tronic automatikken

Automatikken er forudindstillet, sä primæluften lukker i lobot af de første 5 minutter. Denne indstilling er brugt under test af brændedeovnen på Teknologisk Institut med brænde i "standard" störrelse og i optimal fugtighed på max 18%. Standard störrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er och anvendt en "standard" skorsten til testen. I praksis kan

disse forhold ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primæluften skal lukke lidt langsommere: (fx hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne) Juster skruen på frontsiden af styringsbeslaget med en lille unbraconøgle, SSEukningen sker langsommere. Hvis skruen drejes til hjre forlænges lukketiden og mod venstre afkortes lukketiden. Aduro-tronic må ikke lukke på mere end 6 minutter.

3.9 Ventilation/frisklufttilforsel

For at brændeovnen virker optimalt, skal der tilfores luft til forbrændingen. Derfor skal der kinne komme tilstrækkeligt med luft ind i rummet, hvor brændeovnen star. Tætte huse, kraftige emhætter og ventilationsanlæg kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dārlig forbrænding. I disse tilfælde vil det være nɒdvendigt at ábne et vindue for at tilfo re luft til forbrændingen og udligne undertrykket. Alternativt kan du anbringe en luftrist i det rum, hvor brændeovnen star. Den luftmængde, der bruges til forbrændingen, er ca. 25 m³/h.

4.0 Skorstenen

Data til beregning af skorsten:

	Træ
Røgtemperatur mål't ved [20°C]	289
Skorstenstræk ved prøvningeffekt [mbar]/[Pa]	0,12/12
Røggasmasseflow [g/s]	4,42

Den optimale forbranding opnåes ved et konstant skorstenstræk på 0,10 til 0,14 mbar mål't i røgræt over ovennen. Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen udenfor, vindstyrke og omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.

Skorstenen skal vare sa hoj, at trakforholdene er i orden - over 12 pascal. Hvis det anbefalede skorstenstræk\ ikke opnas, kan der opstä problemer med røg ud af lågen ved fyring.

4.1 Dárligt træk i skorstenen

Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad skorstensfejeren vurdere det). Trækket skal ære ca. 0,10 - 0,14 mbar for at give en tilfredsstillende forbrænding og forhindre røgudslip.

Hvis skorstensfejeren vurderer, at trækket er i ordin, og du stadig har problemer med optændingen, kan du prove at forlændge optændingsfasen/bruge flere tynde optændingspinde, SSEskorstenen varmes godt igennem.

Skorstenen trækker først optimalt, nær den er varm. Optændingsfasen kan forlænges ved at bruge masser af optændingspinde samt 1-2 optændingsblokke. Nær der er dannet glødlag, fyldes 2-3 stykker tørt, kløvet brænde på.

5.0 Vedligeholdelse af brændeovnen

Pakninger

Med tiden bliver pakningerne slidte og bør derfor efterses. Er de utætte, bør de skiftes.

Glas

Vadt trae kan give sodpletter pa ruden. De fjernes dog let med en fugtg klud, som du dypper i kold aske fra ovenen og gnider pa det tilsodee glas. Der findes ogsa rengoringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean svampen.

Brændkammeret

De gule plader i brændkammeret slides naturligt og bør udskiftes,ningar derkommen revner på mere end en halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte pladerne, som fås i færdige sæt. Se info på www.aduroshop.com. Du kan øgså kobe hele plader, SSE du selv kan kopiere de slidte plader.

Aske

Tom askskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovenen, da det isolerer brændkammeret og gør det nemmere at tænde op.

Rengring af brændeovnen

Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot støvugs med et lille mundstykke med blnde børster eller støves af med en tør blød klud. Brug ikke sprit aller andre oplosningsmidler, da dette vil fjerne malingen. Brændedeovnen mA seks rengøres med vand.

Brændeovnens indre og røgrør kan rengøres gennem lagen og eventuelt gennem renseåbning i røgrøret. Den øverste ildfaste sten (røglederpladen) kan fjernes. Røgrøret kan øgså fjernes fra ovenen og renses. Rengring af brændeovnens indre og røgrør bør foretages árligt eller hvis nødvendigt oftere i relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan øgså bestilles ved skorstensfejeren.

Reparation af overfladen

Fár du en ridse i eller bliver overfladen pà din brændeovn slidt ned, kan den let afterbehandles/opfriskes med den originale Senotherm® lak pà spraydase. Den fãs i bâde sort og gra hos din lokale forhandler.

Bemark: al vedligeholdelse af brændeovnen bør kun ske, nar den er kold.

Reservedele og uautoriseret ændring

Der mA kun anwendes originale reservedele til brændeovnen. Læs mere på www.aduroshop.com. Enhver u autoriseretænding af brændeovnen er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer.

6.0 Tilbehør

Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:

Pejsesæt
- Brændekurve i filt, PET og laeder
Brændespande
Pejsegitter
Briketkasse og askespand
Gulplader i glas og stal
Rgrr
- Aduro Easy Firelighter
- Aduro Easy Clean

7.0 Reklamationsret og garanti

I henhold til købeloven gælder reklamationsretten i to ár fra købsdato af brændeovnen. Købskvittering med datogælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug afbrændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger,skinner, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes somreservedele.

7.1 Online garantiregistrering

Aduro giver dig mulighed for at udvide ovenstäende garanti på din brændeovn fra to til fem År. Du skal blot gå ind på vores hjemmeside www.aduro.dk/ www.aduro.no og registriere din nye ovn i vores garantidatabase. Garantien træder i kraft, safremt du udfylder samtlige datafelter. Tidsfristen for registrering af din brændeovn er en maned fra kɒb af ovenen.

8.0 Sporgsmål og svar

Har du brug for yderligere informationer, kan du lase meget mere pa www.aduro.dk / www.aduro.no.

God fornjelse!

PROVNINGSATTEST

Anerkendt praveinstut i h.t.Delstatsbygevedtaegteme,reg.nr.:NRW 15
Anerkendt proveinstitut for byggetilsynsmaassige tilladelser
Anerkendt DIN CERTCO prveinsitut, reg.nr.: PL139
Anerkendt prveinstut, godkendt af Europakommissionen, notified body: 1625

CO-volumenprocenten i forbraendingsgassen i ovennævnte brændeovn udgør ved en nominel varmeydelse ifolge provebetingelsene i DIN EN 13240 med provebraendslet braendestykker 0,06 vol.-%, (750 mg/Nm³) relateret til 13 % O₂.

Bemark venligst, at de oplyste verdier er uddrag af prvningsrapporten. Det attesteres herved at ovenfor naevnte fyringsanlaeg opfylder emissionskravene i: Bilag 1 til bekendtgorelse nr. 46 af 22/01/2015 vedr. regulering af luftforurening fra fyringsanlaeg til fast brendsel under 1 MW (1. og 2. trin).

Godkendelseasafdglingensleder
