BEDIENUNGSANLEITUNG BPI 6420 X BRANDT

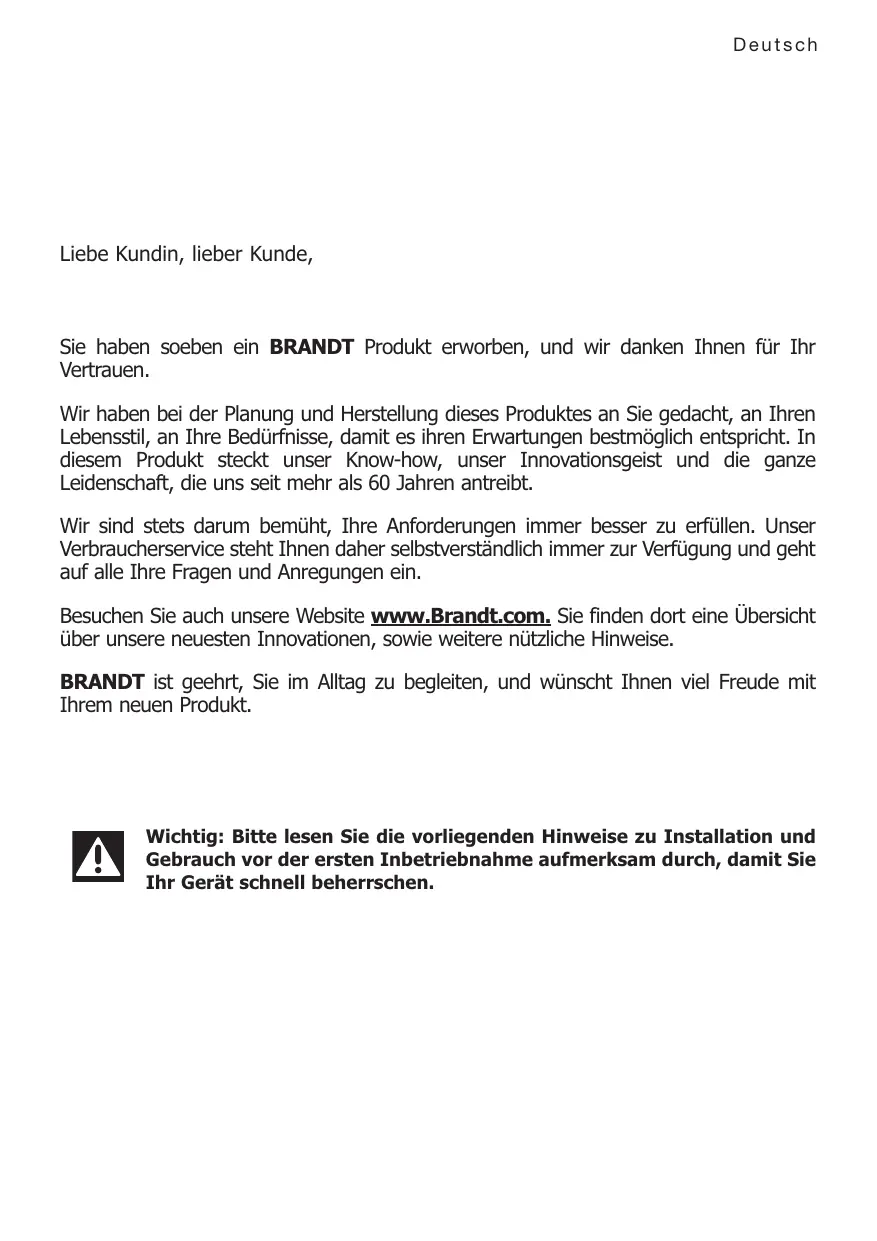

Liebe Kundin, lieber Kunde,

Sie haben sogeben ein BRANDT Produkt erworben, und wir danken Ohnen für Ihr Vertrauen.

Wir haben bei der Planung und Herstellung deses Produktes an Sie gedacht, an ihren Lebensstil, an ihre Bedürfnisse, damit es ihren Erwartungen bestmoglich entspricht. In diesen Produkt steckt unser Know-how, unser Innovationsgeist und die ganze Leidenschaft, die uns seit mehr als 60 Jahren anteibt.

Wir sind stets darum bemüht, ihre Anforderungen immer better zu erfüllen. Unser Verbraucherservice steht Ihnen dazu selbstverständlich immer zur Verfügung und gehen auf alle ihre Fragen und Anregungen ein.

Besuchen Sie auch unsere Website www.Brandt.com. Sie finden Dort eine Übersicht über unsere neuesten Innovationen, sowie weitere nützliche Hinweise.

BRANDT ist geehr, Sie im Alltag zu begleiten, und wünscht Ihnen viel Freude mit Ihrem neuen Produkt.

Wichtig:itte lessen Sie die vorliegenden Hinweise zu Installation und Gebrauch vor der ersten Inbetriebnahme aufmerksam durch, damit Sie Ihr Gerät schnell beherrschen.

WICHTIGE SICHERHEITSHINWEISE - VOR DEM GEBRAUCH AUFMERKSAM LESEN UND FÜR SPÄTERE NUTZUNG AUFBEWAHREN.

These Anleitung ist auf der Internetpräsenz der Marke zum Download verfügbar.

Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren, von Personen mit körperlich, sensorisch oder geistig eingeschränkten Fähigkeiten oder von Personen ohne Erfahrung oder Kenntnis verwendet werden, wenn sie ordnungsgemäß in die Gerätebenutzung eingewiesen worden sind, auch was die Sicherheit betrifft, und wenn sie die damit verbundenen Risiken verstehen.

Kinder)durfen these Gerat nicht als Spielzeug nutzen.

Reinigung und Pflege durch den Benutzer)durfen nicht durch unbewachte Kinder ausgehrt werden.

Kinder in einem Alter von weniger als 8 Jahren müssen vom Gerät ferngehalten werden, sofern sie nicht ständig überwacht werden.

Das Gerät und seine zugänglichen Teile werden bei der Benutzung heiß.

Es müssen Vorkehrungen getroffen werden, um zu vermeiden, dass die Heizelemente berührt werden.

Gegenstände aus Metall wie Messer, Gabeln, Löffel und Deckel dürfen nicht auf der Fläche abgestellt werden, weil

sieheiwerdenkonnten.

Das Kochfeld verfügt über eine Kindersicherung, die den Benutzung nach Abschaltung oder während des Kochvorgangs sperrt (siehe Kapitel: Nutzung der Kindersicherung).

Das Gerät entspricht den einschlägigen europäischen Richtlinien und Vorschriften.

Der Herzschrittmacher muss vorschrifsmäßig konzipiert und eingestellt sein, damit Interferenzen zwischen dem Kochfeld und dem Herzschrittmacher verhindert werden. Erkundigen Sie sich beim Hersteller des Herzschrittmachers oder Ihrem behandelnden Arzt.

Das unbeaufsichtigte Kochen auf einer Kochplatte mit Fett oder Öl kann gefährlich sein und einen Brand verursachen. Versuchen Sie im Brandfall NIE, das Feuer mit Wasser zu Löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme beispiselsweise mit einem Deckel oder einer Brandschutzdecke.

ACHTUNG: Der Garvorgang muss überwacht werden. Ein kurzer Garvorgang muss

ununterbrochen überwacht werden.

Brandgefahr: Es dürfen keine Gegenstände auf den Garzonen abgestellt werden.

Wenn die Oberfläche Risse aufweist, muss das Gerät trennen werden, um die Gefahr eines elektrischen Schlags zu vermeiden.

Das Kochfeld erst wieder benutzen, wenn die Glasoberfläche ausgetauscht wurde.

Stoßeinwirkung durch Kochgeschirr vermeiden: Die glaskeramische Oberfläche ist sehr understandsfähig, jeder nicht unzerbrechlich.

Keinen heißen Deckel flach auf das Kochfeld legen. Ein „Saugnapf"-Effekt konnte die glaskeramische Oberfläche beschädigen. Reibung von Gefäßen auf der Glaskeramikfläche vermeiden, da auf Dauer ihr Dekor beschädigt werden kann.

Nie Alu-Folie zum Kochen benutzen. Niemals in Aluminium oder in einer Aluminiumschale verpackte Produkte auf dem Kochfeld abstellen. Das Aluminium wurde schmelzen und das Kochfeld nachhaltig beschädigen.

Im Möbel unter dem Kochfeld keine Haushaltsprodukte oder entzündlichen Stoffe aufbewahren.

Zur Vermeidung von Gefahren muss ein beschädigtes Kabel vom Hersteller, dem Kundendienst oder einer Person vergleichbarer Qualifizierung ausgetaucht werden.

Sicher gehen, dass kein in der Nähe des Kochfeldes angeschlossenes Stromkabel eines elektrischen Geräts mit den Kochzonen in Berührung kommt.

Für die Pflege des Kochfelds damit Dampfreiniger verwendet werden.

Das Gerät ist nicht dafür vorgesehen, mit einer externen Zeitschaltuhr oder einem getrennten Fernbediensystem eingeschaltet zu werden.

WARNING: Es dürfen nur Kochfeldabdeckungen eingesetzt werden, die vom Hersteller des Kochgerätes entwickelt wurden und in der Gebrauchsanleitung als geeignet angegeben werden, oder die im Gerät eingebaut sind. Die Verwendung ungeeigneter Schutzabdeckungen kann zu Unfällen führen.

1.1 AUSPACKEN

Entfernen Sie alle Schutzelemente und bewahren Sie sie für eine künftige Nutzung auf. Kontrollieren Sie die Merkmale des Geräts entsprechend dem Kennschild und halten Sie sie ein.

Tragen Sie in die unten aufgeführten Rahmen die Angaben zum Kundendienst und zum Typ ein, die sich auf thisem Kennschild befinden.

Service:

Type:

1.2 EINBAU IN DIE ARBEITSFLÄCHE

Achten Sie darauf, dass alle Luftein- und -ausgänge frei bleiben (1.2.1).

Für einen Standardeinbau beachten Sie den Plan A, C oder E.

Für einen bündigen Einbau beachten Sie den Plan B, D oder F.

Berücksichtigten Sie die Angaben zu den Einbaumaßen (in Millimetern) der Arbeitsfläche, in die das Kochfeld eingebaut werden soll (1.2.2). Vor dem Einbau kleben Sie die Dichtung auf den gesamten Umfang des Kochfelds (1.2.3). Prüfen Sie, dass die Luft zwischen der Vorder- und der Rückseite des Kochfelds gut zirkuliert.

Wenn das Kochfeld über einer Schublade (1.2.4) oder über einem einbaubaren Backofen (1.2.5) installiert wird, halten Sie die auf den Abbildungen angegebenen Abmessungen ein, damit die Luft gut nach vorne ausströmen kann.

Wenn sich der Backofen unter Ihrm Kochfeld befindet, konnen die wärmetechnischen Sicherheitsvorrichtungen des Kochfeldes eine gleichzeitige Benutzung mit dem Backofen im Pyrolysebetrieb einschranken, Anzeige Code 7^m im Bedienfeld. In thisem Fall empfehlen wir eine bessere Belüfung des Kochfeldes, die durch eine Öffnung in der Seite des Einbaumöbs erreicht wird (8 cm x 5 cm).

1.3 ELEKTRISCHER ANSCHLUSS

These Kochfelder sind mit einer omnipolaren Abschaltvorrichtung nach den gül-tigen Einbauregeln an das Netz anzuschreiben. In die festen Leitungen ist eine

Abschaltvorrichtung einzubauen.

Identifizieren Sie Kabeltyp am Kochfeld gemäß der Anzahl der Leiter und ihrer Farben:

• Kabel mit 3 Leitern (1.3.1):

a) grün-gelb, b) blau, c) braun.

• Kabel mit 5 Leitern (1.3.2 und 1.3.3):

a) grün-gelb, b) blau, c) braun, d) schwarz,

e) grau.

Beim Einschalten des Kochfeldes oder nach längerem Stromausfall erscheint ein Code auf der Bedientastatur (diese Anzeige dient ggf. Ihrkundendienst, der Benutzer des Kochfeldes braucht sie nicht zu berücksichtigen).

These Informationen erlösen nach etwas 30 Sekunden.

Identifizieren Sie den Typ des Kochfelds a b

Cde f g h i j, indem Sie die Anzahl und die Anordnung der Zonen sowie den Typ der Tastatur des Gerätes mit den Abbildungen und dem Kennschild vergleichen.

3.1 AUSWAHL DES GARGEFÄSSES

GargefaBe mit dem Symbol konnen auf einem Induktionskochfeld verwendet werden.

Wir empfehlen Ihnen, Gargefefe mit einem dicken und glatten Boden auszuwahlen. Die Hitze wird better verteilt und der Kochvorgang ist homogener.

Energiespar-Tipp

Kochen mit einem gut passenden Deckel spart Energie. Wenn Sie einen Deckel aus Glas verwenden, können Sie den Garfortschnitt perfectkontrollieren.

3.2 AUSWAHL DER ZONE

Wahlen Sie die Zone, die für die Grübe des Bodens des Gagefäubes geeignet ist (siehe Tabelle). Wenn der Boden des Gagefäubes zu Klein ist, blinkt die Leistungsanzeige und die Zone Funktioniert nicht, auch wenn das Material des Gagefäubes induktionsgeeignet ist.

Durchmesser der Zone	Modell des Kochfelds	Max. Leistung der Zone (Watt)	Durchmesser des Gargefäßbodens
16 cm	a-b-d-e-f	2000	10 bis 18 cm
	g	2200
18 cm	b-c-d-f-j	2800	12 bis 22 cm
21 cm	a-b-d-e-q-f-i-j	3100	12 bis 24 cm
28 cm	a-c-e	4000	15 bis 32 cm
DuoZone	c-d	3600	Oval, Fischpfanne
HoriZone	g-h-j	4000	18 cm, oval, Fischpfanne

Wenn Sie die maximale Leistung (Boost) bei allen Zonen gleichzeitig verwenden, achten Sie darauf, die Gargefälle je nach Modell des Kochfelds bestmöglich zu positionieren, wie auf den Abbildungen (3.2.1 - 3.2.2 - 3.2.3 - 3.2.4 - 3.2.5) angegeben.

= empfohlene Positionierung.
= zu vermeidende Positionierung.

Auf diese Weise vermeiden Sie eine automatische Begrenzung der Leistung an einer der Zonen, wenn die Positionierung nicht optimal ist.

4.1 EIN- UND AUSSCHALTEN

Einschalten:

Betätigen Sie die Ein-/Austaste (4.1.1) und drücken Sie dann die Taste um die gewünschte Zone auszuwahlen (4.1.2).

Es erscheint eine 0 und ein Signalton zeigt an, dass die Zone eingeschelt ist. Die konnen die gewünschte Leistung der ausgewählten Zone einstehen. Wenn keine Leistung eingestellt wird, schaltet sich die Garzone automatisch ab.

Ausschalten einer Zone:

Die Taste lange drücken, die der gewünschten Zone entspricht. Es ertont ein larger Signatlon und die Anzeige erlischt oder das Symbol "H" (Restwärme) erscheint.

Allgemeine Ausschaltung:

Betätigten Sie die Ein-/Aus-Taste ① und halten Sie sie eine Weile gedrückt. Es ertont ein langer Signalton und die Anzeige erlischt oder das Symbol „H" (Restwärme) erscheint.

4.2 EINSTELLUNG DER LEISTUNG

Drucken Sie die Taste + oder -, um die Leistung von 1 bis 9 einzustellen (4.2.1).

Beim Einsatz konnen Sie durch Drücken der Taste - direkt in die Leistung 9 schalten.

Leistungsvorwahl: (je nach Modell)

2 Tasten erhöpflichen einen direkten Zugang zu vordefinierten Leistungsstufen:

= Köcheln (entspricht der Leistung 4)

BOOST = maximale Leistung (4.2.2)

DUOZONE: c-d

Durch gleichzeitiges Drucken der beiden Tasten und konnen die Zonen vorne und hinter der „DuoZone" (4.2.3) gleichzeitig aktiviert werden. Das Symbol entscheidt. Leistung und Zeitschaltuhr konnen mit den Bedienelementen der Zone hinten links eingestellt werden, wie für eine normale Zone. Die Einstellung der Zone vorne links ist nicht aktiv.

Zum Deaktivieren der Funktion „DuoZone" die Taste O oder O drucken.

HORIZONE: q-h-j

Durch Drücken der Taste [-] können die Zonen vorne und halten der „HoriZone" (4.2.4) gleichzeitig aktiviert werden. Das Symbol [ ] erscheint. Leistung und Zeitschaltuhr können mit den Bedienelementen der Zone halten links eingestellt werden, wie für eine normale Zone. Die Einstellung der Zone vorne links ist nicht aktiv.

Zum Deaktivieren der Funktion „HoriZone" die Taste O oder O drucken.

4.3 EINSTELLUNG DER ZEITSCHALTUHR

Jede Garzone verfügt über eine eigene Zeitschaltuhr, die bis zu 99 Minuten eingestellt werden kann. Sie kann gestartet werden, sobald die entsprechende Garzone eingeschaltet ist.

Die Taste der gewählten Zone drücken. Es erscheint ein Leuchtpunkt rechts (4.3.1).

Die Einstellung erfolgt anschließend durch Drucken auf + oder - . Es ist möglich, direkt auf 99 Minuten zu gehen, indem zu Beginn die Taste - (4.3.2) gedrückt wird.

Nach dem Garvorgang erscheint eine 0 und es ertont ein Signalton etwa 20 Sekunden lang. Zum Deaktivieren eine beliebige Bedientaste der entsprechenden Garzone drücken.

Um die Zeitschaltuhr manuell zu stoppen, die Tasten + und - gleichzeitig lange drücken oder mit der Taste - auf 0 zurücksetzen. Durch

Drucken der Taste kann die Restzeit angezeigt werden.

4.4 KINDERSICHERUNG

Das Kochfeld verfügt über eine Kindersicherung, die die Bedienung nach Abschaltung oder während des Kochvorgangs sperrt. Aus Sicherheitsgründen bleibt jedoch die Taste ① aktiv, damit die Heizzonen abgeschaltet werden konnen, auch wenn sie gespert sind.

Sperrung:

Drucken Sie die Taste , bis das Verriegelungssymbol entscheidt und die Einstellung durch einen Signatlon bestätigt wird (4.4).

Die Anzeige der in Betrieb befindlichen Kochzonen zeigt dann

abwechselnd die Leistung und das Verriegelungssymbol.

Entsperren:

Drücken Sie die Taste , bis das Symbol bloc erlischt und die Einstellung durch einen Signalton bestätigt wird.

Funktion CLEAN LOCK:

Mit der Funktion Clean Lock kann das Kochfeld während der Reinigung vorübergehend gespeit. werden.

Zum Aktivieren der Funktion Clean Lock drucken

Sie die Taste kurz. Es ertont ein Signatlon und das Symbol bloc blinkt. Nach etwa 1 Minute wird die Sperrung automatisch deaktiviert. Es ertont ein zweifacher Signatlon und das Symbol bloc erlischt. Sie konnen die Funktion Clean Lock jederzeit durch langes

Drucken der Taste 1 deaktivieren.

4.5 Funktion Recall- (Taste )

Mit dieser Funktion konnen die letzten Einstellungen „Leistung und Zeitschaltuhr" aller Zonen, die seit weniger als 3 Minuten ausgeschelt sind, angezeigt werden.

Damit these Funktion verwendet werden kann, muss das Kochfeld entsprert sein. Betätigten Sie die Ein-/Aus-Taste und drücken Sie dann kurz die

Taste

Wenn das Kochfeld in Betrieb ist, können mit dieser Funktion die Leistungs- und Zeitschaltuhr-Einstellungen der Zone(n), die seit weniger als 30 Sekunden ausgeschelt ist/sind, wieder aktiviert werden.

4.6 SICHERHEITSVORRICHTUNGEN UND EMPFEHLUNGEN

Restwärme:

Nach intensiver Benutzung bleibt dieGPCe benutzte Garzone auch noch eine Minuten danach heiB.

Das Symbol "H" wird während dieser Zeit angezeigt (4.6.1).

Die betroffenen Zonen dann nicht berühren.

Überhitzungsschutz:

Jede Garzone ist mit einem Sicherheitsfuhler ausgerüstet, der die Temperatur des Gefäßbodens überwacht. Wenn ein leeres Gagefas auf einer eingeschalteten Garzone vergessen wird, reduziert das Kochfeld automatisch die abgegebene Leistung und begrenzt somit die Gefahr einer Beschädigung.

Überlaufschutz:

Eine spezielle Anzeige (Symbol ), ein Signalton (je nach Modell), gefolgt von der Ausschaltung des Kochfelds, konnen in folgenden Fällen ausgelöst werden:

• Überlaufen über die Bedientasten (4.6.2).
• Feuchter Lappen auf den Tasten.
• Metallgegenstand auf den Tasten (4.6.3)

Den Gegenstand entfernen oder die Tasten reinigen und trocknen, anschließend den Garvorgang erneut starten.

Auto-Stopp:

Das Kochfeld ist mit der Auto-Stopp-Sicherheitsvorrichtung ausgestellt, die jeder Garzone, die zu lange (zwischen 1 und 10 Stunden, je nach verwendeter Leistung) eingeschaltet geblieben ist, automatisch ausschaltet.

Wenn these Sicherheitsvorrichtung ausgelost wird, wird das Ausschalten der Garzone durch die Anzeige "AS" und einen etwa 2 Minuten langen Signalton angezeigt. Zur Abschaltung eine beliebige Taste drucken.

Es konnen Töne wie bei einem Uhrwerk zu horen sein.

These Gerausche sind zu horen, wenn das Kochfeld in Betrieb ist. Sie verschwinden oder werden leiser je nach Heizkonfiguration. Je nach Modell und Qualität des GagefaBes konnen auch Pfeiftone zu horen sein. Die beschriebenen Gerausche sind normal. Sie hangen mit der Induktionstechnologie zusammen und sind kein Zeichen für eine Störung.

Energiespar-Tipp

Für alle Garvorgänge mit Grill oder leerem Gagefür wird empfohlen, nicht die maximale Leistung (Boost) zu verwenden.

5

Leichte Verschmutzungen entfernen Sie mit einem Haushaltsschwamm. Die zu reinigende Zone gut mit freiem Wasser befeuchten und anschließend abwischen (5).

Zum Entfernen von angebacken Ansammlungen von Verschmutzungen, übergelaufen zuckerhaltigem Kochgut u.dgl. verwenden Sie einen Haushaltsschwamm und/oder einen Spezialschaber für Glas. Die zu reinigende Zone gut mit freiBem Wasser aufweichen, mit einem Spezialschaber für Glas vorbearbeiten, mit der Scheuerseite eines Haushaltsschwamms weiterbearbeiten und dann abwischen.

Kalkränder und Kalkspuren behandeln Sie mit freiem Spritessig, den Sie auf die Verschmutzung auftragen, einwirken setzen und danach mit einem weichen Tuch abwischen.

Für glänzende metallic-farbene Teile oder zur wöchentlichen Pflege verwenden Sie ein Spezialpflegemittel für Glaskeramik.

Wichtiger Hinweis: Verwenden Sie weder Pulver noch Scheuerschwämme. Verwenden Sie vorzugsweise Reinigungsmemes und Spezialschämme für empfindliches Geschirr.

6

6.1 BEI DER INBETRIEBNAHME:

• Es erscheint eine Leuchtanzeige. Das ist normal. Sie erlischt nach 30 Sekunden.
  Die Anlage schaltet sich aus oder es Funktioniert nur eine Seite des Kochfeldes. Der Anschluss des Kochfeldes ist fehlerhaft. Die Konformität überprüfen (siehe Kapitel Anschluss 1.3).
• Bei den ersten Kochvorgängen gibt das Kochfeld einen Geruch ab. Das Gerät ist neu. Jede Zone mit einem mit Wasser gefüllten Topf eine halbe Stunde heizen halten.

6.2 BEIM EINSCHALTEN:

Das Kochfeld Funktioniert nicht und die Leuchtanzeigen der Tastatur leuchten nicht auf.

Das Gerät wird nicht mit Strom versorgt. Die Versorgung oder der Anschluss ist fehlerhaft. Die Sicherungen und den elektrischen Leistungsschalter überprüfen.

• Das Kochfeld Funktioniert nicht und es erscheint eine andere Anzeige. Der elektronische Schaltkreis Funktioniert nicht richtig. Den Kundendienst rufen.
• Das Kochfeld Funktioniert nicht, das

Symbol ertscheint. Kindersicherung entsperren (siehe Kapitel Anschluss 4.4).

• Fehlercode F9: Spannung unter 170 V
• Fehlercode F0: Temperatur unter 5^

6.3 WAHREND DER BENUTZUNG:

• Das Kochfeld hat sich ausgeschelt, das Symbol - erscheint und ein Signalton ertont.
  Etwas ist übergelaufen oder ein Gegenstand behindiert die Bedientastatur. Reinigen oder Gegenstand entfernen und den Kochvorgang wieder starten.
• Der Code F7 erscheint.

Die elektronischen Schaltkreise haben sich überhitzt. Lüftung des Kochfeldes prufen (siehe Kapitel Einbau 1.2).

• Wahrend des Betriebs einer Heizzone blinkt die Anzeige der Tastatur ständig.
  Das verwendete Gargefäß ist nicht induktionsgeeignet oder seine Grübe passt nicht zur Garzone (siehe Kapitel 3).
  Die Gagefefe machen Geräutsche und das Kochfeld klicht beim Kochen (siehe Kapitel Sicherheitsvorrichtungen und Empfehlungen 4.5).
  Bei gewissen Gefäβtypen ist das normal. Dies ist auf die Übertragung der Energie vom Kochfeld zum Gargefaszurückzufahren.
• Die Belülfung lauft nach Abschaltung des Kochfeldes weiter.
  Das ist normal. Das dient zum Abkühlen der Elektronik.
• Im Fall einer dauerhaften Störung.

Schalten Sie das Kochfeld für 1 Minute aus. Wenn die Störung nicht behoben ist, rufen Sie den Kundendienst.

Umweltschutz

Dieses Symbol bedeutet, dass das Gerät nicht mit dem Haushaltsmüll entsorgt werden darf.

In das Gerät wurden vielse wieder

verwertbare Materialien eingebaut. Dieses Symbol bedeutet, dass Altgeräte bei einem zugelassenen Sammelpunkt abgegeben werden müssen.

Fragen Sie bei Ihrem Handler oder beim technischen Dienst Ihrer Stadt nach den nachstgelegen den Sammelpunktken für Altgeräte. Die vom Hersteller organisierte Wiederverwertung erfolgt unter optimalen Bedingungen und halt die europäische Richtlinie für Abfälle aus elektrischen und elektronischen Geräten ein.

Bestimmte Verpackungsmaterialien des Gerätes sind auch recyclingfähig. Führren Sie sie der Wiederverwertung zu und leisten Sie einen Beitrag zum Umweltschutz, indem Sie sie in den dazu vorgesehenen Containerern entsorgen.

Wir danken für ihren Beitrag zum Umweltschutz.
