BEDIENUNGSANLEITUNG HC B10 HIGH ONE

Für diesen Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßigen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

DE

CLÁUSULAS Y CONDICIONES DE LA GARANTÍA

BEDIENUNGSANLEITUNG 26

Vielen Dank, dass Sie diesen HIGHONE - Produkt gewählt haben. Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke HIGHONE garantieren Ohnen Benutzerfreundlichkeit, zuverlüssige Leistung und tadellose Qualität.

Mit diesen Gerät können Sie sichere sein, dass Sie jeder Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Seite: www.electrodepot.be

ELECTRO DEPOT

Inhaltsverzeichnis

A

A	Vor der Benutzung des Gerätes	28	Sicherheitshinweise
B	Übersicht über das Gerät	30	Zubehör
		30	Eigenschaften
C	Benutzung des Gerätes	31	Vorderseite
		32	Funktionen Bedienelemente an der Vorderseite
		33	Rückseite
		34	Benutzung der Fernbedienung
D	Weitere Informationen	36	Technische Daten

Sicherheitshinweise

Um ein Versagen des Audiosystems oder Beschädigung

gen zu vermeiden, lesen Sieitte alle der nachfolgenden Hinweise und Anleitungen zu Sicherheit und Betrieb. These Anleitungen,müssen zum Nachlesen aufbewahrt werden.

• Halten Sie den Stecker gut fest, um das Netzkabel aus der Netzsteckdose zuziehen. Ziehen Sie nicht am Netzkabel.
  Das Gerätarf nicht in der Nähe von Hitzequellen wie Heizgeräten, Wärmezählern, Herden oder anderen Geräten, die Wärme erzeugen, aufgestellt werden.
• Der Benutzerarf nicht die internen Bestandteile des Laufsprechersystems berühren, um jegliche Stromschlaggefahr auszuschreiben.
• Alle Reparaturen müssen von einer Fachkraft durchgeführt werden. Der Benutzerarf keine anderen Wartungsarbeiten an

dem Gerät durchführren, als die in diesen Anleitungen beschrieben.

Das Netzkabel des Gerätes muss von der Steckdose getrennt werden, wenn das Gerät langere Zeit nicht benutzt wird.
Das System muss mit einem Mindestabstand von 20 cm zu Gegenständen in der Nähe aufgestellt, damit eine ausreichende Luftzirkulation gewährleistet ist.
- Stellen Sie den Subwoofer nur an einer Stelle auf, an der er vor Wasserspritzern geschützt ist. Stellen Sie keine mit Wasser gefüllten Gegenstände auf den Subwoofer, wie zum Beispiel ein Glas, eine Tasse oder eine Vase.
- Entfernen Sie die Batterien aus der Fernbedienung, wenn das Laufsprechersystem voraussichtlich länger als 3 Monate nicht benutzt wird.
- Werfen Sie die Batterienden Fernbedienung nicht in ein Feuer.

• Entfernen Sie Ihr USB-Stick, ihre SD/ MMC-Karte, bevor Sie das Laufsprechersystem ein- oder ausschalten.
• Wenn Sie ein USB-Peripheriegerät oder eine SD/MMC-Karte mit dieser sem Lautsprechersystem benutzen möchten, schalten Sie das Gerät erst ein, wahren Sie dann den USB-/SD-Eingangsmodus mithilfe der INPUT-Taste, verbinden Sie anschließend Ihr USB-Peripheriegerät/Ohre SD-/MMC-Karte mit dem entsprechenden Steckplatz.
• USB-Peripheriegerät, SD-/MMC-Karte entfernen und erneut verbinden, wenn das System die Dateien nicht wiedergebnit.

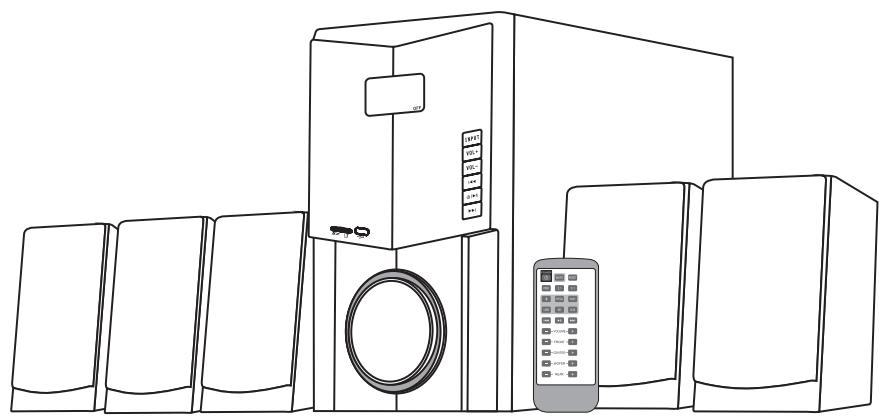

Zubehör

1. EIN Subwoofer
2. FUNF Satellitenlautsprecher
3. EINE Fernbedienung
4. EIN Signalkabel
5. EINE Bedienungsanleitung

Eigenschaften

USB-Laufwerk und SD/MMC-Karte
Mit Bluetooth/NFC
Fernbedienung
LED-Anzeige
- Integrierter Veränderer
5.1 Hi-Fi-Superklang
Hi-Fi-Möbel komplett aus Holz
Optischer Eingang
Einfache Verbindung aller Gerät mit Audioausgang

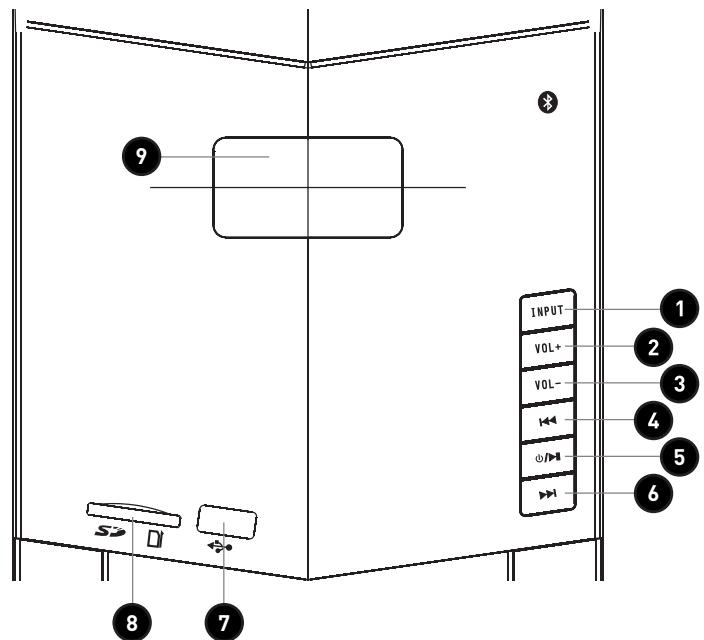

Vorderseite

INPUT (EINGANG): Taste zur Auswahl des Signaleingangs
2 VOL+: zum Erhöhen/Anpassen der Lautstärkestufe
3 VOL -- zum Verringern/Anpassen der Lautstärkestufe
4: Taste zum Auswahlen des vorherigen Elements
5 / : S -Taste (Pause); L-Taste (Betrieb)
6▶: Taste zum Auswahlen des nächsten Elementes im USB/SD/MMC-Modus
USB-Port
SD/MMC-Steckplatz
9 LED-Display

Funktionen Bedienelemente an der Vorderseite

OFF

1. Verbinden Sie die fülf Satellitenlautsprecher mit der Subwooferinheit gemäß Anschlussschema 1. Verbinden Sie das Lautsprechersystem korrekt mit ihrem CD-, VCR-, VCD-, PC-, DVD-Gerät nach Anschluss der Satellitenlautsprecher.
2. Stellen Sie den EIN-/AUS-Schalter an der Rückseite des Subwoofoers auf EIN. Das Lautsprechersystem ist im Stand-by-Modus. Das LED-Display zeigt „STANDBY" an.
3. Drücken Sie die „VOL+“ oder „VOL-“ Taste an der Vorderseite. Das Lautsprechersystem ist nun im Betriebsmodus. Das LED-Display zeigt „VOLUME 30dB, AUX, 5.1 CH".
4. INPUT-Taste (Eingang): Drücken Sie die INPUT-Taste an der Vorderseite und wahlen Sie den Signaleingangsmodus aus: BT/optisch/DVD/USB/SD/AUX.
5. Drücken Sie die „VOL+“ oder „VOL-“ Taste an der Vorderseite, um die primäre Lautstärke zu erhöhen oder zu verringern.
6. «Taste: Drücken Sie diese Taste, um zum vorherigen Element zu geben.
   7.▶II Taste: Drücken Sie diese Taste, um die Wiedergabe zu unterbrenchen. Die auf dem LED-Display angezeigte Wiedergabedauer stoppt. Drücken Sie erneut diese Taste, um die Wiedergabe fortzusetzen.
   8.▶Taste: Drucken Sie diese Taste, um zum{nachsten Element zu gehen.
7. Im Betriebsmodus zeigt das LED-Display die Nummer des laufenden Titels an. Und das LED-Display zeigt die Dauer an, wenn das Element fremde wiedergeben wird.

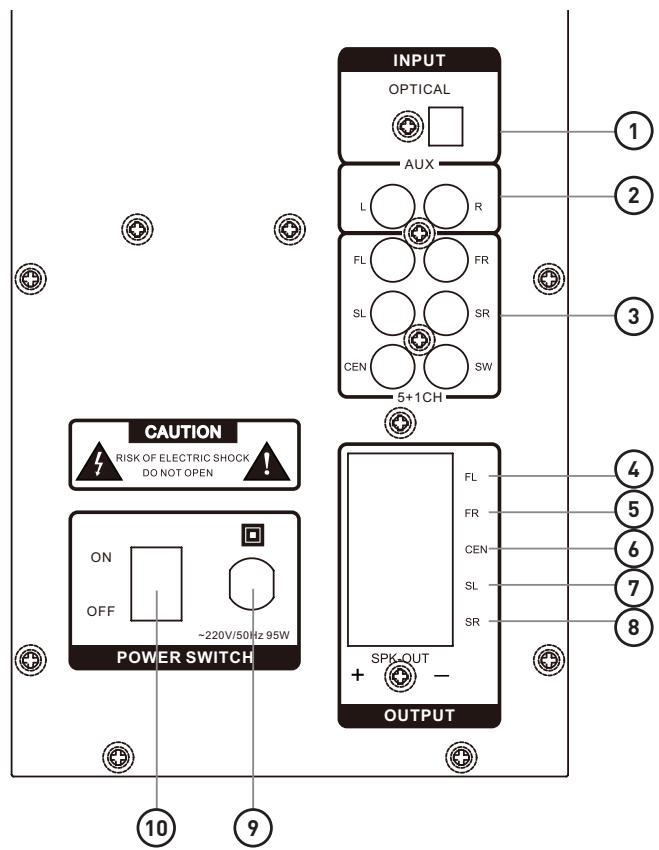

Rückseite

1 Optische Eingänge

Ausgangsklemme des Lautspechers in der Mitte

2 AUX-Eingang

Ausgangsklemme des Tieftöners links

3 5+1 CH-Eingang

Ausgangsklemme des Tieftöners rechts

Ausgangsklemme des Laufsprechers vorne links

9Netzkabel

Ausgangsklemme des Lautspechers vorne rechts

10 Ein-/Aus-Schalter

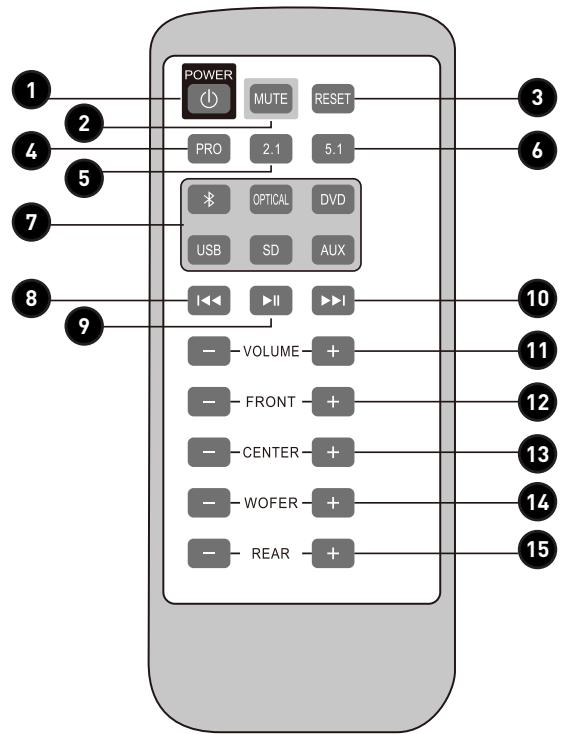

Benutzung der Fernbedienung

1. BETRIEB: Stand-by-Taste

Stellen Sie den EIN-/AUS-Schalter an der Rückseite des Subwoofoers auf EIN. Das Lautsprachersystem ist im Stand-by-Modus. Das LED-Display zeigt „STANDBY" an. Drücken Sie die POWER-Taste (BETRIEB) der Fernbedienung. Das Lautsprachersystem schaltet in den Betriebsmodus. Das LED-Display der Fernbedienung zeigt „VOLUME 30dB, AUX, 5.1CH" an.

2. Taste zum Stummschalten

Drücken Sie die MUTE-Taste (STUMM), um die Wiedergabe zu unterbrenen. Das LED-Display zeigt „MUTE" an. Drücken Sie erneut die MUTE-Taste oder die VO-LUME+/- Taste der Fernbedienung, um den Ton wieder zu aktivieren. Die anderen Bedientasten Funktionieren nicht im MUTE-Modus.

3. RESET-Taste (ZURÜCKSETZEN):

Drücken Sie die RESET-Taste, um die Einstellungen auf die Werkseinstellungen zurückzusetzen: VOLUME 30dB, AUX, 5.1CH.

4. PROLOGIC Klangeffekt-Taste

These PROLOGIC-Taste ist nur im DVD-Eingangsmodus aktiviert. Nur im DVD-Modus können Sie die PROLOGIC-Taste drücken, um einen besseren 5.1 CH Surround-Effekt zu erzeugen. Drücken Sie erneut die PROLOGIC-Taste, um den PROLOGIC-Effekt zu beenden. Wenn Sie den PROLOGIC-Effekt aktiviert haben, können Sie die 2.1 Taste drücken, um den 2.1 CH-Ausbemodus zu aktivieren. Drücken Sie 2.1, um den 2.1 CH Ausgabemodus zu beenden und den PROLOGIC-Modus zu aktivieren.

5.2.1CH Ausgabemodus

Wenn Sie diese Taste drücken, schaltet das Lautsprechersystem in den 2.1CH-Aus-gabemodus.

6.5.1CH Ausgabemodus

Wenn Sie diese Taste drücken, schaltet das Lautsprechersystem in den 5.1CH-Aus-gabemodus.

7. Eingangsmodus

Drücken Sie diese Tasten, um den BT/optischen/DVD/USB/SD/AUX-Modus auszuwahlen.

8. Zurück-Taste

Drücken Sie diese Taste, um zum vorherigen Element zu gehen.

9.PAUSE-Taste

Drücken Sie diese Taste, um die Wiedergabe zu unterbrechen. Das LED-Display hält die Anzeige Wiedergabedauer an. Drücken Sie erneut diese Taste, um die Wiedergabe fortzusetzen.

10. Weiter-Taste

Drücken Sie diese Taste, um zum{nachsten Element zu gehen.

11. VOLUME +/- Tasten

Drücken Sie die VOLUME +/- Tasten, um die Lautstärke des Hauptlautsprechers zu erhöhen oder zu verringn.

12. Lautstärketasten des VORDEREN Laufsprechers

Drücken Sie die +/- Tasten, um die Lautstärke des VORDEREN Laufsprechers zu erhöhen oder zu verringn.

13. Lautstärketasten des MITTLEREN Laufsprechers

Drücken Sie die +/- Tasten, um die Lautstärke des MITTLEREN Laufsprechers zu erhöhen oder zu verringn.

14. Lautstärketasten des SUBW0OFERS

Drücken Sie die +/- Tasten, um die Lautstärke der Basse zu erhöhen oder zu verringern.

15. Lautstärketasten des HINTEREN Laufsprechers

Drücken Sie die +/- Tasten, um die Lautstärke des HINTEREN Laufsprechers zu erhöhen oder zu verringn.

Technische Daten

Stromversorgung: 230V / 50Hz

Ausgangsleistung: 30W + 15W * 5 (RMS)

Subwoofer 30 Hz-150 Hz

Satellitenlautsprecher: 200 Hz-20 kHz

Signal-Rausch-Verhältnis: ≥ 70 dB

Einheiten: 5I/4"/8Q1 Subwoofer; 3"/4Q5 Satelliteneinheiten
