BEDIENUNGSANLEITUNG HT 60 X ARSC VALBERG

BEDIENUNGSANLEITUNG 26

Mechanische schakelknop

Lichtknop

nische Apparaten (AEEA).

Vielen Dank, dass Sie theses VALBERG - Produkt gewählt haben. Ausgewählt, getestet und empfehlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ohnen Benutzerfreundlichkeit, zuverlüssige Leistung und tadellose Qualität.

Mit diesen Gerät können Sie sichere sein, dass Sie{jedes Mal zufriedengestellt werden, wenn Sie es benutzen.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.be

ELECTRO DEPOT

A	Sicherheitshinweise	28	Sicherheitshinweise
B	Montage	31	Vorbereitungen vor der Montage
		32	Montage (Abluft)
		34	Bedienung und Benutzung
C	Bedienung und Benutzung	34	Wartung
D	Reinigung und Wartung	35	Fehlerbehebung
		36	Technische Merkmale
E	Weitere Informationen	37	Umweltschutz

Sicherheitshinweise

• These Bedienungsanleitung wurde zu ihrer Sicherheit entwickelt. Lesen Sie sie vor der Montage aufmerksam durch und bewahren Sie sie zum Nachlesen auf.
• Alle Montagearbeiten müssen von einem qualifizierten Elektriker oder von Fachleuten durchgeführt werden.
• Dieses Gerät muss korrekt und unter strikter Einhaltung der Anleitungen des Herstellers von einer Person installiert werden, die über die erforderlichen Qualifikationen verfügt.
  Die zugänglichen Teile konnen während des Betriebs sehr heißt werden.
• Kleine Kinder müssen fernen gehalten werden. Berühren Sie das Gerät nicht.
• Machen Sie kein Feuer unter der Dunstabzugshaube.
• Der Hersteller empfieht nachdrücklich, das Geräta außer Reichweite von Babys und keinen Kindern zu halten.
• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit einge

schränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Personen, denen es an Erfahrung und Kenntnis mangelt, benutzt werden, sofern sie beaufsichtigt werden oder in die sichere Benutzung des Gerätes unterwiesen wurden und die Gefahren verstehen. Kinder dürfen nicht mit diesersem Gerät speilen. Kinder dürfen das Gerät nur unter Aufsicht reinigen und warten.

• Achten Sie darauf, dass sich das Gerät und sein Netzkabel außer Reichweite von Kindern unter 8 Jahren befinden.
• Eine Trennvorrichtung muss gemäß den geltenden Verdrahtungsvorschriften in die Festverdrahtung integriert sein. Die Festverdrahtung muss mit einem allpoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm ausgestattet sein.
• Untersuchen Sie regelmäßigen Stecker und das Netzkabel, um sicherzustellen, dass sie nicht beschädigt sind. Sollte das Netzkabel beschädigt sein, muss es vom Hersteller,

seinem Kundenservice oder einerähnlich qualifizierten Person repariert werden, um jegliche Gefahr zu vermeiden.

• Achten Sie daraufuf, dass die elektrischen Kabel nicht die bereits Teile des Gerätes berühren.
• Achten Sie darauf, dass das Kabel nicht unter oder im Gerät eingeklemmt ist und schützen Sie es vor Beschädigungen.
  Installieren Sie das Gerät nicht im Freien, in einer feuchten Umgebung oder an einer Stelle, and der Wasserlecks entstehen können, zum Beispiel unter oder in der Nähe eines Spülbeckens. Falls das Gerät Nass wird, setzen Sie es an der Luft trocknen.
• Benutzen Sie keine brennbaren Sprays in der Nähe des Gerätes.
• Entsorgen Sie die Verpackung auf ordnungsgemäß Weise.
• Benutzen Sie keine brennbaren Sprays in der Nähe des Gerätes.
• Wir empfehlen zudem, bei der Benutzung und Reinigung äußerte Vorsicht walten zu halten. Lesen Sie aufmerksam die Ab

schnittte zur Reinigung und Wartung these Gerätes.

• EsarfkeinDampfreinigerverwendetwerden.
  Das Gerät ist nicht dazu vorgesehen, mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem benutzt zu werden.
• Dieses Gerät ist ausschließlich für den Gebrauch im Haushalt vorgegeben.
• Warnhinweis Ziehen Sie die örtlichen Gesetze über Rauchabzüge zurate. Schlieben Sie die Haube nicht an eine Warmluft-, Entlüftungs- oder Rauchgasleitung an. Achten Sie daraufuf, dass die Belüfung im Zimmer ausreichend ist und den örtlichen Vorschriften entspricht. Vergewissern Sie sich, dass die maximale Abluftmenge des Gerätes im Zimmer nicht 4 Pa (0,04 mbar) überschreitet. Das Zimmer muss ausreichend belüftet sein, wenn eine Dunstabzugshaube gleichzeitig mit Geräten, die mit Gas oder anderen Brennstoffen betrieben werden, benutzt wird. Die Luftarf nicht in eine Abgasabzugsleitung

von Geräten, die mit Gas oder anderen Brennstoffen befeuert werden, ausgewßen werden. Die Abluft-Vorschriften müssen befolggt werden.

• Warnhinweis Vor dem Anschlieben der Abzugshaube: Schalten Sie die Steckdose aus und vergewissern Sie sich, dass die Netzspannung und -frequenz mit den Angaben auf dem Typenschild des Gerätes übereinstimmen.
• Warnhinweis Die Abzugshaube kann sich bei elektrostatischen Entladungen (zum Beispiel durch einen Blitzeinschlag) ausschalten. Die Abzugshaube wird dadurch nicht beschädigt. Ziehen Sie den Stecker der Abzugshaube aus der Steckdose,verbinden Sieihn nach einer Minute wieder mit der Steckdose.
• Um der Gefahr eines Brandes vorzubeugen, reinigen Sie regelmäßigen den metallischen Filter. Beaufsichtigen und kontrollierten Sie des Weiteren gewissenhaft Kochgeschirr, das heißt Öl enthalt.
• Benutzen Sie die Abzugshaube nicht, wenn sie Beschäftigungen aufweist

oder Fehlfunktionen auftreten. Wenden Sie sich an den Kundendienst.

• Unter thisem Gerät dürfen keine Speisen flambiert werden.
• Halten Sie bei der Montagedes Gerätes unbedingt die folgenden Abstände zwischen der Oberseite der Kochplatte oder dem Herd und der niedrigsten Stelle der Dunstabzugshaube ein:

  Gaskochplatte: 750 mm
  Elektrische Kochplatte: 650 mm

• Warnhinweis Wenn die Reinigung nicht gemäß der Anleitungen durchgeführt wird, besteht Brand- und Stromschlaggefahr.
• Das Zimmer muss ausreichend beluftet sein, wenn die Abzugshaube zur gleichen Zeit mit Geräten betrieben wird, die Gas oder andere Brennstoffe verwenden.
• Hinsichtlich der Informationen zur Installation und zum Auswechseln der Lampenlesen Sieitte den nachfolgenden Abschnitt der Anleitung.

Vorbereitungen vor der Montage

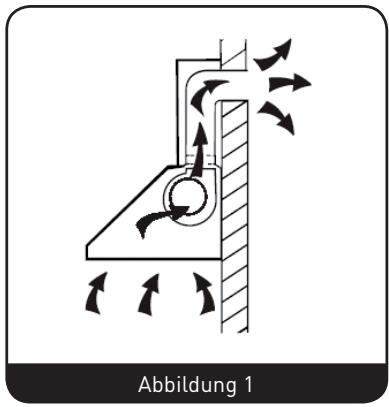

A. Wenn ein Abzug nach draußen vorhanden ist, kann ihre Dunstabzugshaube daran angeschlossen werden.
Wie nachfolgend gezeigt, über einen Abluftkanal (nicht brennbares Material oder ein flexibler, emailtierer Aluminiumschlauch mit einem Innendurchmesser von 150 mm) (Abbildung 1)

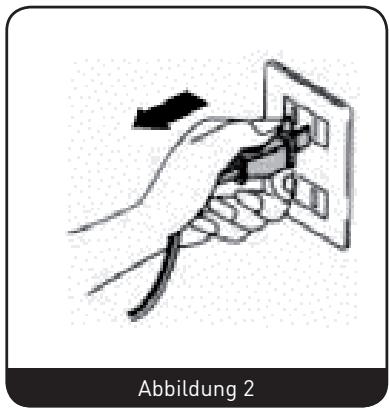

B. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose,bevor Sie es installmenten.(Abbildung 2)

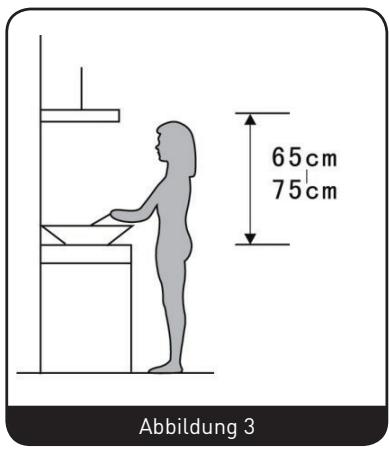

C. Die Dunstabzugshaube muss mit einem Abstand von 65 bis 75 cm über der Kochfläche angebracht werden, um eine optimale Wirkung zu gewährleisten. (Abbildung 3)

Montage (Abluft)

ACHTUNG!

• Beachten Sie die Warnhinweise zur Benutzung des Gerätes im Abluftmodus in dieser Bedie

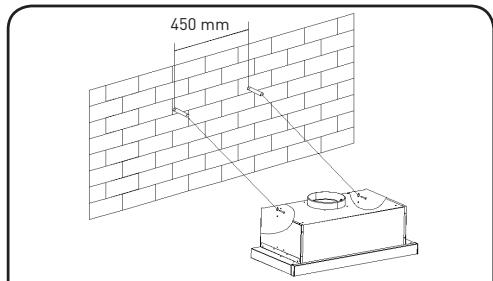

Wandbefestigung

1. Bohren Sie zwei Löscher mit einem Durchmesser von 8 mm an einer geeigneten Stelle und richten Sie diese auf das Bohrloch an der Rückseite der Dunstabzugshaube aus. (These beiden Bohrlicher müssen in einer waagerechten Linie sein.) (Abbildung 4)
2. Stecken Sie zwei Wandübel und zwei ST4x30 mm Schrauben in die Bohrlicher. (Die Schrauben)duren nicht komplett eingedrecht sein; sie müssen 2 bis 3mm hervorstehen, damit die Abzugshaube angehängt werden kann.)
3. Heben Sie die Abzugshaube hoch und hängen Sie sie an die Wand.
4. Markieren und bohren Sie zwei Löscher mit einem Durchmesser von 8 mm und stecken Sie zwei Sicherheitsschrauben mit zwei Wandübeln und zwei ST4x30 mm Schrauben hinein.

Abbildung 4

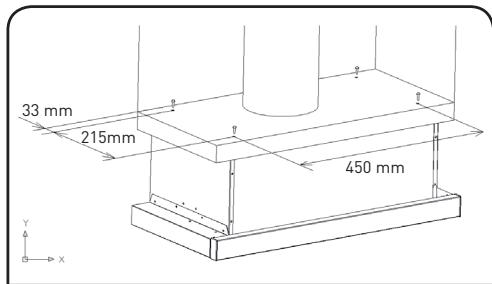

Anbringung unter einem Möbelstück

1. Bohren Sie vier Löscher mit einem Durchmesser von 6 mm unter dem Hängeschrank.
2. Installieren Sie die Dunstabzugshaube unter dem Hängeschrank und befestigen Sie sie mit den vier beiliegenden Schrauben. (Abbildung 5)

Anmerkung: Das Teleskoprohr ist ein optionales Zubehor und nicht im Lieferumfang enthalten.

Abbildung 5

Montage (Umluft)

ANMERKUNG: Die Kohlefilter sind nicht im Lieferumfang enthalten.

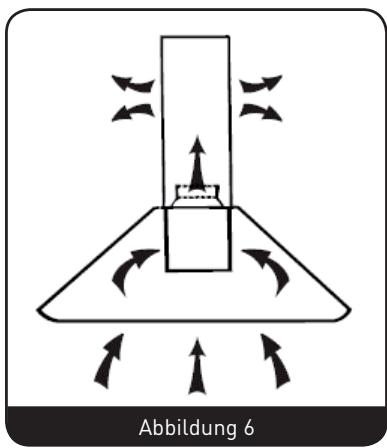

Wenn Sie keinen Abzug nach draußen besitzen, ist das Abzugsrohr nicht erforderlich und die Montage erfolgtähnlich wie in dem Abschnitt „Montage (Abluft)” beschrieben. [Abbildung 6]

Die Aktivkohlefilter konnen zum Filter von Gerüchen benutzt werden.

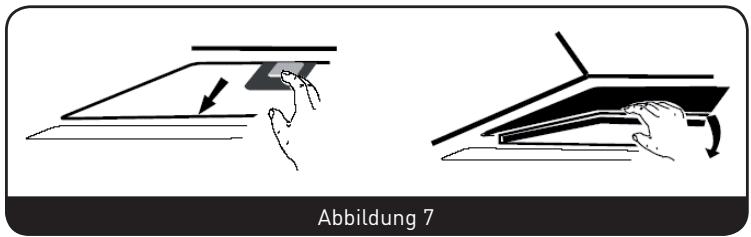

Zur Installation der Aktivkohlefilter muss zunachst der Fettfilter gelöst werden. Drücken Sie auf die Verriegelung undziehen Sie diese nach hinten. (Abbildung 7)

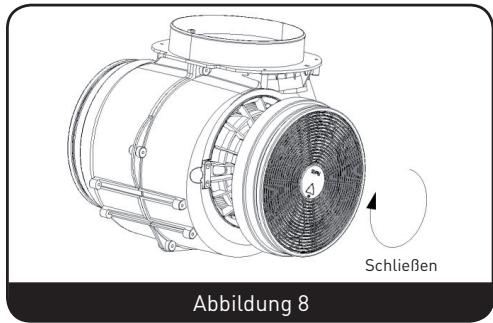

Setzen Sie einen Aktivkohlefilter in das Gerät ein und drehen Sie ihn im Uhrzeigersinn. Wiederholen Sie die Schritte auf der anderen Seite. (Abbildung 8)

ANMERKUNG:

• Achten Sie daraufuf, dass der Filter sichere befestigt ist. Sonst konnte er sich lösen, was zu gefährlichen Situationen führen kann.
• Wenn die Aktivkohlefilter eingesetzt sind, ist die Absaugwirkung schwacher.

Bedienung und Benutzung

Mechanischer Schalter

Lampenschalter

An der linken Seite der Dunstab-zugshaube

Stufenschalter

An der rechten Seite der Dunst-abzugshaube

_e = ^ : hohe Geblasestufe

• • : niedrige Gebläsestufe

.0“:Stopp

Wartung

Schalten Sie das Gerät vor der Reinigung aus undziehen Sie seinen Netzstecker.

Regelmäßige Reinigung

Benutzen Sie ein weiches Tuch, das leicht mit lauwärmer Seifenlauge oder Haushaltsreiniger angefeucht ist. Verwenden Sie keine metallischen Schwämme, scheuernnde oder chemische Produkte/ Utensilien oder harte Bürsten zum Reinigen des Gerätes.

Monatliche Reinigung des Fettfilters

UNBEDINGT ERFORDERLICH: Reinigen Sie den Filter jeder Monat, um die Gefahr eines Brandes zu vermeiden.

Der Filter fängt Fett, Rauch und Staub auf, er hat somit einen direkten Einfluss auf die Leistungsfähigkeit der Dunstabzugshaube. Wenn er nicht gereinigt wird, werden Fettrückstände (leicht entflammbar)ihn verstopfen. Reinigen Sieihn mit einem Haushaltsreiniger.

Jährliche Reinigung der Aktivkohlefilter

AUSSCHLIESSLICH für Geräte, die im Umluftmodus ins-

talliert sind (kein Ableiten der Luft nach draußen) Dieser Filter bindet Gerüche und muss mindestensomal pro Jahr je nach Gebrauchshäufigkeit der Dunstabzugshaube ausgewechselt werden.

Auswechseln der Gluhlampe

1. Schalten Sie das Gerät aus undziehen Sie den Netzstecker aus der Steckdose.
2. Drehen Sie die alte Gluhlampe Heraus.
3. Ersetzen Sie die alte durch eine neue Gluhlampe des gleichen Typs und mit gleicher Leistung (E14, max. 2x28 W).

Fehlerbehebung

Probleme	Ursachen	Lösungen
Die Lampe leuch-tet, aber das Ge-blase funktioniert nicht.	Die Geblaseflügel sind blockiert.Der Motor ist defekt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.
Die Lampe und das Geblase funktio-nieren nicht.	Die Glühlampe ist durchgebranct.Das Netzkabel ist nicht richtig verbunden.	Wechseln Sie die Glühlampe mit einer Glühlampe mit passender Leistung aus.Stecken Sie den Netzstecker korrekt in die Steckdose.
Das Gerät vibriert heftig.	Die Geblaseflügel sind beschä-digit.Der Motor des Geblases ist nicht richtig befestigt.Das Gerät ist nicht korrekt an der Halterung befestigt.	Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Schalten Sie das Gerät aus und setzen Sie es nur von einem qualifizierten Techniker reparieren.Hängen Sie das Gerät ab und prüfen Sie, ob die Halte-rung korrekt montiert ist.
Die Dunstabzugs-haube saugt nicht richtig ab.	Der Abstand zwischen dem Gerät und der Kochfläche ist zu groß.	Stellen Sie den Abstand auf 65 bis 75 cm ein.

Technische Merkmale

Die Informationen in thisem Produkt-Datenblatt werden in der nachfolgend angegebenen Reihenfolge aufgefuhrt und sind in der Produktborschüre sowie in allen anderen mitgelieferten Dokumenten enthalten.

	950185
Lieferanten- oder Markenname	VALBERG
Modellkennung des Lieferanten	HT 60 X ARSC
Jährlicher Energieverbrauch (AECAbzugshaube) gemäß Anhang II, Punkt 2, in kWh/Jahr berechnet und auf eine Dezimalstelle gerundet	75 kWh/Jahr
Energieeffizienzklasse des Modells	D
Fluiddynamische Effizienz (FDEAbzugshaube) auf die ersten Dezi-malstelle gerundet	9,1
Klasse für die fluiddynamische Effizienz des Modells	E
Beleuchtungseffizienz	2 LUX/W
Beleuchtungseffizienzklasse des Modells	G
Fettabscheidegrad	71,9
Klasse für den Fettabscheidegrad des Modells	D
Luftstrom (in m3/h auf die{nachste zuschtgegen Zahl gerundet) bei min- nimaler und maximaler Geschwindigkeit während des normalen Betriebs, mit Ausnahme des Turbo- oder „Booster“-Modus	Max.: 288,8 m3/h
Gegebenenfalls Luftstrom (in m3/h auf die{nachste zuschtgegen Zahl gerundet) im Turbo- oder „Booster“-Modus:	Max.: 288,8 m3/h
A-bewertete Luftschallemissionen (in dB auf die{nachste zuschtgegen Zahl gerundet), bei minimaler und maximaler verfügbarer Ge-schwindigkeit während des normalen Betriebs	62 dB
Gegebenenfalls A-bewertete Luftschallemissionen (in dB auf die{nachste zuschtgegen Zahl gerundet) im Turbo- oder „Booster“-Modus
Gegebenenfalls der Energieverbrauch im ausgeschalteten Zu-stand, (Po), in Watt auf die zweite Dezimalstelle gerundet	0
Gegebenenfalls der energieverbrauch im stand-by-modus, (ps), in watt auf die zweite Dezimalstelle gerundet

Umweltschutz

UMWELTSCHUTZRICHTLINIE 2012/19/EU

Alte Elektroprodukte dürfen nicht mit den Haushaltsabfällen entsorgt werden. Recyclen Sie diese Geräte dont, wo spezialisierte Sammelstellen vorhanden sind. Wenden Sie sich an die Gemeinde oder den Handler, um Informationen zum Recyclung zu erhalten.

Dieses Gerätträgt die spezielle Markierung gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (WEEE).

Indem Sie davon sorgen, dass diesen Produkt ordnungsgemäß entsorgt wird,/TRagen Sie dazu bei potenziellen negativen Auswirkungen auf die Umwelt und die menschliche Gesundheit vorzubeugen, die andernfalls bei unsachgemäßer Entsorgung entstehen wurden.

Dieses Symbol am Produkt weist daraufhin, dass diesen Produkt nicht mit den Haushaltsabfallen entsorgt werden darf. Vielmehr muss es einer Recyclungstelle für elektrische und elektronische Geräte zugeführrt werden.

Die Entsorgung muss unter Einhaltung der ortlichen Vorschriften über die Entsorgung von Abfallen erfolgen.

Um mehr über die Behandlung, das Sammeln und Recyclen these Produkte zu erfahren, wenden Sie sich an ihre Gemeindeverwaltung, die Müllabfuhr ihrer Gemeinde oder das Geschäft, in dem das Produkt gekauft wurde.

Gracias!

Für diese Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßigen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
