GEBRUIKSAANWIJZING HT 60 X ARSC VALBERG
GEBRUIKSAANWIJZING 14
Bedankt om voor dit product van VALBERG gekozen te hebben. De producten van het merk ELECTRO DEPOT worden gekozen, getest en aanbevolen door VALBERG en verzekeren u een eenvoudig gebruik, een betrouwbare prestatie en een onberispelijke kwaliteit.
Dankzij dit toestel weet u dat elk gebruik tevredenstellend zal zijn.
Welkom bij ELECTRO DEPOT.
Bezoek onze website www.electrodepot.be
ELECTRO DEPOT
| A | Veiligheidsinstructures | 16 | Veiligheidsinstructures |
| B | Installatie | 19 | Voorbereidingen voorafgaand aan de installmentatie |
| 20 | Installatie (afvoer�uit buiten) |
| C | Controle en gebruik | 22 | Controle en gebruik |
| D | Reinigung en onderhoud | 22 | Onderhoud |
| 23 | Reparatie |
| E | Extra informatie | 24 | Kenmerken |
| 25 | Milieubescherming |
Veiligheidsinstructies
- Deze gebruikshandleiding is bedoeld voor uw veiligheid. Lees ze aandachtig en volledig vóór de installatie en bewaar ze voor latere raadpleging.
- Alle installatiewerkzaamheden moeten worden uitgevoerd door een gekwalificeerde elektricien of een bevoegd persoon.
- Dit apparaat moet correct worden geïnstalleerd door een persoon met de vereiste kwalificaties volgens de instructies van de fabrikant.
- De toegankelijke onderdelen kunnen heet worden tijdens het gebruik.
- Jonge kinderen moeten op afstand worden gehouden. Raak het apparaat niet aan. Maak geen vlammend vuur onder de afzuigkap.
- De fabrikant raadt ten zeerste aan dit apparaat uit de buurt te houden van baby's en jonge kinderen.
- Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder of personen met beperkte fysische, visuele of mentale mogelijkheden, of die een gebrek hebben aan
ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het veilig gebruik van het apparaat en de gevaren die het gebruik van het apparaat met zich meebrengen begrijpen. Laat kinderen nooit met het apparaat spelen. Kinderen zonder toezicht mogen het apparaat niet reinigen of onderhouden. Zorg ervoor dat het apparaat en het netsnoer buiten het bereik van kinderen jonger dan 8 jaar blijven. - Een uitschakelingsinstallatie moet worden opgenomen in de vaste bedrading in overeenstemming met de toepasselijke bedradingswetgeving. De vaste bedrading moet voorzien zijn van een uitschakelknop die inwerkt op alle aansluitklemmen en waarvan de contacten aan elke pool minimum 3 mm van elkaar gescheiden zijn. Inspecteer regelmatig de stekker en het netsnoer om te controleren of ze niet beschadigd zijn. Als het snoer beschadigd is, laat het dan vervangen door de fabrikant, een erkend servicecentrum of een gelijkwaardig
bekwaam persoon om elk gevaar te voorkomen.
- Zorg ervoor dat de elektrische kabels de warme onderdelen van het apparaat niet aanraken. Zorg ervoor dat het netsnoer niet onder of in het apparaat vastzit en zorg ervoor dat het niet beschadigd wordt.
- Installeer het apparaat niet buitenshuis, in een vochtige ruimte of een ruimte waar er waterlekken kunnen zijn, bijvoorbeeld onder of in de buurt van een wasbak. In geval van een waterlek, laat het apparaat natuurlijk drogen.
- Gebruik geen ontvlambare sprays in de buurt van het apparaat.
- Gooi de verpakking op de juiste wijze weg.
- Gebruik geen ontvlambare sprays in de buurt van het apparaat.
- Wij raden u ook aan heel voorzichtig te zijn tijdens het gebruik en de reiniging. Lees aandachtig de hoofdstukken betreffende de reiniging en het onderhoud van dit apparaat.
- Gebruik geen stoomreiniger.
- Het apparaat is niet ont-
worpen voor gebruik met een externe timer of een afzonderlijk afstandsbedieningssysteem.
- Dit apparaat is uitsluitend bedoeld voor huishoudelijk gebruik. Waarschuwing: Raadpleeg de plaatselijke regelgeving betreffende de rookafvoergaten. Sluit de afzuigkap niet aan op een hetelucht-, ventilatie- of rookkoker. Zorg ervoor dat de ruimte voldoende geventileerd is en in overeenstemming is met de plaatselijke regelgeving. Zorg ervoor dat het maximale luchtafscheidingsdebiet van de apparaten in de ruimte 4 Pa (0,04 mbar) niet overschrijdt. De ruimte moet voldoende ventilatie hebben als een afzuigkap wordt gebruikt tegelijkertijd met apparaten die werken op gas of een andere brandstof. De lucht mag niet worden uitgestoten in een gasuitlaatbuis van apparaten die gas of een andere brandstof verbranden. De regelgeving met betrekking tot de luchtafvoer moet worden nageleefd. Waarschuwing: Alvorens de afzuigkap aan te sluiten:
Schakel het stopcontact uit en controleer of de stroomspanning en de -frequentie overeenstemmen met die aangegeven op het typeplaatje van het apparaat.
Waarschuwing: De afzuigkap kan stoppen met werken in geval van elektrostatische ontlading (bijvoorbeeld door blikseminslag). Dit houdt geen risico op beschadiging in. Trek de stekker uit het stopcontact en schakel de stroom na één minuut opnieuw in. - Om het risico op brand te voorkomen, reinig regelmatig de metaalfilter, en controleer en reguleer nauwgezet het keukengerei dat veel olie bevat. - Gebruik de afzuigkap niet als ze tekenen van beschadiging of storing vertoont. Neem contact op met de klantendienst. - Kook niet met een vlammend vuur onder dit apparaat. - Tijdens de installatie van het apparaat, respecteer de afstand tussen de bovenkant van de kookplaat of het fornuis en het onderste gedeelte van de afzuigkap:
Gaskookplaat: 750 mm. Elektrische kookplaat: 650
mm.
- Waarschuwing: Er is een risico op brand of elektrische schokken als de reiniging niet wordt gedaan volgens de instructies.
- De ruimte moet voldoende worden geventileerd als de afzuigkap wordt gebruikt tegelijkertijd met apparaten die gas of een andere brandstof gebruiken.
- Voor informatie over het installeren en vervangen van lampen raadpleegt u de volgende paragraaf in de handleiding.
Voorbereidingen voorafgaand aan de installatie

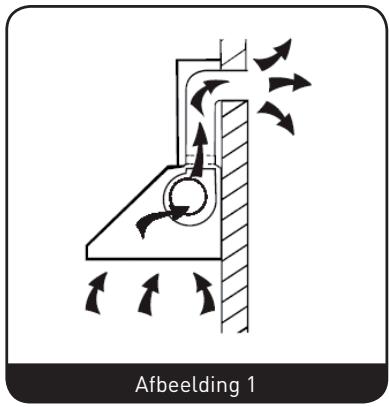

A. Als een afvoergat naar buiten uitkomt, kan uw afzuigkap hierop worden aangesloten. Zoals hieronder aangegeven, met behulp van een afvoerbuis (onbrandbaar materiaal of een flexibele slang, aluminium, geëmailleerd met een binnendiameter van 150 mm) (Afbeelding 1)

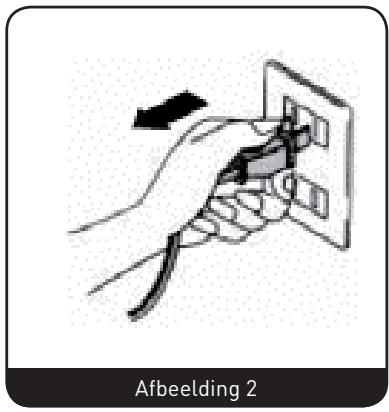

B. Alvorens het apparaat te installeren, schakel het UIT en trek de stekker UIT het stopcontact. (Afbeelding 2)

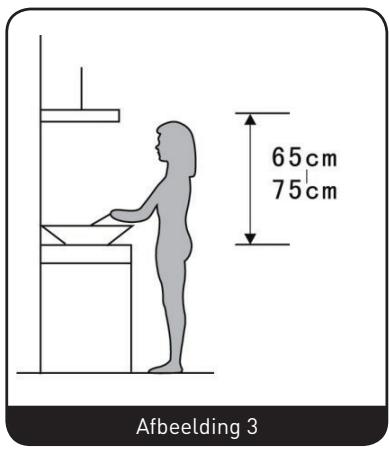

C. De afzuigkap moet worden geplaatst op een afstand van 65 tot 75 cm boven de kookplaat voor een optimaal rendement. (Afbeelding 3)
Installatie (afvoer naar buiten)
LET OP!
- Volg de waarschuwingen in de handleiding over het gebruik van het apparaat in de modus luchtafvoer buiten de ruimte.

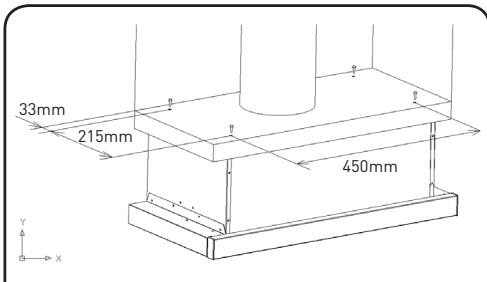

Bevestiging onder een meubel
- Boor 4 gaten van 6 mm diameter onder de opgehangen kast.
- Installeer de afzuigkap onder de opgehangen kast en maak ze vast met de 4 meegeleverde schroeven. [Afbeelding 5]
Opmerking: De uitzetbare koker is een optioneel accessoire en wordt niet meegeleverd.
Wandmontage
- Boor 2 gaten van ø 8 mm op een geschikte plaats, gecentreerd ten opzichte van de opening in de rechterkant van de afzuigkap. (Deze twee gaten moeten horizontaal op dezelfde lijn liggen) (Afbeelding 4)
- Steek 2 muurpluggen en 2 schroeven ST4x30 mm in de gaten (Schroef de schroeven niet volledig aan, ze moeten 2~3 mm uit de muur steken om de afzuigkap op te hangen.).
- Til de afzuigkap en hang ze op aan de muur.
- Teken en boor 2 gaten van ø 8 mm en steek twee veiligheidsschroeven met 2 muurpluggen en 2 schroeven van ST4x30 mm in de gaten
Afbeelding 5
Installatie (Recyclage in de ruimte)
OPMERKING: Koolfilters worden niet meegeleverd.

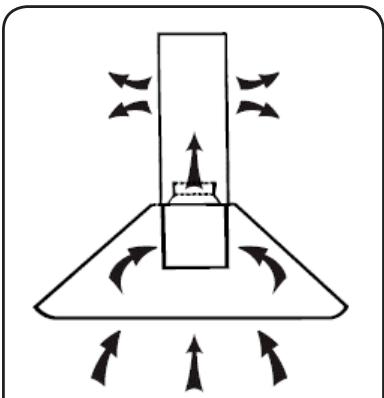

Als u niet beschikt over een afvoer naar buiten, is de afvoerbuis niet vereist en de installatie is vergelijkbaar met die aangegeven in het hoofdstuk "Installatie (afvoer naar buiten)". (Afbeelding 6)
Actieve koolfilters kunnen worden gebruikt om geuren te filteren.

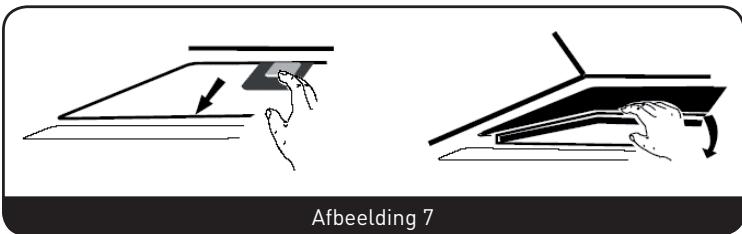

Om de actieve koolfilters te installeren, moet eerst de vetfilter worden losgemaakt. Druk op de grendel en trek deze naar beneden. (Afbeelding 7)
Afbeelding 6

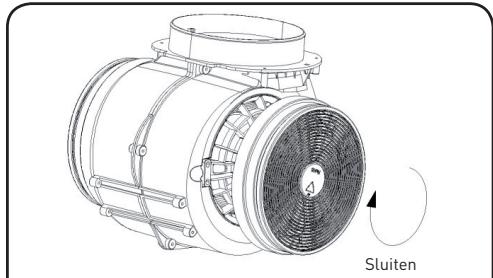

Plaats een actieve koolfilter in het apparaat en draai deze in de richting van de wijzers van de klok. Ga op dezelfde manier te werk aan de andere kant. (Afbeelding 8)
OPMERKING:
Zorg ervoor dat de filter stevig wordt vergrendeld. Zoniet zal het loskomen en dit is gevaarlijk. - Bij installatie van actieve koolfilters neemt het zuigvermogen af.
Afbeelding 8
Controle en gebruik
Aan de linkerkant van de afzuigkap.
Snelheidsknop
Aan de rechterkant van de afzuigkap.
«»: hoge snelheid, «-»: lage snelheid, «0»: stop
Onderhoud
Voordat u het apparaat reinigt, schakelt u het UIT en trekt u de stekker UIT het stopcontact.
Periodieke reiniging
Gebruik een zachte doek, licht bevochtigd met warm water en zeep of een schoonmaakmiddel. Gebruik geen staalwol, schurende of chemische producten/voorwerpen, of een stijve borstel om het apparaat te reinigen.
Maandelijkse reiniging van het vetfilter
VERPLICHT: Reinig het filter maandelijks om brandgevaar te voorkomen.
Het filter verzamelt vet, rook en stof, wat een directe invloed heeft op de doeltreffendheid van de afzuigkap. Als het niet wordt gereinigd, zullen de vetresten (mogelijk ontvlambaar) het verstoppen. Reinig het met een schoonmaakmiddel.
Jaarlijkse vervanging van de actieve koolstoffilters
ALLEEN van toepassing op het apparaat dat is geïnstalleerd in de recirculatiemodus (geen luchtafvoer naar buiten). Dit filter absorbeert geuren en moet minstens een keer per jaar worden
vervangen, afhankelijk van de frequentie van het gebruik van de afzuigkap.
De lampervangen
- Schakel het apparaat uit en trek de stekker uit het stopcontact.
- Draai de gebruikte lamp los en verwijder ze.
- Vervang ze door een lamp van hetzelfde type en hetzelfde vermogen (E14 Max. 2x28 W).
Reparatie
| Probleemstel-
lingen | Oorzaken | Oplossingen |
| De lamp brandt maar de ventilator functioneert nicht. | De bladen van de ventilator zitten vast.
De motor is beschadigd. | Schakel het apparaat uit en LAST het repareren door een erkend reparateur. |
| De lamp en de ventilator functioneren nicht. | De lamp is doorgebrand.
Het netsnoer zich los. | Vervang de lamp door een lamp met hetzelfde vermo-gen.
Steen het opnieuw in het stopcontact. |
| Het apparaat tritt hevig. | De bladen van de ventilator zijn beschadigd.
De motor van de ventilator is Niet goed vastgemaakt.
Het apparaat is Niet correct bevestigd op de steun. | Schakel het apparaat uit en LAST het repareren door een erkend reparateur.
Schakel het apparaat uit en LAST het repareren door een erkend reparateur.
Maak het apparaat los en controllerer of de steun correct is geinstalleerd. |
| De afzuigkap zuigt niet goed. | De afstand:tussen het apparaat en de kookplaat is te groot. | Regel de afstand op 65-75 cm |
Kenmerken
De informatie over het product wordt in onderstaande volgorde weergegeven op de productfiche en is terug te vinden in de brochure en alle andere documenten meegeleverd met het product.
| 950185 |
| Naam van de leverancier of merk; | VALBERG |
| Modelreferentie leverancier | HT 60 X ARSC |
| Jaarliks energieverbruik (AEC afzuigkap) berekend volgens bijla-ge II, paragraaf 2 in kWh/j en afgerond op de eerste decimal | 75 kWh/JAAR |
| Energie-efficiëntieklasse van het model | D |
| Vloeistof dynamische efficiëntie (FDE afzuigkap) afgerond op de eerste decimal | 9,1 |
| Vloeistof dynamische efficiëntieklasse van het model | E |
| Lichtopbrengst (LE afzuigkap) | 2 LUX/W |
| Lichtopbrengstklasse van het model | G |
| Vetfilterrendement | 71,9 |
| Vetfilterefficiëntieklasse van het model | D |
| Luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) bij minimum- en maximumsnelheid bij normalaal gebruik, in de intensieve modus en de "boost"-modus | Max: 288,8m3/u |
| Indien van toepassing, het luchtdebiet (in m3/u afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus; | Max: 288,8m3/u |
| Akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal), bij de beschikbare minimum- en maximumsnelheid in normalaal gebruik | 62dB |
| Indien van toepassing, de akoestische uitstoot van lucht gewogen volgens waarde A (in dB afgerond op het dichtstbijzijnde gehele getal) in de intensieve of "boost"-modus | |
| Indien van toepassing, het energieverbruik in de modus "stop", (Po), in watt, afgerond op de tweede decimal | 0 |
| Indien van toepassing, het energieverbruik in de modus "stand-by", (Ps), in watt, afgerond op de tweede decimal | |
Milieubescherming
MILIEUBESCHERMING - RICHTLIJN 2012/19/EU
Afgedankte elektrische apparaten mogen niet worden weggegooid bij het huishoudelijk afval. Breng ze naar een gespecialiseerd centrum om ze te recycleren. Neem contact op met de gemeente of de verkoper voor advies betreffende de recyclage.
Dit apparaat is voorzien van een specifieke markering in overeenstemming met de
Door te zorgen voor de juiste afdanking van dit product, draagt u bij tot het voorkomen van mogelijke negatieve gevolgen voor het milieu en de volksgezondheid, die kunnen worden veroorzaakt door de onjuiste afdanking van het apparaat.
Dit symbool aanwezig op het product geeft aan dat het product niet mag worden weggegooid bij het huishoudelijk afval. In plaats daarvan moet het worden gebracht naar een centrum voor terugwinning en recyclage van elektrische en elektronische apparaten.
De afdanking moet gebeuren in overeenstemming met de plaatselijke wetgeving inzake het weggooien van afval.
Voor meer informatie betreffende de verwerking, inzameling en recyclage van dit product, neem contact op met uw gemeente, de huisvuilophaaldienst van uw gemeente of de winkel waar u het product hebt gekocht.
Vielen Dank!
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
