GASHERD BEDIENUNGS- UND INSTALLATIONSANLEITUNG

Werte Kunden,

Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die ihre Erwartungen übertreffen undieten Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden.

These Broschüre enthalt alle erforderlichen Informationen zur Aufstellung und Verwendung Ihres neuen Herds.

Wir empfehlen Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, bevor Sie ihren Herd in Betriebnehmen, da sie alle grundlegenden Informationen zur korrekten Aufstellung, richtig Verwendung und regelmäßigen Pflege und Wartung His Herzths enthalt. Diese Herdarf nur von qualifiziertem Personal in Übereinstimmung mit den Sicherheitsrelevanten Normen und Gesetzen installiert werden. Versuchen Sie niemals, den Herd selbst zu reparieren.

Konformitätserklarung

Wir erklaren, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

CE

INHALT

1. TECHNISCHE EIGENSCHAFTEN

2. SICHERHEITSHINWEISE

Allgemeine Hinweise

Aufstellungshinweise

Während der Verwendung

Reinigung und Wartung

Sicherheit von Kindern

3. EINBAU

3.1 Aufstellungssort/-umgebung des Herds
3.2 Aufstellung des Herds
3.3 Einrichten der Stellfüsse
3.4 Gasanschluss
3.5 Umstellung des Gastyps

4. VERWENDUNG

4.1 Verwendung der Gasbrenner

4.1.1 Verwendung der Kochfeld-Brenner
4.1.2 Verwendung der Brenner im Backraum

4.2 Im Herd verwendetes Zubehör

1. REINIGUNG UND WARTUNG

5.1 Reinigung
5.2 Wartung

1. KUNDENDIENST UND TRANSPORT

6.1 Bevor Sie sich an den Kundendienst wenden
6.2 Informationen zum Transport

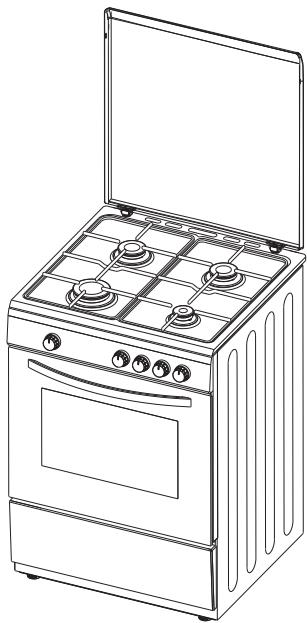

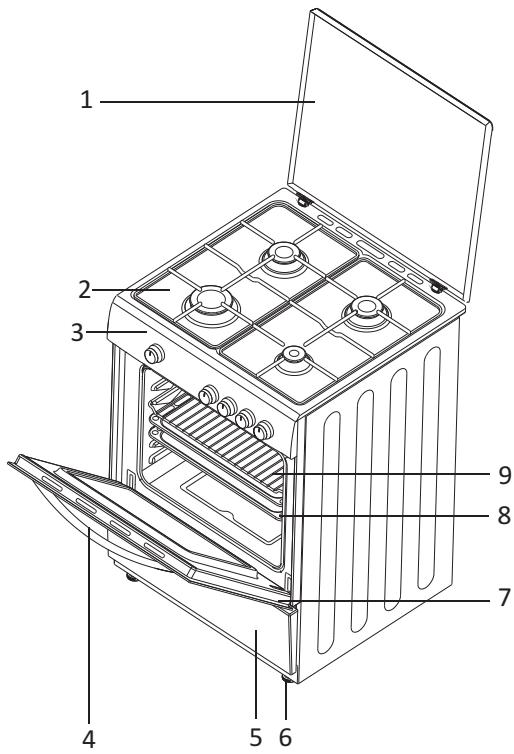

Teileliste:

1- Abdeckung Kochfeld
2-Kochfeld
3-Bedienfeld
4-Klappengriff
5-Unterbau oder Auszug vorne
6-StellfüBe
7-Backraumtür
8-Backblech
9-Wire Grid

10-Halb-Schnellkochplatte
11-Schnellkochplatte
12-Zusatzkochplatte

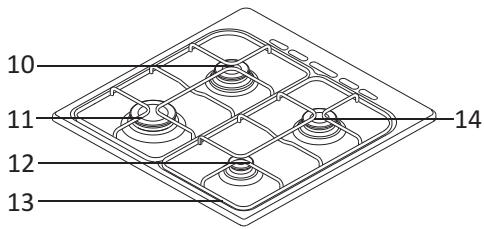

13-Topfhaltegitter
14-Halb-Schnellkochplatte

2. WARNHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMIEN, UND HALTEN SIE ES STETS ZUR VERFUGUNG WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN NICT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WAHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und äther und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausfuhrliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speien. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

WARNING: Das Gerät und die zugänglichen Teile werden während des Gebrauchs besteht. Achten Sie daraufuf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollenn ferngehalten werden, es sei dessie werden kontinuierlich überwacht.

WARNING: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu Löschen, aber schalten Sie das Gerät aus und dann decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab.

WARNING: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

WARNING: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

Für Kochfelder mit Abdeckung: Entfernen Sie vom dem Öffnen der Abdeckung alle Verunreinigungen daraufuf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schreiben.

Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

2. WARNHINWEISE

Zur Vermeidung vom Kippen des Gerätes müssen die stabilisierenden Halterungen eingebaut sein.

Während der Verwendung wird das Gerät heißt. Achten Sie darauf, dass Sie nicht die Heizeelemente im Inneren des Backraums berühren.

Griffe die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden können bereits werden

Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen.

These konnen die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

WARNING: Stellen Sie safer, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden.

VORSICHT: Die außen zugänglichen Teile können sehr heißt werden, wenn das Kochen oder Grillen in Verwendung ist.

Halten Sie keine Kinder fern von dem Gerät.

hr Gerät wurde in Übereinstimmung mit den einschlädigen lokalen und internationalen Normen und Vorschriften hergestellt.

Wartungs-und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations-und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und darüber verboten.

Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung-und Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen these Gerätes sind auf dem Typenschild angegeben

VORSICHT: Dieses Gerät ist nur Ist nur zum Kochen von Speisen und fur den Gebrauch im Haushalt bestimmt und sollte nicht fur andere Zwecke oder auf einer anderen Anwendung, z. B. fur gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

Heben oder verschieben Sie das Gerät nicht durch Ziehen am Turgriff.

Dieses Gerät ist nicht an ein Abzugsgerät für Verbrennungsk Produkte angeschlossen. Es muss in Übereinstimmung mit den aktuell gültigen Installationsrichtlinien eingebaut und angeschlossen werden. Besonderes Augenmerk ist darauf relevanten Richtlinien bezüglich der Belüfung zu halten. (Nur für Gasseräte)

Wenn der Brenner nach 15 Sekunden noch immer nicht lauft, stoppen Sieihn, öffnen Sie die Backraumtür und/oder warten Sie mindestens 1 Minute, bevor Sie nochmals versuchen,ihn zu zünden. (Nur für Gasperäte)

Wenn der Brenner nach 15 Sekunden noch immer nicht lauft, stoppen Sieihn, öffnen Sie die Backraumtür und/oder warten Sie mindestens 1 Minute, bevor Sie nochmals versuchen,ihn zu zünden. (Nur für Gasseräte)

These Anleitungen sind nur gültig, wenn das Land-Symbol auf dem Gerät angezeigt wird. Wenn das Symbol nicht auf dem Gerät angezeigt wird, ist es notwendig, die technischen Anweisungen, die die erforderlichen Anweisungen zur Änderung des Gerätes an die Bedingungen der Nutzung des Landes bieten, zu beziehen. (Nur für Gasgeräte)

Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um ihre Sicherheit zu garantieren. Da das Glas brechen konnte, sollen den Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden sie Schläge auf das Glas durch Zubehörgeräte.

Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährung zu vermeiden.

Lassen Sie Kinder niemals auf die Backraumtur klettern oder darauf aufsitzen, wenn diese offen ist.

2. WARNHINWEISE

Warnhinweise zur Installation:

Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.

Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden können.

Wenn Sie das Gerät auspacken, stellen Sie safer, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, behmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungs Dienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein konnen, sollenn Sie diese einsammeln und sofort entsorgen.

Schützen Sie das Gerät vor Umwelterinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. Aus.

Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100^ standhalten.

Während der Verwendung

Wenn Sie ihren Herd das ersten Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrhuirt. Deshalb sollen den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben.itte lufen Sie während dieser Zeit die Umgebung, in welche das Produkt

Während der Verwendung konnen die äußeren und inneren Oberflächen des Ofens heißt werden. Wenn Sie die Backraumtur öffnen, treten Sie etwas zurück, um dem aus dem Backraum entweichenden bereits Dampf auszuweichen. Es kann die Gefahr von Verbrennungen bestehen.

Legen Sie keine entzündlichen oder brennbaren Materialien, in das Gerät oder in die Höhe des Gerätes, wenn es in Betrieb ist.

Verwenden Sie stets hitzebestandige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnahmen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese konnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.

Wenn das Gerät langere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.

Achten Sie stets darauf, dass die Regler in der Position "0" (Stop), wenn der Herd nicht in Betrieb ist.

VORSICHT: Glasabdeckungen können springen, wenn sie zu heißt werden. Schalten Sie alle Brenner aus, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

Stellen Sie niemals etwas auf die Backrohrtur oder den Auszug, wenn diese offen sind. Dadurch konnte das Gerät kippen oder die Klappe beschädigt werden.

Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in dieunte Ausziehlade. Dazu gehoren Kochgeschirr mit Zubehor aus Kunststoff (z.B. Griffe).

Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder auf seine Griffe.

Reinigung und Wartung:

Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungsaoder Wartungsarbeitendurchführren. Das konnen Sie machen nachdem Sie das Gerät ausstecken oder den Hauptschalterausschalten.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GROSSTMOGliche SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWenden UND IM BEDARFSFALL NUR EINEN AUTORISIERENT WARTUNGSDIENST ANRUFEN.

3. INSTALLATION

Dieser moderne, zweckmäßige und practische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird all ihren Ansprüchen in jeder Hinsicht gerecht werden. Lesen Sie diese Broschüre sorgfält durch, bevor Sie den Herd in Betriebnehmen, um alle notwendigen Informationen über seine Funktionen kennenzulernen und die bestmöglichen Resultate zu erzielen. Beachten Sie die folgenden Empfehlungen, um Probleme oder gefährliche Situationen zu vermeiden und das Gerät richtig aufzustellen. Sie sind insbesondere für den Techniker, der die Aufstellung des Geräts vornimmt, von Bedeutung.

3.1 Aufstellungssort/-umgebung des Herds

• Ihr Herd muss an einem Ort aufgestellt und verwendet werden, der gut beluftet ist. Eine Gasverbrennung ist nur mit dem Sauerstoff in der Luft möglich. Daher muss ein ausreichender Luftstaustausch erfolgen und eine Abführung der Verbrennungsgase in Übereinstimmung mit den Vorschriften sichergestellt sein. Es muss eine ausreichende Belüfung vorhanden sein, um die Luftversorgung in der Verwendungsumgebung zu gewährleisten. Die Belüfung muss durch Öffnungen an Wänden mit direktem Kontakt nach außen (siehe Diagramm unter).

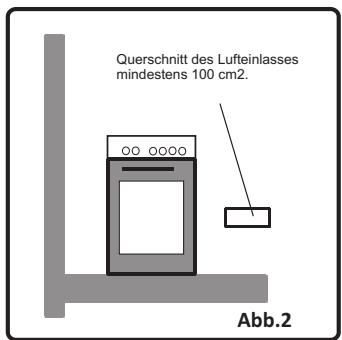

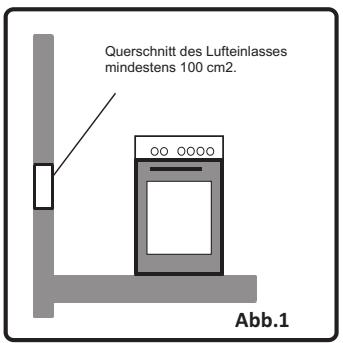

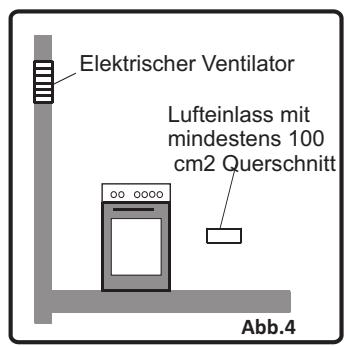

• Der Luftstrom muss am Boden eintreten (mindestens 100cm^2 ) und oben austreten (mindestens 100cm^2 ). Diese Belüftungsöffnungen müssen also jeweils einen Mindestquerschnitt von 100cm^2 für einen effektiven Luftdurchsatz aufweisen. Diese müssen stets offen bisher und)dürfen nicht geschlossen werden. Sie sollen sich nach Möglichkeit in der Höhe der Herdrückseite befinden (für den Luftleinlass Fig. 1 und 2) bzw. an der Entstehungsstelle der Verbrennungsgase (für den Abzug), alsoe etwa 1,80m über Bodenniveau. Kunden diese Öffnungen nicht dort, wo der Herd aufgestellt ist, von außen hergestellt werden, kann die erforderliche Verbrennungsluft auch von anderer Stelle zugeführten werden, sofern diese über ausreichende Belüftung verfügt und es sich nicht um ein Schlafzimmer oder einen Raum mit besonderen Gefahren handelt.

Abzug der Verbrennungsgase

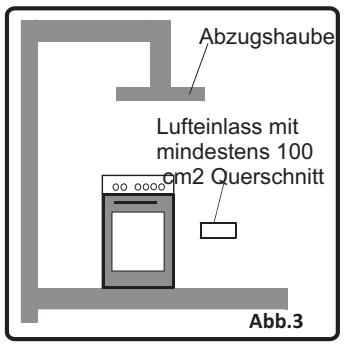

Es wird empfohlen, entweder eine Abzugshaube mit direkter Rohrverbindung nach außen (Fig. 3) zu installmenten, oder einen elektrischen Ventilator am Fenster oder an der Außenwand (Fig. 4), um Rauchgase direkt nach außen zu leiten. Die Leistung des Ventilators muss so ausgelegt werden, dass die Luft in der Küche 4-5 Mal pro Stunde erneuert wird.

3.2 Aufstellung des Herds

• Der Herd darf geben weiteren Möbelstücken aufgestellt werden, solange diese nichtHigher als der Herd sind (siehe Abb. 5).

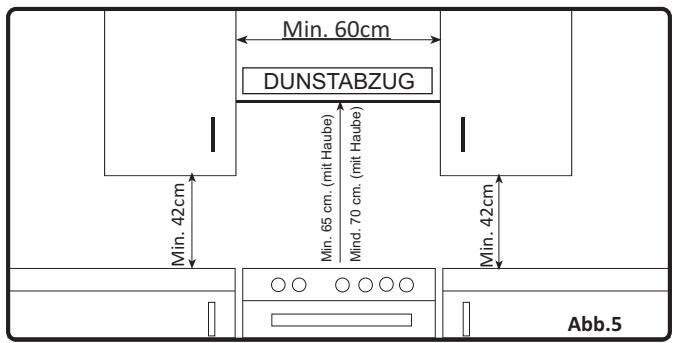

• Befinden sich über dem Herd weitere Möbelstücke, muss ein Abstand von mind. 10 cm zwischen den Seiten des Herds und dem Möbelstück eingehalten werden.
  Die Mindesthöhe zwischen Kochfeld und Abzugshaube (oder Wandschrank) ist in Abb. 5 gezeigt. Die Abzugshaube muss mindestens 65~cm Abstand zum Kochfeld haben. Ist keine Abzugshaube vorhanden, darf der Abstand zwischen Kochfeld und Mobelstück darüber 70~cm nicht unterschreiben.
• Halten Sie einen Abstand von 2 cm zwischen der Rückseite des Herds und der Wand ein, sowie zwischen den Seiten des Herds und angrenzenden Möbelstücken..
• Achten Sie darauf, den Herd nicht direktiben einen Kühlschrank zu stellen. Auch dürfen keine brennbaren oder entzündlichen Materialien wie Vorhänge, Stoffe etc. in der Nähe sein, die leicht verbrennen.
  Angrenzende Möbelstücke müssen für Temperaturen von mindestens 90^ ausgelegt sein.

3.3 Einrichten der Stellfübe

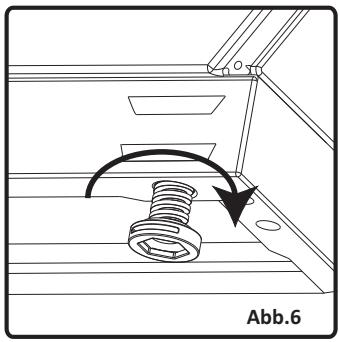

Der Herd stegt auf 4 einstellbaren Standfußen. Nach dem Einstellen der gewünschten Position muss die Einrichtung überprüft werden. Stellen Sie dazu die 4 Stellfuße durch Anziehen oder Lockern ein (Abb. 6). Der Herd muss absolut waagrecht aufgestellt werden.

Der max. Einstellsspielraum beträgt 30 mm.

Zum Einstellen der Standüge können Sie den Auszug des Herds entfern.

Nach dem Einstellen der Standfußearf der Herd nicht mehr durch Ziehen bewegt werden, sondern nur noch durch HebEN (aber nicht an den Turgriffen).

3.4 Gasanschluss -FR

Gas anschließen und Dichteit überprüfen

Der Gasanschluss des Herds muss ebenfalls von einem qualifizierten Techniker unter Einhaltung aller geltenden Normen durchgefuhrt werden (nach Antikel 10 der Verordnung vom 02-08-1977 und den Vorschriften nach D.T.U 61-1. Diese verlangen am Rohrende ein Regelventil für Erdgas mit Überdruckventil nach der Norm NF D 36-303. Dieses Regelventil dient dazu, die Gasversorgung zu unterbremen, wenn der Herd nicht verwendet wird).

Überprüfen Sie zuerst, für welchen Gastyp der Herd gerüstet ist. Diese Information finden Sie auf einem Aufkleber an der Herdrückseite. Informationen zu den Gastypen und Brennerdüssen finden Sie in der Tabelle mit den technischen Daten. Achten Sie daraufauf, dass der Gaszufuhrdruck für die Ventile laut den technischen Daten geeignet ist, damit das Gerät möglichst effizient arbeiten kann und möglichst weniger Gas verbraucht. Wenn der Gasdruck nicht diesen Werten entspricht oder regelbar ist, muss ein entsprechender Druckregler an der Zufahrleitung installiert werden. Für diese Einstellungen müssen Sie sich an den Kundendienst wenden.

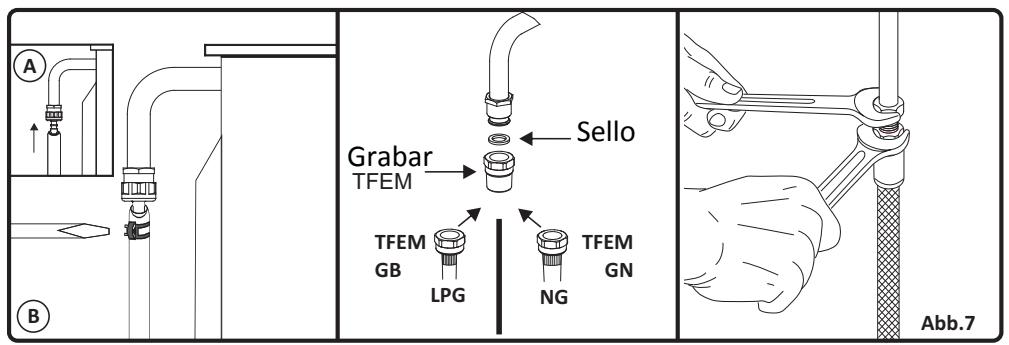

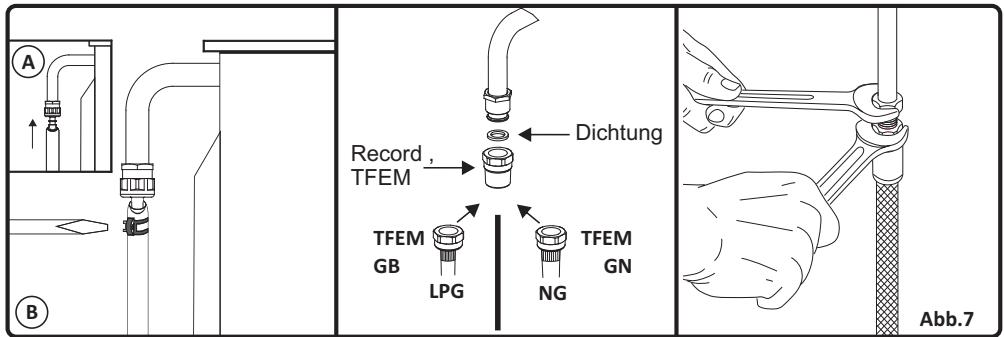

Anschluss von Butangas (G30) - Propan (G31)

Der Techniker überprüft zuerst, für welchen Gastyp der Herd gerüstet ist. Ist er für Erdgas gerüstet, muss er die Brennerdüssen (siehe unter) austauschen, damit Butangas verwendet werden kann. Die Installation kann entweder mit einem speziellen Butan-/Propan-Gastrohr erfolgen, das mit 2 Clips verkauft wird, oder mit einem speziellen, mit Armaturen versehenen TFEM-Schlauch.

Wenn Sie ein Butan-/Propanrohr mit Überwurfkragen verwenden, wird die Butangas-Brennerspitze mit Gasdichtung im Herd installiert. Das Rohr wird tief in diese Spitze eingeführt und dann der Überwurfkragen festgezogen, ohne das Rohr abzuschneiden. Gehen Sie etwa für das Ventil vor (siehe Abb. 7).

Die erforderliche Gesamtlänge ist max. 1,5 m. Es ist sehr wichtig, das Haltbarkeitsdatum auf dem Rohr zu überprüfen und das Rohr auszutauschen, bevor diesen Datum erreicht wird.

Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).

Erdgas anschließen (G20/G25)

Der Techniker muss eine mechanische Rohrspitze (TFEM) laut der Norm NF D 36100/36103/36121 installieren und den Herd nach aktuellen Normen anschließen.

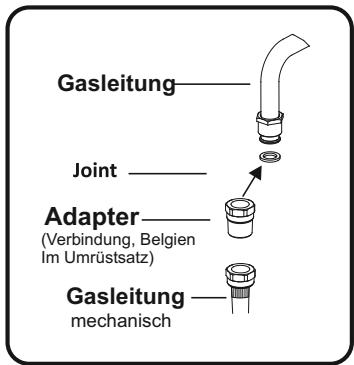

Beachten Sie die folgenden Punkte beim Anschlieben des Schlauches:

• Kein Teil des Schlauchs damit mit Oberflächen in Berührung kommt, die heißt als 50 °C werden können (Mindestabstand zwischen Schlauch und heißt Stellen: 20 mm).
  Die Schlauchlänge darauf 1,5 m nicht überschreiben.
• Der Schlaucharf nicht gerissen,gedehnt oder geknicht werden.
• Der Schlaucharfkeine scharfen Kanten oder beweglichen Teile berühren und keinerlei Beschädigungen aufweisen.
• Vor der Montage muss der Schlauch gründlich kontrolliert werden, um jegliche Herstellungsfehler auszuschreiben.
• Wenn das Gas angeschlossen ist, muss die Rohrdichtheit von einem Techniker mit einem speziellen Blasenprodukt getestet werden. Es sollen den keine Luftblasen zu sehen sein. Wenn sich solche Blasen zeigen, muss die Anschlussdichtung überprüft werden und dann die Überprüfung erneut durchgefuhrt werden. Verwenden Sie für diesen Test KEINESFALLS ein Feuerzeug oder Streichholz.
  Die Überwurfkrägen am Butangasiohr mösen frei von Rost sein.
  Das Haltbarkeitsdatum des Schlauchs muss regelmäßiger überprüft werden.

ACHTUNG!!! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichholzer für die Dichtheitskontrolle!

3,6 Umstellung des Gastyps

Warning: Die folgenden Massnahmen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Ihr Herd ist für die Verwendung von Flüssiggas (Propan oder Butan) oder Erdgas vorgesehen. Die Gasbrenner können an diese verschiedene Gastypen angepasst werden, indem die Brennerdüssen entsprechen getauscht und die minimale Flammhöhe jeder Brenners eingestellt wird. Die folgenden Schritte müssen dazu unbedingt ausgeführten werden: Austauschen der Brennerdüssen:

Kochfeld-Brenner:

Schlieben Sie die Gaszufuhr und trennen Sie das Gerät vom Netz.

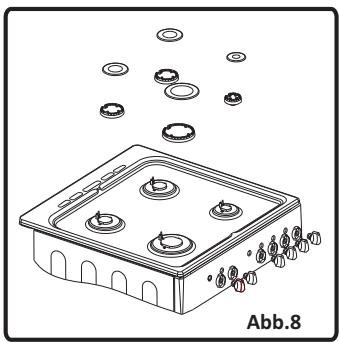

- Entfernen Sie die Brennerkappe und den oberen Brenner (Abb. 8).

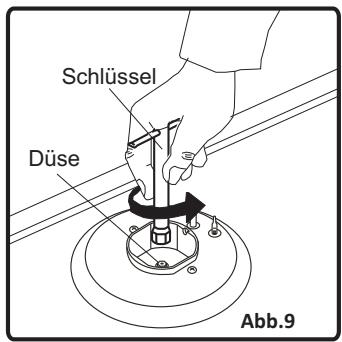

- Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel (Abb. 9).

Installieren Sie die neuen Düsen je nach verwendetem Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an; wenn Sie sie seitlich aufsetzen, können Sie das Gewinde am Aufsatz zerstoren. In thisem Fall musses der Aufsatz ausgetauscht werden

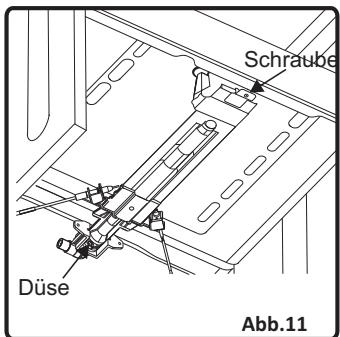

Backraum-Dusen:

Der Brenner im Backraum ist mit einer einzeln Schraube versehen, die sich an der Brennerspitze befindet.

Für den Backraum-Brenner (unter) öffnen Sie die Backraumtür und entfernen Sie die Schrauben, die dieunte Verkleidung halten. Öffnen Sie das Fach unter dem Backraum (Auszug oder Klappe) um die vordere Schraube auf dem Brenner zu erreichen (Abb. 12). Wenn der Herd eine Unterbaufront aufweist, müssen Sie zuerst die Backraumtür ausbauen, um die Halteschrauben der Verkleidung zu erreichen.

Entfernen Sie die Brennerschraube und bewegen Sie den Brenner diagonal, um die Duse halten unter zu erreichen (Abb. 11).

Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel. Installieren Sie die neuen Düsen je nach verwendeten Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an; wenn Sie sie seitlich aufsetzen, konnen Sie das Gewinde am Aufsatz zerstoren. In thisem Fall muesste der Aufsatz ausgetauscht werden (dies ist nicht von der Garantie gedeckt).

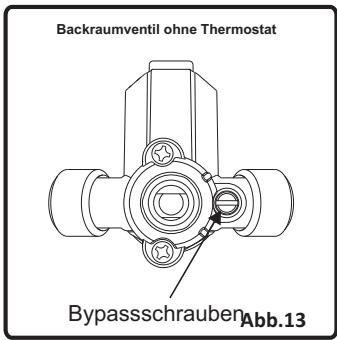

Einstellen der Flammhöhe am Ventil auf minimal

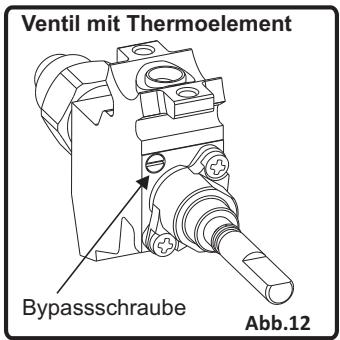

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf minimal gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel (Abb. 12). Bei Ventilen ohne Thermoelement befindet sich die Schraube im Ventilschaft. Für eine einfachere Einstellung der Flammhöhe empfehlen wir, bei Herden mit Thermoelement und Mikroschalter (automatische Zündung) zuerst das Bedienfeld zu entfernen.

Um die Minimalposition zu bestimmen, zünden Sie die Brenner der Reihe nach an und stellen Sie die Minimalposition ein. Verändern Sie nun mit einem kleinen Schraubendreher die Bypasssschaube um etwa 90^ (festziehen oder lockern). Wenn die Flamme mindestens 4 mm hoch ist, ist die Einstellung korrekt. Stellen Sie zur Kontrolle sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist.

Lassen Sie den Backraumbrenner 5 Minuten lang in der Minimalposition brennen. Öffnen und schließen Sie die Backraumtür 2-3 Mal, um die Stabilität der Brennerflamme zu testen.

Für die Brenner des Grills ist eine Einstellung der Minimalflammhöhe nicht notwendig.
Bei der Umstellung von Flüssig- auf Erdgas muss die Bypasssschaube Herausgedreht werden. Beim Umstellen von Erdgas auf Flüssiggas muss diese Schraube festgezogen werden. Bei dieser Einstellung stellen Sieitte sicher, dass der Herd vom Netz getrennt und die Gaszufuhr offen ist.

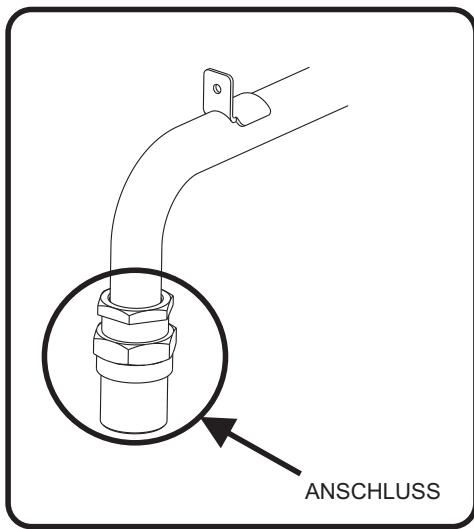

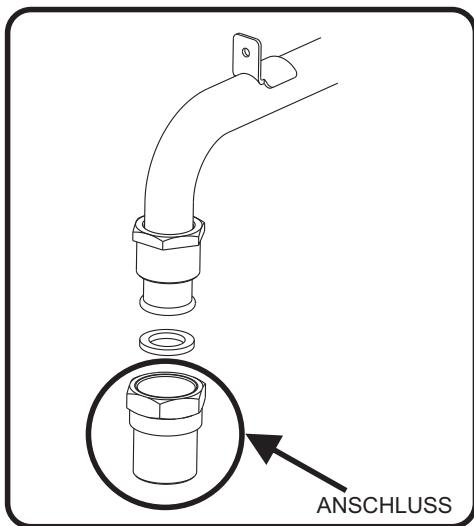

Ändern des Gaszufuhranschlusses:

Überprüfen Sie regelmäßig das Haltbarkeitsdatum des Gasrohrs. Ist das Haltbarkeitsdatum erreicht, muss der Schlauch ausgetauscht werden.
These Rohre sind im Handel erhältlich, achten Sie daraufuf, dass die aktuell gültigen Normen erfüllt werden. Nach dem Austauschen des Schlauchs müssen Sie die Dichtheit prufen. Informationen dazu finden Sie im oberstehenden Abschnitt: Gas anschließen und Dichtheit überprüfen

4. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

Anzünden der Gasbrenner

Die Symbole auf den Reglern am Bedienfeld zeigen die Stellung des Brenners an.

Manuelle Zündung der Gasbrenner

Ist Ihr Herd nicht mit elektrischer Zündung ausgestellt, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor:

Für Kochfeld-Brenner: Um den Brenner einzuschalten, drücken Sie den entsprechenden Regler und drehenihn gleichzeitig gegen den Uhrzeigersinn in die Maximalstellung. Zunden Sie gleichzeitig mit einem Streichholz oder einem Gasfeuerzeug das Gas in der Nähe der Brennerdusenöffnungen. Sobald Sie eine stabile Flamme sehen, behmen Sie die Zündquelle weg.

Für Kochfeld-Brenner mit Thermoelement: Kochfelder mit Thermoelement bieten zusammen. Sicherheit, wenn die Flamme ausgehen sollte. Halten Sie den Regler davon bei der manuellen Zündung gedrückt, bis Sie eine stabile Flamme sehen. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn die Flamme ausgeht, schließt das Thermoelement das Gasventil zum Brenner und verhindert so eine Ansammlung von unverbrannten Gas. Warten Sie davon 90 Sekunden, bevor Sie einen Gasbrenner nach der automatischen Abregelung erneut zu zünden versuchen.

Für den Backraum-Brenner (mit Thermoelement): Alle Brenner im Backraum/Grill sind mit Thermoelementen ausgestattet. Diese bieten zusätzliche Sicherheit, wenn die Flamme ausgehen sollen. Um den Backraum-Brenner einschalten, drücken Sie den entsprechenden Regler und drehen他们在leichzeitig gegen den Uhrzeigersinn in die Maximalstellung. Zünden Sie gleichzeitig mit einem Streichholz oder einem Gasfeuerzeug das Gas in der Höhe der Brennerdüssenöffnung links vorne am Brenner. Sobald Sie eine stabile Flamme sehen, behmen Sie die Zündquelle weg, halten den Regler aber noch für etwa 3 Sekunden gedrückt. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn die Flamme ausgeht, schließt das Thermoelement das Gasventil zum Brenner und verhindert so eine Ansammlung von unverbrannten Gas. Wenn der Backraumbrenner nicht zündet, nachdem Sie den Regler für mindestens 30 Sekunden gedrückt gehalten haben, öffnen SieZNachst die Backraumtürund warten Sie 90 Sekunden,he sie erneut eine Zündung versuchen. Auch wenn die Flamme im Backraum ausgeht, wiederholen Sie diesen Vorgang.

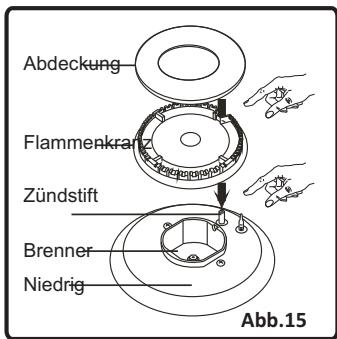

4.1.1 Verwendung der Kochfeld-Brenner

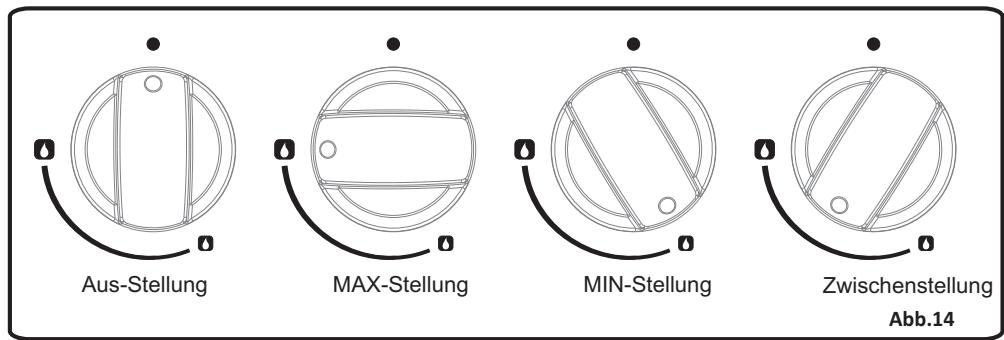

Die Regler für die Brenner im Kochfeld haben 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nach dem Züden der Brenner in der Stellung "MAX" (wie oben beschrieben), können Sie die Flammhöhe auf eine Stellung zwischen "MAX" und "MIN" regeln. Drehen Sie den Regler nicht in die Stellung zwischen "MAX" und "AUS".

Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, drehen Sie die Gaszufahr ab und prufen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 15).

Vorsicht: diese Elemente können sehr heißt werden,让他们 Sie sie dazu abkühlen, damit Sie sich nicht verbrennen. Achten Sie darauf, dass keine Flüssigkeiten in den Brenner eindringen. Wenn die Flammen sich vom Brenner ablösen, schreiben Sie die Ventile, lüssen Sie die Küche gut durch und warten Sie mindestens 90 Sekunden, bevor Sieihn wieder zünden.

Um den Kochvorgang zu beenden, drehen Sie den Regler im Uhrzeigersinn, bis die Markierung auf dem Regler auf "0" zeigt (Reglermarkierung zeigt nach oben).

Ihr Kochfeld ist mit Brennern mit entsprechenden Durchmessern ausgestattet. Um eine möglichst gute Wirksamkeit zu erzielen, sollen Sie darauf auf achten, dass die Gröbe des Kochgeschirrs mit der Gröbe des Kochfels gut übereinstimmt und das Kochgeschirr einen flachen Boden aufweist. Verwendten Sie kein Geschirr mit gewöltem Boden, da damit Energie verschwendet wird. Verwendten Sie stets zur Brennergroße passendes Geschirr. Wenn Sie kleineres Geschirr verwenden, wird Energie verschwendet. Am sparsamsten ist der Betrieb, wenn Sie die Flamine nach Erreichen des Siedepunkts auf die Minimalstellung regeln. Es wird empfohlen, das Kochgeschirr stets mit dem Deckel zu schreiben.

Schnellkochbrenner: 22-26c

Halb-Schnellkochbrenner 14-22 cm

Zusatzbrenner: 12-18cm

Abb.16

Wenn Sie den Herd langere Zeit nicht verwenden, sollenn Sie stets das Gaszufuhrventil schlieben.

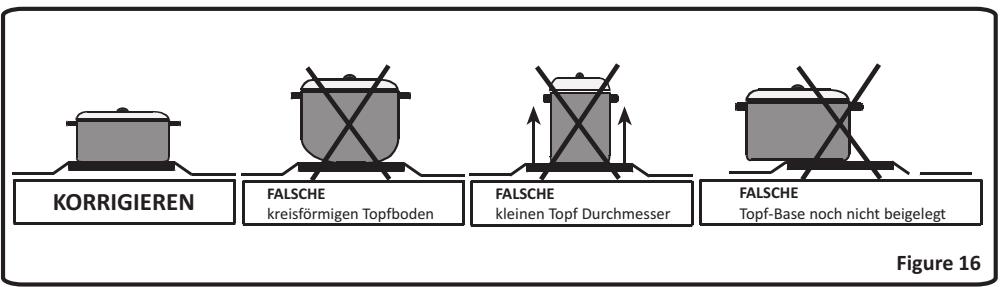

WARNHINWEIS:

• Verwenden Sie nur flaches Geschirr mit einem ausreichend dicken Boden.
• Stellen Sie sicher, dass der Boden des Geschirrs trocken ist, bevor Sie es auf den Brenner stellen.

• Es ist wichtig, um sicherzustellen, dass die Pfanne richtig über den Brennern zentriert ist.
• Im Betrieb können Teile, die mit der Flamme in Berührung kommt, sehr heißt werden. Halten Sie dazu während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
• Nach der Verwendung bleibt das Kochfeld noch länger Zeit besteht. Berühren Sie es nicht und legen Sie keine Gegenstände darauf.
• Legen Sie niemals Besteckteile oder Deckel auf das Kochfeld. Diese können sehr heißt werden und schwere Verbrennungen verursichen.

4.1.2 Verwendung der Brenner im Backraum

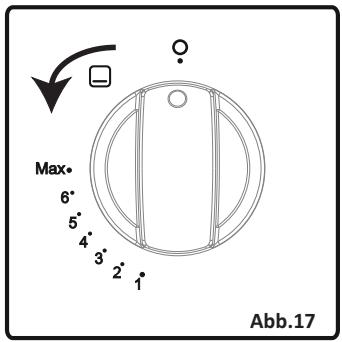

Nach dem Zünden des Brenners wie oben beschrieben konnen Sie die Temperatur im Backraum einstehen, indem Sie den Regler vor den Symbolen auf dem Bedienfeld oder an der Reglerbasis einstellen (min bis max). Ist Ihr Herd mit einem Thermostat ausgestattet, entnehmer Sieitte der Temperaturtabelle unter die richtige Temperatur für das Gargut. Drehen Sie den Regler nicht in die Stellung zwischen "MIN" und "AUS" (gegen den Uhrzeigersinn). Stellen Sie den Regler stets zwischen die Positionen Maximum und Minimum. Um den Kochvorgang zu beenden, drehen Sie den Regler im Uhrzeigersinn, bis die Markierung auf dem Regler auf "0" zeigt (Reglermarkierung zeigt nach oben).

Vorheizen

Wenn Sie den Backraum vorheizen müssen, sollenn Sie dies etwa 10 Minuten vor dem Einbringen des Garguts tun. Für Rezepte, die höhere Temperaturen benötigen, etwa Brot, Gebäck, Bröchten, Soufflés sollenn Sie den Ofen zuerst vorheizen. Auch bei der Zubereitung von gefrorenen oder tiefgekühnten Gerichten sollenn Sie den Ofen vorheizen.

Kochvorgang

• Ihr Herd wird (je nach Modell) mit verschiedeneen Backblechen, Einschüben, einem Grill und einem Drehspfie für Brathübchen ausgeliefert. Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden.
• Beachten Sie damit stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung. Wenn keine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost. Die folgenden Hinweise sollen den der Verwendung von glasiertem Geschirr beachtet werden:
• Wenn das zubereitete Gericht nicht das ganze Kochfeld bedeckt, es sich um Gerichte direkt aus dem Gefrierschrank handelt, oder wenn der Einschub verwendet wird, um heruntertropfende Flüssigkeiten aufzufangen, konnte sich die Platte aufgrund der hohen Koch- oder Brattemperaturen verformen. Nach dem vollständigen Abkühlen erhalten die Platte wieder ihre ursprüngliche Form. Diese Vorgang wird durch den Wärmeaustausch verursacht und ist ganz normal.
• Wenn Sie Geschirr oder andere Glaswaren zum Kochen verwenden, dürfen Sie diese nach dem Herausnehmer aus dem Ofen nicht direkt in eine kalte Umgebung bringen. Stellen Sie diese nicht auf kalte oder nasse Oberflächen. Stellen Sie sie auf ein trockenes Kuchentuch oder einen Untersetzer und halten Sie sie langsam abkühlen.
• Stellen Sie den Einsatz oder das Backblech niemals direkt auf den Boden des Backraums. Die Emaillierung konnte dadurch beschädigt werden.

4.2 Im Backraum verwendetes Zubehor

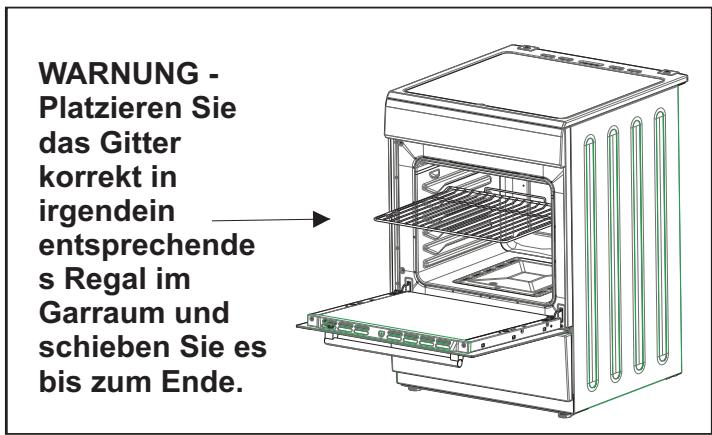

• Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden (dieses muss jeder hitze- und feuerfest sein). Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. Beachten Sie darüber stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
• Wenn keine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost.
• Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkuhlgerat entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen. Nach dem Abkühlen nimmt das Blech wieder seine ursprüngliche Form an. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung gedingt ist.
• Bringen Sie Glasgeschirr nach dem Herausnahmen aus dem Ofen nicht direkt in eine kalte Umgebung. Stellen Sie diese nicht auf einen kalten oder nassen Untergrund. Stellen Sie sie auf ein trockenes Kuchentuch oder einen Untersetzer und halten Sie sie langsam abkühlen, damit sie nicht zerbrechen.
• Wenn Sie im Ofen grillen, sollen den mitgelieferten Grill und das Aufgangblech verwenden (sofern diese bei Ihr dem Modell inkluidiert sind). Wenn Sie den großen Grillrost verwenden, sollen Sie ein Backblech in einen der unteren Einsübe geben, um herabtropfende Flüssigkeiten aufzusammeln. Geben Sie etwas Wasser in den Aufgangbehälter, um die Reinigung zu erleichtern und die Rauchentwicklung zu verhindern.
• Wie an den entsprechenden Stellen hervorgehoben, daß der Grillbrenner niemals ohne seine Abdeckung verwendet werden. Wenn Ihr Herd mit einem Gasgrillbrenner ausgestattet ist und Sie die Abdeckung verloren haben, dürfen Sie den Grill nicht verwenden. Besorgen Sie sich beim nachsten Kundendienst zuerst eine neue Abdeckung.

Einschubleisten

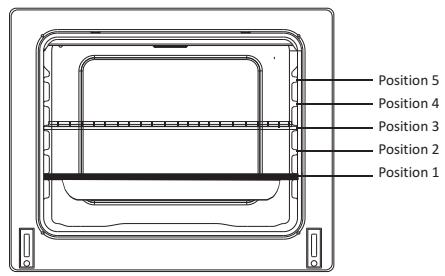

Positionen auf den Einschubrillen

Zubehör

• Das Zubehör kann je nach Modell variieren

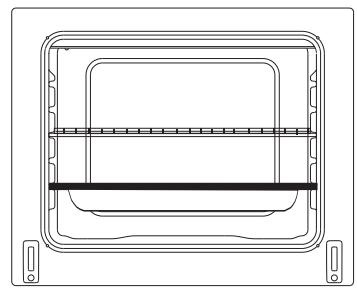

Bratrost
	Der Bratrost wird beim Grillen oder als Tragfläche für Kochgeschirr verwendet. Um den Rost richtig im Backraum zu positionieren, legen Sieihn auf einen Einsatz und schiben Sieihn ganz hinein.
Mittleres Backblech
	Das mittlere Backblech dient zur Zubereitung von Eintöpfen. Um diesen Blech richtig im Backraum zu positionieren, legen Sie es auf einen Einsatz und schiben Sie es ganz hinein.

5.1 Reinigung

Stellen Sie sichere, dass alle Regler abgedreht und ausgeschaltet sind und der Herd abgekühlt ist, bevor Sieihn reinigen.

Wichtig: Trennen Sie das Gerät vom Netz, bevor Sie mit der Reinigung beginnen.

Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine Scheuermittel, ätzende Reiniger, Scheuerschwämme, Stahlwolle oder Schaber mit scharfen Metallkanten, um Beschädigungen der Oberfläche zu vermeiden. Wenn auf dem Herd übergehende Flüssigkeiten sich einbrennen, kann die Emailbeschichtung beschädigt werden. Entfern den Sie verschüttete Reste sofort mit einem geeigneten Reiniger.

Reinigung des Backraums

Die Innenseite des emaillierten Herds wird am besten gereinigt, wenn der Herd warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus. Wischen Sie es danach noch einmal mit einem feuchten Tuch nach und trocknen Sie es ab. Von Zeit zu Zeit ist u. U. eine grundliche Reinigung mit einem flüssigen Reinigungsmittel erforderlich. Nicht mit trockenen und Pulverreinigern oder mit Dampfreinigern reinigen.

Katalytische Reinigung

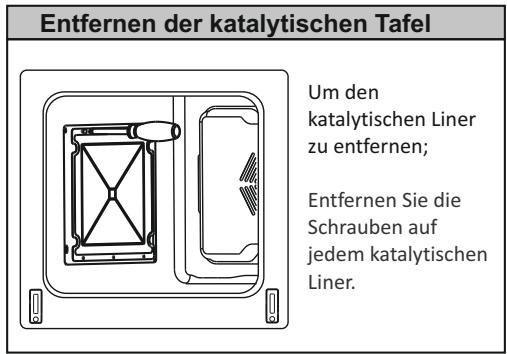

Katalytische Reinigung beinhaltet eine Beschichtung, die den Garraum angewendet wird. Die katalytische Liner beseitigt keine Fettablagerungen während bei hohem Kochen bei hohen Temperaturen. Wenn Fettrückstände nach dem Kochen, können diese mit dem leeren Ofen bei 250 C für eine Stunde ausgeschelt werden. Es gibt Einschränkungen. Sie saubern den ganzen Hohlraum nicht, es hangt davon ab wo die Linere platziert sind; die Basis ist Schmelz und die TüFenster sind aus Glas. Beide müssen noch mit Haushaltsreinigern gereinigt mit werden.

Ausbau der Backraumtur

Ausbau der Backraumtur

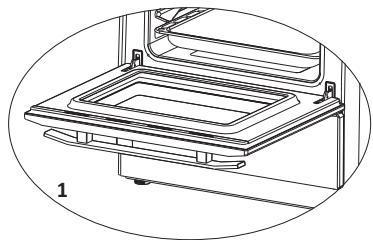

• Offnen Sie die Backraumtur vollständig (1).

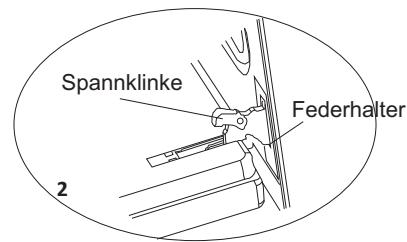

• Offnen Sie die Spannklinke bis zur Endstellung (2).
  Schlieben Sie die Turf fast vollständig, wie im dritten Diagramm gezeigt, undziehen Sie sie dann hereus.

ACHTUNG: Zum Wiedereinbau der Tur gohen Sie in umgekehrter Reihenfolge vor.

Stellen Sie sicher, dass die Träger richtig auf dem Scharnierträger sitzen, wie im zweiten Diagramm gezeigt.

Der Einbau der Tür erfolgt in umgekehrter Reihenfolge. Achten Sie darauf, dass die Spannklinken richtig niedereingesetzt werden.

Reinigen der Gasbrenner

• Entfernen Sie die emailierte Topfroste, die Brennerkappen und die oberen Brenner (Abb. 15).
  Reinigen Sie diese mit Seifenwasser.
  Spulen Sie nach und trocknen Sie sie mit einem weichen Tuch (nicht feucht{lassen)
  Bauen Sie die Teile nach der Reinigung wieder richtig ein.
• Reinigen Sie keinen Teil des Kochfelds mit Metallscheuerschwämen. Dies können die Oberfläche zerkratzen.
  Die Oberflächen der emaiillerten Topfroste konnen mit der Zeit durch Verwendung und Hitze verschleißen. Sie konnen jedoch nicht rosten, und darauf handelt es sich nicht um Fabrikationsfehler.
• Beim Reinigen der Platte des Kochfelds müssen Sie darauf auf achten, dass kein Wasser in die Brenner oder die Düsen eindringt.

Emaillierte Teile:

Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während Sie bereits sind und verwenden Sie niemals Scheuerpulver oder Scheuermittel.

Vermeiden Sie längeren Kontakt der emailierten Teile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft. Diese konnten die Emailoberflächen irreparabel beschädigen.

Edelstahl:

Teile aus Edelstahl müssen regelmäßig mit mildem warmem Seifenwasser und einem weichen Schwamm gereinigt und dann mit einem weichen Tuch trockengerieben werden. Verwenden Sie niemals Scheuerpulver oder Scheuermittel. Vermeiden Sie längeren Kontakt der emailierten Teile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft. Diese konnten die Edelstahloberflächen irrerepairabel beschädigen.

5.2 Wartung

Weitere Überprüfungen

Das Haltbarkeitsdatum des Gasanschlussrohrs muss regelmäßiger überprüft werden. Ist diesen erreicht, sollen den Sie das Rohr umgehend tauschen.

Bei Problemen mit den Reglern der Brenner und des Backraums (z. B. Schwergängigkeit) wenden Sie sichitte an den Kundendienst.

6.1 Bevor Sie sich an den Kundendienst wenden

Wenn der Herd nicht Funktioniert:

• Überprüfen Sie, ob der Herd richtig eingesteckt ist
• Überprüfen Sie, ob ein Stromausfall vorliegt, bzw. ob der Schalter stromfuhrend ist

Wenn der Herd nicht heißt wird:

Die Hitze wurde nicht richtig mit dem Regler eingestellt.

Kochen (obere und andere Teile arbeiten nicht gleichmäßig):

• Überprüfen Sie die Position des Rosts, der Einschübe, die Garzeit und die in dieser Broschüre empfohlene Thermostattemperatur.

Brenner im Kochfeld arbeiten nicht richtig:

• Überprüfen Sie, ob die Brenner richtig montiert sind (besonderss nach Reinigung und Einbau).
• Der Gaszufuhrdruck ist u. U. zu hoch oder zu niedrig. Bei Herden mit LPG-Flaschen (Propan oder Butan): Überprüfen Sie, ob die Flasche leer ist.

Bleiben die Probleme nach diesen Überprüfungen bestehen, wenden Sie sichitte an den Kundendienst.

6.2 Informationen zum Transport

Wenn Sie den Herd bewegen müssen, verwenden Sie dazu stets die Originalverpackung. Bewahren Sie diese davon auf. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Brenner und Grillbrenner mit Klebeband, damit diese beim Transport nicht verlorengen (oder geben Sie sie noch better in eine eigene Verpackung). Geben Sie Papier zwischen die Abdeckung und das Kochfeld, machen Sie dann die Abdeckung zu und fixieren Sie sie mit Klebeband an den Seiten des Herds. Öffnen Sie die Backraumtür und geben Sie Papier oder Karton auf die Glasscheibe, damit die Einschübe oder der Rost diese beim Transport nicht beschädigten können. Befestigen Sie die Backraumtür ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie die Originalverpackung nicht mehr haben, treffen Sie andere Vorkehrungen zum Schutz des Herds, besonder der Außenflächen (Glas und Lackoberflächen).

CG604CCSVET

G30 28-30mbar 10,3 kW 749 g/h II2E+3+ FR-BE Classe: 1	NG G20/G25 20/25 mbar	LPG G30/G31 28-30/37 mbar
SCHNELLBRENNER
Durchmesser Düse	115	85
Nennleistung	2,75	3
Verbrauch in 1h	261,9 l/h	218,1 g/h
MITTLERER BRENNER
Durchmesser Düse	97	65
Nennleistung	1,75	1,75
Verbrauch in 1h	166,7 l/h	127,2 g/h
MITTLERER BRENNER
Durchmesser Düse	97	65
Nennleistung	1,75	1,75
Verbrauch in 1h	166,7 l/h	127,2 g/h
ZUSATZBRENNER
Durchmesser Düse	72	50
Nennleistung	1	1
Verbrauch in 1h	95,2 l/h	72,7 g/h
BACKROHR-BRENNER
Durchmesser Düse	120	76
Nennleistung	2,8	2,8
Verbrauch in 1h	266,7 l/h	203,6 g/h

Marke		VALBERG
Modell		CG604CCSVET
Kochfeldart		Gas
Anzahl Kochzonen		4
Heiztechnologie - 1		Gas
Größe - 1		Zusatz
Energieeffizienz - 1	%	-
Heiztechnologie - 2		Gas
Größe - 2		Semi-schnell
Energieeffizienz - 2	%	59,0
Heiztechnologie - 3		Gas
Größe - 3		Semi-schnell
Energieeffizienz - 3	%	59,0
Heiztechnologie - 4		Gas
Größe - 4		Schnell
Energieeffizienz - 4	%	57,0
Energieeffizienz des Kochfeldes	%	58,3
Dieses Kochfeld stimmt mit EN 30-2-1 überein

Energiespartipps

Kochfeld

• Verwenden Sie Kochgeschirr mit einer flachen Unterseite.
• Verwenden Sie Kochgeschirr in der passenden Höhe.
• Verwenden Sie Kochgeschirr mit einem Deckel.
• Halten Sie die Menge an Flüssigkeiten und Fett gering.
• Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

GERÄTE MIT ERDGAS-ERSATZAUSRÜSTUNG

Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der Anschluss aus der Ersatzausrüstung verwendet werden. Stellen Sie safer, dass das verwendete TFEM-Rohr die Normen nf d 36100/36103/36121 erfüllt. Verwenden Sie stets Dichtungen zwischen den Anschlussflächen.

WARNHINWEIS: Führren SIE NACH DEM
ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT
SEIFENWASSER DURCH.

GERÄTE MIT FLÜSSIGGAS-ERSATZAUSRÜSTUNG

Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der bereits an der Gaszuführung verwendete Anschluss verwendet werden. Stellen Sie safer, dass das verwendete TFEM-Rohr die Normen nf d 36100/36103/36121 erfüllt. Verwendten Sie stets Dichtungen zwischen den Anschlussflächen.

WARNHINWEIS: Führren SIE NACH DEM ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT SEIFENWASSER DURCH.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass these Product nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgendes these Products schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling these Products erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ELECTRODEPOT

1 route de Vendeville

59155 FACHES

THUMESNIL - France

www.electrodepot.fr

VALBERG

CG604CCSVET

NL

GASFORNUIS GEBRUIKSEN INSTALLATHEHANDLEIDING

Besteklant,

1. TECHNISCHE EIGENSCHAPPEN

2.VEILIGHEIDSVOORSCHRIFT

Indien de oven nicht werkt:

Indien de oven nicht opwarmt:

Gas anschließen und Dichtheit überprüfen

Der Gasanschluss des Herds muss ebenfalls von einem qualifizierten Techniker unter Einhaltung aller geltenden Normen durchgeführt werden (nach Antikel 10 der Verordnung vom 02-08-1977 und den Vorschriften nach D.T.U 61-1. Diese verlangen am Rohrende ein Regelventil für Erdgas mit Überdruckventil nach der Norm NF D 36-303. Dieses Regelventil dient dazu, die Gasversorgung zu unterbremen, wenn der Herd nicht verwendet wird).

Überprüfen Sie zuerst, für welchen Gastyp der Herd gerüstet ist. Diese Information finden Sie auf einem Aufkleber an der Herdrückseite. Informationen zu den Gastypen und Brennerdüssen finden Sie in der Tabelle mit den technischen Daten. Achten Sie daraufauf, dass der Gaszufuhrdruck für die Ventile laut den technischen Daten geeignet ist, damit das Gerät möglichst effizient arbeiten kann und möglichst weniger Gas verbraucht. Wenn der Gasdruck nicht diesen Werten entspricht oder regelbar ist, muss ein entsprechender Druckregler an der Zufahrleitung installiert werden. Für diese Einstellungen müssen Sie sich an den Kundendienst wenden.

Anschluss von Butangas (G30) - Propan (G31)

Der Techniker überprüft zuerst, für welchen Gastyp der Herd gerüstet ist. Ist er für Erdgas gerüstet, muss er die Brennerdüssen (siehe unten) austauschen, damit Butangas verwendet werden kann. Die Installation kann entweder mit einem speziellen Butan-/Propan-Gastrohr erfolgen, das mit 2 Clips verkauft wird, oder mit einem speziellen, mit Armaturen versehenen TFEM-Schlauch.

Wenn Sie ein Butan-/Propanrohr mit Überwurfkragen verwenden, wird die Butangas-Brennerspitze mit Gasdichtung im Herd installiert. Das Rohr wird tief in diese Spitze eingeführt und dann der Überwurfkragen festgezogen, ohne das Rohr abzuschneiden. Gehen Sie etwa für das Ventil vor (siehe Abb. 7).

Die erforderliche Gesamtlänge ist max. 1,5 m. Es ist sehr wichtig, das Haltbarkeitsdatum auf dem Rohr zu überprüfen und das Rohr auszutauschen, bevor diesen Datum erreicht wird.

Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).

Erdgas anschließen (G20/G25)

Der Techniker muss eine mechanische Rohrspitze (TFEM) laut der Norm NF D 36100/36103/36121 installieren und den Herd nach aktuellen Normen anschließen.

Beachten Sie die folgenden Punkte beim Anschlieben des Schlauches:

• Kein Teil des Schlauchs damit mit Oberflächen in Berührung kommt, die heiter als 50 °C werden können (Mindestabstand zwischen Schlauch und früben Stellen: 20 mm).
  Die Schlauchlänge darauf 1,5 m nicht überschreiben.
• Der Schlaucharf nicht gerissen, gedehnt oder geknicht werden.
• Der Schlaucharfkeine scharfen Kanten oder beweglichen Teile berühren und keinerlei Beschädigungen aufweisen.
• Vor der Montage muss der Schlauch gründlich kontrolliert werden, um jegliche Herstellungsfehler auszuschreiben.
• Wenn das Gas angeschlossen ist, muss die Rohrdichtheit von einem Techniker mit einem speziellen Blasenprodukt getestet werden. Es sollen den keine Luftblasen zu sehen sein. Wenn sich solche Blasen zeigen, muss die Anschlussdichtung überprüft werden und dann die Überprüfung erneut durchgefuhrt werden. Verwenden Sie für diesen Test KEINESFALLS ein Feuerzeug oder Streichholz.
  Die Überwurfrägen am Butangasiohr,müssen frei von Rost sein.
  Das Haltbarkeitsdatum des Schlauchs muss regelmäßiger überprüft werden.
• Der Gasanschluss des Geräts befindet sich auf der rechten Seite. Wenn der Anschlusspunkt auf die linke Geräteseite verlegt werden soll, können Sie bei ihrem autorisierten Kundendienst ein Veränderungsrohr anfordern.

achtung!!! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichholzer für die Dichttheitskontrolle!

3.6 Conversion de gas
