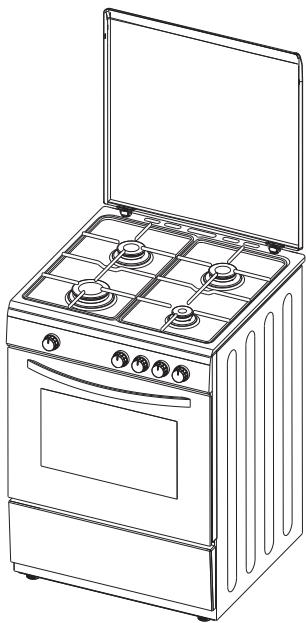

GEBRUIKSAANWIJZING CG 60 4CC S VET VALBERG

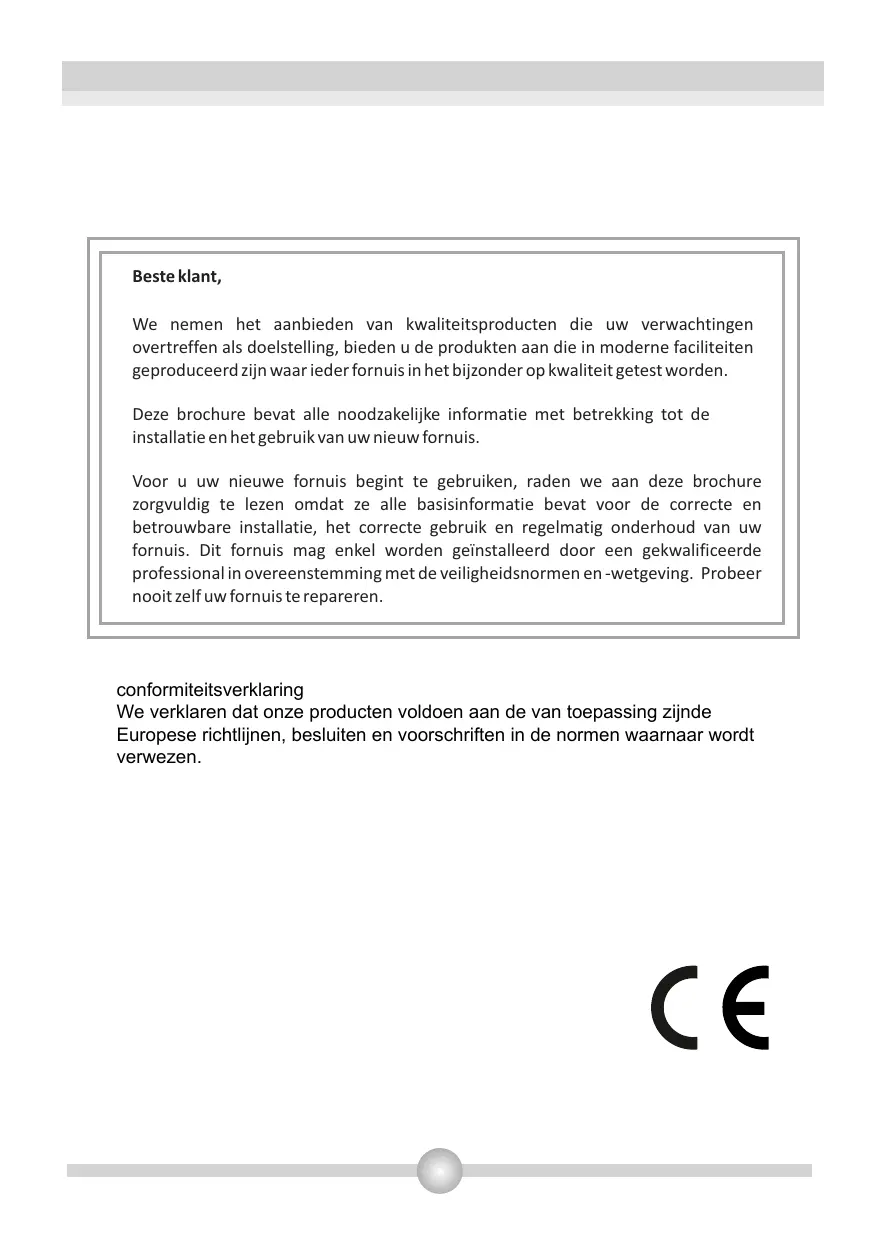

Besteklant, We nemen het aanbieden van kwaliteitsproducten die uw verwachtingen overtreffen als doelstelling, bieden u de produkten aan die in moderne faciliteiten geproduceerd zijn waar ieder fornuis in het bijzonder op kwaliteit getest worden. Deze brochure bevat alle noodzakelijke informatie met betrekking tot de installatie en het gebruik van uw nieuw fornuis. Voor u uw nieuwe fornuis begint te gebruiken, raden we aan deze brochure zorgvuldig te lezen omdat ze alle basisinformatie bevat voor de correcte en betrouwbare installatie, het correcte gebruik en regelmatig onderhoud van uw fornuis. Dit fornuis mag enkel worden geinstalleerd door een gekwalificeerde professional in overeenstemming met de veiligheidsnormen en -wetgeving. Probeer nooitzelfuw fornuis te repareren. conformiteitsverklaring We verklaren dat onze producten voldoen aan de van toepassing zijnde Europese richtlijnen, besluiten en voorschriften in de normen waarnaar wordt verwezen.

Algemene richtlijnen Installatierichtlinen Tijdens het gebruik Tijdens het schoonmaken en onderhoud Veiligheid van kinderen

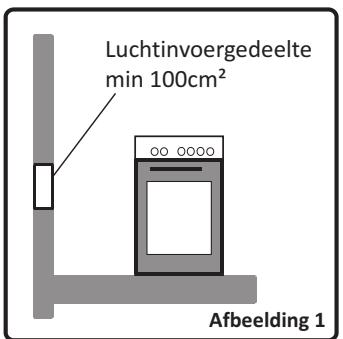

3.1 Installatie-omgeving voor uw fornuis

3.2Deinstallatie van uw fornuis

3.3 De voetjes bijregelen

4.1 Het gebruik van gasbranders

4.1.1 Het gebruik van de branders van het kookfornuis

4.1.2 Het gebruik van de gasoven

4.2 Accessoires bij de oven

6. KLANTENDIENST EN TRANSPORT

6.1 Vereisten voor u contact opneemt met de klantendienst

6.2 Informatie bij hettransport

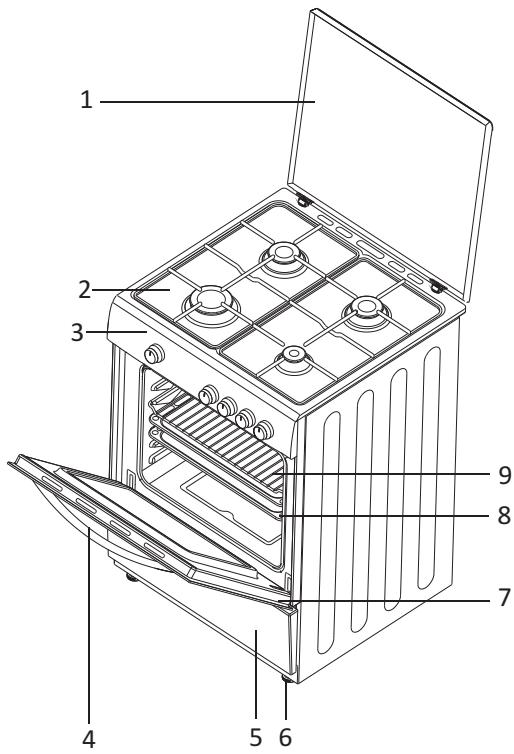

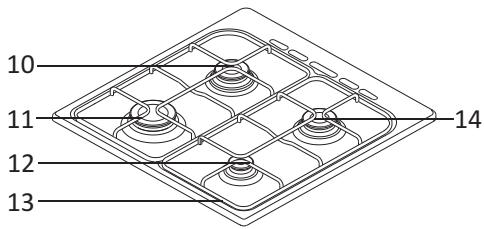

Onderdelenlijst van het fornuis: 1-Kookplaat deksel 2-kookplaat 3-Bedieningspaneel 4-Ovendeurhendel 5-Sub-oven oflade vooraan 6-Regelbare voet 7-Ovendeur 8-Ovenschaal 9-Wire Grid 10-Semi-Snelbrander 11-Snelbrander 12-Secundaire brander 13-Pansteunrooster 14-Semi-Snelbrander

LEES DEZE INSTRUCTIES ZORGVULDIG EN VOLLEDIG VOOR U UW FORNUIS IN GEBRUIK NEEMT EN BEWAARZE VOOR EEN EVENTUELE RAADPLEGING IN DE TOEKOMST. DEZE HANDLEIDING IS GEMAAKT VOOR MEER DAN ÉÉN MODEL. HET IS MOGELIJK DAT SOMMIGE FUNCTIES DIE IN DEZE HANDLEIDING WORDEN BESPROKEN NIET AANWEZIG ZIJN OP UW APPARAAT. LET OP DE UITDRUKKINGEN MET AFBEELDINGEN TIJDENS HET LEZEN VAN DE HANDLEIDING. Algemene veligheidswaarschuwingen - Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en personen met een verminderd fysieke, gevoelsmatige of mentale vermogen of een gebrek aan ervaring en kennis als ze onder toezicht of instructies staan met betrekking tot het gebruik van het apparaat op een veilige wijze en zij de gevaren begrijpen. Kinderen mogen niet spleen met het apparaat. Kinderen mogen het apparaat niet reinigen of onderhouden zonder toezicht. - WAARSCHUWING:Het apparaat en de toegankelijke onderdelen warmen op tijdens het gebruik. Men dient er zorg voor te dragen geen warme elementen. Kinderen van minder dan 8 jaar moeten uit de buurt worden gehouden, tenzij ze onder voortdurend toezicht staan. - WAARSCHUWING: Koken zonder toezicht op een brander met olie of vet kan gevaarlijk zijn en brand veroorzaken. Probeer een brand NOOIT te doven met water, maar schakel het apparaat uit en dek de vlam af, bijv. met een deksel of branddeken.

- WAARSCHUWING: Brandgevaar: laat geenvoorwerpen op de kookoppervlakten staan. - WAARSCHUWING: Als de oppervlakte gebarsten is, moet u het toestel uitschakelen om het risico op elektrische schokken te vermijden. - Bij kookplaten met een deksel moet alle gemorste etensresten worden verwijderd van het deksel voor u het open maakt. U moet de oppervlakte van de kookplaat ook laten afkoelen voor u het deksel sluit - Bij kookplaten is het toestel niet bedoeld voor werking met een externe timer of een afzonderlijk systeem met afstandsbediening - Om te voorkomen dat het apparaat zou omkantelen, moeten de stabilisatiebeugels worden geïnstalleerd. - Het toestel warmt op tijdens gebruik. Men dient er zorg voor te dragen geen warme elementen in de oven aan te raken. - Tijdens het gebruik kunnen de handvaten die bij normaal gebruik worden vastgehouden opwarmen. - Gebruik geen harde schurende schoonmaakmiddelen of scherpe metalen schrapers om de het glas en andere oppervlakten van de ovendeur schoonte

maken.van het glas of schade aan de oppervlakte. - Gebruik geen stoomreinigers om het apparaat schoon te maken. - WAARSCHUWING: Zorg ervoor dat het apparaat is uitgeschakeld voor u de lamp vervangt om het risico op elektrische schokken te vermijden. - LET OP: Toegankelijke delen kunnen warm zijn wanneer de grill in gebruik is. Jonge kinderen moeten uit de buurt gehouden worden. + Uw apparaat werd geproduceerd conform de toepasselijke lokale en internationale normen en reglementeringen. - De onderhouds- en reparatiewerkzaamheden mogen uitsluitend door geautoriseerd onderhoudspersoneel worden uitgevoerd. De installatie en reparaties die worden uitgevoerd door niet geautoriseerde techniekers kan risico's inhouden. Het is gevaarlik de specificaties van het apparaat op welke wijze dan ook te wijzigen. - Voor de installatie moet u controleren of de lokale distributievoorwaarden (aard van het gas en gasdruk of elektrische spanning en frequentie) en de instelling van het toestel compatibel zijn De instellingen voor dit toestel worden vermeld op het label - LET OP: Dit apparaat is enkel bedoeld voor voedselbereidingen en huishoudelijk gebruik en mag niet worden gebruikt voor andere doeleinden of in een andere toepassing, zoals voor niet- huishoudelik gebruik of in een commerciële omgeving. = Til het apparaat niet op of verplaats het niet door aan het handvat te trekken. - Dit toestel is niet verbonden met een evacuatie van verbrandingsproducten. Het moet worden geïnstalleerd en verbonden in overeenstemming met de huidige installatievoorschriften U dient in het bizonder te letten op de relevante vereisten op het gebied van ventilatie. - As de brander niet inschakelt na 15 s econden moet u de bediening van het apparaat stopzetten en de deur van het compartiment openen en/of minimum 1 minuut wachten voor u de brander opnieuw probeert te ontsteken. - Deze instructies zin enkel geldig als het landsymbool op het apparaat verschijnt. Als het symbool niet op het apparaat verschint, moet u de technische instructies raadplegen waar u de nodige instructies kunt vinden met betrekking tot het wijzigen van het apparaat naargelang de gebruiksvoorwaarden van het land. - Alle mogelike veiligheidsmaatregelen werden genomen om uw veiligheid te garanderen. Aangezien het glas kan breken, moet u opletten tijdens het schoonmaken om krassen te vermijden. Vermid het slaan of kloppen op het glas met accessoires. - U moet erop toezien dat netsnoeren niet geklemd raken tijdens de installatie. Al het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zin onderhoudsdienst of dergelijk gekwalificeerde personen om ieder risico uit te sluiten. - Wanneer de ovendeur open is, mogen kinderen niet op de ovendeur klimmen of zitten.

Waarschuwingen bij de installatie - U mag het apparaat niet in gebruik nemen voor de installatie volledig is afgewerkt. - Het toestel moet gemonteerd en in werking gesteld worden door een geautoriseerde technicus. De fabrikant is niet verantwoordelijk voor enige schade die veroorzaakt kan worden door een incorrecte plaatsing en opgesteld door niet-erkend personeel. “As u het apparaat uitpakt, moet u er op letten dat het niet werd beschadigd tijdens het transport. Als u een defect waarneemt, mag u het apparaat niet in gebruik nemen maar moet u onmiddellik de erkende onderhoudsdienst waarschuwen. De materialen van de verpakking (nylon, nietjes, polystyreen, … etc.) kunnen schadelijke effecten veroorzaken aan Kinderen. Ze moeten dan ook onmiddellik verzameld en verwijderd worden. - Bescherm het apparaat tegen atmosferische invioeden. Stel het bloot niet aan de zon, regen, sneeuw, poeder, etc - Het material rond het apparaat (kast) moet een temperatuur van min 100°C kunnen weerstaan. Tijdens het gebruik - Als u de oven de eerste maal inschakelt, kunt u een geurtje opmerken van de isolatiematerialen en de verwarmingselementen. Om die reden moet u de oven voor de ingebruikname gedurende 45 minuten bij maximumtemperatuur laten draaien. U moet de omgeving waarin de oven wordt geïnstalleerd moet geliktijdig ook correct worden geventileerd. - De externe en interne opperviakten van de oven warmen op tijdens gebruik. Wanneer u de ovendeur opent, moët u een stap terugnemen om de hete stoom te vermijden die ui de oven komt. Er bestaat een risico op brandwonden. - Plaats geen ontvlambaar of brandbaar materiaal in of in de buurt van het apparaat wanneer het in gebruik is. - Gebruik steeds keukenhandschoenen om etenswaren te verwideren uit of te verplaatsen in de oven. - Blif in de buurt van het kookfornuis wanneer u met vaste of vloeibare oliën kookt. Deze kunnen in brand schieten bij extreme temperaturen. Giet nooit water op vlammen die ontstaan uit olie. Denk de pan af met het deksel om de vlammen te verstikken. Schakel het fornuis uit. - Plaats pannen steeds centraal boven de kookzone en draai de handvaten in een veilige positie zodat ze niet kunnen worden omgestoten of vastgegrepen. - Indien u het apparaat voor langere tijd niet gebruikt, schakel het dan uit. Laat de hoofdschakelaar uitgeschakeld. Wanneer het apparaat niet gebruikt wordt, moet u de gaskraan uitgeschakeld houden. - Let er op dat de bedieningstoetsen van het apparaat steeds op "0" (stop) staat als het fornuis niet wordt gebruikt. - De laden hellen wanneer u ze verwijdert. Zorg ervoor dat geen warme vloeistof kan spatten. - LET OP: Het gebruik van een gastoestel om etenswaren te bereiden, resulteert in de productie van warmte, vocht en ontbrandingsproducten in de ruimte waarin het wordt geïnstalleerd. Zorg ervoor dat de keuken goed geventileerd is, in het bijzonder als het toestel wordt gebruikt. Houd de natuurlijke ventilatieopeningen open of installeer een mechanische ventilatietoestel (mechanische ventilator). - Bi langdurig intensief gebruik van het toestel kan bikomende ventilatie noodzakelik zijn, bivoorbeeld een venster openen, of een meer efficiënte ventilatie, bijvoorbeeld het niveau van mechanische ventilatie verhogen indien aanwezig. - Als ü de grill brander gebruikt, moet u de ovendeur open houden en steeds het grill deflectorschild gebruiken die werd geleverd met het product. Gebruik nooit de grill brander met de ovendeur gesloten. - LET OP: Glazen deksels kunnen barsten wanneer ze verhit worden. Schakel alle branders af voor u het deksel sluit. U moet de opperviakte van de kookplaat ook laten afkoelen voor u het deksel sluit - Als de deur of de lade van de oven geopend is, mag u er niets op plaatsen. Dit kan het apparaat uit evenwicht brengen of het deksel breken

- Plaats geen zware, ontvlambare of brandbare zaken (zoals nylon, plastic zakken, papier, vodden.….etc) in de onderste lade. Inclusief kookgerief met plastic accessoires (bijv. handvaten). - Hang geen handdoeken, vaatdoeken of kledij van het apparaat of de handvaten. Tijdens het schoonmaken en onderhoud - Schakel het toestel uit voor het schoon te maken of te onderhouden. U kunt dit doen nadat u het apparaat hebt uitgeschakeld of de hoofdschakelaar hebt uitgeschakeld. - Ü mag de bedieningstoetsen niet verwijderen om ze schoon te maken. VOOR DE EFFICIENTIE EN VEILIGHEID VAN HET APPARAAT RADEN WE AAN DAT U STEEDS DE ORIGINELE DELEN GEBRUIKT EN DAT U UITSLUITEND BEROEP DOET OP ONZE ERKENDE TECHNICI IN GEVAL VAN NOOD.

Tijdens het schoonmaken en onderhoud + Schakel het fornuis steeds uit voor iedere schoonmaak- of onderhoudsbeurt door de stekker te verwijderen uiet het stopcontact of de hoofdschakelaar uit te schakelen. + Vermijd het gebruik van schurende schoonmaakmiddelen, crèmes met loogzout, schurende sponzen of krabbers met scherpe metalen voorwerpen om schade aan de oppervlakten te vermijden. + U mag de bedieningstoetsen niet verwijderen om ze schoon te maken. + Gebruik nooit stoomreinigers om het fornuis schoon te maken (intern of extern). + _Alle mogelijke veiligheidsmaatregelen werden genomen om uw veiligheïd te garanderen. Aangezien het glas kan breken, moet u opletten tijdens het schoonmaken om krassen te vermijden. Vermijd het slaan of kloppen op het glas met accessoires. Veiligheid van kinderen À OPGELET: Toegankelijke delen kunnen warm zijn wanneer het fornuis niet in gebruik is. + _Jonge kinderen moeten uit de buurt gehouden worden. Houd kinderen uit de buurt van het fornuis wanneer het niet in gebruik is. + Wanneer de ovendeur open is, mogen kinderen niet op de ovendeur klimmen of zitten. +_ Kinderen moeten onder toezicht staan om zeker te zijn dat ze niet spelen met dit apparaat. VOOR DE EFFICIÈNTIE EN VEILIGHEID VAN HET FORNUIS RADEN WE AAN DAT U ORIGINELE RESERVEONDERDELEN GEBRUIKT EN ENKEL CONTACT OPNEEMT MET DE GEAUTORISEERDE TECHNISCHE DIENST. + Bij langdurig intensief gebruik van het toestel kan bikomende ventilatie noodzakelijk zijn, bijvoorbeeld een venster openen, of een meer efficiénte ventilatie, bijvoorbeeld het niveau van mechanische ventilatie verhogen indien aanwezig. + _ Het gebruik van een gasapparaat om etenswaren te bereiden, resulteert in de productie van warmte, vocht en ontbrandingsproducten in de ruimte waarin het wordt geinstalleerd. Zorg ervoor dat de keuken goed geventileerd is, in het bijzonder als het apparaat wordt gebruikt. Houd de natuurlike ventilatieopeningen open of installer een mechanische ventilatieapparaat {mechanische ventilator). + Bij langdurig intensief gebruik van het toestel kan bikomende ventilatie noodzakelijk zijn, bijvoorbeeld een venster openen, of een meer efficiénte ventilatie, bijvoorbeeld het niveau van mechanische ventilatie verhogen indien aanwezig. +_ Dit apparaat dient uitsluitend om etenswaren te bereiden. Het mag niet worden gebruikt voor andere doeleinden, bijvoorbeeld om een ruimte op te warmen.

Dit moderne, functionele en practische fornuis dat werd gefabriceerd met de meest kwalitatief hoogstaande onderdelen en materialen zal aan al uw kookbehoeften voldoen. Voor u uw fornuis in gebruik neemt, moet u deze brochure zorgvuldig lezen om alle functies te begrijpen en optimale resultaten te bereiken. Voor een correcte installatie kunt u de volgende aanbevelingen overwegen om problemen of gevaarlijke situaties te vermijden. Ze moeten steeds worden gelezen door de technicus die het fornuis installeert. 3.1Installatie-omgeving voor uw fornuis Uw fornuis moet geplaatst en gebruikt worden in een ruimte waar er altid ventilatie is. Gasontbranding wordt mogelik gemaakt door de zuurstof in de lucht. Het is dus noodzakelijk dat de lucht wordt ververst en dat ontbrandingsproducten worden geventileerd in overeenstemming met de reglementeringen. Er moet een natuurlijke ventilatie zin, genoeg om maatregelen te treffen tegen het gebruikte gas in de ruimte. De luchtstroom moet via ventilatieopeningen worden geïnstalleerd op de wanden in direct contact met de buitenzijde (zie onderstaand schema). Luchtinvoergedeelte min 100cm? Luchtinvoergedeelte min 100cm? Afbeelding 1 Afbeelding 2 De luchtstroom moet via de bodem (minimum 100cm?) naar binnen stromen en langs boven buiten stromen (minimum 100cm?). Deze ventilatieopeningen moeten daarom een minimum zone van 100cm? bedragen voor een efficiénte luchtdoorstroming. Deze ventilatieopeningen moeten open zijn en mogen nooit worden afgesloten. Bij voorkeur, moeten ze zich dicht bij de achterzijde van het fornuis bevinden (voor de luchtinlaat Afb. 1 en 2) en tegenover de bradgassen veroorzaakt door het koken (voor de evacuatie), m.a.w. minimum 1,80m boven de grond. Als u deze ventilatieopeningen niet kunt bereiken via de buitenzijde, waar het fornuis is geïnstalleerd, kan de noodzakelijke lucht ook van een andere locatie komen op voorwaarde dat het correct wordt geventileerd en geen slaapkamer of een gevaarlijke ruimte is. Brandgassen verwijderen Het wordt aangeraden een dampkap te installeren die rechtstreeks wordt aangesloten op een buis die naar buiten leidt (Afb. 3), of een elektrische ventilator geinstalleerd op het venster of de buitenmuur (Afb. 4) om brandgassen rechtstreeks naar buiten te verwijderen. De voeding van de elektrische ventilator moet worden berekend om de lucht in de keuken 4-5 maal per uur te verversen.

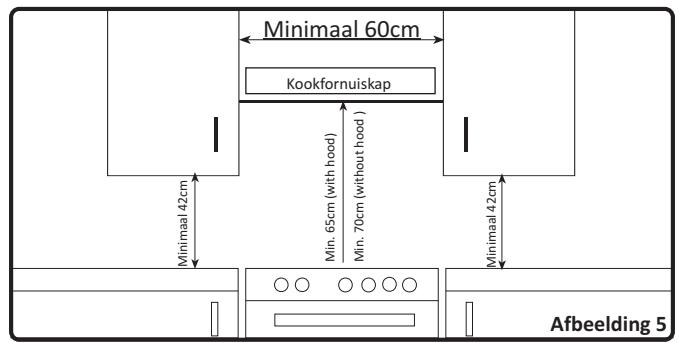

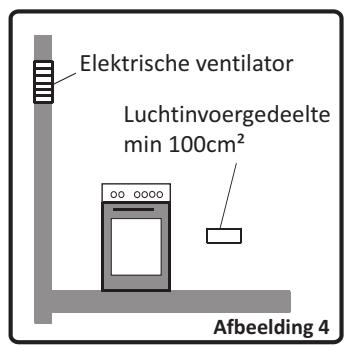

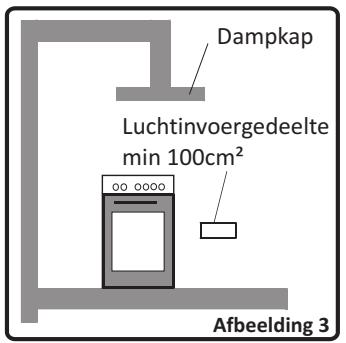

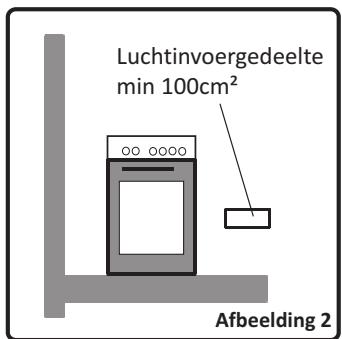

Dampkap Elektrische ventilator Luchtinvoergedeelte Luchtinvoergedeelte min 100cm? min 100cm? Afbeelding 3 Afbeelding 4 Minimaal 60cm | HE | sl} ÊlE E dE E Ê ElE 5 î HE Ë i il Ë Il || Afbeelding 5

3.2 De installatie van uw fornuis

+ Het fornuis mag in de buurt van een meubel worden geplaatst, maar zorg ervoor dat het nabije meubel niet hoger is dan het fornuis (zie afb. 5). + Als het keukenmeubel hoger is dan het fornuis moet u minimum 10 cm vrij laten tussen de zijden van het fornuis en het meubel. + De minimumhoogte tussen de kookplaat en de dampkap (of muureenheden) wordt weergegeven in Afb. 5. De dampkap moet minimum 65cm boven de kookplaat hangen. Als er geen dampkap is moet het meubel 70 cm boven de kookplaat hangen. + Laat 2cm vrije ruimte tussen de achterzijde van het fornuis en de muur en tussen de zijden en de aanpalende meubelen. + _ Let erop het fornuis niet vlak bij een koelkast te plaatsen; er mag geen ontvlambaar of brandbaar material zoals een gordijn, doeken, etc... aanwezig zijn die snel in brand kunnen vliegen. + Aanpalende meubelen moeten bestand zijn tegen temperature tot 90°C.

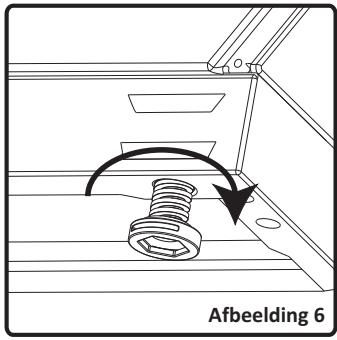

Uw oven staat op 4 regelbare poten. Nadat u ze in de correcte positie hebt geplaatst, moet u de upgrade verifiéren. Pas hiervoor de 4 regelbare voetjes aan door ze aan of losser te draaien (Afb. 6). Het fornuis moet absoluut horizontal worden gepositioneerd. Aanpassingen kunnen worden uitgevoerd op een maximumhoogte van 30mm. U kunt de lade van het fornuis verwijderen om de hoogte van de voetjes aan te passen. Wanneer de voetjes correct zijn aangepast, mag u het fornuis Afbeelding 6 niet verslepen. U moet het optillen (niet optillen aan het

3.4 Gasverbinding FR

Gas verbinden en controleren op lekken De gasverbinding van het fornuis moet worden uitgevoerd door een gekwalificeerd technicus in conformiteit met de huidige normen (in overeenstemming met artikel 10 van de verordening van 02-08-1977 en D.T.U 61-1 reglementering die de aanwezigheid vereist van een controleklep op het buisuiteinde voor aardgas met een overdrukklep conform met de NF D 36-303 norm Deze controleklep dient om de gastoevoer te sluiten wanneer het fornuis niet in gebruik is). Controleer eerst welk type gas geïnstalleerd werd bij het fornuis. Deze informatie staat vermeld op een sticker op de achterziide van het fornuis. U vindt informatie over de soorten gas en injectoren in de technische gegevenstabel. Let er op dat de gastoevoerdruk moet overeenstemmen met de waarden die op de technische gegevenstabel terug te vinden zin, zodat u de beste efficiéntie en het minste verbruik heeft. Indien de druk van verbruikt gas anders of wisselvallig is dan deze waarden, is het plaatsen van een drukregelaar op de ingangspijp noodzakelijk. Een klantendienst moet worden geraadpleegd om deze aanpassingen uit te voeren. Butaangas (G30) - propaangas (G31) aansluiten De technicus zal eerst de gasaanpassing controleren op uw fornuis. Als het fornuis werkt met aardgas moet hij de inejctoren (zie onder) vervangen om het te kunnen gebruiken met butaangas. De installatie kan worden uitgevoerd met een specifieke butaan/propaangas buis verkocht met 2 klemmen of met een specifieke TFEM slang gemonteerd met fittings. Als u een butaan/propgaanleiding monteert met kraag wordt de butaangas tip met gasafdichting geinstalleerd op het fornuis. De leiding wordt diep aangebracht op deze tip en een kraag wordt geïnstalleerd door deze stevig aan te draaien zonder de leiding te snijden. Volg dezelfde procedure voor de klep (zie afbeelding 7). De vereist maximumlengte is 1,5m. Het is uiterst belangrijk de vervaldatum vermeld op de leiding te controleren en de leiding te vervangen voor die datum om de veiligheid te garanderen.

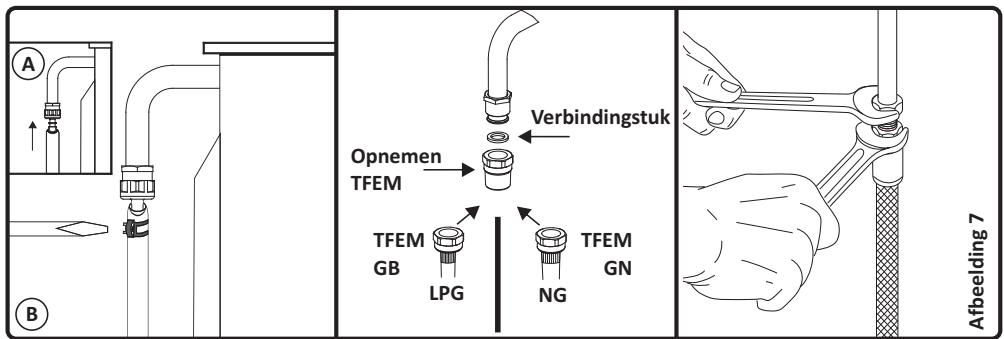

Als u een TFEM-leiding monteert, is de butaangas tip vereist. Schroef de klemmen van de TFEM-leiding op de fornuiszijde en fleszide (correct aandraaien met 2 sleutels zoals weergegeven in het onderstaande schema) Aardgas aansluiten (G20/G25) De technicus moet een mechanische leidingtip (TFEM) installeren in conformiteit met de NF D 36100/36103/36121 norm en het fornuis aansluiten in overeenstemming met de hudige normen.

! Aandachtspunten bij de aansluiting van de leiding «Geen enkel onderdeel van de leiding mag in contact komen met een oppervlakte met een hitte van meer dan 50°C (de minimumafstand tussen de leiding en de warme onderdelen moet 20mm zijn). «De lengte van de leiding mag niet meer zijn dan 1,5m. «De leiding mag niet gescheurd, aangespannen of gevouwen worden. <De buis mag niet in contact komen met scherpe hoeken, bewegende delen en ze mag niet defect zijn .eDe leiding moet grondig worden gecontroleerd voor de montage om zeker te zijn dat er geen fabricagefout bestaat. -Wanneer het gas aangesloten is, moet de buisafdichting worden geverifieerd met een specifiek belproduct door een gekwalificeerde technicus. Er mogen geen luchtbellen verschijnen. Indien er wel luchtbellen zijn, kijk de verbinding opnieuw na en voer de test opnieuw uit. Gebruik nooïit een aansteker, lucifer, etc. tijdens het uitvoeren van deze controle. + De aanspanning butaangas buiskragen moeten roestvrij zijn. - De geldigheidsdatum van de leiding moet regelmatig worden geverifieerd. -De gasinlaat van dit product bevindt zich op de rechterzijde van het apparaat. Indien de verbindingspunten moeten worden verplaatst naar de linkerzijde van het apparaat kunt u een verlengbuis aanvragen van uw geautoriseerde dienst. OPGELET!!! Gebruik zeker geen aansteker of lucifer om op gaslekken te controleren.

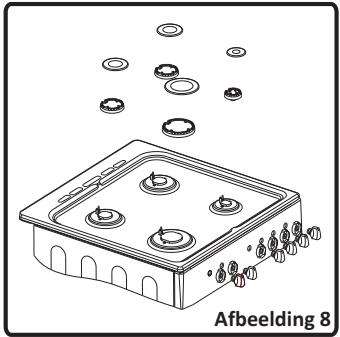

À wWaarschuwing: De volgende procedures mogen enkel door geautoriseerd dienstpersoneel uitgevoerd worden. Uw fornuis werd ontworpen voor gebruik met LPG (propaan of butaan) of aardgas. De gasbranders kunnen worden aangepast aan deze uiteenlopende soorten gas door de overeenstemmende injectoren te vervangen en de minimum vlamlengte aan te passen voor iedere brander. De onderstaande stappen moeten striktworden gevolgd: Deinjectoren vervangen: Kookplaat branders: Sluit de hoofdgastoevoer af en verwijder de stekker uit het stopcontact. Verwijder de branderdop en de bovenste brander (Afbeelding 8). injectoren los. Gebruik hiervoor een 7mm tang (Afbeelding 9). Installeer de nieuwe injectoren in overeenstemming met het soort gas dat werd gebruikt, zoals weergegeven in de technische gegevenstabel. Let erop de nieuwe injectoren recht aan te spannen. Als u ze zijdelings zou monteren, beschadigt u de draad van het rek en het rek zal moeten worden vervangen (en dit wordt niet gedekt door de garantie). Pie Afbeelding 8 Afbeelding 9] Oveninjectoren: De ovenbrander wordt uitgerust met een enkele schroef die op de tip van de brander wordt geplaatst. Voor de ovendeur {hieronder), open de ovendeur, verwijder de bevestigingsschroeven van de onderste plaat. Open het compartiment onder de oven (lade of trekdeur) voor toegang tot de voorste schroef op de brander (Afbeelding 12). Als het fornuis een sub-oven voorzijde heeft, moet u de ovendeur eerst ontmantelen om toegang te krigen tot de bevestigingsschroeven van de plaat.

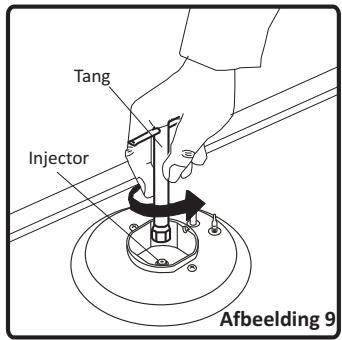

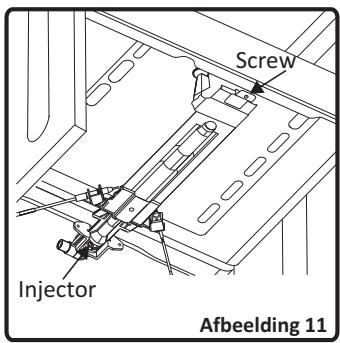

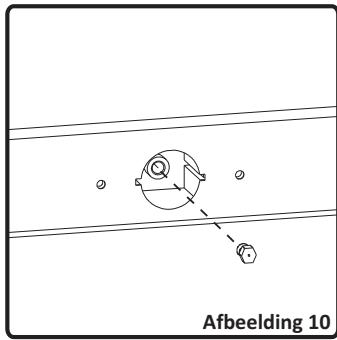

Verwijder de schroef van de brander en verplaats de brander diagonaal om toegang te krijgen tot de injector onderin achteraan op de moffeloven (Afbeelding 11). Schroef de injectoren los. Gebruik hiervoor een 7mm tang. Installer de nieuwe injectoren in overeenstemming met het soort gas dat werd gebruikt, zoals weergegeven in de technische gegevenstabel. Let erop de nieuwe injectoren recht aan te spannen. Als ue zijdelings zou monteren, beschadigt u de draad van het rek en het rekzal moeten worden vervangen (en dit wordt niet gedekt door de garantie). Injector Afbeelding 10 Afbeelding 11 De vlam aanpassen tot de minimumstand op de klep De vlamlengte op minimumpositie wordt aangepast met een latte schroef op de klep. Voor kleppen voorzien van een thermokoppel bevindt de schroef zich op de zijde van de klepas (Afbeedling 12). Voor kleppen die niet zijn voorzien van een thermokoppel bevindt de schroef zich in de klepas. Voor een eenvoudigere aanpassing van de vlam tot de minimumstand is het aanbevolen het bedieningspaneel te verwijderen voor fornuizen voorzien van een thermokoppel en microschakelaar (automatische schakelaar), tijdens het aanpassing. Om de minimumstand te bepalen, ontsteekt u de branders achtereenvolgens en u stelt ze in op de minimumstand, Met behulp van een kieine schroevendraaier of draai de overbruggingschroef los rond 90°. ls de vlam een omvang heeft van 4mm is de aanpassing correct. Als verificatie, zorg ervoor dat de vlam niet uitdooft tidens de overgang van de maximum op minimum stand. Creëer een kunstmatige wind metuwhand naar de vlam om te zien of de vlammen stabiel zijn. Klep met thermokoppel Overbruggingschroo ee 12

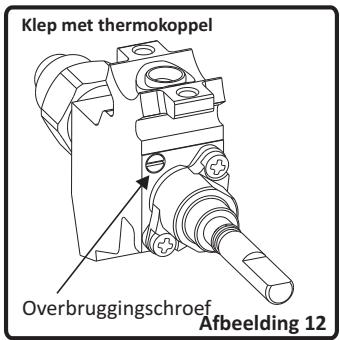

Met betrekking tot de ovenbrander, laat hem minimum 5 minuten draaien. Open en sluit de oven 2-3 maal om de stabiliteit van de brandervlam te controleren. De minimum vlampositie moet niet worden aangepast voor de grillbranders. Tijdens de conversie van LPG naar NG moet de overbruggingschroef worden los geschroefd. Als men omzet van NG naar LPG, moeten dezelfde schroeven vaster gemaakt worden. Tijdens deze aanpassing moet u ervoor zorgen dat de stekker van het fornuis wordt verwijderd en de gastoevoer openis. Niet-thermostatische ovenklep Overbruggingschro

Afbeelding 13 De gastoegang vervangen: Controleer de vervaldatum van de gasleiding van uw fornuis. Als de vervaldatum wordt bereikt, moetu de slang vervangen. Deze leidingen zijn beschikbaar op de markt en moeten consequent zijn met de huidige normen. Nadat u de slang hebt vervangen, moet u controleren dat er geen lek is door te verwijzen naar de informatie in de bovenstaande paragraaf: Gas verbinden en controleren op lekken

4.1 Het gebruik van gasbranders

De branders ontsteken De symbolen op de knoppen van het bedieningspaneel geven de positie van de brander aan. *Manuele ontsteking van de gasbranders Als uw fornuis niet is uitgerust met een elektrische ontsteking, of indien er een fout is in het elektrisch netwerk, kunt u de onderstaande procedures volgen: Voor kookplaat branders: Om een van de branders in te schakelen, drukt u op de knop en u draait deze tegen de klok in tot de maximumstand en u ontsteekt onmiddellik een lucifer of aansteker dicht bij de openingen in de brander. Verwijder de ontstekingsbron zodrau een stabiele vlam ziet. Voor kookplaat branders met thermokoppel: Kookplaten uitgerust met een veiligheid thermokoppel bieden veiligheid indien de vlam per ongeluk uitdooft. Om die reden, tijdens de manuele ontsteking, drukt u op de knop en u houd hem ingedrukt tot u stabiele vlammen ziet. Als de vlammen onstabiel blijven nadat u de knop loslaat, moet u de procedure herhalen. Als de viam uitdooft, zal het thermokoppelsysteem de betrokken gasklep sluiten en de accumulatie van ongebrand gas beletten. U moet minimum 90 seconden wachten voor u een gasbrander opnieuw ontsteekt na een automatischafsluiting. Voor de ovenbrander [uitgerust met thermokoppel): Alle oven/grill branders zijn uitgerust met veiligheidsthermokoppen en bieden veilgiheid wanneer de vlam per ongeluk uitdooft. Om de ovenbrander te ontsteken, drukt u op de knop van de oven en u draait tegen de klok tot u de maximumstand bereikt. Terwijl u de knop indrukt, ontsteekt u onmiddellik een lucifer of aansteker dicht bij de ontstekingsopeningen links vooraan op de brander. Zodra de brander brandt met een stabiele vlam moet u de ontstekingsbron onmiddellik verwijderen en de knop nog ongeveer 3 seconden ingedrukt houden. Als de vlammen uitdoven nadat u de knop loslaat, moet u de procedure herhalen. Als de vlam uitdooft, zal het thermokoppelsysteem de betrokken gasklep sluiten en de accumulatie van ongebrand gas beletten. Als de brander niet ontsteekt wanneer u de branderknop minimum 30 seconden ingedrukt houdt, moet u de ovendeur openen en minimum 90 seconden wachten voor u hem opnieuw probeert te ontsteken. Als de vlammen van de oven per ongeluk uitdoven, moet u dezelfde procedure herhalen.

4.1.1 Het gebruik van de branders van het kookfornuis

OFF (UIT) stand. MAX stand MIN stand Intermediair Afbeelding 14 De knoppen van de kookplaat hebben 3 standen: Uit (0), max (grote vlamsymbool) en min (kleine vlamsymboo!l). Na ontsteking van de brander in de "Max" stand (zoals hierboven beschreven) kunt u de vlamlengte aanpassen tussen de "Max" en "Min" standen. Plats de knoppen niet tussen de "Max" en "Uit" standen.

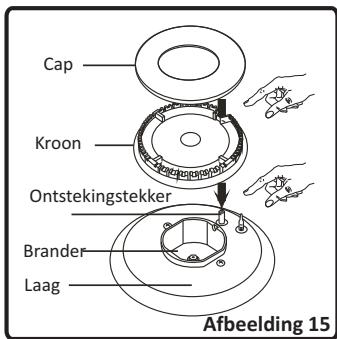

Voer een visuele controle uit van de vlam na de ontsteking. Als u een gele tip ziet, een getilde of onstabiele vlam, draait u de gastoevoer uit en u controleert de stand van de branderdoppen en kronen (afb. 15). Opgelet: deze elementen zijn heel warm, laat ze afkoelen om brandwonden te vermijden. Zorg ervoor vloeistofstromen te vermijden in de branders. Als de vlammen per ongeluk ontsnappen van de brander moet u de kleppen sluiten, de keuken ventileren met frisse lucht en minimum 90 seconden wachten voor u de oven opnieuw inschakelt. Om de bereiding stop te zetten, draait u de knop van de brander met de wijzers van de klok tot het teken op de knop op "0" staat {knopmarkering naar boven). Uw kookplaat is uitgerust met branders van verschillende diameters. Om de branders het effectiefst te laten werken, let op de grootte van de steelpannen dat u op de branders wenst te plaatsen en de steelpannen moeten vlakke bodems hebben. Gebruik geen pannen met een ronde of bolle bodem om geen energie te verspillen. Gebruik pannen van een correcte grootte die overeenstemmen met de vlam; als u containers gebruikt die kleiner zijn dan hieronder aangegeven, zult u energie verspillen. De goedkoopste methode om het gas te gebruiken is de vlam te verlagen tot de minimumstand zodra u het kookpunt hebt bereikt. Het wordt aanbevolen de pan steeds af te dekken. Snelle Brander: 22-26cm Semi-snelle brander 14-22cm Secundaire brander: 12-18cm —X—

Afbeelding 16 Als u het fornuis gedurende een lange periode niet zult gebruiken, moet u de gasinlaatklep sluiten. À\ OPGELET: + Gebruik enkel vlakke pannen met een voldoende dikke basis. + Zorg ervoor dat de basis van de pan droog is voor u ze op de branders plaatst.

+_ De temperatuur van de onderdelen blootgesteld aan vlammen kan uiterst hoog zijn tijdens gebruik. Het is dus heel belangrijk kinderen en dieren uit de buurt van de branders te houden tijdens en na het koken. Na gebruik blijft de kookplaat gedurende een lange periode warm. Raak ze niet aan en plaats er geen voorwerpen op. Plaats nooït messen, vorken, lepels en deksels op de kookplaat want ze kunnen heel heet worden en ernstige brandwonden veroorzaken.

4.1.2 Het gebruik van de gasoven

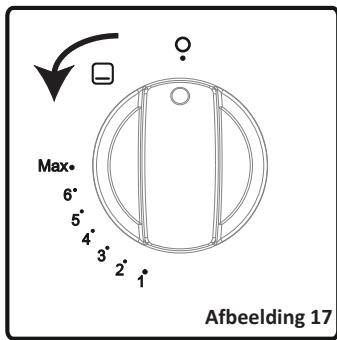

Na het ontsteken van de ovenbrander zoals hierboven ° beschreven, kunt u de temperatuur in de oven aanpassen met de knop vooraan op het bedieningspaneel of de hendelbasis {min tot max). Als uw oven wordt aangebracht met een oventhermostaat; raadpleeg de onderstaande temperatuurtabel om de temperatuur te selecteren naargelang de eetwaren die u wilt bereiden. Gebruik de oven niet door de knop te draaien tussen de "Uit" stand en het punt dat de minimumtemperatuur (tegen de klok in). Gebruik de oven steeds tussen de maximum en minimum standen. Om de Afbeelding 17| bereiding stop te zetten, draait u de knop van de brander met de wijzers van de klok tot het teken op de knop op "0" staat {knopmarkering naar boven). Voorverwarming Als u de oven moet voorverwarmen, raden we een periode aan van 10 minuten voor u de schotel invoert. Voor bereidingen die hoge temperaturen vereisen, bijv. brood, gebak, etc. worden de beste resultaten behaald als de oven eerst wordt voorverwarmd. U moet de oven ook steeds voorverwarmen om optimale resultaten te behalen bij de bereiding van diepgevroren of gekoelde maaltijden.

+_Uw fornuis werd geleverd (naargelang het model) met platen, ovenschotels, een rooster en een spit om gevogelte te roosteren. U kunt ook glazen schotels, cakeschotels, ovenplaten gebruiken die speciaal zijn aangepast aan het bakken in de oven. Deze zijn beschikbaar op de markt. +_Zorg ervoor de instructies te volgen van de fabrikant met betrekking tot het mogelike gebruik van de schotels. Als u kleine containers gebruikt, plaatst u ze op de grill zodat ze centraal in het midden staan van het rooster. De volgende instructies moeten worden nageleefd voor alle glazen schotels. +_Als de eetwaren van de bereiding de volledige opperviakte van de kookplaat niet volledig afdekken, of als de eetwaren uit de diepvriezer komen, of als de ovenlade wordt gebruikt om de jus op te vangen die kan druppen tidens het roosteren, kan de schotel vervormen omwille van de hoge temperaturen tijdens het bereiden of roosteren. De plaat zal haar oorspronkelijke vorm enkel opnieuw aannemen als ze volledig is afgekoeld na de bereiding, Dit is een perfect normaal fenomeen veroorzaakt door warmte-overdracht. +_Als u schotels en andere glazen material gebruikt bij de bereiding mag u ze niet onmiddellijk aan koude blootstellen nadat u ze uit de oven haalt. Plaats ze niet op koude en natte opperviakten. Plaats ze op een droge keukendoek of een voetstuk en laat ze langzaam afkoelen om te vermijden dat ze zouden breken. +_Zorg ervoor de ovenlade niet onderin de oven plaatst want hier kunnen ze oververhitten en het email van de oven beschadigen Katalytische reiniging Het katalytisch reinigen gebeurt met behulp van een coating die op de ovenruimte is aangebracht. De katalytische platen verwijderen tijdens verhitting op hoge temperatuur kleine vetresten. Als er na de bereiding vetresten achterblijven, kunnen deze worden verwijderd door de lege oven gedurende een uur op 250°C te laten werken. Er zijn beperkingen. Deze behandeling reinigt niet de gehele oven, maar slechts de delen die zijn voorzien van de katalytische platen; zowel de emaille basis als de glazen ovendeur moeten worden schoongemaakt met een huishoudelijk reinigingsmiddel. Verwijderng van het Katalysche panel De katalytische deklaag vernidieren; Vervider de schroeven op iedere katalytische plaat.

4.2 Accessoires bij de oven

+_ De oven wordt geleverd met accessoires. U kunt ook accessoires gebruiken die u koopt op de markt (maar ze moeten hitte- en vlambestendig zijn). U kunt ook glazen schotels, cakeschotels, speciale ovenschotels gebruiken die geschikt zijn gebruik in de oven. Let op de gebruiksinstructies van de fabrikant van deze accessoires. +_ Indien een kleine schotel wordt gebruikt, plaatst u de schotel in het midden van het rooster zodat het correct gepositioneerd is. +_ Indien de te koken eetwaren de ovenschaal niet volledig bedekken, indien de eetwaren uit de diepvries worden gehaald of indien de schaal wordt gebruikt om de jus van de eetwaren op te vangen, kan de vorm van de schaal veranderen omwille van de hoge temperatuur tijdens het kook- of braadproces. De schotel keert enkel terug naar de oude vorm als de schotel afkoelt na de bereiding. Dit is een normaal fysisch proces dat voorkomt tidens warmteoverdracht. +_ Plaats geen glazen bakschotels in een koude omgeving onmiddellijk na de bereiding. Plaats ze niet op koude en natte oppervlakten. Zorg ervoor dat ze langzaam afkoelen op een doek of voetstuk, zo niet zullen ze breken. +_Als u grilit in uw oven raden we aan de grill te gebruiken die werd meegeleverd met de lade voor dit product (Als u product wordt geleverd met dit item). Indien u de grote grilschaal gebruikt, plaats een schaal op de lagere schabben zodat de oliën wordt verzameld. Giet ook water in de schotel om hem eenvoudig te kunnen schoonmaken en rook te vermijden. +_Zoals beschreven in de overeenstemmende clausules mag u de gril nooît gebruiken zonder het dekblad. Als u oven uitgerust is met een gasrooster en u hebt het dekblad verloren, mag u de grill niet gebruiken en moet u zo snel mogelijk een nieuw dekblad bestellen bij de dichtstbijzinde geautoriseerde dienst. OPGELET: Voer het rooster correct in het overeenstemme nde rek in de oven en duw het volledig in

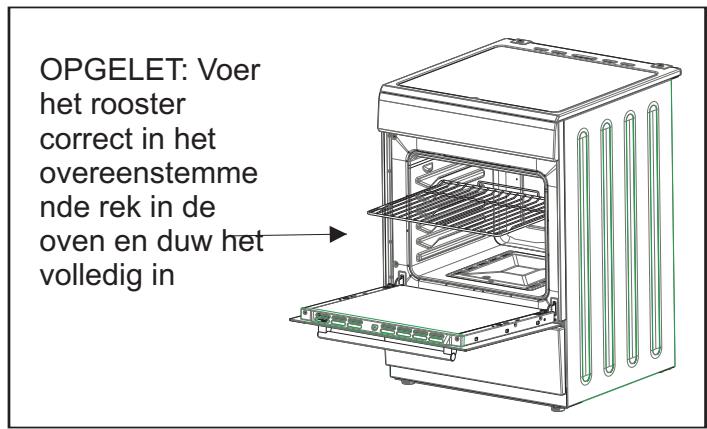

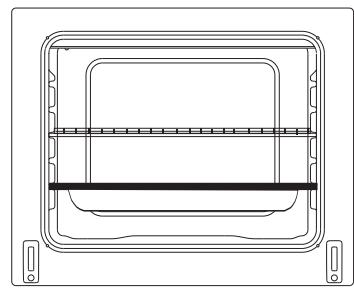

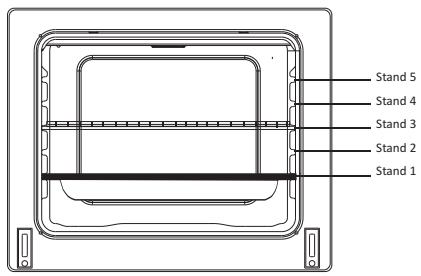

Ovenmoffel Standen op de vormgegoten schuiven Draadrooster

• Accessoires voor uw oven kunnen verschillen naargelang het model. Lade van gemiddelde grootte De lade van gemiddelde grootte is om stoofpoties te bereiden. Om deze lade correct in de holte te plaatsen, plaatst u ze op een van de rekken u duwt de lade volledig in. Oven-accessoires Het rooster wordt gebruikt voor het grillen om uiteenlopende kookgereedschap te steunen. Om het rooster correct in de holte te plaatsen, plaatst u het op een van de rekken u duwt het rooster volledig in.

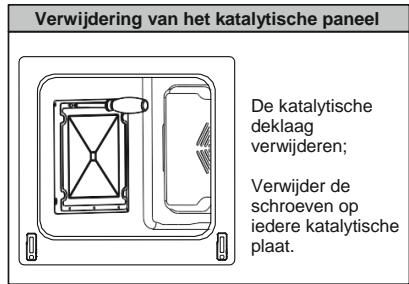

Zorg ervoor dat alle bedieninghendels en toetsen van de brander uitgeschakeld zijn en dat het fornuis afgekoeld is voor u de oven schoonmaakt. Belangrijk: Steeds de elektrische schakelaar uitschakelen voor u begintschoonte maken. Kijk na of de schoonmaakproducten die u gaat gebruiken aanbevolen zijn door de fabrikant alvorens de schoonmaakproducten te gebruiken. Gebruik geen crèmes met loogzout, schurende schoonmaakpoeders, schurende sponzen, dikke stallwollen of harde werktuigen om schade aan de oppervlakte te vermijden. Indien er vloeistoffen overstromen rond uw oven kan het email van de oven worden beschadigd. Maak gemorste vloeistof onmiddellijkschoon met een geschikt product. Schoonmaken in de oven De binnenzijde van de geglazuurde oven kunt u best schoonmaken wanneer de oven warm is. Veeg de oven schoon met een zachte vod die na gebruik in een zeepsop gedompeld wordt. Veeg nadien de oven met een vochtige doek schoon en droog de oven. Het kan soms noodzakelijk zijn een vloeibaar schoonmaakmiddel te gebruiken. Reinig niet met droge en poeder reinigingsmiddelen of stoomreinigers.

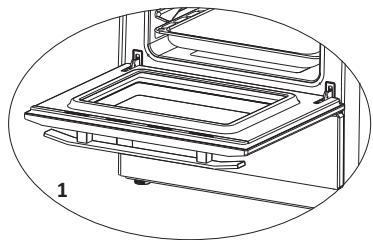

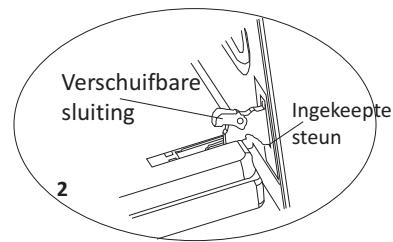

De ovendeur demonteren De ovendeur demonteren: + Open de ovendeur (1). + Open de verschuifbare sluiting tot de eindpositie (2). + Sluit de deur tot ze bijna volledig gesloten is zoals weergegeven in het derde diagram en verwijder de deur door ze naar u toe te trekken. N \ 4 Ingekeepte OPMERKING: Om de deur opnieuw te monteren, jsteun | volgt u de omgekeerde verwijderingvoorschriften.

À zorg ervoor dat de genestelde steunen correct gepositioneerd zijn op het scharnier zoals > aangeduid in het tweede diagram. De hermontage van de deur gebeurt in omgekeerde richting van de bovenstaande beschrijving. Zorg ervoor dat de verschuifbare sluitingen correct worden aangebracht. Gasbranders schoonmaken +_ Verwijder de geémailleerde roosters, branderdoppen en bovenste branders (Afbeelding 15). Maak ze schoon in een warm zeepsopje Afspoelen en afdrogen met een zachte doek (laat ze niet nat staan) Na de schoonmaak moet u controleren dat de hermontage van de onderdelen correct gebeurt. Maak geen enkel onderdeel van de kookplaat schoon met een metalen spons. Dit kan krassen veroorzaken. De bovenste opperviakten van de geëmailleerde roosters kan na verloop van tijd schade oplopen door het gebruik en de vlammen van de brander. Deze onderdelen verroesten niet en dit is geen productiefout. +_ Tijdens het schoonmaken van de kookplaat moet u er op toezien dat geen water binnen in de branders stroom om de injectoren te blokkeren.

Email onderdelen: Om ze nieuw te houden, moet u ze regelmatig schoonmaken met een lauw zeepsopje en daarna afdrogen met een zachte doek. Was ze niet als ze nog warm zijn en gebruik nooit schurende poeders of schoonmaakmiddelen. De volgende elementen mogen niet in langdurig contact komen met de email onderdelen: azijn, koffie, melk, zout, water, citroen of tomatensap, 20 niet kunnen ze onherroepelike schade veroorzaken aan de email oppervlakte. Roestvrij staal: stalen onderdelen moeten regelmatig worden schoongemaakt met een lauw zeepsopje en een zachte spons. Droog daarna met een zachte doek. Gebruik geen schurende poeders of schoonmaakmiddelen. De volgende elementen mogen niet in langdurig contact komen met de email onderdelen: azin, koffie, melk, zout, water, citroen of tomatensap, zo niet kunnen ze onherroepelijke schade veroorzaken aan de roestvrij stalen opperviakte. 5,2 Onderhoud Overige beheersingsmaatregelen: Controleer de vervaldatum van de gastoevoerleiding regelmatig. Als de datum vervalt, moet u ze snel vervangen. In het geval van problemen tijdens het gebruik van de bedieninghendels van de branders en de oven (bijv. moeilijk de hendels te draaien) moet u contact opnemen met de klantendienst.

6.1 Vereisten voor u contact opneemt met de klantendienst

Indien de oven niet werkt: + Controleer of de stekker van het fornuis correct werd ingevoerd + Controleer of er een stroompanne is en er stroomtoevoer aanwezig is op de schakelaar Indien de oven niet opwarmt: + De warmte was mogelik niet ingesteld met de bedieningstoets van de oven. Bereiding (als het onderste of bovenste deel niet op dezelfde wijze opwarmt): + Controleer de locatie van roosters en laden, bereidingstijden en thermostaattemperaturen aanbevolen in deze brochure. De kookplaat branders werken niet correct: + Controleer of de onderdelen van de brander correct werden aangebracht (in het bijzonder na een schoonmaakbeurt of de installatie). + De gastoevoerdruk kan te laag/hoog zijn. Voor fornuizen die werken met LPG-tanks (propaan of butaan) moet u controleren of de tanks niet leeg zijn. Als de problemen met het fornuis aanhouden, zelfs na de uitvoering van de bovenstaande controles, kunt u contact opnemen met de klantendienst.

6.2 Informatie bij het transport

Als u het transport moet verplaatsen, moet u de originele verpakking van de uitrusting bewaren en meenemen. Volg de transportaanwijzingen vermeld op de verpakking. Plak de branders en roosters vast met plakband zodat niets kan bewegen tidens het transport (beter nog, plaats ze in een anfzonderlijke doos). Plaats papier tussen het bovenste deksel en de kookoppervakte, dek het bovenste deksel opnieuw af en plak het op de zijkant van het fornuis. Open de ovendeur en plaats karton of papier op het glas aan de binnenzijde van de oven zodat de laden en het rooster het fornuis niet beschadigen tijdens het transport. PIak ook de deksels van de oven aan de zijwanden. Indien u de originele verpakking niet meer hebt, moet u maatregelen nemen om het fornuis te beschermen, in het bijzonder de externe zijden (glas en gevergde oppervlakten) zodat ze niet kunnen bewegen.

AAAAA Merk VALBERG Model CG604CCSVET Type kookplaat Gas Aantal kookzones 4 Verwarmtechnologie-1 Gas Formaat-1 Hulp Energie-efficiéntie-1 % N.v.t. Verwarmtechnologie-2 Gas Formaat-2 Normaal Energie-efficiéntie-2 % 59,0 Verwarmtechnologie-3 Gas Formaat-3 Normaal Energie-efficiéntie-3 % 59,0 Verwarmtechnologie-4 Gas Formaat-4 Snel Energie-efficiéntie-4 % 57,0 Energie-efficiéntie van kookplaat k 58,3 Deze kookplaat voldoet aan EN 30-2-1 Tips voor energiebesparing Kookplaat - Gebruik pannen met een platte bodem. - Gebruik pannen met geschikte afmeting. - Gebruik pannen met deksel. - Gebruik zo min mogelijk vloeistof of vet. - Verlaag de stand als de vloeistof begint te koken.

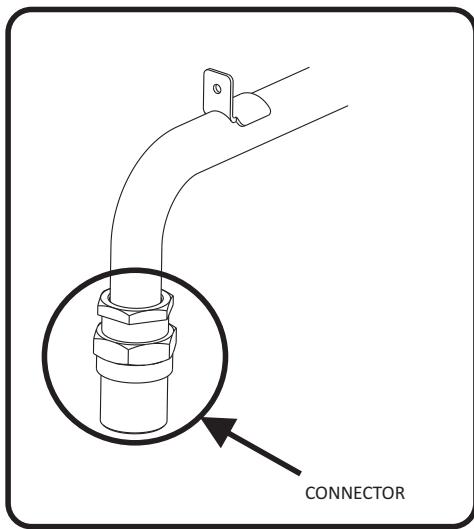

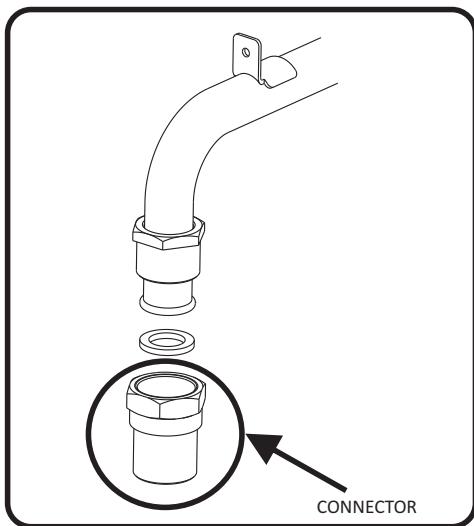

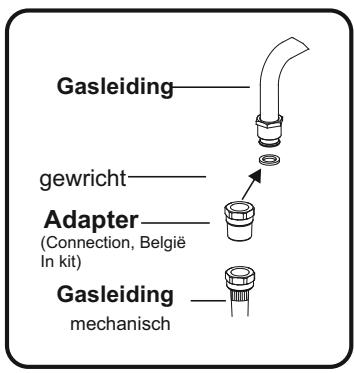

RESERVEONDERDELEN SET Indien een aardgasverbinding met tfem-leiding vereist is, moet de aansluiting gemonteerd op de gasinlaat worden gebruikt. Zorg ervoor dat de tfem- leiding die u gebruikt conform is met de norm van nf d 36100/36103/36121. Gebruik steeds een afdichting tussen verbindingstukken. OPGELET: VOER STEEDS EEN LEKTEST UIT MET ZEEPSOP NA EEN GASAANSLUITING.

VOOR PRODUCTEN MET LPG

RESERVEONDERDELEN SET Indien een aardgasverbinding met tfem-leiding vereist is, moet de aansluiting in het reserveondelen set worden gebruikt. Zorg ervoor dat de tfem-leiding die u gebruikt conform is met de norm van nf d 36100/36103/36121. Gebruik steeds een afdichting tussen verbindingstukken. OPGELET: VOER STEEDS EEN LEKTEST UIT MET ZEEPSOP NA EEN GASAANSLUITING.

Dit symbool op het product of de verpakking wijst erop dat het product niet als huishoudelik afval mag worden behandeld. Het mot echter naar het toepasselike verzamelpunt worden gebracht voor de recyclage van elektrische en elektronische apparatuur. Door ervoor te zorgen dat dit product op een correcte wijze verwiderd wordt, helpt u potentiële negatieve gevolgen voor het milieu en de gezondheid vermijden die het gevolg kunnen zijn van een verkeerde aanpak van dit product. Voor meer gedetailleerde informatie in verband met recyclage van dit product kunt u contact opnemen met uw lokale overheid, uw huishoudelike afval ophaaldienst of de winkel waar u dit product hebt aangekocht.

RESERVEONDERDELEN SET Indien een aardgasverbinding met tfem-leiding vereist is, moet de aansluiting gemonteerd op de gasinlaat worden gebruikt. Zorg ervoor dat de tfem- leiding die u gebruikt conform is met de norm van nf d 36100/36103/36121. Gebruik steeds een afdichting tussen verbindingstukken. OPGELET: VOER STEEDS EEN LEKTEST UIT MET ZEEPSOP NA EEN GASAANSLUITING.

VOOR PRODUCTEN MET LPG

RESERVEONDERDELEN SET Indien een aardgasverbinding met tfem-leiding vereist is, moet de aansluiting in het reserveondelen set worden gebruikt. Zorg ervoor dat de tfem-leiding die u gebruikt conform is met de norm van nf d 36100/36103/36121. Gebruik steeds een afdichting tussen verbindingstukken. OPGELET: VOER STEEDS EEN LEKTEST UIT MET ZEEPSOP NA EEN GASAANSLUITING.
