Produkttyp	Induktionskochfeld
Marke	VALBERG
Modell	VAL TI 4 T AF
Anzahl Kochzonen	4
Gesamtleistung	5600 W
Stromversorgung	230 V~ 50/60 Hz (einphasig) oder 400 V~ 50/60 Hz (zweiphasig)
Glasabmessungen (L×T)	590 × 520 mm
Ausschnittmaße (L×T)	560 × 490 mm
Gewicht (ca.)	ca. 10 kg
Durchmesser der Kochzonen	Vorne links: 180 mm, Hinten links: 160 mm, Hinten rechts: 180 mm, Vorne rechts: 160 mm
Nennleistung pro Kochzone	1400 W
Minimale Topferkennung	100 mm (außer vorne rechts: 120 mm)
Energieverbrauch pro Kochzone	Vorne links: 160 Wh/kg, Hinten links: 160 Wh/kg, Vorne rechts: 168,9 Wh/kg, Hinten rechts: 173,1 Wh/kg
Hauptfunktionen	Touch-Tasten, Timer, Bedienfeldverriegelung, Restwärmeanzeige, Topferkennung, automatische Abschaltung
Sicherheit	Kindersicherung (über Tasten), Überlaufschutz, Topferkennung, Überhitzungsschutz
Pflege und Reinigung	Wasser und Spülmittel, keine Scheuermittel verwenden; Zucker sofort entfernen
Garantie	2 Jahre
Schutzklasse	Y

Häufig gestellte Fragen - VAL TI 4 T AF VALBERG

Was tun, wenn das Display das Symbol [U] anzeigt?

Das Symbol [U] zeigt an, dass kein Topf erkannt wird oder der Topf nicht induktionsgeeignet ist. Überprüfen Sie, ob der Topf richtig positioniert ist und einen ferromagnetischen Boden hat. Wenn das Problem weiterhin besteht, verwenden Sie einen geeigneten Topf.

Wie reinige ich das Kochfeld?

Schalten Sie das Gerät aus und lassen Sie es abkühlen. Reinigen Sie es mit einem feuchten Tuch und Spülmittel oder einem speziellen Reiniger für Glaskeramik. Verwenden Sie niemals scheuernde Schwämme oder Dampf. Entfernen Sie verschütteten Zucker sofort.

Wie verwende ich die Timer-Funktion?

Wählen Sie die gewünschte Kochzone aus, stellen Sie die Leistung mit [+]/[-] ein, drücken Sie dann gleichzeitig auf [-] und [+], um in die Timereinstellung zu gelangen. Verwenden Sie [+] zum Erhöhen der Zeit (0 bis 99 Minuten) und [-] zum Verringern. Der Countdown beginnt automatisch nach Bestätigung.

Was bedeutet die Anzeige [L]?

[L] zeigt an, dass das Bedienfeld verriegelt ist. Zum Entriegeln drücken Sie gleichzeitig auf [-] und die Auswahltaste der rechten Zone, dann loslassen. Detaillierte Schritte finden Sie in der Anleitung.

Kann ich Aluminiumtöpfe verwenden?

Nein, Aluminiumtöpfe sind nicht induktionsgeeignet, da sie nicht ferromagnetisch sind. Verwenden Sie Töpfe aus Stahl, emailliertem Gusseisen oder Edelstahl mit ferromagnetischem Boden.

Was tun, wenn das Kochfeld nicht angeht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Verriegelung nicht aktiviert ist und die Touch-Tasten sauber und nicht abgedeckt sind. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

Wie installiere ich die Dichtung?

Kleben Sie die mitgelieferte Klebedichtung auf den Rand des Kochfelds, 2 mm vom äußeren Rand entfernt, nachdem Sie die Schutzfolie abgezogen haben. Befolgen Sie die Skizze in der Anleitung für eine genaue Positionierung.

Was bedeutet die Fehlermeldung [E3]?

[E3] zeigt an, dass der verwendete Topf nicht induktionsgeeignet ist. Ersetzen Sie ihn durch einen kompatiblen Topf (Stahl, Gusseisen usw.). Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Boden flach ist.

Der Lüfter läuft weiter, nachdem das Kochfeld ausgeschaltet wurde, ist das normal?

Ja, der Kühlventilator läuft weiter, um die Elektronik zu schützen. Er stoppt automatisch, sobald die Innentemperatur ausreichend gesunken ist.

Was ist der minimale Topfdurchmesser für jede Kochzone?

Die minimale Erkennung beträgt 100 mm für die Kochzonen vorne links, hinten links und hinten rechts, und 120 mm für die Kochzone vorne rechts. Verwenden Sie Töpfe mit einem Boden, der diese Durchmesser überschreitet, um die Funktion zu gewährleisten.

BEDIENUNGSANLEITUNG VAL TI 4 T AF VALBERG

GEBRAUCHSANLEITUNG 38

MANUAL DEL USUARIO 56

Merci!

Andere beschermingen

De kookplatz of de kookzones können niet ingeschakeld worden:

Vielen Dank, dass Sie dieses VALBERG-Produkt gewählt haben.

Ausgewählt, getestet und empfohlen durch ELECTRO DEPOT. Die Produkte der Marke VALBERG garantieren Ihnen Benutzerfreundlichkeit, zuverlässige Leistung und tadellose Qualität.

Mit diesem Gerät können Sie sicher sein, dass Sie bei jedem Gebrauch zufriedenstellt.

Willkommen bei ELECTRO DEPOT.

Besuchen Sie unsere Websites: www.electrodepot.be

ELECTRO DEPOT

A

Vor der Inbetriebnahme des Geräts

40 Sicherheitsvorschriften 45 Installationsanleitung 45 Stromanschluss

B

Übersicht über Ihr Gerät

Beschreibung des Geräts und technische Spezifikationen

Verwendung des Geräts

Inbetriebnahme und Handhabung des Geräts, Kochempfehlungen

Praktische Hinweise

Wartung und Reinigung, Fehlerbehebung, Umweltschutz, Entsorgung Ihres Altgeräts

Liebe Kundin, lieber Kunde,

Vielen Dank für das Vertrauen, das Sie uns mit dem Kauf unseres Glaskeramik-Induktionsherds entgegenbringen.

Um dieses Gerät gut kennenzulernen, empfehlen wir Ihnen, diese Gebrauchsanleitung aufmerksam ganz durchzulesen und sie für spätere Einsichtnahme aufzubewahren.

Sicherheitsvorschriften

Vorsichtsmaßnahmen vor dem Kochen

• Alle Verpackungsmaterialien entfernen. Die Installation und der Stromanschluss dieses Geräts müssen von einer zugelassenen Fachkraft durchgeführt werden. Der Hersteller übernimmt bei Schäden infolge von Einbau- oder Anschlussfehlern keine Haftung.
• Das Gerät darf nur verwendet werden, wenn es in einem zugelassenen, geeigneten Möbel mit Arbeitsplatte installiert ist.
• Es ist nur zum normalen Privatgebrauch bestimmt (Zubereitung von Lebensmitteln) und eignet

sich in keinem Fall für andere private, gewerbliche oder industrielle Nutzungen.

• Alle Etiketten und Aufkleber von der Glaskeramikfläche entfernen.
• Das Gerät nicht umbauen.
• Der Kochherd ist keine Ablage- oder Arbeitsfläche. Die Sicherheit ist nur gewährleistet, wenn das Gerät an einer nach den geltenden Normen geerdeten Steckdose angeschlossen ist. Zum Anschluss am Stromnetz kein Verlängerungskabel verwenden.
• Das Gerät darf nicht über

einem Geschirrspüler oder Wäschetrockner verwendet werden: Die Wasserdämpfe könnten die Elektronik beschädigen.

• Nehmen Sie das Gerät nicht mit einem externen Timer oder einem gesonderten Fernbedienungssystem in Betrieb.

Verwendung des Geräts

• Kochfelder nach Gebrauch immer ausschalten.
• Kochgut beim Kochen mit Fetten und Ölen immer beaufsichtigen, da diese sich schnell entzünden können.
• Während und nach dem Gebrauch des Geräts besteht Verbrennungsgefahr.
• Vergewissern Sie sich, dass kein Stromkabel installierter oder mobiler Geräte in Kontakt mit dem Glas oder einem bereits heißen Topf kommt.
• Magnetisierbare Gegenstände (Kreditkarten, EDV-Discs, Rechner) dürfen sich bei Betrieb nicht in der unmittelbaren Nähe des Geräts befinden. Keine Metallgegenstände außer den Kochgefäßen darauf platzieren. Bei unbeabsichtigtem Einsatz oder Restwärme könnten sich diese Materialien erhitzen, schmelzen oder zu brennen beginnen.
• Gerät nie mit einem Tuch oder einer Schutzfolie abdecken. Diese könnten sich erhitzen und Feuer fangen.
• Dieses Gerät darf nicht von Kindern über 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Kenntnissen benutzt werden, sofern

sie nicht in den sicheren Gebrauch des Geräts eingewiesen und über mögliche Risiken informiert wurden.

• Das Gerät ist kein Kinderspielzeug.
• Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.
• Metallgegenstände wie Messer, Gabeln, Löffel und Deckel nicht auf der Glasfläche platzieren, da sie heiß werden können.

Vorsichtsmaßnahmen zum Vermeiden von Beschädigungen am Gerät

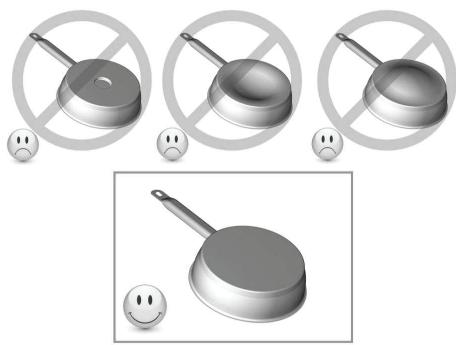

• Töpfe mit rauem Boden (Gusseisen ohne Email usw.) oder beschädigtem Boden können die Glaskeramik beschädigen.
• Sand oder andere scheuernde Materialien können die Glaskeramik beschädigen.
• Achten Sie darauf, dass keine noch so kleinen Gegenstände auf die Glaskeramik fallen.
• Töpfe nicht an den Glaskanten anschlagen.
• Achten Sie darauf, dass das Gerät nach den Anweisungen des Herstellers belüftet wird.
• Keine leeren Töpfe auf dem Herd stehen lassen.
• Vermeiden Sie den Kontakt von Zucker, synthetischem Material oder Alufolie mit den heißen Zonen. Diese Substanzen können beim Abkühlen Risse oder

ACHTUNG

Verbrennungsgefahr

andere Veränderungen der Glaskeramikfläche verursachen. Schalten Sie das Gerät aus und entfernen Sie sie sofort aus der heißen Zone. - Keine heißen Gefäße auf das Bedienfeld stellen. - Wenn sich eine Schublade unter dem Einbaugerät befindet, achten Sie darauf, dass zwischen dem Inhalt der Schublade und dem unteren Rand des Geräts genügend Zwischenraum (2 cm) für gute Belüftung bleibt. Keine entzündbaren Gegenstände (z.B. Sprays) in der Schublade unter dem Kochherd verstauen. Eventuelle Besteckfächer müssen aus hitzebeständigem Material bestehen. - WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf der Kochfläche ab.

Vorsichtsmaßnahmen bei Störungen des Geräts

• Bei Störungen das Gerät ausschalten und vom Strom trennen.
• Bei Sprüngen oder Rissen in der Glaskeramik das Gerät unbedingt vom Stromnetz trennen und den Kundendienst informieren.
• Reparaturen dürfen nur von spezialisierten Fachkräften vorgenommen werden. Öffnen Sie das Gerät in keinem Fall.

ACHTUNG

Bei Sprüngen in der Glasoberfläche das Gerät sofort vom Strom trennen, um Stromschläge zu vermeiden.

Weitere Vorsichtsmaßnahmen

Kochgefäß immer in der Mitte des Kochfelds aufstellen. Der Topfboden muss das Kochfeld möglichst ganz abdecken. - Bei Benutzern mit Herzschrittmacher kann das Magnetfeld die Funktion des Schrittmachers beeinträchtigen. Wir empfehlen Ihnen, sich beim Händler oder Ihrem Arzt zu erkundigen. - Keine Gefäße aus Kunststoff oder Aluminium verwenden: Sie können auf den noch heißen Kochfeldern schmelzen. - Versuchen Sie NIEMALS, einen Brand mit Wasser zu löschen. Schalten Sie das Gerät aus und decken Sie die Flammen zum Beispiel mit einem Deckel oder einer Feuerlöschdecke ab.

Überlaufschutz

• Bei Überlaufen oder wenn ein Gegenstand die Bedienfelder für über 10 Sekunden abdeckt, wird ER03 angezeigt und verschwindet, sobald die Felder freigegeben oder gereinigt sind.

ACHTUNG

Bei Verwendung ungeeigneter Töpfe oder abnehmbarer Vorrichtungen zur Erhitzung von nicht mit Induktionsherden kompatiblen Töpfen erlischt die Garantie. Der Hersteller übernimmt keine Haftung für Schäden am Herd oder seiner Umgebung.

Installationsanleitung

Die Installation darf ausschließlich von Fachleuten vorgenommen werden.

Der Benutzer hat die in seinem Land geltenden Gesetze und Normen zu befolgen.

Installieren der Dichtung

Die mitgelieferte selbstklebende Dichtung verhindert das Eindringen in das Möbel.

Sie muss äußerst sorgfältig gemäß der Abbildung installiert werden.

Schutzfolie (3) abnehmen und Dichtung (2) 2 mm vom äußeren Rand des Herds aufkleben.

Einbau:

Ausschneiden der Arbeitsfläche:

Glasabmessungen Ausschnitt-Abmessungen

590 × 520 mm 560 × 490 mm

Die Distanz zwischen dem Kochherd und der Mauer muss mindestens 50 mm betragen.

Der Kochherd ist ein Gerät der Schutzklasse "Y".

Beim Einbauen kann sich auf der einen Seite und der Rückseite ein hoher Schrank oder eine Wand befinden. Auf der anderen Seite darf mein Möbel stehen, das höher als die

Kochfläche ist.

Die Platten und Beschichtungen der Arbeitsfläche müssen aus hitzebeständigem Material (100 °C) bestehen. Die Wand-Zierleisten müssen wärmebeständig sein. Die Materialien der Arbeitsfläche können sich bei Kontakt mit Feuchtigkeit ausdehnen. Zum Schutz der Schnittkante einen Lack oder Spezialklebstoff auftragen. - Kochherd nicht über einem nicht belüfteten Ofen oder einem Geschirrspüler installieren. Freiraum von 20 mm über dem Einbauschrank für gute Luftzirkulation beim Abkühlen der Elektronik gewährleisten. - Wenn sich eine Schublade unter dem Herd befindet, dort keine entzündbaren (z.B. Sprays) oder nicht hitzebeständigen Gegenstände aufbewahren. - Der Sicherheitsabstand zwischen dem Kochherd und der Abzugshaube darüber muss den Vorgaben des Abzugshauben-Herstellers entsprechen. Wenn keine Angaben vorliegen, einen Abstand von mindestens 760 mm einhalten. - Das Stromkabel darf nach dem Einbauen keiner mechanischen Belastung ausgesetzt sein, z.B. durch eine Schublade. - Nur die vom Hersteller des Kochgeräts entwickelten Schutzvorrichtungen für das Kochfeld oder die von diesen in der Gebrauchsanleitung als geeignet aufgeführten Vorrichtungen oder die in das Gerät integrierten Schutzvorrichtungen verwenden.

Stromanschluss

Die Installation dieses Geräts und sein Anschluss am Stromnetz dürfen nur von einem Elektriker und genau nach den Normvorschriften vorgenommen werden. - Der Schutz vor Teilen unter Spannung muss nach der Montage gewährleistet sein. Die nötigen Anschlussdaten befinden sich auf dem Typenschild und dem Anschlussschild unter dem Gerät. - Dieses Gerät muss mit einer allpoligen Trennvorrichtung mit dem Netz verbunden sein.

Wenn diese geöffnet (aktiviert) ist, muss ein Abstand von 3 mm gewährleistet sein.

• Der Stromkreis muss mit den geeigneten Vorrichtungen, zum Beispiel mit Schaltern, Sicherungen, FI-Schutzschalter und Schütz vom Stromnetz getrennt sein.
• Wenn der Gerätestecker nicht zugänglich ist, müssen die geeigneten

Trennvorrichtungen entsprechend den Installationsvorschriften installiert werden. - Das Stromkabel muss so platziert sein, dass es die freien Teile des Kochherds nicht berühren kann.

ACHTUNG

Dieses Gerät eignet sich für eine Stromversorgung von 230 V ~ 50 / 60 Hz

Erdungsleiter immer anschließen.

Anschlussschema beachten.

Der Anschlusskasten befindet sich unter dem Kochherd. Deckel mit einem mittleren Schraubenzieher öffnen. Diesen dazu in die 2 Öffnungen vor den 2 Pfeilen einführen.

Stromnetz	Anschluss	Kabeldurchmesser	Kabel	Sicherheitsschütz
230V~ 50/60Hz	1 Phase + N	3 x 2.5 mm²	H 05 WV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Phasen + N	4 x 1.5 mm²	H 05 WV - F H 05 RR - F	16 A *

• berechnet mit dem Simultaneitätskoeffizienten gemäß der Norm EN 60 335-2-6/1990

Anschluss des Kochherds:

Zur Anpassung an das Stromnetz [230V~1P+N oder 400V~2P+N] die Messingbrücken im Anschlusskasten verwenden.

Einphasig 230V 1P + N

Eine Brücke zwischen den Kontakten N1 und N2 und zwischen L1 und L2.

Grün-gelbe Leitung am Erdungskontakt anschließen.

Neutraleiter N am Kontakt N1 oder N2 anschließen.

Phase L an die Kontakte L1 oder L2 anschließen.

Zweiphasig 400V~2P+N:

Eine Brücke zwischen den Kontakten N1 und N2.

Grün-gelbe Leitung am Erdungskontakt anschließen.

Neutralleiter N am Kontakt N1 oder N2 anschließen.

Phase L1 am Kontakt L1 und Phase L2 am Kontakt L2 anschließen.

Wir haften nicht für Schäden infolge von fehlerhaftem Anschluss oder der Verwendung von nicht geerdeten Geräten oder Geräten mit beschädigter Erdung.

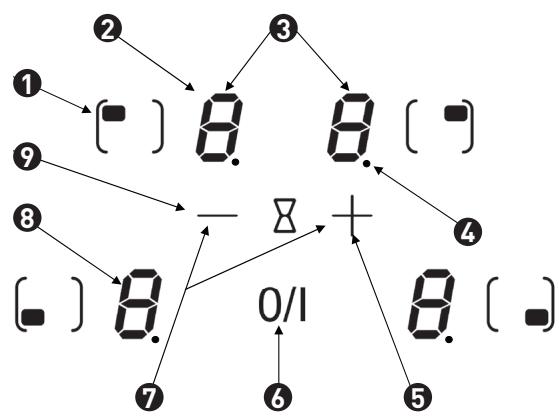

Beschreibung des Geräts

Wahltaste 6, Taste Ein/Aus 2, Betriebsanzeige 7, Timer-Taste 3, Timer-Anzeige, Betriebsanzeige, Timer-Wahlanzeige 9, Taste [-] 5, Taste [+]

Technische Spezifikationen

Typ	Gesamt-Leistung	Feldposition	Nennleistung*	Durchmesser	Mindest-Erkennung
VAL TI 4 TAF	5600 W	Vorne links	1400 W	180 mm	100 mm
		Hinten links	1400 W	160 mm	100 mm
		Hinten rechts	1400 W	180 mm	100 mm
		Vorne rechts	1400 W	160 mm	120 mm

• Die Leistung kann je nach Größe und Material des Topfes unterschiedlich sein.

Anzeige

Anzeige	Bezeichnung	Funktionen
0	Null	Das Kochfeld ist aktiviert
1...9	Leistungsstufe	Gewährte Kochstufe
Ü	Topferkennung	Kein oder ungeeignetes Gefäß
E	Fehlermeldung	Fehler im Stromkreis
H	Restwärme	Das Kochfeld ist frei
L	Verriegelung	Der Herd ist geschichert

Belüftung

Der Kühlventilator ist permanent in Betrieb. Er startet beim Einschalten des Kochherds. Die Belüftung schaltet eine Stufe höher, wenn das Gerät intensiv verwendet wird. Sie schaltet sich automatisch aus, wenn der Kochherd ausgeschaltet wird.

Inbetriebnahme und Handhabung des Geräts

Vor dem ersten Gebrauch

Gerät mit einem feuchten Tuch reinigen, trocknen. Keine Reiniger verwenden, welche die Glasflächen blau färben könnten.

Das Induktionsprinzip

Unter jedem Kochfeld befindet sich eine Induktionsspule. Wenn diese aktiviert wird, produziert sie ein variables elektromagnetisches Feld, das seinerseits Induktionsströme im ferromagnetischen Boden des Gefäßes erzeugt. Daraus folgt die Erwärmung des Gefäßes auf dem Kochfeld.

Das Gefäß muss dazu geeignet sein:

• Empfohlen werden alle ferromagnetischen Metallgefäße (eventuell mit einem kleinen Magneten überprüfen), wie: Gusseisentopf, schwarze Eisenpfannen, Emaillierte Metalltöpfe, Edelstahltöpfe mit ferromagnetischem Boden usw.
• Ausgeschlossen sind Gefäße aus Kupfer, Aluminium, Glas, Holz, Keramik, Steinzeug, Terrakotta, nicht ferromagnetischem Edelstahl usw.

Das Induktionskochfeld berücksichtigt automatisch die Größe des verwendeten Geschirrs.

Wenn der Durchmesser zu klein ist, funktioniert das Kochfeld nicht. Dieser Durchmesser ist je nach Durchmesser des Kochfelds unterschiedlich.

Wenn das Gefäß sich nicht für das Kochfeld eignet, wird das Symbol (U) angezeigt.

Touch-Tasten

Die verschiedenen Funktionen Ihres Geräts werden mit Hilfe der Touch-Tasten gesteuert. Durch Berühren der Taste werden sie aktiviert. Diese Aktivierung wird durch eine Leuchtanzeige, auf dem Display oder/und durch ein akustisches Signal bestätigt. Bei allgemeinem Gebrauch nur eine Taste gleichzeitig betätigen.

Inbetriebnahme

Zuerst den Herd aktivieren, dann das Kochfeld:

Herd ein-/ausschalten:

Handlung	Bedienfeld	Anzeige
Einschalten	Auf [0/I] drücken	[0]
Ausschalten	Auf [0/I] drücken	Nichts oder [H]

Kochfeld ein-/ausschalten:

Handlung	Bedienfeld	Anzeige
Wahlen	Wahltaste deesFeldsbetätigten	[0]
Erhöhen	Auf [+]drücken	[1] bis [9]
Senken	Auf [-]drücken	[9] bis [1]
Ausschalten	Auf [-]drücken	[0] oder [H]

Wenn innerhalb von 20 Sekunden keine Einstellung vorgenommen wird, schaltet sich die Elektronik in den Standby-Modus.

Gefäßerkennung

Die Gefäßerkennung gewährleistet höchste Sicherheit. Die Induktion funktioniert nicht:

• Wenn kein Gefäß oder ein ungeeignetes Gefäß auf dem Kochfeld steht. In diesem Fall kann die Leistung nicht erhöht werden und das Symbol [U] wird angezeigt. Dies verschwindet, sobald ein Topf auf das Kochfeld gestellt wird.
• Wenn das Gefäß während des Kochens vom Kochfeld genommen wird, wird sein Betrieb unterbrochen. Das Symbol [U] erscheint. Es verschwindet wieder, sobald der Topf wieder auf das Kochfeld gestellt wird. Der Kochvorgang wird auf der vorher gewählten Stufe wieder aufgenommen.

Nach Gebrauch Kochfeld ausschalten. Topferkennung [U] nicht aktiviert setzen.

Restwärmeanzeige

Nach dem Ausschalten der Kochfelder oder dem vollständigen Ausschalten des Kochherds sind die Kochfelder noch heiß, was mit dem Symbol [H] angezeigt wird.

Das Symbol [H] erlischt, sobald die Kochfelder gefahrlos berührt werden können.

Solange die Restwärmeanzeige leuchtet, die Kochfelder nicht berühren und keine wärmeempfindlichen Gegenstände daraufstellen. Verbrennungs- und Brandgefahr!

Timerfunktion

Der Timer kann gleichzeitig allen Kochfeldern zugeordnet werden, und zwar mit verschiedenen Zeiteinstellungen (0 bis 99 Minuten) für jedes Feld.

• Einstellen oder Ändern der Garzeit:

Handlung	Bedienfeld	Display
Wählen	Wahltaste des Felds betätigten	Anzeige An
Erhöhen	Auf [ + ] oder [ - ] drücken	[ 1 ] ... [ 9 ] [ P ]
" T i m e r " wahlen	Gleichzeitig auf [ - ] und [ + ] drücken	[ 00 ]
D a u e r senken	Auf [ - ] drücken	[ 3 0 ] wechselt zu 29, 28, 27, usw.
D a u e r erhöhen	Auf [ + ] drücken	[ 0 0 ] wechselt zu 01, 02, 03, usw.

Nach einigen Sekunden schaltet die Kontrollanzeige von "Blinken" auf "Fest". Die Dauer ist gewählt und der Countdown beginnt.

Kochtimer ausschalten:

Handlung	Bedienfeld	Display
Kochfeld wahlen	Wahltaste des Felds betätigten	Die Anzeige des Felds leuchtet auf
"Time" wahren	Gleichzeitig auf [-] und [+] drücken	Restzeit
"Time" deaktivieren	Auf [-] drücken	Wechselt zu [00] und erlischt dann

Wenn mehrere Timer aktiv sind, dieselben Schritte wiederholen.

• Automatisches Ausschalten nach Ende der Garzeit: Sobald die gewählte Garzeit abgelaufen ist, blinkt die Timer-Anzeige [00] und ein akustisches Signal ertönt. Um das Signal und das Blinken auszuschalten, genügt es, auf eine Taste zu drücken.
• Verwendung des Timers unabhängig vom Kochen:

Handlung	Bedienfeld	Display
Kochherd aktivieren	Auf [0/1] drücken	Die Anzeigen der Felder leuchten auf
"Time" wahlen	Gleichzeitig auf [-] und [+] drücken	[00]
Dauer senken	Auf [-] drücken	[00] wechselt zu 30, 29 usw.
Dauer erhöhen	Auf [-] drücken	[00] wechselt zu 01, 02 usw.

Nach 20 Sekunden erlöschen die Anzeigen, aber der Timer läuft weiter.

Sobald die gewählte Zeit abgelaufen ist, blinkt die Timer-Anzeige [00] und ein akustisches Signal ertönt. Um das Signal

und das Blinken auszuschalten, genügt es, auf eine Taste zu drücken.

Verriegeln des Bedienfelds

Um die Änderung einer Einstellung des Kochherds zu verhindern, vor allem bei der Glasreinigung, kann das Bedienfeld (mit Ausnahme der Taste Ein/Aus [0/1]) gesperrt werden.

• Sperren:

Handlung	Bedienfeld	Display
Start	Auf [0/1] drücken	[0] oder [H]
Koch herd verriegeln	Gleichzeitig auf [+ ] und die Wahltaste drücken Feld rechts	[0] oder [H]
	Er n e u t Wahltaste des Felds betätigten	[L]

• Entsperren:

Handlung	Bedienfeld	Display
Inbetriebnahme	Auf [0/1] drücken	[L]
Kochherd verriegeln	Gleichheitig auf [+ ] und die Wahltaste drücken	[0] oder [H]
	Wieder nur auf [-] drücken	D i e Anzeige ist aus

Kochempfehlungen

Qualität der Kochtöpfe

Geeignete Materialien: Stahl, Emaille-Stahl, Gusseisen, Aluminium oder Edelstahl mit ferromagnetischem Boden.

Ungeeignete Materialien: Aluminium und Edelstahl mit nicht ferromagnetischem Boden, Kupfer, Messing, Glas, Keramik, Porzellan.

Die Hersteller geben an, ob ihre Produkte für Induktionsherde geeignet sind.

Um zu überprüfen, ob ein Topf kompatibel ist:

• Etwas Wasser in einen auf einem Induktionsfeld platzierten Topf geben, das auf Stufe [9] gestellt ist. Das Wasser muss sich innerhalb weniger Sekunden erhitzen.
• Ein Magnet muss auf dem Topfboden haften.

Gewisse Töpfe machen Lärm, wenn sie auf ein Induktionsfeld gestellt werden. Diese Geräusche sind kein Mangel des Geräts und beeinflussen in keiner Weise seine Funktion.

Größe der Töpfe

Die Kochfelder passen sich bis zu einer gewissen Grenze automatisch an die Größe des Topfbodens an. Der Boden des Topfes muss eine gewisse Mindestgröße im Verhältnis zum Durchmesser des Kochfelds aufweisen.

Um die volle Leistung Ihres Kochherds zu erreichen, platzieren Sie den Topf genau in der Mitte des Kochfelds.

Beispiele für die Einstellung der Kochleistung

(Diese Werte sind nur zur Information angegeben).

1 bis 2	Schmelzen Erwärmen	Saucen, Butter, Schokolade, Gelatine Vorgekochte Gerichte
2 bis 3	Aufquellen Auftauen	Reis, Pudding und gekochte Gerichte Gemüse, Fisch, Tiefkühlprodukte
3 bis 4	Dampf	Gemüse, Fisch, Fleisch
4 bis 5	Wasser	Gekochte Kartoffeln, Suppen, Teigwaren Frisches Gemüse
6 bis 7	Bei niedriger Hitze kochen	Fleisch, Leber, Eier, Würste Gulasch, Rouladen, Innereien
7 bis 8	Kochen Frittieren	Kartoffeln, Krapfen, Pfannkuchen
9	Frittieren, Sprudelnd kochen	Steaks, Omeetts Wasser

Wartung und Reinigung

Zur Reinigung das Gerät ausschalten.

Das Gerät abkühlen lassen, sonst besteht Verbrennungsgefahr.

Kochreste mit Wasser und Spülseife oder einem speziellen Glaskeramik-Reiniger entfernen. In keinem Fall Dampfreiniger oder Druckreiniger verwenden. Keine Gegenstände verwenden, die die

Fehlerbehebung:

Der Kochherd oder die Kochfelder lassen sich nicht aktivieren:

• Der Herd ist falsch am Strom angeschlossen. Die Schutzsicherung wurde ausgelöst.
• Überprüfen, ob die Verriegelung aktiviert ist. Die Touch-Tasten sind mit Wasser oder Fett bedeckt.
• Ein Gegenstand besteht auf den Touch-Tasten.

Das Symbol [] wird angezeigt:

• Es steht kein Topf auf dem Kochfeld.
• Das verwendete Gefäß eignet sich nicht für Induktionsfelder.

Glaskeramik zerkratzen könnten (z.B. scheuernde Schwämme oder Messerspitzen).

Keine scheuernden Reiniger verwenden, die das Gerät beschädigen könnten. - Das Gerät mit einem sauberen Tuch abtrocknen. - Zucker und zuckerhaltige Zubereitungen sofort entfernen.

• Der Durchmesser des Topfbodens ist im Verhältnis zum Kochfeld zu klein.

Eines der Kochfelder oder der Herd schaltet sich aus:

• Der Sicherheitsschalter wurde ausgelöst.
• Dieser wird ausgelöst, wenn Sie vergessen haben, ein Kochfeld auszuschalten.
• Er wird auch ausgelöst, wenn eine oder mehrere Touch-Tasten bedeckt sind. Einer der Töpfe ist leer und sein Boden hat sich überhitzt.
• Der Kochherd verfügt auch über eine Vorrichtung, die die Leistung bei Überhitzung automatisch senkt bzw. ausschaltet.

Der Ventilator dreht sich auch nach dem Ausschalten des Herds weiter:

• Dies ist keine Störung, der Ventilator läuft weiter, um die Elektronik des Geräts zu schützen.
• Der Ventilator schaltet sich automatisch aus.

Das Symbol [L] wird angezeigt:

• Siehe Kapitel "Verriegelung des Bedienfelds".

Das Symbol [Er03] wird angezeigt:

• Ein Gegenstand oder eine Flüssigkeit bedeckt die Bedientasten. Das Symbol verschwindet, sobald die Tasten befreit bzw. gereinigt sind.

Das Symbol [E2] oder [EH] wird angezeigt:

• Der Herd ist überhitzt. Lassen Sie ihn abkühlen, bevor Sie ihn erneut einschalten.

Das Symbol [E3] wird angezeigt:

• Der Topf ist nicht geeignet. Wechseln Sie den Topf.

Das Symbol [E5] wird angezeigt:

• Störung des Stromnetzes. Überprüfen Sie die Stromspannung.

Das Symbol [E6] wird angezeigt:

• Störung des Stromnetzes. Überprüfen Sie die Stromfrequenz.

Das Symbol [E8] wird angezeigt:

• Der Ventilatoreingang ist verstopft. Befreien Sie ihn.

Das Symbol [U400] wird angezeigt:

• Der Herd ist falsch am Strom angeschlossen. Überprüfen Sie den Stromanschluss und schließen Sie den Herd neu an.

Wenn eines dieser Symbole bestehen bleibt, kontaktieren Sie den Kundendienst.

Umweltschutz

• Die Verpackungsmaterialien sind umweltfreundlich und recyclingfähig.
• Die elektronischen Geräte bestehen aus recyclingfähigen Materialien und teilweise aus umweltschädlichen Materialien, die jedoch für die Funktion und Sicherheit des Geräts unerlässlich sind.
• Entsorgen Sie Ihr Gerät in keinem Fall im Hausmüll.
• Wenden Sie sich an ein Entsorgungsunternehmen oder die Mülldeponie Ihrer Gemeinde, die für das Recycling elektrischer Haushaltsgeräte zuständig ist.

Entsorgung Ihres Altgeräts

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Schutz der Umwelt bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, welches auf seinem Typenschild oder der Verpackung mit

dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss das Gerät einer örtlichen Abfall-Sortierstelle zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

Modell	VAL TI 4 TAF
Gesamtleistung	5600W
Energieverbrauch des Kochfeldes EChob**	165.5.6 Wh/kg
Kochplatte vorne links	Ø180mm
Mindesterkennung	Ø100mm
Nennleistung*	1400W
Kategorie Standard-Kochtopf**	B
Energieverbrauch ECw**	160 Wh/kg
Kochplatte hinten links	Ø160mm
Mindesterkennung	Ø100mm
Nennleistung*	1400W
Kategorie Standard-Kochtopf**	B
Energieverbrauch ECw**	160 Wh/kg
Kochplatte vorne rechts	Ø160mm
Mindesterkennung	Ø120mm
Nennleistung*	1400W
Kategorie Standard-Kochtopf**	A
Energieverbrauch ECw**	168.9 Wh/kg
Kochplatte hinten rechts	Ø180mm
Mindesterkennung	Ø100mm
Nennleistung*	1400W
Kategorie Standard-Kochtopf**	C
Energieverbrauch ECw**	173.1 Wh/kg

*die Leistung kann je nach Abmessungen und Material der Kochtöpfe variieren ** berechnet nach dem Verfahren zur Messung der Gebrauchseigenschaften (EN 60350-2).

DE Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 2 Jahren für Mängel infolge von Herstellungs- oder Materialfehlern gewährt. Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.
