VAL TI 4 T AF - Inducción VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción por inducción
Marca	VALBERG
Modelo	VAL TI 4 T AF
Número de fuegos	4
Potencia total	5600 W
Alimentación eléctrica	230 V~ 50/60 Hz (monofásico) o 400 V~ 50/60 Hz (bifásico)
Dimensiones del vidrio (L×A)	590 × 520 mm
Dimensiones de corte (L×A)	560 × 490 mm
Peso (estimado)	≈ 10 kg
Diámetros de los fuegos	Delantero izquierdo: 180 mm, Trasero izquierdo: 160 mm, Trasero derecho: 180 mm, Delantero derecho: 160 mm
Potencia nominal por fuego	1400 W
Detección mínima de recipiente	100 mm (excepto delantero derecho: 120 mm)
Consumo de energía por fuego	Delantero izquierdo: 160 Wh/kg, Trasero izquierdo: 160 Wh/kg, Delantero derecho: 168,9 Wh/kg, Trasero derecho: 173,1 Wh/kg
Funciones principales	Teclas táctiles, temporizador, bloqueo del panel, indicador de calor residual, detección de recipiente, apagado automático
Seguridad	Bloqueo infantil (mediante teclas), seguridad antidesbordamiento, detección de cacerola, corte por sobrecalentamiento
Mantenimiento y limpieza	Agua y jabón, evitar abrasivos; retirar inmediatamente el azúcar
Garantía	2 años
Clase de protección	Y

Preguntas frecuentes - VAL TI 4 T AF VALBERG

¿Qué hacer si la pantalla muestra el símbolo [U]?

El símbolo [U] indica que no se detecta ningún recipiente o que el recipiente no es compatible con inducción. Verifique que la olla esté bien colocada y que tenga fondo ferromagnético. Si el problema persiste, utilice un recipiente adecuado.

¿Cómo limpiar la placa de cocción?

Apague el aparato y deje enfriar. Limpie con un paño húmedo y detergente, o un producto específico para vitrocerámica. No use nunca esponjas abrasivas ni vapor. Retire inmediatamente el azúcar derramado.

¿Cómo usar la función temporizador?

Seleccione la zona de cocción deseada, ajuste la potencia con [+]/[-], luego presione simultáneamente [-] y [+] para entrar en el ajuste del temporizador. Use [+] para aumentar la duración (0 a 99 minutos) y [-] para disminuir. La cuenta atrás comienza automáticamente después de la validación.

¿Qué significa la pantalla [L]?

[L] indica que el panel de control está bloqueado. Para desbloquear, presione simultáneamente [-] y la tecla de selección de la zona derecha, luego suelte. Consulte el manual para los pasos detallados.

¿Puedo usar ollas de aluminio?

No, las ollas de aluminio no son compatibles con inducción porque no son ferromagnéticas. Use recipientes de acero, hierro esmaltado o acero inoxidable con fondo ferromagnético.

¿Qué hacer si la placa no enciende?

Verifique que el aparato esté correctamente enchufado y que el fusible no haya saltado. Asegúrese de que el bloqueo no esté activado y que las teclas táctiles estén limpias y no cubiertas. Si el problema persiste, contacte al servicio técnico.

¿Cómo instalar la junta de estanqueidad?

Pegue la junta adhesiva suministrada en el borde de la placa, a 2 mm del borde exterior, después de retirar la película protectora. Siga el croquis en el manual para un posicionamiento preciso.

¿Qué significa el mensaje de error [E3]?

[E3] indica que la olla utilizada no es adecuada para inducción. Reemplácela por un recipiente compatible (acero, hierro, etc.). Si el problema persiste, verifique que el fondo esté bien plano.

El ventilador sigue funcionando después de apagar la placa, ¿es normal?

Sí, el ventilador de refrigeración sigue girando para proteger la electrónica. Se detiene automáticamente cuando la temperatura interna es suficientemente baja.

¿Cuál es el diámetro mínimo de las ollas para cada fuego?

La detección mínima es de 100 mm para los fuegos delantero izquierdo, trasero izquierdo y trasero derecho, y de 120 mm para el fuego delantero derecho. Use ollas cuyo fondo supere estos diámetros para garantizar el funcionamiento.

MANUAL DE USUARIO VAL TI 4 T AF VALBERG

Placa de cocción a inducción

948152 - VAL TI 4 TAF

Gracias por elegir este producto VALBERG. Los productos de la marca VALBERG, seleccionados, probados y recomendados por ELECTRO DEPOT, son sinónimo de fácil manejo, prestaciones fiables y calidad incuestionable. Con este aparato, quedará muy satisfecho cada vez que lo use.

Bienvenido a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.es

ELECTRO DEPOT

A

Antes de utilizar el aparato

58 Instrucciones de seguridad 63 Instrucciones de instalación 63 Conexión eléctrica

B

Descripción del aparato

65 Descripción del aparato 65 Características técnicas

C

Utilización del aparato

66 Puesta en funcionamiento y administración del aparato 69 Consejos de cocción

D

Información práctica

70 Mantenimiento y limpieza 70 ¿Qué hacer en caso de avería? 71 Protección del medio ambiente 72 Cómo desechar su antiguo aparato

Estimada(o) cliente,

Le damos las gracias por la confianza que ha depositado en nosotros al elegir nuestra placa de vitrocerámica de inducción.

Para poder utilizar este dispositivo, le recomendamos que lea atentamente el presente manual de instrucciones y que lo conserve para consultas posteriores.

Instrucciones de seguridad

Precauciones que hay que tener antes de utilizar el dispositivo para cocinar

• Retire todas las partes del embalaje.
• La instalación y la conexión electrónica del aparato debe hacerlas un profesional autorizado. El fabricante no se hace responsable de los daños que puedan resultar de un error de encastrado o conexión.
• El aparato debe utilizarse únicamente si está montado e instalado en un mueble o encimera homologado y adaptado.
• Su uso está limitado a la preparación de comida en el ámbito doméstico y en ningún caso puede destinarse a

un uso distinto, ya sea en el ámbito doméstico, comercial o industrial.

• Retire todas las etiquetas y adhesivos del cristal vitrocerámico.
• No realice transformaciones en el aparato.
• La placa de cocción no debe utilizarse como soporte o encimera.
• Solo se puede garantizar la seguridad si el aparato está conectado a un enchufe con una puesta a tierra conforme con las normas vigentes.
• Para conectarlo a la red eléctrica, no utilice alargador.
• No se debe utilizar el aparato encima de un

lavavajillas ni de una secadora de ropa: los vapores de agua liberados pueden deteriorar la parte electrónica.

• No haga funcionar el aparato con un temporizador externo o un sistema de mando a distancia.

Utilización del aparato

• Apague los fogones después de cada uso. Vigile de forma constante las cocciones que utilicen grasas o aceites, ya que pueden prender fácilmente.
• Atención a los posibles riesgos por quemaduras durante y después del uso del electrodoméstico.
• Asegúrese de que ningún cable eléctrico de otro dispositivo fijo o móvil entre en contacto con el cristal o con una cacerola caliente.
• Determinados objetos magnéticos (tarjetas de crédito, disquetes informáticos, calculadoras, etc.) deben mantenerse a una cierta distancia del dispositivo cuando está en funcionamiento.
• No coloque objetos metálicos sobre la placa, a excepción de recipientes para calentar. En caso de funcionamiento bajo accidente o calor residual, estos objetos, como su material, pueden calentarse, fundirse o prender.
• No cubra jamás el dispositivo con un paño o un film de protección. Podrá calentarse e incendiarse.
• Los niños a partir de 8 años, las personas con capacidades físicas, sensoriales o mentales reducidas o sin la experiencia o los conocimientos necesarios, tan solo podrán usar este

dispositivo siempre y cuando se supervise correctamente su uso o se les proporcionen las instrucciones relativas para utilizarlo en condiciones de seguridad y comprendan los riesgos a los que puedan enfrentarse.

• Los niños no deben jugar con el dispositivo.
• Los niños no deben encargarse, sin supervisión, de la limpieza y mantenimiento del dispositivo.
• Los objetos metálicos como cuchillos, tenedores, cucharas y tapas no deben colocarse en la superficie de cristal, ya que puede calentarse.

Precauciones para evitar el deterioro del dispositivo

• Las cacerolas con la base exterior sin pulir (sin esmaltado), etc., o que está dañada, pueden deteriorar la

vitrocerámica.

• La presencia de arena u otros materiales abrasivos puede dañar la vitrocerámica.
• Evite los golpes de objetos, incluso si son pequeños, en la superficie de la vitrocerámica.
• Evite golpear los bordes del cristal con las cacerolas.
• Asegúrese de que la ventilación del aparato se realiza según las instrucciones del fabricante.
• No deje cacerolas vacías sobre la superficie de cocción.
• Evite que el azúcar, los materiales sintéticos o el papel de aluminio entren en contacto con las zonas calientes. Al enfriarse, estos elementos pueden provocar fisuras u otras alteraciones en la superficie vitrocerámica. Apague el

dispositivo y retírelos inmediatamente de la zona de cocción todavía caliente.

ATENCIÓN

Riesgo de quemaduras

• Nunca coloque recipientes calientes sobre la zona de los mandos.
• Si el dispositivo está instalado por encima de un cajón o armario, asegúrese de que hay suficiente espacio (2 cm) entre el contenido del cajón y la parte inferior del dispositivo para asegurar una ventilación adecuada.
• No coloque objetos inflamables (p. ej., aerosoles) en el cajón situado bajo la placa de cocción. Las posibles bandejas para cubiertos deben estar hechas de material resistente al calor.
• ADVERTENCIA: Riesgo de incendio: No depositar objetos sobre la superficie

de cocción.

Precauciones en caso de defectos en el dispositivo

• Si se detecta un defecto o daño, debe apagar el dispositivo y desconectarlo de la corriente eléctrica.
• En caso de detectar algún tipo de hendidura o fisura en la superficie vitrocerámica, deben absolutamente desconectar el dispositivo de la red eléctrica y avisar al servicio posventa.
• La reparación de este aparato debe hacerla exclusivamente un técnico especializado.

Nunca abra el aparato por sus medios.

Otras precauciones

• Asegúrese de que el recipiente de cocción está siempre centrado con respecto a la zona de cocción. El fondo de la cacerola debe

cubrir la zona de cocción tanto como sea posible.

• De interés para sistemas con aparato regulador del ritmo cardíaco: el campo magnético podrá influir en su funcionamiento. Le recomendamos que se ponga en contacto con el revendedor o con su médico para obtener más información.
• No utilice recipientes de materiales sintéticos o aluminio: se podrían fundir encima de los hornillos todavía calientes.
• NO INTENTE NUNCA sofocar un incendio con agua, apague el electrodoméstico y cubra las llamas por ejemplo con una tapa o con una cubierta protectora.

Seguridad antirebosamiento

• Si una preparación que haya rebosado o un objeto cualquiera cubren los

botones de mando durante más de 10 segundos, se mostrará el texto «ER03» que no desaparecerá hasta que los botones queden libres y limpios.

ATENCIÓN

La utilización de cacerolas no compatibles o de accesorios amovibles o intermedios para calentar las cacerolas no inductivas supone una pérdida de la garantía.

En tal caso, el fabricante no se hará responsable de la degradación de la placa o su entorno.

Instrucciones de instalación

El montaje es competencia exclusiva de los especialistas.

El usuario debe respetar la legislación y las normas vigentes de su país de residencia.

Colocación de la junta de estanqueidad

La junta adhesiva que viene con el aparato permite evitar cualquier infiltración en el mueble.

Su colocación debe hacerse con gran cuidado y siguiendo el siguiente esquema.

Pegue la junta (2) en el borde de la placa a 2 mm del borde exterior; previamente habrá retirado la lámina de protección (3).

Encastrado:

Corte de la encimera:

Dimensiones del cristal / Dimensiones de corte

590 × 520 mm 560 × 490 mm

• La distancia entre la placa de cocción y la pared debe ser de al menos 50 mm.
• La placa de cocción es un aparato que pertenece a la clase de protección «Y». Se puede encastrar en una encimera que tenga, en uno de los lados o en la parte posterior, una pared alta de armario, un tabique, etc. Pero no puede haber, ni por el otro lado ni por delante, ningún mueble, aparato o pared que quede más alto que la placa de cocción.
• Los chapados y revestimientos de las encimeras deben ser realizados con materiales resistentes al calor (100 °C).

Las varillas de los bordes murales deben ser resistentes al calor. - Los materiales de las encimeras pueden hincharse en contacto con la humedad. Para proteger los bordes de corte, aplicar un barniz o un pegamento especial. - No coloque la placa encima de un horno sin ventilador o de un lavavajillas. - Asegúrese de dejar un espacio de 20 mm entre el bastidor del aparato y el corte de la encimera para una buena circulación del aire cuando se enfríe el sistema electrónico. - Si hay un cajón debajo de la placa de cocción, no guarde en él objetos inflamables (p. ej., aerosoles) ni tampoco objetos no resistentes al calor. - La distancia de seguridad entre la placa de cocción y la campana extractora colocada encima debe respetar las indicaciones del fabricante de campanas. Si no dispone de las correspondientes instrucciones, establezca una distancia mínima de 760 mm. - Una vez empotrada la placa, el cable de conexión no debe ser sometido a ninguna tensión mecánica, como, por ejemplo, a causa del desplazamiento de un cajón. - Utilice únicamente los dispositivos de protección de la placa de cocción concebidos por el fabricante del aparato de cocción o indicados por este mismo como adaptados en el manual del usuario.

Conexión eléctrica

• La instalación de este aparato y su conexión a la red eléctrica debe hacerla un electricista que esté perfectamente al corriente de las normas existentes.
• Después del montaje, se debe asegurar una protección contra las piezas bajo tensión.
• Los datos necesarios para la conexión se

encuentran en la placa de características y en la placa de conexión que están debajo del aparato.

• Este aparato debe estar separado de la red mediante un dispositivo de corte omnipolar. Cuando está abierto (disparado), debe haber una distancia mínima de 3 mm.
• El circuito eléctrico debe estar protegido de la red mediante dispositivos adecuados, por ejemplo, disyuntores, fusibles, interruptores diferenciales y contactores.
• Si la unidad no está equipada con un enchufe accesible, habrá que incorporar algún sistema de desconexión en la instalación fija de conformidad con la normativa en la materia.
• El cable de alimentación debe instalarse de forma que no toque las partes calientes de la placa de cocción.

Este aparato ha sido concebido para una red de 230V 50 / 60 Hz.

Conecte siempre la toma de tierra de protección.

Respete el esquema de conexión.

La caja de conexiones está situada debajo de la placa de cocción. Para abrir la tapa, utilice un destornillador mediano. Colóquelo en las 2 hendiduras situadas delante de las 2 flechas.

Red	Conexión	Diámetro del cable	Cable	Calibre de protección
230V~ 50/60Hz	1 Fase + N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400V~ 50/60Hz	2 Fases + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• calculado con el coeficiente de simultaneidad siguiendo la norma EN 60 335-2-6/1990

Conexión de la placa:

Para adaptación a la red eléctrica (230V~1P+N o 400V~2P+N), utilice los puentes de latón ubicados en la caja de conexiones.

Monofásico 230V~1P+N:

Ponga un puente entre los terminales N1 y N2 y entre L1 y L2.

Atornille el cable verde-amarillo al terminal previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L a los terminales L1 o L2.

Bifásico 400V-2P+N:

Ponga un puente entre los terminales N1 y N2.

Atornille el cable verde-amarillo al terminal previsto para la puesta a tierra.

Atornille el neutro N al terminal N1 o N2.

Atornille la fase L1 al terminal L1 y la fase L2 al terminal L2.

No nos hacemos responsables de cualquier incidente resultado de una mala conexión o del uso de un aparato que no está conectado a tierra o con una toma de tierra defectuosa.

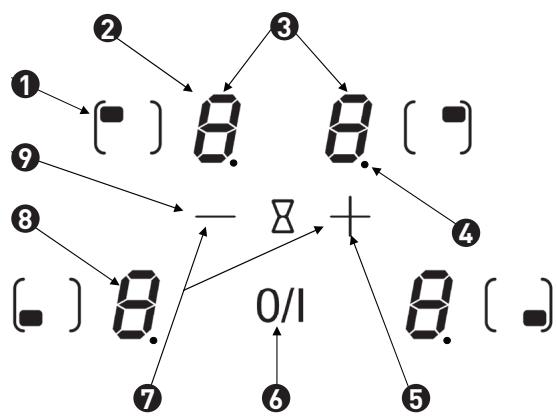

Descripción del aparato

Tecla selección 6, Botón Encendido/Apagado 2, Visualización de potencia, Tecla temporizador 3, Visualización de temporizador 8, Visualización de potencia, Luz piloto selección temporizador 9, Tecla [-], Tecla [+]

Características técnicas

Tipo	Potencia total	Posición del hornillo	Potencia nominal *	Diámetro	Deteccción minimo
VAL TI 4 TAF	5600 W	Parte delantera izquierda	1400 W	180 mm	100 mm
		Parte trasera izquierda	1400 W	160 mm	100 mm
		Detrás a la derecha	1400 W	180 mm	100 mm
		Delante a la derecha	1400 W	160 mm	120 mm

• La potencia puede variar en función de las dimensiones y el material de las cacerolas.

Visualización

Visualización	Designación	Funciones
0	Cero	La zona de calor está activada
1...9	Nivel de potencia	Selección del nivel de coccción
U	Detección de cacerola	Recipiente ausente o inapropiado
E	Mensaje de error	Fallo del circuito electrónico
H	Calor residual	La zona de coccción está caliente
L	Bloqueo	La placía está protegida

Ventilación

El ventilador de enfriamiento funciona de forma permanente. Se pone en funcionamiento al encender la placa. La segunda velocidad de ventilación entra en funcionamiento cuando el dispositivo se utiliza intensivamente. Se apaga automáticamente cuando la placa está apagada.

Puesta en funcionamiento y administración del aparato

Antes del primer uso

Limpie el dispositivo con un paño húmedo y séquelo. No utilice detergentes que puedan provocar una coloración azulada en las superficies acristaladas.

Principio de inducción

Debajo de cada fuego hay una bobina de inducción. Cuando la inducción está activada, produce un campo electromagnético variable que, a su vez, produce corrientes inducidas en el fondo ferromagnético del recipiente. Esto provoca el calentamiento del recipiente colocado sobre la zona de calor.

Para ello, es necesario que el recipiente sea apto:

• Se recomiendan todos los recipientes metálicos ferromagnéticos (se puede probar con un imán) como: ollas de hierro fundido, sartenes de chapa negra, cacerolas de metal esmaltado, inoxidables con base ferromagnética, etc.
• Quedan excluidos los recipientes de cobre, aluminio, vidrio, madera, cerámica, gres, terracota, acero inoxidable no ferromagnético, etc.

La zona de cocción por inducción tiene en cuenta automáticamente el tamaño del recipiente utilizado.

Con un diámetro demasiado pequeño, la zona de cocción no funciona. Este diámetro varía en función del diámetro de la zona de cocción.

Cuando el recipiente no se adapte a la placa, aparecerá el símbolo (U).

Teclas sensibles

Su aparato dispone de teclas sensibles que permiten controlar las diferentes funciones. Las teclas pueden activarse con un simple roce. Esta activación se valida mediante un piloto, un indicador en pantalla y/o una señal sonora.

En caso de uso general, no pulse varias teclas a la vez.

Puesta en funcionamiento

Primero debe encender la placa de cocción, a continuación, la zona de calor:

• Iniciar/detener la placa de cocción:

Acción	Panel de mando	Visualizador
Iniciar	pulse [0/1]	[0]
Detener	pulse [0/1]	ninguno o [H]

• Iniciar/detener una zona de calor:

Acción	Panel de mando	Visualizador
Selecciónar	pulse la tecla selección de la zona	[0]
Aumentar	pulse [+]	[1] hasta [9]
Disminuir	pulse [-]	[9] hasta [1]
Detener	pulse [-]	[0] o [H]

Si no se realizan ajustes en menos de 20 segundos, la electrónica regresa a la posición de espera.

Detectación del recipiente

La detectación del recipiente ofrece una total seguridad. La inducción no funciona:

• si no se ha colocado un recipiente sobre la zona de cocción o cuando dicho recipiente no es compatible con inducción. En tal caso, será imposible aumentar la potencia y el símbolo [U] aparecerá en pantalla. El símbolo desaparecerá cuando se coloque una cacerola encima del hornillo.
• Si, durante la cocción, el recipiente se retira de la zona de cocción, la operación se detiene. El símbolo [U] aparecerá en pantalla. Desaparecerá cuando se vuelva a colocar el recipiente sobre el hornillo. La cocción se reanudará con el mismo nivel de potencia que haya sido seleccionado con anterioridad.

Después de su uso, apague la zona de calor. No deje activada la detectación de cacerolas [U]

Indicador de calor residual

Después de apagar las zonas de cocción o la placa entera, las zonas de cocción están todas calientes y aparece el símbolo [H].

El símbolo [H] se apagará cuando se pueda tocar las zonas de cocción sin peligro.

Mientras los indicadores de calor residual se enciendan, no toque las zonas de cocción ni coloque encima ningún objeto sensible al calor. ¡Peligro de quemadura e incendios!

Función temporizador

El temporizador se puede asignar de forma simultánea a varios fuegos de cocción y se pueden usar ajustes de tiempo del temporizador distintos (de 0 a 99 horas) para cada zona.

• Ajuste o modificación del tiempo de cocción:

Acción	Panel de mando	Visualizador
Selecciónar	Pulse la tecla selección de la zona	visualizador encendido
Aumentar	Pulse [+] o [-]	[1] ... [9] [P]
SeLECTIONAR «Temporizador»	Pulse a la vez [-] y [+]	[00]
Disminuir el tiempo	Pulse [-]	[30]作为一种 29, 28, 27, etc.
Aumentar el tiempo	Pulse [+]	[00]作为一种 01, 02, 03, etc.

Pasados unos segundos, el piloto de control pasa de «parpadeo» a «fijo». Se elige el tiempo y comienza la cuenta atrás.

• Detener la función del temporizador de cocción:

Acción	Panel de mando	Visualizador
Selecciónar la zona	Pul se l a t e cl a selección de la zona	Se encenderá el visualizador de la zona
Selecciónar «Temporizador»	Pulse a la vez [-] y [+]	Ti em p o restante
Desactivar el «Temporizador»	Pulse [-]	Pasa a [00] L u e g o s e apaga

Cuando están activos varios temporizadores, basta con repetir la operación.

• Parada automática al finalizar la cocción:

Tan pronto como haya transcurrido el tiempo de cocción seleccionado, el temporizador parpadea y muestra [00] y se escucha un pitido.

Para detener el sonido y el parpadeo, basta con pulsar un botón.

• Temporizador utilizado fuera de la cocción:

Acción	Panel de mando	Visualizador
Activar la placado coccción	Puls e [0/1]	Luces pilotes de zona encendidas
Selección «Temporizadora»	Pulse a la vez [-] y [+]	[00]
Disminuir el tiempo	Pulse [-]	[00]PGAa 30, 29, etc.
Aumentar el tiempo	Puls e [+]	[00]PGAa 01, 02, etc.

Pasados 20 segundos, las indicaciones se apagan pero sigue el temporizador.

Tan pronto como haya transcurrido el tiempo seleccionado, el temporizador parpadea y muestra [00] y se escucha un pitido. Para detener el sonido y el parpadeo, basta con pulsar un botón.

Bloqueo del panel de mando

Para evitar el cambio de una selección de la placa, especialmente al hacer la limpieza del cristal, el panel de mandos (excepto la tecla de encendido/apagado [0/I]) se puede bloquear.

• Bloqueo:

Acción	Panel de mando	Visualizador
Puesto en funciona}=	P u l s e [0/I]	[0] o [H]
Bloquear la placata	Pulsesimultá- neamente [-] y la tecla de selección de la derecha	[0] o [H]
	Vuelva a pulsar la tecla de selección de la zona	[L]

Desbloqueo:

Acción	Panel de mando	Visualizador
Puesto en funciona	Pulse [0/1]	[L]
Bloquear la placata	Pulse a la vez [-] y la tecla sección de la zona derecha	[0] o [H]
	Pulse de nuevo [-] solamente	Visualizadores apagados

Consejos de cocción

Calidad de las cacerolas

Materiales aptos: acero, acero esmaltado, hierro fundido, aluminio o inox de base ferromagnética.

Materiales no aptos: aluminio y acero inoxidable sin base ferromagnética, cobre, latón, vidrio, cerámica, porcelana.

Los fabricantes especifican si sus productos son compatibles con la inducción.

Para verificar si las cacerolas son compatibles:

• Llene con un poco de agua una cacerola sobre una zona de cocción por inducción regulada en el nivel [9]. El agua debe estar caliente en pocos segundos.
• Coloque un imán en la base exterior de la cacerola y debe quedar pegado.

Algunas cacerolas pueden hacer ruido al ponerlas sobre una zona de cocción por inducción. Estos ruidos no indican en ningún caso un defecto del aparato ni influyen en su funcionamiento.

Dimensión de las cacerolas

Las zonas de cocción se adaptan automáticamente a las dimensiones del fondo de las cacerolas hasta un cierto límite. No obstante, el fondo de la cacerola debe tener un diámetro mínimo en función del diámetro de la zona de cocción correspondiente.

Para obtener el máximo rendimiento de su placa de cocción, coloque la cacerola en el centro de la zona de cocción.

Ejemplos de ajustes de las potencias de cocción

(estos valores son una referencia)

de 1 a 2	Fundir Recalentar	Salsas, mantequilla, chocolate, gelatina Platos precocinados
de 2 a 3	Aumentar el volumen Descongelación	Arroz, pudines y platos cocinados Verduras, pescado, congelados
de 3 a 4	Vapor	Verduras, pescados, carne
de 4 a 5	Agua	Patatas cocidas en agua, sopas, pasta Verduras frescas
de 6 a 7	Cocinar a fuego lento	Carnes, hígado, huevos, salchichas Gulash, popietas, callos
de 7 a 8	Cocer Freír	Patatas, buñuelos, crêpes
9	Freír Hervir	Filetes, tortillas, Agua

Mantenimiento y limpieza

Para limpiar el dispositivo, apáguelo.

Deje que el aparato se enfríe para evaporar quemaduras.

• Limpie los restos de cocción con agua con detergente o un producto estándar aconsejado para vitrocerámicas.
• En ningún caso utilice aparatos al vapor o a presión.
• No utilizar objetos que puedan rayar la

vitrocerámica (como esponjas abrasivas o la punta de un cuchillo, etc.).

• No utilice productos de limpieza abrasivos que podrían dañar el aparato.
• Seque el aparato con un paño limpio.
• Retire enseguida el azúcar o las preparaciones que contengan azúcar.

¿Qué hacer en caso de avería?

La placa de cocción o las zonas de cocción no se ponen en marcha:

• La placa está mal conectada a la red eléctrica.
• Ha saltado el fusible de protección.
• Compruebe que no está activado el bloqueo. Las teclas sensibles están cubiertas de agua o grasa.
• Se ha colocado un objeto sobre las teclas sensibles.

Aparece el símbolo [U]:

• No hay ninguna cacerola en la zona de cocción.
• El recipiente utilizado no es compatible con la inducción.
• El diámetro del fondo de la cacerola es insuficiente en relación a la zona de cocción.

Una o todas las zonas de la placa de cocción se apagan:

• se ha disparado el dispositivo de seguridad.
• Este se activa en caso de que haya olvidado apagar una de las zonas de calor. También se pone en marcha cuando una o varias teclas sensibles están cubiertas.
• Una de las cacerolas está vacía y su fondo se ha sobrecalentado.
• La encimera dispone también de un dispositivo de reducción automática del nivel de potencia y de corte automático en caso de sobrecalentamiento.

El ventilador sigue girando antes de que se haya detenido la placa:

• No es ningún defecto, el ventilador continúa para proteger la electrónica de la unidad.
• El ventilador se para automáticamente.

Aparece el símbolo [L]:

• Consulte el capítulo relativo al «bloqueo del panel de mandos».

Aparece el símbolo [ER03]:

• Un objeto o líquido cubre las teclas de mando. El símbolo desaparece una vez liberadas y limpias las teclas.

Aparece el símbolo [E2] o [EH]:

• La placa está en sobrecalentamiento, deje que se enfríe y vuelva a encenderla.

Aparece el símbolo [E3]:

• El recipiente no es adecuado, cambie de recipiente.

Aparece el símbolo [E5]:

• Red eléctrica defectuosa. Compruebe la tensión de la red.

Aparece el símbolo [E6]:

• Red eléctrica defectuosa. Compruebe la frecuencia de la red.

Aparece el símbolo [E8]:

• La entrada de aire del ventilador está obstruida, líbrela.

Aparece el símbolo [U400]:

• La placa está mal conectada a la red eléctrica. Compruebe la conexión y vuelva a conectar la placa.

Si uno de los símbolos anteriores persiste, póngase en contacto con atención al cliente.

Protección del medio ambiente

• Los materiales de embalaje son ecológicos y reciclables.
• Los dispositivos electrónicos están fabricados con materiales reciclables y, a veces, con materiales nocivos para el medio ambiente, pero necesarios para el funcionamiento y la seguridad del dispositivo.
• Nunca deseche el dispositivo con la basura doméstica.
• Acuda a los servicios de eliminación de residuos o centros de recogida municipales aptos para el reciclaje de electrodomésticos.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que indica que, al final de su vida útil, no debe tirarse junto con los residuos domésticos, sino que debe llevarse a un punto limpio de la localidad. La valoración de los residuos permite contribuir a preservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recolección selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

Modelo	VAL TI 4 TAF
Potencia total	5600W
Consumo de energia de la place de cocina EChob**	165.5.6 Wh/kg
Fuego delantero izquierdo	Ø180mm
Detección minima	Ø100mm
Potencia nominal*	1400W
Categoría de la cacerola estándar**	B
Consumo de energia ECw**	160 Wh/kg
Fuego trasero izquierdo	Ø160mm
Detección minima	Ø100mm
Potencia nominal*	1400W
Categoría de la cacerola estándar**	B
Consumo de energia ECw**	160 Wh/kg
Fuego delantero derecho	Ø160mm
Detección minima	Ø120mm
Potencia nominal*	1400W
Categoría de la cacerola estándar**	A
Consumo de energia ECw**	168.9 Wh/kg
Fuego trasero derecho	Ø180mm
Detección minima	Ø100mm
Potencia nominal*	1400W
Categoría de la cacerola estándar**	C
Consumo de energia ECw**	173.1 Wh/kg

*la potencia puede variar en función de las dimensiones y los materiales de las cacerolas ** calculado según el método de medida de la aptitud a la función (EN 60350-2).

CONDICIONES DE GARANTÍA

FR

Este producto tiene una garantía por un periodo de 2 años a partir de la fecha de compra, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

France
